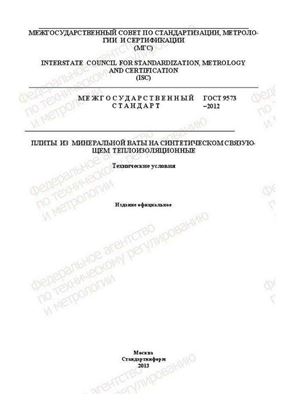

Плиты из минеральной ваты теплоизоляционные – ГОСТ 9573-2012 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия, ГОСТ от 21 марта 2013 года №9573-2012

Тепло KNAUF Дача– это доступное решение в форме рулонов для теплоизоляции чердачных и межэтажных перекрытий на даче, для летних кухонь, хозяйственных блоков и иных построек на садовом участке. Материал был специально разработан для использования частными домовладельцами в горизонтальных конструкциях, таких как чердак (межэтажные перекрытия) и/или для утепления полов, при условии отсутствия нагрузки на само волокно. Нагрузка в данном случае должна осуществляться только на продольные лаги и покрытие пола. Изюминка нового утеплителя «Тепло Дача» от KNAUF заключается в достигнутом уникальном соотношении «необходимый уровень теплозащиты / доступная цена / удобные вес и размер».

Рулонная теплоизоляция Кнауф сжата при упаковке в 7 раз, удобна для транспортировки.

URSA GEO КАРКАС (SF)

Данный продукт разработан специально для применения в любых – в особенности вертикальных – каркасных конструкциях и предназначен в первую очередь для профессионального сегмента строительства. Продукт обеспечивает эффективную теплоизоляцию, а также обладает отличными звукоизоляционными свойствами. Выпускается в виде мата толщиной 100, 150 и 200 мм. В зависимости от толщины размеры мата могут быть 1200×4000, 1200×3900 и 1200×3000 мм соответственно – это позволяет нарезать материал как вдоль, так и поперек, что особенно удобно при монтаже в конструкциях с нестандартным шагом стоек каркаса.

URSA GEO Скатная крыша

Продукт специально предназначен для использования в качестве межстропильной теплоизоляции. Материал образует своеобразный щит, который препятствует выходу тепла, а дышащая паропроницаемая структура хорошо пропускает водяной пар из помещения наружу.

Минеральная вата на синтетическом связующем: характеристики, свойства, марки и виды

Все это позволит вам защитить дом от промерзания и перегрева, сохранить воздух внутри дома чистым и свежим.

Благодаря своим характеристикам, материал обеспечивает эффективную теплоизоляцию, а также обладает отличными шумоизоляционными свойствами. Материал изготовлен по европейской технологии URSA Spannfilz и идеально приспособлен как к местным климатическим условиям, так и к технологиям строительства. Выпускается в виде мата толщиной 150 и 200 мм. В зависимости от толщины размеры мата могут быть 1200 х 3900 мм и 1200 х 3000 мм соответственно – это позволяет нарезать мат как вдоль, так и поперек, что особенно удобно при монтаже в конструкциях крыш с нестандартным шагом стропил. Особая структура материала, в соответствии с технологией URSA Spannfilz, придает материалу повышенную упругость и гарантирует стабильное положение в конструкции на весь срок службы.

Стоимость минераловатной теплоизоляции

Актуальные цены по всей продукции Вы можете просмотреть прямо сейчас:

СМОТРЕТЬ ПРАЙС ЛИСТ ONLINE

Так же вы можете скачать ПРАЙС-ЛИСТ на свой компьютер в формате таблицы Microsoft Excel.

скачать ПРАЙС-ЛИСТ Excel (xlsx)

В последние годы широкое распространение получили минераловатные полужесткие плиты, став практически самым распространенным материалом применяемым в строительстве. И это неслучайно, поскольку она имеет целый ряд преимуществ перед прочими теплоизоляционными материалами так как это отличная теплоизолирующая способность, устойчивость к огню, абсолютная нетоксичность.

Основой такой плиты является минеральная вата, которую получают из каменной породы нагревая до очень высоких температур (2000 С0).

Утепление стен ватой

А делается это таким образом: породы раздувают на волокна, затем из них прессуют заготовки на необходимые размеры и формы. Самым большим ее достоинством является очень низкий коэффициент теплопроводности, вследствие чего плита в 10 сантиметров равна по своим теплоизолирующим свойствам слою кирпичной кладки толщиной в 1 метр.

Минераловатные полужесткие плиты относят к негорючим материалам, они не выделяют никаких токсичных веществ и обладают отличными акустическими свойствами. Так как плита хорошо пропускает влагу в виде пара — плита «дышит», вследствие чего, избыточные водяные пары беспрепятственно проникают через конструкцию, при этом не образовывает конденсата на внутренних стенах.

Минераловатные полужесткие плиты

Минераловатные полужесткие плиты очень популярны в гражданском строительстве используются для утепления подвалов и стен, в качестве утепления перекрытий и полов, теплоизоляции кровель, скатных крыш, чердаков, вертикальных и наклонных стен, перегородок, в системах утепления наружных стен (невентилируемые и вентилируемые фасады). Еще они могут применяться и в промышленности: для того чтобы изолировать оборудование от центрального водоснабжения и отопления, сантехнического оборудования и трубопроводов. Стоимость минераловатных полужестких плит определяется несколькими параметрами. К примеру, цена продукта зависит от узнаваемости и популярности марки производителя. Помимо толщины и размеров, их принято различать еще и по уровню жесткости. Минераловатные полужесткие плиты имеют свою маркировку П-75, П-125, согласно ГОСТу 9573-96.

Современный рынок теплоизоляционных материалов просто переполнен. Потребители имеют возможность подобрать наиболее для них приемлемый вариант. И все же, существует материал, который способен создать достойную конкуренцию современным утеплителям — это жесткие минераловатные плиты. Кстати, на плиты минераловатного базальтового утеплителя цена очень демократична.

Жесткие минераловатные плиты

Нашли жесткие материалы применение в теплоизоляции фасадных элементов строения. Это фасады, фундамент, кровля. Конечно же, цена на жесткие минераловатные плиты выше, чем на мягкие рулоны.

Самым жестким типом считается ППЖ-200. Эти минераловатные плиты повышенной жесткости используются в сочетании с более мягкими утеплителями. Предназначен материал для устройства сайдинга и напольных покрытий. Данные минераловатные плиты повышенной жесткости выдерживают максимальные нагрузки даже при прямом воздействии на поверхность утеплителя.

Изготавливают утеплитель из синтетического связующего. Он и позволяет придать минвате форму, а также, определенную плотность. Причем последний критерий может отличаться у разных изделий.

Характеристика базальтовой ваты

Обладают минераловатные полужесткие плиты многочисленными преимуществами. В первую очередь это низкий процент энергопоглощения. Он не превышает 1,5%. Благодаря этому утеплитель можно использовать в областях, в которых присутствует повышенная влажность и множество осадков (снег, дожди).

Также отличаются минераловатные полужесткие плиты повышенным коэффициентом паропроницаемости. Это значит, что водяной пар может проникать сквозь материал, не оседая внутри утеплителя или же на его стенках. А еще важно отметить, что базальтовая вата устойчива к воздействию агрессивных веществ:

• щелочей;
• растворителей;
• масел.

Перед покупкой материала важно проверить наличие гарантов и сертификатов качества. В противном случае вы можете стать жертвой подделок. Если же у вас имеются какие-либо сомнения относительно качества материала, обратитесь лучше в другой магазин или же обратиться за консультацией к специалисту.

astgift.ru

Теплоизоляционные плиты из минеральной ваты: эффективный природный утеплитель

Автор: admin

Теплоизоляционные плиты из минеральной ваты: эффективный природный утеплитель.

В жилищном строительстве очень важно достичь комфортабельных условий проживания. Как известно, главная задача теплоизоляции – улучшить среду обитания и при этом максимально сэкономить тепловую энергию, которая расходуется при отоплении зданий и сооружений.

Одной из замечательных промышленных разработок этого профиля, которые, кстати, широко используются, являются теплоизоляционные плиты из минеральной ваты.

Структура минплит и область применения ↑

Их изготавливают на основе минваты с использованием синтетического связующего в основном карбамидное или фенолформальдегидное. Первое – менее водостойкое, поэтому в изделиях строительного назначения предпочтение отдается второму связующему. Фенол, пары которого вредны для организма человека, в процессе производства полностью нейтрализуются, происходит полная поликонденсация фенола. Таким образом изделие получается экологически безопасным, что позволяет использовать его в зданиях жилого назначения. Минераловатные плиты производят разной плотности и жесткости.

Прямоугольной формы нарезают из «ковра» минваты, после чего поверхность и торцы материала дополнительно обрабатывают.

Различают две категории этих теплоизоляционных изделий: минераловатные плиты жесткие и полужесткие. Они подходят для утепления поверхностей любой формы – прямо- или криволинейной. В частности, с их помощью теплоизолируют:

вентилируемые кровли с ветрозащитой; полы на лагах; балочные и чердачные перекрытия; перегородки и каркасные стены; мансарды.

Базальтовые утеплители превосходят другие типы материала (шлаковые, стекловолоконные) по своим качествам: экологичностью, универсальностью, устойчивостью к температурным воздействиям, водопоглощению и т. д.

Плиты минераловатные теплоизоляционные различают по сочетанию исходных составляющих и по сферам применения. Например, они могут быть мягкими, жесткими, фольгированными, базальтовыми и т. д.

Преимущества: качественные характеристики ↑

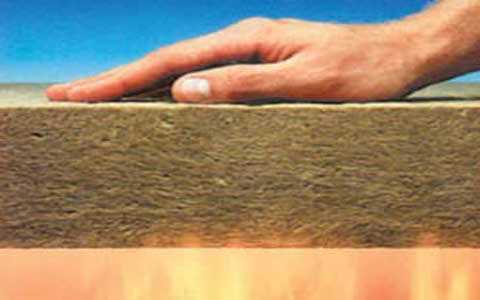

Высокая термоустойчивость. Изделия из горных пород начинают плавиться при 900⁰C и то после двухчасового воздействия. При этом материал отличается негорючестью и огнестойкостью. Химически и биологически устойчивы, нейтральны по отношению к многим из химически агрессивных материалов – масел, растворителей щелочей. Они обеспечивают пассивную среду и отсутствие коррозии металлов, соприкасающихся с ними. Волокнистая структура обеспечивает высокую прочность и упругость. Материал отличает высокий показатель паропроницаемости, то есть водяной пар имеет возможность свободно проникать через него и не дает скапливаться влаге. А это значит, что такие неприятности, как появление плесени и различных вредителей, ему не грозят. Минераловатный утеплитель с гидрофобизирующим покрытием имеет очень низкий уровень влагопоглощения – самое большее 1,5%.

К достоинствам относят и следующее:

Легкость эксплуатации и удобство. Для монтажа специальные навыки не нужны: материал легко разрезают и укладывают без использования особого крепежа. Позволяет наносить гидрофобизирующие составы. Даже большие нагрузки их не деформируют. Экологичны, так как присутствие в них фенолосодержащих веществ соответствует нормам санитарной безопасности. Долговечны – они довольно долго, обычно в течение нескольких десятилетий, обеспечивают на начальном уровне свои теплоизоляционные свойства и механическую статичность.

Виды минераловатных утеплителей ↑

Теплоизоляционные плиты из минеральной ваты классифицируют по степени жесткости:

мягкие – применяются преимущественно для теплоизоляции различных коммуникаций; полужесткие – при утеплении стеновых перегородок; жесткие – для теплоизоляции фасадов, кровель, полов.

Плотность ее составляет 75 кг/м3. Материал используют для изоляции ненагруженные горизонтальных поверхностей, скажем, чердаков зданий, иногда и теплоизоляции кровли. Внешне похожа на рыхлый материал, имеющий волокнистую структуру. Низкая плотность соседствует с высокой устойчивостью к различным тепловым и биологическим факторам.

Марка П-125.

Этот минераловатный утеплитель предназначен для тепло- и звукоизоляции промышленных и жилых помещений. Используют его также в качестве теплоизоляционного элемента скатных мансардных крыш . При монтаже их запрессовывают между отдельными элементами конструкции крыш или мансард.

Марка ПЖ-175.

Жесткие плиты используют, например, для изоляции перекрытий из металлических профлистов и железобетона (без цементной стяжки).

Схемы использования при утеплении кровли ↑

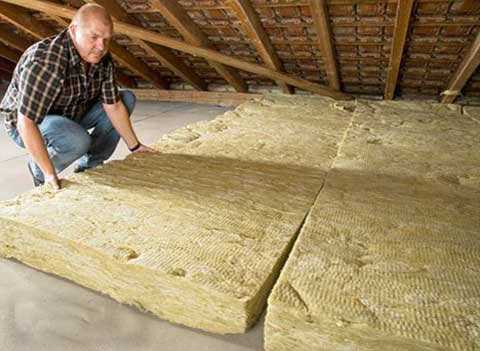

Чердачное перекрытие ↑

Жесткие минераловатные плиты с заливкой сверху цементно-песчаной стяжки – используют в эксплуатируемых чердаках и технических этажах в многоэтажных зданиях.

Легкие — с укладкой сборной стяжки и листового материала – теплоизоляция по несущим ребрам в чердачных помещениях сезонного пребывания. Легкие с укрытием ветро-гидрозащитной мембраны – утепление по монтажным ребрам в чердаках частных домах. Полужесткие – применяют в неэксплуатируемых чердаках многоэтажных зданий с перекрытием, имеющих малую несущую способность.

Укладку на поверхность конструкции можно выполнять, используя клей для теплоизоляционных плит или специальные дюбели количеством как минимум 4 шт/м 2 .

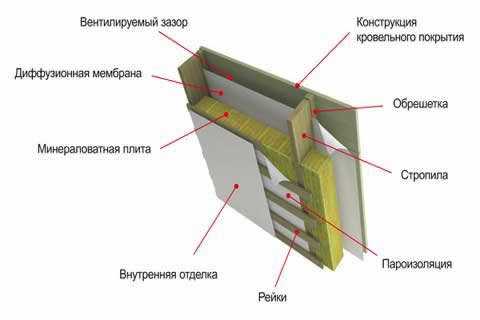

Скаты кровли: что надежнее выбрать? ↑

Теплоизоляцию выполняют при помощи полужестких и легких плит с использованием паропроницаемых и ветро–гидрозащитных мембран. Обязательным является также устройство вентиляции через зазорные системы в коньке и на карнизах.

Теплоизоляционные минераловатные плиты стандартно имеют размер 100 х 60 см, так что их иногда приходится подрезать – благо, можно легко разрезать при помощи ножа или ножовки.

Плоская кровля ↑

Оптимальным экономическим решением считается двухслойная комбинация специальных «кровельных» минераловатных плит. Жесткость верхней теплоизоляции позволяет укладывать гидроизоляцию без выполнения стяжки прямо по теплоизоляционному слою.

По слою теплоизоляции из жестких марок устраивают либо защитную стяжку из цементно-песчаной смеси, либо сборную. Поверх нее укладывают гидроизоляционный ковер.

Статьи по теме:

Прочтите еще по теме:

Изображения, опубликованные на нашем сайте, взяты из открытых источников. Если вы автор изображения, то свяжитесь с нами через форму контактов, и мы постараемся быстро решить этот вопрос.

ceemat.ru

ГОСТ 10140-2003 «Плиты теплоизоляционные из минеральной ваты на битумном связующем. Технические условия»

ГОСТ 10140-2003

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ
ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА БИТУМНОМ СВЯЗУЮЩЕМ

Технические условия

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

Москва

Предисловие

1 РАЗРАБОТАН АО «Теплопроект» с участием ФГУП ЦНС (Центр методологии нормирования и стандартизации в строительстве)

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.

За принятие проголосовали

3 ВЗАМЕН ГОСТ 10140-80

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 21 июня 2003 г. № 89

СОДЕРЖАНИЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА БИТУМНОМ СВЯЗУЮЩЕМ

Технические условия

THERMAL INSULATING MINERAL VOOL SLABS
ON BITUMINOUS BINDER

Дата введения 2004-03-01

Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты на битумном связующем, предназначенные для тепловой изоляции строительных конструкции в условиях, исключающих контакт изделий с воздухом внутри помещений, промышленного оборудования и трубопроводов, промышленных холодильников с температурой изолируемых поверхностей от минус 100 °С до +60 °С.

Рекомендуемая область применения плит приведена в приложении А.

Требования настоящего стандарта, изложенные в пунктах 3.3, 4.1.1-4.1.7, 4.2.2, 4.3.2 (в части ручной погрузки и разгрузки изделий), 4.3.3, 8.4-8.6, подразделе 4.4, разделах 5-7, являются обязательными.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 4640-93 Вата минеральная. Технические условия

ГОСТ 6617-76 Битумы нефтяные строительные. Технические условия

ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 22245-90 Битумы нефтяные дорожные вязкие. Технические условия

ГОСТ 25880-83 Материалы и изделия строительные теплоизоляционные. Маркировка, упаковка, транспортирование и хранение

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30256-94 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом

ГОСТ 30402-96 Материалы строительные. Метод испытаний на воспламеняемость

ГОСТ 30444-97 Материалы строительные. Метод испытания на распространение пламени

НРБ-99 Нормы радиационной безопасности

3.1 Плиты в зависимости от плотности подразделяют на марки 75; 100; 150; 200; 250.

3.2 Номинальные размеры плит приведены в таблице 1.

Таблица 1

В миллиметрах

3.3 Условное обозначение плит должно состоять из сокращенного обозначения плит П, марки, размеров по длине, ширине и толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плиты марки 100 длиной 1000 мм, шириной 500 мм и толщиной 50 мм:

П 100-1000.500.50 ГОСТ 10140-2003.

Плиты должны соответствовать требованиям настоящего стандарта и изготавливаться по технологической документации, утвержденной предприятием-изготовителем.

4.1 Характеристики (свойства)

4.1.1 Предельные отклонения номинальных размеров плит не должны превышать значений, приведенных в таблице 2.

Таблица 2

В миллиметрах

4.1.2 Для плит марок 200 и 250 разность длин диагоналей не должна превышать 10 мм, разнотолщинность – 5 мм.

4.1.3 По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 3.

Таблица 3

4.1.4 Плиты марок 75 и 100 при сгибании вокруг цилиндра диаметром 217 мм не должны иметь разрывов. Для плит марок 150, 200 и 250 гибкость не определяют.

4.1.5 В партии не допускается более 3 % плит, состоящих из парных половинок.

4.1.6 Для плит должны быть определены следующие пожарно-технические характеристики: группа горючести, группа воспламеняемости и группа распространения пламени.

4.1.7 Количество вредных веществ, выделяющихся из плит, не должно превышать предельно допустимых концентраций, установленных органами Государственного санитарного надзора.

4.2 Требования к материалам

4.2.1 Для изготовления плит применяют минеральную вату по ГОСТ 4640, битум по ГОСТ 22245 и битум марки БН 70/30 по ГОСТ 6617, битумную эмульсию по рецептуре, утвержденной в установленном порядке.

4.2.2 Удельная эффективная активность естественных радионуклидов минерального сырья, применяемого для изготовления плит, не должна превышать предельных значений, установленных НРБ-99.

4.3 Упаковка

4.3.1 Для упаковывания плит применяют оберточные материалы, обеспечивающие влагостойкую и прочную упаковку (например, полиэтиленовую термоусадочную пленку по ГОСТ 25951 или полиэтиленовую пленку по ГОСТ 10354, упаковочную дегтевую и битумированную бумагу по ГОСТ 515).

4.3.2 Плиты могут быть упакованы в технологический пакет по одной или более штук. При ручной погрузке или разгрузке масса технологического пакета не должна превышать 15 кг.

4.3.3 При упаковке в технологические пакеты плиты должны быть обернуты со всех сторон таким образом, чтобы при хранении и транспортировании не происходило самопроизвольного раскрытия пакета.

При упаковке плит должны быть приняты меры по предупреждению их склеивания.

Способ обертывания, форма складок и способы фиксации оберточного материала не регламентируются.

По согласованию с потребителем допускается торцы технологического пакета оставлять открытыми, при этом ответственность за качество плит несет потребитель.

4.4 Маркировка

4.4.1 Маркировку плит осуществляют по ГОСТ 25880 с дополнительным указанием даты изготовления, знака соответствия, если изделия сертифицированы, и условного обозначения плит.

4.4.2 Маркировка и манипуляционный знак «Беречь от влаги» по ГОСТ 14192 должны быть нанесены на каждый транспортный пакет.

В случае поставки плит в виде технологического пакета маркировку и манипуляционный знак «Беречь от влаги» должен иметь каждый десятый пакет.

5.1 При применении плит вредными факторами являются пыль минерального волокна и летучие компоненты битумного связующего (пары углеводородов).

5.2 При постоянной работе с плитами помещения должны быть оборудованы приточно-вытяжной вентиляцией.

5.3 Для защиты органов дыхания необходимо применять противопылевые респираторы или марлевые повязки, для защиты кожных покровов – специальную одежду и перчатки.

5.4 Отходы, образующиеся при изготовлении плит, применении их при строительстве и ремонте зданий и сооружений, подлежат утилизации на предприятии-изготовителе или вне его, вывозу на специальные полигоны промышленных отходов или организованному обезвреживанию в специальных, отведенных для этой цели местах.

6.1 Приемку плит проводят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.

6.2 Объем партии устанавливают в размере не более сменной выработки.

6.3 При приемосдаточных испытаниях определяют размеры, разность длин диагоналей и разнотолщинность для плит марок 200 и 250, плотность, сжимаемость, массовую долю органических веществ, гибкость для плит марок 75 и 100, влажность.

6.4 При периодическом контроле определяют теплопроводность не реже одного раза в полугодие и при каждом изменении сырьевых материалов и/или технологии производства.

Пожарно-технические показатели определяют при постановке продукции на производство и при изменении сырья и/или технологии производства.

6.5 Удельную эффективную активность естественных радионуклидов в материалах, применяемых для изготовления изделий, устанавливают по документам поставщика этих материалов. В случае отсутствия таких данных изготовитель изделий проводит входной контроль в соответствии с технологической документацией.

6.6 Количество вредных веществ, выделяющихся из изделий, определяют при постановке продукции на производство, изменении рецептуры, получении санитарно-эпидемиологического заключения.

6.7 В документе о качестве указывают результаты испытаний, рассчитанные как среднеарифметические значения показателей плит, вошедших в выборку и удовлетворяющих требованиям настоящего стандарта, а также пожарно-технические показатели и сведения о наличии санитарно-эпидемиологического заключения.

7.1 Размеры, разность длин диагоналей, разнотолщинность, плотность, влажность и массовую долю органических веществ определяют по ГОСТ 17177.

Пробу для определения влажности и массовой доли органических веществ составляют из пяти точечных проб, отобранных в четырех углах и посередине каждой плиты, попавшей в выборку.

7.2 Теплопроводность определяют по ГОСТ 7076 или ГОСТ 30256. Образцы для испытания вырезают по одному из каждой плиты, попавшей в выборку по ГОСТ 26281.

7.3 Сжимаемость определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

7.4 Гибкость плит (сгибание вокруг цилиндра диаметром 217 мм) определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

Плиты считают выдержавшими испытание, если на наружной поверхности образцов во время сгибания вокруг цилиндра диаметром 217 мм отсутствуют разрывы и расслоения.

7.5 Группу горючести определяют по ГОСТ 30244, группу воспламеняемости – по ГОСТ 30402, группу распространения пламени – по ГОСТ 30444.

7.6 Удельную эффективную активность естественных радионуклидов определяют по ГОСТ 30108.

7.7 Санитарно-эпидемиологическую оценку изделий проводят по методикам, утвержденным органом Государственного санитарного надзора.

8.1 Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880 и настоящего стандарта.

8.2 Плиты перевозят крытыми транспортными средствами всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

При транспортировании плит, упакованных в транспортные пакеты, допускается использовать открытые транспортные средства.

8.3 Отгрузка плит марок 75, 100, 150 должна производиться не ранее суточной выдержки их на складе, плит марок 200, 250 – не ранее двухсуточной выдержки.

8.4 Высота штабеля плит, упакованных в бумагу или пленку, при хранении не должна превышать 2 м.

8.5 Срок хранения плит до их использования – не более одного года с момента их изготовления.

По истечении срока храпения плиты могут быть использованы по назначению после предварительной проверки их качества на соответствие требованиям настоящего стандарта.

(рекомендуемое)

Ключевые слова: плиты из минеральной ваты на битумном связующем, тепловая изоляция, строительные конструкции, промышленное оборудование, трубопроводы

files.stroyinf.ru

Теплоизоляционные плиты из минеральной ваты: марки, варианты использования

Одной из замечательных промышленных разработок этого профиля, которые, кстати, широко используются, являются теплоизоляционные плиты из минеральной ваты.

Структура минплит и область применения

Их изготавливают на основе минваты с использованием синтетического связующего в основном карбамидное или фенолформальдегидное. Первое – менее водостойкое, поэтому в изделиях строительного назначения предпочтение отдается второму связующему. Фенол, пары которого вредны для организма человека, в процессе производства полностью нейтрализуются, происходит полная поликонденсация фенола. Таким образом изделие получается экологически безопасным, что позволяет использовать его в зданиях жилого назначения. Минераловатные плиты производят разной плотности и жесткости.

Прямоугольной формы нарезают из «ковра» минваты, после чего поверхность и торцы материала дополнительно обрабатывают.

Различают две категории этих теплоизоляционных изделий: минераловатные плиты жесткие и полужесткие. Они подходят для утепления поверхностей любой формы – прямо- или криволинейной. В частности, с их помощью теплоизолируют:

• вентилируемые кровли с ветрозащитой;
• полы на лагах;
• балочные и чердачные перекрытия;
• перегородки и каркасные стены;
• мансарды.

Базальтовые утеплители превосходят другие типы материала (шлаковые, стекловолоконные) по своим качествам: экологичностью, универсальностью, устойчивостью к температурным воздействиям, водопоглощению и т. д.

Плиты минераловатные теплоизоляционные различают по сочетанию исходных составляющих и по сферам применения. Например, они могут быть мягкими, жесткими, фольгированными, базальтовыми и т. д.

Преимущества: качественные характеристики

• Высокая термоустойчивость. Изделия из горных пород начинают плавиться при 900°C и то после двухчасового воздействия. При этом материал отличается негорючестью и огнестойкостью.
• Химически и биологически устойчивы, нейтральны по отношению к многим из химически агрессивных материалов – масел, растворителей щелочей. Они обеспечивают пассивную среду и отсутствие коррозии металлов, соприкасающихся с ними.
• Волокнистая структура обеспечивает высокую прочность и упругость.

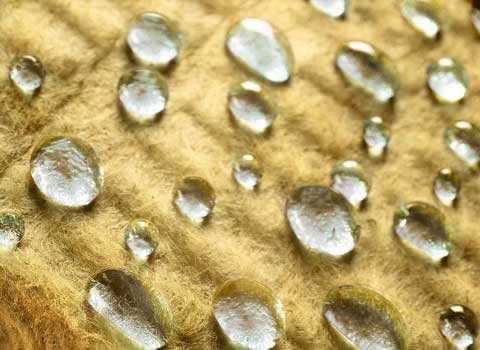

• Материал отличает высокий показатель паропроницаемости, то есть водяной пар имеет возможность свободно проникать через него и не дает скапливаться влаге. А это значит, что такие неприятности, как появление плесени и различных вредителей, ему не грозят. Минераловатный утеплитель с гидрофобизирующим покрытием имеет очень низкий уровень влагопоглощения – самое большее 1,5%.

К достоинствам относят и следующее:

• Легкость эксплуатации и удобство. Для монтажа специальные навыки не нужны: материал легко разрезают и укладывают без использования особого крепежа.
• Позволяет наносить гидрофобизирующие составы.
• Даже большие нагрузки их не деформируют.
• Экологичны, так как присутствие в них фенолосодержащих веществ соответствует нормам санитарной безопасности.
• Долговечны – они довольно долго, обычно в течение нескольких десятилетий, обеспечивают на начальном уровне свои теплоизоляционные свойства и механическую статичность.

Виды минераловатных утеплителей

Теплоизоляционные плиты из минеральной ваты классифицируют по степени жесткости:

• мягкие – применяются преимущественно для теплоизоляции различных коммуникаций;
• полужесткие – при утеплении стеновых перегородок;
• жесткие – для теплоизоляции фасадов, кровель, полов.

Марка П-75

Плотность ее составляет 75 кг/м3. Материал используют для изоляции ненагруженные горизонтальных поверхностей, скажем, чердаков зданий, иногда и теплоизоляции кровли. Внешне похожа на рыхлый материал, имеющий волокнистую структуру. Низкая плотность соседствует с высокой устойчивостью к различным тепловым и биологическим факторам.

Марка П-125

Этот минераловатный утеплитель предназначен для тепло- и звукоизоляции промышленных и жилых помещений. Используют его также в качестве теплоизоляционного элемента скатных мансардных крыш. При монтаже их запрессовывают между отдельными элементами конструкции крыш или мансард.

Марка ПЖ-175

Жесткие плиты используют, например, для изоляции перекрытий из металлических профлистов и железобетона (без цементной стяжки).

Схемы использования при утеплении кровли

Чердачное перекрытие

Жесткие минераловатные плиты с заливкой сверху цементно-песчаной стяжки – используют в эксплуатируемых чердаках и технических этажах в многоэтажных зданиях.

• Легкие — с укладкой сборной стяжки и листового материала – теплоизоляция по несущим ребрам в чердачных помещениях сезонного пребывания.
• Легкие с укрытием ветро-гидрозащитной мембраны – утепление по монтажным ребрам в чердаках частных домах.
• Полужесткие – применяют в неэксплуатируемых чердаках многоэтажных зданий с перекрытием, имеющих малую несущую способность.

Укладку на поверхность конструкции можно выполнять, используя клей для теплоизоляционных плит или специальные дюбели количеством как минимум 4 шт/м².

Скаты кровли: что надежнее выбрать?

Теплоизоляцию выполняют при помощи полужестких и легких плит с использованием паропроницаемых и ветро–гидрозащитных мембран. Обязательным является также устройство вентиляции через зазорные системы в коньке и на карнизах.

Теплоизоляционные минераловатные плиты стандартно имеют размер 100 х 60 см, так что их иногда приходится подрезать – благо, можно легко разрезать при помощи ножа или ножовки.

Плоская кровля

Оптимальным экономическим решением считается двухслойная комбинация специальных «кровельных» минераловатных плит. Жесткость верхней теплоизоляции позволяет укладывать гидроизоляцию без выполнения стяжки прямо по теплоизоляционному слою.

По слою теплоизоляции из жестких марок устраивают либо защитную стяжку из цементно-песчаной смеси, либо сборную. Поверх нее укладывают гидроизоляционный ковер.

Возможно вас заинтересует: Полиэтиленовая труба цена.

roofmontag.ru

ГОСТ 9573-96 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия

ГОСТ 9573-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ ТЕПЛОИЗОЛЯЦИОННЫЕ

Технические условия

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

Москва

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Теплопроект» Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г.

За принятие проголосовали

3 ВЗАМЕН ГОСТ 9573-82

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 апреля 1997 г. в качестве государственного стандарта Российской Федерации постановлением Минстроя России от 6 декабря 1996 г. № 18-90

Содержание

1 Область применения

2 Нормативные ссылки

3 Общие технические требования

3.1 Основные параметры и размеры

3.2 Характеристики

3.3 Требования к сырью и материалам

3.4 Маркировка

3.5 Упаковка и пакетирование

4 Требования безопасности

5 Правила приемки

6 Методы испытаний

7 Транспортирование и хранение

Приложение А Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем

Приложение Б Нормативные ссылки

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ ТЕПЛОИЗОЛЯЦИОННЫЕ

Технические условия

THERMAL INSULATING PLATES
OF MINERAL WOOL ON SYNTETIC BINDER

Technical requirementes

Дата введения 1997-04-01

Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты на синтетическом связующем с гидрофобизирующими добавками или без них (далее - плиты), предназначенные для тепловой изоляции строительных конструкций в условиях, исключающих контакт изделий с воздухом внутри помещений, и промышленного оборудования.

Стандарт не распространяется на плиты из минеральной ваты: декоративные, армированные, вертикально-слоистые, гофрированные, из фильерной ваты и гидромассы.

Рекомендуемая область применения плит приведена в приложении А.

Требования настоящего стандарта, изложенные в 3.1.1, 3.1.3, 3.2.1- 3.4.2, 3.5.3, 3.5.7, 7.5- 7.7, разделах 4- 6, являются обязательными.

В настоящем стандарте использованы ссылки, приведенные в приложении Б.

Плиты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

3.1 Основные параметры и размеры

3.1.1 Плиты выпускают четырех марок: 75, 125, 175, 225.

3.1.2 Номинальные размеры плит должны соответствовать указанным в таблице 1.

Таблица 1

В миллиметрах

3.1.3 Условное обозначение плит должно состоять из начальной буквы наименования изделия (П), обозначения марки, размеров плит по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плиты марки 125 длиной 1000, шириной 500 и толщиной 50 мм:

П 125-1000.500.50 ГОСТ 9573-96

3.2 Характеристики

3.2.1 Предельные отклонения номинальных размеров плит, мм, не должны превышать:

3.2.2 Для плит марки 225 разность длин диагоналей не должна превышать 10 мм, разнотолщинность – 5 мм.

3.2.3 По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 2.

Таблица 2

3.2.4 По горючести плиты марки 75 должны относиться к группе НГ, марок 125 и 175 - Г1, марки 225 – Г2 по ГОСТ 30244.

3.2.5 Количество вредных веществ, выделяющихся из плит при температурах 20 и 40 °С, не должно превышать предельно допустимых концентраций, установленных органами санитарного надзора.

3.3 Требования к сырью и материалам

3.3.1 Для изготовления плит марок 75, 125 и 175 должна применяться минеральная вата типов А, Б, В; для плит марки 225 – минеральная вата типов А и Б по ГОСТ 4640.

3.3.2 Виды связующих веществ и гидрофобизирующих добавок, применяемых для изготовления плит, соответствующих требованиям настоящего стандарта, должны быть согласованы с разработчиком продукции.

3.3.3 Состав плит должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.

3.4 Маркировка

3.4.1 Маркировку плит осуществляют по ГОСТ 25880 с дополнительным указанием даты изготовления и условного обозначения плит.

3.4.2 Маркировка и манипуляционный знак «Беречь от влаги» по ГОСТ 14192 должны быть нанесены на каждый транспортный пакет. В случае поставки плит в виде технологических пакетов маркировку и манипуляционный знак «Беречь от влаги» должен иметь каждый десятый технологический пакет.

3.5 Упаковка и пакетирование

3.5.1 Для упаковки плит применяют:

– пленку полиэтиленовую толщиной от 0,08 до 0,15 мм по ГОСТ 10354;

– пленку полиэтиленовую термоусадочную толщиной от 0,08 до 0,15 мм по ГОСТ 25951;

– бумагу упаковочную битумированную и дегтевую по ГОСТ 515;

– бумагу мешочную марок Б-70, Б-78, В-70, В-78 и П-20 по ГОСТ 2228.

Допускается применять другие оберточные материалы, обеспечивающие влагостойкую и прочную упаковку.

3.5.2 Плиты могут быть упакованы по одной или более штук, образующих технологический пакет.

При ручной погрузке и разгрузке масса пакета не должна превышать 15 кг.

3.5.3 При упаковке в технологические пакеты плиты должны быть обернуты со всех сторон таким образом, чтобы при хранении и транспортировании не происходило самопроизвольного раскрытия пакета.

Способ обертывания, форма складок и способы фиксации оберточного материала не регламентируются.

По согласованию с потребителем допускается торцы технологического пакета оставлять открытыми.

3.5.4 Упакованные плиты должны поставляться, как правило, в виде транспортных пакетов.

Габариты транспортных пакетов, пригодных для перевозки транспортом всех видов, должны соответствовать требованиям ГОСТ 24597 и соста влять 1240х1040х1350 мм. Масса брутто – не более 1,25 т.

Применение пакетов других размеров допускается при согласовании с транспортными министерствами (ведомствами).

3.5.5 Для формирования транспортных пакетов применяют многооборотные средства пакетирования: плоские поддоны с обвязкой по ГОСТ 9078, стоечные поддоны типа ПС-0,5Г габаритами 1100х1200х1200 мм, ящичные поддоны по ГОСТ 9570, а также одноразовые средства пакетирования: плоские поддоны одноразового использования с обвязкой по ГОСТ 26381, подкладные листы с обвязкой.

3.5.6 Для скрепления грузов в транспортных пакетах применяют материалы, указанные в ГОСТ 21650.

3.5.7 В районы Крайнего Севера и труднодоступные районы упакованные плиты должны поставляться в деревянных обрешетках по ГОСТ 18051.

3.5.8 Допускается при отгрузке плит самовывозом использовать упаковку других видов, при этом ответственность за надежность упаковки и качество плит несет потребитель.

4.1 При применении плит вред ным и факторами являются пыль минерального волокна и летучи е компоненты синтетического связующего: пары фенола, формальдегида, аммиака.

4.2 При постоянной работе с плитами поме щения д олжны быть оборудованы приточно-вытяжной вентиляцией.

4.3 Для защиты органов дыхания необходимо применять респиратор ШБ-1 типа «Лепесток» по ГОСТ 12.4.028, марлевые повязки и другие противопылевые респираторы; для защиты кожных покровов - специальную одежду и перчатки в соответствии с типовыми нормами.

5.1 Приемку плит проводят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.

5.2 Объем партии плит устанавливают в размере не более сменной выработки. Объем выборки плит от партии для проведения контроля – по ГОСТ 26281.

5.3 При приемосдаточных испытаниях проверяют размеры, правильность геометрической формы для плит марки 225, плотность, сжимаемость для плит марок 75, 125 и 175, прочность на сжатие при 10 %-ной деформации для плит марки 225, содержание органических веществ и влажность.

5.4 Периодический контроль проводят по следующим показателям:

- теплопроводность – не реже одного раза в полугодие и при каждом изменении сырья или технологии производства;

– сжимаемость после сорбционного увлажнения, прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения и водопоглощение – не реже одного раза в месяц и при каждом изменении сырья и (или) технологии производства;

– горючесть - при изменении состава плит и (или) технологии их производства.

5.5 Санитарно-химическую оценку изделий проводят не реже одного раза в год, а также при постановке продукции на производство, изменении рецептуры, технологии производства, оформлении гигиенического сертификата.

5.6 В документе о качестве указывают результаты испытаний, рассчитанные как среднеарифметические значения показателей плит, вошедших в выборку по ГОСТ 26281 и удовлетворяющих требованиям настоящего стандарта.

6.1 Размеры, правильность геометрической формы, плотность, влажность, содержание органических веществ определяют по ГОСТ 17177. Пробу для определения влажности, содержания органических веществ составляют из пяти точечных проб, отобранных в четырех углах и посередине каждой плиты, попавшей в выборку.

6.2 Теплопроводность определяют по ГОСТ 7076, ГОСТ 30256 или ГОСТ 30290. Образцы для испытания вырезают по одному из каждой плиты, попавшей в выборку.

6.3 Сжимаемость определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.4 Сжимаемость после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) °С в течение 72 ч, после чего определяют сжимаемость.

6.5 Прочность на сжатие при 10 %-ной деформации определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.6 Прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) °С в течение 72 ч, после чего определяют прочность на сжатие при 10 %-ной деформации.

6.7 Водопоглощение определяют по ГОСТ 17177 при частичном погружении образцов в воду. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.8 Санитарно-химическую оценку плит проводят специализированные лаборатории или органы санитарного надзора по действующим методикам.

Пр имечан ие – До испытания плиты должны в ыдержи ваться не м ен ее 2 мес в проветрива емом пом ещ ении.

7.1 Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880 и настоящего стандарта.

7.2 Плиты перевозят крытыми транспортными средствами всех видов в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

7.3 При транспортировании плит, упакованных и сформированных в транспортные пакеты, допускается использовать открытые транспортные средства.

7.4 При транспортировании по железной дороге отправка плит повагонная с максимальным использованием вместимости вагона.

7.5 Высота штабеля плит, упакованных в бумагу или пленку, при хранении не должна превышать 2 м.

7.6 Отгрузка плит марок 75, 125 и 175 потребителю должна производиться не ранее суточной выдержки их на складе, плит марки 225 – не ранее двухсуточной выдержки.

7.7 Срок хранения плит – не более 6 мес. с момента их изготовления.

При истечении гарантийного срока плиты могут быть использованы по назначению после предварительной проверки их качества на соответствие требованиям настоящего стандарта.

(рекомендуемое)

Область применения теплоизоляционных плит из минеральной ваты на синтетическом связующем

Нормативные ссылки

ГОСТ 12.4.028-76 ССБТ. Респираторы ШБ-1 «Лепесток». Технические условия

ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 2228-81 Бумага мешочная. Технические условия

ГОСТ 4640-93 Вата минеральная. Технические условия

ГОСТ 7076-87 Материалы и изделия строительные. Метод определения теплопроводности

ГОСТ 9078-84 Поддоны плоские. Общие технические условия

ГОСТ 9570-84 Поддоны ящичные и стоечные. Общие технические условия

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 18051-83 Тара деревянная для теплоизоляционных материалов и изделий. Технические условия

ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25880-83 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30256-94 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом

ГОСТ 30290-94 Материалы и изделия строительные. Метод определения теплопроводности поверхностным преобразователем.

Ключевые слова: плиты из минеральной ваты, тепловая изоляция, строительные конструкции, промышленное оборудование

Еще документы скачать бесплатно
