Проход дымохода через деревянное перекрытие

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления — сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

Содержание статьи

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

• Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

• Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
• Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
• Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
• Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.

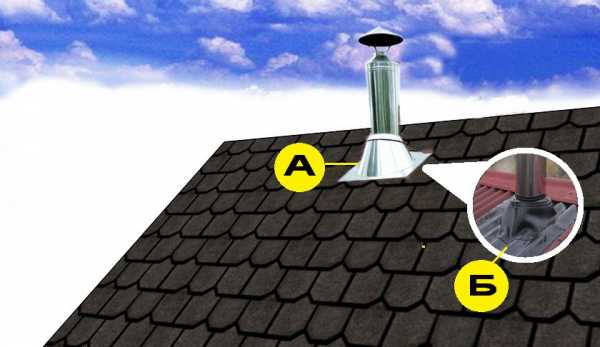

• При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
• При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:

Толщина стенки дымохода, мм	Тип отступки	Расстояние от наружной поверхности стенки печи или дымовой трубы до стены или перегородки из горючего материала , мм
		– поверхность, не защищенная от возгорания	– поверхность, защищенная от возгорания
120 (керамический обожженный кирпич)	Открытая	260	200
	Закрытая	320	260
65 (жаростойкий бетон)	Открытая	320	260
	Закрытая	500	380

Поверхность будет считаться защищённой от возгорания, если выполнены требования, о которых уже упоминалось выше – штукатурка нужной толщины или асбестово-металлический «пирог». При этом размеры участка, на котором выполнена подобная защита, должны быть больше габаритов печи или дымоходной трубы не менее, чем на 150 мм в каждую из сторон.

Данные требования необязательны только лишь для перегородок, выполненных из материалов с пределом огнестойкости REI 60 и выше (сохранение несущей способности, целостности и термоизоляционных качеств при 60-минутном прямом воздействии огня) и нулевым пределом распространения пламени.

И от печи, и от дымохода должны быть выдержаны регламентированные СНиП отступки

• При установке металлических печей заводского изготовления необходимо придерживаться рекомендаций, которые даны в документации от производителя. Если таковых нет – действуют общие правила.
• Имеет важное значение и расстояние между самой печью (ее верхней стенкой) и потолочным перекрытием. Здесь действуют следующие нормативы:

А. Если перекрытие печи состоит из трех сплошных кирпичных рядов, то это расстояние должно быть не меньше:

— для незащищенных потолков – 350 мм при периодической топке, и 1000 мм – для печей длительного горения.

— для потолков, защищенных штукатурным слоем или асбестом 10 мм + металл – 250 и 700 мм соответственно.

Б. Если перекрытие печи состоит только из двух сплошных рядов, то указанные выше расстояния до потолка должны быть увеличены в полтора раза.

В. Для металлических печей просвет между их верхней поверхностью и потолком помещения должен составлять минимум 800 мм, если перекрытие имеет упомянутую выше термозащиту, и 1200 мм – при отсутствии таковой.

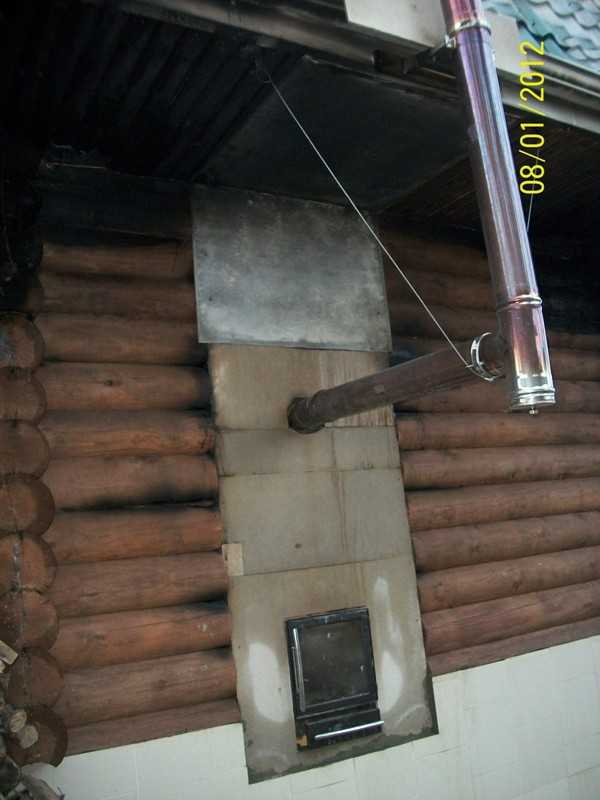

• Проходка металлических дымоходов через любые перекрытия или стены должна выполняться через гильзы из негорячего материала.

Любая проходка металлической дымоходной трубы через потолочное перекрытие или стены подразумевает использование специальных гильз большего диаметра.

Заделку зазоров вокруг дымоходных труб необходимо производить негорючими материалами (класса НГ или, в крайнем случае, Г1), лучше всего – с минимально возможным коэффициентом теплопроводности Это обеспечит необходимый предел огнестойкости для ограждений.

Древесина, используемая для монтажа стропильной системы и чердачного перекрытия, относится по горючести к группе Г3-Г4. После обработки ее антипиренами она становится более стойкой к возгоранию, но, несмотря на это, остается горючей. Полагаться на «волшебные качества» рекламируемых пропиток, которые якобы полностью делает дерево негорючим, наивно. Именно поэтому и следует придерживаться норм, установленных СНиП, правильно располагая дымоход и другие отделы печи на указанных расстояниях от элементов конструкции дома.

Самодеятельность в этих вопросах, несанкционированное отступление от существующих правил, попросту допущенная небрежность могут привести к трагическим последствиям, так как перегрев примыкающих к печной конструкции элементов здания с большой долей вероятности закончится их воспламенением.

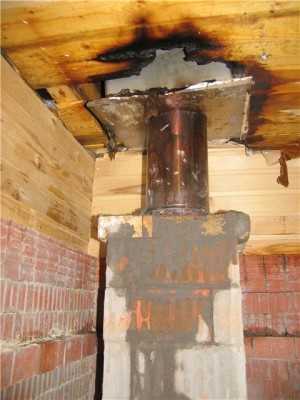

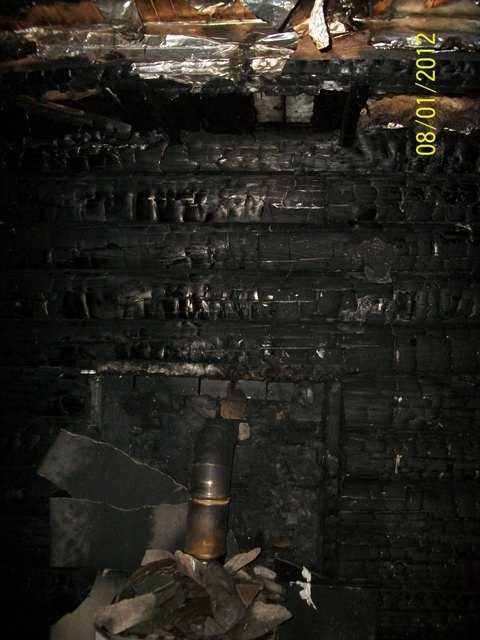

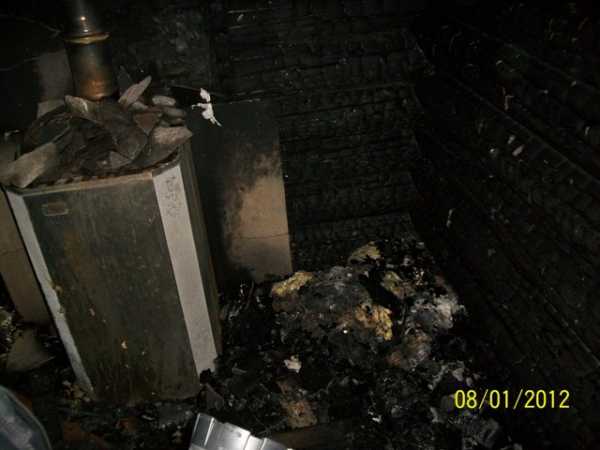

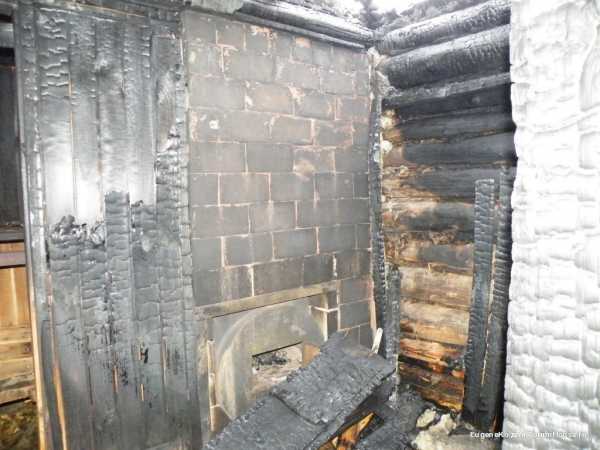

Возможные последствия дилетантской, недопустимо «упрощённой» работы по проходке дымохода через перекрытие.

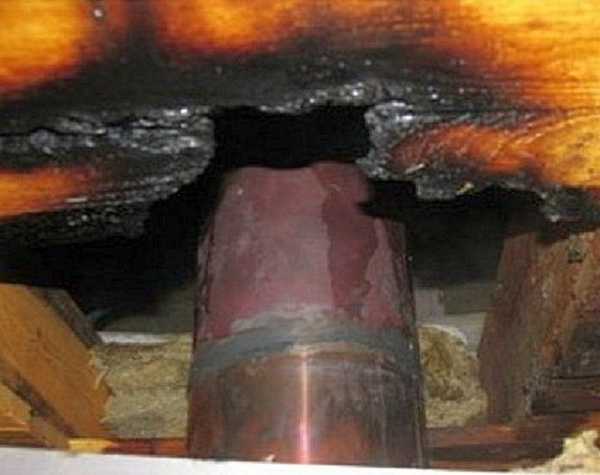

Итак, некачественно обустроенная проходка дымохода через деревянное потолочное перекрытие запросто может привести к пожару. Чтобы избежать трагических последствий, необходимо правильно термоизолировать разделку, обеспечив должный уровень пожаробезопасности.

Чтобы разобраться, как осуществить эти действия правильно, необходимо, держа в уме рекомендации СНиП, рассмотреть весь процесс поэтапно.

Так как дымоходная труба может быть металлической или кирпичной, необходимо отдельно рассмотреть монтаж того и другого варианта

Проходка для металлической трубы дымохода

Специальные приспособления и материалы для проходки металлического дымохода

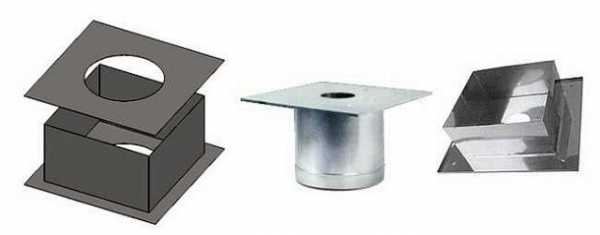

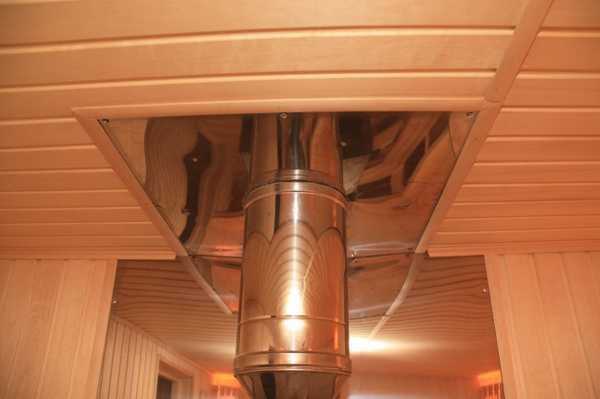

Коробчатые потолочно-проходные конструкции

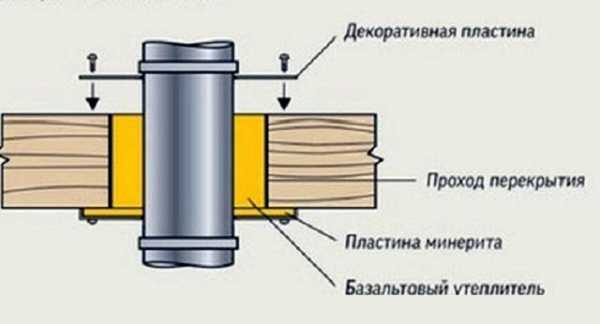

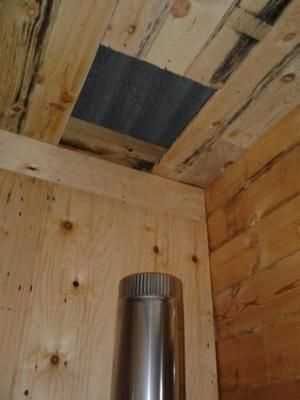

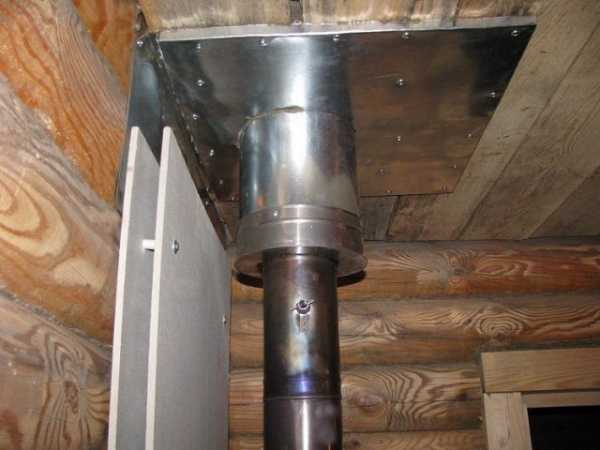

Обустройство прохода дымовой металлической трубы через конструкцию деревянного перекрытия можно провести с помощью готового потолочно-проходного узла, или же изготовленного самостоятельно, но с соблюдением нормативных размеров.

Если приобретается готовый вариант такой проходки, то ее размер выбирается по диаметру дымоходной трубы. Удобство использования заводского короба состоит в том, что в его конструкции уже предусмотрены все установленные СНиП размеры, поэтому над этим не придется ломать голову. Останется только выказать под проходку проем в перекрытии, а затем усилить его термозащиту поверхностей.

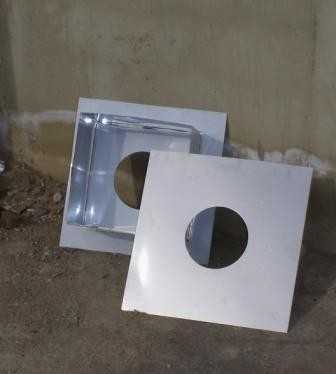

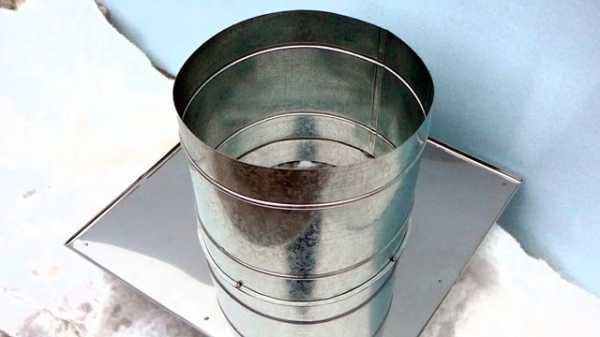

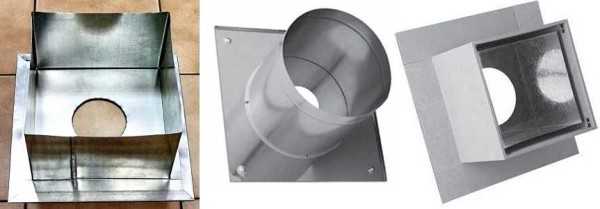

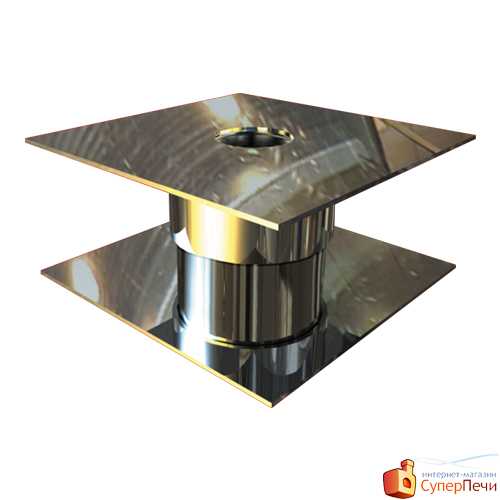

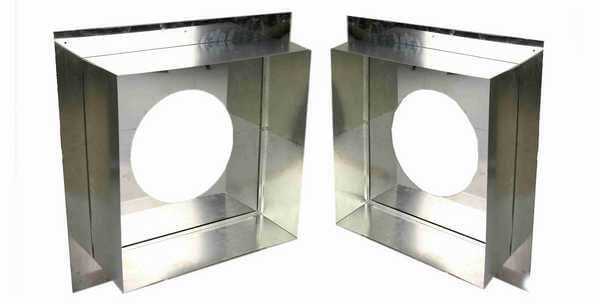

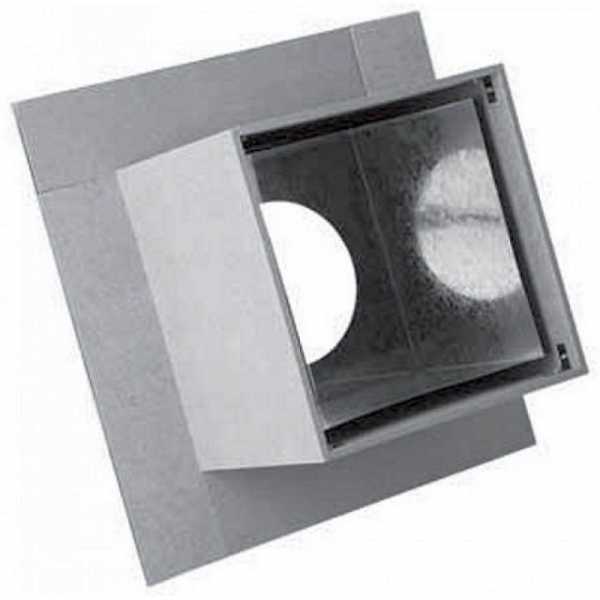

Такие проходные узлы продаются в специализированных магазинах. Иногда ими сразу комплектуются наборы труб для монтажа дымохода

Сделать проходку-короб можно и самостоятельно. Она изготавливается из разных материалов — это может быть стальной лист толщиной не менее 0,5 мм, один или  в комплексе с минеритом, асбестовым листом, с фольгированной с одной или двух сторон минеральной базальтовой ватой. Если короб приобретается или изготавливается из металла, то его нужно будет термоизолировать обычной или фольгированной минеральной ватой, вермикулитом, керамзитом.

Если принято решение изготовить подобную проходку самостоятельно, то диаметр отверстия в ее центральной части должен быть примерно на 0,5 мм больше внешнего диаметра трубы. Это делается с тем расчетом, чтобы металлическая труба свободно проходила через короб, но вместе с тем – зазор между ними не был бы слишком большим.

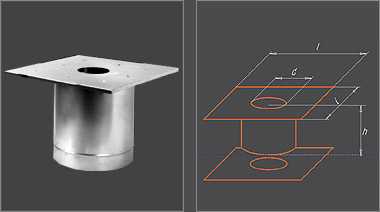

Для изготовления проходки можно воспользоваться размерами, показанными на иллюстрациями и представленными в таблице:

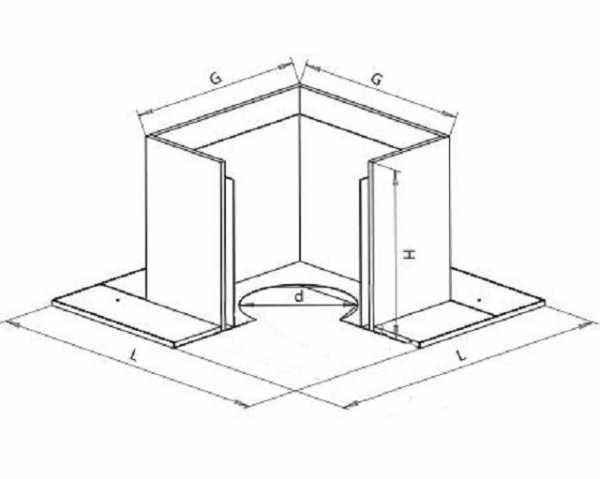

Основные размеры проходного короба для металлического дымохода

Рекомендуемые размеры проходного короба

Буквенное обозначение элементов конструкции и размер в мм
d – диаметр отверстия	L – длина стороны декоративной панели короба	G – ширина сторон короба	H – высота короба
205	580	370	310
215	580	370	310
255	580	450	310
285	580	450	310

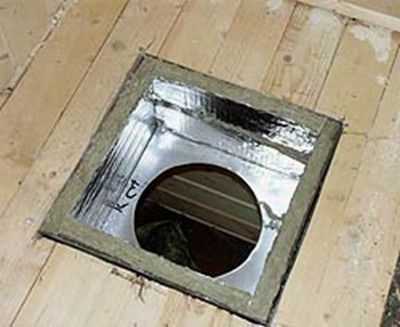

• Если проходной короб изготавливается только из фольгированной минеральной ваты толщиной в 50 мм, то раскрой элементов для него лучше всего производить по заранее изготовленным шаблонам. Сборка деталей в единую конструкцию осуществляется с помощью термостойкого фольгированного скотча. Выбрав такой вариант выполнения разделки, необходимо не забывать, что к ней потребуется еще приобрести или же изготовить одну или две металлические панели. Одна из них закрепляется к потолочной поверхности, вровень с ней, а вторая (необязательная) закрывает теплоизоляционный материал со стороны чердака.

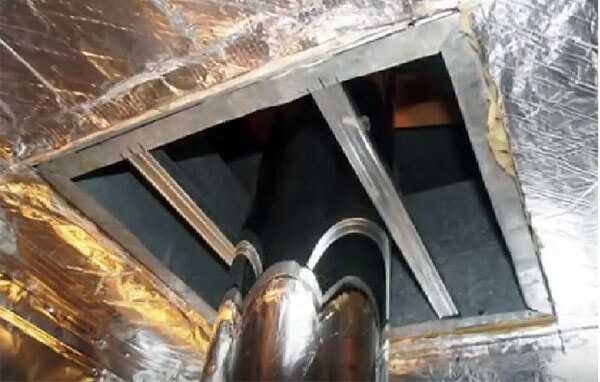

Эта коробчатая проходка изготовлена из плотной фольгированной минеральной ваты

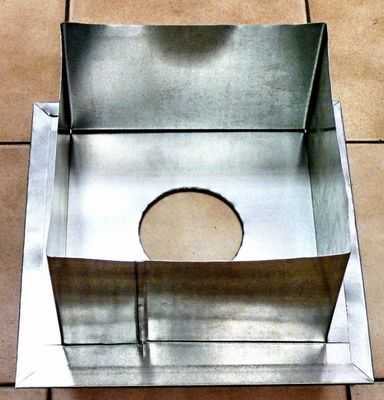

• Другим вариантом проходки может стать короб из металлического листа, утепленный той же фольгированной минеральной ватой. Этот утеплитель нарезается на полосы шириной равной высоте получающейся коробки и укладывается вдоль стенок на торец, фольгированной стороной к трубе. Свободное от трубы пространство короба должно быть плотно заполнено термоизолятором.
• Короб также может быть изготовлен из минерита (фибробетонных плит) толщиной в 10 мм. Элементы конструкции также вырезаются по заготовленным шаблонам, а затем скрепляются между собой с помощью металлических уголков. В кожух из этого материала устанавливают и закрепляют короб меньшего размера, сделанный из металлического листа толщиной 0,5 мм.

Минеритовая коробчатая проходка с металлическим вкладышем

Между стенками внешнего и внутреннего короба должен остаться зазор шириной в 10÷15 мм, который заполняется базальтовым утеплителем, а пространство вокруг трубы может быть заполнено  вермикулитом, керамзитом мелкой или средней фракции или той же минеральной ватой. Отверстия, через которые будет проходить труба, в обоих коробах должны иметь одинаковый диаметр. Для эстетичного оформления проходки со стороны жилого помещения также можно использовать металлическую пластину, или же оставить фиброцементную плиту открытой. После завершения монтажных работ, плиту, выходящую в жилое помещение, будет несложно окрасить в цвет потолка.

Видео: изготовление и установка самодельной коробчатой проходки для дымохода банной печи

Термостойкие материалы для изготовления проходки

Несколько минут внимания заслуживают характеристики термостойких материалов, которые используется для изоляции потолочной проходки. Они некоторыми своими качествами отличаются от обычного утеплителя, изготовленного на той же основе.

Прочный, долговечный, экологически чистый материал — минерит

• Минерит — это абсолютно не горючий материал, который по-другому еще называется фиброцементными плитами. Он часто применяется для облицовки стен в областях установки печей и прохождения дымоходов.

Этот материал обладает не только устойчивостью к экстремально высоким температурам, но и влагостойкостью, имеет хорошую механическую прочность, не способствует образованию колоний плесени и грибка. Минерит является экологически чистым материалом, поэтому при повышенных температурах не выделяет вредных для здоровья человека испарений.

Для изготовления экранов, устанавливаемых в разделке и на стенах вокруг печей и дымоходов, используются панели «минерит ЛВ». Кроме этого, такие панели также подходят для постройки огнестойких перегородок.

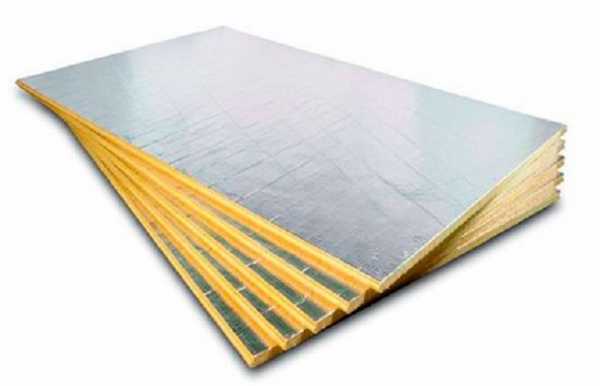

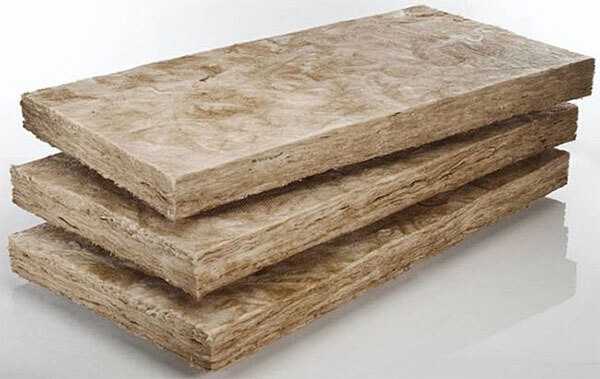

• Негорючие плиты, изготовленные из базальтовой ваты и покрытые алюминиевой фольгой, используются для огнезащиты стен и проходов вокруг дымоходов.

Материалом для изготовления потолочной проходки могут служить и плиты базальтовой минеральной ваты повышенной плотности с фольгированным покрытием

Этом материал производится из экологически чистых компонентов и имеет высокую устойчивость к агрессивному биологическому и химическому воздействию.  По своим термоизоляционным данным минеральная вата, безусловно, во много раз превосходит минерит, но уступает ему в механической прочности и долговечности.

Качественные базальтовые плиты не накапливают влагу, и в них не создается благоприятной среды для поселения грызунов и насекомых, появления колоний микрофлоры. Такой тип утеплителя относится к группе горючести Г1. (Да и это лишь за счет клеевого слоя, удерживающего фольгированное покрытие, так как в «чистом виде» базальтовый утеплитель можно отнести к полностью негорючим материалам). Базальтовые плиты разных производителей могут несколько различаться верхней границей температурного эксплуатационного диапазона. Но в любом случае она составляет от +750 до 1100 градусов, чего для дымоходного канала должно быть больше чем достаточно.

Монтаж проходки для металлической трубы

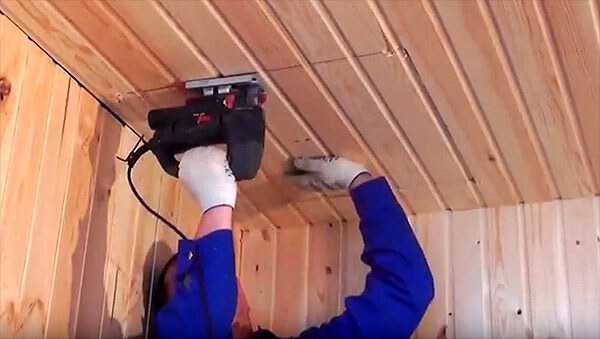

Прежде чем монтировать проходку в вырезанное для нее окно в чердачном перекрытии, его необходимо подготовить, дополнительно укрепив, если это необходимо, и изолировав от высоких температур.

Установка коробчатой проходки всегда предваряется проверкой и подготовкой потолочной конструкции к этой операции

• Первым шагом необходимо дополнительно провести контроль состояния проема и окружающих его деталей потолочной конструкции. Это делается для того чтобы убедиться в том, что короб в нем будет надежно закреплен.

Коробчатая проходка должна быть прочно зафиксирована на конструкции потолка. Ее, безусловно, располагают так, чтоб она оказалась между балками перекрытия (понятно, что эти вопросы, касающиеся размещения печи в помещении, всегда продумываются заранее). Балки могут стать надёжной основой для крепления проходки располагаясь по бокам от нее.

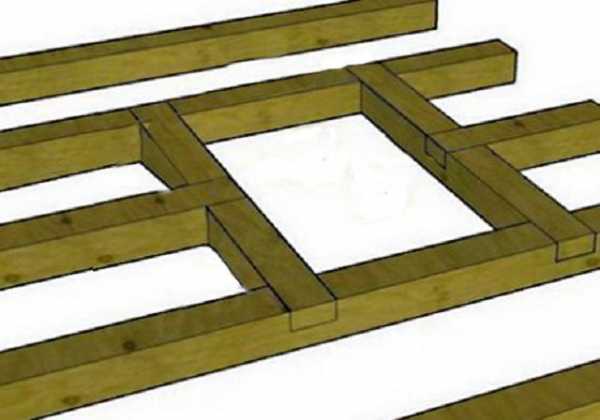

Однако, нередко случается и так, что балки перекрытия расположены слишком далеко друг от друга и поэтому «пирог» перекрытия в области прохождения трубы не имеет нужной жесткости, и его потребуется укрепить. Другой вариант, с точностью до наоборот – слишком частый шаг установленных балок не оставляет достаточного свободного пространства для размещения коробчатой проходки.

В любом из этих случаев можно, после удаления нужного участка покрытия, смонтировать раму, в соответствии с размерами короба, используя деревянный брус. Поперечины этой рамы жестко врезаются в балки перекрытия. При необходимости, при слишком широко расставленных балках, можно использовать в раме и дополнительные продольные опорные брусья. Пример создания такой рамы показан на иллюстрации.

Пример подготовки каркаса чердачного перекрытия к установке коробчатой проходки для дымохода.

Подобные проверка и укрепление (доработка) каркаса будут необходимы, если печная труба монтируется в уже построенном доме. Однако, как правило, установка печей и, стало быть, монтаж дымоходов, планируются заранее. И в процессе монтажа балок перекрытия при возведении здания зхаблаговременно предусматривается такая рама для последующей установки коробчатой проходки.

• Далее, все деревянные детали потолочной конструкции, расположенные по периметру вырезанного окна для проходки, необходимо обязательно дополнительно обработать специальной пропиткой. Входящие в состав антипирены повысят противопожарные характеристики создаваемого узла. К дальнейшим операциям переходят только после полного просыхания обработанных поверхностей.

Установка проходки должна осуществляться с высокой точностью, чтобы не нарушалась вертикальность дымоходной трубы

• Следующим шагом в вырезанный проем со стороны помещения монтируется короб проходки. Края ее донной части надежно прикручиваются саморезами на потолочной поверхности.

Но эта операция должна быть выполнена только после тщательного контроля расположения круглого отверстия для дымохода относительно отопительного прибора. Недопустимо, чтобы даже небольшое отклонение вызывало неровность, «излом» установленной трубы. Это создаст ненужные напряжения в ее стенках, вполне может привести к недостаточной герметизации в сочленениях.

Точную подгонку положения коробчатого прохода лучше всего проводить по отвесу, чтобы убедиться в вертикальности оси устанавливаемой трубы.

• Далее нижняя часть дымоходной трубы собирается, начиная от выходного патрубка печи (котла).

Очень важно – каким бы ни было расстояние от печи до потолка, и какие бы ни применялись комплектующие, никогда, ни при каких обстоятельствах, соединение двух элементов (труб) дымохода не должно приходиться на перекрытие. Мало того, минимальное расстояние от подобного соединительного узла до поверхности перекрытия (неважно, снизу, в помещении, или сверху, со стороны чердака) должно быть не менее 300 мм.

Требования по правильному расположению узлов сопряжения отдельных труб важны, конечно, с позиций обеспечений визуального контроля. Но основным предопределяющим фактором такого немалого (300 мм) отступа от перекрытия является сохраняющаяся вероятность прорыва горячих газов в этих, скажем честно, остающихся наиболее уязвимыми местах сборного металлического дымохода.

• Очередной этап работ может проводиться со стороны чердачного или жилого помещения, в зависимости от того, как удобнее монтировать следующий участок трубы. Если работы осуществляются со стороны чердака, то через отверстие пропускается следующая часть дымоходной трубы и закрепляется на нижнем, уже смонтированном участке.

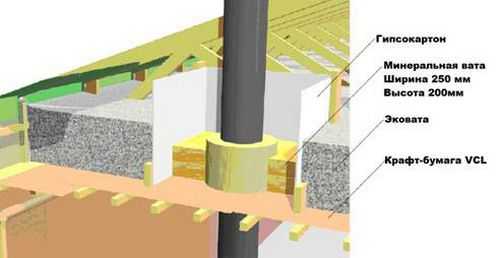

Примерная схема взаимного расположения деталей узла потолочной проходки.

• Когда труба будет выведена в чердачное помещение, можно переходить к заполнению короба проходки теплоизолирующим материалом. Если выбирается один из сыпучих термоизоляционных материалов, а между трубой и границей круглого отверстия остались небольшие зазоры, их можно закупорить базальтовой ватой или пластичной глиной, а затем уже сверху засыпать утеплитель.

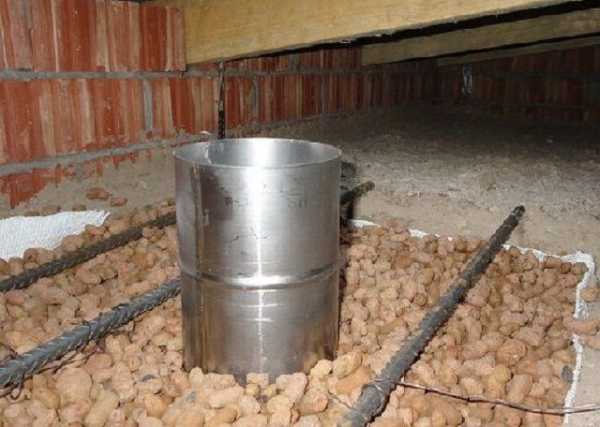

Коробка потолочной проходки «под завязку» заполнена керамзитом

Из насыпных теплоизолирующих материалов лучше всего выбирать керамзит или вермикулит. Обычный песок используется для засыпки лишь в крайнем случае, так как он имеет слишком мелкую фракцию, большой вес и чрезмерно высокую для подобной функции теплопроводность. Вспученный перлитовый песок применять в таких условиях не особо удобно из-за его чрезмерно высокой «летучести».

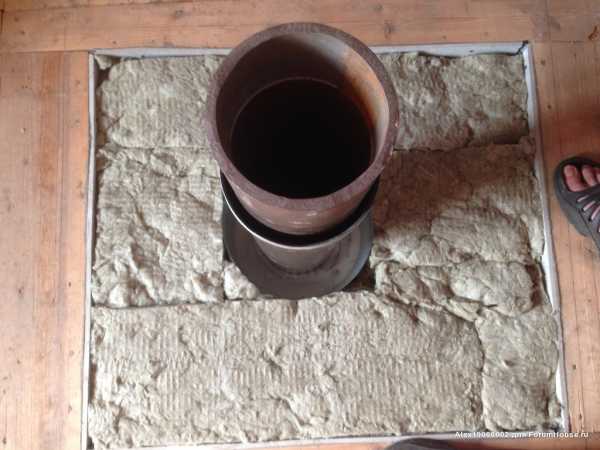

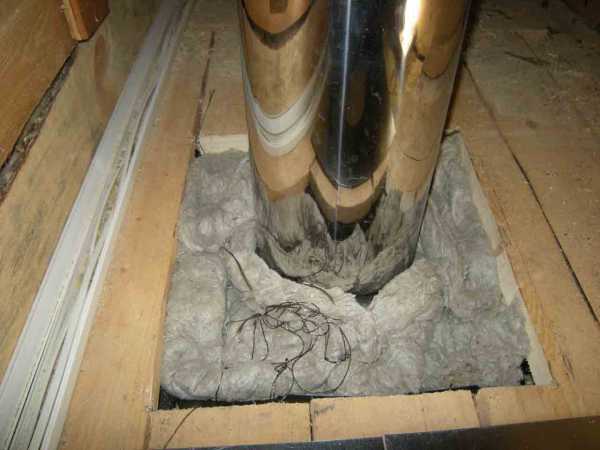

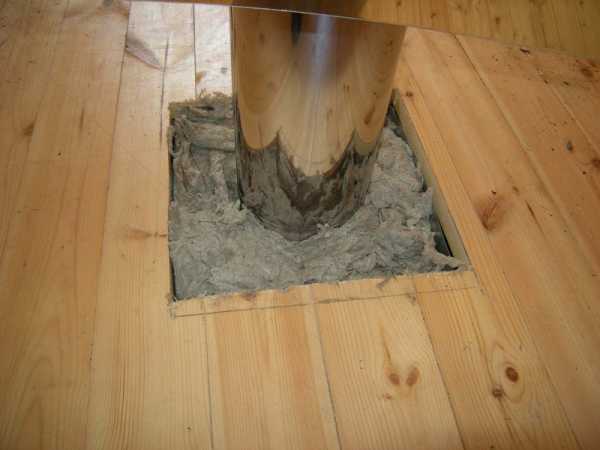

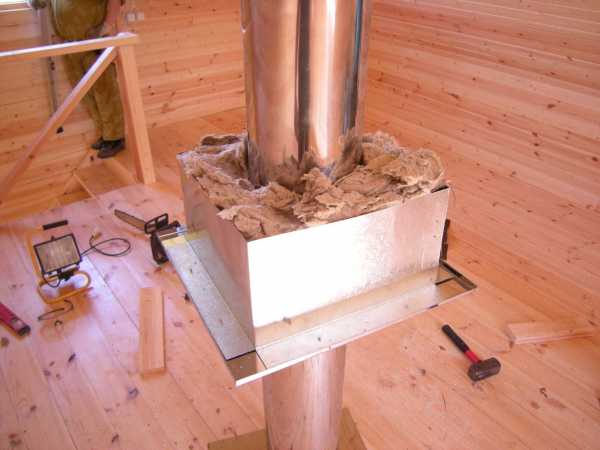

Проще всего заполнить короб термостойкой базальтовой ватой, так как она имеет самую низкую теплопроводность. При использоании маты минеральной ваты, короб со стороны чердака не стоит заделывать капитально, чтобы иметь свободный доступ к трубе на всем ее протяжении. Если же труба выходит на второй этаж, то отверстие в его полу с утеплительным материалом вокруг дымохода можно закрыть металлическим листом, прикрутив его к полу.

В представленной ниже подборке фотографий демонстрируется монтаж самодельной коробчатой проходки, изготовленной из плотных плит фольгированного базальтового утеплителя.

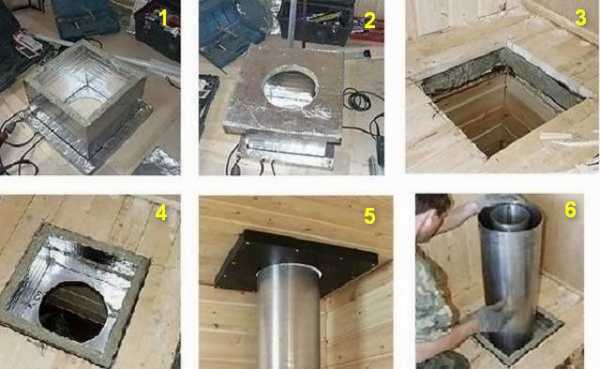

Последовательность установки самодельной коробчатой проходки для дымоходной трубы

— Первые два фрагмента: это готовая самодельная проходка с разных ракурсов.

— Третий фрагмент: в потолочном перекрытии вырезано окно для установки проходки. Обратите внимание: для обеспечения максимальной безопасности мастер заполнил минеральной ватой и образовавшийся просвет между покрытием потолка и чердачным полом.

— Четвертое фото: Коробка проходки вставлена в подготовленный проем и зафиксирована снизу.

— Пятый фрагмент: После монтажа участка трубы, выходящего в чердачное помещение, проходка закрыта снизу металлической панелью. Она надежно зафиксирована на потолке саморезами, полностью закрывает края окна проходного узла, хорошо удерживает теплоизолирующий короб в перекрытии и обеспечивает механическую защиту не отличающейся особой прочностью минераловатной панели.

— Шестое фото: Продолжение монтажа дымоходной трубы. Просвет между трубой и коробом будет плотно заполнен минеральной ватой. Так как чердак в данном случае – «обитаемый», тол узел прохода будет закрыт декоративной металлической пластиной.

А на видео, размещенном ниже, мастер обошелся вообще без создания коробчатой конструкции.

Видео: противопожарная распушка дымоходной трубы в проходе через деревянное перекрытие

Проход кирпичной трубы через перекрытие

Кирпичный дымоход, как правило, имеет конструкцию, в которой предусмотрена защита окружающих его горючих материалов от перегревания. Отдел трубы, который выкладывается при проходе ее через потолочное перекрытие, сам по себе уже является разделкой и называется «распушкой».

Эта конструкция дымохода является традиционной, давно опробованной, и чаще всего выбирается печниками.

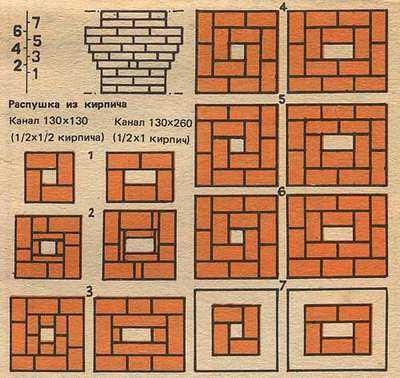

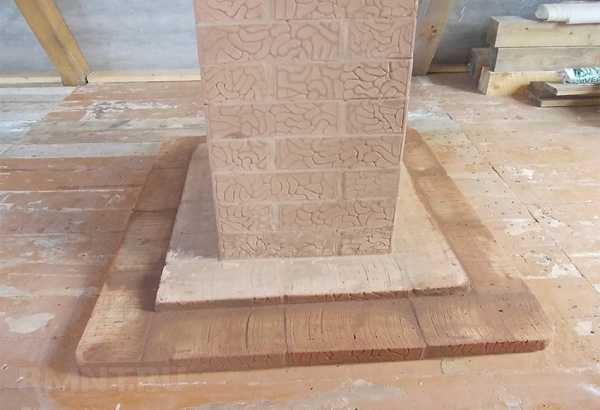

• «Распушка» начинается под самым потолком в жилом помещении (за три — четыре ряда кирпичей до него) проходит через всю толщину чердачного перекрытия. Иногда распушку поднимают до чистого пола чердака, в других случаях делают его заподлицо с черновым полом. И тот и другой вариант могут стать причиной придирок проверяющих – вспоминаем об уже рассмотренных выше пресловутых «70 миллиметрах».

Этот элемент конструкции и выполняет роль необходимого утолщения стенок трубы, ограждающего горючие материалы перекрытия от перегрева.

По сути, на конструкцию «распушки» напрямую влияют как раз те требования СНиП, которые были рассмотрены в первом разделе публикации. Чтобы не повторяться, можно привести схему, которая наглядно показывает, какие размеры и где  должны быть соблюдены:

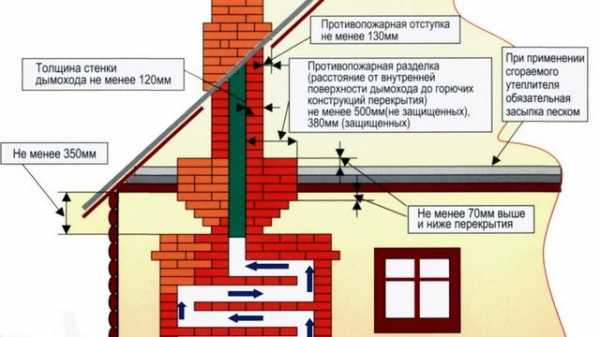

На схеме графически отображены основные требования СНиП по расположению печи и дымохода, по обеспечению безопасного прохода трубы через перекрытие

Можно ли самостоятельно выложить кирпичную дымоходную трубу?

Работа, на первый взгляд, несложная, однако, от ее качества зависит очень многое, вплоть до здоровья и жизни обитателей дома. Подробную информацию о технологии кладки дымохода из кирпича можно прочитать, проследовав по рекомендуемой ссылке – проще будет разобраться, стоит ли брать это мероприятие на себя, или лучше пригласить специалистов.

• Другой вариант обустройства проходки кирпичной трубы через потолочное перекрытие осуществляется почти таким же образом, как и металлической трубы. В этом случае, естественно, дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен. Тем не менее, все линейные параметры, установленные СНиП, соблюдаются.

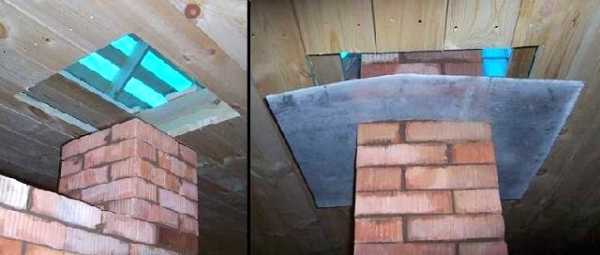

Обустройство прохода кирпичной трубы через чердачное перекрытие без выкладывания «распушки»

Отверстие в потолке может быть закрыто металлическим листом или же плитой из фиброцемента. В середине термоизоляционной панели производится разметка окна, через которое и пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм.

При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака.

Следующим шагом, надетый на трубу лист поднимается, прижимается и фиксируется к потолку удобным в конкретном случае способом – саморезами или дюбелями.

Далее, работы производятся со стороны чердака или же второго этажа. По стенкам вырезанного для проходки проема укладываются полосы базальтовой ваты, отрезки асбеста или фиброцементных плит. Это «обрамление» должно закрыть всю толщину чердачного перекрытия. При необходимости материал можно зафиксировать на балках перекрытия.

Благодаря этим операциям, вокруг шейки трубы создается своеобразная коробка, которая и будет заполняться термостойким материалом. В качестве его можно использовать базальтовую вату, которой плотно заполняют весь объем. Если используется вата с фольгированным слоем, то его поворачивают в сторону стенок печи.

Вполне можно выполнить подобную термоизоляцию трубы керамзитом или вермикулитом, но перед засыпкой необходимо обязательно заделать оставшиеся между трубой и краями проема щели, особенно в том случае, если используется материал мелких фракций.

Конечно же, можно поступить и точно так же, как с металлической трубой, надев на кирпичный дымоход готовую проходку, изготовленную из стального листа. Этот вариант, наверное, будет надежнее и удобнее и в плане его монтажа и надёжной фиксации, и при заполнении коробки термоизоляционным материалом. Правда, обойдется подобный короб уже существенно дороже. Есть ли смысл – решайте сами.

Заполнив проходку утеплителем, ее сверху также закрывают металлическим или фиброцементным листом.

На этом работы по обустройству безопасной проходки дымохода через потолочное перекрытие можно считать законченными.

Ознакомившись с подробностями обустройства этой области дымоходной трубы, можно прийти к такому выводу:

Что особо сложных действий, подвластных только узким специалистам высокой квалификации, в этом процессе нет. Главное – это скрупулезно следовать установленным СНиП требованиям, выдерживая все необходимые размеры и соблюдая рекомендации. Если выполнить все по правилам, то можно не только обеспечить безопасную эксплуатацию отопительного прибора, но и избежать совершенно не нужных проблем с контролирующими органами.

otoplenie-expert.com

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.

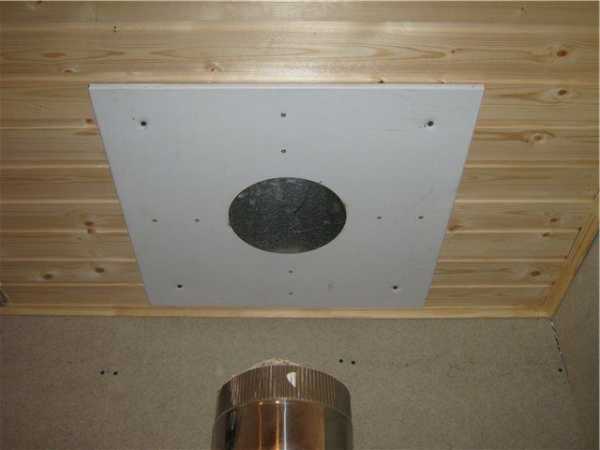

4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

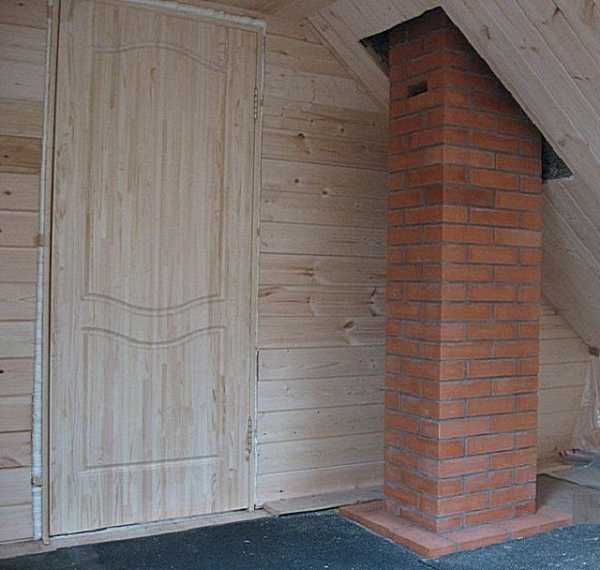

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

kakpotolok.ru

Как монтировать самый пожароопасный участок дымохода: проходной узел

Речь поведу о самой пожароопасной части дымохода: разделке стены – разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка – причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

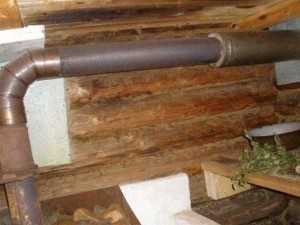

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

Вот так вот:

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

Снаружи

Внутри

Хорошая баня была, печка дорогущая!

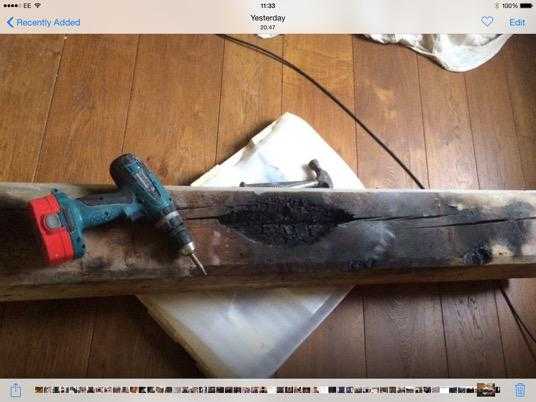

Вот так выглядит причина пожара – потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Проходка гостовская

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• ГОСТ Р 53321-2009 – Аппараты теплогенерирующие, работающие
• СП 7.13130.2009 – Отопление, вентиляция и кондиционирование
• СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются – квадрат метр на метр врезать в потолок бани или в стену дома  сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

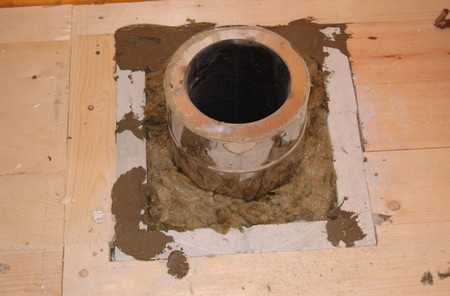

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

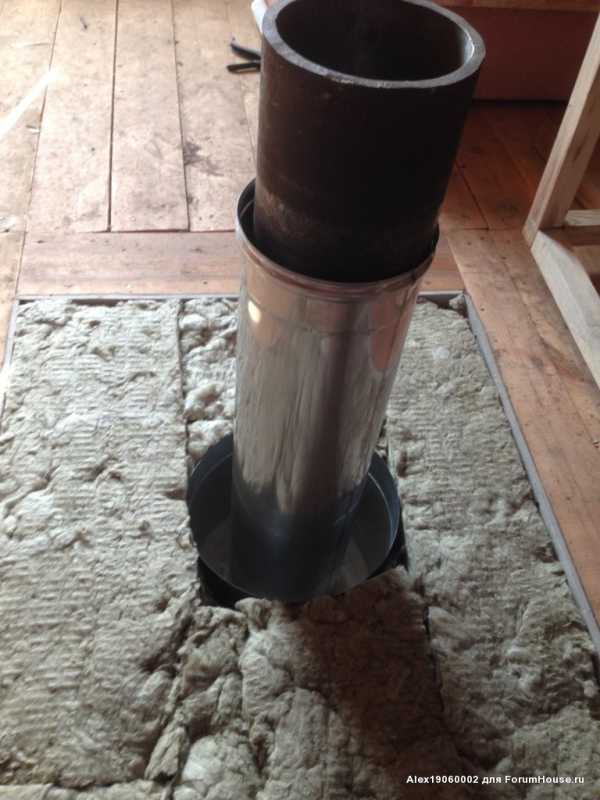

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

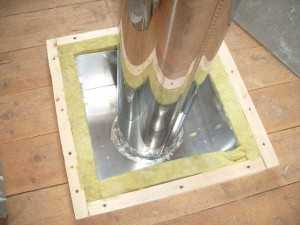

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Поехали!

Монтаж гостовского дымохода – обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

С 9 минуты:

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой – его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

____

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

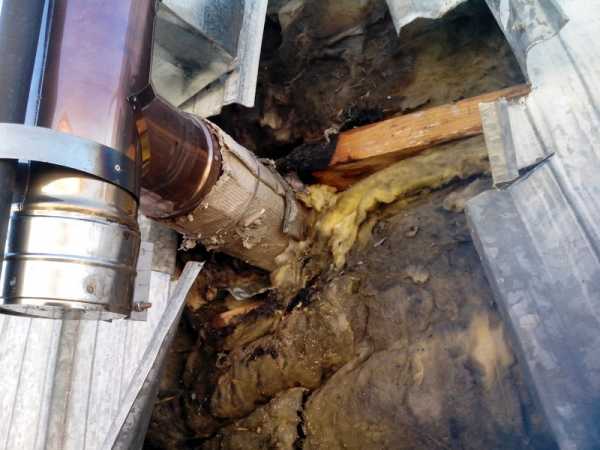

Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой

А вот тестовое, проверочное видео!

Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.

Если не нашли, лучше  перечитайте всё заново, целее будете.

Удачи!

АПД

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

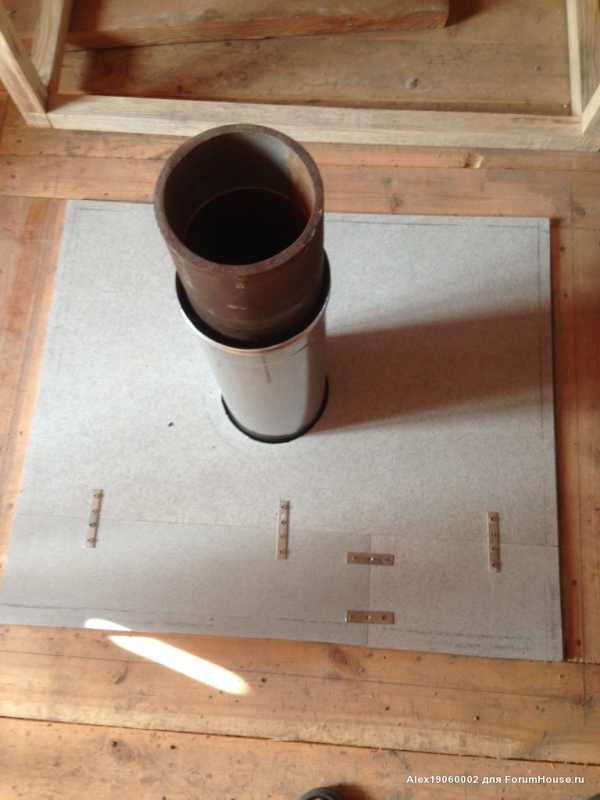

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

АПД

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Фоты жутковаты

Бонусное видео:

И ещё одно

---

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

---

Похожие материалы

jar-par.com

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома. Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Проход дымохода через деревянное перекрытие

Содержание статьи

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

• Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
• Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
• Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

• Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

• Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
• Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

• Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

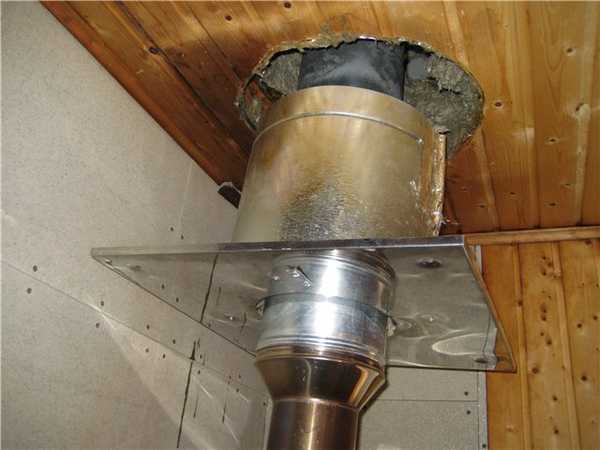

• На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

• Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
• Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

• В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
• Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
• Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
• Через отверстие в листе устанавливается дымоходная труба.
• В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
• В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушка

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

• Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
• Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
• Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
• Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово:

Порядовка распушки

• Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
• Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
• Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
• Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
• Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
• Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
• Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

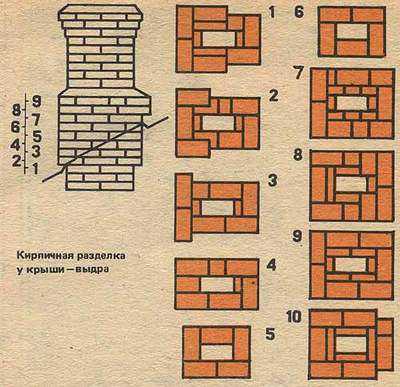

Порядовка выдры

• Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
• На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
• Третий ряд укладывается по рисунку первого ряда выдры.
• Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
• На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
• Шестой ряд повторяет пятый.
• Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
• Восьмой ряд кладут по размеру седьмого, соблюдая схему.
• Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
• Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

kamin-expert.ru

Установка трубы в бане через потолок и крышу: схема правильного дымохода.

Прежде чем выполнять монтаж, запомните один важный нюанс. Существуют определенные нормы установки, правила сооружения короба в потолке. Следовать им нужно четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу – серьезное нарушение правил противопожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. А начнем мы с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, давайте приступим!

• Когда вы устанавливаете трубопровод в бане, монтаж печного потолочного короба является обязательной процедурой. Она способствует равномерному распределению тепла, которое идет от трубы, исключает вероятность возгорания.
• Какой материал подойдет для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Из-за высокого коэффициента теплоемкости материалы будут держать тепло, а в нашей ситуации это не нужно.
• Желательно, чтобы дымоход в бане имел высоту 4-5 метров в сборе. Обычно его размещают ближе к стене помещения. Поскольку деревянная отделка находится совсем рядом, следует позаботиться о защитном экране.
• Правила ГОСТа выглядят следующим образом. Расстояние от трубы до балки – минимум 13 сантиметров. Диаметр трубы с дополнительной изоляцией – 32-33 сантиметра. Расстояние между балками – от 60 см. Если выводить керамическую трубу в бане через потолок, расстояние должно быть минимум 25 см с каждой стороны.
• От печки всегда делаем металлический вывод из толстого, огнеупорного материала. Даже нержавейка не подойдет – она не сможет выдержать такое длительное воздействие высокой температуры. Высота – минимум один метр.
• Выведение дымохода исключает использование более трех колен (изгибов).
• Там, где конструкция проходит через потолок, рекомендуем использовать сэндвич трубу. Ассортимент таких изделий в магазинах достаточно разнообразен. Можно встретить изделия с толщиной утеплителя от 3 до 10 и выше сантиметров. Берите «десятку» – это надежно и безопасно.

Выбираем надежный материал для теплоизоляции

Схема устройства дымохода в деталях

Качественное перекрытие невозможно без использования таких материалов:

1. Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
2. Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
3. Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
5. Глина и песок. Использовались, пока не появились более современные утеплители.
   Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.

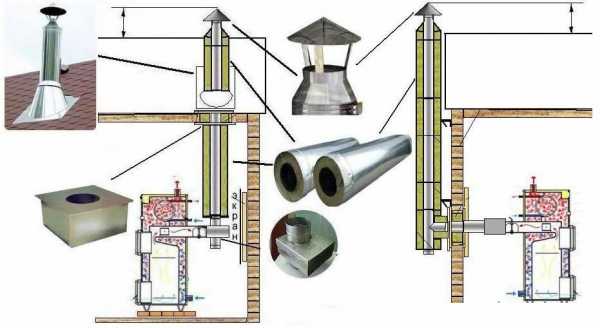

Схема типичного дымохода

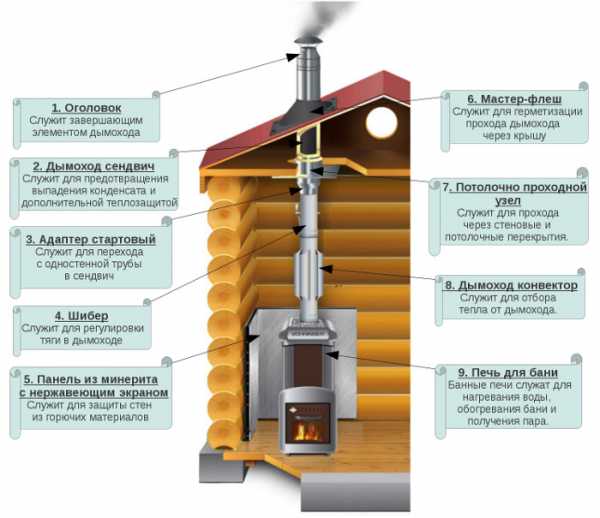

Установка станет понятнее, когда знаешь, из каких элементов состоит дымоход. Обычно их девять:

1. Печь. В ней нагревается вода, осуществляется нагрев помещения, образуется пар.

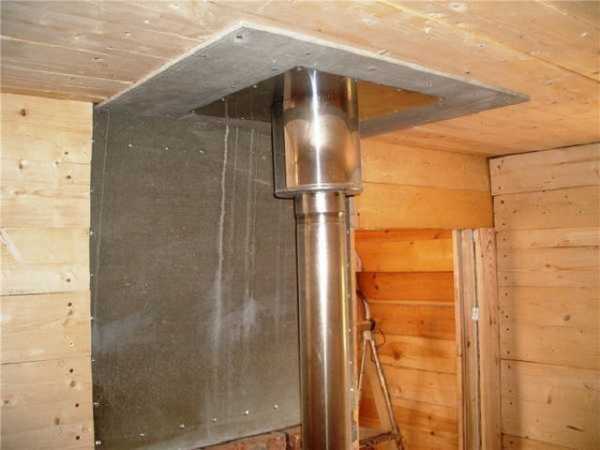

2. Минеритовая панель с экраном из нержавейки. Находится за печью, защищает стены от возгорания.
3. Прямо над печью расположен дымоход-конвектор. Он служит для отбора тепла.
4. Шибер. Регулирует тягу.
5. Стартовый адаптер. Находится вверху, обеспечивает переход из одностенной трубы в сэндвич.
6. Вот мы и добрались до потолка. Именно здесь своими руками ставится потолочно-проходной узел. Он является своего рода проходом через стеновые, потолочные покрытия.
7. Дымоход-сэндвич, о котором уже говорилось выше. Защищает конструкцию от выпадения конденсата, служит дополительной теплозащитой.
8. Мастер-флеш. Его также можно соорудить своими руками. Плотно герметизирует проход трубы через потолок в бане на крыше.
9. Завершающим элементом дымохода является оголовок.

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

Есть несколько способов защитить конструкцию и минимизировать повреждения:

• «Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
• Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать ее или доливать холодную, не допуская закипания.

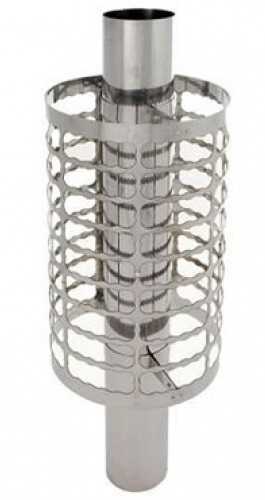

• Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Потолочная разделка самостоятельно: как сделать?

Как вывести трубу в бане своими руками, не прибегая к помощи специалистов, не используя фабричные узлы?

Рассмотрим рабочий процесс поэтапно:

• Подготовить лист нержавейки для перекрытия дыры. Для этого нужно замерить и вырезать нужный размер. Обратите внимание, что металлический круг должен быть больше диаметра трубы примерно на 0,2 см. Если планируется монтаж дымохода типа «сэндвич», диаметр круга немного превышает наружный диаметр сэндвича.
• Под трубу в районе потолка вырезается дыра.
• По периметру ее края заделываются ватой, а сверху на изолятор набивается металл в виде полосок.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом ставится одностенная труба на печку. На нее необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем выполнить установку сэндвича.
• Выводимый кусок трубы всегда выставляется вертикально. Чтобы зафиксировать его со стороны чердака, рекомендуем использовать металлические планки. Закрепить их в нужном положении совсем несложно. Обратите внимание, что планки играют роль направляющих, тогда как сам дымоход в креплении не нуждается. Необходимо, чтобы он двигался свободно, ведь при остывании металл будет менять свои размеры.
• Укладка слоя изолятора осуществляется со стороны помещения. Нужное количество материала укладывается между пластиной и потолком. Используйте саморезы, чтобы зафиксировать пластину. Отверстия сверлим заранее: 4 по краям, а также по 1-2 с каждой стороны.
• Получившийся проход обязательно утепляем – и разделка готова.

Сделанный своими руками вариант трубы в потолке бани – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет трудностей. Главное – соблюдать все нормы и четко следовать руководству.

znatokpotolka.ru

Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

Содержание статьи

• 1 О расстояниях до горючих конструкций
• 2 Типы проходных узлов через потолок
• 3 Правила прохода через потолок
• 4 Какой теплоизолятор использовать
• 5 Самодельные потолочные разделки

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.

Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.

Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

kamburg.ru

Как сделать проход трубы через потолок бани?

Чтобы избежать пожаров и обезопасить себя и своих близких, нужно правильно сделать проход трубы через потолок в бане и выполнить все необходимые мероприятия, чтобы предотвратить воспламенение перекрытия из-за соприкосновения с раскаленной трубой.

Поэтому очень важно монтировать горячую трубу таким образом, чтобы она не контактировала с деревом. Для этого реализуется дополнительная защита из пожаробезопасных материалов.

Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при устройстве прохода трубы через перекрытие и крышу.

Как защитить перекрытие от возгорания?

Прежде чем приступить к работе, нужно ознакомиться со СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование”. В данных строительных нормах нормируется устройство отопительных и вентиляционных систем.

В тексте СНиПа указывается дистанция от наружных поверхностей труб до элементов перекрытия и кровли.

Расстояние от элементов кровли до труб необходимо дополнительно защищать материалами, которые не воспламеняются.

Поэтому при создании прохода через потолок бани должна предусматриваться достаточная дистанция от раскаленной поверхности трубы до конструкций перекрытия.

Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением K упомянутого выше СНиПа, в котором указаны минимальные расстояния от частей печи и труб:

Толщина стенки печи, мм	Отступка	Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм
		не защищенной от возгорания	защищенной от возгорания (в соответствии с 6.6.23 б)
120	Открытая	260	200
120	Закрытая	320	260
65	Открытая	320	260
65	Закрытая	500	380
Примечания: 1 Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется. 2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее REI 60. 3 Защиту потолка в соответствии с 6.6.20, пола, стен и перегородок – в соответствии с 6.6.23 следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи.

Как видите, отступ должен составлять 500 мм до древесины без термоизоляции и 380 мм до легковоспламеняющихся материалов с дополнительной защитой от огня.

Кроме норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией к дымоходу от производителя. Документация содержит информацию об отступах с учетом используемых материалов.

Какие материалы устойчивы к высоким температурам?

Во время разогрева печи температура достигает критической отметки, поэтому древесина может воспламениться от прямого контакта с раскаленной трубой, что приведет к печальным последствиям.

Чтобы избежать пожара, нужно создать изолирующий слой из любого негорючего материала. Отлично подойдут для этого:

1. Минеральная вата. Волокнистый утеплитель из неорганических нитей. Уверенно переносит температуры до 300 градусов Цельсия. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные термоизолирующие свойства. Такие минераловатные изделия изготавливаются по ГОСТ 9573-96 Плиты минераловатные повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 – маты прошивные.
2. Минерит. Теплоизоляционный материал состоящий из целлюлозы и известняка на цементной основе представляет собой плотную плиту, способную эффективно противостоять температурам до 150o C. Максимальная температура нагрева, которую может выдерживать минерит достигает 400 градусов.
3. Базальтовый картон. Плотный экологически безопасный материал толщиной 5 мм, который уверенно защищает выдерживает температуры вплоть до 900o C.
4. Асбестокартон. Также позволяет создать отличную защиту от огня. Имеет толщину до 10 мм. Не теряет своих свойств в течение долгих лет. Единственным недостатком является выработка токсичных паров при нагреве, что является критичным фактором для использования в бане.

Если вы хотите провести начальную облицовку торцов перекрытия и уже точно провели все замеры и сделали отступы, то можно также задействовать слабогорючие материалы, среди которых:

1. Стекломагниевый лист – стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукцию премиум класса.
2. Огнеупорный гипсокартон – по характеристикам отличается от стандартного ГКЛ тем, что обладает усиленным сцеплением слоев и армированием с внутренней стороны. Поэтому огнеупорный гипсокартон обладает защитой от критических температур и не воспламеняется даже если его бросить в огонь на 15 минут.

Обратите внимание! Экономия на материалах может привести к пожару и чрезвычайному происшествию, поэтому ни в коем случае не используйте стандартную минеральную вату.

Если вы хотите создать дополнительный слой термоизоляции дымохода, то отдайте предпочтение базальтовой вате. Она не деформируется и не теряет качество даже при температуре 1000 градусов Цельсия.

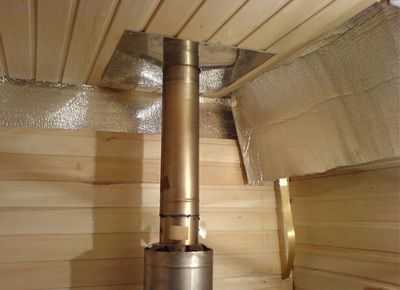

Для защиты короба при проходе трубы сквозь потолок следует проложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, можно засыпать глиной проходной короб.

Уберечь потолок от повышенной температуры на участке крепления короба поможет металлический лист с бортами с содержанием глины (равномерное распределение с толщиной до 2,5 см).

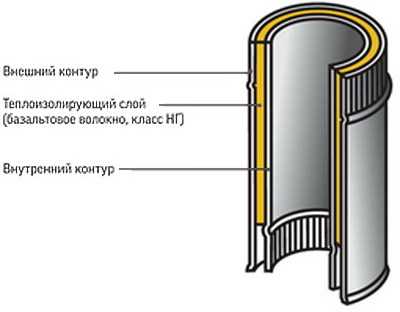

Дымоходы типа «сэндвич»

Несмотря на имеющиеся решения узлов прохода трубы через перекрытия и кровлю, многие сегодня предпочитают использовать более безопасные трубы типа “сэндвич”. Основное отличие сэндвича от обычной трубы – двойная труба с дополнительным слоем для защиты от повышенных температур.

Изготавливаются они из черной или нержавеющей стали и приводят к значительному сокращению теплового излучения, источником которого является газоотводящая печная труба.

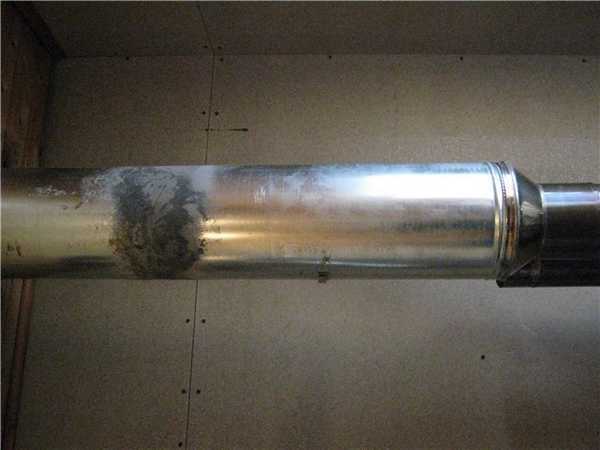

Стоит отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» тоже имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше подстраховаться и применять рекомендуемые отступы от горючих материалов и теплоизоляционные материалы для защиты от нагрева перекрытия в месте прохода трубы.

Внутри трубы во время догорания летучих соединений температура может быть очень высокой. Поэтому в процессе эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымовых труб по устройству узлов прохода через перекрытие и кровлю бани.

Видео устройства дымохода из сэндвич-труб вы можете посмотреть ниже:

Потолочная разделка в месте прохода трубы

Нужно придерживаться двух правил – монтировать трубу ровно по вертикали и обеспечивать надежную термоизоляцию перекрытия при помощи современных минеральных теплоизоляционных материалов. Поэтому нужно придерживаться следующего плана:

1. Определить место, где будет находиться узел прохода трубы.
2. Установить в месте прохода защитный кожух (короб) отделяющий горючие материалы перекрытия от печной трубы.
3. Выполнить укладку защитных теплоизоляционных материалов, предохраняющих конструктивные элементы перекрытия от критических температур.

При устройстве узла прохода во внимание нужно принимать следующие факторы:

• Конструктив самой бани.
• Количество денежных средств, которые вы можете себе позволить потратить на материалы.

Далее можно приступить к созданию места, в котором дымоход будет проходить через потолок. Воспользуйтесь отвесом для определения центра прохождения трубы и нанесите разметку.

После этого сделайте вырез, но предусмотрите минимальный отступ со всех сторон (декоративные элементы скроют его). Сделать проход нужных размеров можно с помощью электролобзика:

Если вы изготавливали проход своими руками, то можете декорировать его оцинкованным железом или нержавейкой. Дополнительным плюсом нержавеющей и оцинкованной стали является то, что она представляет собой хороший тепловой экран.

Применяя потолочно-проходной узел со стандартной конструкцией от производителя, придерживайтесь размеров, которые указаны в инструкции. Если же вы создаете проход с нуля, то тщательно выполните замеры всех расстояний необходимых для устройства проходного короба.

Для подсчета расстояний можно воспользоваться следующей формулой: внутренний диаметр трубы суммируется с двумя расстояниями отступов.

Обратите внимание! Гораздо предпочтительнее выполнить расчет всех необходимых размеров еще на этапе разработки проекта бани. На чертежах при этом заранее нужно отметить оптимальное расстояние между балками перекрытия и определить точный размер пространства необходимого, чтобы монтировать трубу.

Если проход трубы через потолок бани не был продуман еще на этапе проекта, то следует с помощью отвеса определить место расположения трубы и узла прохода над печью.

Как установить готовый проходной патрубок?

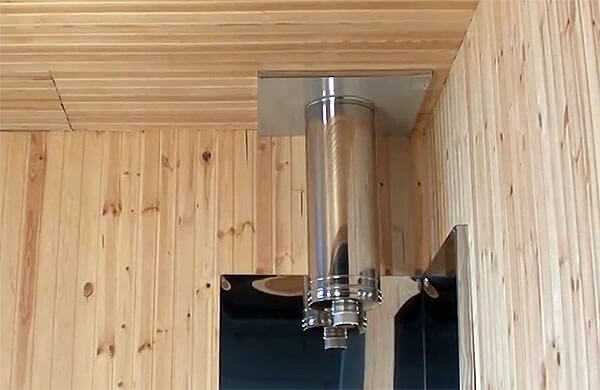

Сегодня в продаже можно приобрести готовый узел прохода, представляющий собой металлическую конструкцию, устанавливаемую в перекрытие бани.

В плане дизайна и прочности крепления заводская конструкция гораздо лучше самодельной. В магазинах вы найдете любые конфигурации узлов для прохода трубы через потолок, которые представляют собой коробку прямоугольного либо круглого сечения, надежно скрепленную с металлическим листом, который выполняет защитную и декорирующую функцию.

В конструкции заводского потолочного проходного узла (ППУ) уже предусмотрен вырез для трубы, так что выбирать узел нужно с учетом диаметра трубы.

Для выполнения монтажа придерживайтесь следующей последовательности действий:
1. Выполняется проем в месте установки узла прохода и из оцинкованного профиля собирается каркас потолочного узла:

2. Листовым теплоизоляционным материалом (асбоцементным листом или базальтовым картоном) тщательно заделывается торец перекрытия в месте прохода:

3. В местах, где металлические листы узла прохода контактируют с горючими материалами, также укладывают листовую теплоизоляцию.

4. Конструкция устанавливается в проходное отверстие в перекрытии и в нее вставляют одно колено сэндвича, закрепляя в металлической конструкции, обмотав его асбестовым шнуром.

5. В верхней части со стороны чердака проводится заполнение короба огнеупорной минеральной ватой, керамзитом или другим рекомендуемым для использования производителем материалом.

6. После этого чердачная часть узла прохода может быть закрыта декоративными металлическими элементами.

Узел прохода своими руками

Если в вашем городе не оказалось магазина, где можно приобрести готовый узел прохода перекрытия, его можно изготовить самостоятельно. Для выполнения работы вам понадобятся следующие материалы:

1. Лист пожаробезопасного гипсокартона.
2. Минерит.
3. Тонкая листовая сталь.
4. Лист нержавеющей стали.
5. Сухая глина или керамзит.

Первым этапом является создание жестяного короба. Согнуть лист можно с помощью обычной доски, с скрепить края следует с помощью заклепок.

Внимание! Выбирая место устройства потолочного прохода трубы следует учитывать не только минимальные рекомендуемые отступы, но и расположение потолочных балок.

Определить центр прохождения трубы вам поможет отвес. Предварительно делается разметка для определения местоположения дымохода и позиции узла прохода перекрытия. Потом по точкам вырезается отверстие над трубой с учетом того, что будет использоваться термоизоляционный материал по всему диаметру.

После устройства проходного отверстия в перекрытии и отделке его торцов изоляционным материалом, в нем фиксируется короб. Обратите внимание, чтобы металлические части короба нигде не соприкасались с деревянными и другими горючими конструктивными элементами перекрытия.

Внутри короба можно установить пару металлических распорок из оцинкованного профиля, используемого при монтаже гипсокартона – такие распорки придадут дополнительную жесткость и помогут надежно зафиксировать трубу:

Обязательно следуйте инструкции от производителя и требованиям СНиП 41-01-2003, чтобы грамотно сделать проход трубы через потолок бани и избежать порчи и воспламенения древесины в течение долгих лет эксплуатации.

Смотрите также:

Последние публикации:

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать… Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

• < Как сделать потолок в бане из бревен
• Потолок из евровагонки >

russkaya-banja.ru
