Правила подключения электросчетчика в частном доме – Установка электросчетчика своими руками. Правила установки электросчетчика в квартире и частном доме :: SYL.ru

Содержание

Установка счетчика электроэнергии в частном доме и выбор прибора

Когда требуется установка счётчика электроэнергии в частном доме, это вызывает массу вопросов: как выбрать хороший электросчётчик, где лучше его разместить, законны ли требования электроснабжающей компании, устанавливать прибор на улице и как произвести подключение?

Поскольку все эти вопросы ложатся на плечи домовладельца, во всём нужно разобраться.

Какой электросчетчик лучше?

Первое, что предстоит решить, какой счётчик выбрать:

  • индукционный;
  • электрический.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

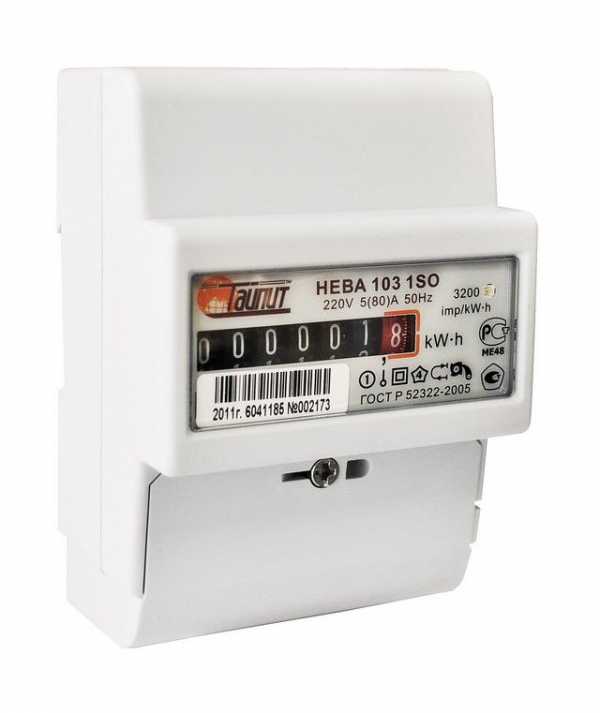

Электросчетчик НЕВА МТ

Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А.

Как выбрать электронный счётчик

Внутри вида существует немало отличий, в которых нужно разобраться:

  1. Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
  2. Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
  3. Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
  4. Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Переходить ли на многотарифный план? Решающий фактор здесь будет – разница между однотарифной таксой и дневной надбавкой в двухтарифном плане. Если она слишком большая – выгоды не будет.

Расчет будущего потребления электроэнергии

Если речь идёт о крупном коттедже со множеством мощного оборудования (от электроэнергии греется вода, отапливается дом, действуют насосные станции и т. д.), то имеет смысл организовать трёхфазное электропитание, соответственно и счётчик нужно приобретать трёхфазный.

Согласно условиям ПУЭ, п. 7.1.22, делить нагрузку между несколькими электросчётчиками и вводами сети, нельзя.

  • Однофазный счётчик рассчитан на напряжение 220 V, к нему подходит трёхжильный провод (фаза, ноль и заземление), в квартирах старого фонда может быть две жилы – фаза и ноль. Счётчики для однофазной сети могут быть на ток от 10 до 60 А.
  • В трёхфазном кабеле пять жил – три фазы, ноль и земля. И напряжение, на которое рассчитана проводка – 380 V. Ток таких устройств от 50 до 100 А.

Когда строится новый частный дом, в проекте указывается, на какой суммарный ток рассчитывать проводку и выбирать прибор учёта.

Почему электросчетчик устанавливается на улице?

Многие сталкиваются с тем, что РЭС требует установить счётчик на улице (на столбе или фасаде здания).

Аргументация, как правило, сводится к удобству электриков, которые проверяют приборы, снимают показания и т. д.

Сразу стоит сказать, что требования по установке электросчетчика в частном доме на улице не выгодны владельцу, незаконны и нарушают целый ряд правил установки прибора учёта:

  1. В условиях ПУЭ оговаривается, что счётчик должен работать в условиях плюсовой температуры. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? Если же счётчик находится на холоде, снижается его рабочий ресурс (платит за прибор владелец, ему и переживать об этом).
  2. Кроме того, в суровых уличных условиях, многие счётчики начинают «привирать», и далеко не всегда в пользу хозяина.
  3. Владелец заплатил за прибор, — он его частная собственность. В гражданском кодексе в статье 210 сказано, что бремя по содержанию своего имущества несёт собственник. Каким образом можно осуществлять это право, если к счётчику имеют доступ третьи лица?
  4. Иногда для создания видимости защиты от вандалов, сотрудники РЭС предлагают закрепить счётчик повыше, на столбе, например. В этом случае, нарушается ещё одно правило из ПУЭ. Так, глава 1.5, п. 1.5.29 гласит, что высота размещения от пола или земли должна быть от 80 см до 1,7 м.

От владельца лишь требуется обеспечить периодический доступ контролёров к счётчику. И если Вы не препятствуете этому, можно побороться за право размещать прибор учёта по своему усмотрению.

ПУЭ, глава 1.5, п. 1.5.27 говорит о том, что счётчик должен находиться в тепле (t не ниже 0°C).

В статье 210 ГК РФ, сказано, что бремя содержания имущества несёт собственник.

ПУЭ, глава 1.5, пункт 1.5.29 – высота размещения счётчика от 80 см до 1,7 м.

Выбор места установки электросчетчика

Рассмотрим, как правильно установить электросчетчик в частном доме. Итак, где же лучше повесить счётчик:
  • Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.
  • Высота от пола 80 – 170 см.
  • Желательно, чтобы прибор был в тёплом помещении (желательно, потому что как уже говорилось, электрики закрывают глаза на эти требования, и если владельцу тоже больше нравится уличный вариант установки, — проблем не будет).

Исключительно из экономических соображений, место установки счётчика можно выбрать ближайшее к питающему столбу. Поскольку тянуть от него будут самый толстый и дорогостоящий кабель.

Правила установки счетчиков электроэнергии в частном доме

Электросчётчик, автоматы и другие приборы размещаются в специальном электротехническом шкафу, или щитке.

В шкафу есть металлическая дин-рейка, на которой легко закрепить счётчик и автоматы.

Во время подключения линия обесточивается (заранее это делается через поставляющую электричество организацию).

Установка заземления – необходимое условие.

Можно произвести установку своими руками, но проверить всё, запитать счётчик, настроить его и опломбировать могут только представители РЭС.

Устанавливать ли автомат до счётчика – вопрос спорный и в каждом РЭС решается по-своему (спросите у представителя). Дело в том, что по правилам дополнительный пакетник нужен, так как даёт возможность отключить счётчик и заменить его, например, и защищает от КЗ. Но с другой стороны, автомат даёт лазейку для хищения электроэнергии, поэтому многие компании категорически против его установки.

Схема подключения однофазного счетчика в частном доме

Схема подключения электросчетчика обычно указывается на обратной стороне крышки от клеммного отсека. Как правило, под крышкой – четыре контакта (на каждом по два винта).

  • Первый – вход фазы.
  • Второй – выход фазы.
  • Третий – вход ноля.
  • Четвёртый – выход ноля.

Соответствующий провод зачищается на 27 мм, винты контактов откручиваются, и вставляется оголённый провод. Оплётка не должна попасть на контакт, голый провод не должен выступать из корпуса. Затем закручивается сначала верхний винт, потом нижний.

Схема установки электросчетчика

С боковой стороны корпуса находится ещё один контакт с пиктограммой «заземление», к нему подводится провод «земля».

В частных домах заземление можно сделать своими руками. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя. Если же вода глубоко, варят треугольную раму (чтобы увеличить площадь контакта с землёй) и закапывают. Во всём доме устанавливают евророзетки и провод заземления отводят на раму или штырь.

От второго и четвёртого контактов делается подключение пары автоматов. Если нужно увеличить количество автоматов, они соединяются параллельно с первой парой.

Заключение

Итак, устанавливать ли в частном доме счётчик на улице – решает хозяин, а не Энергосбыт. Прибор учёта вовсе не обязательно должен быть самым дорогим, ведь многие функции могут просто не пригождаться. Главное правильно всё подключить и обеспечить к нему доступ проверяющего лица.

Видео на тему

proprovoda.ru

Как правильно подключить электросчетчик однофазный

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

Содержание статьи

Виды однофазных счетчиков

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Как могут подключаться электросчетчики

Электросчетчики однофазные могут иметь различный вид подключения:

  • Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
  • Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.
Виды конструкций электросчетчиков

Счетчики могут иметь различную конструкцию:

  • Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

  • Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

  • Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
  • Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
  • Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.
Видео: Уличный щит для электросчетчика

  • Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
  • Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

  • Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют моножильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
  • Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
  • Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

  • Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.
    Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.
  • Кусачки.
  • Нож строительный.
  • Съемник изоляции.

Съемник изоляции значительно упростит монтаж

  • Рулетка.
  • Линейка.
  • Строительный уровень.
  • Набор отверток.
  • Индикаторная отвертка – для контроля наличия напряжения.

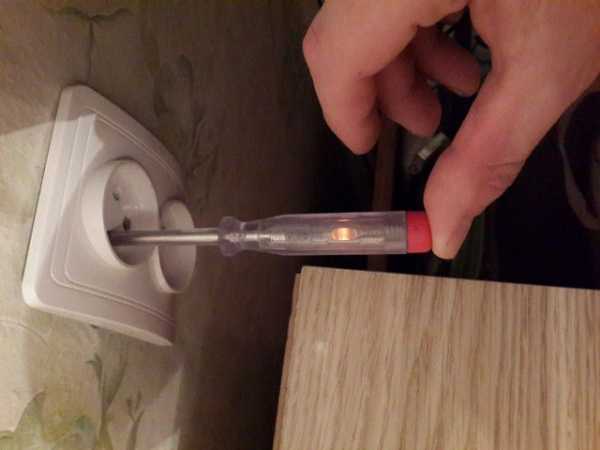

Индикаторная отвертка всегда определит наличие фазы

  • Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

  • После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
  • При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
  • Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.
  • По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.

Один из вариантов оборудования электрощита

  • Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.

При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники

  • Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.

Оболочку кабеля лучше всего снимать специальным инструментом

  • В щитке оставляется запас кабелей: вводногои нагрузок для того, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
  • Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.

Варианты цветовой маркировки проводов

  • Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
  • С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей:
    • o   Клемма №1 – для входа фазного провода.
    • o   Клемма №2 – выход фазы.
    • o   Клемма №3 – вход рабочего нуля.
    • o   Клемма №4 – выход рабочего нуля.

Образец грамотного и красиво смонтированного электрощита

  • Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.

Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки

  • Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
  • В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.
Видео: Подключение однофазного электросчетчика

  • В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком.

Итоги

  • Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск.
  • Все работы по подключению должны проводиться только при снятом напряжении.
  • Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.
Видео: Как смонтировать счетчик, один из вариантов



stroyday.ru

Где установить электросчетчик в квартире, доме, на даче

Предисловие. Сегодня мы решили рассмотреть вопрос правильной установки счетчика электроэнергии и уделим внимание данной проблеме в этой статье. Рассмотрим подробнее правила установки электросчетчика в квартире, в частном доме и на даче в 2015-2016 годах, так как установка прибора учета потребляемой энергии необходима везде, где происходит подключение жилой недвижимости к центральным электросетям.



В каждом загородном доме, на даче и в квартире необходим открытый доступ ко всем источникам электроэнергии. Однако технические трудности не всегда позволяют это сделать, и многих домовладельцев волнует вопрос, где можно установить счетчики электричества в частном доме. Чтобы к владельцу недвижимости в дальнейшем не было никаких претензий от энергосбытовой компании города или района.

О чем следует знать перед установкой прибора

По принципу работы разделяют счетчики на электронные и индукционные. Индукционные приборы учета потребляемой энергии являются менее точными и их повсеместно меняют на электронные. Перед покупкой необходимо осмотреть целостность пломбы государственного доверителя и уточнить срок установки пломбы на прибор. Если счетчик трехфазный, то установка пломбы на электросчетчике должна быть сделана не позже 1 года, для однофазного прибора – не более 2 лет.

Установить счетчик сможет любой электромонтажник, но перед работой необходимо затребовать у энергосбытовой компании типовой договор на выполнение работ с приложенным к нему актом о разделении балансовой принадлежности. В документах будут содержаться все требования к установке счетчика электроэнергии, и описана граница ответственности поставщика электроэнергии и хозяином недвижимости.

Где установить счетчик электроэнергии в частном доме

Подключение вводного автомата в щитке

Лучше всего устанавливать счетчик в теплом помещении в распределительном щитке. Наиболее оптимальный вариант для частного дома – утепленный предбанник, веранда или прихожая. Данный способ защитит прибор от влажности и атмосферных осадков, с другой стороны не затруднит доступ к прибору учета потребляемой энергии при проверке или техническом обслуживании.

Высота монтажа счетчика варьируется от 0,8 до 1,7 метра от уровня пола. Входная цепь должна подключаться к входному автомату, а уже после этого к вашему счетчику. К щитку подключается защитное заземление, которое обезопасит электронику и технику в доме в случае короткого замыкания. Общая разводка с автоматами подключается уже выходу счетчика.

Многих владельцев частных домов и садовых участков работники энергосетей заставляют в добровольно-принудительном порядке переносить счетчик электроэнергии на фасад дома, мотивируя это различными распоряжениями своей энергосбытовой компании. По вопросу законности и правомерности этого требования читайте в статье далее в главе «Законна ли установка электросчетчика на улице».

Где установить счетчик электроэнергии в квартире

Электронный счетчик с автоматами в щитке

Установку электросчетчика в квартирах проводят в основном представители сетевой компании, следуя правилам ПУЭ. В старых многоэтажках счетчики устанавливаются на квартирных площадках в распределительных щитках. В новостройках счетчики устанавливают непосредственно в квартире в закрытом щитке в прихожих, где располагается также и группа автоматов на всю квартиру.

При переносе счетчика электроэнергии из подъезда в квартиру следует знать, где можно установить счетчик электроэнергии в квартире. Для этого необходимо подготовить в прихожей место для монтажа электрического щитка. Высота для монтажа счетчика на стене должна быть в пределах от 0,8 до 1,7 метра от уровня пола. Допускается высота и меньше 0,8 метра от уровня пола, но не менее 0,4 м.

Соблюдая Правила устройства электроустановок (ПУЭ) входная цепь обесточивается и производится подключение к входному автомату. С автомата цепь идет уже на сам прибор учета электроэнергии, а уже от него к разводке с автоматами. К щитку подводится заземление, которое в случае короткого замыкания защитит бытовую технику и электронику в квартире от скачка напряжения.

Где установить счетчик электроэнергии на даче

Установить счетчик в садоводстве или на даче следует на фасаде дома на высоте 0,8 — 1,7 метра, что обеспечит доступ к прибору представителям сетевой компании. При температурах ниже 0°С счетчики будут учитывать потребление некорректно. По этой причине следует подумать об утепленном электро щитке или установке прибора учета потребляемой энергии внутри отапливаемого помещения садового домика.

При размещении счетчика на фасаде здания, потребителя лишают возможности безопасного содержания своего имущества, поскольку доступ к прибору учета в снт будут иметь не только сотрудники организации, но и любой желающий. Если вы не препятствуете доступу для проверки и снятия показаний электросчетчика контролерам и представителям сбытовой компании, то оснований обязывать вас устанавливать прибор на улице нет.

Законна ли установка счетчика электроэнергии на улице?

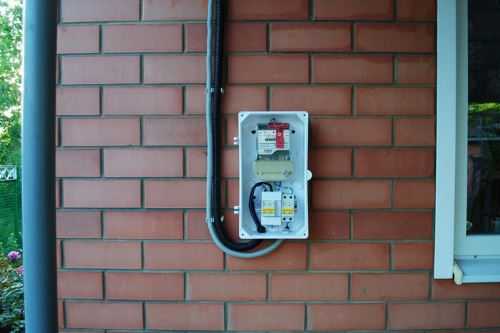

Установка счетчика на фасаде дома

Правила установки электросчетчика на улице также регламентируются ПУЭ. Однако стоит ли устанавливать счетчик на улице решать вам. Зачастую энергосбытовые компании просто хотят решить проблемы с проверкой показаний прибора за счет потребителя. При этом следует знать, что установка счетчиков электричества на улице будет подвергать прибор отрицательному воздействию атмосферных явлений.

Влажность и холод будут оказывает негативное влияние на срок службы прибора, кроме того при отрицательных температурах индукционный счетчик считать потребление электроэнергии будет неточно, причем в пользу энергосберегающей компании в 2015-2016 годах. Требования организаций по установке счетчика электроэнергии в снт и в частных домах на улице незаконны и идут в ущерб собственникам жилья.

Установка электросчетчика на столбах, на фасаде дома на улице нарушают требования ПУЭ, где черным по белому написано, что электрический счетчик необходимо устанавливать в сухих помещениях с температурой не ниже 0°С. Если приведенные аргументы не действуют, то можно пойти на небольшую хитрость и установить электрический счетчик на фасаде дома, где планируется в дальнейшем строительство утепленной веранды.

Требования ПУЭ (Правила устройства электроустановок)

Пункт 1.5.27

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Допускается установка счетчика электричества в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Пункт 1.5.29

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
[ratings]

xn----jtbaaoqpdidh0am.xn--p1ai

Подключение счетчика: однофазного, трехфазного, схемы

Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм(для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

    Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

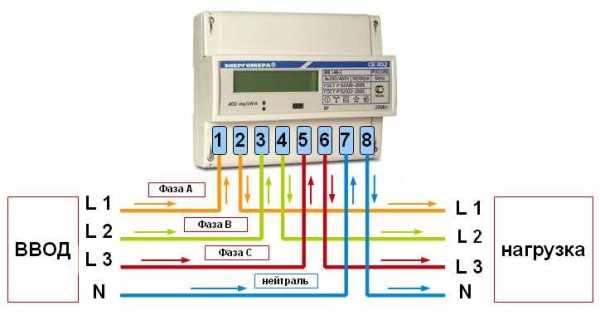

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

stroychik.ru

Правила установки электросчетчика в доме, на даче

Нормальная эксплуатация жилой недвижимости невозможна без наличия электроэнергии. Подключение счетчика, фиксирующего потребление электричества, должно проводиться грамотно и очень внимательно.

Непросто выполнить такое мероприятие, когда работы ведутся на даче или в загородном доме.

Сложностей с подключением электросчетчика возникает довольно много. Техника безопасности предписывает, что прибор должен находиться в свободном и открытом доступе. Но зачастую по определенным техническим проблема обеспечить такую возможность нельзя. Поэтому домовладельцы в первую очередь должны учитывать, где необходимо устанавливать электрический счетчик. Тогда впоследствии энергосбытовая компания не предъявит никаких претензий.

О чем следует знать перед установкой прибора

В зависимости от того, на каком принципе основана работа счетчика, он может быть электронным или индукционным. Специалисты считают, что индукционные счетчики не настолько точны, как электронные, поэтому постепенно первые теряют популярность. Перед тем, как приобретать прибор, необходимо посмотреть на целостность пломбы, которая на нем присутствует, а также на время ее установки. Для трехфазных счетчиков допускается наличие пломб, сделанных максимум год назад. В случае однофазных приборов срок увеличивается до двух лет.

Чтобы установить электросчетчик, можно пригласить любого электромонтажника. Но потребуется иметь типовой договор, который предоставляет энергосбытовая компания. К нему прикладывается акт о разделении балансовой принадлежности. Такой документ указывает, как распределяется ответственность между владельцем жилища и поставщиком электроэнергии.

Где установить счетчик электроэнергии в частном доме

Для установки электрического счетчика необходимо выбирать теплое помещение. Прибор лучше размещать в распределительном щитке. Если речь идет о загородном доме, то отличным местом для установки электросчетчика становится прихожая или утепленный предбанник. Тогда получится обеспечить защиту прибора от воздействия влажности и осадков. Кроме того, он всегда будет находиться в свободном доступе и при необходимости сможет легко ремонтироваться.

Счетчик должен находиться высоте 80-170 см от пола. В первую очередь входную цепь подключают к входному автомату. В дальнейшем ее можно доводить до счетчика. Для большей безопасности техники, присутствующей в доме, к щитку необходимо подвести заземление. Разводку с автоматами, в свою очередь, подключают к выходу прибора.

Некоторые энергосбытовые компании заставляют владельцев устанавливать электрические счетчики на фасадах домов. Обычно они ссылаются на какие-то собственные распоряжения или нормативные акты. На самом деле, никаких законных оснований делать так у энергосбытовой компании нет.

Где установить счетчик электроэнергии в квартире

Если необходимо установить электрический счетчик в квартире, лучше обратиться к сотрудникам сетевой компании. Когда возникает потребность разместить счетчик в старой многоэтажке, обычно для этого выбирают место на площадке. Там установлены распределительные щитки. Что касается новостроек, то в них счетчик размещают в прихожей, используя для этого закрытый щиток. Там же находится группа автоматов, перераспределяющих электричество по квартире.

Иногда владельцам требуется перенести счетчик из подъезда во внутренние помещения квартиры. С такой целью потребуется подготовить подходящий участок. Как раньше указывалось, высота расположения счетчиков должна составлять 80-170 см. Но в квартире можно разместить счетчик ниже. Самое главное, чтобы он находился над полом минимум в 40 см.

Во время установки счетчика необходимо соблюдать Правила устройства электроустановок (ПУЭ). В первую очередь обесточивают входную цепь, затем подключают ее к автомату. Следующим действием с автомата цепь переносят на электросчетчик, а затем – к разводке. Щиток должен быть заземлен, поскольку заземление позволяет избежать короткого замыкания.

Где установить счетчик электроэнергии на даче

При работах на даче счетчик лучше размещать на фасаде. Тогда сотрудники сетевых компаний смогут иметь доступ к прибору. Проблема в том, что при уменьшении температуры до 0°C счетчик может работает некорректно. Именно поэтому приходится дополнительно его утеплять. Как вариант можно рассмотреть установку прибора в отапливаемом садовом домике.

Также нужно учитывать, что в случае расположения счетчика на поверхности фасада жилья владелец подвергает свое имущество опасности. Помимо представителей сетевой компании к нему будут иметь доступ совершенно любые лица. Из этого следует, что хозяин дачи может установить счетчик и в садовом домике. Но при этом он сам не должен препятствовать проверке показателей и состояния прибора.

Законна ли установка счетчика электроэнергии на улице?

Как раньше говорилось, установка счетчика проводится на основе ПУЭ. Сам владелец может решить, будет он размещать прибор на улице или нет. Конечно, энергосбытовой компании намного удобнее, когда счетчик находится снаружи. Но при таком способе размещения оборудования есть опасность, что счетчик будет испорчен в результате воздействия атмосферных явлений, холода и повышенной влажности.

Помимо того, что эксплуатационный срок электросчетчика сокращается, есть также опасность, что в зимнее время он не сможет вести подсчет электроэнергии правильно. Поэтому требования энергосбытовой компании нельзя назвать корректными. Кроме того, они могут быть даже названы незаконными.

В ПУЭ сказано, что счетчик для подсчета электроэнергии должен быть установлен в помещениях с нормальной влажностью воздуха и температурой выше 0°C. Если от владельца все-таки требуют установить электросчетчик на фасаде, он может прибегнуть к небольшой хитрости. Состоит она в том, что счетчик размещается на месте, где впоследствии станет возводиться теплая мансарда.

belelektro31.ru

Установка электросчетчика в частном доме на улице: правила

Правила установки электросчетчика в частном доме

Существуют электросчетчики электронного и индукционного типа. Электронные счётчики имеют класс точности 0,5% и ниже, а индукционные 2%. Поэтому в настоящее время индукционные устройства меняют на электронные.

Установка электросчетчика в частном доме

Ещё одно важное преимущество имеют электронные счётчики — это диапазон внешних температур достигает — 40°С + 50°С, в котором сохраняется точность измерений прибора. Таким образом, электронные устройства с успехом можно устанавливать вне помещений. Однако устанавливать их необходимо в электрощитах со степенью защиты IP — 54, так как они не рассчитаны на высокую влажность.

Перед установкой счетчика заключается договор между потребителем и поставщиком электроэнергии. В этом договоре указаны требования по установке, перечень необходимых мероприятий, права и обязанности обеих сторон. В требованиях по месту установки возможно указание пункта о выносе электросчетчика на улицу. Энергосбыт это требование связывает с удобством снятия показаний контролерами.

Однако, если электронные счетчики неплохо работают в условиях пониженных температур, а от влаги их можно защитить электрощитом с соответствующей степенью защиты, то как быть с сохранностью имущества. ПУЭ часть 3 пункт 1.5. 29 гласит, что потребитель электроэнергии (собственник) несет ответственность за его сохранность, в случае, когда этот пункт не предусматривается договором.

Получается, что любой желающий может легко получить доступ к электросчетчику. Как отказаться от установки электросчетчика в частном доме на улице? Если потребитель электроэнергии представляет полный доступ к электросчетчику контролерам, тогда нет смысла устанавливать его на улице. В договоре может быть включён пункт места монтажа прибора на дворовой территории.

Вынос электросчетчика на фасад дома

Тогда хозяин дома вправе требовать изменение данного пункта, с указанием нарушения пункта о сохранности имущества в ПУЭ часть 3. Поставщик энергии не должен требовать у потребителя электроэнергии выноса электросчетчика на улицу. Если место установки счетчика выбрано на улице с согласия обеих сторон, и согласованны другие пункты требований, тогда договор вступает в силу.

Установка электросчетчика в доме на улице с согласия обеих сторон

Для монтажа устройства на улице существуют некоторые нормы;

— расстояние от места установки прибора до вводного автомата не должно превышать 25 метров;
— высота прохождения кабеля над дорогой, должна быть не менее 6 метров;
— ввод кабеля в дом устанавливается не ниже 2,75 м;
— счётчики, установленные на опорах должны находиться в пластиковом или металлическом щите, защищенном от влаги;
— ввод кабеля через стену в дом, делают в металлической трубе с заземлением.

Если осуществляется установка счетчика на фасад дома, тогда также соблюдаются эти нормы. Электрощит для счетчика должен иметь окошко для удобного снятия показаний. Счётчик устанавливается на фасаде дома в электрощите на высоте 0,8 — 1,7 м. Перед прибором устанавливается защитный автомат.

Правила для потребителей электроэнергии

Вводной автомат устанавливается в другом электрощите, находящимся внутри дома. Для установки электросчетчика на даче или в частном доме самостоятельно, хозяин должен иметь полное представление о ходе работ, правильно выбирать счётчик и материалы.

Потребитель электроэнергии собирает нужные документы и оформляет расчетный лицевой счёт. В документах также должны указываться тип счётчика, автоматов, сечение проводов, тип электрощита. Перед началом работ необходимо отключить электросеть. Если это сделать затруднительно, приглашают электрика, который подключает сеть с линии передач к автомату счетчика.

Также на руках хозяина дома должно быть разрешение на использование данного электросчетчика.  После окончания всех работ составляется акт осмотра монтажа счетчика и проводится его пломбировка с дальнейшим включением вводного автомата. Если установить электросчетчик в частном доме на улице самостоятельно затруднительно, пригласите опытного электрика.

Весь монтаж счётчика должен проходить при отключенной электросети.

Тоже интересные статьи

electricavdome.ru

Правила подключения электросчетчика в частном доме, на даче и квартире

Подключение электросчетчика – одновременно очень и не очень
простая задача.

Ее выполнение зависит в основном от двух составляющих: на
сколько вы знакомы с электричеством, и какой именно счетчик требуется
подключить. Электросчетчики бывают одно- и трехфазные.

В свою очередь, трехфазные приборы учета электроэнергии подразделяются на 4 основных типа.

Виды 3-хфазных счетчиков электроэнергии:

  • Прямого включения (альтернативное называние — непосредственного включения)
  • Полукосвенного включения
  • Косвенного включения
  • Учета реактивной энергии

В связи с такой иерархией, схема подключения
электросчетчиков соответственно, разная. Но сначала необходимо ознакомиться с
общими правилами.

При установке и подключении электросчетчика необходимо
выполнять требования мер безопасности при монтаже электроприборов, основным из
которых является: Все работы необходимо выполнять только при отсутствии
напряжения в сети!

Правила подключения счетчика электроэнергии:

  • Способ
    установки счетчика должен исключить возможность доступа в электросеть до
    выхода проводки из прибора учета электроэнергии
  • Электросчетчик
    устанавливается в специально изготовленный для этого щиток, где кроме
    самого прибора учета электроэнергии могут крепиться элементы защиты и
    отключения потребителя
  • Электрощит
    располагается ровно, к нему быть обеспечен беспрепятственный доступ
  • Высота
    расположения электросчетчика должна составлять 0,8-1,7м желательно на
    уровне глаз (обычно 1,4м)
  • Перед
    установкой необходимо проверить дату последней поверки или изготовления,
    которые не должны превышать для однофазного счетчика 1 год, для
    трехфазного – 2 года

В настоящее время представители электросети рекомендуют
установку электрощитов со встроенными приборами так, чтобы к ним был обеспечен
беспрепятственный доступ, например, на лестничных площадках или улице.

Желательно иметь перед счетчиком на удалении не более 10 м
для его безболезненной замены в случае сдачи на поверку или ремонт, расцепителя,
позволяющего полностью отключить прибор от сети. Для устранения возможности
несанкционированного подключения, расцепитель должен, как и сам счетчик, быть
заключен в специальный корпус, имеющий отверстия для пломбировки.

В любом случае, перед установкой электросчетчика, необходимо
проконсультироваться в отделе энергонадзора, к которому относится ваш
подключаемый объект.

Метки: Электросчетчик

thewalls.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
