|
Система управления |
Главная страница » Мастика резинобитумная
МАСТИКА – (МРБ) РЕЗИНОБИТУМНАЯ (холодного применения) Особенности: Мастика изготавливается из высококачественных битумов, органических растворителей, минерального наполнителя, мелкодисперсной резиновой крошки, пластификатора, синтетических каучуков, специальных полимерных добавок, СЖК, вследствие чего обладает высокой адгезией, клеящими и гидроизоляционными свойствами, морозостойкостью, прочным сцеплением с бетоном, металлом, деревом. Входящий в состав бутил-каучук препятствует преждевременному окислению и старению мастики. Бутадиен-стирольный каучук повышают адгезию и эластичность мастики. СЖК, в том числе, олеиновая кислота, увеличивает сцепление и смачиваемость между минеральным наполнителем и битумно-полимерным вяжущим, значительно уменьшает водопоглощение, тем самым увеличивая срок службы мастичного слоя. Резиновая крошка выполняет функцию демфирующего и теплоизолирующего материала, повышает ударопрочность мастичного слоя. Используется для финишного покрытия кровли. После высыхания сохраняет эластичную структуру до -10÷20°C. Мастика сохраняет теплостойкость до +100°C. Морозостойкая. Область применения: Мастика предназначена для антикоррозионной защиты и гидроизоляции бетонных, кирпичных, каменных, металлических, деревянных и других конструкций, в том числе наземных и подземных трубопроводов, защиты днищ и арок автомобилей, в качестве шумопоглощающего и виброизолирующего покрытия. Применяется для устройства и ремонта кровли, заделки трещин и швов при кровельных работах, для приклеивания различных строительных материалов, особенно в местах изгибов и примыканий элементов кровли (трубы, купола, сливы, воронки, ограждения и т.д.), применяется для теплоизоляции и антикоррозийной защиты металлических труб холодного и горячего водоснабжения и канализации, препятствует образованию конденсата. Способ применения: Для получения более качественного гидроизоляционного слоя на пористых, и «слабодержащихся» – мелящихся поверхностях предварительно поверхность обработать битумным или полимерно-битумным праймером производства ООО «ХозДвор». Перед применением мастику тщательно перемешивают, а затем наносят при помощи шпателя, путем налива с последующим разравниванием. Для нанесения кистью или валиком мастику следует разбавить растворителем в количестве 5÷15% от массы мастики сольвентом (нефрасом), толуолом, ксилолом, смесевыми растворителями: 646, 650, 648, 649, Р-4, Р-5 и другими. Для лучшей адгезии может применяться в разогретом состоянии. Условия нанесения: Температура воздуха и основания при проведении работ должна быть в пределах от -10 до +40°C, относительная влажность воздуха – не более 80%. Основание перед применением должно быть сухим, чистым, прочным, без инея и льда, не содержать веществ, снижающих адгезию. При отрицательной температуре воздуха мастику следует выдержать в теплом помещении одни сутки при температуре не ниже +15°C или подогреть до температуры +30÷50°C, нарушив герметичность тары, вскрыв крышку, при этом запрещается пользоваться открытым огнем. Температура мастики, независимо от температуры воздуха, должна быть не ниже +10°C. Расход мастики: толщина наносимого слоя не более 1,0мм. Расход 1,0÷1,4кг/м² в зависимости от поверхности. Для формирования наиболее эффективной толщины покрытия и качественной гидроизоляции рекомендуется нанесение 2-3 слоев и прокладыванием между слоями армирующий слой из стеклосетки или стеклоткани. Последующий слой наносится после высыхания предыдущего. Время высыхания нанесенного слоя при температуре 20°C от 2 до 8 часов в зависимости от влажности воздуха и толщины слоя. При низких температурах время высыхания увеличивается. Техника безопасности: Мастика содержит органические растворители. При работе с мастикой запрещается курить и пользоваться открытым огнем. Не следует допускать попадания мастики на открытые участки кожи, в глаза и рот. При попадании в глаза необходимо промыть их большим количеством воды и обратиться к врачу. При проведении работ рекомендуется пользоваться защитными очками и перчатками. Хранение: Хранить в сухом, защищенном от солнечных лучей месте при температуре -25°C до +30°C, вдали от отопительных и нагревательных приборов.
|
www.olifahim.izhev.ru
Резинобитумная мастика готовая к применению
Резинобитумная мастика. Область применения
Резинобитумная мастика используется в качестве обмазочной гидроизоляции разнообразных бетонных поверхностей, лоджий, балконов, санузлов, бассейнов, подвалов, элементов фундамента, деревянных конструкций и пр. Резинобитумная мастика применяется для качественной антикоррозионной защиты трубопроводов различного назначения и стальных ёмкостей. Допускается применение Резинобитумной мастики в условиях слабо и среденеагрессивных грунтов.
Резинобитумная мастика. Описание:
Основным компонентом резинобитумной мастики является изоляционный битум высокого качества, органический растворитель, мелкодисперсная резиновая крошка, пластификатор, ингибитор коррозии, наполнитель и антисептик.
Особенности резинобитумной мастики:
Главной особенностью резинобитумной мастики является ее совместимость почти со всеми битумно-полимерными гидроизоляционными и битумными материалами. Толщина и прочность гидроизоляционного слоя увеличивается за счет содержания мелкодисперсной резиновой крошки. Она не содержит токсичных растворителей (например, толуола).
Характеристики:
- Время высыхания кровельной мастики одного слоя составляет: при температуре окружающей среды 20 ºС не более – 24 час.
- Массовая доля нелетучих веществ в резинобитумной мастике составляет не менее – 55%
- Температура размягчения сухого остатка резинобитумной мастики составляет не менее — плюс 90 ºС
- Прочность сцепления с бетоном резинобитумной мастики составляет не менее — 0,2 МПа
- Прочность сцепления резинобитумной мастики с металлом составляет не менее — 0,2 МПа
- Водопоглощение мастики резинобитумной в течение 24 ч, составляет по массе, не более — 0,4%
- Гибкость материала на брусе радиусом 5 мм, — отсутствие трещин при температуре минус 15 ºС
- Резинобитумная мастика выдерживает испытание на водонепроницаемость при давлении 0,03 МПа (0,3 кгс/см.кв) в течение 10 мин.
- Средний расход резинобитумной мастики при рекомендуемой толщине слоя 0,5 мм составляет 0,5 л/м. кВ

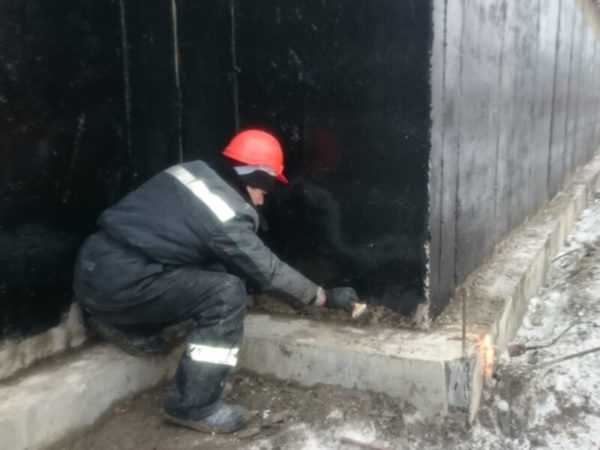

Производство работ с использование резинобитумной мастики:
Резинобитумную мастику перед использованием следует очень хорошо перемешать по всему объёму. Если возникает необходимость, можно разбавить мастику резинобитумную сольвентом, уайт-спиритом или бензином-растворителем (ни в коем случае нельзя использовать автомобильный бензин, его пары токсичны). Если вы работаете при отрицательных температурах, резинобитумную мастику необходимо отогреть в тепляках при температуре не менее +15ºС в течение суток.
Поверхность, на которую наносится резинобитумная мастика, должна быть обязательно сухой, грязь должна быть удалена, необходимо убрать непрочные остатки старого покрытия, наледь и снег. Основания, имеющие пористую структуру, необходимо предварительно обработать битумным праймером «Bitumast». Ржавые металлические поверхности необходимо сначала тщательно зачистить механическим способом и затем обязательно обработать преобразователем ржавчины Bitumast. Если поверхность влажная, ее необходимо предварительно просушить с использованием газовых горелок. Резинобитумную мастику следует наносить на поверхность кистью, шпателем или шваброй. Этот материал допускается применять при отсутствии осадков и температуре воздуха не ниже минус 5ºС.
Хранение:
Мастику резинобитумную следует хранить при температуре от минус 30ºС до плюс 50ºС в плотно закрытой таре. Этот материал следует предохранять от прямых солнечных лучей и воздействия влаги, хранить вдали от открытых источников огня и нагревательных приборов. Резинобитумную мастику нельзя хранить в контакте с продуктами питания и в жилых помещениях. Этот материал необходимо держать в недоступном для детей месте. Гарантийный срок хранения мастики резинобитумной, если упаковка достаточно герметична, составляет 24 месяца.
Меры предосторожности при работе и хранении резинобитумной мастики:
Очень важно! Мастика резинобитумная является огнеопасным материалом! Работы с ней следует проводить на открытом воздухе, если же необходимо использовать ее в помещениях, необходимо обеспечить хорошую приточную вентиляцию, ни в коем случае не курить! Исключить наличие открытых источников огня, а также любых нагревательных приборов. Нельзя допускать попадания мастики на кожу, в пищевод и в глаза, при работе с мастикой резинобитумной необходимо применять специальные защитные костюмы, очки и перчатки. При попадании ее на кожу следует немедленно удалить мастику ветошью и затем смыть загрязнение мыльной водой. Если резинобитумная мастика попадет в глаза, их следует промыть большим количеством проточной воды и обратиться за медицинской помощью при необходимости. Если резинобитумная мастика попала в пищевод, ни в коем случае НЕ вызывать рвоту и немедленно обратиться за медицинской помощью и показать этикетку.
www.mks-ekb.ru
Bitumast мастика резинобитумная | Антикоррозионная
Резинобитумная мастика Bitumast с антикоррозионными свойствами
Резинобитумная мастика Bitumast — специальный гидроизолирующая мастика на основе высококачественного изоляционного битума с добавлением мелкодисперсной резиновой крошки.
Использование изоляционного битума в чистом виде представляет известную трудность, поскольку битум — это твердое вещество, которое перед применением необходимо разогревать до высоких температур.
Однако именно изоляционный битум обладает необходимыми влагозащитными свойствами, которые нужны для выполнения работ по гидроизоляции различного рода.
В связи с этим и были разработаны резинобитумные мастики, сохраняющие все гидроизоляционные свойства битума, но не требующие дополнительных подготовительных действий.
Среди нескольких вариантов битумных мастик на отечественном рынке особо выделяется резинобитумная мастика Bitumast, обладающая не только великолепными влагозащитными характеристиками, но и дополнительными антикоррозионными свойствами.
Основные свойства резинобитумной мастики Bitumast
В ее состав входят базовые компоненты изоляционного битума высокой степени очистки и нетоксичные органические растворители, расширяющие температурный диапазон ее применения. Применять такую мастику можно при температуре вплоть до -5 °С.
Для увеличения пластичности и тягучести состава в резинобитумную мастику Bitumast добавлены специальные пластификаторы и наполнители. Такой подход позволяет использовать ее для гидроизоляции кровли при герметизации швов кровельных материалов.
Но самым значительным отличием этого вида от обычной гидроизоляционной мастики Bitumast является то, что в нее добавлена мелкодисперсная резиновая крошка, которая увеличивает не только толщину, но и прочность гидроизоляционного слоя.
Наряду с этим состав резинобитумной мастики содержит вещества препятствующие коррозии металла. Это позволяет значительно расширить область ее применения и использовать как в работах по гидроизоляции фундамента в и бетонных поверхностей, так и для антикоррозионной защиты трубопроводов, стальных деталей строительных конструкций и даже для обработки порогов и арок автомобилей.
Посмотрите также материал о свойствах кровельной мастики Bitumast >>>
Применение резинобитумной мастики Bitumast
Резинобитумную мастику можно наносить кистью или шпателем на чистую и сухую поверхность. Если обрабатываемые конструкции имеют сложную форму или обладают высокой пористостью или впитываемостью, то необходимо предварительно обработать их специальным битумным праймером Bitumast.
Эта мастика совместима с большинством битумных или полимеро-битумных материалов, что позволяет наносить ее поверх старых покрытий или совмещать с большим количеством различных гидроизоляционных составов.
Кроме антикоррозийной составляющей резинобитумная мастика Bitumast содержит антисептические добавки, которые эффективно препятствуют появлению на обработанной ею поверхности плесени, грибка и различных растений.
Не следует также допускать попадания мастики на кожные покровы, в глаза и пищевод. Обязательно при ее использовании применять защитную одежду и очки.
Вас также может заинтересовать информация о гидроизоляции подвала и цоколя >>>
Основные технические характеристики резинобитумной мастики Bitumast
Ознакомьтесь с основными физико-химическими свойствами и техническими характеристиками резинобитумной мастики Bitumast, купить которую Вы сможете в нашей компании как оптом, так и в розницу.
| Основные характеристики | |
|---|---|
| Основные характеристики | |
| Использование | внутри / снаружи |
| Форма выпуска | готовый состав |
| Способы нанесения | кисть, валик, шпатель |
| Время высыхания одного слоя при 20 °С | не более 24 часов |
| Температура нанесения | не ниже -5°С |
| Средний расход при толщине слоя 0,5 мм | 0,5 л/м2 |
| Прочность сцепления | с бетоном, не менее – 0,2 МПа; с металлом, не менее – 0,2 МПа; |
| Гибкость на брусе, r=5 мм, при -5 °С | трещин нет |
| Фасовка | жестяная банка 2л, пластиковое ведро 5 л, жестяная канистра 21,5 л. |
| Срок хранения | 24 месяца |
| Температура хранения | -30°С до +50°С |
Посмотрите также информацию о гидроизоляционном материале Пенофол >>>
Цена резинобитумной мастики Bitumast за 1 емкость (жестяная банка или канистра)
Наша компания является региональным представителем компании ООО «ХимТоргПроект» в Москве, и поэтому предлагает низкие отпускные цены на продукцию этого предприятия. При крупных закупках и больших оптовых заказах на поставку резинобитумной мастики Bitumast оптовая цена оговаривается отдельно.
| Фасовка | банка 2 л | ведро 5 л | канистра 21,5 л |
|---|---|---|---|
| Цена (с НДС), руб | – | – | – |
ogne-teplo-zaschita.ru
Резинобитумная мастика ПРОФИМАСТ
Доступная гидроизоляция
Звонок по России бесплатный
Область применения и описание материала
Резинобитумная мастика – состав на основе высококачественного изоляционного битума, органического растворителя, пластификатора, наполнителя и гербицидной добавки.
Рекомендуется использовать для заделки швов и трещин кровельных покрытий, герметизации мест примыканий, укладки рулонных кровельных материалов, обеспечения пароизоляции при устройстве кровельных систем.
Резинобитумная мастика совместима с большинством битумных и битумно-полимерных материалов, обладает густой консистенцией, не растекается в горизонтальных швах и трещинах. Содержит гербицид, препятствующий росту растений, а также распространению мхов и лишайников в кровельном полотне. Не содержит толуола и других токсичных растворителей.
Технические характеристики
Время высыхания одного слоя при 20оС до степени 3, ч, не более 24
Массовая доля нелетучих веществ, %, не менее 80
Температура размягчения сухого остатка, оС, не менее +70оС
Прочность сцепления с бетоном, МПа, не менее 0,1
Водопоглощение в течение 24 ч, % по массе, не более 2
Средний расход, не более 1 кг/м2,при рекомендуемой толщине слоя 0,5 мм
Способ применения
Перед применением, резинобитумную мастику тщательно перемешать по всему объёму. При необходимости возможно разбавление уайт-спиритом, сольвентом или бензином-растворителем (не использовать автомобильный бензин, так как пары его могут быть ядовиты). При работе в условиях отрицательных температур, мастику рекомендуется отогреть в тепляках в течение суток при температуре не менее +15ºС. При нанесении мастики, поверхность должна быть сухой, предварительно очищенная от грязи, непрочных остатков старого покрытия, снега и наледи. Пористые основания необходимо обработать битумным праймером “Profimast”. Ржавые металлические поверхности можно зачистить механическим способом. Влажные поверхности рекомендуется просушить при помощи газовых горелок. Мастика наносится при помощи шпателя, кисти или швабры. Мастику допускается использовать при окружающей температуре не ниже +5ºС и отсутствии осадков.
Хранить в плотно закрытой таре при температуре от минус 30ºС до плюс 50ºС. Предохранять от воздействия влаги и прямых солнечных лучей, вдали от нагревательных приборов и открытых источников огня. Не хранить в жилых помещениях и в контакте с продуктами питания. Держать в недоступном для детей месте. Гарантийный срок хранения при условии герметичной упаковки – 36 месяца.
ООО “ХимТоргПроект” Россия, Санкт-Петербург,
Трамвайный проспект, д.14, офис 202
Все права защищены. 2017 г.
profimast.ru
Способ изготовления резинобитумной мастики
Изобретение относится к области строительства и может быть использовано при изготовлении резинобитумных мастик для гидроизоляции труб и подземных сооружений, а также при строительстве и ремонте напольных и кровельных покрытий. Кроме того, резинобитумная мастика может использоваться в качестве антикоррозионного покрытия днищ автомобилей. Сущность изобретения заключается в перемешивании строительного битума, минерального наполнителя, каучуксодержащей добавки и уайт-спирита, в качестве минерального наполнителя используют тальк, а в качестве добавки клей НК марки А на основе натурального каучука. Причем клей вводят после перемешивания битума с тальком и охлаждения смеси до 70-80°С в течение 20-25 мин. Затем в образовавшуюся смесь добавляют уайт-спирит и дополнительно перемешивают при температуре не выше 65-70°С в течение 15-20 мин, при этом компоненты берут в определенном соотношении. Технический результат: повышение теплостойкости и адгезии. 2 табл.
Изобретение относится к области строительства, а более конкретно к технологии производства строительных материалов, таких как резинобитумные мастики, которые могут быть использованы при строительстве и ремонте дорог, кровельных покрытий, для гидроизоляции подземных конструкций и труб, а также для наклейки паркета, фанеры и укладки рулонных покрытий пола.
Известен способ изготовления битумно-каучуковой мастики путем смешивания каучука, битума, антиоксиданта, модифицирующей добавки и наполнителя. В этом способе в качестве каучука используют хлоропреновый каучук, этиленпропиленовый каучук, хлоркаучук и низкомолекулярный 1,2-полибутадиен. Затем дополнительно вводят вулканизирующий агент и синтетическую смолу, при этом перед смешиванием с битумом хлоропреновый каучук, этиленпропиленовый каучук, хлоркаучук, низкополимерный 1,2-полибутадиен диспергируют в органическом растворителе с антиоксидантом и перемешивают в течение 15-30 мин, затем в полученную смесь вводят остальные компоненты и перемешивают 30-60 мин, причем весь процесс ведут при температуре 20-50oC, а компоненты берут в определенном отношении, (см. патент РФ N 2139904 за 1999 г.) [1]. Недостатком известного способа является низкая теплостойкость полученной с его помощью мастики. Наиболее близким по технической сущности и числу общих признаков является способ изготовления битумного состава при приготовлении гидроизоляционной мастики, включающий следующую последовательность действий и температурно временных параметров. Мастику изготавливают путем смешивания разогретого битума с минеральным наполнителем, после которого полученную смесь охлаждают до 70-80oC, затем поэтапно вводят в нее каучукосодержащую добавку и уайт-спирит, перемешивая компоненты до образования однородной массы, (см. а.с. СССР N 1110791 за 1982 г.) [2]. Недостатком данного способа также является недостаточная теплостойкость получаемой мастики и слабая адгезия к материалам. Задача, на решение которой направлен предлагаемый способ, заключается в повышении физико-механических свойств мастики путем придания ей высокой теплостойкости и адгезии к материалам, что позволяет достичь технического результата, заключающегося в расширении диапазона температурной устойчивости от -75oC до +75oC (теплостойкость -150oC). Вышеуказанный технический результат достигается за счет того, что в способе изготовления резинобитумной мастики путем смешивания разогретого битума с минеральным наполнителем, после которого полученную смесь охлаждают до 70-80oC, затем поэтапно вводят в нее каучукосодержащую добавку и уайт-спирит, перемешивая компоненты до образования однородной массы, согласно изобретению в качестве минерального наполнителя используют тальк, а в качестве каучукосодержащей добавки – резиновый клей НК марки А на основе натурального каучука, причем клей вводят после охлаждения смеси битума с тальком, а образовавшуюся смесь дополнительно перемешивают в течение 20-25 мин, после чего температуру полученной смеси доводят до 65-70oC, добавляют в нее уайт-спирит и вновь перемешивают в течение 15-20 мин, при этом вышеуказанные компоненты берут в следующем соотношении, мас.%: Битум строительный – 60,4-80,2 Тальк – 0,7-2,0 Резиновый клей НК марки А – 0,8-1,1 Уайт-спирит – 18,0-37,8 В качестве битума используют строительный нефтебитум марки БН-3,5 ГОСТ 6617-76; тальк – в соответствии с ГОСТ 19729-74; уайт-спирит -с ГОСТ 3134-78; клей резиновый НК марки А – с ГОСТ 2199-78. При изготовлении битумных полимерных композиций известно использование в качестве минерального наполнителя талька (см. патент РФ N 2086597 за 1997 г. ) [3] . Однако использование талька в известной совокупности компонентов не позволяет достичь заявленного технического результата по повышению теплостойкости, что связано с отсутствием в составе [3] резинового клея НК марки А на основе натурального каучука. Известен клей для шпал и рельсовых скреплений, в состав которого входит, кроме эпоксидной смолы и полиэтиленполиамина, натуральный каучук, растворенный в бензине “Калоша” (см. вышеуказанную заявку РФ N 95114867/11, опубл. 20.08.1997 г. ) [4] . Данный клей, в составе которого отсутствует битум и тальк, также не может обеспечить высокой теплостойкости, т.е. добиться вышеназванного технического результата. В связи с тем, что заявителем не обнаружено источников информации, в которых бы присутствовала общая совокупность указанных в формуле изобретения существенных признаков, можно сделать вывод о соответствии заявленного технического решения критериям изобретения “новизна” и “изобретательский уровень”. Способ реализуется следующим образом. Для изготовления резинобитумной мастики в смеситель из автогудронатора загружают 3,2 куб. м битума строительного нефтяного при температуре 170-200oC с учетом того, что объемный вес битума при 170oC равен 0,9, а при 200oC – 0,87. Затем в смеситель засыпают тальк в количестве 70-80 кг, постоянно перемешивая смесь. По окончании перемешивания битумно-тальковая смесь охлаждается до температуры 70-80oC, после чего в нее с помощью дозатора заливают резиновый клей НК марки А на основе натурального каучука в количестве 60 кг при постоянном перемешивании в течение 20-25 мин. Далее с использованием объемного дозатора (при помощи насоса) в смеситель заливают уайт-спирит в количестве 800 л при температуре 65-70oC и перемешивают 15-20 мин. Перемешивание в смесителе всех компонентов мастики производится до получения однородной массы. Готовую мастику самотеком или с помощью насоса при температуре не ниже 40-50oC сливают во фляги и закупоривают. Изобретение иллюстрируется следующими примерами. Пример 1. В смеситель загружают нагретый битум строительный нефтяной и тальк при следующем соотношении компонентов в мас.%: битум – 60,4, тальк – 0,7 и перемешивают, полученную смесь охлаждают до 70-80oC, после чего добавляют резиновый клей НК марки А на основе натурального каучука в количестве 1,1 мас.%, перемешивая постоянно в течение 20-25 мин, а затем добавляют уайт-спирит в количестве 37,8 мас.% при температуре 65-70oC и снова перемешивают в течение 15-20 мин до образования однородной массы. Пример 2. В смеситель загружают нагретый строительный нефтебитум и тальк при следующем соотношении компонентов в мас.%: битум – 80,2, тальк – 1,0 и перемешивают. Смесь охлаждают до 70-80oC и добавляют в нее резиновый клей НК марки А в количестве 0,8 мас.% при постоянном перемешивании в течение 20-25 мин, после чего в образовавшуюся смесь добавляют уайт-спирит в количестве 18,0 мас.%. Примеры конкретного выполнения предлагаемой и известной мастики приведены в табл. 1, а их свойства в табл. 2. Предлагаемый способ изготовления резинобитумной мастики позволяет повысить по сравнению с прототипом температуроустойчивость. Полученная предложенным способом резинобитумная мастика может быть использована в качестве антикоррозионного покрытия днищ автомобилей.Формула изобретения
Способ изготовления резинобитумной мастики путем смешивания разогретого битума с минеральным наполнителем, после которого полученную смесь охлаждают до 70 – 80 oC, затем поэтапно вводят в нее каучукосодержащую добавку и уайт-спирит, перемешивая компоненты до образования однородной массы, отличающийся тем, что в качестве минерального наполнителя используют тальк, а в качестве каучукосодержащей добавки – резиновый клей НК марки А на основе натурального каучука, причем клей вводят после охлаждения смеси битума с тальком, образовавшуюся смесь дополнительно перемешивают в течение 20 – 25 мин, после чего в смесь с температурой 65 – 70oC добавляют уайт-спирит и вновь перемешивают в течение 15 – 20 мин, при этом вышеуказанные компоненты берут в следующем соотношении, мас.%: Битум строительный – 60,4 – 80,2 Тальк – 0,7 – 2,0 Резиновый клей НК марки А – 0,8 – 1,1Уайт-спирит – 18,0 – 37,8
РИСУНКИ
Рисунок 1, Рисунок 2MM4A Досрочное прекращение действия патента из-за неуплаты в установленный срок пошлины заподдержание патента в силе
Дата прекращения действия патента: 17.10.2010
Дата публикации: 10.12.2011
www.findpatent.ru
Битумная мастика: инструкция по применению
Инструменты и инвентарь: для нанесения могут использоваться кисть, валик, шпатель. Можно наносить методом распыления. Для разбавления использовать уайт-спирит. Рекомендуется применять защитный костюм, перчатки, очки.
Для каких поверхностей может применяться: металл, бетон, дерево.
Погодные условия: отсутствие осадков и температура воздуха выше -5 С.
Подготовка поверхности: поверхность должна быть сухой, без снега и наледи, очищенная от пыли и грязи, остатков старого покрытия. Пористые поверхности рекомендуется обработать битумным праймером Bitumast. Ржавые металлические поверхности зачистить механическим способом и обработать преобразователем ржавчины Bitumast.
Подготовка мастики: При работе в условиях отрицательных температур, гидроизоляционную мастику рекомендуется отогреть в течение суток при температуре не менее +15 С. Перед применением, гидроизоляционную мастику тщательно перемешать по всему объёму. При необходимости возможно разбавление уайт-спиритом.

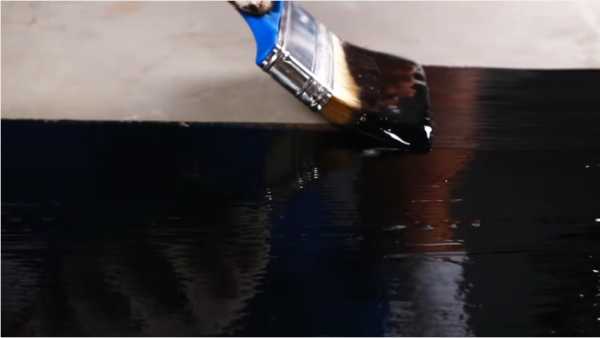

Нанесение мастики: Мастика наносится равномерным слоем, который не должен быть слишком густым или создавать потеки. Если поверхность горизонтальная, то наносить мастику следует снизу вверх. После нанесения первого слоя необходимо дать ему подсохнуть в течение 6 часов, после чего нанести второй (и последующие, если необходимо).
Расход материала: 0,5 л/м. кв, при рекомендуемой толщине слоя 0,5 мм. Расход мастики зависит от типа обрабатываемой поверхности. Для уменьшения расхода рекомендуется предварительно обработать поверхность битумным праймером.
Хранение: Хранить в плотно закрытой таре при температуре от минус -30 С до плюс +50 С. Предохранять от воздействия влаги и прямых солнечных лучей, вдали от нагревательных приборов и открытых источников огня. Не хранить в жилых помещениях и в контакте с продуктами питания. Держать в недоступном для детей месте. Гарантийный срок хранения при условии герметичной упаковки — 24 месяца. Гарантийный срок продукции в металлической таре — 36 месяцев.
Меры предосторожности: Не использовать внутри жилых и замкнутых помещений. Гидроизоляционная мастика огнеопасна! Работы с гидроизоляционной мастикой проводить на открытом воздухе, не курить. Исключить наличие нагревательных приборов и открытых источников огня. Не допускать попадания гидроизоляционной мастики на кожные покровы, в глаза и пищевод, применять защитные костюмы, перчатки и очки. При попадании гидроизоляционной мастики на кожу — удалить ветошью и смыть загрязнение мыльной водой. При попадании гидроизоляционной мастики в глаза — промыть большим количеством проточной воды и при необходимости обратиться за медицинской помощью. При попадании гидроизоляционной мастики в пищевод — НЕ вызывать рвоту, немедленно обратиться за медицинской помощью и показать этикетку.
Рекомендуем посмотреть наш обучающий ролик по применению гидроизоляционной мастики BITUMAST
Битумные мастики марки Bitumast:
Гидроизоляционная битумная мастика — применяется для обмазочной гидроизоляции
Каучукобитумная мастика — применяется для обмазочной гидроизоляции и приклеивания рулонных материалов
Кровельная битумная мастика — применяется для ремонта кровли, заделке швов и трещин
Резинобитумная мастика — применяется для обмазочной гидроизоляции и антикоррозийной защиты
bitumast.com
Мастика битумная: виды, назначение, применение
Мастика – это специальная пластичная смесь для склеивания и приклеивания, заполнения швов и трещин, цементирования с целью создания водонепроницаемой поверхности. В строительстве, ремонте и защите от коррозии битумные, латексные, полимерные мастики очень популярны и востребованы. Заводом «Гидроизоляционные материалы» производится мастика битумная на органическом растворителе.
Строительные материалы на основе битума предназначены для решения таких задач как:
- устройство и ремонт кровли, фундамента, перекрытий, дорожного покрытия;
- защита конструкций и деталей от коррозии;
- создание бесшовного водонепроницаемого гидроизоляционного покрытия.
Битумные мастики производятся по ГОСТ или по ТУ и различаются по способам производства, нанесения и виду специальных функциональных добавок.
Основные показатели качества продукции отображают технические характеристики:
- эластичность,
- показатели адгезии,
- диапазон рабочих температур,
- гибкость.
Для того чтобы определить область применения состава, нужно оценить следующие показатели:
- прочность сцепления с основанием,
- водонепроницаемость,
- показатели условной вязкости,
- температуру размягчения.
Битумные мастики классифицируются по технологическому способу применения и делятся на горячие и холодные.
Битумные мастики горячего применения
Горячие мастики производятся на основе окисленного битума с добавлением наполнителей. Продукция производится и продается в брикетах, которые упакованы в специальную пленку и картонные коробки. Особенность таких мастик заключается в том, что перед применением их необходимо разогреть до температуры 150-180 °С. После нагрева мастики готовы к нанесению.
Горячие битумные мастики обладают высокой проникающей способностью, водоотталкивающими и приклеивающими свойствами. Применяются для кровли, при строительстве дорог, для защиты от коррозии строительных конструкций из бетона, дерева, металла, для герметизации деформационных швов бетонных и асфальтобетонных покрытий автомобильных дорог, парковок, мостовых конструкций, при устройстве трамбортов, для гидроизоляции фундаментов, промышленных полов.
Преимущества горячих битумных мастик
- прочное эластичное покрытие,
- безусадочная защитная пленка,
- возможность производства работ при минусовых температурах,
- стойкость в агрессивных средах,
- высокая адгезия,
- приемлемая цена.
Несмотря на все плюсы, горячая мастика требует четкого соблюдения рекомендаций и правил производства строительно-монтажных работ и выполнения правил безопасности на строительном объекте.
Битумные мастики холодного применения
Холодные мастики – это готовые к применению составы на основе битума с добавлением функциональных добавок. В зависимости от вида добавок, которые улучшают прочность и эластичность, материалы делятся по ГОСТ на битумно-полимерные, резинобитумные, битумно-каучуковые, битумно-масляные и т. д. Каждый вид отличается между собой степенью эластичности, классом прочности, температурным режимом эксплуатации. По способу нанесения холодная битумная мастика без каких-либо существенных особенностей. Так, при ручном методе нанесения используются малярные кисти с жесткой щетиной, коротковорсистый закаточный валик или швабра.
Кровельная. Представляет собой состав на основе кровельного битума, органического растворителя, пластификатора и минеральных добавок. Мастика для кровли ECOMAST специально разработана и адаптирована для работы кровельщиков. Применяется для заделки швов, трещин, приклеивания рулонных кровельных материалов, а также для герметизации мест примыканий; создает эластичный и бесшовный слой, обладает экономичным расходом, легко наносится.
Гидроизоляционная. Призвана защищать конструкции от коррозии и выполнять функции по защите от влаги. Эта обмазочная гидроизоляция, которая подходит для подвалов, лоджий, фундаментов и прочих бетонных и деревянных конструкций. Продукция отлично сохраняет свои эксплуатационные свойства в слабо- и средне агрессивных грунтах.
Резинобитумная. Предназначена для антикоррозионной защиты. В ее состав на основе изоляционного битума входят такие компоненты как мелкодисперсная резиновая крошка и ингибитор коррозии. Применяется для защиты металлических конструкций, различных емкостей, трубопроводов, элементов кровли и фундамента, а также для защиты днищ автомобилей. Преимущества резинобитумной мастики: увеличение срока службы конструкций, деталей, элементов; высокая адгезия; создание плотного вибродемпфирующего слоя.
Битумно-полимерная. В состав входят полимерные наполнители. Полимерно-битумная мастика ECOMAST производится на основе битума, модифицированного искусственным каучуком, органического растворителя, пластификатора и минерального наполнителя, обладает отличной гидроизолирующей способностью и имеет высокую адгезию. Продукт применяется для гидроизоляции заглубленных фундаментов, а также для приклеивания кровельных и гидроизоляционных материалов к металлическим и бетонным основаниям. Производить работы можно в условиях отрицательной температуры (до минус 10 °C).
poly-roof.ru
