Расчет звукоизоляции перекрытия, как его выполнить и зачем он нужен?
Когда разговор идет о надобности проведения звукоизоляции конструкций в вашем доме, людьми подразумеваются различные процедуры. Обыкновенный человек заинтересован в количестве денег, которые придется вложить в данную процедуру.
Профессионалов в данном деле волнуют трудные расчеты касательно силы механических колебаний молекул воздуха (звуковые колебания) и грамотного расположения необходимых препятствий. Данная статья поможет отыскать золотую середину в данных расчетах и провести расчет звукоизоляции перекрытия.
Акустика
К сожалению, не все могут произвести расчет звукоизоляции всех конструкций в вашей квартире. Это может сделать только настоящий профессионал, который получал для этого образование в данной сфере. Сложность заключается в том, что необходимо взять во внимание толщину конструкции, материал, из которого конструкция сделана, и определить характеристики перекрытия. Кроме этого берутся во внимание размеры и расстановка элементов.
Но такая серьезная, продуманная звукоизоляция нужна лишь для звукозаписывающей студии. Обычно шумоизоляция проводится в квартире для того, чтобы не слышать разговоры у соседей, крики с улицы и так далее. Чтобы достичь настоящего комфорта и уюта стены и перекрытия в квартире должны согласовываться с индексом звукоизоляции.
Индекс звукоизоляции
Под индексом звукоизоляции следует подразумевать способность материала отображать звуковые колебания в определенной области распространения. Индекс звукоизоляции подразделяется на два типа: индекс звукоизоляции механических колебаний молекул воздуха и ударных шумов. Ударные шумы имеют распространение через компоненты квартиры (стены, перекрытия и другие).
Различать данные типы индекса звукоизоляции очень трудно – воздушный шум становится структурным. В строительных магазинах продавцы имеют в виду только один звуковой индекс – это воздушный, так как практически все звуки передаются по воздуху.
Каждая определенная ограждающая конструкция имеет свой приемлемый индекс звукоизоляции:
- Стены, находящиеся в квартире, стенки, разделяющие на части помещение (перегородки). В данном случае индекс звукоизоляции для лучшего комфорта должен равнять 54 децибела. При более нижнем уровне шумоизоляции вы не добьетесь должного комфорта.
- У перегородок, которые разделяют комнаты и кухню от комнат индекс звукоизоляции должен равняться 43 децибела.
- У перегородки, расположенной между комнатами и санузлом наиболее приемлемый индекс звукоизоляции равняется 50 децибелам.
В зависимости от увеличения толщины перекрытия и плотности материала, из которого сделана перегородка, растет и звукоизоляционный индекс. Приблизительно высчитать индекс звукоизоляции вы можете самостоятельно. К примеру, шепот человека равняется 20 децибелам, а обыкновенный разговор – 45-50 децибел, крики – 70 децибел.
Если вы свободно слышите разговоры ваших болтливых соседей, следовательно, индекс звукоизоляции равняется 35-40 децибел. В данном случае звукоизоляцию необходимо увеличить на двадцать децибел. Такой материал вы можете отыскать на любом строительном рынке или магазине.
Отсутствие одного или двух децибел могут восприниматься, как отсутствие целых десять. Это происходит потому, что каждый человек воспринимает звук по-своему и его слух устроен индивидуально.
Коэффициент поглощения звука
Брать во внимание только звукоизоляционный индекс нельзя, необходимо еще учитывать коэффициент поглощения звука. Что подразумевается под понятием коэффициент поглощения звука? Это означает, что материал способен уменьшать силу шума. Материал должен иметь зернистую, мягкую структуру. Как только звук попадает в такую среду, ему тяжело преодолеть все возникшие препятствия.
Данный параметр замеряется на шкале от нуля до одного. Материалы, у которых коэффициент звукопоглощения близится к нулю, индекс звукоизоляции высокий. Комбинации этих свойств невозможно найти, но существуют ЗИПС-панели, которые можно моментально прикрепить при помощи саморезов.
Для того, чтобы получить качественную шумоизоляцию вашего жилого помещения, нужно комбинировать и рассчитывать звукоизоляционный индекс и коэффициент поглощения звука одновременно. То есть нужно создать конструкцию, состоящую из множества слоев.
В данной конструкции должен иметься один слой мягкого материала (минимально), один слой твердого материала (минимально). Желательно также должна иметься воздушная прослойка. Это необходимо для того, чтобы звук, попадая в разные слои, мог терять свою силу.
Расчет звукоизоляции ограждающих конструкций
Чтобы достичь максимальной звукоизоляции, шумоизоляции одного какого-то компонента не подойдет. Для этого необходимо проводить комплексную шумоизоляцию. В самом начале важно рассчитать площадь всех поверхностей, которые будут подвергаться отделочным работам. Если вы собираетесь изолировать от шума стены и потолок, то перед этим их необходимо покрыть минеральной ватой, а затем обшить гипсокартонными листами (ГКЛ) – так вы получите сочетание материалов, которые имеют разные параметры.

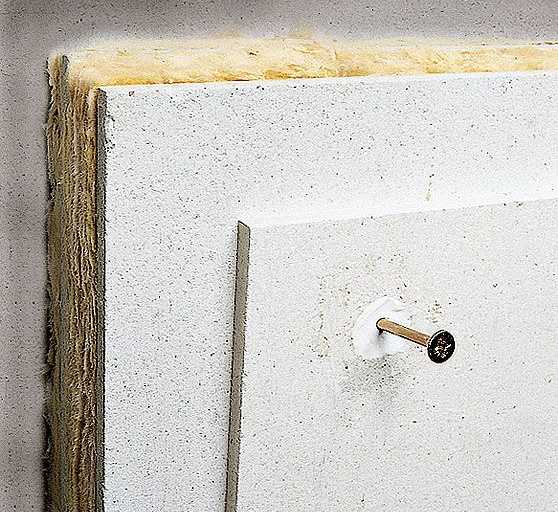

Минвата является отличным материалом для утепления. Гипсокартонные листы вы дополнительно может покрыть натяжной пленкой, так как данный материал также является отличным шумоизолятором.
Для гипсокартонных листов вам будут нужны специально предназначенные профили и крепежные элементы (виброподвесы). Основное преимущество виброподвесов заключается в том, что эти крепежные элементы не делают контакт со стеной жестким, тем самым вибрации звука не могут передаваться.
Вы можете сберечь свои денежные средства на покупке всех этих дорогих материалов, приобретя демпферную ленту. Ее нужно укладывать во всех участках, где имеются жесткие контакты.
Если вы собираетесь шумоизолировать пол, то кроме установки технологии плавающего пола, вам следует уложить отдельный слой лёгкий теплоизоляционный материал из стеклянных волокон (стекловата). Сверху этого слоя нужно по очереди проводить укладку брусков. Между данными брусками следует уложить минеральную вату. Вся полная конструкция отделывается плотным материалом.
В качестве плотного материала подойдут древесно-волокнистая плита средней плотности (МДФ) или гипсоволокнистые листы (ГВЛ). Но помните, что нужно использовать демпферную ленту, ее необходимо провести вдоль всей стены (для изоляции всех жестких контактов). В конце вы уже стелите то напольное покрытие, которое вам необходимо.
Владельцы квартир, помещения которых находятся вертикально друг к другу не могут договориться о совместной звукоизоляции. Но так как от шума, образованного от ударов, страдает владелец нижней квартиры, шумоизоляцией заняться придется именно ему. Но все равно в независимости от качественной шумоизоляции потолка, вы не сможете сдержать двадцать децибел звука, если ваш сосед сверху не изолирует пол.
В настоящее время одним из самых действенных компонентов звукоизоляции потолка является каркасный потолок, расположенный на виброподвесах.
Во время строительства или капитального ремонта бывают две опасности при шумоизоляции ударного звука. Самая первая опасность состоит в том, что звукоизоляция не будет проведена, так как можно посчитать, что она не нужна и затрата на нее будут излишними. Вторая опасность заключается в том, что шумоизоляция будет проведена, но с местами плотного соприкосновения стяжки с несущей конструкцией перекрытия или со стеной (звуковые мостики).
Итог
Перед шумоизоляцией вашей квартиры, следует рассчитать шумоизоляцию ограждений конструкции вашей квартиры. Произвести расчет звукоизоляции ограждающих конструкций является работой специалистов. Произвести расчет уровня шума в вашем помещении самостоятельно можно только приблизительно. Вы получите неточные значения. Также для снижения шума в вашей квартире, вы можете использовать специально предназначенный поглотитель шума.
При проведении любых работ, связанных со звукоизоляцией, необходимо со всем вниманием относиться к трудности передачи шумного звука в помещении, который передается косвенно. Если вы будете игнорировать данный факт, то не получите должно акустического эффекта.
teplota.guru
Расчет звукоизоляции помещений – что нужно знать о звуке?
Говоря о необходимости провести расчет звукоизоляции помещений, стен или перекрытия, люди имеют в виду разные процессы. Например, обывателей интересует объем средств, которые необходимо потратить, а специалистов – сложные вычисления относительно силы звуковых волн и правильной расстановки препятствий. Что ж, попробуем найти золотую середину между этими вычислениями.
Акустические хитрости – чему не учат в школе?
Чему-чему, а этим навыкам в школе нас не учат – расчет звукоизолирующих конструкций под силу провести только действительно опытным специалистам со специальным образованием. Сложность подсчетов заключается во многих факторах: требуется учесть толщину всех перекрытий, из какого материала они сделаны, какими характеристиками обладают. Помимо этого, учитываются и параметры помещения, его размеры и расстановка компонентов.
По правде говоря, столь сложные расчеты необходимы только в тех случаях, когда звукоизолировать предстоит помещения для профессиональной звукозаписи, озвучивания или радио-рубки. В обычной квартире такая звукоизоляция необходима разве что в тех случаях, если вы днями напролет планируете музицировать или распевать оперные арии вперемешку со старым-добрым рок-н-ролом.
Однако большинство простых обывателей всего-навсего стремятся оградить себя от шума: криков ребятни во дворе, бурного обсуждения футбольного матча за стеной, лая собаки сверху и плача ребенка снизу. Кстати, не стоит считать бездушными людей, которые раздражаются от детского плача – его уровень достигает 70 с лишним дБ, это при том, что рекомендованный минздравом уровень шума днем не должен превышать 45 дБ, а ночью и того меньше – 35 дБ. Для достижения такого уровня комфорта все конструкции в нашем доме должны соответствовать определенному индексу звукоизоляции.
Индекс звукоизоляции – параметр тишины
Под индексом звукоизоляции следует понимать возможность материала отражать звуковые и ударные волны в определенном диапазоне. Этот параметр разделяют на две категории: индекс изоляции воздушных шумов (звуковые волны, распространяющиеся по воздуху) и индекс изоляции ударных звуков. Последние распространяются через элементы конструкции здания: перекрытия, перегородки, стены.
Впрочем, разграничить эти параметры достаточно тяжело – тот же воздушный шум превращается в структурный, когда мы слышим разговор соседей за стеной, а ударный порождает воздушные звуковые волны, которые мы непосредственно и слышим. Поэтому чаще всего продавцы материалов и обыватели подразумевают один индекс – воздушный, поскольку именно по воздуху и передается большинство шумов.
Для разных типов ограждающих конструкций существует свой, оптимальный индекс звукоизоляции воздушного шума.
- Стены в вестибюлях, внутри квартир, перегородки между квартирами и коридорами – индекс звукоизоляции на уровне 54 дБ обеспечивает высокую степень комфорта. Индекс на уровне 52 дБ – средняя степень и на уровне 50 дБ – низкая.
- Перегородки между комнатами, комнатами и кухней – 43 дБ обеспечивают высокий уровень комфорта, 41 и 42 считаются низким и средним уровнями.
- Перегородка между комнатами и туалетом – оптимальный индекс для этого участка стены находится в рамках 47-50 дБ.
Индекс звукоизоляции растет, в зависимости от толщины перегородок и плотности материала. При этом увеличение толщины перегородок специально для улучшения звукоизоляции – самый затратный и неэффективный метод. В таких случаях говорят, что овчинка выделки не стоит – увеличение толщины стены вдвое улучшит звукоизоляцию всего на 10-15 дБ. Высчитать нынешний индекс звукоизоляции стен вы можете, ориентируясь на доносящиеся к вам звуки. Например, шепот имеет силу в 20 дБ, обычный разговор – около 45 дБ, ссора или плач ребенка – до 70 дБ.
Если к вам от соседей доносятся даже их разговоры, значит, стена между вашими квартирами имеет индекс звукоизоляции ниже 45 дБ. Расчет звукоизоляции стен в таком случае прост: усилив индекс на 15-20 дБ, вы перестанете слышать соседей. Найти нужный материал с таким индексом на стройрынке не составит большого труда.
Следует отметить, что чисто психологически снижение уровня шума на 1-2 дБ порой воспринимаются на все 10 дБ. Дело в том, что у каждого человека свой “болевой порог” восприятия звука, сформированный индивидуально. Кто-то совершенно не замечает шум компьютера, а кто-то не может уснуть под тиканье часов – для этих людей изменения уровня шума будут ощущаться совершенно по-разному.
Коэффициент поглощения звука – разделяй и властвуй!
Помимо индекса звукоизоляции, нужно учитывать в расчетах еще и коэффициент звукопоглощения. Под данным термином подразумевается способность материалов поглощать и уменьшать силу звука – такая способность числится за мягкими, ячеистыми, зернистыми и ворсистыми структурами, которые имеют хаотическое строение. Попадая в такую среду, звук должен преодолеть множество мелких преград. Измеряется коэффициент на шкале от 0 до 1 – материалами, пригодными для выполнения роли звукопоглощающего слоя, считаются варианты с коэффициентом от 0,4, при слое материала от 5 до 10 см, в зависимости от того, сколько вы можете позволить себе выделить пространства от стен под звукоизоляцию.
Материалы, коэффициент поглощения которых стремится к нулю, как правило, имеют высокий индекс звукоизоляции – то есть хорошо отражают звук. Сочетания этих параметров в одном материале не существует, правда, есть готовые ЗИПС-панели, которые можно сразу клеить или крепить с помощью саморезов к стене.
Если вы хотите действительно получить качественную изоляцию квартиры, необходимо комбинировать и просчитывать как индекс звукоизоляции, так и коэффициент поглощения. Проще говоря, необходимо делать многослойную конструкцию, в которой будет как минимум один слой мягкого материала, один слой твердого и по возможности воздушная прослойка. Доказано, что, попадая из одной среды в другую через воздушную прослойку, звук еще больше теряет силу.
Расчет звукоизоляции ограждающих конструкций – проводим подсчеты
Достичь весомого эффекта шумоизоляции можно лишь при комплексном подходе – когда звукоизолируются не только стены, но и пол, потолок, двери, окна, трубы и розетки. Поэтому первым делом необходимо посчитать площади всех мест, которые будут подвергнуты отделке.
Потолок и стены лучше всего покрыть слоем минваты и обшить гипсокартоном – вот вам и комбинация материалов с разными свойствами. К тому же, минеральная вата считается очень хорошим утеплителем. Потолок вместо гипсокартона вы можете скрыть за натяжной мембраной, которая также считается хорошим звукоизолятором.
Для гипсокартона на стены и потолок вам потребуются также специальные профили и так называемые виброподвесы – крепежи, которые не создают жесткого контакта со стеной, а значит, не передают звуковые вибрации.
Впрочем, вы можете сэкономить на приобретении специальных и более дорогих фитингов, купив пару мотков демпфирующей ленты. Возьмите за правило каждый крепеж привинчивать к стене, предварительно подложив отрезок ленты. Ленту необходимо прокладывать во всех местах жестких контактов: на торцах и ребрах гипсокартона, на торцах реек и профилей.
На пол, помимо конструкции плавающего пола, не помешает подложить еще и слой стекловаты в виде большого мата. Поверх него поочередно укладываются бруски, между брусками – минеральная вата, и вся эта конструкция обшивается несколькими слоями плотного материала, например, МДФ или ГВЛ. Не забываем о демпфирующей ленте – ее следует проложить по периметру всей стены, изолировать каждый плотный контакт. Поверх финишного слоя чернового покрытия вы можете уложить любое понравившееся вам напольное покрытие.
komfortnyeokna.com
Расчет звукоизоляции производственных помещений
Введение
Одним из неблагоприятных факторов производственной среды является высокий уровень шума. При выполнении основной работы на ВДТ и ПЭВМ (Диспечерские, операторные, управленческие) уровень шума не должен превышать 50 Дб. В помещениях, где работают инженерно-технические работники, осуществляющие лабораторный, аналитический или измерительный контроль, уровень шума не должен превышать 60 Дб.
Снизить уровень шума в помещении с ВДТ и ПЭВМ можно использованием звукопоглощающих материалов с максимальным коэффициентом поглощения.
1. Расчет звукоизоляции производственных помещений.
Расчет звукоизоляции жилых , общественных и производственных зданий сводится к определению требуемой звукоизолирующей способности и выбору типовой ограждающей конструкции.
1.1 Определение требуемой звукоизолирующей способности ограждающей конструкции.
Требуемой звукоизолирующая способность Rтр для каждого элемента ограждений (перекрытие , окно, дверь) расчитывается по формулам :
а) При проникновении шума из помещения с источником шума в смежное изолированное помещение:
(1)
или
(2)
где – суммарный октавный уровень звуковой мощности, излучаемый рассматриваемым источником шума , дБ ;
б) в случае шума из окружающей атмосферы в изолируемое помещение :
(3)
где – суммарный октавный уровень звукового давления , создаваемого всеми рассматриваемым источником шума , в промежуточной расчетной точки А, расположенной на расстоянии 2 м от ограждающей конструкции снаружи изолируемого помещения , дБ;
– активный уровень звуковой мощности каждого из источников шума, дБ.
1.2 Выбор ограждающей конструкции.
Требуемая ограждающая конструкция выбирается из таблицы 1.1-1.4/1/ в зависимости от требуемой звукоизолирующей способности ограждения.
Целесообразной считается та конструкция , звукоизолирующая способность которой в каждой частотой полосе не ниже требуемой. Допускается превышение требуемой по расчету звукоизолирующей способности, но не 3дБ и только по одной октавной частоте.
Если по таблицам не удается подобрать конструкцию, обладающую требуемой звукоизолирующей способностью, необходимо ее запроектировать на основании расчета.
Задача 1.3.10
Запроектировать ограждающие конструкции для кабины наблюдения и дистанционного управления, расположенной в производственном помещении со средним октавным уровнем звукового давления (таблица 1.1)
Таблица 1.1
Уровень звукового давления , дБ, при средней геометрической частоте актавных полос, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
75 | 84 | 105 | 95 | 107 | 110 | 100 | 92 |
Размеры кабины, м:
– длина – 3м;
– ширина – м;
– высота – 4м;
Площадь ограждения – 12 м2
Расчет.
Определим звукоизолирующую способность ограждающих конструкций помещения наблюдения и дистанционного управления, расположенного в помещении по формуле (1.2)
,
где ;
Определим постоянную помещения по формуле:
где – постоянная помещения при частоте 1000 Гц
Расчет сведен в таблицу 1.2
Таблица 1.2
Расчетные величины, дБ | Среднегеометрическая частота, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
М | 0.8 | 0.75 | 0.7 | 0.8 | 1 | 1.4 | 1.8 | 2.5 |
В | 2.88 | 2.7 | 2.52 | 2.88 | 3.6 | 5.04 | 6.48 | 9 |
будет при данной геометрической высоте, дБ: 83.74 68 63 60 57 55 54
Вывод : данной требуемой звукоизолирующей способности соответствует кирпичным перегородкам толщиной 1 кирпич (отштукотуренной с двух сторон).
vunivere.ru
Примеры расчётов звукоизоляции помещения
Пример расчёта на частоте 1000 Гц
µ на частоте 1000 кГц возьмём из графиков на рис. 4.1 [1] µ1000 = 0.001 »
Пример расчёта α` на частоте 1000 Гц
затем по таблице 4.1 [1] находим соответствующее значение среднего коэффициента поглощения αср. αср1000 = 0.214
Пример расчёта требуемого фонда поглощения Атр на частоте 1000 Гц
Атр1000 = αср1000*S∑ = 0.214*290.38 = 62.284
Пример расчёта основного фонда поглощения Аосновной на частоте 1000 Гц
Аосновной1000 = 2.85 + 2.89 + 7.3 + 0.22 + 0.12 + 0.98 = 14.36
Пример расчёта основного фонда поглощения Атреб.доп. на частоте 1000 Гц
Атреб.доп.1000 = Атр1000 – Аосновной1000 = 62.284 – 14.36 = 47.93
Пример расчёта основного фонда поглощения Адоп. на частоте 1000 Гц
Адоп1000 = 10.224 + 37.148 + 9.684 = 57.056
Пример расчёта основного фонда поглощения Асум.доп. на частоте 1000 Гц
Асум.доп.1000 = Адоп1000 + Аосновной1000` = 57.056 + 8.62 = 65.28
Пример расчёта Средний коэффициент поглощения на частоте 1000 Гц
Пример расчётаL`на частоте 1000 Гц
L1000`= – Ln (1 – Lср1000) = -Ln (1-0.23)= 0.26
Пример расчётаТрасч на частоте 1000 Гц
Пример расчёта звукоизоляции помещения на частоте 1000 Гц
Суммарный уровень звуковой мощности, развиваемый тремя агрегатами под студией определяем как:
LP∑ = LP + 10Lgn = 58 + 10Lg3 = 58 + 4,77 = 62,77
BШ считаем по следующей формуле где ВШ1000 и ξ1000 определяем по графикам на рис.3.1 и 3.2 [1].:
BШ = ВШ1000 *ξ1000 = 1,0 * 9 = 0,95
Постоянная тамбура на частоте 1000 Гц:
Постоянная студии:
Требуемая звукоизоляция ограждений для случая, когда источники шума заданы суммарные уровнем звукового давления, определяется по формуле 3.9 [1]
, дБ
например изоляция стены частично смежной с буфетом будет:
, дБ
а изоляция стены частично смежной с комнатой с шумящими агрегатами Lp4 будет:
 |
vunivere.ru
3.3.2 Расчет звукоизоляции помещения, предназначенного для проведения конфиденциальных переговоров
Рисунок 3.9 – Нормативные частотные характеристики звукоизоляции выделенных помещений
Согласно [8], если ограждающая конструкция состоит из нескольких частей с различной звукоизоляцией (например, стена с окном и дверью), изоляцию воздушного шума ограждающей конструкцией R определяют по формуле
R = 10 lg |
|
| S |
| , |
n |
| Si | |||
| ∑ |
| (3.10) | ||
| 10 | 0,1Ri |
| ||
| i=1 |
|
| ||
где Si – площадьi-йчасти, м2;
Ri — изоляция воздушного шумаi-йчастью, дБ.
Если ограждающая конструкция состоит из двух частей с различной звукоизоляцией (R1 >R2),R определяют по формуле
| S1 | +100,1(R1 -R2 ) | ||||
|
| |||||
R = R1 – 10 lg | S | 2 |
|
|
| (3.11) |
|
|
| ||||
|
|
| 1 + | S1 |
|
|
|
|
| S2 | |||
|
|
|
| |||
Методика расчета звукоизоляции помещения, предназначенного для проведения конфиденциальных переговоров
1.Определяем материал и толщину ограждающих конструкций экспериментального помещения.
2.В случае наличия в ограждающих конструкциях дверных и оконных проемов, щелей, отверстий – рассчитываем их площади, а также площади ограждающих конструкций.
3.Звукоизоляцию на среднегеометрических частотах третьоктавных полос каждой из ограждающих конструкций рассчитываем графическим мето-
дом (см. п. 3.2.1).
В случае наличия дверных и оконных проемов, их звукоизоляция на среднегеометрических частотах третьоктавных полос определяется согласно справочным данным (приложения В–Д).
4.В случае наличия в ограждающих конструкциях дверных и оконных проемов, щелей, отверстий – по формулам (3.10–3.11)рассчитываем суммарную звукоизоляцию комбинированных ограждающих конструкций на всех среднегеометрических частотах третьоктавных полос.
5.Строим частотные характеристики ограждающих конструкций, подтверждая точность построения методом интерполяции.
studfiles.net
Расчет звукоизоляции межкомнатной гпсобетонной перегородки.
Цель расчета:определить индекс изоляции воздушного шума расчетный (Rw) и сравнить его с нормативным
Исходные данные
Материал перегородки – гипсобетон
Толщина – 100 мм
Плотность – 1200 кг/м3
Расчет
По табл. 1 [4]
=41
дБ
=41
дБСтроим расчетный график ABCдля конструкции
Находим точку B:
Гц
По табл. 9 [4] Среднегеометрическая частота 1/3-октавной полосы = 315 Гц
Определяем поверхностную плотность ограждения:
кг/м2
Определяем ординату точки В:
дБ
Из точки В влево проводим горизонтальный отрезок ВА, вправо от точки В- отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ
Rc=65 дБ

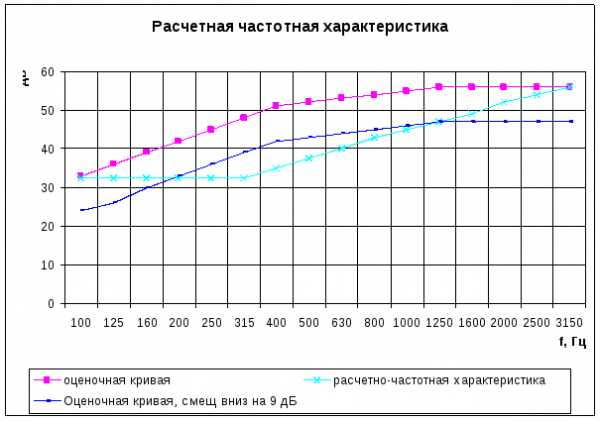

Строим график, сумма неблагоприятных отклонений = 134,5 дБ.
Смещаем оценочную кривую на 9 дБ.
Новая сумма неблагоприятных отклонений
= 30 дБ, что меньше 32 дБ. За величину индекса
изоляции воздушного шума принимаем
значение смещенной кривой в 1/3-октавной
полосе 500 Гц, т.е. Rw=43
дБ, что больше
=41
дБ
Перегородка удовлетворяет требованием звукоизоляции.
Табл. 4.5
№пп | Параметры | Среднегеометрическая частота 1/3-октавной полосы, Гц | |||||||||||||||
100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
1 | Оценочная кривая, дБ | 33 | 36 | 39 | 42 | 45 | 48 | 51 | 52 | 53 | 54 | 55 | 56 | 56 | 56 | 56 | 56 |
2 | Расчетная част. хар-ка, дБ | 32,5 | 32,5 | 32,5 | 32,5 | 32,5 | 32,5 | 35 | 37,5 | 40 | 43 | 45 | 47 | 49 | 52 | 54 | 56 |
3 | Неблагоприятные отклонения | 0,5 | 3,5 | 6,5 | 9,5 | 12,5 | 15,5 | 16 | 14,5 | 13 | 11 | 10 | 9 | 7 | 4 | 2 | – |
4 | Оценочная кривая, смещ вниз на 9 дБ | 24 | 26 | 30 | 33 | 36 | 39 | 42 | 43 | 44 | 45 | 46 | 47 | 47 | 47 | 47 | 47 |
5 | Неблагоприятные откл. от смещеной кривой | – | – | – | 0,5 | 3,5 | 6,5 | 7 | 5,5 | 4 | 2 | 1 | – | – | – | – | – |
6 | Индекс изоляции воздушного шума Rw, дБ |
|
|
|
|
|
|
| 43 |
|
|
|
|
|
|
|
|
А
В
С

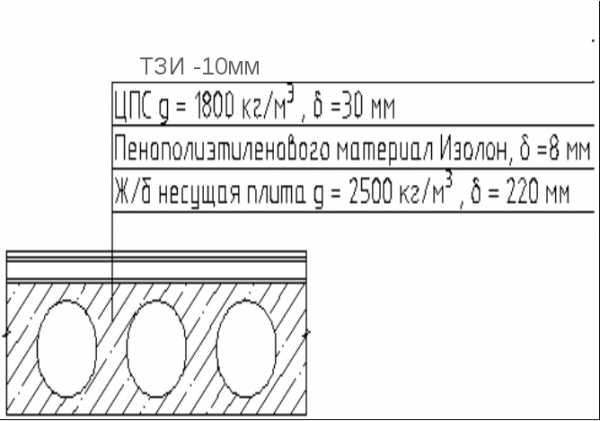

4.3.Расчет на звукоизоляцию воздушного шума междуэтажного перекрытия а. Исходные данные
Перекрытие состоит из железобетонной несущей плиты = 2500 кг/м3 толщиной 220 мм, упругой прокладки из пенополиэтиленового материала Изолон толщиной 8 мм, цементно-песчаной стяжки= 1800 кг/м3 толщиной 30 мм и ТЗУ толщиной 10 мм,= 1600 кг/м3.
B. Цель расчета
1. Определить расчетный индекс изоляции воздушного шума междуэтажного перекрытия Rw.
2. Сравнить расчетный индекс Rw с нормативным Rwн (Rw > Rwн), который определяется по табл.1 СП 23-103-2003. Согласно таблице для домов категории комфортности Б и В нормативный индекс равен Rwн=52 дБ.
C. Расчет
I. Определим индекс изоляции воздушного шума несущей частью перекрытия из многопустотных плит толщиной 220 мм, выполненных из тяжелого бетона плотностью = 2500 кг/м3:
При ориентировочных расчетах индекс изоляции воздушного шума ограждающими конструкциями сплошного сечения допускается определять по формуле (8) СП 23-103-2003:
Rw = 37 lg m + 55 lg K – 43, дБ.
1.1 Для ограждений из бетона плотностью 1800 кг/м3 и более с круглыми пустотами коэффициент K определяется по формуле (7) СП 23-103-2003:
,
где j — момент инерции сечения, м4;
b — ширина сечения, м;
hпр— приведенная толщина сечения, м.
Для определения коэффициента K необходимо вычислить момент инерции сечения j.
Многопустотная плита шириной 1,2 м имеет
6 круглых пустот диаметром 0,16 м,
расположенных посредине сечения. Момент
инерции находим как разность моментов
инерции прямоугольного сечения
и шести круглых пустот
:
м4
.
1.2 Определяем поверхностную плотность плиты:
m = 2500·0,12 = 300 кг/м2.
1.3 Индекс изоляции воздушного шума составит:
Rw = 37 lg 300 + 55 lg 1,2 – 43 = 91,65 + 4,35 – 43 = 53 дБ.
II. Определим частоту резонанса конструкции по формуле (11) СП 23-103-2003:
, Гц.
В формуле Eд — динамический модуль упругости материала звукоизоляционного слоя, Па, принимаемый по таблице 16; m 1 — поверхностная плотность несущей плиты перекрытия, кг/м2; m 2 — поверхностная плотность конструкции пола выше звукоизоляционного слоя (без звукоизоляционного слоя), кг/м2; d — толщина звукоизоляционного слоя в обжатом состоянии, м, определяемая по формуле (12) СП 23-103-2003:
d = d0(1 -),
где d0— толщина звукоизоляционного слоя в необжатом состоянии, м;
— относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по таблице 16 СП 23-103-2003 .
2.1 Определяем поверхностные плотности элементов перекрытия:
m1 = 2500·0,12 = 300 кг/м2;
m 2 = 1800·0,03(стяжка) + 1600· 0,01(линолеум) = 70 кг/м2.
Индекс изоляции воздушного шума несущей плитой перекрытия определен 53 дБ.
2.2 По таблице 16 принимаем характеристики материала упругой прокладки: Eд = 2·105Па,= 0,05 и определяем толщину прокладки в обжатом состоянии: d = 0,008(1-0,05) = 0,0076 м. Находим частоту резонанса конструкции:
Гц.
2.3. По таблице 15 СП 23-103-2003 находим индекс
изоляции воздушного шума данным
междуэтажным перекрытием Rw = 55 дБ. Rw =55
дБ >
=52
дБ.
Условие выполняется, следовательно, междуэтажное перекрытие удовлетворяет требованиям звукоизоляции воздушного шума.
studfiles.net
Звукоизоляция (шумоизоляция) помещений частного дома или квартиры
Минимум лишних шумов – обязательное условие комфортного проживания в загородном доме. Как защитить обитателей коттеджа от нежелательных звуков? Нужна шумоизоляция жилых помещений.
Виды шумов
По способу возникновения шум можно разделить на две категории – воздушный и ударный (структурный). В первом случае звуковые колебания возникают и распространяются в воздухе, причём их источник может находиться как внутри здания, так и снаружи (человеческая речь, звуки от автомобилей, самолётов, поездов, аудио- и видеоаппаратуры и пр.). Во втором случае колебания возникают в толще ограждающей конструкции при механическом воздействии на неё (ходьба, падение предметов на пол, вибрация при работе инженерного оборудования, удары молотком при забивании гвоздей, сверление отверстий в стене и др.). Ударный шум передаётся в другие помещения через перекрытия и стены, притом на значительно большие расстояния, чем воздушный (распространяясь на несколько этажей).
На стадии проекта: расчет звукоизоляции (шумоизоляции) помещений
Как защитить дом от этих шумов? Значительного эффекта можно достичь при правильном проектировании здания. Если рядом с домом предполагается источник постоянного воздушного шума (например, автомобильная трасса), то рекомендуют обращать в его сторону фасад с минимальным числом окон и дверей: именно через них в дом проникает больше всего шума. Кроме того, помещения в коттедже, где будет источник повышенного шума (котельная, домашний кинотеатр и др.), следует располагать на удалении от комнат, где шум особенно нежелателен, – спальня, детская, кабинет. Имеет смысл предусматривать «шумные» помещения вдоль одной стены на одном или нескольких этажах. А очень громко работающие генераторы автономного электроснабжения желательно устанавливать в отдельно стоящем строении.
Звукопоглощение или звукоизоляция?
Зачастую потребители путают понятия «звукопоглощение» и «звукоизоляция». Звукопоглощение – процесс перехода звуковой энергии в тепловую. Величина данного показателя зависит от особенностей материала, которому на основании испытаний присваивают класс звукопоглощения (классы обозначают буквами А, B, С, D, E и т. д., где А – самый высокий). Если отделать помещение тонкослойными материалами с хорошим звукопоглощением (обычно они высокопористые – листовая пробка, акустическая штукатурка на основе лёгких заполнителей и пр.), то это повысит внутри него акустический комфорт, поскольку отделка будет поглощать избыточные отражения звука (уменьшит эхо). Однако она не решит вопрос звукоизоляции – существенного ослабления звука при его прохождении через ограждение, то есть уменьшения передачи шума в другие помещения. Звукоизоляция – это свойство не столько материалов, сколько конструкций (стен, перекрытий), способных частично отражать звук обратно в помещение и частично поглощать его. Высокими показателями по защите от передачи воздушного шума обладают прежде всего плотные и массивные однослойные стены и перекрытия. Так, согласно СП 51.13330.2011 «Защита от шума» (это актуализированная версия СНиП 23-03-2003), индекс изоляции воздушного шума Rw для перегородок между помещениями в квартире должен составлять 43 дБ. Такой уровень звукоизоляции с избытком обеспечивает, например, стена толщиной в один полнотелый керамический кирпич (250 мм): её Rw – 54 дБ. Или стена той же толщины из газобетонных блоков плотностью 600 кг/м3: Rw – 52 дБ. Несколько хуже в этом плане конструкции из щелевого керамического кирпича или пенобетонных блоков. Отметим, что увеличение толщины массивной стены вдвое приводит к улучшению её звукоизоляции всего на 15-20%.
Читайте подробнее о различных звукоизоляционных строительных материалах.
Однослойные конструкции, тем более значительной толщины, в силу разных причин (высокая стоимость, большой вес) не всегда применимы (в частности, для устройства межкомнатных перегородок). Поэтому для защиты от шума чаще всего используют многослойные конструкции меньшей толщины, в составе которых есть жёсткие материалы, отражающие звук обратно в помещение (например, гипсокартонные или гипсо-волоконные листы), а также мягкие волокнистые материалы, поглощающие звук (обычно плиты или маты на основе каменного или стеклянного волокна).
Звукоизоляционные перегородки: звукоизоляция стен помещений
Чтобы уменьшить передачу воздушного шума за пределы помещения, предусматривают прежде всего звукоизоляционные каркасные перегородки. Обычно они представляют собой металлические П-образные профили или деревянные бруски, установленные с определённым шагом (чаще всего 600 мм), между которыми враспор уложены волокнистые плиты или маты. С обеих сторон профили обшиты гипсокартонными или гипсоволоконными листами. Толщину волокнистого материала и количество листов обшивки (стандартная толщина одного – 12,5 мм) выбирают в зависимости от требований по звукоизоляции. Как правило, толщина волокнистых плит или матов – 50-100 мм. Каркасная перегородка со 100-миллиметровой плитой и одним ГКЛ с двух сторон обеспечивает индекс изоляции воздушного шума о коло 50 дБ. Притом каждые дополнительные 50 мм звукопоглощающего материала (при общей толщине не более 200 мм) повышают уровень шумозащиты на 3-4 дБ. Увеличение слоя обшивки до двух листов с обеих сторон повышает Rw перегородки ещё на 4-6 дБ. Из чего сделан каркас – в плане звукоизоляции большой роли не играет: хотя металл проводит звук лучше, чем древесина, толщина металлического профиля намного меньше толщины деревянного бруска, к тому же волокнистый материал полностью заполняет профиль, – и в итоге перегородка с металлокаркасом даже чуть лучше защищает от шума. Зато принципиальным моментом является способ фиксации каркаса к стенам, потолку и полу помещения. Чтобы избежать распространения ударного шума между этажами, места стыка каркаса и поверхностей, к которым он примыкает, обязательно нужно уплотнять виброизолирующими прокладками – как правило, лентами из полиуретана шириной примерно на 10 мм меньше, чем ширина направляющих каркаса.
С помощью такого каркаса, заполненного звукопоглощающим материалом, можно дополнительно изолировать от воздушного шума уже имеющуюся однослойную массивную перегородку (кирпичную, железобетонную и пр.). Притом ряд специалистов не рекомендуют фиксировать каркас непосредственно к перегородке, так как крепёжные элементы станут акустическими мостиками, через которые может распространяться ударный шум. Лучше крепить каркас к потолку и полу (обязательно через виброизолирующие прокладки) на расстоянии 10 мм от стены. Добавим, что существуют готовые решения для звукоизоляционной облицовки – бескаркасные сандвич-панели, состоящие из волокнистых плит с приклеенными к ним с наружной стороны одним или двумя ГКЛ. Панели монтируют к однослойным перегородкам с помощью виброизолирующего крепежа. Применение таких панелей – мера более дорогая, но и более эффективная в сравнении с установкой каркасной конструкции, поскольку в облицовке отсутствуют звукопроводящие элементы.
«Плавающий» пол: звукоизоляция потолка и пола
В загородном доме с перекрытиями по железобетонным плитам для изоляции ударного и воздушного шума предусматривают так называемый плавающий пол. Практически всегда предпочтительнее виброизолировать пол верхнего помещения, чем потолок нижнего, поскольку звукоизоляция потолка не спасает от проникновения в комнату ударного шума. «Плавающий» пол предполагает наличие звукопоглощающего слоя, который отделяет плиту перекрытия от цементно-песчаной стяжки толщиной 40-60 мм или сухой стяжки, служащих основанием для напольного покрытия. С этой целью используют, как правило, плиты из стеклянного или каменного волокна с высокой прочностью на сжатие, способные выдерживать значительные нагрузки.
Стандартная толщина звукопоглощающего слоя – 20-25 мм, при этом индекс снижения ударного шума у конструкции составляет 35-37 дБ. При увеличении толщины слоя до 50 мм указанный индекс возрастает примерно на 3 дБ. Обратите внимание: перед устройством цементно-песчаной стяжки рекомендуют обязательно настилать поверх плит полиэтиленовую плёнку, чтобы избежать проникновения влаги (цементного молочка) в плиты и швы между ними. Если это произойдёт, стяжка будет пересушена, что может привести к её растрескиванию. Кроме того, фрагменты стяжки могут стать звукопроводными включениями в конструкции пола. Другой важный момент: по периметру пола на всю высоту стяжки тоже необходимо укладывать звукопоглощающий материал (формируя своеобразную ванночку, где будет находиться стяжка). Это исключит передачу ударного шума от пола на стены. Также рекомендуют при фиксации плинтусов использовать виброизолирующие полиуретановые прокладки.
Если перекрытие выполнено из деревянных балок, то между ними укладывают звукопоглощающие плиты или маты – это защита от распространения воздушного шума. А подконструкцию для чистового пола (обычно – листы фанеры) крепят к балкам через упругие прокладки (например, листовую пробку или полиуретановую ленту): они препятствуют передаче ударного шума.
Звукоизоляция потолка может понадобиться тогда, когда надо минимизировать передачу воздушного шума из данного помещения в соседние. Эта мера будет актуальна для домашнего кинотеатра, котельной, гаража. Звукоизоляционная конструкция аналогична той, которую используют при устройстве перегородок: металлический каркас, звукопоглощающий материал, обшивка из ГКЛ или ГВЛ. Каркас фиксируют на верхнем перекрытии с помощью специальных металлических подвесов (желательно виброизолированных).
Особые решения
Главная задача, которую нужно решить, продумывая звукоизоляцию жилых помещений, – свести к минимуму возможность распространения шума от его источника в другие помещения дома. Это особенно важно для снижения уровня ударного шума. Так, нельзя допускать передачу вибрации от силовых агрегатов котельного и прочего инженерного оборудования на ограждающие конструкции. В противном случае меры по защите от шума, предусматриваемые в других помещениях, будут малоэффективны. Потому силовые агрегаты обязательно устанавливают на виброизолирующие прокладки из упругих материалов (резина и др.). А лучше всего, помимо применения прокладки, сделать под агрегат виброизолирующее основание в виде «плавающего» пола (либо по всему помещению, либо – что дешевле – только под оборудованием: выемку в плите фундамента или перекрытия). Особые меры нужны и для изоляции низкочастотного воздушного шума (близкого по своему спектру к ударному), производимого колонками домашнего кинотеатра. В частности, напольные колонки следует устанавливать на виброизолиюующие прокладки или на р плавающий» пол. А ограждающие кинотеатр перегородки по возможности должны быть массивными (для исключения резонанса с низкочастотными колебаниями) с облицовкой, содержащей звукопоглощающие волокнистые плиты.
Видео по теме:
В здании есть акустические мостики в виде проходящих через несколько помещений труб систем отопления и канализации. Чтобы шум не передавался по ним, рекомендуют проводить их через перекрытия и стены с применением виброизолирующих прокладок (из резины, ЭПДМ, полиуретана и др.). Другой вариант – использовать для этого металлический стакан, заполненный звукопоглощающим материалом из каменного или стеклянного волокна (толщиной 10-20 мм). Притом крепёжные хомуты для труб должны либо быть виброизолированными (со встроенной резиновой прокладкой особого профиля), либо фиксироваться к основанию через виброизолирующую резиновую прокладку. Волокнистым материалом имеет смысл оборачивать и металлические воздуховоды системы вентиляции в местах их прохождения сквозь перекрытия и стены (толщина «оболочки» – около 50 мм).
privatdom.info
