Точка росы и ее расчет – онлайн калькулятор

Точка росы – значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.

Конденсат – это продукт образованный в результате перехода жидкости из газообразного состояния в жидкое.

Конденсат на стекле

Точка росы зависит от:

  • Температуры;
  • Относительной влажности воздуха.

Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

Точка росы не может превышать температуру воздуха.

При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

Расчет точки росы

Рассчитать температуру выпадения конденсата можно по следующей формуле:

Тр = (b*f(T, Rh))/(a-ƒ(T, Rh))

ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

где:

  • Тр – температура точки росы, °С;
  • а (постоянная) = 17,27;
  • в (постоянная) = 237,7;
  • Т – температура воздуха, °С;
  • Rh – относительная влажность воздуха, %;
  • ln – натуральный логарифм.

Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

  • 0 °С < Т < 60 °С;
  • 0,01 < Rh < 1,00
  • 0 °С < Тр < 50 °С;

Приборы для расчета точки росы

Для определения температуры выпадения конденсата используются различные приборы:

  1. Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.

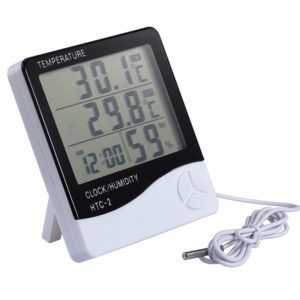

  2. Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
  3. Тепловизоры. Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

Таблица вычисления точки росы

Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

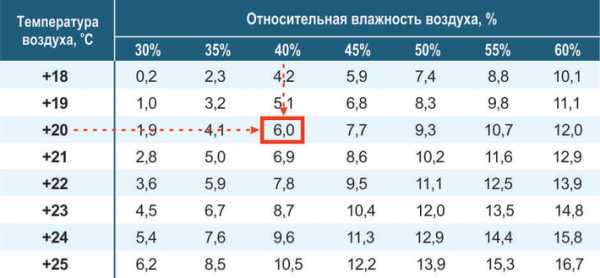

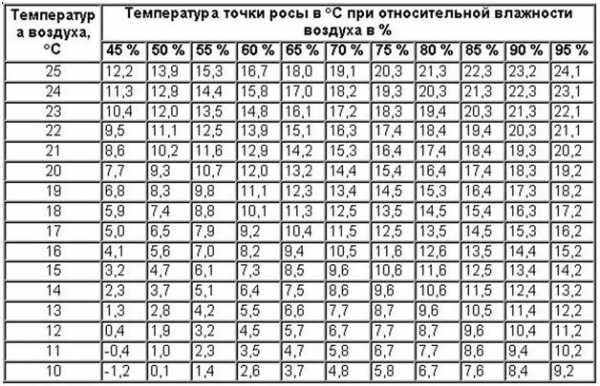

Точка росы – таблица вычисления

Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

Полная таблица

Калькулятор точки росы

Результат вычислений

Комфортные значения точки росы для человека










Точка росы, °C Восприятие человеком Относительная влажность (при 32°С), %
более 26 крайне высокое восприятие, смертельно опасно для больных астмой 65 и выше
24-26 крайне некомфортное состояние 62
21-23 очень влажно и некомфортно 52-60
18-20 неприятно воспринимается большинством людей 44-52
16-17 комфортно для большинства, но ощущается верхний предел влажности 37-46
13-15 комфортно 38-41
10-12 очень комфортно 31-37
менее 10 немного сухо для некоторых 30

Точка росы в строительстве

Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

  • Толщина и материал стен;
  • Толщина, материал и место утепления;
  • Система вентиляции и отопления в помещении.

Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на окнах. Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

vseokna.by

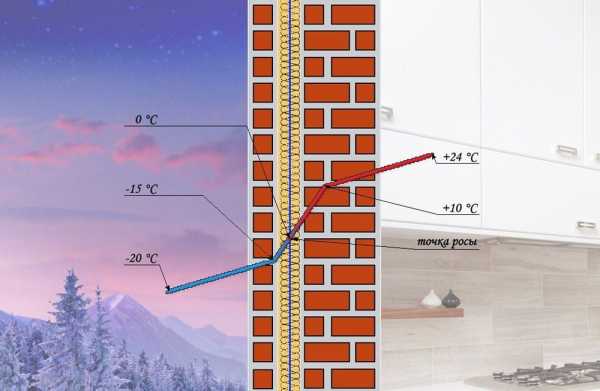

Как рассчитать точку росы в стене при утеплении

При строительстве здания или отдельных его частей часто перед застройщиком возникает понятие точка росы.

Этот термин слышали все кто хоть раз менял окна, утеплял стены или менял систему отопления в своем жилье.

Итак, рассмотрим, что такое точка росы, зачем надо знать её расположение в стене и как её можно определить с помощью доступных подручных средств.

Определяем суть термина

При высокой температуре и влажности холодные стены покрываются росой

Если выражаться простым языком, то точка росы – это момент, когда внутренняя температура помещения и влажность значительно превышают температуру поверхности перекрытия. При этом на поверхности стены неизбежно конденсируется влага из воздуха. Влияние на этот момент оказывают:

  • влажность воздуха в помещении;
  • температура стен или перекрытий;
  • температура внутри здания.

Если в помещении влажно и жарко, то на холодном стакане сразу образуются капли росы.

Для чего данный термин используется при строительстве?Любые ограждения: стена или окно – это граница с внешним миром, а значит температура их поверхности отличается от средней в помещении.

Значит, в том месте, где на стене расположена точка росы, будет регулярно скапливаться влага. На нахождение точки росы оказывают влияние:

  • характеристики используемых при строительстве материалов и их толщина;
  • место монтажа, количество слоев и качество утеплителя.

Важно, чтобы точка росы находилась с внешней стороны стены здания. В противном случае мы получаем постоянно влажную поверхность и как следствие образование плесени, грибка, разрушение декоративного слоя и несущих характеристик конструкции.

Расчет точки росы

Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.

Для этого необходимо воспользоваться формулой:

ТР = (b * λ(Т,RH))  / (a * λ(Т,RH)), где:

  • ТР – искомая точка;
  • а –константа равная значению 17,27;
  • b – константа равная значению 237,7;
  • λ(Т,RH) – коэффициент, который рассчитывается следующим образом:

λ(Т,RH) = (а*Т) / (b*T+ lnRH), где:

  • Т – внутренняя температура помещения;
  • RH – влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1;
  • ln – натуральный логарифм.

Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями.

Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:

Если вы решите рассчитать значение, то получите данные, сходные с указанными в таблице. Кроме всего прочего, для расчета можно воспользоваться онлайн – калькулятором.

Практическое применение

Знание величины значения точки росы важно при планировании утепления здания

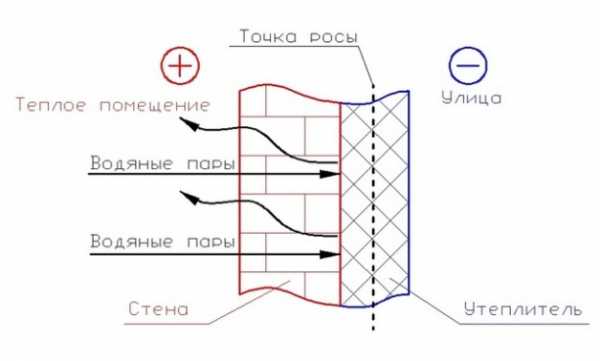

На практике значение термина точки росы важно при утеплении стен здания. Для обеспечения оптимальных теплоизоляционных характеристик ограждающих частей здания необходимо знать не только величину значения точки росы, но и ее положение на поверхности или в теле стены.

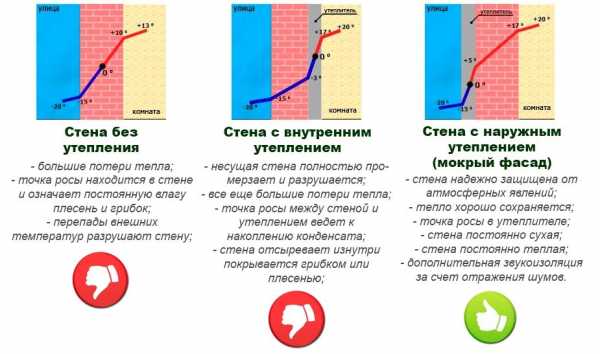

Современные методы строительства допускают 3 варианта проведения работ и в каждом случае точка выпадения конденсата может быть разной:

  1. Здание, построенное из единого материала без дополнительной теплоизоляции. Если тело стены состоит из кирпича, камня или монолитного бетона, то при соблюдении технологии строительства в таких зданиях точка росы находится внутри стены. Её расположение тяготеет к внешнему краю поверхности. При условии снижения внешних температур точка росы будет смещаться внутрь стены. Если разница температур окажется значительной, то может наступить момент, когда точка росы окажется внутри помещения, и на стене выступит влага. Всем нам знакомая ситуация: запотевание окон зимой.

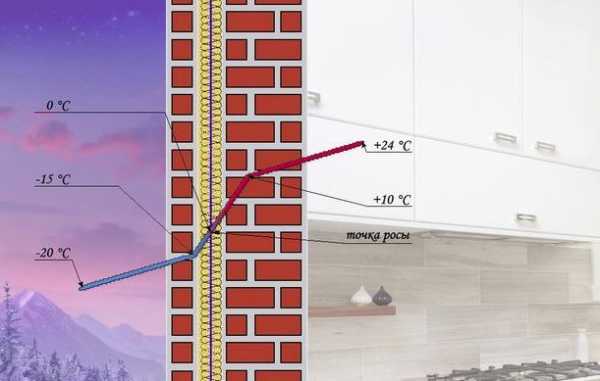

    При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

  2. Здание построено с укладкой слоя внешней теплоизоляции. При правильном расчете данная теплоизоляция является оптимальной. Правильно подобранные толщины материала позволят утеплить строение, при этом точка росы будет располагаться внутри слоя утеплителя.
  3. Строение с внутренним утепляющим слоем. В данном случае точка росы будет находиться близко к внутренней поверхности стены, а в случае похолодания сместится непосредственно к поверхности.

Исключение в случае с однотипной стеной составят, пожалуй, деревянные срубы. Дерево – природный материал, обладающий прекрасными качественными характеристиками низкой теплопроводности и высокой паропроницаемости. В таких зданиях точка росы всегда будет расположена ближе к внешней поверхности. Деревянные срубы почти никогда не требуют проведения работ по дополнительной теплоизоляции.

Последний вариант крайне нежелателен и производится только тогда, когда нет другого выхода. О том, как правильно утеплять стены дома, смотрите в этом видео:

Если всё же утеплитель укладывается внутри здания, то следует провести дополнительные мероприятия:

  • оставить воздушный карман между слоем теплоизоляции и облицовкой;
  • предусмотреть устройство вентиляционных отверстий и обогрев помещения с дополнительным уменьшением уровня влажности.

Что делать, чтобы вывести точку росы из дома наружу?

Как правильно поступать, когда дом уже построен и эксплуатируется, а стены начали сыреть? Всё выше сказанное говорит нам о том, что необходимо изменить факторы, влияющие на точку росы. А значит, можно либо усилить отопление, чтобы снизить уровень влажности, либо снизить разницу в температуре покрытий, а именно проложить слой внешней теплоизоляции.

Варианты утепления стен

Почему утепляем стены именно снаружи? Во-первых, это удобно. Во-вторых, в таком случае температуру внешней среды будет иметь не стена дома, а слой теплоизоляции. Кривая снижения температуры станет более пологой, и точка росы фактически сдвинется к краю теплоизоляционного слоя. Важные советы по данному вопросу смотрите в этом видео:

Чем толще покрытие, тем вероятнее смещение точки росы в тело теплоизоляции за пределы стены дома. Как результат, дома, хорошо утепленные снаружи, служат дольше и не требуют больших затрат на отопление.

Материал теплоизоляции

Пеноплекс рекомендуется для наружного утепления стен

Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пеноплексе, пенопласте или минеральной вате.

Материал на основе минеральной ваты обладает хорошей паропроницаемостью. При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку базальтовое или стеклянное волокно устойчиво к действию влаги.

Нелишним не будет устроить слой гидроизоляции в нижней части строения, чтобы предотвратить разрушение фундамента.

Материалы типа пеноплекса паронепроницаемы, поэтому при их монтаже следует оставить воздушный карман, чтобы отвести влагу с внутренней поверхности материала.

При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.

Статьи по теме:

moyastena.ru

Точка росы определение и расчет на калькуляторе

Содержание статьи

Утепление стен – один из главных вопросов при строительстве. С первого взгляда может показаться, что очень просто его решить – выбирай тот, который подходит по климатическим условиям и финансам, и утепляй. Однако, это не так. Существует ряд технических условий, которые необходимо выполнить, чтобы стены дома в холодное время года не сырели внутри и не промерзали снаружи. Одним из этих условий является утепление дома так, чтобы точка росы находилась ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.

Что такое точка росы

Точка росы – это показатель температуры, при котором происходит максимальное насыщение воздуха паром, и он начинает конденсироваться. Зависит этот показатель от двух основных факторов: температуры и влажности воздуха.

При изменении хотя бы одной из этих двух величин меняется и точка росы, то есть она постоянно перемещается, так же, как и не бывают все время постоянными температура и влажность воздуха.

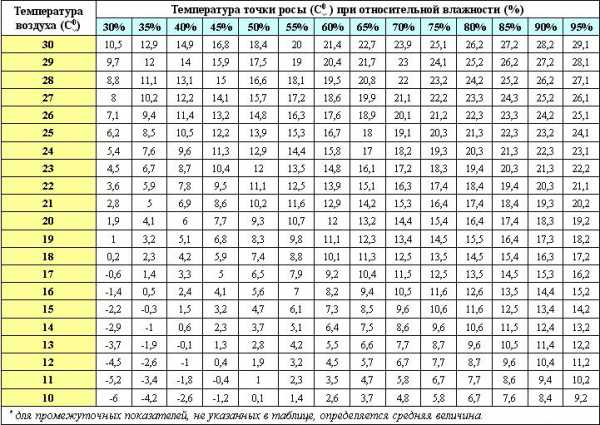

Существует таблица точек росы при разных температурах и влажности воздуха, разработанная специалистами. Из нее можно увидеть, при каких условиях пар начинает конденсироваться. Например, в зимнее время при нормативной температуре воздуха в помещении +200С и влажности от 50% до 60% точка росы будет колебаться от 9,30С до 120С. То есть, внутри помещения не должен образовываться конденсат, так как при указанных условиях нет поверхностей с такой температурой.

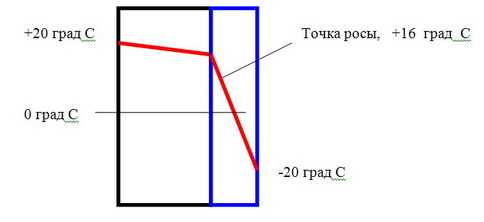

Рассмотрим далее. Если в доме +200С, а на улице температура -200С, то в стене найдется точка росы с температурой +120С при относительной влажности 60%. Точка росы может перемещаться по толщине стены в зависимости от температуры внутри помещения и снаружи, а также от влажности в самой стене. Чем ближе точка росы к внутренней поверхности, тем больше вероятность того, что стена будет мокрая изнутри. А это уже создает неблагоприятные условия для проживания. Утепляя дом, мы можем сместить точку росы, так как при этом меняется температура самой стены.

Где будет находиться точка росы

Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

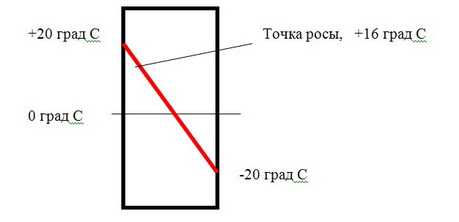

  1. Конструкция без утеплителя, тогда точка росы расположена:
  • внутри стены ближе к наружной поверхности;
  • внутри стены смещена к внутренней поверхности;
  • на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.

2. Имеется наружный утеплитель, тогда точка росы находится:

  • внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
  • любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

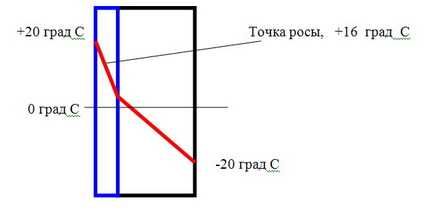

3. Сделана внутренняя обшивка, то точка росы будет:

  • внутри стены ближе к утеплителю;
  • на внутренней поверхности стены под обшивкой;
  • в самом утеплителе.

Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

  • стена была сухой и теплой;
  • утеплитель имел хорошую паропроницаемость и небольшую толщину;
  • в здании функционировали вентиляция и отопление.

Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утепления, который не создаст условий для сырых стен внутри дома.

Существует мнение, что дом должен утепляться снаружи, а утеплитель по всем параметрам соответствовать ГОСТу. Тогда точка росы будет находиться внутри обшивки, то есть снаружи дома, и внутренние стены будут сухими в любой сезон. Именно поэтому наружное утепление выгоднее внутреннего.

Чтобы более точно рассчитать точку росы для этого существует множество калькуляторов в интернете.

Как убрать точку росы из стены (видео)

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

www.allremont59.ru

Теплонадзор » Расчет стен – теплозащита, утепление, температура и точка росы

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценке проектного уровня теплозащиты, разработке мероприятий по утеплению конструкций.

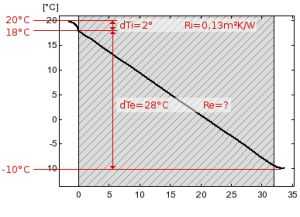

Тепловизор показывает нам только температуры поверхностей. Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем является положение плоскости возможной конденсации влаги в конструкции, иными словами, положение точки росы. Будет конструкция сухой или с конденсатом зависит от положения точки росы. Это зависит от множества факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

В своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» глава 9 «Методика проектирования тепловой защиты зданий» посвящена тепловому расчету и определению проектного значения сопротивления теплопередаче конструкции, глава 13 «Расчет сопротивления паропроницанию ограждающих конструкций» посвящена влажностному расчету. Исходные данные для расчета приведены в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах использованы климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

СП 23-101-2004 СП 50.13330.2012

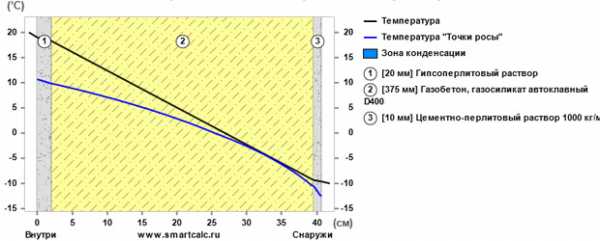

Существует ряд программ, которые позволяют автоматизировать расчет теплового и влажностного режимов ограждающих конструкций. Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http://теплорасчет.рф, или немецкий: http://www.u-wert.net

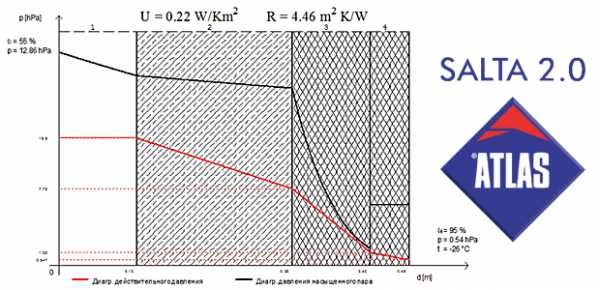

ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

Теплотехнический калькулятор ссылка: http://www.smartcalc.ru/thermocalc

Огромная просьба, пожелания и вопросы о работе программ отправлять на сайты указанных программ. Там есть поддержка, форум, вам ответят. Внимание! Teplonadzor.ru никакого отношения к программам не имеет, ответственности за использование программ и их результатов не несет.

teplonadzor.ru

Калькулятор расчета точки росы онлайн















Содержание статьи:









1. Калькулятор расчета точки росы.

Согласно СП 50.13330.2012 п.Б.24.

Точка росы — температура, при которой начинается образование конденсата в воздухе с определенной температурой и относительной влажностью.

Калькулятор позволяет рассчитать температуру точки росы, используя формулы 1.1 и 1.2.

Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):



Tp = ( b f( T, RH ) ) / ( a — f( T, RH ) ), 1.1

где:

f( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ), 1.2



Подробней о расчете точки росы, на нашем сайте.



2. Калькулятор расчета температуры внутреннего стекла стеклопакета.

Определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле Вашего окна..

Если Твсс выше Тр конденсат на внутреннем стекле образовываться не будет.

Если Твсс ниже Тр внутреннее стекло будет потеть.

Расчет проводится по формуле 2.1

Твсс = Твну — ( Твну — Твне ) / ( R опр * αint ), 2.1

3. Калькулятор расчета температуры наружного воздуха, при которой наступит точка росы.

Зная сопротивление теплопередаче стеклопакета, температуру и влажность в помещении можем рассчитать внешнюю температуру, при которой температура внутреннего стекла стеклопакета будет равна температуре точки росы.

Т.е. внешнюю температуру ниже, которой внутреннее стекло будет потеть.

Для этого используем формулу 3.1

Твне = Твну + αint * Ropr * ( Tр — Твну ), 3.1



4. Калькулятор расчета сопротивления теплопередаче стеклопакета.

Также можно рассчитать минимальное сопротивление теплопередаче стеклопакета, при котором температура внутреннего стекла будет выше температуры точки росы.

Т.е. минимальное сопротивление теплопередаче стеклопакета, при котором стекла не будут потеть.

Для расчета используем формулу 4.1

R опр = ( Твне — Твну ) / ( ( Тр — Твну ) * αint ), 4.1

где:

Тр – температура точки росы, рассчитываемая по формуле 1.1 и 1.2, °С;

a = 17.27;

b = 237,7;

Твсс – температура внутреннего стекла стеклопакета, °С;

Твну — средняя температура внутреннего воздуха помещения, °С;

Твне — температура наружного воздуха в холодный период года, °С;

R опр – сопротивление теплопередаче стеклопакета, м2°С/Вт;

αint = 8 – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/( м2°С), принимаемый по «таблице 7» для окон, СНиП 23-02-2003 «Тепловая защита зданий».



5. Калькулятор расчета относительной влажности воздуха психрометрическим методом.

Что бы измерить относительную влажность психрометрическим методом, проведите два измерения:

  • сухим термометром;
  • смоченным термометром.

Для этого участок термометра с ртутью или спиртом, плотно оберните кусочком тонкой ткани, конец которой опустите в сосуд с водой.

Введите в калькулятор показания сухого и смоченного термометра, нажмите рассчитать и в результате получите относительную влажность в процентах.

Температура смоченного термометра не может быть выше температуры сухого.









vbokna.ru

Расчет точки росы в стене калькулятор | Стены

расчет точки росы в стене калькулятор

Понятие точки росы и способы ее расчета

Проводя теплоизоляционные работы в частном доме или квартире, сталкиваешься с таким понятием, как точка росы. Что это такое, и почему это так важно? Начнем с разбора самого понятия, и будем отвечать на вопрос, что такое точка росы?

Итак, точка росы – это своеобразный показатель, при котором определяется содержание влажности (влажных паров) в окружающем нас воздухе. То есть, получается так, чем больше влажность, тем выше точка росы. Но при этом должны учитывать два критерия – это неизменяемые показатели давления и температуры окружающего воздуха. Не все знают, что показатель точки росы измеряется в градусах. По сути, получается, что эта определенная температура воздуха, при которой он сам и насыщается влажными парами. Но необходимо учитывать и тот факт, что точка не может быть выше, чем температура того самого воздуха.

Вспомним процесс конденсации, где теплый воздух, соприкасаясь с холодной поверхностью, образует капельки воды. Так вот температура этой самой поверхности и есть точка росы. Чтобы разобраться, как работает данный показатель наяву, необходимо рассмотреть, как образуется туман. В данном случае две показателя температуры должны совпадать, а именно температура точки росы и температура окружающего воздуха. То есть, учитывая это, можно точно сказать, какая влажность присутствует в помещении или на улице.

Как рассчитать показатель точки росы

Вопрос, как рассчитать точку росы, один из тех, который должен волновать людей, решивших провести утепление своего дома. Все дело в том, что выбор процесса теплоизоляции снаружи или изнутри как раз касается этого показателя.

Расчет точки росы можно провести разными способами.

  • Используется специальная формула: Тр=b((aT/b+T)+lnRH)/a-((aT/b+T)+lnRH). Скажем прямо, формула непростая. Ее можно применять только в температурном диапазоне от 0С до +60С. И таких формул, по которым рассчитывается точка росы, немало. Чтобы ими пользоваться, нужны знания. Но это точное соответствие ГОСТ и СНиП.
  • Использовать онлайн калькулятор. Упрощенная форма расчета, которой может воспользоваться любой желающий. Для этого необходимо найти в Интернете специализированный сайт, где онлайн калькулятор размещен. Вводите в него необходимые параметры, и калькулятор выдает точные показатели точки росы, соответствующие ГОСТ и СНиП.
  • Можно для этого использовать и более продвинутые способы. К примеру, тепловизор. Современные модели оснащены функциями, которые на термограмме показывают места, где температура точки росы имеет наименьший показатель.
  • Установка обычного бытового психрометра. По сути, это два термометра, только вместо ртути в них залит спирт. Один термометр сухой, второй с увлажнением. В этот прибор заложен принцип испарения влаги. Если это происходит, влажный термометр показывает снижение температуры. Чем суше воздух, тем ниже температуры. Если уровни обоих приборов сравняются, то это говорит только об одном – влажность равна 100%. К психрометру прикладывается таблица, по которой можно определить точку росы исходя из разницы показаний двух термометров.
  • Существуют специальные таблицы, где установлена зависимость точки росы от влажности и температуры воздуха. Одну из таких таблиц мы прикладываем к статье. Она полностью соответствует ГОСТ и СНиП.

Как определить точку росы

Возвращаемся к теме теплоизоляции. Понятие и определение точки росы в строительстве – важный критерий правильно проведенного теплоизоляционного процесса. Грамотный расчет – это отсутствие в дальнейшем конденсата на стенах и других конструкциях здания. А это не только влияет на качество проживания, но и на срок эксплуатации всей постройки.

Любая стена имеет свою влажность. И если правильно и грамотно рассчитать точку росы, то можно точно найти место, где этот показатель будет действовать. К примеру, следующая ситуация: температура внутри комнаты +20С #8212  +25С, влажность от 60%. Если температуры стены будет +12С или ниже, то появление конденсата на этой стены не избежать. Снижая влажность, скажем, до 30-40%, можно гарантировать, что влажность на стене не появится. Конденсат будет образовываться, если температура стены упадет ниже +6С. Вот такая взаимосвязь.

Можно сделать вывод: точка росы в стене, а точнее сказать, место ее расположения, будет зависеть от пяти показателей:

  • наружная и внутренняя
  • наружная и внутренняя влажность
  • толщина конструкции, в данном случае стены и используемого утеплителя.

Сравнивая по ГОСТ или СНиП две стены: утепленную и не утепленную, можно провести интересные параллели, которые помогут правильно выбрать толщину материала утепления.

Не утепленная стена

Здесь три варианта:

  1. точка росы попадает в промежуток между внешней поверхностью и центром стены. В этом случае внутренняя поверхность будет по-любому сухой
  2. между центром и внутренней поверхностью. В данном случае стена изнутри комнаты будет намокать при снижении температуры на улице
  3. на внутренней поверхности. Здесь без вариантов #8212  всегда будет мокнуть.

Утепленная стена

Утепление стен может проводиться снаружи или изнутри. Надо рассмотреть оба варианта. Начнем с утепления снаружи:

  • если расчет был проведен правильно точно по ГОСТ или СНиП, а соответственно была точно по ГОСТ (СНиП) определена толщина утеплителя, тогда точка росы остается на самом утеплителе. Стена всегда будет сухой
  • данный критерий попадает в любое другое место – это неправильный расчет. Стена будет мокрой. И в этом случае никакой разницы нет, на каком утеплителе вы остановили свой выбор.

Утепление изнутри по ГОСТ или СНиП – более сложная система, потому что найти месторасположения точки росы будет трудно. В этом случае само место смещается в сторону помещения, то есть, температура под теплоизолятором будет всегда пониженной.

  • Оптимальный вариант, если точка попадает между центром стены и теплоизоляционным материалом.
  • Плохо, если точка смещается на внутреннюю поверхность стены.
  • Очень плохо, если она устанавливается на утеплителе.

Сравнивая все ситуации, можно сделать вывод, что оптимальный вариант утепления по ГОСТ или СНиП, если проводить его снаружи. Но к сожалению, сделать это не всегда удается. Поэтому теплоизоляционные работы, проводимые изнутри, должны подкрепляться одним очень важным критерием – снижение влажности внутри дома. Как это можно сделать? Только установить эффективно работающую вентиляцию, плюс отопление, которое поддерживает определенную температуру. Не будем забывать и о толщине утеплителя, которую можно рассчитать вручную, используя формулы, таблицы и калькулятор.

Заключение по теме

Итак, подводим итоги. Показателем точки росы называется температура, при которой начинает образовываться влажность, при соприкосновении двух температур (внутренней и внешней). По сути, это своеобразная граница температур, где встречаются холод и тепло. Зависимость данного показателя показано выше и в самой статье, и в приложенных картинках. Разобраться с этим будет несложно. Главное – необходимо понять, от чего зависит точка росы, какие факторы действуют не место ее смещения. Последний критерий очень важен в процессе выбора типа и размеров толщины утеплителя. Не забывает про толщину стен, от этого показателя также зависит месторасположение точки.

Конденсат в вент. пространстве

Представленный теплотехнический расчет ограждающих конструкций зданий является оценочным и предназначен для предварительного выбора материалов и проектирования конструкций.

При разработке проекта для проведения точного расчета необходимо обратиться в организацию, обладающую соответствующими полномочиями и разрешениями.

  • СНиП 23-02-2003 Тепловая защита зданий
  • СП 23-101-2004 Проектирование тепловой защиты зданий
  • ГОСТ Р 54851— Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче
  • СТО 00044807-001-2006 Теплозащитные свойства ограждающих конструкций зданий

Добавьте ссылку на расчет в закладки:

Или скопируйте ее в буфер обмена:

Калькуляторы точки росы

1. Калькулятор расчета точки росы.

Согласно СП 50.13330. п.Б.24.

Точка росы — температура, при которой начинается образование конденсата в воздухе с определенной температурой и относительной влажностью.

f( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ), 1.2

Подробней о расчете точки росы, на нашем сайте.

2. Калькулятор расчета температуры внутреннего стекла стеклопакета.

Источники: http://izollab.ru/spravochnik-materialov/teplo/rashet-tochki-rosy/, http://smartcalc.ru/thermocalc, http://vbokna.ru/kalkulyatory/tochka-rosy

Комментариев пока нет!

postrojkin.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
