Расчет толщины теплоизоляции – Расчет толщины утеплителя для стен, кровли и пола: формулы для самостоятельных вычислений

Содержание

Расчет толщины теплоизоляции для стен

Правильная теплоизоляция для стен квартиры или дома заключается не только в выборе определенного типа теплоизоляционного материала, но и в расчете его толщины.

Недостаточное утепление отразится не только на температуре в помещении, но и вызовет перенос точки росы на внутреннюю поверхность стены. Появившийся конденсат повлечет за собой повышение влажности, плесень и гниль на стенах.

С другой стороны, избыточная теплоизоляция, хоть и избавляет от этих проблем, но экономически не выгодна. Даже существенное превышение толщины слоя утепления над расчетным, принесет лишь незначительное увеличение показателя теплозащиты всего строения.

Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

  • Rreg=δ/k, где
  • Rreg – теплосопротивление в среднем по региону;
  • δ – толщина слоя утеплителя;
  • k – коэффициент теплопроводности термоизоляции Вт/м2׺С.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться.

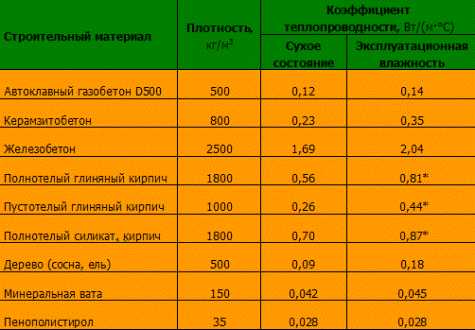

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – Rreg=4,9м2׺С/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δ

кирпича=0,51 м, k=0,81 Вт/м2׺С, подставляем в формулу.

Rкирпича = δ/k = 0,51/0,81 = 0,62 м2׺С/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = Rreg — Rкирпича = 4.9 – 0.62 = 4.34 м2׺С/Вт Это искомый показатель который нуждается в перекрытии.

δ = Rпенопласт × k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.

Утеплители для стен применяемые внутри помещения

Основные требования, кроме низкой теплопроводности, которые предъявляют к термоизоляционным материалам, используемым внутри помещения:

  • небольшая толщина изоляционной конструкции, для экономии полезной площади;
  •  экологическая чистота – материал не должен выделять никаких вредных веществ.

Таким параметрам отвечает несколько типов утеплителей, каждый из которых имеет свои особенности технологии монтажа.

Фольгированные утеплители

Из всей номенклатуры фольгированных материалов, для утепления стен изнутри больше всего подходит термоизоляция на основании вспененного полиэтилена.

Производители выпускают множество марок: Фольгоизол , Алюфом, Экофол, Армафлекс, Джермафлекс, Пенофол, Изолон, Изофлекс. Термоизоляция помещения происходит по двойному принципу. Инфракрасное излучение отражается алюминиевым слоем обратно в помещение, а вспененный полиэтилен толщиной от 2 до 10 мм не дает проникнуть холоду.

Монтаж производится отражающей стороной внутрь помещения. Стыки полотнищ проклеиваются алюминиевым скотчем. Главная особенность устройства такой изоляции – это наличие зазора в 10-20 мм между фольгой и внутренней стороной отделочных декоративных материалов.

Через некоторое время после монтажа тонкого фольгированного вспененного полиэтилена на стену он может провиснуть и потерять часть эффективности. Для того чтобы это предотвратить производится монтаж на клей по все площади поверхности (на бетонные или кирпичные основы), более частое крепление теплоизоляции к деревянной стене скобами из строительного степлера или использование армированного материала.

Эковата

Одним из современных материалов, которые можно использовать для утепления стен еще на стадии строительства является эковата. Это экологически чистый материал, который на 80% состоит из волокон целлюлозы с активными добавками:

  • Буры – предотвращающей горение;
  • Борной кислоты – обеспечивающей защиту от грибков, гнили, грызунов и насекомых.

Монтаж эковаты производится с помощью специальных аппаратов напылителей в межстенное пространство. Более подробно процесс напыления можно увидеть здесь:

Теплоизоляция, применяемая с внешней стороны стены

Материалам данного типа предъявляют дополнительные требования, связанные с устойчивостью к негативным влиянием внешней среды:

  • Низкое влагопоглощение;
  • Морозостойкость – способность выдержать многократные циклы замораживания оттаивания без разрушения;
  • Устойчивость к ультрафиолетовому излучению;
  • Прочность.

Пенополистирол

Является наиболее распространенным материалом для утепления фасадов. Однако его монтаж довольно трудоемкое занятие. Кроме того при расчете утепления пенополистиролом необходимо добавить стоимость дополнительных материалов и выполнение работ по промежуточной укрепляющей и финишной декоративной отделке фасада.

  1. Кирпичная стена;
  2. Специальный монтажный клей для утеплителя;
  3. Пенополистирол;
  4. Специальные пластиковые дюбели «зонтик»;
  5. Монтажная сетка из стекловолокна;
  6. Клей ля сетки;
  7. Грунтовка, повышающая адгезию штукатурки;
  8. Декоративная штукатурка.

Термокраска

Жидкая термоизоляция для стен – новый и прогрессивный теплоизоляционный материал, пока еще не слишком распространенный, но стремительно набирающий популярность.

Она состоит из керамических и силиконовых пористых микросфер на основе полимерного акрилового клеящего состава. Основным преимуществом этого материала является универсальность его применения, он может наноситься на любую стену: бетон кирпич, дерево.

Нанесение легко производится своими руками, кисточкой или при помощи обычного распылителя.

Подобрав необходимый теплоизоляционный материал и произведя расчет его толщины необходимо так же и соблюдать технологию монтажа. Иначе термоизоляционные свойства материала будут существенно снижены.

stroitel5.ru

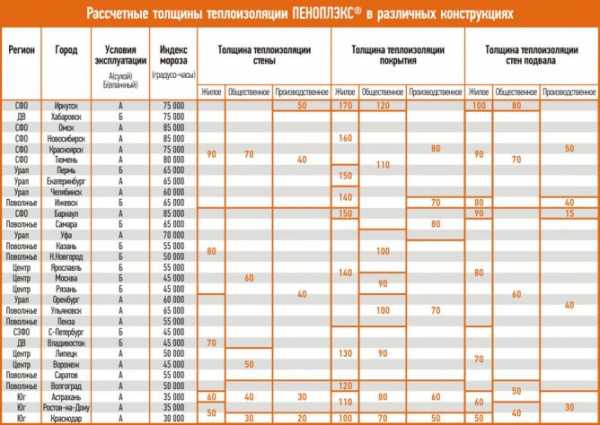

Толщина утеплителя в таблице. Правила расчета

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Как рассчитать утепление самостоятельно

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть «мостики холода», через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

0,3/0,29=1,03.

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

3,28-1,03=2,25

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат — роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Как рассчитать толщину утепления крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Расчет толщины пенопласта

Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления. Он располагается снаружи или в середине стены.

Теплопроводность пенопласта, как и других материалов, зависит от плотности. Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

uteplix.com

Как рассчитать толщину утеплителя для стен, крыши, пола, мансарды

Предисловие. Для утепления дома выбирают материал, имеющий низкую теплопроводность и высокое сопротивление. Чтобы определить теплосопротивление стройматериала, достаточно знать коэффициент теплопроводности и его толщину. В этой статье мы расскажем, как рассчитать толщину утеплителя для кровли, мансарды, стен и пола в доме, чтобы зимой в нем было тепло и комфортно.

Обзор утеплителей

Свойства Rockwool Лайт Баттс

Минвата Изовер: характеристики

Утеплители Кнауф: характеристики

Свойства минваты Ursa PureOne

Применение ТехноНИКОЛЬ

Для чего необходим расчет толщины утеплителя

Комфортное проживание в доме предусматривает поддержание оптимальной температуры в помещении, особенно зимой. При возведении здания следует помнить о тепловой изоляции, следует грамотно подобрать и рассчитать толщину утепления для стен, кровли, пола и мансарды. Любой материал – кирпич, дерево, пеноблок или минвата имеет свое значение теплопроводности и теплосопротивления.

Теплый дом — мечта каждого хозяина

Под теплопроводностью принимают способность материала проводить тепло. Данная величина определяется в лабораторных условиях, а полученные данные приводятся производителем на упаковке либо. Теплосопротивление материала – величина обратная теплопроводности. Материал, который хорошо проводящий тепло имеет низкое сопротивление теплу и требует утепление.

При возведении здания следует помнить о качественной тепловой изоляции. Если в стенах дома или в других конструкциях при строительстве были допущены ошибки, то возможно появление мостиков холода — участков по которым быстро уходит тепло из дома. В этих местах возможно появление конденсата, а в дальнейшем и образование плесени, если не принять во время меры по утеплению.

Как рассчитать толщину утеплителя для стен

Теплопроводность различных материалов

1. Определите конструкцию и отделку наружных стен дома (внутренней и внешней). Схема отделки зависит от ваших предпочтений, решения экстерьера и интерьера строения. Отделка добавляет в толщину стены дома несколько слоев.

2. Рассчитайте теплосопротивление выбранной стены (Rпр.) Величину можно найти по формуле, при этом нужно знать материал стены и его толщину:

Rпр.=(1/α (в))+R1+R2+R3+(1/α (н)),

где R1, R2, R3 – сопротивление теплопередачи слоя, α(в) – коэффициент теплоотдачи внутренней поверхности стены, α(н) — коэффициент теплоотдачи наружной поверхности стены.

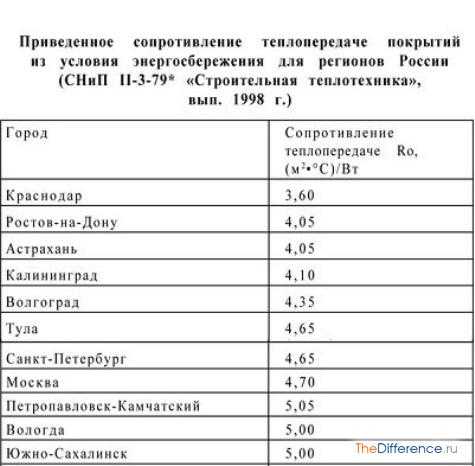

3. Рассчитайте минимальное значения сопротивления теплопередачи (Rмин.) для вашей климатической зоны по формуле R=δ/λ, δ, где δ – толщина слоя материала в метрах, λ — теплопроводность материала (Вт/м*К). Теплопроводность (способность материала обмениваться теплом с окружающей средой) можно узнать на упаковке материала или определить по таблице теплопроводности минваты или другого материала, например, для пенопласта ПСБ-С 15 она равна 0,043 Вт/м, для минваты плотностью 200 кг/м3 — 0,08 Вт/м.

Чем выше коэффициент теплопроводности, тем материал холоднее. Наивысшая теплопроводность у металла, мрамора, минимальная — у воздуха. Материалы, в основе которых лежит воздух, являются теплыми, например, 40 мм пенопласта равны по теплопроводности 1 метру кирпичной кладки. Коэффициент имеет постоянное значение, его можно найти в справочнике ДБН В.2.6-31:2006 (Тепловая изоляция строений).

4. Сравните Rмин. с Rпр. и найдите разность ΔR. Если в результате вашего расчета Rмин.меньше или равно Rпр., то утепление стен дома не нужно, так как существующие слои обеспечивают нормативную теплоизоляцию строения. Когда же Rмин. больше Rпр., то определите разницу между ними, для этого вычтите из большего значения меньшее ?R= Rмин.- Rпр.

5. Подберите толщину утеплителя согласно величине ΔR. Выбранный утеплитель должен обеспечить для конструкции недостающее сопротивление теплопередачи. Выбирая материал, следует помнить о его характеристиках: коэффициент теплопроводности, плотность и класс горючести, коэффициент водопоглощения. Далее рассмотрим на примерах, как рассчитать толщину утеплителя для разных конструкций, но вы можете без проблем провести расчет теплопроводности стены онлайн калькулятор на нашем сайте.

Как рассчитать утепление для кирпичных стен

Утепление кирпичных стен под штукатурку

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29, и получаем значение в итоге 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03 и в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов – бетон, кирпич, слой штукатурки и т.д., то следует просуммировать их показатели теплосопротивления. Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения параметра следует узнать величину ГОСП (градусосутки отопительного периода) по формуле:

tB отражает температуру внутри помещения. Согласно установленным нормам она находится в пределах +20-22°С. Средняя температура воздуха – tот, число дней отопительного периода в календарном году – zот. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99. Внимание следует уделить продолжительности и температуре в отопительном периоде, когда среднесуточная t≤ 8°С.

Когда теплосопротивление каждого материала будет определена, следует узнать какой должна быть толщина утеплителя потолка, пола, стен, кровли дома. Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

RТР = R+ R+ R… Rn,

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δs) к теплопроводности (λS).

R = δSS

Как рассчитать утепление стен из пеноблока

Утепление стен из пеноблока минватой

К примеру, в возведении конструкции используется пеноблок D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата URSA плотностью 80-125 кг/м3, в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м3, толщиной 12 см.

Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах.

Теплопроводность бетона 0,26 Вт/м*0С

Теплопроводность утеплителя — 0,045 Вт/м*0С

Теплопроводность кирпича — 0,52 Вт/м*0С.

Определяем R для каждого материала.

Теплосопротивление газобетона — RГ = δ = 0,3/0,26 = 1,15 м2*0С/Вт
Теплосопротивление кирпича — RК = δSК = 0,12/0,52 = 0,23 м2*0С/В.

Зная, что стена состоит из 3-х слоев, находим RТР= RГ + RУ + RК, и находим теплосопротивление утеплителя RУ = RТР— RГ — RК.

Представим, что строительство происходит в регионе, где RТР(220С)  — 3,45 м2*0С/Вт. Вычисляем RУ = 3,45 — 1,15 – 0,23 = 2,07 м2*0С/Вт. Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата или другой утеплитель. Толщина утеплителя для стен будет определяться по формуле:

δS = RУ х λ = 2,07 х 0,045 = 0,09 м или 9 см.

Если представить, что RТР(180С) = 3,15 м2*0С/Вт, то RУ = 1,77 м2*0С/Вт, а δS = 0,08 м или 8 см.

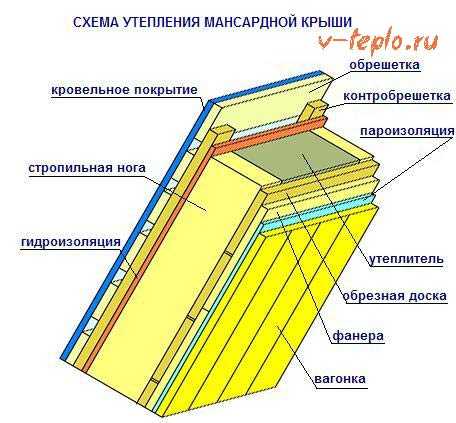

Как рассчитать толщину утепления мансарды

Утепление чердака и мансарды в доме

Расчет данного параметра производится по аналогии с определением толщины утеплителя стен дома. Для термоизоляции мансардных помещений лучше использовать материал теплопроводностью 0,04 Вт/м°С. Для чердаков толщина торфоизолирующего слоя не имеет большого значения. Чаще всего для утепления скатов крыш используют рулонные, матные или плитные теплоизоляции.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. От того насколько грамотно будет определены параметры изоляционного материала, зависит температура в доме зимой. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются засыпные материалы, время от времени их необходимо разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать каменная вата, эковата и сыпучие материалы. Расчет толщины утеплителя в каркасном доме простой, потому как его конструкция предусматривает наличие утеплителя. Теплосопротивление стен дома в Москве должно составлять R=3,20 м2*0C/Вт. Теплопроводность утеплителя представлена в таблицах или в сертификате на товар.

Для ваты оно составляет λут = 0,045 Вт/м*0С. Толщина утеплителя для каркасного дома определяется по формуле:

δут = R х λут = 3,20 х 0,045 = 0,14 м

Плиты минваты выпускаются толщиной 10 см и 5 см. В данном случае потребуется укладка минваты в два слоя.

Как рассчитать толщину утепления пола

Монтаж утеплителя под полом дома


Прежде чем приступить к расчетам следует знать, на какой глубине располагается пол относительно уровня земли. Также следует иметь представление о температуре грунта зимой на глубине. Данные можно взять из таблицы зависимости температуры грунта от глубины и месторасположения:

Сначала необходимо определить ГСОП, затем вычислить сопротивление теплопередаче, определить толщину слоев пола (к примеру, армированный бетон, цементная стяжка по утеплителю, напольное покрытие). Далее определяем сопротивление каждого из слоев и суммируем полученные значения. Таким образом, мы узнаем теплосопротивление всех слоев пола, кроме утеплителя.

Чтобы найти толщину утепления, из нормативного теплосопротивления отнимем общее сопротивление слоев пола за исключением изоляционного материала. Толщина утеплителя для пола в доме вычисляется путем умножения теплосопротивления утеплителя на коэффициент теплопроводности.

xn----jtbaaoqpdidh0am.xn--p1ai

Расчет толщины утеплителя для стен и кровли

02.12.2014

Энергетические ресурсы во всем мире увеличиваются в стоимости. Подобная тенденция заставляет подумать над вариантами более экономичного отопления. Установка современного оборудования способна лишь частично решить возникшую проблему. Только качественное утепление строительных конструкций может удержать драгоценное тепло внутри и не пустить прохладу.

Содержание статьи:

Не многие знают, каким именно должен быть теплоизоляционный слой и как проводится расчет толщины утеплителя. Достаточно ошибиться на пару сантиметров, чтоб столкнуться в дальнейшем с многочисленными проблемами. В одних случаях они легко поправимы, в других – требуют больших материальных затрат.

Видео инструкция

Что желательно знать?

Начиная проведение расчетов необходимо уточнить из каких материалов изготовлены поверхности и каковы их теплотехнические свойства. Среди них особое внимание уделяются двум показателям:

  • Теплопроводность
  • Коэффициент сопротивления теплопередачи

Они в полной мере способны отразить, каковы будут потери тепла на каждом квадратном метре без утепления поверхностей. Узнать подробнее о большинстве материалов можно ознакомившись со СНиП под номером 2-3-79.

В вышеназванном документе необходимо взять коэффициент ГСОП (отопительный период в градусах-сутках). На нем основывается один из важнейших показателей – сопротивление теплопередаче.

Читайте так же основные нормы и рекомендации СНиП к сисемам отопления — вот тут

Большинство современных домов возводятся из кирпича-пенобетона, характеристики которого подробно описаны в СНИП II 3 79. Плотность материала может быть различной, но на практике применяют изделия с соответствующим показателем от 0.6 до 1 тысячи кг/м. куб.

Согласно СНиП, для пенобетонного кирпича основные показатели равны:

  • ГСОП – 6000
  • Сопротивление теплопередаче – более 3,5 град. С х кв.м./Вт (для стен)
  • Сопротивление теплопередаче – более 6 град. С х кв.м./Вт (для потолка)

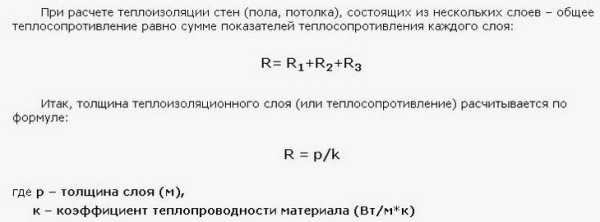

Если слоев несколько, общий показатель сопротивления рассчитывается как сумма каждого из них. Таким образом рекомендуется точно знать, из каких материалов возводилась коробка дома.

СНиП 3.03.01-87 – важный для ознакомления документ, когда проводится расчет толщины утеплителя. В нем подробно описываются устройство и проектирование теплоизоляции для жилых помещений. Одно из главных правил – укладку теплоизолятора нужно проводить снаружи. Лишь отдельные квартиры многоэтажного дома могут утепляться изнутри, когда проведение внешних работ невозможно по объективным причинам.

Пример расчета

Для расчета системы утепления зданий во внимание необходимо принять огромное число сторонних факторов. Среди них особенно важными считаются характеристики ограждений, рассмотренные в предыдущем разделе, и климатические особенности региона.

Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления. Весь дом рекомендуется обкладывать теплоизолятором одной марки.

Обязательно утепляются трубопроводы, идущие с улицы внутрь помещения. Через такие участки теряется не менее 25-30% драгоценной энергии.

Предполагается, что значение сопротивления теплопроводности расчете толщины утеплителя для стен и потолков уже определено. Если они не соответствуют желаемым значениям (6 для потолка и 3.5 для стен), придется утеплять поверхности. Необходимо рассчитать данные показатели для утеплителя по формулам:

  • Стена – R = 3.5 – [R стены]
  • Потолок – R = 6 – [R потолка]

Затем следует определить толщину утеплителя, взяв за основу простую формулу:

p = R * k

Здесь p – искомая толщина слоя теплоизоляции, k – теплопроводность рассматриваемого утеплителя.

Если выбираются популярные для многих теплоизоляционные материалы – пенопласт или минеральная вата, строители рекомендуют принимать минимальную толщину слоя, равную 10 см. Этому правилу придерживаются, даже когда рассчитанное значение оказалось значительно меньше.

Популярные способы утепления стен

Утеплить поверхности сегодня можно самыми различными способами. Все они могут делиться на подтипы по двум критериям:

  • Выбранному утеплителю
  • Способу проведения монтажных работ

Набирает большую популярность метод под названием моностена. Она представляет собой перегородку исключительно из одного материала – древесины или кирпича. Толщина свыше 40 см позволяет забыть о дополнительном утеплении.

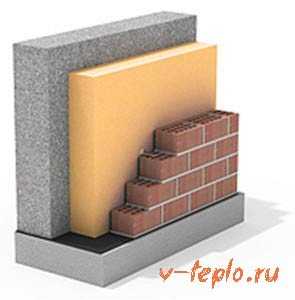

Второй тип – многослойный пирог. В этом случае утеплитель располагают внутри стены между наружной и внутренней панелью. Если теплоизоляция предусматривается на этапе возведения перегородок – проблем не возникнет.

Когда утеплитель нужно поместить в уже выстроенные стены, содержащие полости – работу доверяют исключительно специалистам. Так как операция проводится «в слепую», у них должно быть в распоряжении специальное оборудование (эндоскопическая камера или телевизор), позволяющее наблюдать за всем происходящим.

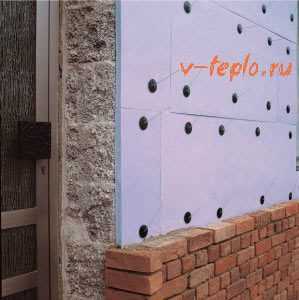

Третий вариант – нанесение утеплителя снаружи на поверхность стен с последующим его сокрытием. Декорирование может быть любым: оштукатуривание, плитка, сайдинг и т. п. В этом случае особое внимание уделяется парорегуляции, гидроизоляции и ветровой защите.

Возможные проблемы, связанные с выбором неправильной толщины утеплителя

Продумывая, но не производя расчет толщины утеплителя фасадной части помещений, многие хозяева действуют по принципу: больше-лучше. Некоторые из них угадывают с толщиной слоя и вряд ли столкнуться с проблемами в дальнейшем. Однако возможны два варианта, когда она была выбрана неверно:

  • Слой слишком большой
  • Слой слишком маленький

Слой теплоизоляции слишком большой

Один из самых распространенных принципов «больше-лучше» неверен. Увеличение толщины, как правило, не приносит никакой экономической выгоды. Часть вложенных денежных средств в материалы будут потрачены напрасно.

Для каждого теплоизоляционного материала можно выделить оптимальный слой, который практически не пропускает воздушные потоки. Достигнув его, стены перестают дышать. Возможно образование конденсата, который будет разрушать строительные материалы. При этом внутренняя обстановка внутри помещения не изменится.

Слой теплоизоляции слишком маленький

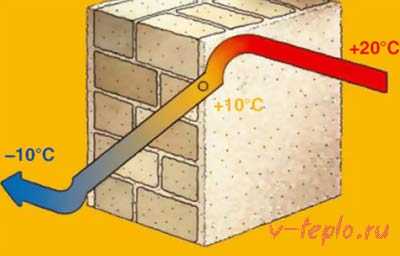

Точка росы – понятие, с которым должен быть знаком каждый, кто начинает строительные работы. Она показывает, в каком именно месте начнется выделение конденсата межу двумя пространствами с различными температурами: внутренним и наружном.

Если толщина утеплителя будет меньше оптимальной, точка росы расположится внутри стены. Образование в ней влаги начнет вызывать внутренние разрушения, появление грибков и плесени. Если фасад оформлен и не моет быть дополнительно утеплен, потребуются дополнительные вложения на специальное осушительное оборудование. Последнее повлечет увеличение трат на электроэнергию и т. д.

Подводим итоги

Произвести расчет толщины утеплителя, ознакомившись с различными инструкциями и документами, способен каждый. Пренебрегать этим этапом нельзя, а по возможности следует проконсультироваться и даже попросить непосредственной помощи у специалиста. Затраченные время и средства незаметно, но очень быстро окупятся.

Производить расчет утеплителя рекомендуется в ситуациях, когда еще не были закуплены рабочие материалы. Сравнив различные их разновидности, можно выбрать самые подходящие варианты.


Вам может понравиться

v-teplo.ru

Как правильно рассчитать толщину утеплителя

Чтобы сегодня произвести расчет толщины утеплителя не нужно обладать знаниями инженера. Проще всего сделать это с помощью онлайн калькулятора, доступного в свободном режиме для всех желающих. Приложения построены с учетом ряда вводных, поэтому позволяют получить достаточно точные результаты быстро, без хлопотных вычислений и многочисленных формул.

Для чего нужно знать толщину утеплителя?

Почему так важно до покупки утеплителя выполнить точный расчет толщины теплоизоляции для конструкций любого назначения? Дело в том, что в зависимости от типа поверхности подбирают утеплитель нужной толщины и плотности.

Так для следующих поверхностей понадобится теплоизоляция с такими показателями:

  • для подвального помещения — от 6 до 15 см;
  • для фасада — от 8 до 10 см;
  • для чердачных перекрытий — от 10 до 16 см;
  • для крыши — от 15 до 30 см.

От толщины и плотности зависит и вес утеплителя, а значит — нагрузка на конструкции, именно поэтому важно научиться пользоваться калькулятором для вычисления правильного значения. Расчет нужного показателя толщины теплоизоляции позволит предотвратить теплопотери, не допустит промерзания стен.

Ошибки в выборе толщины утеплителя, например, в случае со слишком тонкой изоляцией могут привести к:

  • смещению точки росы на поверхность стены внутри помещения;
  • образованию плесени и грибка;
  • к увеличению теплопотерь.

Если выбор толщины утеплителя без использования калькулятора и формул был сделан неправильно в меньшую сторону — это может нанести серьезный ущерб функционалу изоляции. Утеплитель с толщиной больше нормы ничем опасным не грозит, кроме как повышением стоимости утепления.

Существуют определенные нормы теплосопротивляемости конструкций, прописанные на государственном уровне и зависящие от климатических особенностей региона.

Как использовать приложения для расчета

Возможности онлайн калькулятора нужно стараться использовать в полной мере. Рассчитать толщину изоляции с его помощью действительно просто и удобно, если правильно ввести данные.

Работа практически каждого онлайн калькулятора построена на анализе данных, вводимых в программу:

  • региона для определения коэффициента теплопроводности конструкций;
  • типа строения и назначение;
  • параметров конструкции;
  • типа утеплителя.

Введя нужные данные для расчета онлайн калькулятором, получится узнать нужную толщину материала, а также квадратуру, число упаковок и даже итоговую стоимость утепления.

Принцип работы приложений для расчета толщины теплоизоляции

При разработке онлайн калькуляторов учитываются государственные нормы в отношении толщины теплоизоляции для того или иного региона. Сам же принцип расчета базируется на применении проверенных формул.

Программа является простой и доступной как для пользователей стационарных ПК, так и для владельцев смартфонов на базе IOS и Android. С ее помощью можно рассчитать толщину изоляции сразу для нескольких объектов, сформировать ведомость расхода изоляционных материалов, протокол расчета и техно-монтажную ведомость.

В процессе учитываются нормы плотности среды, а также требования безопасности, возможные температуры, предотвращение конденсата на поверхности. Допустимо проводить расчет для использования комбинированных материалов.

В заключение остается отметить, что показатели толщины играют огромное значение для эффективной и долговечной теплоизоляции и не так важно будет выполнен расчет с помощью онлайн калькулятора или по старинке — с использованием формул.

Первый вариант более удобный, надежный и быстрый. Воспользоваться формулами для расчета нужных показателей также можно, но лишь тем, кто имеет определенные навыки в области инженерии. Новичкам в этой сфере сориентироваться будет крайне сложно, равно как и не допустить ошибок в ходе вычислений.

remontami.ru

Расчет толщины утеплителя - точная формула расчета

Не все утеплители одинаково полезны. Именно так, по созвучию с известной рекламой йогуртов, можно определить основную проблему выбора утеплителя при утеплении дома. Чтобы четко понимать, в чем различие между утеплителями, и какой из них выбрать – надо понимать по каким принципам рассчитывается толщина утеплителя в каждом конкретном случае, и что собой представляет расчет толщины утеплителя, когда вы имеете 2 или 3 разных материала в листах, на практике.

Итак, первое, что предстоит сделать – это выбрать оптимальный утеплитель для нашей ситуации.

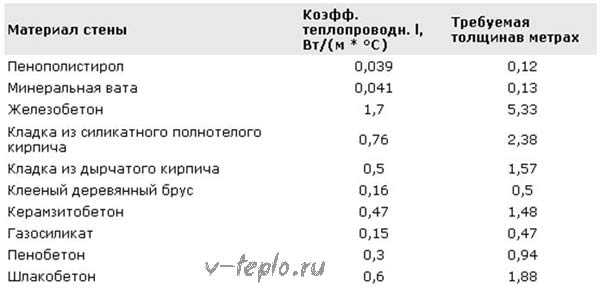

1. Сначала смотрим на его теплосопротивление и обращаемся к таблицам по теплопроводности основных утеплителей, опубликованным на нашем сайте.

2. Далее, смотрим нормы по теплосопротивлению ограждающих конструкций для того региона, в котором мы собираемся построить свой дом. Это нормы по новому СНиПу, который регламентирует минимально необходимое теплосопротивление, чтобы здание могло вписаться в современные параметры энергопотребления.

И неважно, чем вы отапливаетесь – дровами, газом или электричеством – калории ваш дом потребляет исправно, из какого бы топлива вы их не извлекали.

3. Для расчета необходимой толщины утеплителя применяем формулу расчета, указанную ниже.

Какие будут комментарии к этой формуле?

Во-первых, можно применять несколько слоев однородного утеплителя и их теплосопротивление будет просто складываться. Следите только за тем, чтобы между ними не было воздушных зазоров, в которых могли бы возникнуть воздушные микротечения. Когда воздух неподвижен – он лучший изолятор. Когда воздух движется – он начинает охлаждать утеплитель и ограждающие конструкции.

Во-вторых, можно применять несколько слоев разнородных утеплителей, а также можно принимать в расчет теплосопротивление несущих стен, на которых монтируется утеплитель. В этом случае суммируются отдельные показатели теплосопротивления для каждого слоя «пирога».

Теплосопротивление каждого слоя рассчитывается, исходя из теплопроводности каждого конкретного материала. Чем ниже теплопроводность материала, тем выше будет теплосопротивление слоя, изготовленного из этого материала.

Чтобы получить необходимые показатели по теплосопротивлению ограждающих конструкций (пол, потолок, стены) для своего региона – выбираем максимально подходящий эффективный утеплитель (пенопласт, базальтовую вату, пенополиуретан, эковату, пеностекло) и выбираем, какой толщины должен быть утеплитель, принимая во внимание теплопроводность и толщину несущей стены.

Итак, расчет толщины утеплителя для дома еще раз по пунктам:

1. Смотрим таблицу по теплопроводности утеплителей.

2. Смотрим таблицу по нормам теплосопротивления для регионов.

3. Подставляем в формулу цифры по теплопроводности утеплителя и подбираем толщину, чтобы вписаться в нормы по своему региону.

Далее начинаются чисто экономические подсчеты – вычисляются необходимые объемы утеплителя и стоимость его закупки. Также стоит учитывать стоимость доставки и монтажа утеплителя на стены и перекрытия – для некоторых типов объемных или рыхлых утеплителей эти суммы могут быть весьма значительными. Некоторые утеплители на стенах потребуется дополнительно защищать от влаги или солнца.

Кстати, очень просто по данной формуле подбирать разнородные утеплители, которые часто приходится комбинировать в процессе строительства дома.

Смотрим, например, пенопласт ПСБС 25 плотности и ПС 15 плотности. Они имеют разные показатели R, делаем расчет толщины утеплителя в суммарном выражении для общего слоя по всей стене дома согласно формуле.

То же самое касается и базальтовой ваты. Листы базальтового утеплителя плотности 35, 45, 65 и 85 можно комбинировать, чтобы достичь необходимого показателя теплосопротивления стены, в одном случае, и приемлемой жесткости и гидрофобности слоя утеплителя, в другом случае.

dom-data.ru

Как рассчитать толщину утеплителя?

Утепление стен и пола дома – один из самых эффективных способов сохранить тепло. В настоящее время можно выбрать несколько видов теплоизоляционных материалов. Перед проведением монтажа следует вычислить толщину утеплительного слоя, чтобы оптимизировать расходы по закупке и уменьшить трудоемкость работ. Но как рассчитать толщину утеплителя правильно? Для этого необходимо знать его свойства.

Теплопроводность – основная характеристика утеплителя

Каждый материал, независимо от его назначения, характеризуется способностью пропускать тепловые волны. Коэффициент теплопроводности определяет количество тепловой энергии, проходящей через структуру материала площадью 1 м² при разнице воздействия температур на его поверхностях 1 градус Цельсия. Измеряется в Вт/м²*С.

Чем меньше теплопередача, тем лучше способность утеплителя сохранять тепло. Оптимальными показателями обладают полимерные материалы – пенополиуретан, пенополистирол и подобные им. Слой из керамзита будет наименее эффективен в плане энергосбережения.

На практике для расчета толщины утеплителя применяется значение сопротивления теплопередачи (м²*С/Вт). Для его вычисления необходимо воспользоваться несложной формулой:

Соотношение толщины стены (d) к коэффициенту теплопроводности (K) дает возможность рассчитать оптимальный слой теплоизолятора.

к содержанию ↑

Требования к жилым зданиям

Но и сама стена дома также имеет определенную способность сохранять тепло. Она напрямую зависит от материала изготовления конструкции. Железобетонные конструкции обладают худшими показателями теплопередачи. Деревянные дома и газобетонные стены являются оптимальными в плане энергосбережения.

Для чего необходимо знать этот показатель? Существуют определенные требования к значению сопротивления теплопередачи наружных стен жилых зданий. В частности, СНиП II-3-79 определяет значение этого параметра в зависимости от климатической зоны.

Зная все исходные данные, можно самостоятельно рассчитать толщину утеплителя в зависимости от его вида и материала изготовления стен.

к содержанию ↑

Пример расчета

На значение теплопередачи влияет плотность материала. В особенности это касается базальтовой ваты и керамзита. Поэтому желательно уточнить фактический показатель утеплителя от конкретного производителя.

В качестве примера расчета возьмем кирпичную стену стандартной толщины 640 мм (двухрядная). Также потребуются другие данные, необходимые для вычисления оптимальной толщины утеплителя:

  • Регион – Тула. Для него оптимальный показатель сопротивления теплопередачи (Rн) составляет 4,65 м²*С/Вт.
  • Наружный теплоизоляционный слой будет сделан из пенополистирола – K=0,029 Вт/м²*С.

Сначала следует узнать фактическое сопротивление теплопередачи кирпичной кладки:

Исходя из этого, дополнительный слой утепления (Rт) должен компенсировать недостаток сопротивления теплопередачи:

Используя формулу отношения сопротивления теплопередачи к толщине материала, можно рассчитать глубину утеплительного слоя.

То есть в данном случае для обеспечения оптимального энергосбережения необходимо на наружную стену установить слой пенополистирола толщиной не менее 100 мм.

Используя эту методику, можно самостоятельно рассчитать оптимальную глубину теплоизоляционной защиты. Главное, чтобы значения теплопроводности утеплителя совпадали с фактическими.

thedifference.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
