2.2 Расчет звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий

Индекс изоляции воздушного шума однослойными ограждающими конструкциями следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума. Частотную характеристику изоляции воздушного шума однослойной плоской ограждающей конструкции сплошного сечения с поверхностной плотностью от 100 до 800 кг/м2 из бетона, железобетона, кирпича и тому подобных материалов следует определять, изображая ее в виде ломаной линии ABCD (рисунок 2.5).

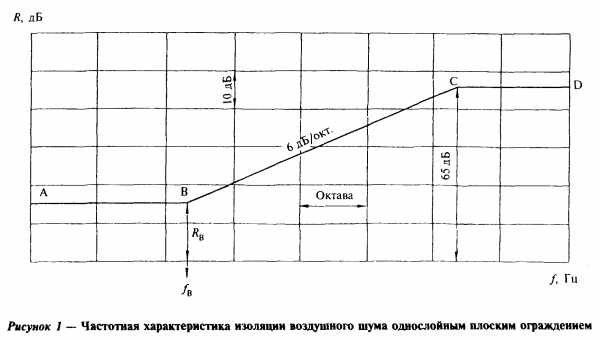

Рисунок 2.5 – Частотная характеристика изоляции

воздушного шума однослойным плоским ограждением

Абсциссу точки -следует определять по таблице 2.7 в зависимости от толщиныh и плотности материала γ конструкции. Значение

следует округлять до среднегеометрической частоты, в пределах которой находится. Границы третьоктавных полос приведены в таблице 2.8.

Таблица 2.7

Плотность бетона , кг/м3

, Гц

 1800

1600

1400

1200

1000

800

600

Примечания: 1h- толщина ограждения, мм.

2 Для промежуточных значений

частота определяется интерполяцией.

Таблица 2.8

Среднегеометрическая частота

Третьоктавной полосы

Граница третьоктавной полосы

50

45-56

63

57-70

80

71-88

100

89-111

125

112-140

160

141-176

200

177-222

250

223-280

315

281-353

400

354-445

500

446-561

630

562-707

800

708-890

1000

891-1122

1250

1123-1414

1600

1415-1782

2000

1783-2244

2500

2245-2828

3150

2829-3563

4000

3564-4489

5000

4490-5657

Ординату точки -следует определять в зависимости от эквивалентной поверхностной плотностипо формуле

, дБ.

Эквивалентная поверхностная плотность определяется по формуле

, кг/м2,

где

- поверхностная плотность, кг/м2;

- коэффициент, учитывающий относительное увеличение изгибной жесткости ограждения из бетонов на легких заполнителях по отношению к конструкции из тяжелого бетона с той же поверхностной плотностью (таблица 2.9).

Таблица 2.9

Вид материала

Плотность, кг/м3

Кладка из кирпича, пустотелых керамических блоков

1500-1600

1,1

1200-1400

1,2

Для сплошных ограждающих конструкций плотностью

= 1800 кг/м3 и более = 1.

Значение следует округлять до 0,5 дБ.

Построение частотной характеристики производится в следующей последовательности: из точки B влево проводится горизонтальный отрезок BA, а вправо от точки B проводится отрезок BC с наклоном 6 дБ на октаву. Октавой называется звуковой ряд, у которого частота последнего звука в два раза больше первого. Точка C имеет ординату = 65 дБ. Из точки C вправо проводится горизонтальный отрезок CD. Если точка С лежит за пределами нормируемого диапазона частот ( 3150 Гц), то отрезок CD отсутствует.

При ориентировочных расчетах индекс изоляции воздушного шума ограждающими конструкциями сплошного сечения из материалов с поверхностной твердостью до 800 кг/м

2 допускается определять по формуле

Rw = 37m + 55K – 43, дБ.
