Размер буржуйки для гаража – Буржуйка в гараж – технические характеристики, фото видов самодельных супер буржуек для гаража, как сделать по чертежу из бочки и сварить, установка, как сделать дымоход и вытяжку, почему дымит и чем топить, цена и где купить в Москве и СПб

Содержание

самодельные печки и схемы изготовления

Частный гараж — помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен, но использование стандартных электрообогревателей обычно оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов.

Содержание статьи:

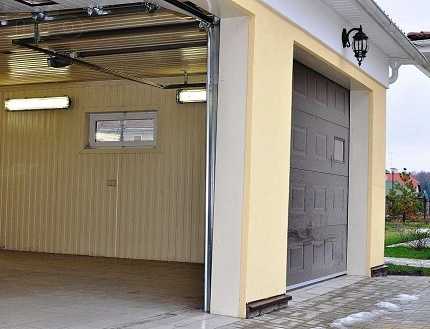

Особенности отопления гаража

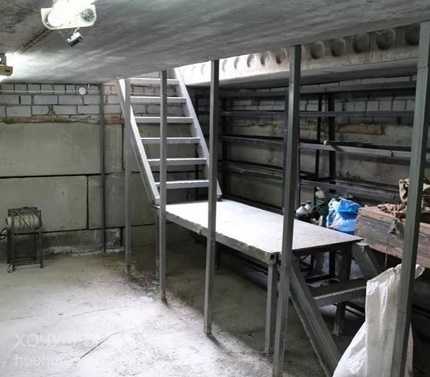

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции. Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома. Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16 градусов хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке — 8 градусов — подойдет агрегат на 1,2 кВт. Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма. Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

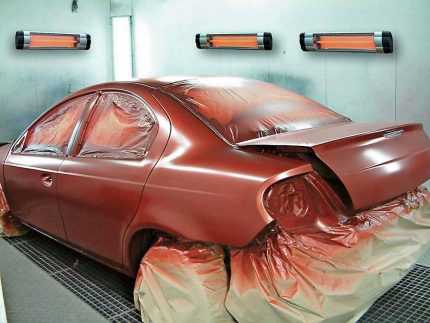

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

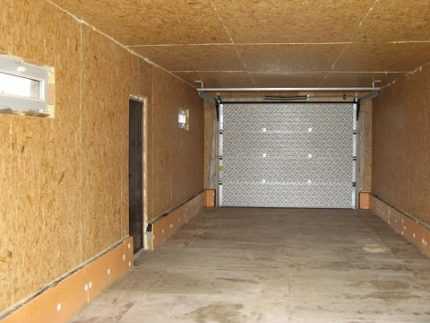

Несколько слов об утеплении

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине — это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм. От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению. Но для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, т.е. древесные самозатухающие при возгорании. Рекомендуемая толщина — около 5 мм. Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

  • кирпичная дровяная печь;
  • буржуйка;
  • печь длительного горения;
  • печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

#1: Кирпич — могут возникнуть проблемы

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства, но такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядок, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной. Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора, т.е. устройство прослужит не слишком долго.

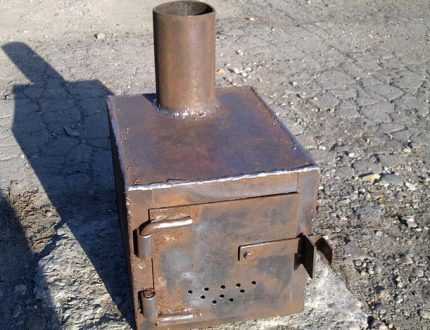

#2: Буржуйка — просто и надежно

Самый простой вариант самодельной печки в гараж — обычная буржуйка. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка. Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

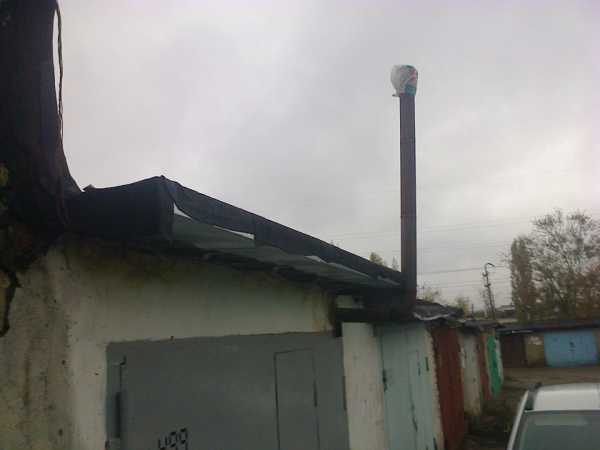

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально выводят вверх дымоход. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”. Это увеличит площадь соприкосновения воздуха с горячим металлом, т.е. ускорит прогрев помещения.

Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней. При работе со старым газовым баллоном также нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

В этом ролике продемонстрирован опыт изготовления классической буржуйки:

#3: Печь на отработке — эффективно, недорого

Конструкция такого агрегата немного сложнее буржуйки, но его эффективность бьет многие рекорды. Для начала, отработанное масло найдется у каждого автолюбителя, а если его недостаточно, то приобрести такое топливо можно практически в любом автосервисе по более чем умеренной цене. В отличие от буржуйки, такую печь делают из двух отделов, соединенных перфорированной металлической трубой.

Старый газовый баллон прекрасно подходит для изготовления различных видов самодельных печей для гаража. Резать такую емкость с помощью сварки следует крайне осторожно

В нижнем отделе сгорает отработанное масло, которое дает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, попутно смешиваясь с небольшим количеством воздуха. Полученная газовая смесь при сжигании дает впечатляющее количество тепла.

Первая камера, в которой сгорает отработанное масло, может быть сделана из листового металла или подходящей металлической емкости квадратной, круглой или прямоугольной конфигурации. Чтобы процесс горения протекал правильно, в этой емкости делают заслонку для регулирования количества поступающего в камеру воздуха.

Перед изготовлением печи на отработке не помешает найти и изучить чертеж такого устройства, хотя строгих требований к конфигурации и размерам нет

Снизу нужно приделать ножки из уголка или толстой проволоки, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делают круглое отверстие и вставляют в него трубу с перфорацией. Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от сгорающего масла.

Поэтому понадобится конструкция с достаточно толстыми стенками, чтобы выдержать и дополнительный вес, и температуру. В противном случае она очень скоро прогорит. Верхнюю камеру обычно делают в виде короткого и широкого цилиндра из толстого металла. Сверху нужно поставить дымоход, боковое расположение трубы для удаления дымных газов в этом случае не допускается.

Печь на отработке состоит из двух отдельных камер, которые соединены перфорированной трубкой. В процессе горения из этих отверстий вырывается открытое пламя, что делает устройство пожароопасным

Требования к установке печи на отработке примерно такие же, как и для буржуйки: ровное и прочное основание, защита окружающего пространства от перегрева и возгорания. Сжигать в такой печи можно практически любые отработанные масла: соляру, трансмиссионные составы, мазут, дизельное топливо, керосин и т.д.

Однако следует воздержаться от экспериментов с составами, для которых характерно легкое и быстрое воспламенение, т.е. от сжигания в такой печи бензина или различных растворителей. Незначительное количество бензина допускается использовать для розжига отработки.

А бензин, пролитый непосредственно возле разогретой печи может привести к серьезному пожару. Официально оформить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но они несут полную ответственность за возможное возгорание.

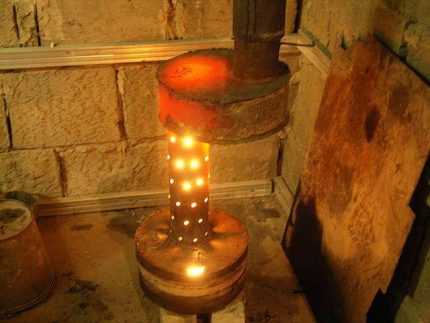

Изогнутую перфорированную трубу используют в разновидности печи на отработке, которую можно также использовать как буржуйку, сжигая не только масло, но и дрова

Интересным решением может стать гибрид буржуйки и печи на отработке. Для этого камеру, в которой сжигают отработку, снабжают изогнутой перфорированной трубкой, а буржуйку делают двухкамерной, чтобы можно было сжигать в ней не только дрова, но и отработанное масло. Агрегат можно будет использовать для двух видов топлива в зависимости от ситуации.

Подробный обзор по изготовлению и эксплуатации печи на отработке представлен в видео:

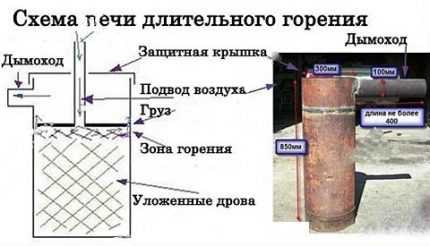

#4: Печь длительного горения — высокий КПД

Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина не сгорает сразу, а медленно тлеет, выделяя при этом горючий газ.

Печь длительного горения обычно изготавливают из какой-нибудь цилиндрической емкости, но ее можно сделать и квадратной, если будут обеспечены условия для тления дров

Этот газ сгорает в верхнем отделе топочной камеры при очень высокой температуре, чем и обеспечивается высокий КПД такого типа устройств.

Здесь показан процесс создания интересного варианта печи длительного горения:


Загружать топливо в печь длительного сгорания нужно не более двух раз в сутки, поэтому такие устройства больше подходят для постоянного обогрева гаража или для использования в течение длительного срока.

Проще всего изготовить печь длительного горения из металлической бочки с толстыми стенками. Емкость размером около 200 литров считается оптимальной для таких целей. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.

Дымоход печи длительного горения обычно выводят сбоку, а сверху делают отверстие для трубы, через который осуществляется приток воздуха

Сечение дымохода должно составлять около 150 мм, а трубы для воздуха — 100 мм. Важный элемент печи этого типа — груз, который придавливает тлеющие дрова. Для его изготовления понадобится металлический круг чуть уже, чем диаметр бочки, а также два куска швеллера, которые исполнят роль утяжелителя.

В этом элементе также проделывают отверстие для подачи воздуха, затем к этому отверстию приваривают трубу с сечением 100 мм. Она должна быть немного длиннее, чем высота корпуса печки. Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и емкость для золы, приваривают прочные ножки.

Для печи длительного горения лучше всего подходят сухие дрова, которые выделяют в процессе горения минимальное количество смолы

Дрова сгорают в печи длительного горения почти полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужен. Чтобы запустить такую печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие трубу для воздуха. По мере тления количество дров будет уменьшаться, груз опустится. Для установки такой печи также необходимо прочное основание и безопасное окружение.

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной отопительной системы на основе печки:

Варианты самодельных печей достаточно разнообразны, и конструкции таких устройств не особенно сложные. Понадобятся навыки работы с металлом, сварочный аппарат и вполне доступные материалы. Правильно изготовленная печь работает эффективно и служит долго.

sovet-ingenera.com

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна
  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

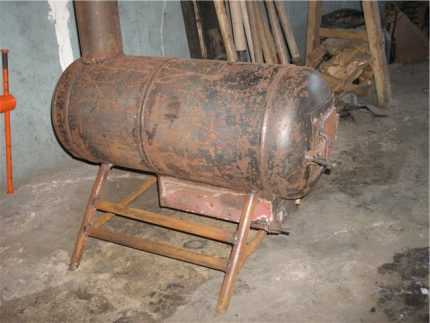

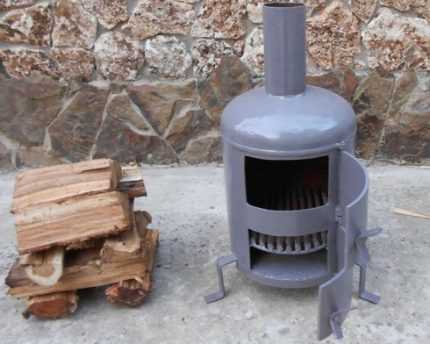

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

  • Из двух газовых баллонов, установленных перпендикулярно, один на другой;
  • ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

  • Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
  • Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
  • Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
  • Труба дымохода. Ее диаметр должен составлять 9-10 см.
  • Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
  • Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки
  • Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
  • Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
  • Баллон готов к использованию.

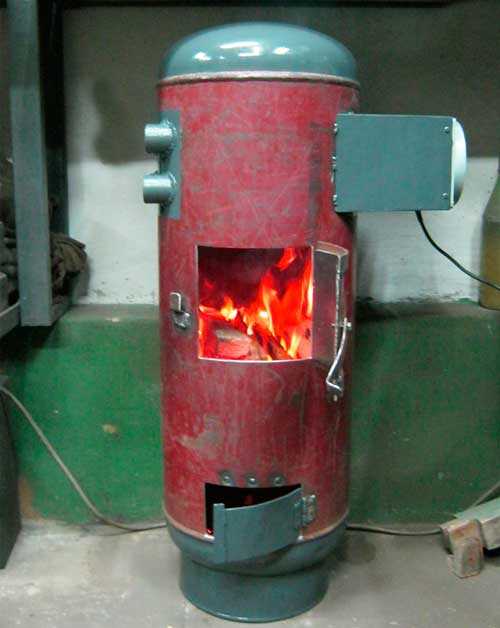

Буржуйка вертикальная из газового баллона

Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

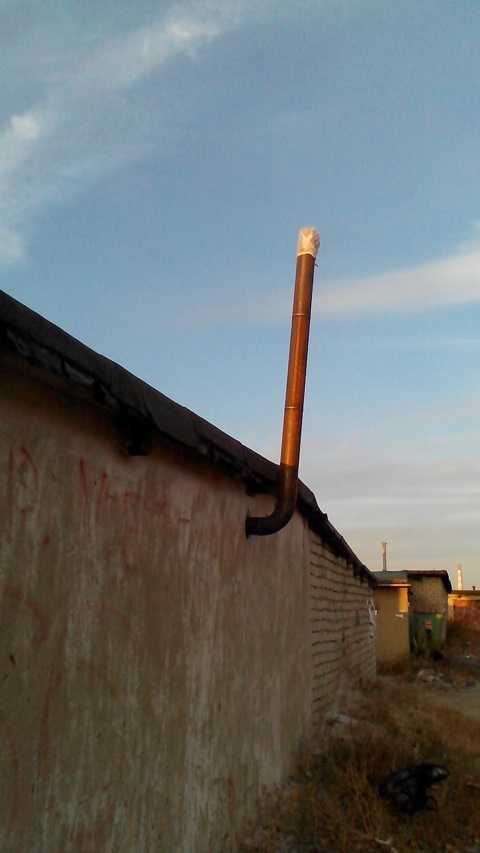

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

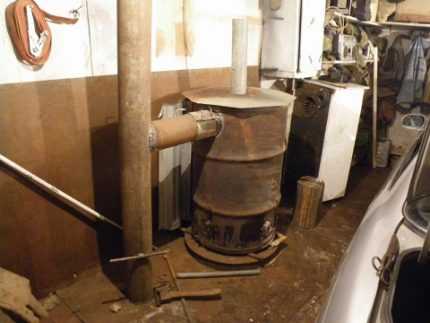

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

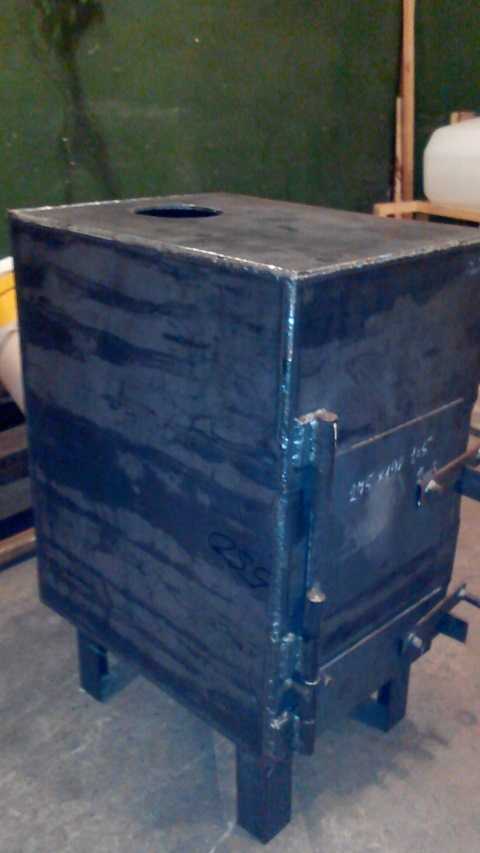

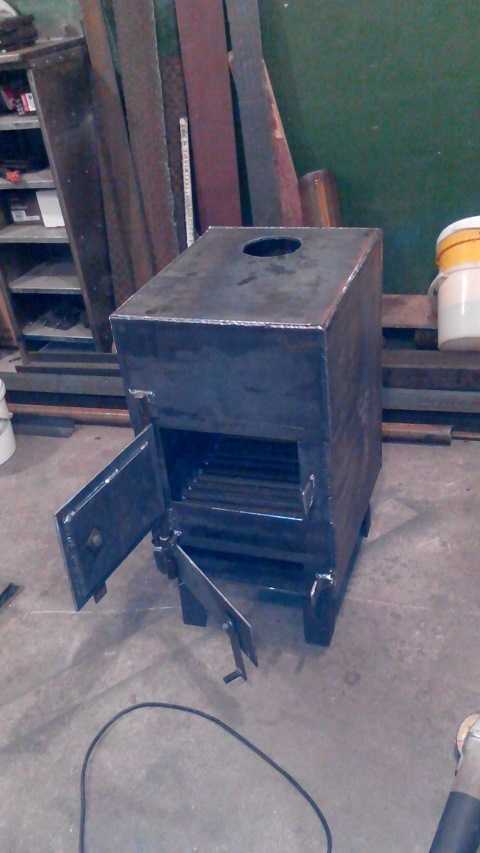

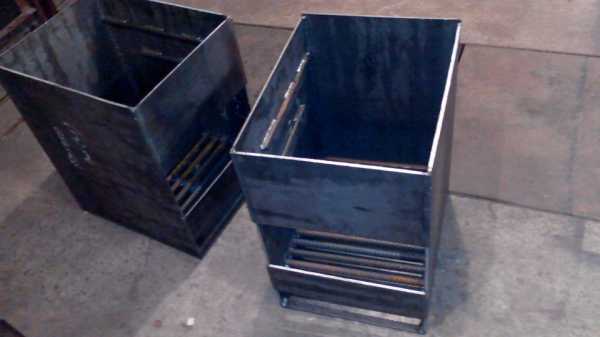

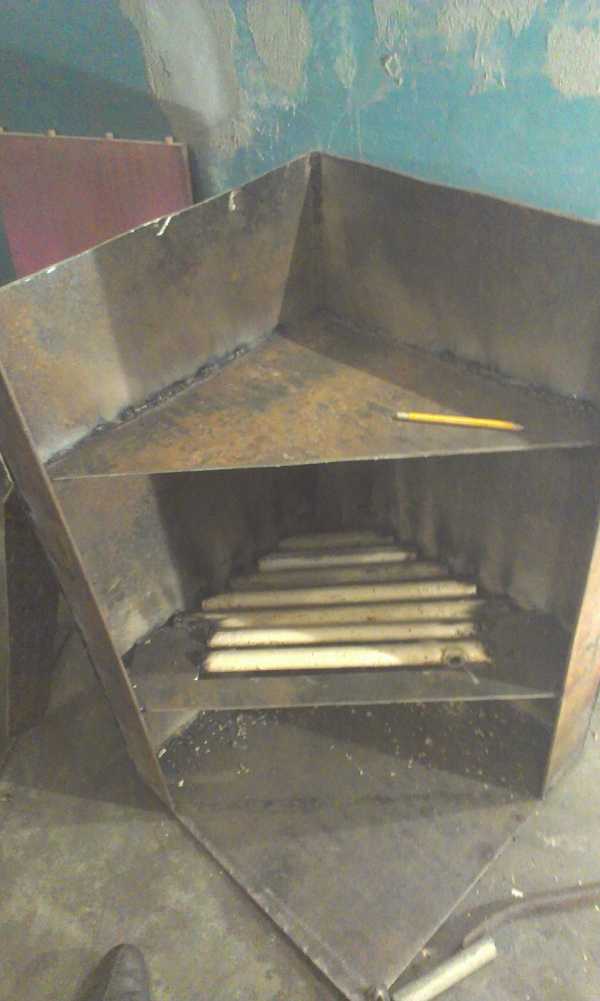

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

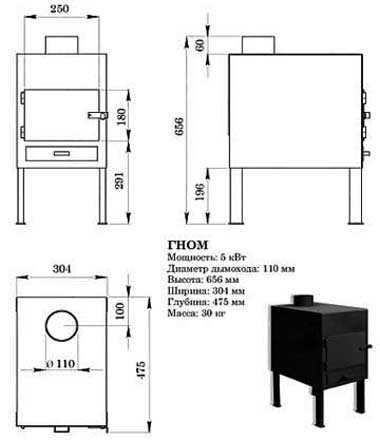

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

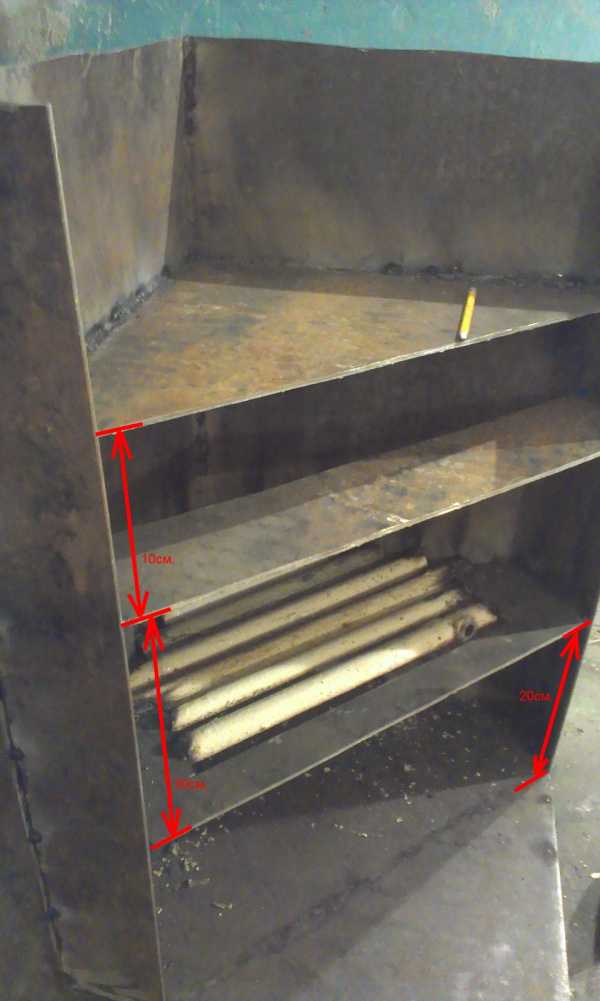

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

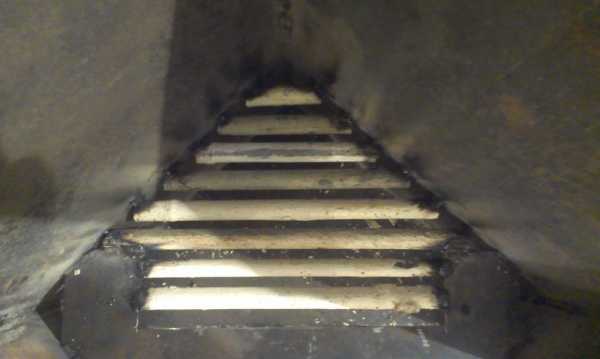

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Печка в гараж на дровах своими руками: чертежи, видеоинструкция

Большинство гаражей не оборудовано системой отопления. Реализовать полноценный обогреватель на газу достаточно дорого не только по закупке оборудования, но и по нынешним тарифам на коммунальные услуги. Поэтому многие автовладельцы задаются вопросом: как сделать печку в гараж своими руками с минимумом затрат? Она должна быть компактной, но эффективной, потому как в суровые морозы нередко требуется быстро прогреть помещение. Соответственно, перед тем как выбрать тип будущей конструкции, обратите внимание на то, чтобы она могла топиться даже на отходах. Ведь не всегда удается обзавестись качественными дровами.

В статье мы рассмотрим конструктивно простые решения, которые будет по силам сделать даже тем, у кого совсем нет должного опыта.

Какие есть варианты

Холод в гараже – это довольно неприятное явление, которое желательно устранить хорошим обогревом. В большинстве случаев делаются конструкции типа буржуек. Их делают из труб, толстых бочек или баллонов для газа. Дровяные печи очень просты в постройке, потому что используемая основа требует немного усилий по доработке.

Усложненные варианты делают из листового металла. Если вы уверенно умеете обращаться со сваркой – этот вариант для вас.

Читайте также: Лучшие огнеупорные материалы для стен вокруг печей

Третьим решением может быть печь из кирпича. Но такой вариант не совсем подходит для гаража ввиду слабого обогрева и больших размеров.

Мы рассмотрим конструирование буржуек на дровах, потому как закладывать в них можно все, что горит. В результате вы получите два преимущества:

  1. Можно топить практически всем.
  2. Быстрый нагрев.

Недостатком является только то, что они потребуют много топлива. Но и эта проблема решается усовершенствованием буржуек для длительного горения.

Зачастую печь делается по принципу верхнего горения. Одна закладка будет отапливать помещение в течение 8 часов.

Буржуйка является хитом в гаражах еще с 20-х годов прошлого века. В то время конструкции были практически в каждом помещении и даже в квартирах. Как только появилось централизованное отопление – буржуйки потеряли свою популярность, но для гаража они являются лучшим решением.

Из чего можно сделать буржуйку

Лучшей основной для печи будет пропановый баллон, труба с толстыми стенками. Можно использовать бочку, но она должна быть большого объема и изготовлена из толстого металла.

Обратите внимание, что минимальная толщина стенки – 3 мм. Оптимальная величина – 5 мм.

Конструктивно буржуйка может быть вертикальной, а также горизонтальной. Для дров лучше делать второй вариант. В таком случае длинные поленья без проблем будут закладываться внутрь.

Организация вертикального варианта сэкономит немного места в гараже, но топка окажется мелковатой, что потребует подготовки соответствующих дров.

Читайте также: Как сделать кирпичную печь для дачи

Вертикальная буржуйка

Изначально мы расскажем вам о том, как соорудить вертикальную печь на основе баллона или трубы. Разделите основу на две неравные части. Внизу будет использоваться меньшая – она понадобится для сбора золы. Вторая же часть послужит топкой для дров.

Порядок работ следующий:

  1. Сначала вырезаются двери. Снизу нужно сделать небольшую, а сверху – насколько позволяют размеры. Вырезанные листы металла дальше используйте в качестве дверей.
  2. Определите место для колосников и приварите их. Зачастую применяется стальная арматура, которая разрезается на куски необходимых размеров. Обратите внимание, что толщина прута должна быть в диапазоне от 12 до 16 мм. Приваривайте с шагом до 2 см.
  3. Если дно у основания отсутствует – на этом шаге займитесь его привариванием.
  4. Сверху необходимо вырезать отверстие для дымохода. Приварите металлическую полоску высотой до 10 см. Диаметр патрубка лучше делать по стандартным размерам, чтобы в дальнейшем не было проблем с трубой.
  5. Крышку с патрубком приварите на место.
  6. На дверцы приварите запоры, петли и все это монтируем на свои места. Буржуйки в большинстве случаев негерметичны. Поэтому делать уплотнители не нужно.

По завершению работ буржуйка готова к использованию. Единственное что еще понадобится – это организовать дымоход и можно начинать эксплуатацию печи.

Горизонтальная печка для гаража

При расположении основания в горизонтальном положении, место для сборки золы приваривается снизу. Для этого возьмите листовую сталь и сварите конструкцию по своим индивидуальным требованиям. В ином случае можно применить кусок швеллера подходящих габаритов.

В баллоне, бочке или трубе в нижней части сделайте отверстия или прорезы типа колосников.

Сверху сделайте патрубок дымохода. Эта задача решается привариванием куска от трубы подходящего размера. Как только патрубок приварен, проверьте швы и вырежьте металл внутри кольца.

Следующим шагом делаются ножки при помощи кусков уголка. К ним можно наварить небольшие металлические пластинки для большей устойчивости печи.

Теперь необходимо поставить двери. На поддувало зачастую вырезается металлический кусок, который комплектуется запором и петлями. Отсутствие герметичности не помешает, потому как поступающий воздух будет способствовать процессу горения.

Проблем не будет и в случае с изготовлением дверцы из металла, ведь наварить петли не составит особых проблем. Однако для регулирования горения лучше сделать дверку чуть больше для того, чтобы проем был закрыт.

Если вы хотите поставить чугунную дверцу, тогда могут возникнуть проблемы. Потому как понадобится из уголка сделать рамку, а уже к ней при помощи болтов монтировать литье. Затем вся конструкция приваривается к буржуйке.

Конструкция из двух бочек

Все, кто использовал буржуйку, знают, что от печи идет значительное тепловое излучение. Стенки могут значительно раскаляться до свечения и находиться рядом с обогревателем просто невозможно. Решить эту задачу можно следующим образом:

  1. Для печи берется две бочки разных диаметров.
  2. Одна вставляется в другую.
  3. Образовавшиеся пустоты нужно заполнить галькой с песком.
  4. Топкой будет внутренняя бочка.
  5. Наружная будет предоставлять собой защитный корпус.

Такая конструкция станет дольше греться. Моментального обогрева не будет, но после того как дрова прогорят, буржуйка еще около двух часов согревает гараж, потому как тепло в процессе топки копится в закладке.

Подводя итог статьи, отметим, что мы рассмотрели только печи конструкции буржуйка. Такие обогреватели реально сделать в течение одного дня, особенно если умеете хорошо обращаться со сваркой.

Очень простыми вариантами может быть обычная бочка с минимумом доработок – это также действенный вариант, который будет хорошо греть помещение.

Читайте также: Как самостоятельно сложить печь

Есть также усовершенствованные варианты буржуек, которые предназначены для длительного горения. Конструктивно они сложнее рассмотренных решений.

Как мы уже упоминали ранее, делать кирпичную печь в гараже нет смысла – они обладают слабой теплоотдачей. Если делать такой обогреватель, то лучше разрабатывать ее с теплообменником, чтобы сделать разводку труб по гаражу и таким образом обеспечить качественное отопление.

Если вы никогда не строили гаражную печь, рекомендуем вам начать с буржуек, а затем с опытом переходить к более сложным решениям.

gidpopechi.ru

Печь-буржуйка: конструкция, установка в гараже

Печь буржуйка представлена в виде металлического отопительного агрегата с дымоходом. Отопление гаража и прочих подсобных помещений осуществляется с помощью печи. Прежде чем сделать агрегат, рекомендуется определить его размеры. Этот параметр зависит от площади отапливаемого помещения и свободного пространства.

Вернуться к оглавлению

Преимущества и недостатки

Печь буржуйка обладает следующими преимуществами:

  • применение дешевого отопления;
  • низкие затраты;
  • компактность;
  • можно установить печку буржуйку без основания и дымохода.

К минусам отопительного агрегата относят:

  • обустройство вентиляции;
  • высокий расход топлива.

Чтобы сократить последний показатель, устанавливают выходной патрубок. Тепло будет отдаваться стенкам камеры. Буржуйка для гаража обкладывается кирпичом. Подобная конструкция повышает теплоотдачу. Прежде чем изготовить агрегат, подготавливается схема, изучаются виды устройств (с духовкой, плитой). На чертежах указывают размеры составных элементов устройства. Буржуйка для гаража изготавливается из чугуна. Изделие представлено бункером и дверцами топки. Некоторые виды печек буржуек укомплектованы зольником и патрубком для дымохода.

Последнее устройство увеличивает теплоотдачу. Низкая температура кожуха (стального или керамического) создает безопасную для пользователя поверхность. Буржуйку делают из бидона газовой колонки на 40 л. В бидоне делают 2 отверстия (для поддувала и патрубка).

Если имеется сварочный аппарат, дымовая труба изготавливается своими руками. Для изготовления колосника применяют стальную проволоку диаметром в 6 мм. Чтобы топливо горело эффективно, потребуется растянуть колосник.

Затем обустраивают опоры. Для установки буржуйки используют кирпичные стойки (высота 13 см) либо приваривают ножки. От длины дымовой трубы зависит степень тепловой потери. Чтобы дым полностью выходил из помещения, потребуется герметично соединить узлы конструкции.

В гараже можно установить буржуйку на отработке. К ее плюсам относят утилизацию отходов и применение отработанного моторного масла. Конструкция состоит из следующих элементов:

  • 2 резервуаров;
  • трубы;
  • дымохода.

Изделие изготавливают из металла толщиной в 4 мм, а крышку — в 6 мм. Диаметр соединительной трубы составляет 100 мм. В трубе делают 50 отверстий. Высота дымохода должна превышать 4 м. Элементы конструкции сваривают между собой.

Вернуться к оглавлению

Заключение по теме

При использовании буржуйки рекомендуется соблюдать технику безопасности. Масло рекомендуется заливать в холодную печь. Уровень топлива должен быть на 5-10 см ниже крышки корпуса. В горловину укладывают ветошь либо газету. При поджигании растопочного материала соблюдают технику безопасности.

При горении появляется гул. На такой печи можно разогревать еду и кипятить воду. Минусом конструкции является высокая пожароопасность. Вокруг буржуйки не должно быть мусора и предметов, которые имеют высокую степень возгорания. Нельзя использовать в печках бензин и прочие легковоспламеняющиеся вещества. Вода не должна попадать в емкость с маслом.

В помещении, где смонтирована печь на угле, дровах и масле, обустраивают вентиляционное отверстие. Такая система предотвращает накопление угарного газа. Если буржуйка работает, доливать масло запрещено. Агрегат заправляют после того, как он остынет.

Для самостоятельного изготовления печи на угле и масле потребуются минимальные временные и материальные затраты — сварка, металл, рулетка, болгарка. Буржуйку можно установить в мастерской, гараже и прочих подсобных помещениях.

moigarazh.ru

Сообщества › Гаражные дела › Блог › Подготовка гаража к зиме (или делаем "буржуйку" вместе с Hanter36rus) часть 1

Мои посты:
Делаем буржуйку часть 2
Утепление ворот
Смотровая яма (перекрытие)
Стойка с тисками.
Верстак
Экран для инструмента
Экран для дымохода буржуйки
Раскладная стойка "станина" под сверлильный станок.
Мой гараж, преждевременный итог
"Антиподогрев" соседа — экранирующее утепление стены.
"Полуоткидной" угловой стол в гараж.
К зиме с лета. Переделал дымоход. Дровница. Точило.

Фото отчет дублирован у hunter36rus, думаю имею право, так как весь процесс прошли вместе.
С наступлением холодов решили вместе с hunter36rus смастерить себе в гаражи буржуйки. Были найдены в интернете подходящие чертежи.Заготовки для печек, лист 6 мм, 16 арматура для колосниковой решетки, петли (дверные) купили в магазине 6 штук. И вот в течении шести вечеров, после работы, с помощью болгарки, полуавтомата и просто мата, было создано две очень солидных, на мой взгляд, печки.
Выкладываем фото отчет о проделанной работе, ждем общественного мнения)))

для наглядности устройство наших буржуек

вот они близняшки

Для монтажа дымоходов печек, было отведено 2 дня (выпали теплые выходные). Уличная часть была сварена из остатков 114х3,5 трубы и 2 отводов 108х4, высота самого дымохода получилась около 2 метров.

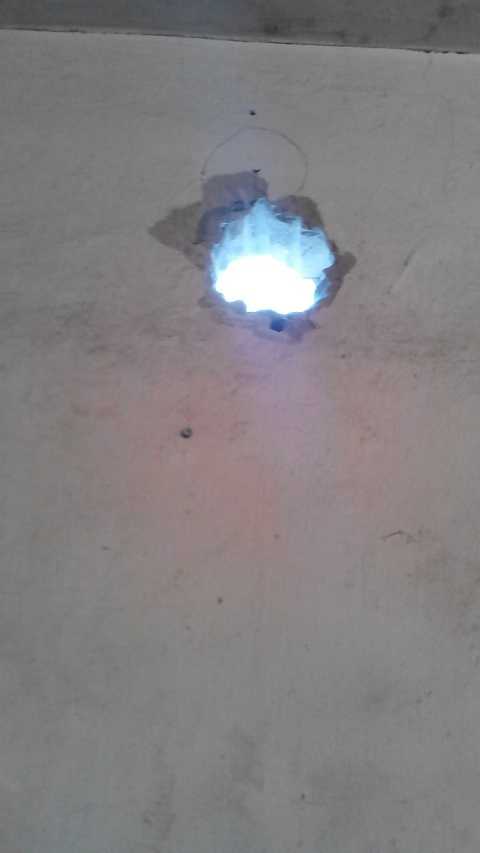

Сначала пробили в стене отверстия в гараже hunter36rus

гараж крайний толщина стены в полкирпича

толщина стены около 120 мм, прокалывается легко
поставили трубу на место, и зафиксировали 4-мя распорными анкерами диаметром 12 мм.

одному смонтировать трубу крайне проблематично.

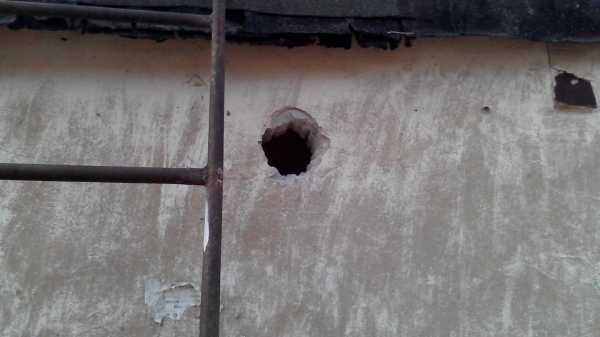

из гаражика вылезла труба 🙂

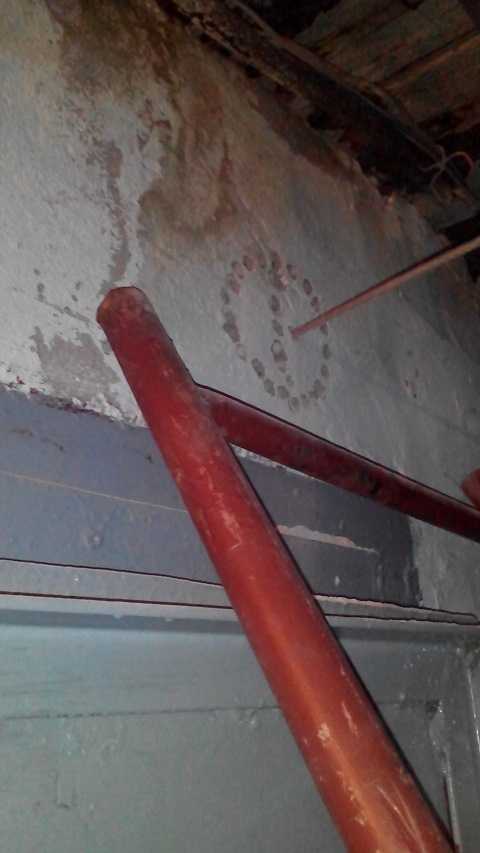

Потом отправились в соседний ряд к моему гаражу, вот тут-то и пришлось изрядно попотеть, ибо прокол был сделан с лицевой стороны, толщина стены около 250 мм.

Я в работе 🙂

Что бы веселее работалось взяли покушать и немного алкоголя, так сказать чтоб работа клеилась 😉

на этом был приготовлен ужин из 10 колбасок

скромный мужской гаражный стол 🙂
К 22.30 мы закончили работы по проколу стены у меня, но монтаж оставили на следующий день.

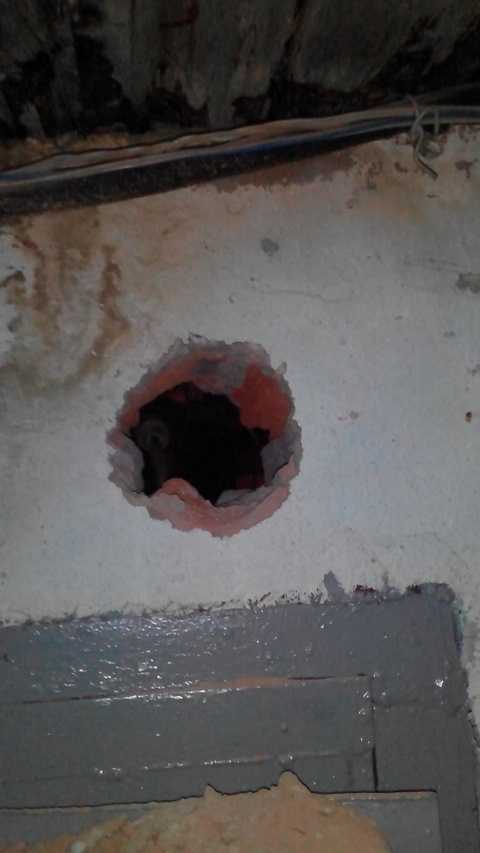

результат прокола стены в 250 мм

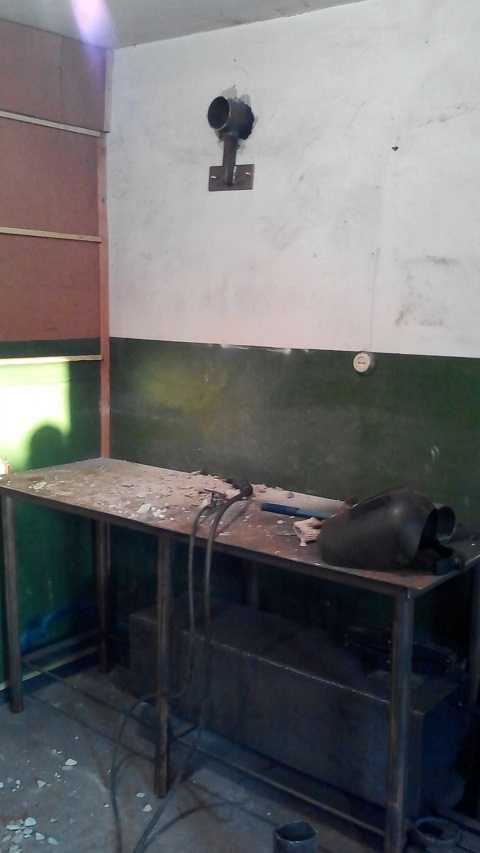

закрепили дымоход в моем гараже с помощью одного кронштейна, двух анкеров распорных, а также для надежности приварили трубу с двух сторон уголком к гаражной коробке ворот.

Щели после монтажа зацементировали.

Впечатление после монтажа хорошие, результат работы радует глаз и уже греет душу. ВЫВОД: собрать буржуйку можно и одному, но монтировать я рекомендую хотя бы вдвоем.

Принцип и основу конструкции изначально взяли с этого чертежа. Позже будет приварен отражающий экран.


ПРОДОЛЖЕНИЕ СМОТРИТЕ ТУТ www.drive2.ru/c/2618777/

www.drive2.ru

самодельные печки для гаража из металла и кирпича

Отапливать гараж электрическими обогревателями – не самое благодарное дело. Если изменения в счете за свет заметны хорошо, то серьезные сдвиги в микроклимате гаража практически отсутствуют. Кроме того, зимой в таком помещении очень выполнять какие-либо ремонтные работы – руки буквально дубеют и не совершенно не слушаются. Но что делать, если толку от электрических обогревателей немного? С решением подобной проблемы отлично справится буржуйка для гаража – небольшая металлическая или каменная печь, изготовление которой, хоть и займет достаточно времени, зато принесет хорошие плоды. Что ж, обсудим процесс создания печки для гаража своими руками.

Отопительные печи для гаража: как сделать кирпичную или железную печь для гаража своими руками?

Сразу оговоримся, что в нашем материале речь пойдет о создании железной буржуйке для гаража. Итак, первым делом нужно определиться с формой печки, которая зависит от используемого материала. Если ваша буржуйка будет сделана из трубы – форма будет круглой, если же вы собираетесь сварить печь из листового металла, намного проще сделать её прямоугольной.

В самодельных печах для гаража обязательно должны быть продуманными зоны поддувала и топки – места вывода продуктов горения и накопления золы. Зона топки должна находиться выше поддувала и разделяться горизонтальной перегородкой с прорезями, необходимыми для опадения золы. Если это будет печь для гаража на дровах большого диаметра, в перегородке нужно делать прорези шириной не менее 40 мм. Для угля и мелких дров будет достаточно 10-20 мм.

Под зоной отвода продуктов горения понимают трубу отвода дыма, которую можно расположить или на задней, или на верхней части буржуйки. При использовании заднего способа отвода дыма, для обеспечения хорошей тяги угол наклона трубы не должен быть менее 30°. Но вообще, конечно, предпочтительно предполагается использование вертикального способа отвода дыма.

Для повышения теплопередачи и теплоемкости буржуйки, по её бокам рекомендуется сделать дополнительные ребра. С этой целью к боковым стенкам корпуса буржуйки приваривается несколько металлических пластин толщиной 5 мм под прямым углом к плоскости стенки. Увеличив площадь соприкосновения с воздухом, вы ускорите скорость нагрева помещения.

Наиболее оптимальным вариантом для изготовления корпуса буржуйки будет 300 мм труба с толщиной стенки не менее 5 мм. Если вы не располагаете таковой, но имеете листовой материал толщиной ≥ 5 мм, можете воспользоваться им. Для организации отвода дыма подойдет труба диаметром ≥ 120 мм. Во избежание прогорания толщина стенки на первых метрах должна быть ≥ 2-3 мм. Рекомендуется также сделать ящик под сбор золы, вставляющийся в поддувало. Сделать его можно из листа стали толщиной 3 мм.

В процессе раскроя материала следует учитывать толщину стенок, делая для этого укорачивание или удлинение заготовки. Кроме того, при отрезании стоит учитывать толщину диска болгарки, потому отрезайте заготовки с нужной стороны по линии.

Перед установкой печки в гараж на отработке, её отдельно собирают, выполняя для этого ряд нижеприведенных операций.

Подключите к сети сварочный аппарат и возьмите электрод марки MP-3 или AHO-21 диаметром 4 мм. Установите на сварочном аппарате силу тока в пределах диапазона 140-160 А. Проверьте также тип электродержателя на сварочных кабелях – он должен быть второго типа. Надев сварочную маску со светофильтром С6, который рассчитан на силу тока 200А, одевшись в брезентовую или спец одежду и одев на руки краги, приступайте к сварке.

Соедините прихватками 3 боковых стенки и дно печки. Днище при этом должно располагаться на высоте ≥ 50 мм, для уменьшения нагрева пола. Прихватка выполняется под прямым углом. Сделав прихватки, проверьте перпендикулярность всех плоскостей и для контроля соответствия размерам приложите переднюю стенку. Проваривание стыков деталей выполняйте тавровым швом в горизонтальном положении.

Теперь нужно приварить перегородку между топочной частью и поддувалом. Для удобства изготовления в перегородке предварительно сделайте прорези для просыпания пепла. Как правило, их размещают на 50мм расстоянии от стенок буржуйки с шагом, равным 1,5 ширины самой прорези. Расстояние от перегородки до дна буржуйки не должно быть менее 100 мм. Собрав основные элементы конструкции, прорежьте сваркой отверстие в задней стенке – оно нужно для отвода дыма.

После этого прислоните переднюю стенку буржуйки, отметив место где вскоре будет привариваться перегородка между поддувалом и топкой. Положив переднюю стенку буржуйки в горизонтальное положение, сделайте разметку поддувала и топочного отверстия. Форма последних должна быть прямоугольной. Их нижняя часть должна совпадать с перегородкой между поддувалом и топкой по высоте. Вырежьте с помощью болгарки 2 отверстия и сохраните полученные при этом прямоугольники.

К навесам привариваются дверки поддувала и топки, дверки при этом максимально поднимают к верхней части проема (если этого не сделать, под воздействием температуры они со временем просядут и будут хуже закрываться). Последний этап – приваривание лицевой части буржуйки

Дровяная и дизельная печка для гаража; экономичная печь для отопления гаража на отработке

Печи для гаража могут работать на твердом топливе (паллетах, дровах, углях) или на отработке (отработанного масла и прочих горючих смесей). Оба варианта экономичны и рациональны, оба имеют свои достоинства и недостатки. Например, главным недостатком отработанного масла является неприятный запах, выделяемый при горении. В случае с отоплением дровами преимуществом может быть отсутствие недостатка, присущего отработкам.

Подробнее о разных печках

Самодельная буржуйка своими руками

Первоначально необходимо определиться, конечно же, с самой формой нашей печки, которая непосредственно зависит от того материала, который мы выберем для нее.

Если наша самодельная буржуйка будет изготовлена  из трубы, то и ее форма будет круглой. Кстати, буржуйка из трубы – очень распространенное решение. Если же мы выберем листовой металл, у нас получится прямоугольная печка.

В гаражных печах необходимо продумать все зоны топки и поддувала. То есть место для накопления золы и вывода  материалов горения. Топка должна размещаться над поддувалом и разделять их должна горизонтальная перегородка со специальными прорезями, которые нужны для золы.  Под зоной отвода сооружают трубу для отвода дыма, угол уклона которой не должен  быть меньше тридцати градусов.

Дизельная печка для гаража



Дизельные печки для гаража – металические печи, работающие на машинном отработанном масле. Изготовление их не требует огромных затрат, топливо также доступно. Но есть опасность в эксплуатации, ведь при горении температура достигает почти 900°С. Рекомедуем установить ребра по бокам корпуса, для повышения теплоотдачи. С этой же целью привариваются пластины металлические толщина которых 5 мм. Способ отвода материалов горения – вертикальный. Печи из металла просты в изготовлении как показывает опыт. А самое важно , что дизельной печке не нужна электроэнергия или газ.

Как сделать печь из металла?



Первоочередная задача, чтобы сделать самодельную печь из металла – найти металлическую трубу толщина, которой  от 5 — 10 мм и высота ее  1,8 м.  Далее режем трубу на две неравные части, что составляет 0,6 м и идет на бак и соответственно  0,9 м, что идет  на топку и каменку.  Оставшийся  кусок  пойдет на  дверцы для топки и поддувала.

В том куске металлической трубы, из которого мы изготавливаем каменку и топку производим вырез для топки и  поддувала. Для поддувала отверстие необходимо 200 мм ширина и высота 60 мм. Поверх поддувала привариваем пластину металлическую с вырезанным центром, в нем  привариваем четыре проушины , чтобы закрепить колосник.  Схему печи вы можете увидеть на фото.

Печь на отработанном масле



Многие мужчины считают излюбленным местом свой гараж. Но зима заставляет задуматься, как же себя обогреть. У каждого владельца машины есть в наличие отработанное масло, применения которому в принципе нет. Но это отличное сырье для обогрева небольшого помещения. Печка на отработанном масле  является экологически чистой. Достаточно экономичная. Теплоотдача сравнима с электрическим обогревателем. Дымоход лучше делать съемным для очистки. Данная печь не опасна в эксплуатации, так как масло само по себе не воспламеняется и не взрывается. Происходит полное сжигание отработанного масла и даже дыма.

Кирпичная печь для гаража



Среди печей, которые предназначены  для обогрева, особое место занимаю печи особого назначения, для временных сооружений, гаражей и т.д.

К отопительным приборам такого типа особые претензии:

  • Должен быть быстрый нагрев помещения, возможность подогреть чайник на, просушить строительные материалы, одежду, и т.д.
  • Должна быть  компактная, экологичная, простая при монтаже и в обслуживании;
  • Должна быть со  съемной  дымовой трубой  на период ее неиспользования.

Небольшая, простая кирпичная печь для гаража удобна и не занимает много места. Для нее необходим шамот, красный кирпич, обладающие хорошей теплоемкостью. Делается кладка кирпичная по чертежам. Они отлично держат тепло. Кирпичная кладь полностью насыщена теплом. На видео описана компактная кирпичная печь.

Буржуйка на дровах



Буржуйка на дровах с относительно высоким КПД достаточно экономичный вариант для отопления небольшого помещения в холодные месяца. Люди предпочитают жить на дачах и можно, конечно же, применять обогреватели, но это электроэнергия. На помощь приходит буржуйка или дровяная печь, сделанная своими руками из подручного всем материала. У буржуйки больше достоинств, чем недостатков. Можно ее модернизировать и повысить обогрев. Для повышения теплосъема можно применить теплообменник типа колпакового в котором теплый воздух первоначально поднимается вверх, а потом охлажденный опускается вниз. Вы можете также топить такую печь на угле.

Железная печка для гаража



Оптимальный вариант для изготовления железной печки буржуйки в гараж ее корпуса будет труба триста миллиметров с толщиной стенки не меньше пяти миллиметров. Если такой нет, то можно взять диаметр трубы 120 мм. Чтобы она не прогорала с начала на первом метре толщина должна составлять 3 мм.

Металлические печи просты в изготовлении. Рекомендуем собрать ящик под золу, который будет вставляться в поддувало. Для его возьмите сталь 3 мм толщиной. При раскрое учитывайте толщину стен, где то укорачивайте, где то удлиняйте. Учитывать также надо толщину диска пилы (болгарки).

Как сделать печку в гараж?

Делаем печь на скорую руку с минимальной резкой. В стену топки положим один шамотный кирпич, замеряем в последующем скорость его нагрева по сравнению с простым. Из топки выход с сечением в кирпич. Следующий ряд  — расширение. Далее ряд ребром и опять сужение до параметров кирпича. Снова ребро. Ставим задвижку и заужаем до размера трубы. Зазоры забиваем каолиновой ватой с песчано-глиняным раствором. Ну, вот печь нагревается, ждем, чтобы прогрелся кирпич. Эффективность посмотрите, когда кирпич высохнет. Как сделать печку в гараж? Очень просто как видите.

toolbuild.ru

Угловая буржуйка в гараж. — Community «Сделай Сам» on DRIVE2

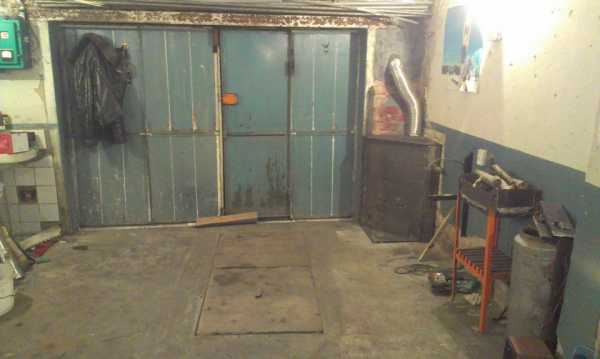

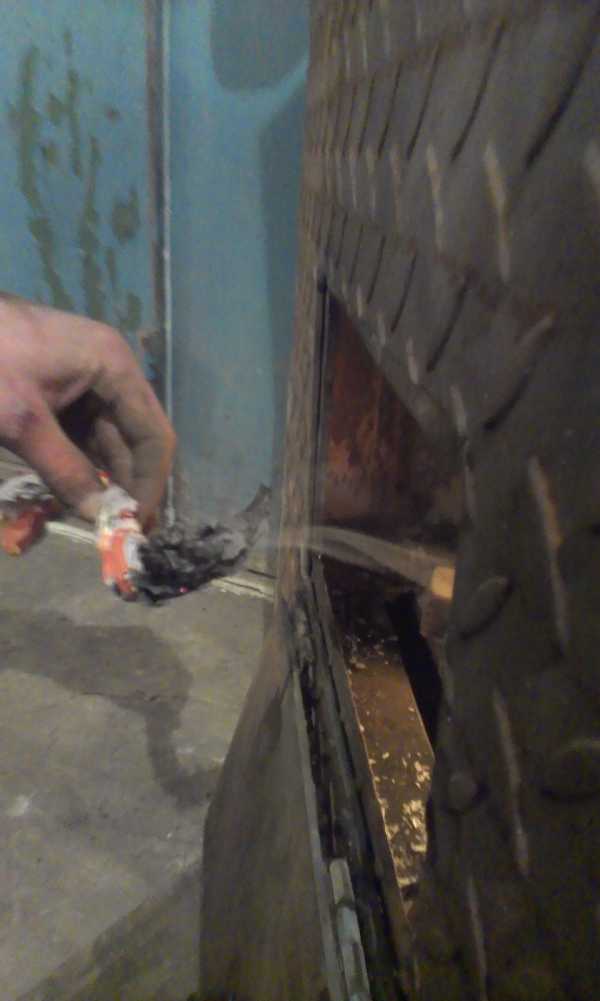

Всем привет. Вот хочу поделится своей работой над буржуйкой. Появилась эта идея после установленного дизельного отопителя с Икаруса ОВА-95. Поле проведенного дня в гараже, понял что такое удовольствие дорого обходится (расход ДТ 1л./час) + к этому много хлама который можно спалить и получить тепло…
Весь материал у меня был. Листы метала 4мм., сварочный аппарат (опыт получал при поварке буржуйки), электрод 3мм., старые трубы для колосников, старая полотенце-сушилка (для парового отопления).

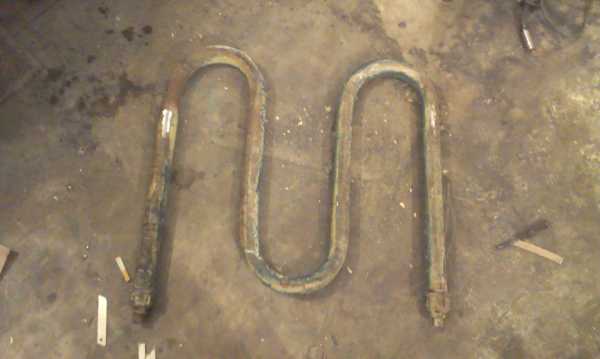

Сразу, на будущее решил сделать змеевик для парового отопления. В скором подключу батарею.

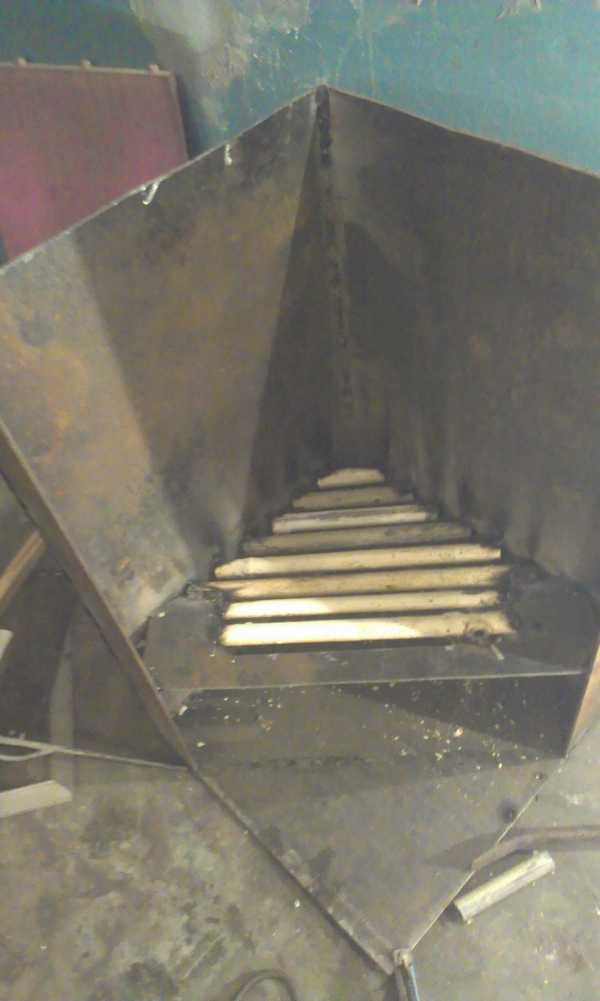

Печку делал угловую (в просторах интернета такого я не нашел). Угловая удобна тем, что рядом будет стоять ОВА-95 и таким образом будет удобно подкладывать дрова. Подумываю сделать облицовку под камин)))))
Размеры расписал, на все вопросы с радостью отвечу или приму ваши советы.
Прошу строго не судить, первый опыт. Результатом очень доволен, греет очень быстро и долго держит тепло по сравнению с ОВА95.

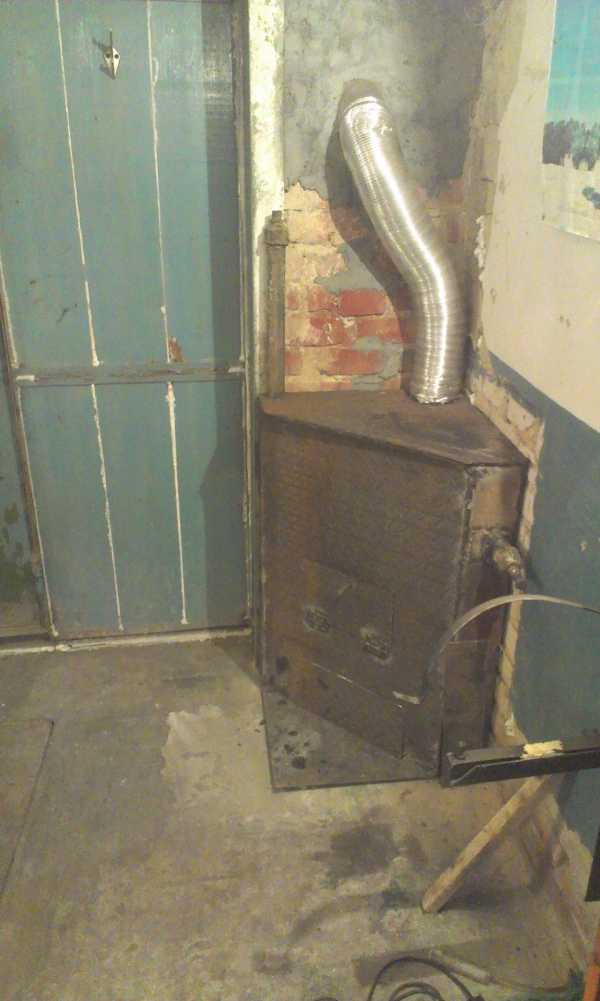

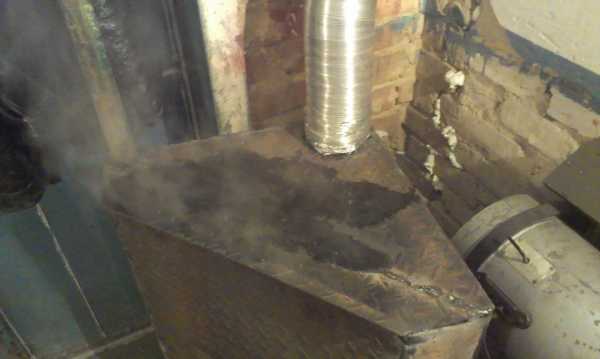

(Гофра установлена временно, чуть позже поставлю металлическую трубу.

www.drive2.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
