Размеры дюбеля – Дюбель-гвозди для бетона: разновидности, основные характеристики, существующие размеры и способы установки

Рассмотрим некоторые виды дюбелей, имеющиеся сегодня в продаже:

• Дюбель для бетона. Для изготовления такого крепежного элемента используется полипропилен либо нейлон. Эти дюбеля ещё хорошо фиксируются к камню и кирпичу. Кроме самих крепежей требуются саморезы. Для удобства работы можно использовать пистолет для дюбелей.

• Материалом для изготовления дюбелей, предназначенных для листов гипсокартона либо гипсоволокна, обычно является металл (в редких случаях пластмасса). Эти же крепежные элементы хорошо держатся в ячеистом бетоне. Использование данных дюбелей подразумевает наличие саморезов и строительных шурупов. Металлические дюбеля для гипсокартона оснащены наконечником в виде заточенного сверла. Благодаря этому их можно устанавливать даже без наличия отверстий в рабочей поверхности.

• Для крепления материалов в бетон часто используют распорные дюбеля, выполненные из полипропилена. Такие крепежные изделия имеют в своей конструкции специальные распорки, благодаря которым улучшается фиксация во время монтажа.
• Монтажный дюбель из полипропилена. Для наружной отделки его лучше не использовать т.к. применяемый материал может растрескиваться при низких температурах. Что касается крепежей из нейлона, то они могут использоваться практически в любых условиях.

• Дюбель-гвоздь. Для его изготовления аналогично используется нейлон либо полипропилен. Что касается самого гвоздя, то он обычно стальной. Для удержания в нем имеется накатка в виде обратных конусов. Такие крепежные изделия используются в том случае, если требуется закрепить плинтуса, профиля из металла, оконные проемы, рейки, обрешетки, доски. Дюбель-гвоздь обычно хорошо садится в стенку из камня, кирпича и бетона. Как правило, эти изделия применяются, когда требуется быстрый и объемный монтаж небольших конструкций. Далее можно увидеть дюбель гвоздь на фото:

• Рамный дюбель. Производится из металла. Активно используется в качестве крепежей для оконных и дверных проемов. Помимо этого, он применяется, если требуется закрепить элементы теплоизоляционного слоя и обшивки сквозь слой штукатурки. Их можно назвать дюбелями для теплоизоляции. Выделяют две разновидности данных крепежных элементов. Первые используются для работы с твердыми, а вторые — с мягкими материалами.

• Дюбель в стену (иначе фасадный дюбель). Основными материалами для них является нейлон либо полипропилен. Этими крепежами можно прикрепить что угодно практически в любую стену. Только дополнительно придется приобрести саморезы диаметром от 4 до 18 мм. Кроме того, требуется заранее в стене сделать отверстие для дюбеля подходящего диаметра. Крепежное изделие удерживается в лунке за счет наличия направленных усиков.
• Существует еще юстировочный металлический дюбель, который используется, чтобы закрепить рейки обрешетки на определенном расстоянии от поверхности. Это расстояние требуется для того, чтобы через некоторое время сделать обшивку. Благодаря разделяемым дюбелям и саморезам можно менять положение реек по своему усмотрению.

• Металлические «бабочки» идеально подходят для крепления в различные пустотелые конструкции. Немаловажно, что эти крепежные изделия могут выдерживать довольно большие нагрузки.
• Для крепления оконных и дверных проемов нередко используется универсальный дюбель нейлоновый. Он ещё подходит для фиксации обрешетки и реек из металла. Помимо того, данным дюбелем крепят такие элементы отделки интерьера, как подвесные потолки.
• В качестве фиксации утеплителя из минваты используется ещё дюбель пластиковый либо специальные крепежи из пластиковой основы. Фиксация материала осуществляется при помощи металлического гвоздя. Для этого крепежного изделия делается обязательно отверстие в стенке. Крепление производятся на кирпичные либо бетонные поверхности.

• Распорное приспособление успешно используется в качестве крепежей на пустотелые блоки и сплошные материалы, например, такие как кирпич и бетон. Фиксация производится при помощи специальных усиков. Они надежно удерживают крепеж и при этом не позволяют проворачиваться в отверстии.
• Дюбель-шурупы для монтажных пистолетов. Эти крепежи имеют отличия от стандартных дюбелей с ручной установкой. В некоторых случаях предпочтительнее использовать именно их.
• Распорный строительный дюбель, оснащенный стопорным бортиком. Для его изготовления используется нейлон. Эти крепления применяются при монтаже различных строительных конструкций. Наличие стопорных бортиков не дает крепежу провалиться в отверстие. Поэтому их нередко используют при проведении наружных работ.

• Дюбеля без бортиков изготовляются из полиамида высокого качества. Данный вид крепёжного изделия в своей конструкции имеет отверстие, стационарную верхнюю часть и продольные перемычки. Такая конструкция позволяет по максимуму упростить завинчивание самореза. Благодаря наличию неразборной верхней части можно исключить осыпание и растрескивание облицовочной штукатурки на поверхности, в которую вкручивается дюбель. Такие крепежи считаются более долговечными.

Как выбрать дюбеля

sevparitet.ru

Дюбель гвоздь – виды метиза, размеры и назначение + Видео

Дюбель гвоздь являет собой разновидность обычного дюбеля, от которого он отличается возможностью быстрого монтажа посредством забивания в стену. Такие крепежные элементы широко используются при проведении ремонта: они позволяют быстро и надежно закрепить на стене, потолке или полу практически любой материал.

1 Строение и принцип работы дюбелей-гвоздей

Использование дюбелей-гвоздей позволяет одинаково легко работать с бетоном, деревом или кирпичной кладкой. Особенно быстро удается производить такие операции, как крепление плинтуса, отделка внешних стен облицовкой или работа с гипсокартонными конструкциями. Крепежи также часто используют для теплоизоляции дома, установки водосточных отливов над окнами и балконами.

Для правильной работы важно понимать, что такое дюбель-гвоздь, его принцип действия и особенности работы с различными материалами.

Дюбель-гвозди для различных материалов

Рекомендуем ознакомиться

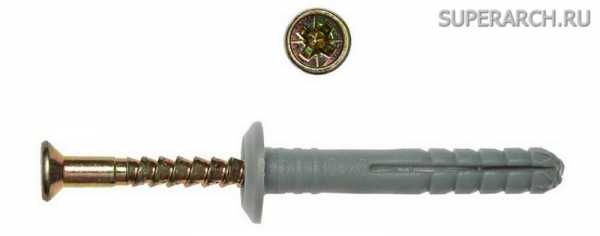

Дюбель-гвоздь являет собой крепеж специальной формы, предназначенный для увеличения скорости установки. Основные его составляющие: гвоздь с конической резьбой, зауженной в сторону острия, что позволяет без проблем работать с ним не только шуруповертом, но и молотком, и пластиковый дюбель. Данный тип крепежей нашел широкое применение в работах с кирпичной кладкой, бетонными стенами, а также для гипсокартона, природного камня и других материалов.

Основное отличие дюбеля-гвоздя от остальных видов дюбеля в том, что основной крепежный элемент действует по принципу гвоздя, а не шурупа. Хотя некоторые выпускаемые изделия имеют в головке крестообразный шлиц, работать с дюбелями гораздо быстрее при помощи обычного молотка.

Пластиковая часть крепежа, при забивании в нее гвоздя, расширяется и обеспечивает надежное и долговечное крепление. Один из краев дюбеля имеет специальное расширение – манжетку, которая не дает дюбелю «с головой» уйти в предназначенное отверстие. Манжетка может быть разной формы, в зависимости от которой выделяют несколько видов дюбелей:

1. Гвоздь-грибок. Такой вид пластиковой части крепежа имеет скругленное окончание, которое, на первый взгляд, напоминает гриб. Используется в тех случаях, когда конструкция требует повышенной прижимной силы. Благодаря большой толщине манжеты, давление распределяется равномерно и не приводит к разрушению крепежа или прижимаемого материала.
2. Дюбель гвоздь-потай. Используется в местах, где требуется спрятать головку шурупа в один уровень со стеной.

2 Технические характеристики

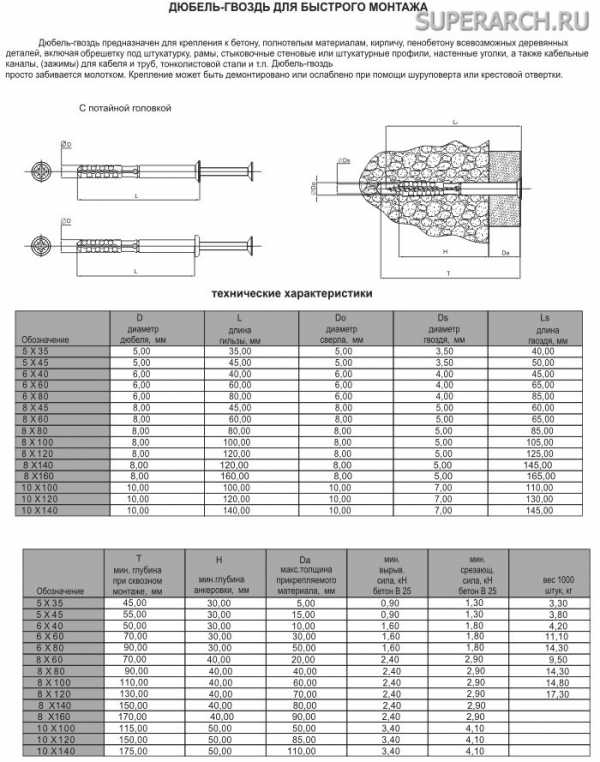

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя – от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

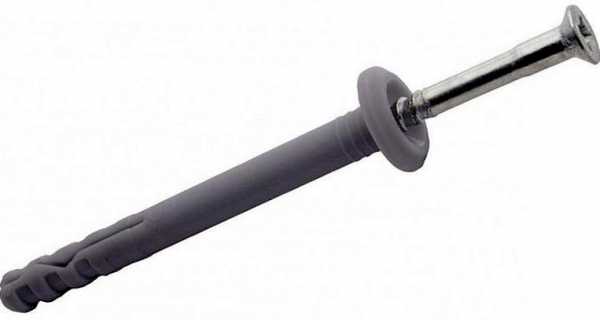

Модель метиза с размерами 6х40 мм

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

3 Виды дюбелей-гвоздей

В зависимости от материала изготовления распорной части, дюбели бывают пластиковыми и металлическими. Что касается формы и предназначения, то здесь классификация дюбелей значительно расширяется. Перечислим основные виды наиболее часто используемых крепежей:

1. Дюбели-гвозди для монтажного пистолета (рис. 4). Их особенность в том, что они не оборудованы пластиковой расширяющейся частью и держатся в стене только за счет своей резьбы.
2. Дюбель гвоздь металлический забиваемый (рис. 5). Когда разговор идет о дюбелях-гвоздях, чаще всего имеют в виду именно такой вид. Состоит из стального стержня с резьбой, покрытого цинком, и пластиковой части, которая расширяется при его забивании в стену. Позволяет быстро и надежно соединять конструкции из разных материалов.
3. Дюбель для гипсокартона. Имеет широкую пластиковую часть (рис. 6), которая равномерно распределяет создаваемое металлическим стержнем давление. Такие крепежи для гипсокартона снижают риск разрушения этого хрупкого материала, одновременно обеспечивая надежное крепление. Некоторые варианты исполнения имеют зауженное острие, которое действует на гипсокартон в качестве сверла, позволяя обходиться без предварительной подготовки отверстий в поверхности материала.
4. Дюбель-бабочка. Такие крепежи на конце пластиковой или металлической расширяющейся части имеют резьбу, проходя сквозь которую гвоздь заставляет всю конструкцию разложиться по принципу зонтика (фото 1). «Крылья» такой «бабочки» раскрываются на обратной стороне материала, обеспечивая очень устойчивое крепление. Чаще всего, используется для гипсокартона.

Крепеж дюбель-бабочка

Шляпка гвоздя может быть как прямой, так и шлицевой. В первом случае, работать с такими крепежами можно только молотком. Второй тип дает возможность использования других инструментов: шуруповерта или отвертки. Также такие гвозди можно демонтировать и заменить либо использовать повторно.

4 Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора – скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Установка дюбеля в отверстие

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы – крепление металлических козырьков над балконами и окнами.

5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

При работе с кирпичной кладкой следует учитывать ее особенность – пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

Работа с бетонной стеной

Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды. Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

Забивной крепеж часто применяют и в работах с керамической плиткой. В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах.

При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

Простота применения, надежность и скорость работы – вот главные преимущества таких дюбелей.

Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

tutmet.ru

Технические характеристики дюбель гвоздя 6х40

Крепежные элементы могут иметь различные размеры, самым распространенным является дюбель-гвоздь 6х40, его применяют в строительстве индивидуального типа, ремонте или реставрации различных элементов.

Дюбель-гвоздь, основные характеристики

Дюбель-гвоздь 6х40 применяется для ручного закрепления деталей. Состоит элемент из оболочки пластикового вида, которая выполняет распорное действие. Благодаря такому устройству, в месте расположения дюбеля выполняется качественная фиксация. Основной стержень выполнен из стали оцинкованного углеродистого вида.

Для выполнения отверстия используют сверло на 6, затем устанавливают гильзу. После чего в дюбель забивают гвоздь с помощью молотка. Обычный крепежный элемент в дальнейшем не подвергается съему, в отличие от дюбеля 6х40, в его комплект входит гильза и шуруп, он легко достается с помощью отвертки. Дюбель имеет длину 40 и диаметр 6, а гвоздь – 45 и 4. Толщина основы при сквозном проникновении – 50, а фиксируемого образца – 10. Минимальная глубина погружения анкера – 30, вес 4,2 г.

Дюбель-гвоздь используют для фиксации металлического профиля, желобов, кабель-каналов, с его помощью выполняют закрепление подвесных предметов, плинтусов, мебели, и других. Такие крепежные элементы не использую для пустотелых материалов.

Разновидности дюбель-гвоздей

Дюбель гвозди могут изготавливаться из различных материалов, пластиковые элементы чаще всего используются в хозяйстве. Металлические крепежи применяются для фиксации различных предметов к цементной или гипсокартонной поверхности. Дюбеля распорного вида имеют самую большую зону распорной части, и усики, которые оказывают блокировочное действие, за счет этого элементы являются недвижимыми. Дюбеля фасадного вида используют для фиксации материалов теплоизоляции к кирпичной или бетонной поверхности. В основании таких элементов располагаются пластины зубчатого вида.

Дюбель-гвоздь может отличаться по виду закрепления

Дюбель-гвоздь ручного монтажа может быть с резьбой и без неё, такой элемент легко вытаскивается из бетонной или кирпичной поверхности при помощи отвертки.

Элемент для пистолета строительно-монтажного вида. Такой пистолет прикрепляет деталь к поверхности. Такое закрепление способно выдерживать значительные нагрузки в отличие от ручного вида. Дюбеля могут изготавливаться из различного вида пластмасса, элементы могут выдержать крепеж до 450 килограмм в бетонной поверхности, и до 400 килограмм в кирпичной. Элементы могут быть изготовлены из стали, а покрытие является цинковым, они используются для крепежа тяжелых предметов.

Работа с дюбель-гвоздями, и их строение

Дюбель-гвоздь можно использовать для работы с деревянной, кирпичной или бетонной поверхностью. Крепежный элемент имеет специальную форму, и предназначается для быстрой установки или закрепления различных предметов и материалов. Основными элементами, входящими в состав, являются гвоздь с резьбой в виде конуса, которая сужается к низу. Это позволяет осуществлять работу с помощью шуруповерта или молотка.

Дюбель гвоздь отличается от обычных дюбелей тем, что основной крепеж выполняет функции гвоздя, но не шурупа. С помощью молотка ручная работа с такими элементами осуществляется быстрее.

Часть элемента, состоящая из пластика, расширяется во время забивания гвоздя, и надежно закрепляется. Одна крайняя часть дюбеля имеет манжетку, она предотвращает полное погружение элемента в отверстие, то есть задерживает верхнюю шляпку. Манжетка отличается формой, от этого зависит разновидность дюбелей.

Гвоздь-грибок отличается окончанием округленного вида. Его применяют при требовании увеличенной прижимной силе. Из-за значительной толщины манжетки, давление может распределяться равномерно, при этом не повреждается крепеж или зафиксированный предмет.

Чтобы спрятать головку элемента вровень с поверхностью, используют дюбель гвоздь-потай.

Шляпка может отличаться прямой поверхностью или наличием углублений. При первом варианте, работу производят только ручным методом с помощью молотка. Второй способ позволяет использовать различные приборы, например шуруповерт или отвертку. Такие элементы можно вытаскивать, использовать несколько раз или заменить.

Использование дюбель-гвоздя

С помощью дюбель-гвоздя создается надежное крепление на таких участках, где сложно работать шуруповертом. Такой элемент отличается скоростью монтажа, поэтому его выбор является достойным.

Такие элементы активно используются для фиксации теплоизоляционных материалов к внутренней и внешней поверхности стен из бетона или кирпича. Дюбель-гвоздь позволяет выполнить облицовочную работу с помощью гипсокартона и других материалов.
