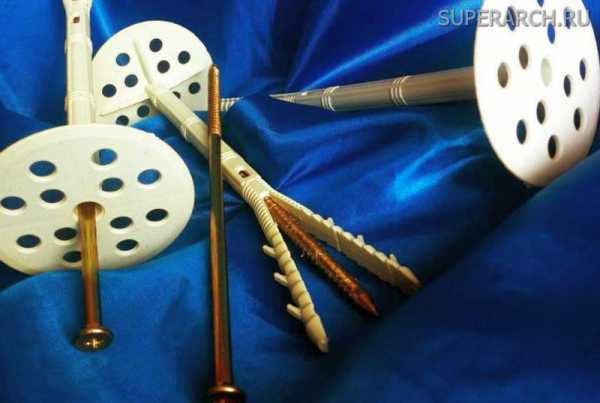

Обзор дюбелей для крепления теплоизоляции

При выполнении теплоизоляции стен одной из главных задач является надёжное крепление утеплителей. Кроме клеевого раствора, если таковой используется, термоматериалы фиксируются специальными метизами.

Тарельчатый дюбель, он же дюбель-гриб, он же зонтик, он же грибок обеспечивает надёжное крепление всех видов утеплителей к любым стеновым конструкциям. От правильного выбора конкретного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже представлены различные виды этих изделий, разработанных на каждый, даже самый замысловатый вариант сочетания сройматериалов.

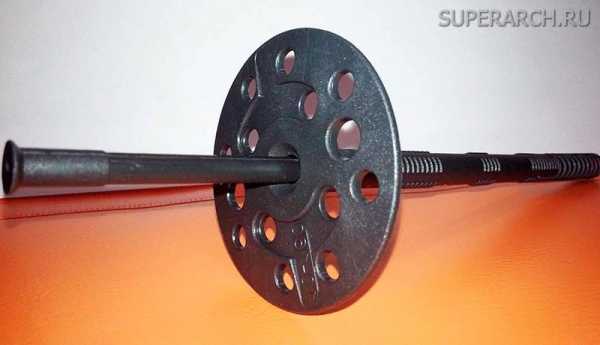

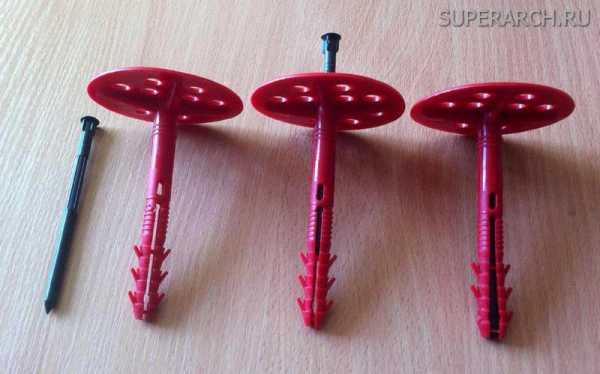

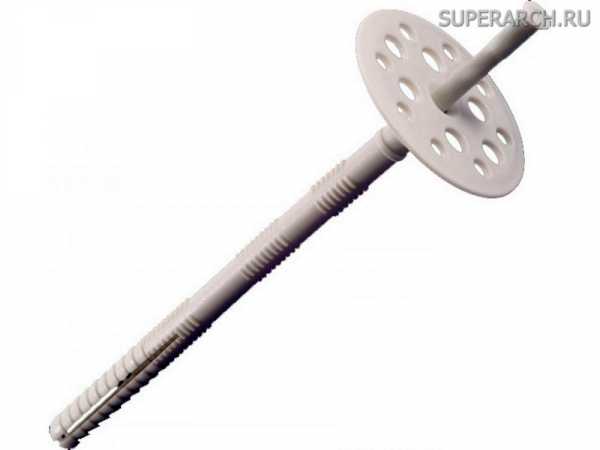

Конструкция крепёжного элемента

Шляпка дюбеля представляет собой широкий диск 60-100 мм в диаметре с технологическими отверстиями. Для обеспечения сцепления с материалами диск имеет шероховатую поверхность. Далее от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, в свою очередь, складывается из нескольких секций, что задаёт различные векторы усилий при распирании.

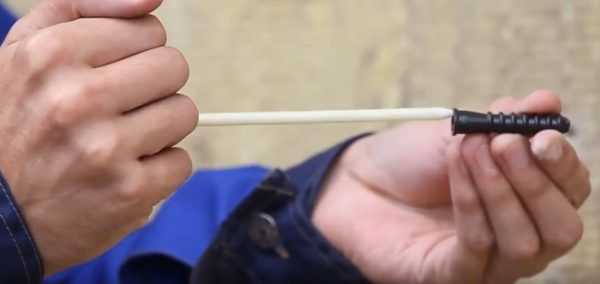

Комплектуется дюбель гвоздём-сердечником, который при забивании молотком создаёт усилие в зоне расширения. Такая конструкция обеспечивает надёжную фиксацию «грибка» к стене под действием веса теплоизоляционных материалов.

Материалы для производства

Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:

1. Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.

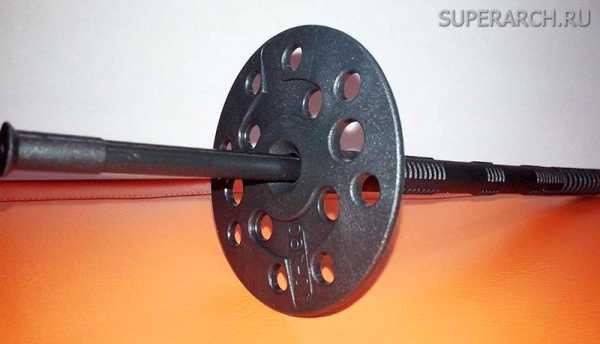

2. Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.

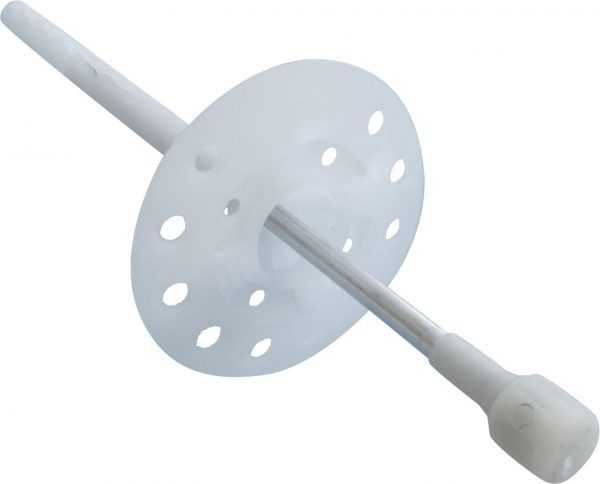

3. Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.

Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.

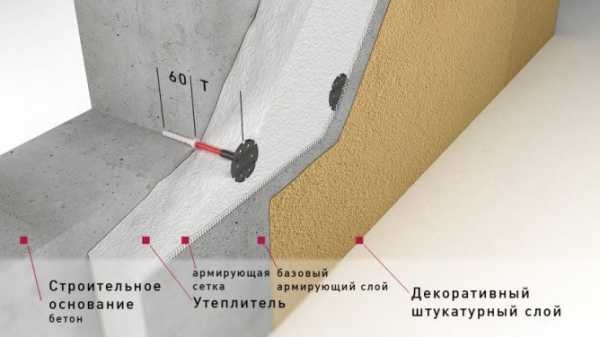

Расчет длины тарельчатого дюбеля

Прежде чем приобретать крепежные элементы, необходимо рассчитать их длину. Определяется она по формуле:

L = H + K + W +I, где

L — необходимая длина дюбеля

H — толщина выбранного утеплителя

W — фактическое отклонение стеновой поверхности от вертикали

I — длина распорного участка дюбеля.

Необходимое количество крепёжных элементов определяется из расчёта 5-6 штук на квадратный метр.

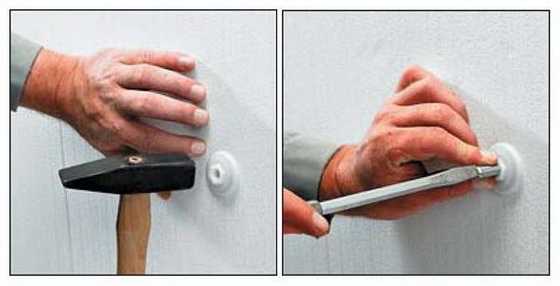

Правила монтажа грибков

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

• Производится разметка мест установки

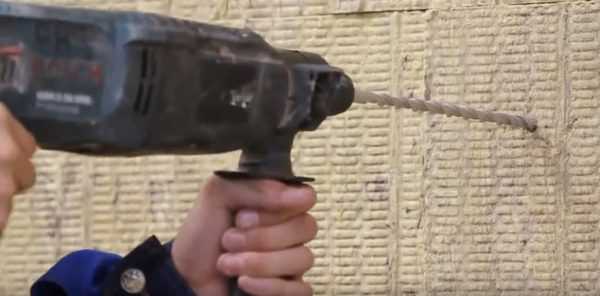

• В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
• Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.

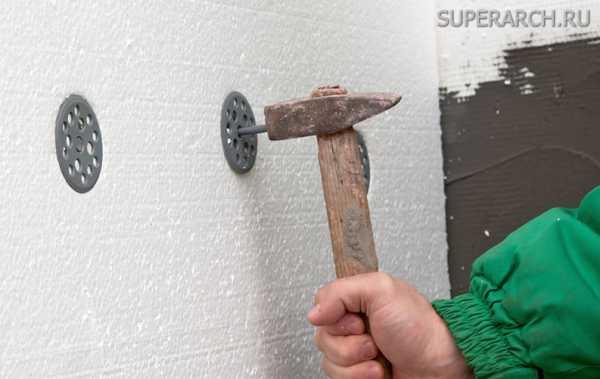

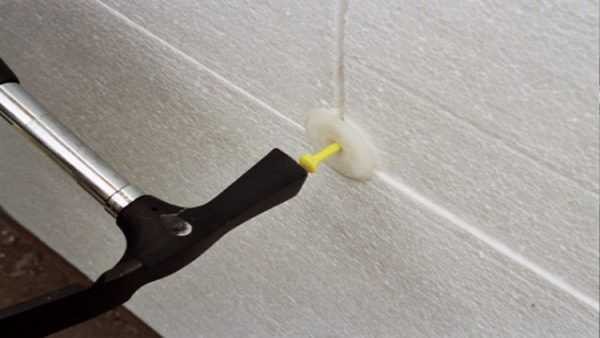

• В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

remontami.ru

Дюбель грибок тарельчатого вида для утеплителя: характеристики, применение

Для фиксации теплоизоляционного материала к поверхности стен, применяют дюбеля, имеющие вид грибков, такие крепежные элементы являются одноразовыми в использовании. Перед тем как выполнить монтаж, подготавливают специальные отверстия, рассчитывают правильное количество элементов, и их размер. Если расчет произведен неправильно, и детали оказываются слишком короткими, они не будут способны удерживать утеплительный материал. Данная статья рассказывает о разновидностях дюбель грибка для утеплителя, правильного расчета, и особенностях монтажа.

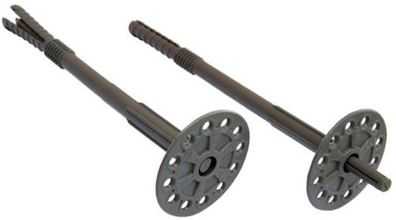

Строение дюбель грибка

Такой крепежный элемент состоит из широкой шляпки, и длинной ножки, которая расширяется, и надежно закрепляет утеплитель в вертикальном или подвешенном положении. Такой вид крепежных элементов полностью погружается в глубину стены, размер гильзы выбирается в зависимости от толщины утеплительного материала, он варьируется от 80 до 300 миллиметров, шляпка имеет стандартный показатель – 59.

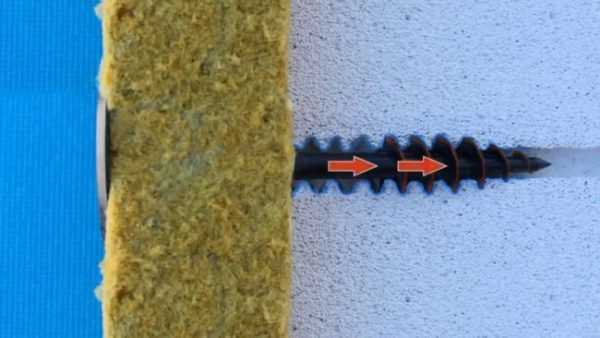

Крепление получается надежным за счет острых насечек распорного вида, которые располагаются в крайней части корпуса. Такая деталь повернута в сторону тарелки, благодаря этому, дюбель не выпадает после закрепления. Закрепление получается качественным благодаря отверстиям на шляпке, они при вдавливании, погружаются в утеплительный материал.

Дюбель грибок со шляпкой тарельчатого вида используется для закрепления различных материалов, они являются устойчивыми к коррозии, термическому воздействию, и огню. Шляпка изготавливается из полиэтилена низкого давления, а клин – из стали оцинкованного вида. Чтобы зафиксировать утеплитель мягкой структуры, применяют элементы из нейлона, но пластик, устойчивый к ударам, является более прочным.

Разновидности и использование дюбель гриба

Для закрепления различного вида утеплителя, необходимо подбирать определенную крепежную деталь. Универсальным крепежом является дюбель тарельчатого вида, то есть грибок, его используют для фиксации теплоизоляционного материала. Стержень может быть изготовлен из пластика или металла, бывает совмещенный вид элемента. Рассмотрим подробно разновидности дюбелей.

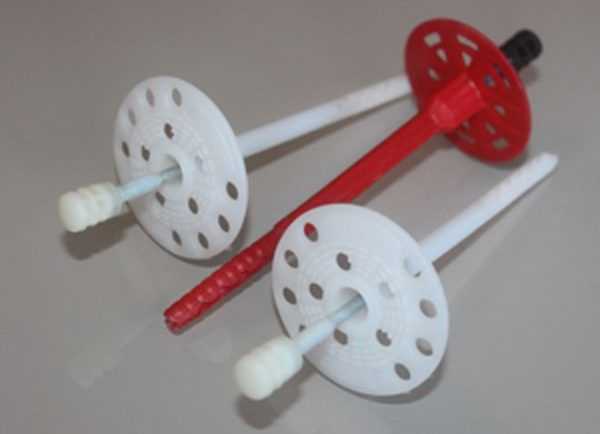

1. Дюбеля пластмассового вида изготавливаются из нейлона, полиэтилена или полипропилена, они имеют ряд преимуществ. Такие элементы не подвержены коррозии, являются легкими, и удобными при закреплении. Крепежи отличаются упругостью, поэтому надежно фиксируются внутри стены. Пластмассовые элементы разделяются на нейлоновые и полипропиленовые типы.

• Грибки нейлонового и полиэтиленового вида применяют для фиксации материала к дереву, кирпичу, бетону или поверхностям пустотелого типа.
• Детали из полипропилена используются для пенобетонных поверхностей, кирпича пустотелого типа или бетона. Такие детали изготавливают из полипропиленового материала, на шляпке имеются отверстия в виде конуса, это помогает выполнить качественное крепление. Изделия данного типа имеют низкий показатель теплопроводности, препятствуют возникновению мостиков холода, способны выдерживать температуру от -40 до +80 градусов. Цена является доступной, но такие элементы не используют для тяжелого утеплительного материала.

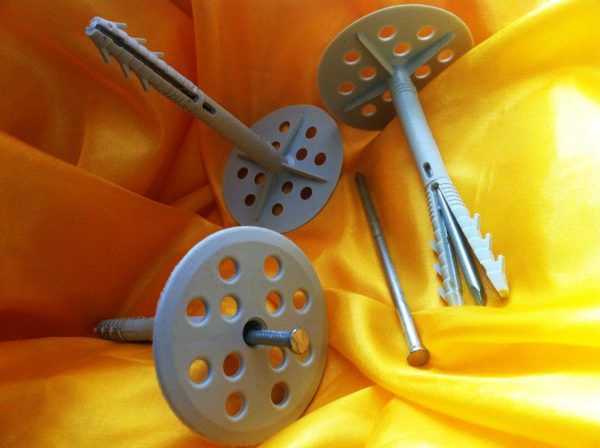

2. Дюбеля с гвоздем из металла применяются для строений с тонкими стенами, и способны выдерживать значительные нагрузки. Из-за быстрого промерзания металла, крепежи могут образовывать мостики холода, это оказывает влияние на теплопроводность.

• Стержень из металлического материала с наличием термоголовки является более прочным, такой крепеж состоит из стального гвоздя и пластиковой пробки, его применяют для фиксации утеплителя. При этом мостики холода не образуются, и предотвращается появление коррозии, такие дюбеля применяют к стенам деревянного вида, они способны выдерживать значительную нагрузку, являются устойчивыми к химическим веществам.
• Дюбель анкерный помещается в стену при помощи специального пистолета, это помогает сократить время работы. Грибки с анкером из металла состоят из гвоздя стального вида, распорная часть, и шляпка изготовлены из полипропилена, который является устойчивым к ударам. Размер такого элемента является самым крупным по сравнению с остальными крепежами. Дюбеля способны выдерживать температуру от -55 до +60 градусов, основным недостатком является создание мостиков холода. Но данный элемент способен выдерживать значительные нагрузки, это дает возможность зафиксировать тяжелый утеплитель.

Как правильно выполнить расчеты?

При фиксации утеплительного материала, на квадратный метр может уходить до 10 крепежных элементов. Количество используемых крепежных деталей должен указывать поставщик, превышение этого показателя не только сулит значительными расходами, но и снижает тепловое сопротивление конструкции.

Длину ножки дюбеля грибка определяют суммой толщины теплоизоляционного материала, клеевого вещества, и показателя отклонения от вертикальной поверхности. Также при приобретении, учитывается размер распорного элемента, все расчеты нужно выполнить заранее.

Особенности закрепления дюбелей

Закрепление утеплительного материала можно выполнить самостоятельно, не прибегая к помощи наемных рабочих, это позволит сэкономить на расходах.

1. Вначале необходимо подготовить поверхность, качественно её очистить, и выровнять.

2. Затем перфоратором выполняют нужную глубину отверстий, они могут быть немного больше, но ни в коем случае не меньше потому, что крепеж не получиться погрузить полностью, и шляпка будет выступать. Во время проведения работы, прибор должен располагаться строго горизонтально.

3. Затем в отверстие помещают корпус крепежной детали, и забивают его до одного уровня с поверхностью стены.

4. В конце закручивают шуруп, если это гвоздь, его забивают с помощью молотка.

Необходимо помнить, что перед тем, как утеплить стену, прежняя штукатурка удаляется, если это не представляется возможным, то отверстие делают глубже. Если ножку гриба приходится укоротить, то конец нужно заточить. Для использования дюбеля грибка при бетонной или кирпичной поверхности, достаточно длины 50 миллиметров, а к пустотелому материалу необходимо подобрать элементы 100 миллиметров.

Основные рекомендации при выборе крепежа

1. Если необходимая длина составляет больше 140 миллиметров, то не стоит приобретать грибки с пластиковым гвоздем. Лучше использовать металлический элемент, он будет более надежным, не склонен к деформации и поломке.

2. Дюбеля с гвоздем из пластика применяют для закрепления легкого утеплительного материала. Минеральной ваты, пенопласта или пенополистирола. Для тяжелого утеплителя, выбирают прочные элементы из металла.

3. Диаметр прижимной детали всегда имеет стандартный показатель – 60 миллиметров. Наличие выступающих ребер или утолщение участка под шайбой, увеличивает надежность фиксации утеплителя.

4. В первую очередь, необходимо учесть качество изготовления, поверхность элемента должны быть без дефектов, сколов, и повреждений, то есть ровной. Разводы грязного вида свидетельствуют о низком качестве материала, он будет отличаться ненадежностью. Бракованными считаются изделия с наличием потеков или наплывов.

5. Затем дюбель проверяется на прочность, его достаточно согнуть, при этом элемент не дожжен треснуть или деформироваться. Даже если крепеж сломается, лучше оплатить одну штуку, чем приобрести всю партию бракованного товара.

6. Гвозди из пластика должны иметь высокую плотность, тонкие элементы будут неудобными при монтаже, они постоянно сгибаются.

7. При наличии гвоздей из металла в комплекте, их необходимо тщательно рассмотреть, когда на поверхности имеются даже небольшие следы коррозии, лучше избежать такой покупки.

8. Термоголовка может быть прикреплена сразу на гвозде или располагаться отдельно, подходящим могут быть оба варианта, при качественном выполнении. Узел, после защелкивания на шляпке, должен располагаться ровно.

9. Гвоздь необходимо просунуть до полного закрепления, и узнать насколько сильно раздается распорный участок, он должен увеличивать в два раза, тогда фиксация будет надежной.

10. Для поверхности рыхлого типа, необходимо приобретать такие крепежи, которые имеют усики, они будут обеспечивать хорошее закрепление внутри стены.

11. Даже если поверхность гвоздя или шурупа обработана цинком, по истечении времени может появиться коррозия, которая приводит к разрушительным действиям. Чтобы предотвратить такую проблему, необходимо применять крепежи с наличием термоголовки.

Не стоит приобретать дешевые дюбеля без гвоздей из металла, таким образом, сэкономить, не получиться. Но в дальнейшем будет сложно найти отдельные гвозди нужного диаметра, и его стоимость окажется дороже. Дюбеля должны приобретаться в комплекте.

Преимущества крепления с металлическим гвоздем

• Такие элементы имеют высокую надежность, они способны выдерживать значительные нагрузки до 300 килограмм, это в два раза больше, чем пластик. Применяют крепежи для тяжелых и легких материалов.
• Размеры дюбелей могут быть разными, это позволяет подобрать необходимый вариант. Ширина шляпки обычная, то есть 60 миллиметров, диаметр 10 миллиметров, а вот длина может быть самой разнообразной от 80 до 300. Таких показателей вполне достаточно для фиксации основных видов теплоизоляционных материалов. Если необходим гвоздь большей длины, то его нужно заказывать индивидуально.
• Крепление является довольно легким, для этого гвоздь забивают при помощи молотка, он является устойчивым, и прочным, поэтому удары можно совершать, не боясь, что он деформируется. Благодаря гвоздю из металла, распорная часть полностью раскрывается, и надежно фиксируется внутри стены.

Но необходимо помнить, что металлические изделия способны проводить холод, поэтому стоит приобретать не обычные дешевые элементы, а крепежи с наличием термоголовки, которая изготовлена в виде пластиковой детали, надеваемой на шляпку. Она защищает металл от холода, и появления коррозии, это препятствует возникновению мостиков холода.

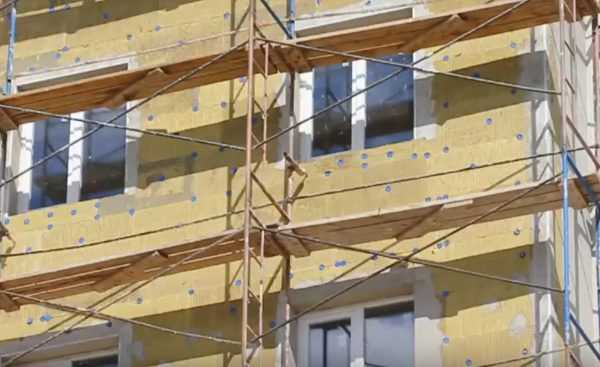

В каждом квадратном метре выполняют крепление около пяти точек, на угловых участках – шесть. При высоте конструкции до 20 метров, на один квадрат используют до 7 крепежных дюбель грибков. Точки закрепления лучше располагать на соединении листов утеплителя, это поможет избежать дополнительного создания вентиляционного отверстия.

При соблюдении всех правил, и выборе качественного материала, работа будет проведена успешно, утеплительный материал зафиксирован надежно. Это поможет продлить срок службы материала, и обеспечить качественную теплоизоляцию конструкции.

Инстаграм

superarch.ru

Тарельчатый дюбель для крепления утеплителя

Содержание

Приступая к процессу утепления здания, первостепенной задачей является приобретение подходящих материалов типа дюбель-грибков для утеплителя. Покупка качественного теплоизоляционного покрытия, безусловно, важна, однако не стоит пренебрегать также тщательным выбором крепежных элементов.

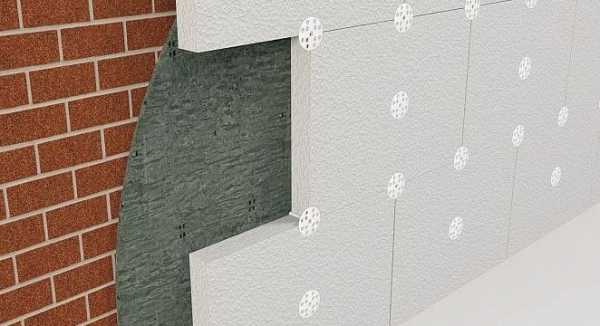

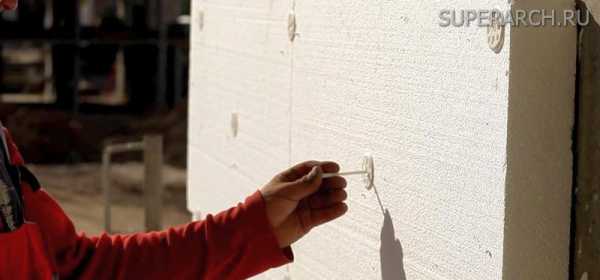

Крепление пенопласта тарельчатым дюбелем

Эти крошечные детали во многом определяют успех произведенных работ. Сегодня особым спросом в строительстве пользуются тарельчатые дюбели для теплоизоляции, именно они способны обеспечить правильную и надежную фиксацию утеплителя, благодаря чему ваше жилище навсегда избавится от холодов.

Современные крепежные детали значительно отличаются между собой. Прежде чем приступать к монтажным работам, рекомендуем узнать об особенностях и правилах обращения с тарельчатыми дюбелями и прочими крепежами для утеплителя.

1 Назначение крепежных дюбелей

Тарельчатые дюбеля очень вытребованы в строительстве, их часто используют для крепления утеплителя к фасаду зданий. Указанные элементы способны одинаково эффективно удерживать как твердые, так и мягкие плиты теплоизоляционного материала на стене, а также обеспечивают надежную фиксацию неплотного и хрупкого покрытия.

Дюбеля прочные и «выносливые», их можно использовать для монтажа утеплителя на поверхности из бетона, кирпича, газобетона, пенобетона или строительного камня. Такая универсальность делает крепежные элементы все популярней среди покупателей.
к меню ↑

1.1 Строение и материал производства

Тарельчатые дюбеля на фасадные панели с утеплителем имеют уникальную конструкцию наружной шляпки – она довольно-таки широкая и имеет множественные конические отверстия. Благодаря такому строению крепежные элементы обладают важным преимуществом – они дают возможность прочно зафиксировать плиты утеплителя на стене здания или сооружения.

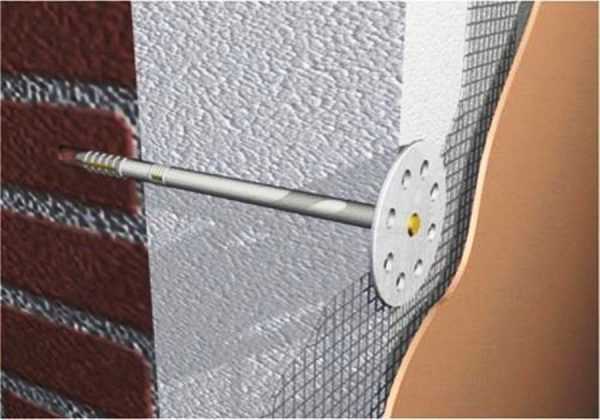

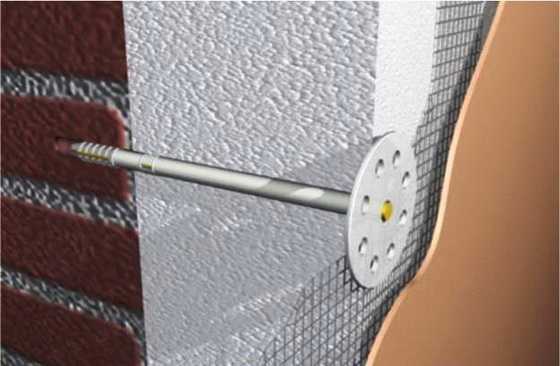

Тарельчатый дюбель в разрезе

Длинная зона расклинивания, характерная для дюбелей, гарантировала им отменные показатели несущей нагрузки. Диск тарельчатого крепежного элемента отличается шероховатой поверхностью, на которую нанесены специальные технологические отверстия – такое решение обеспечивает плотное прижатие плиты утеплителя к стене дома.

Надежное крепление достигается также за счет 60 мм распорной зоны, включающей три секции – специально продуманное устройство элемента полностью исключает его вытягивание из отверстия.

Для производства дюбелей используются ультрасовременные прочные материалы в различной комбинации:

Основным компонентом при изготовлении крепежных элементов, предназначенных для фиксации плиты утеплителя, служит полиэтилен низкого давления. А вот распорный гвоздь, входящий в состав дюбеля, может быть произведен из оцинкованной стали либо специализированного стеклонаполненного полиамида.

Стоит отметить, что фиксация элемента происходит за счет распора гвоздем, шурупом или винтом.

Причем крепление может производиться в двух и даже трех направлениях, что гарантирует высочайшую прочность соединения теплоизоляционного материала с поверхностью.

к меню ↑

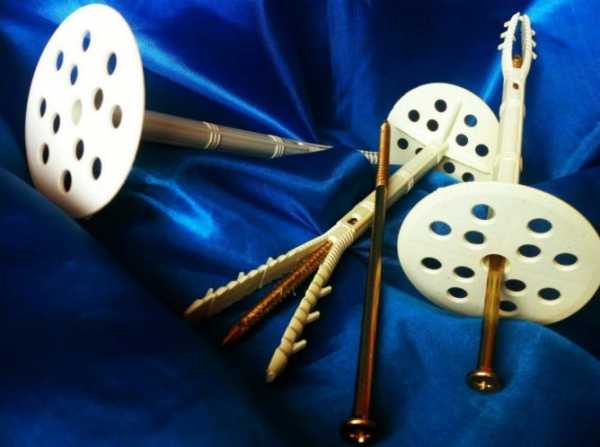

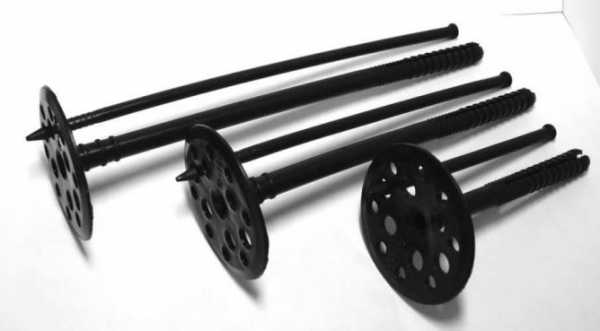

1.2 Виды тарельчатых дюбелей

Тарельчатые дюбеля в зависимости от сферы использования бывают нескольких типов, различия между ними состоит в их конструкции.

На современном рынке доступны крепежные элементы следующих видов:

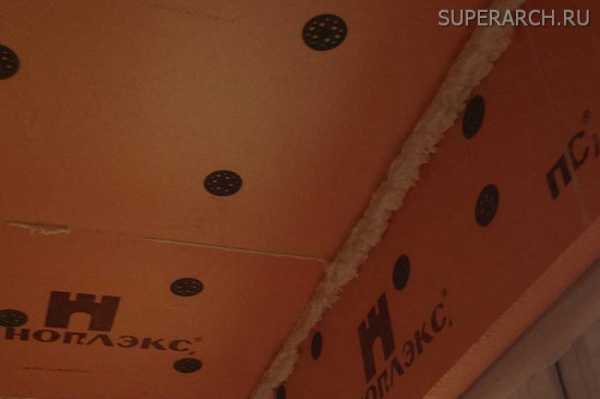

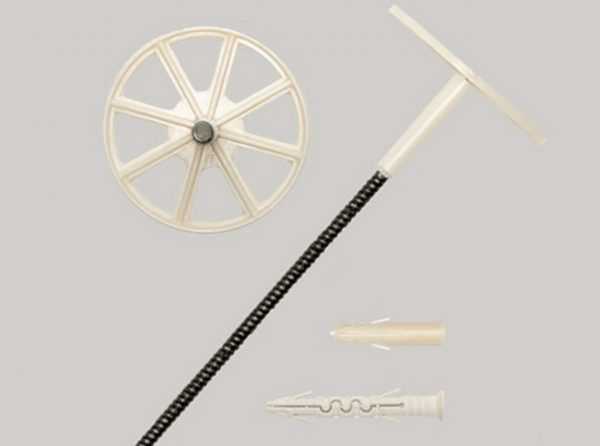

Крепление пенополистирола тарельчатым дюбелем

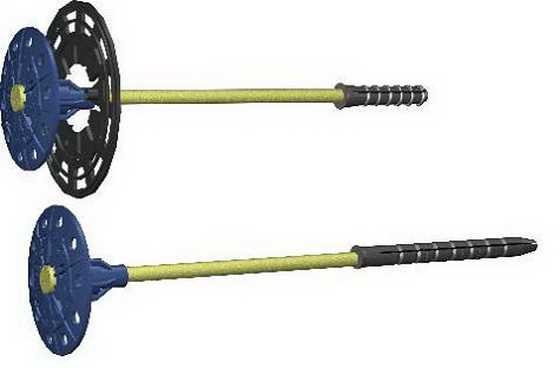

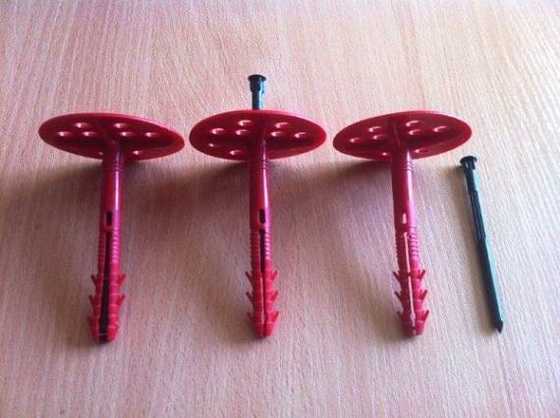

• дюбеля с металлическим сердечником;

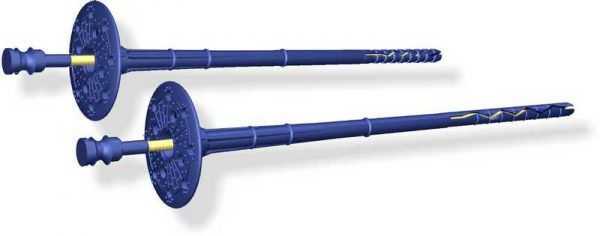

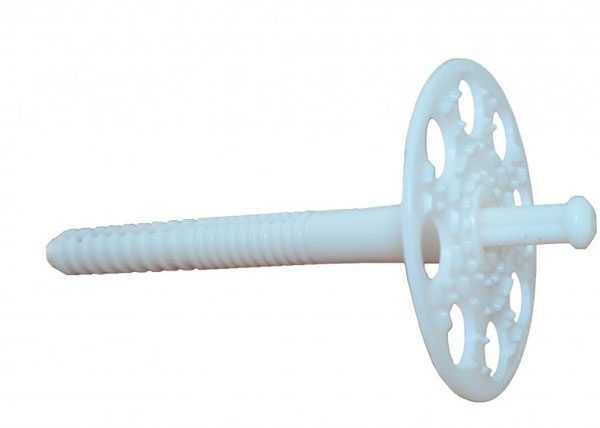

• дюбеля с пластиковым стержнем;

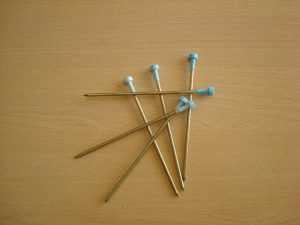

• дюбеля с термоголовкой.

Дюбеля с металлическим сердечником используются для крепления слоя утеплителя к бетонной кладке, полнотелому кирпичу, а также при монтаже системы теплоизоляции вентилируемых фасадов (создавая фасадный декор из пенопласта с покрытием, например).

Металлический стержень способен выдерживать колоссальные нагрузки, благодаря чему такие дюбеля часто применяют при сборке тяжелых конструкций. Кроме того, такие крепежные элементы незаменимы при работе с пустотелыми и тонкостенными поверхностями.

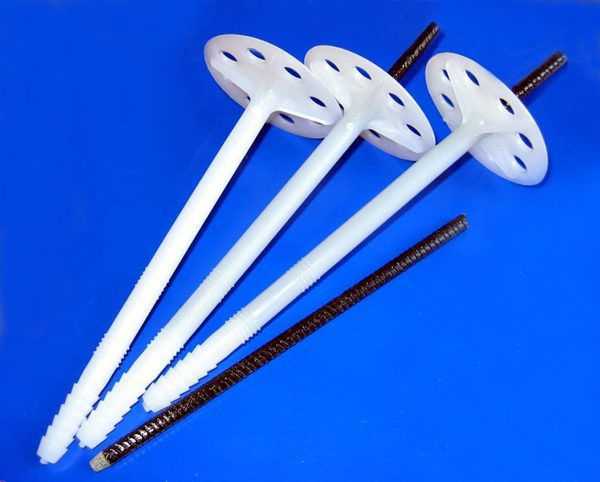

Дюбеля с пластиковым стержнем – это идеальное средство для крепления термоизоляционного слоя (пенопласта, полиуретана, стекловаты) к пенобетону, бетону, древесине или плитам фундамента. Крепежные элементы с пластиковым сердечником менее выносливы, нежели с металлическим основанием, что объясняет их доступную цену.

Дюбеля с термоголовкой используются для фиксации плиты утеплителя к штукатурному фасаду. Специальный наконечник предотвращает отпотевание анкерной части крепежного элемента через декоративный или армирующий слой поверхности.
к меню ↑

2 Применение крепежа (видео)

к меню ↑

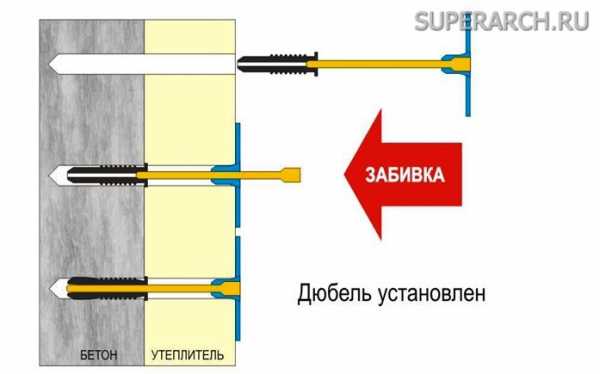

2.1 Монтаж тарельчатых дюбелей

Работа с тарельчатыми дюбелями как и с дюбелями для теплоизоляции с пластиковым гвоздем довольно проста. Она состоит из следующих этапов:

1. Разметка зоны монтажа слоя утеплителя.
2. Сверление отверстий через теплоизоляционный материал.
3. Установка дюбеля в посадочное гнездо, пока шляпка не утопится в стену.
4. Установка гвоздя для распора слоя утеплителя и забивание его до необходимого уровня.
5. Крепление шляпки гвоздя.

Придерживаясь последовательности выполнения всех операций, вы сможете быстро утеплить фасад здания.

uteplimvse.ru

Что такое тарельчатый дюбель для крепления утеплителя

Тарельчатые дюбели (их иногда называют «гриб» или «зонтик») предназначены для крепления к стенам здания любых типов утеплителей. Это могут быть как плотные (пенопласт), так рыхлые (ватные материалы) и хрупкие (пеностекло) утеплители. Различные виды таких дюбелей предназначены для всех типов утеплителей и материала стен — дерева, плотного бетона, газобетона, пенобетона, кирпича или натурального камня.

Выбрать надежный тарельчатый дюбель для крепления утеплителя — важный этап. Так как от надежности крепления зависит результат. Особенно если утепляется квартира на высоком этаже, и деньги, затраченные на покупку материала и работу монтажников, окажутся бесполезной тратой из-за неправильно подобранного типа крепежей.

Особенности конструкции

Главное, что сразу бросается в глаза в конструкции тарельчатого дюбеля — это широкая шляпка в виде тарелки или гриба, благодаря которой дюбель тарельчатый для теплоизоляции и получил свое название. Она делается достаточно широкой (диаметр может составлять 60 и 100 мм) и снабжена технологическими отверстиями. Поверхность шляпки шероховатая, для лучшего сцепления с материалом.

Упругость и гибкость материала дает возможность компенсировать тепловое расширение, сводя к минимуму повреждение теплоизолятора.

Не менее важной является система крепления к стене и расклинивания. Распорная зона состоит из нескольких секций. Это сделано для того, чтобы под напором и весом материала дюбель гриб для теплоизоляции не вытягивался из опорной стенки.

Для фиксации дюбеля в стене может применяться распорный гвоздь, шуруп или винт. Распорный гвоздь, при помощи которого закрепляется дюбель, может быть изготовлен из оцинкованной стали или пластика — полиамида, армированного стекловолокном.

Распирание обеспечивается в двух или трех направлениях. Так происходит надежная фиксация к стене. Материал изготовления дюбелей обеспечивает хорошую теплоизоляцию. Он не подвержен старению, ржавчине, гниению. Это обеспечивает длительный срок службы крепежей и надежность удерживания теплоизоляционных материалов.

Материал изготовления дюбелей

Самым распространенным материалом изготовления является полиэтилен или полиамид, однако применяются также нейлоновые и металлические крепежи.

Нейлоновые дюбели могут использоваться для крепления утеплителя к любым стенам — как к плотным, так и пустотелым, включая деревянные. В нейлоновых дюбелях в качестве распорного элемента используется металлический шуруп.

Полипропиленовые также могут применяться в любых стенах. Распорный элемент может быть как металлический (из оцинкованной стали), так и полимерный (армированный стекловолокном полиамид).

Металлический тарельчатый дюбель для крепления утеплителя применяется для крепления утеплителя к тонкостенным и пустотелым конструкциям. Они дороже полимерных, и используют не технику распирания, а анкерную. Дюбеля изготавливаются из оцинкованного металла. Благодаря этому они устойчивы к коррозии. Одним из вариантов металлического дюбеля являются дюбели-шурупы, которые можно просто вбивать или вкручивать в поверхность.

Разница между типами материалов проявляется также в несущей способности дюбелей. Нейлоновые выдерживают нагрузку до 450 кг, полипропиленовые — до 750 кг. Нагрузка, которую выдерживает металлический дюбель, определяется прочностью стены.

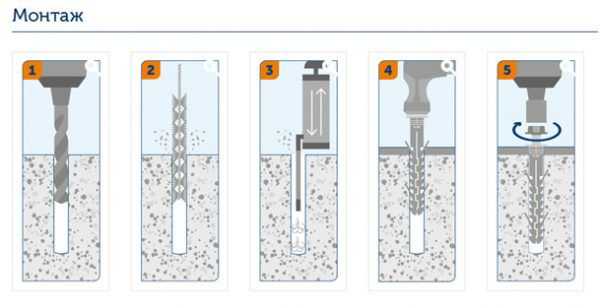

Монтаж утеплителя

Главный принцип крепления утеплителя — использование трения. При этом дюбель тарельчатый для теплоизоляции является одноразовым — при попытке извлечь его из стены он разрушается. Для того чтобы под напором утеплителя дюбель не вышел из стены, необходимо тщательно подготовить место крепления.

Отверстие для крепежа под дюбель необходимо просверлить сквозь утеплитель, строго соблюдая диаметр и глубину отверстия. При этом внутри отверстия не должно быть сколов, трещин, и остатков пыли и песка. При правильно проведенной подготовке прочность крепления практически не зависит от внешних условий.

Дюбели для плотных оснований выбираются с распорным методом крепления, для пустотелых – необходимо использовать металлический анкерный дюбель гриб для теплоизоляции.

Необходимо правильно рассчитать длину дюбеля. Для этого необходимо учесть:

• Толщину слоя утеплителя;
• Толщину клеевого слоя, если таковой используется;
• Учесть, что распорную часть необходимо углубить в стену на 45-50 мм;
• Добавить поправку на отклонение стены от вертикали или же отклонение от горизонтальной поверхности, допущенные при возведении стены.

eco-stroitelstvo.ru

Дюбель фасадный – виды, выбор и монтаж своими руками

Хорошо выполненная теплоизоляция любого, особенно жилого здания – важное условие качества постройки и комфортного проживания в ней человека. Правильный и комфортный микроклимат в доме в условиях России (часто непредсказуемых) создать без наличия теплосберегающих материалов невозможно. Однако процесс монтажа не так прост, как кажется – здесь не обойтись без специальных крепежных элементов — таких, как дюбель фасадный. Как его использовать и какие его виды можно найти в строительном магазине?

Дюбель фасадный

Крепеж для утеплителя

Что это такое? Использование дюбелей

Фасадный дюбель – это специальный вид крепежа, который применяется для закрепления, установки различных конструкций и материалов, в том числе теплоизоляционных, к стенам строений. Он бывает разных видов, но чаще всего применяется тарельчатый.

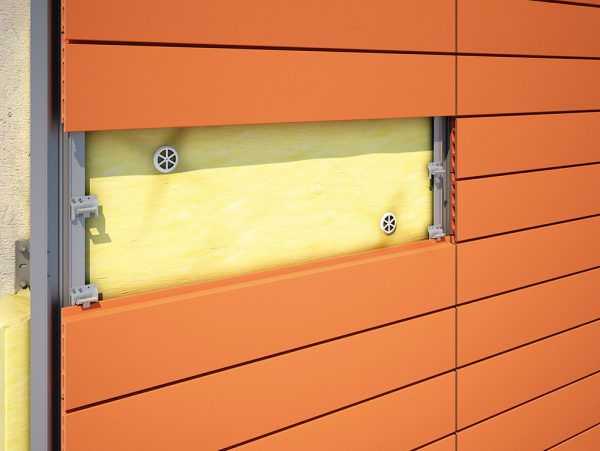

Чаще всего такие крепежи используют при установке вентилируемых фасадов, для крепления конструкций из металлического профиля и облицовочного материала

Строение дюбеля таково: он состоит из трех элементов — фиксатора, распорного и анкерного элементов. Распорка – это стержень. Фиксатор делается из пластика, анкер – из полиамида.

Распорная часть (головка, шляпка) — 1; фиксатор — 2; анкер — 3

Фасадный тарельчатый дюбель получил свое название из-за особой формы шляпки – довольно крупной, напоминающей по форме небольшую тарелочку или шляпку гриба. Изготавливается либо полностью из полимерных материалов, либо частично из металла. Благодаря его использованию, удается надежно прикрепить утепляющие и другие материалы и конструкции к фасаду дома.

В целом же, дюбель фасадный имеет более длинный по сравнению с другими видами дюбелей стержень. Именно это позволяет использовать его для монтажа толстых материалов, изделий с большим сечением. Отдельные типы фасадных дюбелей и вовсе имеют дополнительно специальные усики, что позволяет надежно закрепить их в мягких и пустотелых изделиях.

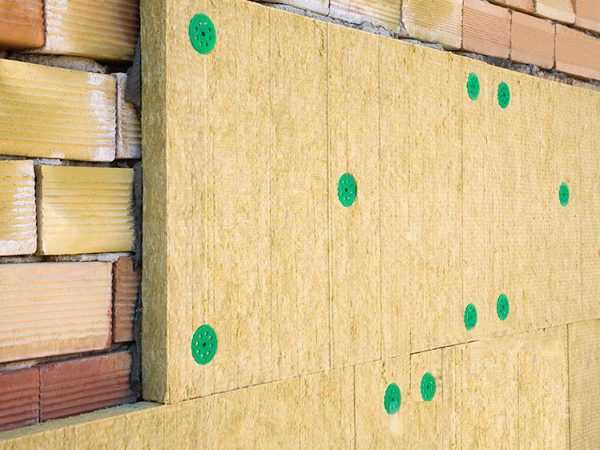

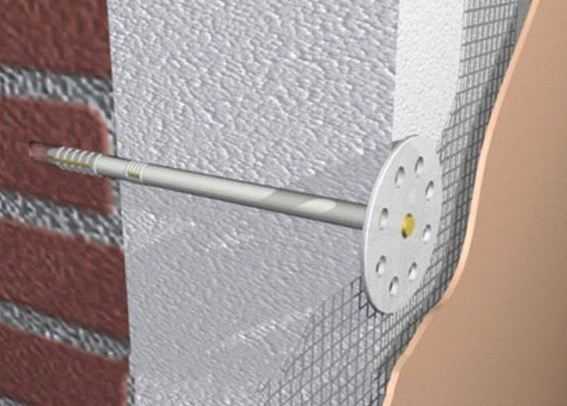

Крепление минеральной ваты с помощью дюбеля

На заметку! Главное отличие фасадного дюбеля от обычного – это точное соответствие геометрии самого дюбеля и металлического шурупа. За счет этого и достигаются высокие показатели выдерживаемой им нагрузки.

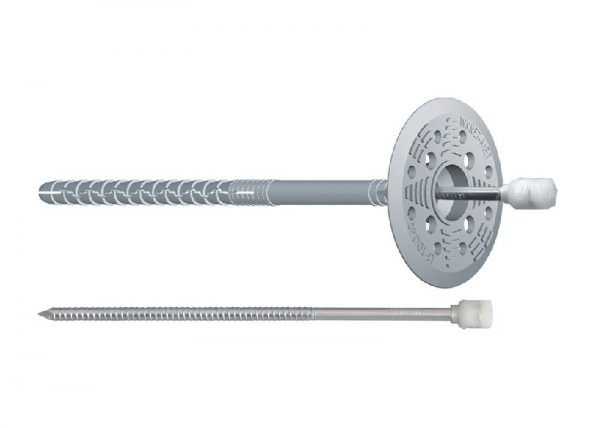

Крепление для теплоизоляции с оцинкованным стержнем

Прикрепить этим элементом можно облицовку здания, теплоизоляцию, конструкции из металлического профиля, деревянные конструкции, шкафы навесные и так далее. Но чаще всего он применяется именно для монтажа теплоизоляции.

На заметку! Использовать фасадные дюбели можно как для новых построек, так и для старых зданий, имеющих штукатурные фасады. При этом не стоит бояться, что держаться крепеж на напитавшейся грязью за время существования дома штукатурке с эффектом «мыльного слоя» будет плохо. Напротив, его часто используют даже при реконструкции видавших виды строений. А полностью старую штукатурку можно даже не счищать (только легко отпадающий слой), что позволит сэкономить немало денежных средств.

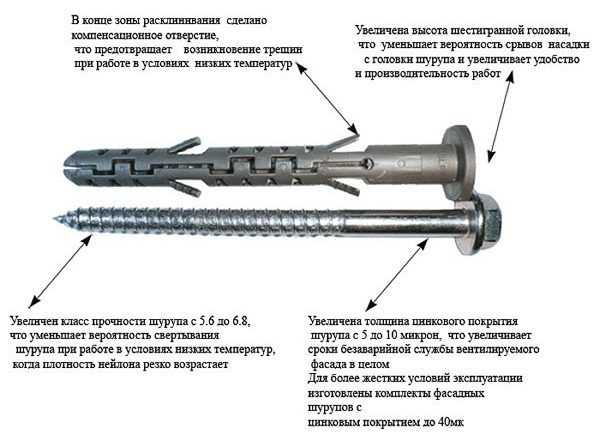

Дюбель-анкер 10х100 мм рамный фасадный

Устройство фасадного анкер-дюбеля

Например, теплоизоляция крепится к фасаду лишь на один клей. Таким образом, держаться она будет только за счет единственного связующего, а если краска и штукатурка начинают отпадать, то вместе с ними со временем отпадет и материал-утеплитель. Но в этом плане фасадный дюбель не имеет «противопоказаний», он позволит достичь максимального сцепления теплоизоляции с поверхностью стены. Фиксация происходит как раз за счет широких «полей» шляпки-тарелки крепежа и прижимного эффекта сердцевины-шурупа.

Для каждого материала есть свои варианты крепления

Достоинства дюбеля фасадного

Исходя из вышесказанного, можно сделать вывод, что этот дюбель имеет массу достоинств. Экономить на его приобретении не стоит.

1. Материалы, закрепленные при помощи этих элементов, намного лучше держатся на фасаде дома даже во время ветра. Повышенная ветровая нагрузка им вовсе не страшна, если они соединяются со стеной благодаря дюбелям, так как фиксация происходит очень плотно.
2. Сам дюбель не боится колебаний температур – риски разрушения соединения при воздействии жары или холодов стремятся к нулю (например, полимерный крепеж будет лишь сжиматься и разжиматься). При этом просто зафиксированная на клеевом слое теплоизоляция может отпасть. Температурный диапазон, в котором способен надежно служить дюбель, варьируется от -40 до +80 градусов.
3. Дюбель фасадный устойчив к коррозии (а изготовленный из полимеров и вовсе ее не боится), а также отлично сопротивляется различным механическим воздействиям.

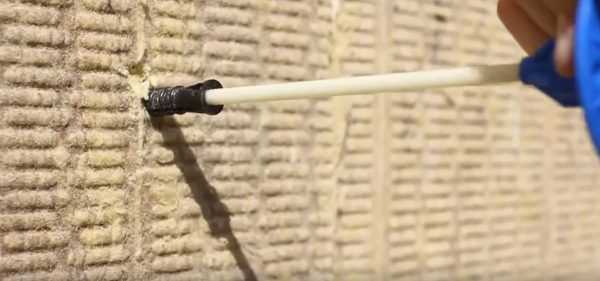

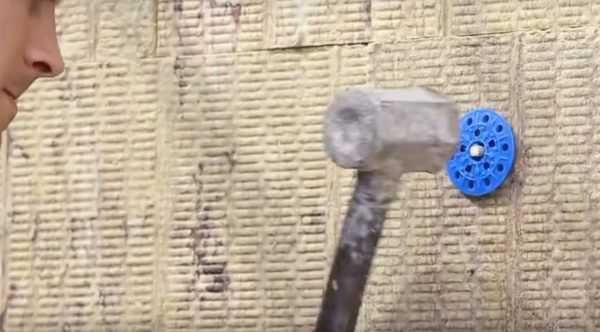

Забиваем гвоздь в дюбель

На заметку! Чтобы дюбель фасадный максимально отрабатывал свои ресурсы и наиболее эффективно удерживал на стене дома то, что нужно удержать, он должен быть подобран в соответствии с условиями, в которых ему придется работать. Также учитывается и его длина.

Виды фасадных дюбелей

Фасадные крепежные элементы обычно делят на два типа – это тарельчатые и анкерные. Вторые, как правило, применяются для монтажа различных кронштейнов. А для обшивки фасада предпочтительнее всего приобретать именно дюбеля с широкой шляпкой, так как они надежнее всего фиксируют различные материалы, в том числе и теплоизоляционные. Этот вид крепежного элемента имеет несколько разных названий. Дюбель фасадный, тарельчатый или дюбель-гриб – его можно назвать по-разному, но строитель-профессионал сразу поймет, о чем идет речь. Такие тарельчатые дюбеля различаются в зависимости от материалов изготовления.

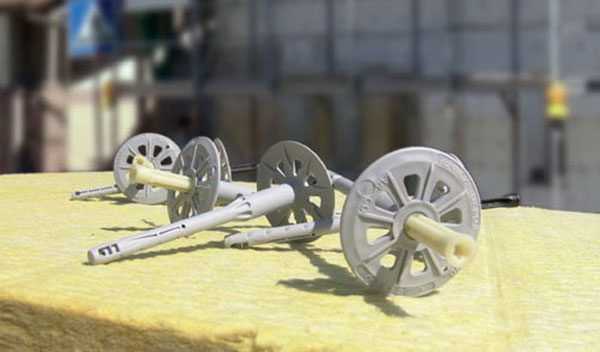

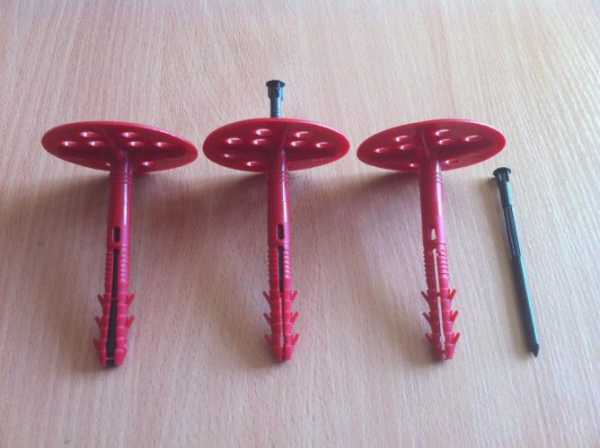

Фасадные дюбели

Таблица. Виды тарельчатых фасадных дюбелей.

Вид	Описание
Полимерные	Используемый для изготовления материал – это нейлон, полипропилен или сшитый полипропилен с морозостойкими свойствами. При этом нейлон считается одним из самых качественных и долговечных материалов. Служить такой дюбель будет на протяжении очень долгого времени. Распорка изготавливается из двух материалов – либо стеклопластик, либо базальтопластик.
С металлическим гвоздем	В этом виде дюбелей используется металлический гвоздь без покрытия. Применяется для монтажа теплоизоляционных материалов высокой плотности.

Преимущества использования полимерного крепежа:

• небольшая масса, за счет чего стена не получает дополнительной нагрузки. Особенно это актуально в отношении таких строительных материалов, как газобетон, пенобетон;
• влаги крепеж не боится – коррозия такой дюбель не сможет повредить;
• гибкость и эластичность, за счет чего дюбель отлично фиксирует утеплитель и другие фасадные материалы;
• не появляются «мостики холода» — стены в местах креплений не будут промерзать во время сильных морозов;
• невысокая цена.

У такого дюбеля много преимуществ

Совет! Нейлоновые и полиэтиленовые дюбели применяются обычно для монтажа легких материалов на поверхностях, имеющих пустоты (полый бетон, кирпич пустотелый). А вот полипропиленовые дюбели отлично подходят для крепления пенополистирола или пеноплекса.

Достоинства дюбелей с гвоздем:

• максимально прочные;
• отлично способны удерживать очень плотные и тяжелые материалы;
• дюбели с термоголовкой не подвержены коррозии.

Основной недостаток металлических дюбелей – это их теплопроводность. В зимний период они будут создавать «мостики холода», из-за чего стены будут промерзать сильнее, а в системе теплоизоляции появится брешь. Чтобы этого не происходило, для таких дюбелей изготавливают специальную термоголовку из полимерных материалов. Она защитит фасады от проникновения влаги, а дом – от потерь тепла. Обычно для изготовления такой головки используют ударопрочный стеклонаполненный полиамид, который обладает минимальной теплопроводностью.

Дюбель с термоголовкой

Делаем правильный выбор

От того, насколько правильно будут выбраны дюбели для тех или иных работ и материалов, зависит и непосредственно их долговечность, и качество работ – надежность крепления материалов на поверхности фасадной стены.

Не стоит экономить на приобретении фасадных дюбелей, так как именно благодаря им удается порой надежно зафиксировать материалы на стене там, где не справится клей или иное вещество/изделие. Например, в ветреных регионах или там, где часто идут дожди либо отмечены критические климатические условия. При этом стоит учитывать, что некоторые теплоизоляционные материалы хорошо впитывают в себя воду, за счет чего их масса значительно увеличивается и, соответственно, возрастает нагрузка на несущие конструкции. Удержать теплоизоляцию и другие материалы нередко под силу только дюбелям.

Использование дюбелей в системе вентилируемого фасада

Но перед тем как осуществить покупку фасадных дюбелей, важно правильно их выбрать. При этом стоит учитывать следующее:

• на какой материал они будут крепиться, то есть из чего выполнен фасад. Есть специальные крепежи для бетона, кирпича и других строительных материалов;
• толщина фиксируемого утеплителя, а также его тип;
• погодные и климатические условия в регионе, в том числе влажность;
• высота здания (для многоэтажек используются особо прочные крепления).

На заметку! Определить характеристики дюбеля поможет маркировка, имеющаяся на нем.

Таблица. Соотношение размеров дюбеля и толщины теплоизоляции.

Длина дюбеля фасадного, мм	Максимально возможная толщина изоляционного слоя, мм
10/140	90
10/150	100
10/160	110
10/180	130
10/190	140
10/200	150
10/220	170
10/240	190
10/260	210
10/300	250

Дюбель фасадный

Как использовать

Работы с фасадными дюбелями должны производиться при плюсовой температуре, поэтому лучше всего успеть их установить в летний период. Количество элементов будет напрямую зависеть от размеров дома, который будет обшиваться. При этом чем больше объект, тем больше дюбелей понадобится.

Рекомендовано придерживаться таких правил:

• при монтаже утеплителя из пенопласта, полистирола размером 1*0,5 м либо утеплителя из каменной ваты с габаритами 80*62 см расход дюбелей составит от 4 до 14 шт./м².
• при монтаже утеплителя из минеральной ваты (размеры плиты 1*0,2 м) расход крепежа составит от 4 до 10 шт./м².

Дюбели для крепления утеплителя

Внимание! Дюбель фасадный для теплоизоляции часто устанавливается в ту область, где стыкуются плиты утеплителя. Таким образом, удастся достичь максимальной фиксации материала на фасаде.

Крепление дюбеля фасадного может производиться разными способами – бурением, сверлением ударным, сверлением с помощью вращения. Во многом выбор метода будет зависеть от материала фасада. Так, бурение или сверление ударное используется на бетонной стене, фасаде из полнотелого кирпича, бетонных блоков. А сверление вращением применяется на стенах из легкого бетона, блока пустотелого, кирпича пустотелого или с пустотами вертикальными.

Совет! Для монтажа дюбелей использовать следует новые, не изношенные сверла – от этого во многом будет зависеть скорость работы.

Зонтичный дюбель фиксирует утеплитель на стене

Во время крепления дюбеля фасадного очень важно соблюдать геометрию высверливаемых отверстий – они должны быть сделаны строго перпендикулярно плоскости фасада. Особенно важно это в отношении стен, выполненных из легких и мягких материалов. И перед тем как вставить дюбель в готовое отверстие, следует извлечь из последнего весь мусор при помощи сверла.

Монтаж крепежного элемента производится вровень с поверхностью утеплителя или с легким углублением. В последнем случае шляпка дюбеля по окончанию работ шпаклюется.

Внимание! Если шляпка дюбеля будет выступать над поверхностью утеплителя, то для достижения идеально ровной поверхности фасада в итоге придется шпаклевать всю стену.

Схема монтажа фасадных дюбелей с шурупом

Монтаж фасадного дюбеля

Монтаж дюбеля такого типа в целом не отличается от крепления обычного.

Шаг 1. В укрепленном на стене утепляющем материале при помощи строительных инструментов сверлится отверстие диаметром 10 мм. Его глубина в несущей стене должна быть минимум на 10-20 мм больше, чем длина элемента анкерного.

Сверление отверстия

Шаг 2. Производится сборка дюбеля: соединяются шляпка, анкерный и распорный элементы.

Сборка дюбеля

Вставляется распорный элемент

Шаг 3. Дюбель вставляется в подготовленное отверстие.

Дюбель вставляется в отверстие

Шаг 4. Выступающая часть распорки забивается в стену при помощи молотка до уровня шляпки.

Выступающая часть распорки забивается в стену

Шаг 5. Аналогичным образом устанавливаются все фасадные дюбеля.

Все фасадные дюбели на месте

Видео – Монтаж тарельчатого дюбеля

Производители

При выборе фасадных дюбелей стоит обратить внимание и на их производителя. От того, насколько качественными будут крепежные элементы, во многом зависит и качество работ. А хорошую продукцию можно приобрести только от проверенных производителей. Однако для крепления таких материалов, как минеральная вата или пеноплекс, можно вполне использовать и дюбели от отечественных производителей – в целом, такие изделия по качеству все же не уступают произведенным за рубежом, однако стоят дешевле. Например, можно приобрести дюбели от «Бийского завода стеклопластиков». Много хороших отзывов о продукции Izo, произведенной фирмой Tech-Krep. Такие дюбели отлично подходят для монтажа теплоизоляции на кирпичной, бетонной стене.

Дюбель производства компании Tech-Krep

Цокольный профиль

Цокольный профиль предназначен для обеспечения опоры теплоизоляционных и отделочных материалов, а также для защиты их нижних торцов. Необходим он и в том случае, если линия фасада искривлена или имеет иные изъяны. Более детально читайте в этой статье.

Использование фасадных дюбелей – это действительно оправданная мера, если есть желание получить максимально качественно закрепленное на фасаде покрытие. Поэтому не стоит скупиться на приобретение этих крепежных элементов – все затраты будут обязательно оправданы.

fasad-exp.ru
