Рекуператор вентиляционный – Вентиляция с рекуперацией тепла

Содержание

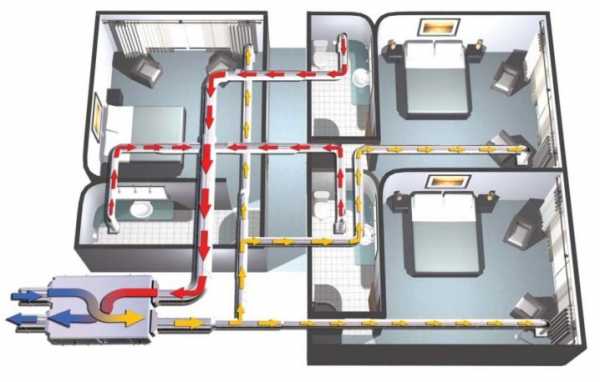

Приточно-вытяжная система вентиляции с рекуперацией тепла

Приточно-вытяжную систему вентиляции с рекуперацией Вы можете заказать с монтажом “под ключ”, позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку вентиляции по России.

Отправьте быструю заявку

Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменником — рекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному.  Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.

“Инвест Строй” – профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию “под ключ”. Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: 8 (495) 241-17-30. Отправьте заявку

Энергия вентиляционных выбросов в современных зданиях достигает 50% общего уровня теплопотерь, поэтому энергоэффективным называется здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп, используется энергия, возвращаемая в помещение путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.

Технические характеристики

Рекуператор тепла состоит из корпуса, который покрыт тепло- и шумоизоляционными материалами и выполнен из листовой стали. Корпус прибора является достаточно прочным и способен выдерживать весовые и вибрационные нагрузки. На корпусе имеются отверстия притока и оттока, а продвижение воздуха по прибору обеспечивается двумя вентиляторами, как правило, осевого или центробежного типа. Необходимость их установки обусловлена значительным замедлением естественной циркуляции воздуха, что вызвано высоким аэродинамическим сопротивлением рекуператора. Во избежание всасывания опавших листьев, мелких птиц или механического мусора на приточное отверстие, расположенное со стороны улицы, устанавливается воздухозаборная решётка. Такое же отверстие, но со стороны помещения, также оснащается решёткой или диффузором, равномерно распределяющим воздушные потоки. При монтаже разветвлённых систем к отверстиям монтируются воздуховоды.

Кроме того, входные отверстия обоих потоков оборудуются фильтрами мелкой очистки, предохраняющими систему от попадания пыли и жировых капель. Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, чисткой, а при необходимости их заменой. В противном случае забившийся фильтр будет выступать в качестве естественной преграды воздушным потокам, ввиду чего сопротивление им возрастёт и вентилятор сломается.

По типу конструкции фильтры рекуператоров могут быть сухими, влажными и электростатическими. Выбор нужной модели зависит от мощности прибора, физических свойств и химического состава отводимого воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров, в состав рекуператоров входят нагревательные элементы, которые могут быть водяными и электрическими. Каждый нагреватель оснащён температурным реле и способен автоматически включаться, если тепло, выходящее из дома, не справляется с подогревом входящего воздуха. Мощность нагревателей выбирается в строгом соответствии с объёмом помещения и рабочей производительностью вентиляционной системы. Однако в некоторых приборах нагревательные элементы лишь защищают теплообменник от промерзания и на температуру входящего воздуха влияния не оказывают.

Водяные элементы нагревателя более экономичны. Это объясняется тем, что теплоноситель, который двигается по медному змеевику, поступает в него из системы отопления дома. От змеевика происходит нагрев пластин, которые, в свою очередь, отдают тепло воздушному потоку. Система регуляции водяного нагревателя представлена трёхходовым клапаном, открывающим и закрывающим подачу воды, дроссельным клапаном, уменьшающим или увеличивающим её скорость, и смесительным узлом, регулирующим температуру. Водные нагреватели устанавливаются в систему воздуховодов с прямоугольным или квадратным сечением.

Электрические нагреватели чаще устанавливают на воздуховоды с круглым сечением, а в качестве тэна у них выступает спираль. Для корректной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше либо равна 2 м/с, температура воздуха составлять 0-30 градусов, а влажность проходящих масс не превышать 80%. Все электронагреватели оснащены таймером работы и термореле, отключающим прибор в случае его перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливают ионизаторы воздуха и увлажнители, а наиболее современные образцы оборудованы электронным блоком управления и функцией программирования режима работы, в зависимости от внешних и внутренних условий. Панели приборов имеют эстетичный внешний вид, позволяя рекуператорам органично вписываться в систему вентиляции и не нарушать гармонию помещения.

Принцип действия ПВУ

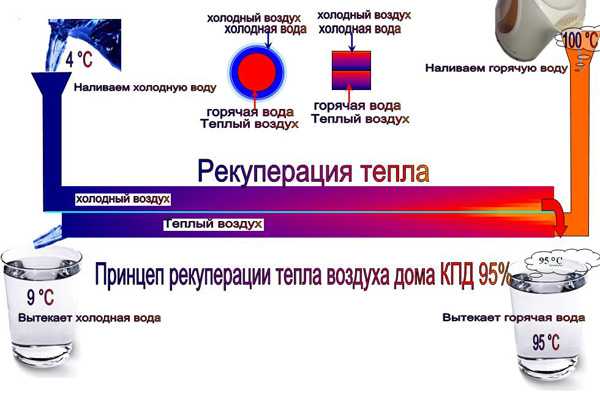

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

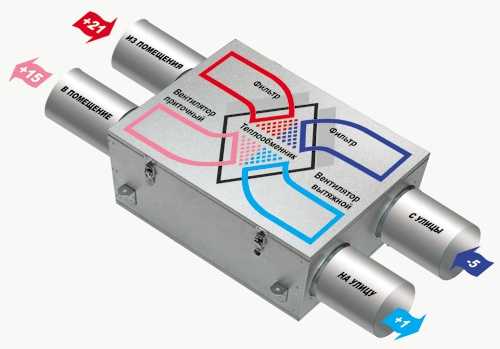

Через теплообменник в процессе работы установки проходят два потока воздуха — внутренний и наружный, которые при этом не смешиваются. В зависимости от конструкции теплообменника рекуператоры бывают нескольких типов.

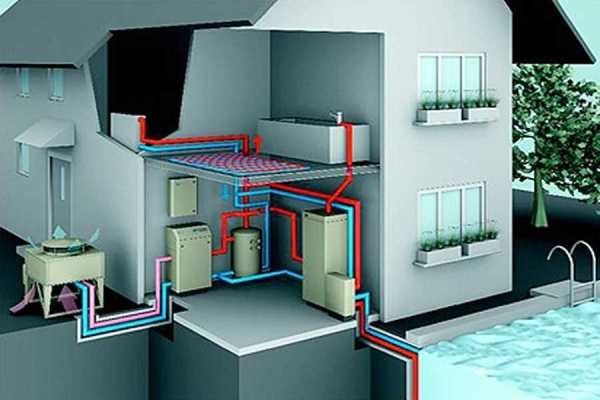

Наиболее дальновидные домовладельцы проектируют в своих зданиях сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную). Система естественной вентиляции в этом случае является аварийной и служит на случай неполадок в работе приточно-вытяжной установки и используется в основном в  неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.

Виды блоков рекуперации тепла

Рекуперация тепла в системе приточной вентиляции явление относительно новое и пока мало распространенное. Существует несколько типов устройств и большой выбор моделей по каждому виду. Приточно-вытяжная вентиляция с подогревом воздуха и рекуперацией выполняет следующие функции:

  • Возврат тепловой энергии;
  • Экономия топлива;
  • Снижение стоимости оборудования;
  • Обеспечение экологических норм;
  • Сокращение транспортных расходов;
  • Снижение стоимости газоочистки;
  • Снижение затрат на систему отопления.

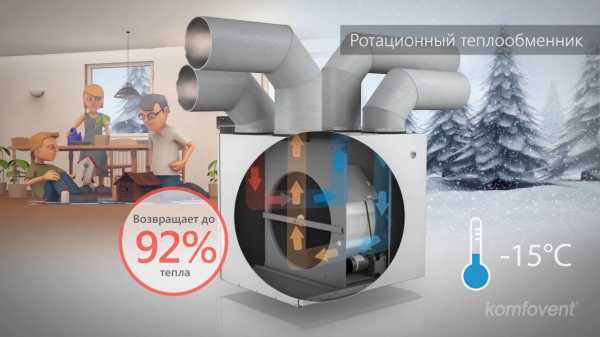

Роторный (барабанный)

Теплообменник подходит для местности с суровым климатом. Барабан изготовлен из фольги алюминия. Поступательными движениями тепло переходит от вытягиваемого к подаваемому воздуху:

  • Тепло передается подаваемому воздуху;
  • Смешивание потоков составляет менее 0,1%;
  • Возвращается теплый и увлажненный воздух.

Помещения меньше высыхают. Полезная мощность составляет 92%.

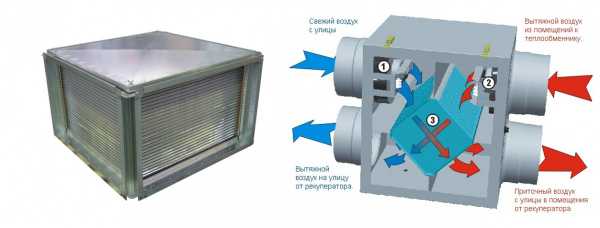

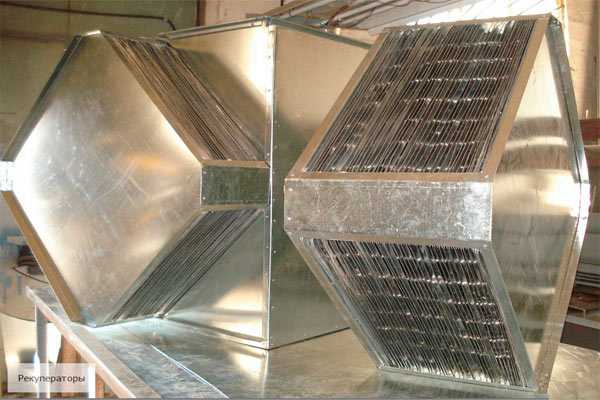

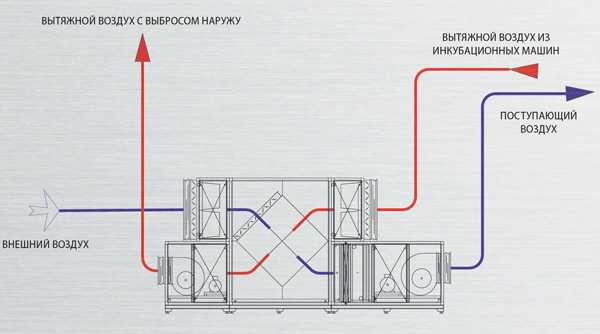

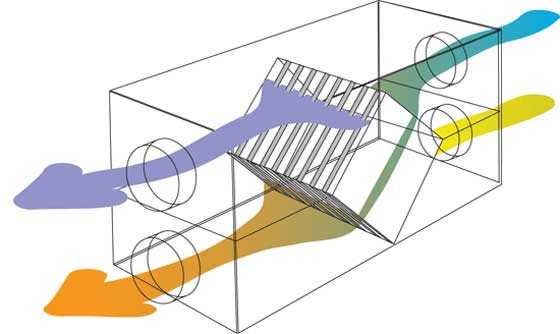

Пластинчатый перекрестный рекуператор

Предназначен для местности с мягкими погодными условиями. Встречные потоки пластинчатого рекуператора разделяются алюминиевой фольгой.

  • Тепло передается подаваемому воздуху;
  • Формируется конденсат;
  • Необходим отвод воды.

Тепло удаляемого воздуха через алюминиевые пластины нагревает подаваемый воздух. На пластинах теплообменника конденсируется влага, которая попадает из помещений.

Во время отогрева КПД теплообменника равна нулю, тепловозврат не происходит. Общая эффективность вентиляционной установки падает. Система возвращает до 95% тепла.

Тепловые трубки

Данный вид производится как герметично запаянная трубка из материала с хорошей тепловой проводимостью. Внутрь заливается фреон. Рекуператор помещается в воздуховод вертикально (допустимо устанавливать под небольшим градусом). Нижний конец помещается в вытяжке, верхний в приточной вентиляции.

Теплый воздух проходит по нижнему воздуховоду по дну трубки. Фреон закипает, пары поступают в верхнюю часть и встречаются с приточным воздухом, забирая тепло от фреона. Конденсат оседает на дно трубки, цикл повторяется. Достоинство: нет движущихся частей. Недостаток: слабая работоспособность, система работает на фреоне.

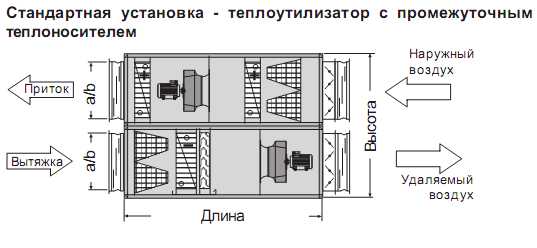

Устройство с промежуточным теплоносителем

В качестве теплоносителя используется вода или специальный раствор.

  • Два теплообменника сообщаются между собой трубопроводами;
  • Один из них находится в канале, который вытягивает воздух и получает теплоту;
  • Теплота через теплоноситель переходит во второй теплообменник, размещенный в канале приточного воздуха, где происходит нагрев.

Потоки не смешиваются друг с другом, но промежуточный теплоноситель снижает эффективность работы до 50%. Дополнительно КПД можно увеличить насосом. Достоинство промежуточных теплоносителей в том, что теплообменники можно устанавливать на расстоянии друг от друга. Монтаж производится в вертикальном и горизонтальном положении.

Грунтовый теплообменник

Стоимость эксплуатации системы снижается на 5-10%. Если нет грунтового теплообменника, воздух, попадающий в систему рекуперации, проникает непосредственно с улицы. С грунтовым теплообменником на глубине порядка двух метров в земле прокладывается труба. Температура воздуха ниже промерзания грунта остается всегда стабильной в районе +10◦C.

Воздух проходит по трубе в земле и попадает в рекуперацию тепла. Разницу температур компенсировать гораздо проще. ТЭНы включаются реже, экономия тепла становится больше.

Грунтовый теплообменник необходимо делать по проекту. В зависимости от площади дома подбирается система рекуперации, которая определенный объем воздуха забирает с улицы и, проводя через весь грунтовый теплообменник, его разогревает. Важно обратиться к опытному проектировщику. Именно он сможет рассчитать длину и глубину канала.

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Рекуператоры, монтируемые на крышах

Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.

Характеристика

Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.

Конструкция

Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.

Рекуператор с водяной циркуляцией

Характеристика

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.

Проблемы с установкой системы

Потенциальных проблем, связанных с использованием подобного оборудования, практически нет. Некоторые решаются производителем, другие становятся головной болью покупателя. К основным проблемам можно отнести:

  • Образование конденсата. Законы физики определяют то, что при прохождении воздуха с высокой температурой через холодную замкнутую среду происходит образование конденсата. Если температура окружающей среды ниже нуля, то ребра начнут обмерзать. Вся информация, приведенная в этом пункте, определяет существенное снижение эффективности работы устройства.
  • Энергоэффективность. Все вентиляционные системы, работающие совместно с рекуператором, зависимы от энергии. Проводимый экономический расчет определяет то, что полезными будут лишь те модели рекуператоров, которые будут сберегать больше энергии, чем тратить.
  • Период окупаемости. Как ранее было отмечено, устройство предназначено для экономии энергии. Важным определяющим фактором является то, сколько лет необходимо для того, чтобы покупка и установка рекуператоров окупилась. Если рассматриваемый показатель превышает отметки 10 лет, то смысла в установке нет, так как за это время другие элементы системы потребуют замены. Если расчеты показывают, что период окупаемости составляет 20 лет, то возможность установки устройства не следует рассматривать.

Вышеприведенные проблемы стоит учитывать при выборе теплообменника, которые существует несколько десятков видов.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Роторный рекуператор и принцип работы теплообменника, возможность сделать своими руками

О важности вентилирования помещений каждый знает из собственного опыта. Человеческому организму просто необходим кислород, а он находится в достаточном количестве только в свежем воздухе. Однако современный мир технологий и комфорта принуждает человека отказываться от такого необходимого проветривания помещений.

Почему это происходит? Потому, например, что при включенном кондиционере в жаркую погоду вентиляционный поток будет постоянно привносить теплые воздушные массы. В зимнее же время проветривание будет способствовать выходу тепла из помещения. В любом случае, мощности работающих приборов, будь-то кондиционер или обогреватель – используются на полную, что приведет не только к энергопотерям, но и к излишнему расходованию средств. Именно во избежание такой ситуации конструкторами был изобретен прибор – рекуператор.

Реклама от партнеров сайта

Содержание статьи

Основной функционал

Назначение рекуператора – автоматизация процесса рекуперации воздуха, то есть возвращения ему исходных характеристик (в данном случае температурных). Устройство стандартного рекуператора довольно простое – это двустенная конструкция теплообменника для одновременного прохождения двух воздушных потоков: вытяжного и приточного.

Указанные потоки не смешиваются между собой, а лишь влияют друг на друга. Так как присутствует разница температуры приточного и вытяжного потоков воздуха, то в процессе взаимовлияния происходит обмен тепловой энергии. Массы холодного воздуха нагреваются, а теплого, соответственно, охлаждаются.

Еще одной функцией рекуператоров можно считать осушение воздуха, так как в процессе охлаждения теплых воздушных масс выделяющаяся влага конденсируется на их стенках.

Рекламное предложение

Какие бывают рекуператоры

Поскольку многие уже успели назвать рекуператор одной из наиболее перспективных разработок в механизме вентилирования, производители активно насыщают рынок приборами разнообразных конструкций и видов.

Чаще всего устройства для обеспечения помещений рекуперацией вентилируемых воздушных масс классифицируют по следующим признакам:

  • Схема движения теплоносителей.
  • Конструкция.
  • Назначение.
  • Тип.

В зависимости от схемы движения прибор для рекуперации воздуха может быть или перекрестным или противоточным. В первом случае воздушные потоки будут двигаться перпендикулярно друг другу, а во втором – в противоположных направлениях.

Исходя из особенностей конструкции, рекуператор может быть трубчатым, пластинчатым, ребристым. Что касается назначения, то приборы для рекуперации могут применяться не только для воздуха, но и для других газов, и даже для жидкостей.

На правах рекламы

По типу рекуперационные устройства делят на роторные и пластинчатые. Роторные рекуператоры имеют механизм, основанный на вращательном движении барабана, а пластинчатые – на одновременном нагревании и охлаждении стальных пластин с разных сторон.

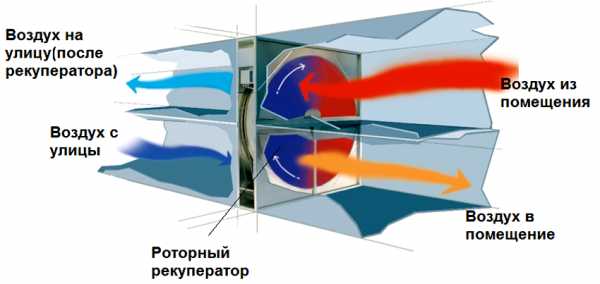

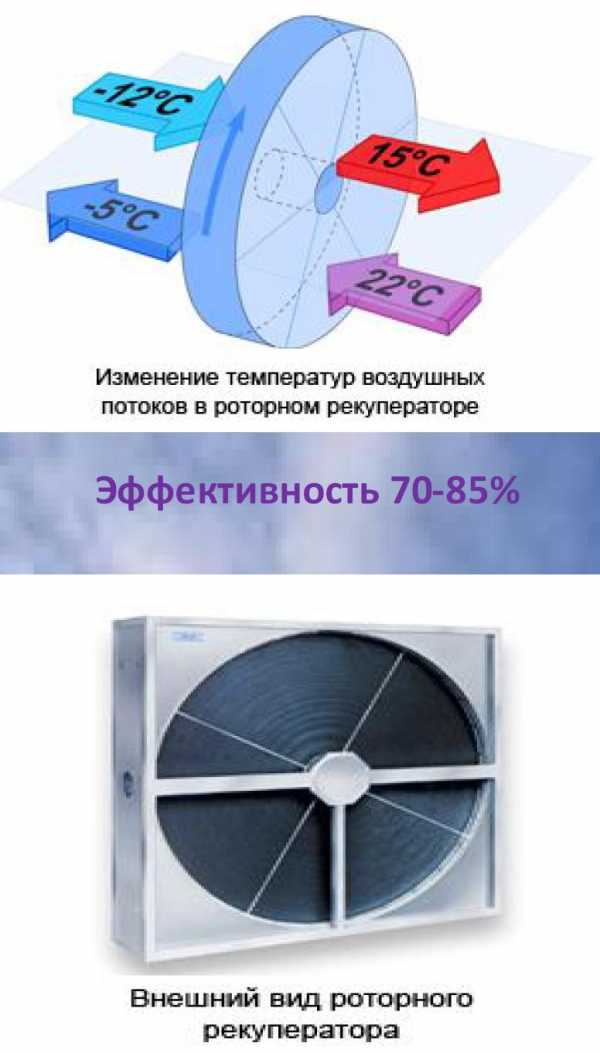

Рекуператор роторный

Внешний вид роторного рекуператора представляет собой цилиндрическую емкость, заполненную очень близко расположенными продольными стальными листами. Чаще всего применяется гофрированная сталь.

Автоматизация работы устройства достигается наличием электродвигателя и щита с частотным преобразователем. Вращения барабана пропускают через устройство сначала теплые, а потом холодные воздушные массы. Данный процесс сопровождается нагреванием или охлаждением ротора, что делает возможной отдачу тепла приточному воздуху.

Автоматизация процесса рекуперации воздуха с помощью роторного устройства обладает наибольшей производительностью и эффективностью. К преимуществам данного типа устройств относится то, что им не грозит обмерзание, как пластинчатым, то есть роторные механизмы можно использовать круглый год.

К недостаткам данного вида устройств относятся их большие размеры, требующие наличия просторной вентиляционной камеры. В обычных бытовых условиях, поэтому, не часто наличествует возможность установки промышленного прибора.

Модификации

Производителями на протяжении нескольких последних лет были изобретены многочисленные модификации рекуперационных приборов. Однако все они базируются на двух основных видах конструкции:

  • Стандартной.
  • Высокотемпературной.
  • Энтальпийной.

Применение стандартной конструкции предполагает наличие в рекуператоре нескольких секторов (их может быть от 4 до 12, но только парное число). Основное назначение данного типа устройств – удалять излишнюю теплоту отработанного воздушного потока, попутное – переносить влагу.

Высокотемпературные рекуператоры применяются с целью выведения значительно нагретой воздушной массы. Это сугубо промышленные приборы, способные выдерживать температуру воздуха в 250 градусов.

Энтальпийный механизм рекуператора имеет своим основным назначением полное удаление тепла из воздушного потока, а дополнительно осуществляет еще и передачу влаги.

Роторные рекуператоры воздуха, кроме того, отличаются и по самому расположению ротора – вертикальному или горизонтальному, по внешнему виду, форме и размеру. В случае необходимости всегда можно подобрать подходящее устройство. Если же нет желания или возможностей – роторный механизм можно изготовить самостоятельно.

Собственноручное изготовление

Рекуператор своими руками – это совсем не сложная задача для мастеров. Однако обычному человеку перед изготовлением стоит уяснить некоторые правила:

  • Первое – произвести точный расчет параметров необходимого вентиляционного прибора.
  • Второе – обзавестись всеми необходимыми материалами и инструментами.
  • Третье – продумать возможные способы крепления рекуператора и приобрести или изготовить нужное количество крепежных элементов.

Лучше всего для изготовления корпуса применять стальные листы, а для вращающегося ротора – алюминиевые. Важно помнить, что автоматизация процесса рекуперации требует установки мотора. Для запускания ротора устанавливается клиноременная передача. Также рекомендуется подумать и о надлежащей шумоизоляции прибора, для чего может использоваться минеральная вата, стекловолокно, силиконовый герметик.

Само по себе изготовление роторного рекуператора – абсолютно не сложное, однако требует проведения точных расчетов. Поэтому если Вы не очень хорошо разбираетесь в данном вопросе – лучше проконсультируйтесь у профессионалов.

Рекламное предложение

topventilyaciya.ru

Вентиляция с рекуперацией тепла – экономия и комфорт

Для начала нужно определиться, что из себя представляет такой способ вентиляции. Рекуперация – это обратное поступление определенного материала для повторного использования. В нашем случае рекуперация представлена обменом воздуха через специальный прибор, при котором совершается еще и существенное снижение расхода электроэнергии.

Суть рекуперации тепла

Экономичность и минимализм

Рекуперативная вентиляция прочно взошла на пьедестал лидера и останется там, скорее всего, навсегда. Еще бы, ведь затраты на обслуживание такой приточно-вытяжной системы минимальны. Потребление электроэнергии настолько минимально, что те, кто знаком с популярными некогда кондиционерами, хотят их сорвать со стены и срочно заменить на рекуператор. Судите сами: 10-15 Ватт в час даже при непрерывной работе отберут сущие копейки за оплату электроэнергии. Такое потребление равносильно потреблению лампочки в холодильнике и даже меньше пресловутых энергосберегающих ламп.

Меньше кондиционера, но значительно полезней его

Системы вентиляции с рекуперацией воздуха сейчас широко представлены. Эти приборы имеют минимальные размеры, практически незаметны среди интерьера помещения, являются очень тихими при режиме работы. КПД рекуператоров позволяет добиться минимум затрат на энергию при максимуме полезной работы.

Основные преимущества системы

Преимущество такой вентиляции заключено в организации притока воздуха и его отвода. Для тех, кто мало знаком с этими понятиями, поясним. Приточная вентиляция позволяет обеспечить воздухом с улицы помещение, но не выводит его. Примером служат те же самые кондиционеры. Воздух может охлаждаться или нагреваться в зависимости от потребностей человека, но он только накапливается.

Принцип работы рекуператора

Удаление воздуха происходит естественным путем, что не всегда эффективно. Вытяжная вентиляция принудительно совершает отвод воздуха из помещения и тем самым тепла. Самый распространенный пример, существующий практически в каждом доме, это вытяжки на кухне. Помимо воздуха, иногда нужно удалить и лишнюю влагу, с чем также справляются вытяжные системы. Однако в обоих случаях мы имеем дело с односторонней работой: с улицы в помещение или наоборот.

Приточно-вытяжная вентиляция более практична с технической, экономической и санитарной точек зрения. Во-первых, такие системы более компактны, хотя и выполняют двойную функцию. Современные производственные режимы, материалы и разработки позволяют добиться компактности продукции, что всегда стояло на первом месте, особенно в последние несколько лет. Экономическая составляющая уже упоминалась – расходы электроэнергии снижены до минимума. Включите кондиционер на сутки и поймете, в чем заключается разница.

С точки зрения санитарно-гигиенических норм равномерное распределение тепла, своевременный отвод углекислого газа и приток кислорода крайне необходимы для нормального самочувствия любого человека. Каждый житель, особенно городской, замечал за собой некоторое головокружение при попадании, например, на природу. Секрет достаточно прост: сидя взаперти, дыша воздухом, который нечасто обновляется, человек привыкает к такому обитанию, хотя это далеко не нормально. Попав в среду с чистым воздухом, наш организм не принимает некоторое время такие условия, пытаясь «перезагрузиться» под большее количество кислорода, нежели получал ранее. В результате головокружение, некоторое недомогание, хотя ничего вредного человек не вдыхает. Приточно-вытяжная система вентиляции избавляет от подобных случаев, полностью обеспечивая баланс тепла и холода, СО2 и О2 в квартире.

«Легкие» вашего жилья

Рекуперативная вентиляция – это профессиональное оборудование, которое по-настоящему является необходимым и сверхнужным для обеспечения нужного микроклимата в таком помещении, где установлены и функционируют герметичные пластиковые окна, само помещение «не дышит», так как изготовлено с таких материалов, что нельзя назвать паропроницаемыми.

Установка и монтаж приточно-вытяжных систем вентилирования наиболее актуальна не только в жилых квартирах, но и в крупных помещениях общественного типа (библиотеках, столовых, театрах, гостиницах, вокзалах, офисных центрах). Такая вентиляция производит нагрев воздуха, когда температура увеличивается за счет тепла встречных потоков вытягиваемого воздуха.

Типы рекуперативных систем вентиляции позволяют установить оборудование в любом доме: одно- или многоэтажном, частного типа, коттеджей. Немаловажным является тот факт, что мощности рекуператоров вполне достаточно, чтобы создать необходимую вентиляцию в зданиях с жилым цокольным этажом, где это особенно необходимо.

Учитывая, что рекуперативные системы все более обретают популярность, а это показатель гарантии качества, следует задуматься над этим всерьез, ведь наше здоровье всегда было только в наших руках.

klivent.biz

Вентиляция с рекуперацией тепла – экономичная приточно-вытяжная система

Пластиковые окна, которыми оборудуются сейчас практически все квартиры, способны значительно уменьшить потери тепла. Но, вместе с тем, они также являются причиной застоя воздуха внутри помещений. Являясь полностью герметичными, такие окна нарушают природный воздухообмен, который необходим для поддержания нормального самочувствия человека.

Вдыхая влажный и разреженный воздух, насыщенный, к тому же, вредными испарениями, человек никак не улучшает свое здоровье. Повышенная утомляемость, бессонница, нервозность — лишь некоторые из возможных последствий такого состояния. Выходом может явиться регулярное проветривание помещений. Однако при этом теряется много тепла. Получается, что происходит обогрев улицы. А вот обеспечить одновременно и вентиляцию, и сохранение тепла поможет вентиляция с рекуперацией тепла.

Таким же действием обладает и кондиционер. Но, по сравнению с ним рекуператор является более экономичным, ведь для его питания необходимо всего 10-15 Вт энергии в час. При этом он подает в помещение свежий воздух, удаляет из воздуха излишнюю влагу, но сохраняет в помещении тепло. Это зимой. А летом происходит обратный процесс, препятствующий прохождению в дом жары с улицы.

Что дает вентиляция квартиры с рекуперацией

Перечислим основные преимущества, которые получают пользователи приточно-вытяжной вентиляции с рекуператором:

  • Рекуператор обладает небольшими размерами, что позволяет размещать его в любом подходящем месте на наружной стене. Он не испортит дизайна комнаты.
  • Монтаж прибора осуществляется очень быстро, с небольшим образованием пыли.
  • Рекуперативная система вентиляции не требует установки воздуховодов.
  • Обеспечивается полноценная вентиляция помещения с удалением излишков влаги.
  • Затраты на отопление понижаются где-то на 25-30 %.
  • Встроенные в систему фильтры обеспечивают чистоту входящего воздуха.
  • Расход электроэнергии минимален. Необходимо лишь обеспечить работу приточно-вытяжных вентиляторов.
  • Практически бесшумная работа рекуператора не создает никаких неудобств жильцам.
  • Систему вентиляции можно включать по мере необходимости. Ей не обязательно постоянно находиться в работе.
  • Ремонт системы практически не требуется, так как поломаться могут лишь вентиляторы.

Как устроен рекуператор

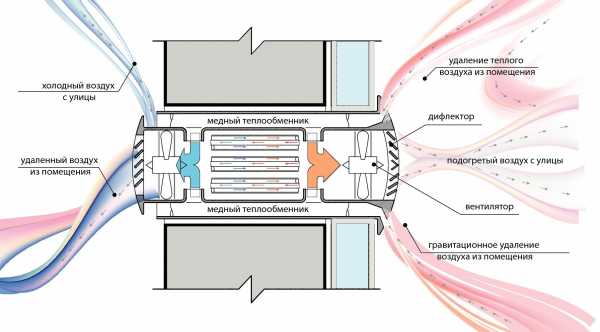

Конструктивно рекуператор является прибором, имеющим внутри двухстенный теплообменник. При прохождении через него двух потоков воздуха происходит обмен тепловой энергией между потоками. В результате этого процесса холодный уличный воздух согревается, а выводимый из помещения воздух свое тепло передает холодному воздуху. Получается, что тепло большей частью остается в помещении.

Помимо этого происходит удаление влаги из выходящего воздуха. Влага конденсируется на стенках теплообменной камеры.

Подсчитано, что приточно вытяжная вентиляция с рекуперацией способна предотвратить потерю 70 % тепла из помещения. КПД рекуператора составляет около 60 %.

Рекуператоры могут иметь различную конструкцию, обладая различной мощностью.

Как работает вентиляция с рекуперацией

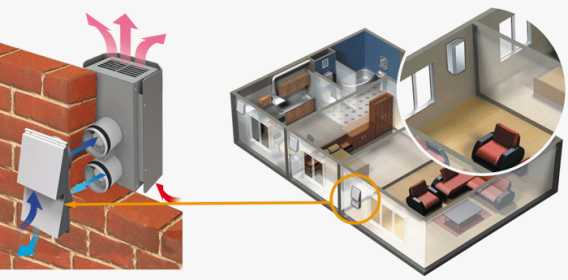

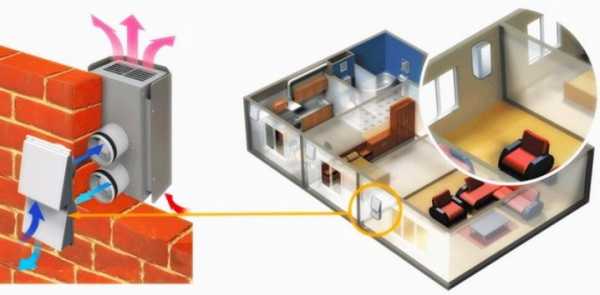

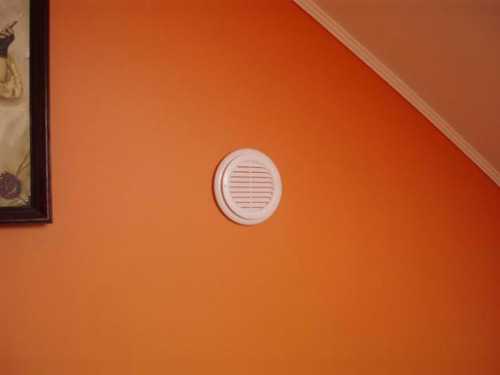

Прибор, обеспечивающий работу системы, устанавливается на наружной стене здания. Он имеет 2 вентилятора — приточный и вытяжной. При включении прибора в работу работают одновременно 2 вентилятора.

Рекуперативная вентиляция происходит следующим образом. Вытяжной вентилятор забирает из комнаты загрязненный теплый воздух. Проходя через регенератор, воздух нагревает стенку теплообменника. Второй вентилятор обеспечивает приток воздуха с улицы. Холодный воздух, проходя через нагретый теплообменник, также нагревается и поступает в помещение.

Поскольку расход и поступление воздуха одинаковы, то в помещении поддерживается постоянное давление. Это не сказывается на самочувствии людей. Желательно, чтобы система вентиляции с рекуперацией была установлена во всех комнатах, так как наилучший результат прибор обеспечивает лишь в отдельно взятом помещении.

В некоторых приборах может находиться всего один вентилятор. В этом случае работа системы несколько отличается. Первоначально воздух вытягивается из помещения, нагревая теплообменник. Затем, ориентировочно через минуту, реле переключает направление вращения вентилятора на противоположное. Происходит забор холодного уличного воздуха, который нагревается от стенок теплообменника. В помещение попадает уже прогретый воздух. Затем вентилятор снова меняет направление вращения. Такой чередующийся цикл повторяется постоянно.

Уход за устройством несложен. Блок вынимается без усилий, после чего рекуператор промывается водой, просушивается, а затем устанавливается на прежнее место.
