Резак для пенопласта из ПВХ труб своими руками
Здравствуйте дорогие читатели. Из пенопласта делают невероятные вещи, но иногда просто ножом или лезвием вырезать подходящую форму не так уж и удобно. Вот и для этого была создана вот эта статья, которой я сейчас поделюсь с вами. Статья была создана автором не напрасно.
Инструменты и материалы:
-Сантехническая труба 20 мм
-Скобы по 20 мм каждая
-Фитинги
-Уголки от мебели
-Нихромовая проволка
-Силовой трансформатор
-Провода
-Боты и гаечки.

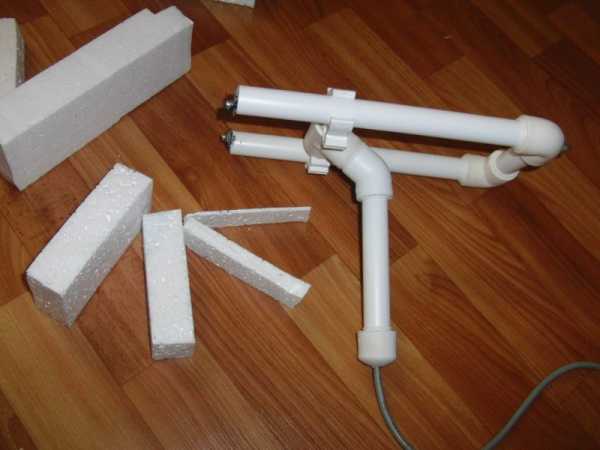

Из трубки и фитингов автор собрал держащую часть с регулировкой глубины пореза.

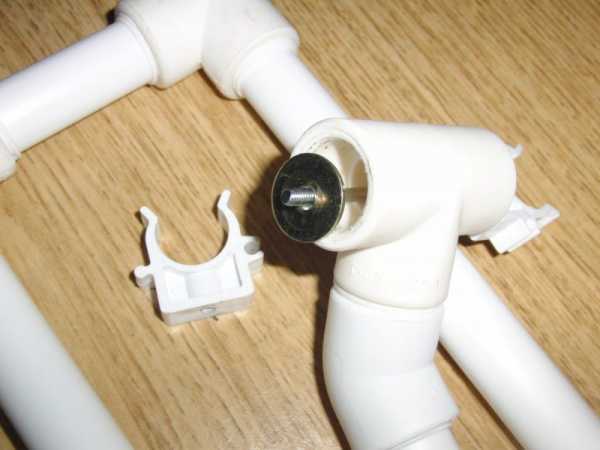

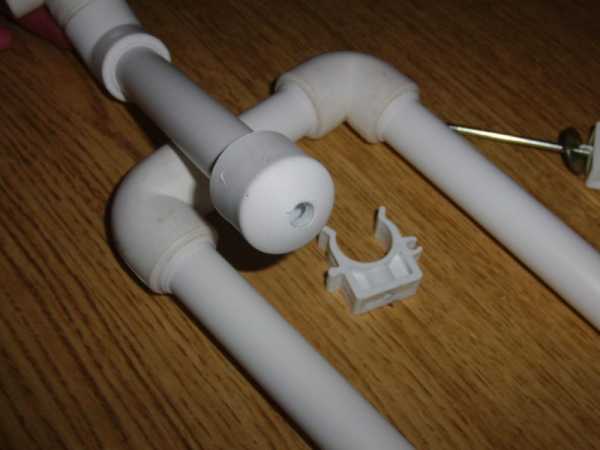

Далее автор закрепил деталь формой буквы П на скобы. Теперь она легко перемещается по отношению к ручке. Внутри самой трубы автор проложил провода на 1,5 мм, которые выходят из самой ручки.
Самоделка очень лёгкая, вес минимальный, удобно лежит в руках, легка в использовании. Если вдруг понадобится место, то плюс этой самоделки в том, что она свободно складывается.

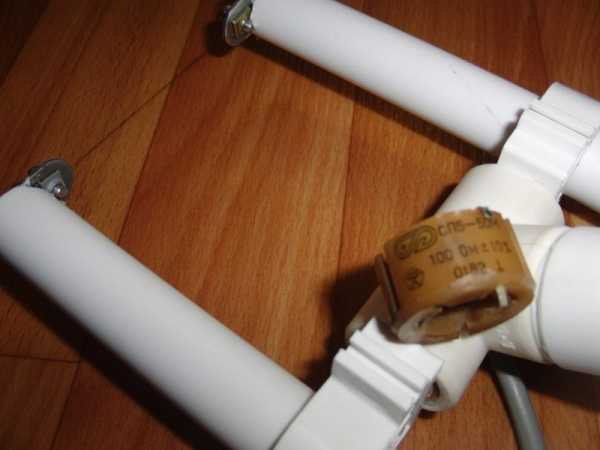

Нихромовую проволку автор взял из старого никому ненужного резистора. Она будет крепиться на мебельных уголках, прикрепленных к трубке нагревом.
Источником электроэнергии был старый трансформатор 150 Вт, который имел 1 из выхода на 2,5 В. Само напряжение для человека безопасно. Только есть один минус, можно обжечься от горячей нити.
По словам автора нить не накаливается, но с лёгкостью может расплавить пенопласт. Теперь для того чтобы научиться, можно нарезать несколько полос из пенопласта.

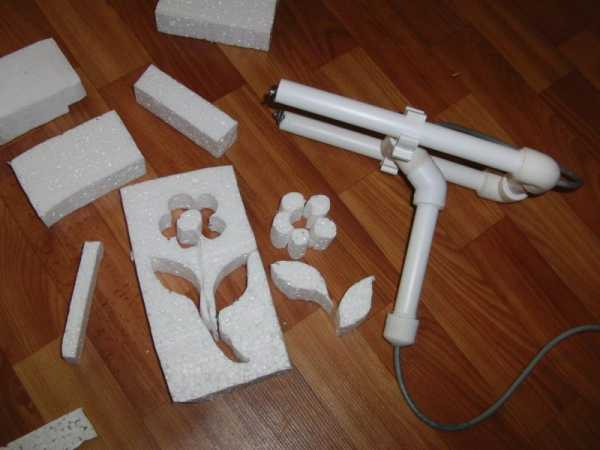

Теперь с помощью неё можно выжечь разные рисунки или заготовки. Для этого прожигаем отверстие в середине и продолжаем по контуру прорезать нужную фигуру.
Примерно такой резак по пенопласту придумал автор, ждём новых самоделок.
Спасибо за прочтение данной статьи, всем пока.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
usamodelkina.ru
Резак для пенопласта из ПВХ труб своими руками
Всем привет. Из пенопласта можно сделать много интересных вещей: объёмные буквы и фигуры, модели судов и самолётов, арт объекты. Именно для таких целей я и смастерил подобный резак из полипропиленовой трубы.
Нам понадобится:
- Полипропиленовая труба диаметром 20 мм;
- Две скобы на 20 мм;
- Фитинги;
- Мебельные уголки;
- Нихромовая проволока;
- Силовой трансформатор;
- Провод;
- Гайки с болтами.
Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.
Для этого П-образная деталь крепится на скобах и может свободно перемещаться относительно ручки. В полости трубки проложен медный провод на 1.5 мм, выходящий одним кабелем из ручки.
Вся конструкция имеет небольшой вес и удобно лежит в руке. При необходимости она складывается и не занимает много места.
Нихромовая нить была взята из советского, переменного резистора СП5. Она крепится на уголках, впаянных в трубку путём нагрева.
В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.
Сама нить не раскаляется докрасна, но легко плавит пенопласт. При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.
Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.
Вот такой резак придумал и собрал своими руками для создания поделок из пенопласта.
На этом всё, спасибо за внимание!
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!
mozgochiny.ru
Резак для пенопласта
Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.
Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.
Простейшее устройство для резки пенопласта
Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.
При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.
Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.
При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.
Самодельные электрорезаки для пенопласта
Если делить такие приспособления по группам, их следует классифицировать следующим образом:
- устройство для линейной резки;
- терморезак, при помощи которого выполняется фигурная резка;
- прибор с пластиной из металла.
Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.
Резак для линейной резки
Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.
Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.
Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.
Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.
Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.
При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.
Резак для фигурной резки
При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.
Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.
В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.
Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.
Резак из металлической пластины
Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.
Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.
Выводы
Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.
При работе с таким электроинструментом важно соблюдать повышенную осторожность. Это связано с опасностью удара током. Некоторые самодельные резаки используются и для резки пенополистирола.
