Обзор изоляции (утеплителя) для труб Rockwool (Роквул)
Во все времена стоял актуально вопрос об энергосбережении. Будь то частный дом или промышленный объект – никто не хочет выбрасывать деньги на ветер.
Трубопровод в изоляции Роквул
Современная наука постоянно трудится над всевозможными утеплителями, придумываются целые схемы и комбинации. Надёжная изоляция необходима для разных машин и всевозможного оборудования. Трубная изоляция предотвращает промерзание систем, а также спасает от тепловых потерь.
Cодержание статьи
Использование изоляции
Трубная изоляция применяется практически для любых магистралей — как в частном строительстве, так и в промышленности. В частности, ее используют для утепления следующих сетей:
- магистрали с холодной и горячей водой;
- системы подачи пара в центральном отоплении;
- технологическое оборудование;
- трубы канализации;
- вентиляционные системы;
- трубопроводы морозильных установок.
Описание изоляционных материалов от Роквул
Утеплительные материалы Роквул заслужили неслыханную популярность на строительном рынке. Благодаря своим техническим показателям они подходят для всех видов труб, и применяются не только на строительных объектах, но и во многих видах промышленности, а также в нефтехимической отрасли.
Изоляция для труб Rockwool изготовлена из высококачественной минеральной ваты с добавлением базальтовой крошки. В её состав входит гидрофобизатор, что обеспечивает изделиям Роквул надёжную защиту от влаги и конденсата.
При изготовлении теплоизоляции Rockwool используются только экологически чистые материалы, а их состав обладает биологической и химической защитой.
Трубная изоляция Роквул в виде цилиндраРабочая температура изделий Роквул колеблется в диапазоне от – 180 до + 650°C, что позволяет использовать их в очень жёстких условиях.
Для предотвращения утепляемых объектов от механических повреждений, изоляция может покрываться алюминиевой фольгой.
Разновидности и характеристики
Компания Rockwool производит утеплители для труб следующих модификаций:
- Цилиндры навивные;
- Маты.
Цилиндры навивные изготавливают в виде полых изделий разного диаметра с горизонтальным швом. В изготовлении использовано синтетическое связующее с гидрофобизатором. Основной компонент – каменная вата из горных базальтовых пород.
Теплопроводность цилиндров навивных:
| T, °C | 50 | 100 | 150 | 200 | 250 | 300 | 350 |
| λ, Вт/м*К | 0,040 | 0,046 | 0,053 | 0,062 | 0,073 | 0,085 | 0,099 |
Технические показатели цилиндров:
| Группа горючести | КМО (НГ) |
| Коэффициент водопоглощения, кг/м² | 1,0 |
| Рабочая температура, °C | 680 |
| Вместимость неволокнистых соединений, % | 3,2 |
| Коэффициент водостойкость (pH) | 3.0 |
При изоляции труб диаметром больше 45 мм – используются маты.
Изготавливаются они аналогично цилиндрам Роквул. С одной стороны маты могут быть покрыты армировочной сеткой, которая делается из нержавейки. Внутри изоляция также может быть прошита такой же сеткой.

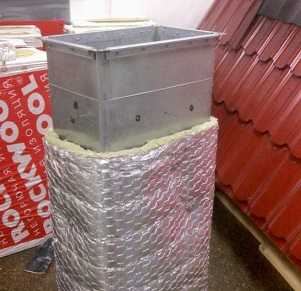

Воздуховод в изоляции Wired Mat
Исходя из намеченных целей, маты Роквул могут покрываться алюминиевой фольгой.
Различают два вида матов:
Технические показатели WIRED MAT 50:
| Коэффициент плотности, кг/м³ | 50 |
| Коэффициент теплопроводимости, Вт (м∙К) | λ10 = 0,034 |
| Коэффициент теплопроводимости, Вт (м∙К) | λ25 = 0,036 |
| Коэффициент теплопроводимости, Вт( м∙К) | λ125 = 0,057 |
| Коэффициент теплопроводимости, Вт( м∙К) | λ 300 = 0,115 |
| Группа горючести | НГ (негорючие) |
| Водопоглощение, не более | 1,0 кг/м2 |
| Рабочая температура | от — 180 до + 570 °С |
Технические показатели TEX MAT:
| Коэффициент плотности, кг/м3 | 43 |
| Коэффициент теплопроводимости, Вт (м∙К) | λ10 = 0,034 |
| Коэффициент теплопроводимости, Вт (м∙К) | λ25 = 0,036 |
| Коэффициент теплопроводимости, Вт (м∙К) | λ125 = 0,060 |
| Коэффициент теплопроводимости, Вт (м∙К) | λ 300= 0,120 |
| Группа горючести | КМО; с покрытием фольгой – КМ1 |
| Сжимаемость, % | 45 |
| Водопоглощение, кг/м2 | 1,0 |
| Рабочая температура, °С | от – 180 до + 570 |
Монтаж цилиндров
Навивные цилиндры Роквул надеваются на трубы и крепятся бандажом или проволокой с интервалом 50 см. На один цилиндр вяжется как минимум два бандажа. Горизонтальные швы утеплителей не должны сбегаться друг с другом.
Для защиты изоляции от внешних повреждений, монтируется специальный кожух.
Если теплоизоляция монтируется на вертикальные трубы, через каждые 3 – 4 метра устанавливаются опорные кольца, чтобы цилиндры и защитный кожух не сползали.
При изолировании труб с высокой температурой, монтируют цилиндры Rockwool в два слоя. В этом случае горизонтальные швы не должны совпадать как на внутреннем, так и на наружном утеплении.
Если трубопровод меняет своё направление, или расходится на несколько ветвей – цилиндры разрезаются и подгоняются по месту.
Открытые торцы теплоизоляции закрываются пластинами из материала защитного кожуха.
Применение матов для изоляции воздуховода (видео)
Изоляция матами
Если наружный диаметр труб превышает 45 мм – его можно изолировать матами Rockwool. Трубопровод обматывается матами и закрепляются лентой 0,7 × 20 мм. На один мат расходуется не менее трёх лент.
Если изоляция монтируется в несколько слоёв – внутренние маты закрепляются кольцами из двухмиллиметровой проволоки. На монтаж идёт не менее трёх колец на один мат. Наружный слой многослойной конструкции обжимается лентой 0,7 × 20 мм.
При изоляции матами магистралей больше 219 мм по диаметру – вместе с бандажами используют подвески из проволоки 1,2 мм. В многослойной конструкции, подвески верхних матов крепятся к нижним.
Вся продукция компании Rockwool изготовляется на самом современном оборудовании и отвечает всем необходимым требованиям. Срок службы изделий, при выполнении всех требований монтажа и эксплуатации – 50 лет.
Другие похожие статьи по теме:
trubypro.ru
ROCKWOOL цилиндры из минеральной ваты
Теплоизоляционные цилиндры ROCKWOOL из минеральной ваты (каменная вата)
Цилиндры теплоизоляционные минераловатные ROCKWOOL (Роквул). Цилиндры простые и с покрытием алюминиевой фольгой (кашированные), на синтетическом связующем. ТУ 5762-010-45757203-01.

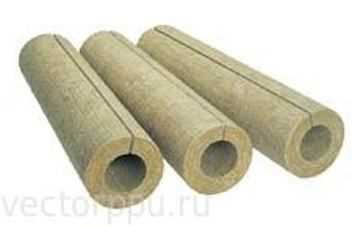

ROCKWOOL – цилиндры изготавливаются из каменной ваты на основе горных пород базальтовой группы и представляют собой полые изделия. Применяются для изоляции трубопроводов в зданиях и сооружениях, для изоляции тепловых сетей, промышленных трубопроводов всех типов. Для удобства монтажа трубопровода цилиндры Rockwool имеют продольный разрез.
Длина для всех размеров: L=1000 мм.
| внутренний Ø, мм | Толщина изоляции, мм | |||||
| 30 | 40 | 50 | 60 | 70 | 80 | |
| 18 | ♦ | ♦ | ♦ | ♦ | ||
| 21 | ♦ | ♦ | ♦ | ♦ | ||
| 25 | ♦ | ♦ | ♦ | ♦ | ||
| 28 | ♦ | ♦ | ♦ | ♦ | ||
| 32 | ♦ | ♦ | ♦ | ♦ | ||
| 35 | ♦ | ♦ | ♦ | ♦ | ||
| 38 | ♦ | ♦ | ♦ | ♦ | ||
| 42 | ♦ | ♦ | ♦ | |||
| 45 | ♦ | ♦ | ♦ | |||
| 48 | ♦ | ♦ | ♦ | |||
| 54 | ♦ | ♦ | ♦ | |||
| 57 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 60 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 64 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 70 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 76 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 89 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 108 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 114 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 133 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 159 | ♦ | ♦ | ♦ | ♦ | ♦ | ♦ |
| 219 | ♦ | ♦ | ♦ | ♦ | ||
| 273 | ♦ | ♦ | ||||
Пожарная безопасность. Цилиндры (простые) Rockwool без покрытия относятся к негорючим материалам и принадлежат к группе НГ (ГОСТ 30244-94).
Влагостойкость. Цилиндры Роквул изготовлены из гидрофобизированной каменной ваты, волокна которой не впитывают влагу и не теряют своих механических свойств в ее присутствии.
Звукоизоляционные свойства. Использование цилиндров Rockwool позволяет увеличить звукоизоляцию трубопроводов с жидкостями и газами, особенно транспортируемыми с высокой скоростью.
Химическая стойкость. Волокна каменной ваты Роквул непригодна в качестве пищи для грызунов и насекомых и не способствует росту грибка, плесени или бактерий.
Долговечность. Изделия из каменной (минеральной) ваты Роквул способны сохранять высокие эксплуатационные характеристики на протяжение более чем 50 лет службы.
Технические характеристики.
| Плотность, кг/м3 | Ø 18-25 мм, толщина 30 мм -140-175 |
| Теплопроводность, Вт/мК | λ25 = 0,036, λ125 = 0,048, λ300 = 0,087 |
| Температура применения, °С | -180 °С … +650 °С |
| Группа горючести | без покрытия – НГ с покрытием алюминиевой фольгой – Г |
Монтаж. Цилиндры Роквул устанавливаются на трубопроводе вплотную друг к другу с разбежкой горизонтальных швов и закрепляются бандажами. При применение цилиндров с покрытием алюминиевой фольгой швы и стыки герметизируются алюминиевым скотчем.
Использование и хранение. Цилиндры Роквул поддаются обработке режущим инструментом. При складировании на открытом воздухе необходимо избегать контакта цилиндров с грунтом и использовать укрывнной влагонепроницаемый материал.
♦Теплоизоляция ROCKWOOL промышленного трубопровода.

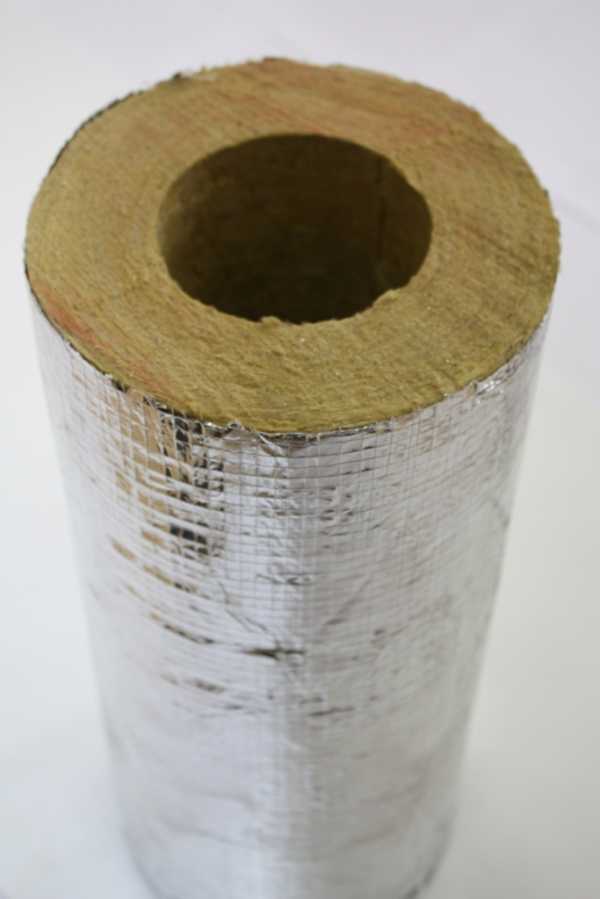

♦Теплоизоляция трубопроводов инженерных систем цилиндрами ROCKWOOL, кашированными алюминиевой фольгой.
Купить цилиндры ROCKWOOL минераловатные простые, кашированные алюминиевой фольгой из наличия и под заказ.
Более подробную информацию по ценам, скидкам и другим интересующим Вас вопросам Вы получите при обращении к нашим менеджерам.
с сайта [email protected] или по тел. (812) 309-10-68
Вернуться>>>
vectorppu.ru
Цилиндры теплоизоляционные ROCKWOOL – Магистраль
Теплоизоляционные цилинды, которые состоят из минеральной ваты на синтетическом связующем. Роквул цилинды делают, как уже говорилось выше, из минеральной ваты, основа которых базальтовая порода. Также достаточно часто производят кашированными армированной алюминиевой фольгой.
Цилиндры ROCKWOOL зачастую используют для тепловой изоляции разнообразных технологических трубопроводов на довольно разных объектах отраслей промышленности, а также строительного комплекса.
Главными характеристиками данного цилиндра являются:
• Химическая стойкость абсолютно ко всем щелочам, маслам, растворителям;
• Не теряют теплоизолирующих свойств при высоких температурах;
• Имеет высокую теплоизоляционную функцию;
• Легок при обработке, в ремонте и установке
Сам же цилиндр, а точнее его материал создан из волокна, которые позволяет не впитывать влагу, что благоприятно влияет на её механические свойства. Благодаря тому, что данный товар высококачественный свои характеристики цилиндр Роквул может не терять более пятидесяти лет. Что обязательно повлияет на выбор данного товара как лидера в данной отрасли.
Хранить цилиндры можно как на складе, так и на открытом воздухе, но есть несколько правил, которые необходимо выполнять, чтобы свойства товара не испортились. Это, во-первых, цилиндр не должен соприкасаться с грунтом и, во-вторых, избежать надо будет и любых атмосферных осадков. Поэтому все-таки лучше выбрать для хранения какой-либо склад, благодаря своей термоусадочной пленки из полиэтилена, в которую упакован цилиндр, товар сможет сохранить свои характеристики достаточно долго.
Размеры
Длина для всех размеров: 1000 мм
Теплопроводность
Теплопроводность в сухом состоянии, λ Вт/(м·К), не более
λ25=0,037
λ125=0,048
λ300=0, 087
График зависимости теплопроводности минераловатных цилиндров от температуры (протокол №18/99 «Теплопроекта»)
