Сэндвич-панели с утеплителем марки Rockwool
Сегодня технология строительства шагнула далеко вперед, проектирование и постройка зданий и сооружений различного назначения основывается на критериях экономичности и скорости возведения.
В настоящее время наибольшее распространение получил метод возведения объектов недвижимости при помощи сэндвич-панелей. Такое строительство имеет ряд преимущественных характеристик:
- легкость транспортировки и быстрота возведения объектов;
- возможность использования при любых климатических условиях, т.е. на строительство не оказывает влияние температурный фактор;
- экологическая безопасность для человека и возможность применения для медицинских объектов, а также объектов, связанных с пищевой промышленностью;
- звукоизоляция;
- за счет утеплителя достигаются хорошие показатели теплоизоляции.
Как правило, сэндвич-панели изготавливаются из оцинкованной стали, но могут встречаться и другие материалы, поэтому основным критерием качества и надежности сэндвич-панели является наполняющий ее материал. Компания «Бытпром» занимается изготовлением сооружений из сэндвич-панелей, имеющих внутри специальный теплоизоляционный материал компании Rockwool.
Примеры конструкций, изготовленных с применением сэндвич-панелей:
Блок-контейнер БК-011 СП
3,6м х 2,45м х 2,45м
Цена: 142000 р.
Торговый киоск ТМ-01 СП
4,0м х 2,45м х 2,7м
Цена: 250700 р.
Пост охраны БК-017 СП
2,45м х 2,45м х 2,45м
Цена: 144000 р.
Блок-модуль БМ-07 СП
6,0м х 9,8м х 2,45м
Цена: 1458300 р.
Сантехнический модуль СБК-03 СП
6,0м х 2,45м х 2,45м
Цена: 297700 р.
Проходная БК-019 СП
6,0м х 2,45м х 2,45м
Цена: 274900 р.
Преимущества использования утеплителя Rockwool
Как известно зимой у нас холодно, а летом жарко, соответственно используются бытовые приборы, которые зимой отапливают помещения, а летом охлаждают, увеличивая, таким образом, расходы на содержание зданий. Утеплители компании Rockwool обладают:
- Энергетической эффективностью – низкими свойствами теплопроводности и повышенными показателями теплового сопротивления, поэтому, используя утеплители компании Rockwool, Вы существенно снижаете затраты на обслуживание зданий.
- Пожарной безопасностью – материалы, используемые для утеплителя Rockwool относятся к категории негорючих. Благодаря специальному минеральному сырью, используемому при изготовлении утеплителя, материалу присвоен высший класс безопасности А1, который позволяет выдерживать температуру до 1 000˚С и не выделяет дыма при воздействии огня.
- Звукоизоляцией – материал позволяет существенно снижать уровень шума в помещении.
- Паропроницаемостью – структура утеплителя Rockwool позволяет свободно пропускать пар по обеим сторонам материала, в дальнейшем не допуская образования сырости. Кроме того, материал обладает гидрофобным свойством, т.е. не впитывает влагу.
- Отличным сроком службы – особый материал, используемый для производства сэндвич-панели с утеплителем Rockwool, при правильной эксплуатации не деформируется с течением времени и сохраняет стабильность показателей, вне зависимости от смены температурных показателей и влажности, а также устойчив к воздействию коррозии и различных химических средств.
Таким образом, выбирая утеплитель компании Rockwool для сэндвич-панелей, Вы делаете правильный выбор. Сооружения из них будут многофункциональными, комфортными и долговечными!
bitprom.ru
ROCKWOOL СЭНДВИЧ БАТТС С. Характеристики, цена.
1. Отгружаем с отсрочкой платежа до 100 дней!
2. Доставка в день обращения!
3. Отгрузка в любой город России за наш счёт!
4. Оставьте заявку «ЗДЕСЬ»
ЦЕНА И ХАРАКТЕРИСТИКИ
Взаимозаменяемый материал:
Изол ФШ 150 (Фасад)
Роквул Сендвич баттс – гидрофобизированные жесткие плиты из каменной ваты. Они предназначены для создания теплоизоляционного слоя в сендвич-панелях. Компания Роквул производит два вида плит: Сендвич баттс С – применяемые в стеновых сендвич-панелях и Сендвич баттс К – используемые при работах с сендвич-панелями для кровель.
Применение
Плиты из каменной ваты СЭНДВИЧ БАТТС С® применяются в качестве среднего теплоизоляционного слоя в «сэндвич» панелях с металлической оболочкой, используемых в стеновых конструкциях.
Упаковка
Плиты из каменной ваты ROCKWOOL СЭНДВИЧ БАТТС С® упаковываются в полиэтиленовую плёнку.
Размеры
Длина, мм | Ширина, мм | Толщина, мм |
1200 | 600, 627, 630, 800, 1000, 1200 | 102, 105, 122, 152 |
2000 | 1000 | 102, 105, 122, 152 |
2400 | 1210 | 102, 105, 122, 130, 152 |
Параметр | Значение |
---|---|
Плотность | 115 кг/м³ |
Теплопроводность | λ10 = 0,040 Вт/(м·К) |
λ25 = 0,042 Вт/(м·К) | |
Группа горючести | НГ |
Прочность на сжатие при 10 % деформации, не менее | 60 кПа |
Предел прочности на сдвиг/срез, не менее | 50 кПа |
Предел прочности на растяжение, не менее | 100 кПа |
Водопоглощение при полном погружении, не более | 1.5 % по объему |
Паропроницаемость, не менее | μ = 0.53 мг/(м·ч·Па) |
Модуль кислотности, не менее | 2.0 |
ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL ® ROCKWOOL
Негорючая изоляция ROCKWOOL для общественных зданий, промышленных объектов
ROCKWOOL | ALU 1 WIRED MAT 105 | FIRE BATTS | INDUSTRIAL BATTS 80 | KLIMA FIX | LAMELLA MAT | WIRED MAT 50,80,105 | ЛЕНТА ЛАС/ЛАС А | ПРИВАРНОЙ ШТИФТ SP И БЛОКИРУЮЩАЯ ШАЙБА CL | ТЕХ БАТТС 50, 75, 100,125,150 | ТЕХ МАТ | ЦИЛИНДРЫ НАЛИВНЫЕ ROCKWOOL 100, 150 |
Резервуар | ∨ | ∨ | ∨ | ||||||||
Воздуховод | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ||||
Технологическое оборудование | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | |||
Трубопровод технологического и сетевого назначения | ∨ | ∨ | ∨ | ||||||||
Трубопровод HVAC (теплоснабжение, вентиляция, кондиционирование воздуха) | ∨ | ∨ | ∨ | ∨ | ∨ | ||||||
Звукопоглощающие конструкции, системы глушителей | ∨ |
arhal.ru
Сэндвич-панель
Для обшивок сэндвич-панелей применяется оцинкованная окрашенная сталь. Наружные поверхности обшивки сэндвич-панелей имеют устойчивое к коррозии полимерное покрытие.
В качестве утеплителя в сэндвич-панелях используется полужесткая плита из базальтового волокна. Компания ROCKWOOL для таких конструкций предлагает плиты СЭНДВИЧ БАТТС С (для стеновых) и СЭНДВИЧ БАТТС К (для кровельных) панелей.
Для обеспечения прочного и надежного соединения обшивок сэндвич-панелей с утеплителем используется высококачественный клей на полиуретановой основе.
Этот материал, обладая низкой теплопроводностью, сочетает в себе высокий уровень механической прочности с легкостью, а экологическую безопасность с химической стойкостью.
Сэндвич-производители, применяющие теплоизоляцию ROCKWOOL
ООО «Руукки Рус»
Калужская обл., г. Обнинск, ш. Киевское, д. 100
тел.: +7 48439 96 0 33
факс: +7 48438 60 0 40
e-mail: [email protected]
http://www.ruukki.ru/
ООО «СП-Центр»
г. Москва, пр-д Электродный, д. 8а, оф. № 26
тел./факс: +7 495 644 49 09/10
моб.: +7 903 726 07 36
http://www.spcentr.ru/
ОАО «ММК-профиль-Москва»
Московская обл., Щелково-2, ст. Соколовская
тел.: +7 495 526 97 19
факс: +7 495 526 43 58
www.mmk-profil.ru
ООО «Стройпанель»
Ленинградская обл., Всеволожский район, п. Колтуши, д. Аро, д. 2
тел.: +7 812 334 81 14, 334 81 15
e-mail: [email protected]
http://www.stroypanel.ru/
ООО «Панельгард»
г. Санкт-Петербург, пр. Энгельса, д. 93, лит. А
тел.: +7 812 313 20 60
тел./факс: +7 812 293 78 40
e-mail: [email protected]
http://www.panelgard.ru/
ООО «МегаПрофиль»
Ленинградская обл, г. Гатчина, п. Малые Колпаны, ул. Кооперативная, д. 1, лит. А
тел.: +7 812 438 41 14
e-mail: [email protected]
http://www.megaprofil.ru/
ЗАО «Профсталь»
г. Иркутск, ст. Горка, д. 5/1
тел.: +7 3952 552 646, 500 770
email: [email protected]
http://www.izpn.ru/
shop.rockwool.ru

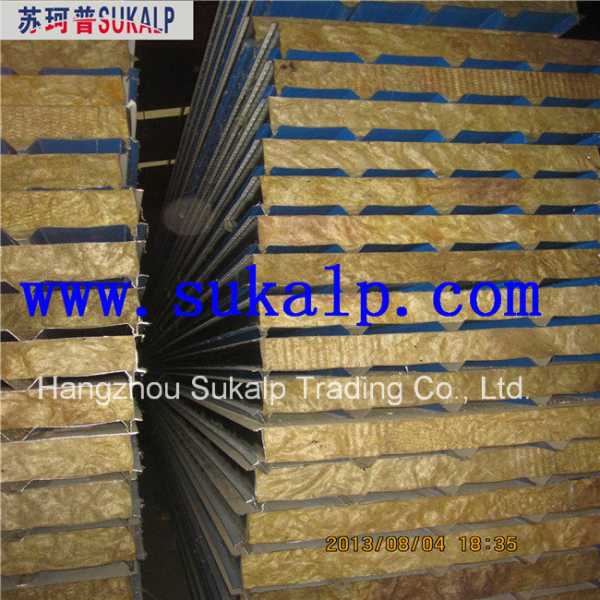

Rockwool Сэндвич панели – Rockwool Сэндвич панели предоставлен Hangzhou Sukalp Trading Co., Ltd. для русскоговорящие страны
Rockwool Сэндвич панели
Приложения
Сэндвич панелей могут быть использованы в крупных промышленных предприятий, складов, супермаркеты, больниц, стадионов и холодильных установок, деятельности , зданий и слоя, очистить рабочее совещание и теплоизоляция камина . Коммерческие корпуса сопел в городах, таких как выставочного зала, торговых центров, офисов и других корпусов для выставки и спорта. временных помещений в строительной площадки, таких как Office, склад.
Технические характеристики
Пункт | Rockwool Сэндвич панели |
Материалы | Цвет и Rockwool стальной лист |
Структура | Верхний слой:цвет стальной лист |
Core: панели rockwool | |
Нижний слой: цвет стальной лист | |
Толщина | Верхний слой: 0.326-0.6мм |
Core: 50-150мм | |
Нижний слой: 0.326-0.6мм | |
Эффективной ширины | 950(мм) |
Длина | 5.85м(20GP) 11,85(40HQ) |
Полиуретановой пены высокой плотности | 120кг/м |
Обычного цвета | Стальные космического пространства в мастерской: Ocean Blue, белый и серый |
Время обслуживания | Поднесите на расстояние 15-20 лет |
Характеристики | Огнеупорные, теплоизоляция , водонепроницаемый , зеленый И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ |
Приложение | Крыш зданий окружающей среды в холодную погоду (Заводские здания, склады, выставочные залы, Гимназии и т.д.) |
Характеристики
Теплоизоляция , водонепроницаемый , шумозащитный, дешевые в цене. |
Огнестойкость : класс A |
Преимущества и характеристики
1. Выдающийся климат-сопротивления и температуры – способность к адаптации
Поверхности панели окрашены в клей краски, а также с покрытием. И это делает поверхности очень износостойкие, кислот и щелочей и соли – Противотуманные фары. Самое большое преимущество из них – это хороший климат-сопротивление. Мембрана краски в жизни может достигать 15-20 лет, как правило, и оно будет использоваться хронически без выцветания и разборки. Совет выполняет превосходно.
2. огнеупорные: core имеет определенную форму под давлением при высокой температуре. Она не ядовитых и огнеупорные, подтвердив в огнеупорный спроса здания правило полностью.
3. Освещение в вес и простота процесса: панель управления – Легкий вес и простота процесса. Ее основной платы с низкой плотностью и высокой интенсивности и отменное здоровье. Поскольку в свет в весе, оно приведет к уменьшению ущерба в землетрясений и легко транспортировать. Кроме того, Совет очень прост в процессе, так что стоимость проекта будет сокращен.
4. Звук короткого замыкания и замыкания: Совет состоит из нескольких слоев. На Ближнем core принимает специальное судно структуру, с тем чтобы устройство находится в хорошем звук короткого замыкания и замыкания.
5. Различные цвета: системная плата имеет богатые цвета в стиле, который предоставляет множество вариантов для клиентов. Он также может быть отрегулирована в соответствии с потребностями клиентов и удовлетворять разнообразные проекты архитекторов.
Компания введение:
Ханчжоу Sukalp торговой Co.,Ltd является профессиональным международным поставщиком в обрабатывающей промышленности предварительно окрашенная сталь катушки, Pattem Prepainted печатной платы с поддержкой горячей замены катушки стали ближний свет оцинкованной стали и стальных Galvalume обмотки катушки зажигания,оцинкованной и Galvalume гофрированной стали и чугуна в мастерской , стальные конструкции зданий и различных стальных строительных материалов, таких как EPS сэндвич панелей, PU/PIR сэндвич панели,Rockwool сэндвич панели, C& purlins Z3т.д.мы также экспорт всех видов стальных труб, таких как ВПВ стальных труб,оцинкованные стальные трубы , SHS & rhs стальных труб, бесшовных стальных труб и другой продукции черной металлургии.Мы haveexported эти продукты для Европы, Северной и Южной Америки, Ближнего Востока и Южной Азии , на основе честной, надежные и win-win преимущества для политики, наша компания имеет шанс выиграть высокой репутации на рынке качество нашей продукции и материалов и конкурентоспособной цене.
О нас
Ханчжоу SUKALP ТОРГОВОЙ CO., LTD. | |
Тип компании | Производитель, торговая компания |
Году учредил | 2006 |
Сертификация компании | ISO 9001: 2000 SGS |
Юридический адрес | Районе Сяошань, Ханчжоу, провинции Чжецзян,материковой части Китая) |
Основная продукция | 1) Стальные катушки: стали с полимерным покрытием, обмотки катушки зажигания оцинкованной стали/Лист,Galvalume Сталь Сталь холодной,обмотки катушки зажигания/Лист,стали ТАПИС и т.д.
2) металлических материалов: металлическая кровля и стены лист,оцинкованных/Galvalume гофрированной стальной лист, декорированных в мастерской; C&Z Purlin; H; стальные балки кузова и т.д.
3): панели сэндвич панели сэндвич EPS PU Сэндвич панели, Rock шерсть Сэндвич панели,все виды сэндвич панели и т.д.
4) Стальные трубы: ВПВ круглый стальной трубопровод, SHS и RHS стальную трубу,горячей Dip оцинкованной стали труба, Pregalvanized стальную трубу, стальная труба API, бесшовных стальных трубопроводов, труба из нержавеющей стали и т.д. Угол стальной бар, деформация стали бар, Круглый стальной бар, провод шатуна и т.д. |
Основные рынки | Северной Америки, Южной Америки, Восточной Европы и Юго-Восточной Азии, Африки и Океании, Среднего Востока, Восточной Азии и Западной Европы |
ru.made-in-china.com
Внешние стены ROCKWOOL
Можно разделить все стены по методу их изоляции – снаружи, посередине и изнутри.
Классические примеры установки изоляции посередине – слоистая кладка и сэндвич панели.
Выбор изоляции для наружного утепления связан с выбором варианта финишной отделки. Это связано с особенностями работы конструкции. Так, например, для фасада с отделочным слоем из тонкой штукатурки подойдут материалы ФАСАД БАТТСтм, ФАСАД БАТТС Дтм, FAСADE SLABтм, FAСADE LAMELLAтм, т.к. они имеют достаточную прочность на отрыв слоев. Толстый штукатурный слой (3-4 см) менее требователен к высоким физико-механическим характеристикам материала.
Для устройства фасада с вентилируемым воздушным зазором важна прочность материала и его продуваемость.
Штукатурный фасад
Можно выделить фасады с, так называемым, тонким и толстым штукатурным слоем.
Фасады с тонкой штукатуркой (7-9 мм) завоевывают все большую популярность.
Данная система утепления представляет собой следующую конструкцию:
– Несущая стена
– Теплоизоляционная плита, которая сначала приклеивается, а после дюбелируется
– Слой базовой штукатурки, армированный щелочестойкой стеклосеткой
– Слой декоративной штукатурки
Такая конструкция предъявляет повышенные требования ко всем компонентам. Именно поэтому компания ROCKWOOL стала предлагать системное решение – ROCKFACADE. В систему входят все необходимые компоненты – различные штукатурки, крепежные элементы, армирующие сетки и т.д.
Отделка фасада толстым штукатурным слоем (30-40 мм) подразумевает использование специальных дюбелей и стальной сетки. Эти элементы несут практически всю нагрузку от штукатурного слоя и передают ее на стену. Из-за конструктивных особенностей такой системы теплоизоляционный слой испытывает только сжимающие нагрузки. Т.е. к нему предъявляются гораздо менее жесткие требования.
Типичная конструкция включает следующие элементы:
– Несущая стена
– Теплоизоляционная плита
– Стальная сетка на шарнирных креплениях
– Слой штукатурки по стальной сеткe
Вентилируемый фасад
Достаточно популярное решение, т.к. работы по отделке фасада можно производить в любое время года. Дело в том, что при его устройстве отсутствуют мокрые процессы. Требования к вентилируемым фасадам таковы, что использование в них горючих материалов запрещено. Исключение составляют лишь различные защитные пленки. Остальные требования тоже достаточно жесткие. В частности, теплоизоляционный слой должен быть гидрофобизирован, не давать усадки при условии закрепления дюбелями. Еще очень важно, что бы в толще утеплителя не возникало конвективных потоков параллельных плоскости фасада, которые бы снижали его теплоизоляционные показатели. Для этого материал должен обладать низкой продуваемостью, которая связана внутренней структурой. Всем вышеперечисленным требованиям отвечают плиты ВЕНТИ БАТТСтм и ВЕНТИ БАТТС Дтм.
Типичная конструкция вентилируемого фасада включает в себя:
– Несущая стена
– Теплоизоляционный слой, закрепленный дюбелями
– Воздушная прослойка, порядка 50мм
– Направляющие, закрепленные на стене через специальные кронштейны
– Защитно-декоративный слой, установленный в направляющие.
Часто встречается конструкция утепления стены с отделкой вагонкой, или сайдингом. Конструкция очень похожа на классический вент фасад, но с одним отличием. Внешняя отделка крепится не на кронштейнах, а на каркас. При этом можно установить теплоизоляционные плиты между элементами каркаса в распор без дополнительного крепления. Для такой конструкции можно использовать материал ЛАЙТ БАТТСтм, ЛАЙТ БАТТС Ктм, ФЛЕКСИ БАТТСтм, если через каждые 3 метра по высоте стены устраивать разгрузочные площадки (перемычки).
Слоистая кладка
Такую конструкцию еще называют трехслойной.
Есть внутренняя верста (стена), которая является несущей. Выполняется она, как правило, из обычного глиняного кирпича, силикатного кирпича или блоков эффективного бетона. Далее идет слой теплоизоляционного материала. Последний слой – наружная верста выполняется из лицевого кирпича и несет защитно-декоративную функцию. Между наружной и внутренней верстами устанавливаются гибкие связи из арматуры, или щелочестойкого стеклопластика. Физико-механические показатели плит КАВИТИ БАТТСтм позволяют устанавливать их, используя только эти связи, без дополнительного крепления.
Каркасные стены
При возведении каркасных зданий устанавливается каркас из стоек с шагом 600 мм. Внутреннее пространство заполняется теплоизоляционными плитами ФЛЕКСИ БАТТСтм, ЛАЙТ БАТТСтм или ЛАЙТ БАТТС Ктм. Для защиты теплоизоляционного материала от увлажнения парами внутреннего воздуха устанавливают пароизоляционную пленку с внутренней «теплой» стороны утеплителя. Для защиты стены от продувания с наружной стороны утеплителя желательно предусмотреть ветрозащитный слой.
В качестве наружной обшивки, как правило, используют доски с последующей декоративной отделкой плитками, вагонкой, штукатуркой и др., для внутренней обшивки – гипсокартонные листы.
При возведении стен высотой более 3-х метров необходимо устраивать перемычки.
Конструкция:
– внутренняя обшивка из гипсокартонных листов
– пароизоляционный слой
– плиты ФЛЕКСИ БАТТСTM, ЛАЙТ БАТТСTM, ЛАЙТ БАТТС КTM
– ветрозащитная мембрана
– наружная обшивка из досок, декоративная отделка
Изоляция с внутренней стороны стены
Такой способ имеет целый ряд больших недостатков:
– Нарушается правило говорящее о том, что паропроницаемость слоев в многослойной конструкции должна возрастать изнутри наружу. Поэтому необходим пароизоляционный слой с внутренней стороны теплоизоляции для исключения возможной работы ее во влажном состоянии. При отсутствии искусственной вентиляции это обязательно приведет к конденсации влаги на пароизоляционном слое.
– Несущая стена при таком способе утепления не будет выведена из зоны воздействия на нее внешней среды, в частности знакопеременных температур. Т.е. теряется огромное преимущество утепленной стены – высокая долговечность.
Если утепление изнутри единственно возможное решение, то его производят следующим образом:
Необходимо установить несущий каркас с шагом стоек 600 мм.Это позволит без проблем установить плиты утеплителя в распор.
Далее поверх утеплителя и каркаса необходимо установит пароизоляционный слой. Это может быть как специальная мембрана, так и обычная, но толстая пленка (min 200 мкм).Главное создать герметичный слой.
Затем, необходимо набить дополнительный каркас, что бы создать воздушный зазор между пароизоляцией и внутренней отделкой. Это позволит избежать увлажнения материала отделки в случае образования конденсата. Для этого достаточно небольшого (1-2 см) воздушного зазора.
И последний шаг – непосредственно отделка помещения.
Трехслойные железобетонные и «Сэндвич» панели
Трехслойные железобетонные стеновые панели состоят из двух наружных конструктивных слоев из тяжелого бетона и среднего теплоизоляционного слоя. В качестве среднего слоя использую жесткие плиты из минеральной ваты. Компания ROCKWOOL для применения в таких панелях разработала плиты БЕТОН ЭЛЕМЕНТ БАТТСтм. Для обшивок сэндвич-панелей применяется оцинкованная окрашенная сталь. Наружные поверхности обшивки сэндвич-панелей имеют устойчивое к коррозии полимерное покрытие.
В качестве утеплителя в сэндвич-панелях используется минеральная полужесткая плита из базальтового волокна. Компания ROCKWOOL для таких конструкций предлагает плиты СЭНДВИЧ БАТТС Стм и СЭНДВИЧ БАТТС Ктм, для стеновых и кровельных панелей соответственно.
Для обеспечения прочного и надежного соединения обшивок сэндвич-панелей с утеплителем используется высококачественный клей на полиуретановой основе.
Этот материал, обладая низкой теплопроводностью, сочетает в себе высокий уровень механической прочности с легкостью, а экологическую безопасность с химической стойкостью.
centro-stroi.ru
размеры, толщина, вес, огнестойкость, теплопроводность
Основные характеристики сэндвич-панелей включают в себя следующие параметры: ширина, длина, толщина, вес, огнестойкость, звукоизоляция, несущая способность сэндвич-панелей и термическое сопротивление. От ширины и длины зависит необходимая спецификация панелей; правильно подобранные габариты стеновых и кровельных сэндвич-панелей позволяют избегать излишек материала и ненужных обрезков. Также нужно учитывать размеры упакованных ламелей при транспортировке. На легкость монтажа в первую очередь влияет вес панелей, который зависит от толщины панелей и разновидности утеплителя. Толщину сэндвич-панелей выбирают в первую очередь, основываясь на показателе теплоизоляции; чем толще панель, тем лучше сохраняется температура внутри здания.
Размеры сэндвич-панелей: ширина, длина
- Стеновые сэндвич-панели выпускаются в двух вариантах: шириной 1000 мм и 1200 мм.
- Кровельные сэндвич-панели имеют ширину 1000 мм.
- Длина стеновых и кровельных панелей может быть любой от 500 мм до 13 500 мм в зависимости от необходимой спецификации.
Габариты | Кровельные сэндвич-панели | Стеновые сэндвич-панели |
---|---|---|
Ширина | 1000 мм | 1000 мм, 1200 мм |
Длина | от 500 мм до 13 500 мм | от 500 мм до 13 500 мм |
Вес сэндвич-панелей
Вес сэндвич-панелей зависит от толщины и панелей и типа утеплителя, следует учитывать это при монтаже. Например, панели с утеплителем из минеральной ваты при одинаковой толщине будут тяжелее панелей с пенополистиролом.
Толщина сэндвич-панели, мм | Вес сэндвич-панели панелей, кг/м2 | |||||
---|---|---|---|---|---|---|
Пенополистирол | Минеральная вата | ПУР/ПИР | ||||
Стеновые | Кровельные | Стеновые | Кровельные | Стеновые | Кровельные | |
50 | 11,7 | 12,2 | 16,5 | 17,5 | 9,2 | - |
80 | 12,2 | 13 | 19,8 | 21,4 | 10,9 | 11,5 |
100 | 12,5 | 13,5 | 22 | 24 | 11,5 | 12,4 |
120 | 12,8 | 14 | 24 | 26,6 | 12,4 | 13,1 |
150 | 13,2 | 14,7 | 27,2 | 30,5 | 14 | 14,4 |
200 | 14 | 16 | 33 | 37 | 15,5 | - |
250 | 14,7 | 17,2 | 38,5 | 43,5 | - | - |
Характеристики утеплителей. Звукоизоляция сэндвич-панелей
Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.
Поэтому выбор утеплителя должен основываться на:
- требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;
- назначением постройки – при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;
- экономической целесообразности – по соотношению цена\качество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.
Характеристики сэндвич-панелей с утеплителем из минеральной ваты
Толщина, мм | Термическое сопротивление К/Вт | Звукоизоляция, дБ | Теплопроводность Вт/(м*К) | Предел огнестойкости, ГОСТ 30247.0-94 | class=”center”>Горючесть утеплителя | Плотность, кг/м3 | Водопоглощение за 24 часа, % по массе | Водопоглощение за 2 часа, % по массе |
---|---|---|---|---|---|---|---|---|
50 | 1,04 | 30 | 0,05 | EI 30 | НГ | 105-140 | - | 1,5 |
80 | 1,67 | 31 | 0,05 | EI 30 | НГ | 105-140 | - | 1,5 |
100 | 2,08 | 32 | 0,05 | EI 90 | НГ | 105-140 | - | 1,5 |
120 | 2,5 | 33 | 0,05 | EI 90 | НГ | 105-140 | - | 1,5 |
150 | 3,13 | 35 | 0,05 | EI 150 | НГ | 105-140 | - | 1,5 |
200 | 4,14 | 38 | 0,05 | EI 150 | НГ | 105-140 | - | 1,5 |
250 | 5,21 | 43 | 0,05 | EI 150 | НГ | 105-140 | - | 1,5 |
*Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)
*Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий
Характеристики сэндвич-панелей с утеплителем из пенополистирола
Толщина, мм | Термическое сопротивление К/Вт | Звукоизоляция, дБ | Теплопроводность Вт/(м*К) | Предел огнестойкости, ГОСТ 30247.0-94 | Горючесть утеплителя | Плотность, кг/м3 | Водопоглощение за 24 часа, % по массе | Водопоглощение за 2 часа, % по массе |
---|---|---|---|---|---|---|---|---|
50 | 1,28 | 25 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
80 | 2,05 | 28 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
100 | 2,56 | 29 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
120 | 3,08 | 31 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
150 | 3,85 | 33 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
200 | 5,13 | 35 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
250 | 6,41 | 39 | 0,042 | EI 15 | Г1 | 10-25 | 2 | - |
*Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)
*Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.
Минеральная ватаМинвата – это негорючий материал, используемый для теплоизоляции. Производство каменной ваты начинается с обработки горных пород.
ПенополистиролПСБ-С – экструдированный пенополистирол самозатухающий, благодаря обработке структуры материала специальными антипиренами.
Характеристики сэндвич-панелей с утеплителем из пенополиуретана/пенополиизоцианурата
Толщина, мм | Термическое сопротивление К/Вт | Звукоизоляция, дБ | Теплопроводность Вт/(м*К) | Предел огнестойкости, ГОСТ 30247.0-94 | Горючесть утеплителя | Плотность, кг/м3 | Водопоглощение за 24 часа, % по массе | Водопоглощение за 2 часа, % по массе |
---|---|---|---|---|---|---|---|---|
50 | 2,38 | 30 | 0,022 | EI 15/EI 15 | Г2 | 41 | 1,6 | - |
80 | 3,81 | 31 | 0,022 | EI 15/EI 30 | Г2 | 41 | 1,6 | - |
100 | 4,76 | 32 | 0,022 | EI 15/EI 30 | Г2 | 41 | 1,6 | - |
120 | 5,71 | 33 | 0,022 | EI 15/EI 30 | Г2 | 41 | 1,6 | - |
150 | 7,14 | 35 | 0,022 | EI 15/EI 45 | Г2 | 41 | 1,6 | - |
200 | 9,52 | 35 | 0,022 | EI 15/EI 45 | Г2 | 41 | 1,6 | - |
*Группа горючести Г2 присваивается умеренногорючим материалам (ГОСТ 30244)
*Огнестойкость от EI 15 до EI 45 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 15 до 45 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.
Несущая способность сэндвич-панелей «МеталлПром»
При правильном монтаже и соблюдении надлежащих условий эксплуатации, сэндвич-панели «МеталлПром» могут выдерживать следующие нагрузки, указанные в таблицах.
Несущая способность кровельных сэндвич-панелей
Толщина панелей, мм | Несущая способность кровельных сэндвич-панелей при равномерной нагрузке, кг/м2 | Ширина опоры, мм | ||||||
Длина пролета, м | крайней | средней | ||||||
1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |||
Наполнитель – базальтовая минеральная вата «ROCKWOOL» | ||||||||
---|---|---|---|---|---|---|---|---|
50 | 421 | 274 | 201 | 142 | 87 | 55 | 60 | 80 |
60 | 507 | 331 | 243 | 161 | 102 | 67 | ||
80 | 681 | 446 | 328 | 200 | 133 | 92 | ||
100 | 854 | 560 | 378 | 239 | 164 | 119 | ||
120 | 1027 | 675 | 426 | 279 | 194 | 143 | 90 | |
150 | 1287 | 840 | 503 | 336 | 243 | 184 | 100 | |
200 | 1719 | 968 | 570 | 436 | 324 | 252 | 110 | |
250 | 2152 | 1141 | 698 | 476 | 382 | 320 | 120 | |
300 | 2586 | 1314 | 826 | 589 | 398 | 337 | 130 | |
Наполнитель – пенополистирол самозатухающий с антипиренами | ||||||||
50 | 403 | 244 | 156 | 118 | 87 | 75 | 60 | 80 |
60 | 504 | 310 | 213 | 155 | 117 | 106 | ||
80 | 812 | 530 | 372 | 277 | 215 | 181 | ||
100 | 911 | 618 | 469 | 357 | 280 | 225 | ||
120 | 1071 | 728 | 553 | 437 | 346 | 335 | 90 | |
150 | 1231 | 903 | 671 | 528 | 433 | 364 | 100 | |
200 | 1462 | 984 | 731 | 576 | 471 | 397 | 110 | |
250 | 1579 | 1063 | 791 | 623 | 510 | 429 | 120 | |
300 | 1694 | 1140 | 849 | 669 | 548 | 461 | 130 |
Несущая способность стеновых сэндвич-панелей
Толщина панелей, мм | Несущая способность стеновых сэндвич-панелей при равномерной нагрузке, кг/м2 | Ширина опоры, мм | ||||||||||
Длина пролета, м | крайней | средней | ||||||||||
1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | |||
Наполнитель – базальтовая минеральная вата «ROCKWOOL» | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 405 | 291 | 228 | 123 | 84 | 53 | 33 | – | – | – | 60 | 60 |
60 | 417 | 301 | 231 | 146 | 127 | 91 | 62 | 40 | – | – | ||
80 | 443 | 325 | 260 | 159 | 138 | 112 | 100 | 87 | 71 | 50 | ||
100 | 464 | 346 | 275 | 176 | 157 | 136 | 127 | 106 | 91 | 78 | ||
120 | 505 | 370 | 292 | 207 | 168 | 150 | 143 | 123 | 110 | 95 | 70 | |
150 | 569 | 413 | 322 | 263 | 183 | 160 | 152 | 136 | 125 | 95 | 80 | |
200 | 663 | 488 | 386 | 303 | 216 | 185 | 178 | 164 | 151 | 127 | 100 | |
250 | 701 | 519 | 408 | 367 | 259 | 220 | 208 | 190 | 185 | 163 | 110 | |
300 | 748 | 544 | 428 | 413 | 312 | 284 | 261 | 223 | 208 | 189 | 120 | |
Наполнитель – пенополистирол самозатухающий с антипиренами | ||||||||||||
50 | 431 | 314 | 246 | 130 | 103 | 86 | 66 | 53 | 43 | 36 | 60 | 60 |
60 | 435 | 317 | 248 | 148 | 110 | 96 | 81 | 64 | 52 | 43 | ||
80 | 442 | 321 | 251 | 166 | 125 | 109 | 96 | 86 | 72 | 59 | ||
100 | 448 | 325 | 254 | 167 | 141 | 122 | 107 | 96 | 87 | 76 | ||
120 | 497 | 362 | 282 | 185 | 156 | 135 | 119 | 106 | 96 | 88 | 70 | |
150 | 548 | 399 | 312 | 212 | 179 | 155 | 136 | 122 | 110 | 100 | 80 | |
200 | 647 | 473 | 370 | 259 | 218 | 188 | 165 | 148 | 133 | 121 | 100 | |
250 | 699 | 512 | 401 | 306 | 258 | 222 | 195 | 174 | 157 | 143 | 110 | |
300 | 750 | 551 | 432 | 353 | 297 | 256 | 225 | 200 | 181 | 164 | 120 |
*Толщина сэндвич-панели условна принята равной толщине утеплителя
*Толщина металлического листа панели принята за 0.5 мм
*Допустимый прогиб для стеновых сэндвич-панелей составляет L/150, для кровельных – L/200
*Нагрузки соответствуют двухпролётной (многопролётной) схеме нагружения
Сохранение характеристик в течении длительного времени и долговечность готовых зданий из сэндвич-панелей «МеталлПром» обеспечиваются использованием качественных материалов, передовой технологией производства и применением устойчивых полимерных покрытий. Грамотный монтаж, правильная эксплуатация и надлежащий контроль над ограждающими конструкциями позволяют служить быстровозводимым зданиям из сэндвич-панелей в течение десятков лет. Благодаря таким свойствам, наша продукция удовлетворит даже самые требовательные запросы заказчиков, желающих работать с нами в области передового строительства.
mpaneli.ru
Rockwool Сэндвич панели для кровли
1, отличная цена и качество
2, малый вес
3, простая установка
4, тепла и огня короткого замыкания
5, ISO9001-2000
описание продукта
Теплоизоляция / разжигание тормозящего
Толщина: 50мм-200мм
Ширина: 950мм/1150мм
Толщина: 0,35 мм-0.80мм
Цвет: По просьбе
Это своего рода Сэндвич панели имеет множество функций следующим образом:
Материал:
1. Толщина вверх и опустите стальные панели: 0.35-1.2мм покрытием цвета панели управления/цинк, пластину оцинкованной горячим/панели из нержавеющей стали
2. Основные материалы – плотность этого(полезных ископаемых)
EPS: 8-25кг/м3
3. Стороны стальной полосы или не: 0.35-0.8мм оцинкованной пластину
Спецификации:
1. Подходящий интерфейс ширина: 950мм, 1150мм
Толщина: 40мм-300мм
Длина: без ограничений
2. Для защиты поверхности пленки ПВХ
Характеристики:
1. Преимущество: хорошее сопротивление огня, шумозащитный
2. огнестойкость raring: нет
Использование:
Это своего рода сэндвич панели могут быть использованы в стальной структура практикума, простой и чистый воздух в комнате стены, потолки.
Эффективной ширины | Настенная панель: 950мм 1150мм 1200мм панели крыши: 950мм 980мм |
Длина | В соответствии с клиентом’ s запрос |
Материалы | Пенополистерол платы (EPS), Цвет стальной лист |
Структура | Верхний и нижний слой: Цвет стальной лист |
Ближнем: пенополистерол системной платы или полиуретановой пены системной платы | |
Толщина | Цвет стальной лист: 0,3-0.6мм Системная плата пенополистирола: 50мм 75мм 100 мм 150 мм 200 мм |
Плотность из полистирола | 8-20кг/м3 |
Обычного цвета | Ocean Blue, tephrosious |
Срок службы | 15~20 лет |
Характер | Лампа в весе, теплоизоляция, водонепроницаемый, зеленый и охраны окружающей среды |
Используйте | Различных крыш и стен в виду большого размера на заводе зданий, склады, выставочные залы, гимназий и т.д. |
ru.made-in-china.com
