Счетчики электроэнергии пуэ – 1.5. Учет электроэнергии. Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Установка счетчиков и электропроводка к ним / ПУЭ 7 / Библиотека / Элек.ру

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

www.elec.ru

Какие особенности установки счетчика электроэнергии и устройства автоматического отключения на вводе?

О компании » Вопросы и ответы » Какие особенности установки счетчика электроэнергии и устройства автоматического отключения на вводе?

Монтаж счетчиков и устройств автоматического отключения осуществляется согласно требованиям ПУЭ. Место их установки определяется исходя из типа объекта и его планировки и должно быть согласовано с энергосбытом. Обычно, перед счетчиком электроэнергии электромонтажниками ставится вводной автомат. Счетчик электроэнергии и вводной автомат устанавливаются в пластиковый короб, который пломбируется инспектором энергосбыта или другим уполномоченным лицом. Это делается для исключения незаконного подключения к электромагистрали в обход счетчика. Наша электролаборатория проверит правильность установки Вашего электросчётчика и выдаст технический отчёт.

Ссылка на нормативную базу:

ПУЭ п. 1.5.6. Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) электроснабжающей организации и потребителя.

ПУЭ п. 1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу энергоснабжающей организации.
На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес, а на однофазных счетчиках – с давностью не более 2 лет.
ПУЭ п. 1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
ПУЭ п. 1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
ПУЭ п. 1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
ПУЭ п. 1.5.31. Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
ПУЭ п. 1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.
ПУЭ п. 1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.
ПУЭ п. 1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).
ПУЭ п. 1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
ПУЭ п. 1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
ПУЭ п. 1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
ПУЭ п. 7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях,
ПУЭ п. 7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.
Автоматический выключатель следует рассматривать как аппарат защиты и управления.
ПУЭ п. 7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.
ПУЭ п. 7.1.59. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный счетчик (при трехфазном вводе) на каждую квартиру.

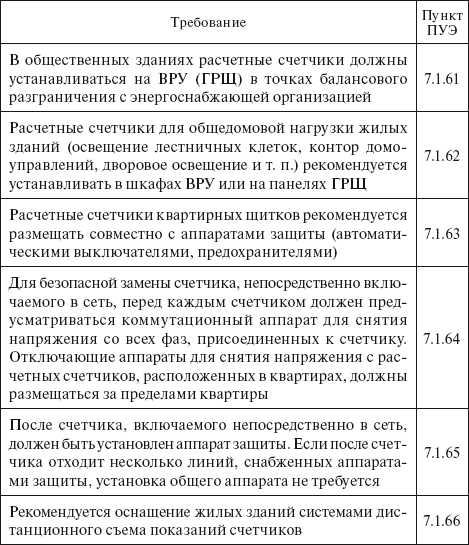

ПУЭ п. 7.1.61. В общественных зданиях расчетные счетчики электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные счетчики должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.
ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные счетчики для расчета с основным абонентом.
ПУЭ п. 7.1.63. Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).
При установке квартирных щитков в прихожих квартир счетчики, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.
ПУЭ п. 7.1.64. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику.
Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.
ПУЭ п. 7.1.65. После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
ПУЭ п. 7.1.66. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний счетчиков.

www.megaomm.ru

Срок давности поверки счетчиков электроэнергии (ПУЭ против Приказа РФ)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я затрону тему про срок давности межповерочного интервала (МПИ) для вновь устанавливаемых счетчиков электроэнергии.

Дело в том, что в ПУЭ, п.1.5.13 четко сказано, что срок давности межповерочного интервала (МПИ) не должен превышать два года для однофазных счетчиков и один год для трехфазных.

Лично я не пойму логику данного требования!

Предположим, что Вы приобрели трехфазный счетчик и по каким-либо причинам не получилось его установить в течение года. Всякое может случится, например, какие-нибудь задержки при строительстве, различные согласования проектов, технических условий (ТУ) и т.п.

В итоге получается, что новый купленный трехфазный счетчик через год уже считается не годным и к установке не подлежит.

Выход из ситуации следующий. Либо делать ему повторную (внеочередную) поверку, по стоимости практически соизмеримую с самим счетчиком, либо приобретать новый счетчик.

Вот у меня как раз именно такой случай.

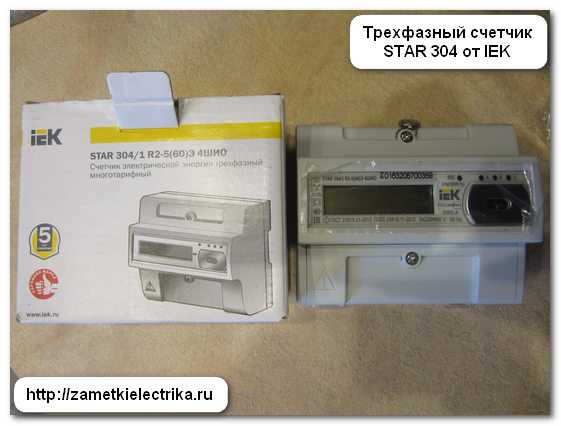

В 2016 году для одного объекта я приобрел трехфазный счетчик электроэнергии STAR 304/1 R2-5(60) от IEK.

Кстати, это электронный многотарифный счетчик прямого включения для учета активной электрической энергии с соответствующим классом точности 1 (читайте статью про требования к классам точности электросчетчиков).

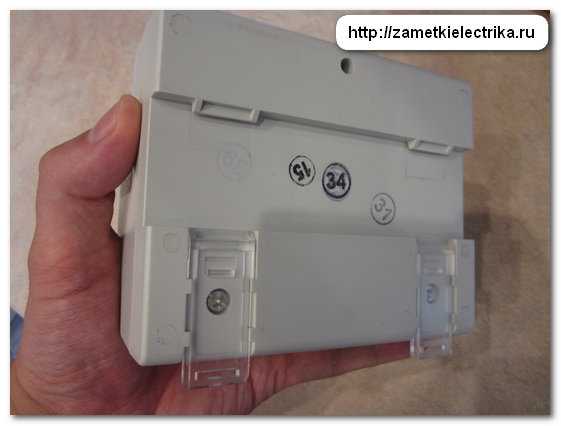

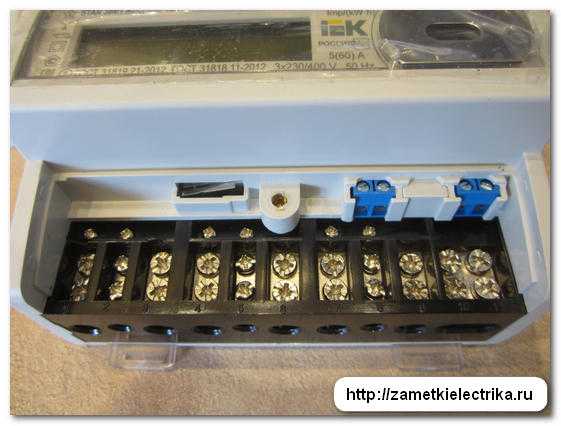

Счетчик устанавливается на DIN-рейке и, имеет интерфейс связи RS-485 и оптический инфракрасный порт.

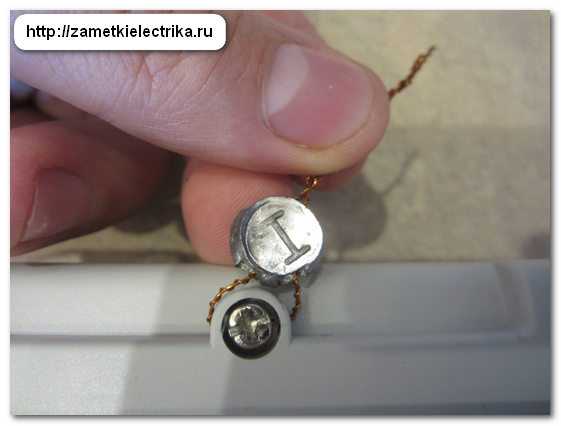

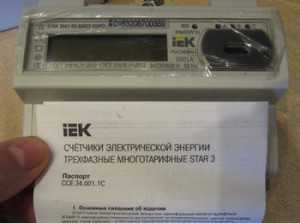

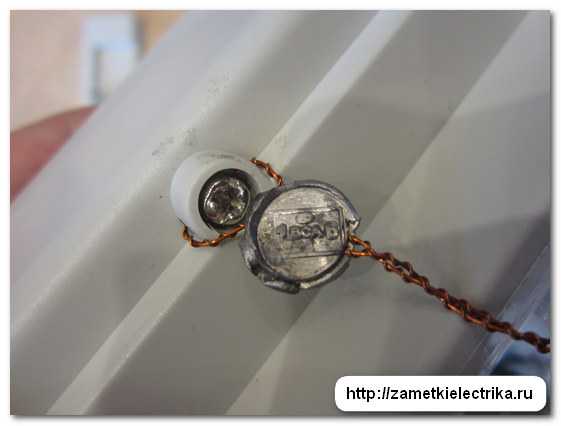

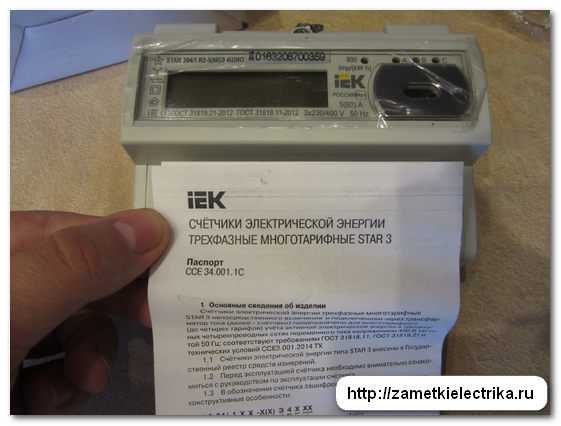

Данный счетчик был поверен в I квартале 2016 года, что отображается на пломбе с соответствующим клеймом и печатью в его паспорте.

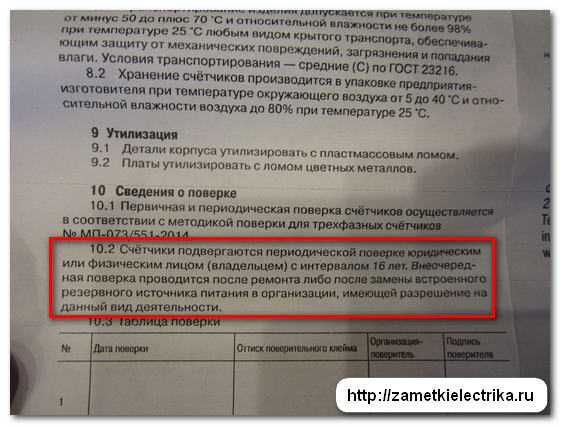

Межповерочный интервал (МПИ) счетчика STAR 304/1 R2 составляет 16 лет.

В течение двух лет установить счетчик я не смог, по имеющимся тому причинам, а теперь Энергосбыт не принимает его в эксплуатацию, ссылаясь на ПУЭ, п.1.5.13 про срок давности его поверки. А потому данному счетчику необходимо провести внеочередную поверку за свой счет в соответствующих организациях, например, Ростест или других, имеющих аккредитацию на поверку счетчиков электрической энергии.

Лично я не согласен с требованием ПУЭ, п.1.5.13. Ну сами подумайте, счетчик новый, исправный и поверенный! Что с ним может произойти, если он будет аккуратно хранится на полочке год, два, пять, да хоть десять лет?! Тем не менее по «букве Закона» ПУЭ он считается уже не годным к установке. Согласитесь, что это абсурд!

Но да ладно, т.к. речь в статье пойдет не совсем об этом.

В общем, не так давно попалось мне на глаза одно интересное письмо от Ростехнадзора. Поясню, что любой гражданин может обратиться в Ростехнадзор, например, через их официальный сайт, и получить консультацию непосредственно от специалистов на интересующий вопрос.

Видимо, некий гражданин в далеком 2010 году уже обращался с подобным вопросом про срок давности поверки электросчетчиков, на что и получил следующий ответ. Да, письмо не совсем, так сказать, свежее, но тем не менее. Прикладываю скан-копию данного письма.

Как видите, в письме четко говорится, что требования ПУЭ, п.1.5.13 устарели и не соответствуют сложившимся условиям. В связи с этим на вновь построенных и реконструируемых электроустановках необходимо руководствоваться не ПУЭ, п.1.5.13, а «Порядком проведения поверки средств измерений», утвержденного Приказом №125 от 18.07.1994.

На данное время (2018 год) Приказ №125 уже не действует, поэтому сейчас я его рассматривать не буду, т.к. вместо него вступил в силу Приказ №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

В принципе, требования по поверке средств измерений у них одинаковые, но я приведу цитаты из действующего документа, т.е. Приказа №1815:

Из перечисленного выше делаем следующие выводы!

Приобретенный счетчик STAR 304/1 R2-5(60) имеет первичную поверку, которая действительна 16 лет, т.е. в моем случае до января 2032 года.

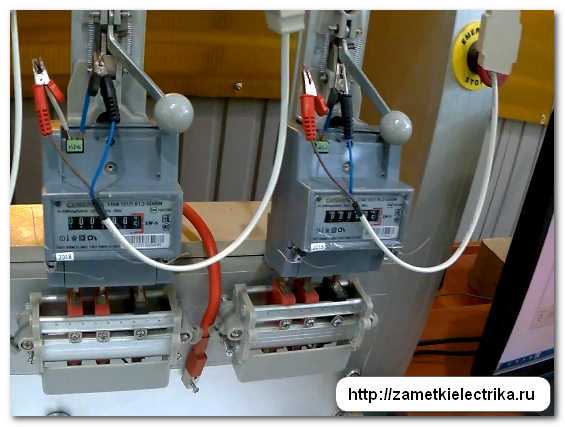

В процессе эксплуатации счетчик должен подвергаться периодической поверке через заданный производителем межповерочный интервал (МПИ). Таким образом, в 2032 году, счетчику нужно будет провести периодическую (повторную) поверку. Результаты периодической поверки, естественно, что при положительном заключении, действуют также в течение всего межповерочного интервала,  т.е. в моем случае до 2048 года.

Внеочередная поверка счетчика может быть проведена лишь при повреждении поверительного знака, клейма или пломбы, либо в случае сомнений его показаний или подозрений на какие-либо вмешательства в работу счетчика (внутреннюю схему).

Только в этих случаях счетчику может быть проведена внеочередная поверка.

Но согласно ПУЭ, п.1.5.13, внеочередная поверка без каких-либо причин должна быть проведена уже через один год для трехфазных счетчиков и два года для однофазных!

Согласно Приказа №1815, допускается устанавливать счетчики с любым сроком давности от последней его поверки (первичной, периодической или внеочередной, если такова имелась), главное, чтобы не был просрочен межповерочный интервал. Естественно, что если МПИ у счетчика составляет 16 лет, то и через год, и через два, и через пять лет, этот интервал не будет являться просроченным! А значит и счетчик годен к установке и эксплуатации, да хоть до самого 2032 года!

Но как оказалось, рано радоваться!

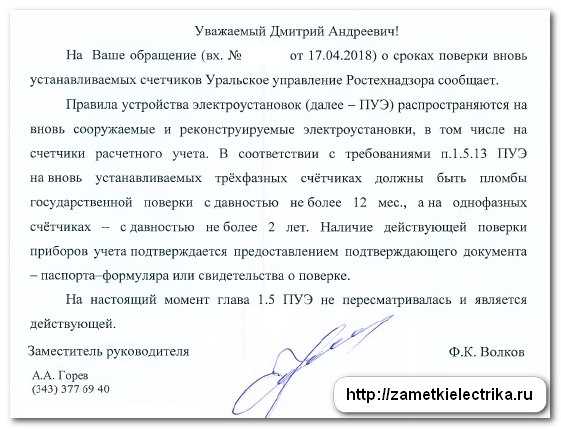

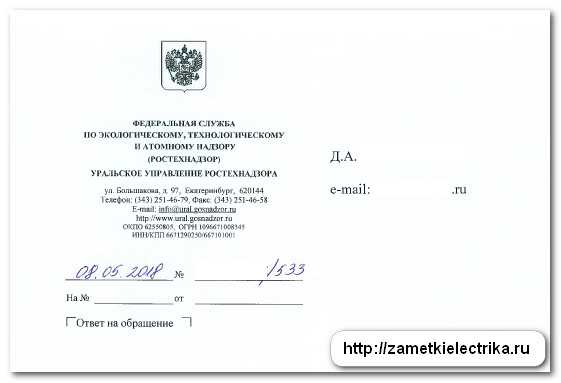

Решил я все же лично написать письмо в Ростехнадзор с подобным вопросом, дабы уж точно поставить все точки над «и»! И вот буквально на днях получил следующий ответ.

Как видите, ответ в корне отличается от ответа из письма 2010 года. В данном письме отчетливо указаны требования именно ПУЭ, п.1.5.13. Вроде бы Ростехнадзор у нас один, разница лишь в регионе (Москва и Екатеринбург), тем не менее ответы инспекторов совершенно противоречат друг другу.

Вопрос остается открытым! Что делать в данной ситуации?! Кому верить!? Какие требования применять к исполнению?!

К сожалению, Энергосбыт в данном вопросе зачастую стоит исключительно на стороне требований ПУЭ, п.1.5.13, а значит и далее будет настаивать на требованиях по срокам давности поверки! Так что будьте готовы, что по истечении одного года для трехфазных счетчиков и два года для однофазных счетчиков, придется проводить им внеочередную поверку, и причем исключительно за свой счет, либо, как вариант, приобретать счетчики уже непосредственно перед самой установкой! Но к сожалению, как я уже говорил, это не всегда представляется возможным.

Несколько слов про ситуацию на предприятиях!

У нас на предприятии для коммерческого учета всегда находится в резерве (запасе) некоторое количество (не один десяток) новых поверенных счетчиков, в основном трехфазные.

И так получается, что при выходе из строя какого-нибудь счетчика я не смогу установить запасной, если у него срок давности от последней поверки составил больше одного года, а поэтому пока что приходиться каждый год возить все резервные счетчики на поверку, чтобы, например, неисправный или вышедший из строя счетчик можно было быстро заменить резервным и сразу ввести его в работу.

По своему опыту скажу, что замены счетчиков на резервные все же случаются, но это скорее единичные случаи, а вот возить каждый год по несколько десятков счетчиков на поверку — это дополнительные затраты и причем достаточно весомые.

Попробую я вновь обратиться с этим вопросом, но только уже не в Уральское отделение Ростехнадзора, а Московское. Также вступлю в переписку с инспектором, от которого я получил непосредственно ответ! Может все же удастся разрешить данный вопрос раз и навсегда!

В конце концов, если уж на то пошло, то почему срок давности поверки у счетчиков ограничен по ПУЭ, а у измерительных трансформаторов тока и напряжения нет, ведь они также входят в систему коммерческого учета, если счетчик подключен через ТТ и ТН.

Тем не менее их можно смело устанавливать, хоть спустя один год от их последней поверки, хоть три, хоть пять лет, главное, чтоб поверка была не просрочена!?

И по традиции, предлагаю Вам посмотреть видеоролик по материалам данной статьи:

P.S. Вот такое вот очередное несоответствие в нормативных документах, и к сожалению, опять таки не в пользу Потребителя! А Вы как считаете и чем руководствуетесь в данной ситуации?! ПУЭ или Приказом №1815? Удавалось ли Вам переубедить Энергосбыт в не корректности требований ПУЭ, п.1.5.13?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Требования к приборам учета и их установке

Требования к приборам учета и их установке

1. Требования к классу точности и функционалу электросчётчиков:

-Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше. (ОПФРРЭЭ п.138).

-В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется вновь, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше (ОПФРРЭЭ п.138).

-Для учета электрической энергии, потребляемой потребителями (кроме граждан-потребителей), а также в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности (ОПФРРЭЭ п.139).:

-для точек присоединения к объектам электросетевого хозяйства напряжением от 0,4кВ до 35 кВ  – 1,0 и выше;

-для точек присоединения к объектам электросетевого хозяйства напряжением от 110 кВ и выше – 0,5S и выше.

-Для учета электрической энергии, потребляемой потребителями, а так же в точках присоединения объектов электросетевого хозяйства одной сетевой организации к объектам электросетевого хозяйства другой сетевой организации с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более. (ОПФРРЭЭ п.139).

-Для учета объемов производства электрической энергии производителями электрической энергии (мощности) на розничных рынках подлежат использованию приборы учета, позволяющие измерять почасовые объемы производства электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах производства электрической энергии (мощности) за последние 90 дней и более. (ОПФРРЭЭ п.141).

2. Требования к местам установки электросчётчиков

-Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. (ОПФРРЭЭ п.144).

-Счётчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. В случае, если приборы не предназначены для использования в условиях отрицательных температур, должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С (ПУЭ п.1.5.27).

-Счётчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м (ПУЭ п.1.5.29) (за исключением вариантов технического решения установки ПУ в точке присоединения на опоре ВЛ-0,4 кВ).

-Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика. Конструкция его крепления должна обеспечивать возможность установки и съёма счетчика с лицевой стороны (ПУЭ п.1.5.31).

-При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений (ПУЭ п.1.5.38).

3 Способ и схема подключения электросчётчиков

-На присоединениях 0,4 кВ при нагрузке до 100А включительно применять ПУ прямого включения.

-При трёхфазном вводе использовать трёхэлементные ПУ (ПУЭ п. 1.5.13).

4. Требования к поверке электросчётчиков

-На вновь устанавливаемых трёхфазных счётчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счётчиках – с давностью не более 2 лет (ПУЭ п.1.5.13). Наличие действующей поверки ПУ подтверждается предоставлением подтверждающего документа – паспорта-формуляра на ПУ или свидетельства о поверке. В документах на ПУ должны быть отметки о настройках тарифного расписания и местного времени.

5. Требования к измерительным трансформаторам тока

-Класс точности – не ниже 0,5 (ОПФРРЭЭ п.139).

-При полукосвенном подключении счётчика  необходимо устанавливать трансформаторы тока во всех фазах.

-Значения номинального вторичного тока должны быть увязаны с номинальными токами приборов учёта. 25- 40 % загрузки.

-Трансформаторы тока, используемые для  присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности (ПУЭ п.1.5.36).

-Выводы вторичных измерительных обмоток трансформаторов тока должны быть изолированы от без контрольного закорачивания клемм или разрыва цепи, при помощи крышек и экранов под опломбировку (ПТЭЭП п.2.11.18).

-Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока должны иметь постоянные заземления. (ПОТ РМ п.8.1)

-Заземление во вторичных цепях трансформаторов тока следует предусматривать на зажимах трансформаторов тока (ПУЭ п.3.4.23).

-Выбор места и способа установки должен обеспечивать возможность визуального считывания с таблички (табличек) ТТ всех данных, указанных в соответствии с ГОСТ 7746–2001, без проведения работ по демонтажу или отключению оборудования (ГОСТ 18620-86 п.3.2).

-Трансформатор тока должен иметь действующую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается предоставлением оригиналов паспортов или свидетельств о поверке ТТ с протоколами поверки (ПТЭЭП 2.11.11).

6. Требования к измерительным трансформаторам напряжения

-Класс точности – не ниже 0,5 (ОПФРРЭЭ п.139).

-При трёхфазном вводе применять трёхфазные ТН или группы из однофазных ТН.

-Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки решеток и дверец камер, где установлены предохранители (устанавливаются предохранители с сигнализацией их срабатывания (ПУЭ п. 3.4.28) на стороне высокого и низкого напряжения ТН, а также рукояток приводов разъединителей ТН). При невозможности опломбировки камер, пломбируются выводы ТН. (ПТЭЭП п.2.11.18).

-Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов напряжения должны иметь постоянные заземления (ПОТ РМ п.8.1).

-Вторичные обмотки трансформатора напряжения должны быть заземлены соединением нейтральной точки или одного из концов обмотки с заземляющим устройством. Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения (ПУЭ п.3.4.24).

-Выбор места и способа установки должен обеспечивать возможность визуального считывания с таблички (табличек) ТН всех данных, указанных в соответствии с ГОСТ 1983–2001, без проведения работ по демонтажу или отключению оборудования.

-ТН должен иметь действующую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается предоставлением оригиналов паспортов или свидетельств о поверке ТН с протоколами поверки (ПТЭЭП 2.11.11).

7. Требования к измерительным цепям

-В электропроводке к расчетным счетчикам наличие паек не допускается (ПУЭ п.1.5.33).

-Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;

двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;

двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;

черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника (ПУЭ п.2.1.31).

-Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается (ПУЭ п.3.4.12).

-Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки промежуточных клеммников, испытательных блоков, коробок и других приборов, включаемых в измерительные цепи ПУ, при этом необходимо минимизировать применение таких устройств (ПТЭЭП п.2.11.18).

-При полукосвенном включении счётчика проводники цепей напряжения подсоединять к шинам посредством отдельного технологического болтового присоединения, в непосредственной близости от трансформатора тока данного измерительного комплекса. Места присоединения цепей напряжения счётчика к токоведущим частям сети должны быть изолированы от без контрольного отсоединения. (ПТЭЭП п.2.11.18).

-Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

-Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения. (ПУЭ п.1.5.19).

-Для косвенной схемы подключения прибора учета вторичные цепи следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования. (ПУЭ п.1.5.23).

-При полукосвенном включении счетчика, в качестве проводника вторичных цепей к трансформаторам тока следует применять кабель ВВГ 3 * 2,5 мм 2 с изоляцией жил разного цвета.

8. Требования к вводным устройствам и к коммутационным аппаратам на вводе

-Должна обеспечиваться возможность полного визуального осмотра со стационарных площадок вводных устройств, ВЛ, КЛ, а также вводных до учётных электропроводок оборудования для выявления до учётного подключения электроприёмников. Конструкция вводных устройств согласовывается отделом оптимизации балансов АО «РСК», отвечающей за организацию учёта, на проектной стадии работ по предоставленным потребителем проектным документам (с чертежами, планами расположения оборудования). Места возможного до учётного подключения должны быть изолированы путём пломбировки камер, ячеек, шкафов и др. (ПТЭЭП п.2.11.18).

-При нагрузке до 100А включительно, исключать установку рубильников до места установки узла учета (ПУЭ п.1.5.36).

-Для безопасной установки и замены счётчиков в сетях напряжением до 0,4 кВ, должна предусматриваться установка коммутационных аппаратов на расстоянии не более 10 м от ПУ (ПУЭ п.1.5.36), с возможностью опломбировки (ПТЭЭП п.2.11.18).

-Установку аппаратуры АВР, ОПС и другой автоматики предусматривать после места установки узла учета.

9. Допуск в эксплуатацию ПКУ. Ответственность за сохранность

Каждый измерительный комплекс для использования в расчётах за электроэнергию должен пройти процедуру допуска в эксплуатацию, согласно (ОПФРРЭЭ п.152-154). По результатам допуска в эксплуатацию ИК, персоналом АО «РСК» оформляется соответствующий акт. При положительном решении о допуске ИК, персонал АО «РСК» устанавливает знаки визуального контроля (пломбы, наклейки, и т. п.) на места указанные в выше перечисленных требованиях к ПУ, для исключения возможности искажения данных о прохождении фактических объёмов электроэнергии. Информация об установленных знаков визуального контроля заносится в акт допуска в эксплуатацию ПКУ.

Собственник ИК установленного в зоне своей балансовой принадлежности сети, несёт ответственность за сохранность приборов коммерческого учёта, пломб Госстандарта России и знаков визуального контроля АО «РСК». В случае любых их повреждений, или утраты, ИК теряет статус коммерческого (расчётного), а в отношении данного собственника ИК производится перерасчёт за электроэнергию предусмотренный (ОПФРРЭЭ п.195).

Расшифровка аббревиатуры ссылок нормативных актов

ОПФРРЭЭ – Основные положения функционирования розничных рынков электрической энергии

ПУЭ – Правила устройства электроустановок

ПТЭЭП – Правила эксплуатации электроустановок потребителей

ПОТРМ – Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

www.sv-rsk.ru

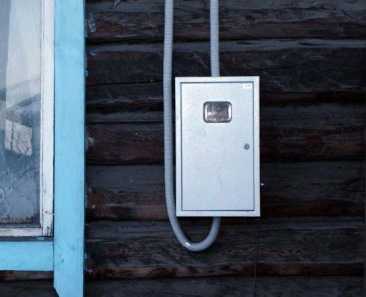

Внимание! Считаю, что требование устанавливать электросчётчики на наружной стене дома – незаконно

Правила устройства электроустановок, Глава 1.5, пункт 1.5.27

Пунктом 1.5.27 Правил устройства электроустановок предусмотрено, что счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0С.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20С.

При наружной установке щита со счетчиком и автоматическим выключателем, он будет подвергаться постоянному воздействию атмосферных явлений. Понятное дело, что это оказывает негативное влияние на эксплуатационный срок службы, значительно уменьшая его. Кто-то может возразить, что всё можно установить в герметичный силовой щит, но он не способен защитить размещённое в нём электрооборудование от жары, конденсата и мороза.

Так же следует знать, что при отрицательных температурах индукционный электросчетчик начитает считать неточно, причём не в пользу потребителя. Погрешность может достигать 10% и более, что является ощутимой дополнительной нагрузкой на кошелёк потребителя. Данные «хотелки» энергоснабжающих организаций незаконны, т.к. грубо нарушают требование ПУЭ п.1.5.27., где указано, что электрический счетчик устанавливаться в сухих помещениях с температурой не ниже 0°С.

При размещении электросчетчика на фасаде здания или на опоре, потребителя лишают возможности нести бремя содержания своего имущества, в соответствии со статьёй 210 Гражданского кодекса РФ, в следствии чего к прибору учета электроэнергии будут иметь беспрепятственный доступ не только сотрудники энергоснабжающей организации для снятия показаний, но и абсолютно любой желающий поживиться за чужой счёт.

И еще, при отрицательных температурах окружающего воздуха, индукционный электросчетчик начинает работать с повышенной погрешностью. Эта погрешность не всегда может быть на стороне потребителя и почувствуется в денежном эквиваленте.

Внимание!!! Требования энергоснабжающих организаций по установке электросчетчиков на улице незаконны, т.к. нарушают п. 1.5.27, ПУЭ.

Пункт 1.5.29. ПУЭ – Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Внимание!!! Требования энергоснабжающих организаций по установке электросчетчиков на улице незаконны, т.к. нарушают п. 1.5.29, ПУЭ.

Статья 210 Гражданского кодекса РФ Бремя содержания имущества

Собственник несет бремя содержания принадлежащего ему имущества, если иное не предусмотрено законом или договором.

Внимание!!! Требования энергоснабжающих организаций по установке электросчетчиков на улице незаконны, т.к. нарушают ст.210 Гражданского Кодекса РФ

То есть счётчик принадлежит вам, и вы решаете где он будет находиться и где он будет в сохранности!

mogochadp.livejournal.com

Требования к электрическим счетчикам согласно ПУЭ

Многие люди забывают о том, что каждый счетчик должен отвечать всем нормам во время установки и его последующего обслуживания. За рушение любых норм – штраф, который может достигать даже нескольких нулей. В этой статье мы вам расскажем, какие существуют требования к электрическим счетчикам, и рассмотрим основные нормы согласно ПУЭ.

Основные требования к электрическим счетчикам

  • Каждый счетчик должен иметь на своих вентах, крепящих элементах кожуха счетчика пломбы, на которых должно быть нанесено клеймо госповирителя. На зажимной крышке всегда устанавливается пломба обслуживающей компании. На счетчиках, которые только нужно устанавливать также должны быть пломбы, срок давности на трехфазных счетчиках не может превышать 12 месяцев, однофазных – два года.
  • Все счетчики должны проходить строгую проверку в указанные сроки в техническом паспорте устройства. Если таких сроков нет, тогда не реже одного раза в 16 лет.
  • Все счетчики должны размешаться в помещениях, которые отвечают следующим требованиям:
  1. Помещение просторное, в него должны без проблем попасть все проверяющие органы.
  2. Влажность недопустима.
  3. В зимнее время температура не может опускаться ниже 0 градусов.

В холодных помещениях счетчики можно размещать только в том случае, если это позволяют его технические характеристики. В случае, если нет возможность установить счетчик в теплом помещении, тогда его необходимо поместить в специальный щиток. Он должен подогреваться обычной лампой, температура воздуха в щитке в таком случае не может превышать 20 градусов.

  • Если счетчики устанавливаются в местах, куда могут попасть посторонние лица, сюда можно отнести: проходы, лестничные площадки и т.д. В таком случае его необходимо устанавливать его в специальный шкаф с окошком, в котором будет видно циферблат.
  • Счетчики должны быть установлены в шкафах, щитах, стенах, которые имеют жесткую конструкцию. Можно устанавливать их на пластмассовых, деревянных или металлических креплений. Высота от коробки зажимов до пола должна быть в пределах от 0,8 до 1.7 м. допустимая высота 0,8 метров, но она не должна быть меньше 0,4 м.
  • Место установки должно позволять в любой момент установить новый счетчик или просто снять старый. Конструкция крепления должна быть продумано до того, что счетчик устанавливается и снимается только облицовочной стороной.
  • Сечения провода счетчика должно составлять: для медных 2.5 мм кВ, для алюминиевых – 4 мм кВ.
  • Скручивать провода и паять их к счетчику строго запрещается.
  • Если устанавливается счетчик на 380 вольт, тогда нужно продумывать установку автоматического выключателя на расстоянии 10 метров от него. Это позволит в случае чего резко исправить любую поломку и избежать пожара.
  • При монтаже проводки концы от счетчиков должны иметь длину не менее 120 мм. Нулевой провод должен иметь отличительную окраску.

Интересная статья по теме: устройство и принцип работы электрического счетчика.

vse-elektrichestvo.ru

4.3. Требования ПУЭ к установке расчетных счетчиков

4.3. Требования ПУЭ к установке расчетных счетчиков

Расчетные счетчики электрической энергии в соответствии с требованиями ПУЭ должны устанавливаться на границе раздела сети в точках балансового разграничения потребителей с энергоснабжающей организацией.

Точка присоединения к электрической сети представляет собой место физического соединения энергопринимающего устройства (энергетической установки) потребителя услуг по передаче электрической энергии с электрической сетью сетевой организации.

По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться также и у потребителей электрической энергии.

В связи с многочисленными запросами о балансовой принадлежности квартирных электросчетчиков и счетчиков для учета общедомовых расходов электроэнергии необходимо пояснить следующее (письмо Правительства Москвы от 21.05.2002 г. № 64–306/2):

расчетные счетчики в жилых домах (поквартирные и для учета общедомовых расходов электроэнергии) находятся на балансе и обслуживании энергоснабжающей организации, за исключением домов, принадлежащих гражданам на праве собственности;

ответственность за сохранность и целостность расчетных счетчиков, учитывающих расход на общедомовые нужды, и расчетных поквартирных электросчетчиков, установленных на лестничных клетках, возлагается на жилищные или иные организации, в управлении которых находится жилищный фонд;

в случае, когда энергоснабжающая организация не принимает на баланс электросчетчики (дома, находящиеся в собственности физических и юридических лиц), дирекция единого заказчика (ДЕЗ), управляющая жилищным фондом по договору с собственником, обязана известить их о том, что ответственность за сохранность и целостность поквартирных счетчиков, установленных на лестничных клетках, лежит на самих собственниках.

В соответствии с ПУЭ допускается установка счетчиков на стороне низшего напряжения трансформаторов в случаях, когда измерительные ТТ, выбранные по току короткого замыкания (КЗ) или по характеристикам средств релейной защиты и автоматики, не обеспечивают требуемой точности учета электроэнергии, а также когда у имеющихся встроенных ТТ отсутствует обмотка класса точности 0,5.

Кроме того, допускается установка счетчиков на стороне низшего напряжения трансформатора, если на стороне высшего напряжения применение измерительных ТТ и ТН не требуется для иных целей.

В ПУЭ приведены некоторые мероприятия, необходимые для недопущения возможности хищения электроэнергии. Так, на подстанциях конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения ТН, используемых для подключения коммерческих счетчиков, должна обеспечивать защиту от несанкционированного доступа (возможность их пломбирования). На рукоятках приводов разъединителей ТН, используемых для расчетного учета, должны устанавливаться приспособления для защиты от несанкционированного доступа с возможностью их пломбирования.

Кроме того, в электропроводке измерительных цепей счетчиков не допускается наличие паек и скруток. На практике встречаются случаи, когда, например при скрытой проводке под потолком помещения, такие пайки или скрутки (в виде «сжимов») выполняются с целью хищения электроэнергии.

В электроустановках жилых, общественных, административных и бытовых зданий (п. 7.1.63 7–го издания ПУЭ) расчетные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).

Для безопасной замены счетчика, непосредственно включаемого в сеть, в соответствии с требованиями ПУЭ (п. 7.1.64 7–го издания) перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. Для безопасной установки и замены счетчиков в сетях напряжением до 1 кВ должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями.

В табл. 8 обобщены требования ПУЭ к установке и защите расчетных счетчиков электроэнергии.

Таблица 8

Требования ПУЭ к установке и защите расчетных счетчиков электроэнергии

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
