Тепловые счетчики, что это такое и как он работает
Доброго времени суток всем! Ранее я писал статьи про счетчики воды и газовые счетчики, а теперь настало время рассказать о тепловых. Их сейчас все чаще устанавливают в новостройках для поквартирного учета потребления тепла, а в тепловых узлах устанавливаются большие тепловые счетчики, которые называются общедомовыми. Для лучшего понимания давайте начнем с определения.
Как работает тепловой счетчик?
Тепловой счетчик — прибор учета потребления тепловой энергии, который регистрирует температуру теплоносителя в подающем и обратном трубопроводах, расход теплоносителя через систему отопления. Эти данные используются для расчета количества теплоты, которая была потреблена. Расчет делается по следующей формуле:
Поясню обозначения в данной формуле:
- Q — количество теплоты. В тепловых счетчиках измеряется чаще всего в киловатт-часах.
- V — объем теплоносителя, прошедший через системы за промежуток времени t1-t0. Измеряется в кубических метрах
- ρ — плотность теплоносителя. Измеряется в кг/м³.
- h2-h3 — разность энтальпии теплоносителя в «подаче» и «обратке». Энтальпия — термодинамический потенциал, более подробно читайте о нем статью на википедии.
- dt — дифференциал по времени
Как видно из формулы, плотность теплоносителя — это единственная постоянная величина, которая задается априори. Теплоносителем в большинстве систем отопления является обычная вода, поэтому в качестве этого параметра берется ее плотность. Что касаемо объема, то он может вычисляться как при помощи крыльчатки (как в обычных счетчиках воды), вращаемой потоком теплоносителя, так и при помощи ультразвука. В последнем методе измерения ультразвук распространяется в направлении противоположном тому, в котором течет теплоноситель, и измеряется скорость его распространения. Исходя из этих измерений, делается расчет объема теплоносителя. Такой же принцип применяется в газовых счетчиках.
Что касается внешнего вида, то выглядят тепловые счетчики следующим образом:

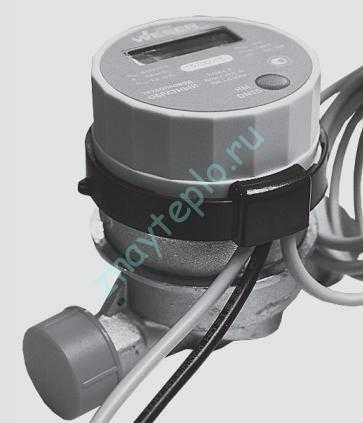

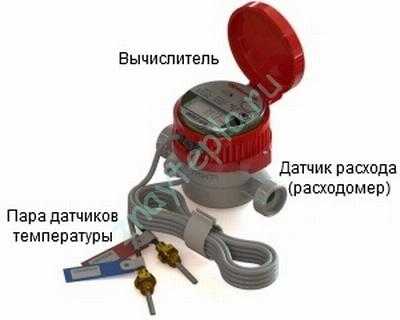

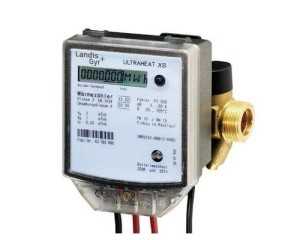

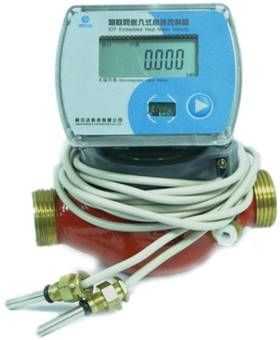

Тепловой счетчик для квартиры.Ультразвуковой тепловой счетчик.

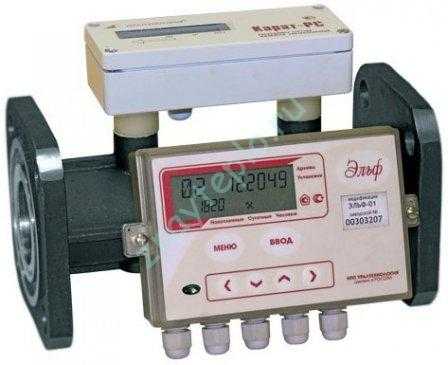

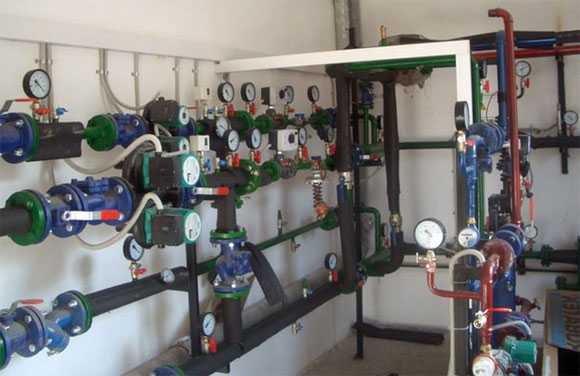

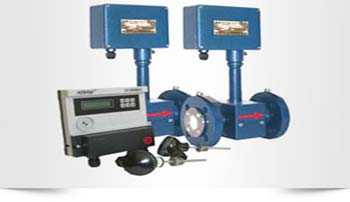

Общедомовой тепловой счетчик.
Счетчики поквартирного учета потребления тепла могут устанавливаться в специальных коллекторных шкафах на этаже, а от них осуществляется разводка труб к отопительным приборам в квартире. В таком случае чаще всего применяют лучевую разводку трубами из сшитого полиэтилена. Но при достаточно большом диаметре трубы, можно сделать отопление по схеме «Ленинградка». Делается это, чаще всего, полипропиленовой трубой. Тогда тепловой счетчик ставится внутри квартиры. Чтоб стало понятнее как это выглядит, посмотрите на следующие картинки:

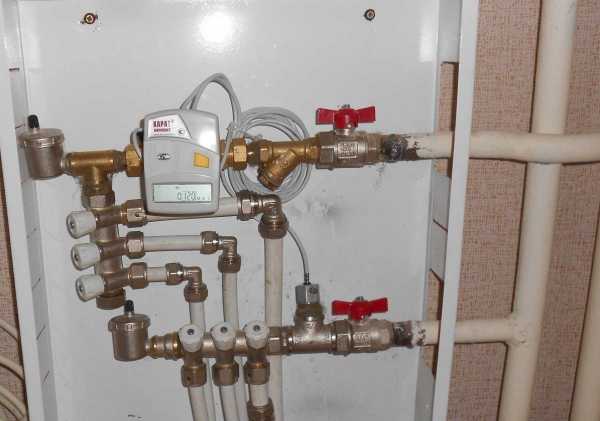

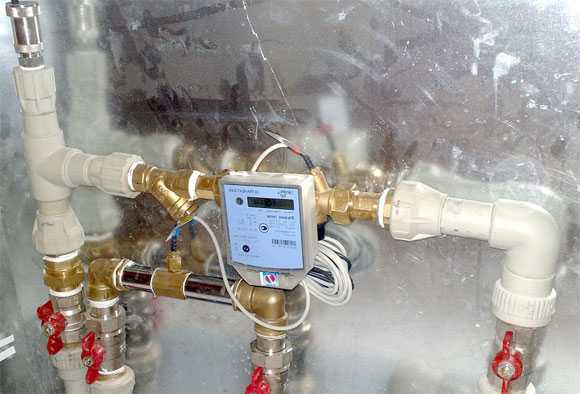

Шкаф с тепловыми счетчиками.

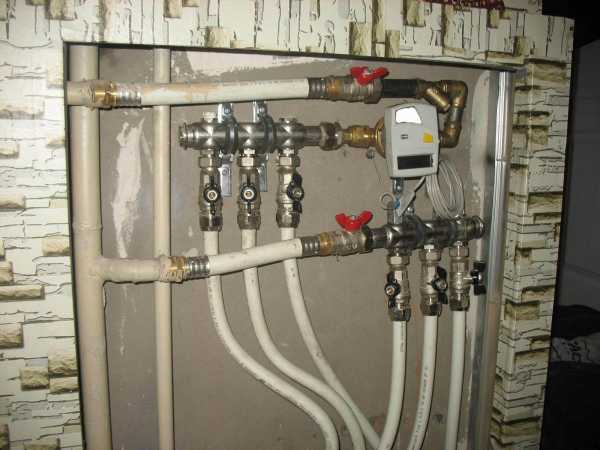

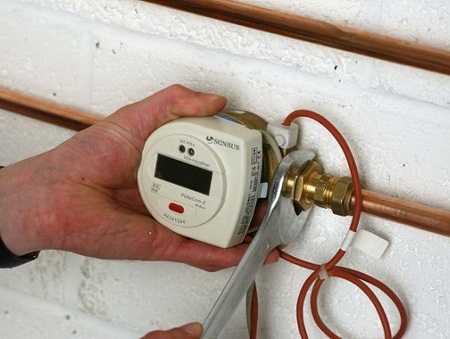

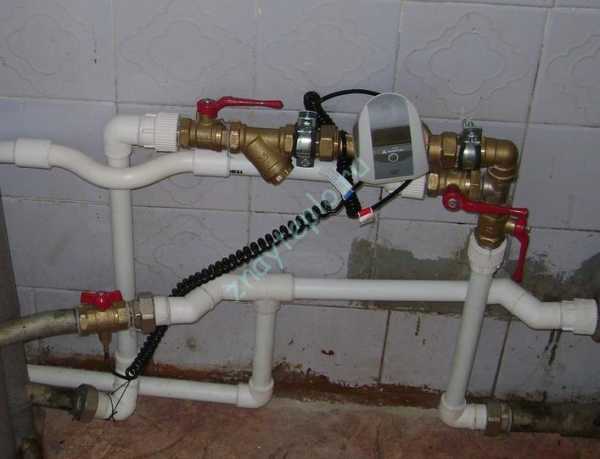

Тепловой счетчик внутри квартиры.Правила монтажа тепловых счетчиков.
Теперь кратко расскажу о том, как производится монтаж тепловых счетчиков. Технически монтаж тепловых счетчиков ничем не отличается от монтажа водяных. Даже габаритные размеры у них одинаковые. Смотрим на следующий рисунок:

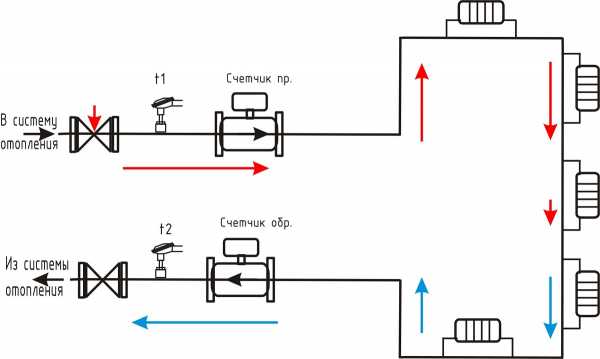

Схема установки здесь будет следующей:

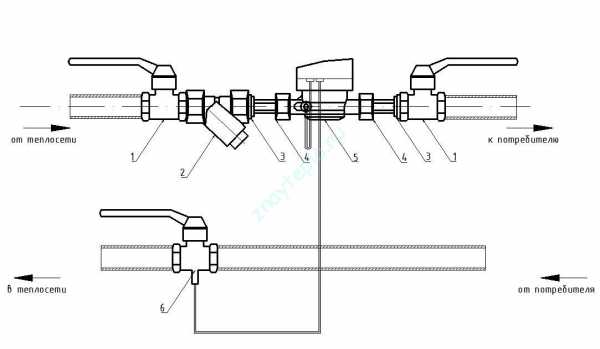

Схема подключения теплового счетчика.- Шаровой кран.
- Сетчатый фильтр.
- Штуцер с резьбой.
- Накидная гайка.
- Тепловой счетчик.
- Термодатчик.
Если в вашей квартире отопление разводится от стояков, то количество тепловых счетчиков будет равно количеству стояков. В этом плане коллекторная схема с лучевой разводкой получается дешевле. Там нужен всего 1 прибор учета, а не 2 или 3. Срок между поверками счетчика составляет 4 года, а срок эксплуатации счетчика 10 или 12 лет.
Итоги статьи.
Учет потребленного вами тепла по теории должен помочь вам сэкономить деньги, но тут все зависеть от бухгалтерии, чем приборов учета. Не секрет, что во многих случаях люди со счетчиками воды платили столько же или даже больше чем те, у кого эти счетчики не были установлены. Дополнительные деньги из граждан выжимали при помощи графы ОДН (общедомовые нужды). Что и как считается в этой графе — тайна покрытая мраком. Недобросовестные управляющие компании легко списывают через нее любые свои потери, да и банальное мошенничество никто не отменял. Я посоветую вам прочитать статью о том, как вас могут обманывать сантехники. Та же ситуация вполне может повторится и с тепловыми счетчиками. Будет некоторое ОДН на отопление подъездов, подвалов и других нежилых помещений, которое также будет считаться неизвестно как. Вряд ли кто-то из жильцов многоквартирного дома сможет за всем этим уследить. На этом, пожалуй, все! Жду ваших вопросов по теме. Вступайте в наши группы в Одноклассниках и Вконтакте, чтобы следить за новостями.
znayteplo.ru
Стоит ли устанавливать общедомовые счетчики на отопление, подробное фото и видео
Содержание:1. Необходимость установки теплосчетчика
2. Порядок расчета оплаты
3. Меры, позволяющие экономить на отоплении
4. Автоматические тепловые пункты
5. Проблемы с учетом тепла
Владельцев жилплощади, расположенной в многоквартирном доме, до того, как произведена установка общедомового счетчика на отопление, интересует, насколько это выгодно и как, при наличии данного прибора учета тепловой энергии, будет рассчитываться сумма ежемесячной оплаты. Дело в том, что, начиная с июля месяца 2012 года, установка домовых счетчиков тепла стала обязательной для всех российских регионов.
Необходимость установки теплосчетчика
Прежде всего, потребителям услуг, предоставляемых коммунальными предприятиями, нужно знать, что тепловой счетчик на отопление не экономит тепло и денежные средства, он является только прибором учета.
После установки теплосчетчика получать счета с гораздо меньшими суммами к оплате можно только, если выполнен ряд мероприятий, среди которых:
- качественное утепление дома;
- добротное выполнение остекления в подъездах;
- замена оконных рам на металлопластиковые изделия;
- закрытие фасадов «шубой», сделанной из пенопласта или минваты.
Безусловно, наиболее выгодна для владельцев жилплощади установка приборов учета тепла индивидуально в каждой квартире (детальнее: “Установка счетчиков на отопление в квартире: виды приборов”). При условии, что подъезд в здании не утеплен и происходит обогрев улицы, а квартира плохо теплоизолирована, размер оплаты за обогрев будет выше.
- Для обеспечения более точного и справедливого распределения сумм оплаты.
- С целью стимулирования жильцов многоквартирных домов экономнее относиться к теплоснабжению. Экономические рычаги влияния более действенны, чем уговоры. Когда люди знают, что брошенная распахнутая дверь или разбитое стекло в подъезде, отразятся на семейном бюджете, они будут более бережно относиться к общедомовому имуществу.
- Теперь потребители коммунальных услуг должны самостоятельно заботиться о состоянии подъездов и дома в целом, а не коммунальные службы. Ранее проблемы с утеплением чердаков и подвалов решались силами работников управляющих компаний за определенную плату.
Порядок расчета оплаты
Существует несколько способов расчета оплаты, когда установлены общедомовые счетчики на отопление.
Вариант первый
Тогда при обустройстве отопительных систем использовались стоечные конструкции, в которых для учета тепла нужно ставить счетчики на каждый радиатор, что с финансовой точки зрения мероприятие очень затратное.
Сначала следует определить стоимость отопления за один «квадрат». Расход тепла, зафиксированный общедомовым теплосчетчиком по действующим тарифам, делят на всю площадь здания с учетом жилых и нежилых помещений, которые отапливаются.
Вариант второй – в доме поквартирно установлены индивидуальные приборы учета потребления тепла. В новостройках и зданиях, возведенных после 2000 года, разводка от стояков внутри квартиры стала горизонтальной, благодаря чему имеется возможность установить один квартирный теплосчетчик. В данном случае отопление квартиры ее владельцы оплачивают после снятия показаний с индивидуального прибора учета.
Для определения количества тепла, расходуемого на обогрев общей территории (подъездов, чердаков и т.д.), вычисляют разницу между данными, которые зафиксировали общедомовые счетчики на отопление и все индивидуальные приборы учета. Доля каждой квартиры в затратах тепла, потраченного на общие нужды, рассчитывают аналогично тому, как это делалось в первом варианте.
Вариант третий – если в одной квартире отсутствует индивидуальный прибор учета потребления тепла, а в других они есть. Индивидуальный теплосчетчик даже без оплаты услуг по установке обходится потребителям в значительную сумму, поэтому такой прибор приобретают не все.
В таком случае схема расчета оплаты выглядит следующим образом:
- фиксируют расход тепла согласно показаниям всех индивидуальных и общедомового счетчиков;
- полученная между ними разница равна стоимости отопления общей территории и квартир без теплосчетчиков. Исходя из этих данных, нужно определить размер платы за обогрев одного «квадрата»;
- затем следует вычислить сумму оплаты в зависимости от площади квартиры, в которой не установлены приборы учета тепла, и от доли в общедомовом имуществе.
Меры, позволяющие экономить на отоплении
Какие можно предпринять действия, чтобы получилась реальная экономия? В первую очередь установить индивидуальный теплосчетчик плюс термостатические головки или дросселя. В таком случае потребитель будет оплачивать тепло, которое ему действительно необходимо для обеспечения комфортных условий проживания. При этом владелец квартиры становится менее зависимым от поведения соседей.
Для реализации подобных мер можно в месте ввода отопления в квартиру смонтировать теплосчетчик, который должны опломбировать сотрудники теплоснабжающей организации. На подводках к приборам отопления ставят термостаты или дроссели. Более дешевые по стоимости – это дроссели. В ряде случаев можно доверить регулировку даже обычным вентилям. Но отрегулировать температуру теплоносителя в радиаторе с их помощью достаточно сложно. Специалисты не рекомендуют использовать для этих целей винтовые вентили, поскольку резиновые прокладки в них могут перекрыть просвет и оставить помещение без тепла.
Идеальными приборами считаются термостаты механического или цифрового типа. Их головку следует установить так, чтобы они не попали в поток горячего воздуха, восходящего вверх от отопительного устройства. После проведения калибровки термостатическая головка способна поддерживать нужную степень подводки, необходимую для поддержания в помещении заданного температурного режима.
Многих владельцев квартир с системами отопления стоечного вида интересует, как можно решить проблему с учетом потребляемой тепловой энергии, ведь установить на каждый радиатор приборы учета будет стоить немалой суммы денег. Помимо существенных первоначальных расходов потребителю придется периодически оплачивать их обслуживание, поверку и проведение ремонтов в случае поломки.

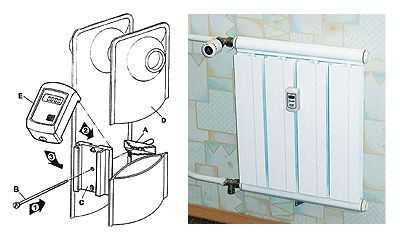

Возможно, решить данную проблему поможет специальный распределитель теплозатрат, изображенный на фото. Он представляет собой электронный термометр, постоянно снимающий и записывающий температуру, которую имеют поверхность батареи и воздух в помещении. Этот прибор недорогой по цене и его можно установить самостоятельно, прикрепив непосредственно к поверхности радиатора.
Исходя из тепловой мощности каждой батареи, температуры радиатора и воздуха на протяжении месяца и суммарного расхода тепловой энергии всеми отопительными приборами, вычисляют затраты тепла в отдельной квартире. В итоге у владельца недвижимости появляется стимул экономить затраты на обогрев, поскольку ему нужно оплачивать исключительно собственные расходы.
Автоматические тепловые пункты

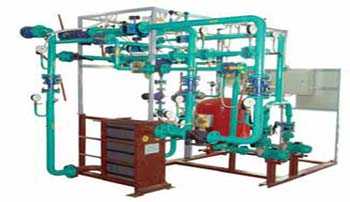

Одним из лучших решений, позволяющих понизить расходы на теплообеспечение, является установка автоматического теплового пункта (прочитайте также: “Годовой расход тепла на отопление загородного дома”). Обычно такие устройства пользуются спросом у предприятий и организаций, поскольку их стоимость для рядовых потребителей почти недоступна. Тепловой пункт заметно сокращает затраты на отопление всего здания, а вот для индивидуальных потребителей проблема с экономией остается.
При применении автоматического контроля над отопительной системой общедомовые счетчики на отопление действительно приносят значительную выгоду.
Проблемы с учетом тепла
Реализация федерального закона под номером 261 сопряжена с массой проблем. Дело в том, что инициаторами нововведений было российское правительство, но материальные затраты ложатся на жильцов – именно они должны оплачивать стоимость общедомовых теплосчетчиков и услуги по их монтажу. Расходы, которые необходимо выплачивать владельцам недвижимости, порой составляют огромные суммы. Если в доме мало квартир, их хозяевам предстоит вложить большие деньги в установку общедомового прибора учета. Чем меньше находится квартир в здании, тем больше сумма, которую должен заплатить каждый жилец.
Под действие данного закона не подпадают строения, подлежащие сносу и находящиеся в аварийном состоянии и те дома, в которых стоимость счетчика и его установки сопоставима с 6-месячной оплатой за теплопотребление. Если квартира не приватизирована, ее жильцы не оплачивают установку приборов учета. Эти затраты ложатся на муниципалитет.
Обслуживание теплосчетчика включает периодически выполняемую очистку фильтров и грязевиков, ремонты запорной арматуры, расположенной перед прибором учета и после него. После завершения 12-месячной гарантии оплата ремонтных работ также ложится на плечи потребителей тепловой энергии. Данную статью расходов включают в квитанцию за содержание жилья. Таким образом, владельцы квартир вне зависимости, исправен счетчик или сломался, вынуждены платить за ремонт прибора.
Но с другой стороны, среди владельцев недвижимости всегда есть неплательщики. В каждой управляющей компании проблемы с несвоевременной оплатой решают по-разному. Как показала практика, были случаи, когда задолженность по теплу распределялась среди квартир, жильцы которых исправно вносили ежемесячные платежи.
Кроме этого, в принятом законе нет четкой инструкции относительно действий потребителей в случае, когда прибор допустил сбой. В СМИ была и не один раз информация, что в результате выхода прибора учета из строя, потребителям были выставлены счета на завышенные суммы. В итоге проблема с их оплатой была решена властями следующим образом: жильцам предоставили рассрочку по выплате образовавшегося долга.
Теплосчетчик относится к сложным приборам и может в любой момент дать сбой. Поэтому, чтобы исключить негативные последствия поломки, нужна дополнительная система контроля. Но данный момент в законе не нашел отражение.
Стоить ли устанавливать общедомовые счетчики на отопление, подробно на видео:
Дополнительная техническая информация
- Если расход тепла незначителен, а в отопительной системе большой напор, разрешена установка недорогих механических счетчиков. Когда наоборот, расход значителен, а напор небольшой, более точно потребление тепловой энергии зафиксирует электромагнитный или ультразвуковой прибор. Кстати, в большинстве своем устанавливаются общедомовые ультразвуковые приборы.
- Помимо тепла приборы учета фиксируют расход горячей воды, сейчас современные модели устройств учитывают теплоноситель, имеющий температуру менее 40 градусов, как холодный, что отражается на сумме оплаты за теплоснабжение.
- Полезным мероприятием для многоквартирного дома станет проведение энергоаудита, позволяющего обнаружить причины теплопотерь. После чего следует принять меры по их устранению. Безусловно, такие работы обойдутся дорого.
- Когда решено установить механический счетчик, помимо монтажа фильтров грубой очистки, необходимо в стальных трубах использовать магнитно-механический фильтр для задержки окалины и ржавчины. Он способен отфильтровать металлические частицы, имеющие настолько малые размеры, что они проходят через сетку.
teplospec.com
счетчик тепла, тепловая энергия для квартиры, квартирный прибор учета, индивидуальный
На теплосчетчике на отопление должна быть пломба В наши дни счетчики тепла на отопление охотно устанавливают многие хозяев квартир. И это очень разумно, потому, что при наличии такого приспособления оплата производится лишь за фактически учтенное тепло. И это означает, что можно на порядок снизить свои финансовые затраты на оплату коммунальных услуг. Производители счетчиков предлагают самые различные модели и виды приборов учета. Как же правильно выбрать счетчик учета тепла для своего частного дома?
Прибор учета тепловой энергии в квартире: преимущества установки
Сумма, уплаченная вами за отопление согласно индивидуального прибора учета окажется в несколько раз меньше, чем та, которую вам выставляет теплопоставляющая организация по невесть каким нормам. Причем, в стоимость услуги, рассчитанной предприятием, уже входит возмещение потерь тепла, которое происходит при транспортировке теплоносителя к вашему дому.
Установка счетчиков тепла позволит избежать «не ваших» затрат, и доказать именно то количество теплопродукции, которое вы получили.
В связи с этим, установка теплосчетчиков должна производится как можно быстрее, и быть вашей первоочередной задачей. Решить ее не составит огромного труда, так как современный рынок представлен огромным ассортиментом необходимых изделий.
Прибор учета тепловой энергии стоит регулярно отдавать на диагностику, чтобы убедиться, что он работает исправно
Преимущества установки счетчиков на тепло:
- Вы будете оплачивать только за тот объем тепловой энергии, который поступит непосредственно в вашу квартиру;
- При необходимости, или в зависимости от погодных условий, вы сможете регулировать поток тепла по своему усмотрению;
- Затраты на коммунальные услуги значительно снизятся.
Благодаря тому, что вы сможете контролировать объем тепла, который поступает в ваш дом, компания, подающая тепло уже не сможет заставить вас оплачивать за отопление, которое в ваш дом не поступало.
Квартирные счетчики тепла: узел действия и схема
Счетчики теплоэнергии на отопление пользуются все большей популярностью в квартирах, подключенных к центральному отоплению. Естественно, тем, у кого индивидуальная система обогрева помещения такие приборы устанавливать ни к чему, разве что ради интереса.

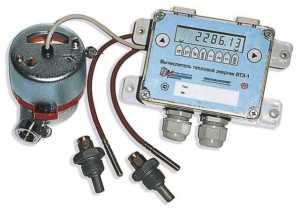

Теплосчетчики для учета объемов тепла состоят из таких основных элементов:
- Вычислительного модуля;
- Датчика, который осуществляет регистрацию температуры в количестве два штуки;
- Датчика расхода.
Все эти элементы объединены в один пластиковый корпус, который укомплектован патрубками для своевременного подключения счетчика к элементам передачи тепла от теплоносителя в помещение. Сейчас многие теплосчетчики оборудованы автономным питанием. Это позволяет приборам работать без источника электроэнергии.
Принцип работы теплосчетчика: какие виды приборов существуют
В данное оборудование встроены два датчика. Один из них это теплодатчик температуры, второй учитывает расход тепла. Задача первого – это измерение температуры, второго – производить вычисление объема расходуемого тепла.
В основу любого такого прибора учета положен тепловычислитель. Он является калькулятором, выдающим результаты подсчета. Чтобы определить данный показатель необходимо количество потраченного тепла, согласно счетчика, умножить на температуру. В результате вы получаете показания, согласно которым необходимо оплачивать за отопление.
В настоящее время в продаже имеется невероятное количество разновидностей приборов учета тепла, которые работают по аналогичному принципу. Различие в них состоит заключается лишь в объеме информации, которая сохраняется в архивах, а также в наборе встроенных функций.
Теплосчетчик может отличаться по размеру и форме
Можно выделить следующие виды теплосчетчиков:
- Механические теплосчетчики. Они осуществляют учет объема теплоносителя, который поступает в систему. В этом оборудовании для считывания показаний используется крыльчатка, располагаемая в корпусе счетчика. Движущееся тепло по трубам способствует вращению крыльчатки, которая движет вал со специальным барабаном с цифрами. Однако такие счетчики являются не очень надежными, потому как крыльчатка быстро засоряется и выходит из строя.
- Электромагнитные квартирные теплосчетчики. Такие приборы фиксируют движение горячей воды в корпусе путем фиксации отклонения вектора самого электромагнитного поля. Они являются усовершенствованными аналогами механического счетчика, однако загрязнение крыльчатки им не свойственно. Имеют на порядок большую точность учета и уверенно вытесняют с рынка своего предшественника.
- Вихревые приборы учета тепла. Они определяют турбулентность в потоке передвигающейся жидкости, которая омывает специально созданное для этого препятствие. Такие теплосчетчики на радиаторы и батареи можно монтировать и в горизонтальную разводку непосредственно возле отопительного прибора, и даже в вертикальный стояк. Данное оборудование хорошо работает и как бытовой, и как коммунальный тепломер.
- Ультразвуковые тепловые вычислители. Прибор так называется потому, что он фиксирует скорость звуковой волны, движущейся по участку определенной длины. Такое оборудование может работать бесконечно, так как в нем отсутствует движущийся элемент.
Недостатком ультразвукового счетчика можно считать высокую чувствительность к качеству теплоносителя. Он дает неверные показания, если мешает окалина или накипь. В связи с этим вихревые приборы не совсем подходят для старых металлических труб, и их желательно устанавливать перед фильтром.
Как установить приборы учета тепла в квартире: новые правила оформления документации
Если вы надумали устанавливать в квартире прибор учета потребляемого тепла, то имейте ввиду, что самостоятельная установка данных счетчиков в квартире недопустима.
В случае, если вы сделаете установку без согласования с соответствующими инстанциями, то вам могут отказать в регистрации, и все ваши затраты и надежды будут напрасными.
Если же вы все сделали правильно и вам переоформили ваш лицевой счет в теплосети, то нужно не забыть, что каждые четыре года прибор должен проходить проверку.
Для того, чтобы счетчик тепла правильно поставить и оформить, необходимо предпринять такие шаги:
- Получить разрешение у сбытующей тепло организации;
- Изучить выданные нею технические условия;
- Разработать проект и согласовать его с компанией, обеспечивающей теплоснабжение;
- Произвести монтаж прибора учета.
Самостоятельно устанавливать счетчик на отопление нельзя
При исчислении количества потребляемого тепла допустимая погрешность счетчика напрямую зависит от погрешности датчика температуры, измерителя расхода и исчислителя, обрабатывающего собранные величины. Обычно, для квартирного учета используют приборы, где допустимая погрешность при расчете потребляемого тепла колеблется в диапазоне от ±10 до ±6%. Получившаяся в реальности погрешность, возможно, окажется выше базовой, и будет обусловлена техническими характеристиками всех составляющих элементов.
Теплосчетчик индивид: как повысить теплоэффективность
Любые монтажные работы, связанные с обновлением или реставрацией системы отопления, в том числе и установка счетчика тепла, должны выполнять лишь специалисты. Не беритесь самостоятельно за монтаж данной конструкции.
Лишь организация, имеющая лицензию на проведение данного вида работ, имеет право устанавливать счетчики учета тепла.
Данная процедура, как уже отмечалось, поможет вам уменьшить затраты на отопление помещения. Однако, есть и другие способы снижения данных платежей.
Для того, чтобы энергоэффективность повысилась, вы можете:
- Поменять обычные окна на энергоемкие;
- Оборудовать систему «Теплый пол»;
- Утеплить стены;
- Установить в квартире теплый плинтус.
Если предпринять указанные выше меры в комплексе, правильно подобрать метод утепления, и научится пользоваться преимуществами счетчика тепла, то можно значительно снизить затраты на отопление при увеличении показателя тепла в помещении.
Какими бывают теплосчетчики на отопление (видео)
Не забывайте о том, что любой прибор учета, будь то коммунальный или индивидуальный, должен иметь сертификат и паспорт, который будет удостоверять его правильную и законную установку. Кроме того, один раз в четыре года, именно в паспорт заносят данные о произведенной проверке счетчика. И не пытайтесь остановить или отмотать показатели на счетчике. Цифровая база прибора фиксирует и показывает все, до мелочей, начиная от цифр и до букв, и ваше мошенничество будет раскрыто.
Добавить комментарий
teploclass.ru
Тепловой счетчик
Что такое приборы учета тепла или тепловой счетчик?
Тепловой счетчик представляет собой комплекс приборов, состоящий из теплового вычислителя и первичного преобразователя расхода и температуры (расходомеров).

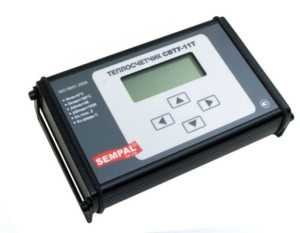

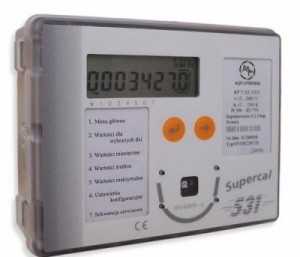

Тепловой вычислитель – компактное микропроцессорное устройство. На основании данных с первичных преобразователей о расходе теплоносителя и значениях температуры на входе и выходе отопительного контура он определяет количество потребленной тепловой энергии. По показаниям вычислителя производится оплата за потребленную тепловую энергию.
Функцией первичных преобразователей является перевод измеряемых величин (расход, температура, давление воды) в электрические сигналы понятные вычислителю.
Нередко вычислительный модуль теплового счетчика используется для мониторинга, накопления, обработки, хранения и передачи внешним устройствам информации, поступающей от других приборов учета. Классический вариант – совмещенный учет потребления тепла, горячей и холодной воды; но возможно и подключение газовых, электрических счетчиков, контрольно-измерительных приборов. Для реализации этого необходимо, чтобы у вычислителя теплосчетчика имелись дополнительные импульсные входы, а у подключаемых устройств – выходы. В одних случаях тепловые счетчики оснащаются такими портами стандартно, в других – опционально.
Как регулировать тепловой счетчик?
У многих сложилось представление, что тепловой счетчик позволяет экономить тепло, уже только одним своим нахождением в доме, но прибор учета позволяет только фиксировать количество тепловой энергии отпущенной абоненту и дает возможность платить деньги не за мифические нормативы, а за реальное потребление тепла. На этом полезность теплосчетчика заканчивается.
В каждом доме, как правило, есть люди, ответственные за тепловой счетчик и его регулировку. Такой человек регулярно спускается в подвал и контролирует, сколько тепла потребил дом. Если, по его мнению, потребление больше, чем в прошлом месяце, он начинает перекрывать вентиль и снижать расход тепла, экономя деньги жильцов. Основной критерий такого регулирования – платить меньше. За кажущейся простотой, скрываются «подводные камни». При однотрубной системе отопления очень важно, чтобы по каждому стояку был определенный расход, то есть определенное количество теплоносителя должно пройти за определенное время по конкретному участку трубопровода. Когда начинают прикрывать кран на тепловом счетчике, то соответственно уменьшают количество воды проходящей через систему и снижают расход по каждому отдельному стояку. Вследствие этого теплоотдача на первых отопительных приборах уменьшается на 1-2%, а на последних до 25-30%. Возникает разность температур в квартирах, расположенных даже на одном стояке. Чем дальше расположены квартирные стояки от теплового ввода, тем сильнее остывает теплоноситель, тем холоднее будет в дальних квартирах. Системе просто не хватает горячей воды, вспомним, что воду «придавили» на счетчике. Экономия тепла, от такой регулировки, вероятнее всего будет, но появится большая разница температур в квартирах одного дома.
Регулирование методом придавливания нежелательно еще и потому, что на узлах учета стоят шаровые краны. Шаровые краны относятся к запорной арматуре и предназначены только для работы в двух положениях: «открыто» и «закрыто». Работа в промежуточном, полуоткрытом положении приводит к тому, что запорный элемент крана – шар, усиленно изнашивается из-за механических примесей присутствующих в воде. В последствие, кран теряет герметичность и становится неработоспособным.
Что делать?
Прибор учета тепла не обеспечивает тепловой комфорт и экономию денежных средств одновременно, он лишь показывает, сколько тепла отпущено абоненту. «Придавливая» краном теплосчетчик, можно добиться экономии денежных средств, но одновременно ухудшается качество теплоснабжения дома. Существующие системы отопления не позволяют эффективно управлять теплопотреблением и снижать затраты за потребление теплоресурсов, одновременно сохраняя качество обогрева помещений. Необходимо применять комплексные решения. В первую очередь необходимо модернизировать теплоснабжающие предприятия, внедрять новое и энергоэффективное оборудование, применять иные подходы в тарифной политике.
Необходимо ограничить потери тепла путем снижения теплопроводности ограждающих конструкций здания (герметизация окон, установка пластиковых окон, утепление стен, крыш, подвалов и чердаков).
Инженерные системы в подвале требуют реконструкции, утепления установки индивидуальных автоматических тепловых пунктов. Автоматическое регулирование температуры теплоносителя на вводе в здание, позволит изменять температуру теплоносителя в зависимости от температуры наружного воздуха с обеспечением насосной циркуляции теплоносителя в системе отопления.
Необходимо применять индивидуальное автоматическое регулирование теплоотдачи отопительных приборов путем установки на них термостатических вентилей, которое позволит поддерживать комфортную температуру в помещении только тогда, когда там находятся люди, снижать температуру в ночное время или в период, когда в помещении нет людей.
Это интересно (применение тепловых счетчиков)
Говорить о реальной заинтересованности в сбережении тепловой энергии конечных пользователей можно лишь при наличии поквартирного учета. При горизонтальной разводке труб отопительной системы, когда теплоноситель поочередно обходит все отопительные приборы в квартире, а затем возвращается в магистраль, организовать учет не так сложно: достаточно установить комплект теплового счетчика.
Однако большинство российских многоэтажных домов обогревают системы с вертикальной разводкой труб, и на одну квартиру может приходиться от двух до шести стояков (каждый обслуживает один или два отопительных прибора). Чтобы осуществить учет тепла, необходимо установить на каждый радиатор отдельный тепловой счетчик. Таким образом, для двухкомнатной квартиры потребуется четыре или пять приборов учета тепла, что делает это мероприятие весьма дорогостоящим.
В мировой практике решение вышеуказанной проблемы было найдено в использовании распределителей затрат тепловой энергии. В этом случае тепловой счетчик монтируется только на вводе системы теплоснабжения в здание, а на каждый радиатор в квартире устанавливается небольшой энергонезависимый прибор – распределитель затрат тепла. Некоторые модели распределителей оснащают встроенным радиопередатчиком или интерфейсом проводной связи, что позволяет включить их в автоматизированную систему считывания показаний и мониторинга потребления тепловой энергии. Питание приборов осуществляется от встроенных литиевых батарей с продолжительным сроком службы.
Распределитель затрат на отопление (распределители) – электронный прибор измеряющий температуру радиатора и комнаты и по ним высчитывающий количество единиц тепла как долю от общедомового потребления. Распределитель затрат устанавливается непосредственно на поверхность каждого радиатора в квартире. Стоимость распределителя невелика и суммарные затраты на создание поквартирной системы учета тепла (включая стоимость необходимых дополнительных комплектующих и стоимость работ по монтажу) оказывается существенно ниже системы с применением тепловых счетчиков. Число распределителей должно быть не менее 50% от числа радиаторов в доме. При стопроцентной установке распределителей точность расчетов максимальная. Вычисления сложны и требуют аппаратуры снятия показаний и специальных программных продуктов с итерационными процедурами сведения баланса.
Распределители используются в домах с вертикальной разводкой отопления. Для точного учета все радиаторы должны быть одинаковыми.
xn--b1ahhahznja9a.xn--p1ai
Монтаж счетчиков тепла в квартире своими руками
Узнайте какие счетчики учета тепла лучше
С приближением холодов отопительные радиаторы в квартирах стали теплыми, а в некоторых домах даже горячими. Происходит это потому что батареи, висящие на стене, заполняются горячей водой, собственно они и отапливают комнаты, а тепло, как известно, помогает нам перезимовать зиму и не замерзнуть от февральских морозов.
Благодаря теплу мы чувствуем себя дома комфортно. Так сложилось, что отопление входит в квартплату, а цену (норматив) на него в ГосЭнерго берут можно сказать с потолка. Чтобы уменьшить плату за отопление многие владельцы квартир сегодня устанавливают счетчики учета тепла, подобие тем, что на электроэнергию, горячую и холодную воду, газ. В этой статье вы узнаете какие счетчики учета тепла существуют, как они установка и какие лучше выбрать.
Итак, начнем с того, что нужно сделать, чтобы в квартире появились счетчики учета тепла.
Заключаем договор на установку счетчиков теплоэнергии
- – Требуется, чтобы в многоквартирном доме был установлен общедомовой счетчик и общее кол-во квартир, подключивших счетчики учета тепловой энергии, должно составлять не менее 75%, т.е. из 100 кв. должно быть подключено 75 жильцов.
– Проверить технические условия, возможен ли вообще вариант установки счетчиков тепла в вашей квартире.
– Обратится с письменным заявлением об установке прибора учета тепловой энергии в жилищную организацию.
– После обращения из организации вас должны направить к поставщику тепла ГорЭнерго, ТеплоКанал и т. п.
– Следующее действие обращение в лицензированную фирму занимающуюся установкой тепловых счетчиков чтобы получить проект установки и пригласить специалиста для монтажа приборов.
– Далее идете в магазин за счетчиком и покупаете, какой вам лучше всего подходит.
– Мастер, который будет вам устанавливать прибор учета тепла, должен обязательно иметь лицензию на установку такого рода теплооборудования.
– Установив счетчик, обращаетесь к поставщику тепла, приходит сотрудник от их лица и ставит пломбы.
После составления акта вы должны подписать бумаги, в которых вы соглашаетесь, что оплачивать тепло вы теперь будете по новому счетчику. Конечно, чтобы установить счетчики тепла в комнатах квартиры нужно оббить каблуками многие пороги кабинетов, но это стоит свеч, ведь установив счетчики в доме и квартирах, вы будете экономить деньги на тепле! Если верить газете «Аргументы и Факты» и другим источникам, то общая экономия составит 50% от фиксируемой суммы, которую жильцы платят сегодня по навязанным им нормативам.
Теперь вы знаете, что нужно сделать, чтобы установить счетчики тепла. А теперь перейдем к их выбору.
Какие счетчики тепловой энергии лучше выбрать?
На данный момент на рынках представлены 2 вида счетчиков потраченного тепла: Квартирные и промышленные, кроме этого они делятся по принципу работы и устройству: тахометрические, ультразвуковые, электромагнитные, вихревые. Некоторые из перечисленных видов счетчиков тепла в вертикальные трубы не встраиваются!
Квартирные счетчики тепла представляют собой прибор небольших размеров с каналом не более 15-20 мм. Диапазон измерения тепла может колебаться от 0,6 до 2,5 м3/ч. Тепло ими измеряется по принципу электромагнитного, ультразвукового, турбинного, вихревого действия. Чтобы вести более точный учет потраченного тепла используется расходометр. Оправданность установки расходометра не всегда оправдана, так как нужно знать температуру на входе и выходе теплотрассы, давление в трубопроводе, объем потраченного теплоносителя, его плотность. При этом квартирные счетчики должны учитывать диапазон измерения температур в разные сезоны года.
Виды теплосчетчиков и принципы работы

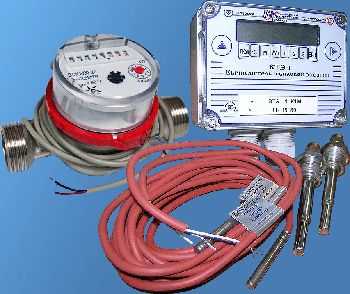

Тахометрический
Это счетчики механического действия. По устройству они разделяются на винтовые, крыльчатые, турбинные. Принцип работы механических теплосчетчиков довольно прост. Прибор подсоединяется к горизонтальному трубопроводу общедомовой отопительной системы и подсчитывает, сколько через него протекло горячей воды, ведь именно она нагревает батареи отопления и в комнатах становиться тепло. Конечно, такие теплосчетчики стоят не так дорого, но чтобы они не засорились ржавчиной и грязью, которой предостаточно в системе отопления, перед приемом воды потребуется установить фильтр, который будет препятствовать засорению прибора и его быстрого выхода из строя. В итоге цена установки значительно возрастает и выходит, что установить другой вид счетчика обойдется всего на 15% дороже.
Кроме всего сказанного из недостатков механических приборов учета тепловой энергии выделяется потеря давления воды в системе отопления, их нельзя использовать при повышенной жесткости воды, нежелательно при наличии в ней ржавчины, окалин, мелких частиц металла и т. п.
Ультразвуковые
Модификаций ультразвуковых теплосчетчиков большое множество, но принцип действия у всех одинаков. Отличаются ультразвуковые счетчики тепла только видом расходометра, который подсчитывает параметры горячей воды. Ультразвуковой теплосчетчик может устанавливаться на трубе с прямым или обратным потоком. Например, такой вариант монтажа: датчик стоит на входе воды перед радиатором, а излучатель на выходе после батареи.
Принцип работы теплосчетчика заключается в том, что излучатель подает ультразвуковой сигнал через жидкость, а приемник принимает его и на табло вычислителя высвечиваются данные полученные в ходе анализа запрограммированной начинкой теплоприбора. Этот подсчет называется «ультразвуковой принцип открытой струи» и он запатентован.
При установке преобразователя расхода воды стрелка на корпусе прибора должна совпадать с направлением потока жидкости. При установке преобразователя необходимо соблюдать требуемые меры предосторожности. Чтобы определить хватит ли места для установки прибора, к нему прилагается специальная таблица с размерами приборов. Датчики температуры устанавливаются в той же цепи, что и преобразователь. Температурный датчик может быть встроен в погружные гильзы, тройник или шаровый кран.
Питание электроники происходит от литиевой батарейки.

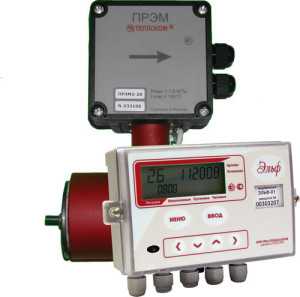

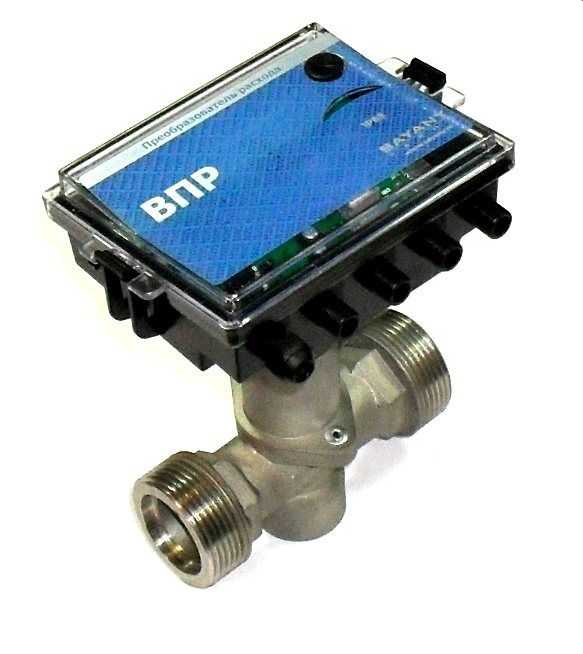

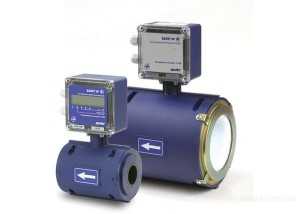

Электромагнитные
Электромагнитные счетчики могут быть установлены на открытой и закрытой системе теплоснабжения в зависимости от правил учета теплоносителя и тепловой энергии. Такой вид счетчиков хорошо использовать для подсчета потраченного тепла в квартире, но обходится по цене он дорого! Электромагнитный счетчик может подсчитывать давление водоснабжения и теплоснабжения, расход температуры. В процессе работы прибор автоматически высчитывает объем и массу теплоносителя, накопленное тепло и высвечивает параметры на цифровом мониторе. Прибор работает по принципу явления электромагнитная индукция.
Электромагнитный счетчик устроен из 3 частей:
– Первичный преобразователь (ППР)
– Электронный блок (работает от батарейки или сети)
– Датчики температуры
Первичный преобразователь может быть установлен в горизонтальном, наклонном или вертикальном положении, но только, если рабочая зона заполнена жидкостью. Диаметр трубы должен совпадать с фланцем теплоприбора, если он больше или меньше, тогда используются переходники. Термопреобразователи устанавливаются в подающую и обратную трубу, желательно ближе к входу и выходу труб на объект, где будет измеряться тепло. Установка термопреобразователей осуществляется под углом 45 градусов, так чтобы датчик тепла был размещен по оси потока и находился выше него.
Вихревой
Вихревой счетчик работает по принципу дорожки Карно. Создается искусственная помеха на пути потока жидкости, вода его огибает, и возникают вихревые потоки, а изменение их частоты прямо пропорционально скорости потока. Этот тип приборов применяется для измерения пара и воды. Устройство вихревого счетчика воды:
– Поворачивающегося счетного механизма
– Пластины
– Корпуса
– Фильтра
– Теплообтекателя
Такие счетчики тепла устанавливаются на трубу в горизонтальном положении между 2 патрубков.
Последний вид теплосчетчиков – это радиаторный распределитель тепла, который устанавливается на батарею в квартирах с несколькими стояками отопления. Стоит отметить, что экономия на плате за тепло после установки такого вида счетчика может составить 25 – 40 и 70%!
Радиаторный распределитель тепла высчитывает не абсолютную, а относительную температуру радиатора системы отопления. Абсолютный подсчет производится по факту показаний распределителя и общедомового счетчика. Расчет платы за индивидуальное потребление тепла осуществляется по методике утвержденной Госстроем РФ.
Принцип действия основан на снятии показаний температуры поверхности радиатора и внутри комнаты. Величина температуры в комнате запрограммирована в приборе и является постоянной 20 градусов, а с поверхности батареи замер производится 1 раз в 3 минуты. Монтаж радиаторного распределителя тепла не требует врезки в отопительную систему. Прибор фиксируется непосредственно на радиаторе отопления. Место крепежа и крепления подпираются в зависимости конструкции батареи.
Помните, что устанавливая прибор учета тепла, вы должны учитывать общую потерю тепла, которое уходит через двери, окна, швы бетонных перекрытий, вентиляционную шахту и т. п. Особенно, если вы отапливаете помещение электрическими приборами. Если вы хотите экономить больше на отоплении, тогда ваша квартира должна быть хорошо утеплена. В этом случае в комнатах будет постоянная температура, и приборы это зафиксируют, а вы увидите результат на квитанции за отопительные услуги.
Оставляйте свои комментарии и подписывайтесь на обновления нашего сайта http://v-kvartiremont.ru. Ссылка находится в нижней части сайта.{jcomments on}
v-kvartiremont.ru
Приборы учета тепла
Приборы учета тепла необходимы для того, чтобы правильно организовать учет потребляемой тепловой энергии, а также количество горячей воды в жилых помещениях, на предприятиях промышленности. Кроме этого, такие счетчики помогают организовывать систему получения информации о количестве использованных энергетических ресурсов дистанционным способом.
Общая информация
Счетчики тепла по сфере применения делятся на две большие группы: устанавливаемые в квартирах и, так называемые, домовые (или промышленные). Также механизмы можно разделить на механические и ультразвуковые.
Необходимо помнить о том, что счетчик представляет собой весьма сложный комплексный механизм, который требуется не только правильно подобрать, но и знать, как правильно его устанавливать и обслуживать в будущем. Хотя сейчас, когда технологии продвинулись далеко вперед, все счетчики выпускаются, ориентируясь на то, чтобы они работали в автоматическом режиме, самостоятельно фиксируя все показатели, вычисляя количество использованного тепла и сохраняя полученную информацию в памяти, которая не зависит от электроэнергии. Поэтому пользоваться таким механизмом достаточно легко. Давайте подробнее рассмотрим, какими они бывают.
Виды приборов учета тепла
Типов счетчиков очень много, рассмотрим подробнее некоторые из них.
Квартирные приборы для подсчета тепловой энергии
Внешне данные приборы представляют собой механизмы весьма небольших размеров, имеющие канал, не превышающий 15-20 мм. Диапазон измерения теплоносителя колеблется в пределах 0,6-2,5 м3/ч. Данные механизмы характерны тем, что имеют несколько вариантов методов подсчета расхода электроэнергии: электромагнитный, турбинный и вихревой.
Чтобы правильно выбрать метрологические показатели расходомера, как правило, стараются воспользоваться прибором, обладающим самой высокой точностью из возможных. Однако это не всегда стоит делать. Ведь, чтобы точно измерить количество энергии, которая тратится на обогрев помещения, требуется знать не только то, каков объем расхода теплоносителя, а еще и его плотность, давление в трубах, температуру на входе и на выходе.
Учитывая смену сезонов года, квартирные счетчики оснащены минимум двумя диапазонами измерений. Если же диапазон всего один, то это значит, что он достаточно широкий.
Промышленные приборы для подсчета тепловой энергии
Это механизмы, имеющие достаточно крупный диаметр у каналов, который колеблется в диапазоне от 25 до 300 мм. В свою очередь, диапазон теплоносителя составляет около 0,6-2,5 м3/ч, но не более.
Механические приборы для подсчета тепловой энергии
Представляют собой достаточно простую конструкцию. Механические счетчики для подсчета тепла состоят из прибора, называемого тепловычислителем, а также водосчетчиков механического роторного или крыльчатого типов.
Данные приборы учета тепла считаются самыми дешевыми. Однако стоит помнить, что при этом к общей стоимости обычно добавляется сумма за специальные фильтры, которые в обязательном порядке ставятся перед каждым тепловым счетчиком механического типа. Но, даже несмотря на это, окончательная цена данной конструкции ниже минимум на 10-15%, по сравнению с другими видами тепловых счетчиков. Правда, применимо это исключительно для трубопроводов, имеющих диаметр до 32 мм.
Есть у механических теплосчетчиков и недостатки. Например, к ним можно отнести тот факт, что счетчиками ни в коем случае нельзя пользоваться, если в трубах течет вода с очень высокой жесткостью, а также, если в ней имеются посторонние частицы, ржавчина, накипь, поскольку все это может попросту засорить фильтры и расходомеры.
Ультразвуковые счетчики для подсчета тепловой энергии
Данные приборы имеют множество разнообразных модификаций. Однако общий принцип работы один у всех механизмов. Состоит он в следующем: на одной трубе друг против друга прикрепляются два прибора – излучатель ультразвукового сигнала и приемник такого сигнала. Сначала излучатель отправляет сигнал, который проходит сквозь водяной поток. Через определенное количество времени приемник получает сигнал. Время задержки сигнала в точности равняется скорости движения воды в трубе.
Таким образом, можно узнать, сколько жидкости тратится. На сегодняшний день на рынке имеется около десяти видов ультразвуковых счетчиков. Помимо стандартных действий, данные счетчики могут регулировать подачу теплоносителя по двум независимым каналам.
В данной статье мы рассмотрели приборы учета тепла и классифицировали их. Как видите, выбрать то, что нужно именно вам, становится совсем несложно. Главное — вдумчиво подойти к решению данного вопроса.
ultra-term.ru
Выбираем счетчик на отопление
Выбор счетчиков отопления
Как правильно выбрать счетчик на отопление? Не подобрать, а именно выбрать. Кому-то может показаться, что из огромного разнообразия предлагаемых марок и моделей сделать это не составит большого труда. Но учтите, что самостоятельно выбранный прибор может не подойти вам по проекту.
Поэтому выбор счетчика лучше доверить организации, которая будет выполнять для вас проект. Но учтите, что сегодня в новостройках можно встретить отдельных людей, предлагающих эти услуги. Не стоит рисковать, ведь нет никакой гарантии, что они все сделают по нормам и правилам, соответствующим СНиП. Кроме того, вся их работа может только проектом и ограничиться, а согласовывать и утверждать его вы будете самостоятельно.
Поэтому в ваших интересах следовать букве закона, в котором говорится, что все работы, связанные с узлом учета отопительной системы, могут производить организации, получившие лицензии Главгосэнергонадзора. В настоящее время такие разрешительные документы имеют саморегулирующие организации — СРО.
В каком порядке вам действовать?
Порядок действий при установке тепловых счетчиков
Цепочка действий от ваших планов до установки тепловых счетчиков такова:
- Выбираете прибор.
- Согласовываете с энергоснабжающей организацией.
- Проектировщики изготавливают проект и подбирают для вашей квартиры или дома контрольный прибор, который будет соответствовать параметрам всей отопительной системы.
Но здесь есть один нюанс, который часто ставит потребителей в тупик — можно ли доверять, а точнее, согласовывать счетчик с энергоснабжающей организацией? Ведь она — сторона заинтересованная. На этот вопрос можно ответить другим вопросом — вы или специалисты больше знают о приборах? Естественно вторые, поэтому доверьтесь профессионалам.
В процессе производства все счетчики отопления проходят несколько уровней контроля, да и перед установкой монтажники проведут ряд тестов. Но это стандартная проверка в «тепличных условиях». В жизни все по-другому. Ведь вода в системах отопления отличается от той, которую используют при тестах. Поэтому и показатели могут быть разными. А если вы поставите свой счетчик, и показания окажутся заниженными, вас просто замучают проверками. И будьте уверены — специалисты докажут несоответствие, так что дело может дойти до суда. А это вам надо?
Несколько аргументов против самостоятельного выбора счетчиков
Так почему же энергетики против тех приборов, которые вы выбираете самостоятельно?
- Во-первых, они при выборе опираются на свой большой опыт эксплуатации всех моделей счетчиков. У вас такого опыта нет.
- Во-вторых, энергетики прошли уже не через одни судебные тяжбы, поэтому они делают все, чтобы не наступать на те же грабли повторно.
- В-третьих, профессионалы точно знают, какие приборы обслуживать легче, а какие сложнее.
- В-четвертых, в вашем городе может не оказаться сервисных центров для определенных моделей счетчиков. Поэтому невозможно будет провести ремонт, либо не окажется нужных запасных частей.
- В-пятых, многие модели не взаимозаменяемы. Если вдруг придется снимать счетчик, выработавший свой ресурс или просто вышедший из строя, то заменить его будет нечем из-за отсутствия точно такого же.
Но чаще всего энергетики отдают предпочтение тем моделям, парк которых присутствует в вашем регионе или городе.
Учет тепла – счетчики
Конечно, по закону вам никто не вправе отказать в установке выбранного вами счетчика, если он имеет соответствующий сертификат. Но учтите, что не всегда в вашем городе или районе могут найтись специалисты, обслуживающие тепловые счетчики на отопление всех марок и производителей.
Категорически отказать в монтаже теплосчетчика энергетики могут только в одном случае — если в котельной установлена автоматическая система управления, которая занимается контролем и сбором информации с приборов учета тепловой энергии.
В этом случае энергоснабжающая организация вправе сама выбирать счетчики, потому что их придется завязать на АСУ. Но это только на пользу потребителям.
Почему?
- Все показания снимаются автоматически, а не вручную.
- Показания приборов будут точными и достоверными, потому что за этим следит автоматика.
- Нет необходимости постоянно бегать и сверять показатели.
- Услуга в большинстве случаев бесплатна.
По каким параметрам нужно выбирать счетчик для отопления?
Счетчик тепла
Итак, вы все же решили установить свой счетчик, но не знаете, как его правильно выбрать. Для этого необходимо учесть некоторые параметры теплоносителя (воды) и самой системы отопления. Поэтому выясните:
- Отапливается ли подвал, и есть ли в нем освещение с вентиляцией — поскольку обычно тепловой узел устанавливают в подвале.
- С какой точки в подвал входят отопительные трубы — по правилам тепловой узел должен находиться вблизи задвижек.
- Каково качество воды.
- Какое давление у теплоносителя — обычно этот показатель энергетики указывают в тепловом узле.
- Какова температура теплоносителя и способ ее регулировки.
- Сколько труб входит в дом, и какие трубы используются в системе отопления.
- Произведена ли теплоизоляция труб, и каким материалом.
- Сколько квартир в доме и общее количество проживающих.
- Существует ли линия циркуляции горячей воды.
Если все эти данные вы соберете самостоятельно, то можете спокойно выбирать и счетчик. Но вряд ли вам удастся это сделать даже за пару недель. Так стоит ли заморачиваться? Не лучше ли переложить все на проектировщиков, о чем и идет речь.
Предварительный отбор
И все же для вашего успокоения и для ясности темы разговора выберем теплосчетчик по данным параметрам.
Счетчик с автономным питанием
Если качество теплоносителя оставляет желать лучшего, а тем более, если подается агрессивная горячая вода, то механические приборы устанавливать нельзя. Разница давления внутри отопительной сети на входе и выходе не должна превышать 0,7 кг/кв см. Если данный показатель больше, то опять механические приборы не устанавливают. Исключены также ультразвуковые и вихревые счетчики.
На время отключения электричества показания счетчика не будут фиксироваться. Поэтому, если в вашем районе свет отключают часто, придется устанавливать счетчик с автономным питанием. Для чего в его конструкции вставлены батарейки.
Если места для установки прибора не так много, как хотелось бы, то вам подойдут электромагнитные устройства. Но учтите, что они значительно реагируют на влажность. А вот вихревые приборы подобной реакцией не отличаются. Но с ними много проблем, если вместе с теплоносителем в систему попадает воздух. Такой счетчик будет врать, и поверьте, не в вашу сторону. К тому же такие счетчики плохо работают, если кто-то из соседей ворует электроэнергию.
Виды счетчиков для отопления
Счетчик тепловой энергии ультразвуковой
Современные производители предлагают 4 вида теплосчетчиков:
- Ультразвуковые.
- Электромагнитные.
- Вихревые.
- Механические.
Чем они отличаются между собой?
Ультразвуковые
Принцип работы ультразвуковых приборов учета основан на измерении времени прохождения сигнала от источника до приемника. А это зависит от скорости движения потока теплоносителя.
У данного вида есть свои подвиды:
- Корреляционные
- Временные
- Частотные
- Допплеровские
Но все они хорошо работают в чистой воде. Если в теплоносителе появляются примеси в виде окалин или песка и даже воздушные пузыри, то счетчики работают с большими отклонениями в показаниях.
Электромагнитные
Теплосчетчик электромагнитный микропроцессорный
Электромагнитные счетчики работают по принципу образования электрического тока в процессе прохождения жидкости через магнитное поле. У них достаточно большая метрологическая стабильность, но если в теплоносителе появляются примеси, то прибор работает нестабильно.
К тому же часто появляются погрешности, если контакты и провода начинают окисляться.
Вихревые
Комплекс измерительный ЭЛЬФ
Принцип работы вихревых счетчиков основан на законах физики.
Известно, что при движении потока жидкости или воздуха за препятствием, возникшем перед потоком, происходят вихревые аномалии. Это явление и легло в основу конструкции прибора.
Подобный вариант очень удобен. Его можно устанавливать как на горизонтальных, так и на вертикальных поверхностях. При этом вовсе не обязательно наличие прямолинейных участков перед и после прибора.
Не реагирует счетчик и на металлические примеси. А вот воздух внутри теплоносителя сразу же увеличивает погрешность показаний.
Механические
Механические счетчики — это самые простые устройства.
Они имеют несколько подвидов:
- Турбинные
- Крыльчатые
- Винтовые
Эти устройства практически лишены тех дефектов, которые свойственны трем другим приборам. Принцип их работы заключается в том, что поступательное движение теплоносителя преобразуется во вращательное движение учетного механизма. Еще совсем недавно эти устройства были не самыми эффективными, поскольку на их работу влияла и вода, и примеси в ней. Но сегодня многое изменилось. Установка перед прибором магнитно-сетчатых фильтров решила все проблемы.
Счётчик тепла квартирный
А вот с водой приходится мириться. Если внутри системы отопления вода очень жесткая, то устанавливать механический теплосчетчик нельзя. Да и давление теплоносителя, которое скачет то вверх, то вниз, не придает ему качества в плане сбора информации.
И немного о таком показателе, как расход. Устанавливаемый расходомер имеет свой номинальный расход, то есть, то оптимальное количество воды, которое он может зафиксировать без погрешностей. В случае если фактический расход больше номинального, повышается вероятность выхода из строя самого устройства из-за быстрого износа узлов и деталей.
Но если расход по факту меньше, что тоже не очень хорошо, может произойти «зарастание» прохода, то есть, механизм не будет самоочищаться.
Теперь вы можете сориентироваться в теплосчетчиках и сделать правильный выбор. Но, и об этом мы говорим уже не в первый раз, оставьте эту прерогативу энергетикам. Они не только правильно подберут для вас квартирный счетчик отопления, но и выполнят монтаж, изготовят проект и будут постоянно проводить обслуживание. Так что с ними надо дружить.
Похожие записиКомментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.gidotopleniya.ru
