Тихий дом – мечта или реальность?
В начале 2017 года Gyproc («Гипрок») представил российскому рынку новинку – шумоизоляционную систему Gyproc «ТихийDOM». Приобрести ее можно в магазинах всемирно известной сети по продаже товаров для строительства и ремонта, «Леруа Мерлен».
Gyproc – всемирно известный бренд, входящий в состав строительного концерна «Сен-Гобен», который ассоциируется у большинства людей с инновационными продуктами для внутренней отделки помещений. Одной из приоритетных задач компании является создание комфортной среды для работы, учебы и отдыха человека.
По данным Всемирной организации здравоохранения, в современных городах с 80-х гг. XX века уровень шума растет в среднем на 20% за десятилетие. Работая над данной проблемой, специалисты Gyproc разработали уникальное продуктовое решение – Gyproc «ТихийDOM».

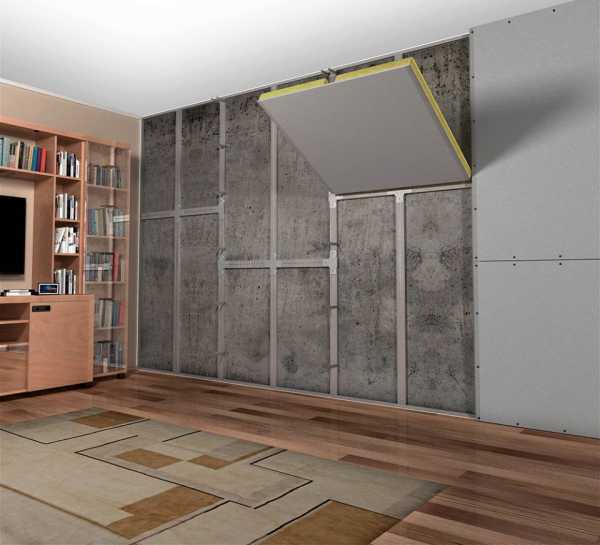

Gyproc «ТихийDOM» – это система для облицовки стен, которая обеспечивает отличную звукоизоляцию и помогает снизить уровень воздушного шума минимум до 12 децибел: именно столько составляет разница между громким пением и разговором шепотом.

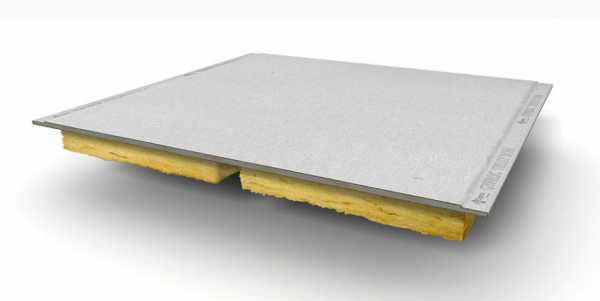

Главным элементом системы является звукоизоляционная панель размером 1500х900 мм и толщиной 15 мм. Панель состоит из суперпрочного акустического листа и звукоизоляционной минераловатной плиты высокой плотности, которые надежно склеены между собой. Минеральная вата размещена на листе с необходимыми отступами для максимального удобства монтажа. В систему также входят все необходимые для сборки каркаса комплектующие и инструкция по установке, упакованные в отдельную компактную коробку. Толщина смонтированной системы составляет всего 45 мм, что значительно минимизирует потерю полезной жилой площади.
Также одним из главных преимуществ продукта является высокая прочность системы: панель Gyproc «ТихийDOM» выдерживает нагрузку до 65 кг на один дюбель-бабочку. Это дает возможность повесить на стену большой телевизор или шкаф для посуды. Компактная упаковка позволит покупателю довезти товар на легковом автомобиле и без усилий поднять его на любой этаж без грузового лифта. Все используемые в системе материалы являются экологически чистыми и безопасными для здоровья человека и окружающей среды.
Вместе с новым продуктом Gyproc также представил услугу «техническая поддержка». Позвонив по телефону «горячей линии», указанному в инструкции к продукту, покупатель может получить у инженеров Gyproc консультацию по системе «Тихий DOM» и ее установке.
ardexpert.ru
Готовый проект шумоизоляции Тихий дом
Посторонние звуки – это фактор, который отвлекает на работе и раздражает дома, когда так хочется полноценного отдыха. Стабильно повышенный уровень шума усиливает ощущение усталости, которая будет накапливаться, а со временем шум может стать одной из причин нервного расстройства. Выделяют два вида шума: тот, который распространяется в воздушной среде (звуки телевизора, громкий разговор и т.п.) и тот, который распространяется через твердые тела (стук по батареям, работа молотком и т.п.). В квартирах жильцы, как правило, страдают от обоих видов шумов. Причина тому – недостаточная звукоизоляция, с одной стороны, и тенденция к увеличению источников шума с ростом городов, с другой.

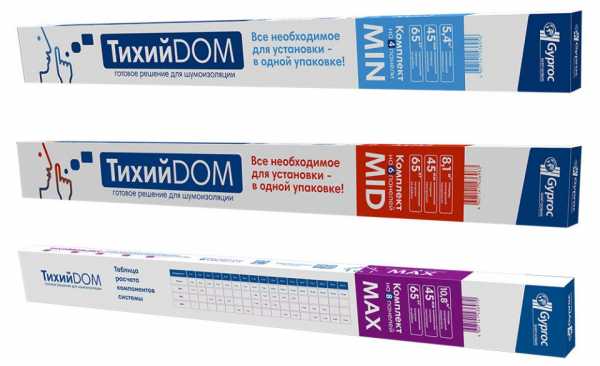

Готовый комплект шумоизоляции: решите проблему шума раз и навсегда!
Для того, чтобы снизить уровень шумности, инженеры ищут современные пути решения проблемы. Одним из таких решений является готовая шумоизоляция. Такая система призвана понижать уровень звукового давления в момент прохождения звуковой волны через какую-либо преграду. Такие системы имеют следующие преимущества:
- простота монтажа;
- высокая эффективность;
- доступная цена.
Готовый комплект шумоизоляции работает сразу в двух векторах:
- обеспечивает звукоизоляцию, благодаря чему звуки, доносящиеся от соседей, отражаются, и вы их не слышите;
- обеспечивает звукопоглощение: волны звука, источником которых является ваша квартира, поглощаются звукоизоляционными материалами комплекта, и ваши соседи не слышат вас.
Для того, чтобы создать проект шумоизоляции, работающий максимально эффективно, важно включить в него изоляцию звука и со стороны стен, и от потолка.
Купить материалы для шумоизоляции потолка в квартире, а также стен можно в интернет-магазине Леруа Мерлен. У нас вы сможете приобрести панель звукоизоляционную, наборы для ее установки и другие составляющий проекта шумоизоляции по низким ценам. Мы предлагаем товары высокого качества от лучших производителей.
leroymerlin.ru
~Тихий Дом~ ИНФО. Новости
Изоляция воздушного шума в помещениях
В современном строительстве несущие ограждающие конструкции, как правило, проектируются уже с учетом их звукоизолирующей способности, которая в первую очередь определяется их массивностью. При этом диапазон значений изоляции воздушного шума конструкциями стен и перекрытий колеблется в интервале Rw = 45 – 55 дБ. С точки зрения задачи увеличения звукоизоляции данные исходные значения называются собственной звукоизоляцией конструкции.
Практика показывает, что в настоящее время индекс изоляции воздушного шума для межэтажных перекрытий и стен между квартирами должен быть не менее Rw = 62 дБ (на 8 дБ выше самых строгих норм). Только при таком показателе звукоизоляции можно реально говорить об акустическом комфорте. Однако даже перекрытие с индексом 62 дБ не сможет обеспечить полной тишины в помещении спальной комнаты, если, к примеру, сосед сверху поздним вечером решил посмотреть в своем кинотеатре новый боевик. При этом индекс изоляции воздушного шума для межкомнатных стен желателен не менее Rw = 52 дБ, что также на 5 дБ выше самых жестких для этого случая норм СНиП-23-03-2003.
Дополнительные конструкции и материалы для шумоизоляции
Если звукоизоляции существующих ограждающих конструкций недостаточно, ее увеличивают с помощью дополнительных конструкций, а также использовуют специальные материалы для шумоизоляции. Эффективность этих мер оценивается значениями дополнительной звукоизоляции воздушного шума. При этом в силу объективных физических причин величины значений дополнительной звукоизоляции колеблются в интервале ∆Rw = 0 – 20 дБ.
Повышение звукоизоляции путем увеличения массы конструкции считается малоэффективным мероприятием. К примеру, увеличение толщины кирпичной стены (с полкирпича до целого) приводит к повышению индекса Rw не более чем на 6 дБ. При этом в два раза возрастает нагрузка на основание, а толщина дополнительной конструкции составляет 120 мм. Необходимость специальных материалов для шумоизоляции очевидна!
Основные принципы эффективной дополнительной звукоизоляции известны уже очень давно – должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев, в которых используются материалы для шумоизоляции с различными свойствами. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и, тем самым, затухает. Благодаря этому звукоизолирующая способность конструкции существенно возрастает. Однако, вся сложность состоит в практической реализации таких конструкций.
Недостатки существующих решений
Для традиционных каркасно-обшивных облицовок наличие жестких связей (звуковых мостиков) между стеной (перекрытием) и каркасом облицовки существенно ограничивает их звукоизолирующую способность, несмотря на наличие внутри эффективного материала для шумоизоляции – звукопоглотителя, а также нескольких листов обшивки. Через звуковые мостики вибрации практически без потерь передаются на финишные листы облицовки и благополучно переизлучаются ими в защищаемое помещение. В таком случае из потенциально возможных 10 – 15 дБ дополнительной звукоизоляции по факту остается от 2 до 6 дБ при общей толщине конструкции более 100 мм. Однако есть мощная сила, по сей день «лоббирующая» выполнение таких конструкций. Это строители-отделочники, которые, руководствуясь желанием сделать все как можно прочнее и надежнее, исключают из конструкций необходимые материалы для шумоизоляции, даже штатные упругие прокладки (типа ленты «Дихтунгсбанд» производства концерна «Кнауф»), не говоря уже о более сложных в монтаже упругих элементах.
Новые материалы для шумоизоляции от воздушного шума
В данных условиях достаточно удачной оказалась попытка создать конструкцию дополнительной звукоизоляции, полностью готовую к применению. Речь идет о панельной системе ЗИПС, выпускающейся с 1999 года в различных модификациях. В данной системе технологически решены основные проблемы недостаточной звукоизоляции широко распространенных материалов для шумоизоляции – каркасно-обшивных облицовок: отсутствует каркас, панели монтируются к защищаемой поверхности только через виброизолированные узлы креплений. К боковым стенам и перекрытию торцы панелей примыкают через упругие прокладки. Благодаря этому панельная система ЗИПС имеет индекс дополнительной изоляции воздушного шума Rw = 9 – 18 дБ при толщине 50 – 130 мм.
Звукоизолирующие подвесы
Задача увеличения звукоизоляции широко распространенных каркасно-обшивных облицовок путем незначительного дополнения их конструкции по-прежнему является крайне актуальной. Для повышения звукоизолирующей способности таких облицовок принципиальное значение имеет устройство узлов крепления каркаса к защищаемой поверхности. Новое разработанное и апробированное решение представляет собой подвес-крепление Виброфлекс, представляющий собой металлическую обойму с рабочим прокладочным элементом, выполненным из специального эластомера «Sylomer».
На сегодняшний день выпускаются два типа креплений «Виброфлекс»: стеновой и потолочный, предназначенные, соответственно, для монтажа каркасных звукоизолирующих облицовок и подвесных потолков.
В результате существующие материалы для шумоизоляции работают значительно эффективнее. Подвесной каркасно-обшивной звукоизолирующий потолок толщиной 150-200 мм на подвесах «Виброфлекс», увеличивает индекс изоляции воздушного шума перекрытием на ∆Rw = 16 – 18 дБ.
Для того, чтобы представить себе, что на практике означают те или иные значения собственной и дополнительной изоляции воздушного шума представлены следующие таблицы:
Что такое хорошая собственная изоляция воздушного шума
Низкий показательсобственной изоляции воздушного шума | Средний (нормативный) показатель собственной изоляции воздушного шума | Высокий показатель собственной изоляции воздушного шума |
|---|---|---|
Rw = 40 – 50 дБ | Rw = 50 – 55 дБ | Rw = 55 – 65 дБ |
Что такое хорошая дополнительная изоляция воздушного шума
Низкий показательдополнительной изоляции воздушного шума | Удовлетворительный показатель дополнительной изоляции воздушного шума | Высокий показатель дополнительной изоляции воздушного шума |
|---|---|---|
∆Rw = 1 – 6 дБ | Rw = 6 – 11 дБ | Rw = 11 – 18 дБ |
Первоисточник
~Тихий Дом~ О НАС
Здравствуйте!
Наша компания с 2014 года специализируется на звукоизоляции помещений различного назначения.
Приоритетом нашей работы является индивидуальный подход к клиенту.
У каждого заказчика разные задачи, предпочтения, желания и возможности. Мы не пытаемся реализовать специализированный товар без понимания конкретной ситуации. В основе нашей деятельности лежит решение проблемы устранения шума с максимальным результатом и возможностью выбора альтернативных способов подбора материала разных ценовых категорий.
У нас работает только квалифицированный персонал с большим опытом, который знает и любит своё дело.
Мы понимаем всю ответственность нашей работы, так как надёжная звукоизоляция в помещении – это не только спокойный быт, крепкий сон, но и плодотворная деятельность будь то в офисе или рабочем кабинете. А как следствие – хорошее здоровье и крепкие нервы.
Вы полностью можете расчитывать на эффективность предоставляемых нашей фирмой услуг по шумоизоляции квартир, домов, офисов, гостиниц.
- Компания “Тихий Дом” – это профессиональная звукоизоляция стен, пола, потолка, перегородок.
- Выполняем Виброизоляцию оборудования, опор механизмов самыми современными материалами.
- Располагаем огромным опытом шумоизоляции не только жилых, но и промышленных объектов, административных и развлекательных учреждений.
- Высокий уровень знания технологии устройства и технических особенностей используемого материала даёт нам возможность безошибочно применять его на практике.
- Имеем специально разработанные, проверенные временем схемы монтажа и готовые решения для разного рода работ.
- Для Вас всегда бесплатный выезд сотрудника на объект, составление смет и консультация.
- Предлагаем оригинальный, эффективный и сертифицированный товар по доступным ценам.
- Предоставляем договор, гарантию, скидки на монтажные работы и комплектующие.
- Работаем с физ. и юр. лицами, с НДС и по УСН.
Перейти в каталог материалов
shumoizolyaciya-voronezh.ru
Тихий дом – мечта, которую можно почувствовать
У многих комфорт ассоциируется с теплом и тишиной. Зачастую это является одной из причин переезда за город и строительства своего дома мечты. Стиль дома и дизайн интерьера, безусловно, играют ключевую роль, но в погоне за ними важно не упустить другие составляющие, которые влияют на комфорт пребывания в нем всех членов семьи. К ним относится грамотная планировка помещений и качественное утепление вкупе с шумоизоляцией.
Когда в доме тепло и тихо…

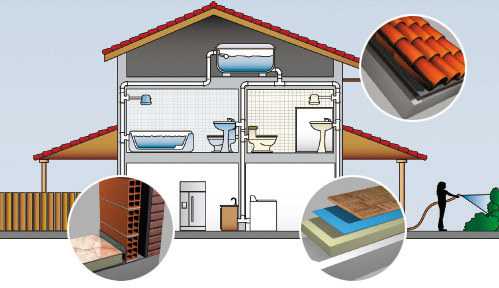

Если предпочтение отдано одноэтажному дому, важной задачей для многих становится разграничение зоны гостиной и спален. Как правило, дом делят на два блока: просторная гостиная с кухней и столовой, а для полного релакса еще пристроенная сауна или баня с техническим помещением. Предназначение второй части дома – встречать утомленных членов семьи и располагать ко сну. Но для комфортного просмотра телевизора или продолжения вечеринки во время сна детей одним разграничением пространства без звукоизоляции перегородок не обойтись. Эффективно оградиться от шума поможет система из двух слоев акустического гипсокартона, между которыми устанавливается звукоизоляция из минеральной ваты. Эксперты рекомендуют делать выбор в сторону продукта с протоколом акустических испытаний, например, ISOVER Тихий Дом. Применив в перегородке 50 мм шумоизоляции ISOVER Тихий Дом, индекс изоляции воздушного шума составит 54 Дб, а это значит, что вас больше не потревожит громкий разговор в соседней комнате.
Зачастую при проектировании дома появляется желание расширить пространство, добавить простор помещениям. И если одни увеличивают площадь комнат, то другие отдают предпочтение высоким потолкам. Такое решение актуально для гостиной и столовой группы, но нерационально для спален – возрастают затраты на отопление, да и в небольших помещениях с высокими потолками создается эффект купе поезда. Поэтому все большую популярность приобретают дома с так называемым вторым светом в зоне сбора всей семьи, например, возле камина и уютных кресел. Сделав грамотно перекрытие над спальнями, можно создать уютную мансарду для семейных кинопросмотров или обустроить там игровую для детей, либо организовать дополнительные спальные места.
Для большой семьи наиболее предпочтителен вариант двухэтажного дома с кухней-гостиной на первом этаже и спальнями на втором. Здесь важно оградиться от громкой музыки и шумного общения. Для этого достаточно установить на межэтажных перекрытиях упомянутую ранее звукоизоляцию ISOVER Тихий Дом. С материалом удобно работать даже новичку. Продукт в упаковке уже нарезан на плиты и не ломается в процессе установки. Такое решение эффективно с точки зрения защиты от шума и безопасно для здоровья благодаря природным компонентам минеральной ваты. С ним в доме будет уютно, тихо и спокойно.
Как звукоизолировать межэтажные перекрытия
Процесс установки минеральной ваты очень простой и не потребует особых усилий. Звукоизоляция ISOVER Тихий Дом устанавливается между лагами. Желательно, чтобы расстояние между ними «в свету» составляло 600 мм, тогда минеральная вата плотно фиксируется в конструкции без зазоров и щелей. После установки звукоизоляционных плит поверхность полов следует защитить пароизоляционной пленкой от влаги, поступающей изнутри помещения. Мембрану рекомендуется устанавливать внахлест на 10 -15 см, фиксируя к лагам строительным степлером и проклеивая стыки пароизоляционной лентой или строительным скотчем. После этого можно приступать к финишному основанию и отделке.Скрытые работы кроме вас никто не увидит, но каждый, кто попадет в дом, почувствуют комфорт. Для полного счастья вам останется воплотить свои дизайнерские идеи по созданию зримого уюта, но эта уже совсем другая история…
www.isover.ru
Набор шумоизоляции для дома “Тихий дом”
23.12.2015 Опубликовано в Звукоизоляционные материалы и продукты, Звукоизоляция
Набор шумоизоляции для дома “Тихий Дом” – это комплект вибропоглощающих мастичных материалов, который поможет значительно снизить уровень шума от бытовых приборов в доме, квартире, офисе, детском саду, школе и т.д. Комплект может быть применим для мойки, ванны, оконных отливов.
Вы не будете слышать слышать грохотание посуды в мойке, звук льющейся воды, удары дождя или града по оконному отливу. Кроме того, наши материалы имеют санитарные заключения и могут использоваться в жилых и общественных помещениях. Они абсолютно безопасны для человека и животных.
Эффект достигается за счет демфирования поверхности мойки, ванны или отлива. При воздействии удара на любую поверхность возникает вибрация. Как известно, различные металлические поверхности очень хорошо передают вибрации и колебания, при этом создавая довольно много шума. Если обработать поверхность мойки или отлива нашими материалами, то вибропоглощающий слой поглощает энергию вибрации конструкции за счет своей эластичности и особой структуры.
Область применения данного набора не заканчивается на ванне или отливе, при помощи наших материалов Вы сможете сделать бесшумными: вытяжку, стиральную машину, системный блок компьютера.
Защитите себя и свою семью от ежедневно сопровождающего нас бытового шума!
Форма выпуска:
Набор “Тихий Дом” 4 – 4 детали размером 183*250 мм.
Набор “Тихий Дом” 8 – 8 деталей размером 183*250 мм.
В каждой упаковке Вы найдете подробную инструкцию по применению и монтажу материала!
Избавляйтесь от лишний шумов с легкостью!
a-solutions.ru
Секреты тихого дома – Acoustic Group
“Идеи вашего дома”, №11 2001
Шум – малоприятный спутник человеческой жизни, один из главных виновников наших стрессов, раздражительности и общей усталости организма. Но и другая крайность – абсолютная тишина нам тоже, оказывается, не подходит, поскольку держит нервную систему в постоянном напряжении: почему так тихо? не случилось ли чего? Как же обеспечить допустимый уровень шума в доме?
Акустика помещения: звукоизоляция и звукопоглощение
Наш дом переполнен звуками. Это и журчание льющейся из крана воды, и шипение сковородки на плите, и скрип дверей, и шарканье тапочек, и многоголосие работающих бытовых приборов (холодильника, пылесоса, стиральной машины, музыкального центра, телевизора, систем кондиционирования и принудительной вентиляции), и многое другое. Свою ноту в общий хор вносят звуки с улицы и от соседей. Все это вместе образует так называемый бытовой шум. Говоря о нем, имеют в виду не отдельные звуки, каждый из которых характеризуется своими амплитудой и частотой, а целый их спектр в диапазоне частот, воспринимаемых нашим ухом.
В терминологии архитектурно-дизайнерских проектов прочно укоренилось понятие “акустика помещений”. На практике оно подразумевает решение двух взаимосвязанных проблем: защиты помещения от звуков извне и обеспечения качественного распространения полезных звуков внутри него. Обе предполагают снижение энергии звуковых волн, но первая – при прохождении их сквозь преграду (это называется звукоизоляцией), а вторая – при отражении от преграды (звукопоглощение).
|
 |
|||
До настоящего времени акустикой жилья в России занимались недостаточно. Во-первых, из соображений экономии (по утверждению специалистов проектной компании “СВЕНСОНС”, таким образом стоимость строительства снижалась более чем на 30%). Во-вторых, из-за отсутствия контроля над соблюдением нормативных характеристик по акустике жилых помещений. Практическим шагом к устранению этих причин можно считать изданные в 1997 году московские городские строительные нормы 2.04-97 “Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях”, принятые к использованию в столице.
Производители акустических материалов интенсивно расширяют ассортимент своей продукции. Усилиями таких фирм, как французская SAINT-GOBAIN (заводы ECOPHON в Швеции и ISOVER в Финляндии), датская ROCKWOOL, финская PAROC, голландская THERMAFLEX, американская DOW CHEMICAL Co., итальянская IDEX, португальская IPOCORC, а также производителей акустических подвесных потолков – американских ARMSTRONG, USG, немецкого AMF, отечественных “АКУСТИЧЕСКИЕ МАТЕРИАЛЫ”, “СИЛИКА”, “ЭСТ”, совместных российско-германских ТИГИ-KNAUF, “ФЛАЙДЕРЕР-ЧУДОВО” и ряда других – наш рынок постепенно наполняется строительными материалами этого направления.
Шум воздушный и шум структурный
| Звукопоглощающие плиты “Шуманет-БМ” |
Различают два вида шума по характеру его распространения в помещении: шум воздушный и шум структурный. В первом случае вибрации, создаваемые, например, динамиками работающего телевизора, вызывают звуковые волны в форме колебаний воздуха. Вне помещений этот вид шума преобладает. В первых 16 строках нашей таблицы приведены наиболее распространенные в быту источники, шум от которых превышает нормативный уровень (40 дБА в дневное время, 30 дБА ночью – согласно СНиПу II-12-77).
Источником шума может быть и механическое действие, например перемещение мебели по полу или забивание гвоздя в стену. Такой шум называют структурным. “Работает” он по следующей схеме: вибрация пола от наших шагов передается стене, а ее колебания слышны в соседнем помещении. Самый неприятный структурный шум – ударный. Он обычно распространяется на большие расстояния от источника. Скажем, стук по трубе центрального отопления на одном этаже слышен на всех остальных и воспринимается жильцами, как если бы его источник находился совсем рядом. Последние 4 строки таблицы содержат характеристики источников именно такого шума.
Некоторые бытовые приборы являются источниками обоих видов шума. Например, система принудительной вентиляции. Воздушный шум проникает в помещение по воздуховодам, а структурный возникает в результате вибрации стенок защитного кожуха вентилятора и самих воздуховодов.
Источники бытового шума
|
Звук и шум
В разговорах часто используют два близких по смыслу слова: “звук” и “шум”. Звук – это физическое явление, вызванное колебательным движением частиц среды. Звуковые колебания имеют определенную амплитуду и частоту. Так, человек способен слышать звуки, различающиеся по амплитуде в десятки миллионов раз. Воспринимаемые нашим ухом частоты располагаются в диапазоне от 16 до 20000 Гц. Энергетика звука характеризуется интенсивностью (Вт/м2) или звуковым давлением (Па). Природа наделила нас способностью слышать и раскаты грома, и малейший шелест листвы. Для оценки столь разных звуков приняты показатель уровня интенсивности звука L и особые единицы измерения – децибелы (дБ). Кстати, порог слышимости человека соответствует звуковому давлению 2*10-5 Па или 0 дБ. Что касается шума, то он представляет собой хаотичное, нестройное смешение звуков, отрицательно действующее на нервную систему.
Чувствительность человеческого уха к очень низким и очень высоким частотам хуже, чем к частотам речевого диапазона (500-4000 Гц). При измерениях необходимо учитывать эту особенность слуха. В приборе шумомере используют особую шкалу “А” с единицами измерения “децибелами А” (дБА). В речевом диапазоне они почти совпадают с обычными децибелами.
Физиологической характеристикой звука служит его громкость. Снижение уровня интенсивности звука L на 10 дБ субъективно ощущается как уменьшение громкости в 2 раза, а на 5 дБ – как уменьшение громкости на треть. Организм человека неодинаково реагирует на шум разного уровня и частотного состава. В диапазоне 35-60 дБА реакция индивидуальна (по типу “мешает – не мешает”). Шумы уровня 70-90 дБА при длительном воздействии приводят к заболеванию нервной системы, а при L более 100 дБА – к снижению остроты слуха разной степени тяжести, вплоть до развития полной глухоты.
Способы изоляции шума
| Крепление панели производится шурупом длиной 120 мм, пропускаемым через силиконовую вставку в панели |
Избавить свой слух от нежелательных звуков можно двумя способами: снизив уровень шума источника или установив на пути акустических волн преграду. При выборе бытовых приборов желательно ориентироваться на те, у которых собственный шум при работе не превышает 40 дБА.
Уровень шума, проникающего извне, ограничивают уже на стадии строительства. Это достигается в результате соблюдения нормативных требований к звукоизоляции жилых помещений. “Шумящие” зоны (кухня, ванная комната, туалет) объединяют в отдельные блоки, граничащие с лестничными клетками или аналогичными блоками соседних квартир. Если же главные источники шума находятся за пределами жилья, а желанной тишины все равно нет, следует уделить особое внимание дополнительной звукоизоляции конструкций, ограждающих помещения сбоку, сверху и снизу. К ним чаще всего относятся:
– разделяющие стены и перегородки;
– полы и потолки, включая их стыки со стенами и перегородками;
– оконные блоки, межкомнатные и балконные двери;
– а также встраиваемое в стены и потолок оборудование и инженерные коммуникации, способствующие распространению шума.
Звукоизолирующая способность ограждающих конструкций, применяемых в строительстве, оценивается усредненными значениями индексов звукоизоляции Rw и Lnw. Для домов категории “А” (самой высокой) они должны составлять 54 и 55 дБ соответственно, для домов категории “Б” – 52 и 58 дБ и, наконец, для домов категории “В” – 50 и 60 дБ.
Защита от воздушного шума сбоку
Любое помещение ограничено стенами, которые представляют собой преграды для звуковых волн. Эти конструкции бывают двух типов: однослойные, чаще монолитные (кирпичные, железобетонные, каменные и другие), и многослойные, состоящие из листов разных материалов. Повысить звукоизоляцию ограждений можно следующими способами:
– сделать так, чтобы звуковая волна не смогла заставить преграду колебаться, передавая при этом звук внутрь помещения;
– добиться поглощения и рассеивания энергии звуковой волны внутри ограждающей конструкции.
| Многослойная структура панели ЗИПС |
Первый путь требует, чтобы преграда была или массивной (тяжелой), или жесткой. Второй реализуется с помощью многослойных конструкций из пористых и волокнистых материалов. Чем тяжелее и толще монолит и выше частота звука, тем меньше стена вибрирует, и, значит, ее звукоизолирующая способность лучше. Впрочем, связь между этими параметрами не прямая. Так, бетонная стена довольно распространенной толщины 140 мм обеспечивает при частоте 300 Гц звукоизоляцию всего в 39 дБ, а при частоте 1600 Гц – порядка 60 дБ. Повышение значения индекса Rw путем увеличения массы конструкции не столь эффективно, как кажется. Если оштукатуренная стена в полкирпича (толщиной 150 мм) даст звукоизоляцию в 47 дБ, то оштукатуренная стена толщиной в кирпич – только 53-54 дБ. Иными словами, удвоение массы улучшит звукоизоляцию всего на 6-7 дБ.
Многослойная конструкция состоит из листов разных материалов, между которыми может находиться и воздушная полость. В такой структуре вибрации затухают быстрее, чем в однородном материале. Звукоизоляционные свойства “слоеной” перегородки сравнительно небольшой плотности сопоставимы со свойствами монолитной стены. Так, перегородка толщиной 150 мм с 40-миллиметровым слоем заполнителя из минеральной ваты и воздушной полостью в 100 мм, обшитая снаружи сдвоенными гипсокартонными листами толщиной 12,5 мм каждый, обеспечит звукоизоляцию Rw = 52 дБ. Этого вполне достаточно для защиты от шума, создаваемого распространенными в быту источниками.
Словарик
Акустика (в практическом смысле слова) – учение о звуковых волнах в диапазоне частот, воспринимаемых человеческим ухом (от 16 Гц до 20 кГц). Применительно к помещению различают архитектурную акустику, предмет которой – распространение полезных звуковых волн в помещении, и строительную акустику, занимающуюся изоляцией помещения от проникновения звуков извне.
Звукоизоляция – снижение уровня звукового давления при прохождении волны сквозь преграду. Эффективность ограждающей конструкции оценивают индексом изоляции воздушного шума Rw (усредненным в диапазоне наиболее характерных для жилья частот – от 100 до 3000 Гц), а перекрытий – индексом приведенного ударного шума под перекрытием Lnw. Чем больше Rw и меньше Lnw, тем лучше звукоизоляция. Обе величины измеряются в дБ.
Звукопоглощение – снижение энергии отраженной звуковой волны при взаимодействии с преградой, например со стеной, перегородкой, полом, потолком. Осуществляется путем рассеивания энергии, ее перехода в тепло, возбуждения вибраций. Звукопоглощение оценивают по среднему показателю в диапазоне частот 250-4000 Гц и обозначают с помощью коэффициента звукопоглощения aw. Этот коэффициент может принимать значение от 0 до 1 (чем ближе к 1, тем соответственно выше звукопоглощение).
Акустические материалы – строительные изделия (чаще всего в виде листов, плит, матов или панелей), предназначенные для изменения характера распространения звуковых волн в помещении. Способствуют комфортному воспроизведению звуков в соответствии с особенностями человеческого слуха. Подразделяются на звукопоглощающие и звукоизолирующие, причем последние могут предназначаться для изоляции либо от воздушного, либо от структурного шума.
Звукопоглощающие материалы
| Установка в межкомнатную перегородку звукопоглощающей панели со слоистой структурой |
В качестве заполнителя чаще всего используют плиты из стекловолокна фирм ISOVER и PFLEIDERER, из минеральной ваты ROCKWOOL и PAROC, а также акустические материалы со слоистой или ячеистой структурой других фирм. Сами по себе эти изделия не спасают помещение от проникновения шума, но, включенные в состав перегородки, способны улучшить ее звукоизолирующую способность. Чем выше коэффициент звукопоглощения aw используемого материала, тем изолирующие свойства лучше.
| Полимерно- битумная мембрана Fonostop Duo фирмы INDEX |
Материал может быть либо натуральным – минерального происхождения (базальтовая вата, каолиновая вата, вспученный перлит, вспененное стекло, шамот) или растительного (целлюлозная вата, камышитовая плита, торфоизоляционная плита, мат из льняной пакли, пробковый лист), либо синтетическим газонаполненным пластиком (пенополиэстр, пенополиуретан, пенополиэтилен, пенополипропилен и др.). Наиболее долговечна минеральная вата из горных пород (чаще всего базальтовая). Среди ее дополнительных преимуществ менеджеры PAROC EXPORT называют гидрофобность, огнестойкость, паропроницаемость и экологическую безопасность. Зато стекловолокно, по утверждению специалистов фирмы “САН-ГОБЕН ИЗОВЕР”, позволяет изготовить гораздо более легкие плиты, чем из минеральной ваты. Плесень и вредители в таких материалах не заводятся. Особенностью пенополистирола является низкая паропроницаемость (в 40-70 раз меньше, чем у минваты). В результате движение пара наружу осложняется, и при высокой влажности помещения требуется принудительное кондиционирование (для предотвращения отсыревания стен).

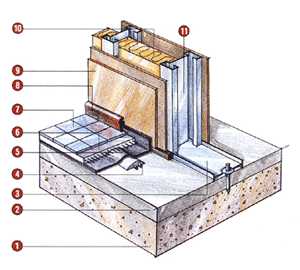

Один из примеров многослойных конструкций, монтируемых на существующую стену для дополнительной звукоизоляции, – достаточно легкие панели ЗИПС размером 500 х 1500 мм. В отдельных случаях с их помощью удается повысить индекс Rw межкомнатной перегородки на 8-13 дБ. Каждая панель состоит из чередующихся, различных по толщине слоев плотных гипсоволокнистых и мягких минераловолокнистых (стекловолокнистых) листов. Общая толщина конструкции составляет 70-130 мм. Специалисты фирмы “АКУСТИЧЕСКИЕ МАТЕРИАЛЫ” утверждают, что после монтажа панелей ЗИПС-Super на стену в один кирпич грохот соседской дискотеки, ранее сопоставимый по уровню шума с постоянно хлопающими дверями лифта, снизится до допустимых для жилья в дневное время 40 дБА.
Подбор звукопоглощающих материалов, расчет количества и толщины листов, а также величины воздушной полости лучше поручить специалисту. Лишь в этом случае эффективность звукоизоляции помещений будет максимальной при вложенных средствах.
Звукопоглощающие материалы для многослойных звукоизолирующих конструкций
|
* – площадь не ограничивается.
Защита помещения от проникновения шума снизу и сверху
| Внешний вид окна с установленным вертикально проветривателем |
Шумоизоляция помещения снизу и сверху определяется межэтажным перекрытием. Однако для защиты от структурного шума его пришлось бы сделать слишком толстым и тяжелым. В качестве дополнительного звукоизолятора можно смонтировать подвесной или подшивной потолок (“Идеи вашего дома” N 5 за 2001 год, статья “Потолки для самых практичных”). А вот между нижней плитой и напольным покрытием (паркетом, линолеумом, ламинатом, ковролином) обычно стелют промежуточную эластичную подложку. Она заметно уменьшит шум ваших шагов, за что, кстати, сосед снизу должен быть вам благодарен.
Конечно, в этом случае не все однозначно. Так, индекс дополнительной шумоизоляции Rw акустических подвесных потолков не превышает 8 дБ, да и то без учета влияния структурного шума. Фирмы-производители вместо этого показателя приводят величину коэффициента шумоизоляции Dncw, которая имеет гораздо более высокое значение, но чаще всего не применима к жилым помещениям.
Гораздо эффективнее устройство звукоизолирующего пола. Он может монтироваться на лагах или на эластичном (“плавающем”) основании. Ударный шум снижают с помощью подложки из различных материалов. Например, из полимерно-битумной мембраны Fonostop Duo (фирма INDEX), технической пробки толщиной до 8 мм от фирмы IPOCORC или листов “Регупол”, выполненных из резиновой крошки и полиуретана (“РЕГУПЕКС”). Сверху делают бетонную стяжку толщиной 30-50 мм, а уже на нее настилают чистовое напольное покрытие. За счет малого модуля упругости материала подложки распространение ударного шума резко падает.
| Встроенный в воздуховод глушитель системы принудительной вентиляции |
ТИГИ-KNAUF предлагает свой шумоизоляционный “пирог”. Различные комбинации его слоев в сочетании с листом полистирола толщиной 20-30 мм позволяют изменить индекс Lnw на 20-30 дБ для вибраций с частотой 150-3000 Гц. В среднем “плавающий” пол способен уменьшить этот индекс на 8-33 дБ для наиболее распространенных в быту шумов с частотами от 150 до 3000 Гц.
Спасаясь от шума, вы можете столкнуться с множеством неожиданных проблем. Например, при настиле линолеума с войлочной основой непосредственно на железобетонную плиту толщиной 220 мм шумоизоляция снизу нередко даже ухудшается на 1-3 дБ. Виновники неприятности – резонансные явления. Профессиональные акустики учитывают такие “подводные камни”. В многоэтажных зданиях для борьбы с ударным шумом всегда применяют прокладочный материал. С его помощью защищают стыки несущих элементов. Довольно эффективно, скажем, рулонное кремнеземное волокно Supersil толщиной 6 мм. По данным НИИСФ, оно позволяет снизить индекс Lnw на 27 дБ. Волокно универсально, поскольку отличается еще и хорошим звукопоглощением. В качестве прокладочного материала удобно использовать также синтетическую ленту “Регупол”.
Подбирая все эти изделия по толщине, прочности и долговечности, необходимо быть особенно внимательным и осторожным. Дело в том, что эластичные прокладки снижают жесткость конструкции ограждения. Чтобы ваше жилище не приблизилось по прочности к карточному домику, лучше все же дополнительные мероприятия по изоляции ударного шума производить с помощью специалиста-акустика.
шумоизоляционные прокладочные материалы
|
* – только под напольное покрытие; ** – длина не ограничивается; *** – длина любая в пределах 12 м; **** – при шумоизоляции, состоящей из двух слоев.
Шумоизоляция окон и дверей
Окна, балконные и межкомнатные двери тоже способствуют проникновению в помещение шумов. Причем улучшение шумоизоляции в данном случае находится в противоречии с проблемой обеспечения притока свежего воздуха. А поскольку устройство централизованной принудительной приточной вентиляции в жилых зданиях – слишком дорогое удовольствие, специалисты фирмы “АЭРОМАТИКА XXI ВЕК” предлагают другое решение: установить в каждое окно (горизонтально или вертикально) специальный шумозащитный вентиляционный клапан. Это может быть, например, оконный проветриватель модели “Аэромат 80”. Такой прибор берет на себя сразу обе функции: снижает уровень шума и обеспечивает вентиляцию. Причем поступление свежего воздуха можно регулировать с помощью специального рычажного механизма. Максимально достижимая величина притока воздуха определяет величину индекса Rw: при 15 м3/ч он составляет 40 дБ, при 26 м3/ч – 36 дБ и при 70 м3/ч – 21 дБ. Эти же функции может выполнять и приточный клапан Aeropac 60/90 фирмы SIEGENIA. Он монтируется в простенке рядом с окном и подает наружный воздух через ПВХ-короб, создавая уровень собственного шума не выше 37 дБА.
Очень полезно знать уровень шума в вашем районе. В зависимости от этого показателя специалисты фирмы “БАМО” рекомендуют устанавливать разные варианты оконных рам. Оптимальное сочетание толщины стекла, количества полотен и размера промежутков между ними позволяет создать необходимую шумоизоляцию и при этом сохранить достаточную воздухопроницаемость окна. Но, разумеется, уровень шума в помещении даже при самом совершенном окне будет днем и ночью различным.
Балконную дверь всегда рассматривают как ограждение с неоднородными шумоизоляционными свойствами по высоте. Шумоизоляцию нижней, филенчатой части обеспечивают по аналогии с межкомнатной перегородкой, а остекленной верхней – так же, как окна.
Несколько практических рекомендаций
1. Перегородки должны опираться только на плиты перекрытия или ригели, расположенные между балками, но ни в коем случае не на лаги или полы. Проследите, чтобы чистовой пол и лаги двух соседних помещений не соприкасались. Это исключит передачу вибраций, возникающих при ходьбе.
2. Стены из строительного материала с ячеистой открытой структурой (например, из пористого бетона) должны быть тщательно оштукатурены. Так вы предотвратите проникновение звуковой волны сквозь поры.
3. Облицовывать многослойные межкомнатные перегородки гипсокартонными листами в два слоя лучше со смещением швов одного слоя относительно другого.
4. При встраивании осветительного оборудования в стены и потолок не забудьте тщательно заделать остающиеся щели и зазоры. Они могут значительно снизить индекс шумоизоляции ограждающей конструкции.
Герметизация помещения и шумоизоляция инженерного оборудования
Щели под дверью, зазоры и отверстия в стенах и перегородках, температурные и усадочные швы строительных конструкций всегда вредят шумоизоляции помещения. Так, 15-миллиметровая вентиляционная щель под межкомнатной дверью снизит Rw перегородки на целых 5-9 дБ. А сквозное отверстие для электророзеток в стене, разделяющей квартиры, даже при индексе Rw = 50 дБ позволит переговариваться с соседями. Именно по этой причине вентиляционные отверстия в межкомнатных дверях стоит снабдить закрывающимися шторками. Электророзетки же имеет смысл расположить со смещением по горизонтали, уничтожив таким образом лазейки для шума. Заметим, что в данном случае герметизация помещений одновременно решает задачи как теплоизоляции, так и шумоизоляции.
Также следует обратить внимание на шумоизоляцию встраиваемого в стены и потолок дополнительного оборудования. Например, имеет смысл возвести преграду на пути шума, распространяющегося по коробам и воздуховодам вентиляционных систем. Вопрос этот в каждом конкретном случае решается по-своему.
Требования по защите
Для исключения возможности возгорания звукоизолирующих материалов они должны относиться к классу негорючих (НГ), слабогорючих (Г1) или трудновоспламеняющихся (В1). Например, минеральная вата и стекловолокно – представители класса НГ, пенополистиролы и пробка – В1 (при обработке антипиреном). А вот пенополиуретан – горюч (класс Г). Утвержденных нормативных документов, содержащих правила безопасного применения горючих звукоизолирующих материалов, пока не существует. Именно поэтому при креплении таких изделий к деревянным стенам или деревянной обшивке стен следует принять меры, снижающие опасность их возгорания изнутри помещения. Скажем, установить за ними металлический лист. Плита из любого материала должна иметь гигиенический сертификат, подтверждающий отсутствие вредных для здоровья испарений. К сожалению, большинство перечисленных материалов под воздействием открытого огня дымятся и выделяют токсичные газы.
