Шумостоп-техно - Acoustic-ural

Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.

Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.

Применение материала Sylomer® в панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.

Отличительные особенности

  • Высокая степень изоляции ударного шума - 41 дБ
  • Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках
  • Дополнительная изоляция воздушного шума
  • Отсутствие разделительного слоя при устройстве стяжки

Физико-технические характеристики

  • Рабочий размер панелей:1200 х 600 мм
  • Толщина сэндвич-панелей: 33 мм
  • Вес упаковки: 2,2  кг
  • Количество в упаковке: 1 шт./0,72 м2

Для различных значений предельной нагрузки на основание звукоизолирующего пола применяются следующие типы сэндвич-панелей:

Наименование панелиМаксимально допустимая нагрузка на панель, кг/м2Собственная резонансная частота системы при 100% нагрузке, ГцОтносительное сжатие панели при 100% нагрузке, %Собственная резонансная частота системы при 50% нагрузке, Гц
Шумостоп-техно 350350111019
Шумостоп-техно 600600111018
Шумостоп-техно 12001200101015



Изоляция ударного шума

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН, г. Москва.

Частота, Гц100125160200250320400500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на слой ШУМОСТОП-Техно, дБ19,323,627,436,333,326,634,241,6
Частота, Гц630800100012501600200025003200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-Техно, дБ29,536,041,840,340,040,741,445,5

Индекс снижения уровня ударного шума одним слоем ШУМОСТОП-Техно под стяжкой 100-120 кг м2 ΔLn,w = 41 дБ.

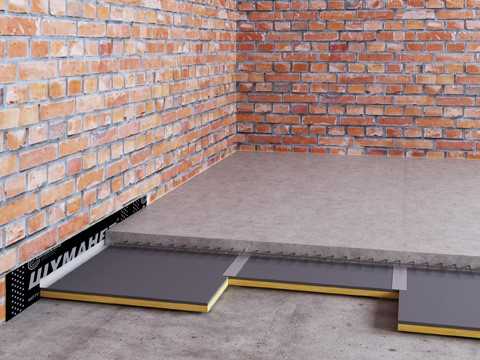

Монтаж

Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем.

По периметру помещения и вокруг колонн применятся кромочная прокладка из материала Шуманет-100Комби. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.

Стык между кромочной прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.

Поверх панелей Шумостоп–техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.

acoustic-ural.ru

Шумостоп-техно

Шумостоп-техно

Сэндвич-панель класса премиум для изоляции ударного шума

Сэндвич-панели с опорами из материала Sylomer®.
Применяются под выравнивающей стяжкой в конструкции звукоизолирующего пола плавающего типа.

Вариации:

  • Шумостоп-техно 110, сэндвич-панель 1200х600х33 мм, в упаковке 4 шт./2,88м2/0,095м3
  • Шумостоп-техно 220, сэндвич-панель,1200х600х33 мм, в упаковке 4 шт./2,88м2/0,095м3
  • Шумостоп-техно 450, сэндвич-панель,1200х600х33 мм, в упаковке 4 шт./2,88м2/0,095м3

Описание

Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны, требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.



Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.

Применение материала Sylomer® в панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.



Отличительные особенности

  • Высокая степень изоляции ударного шума - 41 дБ
  • Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках
  • Дополнительная изоляция воздушного шума
  • Отсутствие разделительного слоя при устройстве стяжки

Физико-технические характеристики

  • Рабочий размер панелей:1200 х 600 мм
  • Толщина сэндвич-панелей: 33 мм
  • Вес упаковки: 8,8 ± 0,5 кг
  • Объем упаковки: 0,095 м3
  • Количество в упаковке: 4 шт./2,88 м2

Для различных значений предельной нагрузки на основание звукоизолирующего пола применяются следующие типы сэндвич-панелей:

Наименование панели

Значение макс. допустимой  нагрузки (100%) на панель с учетом вырав. стяжки, кг/м2

Собственная резонансная частота системы при 100% нагрузке, Гц

Относительное сжатие панели при 100% нагрузке, %

Собственная резонансная частота системы при 50% нагрузке, Гц

Шумостоп-техно 110

350

11

10

19

Шумостоп-техно 220

600

11

10

18

Шумостоп-техно 450

1200

10

10

15



Изоляция ударного шума.

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Частота, Гц

100

125

160

200

250

320

400

500

Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на слой ШУМОСТОП-Техно, дБ

19,3

23,6

27,4

36,3

33,3

26,6

34,2

41,6

Частота, Гц

630

800

1000

1250

1600

2000

2500

3200

Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-Техно, дБ

29,5

36,0

41,8

40,3

40,0

40,7

41,4

45,5

Индекс снижения уровня ударного шума одним слоем ШУМОСТОП-Техно под стяжкой 100-120 кг м2 ΔLn,w = 41 дБ.

Монтаж

Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем.

По периметру помещения и вокруг колонн применятся кромочная прокладка из материала Шуманет-100Комби. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.

Стык между кромочной прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.

Поверх панелей Шумостоп–техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.





www.baumaster.ru

БАУМАСТЕР

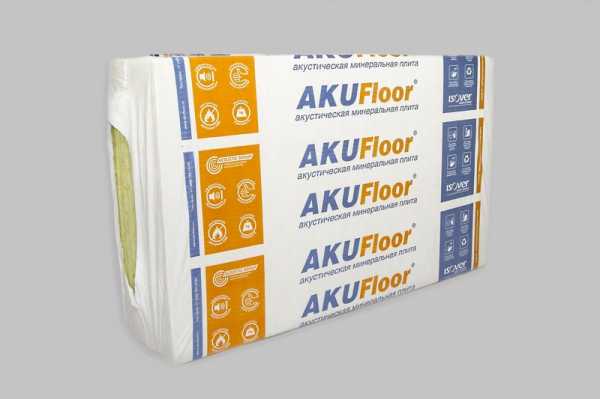

Akufloor (Акуфлор)

Akufloor (Акуфлор)

Размеры: 1000х600х30мм, в упак. 8шт./4,8м2

Звукоизоляционные плиты Акуфлор применяются в качестве рабочего упругого слоя под выравнивающей стяжкой в конструкциях плавающих полов.

Акуфлор – акустическая минеральная плита, используемая в конструкции плавающего пола с высокими требованиями к звукоизоляции воздушного и ударного шумов. Минеральное волокно, прошедшее специальную обработку, обладает набором характеристик, необходимых для эффективного противодействия ударным нагрузкам. Сочетание упругих свойств и плотности Акуфлор снижают уровень воздушного шума в диапазоне частот от 100 Гц.

Область применения:

Минеральные плиты Акуфлор применяются при устройстве пола в виде плавающей стяжкой в качестве упругой подложки в жилых и общественных зданиях. Плиты укладываются на бетонное основание в один или два слоя и накрываются полимерной плёнкой перед заливкой стяжки.

Состав:

Основным компонентом акустической плиты Акуфлор является базальтовое волокно, обработанное гидрофобным составом.

Особенности продукта:

- Произведены испытания в акустической лаборатории НИИСФ, продукт сертифицирован;

- Индекс снижения уровня ударного шума – от 31 до 36 дБ;

- Соответствие ГОСТ 23499-2009.

Инструкция по монтажу

Перед раскладкой плит материала Акуфлор требуется тщательным образом очистить основание пола от строительного мусора.

Звукоизоляционные плиты АкуФлор укладываются на перекрытие стык в стык, без зазора, в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола. При укладке в два слоя плиты укладываются с перехлестом стыков верхнего и нижнего слоев в перпендикулярных направлениях.

Во избежание жесткого контакта между стяжкой и стенами, а также прочими элементами конструкции здания, необходимо на все стены по периметру помещения или на колонны завести кромочную прокладку на высоту 30-40 мм выше уровня устраиваемого пола. Кромочная прокладка может быть выполнена из материалов АкуФлор в один слой или из материала Вибростек-М в два слоя. Кромочную прокладку к вертикальным поверхностям фиксируют с помощью герметика Вибросил/Акуфлекс-ВС.

Поверх слоя из звукоизоляционных плит АкуФлор укладывается разделяющий слой из армированной полиэтиленовой пленки толщиной 200 мкм с заведением краев на все стены и колонны. Это необходимо для того, чтобы при устройстве стяжки раствор не попадал на минераловатные плиты и кромочную прокладку.

После укладки разделяющего слоя полиэтилена выполняют цементно-песчаную стяжку из пескобетона марки М-300 или товарного бетона толщиной 60 мм.

При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки:

 50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.

Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30м2 с обязательным устройством деформационных швов с использованием материала Вибростек.

После устройства пола полиэтиленовую пленку, а также избыток кромочной прокладки обрезают по уровню готового пола. Стыки между стяжкой и стенами (колоннами) заполняются герметиком Вибросил/Акуфлекс-ВС.

Шуманет-100Комби

Размеры: рулон 10х1м, толщина 5мм

Шуманет-100Комби представляет собой гидроизолирующую армированную битумную основу, к одной из сторон которой приклеен синтетический волокнистый материал с высокими характеристиками изоляции ударного шума. Применяется в конструкциях звукоизоляционных полов "плавающего" типа.





Шуманет-100Комби (ранее - Акуфлекс Комби) – одна из уникальных разработок компании «Акустик Групп», решающая вопрос гидроизоляции и снижения ударного шума при устройстве полов «плавающего» типа. Материал состоит из слоя стекловолокна, пропитанного битумом, на который нанесён искусственный войлок из полимерного синтетического волокна с высокими показателями звукоизолирующих свойств.

Назначение:

Шуманет-100Комби применяется в конструкции плавающих полов с целью снижения уровня ударного шума и устройства гидроизоляции. Материал соответствует санитарным и строительным нормам. Применяется в зданиях любого типа.

Технология производства:

Основа из синтетического волокна обрабатывается смесью битумно-полимерного вяжущего с двух сторон, на одну из которых приклеивается слой звукоизоляции из полиэфирных волокон. Чтобы предотвратить прилипание слоёв в рулоне, на битумную поверхность наносится полимерная плёнка. Цена Шуманет-100Комби немного выше, чем у Акуфлекс, поэтому его целесообразно применять в помещениях, где кроме звукоизоляции необходима защита от протечки воды в нижерасположенное помещение

Отличительные особенности:

Оптимальное соотношение качества и цены;

Комбинированное действие - звуко-гидроизоляция;

Эффективная звукоизоляция ударного шума.

Хранение:

Складское помещение должно быть защищено от осадков и прямых лучей солнца. Рулон хранится в вертикальном положении. Если рулон подвергся воздействию отрицательных температур, перед укладкой ему необходимо дать нагреться до комнатной температуры в течение 24 часов.

Монтаж:

Работы по укладке материала Шуманет-100Комби производятся при температуре воздуха в помещении выше + 5°С.

Перед тем как раскатать полотнища материала Шуманет-100Комби требуется тщательным образом подмести основание пола для исключения попадания строительного мусора между основанием и полотнищами материала.

Материал Шуманет-100Комби раскатывают и отрезают в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола и при этом обеспечить заведение материала на стены или колонны.

Битумная поверхность материала должна быть обращена вверх, а края должны находить один на другой с нахлестом. Для этого каждый рулон с одного края имеет напуск битумного гидроизолирующего слоя битума шириной около 100 мм. Кроме того, необходимо завести края материала на стены или колонны выше уровня устраиваемой стяжки, чтобы избежать жесткого контакта между стяжкой и другими конструкциями здания. Материал при необходимости закрепляют битумной самоклеящейся лентой или фиксируют битумный напуск на стене при помощи строи- тельного фена для предотвращения сдвига во время устройства стяжки. Стыки между полотнами материала также проклеивают путем размягчения битума при помощи строительного фена. После устройства стяжки край материала Шуманет-100Комби оставляют на стене (колонне) на высоту 100 мм.

В местах дверных проемов, углов, выводов труб, внутренних коммуникаций и прочих элементов обустройства помещения необходимо предусмотреть обертывание (обход) материалом Шуманет-100Комби данных элементов. Материал Шуманет-100Комби обводят вокруг выступающего элемента, закрепляют по верхнему краю к обводимому элементу битумной самоклеющейся лентой или при помощи строительного фена.

После укладки прокладочного материала Шуманет-100Комби выполняют цементно-песчаную стяжку толщиной 60 мм из пескобетона марки М-300 или товарного бетона.

При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки 50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.

Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30 м2 с обязательным устройством деформационных швов.

























www.baumaster.ru

Плиты для снижения ударного шума полов Шумостоп

Узнайте актуальные цены,
наличие материала на складе
или сроки поставки

Плиты звукоизоляционные для устройства «плавающих» полов

Описание

Высокие звукоизоляционные характеристики системы плит Шумостоп ( ΔLn,w = 42 ДБ) практически для любой конструкции межэтажного перекрытия обеспечивают уровень ударного шума на 20 дБ ниже требуемого по СНиП. Это позволяет говорить о настоящем акустическом комфорте, когда звук удара от упавшей на пол бутылки в помещении сверху воспринимается в нижерасположенном помещении как падение легкой монеты.

Область применения

Плиты Шумостоп применяются в качестве упругого звукоизолирующего слоя в строительных конструкциях при устройстве "плавающих полов" с повышенными требованиями к изоляции ударного шума. При этом плиты Шумостоп-С2 выступают в качестве основного рабочего слоя, а плиты высокой плотности Шумостоп-К2 выполняют функцию кромочного слоя, призванного повысить стабильность основания пола по периметру помещения и вокруг колонн.

Состав

  • Плиты Шумостоп-С2: гидрофобизированное штапельное стекловолокно типа URSA GLASSWOOL.
  • Плиты Шумостоп-К2: базальтовое волокно

Отличительные особенности

  • Максимальные значения индекса снижения уровня ударного шума;
  • Стабильные динамические характеристики материала под нагрузками 200 – 700 кг/м2.
  • Изоляция ударного шума: Индекс снижения уровня ударного шума ΔLn,w одним слоем Шумостоп = 39 дБ, двумя слоями Шумостоп = 43 дБ

Размеры и параметры

Наименование Длина плиты, мм Ширина плиты, мм Толщина плиты, мм Объемная плотность, кг/м3 Вес упаковки, кг Объем упаковки, м3 Кол-во в упаковке
Шумостоп-С2 1250 600 20 70 11,0 0,15 10шт./7,5 м2
Шумостоп-К2 1200 300 20 90-100 8,8 0,072 10шт./3,6 м2

Сертификаты

Материал имеет акустический, гигиенический и пожарный сертификаты.

Технология монтажа

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки. Плиты Шумостоп-С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора. На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм (при одном слое Шумостоп) и 80 мм при двух слоях. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам.

techno-prof.ru

Шумостоп-техно 1200, сэндвич-панель 1200х600х33 мм (0,72 м2/шт.)

Артикул: AST-000001613

Шумостоп-техно, сэндвич-панель класса премиум для изоляции ударного шума

Сэндвич-панели с опорами из материала Sylomer®. Применяются под выравнивающей стяжкой в конструкции звукоизолирующего пола плавающего типа.
Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.
Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.
Применение материала Sylomer® в панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.
Отличительные особенности:
-Высокая степень изоляции ударного шума - 41 дБ
-Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках
-Дополнительная изоляция воздушного шума
-Отсутствие разделительного слоя при устройстве стяжки
Физико-технические характеристики:
Рабочий размер панелей:1200 х 600 мм
Толщина сэндвич-панелей: 33 мм
Вес упаковки: 2,2 кг
Количество в упаковке: 1 шт./0,72 м2
Индекс снижения уровня ударного шума одним слоем ШУМОСТОП-Техно под стяжкой 100-120 кг м2 ΔLn,w = 41 дБ.
Монтаж:
Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем.
По периметру помещения и вокруг колонн применятся кромочная прокладка из материала Шуманет-100Комби. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.
Стык между кромочной прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.
Поверх панелей Шумостоп–техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.

Заполните обязательные поля *.

Назад

aststroi.ru

Шумостоп-техно 350, сэндвич-панель 1200х600х33 мм (0,72 м2/шт.)

Артикул: AST-000001611

Шумостоп-техно, сэндвич-панель класса премиум для изоляции ударного шума

Сэндвич-панели с опорами из материала Sylomer®. Применяются под выравнивающей стяжкой в конструкции звукоизолирующего пола плавающего типа.
Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.
Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.
Применение материала Sylomer® в панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.
Отличительные особенности:
-Высокая степень изоляции ударного шума - 41 дБ
-Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках
-Дополнительная изоляция воздушного шума
-Отсутствие разделительного слоя при устройстве стяжки
Физико-технические характеристики:
Рабочий размер панелей:1200 х 600 мм
Толщина сэндвич-панелей: 33 мм
Вес упаковки: 2,2 кг
Количество в упаковке: 1 шт./0,72 м2
Индекс снижения уровня ударного шума одним слоем ШУМОСТОП-Техно под стяжкой 100-120 кг м2 ΔLn,w = 41 дБ.
Монтаж:
Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем.
По периметру помещения и вокруг колонн применятся кромочная прокладка из материала Шуманет-100Комби. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.
Стык между кромочной прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.
Поверх панелей Шумостоп–техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.

Заполните обязательные поля *.

Назад

aststroi.ru

Шумостоп-техно, сэндвич-панель класса премиум для изоляции ударного шума - Шумоизоляция пола в квартире под стяжку современные материалы | звукоизоляционные материалы для пола

Описание

Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.

Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.

Применение материала Sylomer® в панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.

Отличительные особенности

  • Высокая степень изоляции ударного шума - 41 дБ
  • Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках
  • Дополнительная изоляция воздушного шума
  • Отсутствие разделительного слоя при устройстве стяжки

Характеристики

Физико-технические характеристики
Рабочий размер панелей:1200 х 600 мм
Толщина сэндвич-панелей: 33 мм
Вес упаковки: 2,2  кг
Количество в упаковке: 1 шт./0,72 м2

Для различных значений предельной нагрузки на основание звукоизолирующего пола применяются следующие типы сэндвич-панелей:

Наименование панелиМаксимально допустимая нагрузка на панель, кг/м2Собственная резонансная частота системы при 100% нагрузке, ГцОтносительное сжатие панели при 100% нагрузке, %Собственная резонансная частота системы при 50% нагрузке, Гц
Шумостоп-техно 350 350 11 10 19
Шумостоп-техно 600 600 11 10 18
Шумостоп-техно 1200 1200 10 10 15

Изоляция ударного шума
Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН, г. Москва.

Частота, Гц100125160200250320400500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на слой ШУМОСТОП-Техно, дБ 19,3 23,6 27,4 36,3 33,3 26,6 34,2 41,6
Частота, Гц630800100012501600200025003200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-Техно, дБ 29,5 36,0 41,8 40,3 40,0 40,7 41,4 45,5

Индекс снижения уровня ударного шума одним слоем ШУМОСТОП-Техно под стяжкой 100-120 кг м2 ΔLn,w = 41 дБ.

Монтаж

Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем.

По периметру помещения и вокруг колонн применятся кромочная прокладка из материала Шуманет-100Комби. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.

Стык между кромочной прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.

Поверх панелей Шумостоп–техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.

Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Украина)

Протокол акустических испытаний

Материал размещен в разделах: Звукоизоляция пола

* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.

www.shumanet.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
