Фундамент шведская плита своими руками: технология изготовления

Строительная промышленность, как и другие отрасли, постоянно совершенствует свою работу. Создаются новые технологии, новые материалы. Строительство любого здания или сооружения начинается с фундамента. Он может быть ленточным, свайным, столбчатым или плиточным. Это стандартные виды основания, и существуют они уже достаточно давно, но в последнее время появился такой вид основания, как шведская плита. Большинство людей занимаются строительством зданий самостоятельно и делают фундамент шведская плита своими руками.

Схема шведской плиты.

В основном раньше хозяева предпочитали ленточное основание, но для него требуется большое количество цемента и различных приспособлений и подходящие условия. Сегодня большой популярностью пользуются фундаментная шведская плита.

Основное о фундаментной шведской плите

На сегодняшний день такой фундамент считается самым экономичным, так как делается из энергосберегающих плит. Для жителей нашей страны технология новая, но давно опробованная в Европе.

Климат европейских стран похож на наш российский, и строители давно уже обратили внимание на такой вид фундамента. В последние годы почти все дома строятся по проектам европейских строителей и часто своими руками. Стоимость такого фундамента не маленькая, но есть много плюсов от установки именно его.

Свойства шведских фундаментных плит:

Схема чертежа шведской плиты с использованием российских материалов.

  • для закладывания такого основания своими руками не нужно много времени;
  • технология изготовления такого основания очень легкая, и для работы не нужно дополнительного сложного оборудования, не требуется больших физических усилий и не надо дополнительных строительных материалов. Еще одно важное преимущество и то, что в стоимость входят также и трубы и все необходимые коммуникации;
  • когда плиты будут залиты и затвердеют, есть возможность получение готового пола, который выходит не только ровным, но и теплым. Далее можно подключать подогрев и настилать любые напольные покрытия;
  • фундамент делается с применением новейших гидро- и теплоизоляционных материалов с уже встроенными системами полов с подогревом, значит, дом всегда будет теплым, и меньше средств будет затрачиваться на отопление.

Вернуться к оглавлению

Необходимые работы для организации фундамента шведская плита

Перед тем как заниматься изготовлением данного основания, надо тщательно все продумать и все подготовить.

Все работы проводятся комплексно, не должно быть ошибок.

Если здание намечается небольшое по размерам, то все можно рассчитать самостоятельно и сделать своими руками. Главное, надо учитывать, чтобы все коммуникации соответствовали проекту.

Основные параметры фундамента шведская плита:

Схема заливки фундаментной плиты.

  • толщина общей плиты делается отливкой железобетонной и должна составлять от 120 до 180 мм;
  • по всему периметру надо выполнить ребра жесткости не менее 300х300 мм, они и будут основанием под несущие стены;
  • под все будущие стены делают внутренние ребра жесткости с промежутками от 1,5 до 4 мм. Укрепляющие полосы должны быть размером не менее 200х200 мм;
  • глубина фундамента может быть любой, все зависит от желания хозяина, поэтому надо заранее подумать о цоколе. Для этого необходимо фундамент сделать глубже, значит, занижен будет первый этаж.

Вернуться к оглавлению

Выполнение железобетонной шведской плиты

Сам фундамент делается с армированием, где используются прутья с диаметром от 10 до 14 мм и с ячейками 200х200. Сетку нужно укладывать в два слоя на расстоянии не меньше 100 мм на специальные подкладки. Далее прутья нужно обязательно залить бетоном.

При выполнении работ необходимо заранее приготовить и инструменты:

  • миксер;
  • болгарка;
  • уровень;
  • рулетка;
  • лопата;
  • шнуровка;
  • сварка.

Вернуться к оглавлению

О технологии устройства фундамента шведская плита

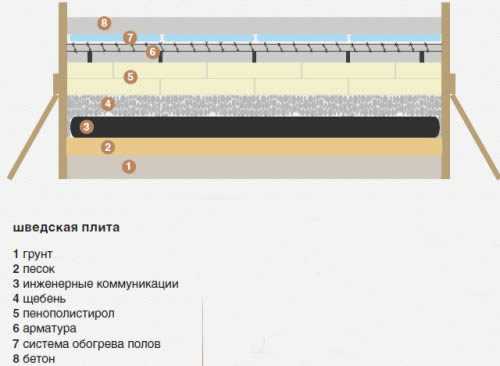

Схема бетонной плиты с армированной стяжкой.

  • для начала вырыть неглубокий котлован, размер которого немного больше площади здания. Часто его глубина может быть около 2 м, это вполне подойдет для выполнения нулевого этажа. Надо сделать и дополнительные углубления под внутренние и основные стены. Это необходимо для создания ребер жесткости;
  • далее насыпать ровный слой песка. Иногда на него укладывается геотекстиль. С его помощью хорошо пропускается вода, но прекрасно задерживается песок. Обычно песчаный слой должен быть от 10 до 15 см. Все нужно тщательно утрамбовать;
  • сверху на песок укладывается дренажная система и тут же инженерные коммуникации. Это водопровод, подводка электроэнергии, а также канализация. Все должно выводиться с запасом, а также должно быть хорошо защищено от засорений;
  • далее укладывается ровный гравийный слой. Все снова тщательно нужно утрамбовать, чтобы получилась плотная и ровная поверхность. При утрамбовке нужно пользоваться водой, то есть слой сначала полить водой, а потом снова все утрамбовать;
  • следующий слой из пенопласта. Он укладывается в два слоя, а в середине — гидроизоляция. В данном случае надо воспользоваться полимерной пленкой. Можно просто выложить слой пенополистирола на грунт. Обычно толщина теплоизоляции составляет около 20 см, но на месте ребер жесткости может быть около 10 см;
  • на слой из пенопласта укладываются трубы. Это нужно для устройства водяных полов. Трубы нужно накачать воздухом, чтобы они не помялись, когда будет заливаться бетон;
  • далее на трубы выкладываю арматуру и сетку. Это сделает фундамент более надежным;
  • когда подготовительные слои готовы, можно заливать бетоном, а потом все выровнять.

Технология укладки фундамента шведская плита не сложна, и вполне можно все сделать своими руками. Надо только подготовить все строительные материалы и изучить технологию выполнения.


moifundament.ru

Фундамент шведская плита - конструкция и чертежи (фундамент для любого грунта) | Своими руками

Реклама

Сегодня в строительной промышленности, как и в других отраслях, постоянно происходят обновления, создаются новые, более совершенные технологии,   появляются инновационные материалы. Ведь известно, что возведение любого здания или сооружения начинается с его основы — фундамента, который держит здание и может быть ленточным, свайным, столбчатым или плиточным.

Этими традиционными решениями строители пользуются многие десятилетия, совершенствуя их технологию и обогащая конструкцию новыми материалами.

Что такое шведская плита…

В последнее время ассортимент фундаментов пополнился новым, уникальным основанием для малоэтажных зданий и сооружений —

шведской плитой, которая быстро завоевала строительный рынок Европы. Сегодня более 80% коттеджей и малоэтажных домов стран Северной Европы возводятся по технологии «шведская плита», которая объединяет в себе конструкцию утеплённой монолитной фундаментной плиты с сетью коммуникаций и системой водяного подогрева пола (рис. 1).

Что это даёт застройщику? Какие преимущества несёт в себе способ сохранения конструкций дома без традиционного дорогого ленточного фундамента?

Слой теплоизоляции толщиной не менее 200 мм может надёжно защищать от потерь тепла, а это означает снижение расходов на отопление дома. Важно, что почва под утеплённой плитой не промерзает, что исключает проблемы К числу неудобств можно отнести то, что данная плита исключает устройство подвала под полом (рис. 1). С другой стороны, такая технология намного сокращает не только стоимость строительства (до 50%), но и уменьшает затраты при эксплуатации подземного пространства сооружения.

Итак, принято решение строить дом, основанием которого будет шведская плита. Первый этап заключается в проведении земляных работ, то есть рытье неглубокого котлована, с габаритами, немного большими площади будущего дома с мансардой, стены которого собираются из профилированного бруса.

Для этого на отведённом под строительство участке, обозначенном металлическими или деревянными рейками-реперами, снимается 25-30-сантиметровый верхний слой плодородной почвы (рис. 2). Закончив эту операцию, яму углубляют ещё на 20-25 см. В итоге получается прямоугольный котлован с относительно ровным дном и небольшим уклоном в сторону его краёв (1 см на 1 пог. м).

При выемке грунта из котлована необходимо предусмотреть дополнительные углубления в тех местах, где запроектированы наружные и внутренние несущие стены. Подобная конструкция необходима для создания рёбер жёсткости (рис. 3).

Этот этап включает устройство песчаный подушки толщиной от 10 до 15 см, на которую укладывается геотекстиль, пропускающий воду и надёжно задерживающий песок. Предварительно песчаный слой тщательно трамбуется, затем сверху укладывается дренажная система, состоящая из труб диаметром 110 мм.

Далее укладывается слой из гравия, который тщательно утрамбовывается до получения плотной ровной поверхности. При утрамбовке можно пользоваться водой, то есть сначала полить слой, а потом снова его утрамбовать. Затем гравий покрывают гидроизоляционной плёнкой и пенопластом (пенополи-стиролом) в 2-3 ряда, один на другой. Не исключается вариант укладки теплоизоляции на грунт, толщина которой достигает 20-30 см, но на месте рёбер жёсткости может быть около 10 см.

Финальная стадия первого этапа — обустройство траншеи для инженерных сетей, которая соединяет котлован с канализационными, водопроводными и коммуникационными колодцами.

После окончания этого этапа работ сооружается опалубка — щитовая конструкция, выступающая над нулевым уровнем грунта на 20-30 см. Материалом для её строительства могут быть доски или листы многослойный фанеры, фиксируемые крепёжными лесами (распорки, клинья и т.п.). Можно применить несъёмную опалубку в виде блоков, которые изготавливаются из экструдированного пенополистирола URSA XPS толщиной 100 мм (рис. Д).

Далее на тёплый пенополистирол укладывают армирующую сетку, выполненную в виде решётки с ячейками 10 х 10 см. Арматурный прут используют сечением 10-12 мм (рис. 5).

Сверху укладываются трубы, которые нужны для устройства водяных тёплых полов. Трубы нужно накачать воздухом, чтобы они не помялись, когда будет заливаться бетон. Укладка арматуры и сетки из металлических прутьев сделает конструкцию фундамента более надёжной. После заливки бетоном выравнивают поверхность.

Обустройство системы тёплого пола — один из завершающих этапов работ. Поверх арматуры монтируется система изогнутых труб, по которым будет циркулировать теплоноситель (горячая вода).  Причём эту систему можно установить как до заливки чёрного полз, сформировав общую плиту, так и после обустройства несущей 20-сантиметровой бетонной плиты, которая служит хорошей опорной поверхностью для укладки чистого пола. Им может быть любое финишное покрытие: ламинат, паркет, паркетная доска, линолеум или какой-то другой материал.


Читайте также:  Дом на утепленной шведской плите – строительство и проект

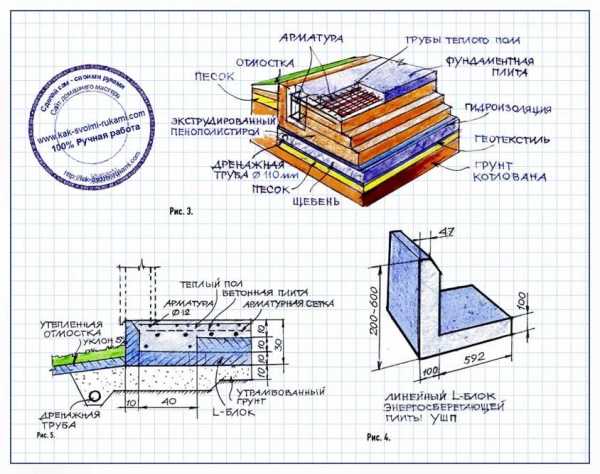

Фундамент для любого грунта “шведская плита” – чертежи конструкции
