Котельная в частном доме: нормы проектирования и строительства

Во время строительства загородного дома тщательно продумывается планировка каждой комнаты, включая размещения унитаза, и учитывая размер окна в котельной. Без котельного помещения не обходится ни один коттедж. Топочная или бойлерная комната должна быть оборудована, согласно определенным требованиям не только СНиПом, но и правил техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная в деревянном доме располагается.

Зачем нужен проект котельного помещения?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Самостоятельно сделать проект нельзя – его разработкой должны заниматься специалисты, которые имеют разрешение на этот вид деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для обеспечения домашних нужд, делают рабочие чертежи. Все технические решения и нормативы описывают в пояснительной записке. Результат работы специалистов предоставляют для согласования в соответствующие организации.

На стадии проектирования учитываются следующие критерии:

1. Тип энергоносителя: выбирается, согласно условиям участка. В одном месте можно использовать газ, а где-то только дрова. Лучше всего выбрать комбинированный котел.
2. Режим отопления: учитывается режим проживание жильцов – постоянный или периодический. В последнем случае желательно установить программное управление системой отопления на усмотрение хозяина.
3. Место размещения бойлерной или котельной комнаты, учитывая объем котла и размеры помещения.

Проект топочной нужно передать на согласование в газовую службу, приложив к нему пакет дополнительных документов:

• технический паспорт котельного оборудования;
• санитарно-гигиеническое заключение;
• инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев. Если у регулирующей организации нет претензий к проектной документации, то его заверяют печатью и передают заказчику. Только теперь можно приступать к устройству котельной в частном доме. Если же к проекту имеются замечания, то его возвращают на доработку с последующей повторной процедурой согласования.

Где можно расположить котельную?

Во многом требования зависят от технических характеристик оборудования. К примеру, для электрокотлов обустраивать отдельное помещение не нужно, такое оборудование можно встроить где угодно, лишь бы дизайн комнаты не портился. Что касается других видов котлов, то для них нужно обустраивать отдельные помещение или адаптировать комнату внутри дома:

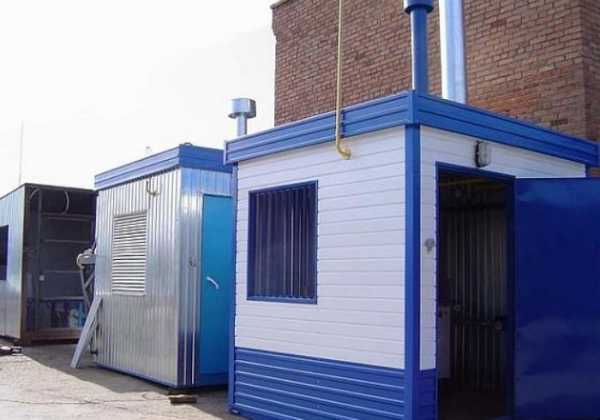

• отдельно стоящая котельная;
• на чердаке;

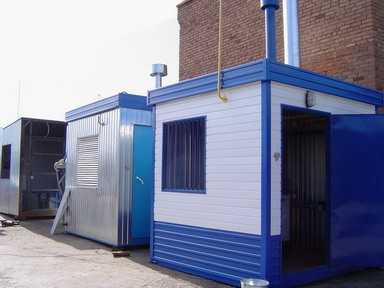

• в малогабаритном автономном модуле;
• котельная в подвале частного дома встречается очень часто;
• в самом доме, если предварительно оборудовать комнату;
• в пристройке.

Так, при нехватке площади под новые постройки, топочную можно оборудовать прямо в доме, не забывая о правилах установки котла в жилой комнате. Однако лучше еще на этапе строительства разместить оборудование в подвальном или чердачном помещении. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление является самым экономным, поэтому далее рассмотрим требования к газовой котельной в частном доме.

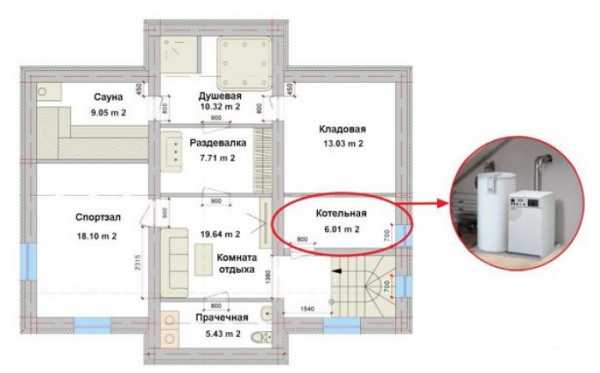

Каких размеров нужно помещение для котельной в доме?

Газ – это достаточно взрывоопасный вид топлива, поэтому оборудование помещения для газового котла должно быть, согласно целому ряду требований и правил СНиПа. При мощности котла не более 30 киловатт, не обязательно оборудовать отдельную комнату, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв. м.

Отопительное оборудование можно разместить на кухне лишь при соблюдении следующих требований:

• стены должны быть отделаны огнеупорными материалами;
• площадь помещения должна быть не менее 15 м. кв.;
• потолки высотой не менее 2.5 метров;
• ближе к полу нужно оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
• необходимо установить систему вентиляции;
• обязательно наличие окон с форточкой;
• площадь окна также регламентируется требованиями: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления, то есть окно в котельной площадью 15 кв.м должно быть площадью не менее 1,5 кв. м.

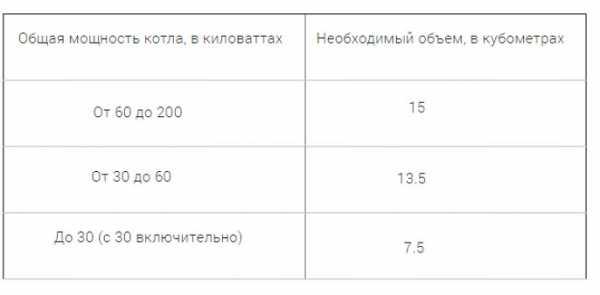

Таким образом, чем больше объем котла, тем больше должна быть площадь топочной.

Требования для топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюсти не только основные требования, но и ряд дополнительных:

• огнеупорность стен, разделяющих помещения;
• естественное освещение;
• вентиляционная система с частотой замены воздуха 3 раза/час;
• отдельный выход наружу;
• обеспечение удобного доступа к обслуживанию котла;
• объем помещения не менее 15 кубометров.

Также необходимо соблюсти основные нормы СНиП, если установить оборудование в отдельной стоящей котельной:

1. Фундамент отдельного здания не должен соприкасаться с фундаментом жилого дома.
2. Стены и крыша должны быть отделаны только огнеупорными материалами.
3. При возведении здания должен использоваться раствор с песком.
4. Для котла нужно возвести отдельный фундамент на 15-20 см от пола.
5. Нужно провести канализацию, чтобы при необходимости можно было слить теплоноситель из системы.

Приятным бонусом такого размещения является то, что не будет слышно шума газового отопительного прибора при его эксплуатации.

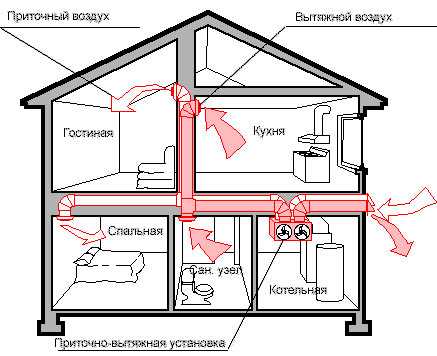

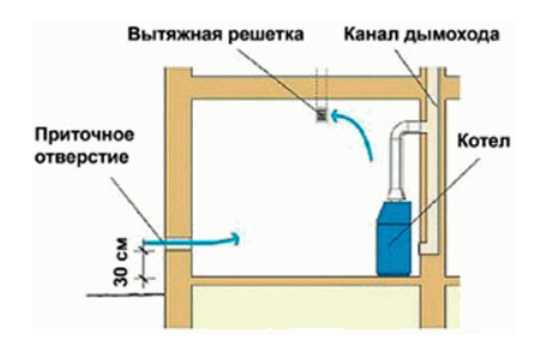

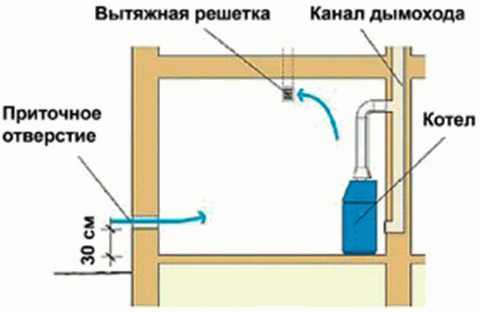

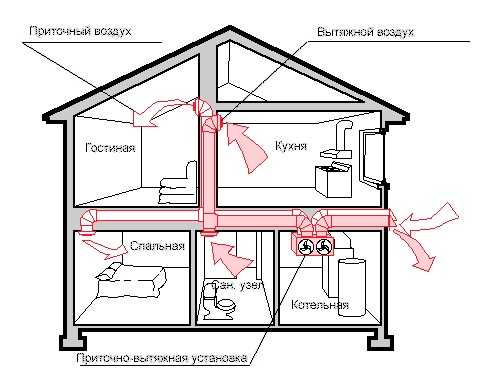

Как обустроить вентиляцию?

Чтобы котел работал с максимальной эффективностью, нужно обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сжигания топлива. Как правило, для этого достаточно естественной вентиляции, но если комната сильно загерметизирована, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри комнат и могут спровоцировать пожар.

• Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то, чтобы обеспечить естественную циркуляцию воздуха, достаточно просто просверлить в стене дыру диаметром 10-15 см и установить в нее пластиковую трубу соответствующего размера с решеткой или сеткой. Внутрь трубы необходимо установить клапан обратной тяги, чтобы воздух мог выходить из помещения.

Вентиляционную вытяжку оснащают аналогичным образом, защищая на выходе от попадания в нее атмосферных осадков. А приточное отверстие следует расположить снизу, рядом с отопительным прибором – так поток свежего воздуха будет поступать прямо в сжигающую камеру. А так как продукты сжигания топлива поднимаются наверх, то над агрегатом следует расположить вытяжку.

• Принудительная вентиляция. Когда нет возможности обеспечить естественную вентиляцию или ее не достаточно, исходя из мощности котла, тогда можно прибегнуть к искусственной циркуляции воздуха. Главные элементы – вентиляторы нужно подбирать с учетом мощности отопительного прибора, прибавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе при отсутствии свежего воздуха оборудование может взорваться!

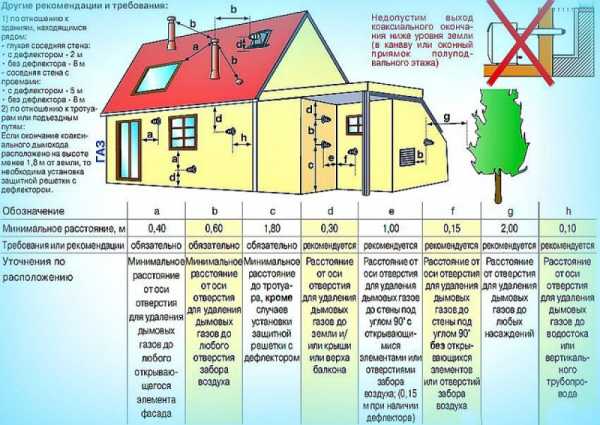

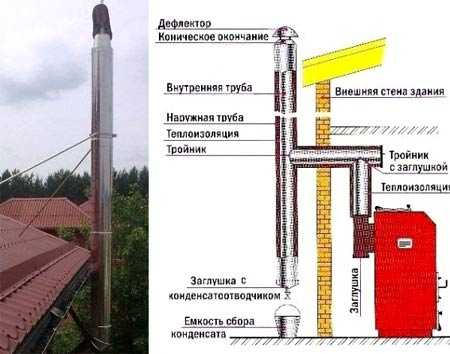

Требования к обустройству дымохода

Дымоход – еще одна важная часть при обустройстве котельной для частного дома. И к этому оборудованию также выдвигаются определенные требования, и если их не соблюсти, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем главные требования к установке дымохода по СНиПу:

1. Труба дымохода должна быть точно такого диаметра, который рекомендован в техпаспорте котла отопления.
2. Количество поворотов и изгибов трубы строго ограничено – не более трех.
3. Высота дымохода также ограничивается – выше крыши, но не больше, чем на 5 м.
4. При этом срез дымоходной трубы не должен быть расположен ниже уровня самой крыши, иначе через него будет подсасываться воздух, который может привести к задымлению.
5. Труба должна быть сделана исключительно из металла, цилиндрической формы с специальными отверстиями для удобной периодической прочистки.
6. Категорически запрещено монтировать вверху дымохода защитный зонт или другие подобные сооружения.
7. Сечение трубы также должно в полной мере соответствовать требованиям, предъявляемым конкретной моделью отопительного котла.
8. Трубопровод должен быть газонепроницаем, иначе продукты сгорания топлива будут выводиться не наружу, а обратно попадать в котельное помещение.
9. В стене котельной необходимо проделать два отверстия: одно для дымохода, а другое – расположить несколько ниже – для удобного техобслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 г.

Особенности монтажа оборудования

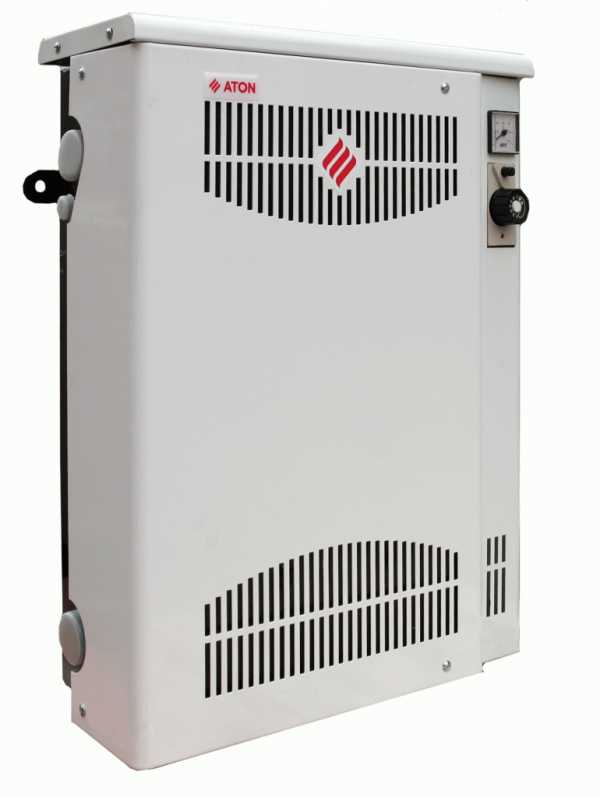

Котлы, работающие на газовом топливе, могут быть двух типов: настенные и напольные.

Установка настенного прибора осуществляется при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в комнате не должна превышать показатель в 80%.

1. Прежде всего, необходимо отделать стены помещения жаропрочными строительными материалами слоем или толщиной не менее 2 мм.
2. Поскольку вентиляция в котельной частного дома – это один из важнейших элементов, то следующим этапом является проделывание вентиляционного отверстия в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие выше оборудования тоже с трубой, выходящей на улицу.
3. Затем можно приступать непосредственно к монтажу оборудования. Для этого в стене на высоте не менее 80 см от пола, и параллельно ему, проделываются отверстия. На одном ли уровне установлены кронштейны, можно проверить при помощи строительного уровня.
4. После этого нужно навесить настенный котел на кронштейны и закрепить его.
5. Далее в наивысшей точке системы монтируется воздушный кран и расширительный бак.
6. Чтобы теплообменник не засорялся, на трубу, которая подает теплоноситель, необходимо установить угловой сетчатый фильтр, с двух сторон которого, как на патрубки, размещают шаровые клапаны. Данная мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
7. Затем отопительное оборудование подключается к дымоходу.
8. После этого можно приступать к соединению труб с патрубками, выходящими из котла, убрав заглушки, установленные изготовителем. Трубка для подачи воды соединяется к верхнему патрубку, а труба выдачи – к нижнему. Лучше всего это сделать газосваркой. При этом клон труб должен быть не менее 5 мм на каждый метр трубопровода.

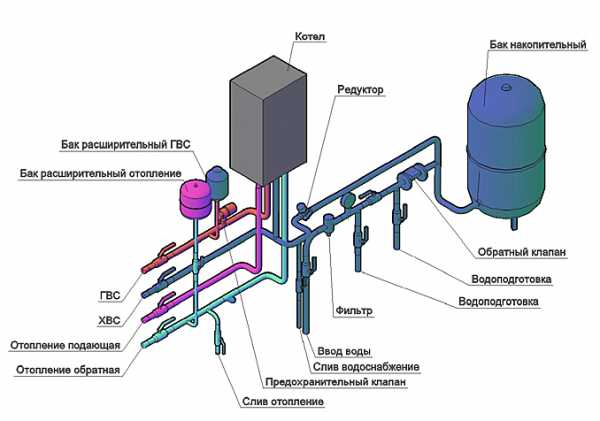

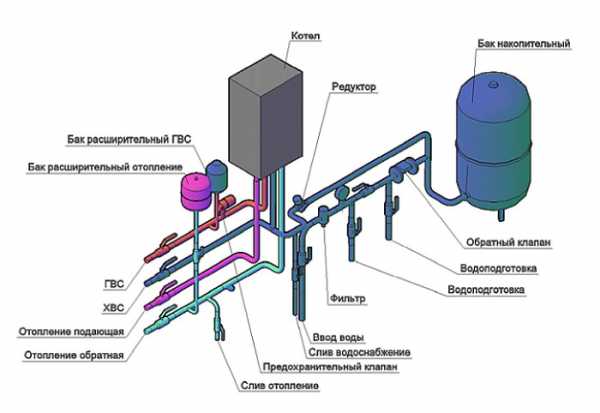

9. Заключительным этапом является обвязка, то есть подсоединение котла к системе газа, электричества, гидравлики.

Перед установкой отопительного оборудования, нужно обязательно монтировать в систему следующие элементы:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

При этом электрический счетчик должен быть оснащен автоматическим прерывателем (УЗО), который предотвратит перегрев или замыкание проводки.

Перед первым запуском, котел надо наполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, который находится в нижней части изделия.

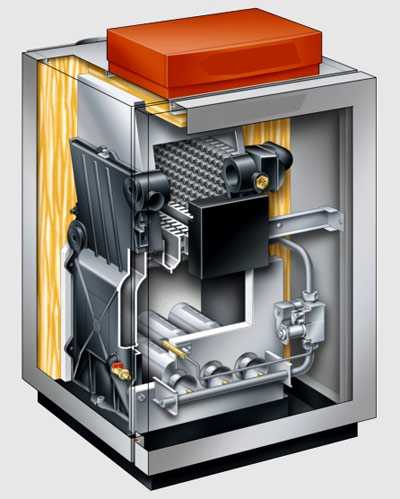

Напольные котлы намного мощнее, и соответственно больше по габаритам, чем навесные, поэтому их, как правило, размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и навесного, но есть несколько важных нюансов:

1. Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки изделия распределялась максимально равномерно. Лучше установить оборудование на небольшой пьедестал из цементно-песочной стяжки.
2. После закрепления котла, его необходимо подвести к дымоходу, а также к отопительной системе дома, установив фильтр для защиты от засоров.
3. Подключая оборудование к системе водоснабжения, врезку в водопровод стоит разместить максимально близко к входу трубы в дом. Данная мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
4. В заключении производится обвязка отопительного оборудование и его проверка.

Таким образом, можно своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других регулирующих органов, благодаря которым отопительная система будет работать эффективно и безопасно. Помните, что невыполнение хотя бы одного требования может принести очень неприятные последствия.

santehnikportal.ru

: Инженерные системы загородного дома.Газ.Электричество. :: BlogStroiki

     Ответ: Уважаемая Галина, давайте сначала определимся с терминологией, в связи с тем что в строящейся вами бойлерной будет установлен все таки  отопительный котел, то будем в дальнейшем называть это помещение котельной.

     Мощность котла для отопления частного дома выбирают исходя из соотношения: для обогрева 10м2 необходимо иметь тепловую мощность в 1кВт, у вас принимаем расчетную отапливаемую площадь в размере 156 м2, делим на 10 и получаем требуемую мощность на отопление вашего дома 15.6 кВт. Думаю что котел будет двухконтурный, поэтому с учетом использования ГВС и нормального,  без эксплуатации  на предельных параметрах ,выбираем котел мощностью 28 Квт.

    А теперь о нормативных документах. Действует сегодня СНиП 42-01-2002 «Газораспределительные системы», согласно которому  «размещение газоиспользующего оборудования..и требования к помещениям котельных  устанавливаются требованиями стандартов  и другими нормативными документами а также данными и требованиями паспортов , инструкций предприятия изготовителя соответствующего газового оборудования.»Т.е. конкретные размеры котельной не оговаривает СНиП , все отталкиваются от требований производителя газового оборудования.

    Таким образом ,производитель газового оборудования в руководстве пользователя указывает свои требования по установке и эксплуатации своего газового оборудования. Как правило заказывая проект газификации вашего дома в газовой службе потребовали или потребуют и паспорт на ваш котел, и все что написано в требованиях производителя будет вписано в выданные вам ТУ(техусловия) на установку и монтаж вашего отопительного котла.

    Примерный перечень требований к помещению  котельной:

1.            высота помещения котельной  должна быть не менее2.2 метра;

2.            объем помещения  котельной определяется, исходя из условий удобства эксплуатации отопительного оборудования  и производства работ по его монтажу, и должен быть не менее 7.5м3, если кроме котла там будете устанавливать например косвенный  накопитель , то обьем  помещения увеличивается до 15м3;

3.            обязательно должно быть окно с форточкой для ежедневного проветривания помещения, площадь остекления окна должна соответствовать расчету   0,03 м2 на 1 м3 объема помещения котельной;

4.            Обязательно требование производителя к обустройству свободного прохода между оборудованием находящимся в котельной шириной не менее 0.7 метра.

    Ну и конечно не забыты требования пожарной службы к стенам котельной, они должны иметь огнестойкость не менее 0.75 часа

blogstroiki.ru

Котельная в частном доме: требования, схема, устройство

Проектирование и монтаж котельной в собственном доме – вопрос серьезный и ответственный. К нему необходимо подходить, вооружившись, в первую очередь, нормативной документацией, а еще — советами специалистов в данной области. Кроме того, при устройстве топочной нужно помнить как об удобстве обслуживания оборудования, так и о свободном доступе к запорной и регулирующей арматуре. В данном материале мы изложим, какой должна быть котельная в частном доме согласно нормативным требованиям.

Требования к котельной

Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.

Газовое котельное оборудование допускается устанавливать на кухне либо в отдельном помещении топочной, находящемся на первом этаже, в цокольной или подвальной части дома.

Помимо этого, теплогенераторы можно размещать в пристройках или отдельно стоящих зданиях, а также на плоской кровле при условии соблюдения требований к несущей способности и надежности покрытия. Ограничения здесь действуют такие:

• Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
• В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.
• Высота комнаты в любом случае должна быть не менее 2.5 м.

Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.

Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).

В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей. При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа. Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.

В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:

• Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
• Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
• Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.

Примечание. В нормативной документации Украины устройство выхода на улицу и дополнительной наружной двери не требуется.

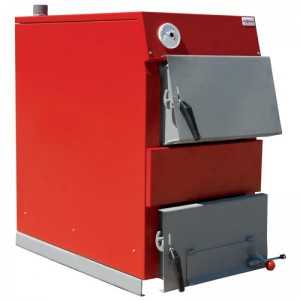

Котлы электрические, жидко – и твердотопливные

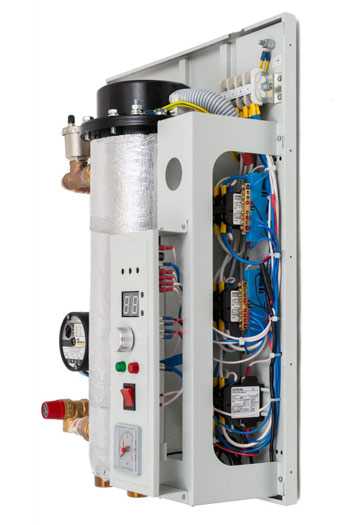

Если для производства тепла применяется электроэнергия, то размещение оборудования регламентируют такие нормы проектирования, как Правила Устройства Электроустановок (ПУЭ). Но прямого запрета на установку электронагревателя в той или иной комнате в данных правилах нет, поэтому лучше поставить его в отдельном помещении, что продиктовано соображениями практичности и безопасности.

Когда обогрев здания обеспечивают источники тепла, сжигающие твердое или жидкое топливо, то их расположение регламентирует лишь СНиП II-35–76. Он гласит, что размещать подобные теплогенераторы необходимо в специальном отдельном помещении. При этом компоновка оборудования базируется на двух принципах: последовательность технологических процессов и удобство обслуживания, а площадь котельной не нормируется.

Расстановка по технологии предполагает определенную очередность, начиная от устройств фильтрации воды и заканчивая распределительными гребенками и оборудованием для ГВС. Данная норма носит рекомендательный характер, так как обеспечивает некий порядок в автономной котельной, но ее неукоснительное исполнение не всегда возможно. А вот удобство обслуживания – критерий обязательный, поэтому Правилами устройства и эксплуатации котлов для этой цели предусматриваются такие требования:

• Расстояние от горелки котла на жидком топливе до противоположной стены – не менее 1 м, от фронтальной выступающей части твердотопливного агрегата до той же стены – не меньше 2 м.
• Когда 2 теплогенератора на дровах стоят друг напротив друга, то просвет между ними соблюдается 5 м, поэтому подобная компоновка для частного застройщика неприемлема, так как при таком раскладе минимальные размеры котельной вырастут вдвое.
• Когда в паспорте на отопительное оборудование указано, что требуется боковое или заднее обслуживание, то в этих местах надо обеспечить проход шириной 1.5 м. Если обслуживание не нужно, то просвет должен быть 700 мм.
• В местах проходов ничего не должно перегораживать просвет до высоты 2 м.

Требования к вентиляции

В этом плане самыми жесткими являются требования к газовым котельным. Вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за 1 час. Это означает, что в течение часа воздушная среда в комнате полностью обновится трижды. Подсчет простой: умножением площади на высоту определяется объем помещения, после чего результат умножается на 3. Как правило, в частных домах и коттеджах вытяжку организовывают естественную, через вертикальную шахту или трубу.

В свою очередь, задачей приточной вентиляции котельной есть компенсация вытяжного воздуха и подача воздушной смеси для процесса горения. Эту смесь забирает теплогенератор, а потом выбрасывает вместе с продуктами горения посредством дымохода. Соответственно, расход приточного воздуха – это сумма расходов воздушной смеси для вытяжки и на горение, что и прописано в нормах.

Чтобы обеспечить необходимое количество притока, во входные двери встраивается переточная решетка. Сквозь нее воздушные массы, побуждаемые работой вытяжки, поступают в котельную частного дома. Решетку можно встроить как в наружную дверь, так и во внутреннюю, благодаря чему в котлы поступит подогретый воздух и эффективность их работы повысится.

В ситуации с агрегатами на жидком топливе рекомендуется соблюдать такие же требования к вентиляции котельной, как и при работе на природном газе. Здесь так же нужен воздух для сжигания и для вентиляции, поскольку вместе с топливом в помещение будет попадать пыль, грязь от угля и вредные пары от солярки. Исключение – электрокотел, ему не нужен ни дымоход, ни воздух для сжигания, ни вентиляция. Достаточно задействовать схему с однократным естественным воздухообменом.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь. Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж. В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах. Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери. Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Заключение

Очень важно правильно подойти к расстановке оборудования и разработке схемы прокладываемых сетей. Выполнив эту работу качественно и в соответствии с нормативами, можно выйти на оптимальные размеры котельной и освободить больше места для жилого пространства дома или коттеджа.

cotlix.com

Котельная в частном доме – 90 фото особенностей установки современного оборудования

Отопление загородного жилья — немаловажное условие для комфортного проживания в доме. Именно по этой причине о котельной следует позаботиться ещё до начала окончания облицовочных работ. Сегодня производители предлагают различные энергетические генераторы для отопления.

Так, газовое оборудование для котельной в частном строении проектируется, а также обустраивается в соответствии с самыми строгими требованиями. Основная причина заключается в возможности взрывоопасности.

Второе почётное место занимают котлы на твёрдом, а также жидком топливе. В сравнении с газовыми приборами они не такие взрывоопасные, однако, должны размещаться в отдельной комнате. В ней важно обустроить качественную приточно-вытяжную вентиляционную систему и необходимо предусмотреть специальный канал для вывода газов дымохода.

Просты в установке котлы электрические. Они не требуют установки в специальном топочном помещении. Но в данном варианте имеются особые правила, связанные с безопасным использованием.

Поскольку к котельной газовой в частном домостроении самые высокие требования, соответственно поговорим именно об этом оборудовании подробнее. Остальные разновидности установок для отопления автоматически подходят под требования, которые созданы для газовых приборов.

Требования к обустройству газового котельного оборудования

Для желающих обустроить в жилье котёл минимальной мощности должны знать, что не нужно отдельного помещения для топки. Именно по этой причине обустраиваете газовое устройство в кухонном пространстве, соблюдая требуемые нормативы:

• Площадь комната должна быть не менее чем 15 квадратных метров;
• Потолочная поверхность более чем два метра;
• Оконный проём непременно должен иметь форточку;
• Приточно-вытяжная вентиляционная система комнаты;
• В настенной поверхности над напольной поверхностью внизу дверного полотна должны иметься отверстия воздухозаборные, которые обеспечивают воздушный приток;
• Важно обустроить котёл рядом с настенной поверхностью из материала негорючего.

Если в комнате нет настенных поверхностей из материалов негорючих, то схемой обустройства котельной в частном строении допустима установка устройства на оштукатуренную стену из натурального массива. Но он должна быть непременно закрыта металлическим экраном отражающим тепло.

Для установки газовой с мощностью не менее чем 30 кВт нужно отдельное пространство. Требования к его обустройству в основном зависят от размещения. Поговорим о самых востребованных устройствах.

Установка в отдельной комнате

Обустройство котельной в загородном жилье, функционирующей на газе природного происхождения, допустимо на чердаке, а также на нужном этаже.

В данном варианте следует придерживаться следующих требований:

• хорошее освещение;
• отдельно расположенный выход на улицу;
• комната должна быть больше чем 15 кубических метров;
• свободный доступ к агрегату и дополнительному оборудованию;
• вытяжная вентиляционная система;
• расположенные рядом с топочным помещением комнаты должны отделяться от него настенной поверхностью с огнестойкими характеристиками.

Вентиляция

Для качественного функционирования устройства для отопления газом нужен бесперебойный воздушный поток. Он должен хватать как на поддержание горения, так и на выведение газов.

Чтобы обеспечить хороший воздухообмен устройства минимальной мощности в ветхом сооружении, как правило, хватает природной вентиляцией помещения для топки. Сюда воздух поступает из щелей в оконных, дверных проёмов, а также посредством других не плотностей.

Если в котельной есть герметичные оконные и дверные проёмы, тогда не обойтись без дополнительной вентиляции.

Выбор и установка прибора

Для желающих знать, как обустроить котельную собственноручно, важно знать, что перед началом установки стоит подобрать комплект требуемого оборудования. Котёл подбирается в зависимости от климатических условий и объёма комнат для отапливания.

Для расчета мощности котла для малогабаритного пространства не более чем 200 квадратных метров, где потолочная поверхность не превышает нескольких метров, а настенная поверхность утеплена, как и оконные, дверные проёмы, не требуется огромных усилий. В этих целях метраж следует умножить на мощность установки, как на фото котельной, приходящейся на каждые 10 метров квадратных пространства. Данный показатель выведен посредством эксперимента для различных российских климатических территорий.

Специалисты расставят необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, обустроят автоматизированную систему, а также проведут работы пусконаладочного характера.

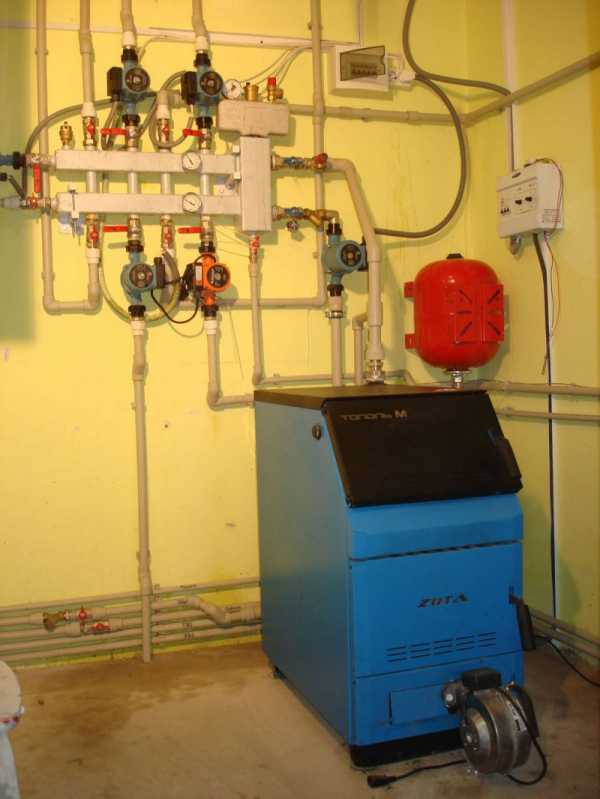

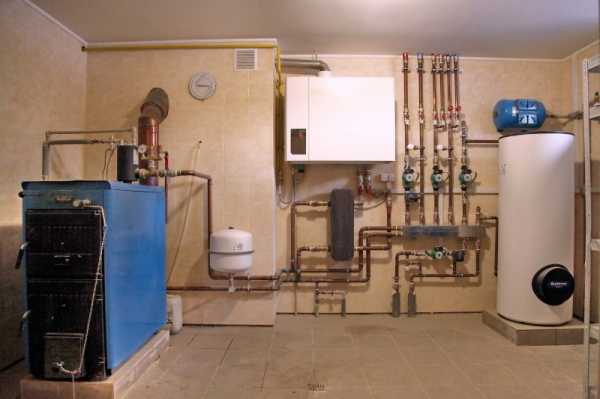

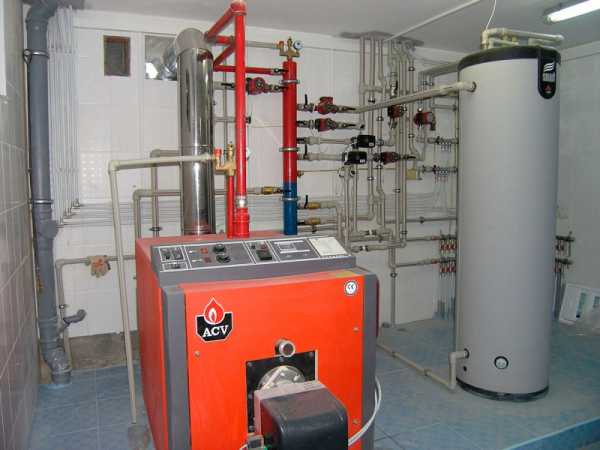

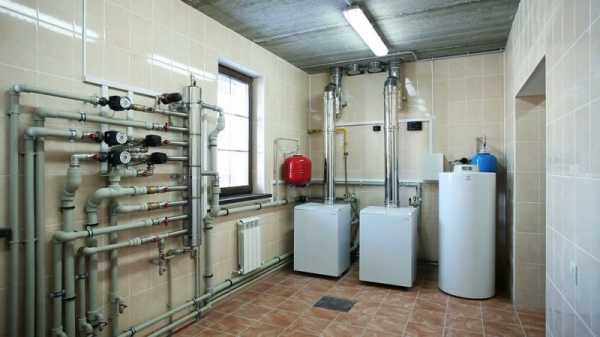

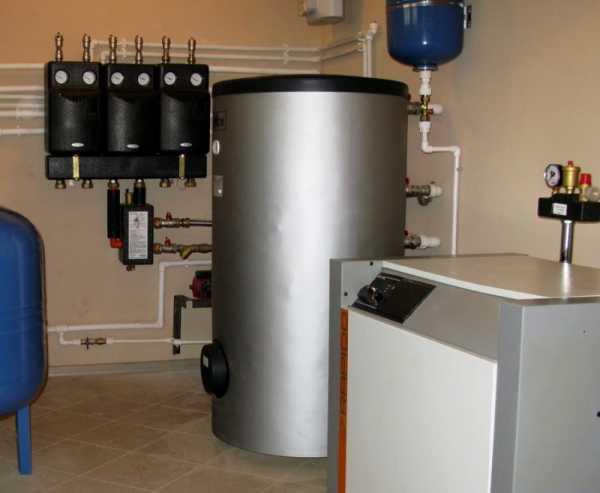

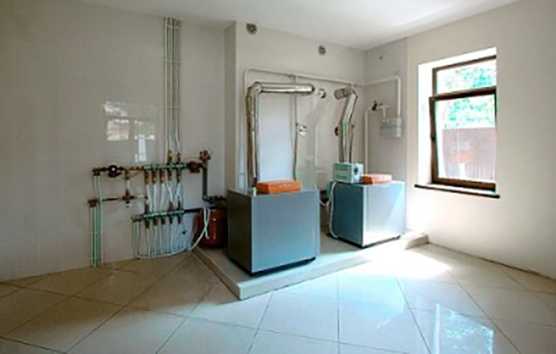

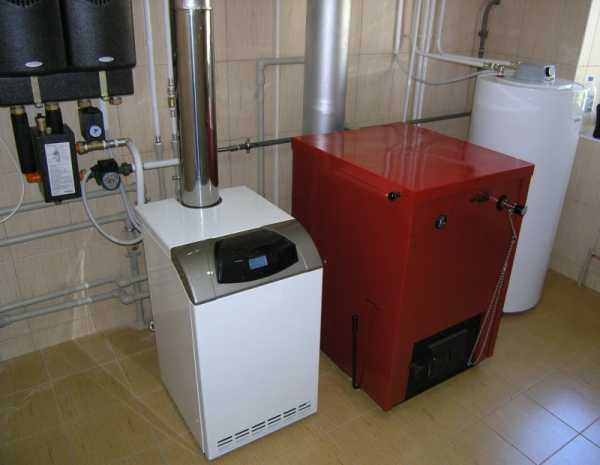

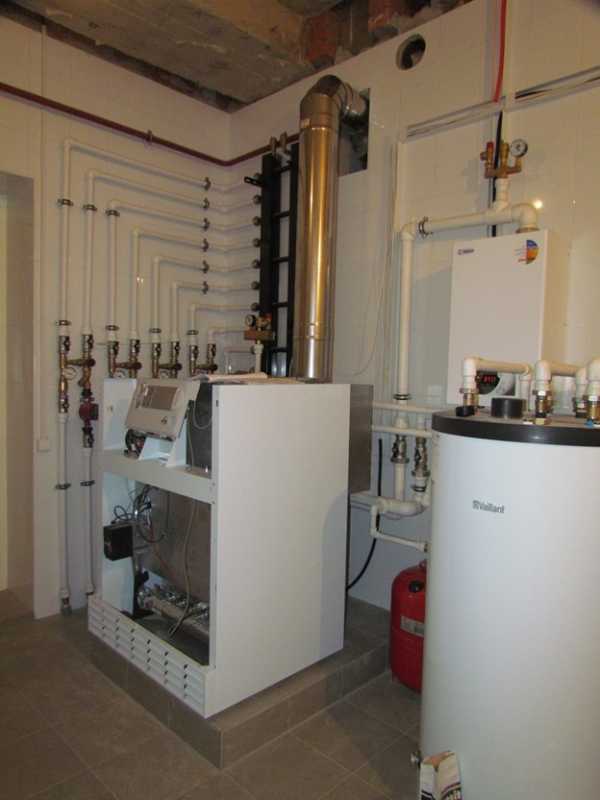

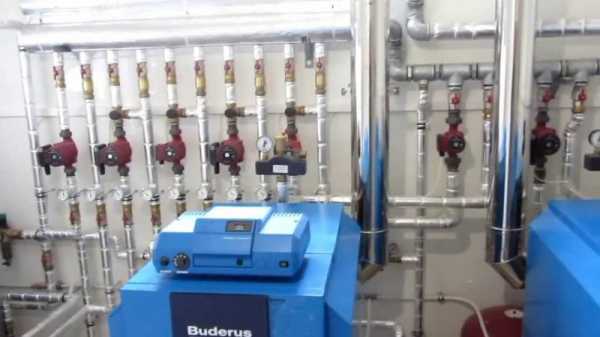

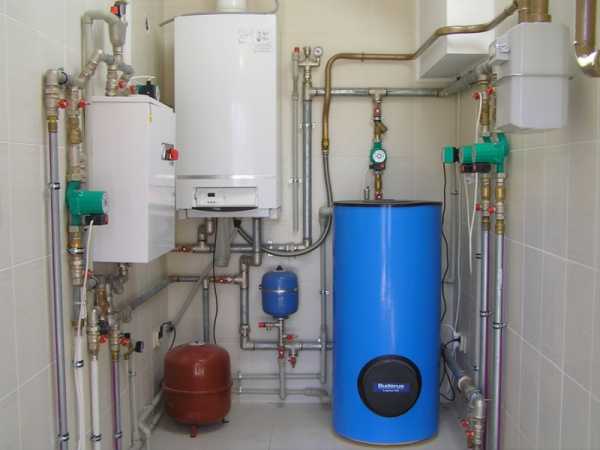

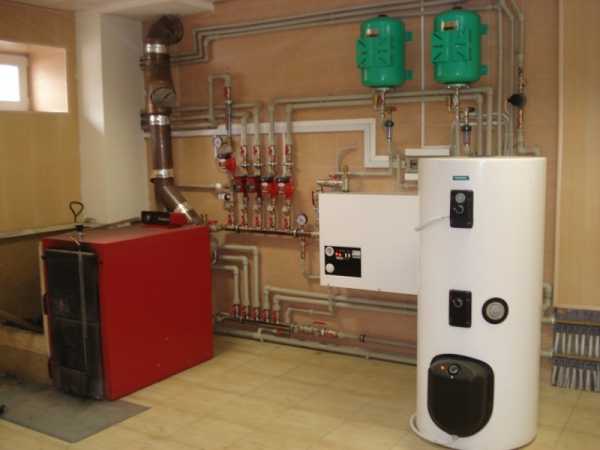

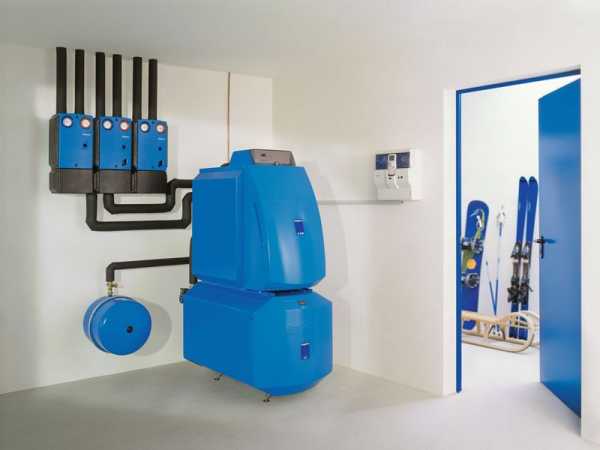

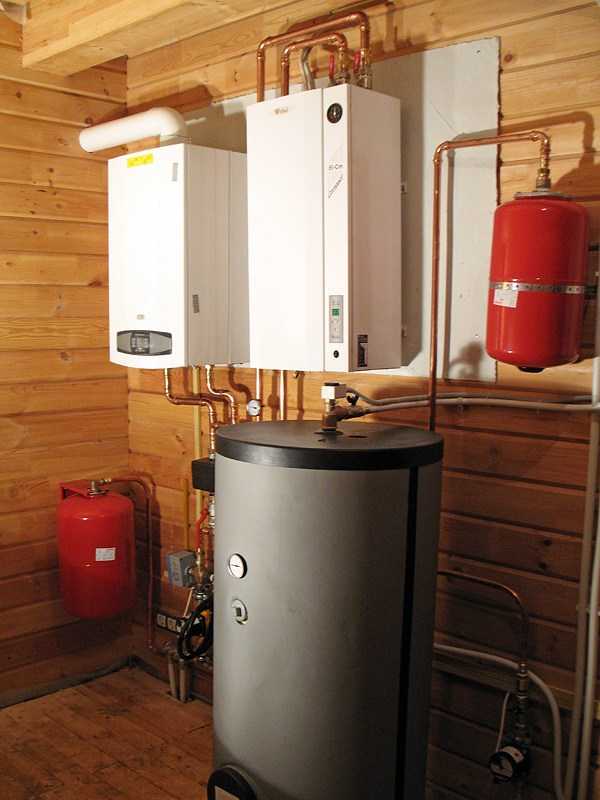

Фото котельной в частном доме

mojdominfo.ru

ее схема, размеры и требования установки.

Решив перебраться из городской квартиры в частный дом, расположенный в пригороде или коттеджном поселке, большинство людей вовсе не хочет отказываться от тех даров цивилизации, к которым они привыкли. Им не хочется каждое утро и вечер топить печку, загружая в топку дрова и уголь, потом вычищать золу, тратя немало времени и сил на поддержание достаточно высокой температуры в помещении. Поэтому ими устанавливается котельная в доме.

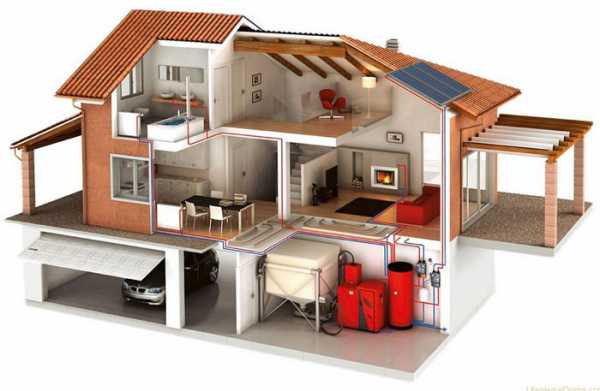

Пример домашней котельной

В большинстве случаев такое решение принимается задолго до начала строительства и даже проектирования здания. Существуют готовые проекты домов с котельной, так что лишних проблем при строительстве, как правило, не возникает. Но что делать, если при проектировании и строительстве дома наличие котельной не было запланировано? Это несет за собой ряд серьезных проблем, решать которые следует очень осторожно и вдумчиво. Что же для этого нужно знать и заранее решить?

Вернуться к оглавлению

Содержание материала

Какой отопительный котел выбрать

Один из самых важных вопросов, возникающих при создании автономной отопительной системы, это правильный выбор котла. От этого выбора зависит и то, какие требования будут предъявлены к самой котельной. Итак, какими же бывают котлы?

1. Дизельные отопительные котлы. По-прежнему являются одними из наиболее распространенных в нашей стране, однако их популярность стремительно падает из-за высокой стоимости дизельного топлива. И все же, благодаря высокой мощности, удобству использования и безопасности, они широко распространены. Однако, решив отапливать свой загородный дом при помощи дизельного котла, стоит очень серьезно подходить к выбору места установки. Желательно, чтобы это была автономная котельная, стоящая в нескольких метрах от дома. Если вы решаете установить её в подвале, то стоит всерьез озаботиться наличием дымохода, выводящего дым на несколько метров выше крыши дома. Дело в том, что при работе дизельного котла выделяется неприятно пахнущий, едкий и маслянистый дым. Если дымоход находится поблизости от стены, то вскоре на ней появится налет, избавиться от которого будет очень непросто. Это стоит учитывать при установке котла.
2. Газовые отопительные котлы. На сегодняшний день именно они пользуются наибольшей популярностью. Удобство использования, экологическая чистота, мощность и дешевое топливо – вот главные достоинства такого решения.Схема устройства газового отопительного котла

   Но, делая такой выбор, стоит учитывать, что газовая котельная должна располагаться в 10-15 метрах от вашего дома, а не в подвале. Увы, при всех своих плюсах, газ остается очень опасным топливом. Если при монтаже или эксплуатации была допущена оплошность, она вполне может привести к образованию щелей, через которые газ может просачиваться в помещение. Когда он достигнет определенной концентрации, достаточно будет одной искры, чтобы прогремел страшный взрыв. Пожалуй, взрывоопасность является единственным минусом газовых отопительных котлов. Если нет возможности расположить котел на каком-то расстоянии от дома, то его можно расположить в подвале. Но при этом вентиляция котельной должна быть достаточно качественной, чтобы концентрация газа не достигала опасной. Кроме того, обязательно должно быть окно в котельной, причем достаточно большое. В этом случае при возгорании газа взрывная волна просто выбьет окно, не нанося серьезного вреда конструкции здания.

   Схема для монтажа вентиляции в котельной

3. Электрические отопительные котлы. Прекрасный выбор, если вы не хотите ломать голову над выбором помещения котельной. Небольшие размеры и полное отсутствие продуктов горения – вот главные плюсы электрического котла. Его можно установить в подвале, на чердаке или даже на кухне: небольшие размеры и элегантность позволят ему не занимать много места, не вносить значительных изменений в дизайн помещения. Единственный минус – высокая стоимость электричества. Ежемесячно вам придется отдавать немалые деньги при оплате счетов.

   Устройство электрического котла

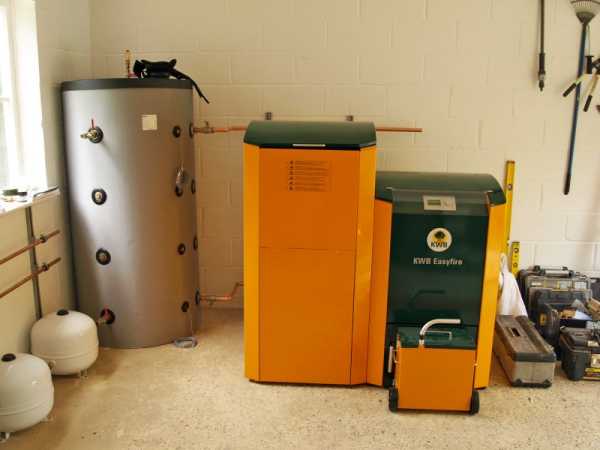

4. Твердотопливные отопительные котлы. Наименее популярны, хотя и имеют ряд преимуществ. Прекрасно работают на любом твердом топливе – дрова, уголь, кокс, торф. Однако дают сравнительно мало энергии, а кроме того, топливо приходится загружать в топку вручную, после чего удалять продукты горения (золу, угли). Можно устанавливать в подвале, так как котел является полностью безопасным при правильном обращении с ним. Но труба, как в случае с дизельным котлом, должна быть достаточно высокой – выше дома.

Когда вы определились с выбором отопительного котла и местом его расположения, можно подумать о том, какого размера должна быть котельная в частном доме.

Вернуться к оглавлению

Каким требованиям должна отвечать котельная

Сразу стоит сказать, что приведенные ниже высота и размер котельной в доме обычно предъявляются к газовым, дизельным и твердотопливным отопительным котлам. Электрические котлы, как говорилось выше, могут быть установлены где угодно, так как они безопасны и не выделяют дыма при работе.

Начнем с того, что в котельной высота потолков должна быть минимум 2,5 метра.

Это позволяет снизить опасность отравления угарным газом, а также увеличивает объем воздуха, необходимого для поддержания горения и работы котла. Само помещение должно иметь объем не менее 15 кубических метров.

Поэтому площадь котельной должна составлять минимум 6 квадратных метров. Это позволяет установить отопительный котел со всем сопутствующим оборудованием, и при этом с удобством находиться и работать в котельной. Возможно, кому-то это покажется напрасным перерасходом полезной площадью, но это обязательные нормы и требования, гарантирующие безопасную и комфортную работу с отопительным оборудованием.

Площадь котельной в частном доме

Окно должно быть обязательно, независимо от вида используемого топлива. Газовый котел опасен возможностью утечки взрывоопасного газа, а твердотопливный и дизельный могут представлять серьезную угрозу, если в дымоходе имеются щели, через которые угарный газ будет поступать в помещение, где могут достигнуть опасной концентрации. Наличие открытого окна обеспечивает достаточно хорошую вентиляцию. Поэтому окно в котельной должно иметь площадь минимум 0,5 квадратных метров.

Выполняя монтаж котла, его желательно устанавливать не в углу, а просто возле стены, чтобы к нему можно было подойти с разных сторон для проведения определенной работы (ремонта, настройки, проверки).
Дверь в котельную должна иметь ширину не менее 0,8 метра. Это позволит легко и быстро покинуть котельную в любой форс-мажорной ситуации. Стоит сказать про такую непростую вещь, как отделка котельной.

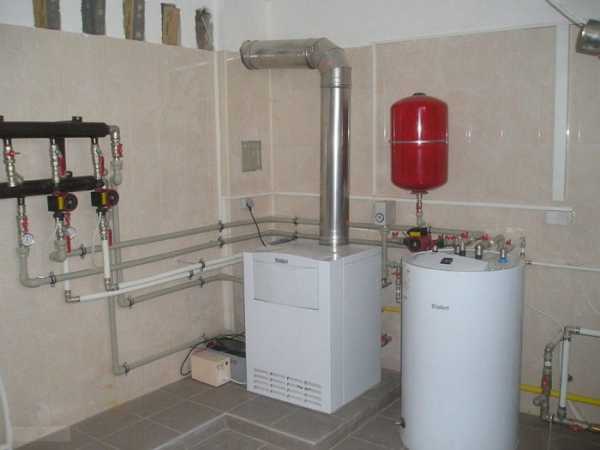

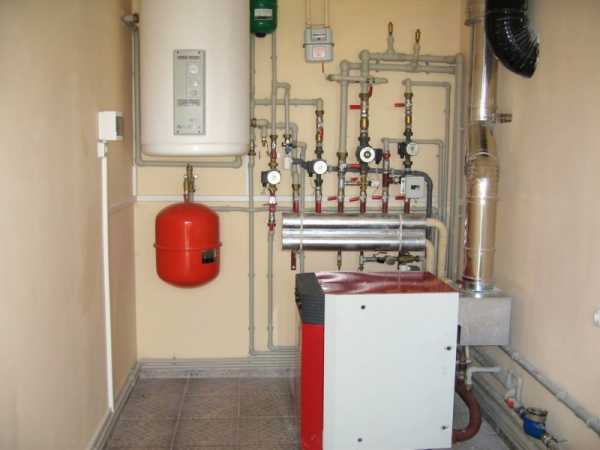

Пример отделки котельной

Стены необходимо оштукатурить или покрыть кафельной плиткой. Ни в коем случае не применяйте краску и прочие горючие вещества: их соседство с огнем может сыграть опасную шутку. Как уже говорилось, необходимо, чтобы дымоход возвышался над самой высокой точкой крыши хотя бы на 30-50 сантиметров.

Вернуться к оглавлению

Где лучше расположить котельную

Если при проектировании дома наличие котельной было предусмотрено, то для размещения оборудования выделяется специальное помещение в подвале или на первом этаже.

Если же вы проводите капитальный ремонт дома и решаете снабдить его автономной системой отопления, приходится выкручиваться и придумывать альтернативные варианты решения проблемы.

Конечно, самым простым способом является монтаж отопительного оборудования в отдельно стоящем помещении. В этом случае котельная рядом с домом позволяет отапливать все помещения, и в то же время не представляет угрозы для обитателей дома и их имущества.

Немаловажно, что не приходится проводить никаких работ по перепланировке: трубы с горячей водой просто идут от небольшой постройки во дворе к дому, поддерживая нужную температуру во всех жилых помещениях. Единственный минус – сложность монтажа трубопровода.

Приходится проводить немало земляных работ, чтобы уложить трубы, а потом засыпать их.

Кроме того, если вам придется посетить котельную в непогоду, придется одеваться, вооружаться дождевиком или зонтом, а это нравится не всем владельцам.

Если такой вариант вас не устраивает, то вам наверняка понравится пристройка котельной к дому. Этот вариант значительно удобнее. Вы можете устроить дверь, соединяющую дом и котельную, чтобы иметь возможность пройти к отопительному оборудованию, не выходя на улицу. Также вы сэкономите немало времени и денег на прокладке трубопровода.

Схема трубопровода с котельной

Опасность взрыва или отравления угарным газом также минимальна (если вы соблюдаете все необходимые правила при установке и в ходе эксплуатации). Именно поэтому большинство владельцев предпочитают пристроить котельную к дому, а не возводить отдельно стоящее здание.

Вернуться к оглавлению

Как разработать проект котельной

Одним из самых сложных этапов является разработка проекта. Да, кого-то может удивить, но чтобы разработать проект котельной для частного дома, приходится учесть множество самых разных факторов. Это мощность оборудования, вид используемого топлива, площадь и высота помещения, вытяжка и вентиляция, наличие окон и дверей, а также ряд других, не менее важных, факторов. Неслучайно в большинстве случаев владельцы домов предпочитают доверить всю работу специалистам. Да, чтобы оплатить их работу, приходится потратить немалые деньги.

Зато в результате вы получаете качественно выполненную работу, и можете быть уверены, что котельная, построенная по разработанному проекту, сможет прослужить вам многие годы, не доставляя ни малейших хлопот и не ставя под угрозу вашу жизнь и безопасность. Также большинство строительных компаний дает приличную гарантию на все виды выполненных работ. Поэтому, если в процессе эксплуатации вами будут замечены недостатки, специалисты быстро и качественно (и бесплатно!) устранят их.

Конечно, вы можете попытаться разработать проект самостоятельно или же найти более-менее подходящий в интернете, однако в этом случае никто не даст вам гарантий, что в ближайшем будущем вам не придется пожалеть о такой «самодеятельности». Тем более если вас интересует постройка котельной в деревянном доме, который может заняться от одной искры и сгореть за считанные минуты.

Запомнив ряд этих нехитрых правил, вы сможете легко обеспечить качественное отопление своему загородному дому. А при необходимости и подскажете знакомым, как сделать котельную в доме и на что обратить внимание, чтобы впоследствии не пожалеть о допущенных ошибках.

proekt-sam.ru

Котельная в частном доме: схема, требования, СНиП

Развитие индивидуального жилищного строительства выдвинуло на передний план вопрос о том, какой должна быть котельная в частном доме.

В первую очередь, на этапе проектирования, владелец частного дома формулирует требования к техническим характеристикам источника тепла.

Так же остро стоит вопрос вентиляции.

Мощность теплогенератора должна быть достаточной для обогрева всего дома.

Оборудование и все необходимые коммуникации устанавливаются и прокладываются в соответствии с требованиями СНиП.

Допускается выполнять монтаж системы отопления своими руками, при условии, когда имеется достаточный навык производства аналогичных работ.

Требования к помещению

Разрабатывая проект частного дома, нужно особое внимание обратить на три составляющих – фундамент, кровлю и систему отопления.

Схема отопительной системы включает в себя источник энергии, обогревающий прибор и трубопровод.

Видео:

Котельная – это специальное помещение, в котором располагается отопительное оборудование.

По месту своего расположения они подразделяются на следующие типы:

• отдельно стоящие;
• пристроенные;
• встроенные.

Минимальные размеры котельной определяются конструкцией котла и видом топлива, под которое он предназначен. Требования, которые предъявляются к помещению, четко прописаны в СНиП.

Разработка проекта и дизайна отопления частного дома предполагает точное знание, какие нормативы и допуски действуют, когда делается монтаж котельной.

Когда выполняется обвязка котла, оборудование должно располагаться на расстоянии не менее 50 см от стены. К помещению обустраивается удобный подход.

Стены должны быть либо кирпичными, либо бетонными. Пол тоже должен быть бетонным. Для большей безопасности можно постелить на него металлический лист.

Когда у владельца дома нет возможности обустроить специальное помещение, можно установить мини котельную. Такая мини котельная помещена в компактный контейнер без окон.

Важно отметить, что мини котельную можно установить во дворе частного дома. Монтаж и подключение к проложенным коммуникациям занимает минимум времени.

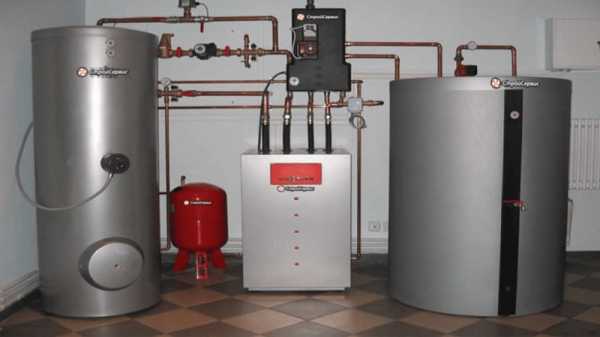

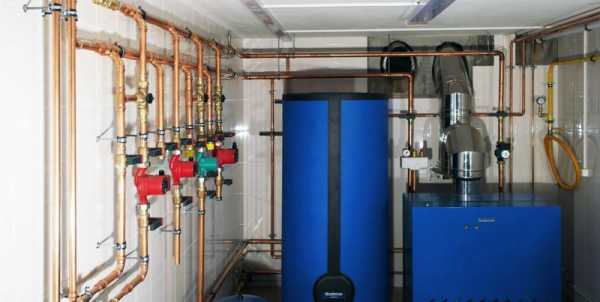

На фото представлена мини котельная для отопления частного дома. Явным преимуществом такого решения является то, что не придется возводить и обустраивать специальное помещение.

Не нужно выполнять проектирование котельной, не надо думать, как сделать вентиляцию правильно, поскольку в мини контейнере собрано все необходимое оборудование.

Однако высокая стоимость такого модуля ограничивает его использование.

Практика показывает, что приобрести оборудование по частям и смонтировать его в подвале частного дома можно за гораздо меньшую сумму.

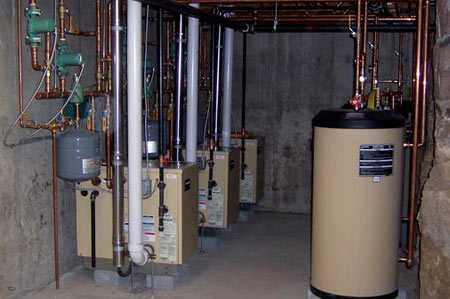

В отдельно стоящем здании или в подвале частного дома можно установить только два котла. Площадь помещения рассчитывается по нормативам, содержащимся в СНиП.

Минимальная высота комнаты дожна быть не менее двух с половиной метров, а площадь — 6 кв. м. Минимальный объем котельной должен быть не менее 15 м³.

Дверь в котельной устанавливают таким образом, чтобы она открывалась наружу. Дверь обязательно надо обшить металлическим листом или другим негорючим материалом.

Необходимо предусмотреть и установку окна. Это окно должно иметь форточку для вентиляции. Вентиляция в котельной частного дома выполняет важную функцию – безопасность эксплуатации котельной.

Видео:

Очень важно, чтобы при обустройстве котельной соблюдались требования пожарной безопасности. Здесь не допускается хранение посторонних вещей и предметов, тем более обладающих способностью гореть.

Приточная вентиляция и вытяжка обеспечивают поступление свежего воздуха и удаление застоявшегося.

Особенно важно обеспечивать постоянную вентиляцию котла, установленного в подвале частного дома и работающего на газе.

При этом дверь и окна в котельной должны плотно закрываться. Недопустимо, чтобы по помещению гуляли сквозняки. Все эти работы легко сделать своими руками или с привлечением профессионалов.

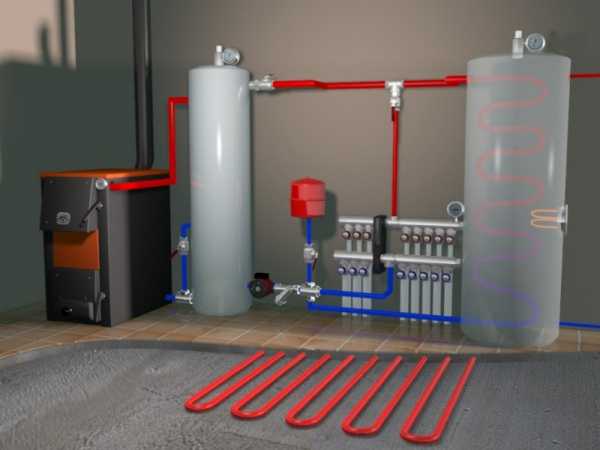

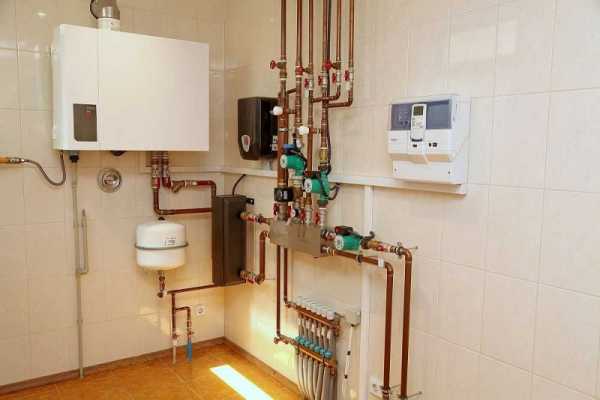

Общая схема котельной

После соответствующей отделки помещения на отведенные места устанавливается проектное оборудование и прокладываются все коммуникации. Монтаж и обвязка котла выполняется по определенному регламенту.

Устройство любой котельной включает обязательные узлы и агрегаты. Зная предназначение каждого из них, можно обслуживать котельную своими руками.

Если схема предполагает не только отопление частного дома, но и горячее водоснабжение, то понадобится бак-водонагреватель, который называется бойлером.

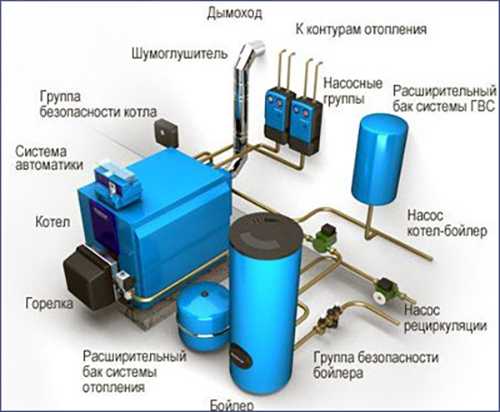

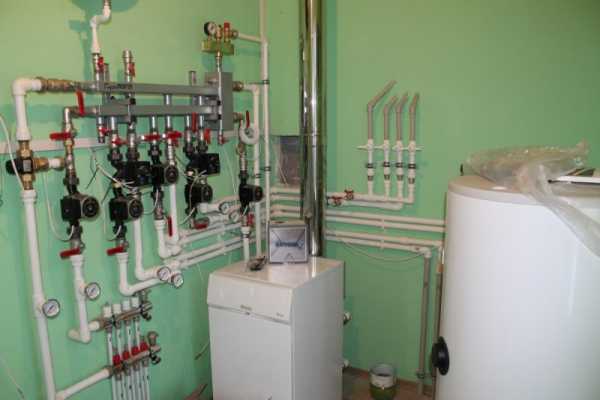

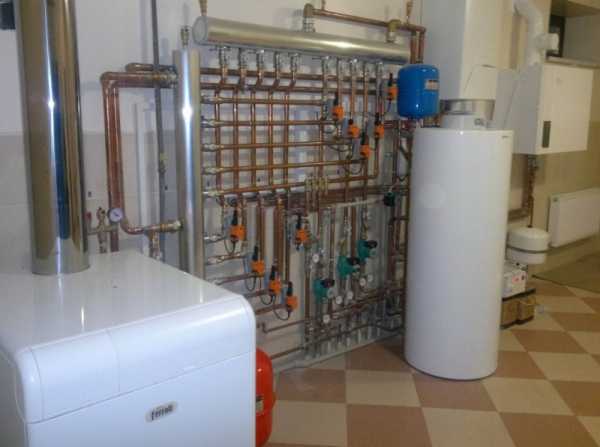

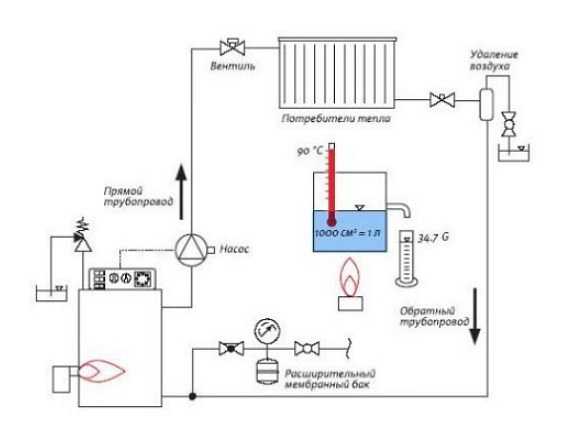

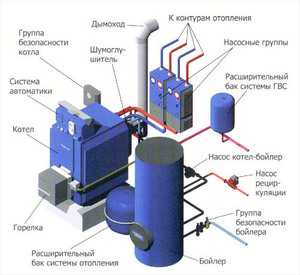

На фото представлена функциональная схема котельной с комплектом всего необходимого оборудования.

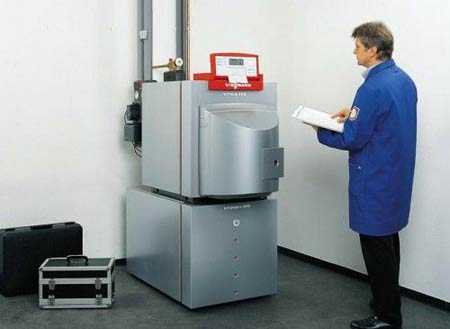

Отопительный котел

Согласно действующей системе классификации, все котлы, которые применяются для отопления частного дома, относятся к классу источников тепла малой мощности.

Максимальная производительность такого теплогенератора 65 кВт.

Котлы подразделяются по следующим параметрам:

• вид топлива;
• материал теплообменника;
• способ установки.

Выполняя проектирование котельной для частного дома, необходимо рассчитать площадь, которую будет занимать котел и предусмотреть возможность доступа к объекту при монтаже обвязки.

Действующие санитарные нормы и требования СНиП определяют: чтобы обогреть площадь в 10-ти кв. м, требуется 1 кВт мощности котла.

Видео:

Согласно теории надежности, система отопления должна иметь сверхнормативный запас 20%. Теплотворная способность каждого вида топлива имеет свои значения.

В частном доме, после отделки, можно установить котлы следующего типа:

• на твердом топливе;
• на жидком топливе;
• на природном газе;
• на электричестве.

Каждый тип имеет свои характерные особенности в конструкции и режиме эксплуатации. Важным параметром считаются габаритные размеры котла.

Сегодня в проект закладывается система «умный дом», которая позволяет обогревать частный дом по заданной программе.

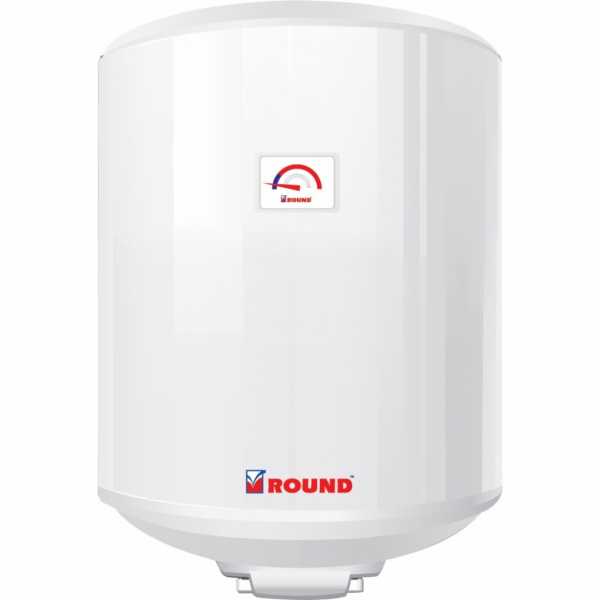

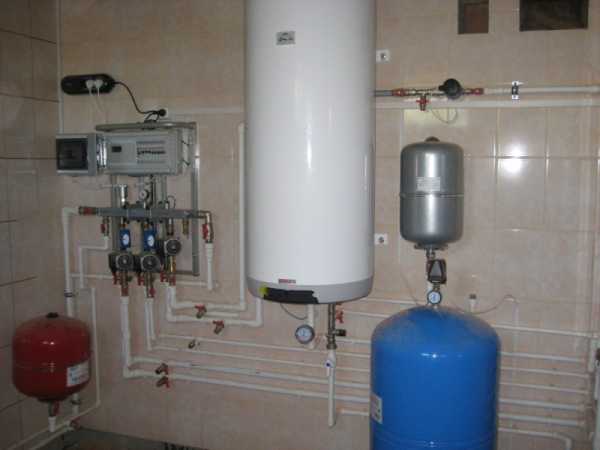

Бойлер

Если говорить коротко, то бойлер – это водонагревательный бак. Размеры нагревателя выбираются в зависимости от ежесуточной потребности.

Для семьи из 4-х человек вполне достаточно емкости бака в 100 литров.

Простейший бойлер можно сделать из комплектующих элементов своими руками. Самым удобным заменителем бойлера считается газовая колонка.

На рынке можно приобрести бойлеры косвенного нагрева и прямоточные. В комплекте с отопительным котлом поставляется бойлер косвенного нагрева.

Согласно СНиП, использовать воду из системы отопления для бытовых нужд нельзя. Устройство бойлера позволяет нагревать и подавать в трубопровод воду, пригодную для приготовления пищи и других потребностей жильцов частного дома.

Расширительный бак и коллектор

Для того чтобы горячая вода ритмично циркулировала по системе трубопроводов и не создавала чрезмерного давления, используется расширительный бак.

С его помощью компенсируется повышенное давление в системе отопления.

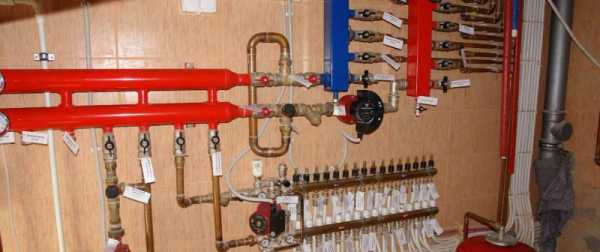

Устройство распределительного коллектора позволяет поддерживать равномерную циркуляцию теплоносителя по всем обогревающим приборам.

Схема коллектора включает в себя циркуляционный насос, гребенку и гидравлический распределитель.

Видео:

Требования к качеству сборки этого узла высокие, особенно к регулированию температуры теплоносителя, который циркулирует в системе отопления частного дома.

Выполняя монтаж элементов своими руками, об этом следует помнить.

Группа безопасности и автоматика

Котельная должна обладать высокой надежностью и не представлять опасности для людей, проживающих в частном доме. Такие же требования предъявляются к помещению, в котором расположена котельная. В помещении обязательно должно быть окно.

Надежная вытяжка и окно с форточкой обеспечивают необходимую вентиляцию.

Обвязка котла включает в себя манометр, предохранительный клапан и электронное устройство управления.

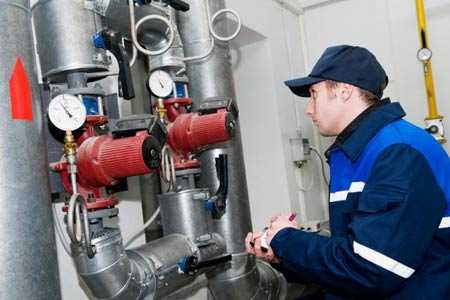

Монтаж обвязки и настройку автоматической системы следует поручить специалистам. Проектирование и подводка всех необходимых коммуникаций к помещению, а также вентиляции необходимо выполнять по нормативам указанным в СНиП.

Какой котел выбрать

Требования к мощности котельной формируются в зависимости от величины обогреваемой площади. На фото представлен котел, работающий на твердом топливе и установленный в подвале частного дома.

Это напольный тип, и под его размещение отведена определенная площадь.

Если выделить отдельное помещение под котел не представляется возможным, то выбирается проектирование и монтаж настенной конструкции, чаще всего газовой направленности. Электрический котел тоже имеет компактные размеры.

Установить его можно в подвале частного дома. Но окна в подвале должны быть обязательно. Проектирование и монтаж обвязки придется выполнять в любом случае. Места соединений трубы и арматуры подвергаются опрессовке.

Если для котельной в частном доме отведено отдельное помещение, то на входе устанавливается прочная дверь с замком и оборудуется окно и вытяжка для вентиляции.

Эти требования содержатся в правилах эксплуатации всех теплотехнических приборов и устройств, и мини установок тоже.

Подготовительные работы можно сделать и своими руками, но монтаж котла, в том числе установку элементов обвязки, следует поручить профессионалам.

Электрическая проводка и лампы освещения необходимо защитить прочными плафонами и еще металлической сеткой.

Газовые котлы получили сегодня широкое распространение. Однако в тех регионах, где газовой магистрали еще нет, устанавливаются обогревающие установки на твердом и жидком топливе.

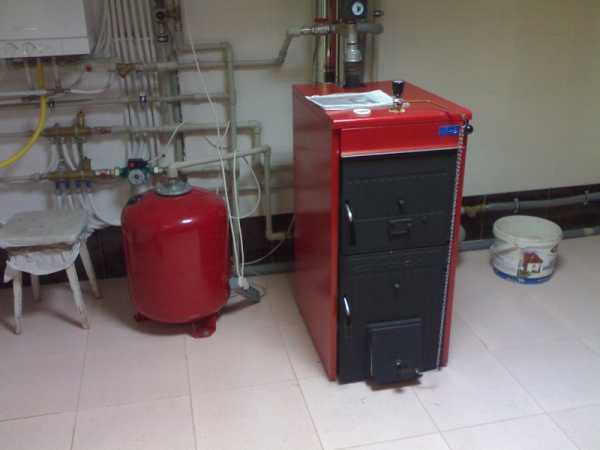

Монтаж и запуск котла на угле или торфе можно выполнить своими руками. В таком случае нужно следовать правилам монтажа тепловых установок. Дверь в помещение утепляется и укрепляется.

Видео:

Обвязка котла выполняется по минимальной схеме – манометр и предохранительный клапан.

Если в частном доме устанавливается мини котельная, то работа по монтажу сводится к подсоединению ко всем коммуникациям.

Некоторые тонкости и нюансы

Вопрос о том, какую котельную выбрать для частного дома, решается на стадии разработки проекта. Все требования к отопительному устройству сводятся в одну таблицу и анализируются по степени важности.

Эта работа, проектирование, сложная и трудоемкая. Необходимо рассчитать размеры помещения, комплектацию обвязки котла, продумать вопрос вентиляции и прочие параметры.

Весь объем работ нужно сделать с учетом действующих нормативов в строительстве. В разработке проекта участвуют теплотехники, электрики и специалисты по системам управления.

Каждый выполняет не только свою часть работы, но и участвует в формировании комплексного решения.

Когда принимается решение об установке мини котельной для частного дома, то для этого должны быть веские экономические основания и составлен проект.

Размер отопительной установки приходится брать в расчет при дефиците площади в доме. В любом случае, дверь в помещение должна быть укрепленной.

Профессионально разработанный проект обеспечивает высокий КПД системы, ее безопасность и долговечность. На фото представлен газовый котел с автоматическим управлением.

stoydiz.ru

Требования к котельной в частном доме -Статьи

Котельная в частном доме представляет собой помещение с отопительным оборудованием, обеспечивающим работу систем горячего водоснабжения и отопления.

Котельная необходима при отсутствии центрального отопления.

Однако устройство котельной нельзя назвать простым, ведь к помещению предъявляются определенные требования, которые обязательно нужно соблюдать.

Требования зависят от типа котла, а также от его месторасположения.

Поэтому сначала нужно выполнить проектирование: проект должен содержать все детали устройства и нормативы, предъявляемые к помещению.

Общие нормативы

Котел можно разместить во многих местах:

• на чердаке;
• в отдельном здании;
• в автономном модуле – мини котельная, располагающаяся в контейнере;
• непосредственно в доме;
• в пристройке.

При планировке жилья оптимальным вариантом будет расположение котла на чердаке или в подвале.
Однако если дом уже построен, то лучше выбрать пристройку или отдельное строение.

Распространенным вариантом является мини котельная, в которой все оборудование размещено в контейнере. Небольшой размер позволяет установить ее в любом месте.

На фото можно увидеть, такую мини котельную.

Еще существуют мобильные котельные, представляющие собой готовые под ключ мини здания. Стены изготавливаются из сэндвич-панелей с отделкой негорючими материалами.

Устройство котельной зависит от типа устанавливаемого котла, который может быть газовым, твердотопливным и электрическим.

Соответственно, и выбор помещения зависит от вида отопительного оборудования.

Однако недостаточно выбрать тип отопления и подобрать подходящее помещение, нужно еще составить проект. Проект должен содержать схему расположения оборудования и отображать все нормативы.

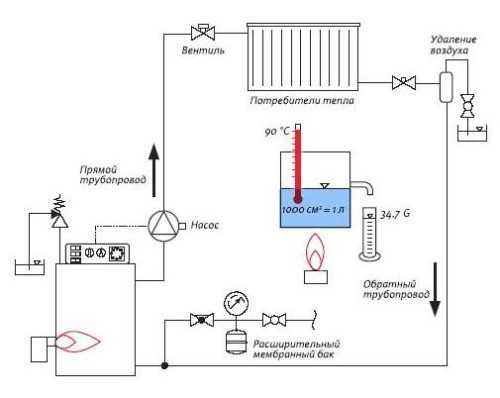

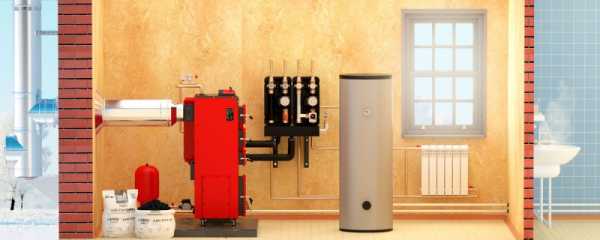

Для наглядности представлена схема устройства котельной.

Также проект нужно согласовать со специальными государственными структурами, в основном это касается газового оборудования.

Обязательно нужно соблюдать общие требования ко всем видам котельных:

• в одной котельной разрешена установка не более двух котлов;
• стены выполняются из негорючего материала, например, кирпича или бетона;
• пол нужно сделать бетонным или покрыть стальным листом, а облицевать кафелем;
• запрещено использование любых горючих материалов;
• устанавливается только противопожарная дверь;
• дверь котельной и смежной комнаты должна открываться наружу;
• в пристроенном здании одна дверь должна выходить в дом, а другая дверь – на улицу;
• к котельному оборудованию должен быть обеспечен беспрепятственный доступ;
• вытяжка должна обеспечивать в час трехкратный воздухообмен;
• обязательно устанавливается окно, которое должно быть с форточкой.

Нормативы для различных видов котельных

Существуют и другие требования к помещению, зависящие от вида устанавливаемого котла.

Все это прописано в СНиП и требует самого пристального внимания и неукоснительного следования всем нормативам. Какие именно требования для каждой котельной, мы рассмотрим ниже.

Требования к газовой котельной

Нормативы СНиП разрешают монтаж котла мощностью до 30 кВт не в отдельном помещении, а, например, на кухне.

Размеры помещения должны соответствовать следующим нормам: минимальная высота — 2,5 м, минимальная площадь — 6 кв. м, минимальный объем — 15 куб.м.

Видео:

На размер помещения влияет мощность котла, что объясняется выделением продуктов сгорания. Обязательно устанавливается окно, размер которого также зависит от мощности котла.

Минимальная площадь, которую должно иметь окно, составляет 0,5 кв.м. Устанавливается дверь шириной не менее 0,8 м.

Обязательным элементом является вытяжка. Поэтому внизу стены или двери нужно проделать отверстия для обеспечения воздушного потока.

Для мощного оборудования более 30 кВт согласно СНиП требуется отдельное помещение, которое может находиться как в доме, так и в отдельном строении.

Если монтаж осуществляется внутри, то обязательно нужно учитывать следующие условия:

1. должен быть отдельный выход из котельной на улицу;
2. хорошее естественное освещение;
3. качественная вытяжка;
4. стены соседних комнат должны быть огнестойкими.

Конечно, для мощного оборудования предпочтение нужно отдать отдельно стоящему от дома помещению, например, мини котельной.

Устройство такого варианта является более безопасным, менее шумным и экономит жилплощадь дома.

Для отдельной мини котельной можно использовать автономный модуль или построить мини котельную своими руками.

К отдельному помещению предъявляются следующие требования СНиП:

• фундамент котельной и фундамент частного дома не должны соединяться;
• под газовый котел требуется отдельное основание;
• стены и крыша выполняются из негорючих материалов;
• котел должен размещаться на подиуме высотой 20 см;
• дымоходная труба монтируется на отдельном фундаменте.

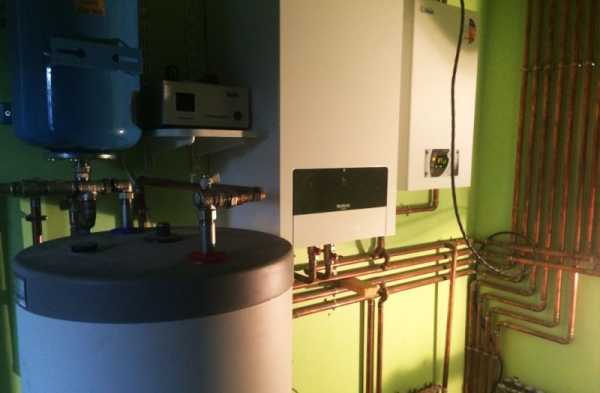

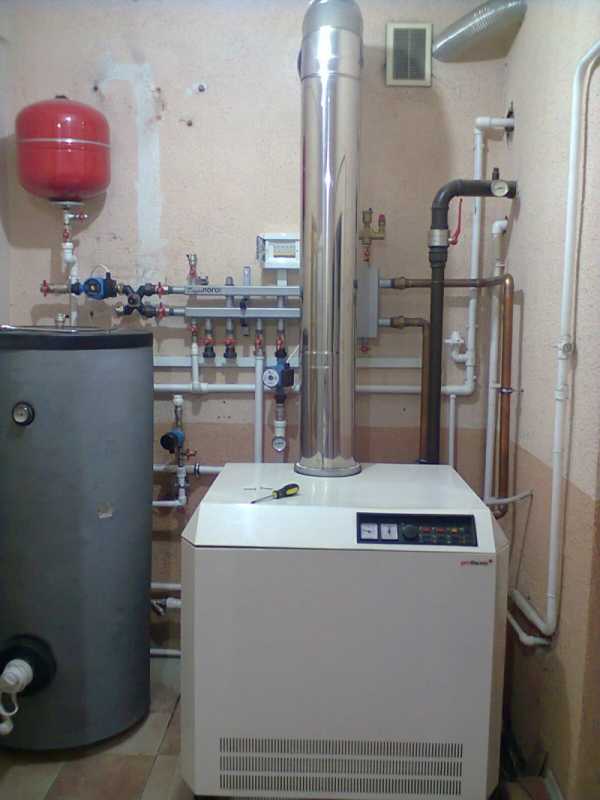

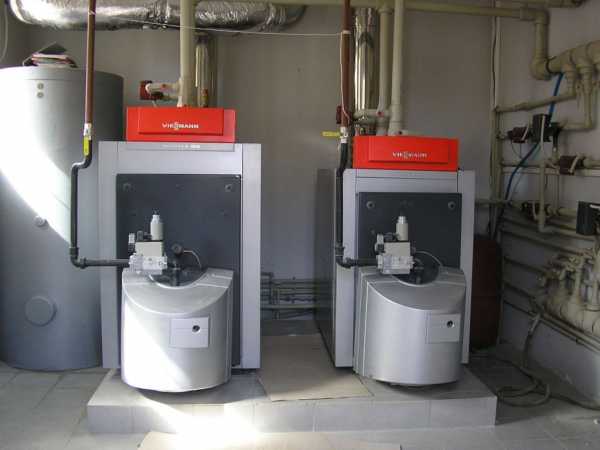

Пример размещения газового котла представлен на фото.

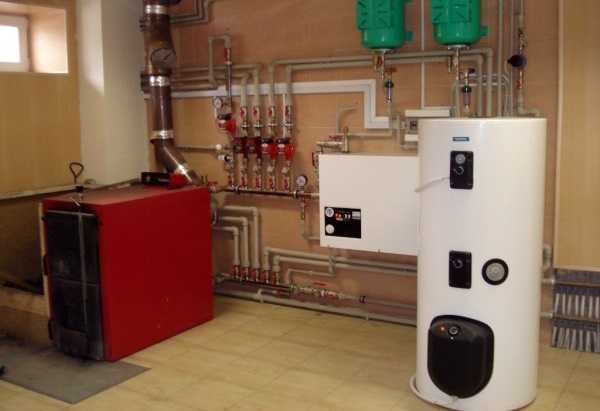

Требования к твердотопливному котлу

Данная система не относится к взрывоопасной, поэтому нормы СНиП невысокие. Установить оборудование можно в подвале. Размеры помещения аналогичны нормам для газовой котельной.

На полу перед топкой должен лежать стальной лист, а оставшаяся площадь пола должна быть бетонной или облицована огнестойким напольным покрытием.

Обязательно устанавливается окно, размер которого определяется так: 0,8 кв. м на 1кВт мощности котла.

Диаметр дымохода должен соответствовать диаметру патрубка на котле.

Дымоход рекомендуется оштукатурить или вставить в него асбестоцементную трубу, а также сделать в нем специальное отверстие для очистки. Минимальная площадь помещения – 8 кв.м.

Вытяжка обязательна, объем рассчитывается следующим образом: 8 кв. см площади вытяжки на 1 кВт мощности котла, а если оборудование располагается в подвале, то из расчета 24 кв. см на 1 кВт.

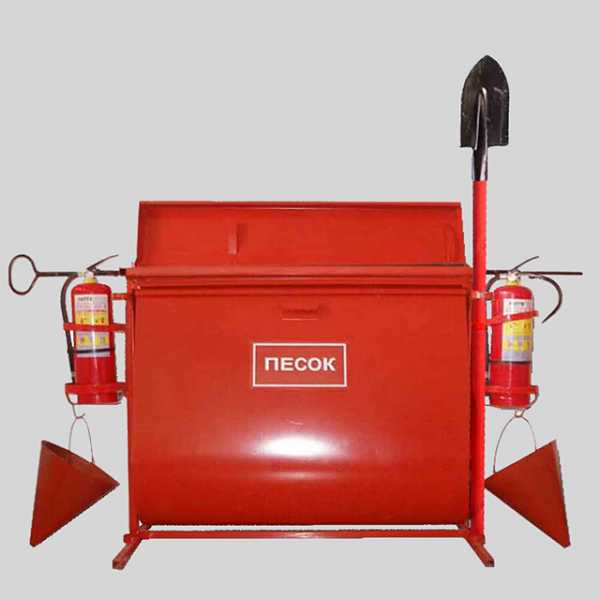

Обязательным условием для твердотопливной системы по СНиП является наличие средств пожаротушения: огнетушителя и др. Система пожаробезопасности представлена на фото.

Необходимо отметить, что к мини котельной частного дома предъявляются такие же требования.

Требования к электрокотельной

Самым безопасным вариантом считается монтаж электрического отопления. Отдельное размещение котельной в данном случае не требуется.

Не нужна и вентиляция, так как электрокотел не выделяет продукты сгорания. Поэтому отдельные котельные не нужны, электрокотел может стоять где угодно.

Однако есть и недостатки – зависимость от электричества и потребность в высокой мощности сети.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

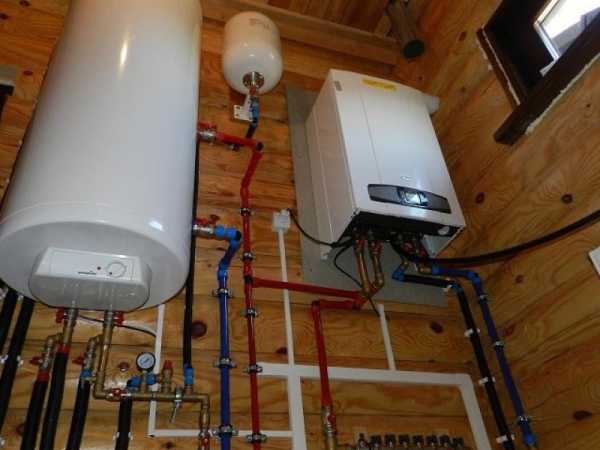

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки.

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

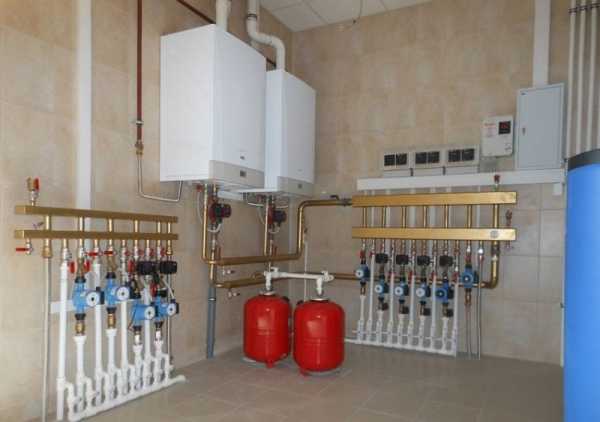

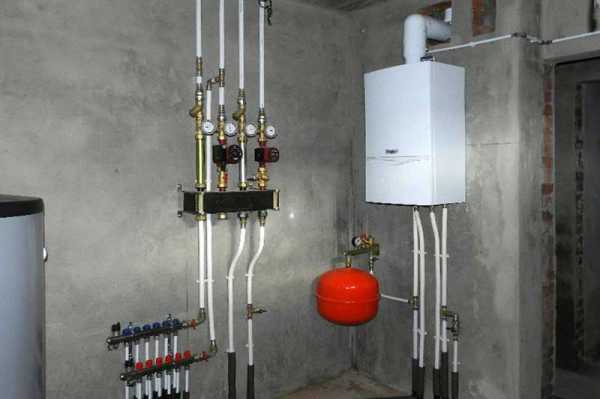

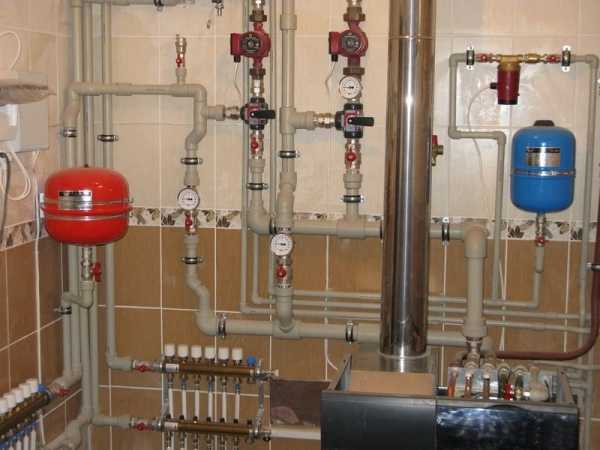

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

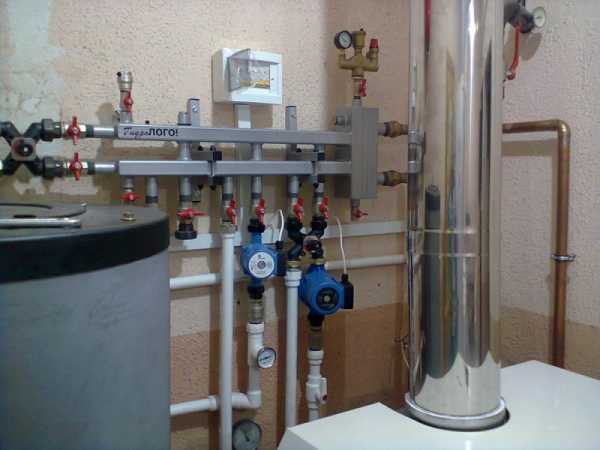

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.
Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

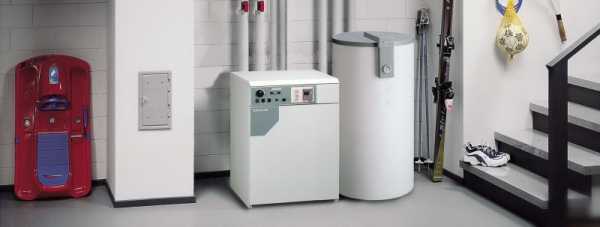

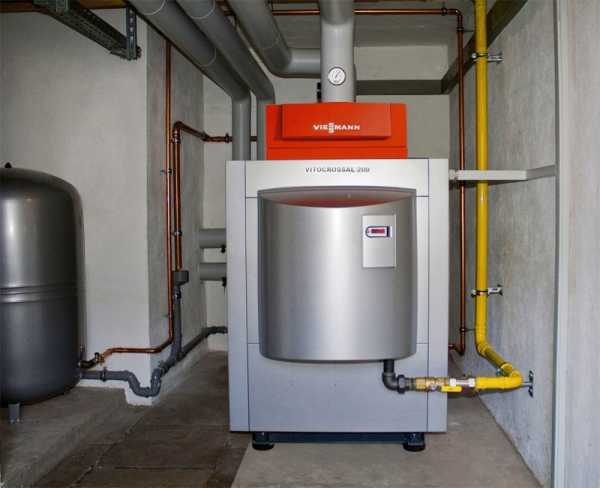

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

www.avtonomgaz.pro
