Скорлупа ППУ – теплоизоляция для труб с производства

Предлагаем купить скорлупы ППУ по выгодным ценам от производителя. Высокое качество продукции. Соблюдение сроков изготовления и поставки. Доставка по Росии автомобильным и ж/д транспортом. Есть своя железнодорожная ветка. Удобное расположение склада между Нижним Новгородом и Дзержинском.

Применение

Применение скорлупы ППУ для изоляции трубопроводов является стандартом. Изоляция на основе пенополиуретана позволяет уменьшить потери тепла в системах отопления и водоснабжения (посмотреть характеристики). Для надземных трубопроводов используют скорлупы ППУ в фольгированной или оцинкованной оболочке. Оцинкованная оболочка подходит для труб, находящихся на открытом воздухе. Внтури помещений можно использовать скорлупы в фольгированной оболочке.

Что касается долговечности, пенополиуретан – износостойкий синтетический материал. При соблюдении технологии производства и правильной эксплуатации он прослужит до 50-ти лет.

Виды наружного покрытия скорлупы ППУ

Оцинкованные скорлупы ППУ используют для теплоизоляции надземных трубопроводов. Оцинковка защищает пенополиуретан от воздействия влаги и ультрафиолета. Монтаж и изоляцию стыков необходимо выполнять качественно в соответсвии с технологией. Такой трубопровод прослужит долго. Эксплуатационные расходы будут минимальны.

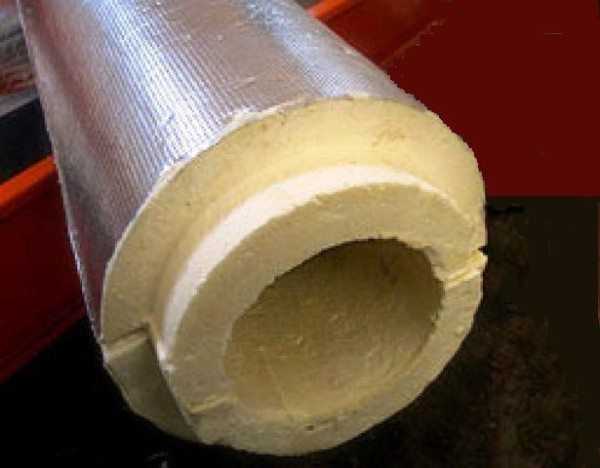

Скорлупы с фольгированным покрытием подходят для применения внутри зданий. По стоимости такое покрытие дешевле оцинковки и его вполне достаточно для защиты слоя ППУ от внешнего воздействия. Под слоем фольги находится слой армофола.

Стеклопластиковое покрытие обладает высокой прочностью, низким водопоглощением, стойкостью к атмосферным воздействиям. Он надежно защищает слой ППУ от внешний воздействий. Применяется для наружных и внутренних трубопроводов.

Это самые простые и недорогие изделия. Внешняя изоляция наносится по месту монтажа в зависимости от услових эксплуатации. Возможно использование для подземных и надземных трубопроводов.

Производство в Нижнем Новгороде

“Завод пластиковых труб” гарантирует соответствие качества изделий требованиям ТУ 5768-019-01297858-08. Производство скорлуп ППУ находится в промышленной зоне Нижнего Новгорода. Также мы готовы предложить готовые трубы в ППУ изоляции с защитным покрытием из полиэтилена или оцинкованного листа.

Преимущества

Минимальные показатели теплопроводности. Для ППУ характерны быстрая окупаемость и экономическая выгода при использования.
Устойчивость к воздействию агрессивных сред (бензин, дизельное топливо, растительные и животные жиры, минеральные масла, кислоты и пр.).
Высокие гидроизолирующие свойства. ППУ практически не впитывает влагу (процент закрытых пор – до 95%), но при этом он дает выход избыточной влаге.
ППУ не деформируется и сохраняет свои свойства и структуру в температурном диапазоне от -70 до +130 °С. Подробнее о температуре см. ТУ.
Возможно неоднократное использование изоляции. После проведения ремонтных работ теплоизоляция производится с использованием демонтированной скорлупы.

Таблица: размеры и характеристики скорлупы ППУ

Наружный диаметр стальных труб, мм	Толщина ППУ изоляции, мм	Наружный диаметр стальных труб, мм	Толщина ППУ изоляции, мм
27 мм	40	168 мм	40
38 мм	40	168 мм	70
38 мм	50	168 мм	90
48 мм	40	219 мм	40
48 мм	50	219 мм	50
57 мм	40	219 мм	60
57 мм	50	219 мм	70
57 мм	60	219 мм	100
57 мм	100	219 мм	115
61 мм	38	225 мм	40
76 мм	40	225 мм	50
76 мм	50	225 мм	115
89 мм	40	273 мм	40
89 мм	50	273 мм	50
108 мм	40	273 мм	100
108 мм	50	325 мм	50
108 мм	60	325 мм	60
108 мм	70	325 мм	80
108 мм	100	325 мм	100
114 мм	40	377 мм	50
114 мм	50	390 мм	50
114 мм	60	426 мм	50
114 мм	70	435 мм	50
114 мм	80	480 мм	50
133 мм	40	530 мм	50
133 мм	50	630 мм	50
133 мм	70	630 мм	60
159 мм	40	720 мм	50
159 мм	50	820 мм	50
159 мм	80	1020 мм	50
159 мм	100	1420 мм	100

truby-ppu.ru

Завод-производитель скорлупы ППУ «Полиизол» | Выгодные цены

Компания «Полиизол» более 5 лет производит продукцию из полиуретана различного диаметра со всеми видами наружного покрытия. Скорлупы «Полиизол» – одни из самых эфиктивных видов теплоизоляции трубопроводов.

Скорлупы изготавливаются методом заливки пенополиуретаноых компонентов с помощью смесительно-дозирующей установки высокого давления в закрытые пресс-формы.

В отличие от минеральной ваты и пенопласта скорлупы ППУ обладают низким коэффициентом теплопередачи и водопоглощения, имеют высокие показатели теплостойкости и не теряют свойств даже при постоянной температуре до 130 градусов по Цельсию.

Схожесть свойств со скорлупами ППУ составляет покрытие из пенополистирола. Однако, ППУ имеет намного более высокую плотность, чем ППС. Соответственно, пенополиуретан прочнее и долговечнее пенополистирола. Кроме того, пенополиуретановые скорлупы не токсичны и экологичны. Они устойчивы к кислотным и щелочным средам, не подверженны поражению грибками и микроорганизмами.

Единственным фактором, влияющим на прочность скорлупы ППУ является ультрафиолетовое излучение и механические повреждения.

Чтобы защитить изделия и увеличить срок службы до 50 лет и более компания «Полиизол» выпускает скорлупы с различными видами покрытий: фольгированное покрытие, покрытие из стеклопластика и покрытие из оцинкованной стали.

Стоимость закупки скорлуп ППУ выше стоимости закупки устаревших покрытий, но в пересчете на длительный срок эксплуатации экономическая эффективность становится очевидной. Кроме того, скорлупы ППУ обеспечивают снижение нормативных показателей теплопотерь трубопроводов в 3-4 раза. Соответственно снижаются затраты и увеличивается энергоэффективность.

Мощности производства позволяют создавать скорлупы под все возвможные размеры стальных трубопроводов, а также пластиковых труб диаметром от 50 до 500 мм.

Компания «Полиизол» отгружает только ту продукцию, которая прошла полную цепочку системы контроля качества. В первую очередь мы проверяем качество поступаемого сырья. Затем, согласно производственному заданию, мы производим загрузку компонентов в пенозаливочную машину. На данном этапе производится не только весовой, но и температурный контроль компонентов, цеха и самих прессформ. Убедившись в соответствии всех параметров оператор приступает к заливке. Это позволяет изготавливать изделия с минимальным процентным отклонением от установленных норм и отсутствием производственного брака.

Для производства каждого вида изделий разработана технологическая карта. По результатам проверки на каждое изделие выписывается паспорт качества

polyizol.ru

видео-инструкция по утеплению своими руками, из пенополистирола, изоляция, технические характеристики, теплоизоляция, утеплитель, фото и цена

Трубопроводы любого назначения нуждаются в обязательном утеплении, которое позволяет обеспечить эксплуатацию магистралей при любых погодных условиях. Наиболее простым способом защиты магистрали от влияния неблагоприятных температур является базальтовая скорлупа для труб, основное преимущество которой заключается в простоте монтажа.

ППУ для трубопровода на фото состоит из двух частей.

Какие бывают скорлупы для труб

Скорлупа для утепления труб позволяет значительно упростить монтаж утеплителя для коммуникационных линий. Если вам приходилось ранее использовать для теплоизоляции рулонные материалы (стекловату или минвату), то вы сможете по достоинству оценить преимущества скорлупы.

Данный продукт выпускается в двух видах: в качестве полого цилиндра или же состоит из двух половинок, которые при монтаже стыкуются друг с другом. Кромки сборных элементов могут быть как ровными, так и оборудованными системой типа «паз-гребень», что значительно ускоряет монтажные работы и увеличивает уровень эффективности теплоизоляции.

Утеплитель из пенополистирола (ППС) с системой «паз-гребень».

Рассмотрим на примере таблицы особенности различных видов такой теплоизоляции:

Виды	Характеристики
Из вспененного полиэтилена. Выпускается в виде цилиндра, имеющего прорезь для облегчения монтажа.	Преимущества: Высокая гибкость. Возможность монтировать на различные по диаметрам трубопроводы. Большой диапазон допустимой температуры (от -40 до +95 градусов по Цельсию). Недостатки: Впитывает влагу, потому требует дополнительной гидроизоляции. Необходимость в дополнительном креплении на поверхности трубопровода. Обычно для этого используется скотч, который и выступает гидроизоляционным слоем.
Из пенополистирола. Жесткий по структуре продукт, выпускаемый в виде двух половинок, которые могут иметь как замковую, так и беззамковую кромку.	Преимущества: Лучшие, нежели у предыдущего вида, теплотехнические характеристики. Не впитывает влагу. Большой диапазон допустимой температуры (от -50 до +70 градусов Цельсия). Недостатки: Довольно таки высокая цена.
Скорлупа ппу для труб – считается наиболее перспективным видом утеплителя.	Преимущества: Имеет минимальное влагопоглощение и паропроницаемость, благодаря структуре, состоящей из закрытых ячеек. Коэффициент теплопроводности ниже, чем у предыдущих видов утеплителя. Внушительный диапазон рабочей температуры, составляющий от -180 до +130 градусов, что позволяет применять такой утеплитель в разного рода промышленных конструкциях.

Технические характеристики ППУ для трубопровода

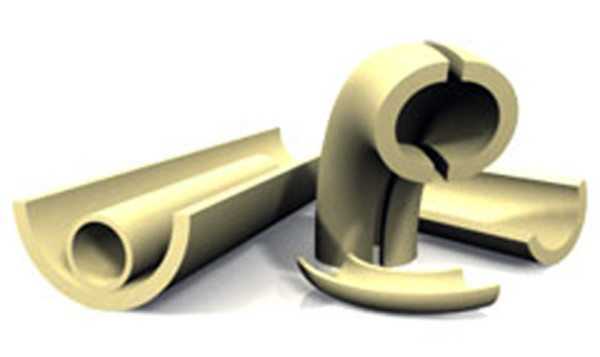

ППУ изделия различных форм и диаметров.

Изоляция труб скорлупой ППУ сегодня является выбором как профессионалов, так и народных умельцев (см.также статью «ППР труба – особенности и применение»).

Такую популярность объясняют технические характеристики скорлупы ППУ для труб:

Простота осуществления работ. Даже непрофессионал может установить такую теплоизоляцию своими руками, поскольку она не требует никаких дополнительных крепежей.
Небольшой вес, вследствие чего не увеличивается суммарный вес конструкции.
Минимальный коэффициент теплопроводности.
Скорлупа ППУ для изоляции труб не боится плесени и грибков, а также не представляет никакого интереса для грызунов.
Срок эксплуатации такого утеплителя составляет около 50 лет.

Обратите внимание! После демонтажа, скорлупа из ППУ может применяться повторно на других объектах.

Благодаря минимальному влагопоглощению не нуждается в монтировании дополнительной гидроизоляции.

ППУ утеплитель на трубах отопления.

Технология установки теплоизоляции

Теплоизоляция для труб скорлупой ППУ не отличается особой сложностью.

Инструкция предполагает проведение нескольких этапов:

В первую очередь, вам следует убедиться в том, что все элементы трубопровода находятся в целостности. В том случае, если вы обнаружили утечку, необходимо осуществить ремонтные работы для того, чтобы устранить причины их появления.

Обратите внимание! Все теплоизоляционные работы следует проводить только в сухую погоду. Следите за тем, чтобы на изолируемой поверхности не скапливался конденсат. В противном случае, эксплуатационный срок трубопровода значительно снизится.

Поверхность трубопровода необходимо обработать антикоррозийным составом. Для этого может быть использована грунтующая краска.
Теперь можно приступить к монтажу изоляции. Монтаж осуществляется таким образом, чтобы между элементами утеплителя не возникало щелей.

Обратите внимание! Для труб небольшого диаметра следует использовать утеплитель, состоящий из двух половинок, при этом, их монтаж желательно осуществлять вразбежку, дабы обеспечить лучшую фиксацию теплоизоляционных элементов. Для трубопроводов большого диаметра более предпочтительными являются теплоизоляторы, состоящие из нескольких частей.

Для большей эффективности теплоизоляции специалисты рекомендуют проклеивать стыки между элементами фольгированным скотчем. Он продается в любом строймагазине. Если же такого скотча у вас нет, то можно обойтись и обычным, но эффективность работ в таком случае немного снизится.

Монтаж скорлупы на трубы большого размера.

Если теплоизоляция для труб скорлупа монтируется на трубы большого диаметра, то её элементы следует дополнительно укрепить, для чего используют специальные хомуты, вязальную проволоку или стальные ленты.

Заключение

Сегодня полипропиленовый утеплитель для труб является наиболее востребованным. Высокая эффективность скорлуп из ППУ была проверена эксплуатацией многих коммуникационных линий, имеющих различное предназначение. Помимо промышленного использования, такая изоляция для трубопровода широко применяется в быту (см.также статью «Прозрачная труба: материалы и характеристики»).

Поэтому, если вы хотите значительно упростить процесс теплоизоляции, вам следует приобрести данный материал. Кроме того, закладка трубопровода с таким типом изоляции может осуществляться непосредственно в грунт.

Видео в этой статье предоставит больше полезной информации по данной теме.

gidroguru.com

ППУ скорлупа

Скорлупами ППУ называют формованные цилиндры из пенополиуретана, предназначенные для теплоизоляции трубопроводов систем теплоснабжения с температурой теплоносителя до +150^ОС, а также для защиты трубопроводов систем водоснабжения и водоотведения от промерзания. Скорлупа ППУ представляет собой два полуцилиндра длиной один метр, внутренний диаметр которых равен наружному диаметру утепляемого трубопровода. Стыковка полуцилиндров между собой, а также самих скорлуп между друг другом осуществляется посредством продольных и поперечных замков. Такие замки служат не только для надежной стыковки изделий между собой, но и для исключения мостиков холода.

Для трубопроводов надземной прокладки используют ППУ скорлупу с защитным покрытием.

№ п/п	Внутренний диаметр (Двн), мм	Толщина изоляции (S), мм	Наружный диаметр (Dн), мм	Количество сегментов в 1 пог.м.	Масса, кг/пог.м.	Вместимость, пог.м./м³
1	32	30	92	2	0,35	100
2	38	30	98	2	0,38	80
3	48	30	108	2	0,44	65
4	48	50	148	2	0,92	34
5	57	30	117	2	0,50	54
6	57	40	137	2	0,73	43
7	76	30	136	2	0,60	43
8	76	40	156	2	0,87	31
9	89	30	149	2	0,67	34
10	89	40	169	2	0,97	30
11	89	50	189	2	1,31	21
12	108	30	168	2	0,78	30
13	108	40	188	2	1,12	25
14	108	50	208	2	1,49	20
15	108	60	228	2	1,90	14
16	114	30	174	2	0,75	28
17	133	30	193	2	0,85	24
18	133	40	213	2	1,20	22
19	133	50	233	2	1,72	14
20	133	60	253	2	2,18	12
21	159	30	219	2	1,07	25
22	159	40	239	2	1,50	19
23	159	50	259	2	1,97	11
24	159	60	279	2	2,48	10
25	219	40	299	2	1,95	14
26	219	50	319	2	2,53	12
27	219	60	339	2	3,15	11
28	273	40	353	2	2,36	11
29	273	50	373	2	3,04	10
30	325	40	405	2	2,75	9
31	325	50	425	2	3,25	7
32	377	40	457	2	3,14	7
33	377	50	477	2	3,70	6
34	377	70	517	2	5,90	5
35	426	40	506	2	3,51	5
36	426	50	526	2	4,10	5
37	426	60	546	2	5,05	4
38	426	70	566	2	6,54	3,5
39	530	50	630	2	5,46	3,5
40	630	50	730	2	6,41	3
41	630	60	750	2	7,80	2,5

Теплопроводность, Вт/м*^ОС	0,025
Плотность, кг/м³	60-65
Теплостойкость, ^ОС	150
Прочность на сжатие, МПа	2,0
Класс горючести	Г4
Влагопоглощение (24ч), %	2
Срок службы, лет	25

Одним из несомненных конкурентных преимуществ скорлупы ППУ является простота ее монтажа. Однако при всей простоте процесса утепления трубопроводов, рекомендуется учитывать следующие рекомендации:

1) Монтаж скорлуп ППУ может производится в любое время года при условии отсутствия атмосферных осадков;

2) Перед монтажом скорлуп ППУ необходимо обработать поверхность изолируемой трубы антикоррозионной грунтовкой.

3) При стыковке полуцилиндров и самих скорлуп между собой необходимо промазывать стыки однокомпонентным полиуретановым клеем для обеспечения наилучшей гидроизоляции.

4) Стягивать цилиндры можно как обычными пластиковыми хомутами вручную, так и специальной полипропиленовой лентой (12 и 19 мм) с использованием пластиковых либо металлических замков. В последнем случае необходимо специальное устройство – натяжитель.

5) После завершения монтажа рекомендуется проклеить места стыковки продольных и поперечных замков фольгированным скотчем.

1 – антикоррозионная грунтовка. 2 – лента полипропиленовая. 3 – натяжитель для ленты. 4 – металлический замок (для ленты 19 мм). 5 – пластиковые пряжки (для ленты 12 мм). 6 – полиуретановый однокомпонентный клей ВИПОЛ ПК-200. 7 – скотч армированный

1) Низкая теплопроводность

На сегодняшний день пенополиуретан является самым эффективным теплоизоляционным материалом, обладающим самым низким показателем теплопроводности.

2) Долговечность

Полезный срок использования скорлуп ППУ при соблюдения условий эксплуатации составляет 25 лет.

3) Простота монтажа

Одна бригада, состоящая из двух человек, может производить монтаж до 200 погонных метров скорлуп ППУ за рабочую смену.

4) Простота эксплуатации

Оперативный доступ к участку трубы в случае повреждения. Возможность многократного использования скорлуп ППУ.

5) Высокая степень гидроизоляции

Скорлупы ППУ в разрезе представляют собой мелкоячеистую закрытую структуру, благодаря которой они практически не пропускают влагу извне. Благодаря этому обеспечивается надежная защита трубопровода от атмосферных осадков и их коррозионного воздействия.

6) Стоимость теплоизоляции

Конечная стоимость теплоизоляции одного метра погонного трубопровода с учетом затрат на монтаж и вспомогательные материалы у скорлуп ППУ намного ниже стоимости других применяемых способов утепления.
