Выдержки из СНиП. Изоляция кровли из рулонных материалов. Кровельные работы и устройство крыш.
УСТРОЙСТВО ИЗОЛЯЦИИ И КРОВЕЛЬ ИЗ РУЛОННЫХ МАТЕРИАЛОВ
2.13. Кровельный и гидроизоляционный ковры из рулонных материалов с заранее наплавляемым в заводских условиях мастичным слоем необходимо наклеивать на предварительно огрунтованное основание методом расплавления или разжижения (пластификации) мастичного слоя материала без применения приклеивающих мастик. Прочность приклейки должна составлять не менее 0,5 МПа.Разжижение мастичного слоя должно производиться при температуре воздуха не ниже 5 °С с одновременной укладкой рулонного ковра или до его укладки (в зависимости от температуры окружающей среды).Расплавление мастичного слоя должно производиться одновременно с раскладкой полотнищ (температура расплавленной мастики – 140-160 °С). Каждый уложенный слой кровли необходимо прикатать катком до устройства последующего.
2.14. Рулонные материалы перед наклейкой необходимо разметить по месту укладки; раскладка полотнищ рулонных материалов должна обеспечивать соблюдение величин их нахлестки при наклейке.Мастика должна в соответствии с проектом наноситься равномерным сплошным, без пропусков или полосовым слоем. При точечной приклейке полотнищ к основанию мастику следует наносить после раскатки полотнищ в местах расположения отверстий.
2.15. При устройстве рулонной изоляции или кровли с применением клеящих составов горячие мастики должны наноситься на огрунтованное основание непосредственно перед наклейкой полотнищ. Холодные мастики (клеи) следует наносить на основание или полотнище заблаговременно. Между нанесением приклеивающих составов и приклейкой полотнищ необходимо соблюдать технологические перерывы, обеспечивающие прочное сцепление приклеивающих составов с основанием.Каждый слой следует укладывать после отвердения мастик и достижения прочного сцепления с основанием предыдущего слоя.
2.16. Полотнища рулонных материалов при устройстве кровель должны наклеиваться:в направлении от пониженных участков к повышенным с расположением полотнищ по длине перпендикулярно стоку воды при уклонах крыш до 15 %;в направлении стока – при уклонах крыш более 15 %.Перекрестная наклейка полотнищ изоляции и кровли не допускается. Вид наклейки рулонного ковра (сплошная, полосовая или точечная) должен соответствовать проекту.
2.17. При наклейке полотнища изоляции и кровли должны укладываться внахлестку на 100 мм (70 мм по ширине полотнищ нижних слоев кровли крыш с уклоном более 1,5 %).
2.18. Стеклоткань при устройстве изоляции или кровли необходимо расстилать, укладывая без образования волн, сразу после нанесения горячей мастики и покрывать мастикой толщиной не менее 2 мм.Последующие слои должны укладываться аналогично после остывания мастики нижнего слоя.
2.19. Температурно-усадочные швы в стяжках и стыки между плитами покрытий необходимо перекрывать полосами рулонного материала шириной до 150 мм и приклеивать с одной стороны шва (стыка).
2.20. В местах примыкания к выступающим поверхностям крыши (парапетам, трубопроводам и т. д.) кровельный ковер должен быть поднят до верха бортика стяжки, приклеен на мастике с прошпатлевкой верхних горизонтальных швов. Приклейку дополнительных слоев кровли следует выполнять после устройства верхнего слоя кровли сразу после нанесения приклеивающей мастики сплошным слоем.
2.21. При наклейке полотнищ кровельного ковра вдоль ската крыши верхняя часть полотнища нижнего слоя должна перекрывать противоположный скат не менее чем на 1000 мм. Мастику следует наносить непосредственно под раскатываемый рулон тремя полосами шириной по 80-100 мм. Последующие слои необходимо наклеивать на сплошном слое мастики. При наклейке полотнищ поперек ската крыши верхняя часть полотнища каждого слоя, укладываемого на коньке, должна перекрывать противоположный скат крыши на 250 мм и приклеиваться на сплошном слое мастики.
2.22. При устройстве защитного гравийного покрытия на кровельный ковер необходимо наносить горячую мастику сплошным слоем толщиной 2 – 3 мм и шириной 2 м, рассыпав сразу по ней сплошной слой гравия, очищенного от пыли, толщиной 5-10 мм. Число слоев и общая толщина защитного покрытия должны соответствовать проектным.
2.23. При устройстве рулонной изоляции и кровли необходимо соблюдать требования табл. 3.
| Технические требования | Предельные отклонения | Контроль (метод, объем, вид регистрации) |
| СНиП 3.04.01-87. Изоляция кровли из рулонных материалов. | ||
| Допускаемая влажность оснований при нанесении всехсоставов, кроме составов на водной основе, не должна превышать: | Измерительный, технический осмотр, не менее 5 измеренийравномерно на каждые 50-70 м2 основания, регистрационный | |
| бетонных | 4 % | |
| цементно-песчаных, гипсовых игипсопесчаных | 5 % | |
| любых оснований при нанесениисоставов на водной основе | До появленияповерхностно-капельной влаги | |
| Температура при нанесении горячих мастик, °С: | Измерительный, периодический, не менее 4 раз в смену,журнал работ | |
| битумных – 160 | + 20 °С | |
| дегтевых – 130 | + 10 °С | |
| Толщина слоя мастик при наклейке рулонного ковра, мм: | Измерительный, технический осмотр, не менее 5 измерений накаждые 70-100 м2 в местах, определяемых визуальным осмотром,журнал работ | |
| горячих битумных – 2,0 | ±10 % | |
| промежуточных слоев – 1,5 | ±10 % | |
| холодных битумных – 0,8 | 10 % | |
| Толщина одного слоя изоляции, мм: | – | Измерительный, технический осмотр, не менее 5 измерений накаждые 70-100 м2 в местах, определяемых визуальным осмотром,журнал работ |
| холодных асфальтовых мастик -7 | ||
| цементных растворов – 10 | ||
| эмульсий – 3 | ||
| полимерных составов (типа«Кровлелит» и «Вента») – 1 | ||
УСТРОЙСТВО ИЗОЛЯЦИИ И КРОВЕЛЬ ИЗ ПОЛИМЕРНЫХ И ЭМУЛЬСИОННО-БИТУМНЫХ СОСТАВОВ
2.24. При устройстве изоляции и кровель из эмульсионно-мастичных составов каждый слой изоляционного ковра должен наноситься сплошным, без разрывов, равномерной толщины после отвердения грунтовки или нижнего слоя.
2.25. При устройстве изоляции и кровли из полимерных составов типа «Кровлелит» и «Вента» их необходимо наносить агрегатами высокого давления, обеспечивающими плотность, равномерную толщину покрытия и прочность сцепления покрытия с основанием не менее 0,5 МПа. При применении холодных асфальтовых эмульсионных мастик подача и нанесение составов должны осуществляться агрегатами с винтовыми насосами (механического действия), обеспечивающими прочность сцепления покрытия с основанием не менее 0,4 МПа.
2.26. При устройстве изоляции и кровли из эмульсионно-мастичных составов, армированных фибрами стекловолокна, их нанесение должно выполняться агрегатами, обеспечивающими получение фибр одинаковой длины, равномерное распределение в составе и плотность изоляционного покрытия.
2.27. При устройстве изоляции и кровли из полимерных и эмульсионно-мастичных составов должны быть соблюдены требования табл. 3. Примыкания кровель должны устраиваться аналогично устройству рулонных кровель.
УСТРОЙСТВО ИЗОЛЯЦИИ КРОВЛИ ИЗ ЦЕМЕНТНЫХ РАСТВОРОВ, ГОРЯЧИХ АСФАЛЬТОВЫХ СМЕСЕЙ, БИТУМОПЕРЛИТА И БИТУМОКЕРАМЗИТА
2.28. Битумоперлит, битумокерамзит, цементные растворы, горячие асфальтовые смеси при уклоне поверхности до 25 % необходимо укладывать по маячным рейкам полосами шириной 2-6 м слоями равномерной толщины (не более 75 мм) с уплотнением и заглаживанием поверхности слоя.Каждый слой необходимо укладывать после отвердения предыдущего.
2.29. При устройстве цементной гидроизоляции из растворов с применением водонепроницаемых расширяющихся цементов (ВРЦ), водонепроницаемых безусадочных цементов (ВБЦ) или портландцемента с уплотняющими добавками составы следует наносить на смоченную водой поверхность основания.Каждый последующий слой должен наноситься не позднее чем через 30 мин (при применении составов ВРЦ и ВБЦ) или не более чем через сутки (при применении составов на портландцементе с уплотняющими добавками) после отвердения предыдущего слоя.Цементная гидроизоляция в течение двух суток после нанесения (1 ч при применении ВБЦ и ВРЦ) должна предохраняться от механических воздействий.
2.30 Увлажнение цементной гидроизоляции во время твердения должно осуществляться распыленной струей воды без напора при применении составов:
- ВРЦ и ВБЦ – через 1 ч после нанесения и через каждые 3 ч в течение суток;
- на портландцементе с уплотняющими добавками – через 8-12 ч после нанесения, а затем 2-3 раза в сутки в течение 14 дней.
2.31. При устройстве изоляции из битумоперлита, битумокерамзита, гидроизоляции из цементных растворов и горячих асфальтовых смесей, мастик и битумов необходимо соблюдать требования табл. 4.
| Технические требования | Предельные отклонения | Контроль (метод, объем, вид регистрации) |
| СНиП 3.04.01-87. Изоляция кровли из мастик и битумов . | ||
| Допускаемые отклонения поверхности (при проверкедвухметровой рейкой): | Измерительный, не менее 5 измерений на каждые 50 – 100 м2поверхности или на участке меньшей площади в местах, определяемых визуальнымосмотром | |
| по горизонтали | ± 5 мм | |
| по вертикали | -5 … + 10 мм | |
| плоскости элемента от заданногоуклона – 0,2 % | Не более 150 мм | |
| толщины элемента покрытия – -5… + 10 % | Не более 3,0 мм | |
| Подвижность составов (смесей) без пластификаторов, см: | Измерительный, не менее 3 измерений на каждые 70-100 м2поверхности покрытия | |
| при нанесении вручную – 10 | + 2 см | |
| при нанесении установками споршневыми или винтовыми насосами – 5 | + 4 см | |
| при применении пластификаторов- 10 | + 2 см | |
| Температура горячих асфальтовых смесей, битумоперлита и битумокерамзитапри нанесении – не менее 120 °С | – | Измерительный, периодический, не менее 8 раз в смену,журнал работ |
ПРОИЗВОДСТВО ТЕПЛОИЗОЛЯЦИОННЫХ РАБОТ С ПРИМЕНЕНИЕМ МЯГКИХ, ЖЕСТКИХ И ПОЛУЖЕСТКИХ ВОЛОКНИСТЫХ ИЗДЕЛИЙ И УСТРОЙСТВО ПОКРОВНЫХ ОБОЛОЧЕК ТЕПЛОИЗОЛЯЦИИ ИЗ ЖЕСТКИХ МАТЕРИАЛОВ
2.32. При устройстве покровных оболочек из плоских или волнистых асбестоцементных листов их установка и крепление должны соответствовать проекту.При производстве работ по устройству покровных оболочек теплоизоляции из жестких и гибких (неметаллических) материалов необходимо обеспечить плотное прилегание оболочек к теплоизоляции с надежным креплением при помощи крепежных изделий и тщательное уплотнение стыков гибких оболочек с их приклейкой в соответствии с проектом.
На трубопроводах диаметром до 200 мм стеклоткань должна быть уложена спирально, на трубопроводах диаметром более 200 мм – отдельными полотнищами в соответствии с требованиями проекта.
2.33. Монтаж теплоизоляционных конструкций и покровных оболочек необходимо начинать от разгрузочных устройств, фланцевых соединений, криволинейных участков (отводов) и фасонных частей (тройников, крестовин) и проводить в направлении, противоположном уклону, а на вертикальных поверхностях – снизу вверх.
2.34. При устройстве теплоизоляции из жестких изделий, укладываемых насухо, должен быть обеспечен зазор не более 2 мм между изделиями и изолируемой поверхностью.При наклейке жестких изделий температура мастик должна удовлетворять требованиям табл. 3. Крепление изделий к основанию должно соответствовать проекту.
2.35. При устройстве теплоизоляции трубопроводов с применением мягких и полужестких волокнистых изделий необходимо обеспечивать:
- уплотнение теплоизоляционных материалов по проекту с коэффициентом уплотнения для мягких волокнистых изделий не более 1,5, для полужестких – 1,2;
- плотное прилегание изделий к изолируемой поверхности и между собой; при изоляции в несколько слоев – перекрытие продольных и поперечных швов;
- плотную спиральную укладку изоляции шнурами и жгутами с минимальным отклонением относительно плоскости, перпендикулярной оси трубопровода, и навивку в многослойных конструкциях каждого последующего слоя в направлении, обратном виткам предыдущего слоя;
- установку на горизонтальных трубопроводах и аппаратах креплений для предотвращения провисания теплоизоляции.
Источник: СНиП 3.04.01-87
stroyremkom.ru
СНиП кровли из профнастила: устройство, технология, изготовление, монтаж
СНиП кровли из профнастила является досконально разработанным документом, в котором четко прописаны технология и методика этого вида строительных работ.
Обязательно ли соблюдение СНиП?
Для любой строительной операции, начиная от рытья котлована под фундамент и заканчивая благоустройством территории, разработан соответствующий строительный норматив — СНиП.
За соблюдением СНиПов следят органы архитектурного надзора.
Особенно строго контролируется возведение многоэтажных жилых зданий. Архитектурно- строительные надзорные структуры не проверяют досконально качество работ на объектах индивидуальной застройки – в этом сегменте застройки каждый владелец строит на свой страх и риск.
Официальные проверяющие контролируют только соблюдение общих градостроительных норм, вряд ли они будут исследовать кровлю вашего коттеджа, проверяя ее на соответствие СНиП.
Видео:
Несмотря на отсутствие контроля, соблюдение СНиПа при возведении кровли из профнастила очень желательно.
Эти нормативы разработаны профессионалами, и их соблюдение гарантирует безопасность и долговечность строительного объекта.
Не стоит относиться к возведению кровли из металлопрофиля как творческому процессу.
Если вы хотите, чтобы покрытие прослужило долго и достойно выполняло свои функции, то придется строить с соблюдением строительных норм и правил.
В основе строительных норм лежат требования пожарной и санитарной безопасности, поэтому соблюдать их в интересах самого домовладельца.
Если вы собрались заказывать кровлю из профнастила для своего дома, то знание СНиПа поможет проконтролировать качество работы наемного персонала.
Строительство кровель из профнастила регулируются СНиПом под номером II-26-76, документ разработан ОАО «ЦНИИПромзданий» и введен в действие с 20 мая 2010 года.
Данный СНиП называется «Кровля». Закреплению профнастила в нем посвящен раздел номер 6.
В разделе рассмотрен монтаж листов, выбор профнастила, меры противопожарной безопасности. Несколько пунктов шестого раздела посвящены требованиям к способу стыковки листов между собой.
Есть требования к уклону скатов, способу крепления деталей кровли и даже к правилам приемки готовой кровли.
При строительстве крыши из профнастила полезен будет еще один СНиП — «Нагрузки и воздействия», 2.01.07-85.
Из него можно узнать, как рассчитать нагрузку на кровлю. О том, что СНиП «Нагрузки и воздействия» нужно учитывать при строительстве кровли из профнастила, указано и в основном СНиПе.
Требования к стройматериалам
Профнастил получают из оцинкованной стали холоднопрокатным способом. Для повышения жесткости ему придают волнообразную форму. Профнастил может быть кровельным, стеновым и несущим.
Для устройства кровли необходимо использовать именно кровельный профнастил с маркировкой ПК (профнастил кровельный).
Согласно СНиП, возможно устройство кровли из профнастила НС (несуще-стенового). Несущий профнастил используется как основание для кровельного пирога, сверху его покрывают рулонными материалами.
Кровли из профнастила легко монтируются и мало весят, поэтому их используют в качестве недорогого, быстро возводимого варианта крыши.

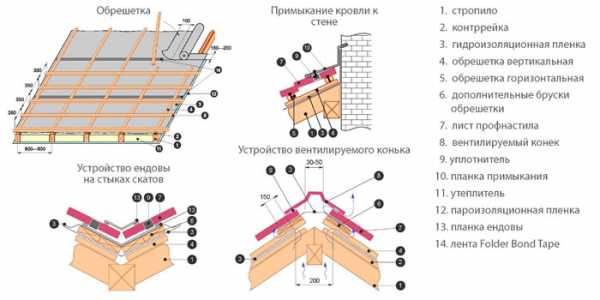

Схематичное изображение кровлиК недостатку материала относится сильное усиление звуков. Дождевые капли, падая на крышу из профнастила, будут вызывать звуки, подобные барабанной дроби.
Чтобы повысить комфортность проживания в доме с кровлей из профнастила, приходится обустраивать полноценный кровельный пирог, прокладывая под металлом звукоизоляцию и утеплитель.
В кровельных работах профилированные листы можно использовать двумя способами:
- как штучные изделия для неутепленной крыши;
- как элемент утепленного покрытия, состоящего из нескольких слоев.
Длина листа СНиПом строго не оговаривается, максимальная составляет 12 метров.
Поэтому, согласно СНиП, профлисты целесообразно применять на зданиях, у которых крыши имеют длину ската не более 12 метров.
Если скаты длиннее, то листы монтируют с нахлестом в 200 мм в длину. Поперечный нахлест между листами составляет одну волну.
Для кровли можно использовать материал с высотой профиля больше 35 мм. Кровли с короткими скатами допускается делать из профиля с высотой волны 21 мм.
В качестве основания для листов профнастила используют деревянные бруски или металлические балки.
По СНиПу места примыкания профлиста к стенам защищают накладками из оцинкованного металла с пластиковым напылением.
В местах закрепления на крыше вертикальных деталей (труб, громоотводов, антенн) устанавливают фасонные детали для профнастила с гребенкой, соответствующей поперечному сечению гофры.
Для монтажа профнастила используют саморезы с резиновой шайбой. Толщина шайбы должна быть не меньше 1 мм. Плоские крыши и крыши с небольшим уклоном приходится герметизировать.
Вертикальные и горизонтальные стыки профилированных листов промазывают силиконовым герметиком.
Дополнительные элементы кровли крепят заклепками. В крыше должны быть оставлены вентиляционные каналы, обычно их располагают вдоль конька.
Требования к крыше
Согласно СНиП, понятие «крыша» включает в себя всю верхнюю строительную конструкцию, защищающую здание от воздействий извне.
Крыша состоит из кровли, основания под нее, изоляционных материалов и несущей конструкции, которая может быть сделана из профнастила, железобетонных плит и других листовых материалов.
В СНиПе рекомендуется использовать профилированные листы для крыш с уклоном 20 градусов, но это только рекомендация. При желании гофрометалл можно применять даже на практически плоских крышах.

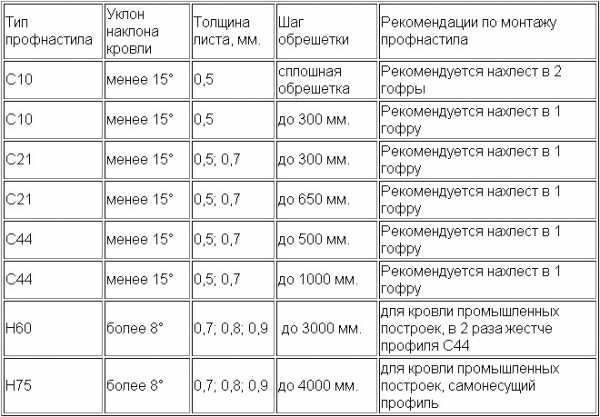

Таблица минимального уклона
Так, СНиП допускает использование профнастила при строительстве промышленных объектов с уклоном кровли от 8 градусов и жилых объектов с уклоном кровли от 10 градусов.
В индивидуальном строительстве профнастил укладывают на деревянную обрешетку. Ее шаг зависит от уклона крыши, норма — от 30 до 40 см. Чем больше угол наклона ската, тем больше шаг.
В СНиПе предусмотрено, что отклонение шага обрешетки от рекомендованных значений не может превышать 5 %. Обрешетка закрепляется на стропильной системе.
Чтобы надежно закрепить профилированные листы, достаточно бруска 5х5 см.
В строительных нормах и правилах четко указано, какого диаметра брусок можно использовать при определенном угле наклона скатов.
Так, на крышах с уклоном 20 градусов обрешетку выполняют из бруска 3х3 см с шагом 20 – 40 см.
При устройстве кровельного пирога материалы монтируют в строгой последовательности. Согласно СНиП, кровельный пирог состоит из основного покрытия, утеплителя и изолирующих материалов.
Каждый слой скреплен с остальными и в горизонтальной плоскости представляет собой однородное, непроницаемое для влаги покрытие.
Ошибки при укладке хотя бы одного слоя приводят к уменьшению срока службы крыши.
Пирог, при сборке которого руководствовались строительными нормами и правилами, исключит потери тепла, не будет промокать, в нем не будут образовываться наледь и конденсат. Утеплитель устанавливают между стропилами.
В СНиПе есть правило, согласно которому утеплитель укладывают не на саму обрешетку, а на прослойку из пароизоляционного материала.
Видео:
Толщина теплоизоляции зависит от климатической зоны. Пароизоляционные пленки защищают утеплитель от попадания в него влаги из помещения. Сверху утеплитель защищен от влаги гидроизоляционным слоем.
Сам профнастил монтируется на крышу с соблюдением технологии, описанной в СНиП.
В документе можно посмотреть, как нужно выполнять примыкания кровли к поперечной и продольной стене (в СНиП — рисунок Н.6), как выполнять карнизы и коньковые узлы из профнастила (рисунок Н.8).
В приложении С (рекомендуемое) есть примеры решения задач по закреплению на кровле из металлических листов различных элементов.
Руководствуетесь в работе СНиПами, и тогда кровля, собранная вашими руками, прослужит установленный производителем срок.
kroemsami.ru
СНиП кровли из профнастила
Строительство — это область деятельности, которая непосредственно влияет на среду обитания человека. От качества строительных работ часто зависит не только уровень комфорта, но и безопасность жилья для здоровья и жизни человека. Именно поэтому технология и методы производства строительных работ очень строго регламентируются соответствующими нормативными документами.
Основным таким документом являются Строительные Нормы и Правила, или сокращенно — СНиП. Эти нормы разрабатываются отдельно для каждого вида строительных работ — начиная от отрывки котлована и устройства фундамента под здание, и заканчивая устройством кровли и благоустройством прилегающей территории.
Органы архитектурно-строительного контроля очень строго следят за выполнением этих норм при строительстве промышленных и гражданских объектов, особенно тщательно контролируется качество строительства жилых зданий.
Не исключением является и монтаж кровель из профнастила. СНиП кровли из профлиста в системе нормативных документов в строительстве зарегистрирован под номером II-26-76*. Этот СНиП разработан Центральным научно-исследовательским и проектно-экспериментальным промышленных зданий и сооружений и называется «Кровли». Требованиям к креплению и монтажу профлиста СНиП II-26-76* посвящен раздел 6.
Оглавление статьи:
Раздел 6 СНиП: «Кровли из металлического профилированного листа»
Основная часть нормативов посвящена конструкции крыш из профлиста. В частности, в разделе 6 СНиП устройство кровли из профнастила регулируется сразу несколькими пунктами — 6.1, 6.2, 6.4, 6.5 и 6.8:
6.1. В качестве кровельных листов рекомендуется применять профили стальные гнутые с цинковым, алюмоцинковым или алюминиевым покрытием, защищенные защитно-декоративным лакокрасочным покрытием и высотой гофра не менее 44 мм по ГОСТ 24045.
6.2. Металлический профлист может использоваться в качестве штучного кровельного листа в неутепленных кровлях, либо в составе утепленных покрытиях послойной сборки, либо в составе утепленных трехслойных кровельных панелей.
6.4. Основанием под кровлю из профлиста являются деревянные бруски, а в неутепленных покрытиях — металлические прогоны. Несущая способность основания под кровлю устанавливают расчетом на нагрузки в соответствии со СНиП 2.01.07.
6.5. В утепленных покрытиях для снижения влияния «мостиков холода» в качестве дистанционного прогона следует использовать термопрофили или между полкой дистанционного прогона и профлистом должны быть предусмотрены прокладки из бакелизированной фанеры толщиной 10 мм, окрашенные за 2 раза пентафталевыми или хлорвиниловыми эмалями.
6.8. В кровлях с несущим металлическим профилированным настилом и теплоизоляционным слоем из материалов групп горючести Г1-Г4 должно быть предусмотрено заполнение пустот гофр настилов на длину 250 мм материалами группы горючести НГ в местах примыкания настилов к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька и ендовы кровли. Заполнение пустот гофр насыпным утеплителем не допускается.
Еще несколько пунктов описывают монтаж профлиста — СНиП, в основном, касается требований к стыковке листов между собой:
6.6. Профлисты крепятся к прогонам самонарезающими винтами с уплотнительной шайбой из неопреновой резины толщиной 1 мм.
6.7. Примыкание кровли из металлического профлиста к стенам должно осуществляться с устройством фартуков из оцинкованной стали толщиной 0,8 мм, окрашенной с обеих сторон. Крепление их выполняется на заклепках, а между собой одинарным лежачим фальцем. Коньковый и карнизный фасонные элементы, а также фартуки для отделки пропусков через кровлю должны иметь «гребенку» по форме поперечного сечения металлического профлиста.
Регулируется нормами также и уклон кровли из профлиста — СниП в пункте 6.3 раздела 6 дает конкретные рекомендации по величине угла наклона:
6.3. Конструктивные решения кровли из профлиста аналогичны кровлям из металлочерепицы. Такие кровли предпочтительно применять на уклонах более 20% на зданиях с длиной ската до 12 м. При уклонах от 10 до 20% должна быть предусмотрена обязательная герметизация продольных и поперечных стыков между листами. Величина нахлестки профлиста вдоль ската должна быть не менее 250 мм, а поперек ската на один гофр.
При этом стоит учитывать, что в пункте 6.3 речь идет именно о рекомендациях, а не об обязательных инструкциях. В случае если сделанные вами расчеты позволяют сделать меньший уклон, то вы можете осуществить это без малейших сомнений.
Раздел 6 сопровождается Приложением 13, в котором приведены схемы крепления и некоторые детали кровли. Скачать СНиП II-26-76 можно, нажав правой кнопкой на эту ссылку и выбрав пункт «Сохранить как…»
Приложение 13 СНиП: «Детали кровли из металлического профилированного листа»
Дополнительные СНиП для кровли из профлиста
Кроме перечисленных выше требований, другой СНиП на кровлю из профлиста, регламентирующий правила приемки таких кровель, требует, чтобы:
- Во избежание сквозного продувания покрытия по верху утеплителя должен быть предусмотрен противоветровой барьер из рулонного паропроницаемого материала.
- Во избежание разрушения от температурных деформаций длина корытообразных желобов из оцинкованной стали, устанавливаемых в местах ендов, не должна превышать 6 м.
- Кляммеры для крепления кровельной стали к обрешетке, стальные шурупы, саморезы и шайбы для крепления профнастила должны быть оцинкованными.
Также вам будет полезен СНиП 2.01.07-85 «Нагрузки и воздействия». В нем собраны рекомендации по учету нагрузок на кровлю, в том числе снеговых и ветровых. Необходимость использования данного норматива указана в пункте 6.4. основного СНиП и устройство кровли из профлиста непосредственно зависит от данных расчетов
Коллектив oprofnastile.ru
Читайте по теме:
oprofnastile.ru
СНиП. Теплоизоляция зданий и сооружений
На этой странице собрана вся необходимая литература (СНиПы и ГОСТы) для самостоятельного утепления зданий и сооружений: фасадов и стен домов, фундаментов зданий и кровли. Все нормы по утеплению утверждены постановлением Госстроя России и доступны для бесплатного скачивания в формате pdf.
ГОСТ 16381. Материалы и изделия строительные теплоизоляционные устанавливает классификацию и общие требования к строительным теплоизоляционным материалам и изделиям, применяемым для тепловой изоляции строительных конструкций (фундаментов, фасадов, кровли), оборудования и трубопроводов. Стандарт 16381-92. Материалы и изделия теплоизоляционные в части классификации соответствуют СТ СЭВ 5069-85.
ГОСТ Плиты из минеральной ваты на синтетическом связующем распространяется на теплоизоляционные плиты из минваты и синтетического связующего с гидрофобизирующими добавками или без них, предназначенные для теплоизоляции строительных конструкций (стен, фасадов, кровли) в условиях, исключающих контакт минеральной ваты с воздухом внутри помещений, а также промышленного оборудования.
ГОСТ 22950. Плиты минераловатные повышенной жесткости на синтетическом связующем распространяется на плиты минеральной ваты с гидрофобизирующими добавками, изготовленные из гидромассы по технологии мокрого формования и плиты минеральной ваты повышенной жесткости гофрированной структуры на синтетическом связующем, изготовленные по технологии сухого формования. В формате pdf.
ГОСТ Маты прошивные из минеральной ваты распространяется на прошивные маты с обкладочным материалом или без него, на маты из гофрированной структуры, изготовленные из минеральной ваты и предназначенные для самостоятельной тепловой изоляции строительных конструкций зданий и сооружений и промышленного оборудования при температуре поверхности от минус 180 до плюс 700°С.
ГОСТ 17177. Методы испытаний строительных теплоизоляционных материалов принят Межгосударственной комиссией по стандартизации и техническому нормированию в строительстве 17 ноября 1994 года. В стандарте 17177, наряду с методами определения основных характеристик теплоизоляционных материалов и изделий, включены методы испытания минераловатных изделий, принятые Международной организацией ИСО.
СНиП Тепловая изоляция оборудования и трубопроводов соблюдать следует при проектировании тепловой изоляции наружной поверхности оборудования, трубопроводов и воздуховодов в зданиях и наружных установках с температурой от минус 180 до 600°С. Представленные нормы не распространяются на проектирование теплоизоляции оборудования и трубопроводов, содержащих взрывчатые вещества, хранилища сжиженных газов.
СНиП 3.04.01 Изоляционные и отделочные покрытия распространяются на производство и приемку работ по устройству изоляционных, отделочных, защитных покрытий и полов зданий и сооружений, за исключением работ, обусловленных особыми условиями эксплуатации. С введением в действие СНиП 3.04.01-87, утрачивают силу СНиП III-20-74*, СНиП III-21-73*, СНиП III-В.14-72; ГОСТ 22753-77, ГОСТ 22844-77, ГОСТ 23305-78.
СНиП II-3-79 и нормы строительной теплотехники должны соблюдаться при проектировании наружных и внутренних стен, перегородок, покрытий, чердачных и междуэтажных перекрытий, полов, окон, дверей, ворот в зданиях и сооружениях различного назначения (жилых, производственных и вспомогательных промышленных предприятий) с нормируемыми температурой или температурой и относительной влажностью воздуха.
xn—-jtbgdbpcsdcddj4a2e1goa.xn--p1ai
СНиП кровли
Сайт строителя
Выдержки из СНиП имеющие отношение к кровельным работам и устройству крыш
Источник:
СНиП 3.04.01-87 изоляционные и отделочные покрытия. Взамен:
- СНиП III-20-74*;
- СНиП III-21-73*;
- СНиП III-B.14-72;
- ГОСТ 22753-77;
- ГОСТ 22844-77;
- ГОСТ 23305-78.
ИЗОЛЯЦИОННЫЕ ПОКРЫТИЯ И КРОВЛИ
ОБЩИЕ ТРЕБОВАНИЯ
2.1. Изоляционные и кровельные работы допускается выполнять от 60 до минус 30 °С окружающей среды (производство работ с применением горячих мастик – при температуре окружающего воздуха не ниже минус 20 °С, с применением составов на водной основе без противоморозных добавок не ниже 5 °С).
2.2. В основаниях под кровлю и изоляцию в соответствии с проектом необходимо выполнить следующие работы:
- заделать швы между сборными плитами;
- устроить температурно-усадочные швы;
- смонтировать закладные элементы;
- оштукатурить участки вертикальных поверхностей каменных конструкций на высоту примыкания рулонного или эмульсионно-мастичного ковра кровли и изоляции.
2.3. Изоляционные составы и материалы должны наноситься сплошными и равномерными слоями или одним слоем без пропусков и наплывов. Каждый слой необходимо устраивать по отвердевшей поверхности предыдущего с разравниванием нанесенных составов, за исключением окрасочных. При подготовке и приготовлении изоляционных составов следует соблюдать требования указанные в таблице.
| Технические требования | Предельные отклонения | Контроль (метод, объем, вид регистрации) |
| СНиП 3.04.01-87. Изоляционные составы для кровли. | ||
| Битум и деготь (пек) необходимо применять очищенными от примесей и обезвоженными. Нагрев не должен превышать, °С: | Измерительный, периодический, но не менее 4 раз в смену, журнал работ | |
| битума – 180 | ± 5 % | |
| дегтя (пека) – 140 | ± 7 % | |
| Наполнители (заполнители) должны быть просеянными через сито с размерами ячеек, мм: | – | То же |
| для песка – 1,5 | – | |
| для пылевидных – 2 | – | |
| для волокнистых – 4 | – | |
| Допустимая влажность наполнителей (заполнителей): | Измерительный, периодический, не менее 4 раз в смену, журнал работ | |
| для песка | До 2 % | |
| для составов с уплотняющими добавками | до 5 % | |
| для других составов | до 3 % | |
| Температура эмульсий и их составляющих, °С: | То же, не менее 5-6 раз в смену, журнал работ | |
| битума – 110 | + 10°С | |
раствора эмульгатора – 90 | + 7 °С | |
| латекса (при введении в эмульсию) – 70 | Минус 10 °С | |
| Равномерность распределения битума в битумоперлите и битумокерамзите – 90 % | ±2 % | |
| Коэффициент уплотнения битумоперлита и битумокерамзита под давлением 0,67-0,7 МПа – не менее 1,6 | – | |
| Температура при нанесении мастик, °С: | ||
| горячих битумных – 160 | + 20 °С | |
| горячих дегтевых – 130 | + 10 °С | |
| холодных (в зимнее время) – 65 | + 5°С | |
| Устройство изоляций, дисперсно-армированных стекловолокном (фибрами стекловолокна): | Измерительный, периодический не менее 16 измерений в смену (через каждые 0,5 ч работы), журнал работ | |
| размеры фибр – 20 мм | + 20 мм | |
| соотношение по массе глиноземистого цемента к портландцементу – 90 : 10 содержание в портландцементе марки не ниже 400, алюмината трехкальциевого по массе – не более 8 %. Стекложгут не должен иметь парафиновый замасливатель | До 80:20 | |
| Тяжелые бетоны для устройства крыш без изоляционного покрытия (кровли) должны содержать: | – | Измерительный, периодический, не менее 4 раз в смену, журнал работ |
| пластифицирующие и воздухововлекающие добавки, заполнители из фракционированного песка и крупнофракционированного щебня; | ||
| портландцемент – гидрофобный, содержащий не более 6 % кальциевого алюмината; | ||
| щебень изверженных пород или гравий с временным сопротивлением не менее 100 МПа в водонасыщенном состоянии; гранулометрический состав щебня, мм: | ||
| 5-10 | 25-50 % | |
| 10-20 | 75-50 % | |
| песок защитного слоя модуля крупности – 2,1 – 3,15 | ||
| Гравий и другие морозостойкие минеральные материалы должны быть отсортированы и промыты | – | |
ПОДГОТОВКА ОСНОВАНИЙ И НИЖЕЛЕЖАЩИХ ЭЛЕМЕНТОВ ИЗОЛЯЦИИ
2.4. Обеспыливание оснований необходимо выполнять перед нанесением огрунтовочных и изоляционных составов, включая приклеивающие клеи и мастики.
2.5. Выравнивающие стяжки (из цементно-песчаных, гипсовых, гипсопесчаных растворов и асфальтобетонных смесей) следует устраивать захватками шириной 2-3 м по направляющим с разравниванием и уплотнением поверхности.
2.6. Огрунтовка поверхности перед нанесением приклеивающих и изоляционных составов должна быть выполнена сплошной без пропусков и разрывов. Огрунтовку стяжек, выполненных из цементно-песчаных растворов, следует выполнять не позднее чем через 4 ч после их укладки, применяя грунтовки на медленно испаряющихся растворителях (за исключением стяжек с уклоном поверхности более 5 %, когда огрунтовку следует выполнять после их твердения). При подготовке поверхности основания необходимо соблюдать требования табл. 2. Грунтовка должна иметь прочное сцепление с основанием, на приложенном к ней тампоне не должно оставаться следов вяжущего.
| Технические требования | Предельные отклонения | Контроль (метод,объем, вид регистрации) |
| Требования СНиП к подготовке поверхности основания кровли. | ||
| Допускаемые отклонения поверхности основания при рулонной и безрулонной эмульсионной и мастичной изоляции и кровли: | – | Измерительный, технический осмотр, не менее 5 измерений на каждые 70-100 м2 поверхности или на участке меньшей площади в местах, определяемых визуальным осмотром |
| вдоль уклона и на горизонтальной поверхности | 5 мм | |
| поперек уклона и на вертикальной поверхности | ± 10 мм | |
| из штучных материалов: | ||
| вдоль и поперек уклона | ± 10 мм | |
| Отклонения плоскости элемента от заданного уклона (по всей площади) | 0,2 % | |
| Толщина элемента конструкции (от проектной) | 10 % | |
| Число неровностей (плавного очертания протяженностью не более 150 мм) на площади поверхности 4 м2 | Не более 2 | |
| Толщина грунтовки, мм: | ||
| для кровель из наплавляемых материалов – 0,7 | 5 % | |
| при огрунтовке отвердевшей стяжки – 0,3 | 5 % | |
| при огрунтовке стяжек в течение 4 ч после нанесения раствора – 0,6 | 10 % | |
2.7. Влажность основания перед нанесением грунтовки не должна превышать величин, указанных в табл. 3. По влажным основаниям допускается наносить только грунтовки или изоляционные составы на водной основе, если влага, выступающая на поверхности основания, не нарушает целостности пленки покрытия.
2.8. Металлические поверхности трубопроводов, оборудования и крепежные элементы, подлежащие изоляции, должны быть очищены от ржавчины, а подлежащие антикоррозионной защите – обработаны в соответствии с проектом.
2.9. Изоляцию смонтированных оборудования и трубопроводов следует производить после их постоянного закрепления в проектном положении. Теплоизоляцию оборудования и трубопроводов в местах, труднодоступных для изоляции, необходимо выполнять полностью до монтажа, включая устройство покровных оболочек.
Изоляцию трубопроводов, располагаемых в непроходных каналах и лотках, необходимо выполнять до их установки в каналы.
2.10. Оборудование и трубопроводы, заполненные веществами, должны быть освобождены от них до начала производства изоляционных работ. 2.11. Рулонные изоляционные материалы при производстве работ в отрицательных температурах необходимо в течение 20 ч отогреть до температуры не менее 15 °С, перемотать и доставить к месту укладки в утепленной таре.
2.12. При устройстве изоляции крыш из крупноразмерных комплексных панелей с нанесенным в заводских условиях кровельным ковром заделка стыков панелей крыши и их оклейка должны производиться после проверки изоляции смонтированных панелей.
Источник: СНиП 3.04.01-87
stroyremkom.ru
СП 17.13330.2011 СНиП II-26-76 Кровли
Страница 1 из 7
SP_17.13330.2011.rtf
Утвержден
Приказом Минрегиона РФ
от 27 декабря 2010 г. N 784
СВОД ПРАВИЛ
КРОВЛИ
АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНиП II-26-76
The roofs
СП 17.13330.2011
Дата введения
20 мая 2011 года
ПРЕДИСЛОВИЕ
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ “О техническом регулировании”, а правила разработки – Постановлением Правительства Российской Федерации “О порядке разработки и утверждения сводов правил” от 19 ноября 2008 г. N 858.
Сведения о своде правил
1. Исполнители – Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений (ОАО “ЦНИИПромзданий”).
2. Внесен Техническим комитетом по стандартизации ТК 465 “Строительство”.
3. Подготовлен к утверждению Департаментом архитектуры, строительства и градостроительной политики.
4. Утвержден Приказом Министерства регионального развития Российской Федерации (Минрегион России) от 27 декабря 2010 г. N 784 и введены в действие с 20 мая 2010 г.
5. Зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 17.13330.2010.
Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячно издаваемых информационных указателях “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте разработчика (Минрегион России) в сети Интернет.
Введение
В своде правил приведены требования, соответствующие целям части 6 статьи 3 Федерального закона от 30 декабря 2009 г. N 384-ФЗ “Технический регламент о безопасности зданий и сооружений”.
Работа выполнена ОАО “ЦНИИПромзданий”: проф., д-р техн. наук В.В. Гранев, проф., канд. техн. наук С.М. Гликин, кандидаты техн. наук А.М. Воронин, А.В. Пешкова, Н.Н. Щербак.
1. Область применения
Настоящий свод правил распространяется на проектирование кровель из битумных, битумно-полимерных, эластомерных и термопластичных рулонных материалов, из мастик с армирующими прокладками, хризотилцементных, цементно-волокнистых и битумных волнистых листов, цементно-песчаной, керамической, полимерцементной и битумной черепицы, плоских, хризотилцементных, композитных, цементно-волокнистых и сланцевых плиток, листовой оцинкованной стали, меди, цинк-титана, алюминия, металлического профлиста, металлочерепицы, а также железобетонных лотковых панелей, применяемых в зданиях различного назначения и во всех климатических зонах Российской Федерации.
Возможность применения других подобных материалов должна быть подтверждена в порядке, установленном законодательством Российской Федерации в области технического регулирования.
Настоящие нормы и правила распространяются на реконструкцию и капитальный ремонт покрытия (крыши) с кровлей из вышеуказанных материалов.
2. Нормативные ссылки
В настоящем своде правил использованы ссылки на нормативные документы, перечень которых приведен в Приложении А.
Примечание. При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования – на официальном сайте национальных органов Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В данном документе использованы термины, определения которых приведены в Приложении Б, а также другие термины, определения которых приняты по нормативным документам, перечисленным в Приложении А.
4. Общие положения
4.1. Настоящие нормы необходимо соблюдать при проектировании кровель зданий и сооружений различного назначения в целях обеспечения требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ “Технический регламент о безопасности зданий и сооружений”, Федерального закона от 22 июля 2008 г. N 123-ФЗ “Технический регламент о требованиях пожарной безопасности” и Федерального закона от 23 ноября 2009 г. N 261-ФЗ “Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации”.
При проектировании кровель, кроме настоящих норм, должны выполняться требования действующих норм проектирования зданий и сооружений, техники безопасности и правил по охране труда.
4.2. Материалы, применяемые для кровель и основания под кровлю, должны отвечать требованиям действующих документов в области стандартизации.
4.3. Предпочтительные уклоны кровель в зависимости от применяемых материалов приведены в таблице 1; в ендовах уклон кровли принимают в зависимости от расстояния между воронками, но не менее 0,5%.
Таблица 1
┌──────────────────────────────────────────────────┬──────────────────────┐
│ Кровли │ Уклон, % (град) <*> │
├──────────────────────────────────────────────────┴──────────────────────┤
│1. Рулонные и мастичные │
├──────────────────────────────────────────────────┬──────────────────────┤
│1.1. Неэксплуатируемые │ │
│1.1.1. Из битумных и битумно-полимерных рулонных │ │
│материалов с мелкозернистой посыпкой: │ │
│ с защитным слоем из гравия или крупнозернистой │1,5 – 10 (1 – 6) │
│посыпки │ │
│ с верхним слоем из рулонных материалов с │1,5 – 25 <**> (1 – 14)│
│крупнозернистой посыпкой или металлической фольгой│ │
├──────────────────────────────────────────────────┼──────────────────────┤
│1.1.2. Из мастик: │ │
│ с защитным слоем из гравия или крупнозернистой │1,5 – 10 (1 – 6) │
│посыпки │ │
│ с защитным окрасочным слоем │>= 1,5 (>= 1) │
├──────────────────────────────────────────────────┼──────────────────────┤
│1.1.3. Из полимерных рулонных материалов │>= 1,5 (>= 1) │
├──────────────────────────────────────────────────┼──────────────────────┤
│1.2. Эксплуатируемые с защитным слоем из бетонных │1,5 – 3,0 (1 – 2) │
│или армированных плит, цементно-песчаного │ │
│раствора, песчаного асфальтобетона либо с │ │
│почвенным слоем (с системой озеленения) │ │
├──────────────────────────────────────────────────┼──────────────────────┤
│1.3. Инверсионные │1,5 – 3,0 (1 – 2) │
├──────────────────────────────────────────────────┴──────────────────────┤
│2. Из штучных материалов и волнистых листов │
├──────────────────────────────────────────────────┬──────────────────────┤
│2.1. Из штучных материалов │ │
│2.1.1. Из черепицы: │ │
│ цементно-песчаной, керамической, полимерцементной│>= 40 (>= 22) │
│ битумной │>= 20 (>= 12) │
├──────────────────────────────────────────────────┼──────────────────────┤
│2.1.2. Из плиток │ │
│ хризотилцементных, сланцевых, композитных, │>= 40 (>= 22) │
│ цементно-волокнистых │ │
├──────────────────────────────────────────────────┼──────────────────────┤
│2.2. Из волнистых, в том числе профилированных │ │
│листов │ │
│ хризотилцементных, металлических профилированных │>= 20 (>= 12) │
│(в т.ч. из металлочерепицы), битумных │ │
│ цементно-волокнистых │>= 36 (>= 20) │
├──────────────────────────────────────────────────┴──────────────────────┤
│3. Из металлических листов │
├──────────────────────────────────────────────────┬──────────────────────┤
│ стальных оцинкованных, с полимерным покрытием, │>= 12 (>= 7) │
│из нержавеющей стали, медных, цинк-титановых, │ │
│алюминиевых │ │
├──────────────────────────────────────────────────┼──────────────────────┤
│4. Из железобетонных панелей лоткового сечения │5 – 10 (3 – 6) │
│с гидроизоляционным мастичным слоем │ │
├──────────────────────────────────────────────────┴──────────────────────┤
│ <*> Одну размерность (%) уклона кровли переводят в другую (град) по│
│формуле: tg альфа = 0,01x, где альфа – угол наклона кровли; x -│
│размерность в %. │
│ <**> Для кровель из битумных и битумно-полимерных рулонных материалов│
│необходимо предусматривать мероприятия против сползания по основанию.│
│Возможно выполнение кровли с уклонами больше 25% при условии соблюдения│
│требований таблицы 3. │
└─────────────────────────────────────────────────────────────────────────┘
4.4. Кровли из волнистых листов, в том числе профилированных, металлических листов, штучных материалов (черепицы, плитки) на утепленных совмещенных покрытиях следует предусматривать вентилируемыми с образованием между слоем теплоизоляции и кровлей зазора (вентиляционного канала), сообщающегося с наружным воздухом на карнизном, хребтовом и коньковом участках, а по теплоизоляции из волокнистых материалов – ветрогидрозащитную мембрану.
Во избежание образования со стороны холодного чердака конденсата на поверхностях вышеуказанных кровель должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (коньки, хребты, карнизы, слуховые окна, вытяжные патрубки и т.п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.
4.5. Высота вентилируемых каналов и размеры входных и выходных вентотверстий канала зависят от уклона, площади кровли и влажности внутренних слоев крыши (таблица 2).
Таблица 2
┌──────────────┬────────────┬─────────────────┬─────────────┬─────────────┐
│Уклон кровли, │ Высота │Высота вентканала│ Размер │ Размер │
│ град (%) │ вентканала │ для вывода │ входных │ выходных │
│ │ для вывода │ парообразной и │вентотверстий│вентотверстий│
│ │парообразной│ строительной │ канала │ канала │
│ │ влаги, мм │ влаги, мм │ │ │
├──────────────┼────────────┼─────────────────┼─────────────┼─────────────┤
│ < 5 (9) │ 100 │ 250 │ 1/100 │ 1/200 │
├──────────────┼────────────┼─────────────────┼─────────────┼─────────────┤
│ 5 – менее 25 │ 60 │ 150 │ 1/200 │ 1/400 │
│(9 – менее 47)│ │ │ │ │
├──────────────┼────────────┼─────────────────┼─────────────┼─────────────┤
│ 25 – 45 │ 40 │ 100 │ 1/300 │ 1/600 │
│ (47 – 100) │ │ │ │ │
├──────────────┼────────────┼─────────────────┼─────────────┼─────────────┤
│ > 45 (100) │ 40 │ 50 │ 1/400 │ 1/800 │
├──────────────┴────────────┴─────────────────┴─────────────┴─────────────┤
КонсультантПлюс: примечание.
Размерность увеличения высоты канала дана в соответствии с официальным
текстом документа.
│ Примечания. 1. Высота вентиляционного канала принята для длины ската│
│не более 10 м; при большей длине ската высоту канала увеличивают на 10% м│
│либо дополнительно предусматривают установку вытяжных устройств│
│(аэрационных патрубков). │
│ 2. Минимальный размер входных отверстий канала (на карнизном участке)│
│- 200 см2/м. │
│ 3. Минимальный размер выходных отверстий канала (на коньке) -│
│100 см2/м. │
└─────────────────────────────────────────────────────────────────────────┘
4.6. В кровлях из металлических листов (кроме алюминиевых), укладываемых по сплошному настилу, между листами и настилом следует предусматривать объемную диффузионную мембрану (ОДМ) для отвода конденсата.
4.7. Несущие конструкции крыш (фермы, стропила, обрешетку и т.п.) предусматривают деревянными, стальными или железобетонными, которые должны соответствовать требованиям СП 16.13330, СП 64.13330 и СНиП 2.03.02. В утепленных крышах с применением легких стальных тонкостенных конструкций (ЛСТК) стропила следует предусматривать из термопрофиля для повышения теплотехнических свойств конструкции.
4.8. Высоту ограждений кровли предусматривают в соответствии с требованиями ГОСТ 25772, СП 54.13330, СП 56.13330 и СНиП 31-06. При проектировании кровель необходимо также предусматривать другие специальные элементы безопасности, к которым относятся крюки для навешивания лестниц, элементы для крепления страховочных тросов, ступени, подножки, стационарные лестницы и ходовые трапы, эвакуационные платформы и др., а также элементы молниезащиты зданий.
4.9. На покрытиях (крышах) высотных зданий (более 75 м [1]) из-за повышенного воздействия ветровой нагрузки предпочтительна сплошная приклейка кровельного ковра к основанию из плотных малопористых материалов (цементно-песчаной или асфальтовой стяжки, пеностекла и т.п.), теплоизоляционные плиты должны быть приклеены к пароизоляции, а пароизоляционный слой к несущей конструкции. Допускается свободная укладка кровельного ковра с пригрузом бетонными плитками на растворе или бетонным слоем, вес которых определяют расчетом на ветровую нагрузку.
4.10. При проектировании эксплуатируемых кровель покрытие должно быть проверено расчетом на действие дополнительных нагрузок от оборудования, транспорта, людей и т.п. в соответствии с СП 20.13330.
4.11. В кровлях с несущим металлическим профилированным настилом и теплоизоляционным слоем из материалов групп горючести Г2 – Г4 должно быть предусмотрено заполнение пустот гофр настилов на длину 250 мм материалами группы горючести НГ в местах примыкания настилов к стенам, деформационным швам, стенкам фонарей, а также с каждой стороны конька и ендовы кровли. В случае, если для утепления кровли применяется два и более слоев утепления с разными показателями горючести, необходимость заполнения гофр настилов определяется группой горючести нижнего слоя теплоизоляционного материала.
Заполнение пустот гофр насыпным утеплителем не допускается.
4.12. Передача динамических нагрузок на кровлю от аппаратов и оборудования, установленных на покрытии (крыше), не допускается.
4.13. При реконструкции совмещенного покрытия (крыши), в случае невозможности сохранения существующей теплоизоляции по показателям прочности и влажности, она должна быть заменена; в случае превышения допустимой влажности теплоизоляции, но удовлетворительной прочности, предусматривают мероприятия, обеспечивающие ее естественную сушку в процессе эксплуатации кровли. Для этого в толще утеплителя и/или стяжке либо в дополнительной теплоизоляции (определяемой по СП 50.13330) в двух взаимно перпендикулярных направлениях следует предусматривать каналы, сообщающиеся с наружным воздухом через вентотверстия в карнизах, продухи у парапетов, торцевых стен, возвышающихся над кровлей частей зданий, а также через аэрационные патрубки, установленные над местом пересечения каналов. Количество патрубков и время сушки следует определять расчетом (Приложение В).
4.14. Для исключения вздутий в кровельном ковре допускается предусматривать полосовую или точечную приклейку нижнего слоя ковра из рулонных материалов.
4.15. В рабочих чертежах покрытия (крыши) зданий необходимо указывать:
конструкцию кровли, наименование и марки материалов и изделий со ссылками на документы в области стандартизации;
величину уклонов, места установки водосточных воронок и расположение деформационных швов;
детали кровель в местах установки водосточных воронок, водоотводящих желобов и примыканий к стенам, парапетам, вентиляционным и лифтовым шахтам, карнизам, трубам, мансардным окнам и другим конструктивным элементам.
В рабочих чертежах строительной части проекта должно быть указано на необходимость разработки мероприятий по противопожарной защите, контролю за выполнением правил пожарной безопасности и правил техники безопасности при производстве строительно-монтажных работ.
www.seogan.ru
СНиП Кровли
Нормы для проектирования кровель из рулонных, мастичных материалов и из асбестоцементных волнистых листов для зданий и сооружений различного назначения.
РАЗРАБОТАНЫ ЦНИИпромзданий Госстроя СССР с участием ЦНИИЭПжилища Госгражданстроя, ЦНИИЭПсельстроя Минсельстроя СССР, ЦНИИСК им. Кучеренко Госстроя СССР и ВНИИпроектасбестцемента Минстройматериалов СССР.
ВНЕСЕНЫ ЦНИИпромзданий Госстроя СССР.
УТДЕРЖДЕНЫ постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 декабря 1976 г. № 226.
С введением в действие главы СНиП I I-26-76 утрачивает силу “Инструкция по проектированию рулонных и мастичных кровель зданий и сооружений промышленных предприятий” (СН 394-74).
В СНиП II-26-76 “Кровли” внесены изменения, утвержденные постановлением Госстроя СССР от 27 июня 1979 г. N 101 и введенные в действие с 1 января 1980 г. Пункты, таблицы, в которые внесены изменения, отмечены в настоящих строительных нормах и правилах знаком (К).
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1 Нормы настоящей главы необходимо соблюдать при проектировании кровель из рулонных, мастичных материалов и из асбестоцементных волнистых листов для зданий и сооружений различного назначения.
Для чердачных покрытий жилых и общественных зданий при технико-экономическом обосновании допускается предусматривать кровли из железобетонных панелей лоткового сечения согласно табл. 1 настоящих Норм.
Таблица 1 3. Из асбестоцеме нтных волнистых листов 4. То же, при применении в IVА и IVГ климатичес ких подрайонах 5. Из железобето нных панелей лоткового сечения_9
- водной суспензией тиокола Т-50 толщиной 1мм;
- раствором наирита НТ толщиной 1 мм;
- битумно-бутилкаучуковой мастикой МББ-Х-120 толщиной 2 мм;
Материалы, применяемые для ремонта кровли и элементов покрытий, на которые нет государственных стандартов, должны отвечать требованиям, предусмотренным техническими условиями или другой нормативно-технической документацией отраслевого значения на эти материалы и настоящими Нормами.
1.2. Выбор вида кровель следует производить по табл. 1 в зависимости от их уклонов, принимаемых с учетом норм проектирования соответствующих зданий и сооружений, районов строительства и воздействий на кровли.
Кровли из рулонных и мастичных материалов предпочтительно применять на уклонах до 2,5%; предусматривать такие кровли на уклонах более 12% допускается при соответствующем обосновании.
1.3. В рабочих чертежах кровель необходимо указывать:
- конструкцию кровли, наименование и марки материалов и изделий со ссылками на государственные стандарты или технические условия;
- величину уклонов, места установки водосточных воронок и расположение деформационных швов;
- детали кровель в местах установки водосточных воронок и примыканий к стенам, парапетам, вентиляционным и лифтовым шахтам, карнизам и другим конструктивным элементам.
В рабочих чертежах строительной части проекта должно быть указано на необходимость разработки мероприятий по противопожарной защите и по контролю за выполнением правил пожарной безопасности и правил техники безопасности при производстве строительно- монтажных работ.
1.4. На покрытиях с несущими стальными профилированными настилами не допускается установка аппаратов и оборудования со сгораемыми материалами, легковоспламеняющимися и горючими жидкостями и газами.
Полную версию документа можно прочитать в прикреплённом файле.
www.stroyetika.ru
