Вентиляция в котельной частного дома

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Содержание статьи

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

  • Продлевает срок службы на более длительный период эксплуатации;
  • Создает в доме хорошие климатические условия для проживания;
  • В помещении всегда находится достаточный объем кислорода;
  • На стенах не появляется сырость и плесень;
  • Меньше концентрация продуктов горения;
  • Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

  1. Вытяжка за час способна трижды сменить воздух;
  2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м3. За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м3 за час должно естественным образом уйти наружу через вытяжную трубу.

Предусмотрены требования к приточному воздуху. Войти должно 45м3 в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2.04.08-87*

Способы организации воздухообмена

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Естественная вентиляция

Котельная относится к помещению повышенного риска. Если естественная вентиляция в загородном доме находится только на кухне, в ванной и туалете — такой вариант не подходит. Для котельной проводят обособленную систему

  • Максимальная высота от пола до потолка составляет 6 метров. Чем ниже высота, тем больше кратность воздуха. На каждый метр кратность увеличивается на 25%;
  • Свежий воздух попадает в котельную через систему вентилирования. Дополнительно делаются клапаны внизу двери. Площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
  • Дымоход имеет 2 выхода. Верхний предназначен для вывода продуктов горения из котла, нижний очищает от мусора и грязи. Минимальное расстояние между ними — 25 см. Приточный канал размещается внизу помещения, вытяжной — в верхней части.

Недостаток системы в том, что не всегда естественная вентиляция работает в полном режиме. Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

  • Котельную можно установить в любом месте с подходящими размерами;
  • Большой плюс не зависит от внешних условий и природных явлений.

Недочеты:

  • Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
  • При неисправной работе приходится производить дорогостоящую замену.

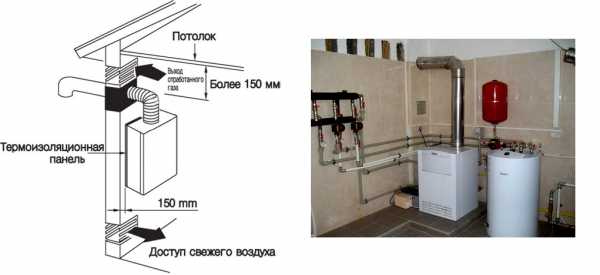

Требования к устройству дымохода

Дымоход такая же важная часть, как сам котел в отоплении.

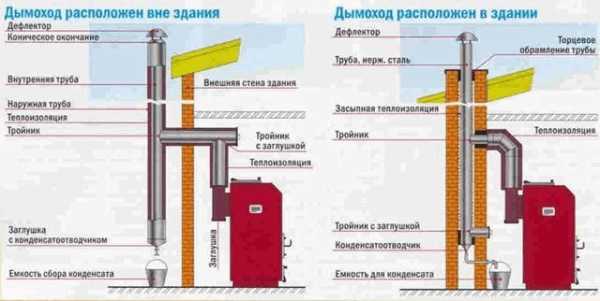

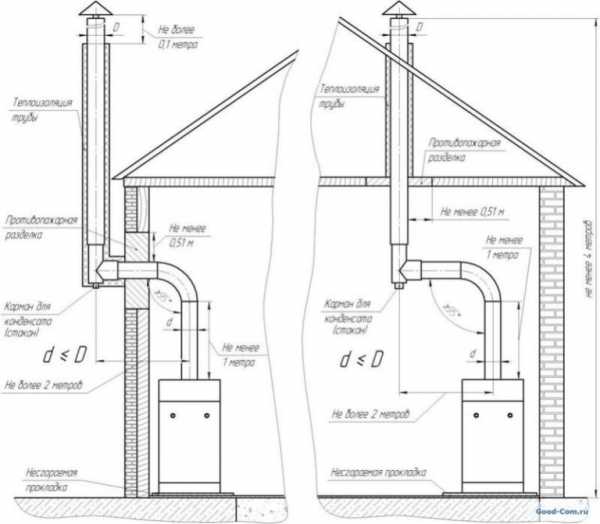

Требования к дымоходам, которые устанавливаются снаружи
  • С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
  • По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
  • Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
  • В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
  • Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
  • При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши
  • По оси расстояние составляет не более двух метров;
  • Противопожарная заделка устанавливается в потолке;
  • Зона доступа холодного воздуха обеспечивается теплоизоляцией;
  • Карман для конденсата и очистки делается на расстоянии одного метра;
  • До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Дополнительное требование:

Расстояние от низа котла до верха дымоходной трубы составляет не менее пяти метров.

Общее требование:

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Расчет естественной системы вентиляции

Чтобы подобрать вентиляцию, необходимо знать требования к котельному помещению. В нормативных документах не указывается точная площадь помещения. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы, в основном, ориентируются на Инструкцию МДС 41-2.2000. В то время, как СНиП рекомендует использовать помещение 2,2 метра.

Регламентируется ширина:
  • 0,7 метров проход,
  • плюс ширина самого котла это по санитарным нормам и правилам.
  • по инструкции 1 метр составляет ширина прохода,
  • плюс ширина котла.

В общей сложности 1,5 метра.

Если объем котельной 15 м3 Высота потолка от плитки котельной на полу до низа перекрытия или потолка – 3 метра. Тогда площадь котельной составит 5 м2 15:3 = 5

Если высота котельной 2,5 метра, 15:2,5 = 6 м2 Таким образом, варьируется площадь котельной внутри помещения.

  • Высота 2,5 метра;
  • Ширина 1,5 метра;
  • Объем 15 м3


При расчете естественной вентиляции принимаются во внимание:

  • Объем котельного помещения;
  • Скорость прохождения воздуха по вентканалам;
  • Пропорциональность высоты котельной к коэффициенту кратности воздухообмена.

Пример расчета воздухообмена

  • Объем котельной: 33,6 м3;
  • Расчет воздухообмена: (6м -2,8м) х 0,25+3 =3,8, где

6 м — оптимальная высота потолка:

2,8 м действительная высота потолка;

3м3 увеличение кратности воздуха на каждый метр опускания потолка.

Расчет показателя циркуляции воздуха в помещении: 33,6 м3 х 3,8=127,68 м3

На основе этих данных, по таблице норм и правил определяется диаметр труб, необходимых для прокладки вентиляции для естественной системы не менее 200 мм.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

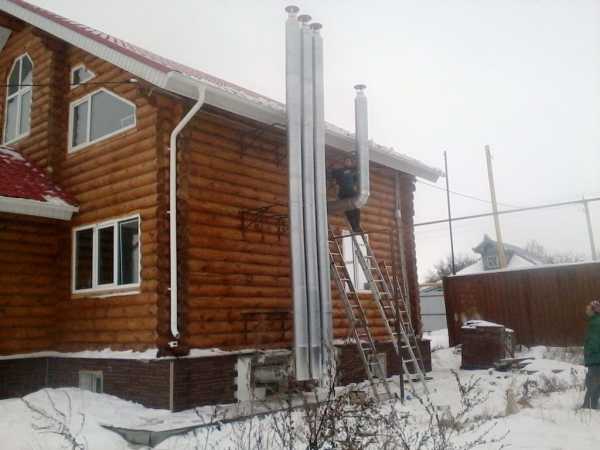

Каким образом обустраиваются дымоходы

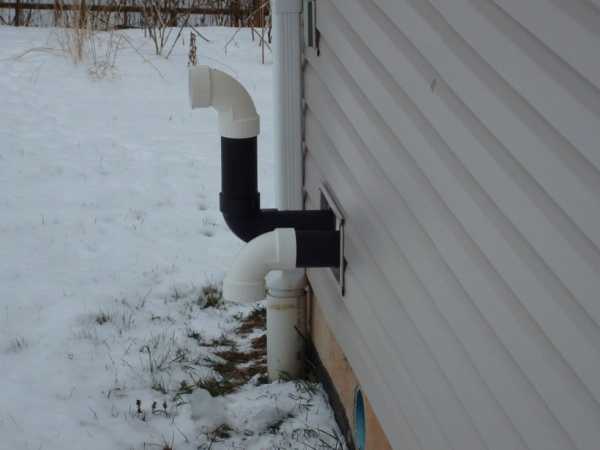

Проще всего осуществляется монтаж горизонтального дымохода.

  1. В стене прокладывают отверстие с выходом наружу:
  2. Со стороны улицы конструкция поднимается наверх;
  3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

  1. От котла труба выводится в канал;
  2. По каналу поднимается на крышу.

В зависимости от того, какой конструкции дымоход, внизу под углом, рядом с карманом для конденсата, снаружи дома устанавливается опорная площадка для дымохода.

Расположение выхода дымоходной трубы относительно крыши
  • Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
  • От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
  • Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
  • Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

Т С

ventilsystem.ru

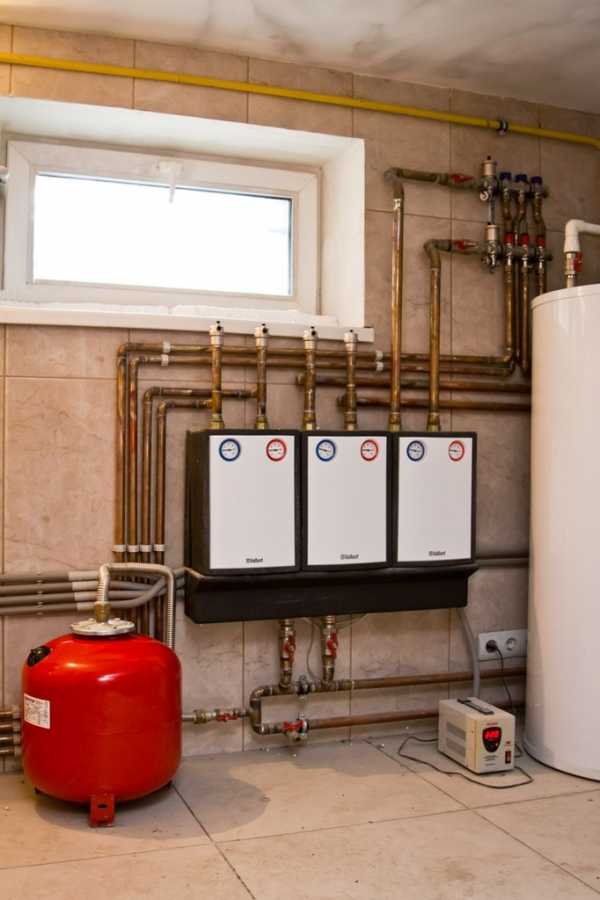

Размещение котельной в подвале и цокольном этаже частного дома

Вопрос, связанный где и какую котельную можно устроить в частном доме несложный. Суть в том, что очень многие не знают разницы между подвалом и цоколем.

Так что такое подвал и цоколь дома?

Подвал — этаж с отметкой пола ниже планировочной отметки земли (тротуара, отмостки) более чем на половину высоты расположенных в нем помещений.

Подвальное помещение представляет из себя ленту, фундамента построенную из кирпича, бетона или камня. Высота потолка подвального помещения в среднем 2 метра. Однако имеются подвалы с высотой потолков и 3 метра.

Подвалы хороши тем, что при отсутствии оконных проемов, температура в подвальном помещении постоянная и отлично подходит для сохранности продуктов питания. Правда, встречаются подвалы и с маленькими окнами. Большим недостатком глубоких подвалов является затопление их грунтовыми водами.

Цокольный этаж — этаж с отметкой пола ниже планировочной отметки земли (тротуара или отмостки), но не более чем на половину высоты расположенных в нем помещений.

Цоколь дома можно возвести и на точечном (свайном) фундаменте. А затем возвести бетонный ростверк. Высота помещений от пола до поверхности земли намного меньше чем у подвала. Обычно колеблется в пределах одного метра. От уровня земли до потолка 1,5м.

Преимущество цокольного этажа перед подвалом в том, что он реже подвергается затоплению грунтовыми водами. Еще один положительный плюс в том что использовать такой этаж можно, под биллиардную, комнату отдыха и прочих нужд.

Большое число собственников частного сектора размещают в этих помещениях котлы для отопления дома.

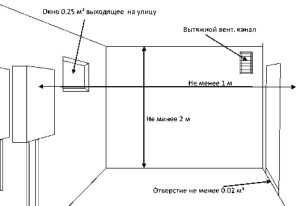

Некоторые требования для таких котельных

У газовых и пожарных служб имеются ограничения для обустройства котельных.

Построить котельную в цоколе жилого дома разрешается всеми службами. Имеется лишь несколько требований, соблюдение которых обязательно.

  • Высота потолков не менее двух метров.
  • Помещение обязано иметь не менее 7,5 м3 для одного котла.
  • Устанавливать разрешено не более двух котлов в одном помещении. Для второго котла площадь увеличивается.
  • Расстояние от котла до стенки котельной один метр.
  • Монтаж вентиляции, обеспечивающий трехкратный воздухообмен, соответствующий 3м3 на 1м2 котельной обязателен.
  • Ввод газопровода в жилой дом запрещен через фундаменты.

При проходе газопровода сквозь потолок обязательно устанавливается стальной футляр. На вводе газопровода в коттедж должно быть отключающее устройство, в 0,5 м от оконного проема. Запорная арматура устанавливается и перед газовым котлом в котельной.

Полы лучше сделать бетонными и положить на них кафельную плитку. Стены котельной строятся из кирпича или из материала, обеспечивающего пожарную защиту.

Если интересует, то также о требованиях предъявляемых к котельным можно узнать в этой статье.

Котельная с газовым котлом

Установка газового котла, работающего на газе в подвальном помещении запрещена, если отсутствуют окна, соответствующие нормам СНиП.

Оконные проемы рассчитываются от объема помещения в котельной. На один м3 объема помещения, площадь окна должна быть 0,03м2. Окна в котельной делаются с форточками. При необходимости можно проветрить помещение. Окна котельной, выполняют роль взрывного клапана.

Запрещена установка газового котла, в подвале работающего на жидком газе.

Котельная на твердом или жидком топливе

Монтаж котла, работающего на твердом топливе и солярке в подвале разрешена.

Площадь котельной с котлами, работающими на твердом топливе, строится не менее 8 м2.

Требования к пожарной безопасности лучше соблюсти, как и в случае с газовым котлом.

Как для газового, так и для котлов, работающих на иных видах топлива, возводится труба для удаления продуктов сгорания. Сечение трубы составляет на один кВт мощности котла 24 см2 в подвальных и цокольных котельных.

В котельной необходимо предусмотреть приямок, для слива жидкости из системы отопления. Незамерзающую жидкость можно собрать в емкости, а воду выпустить в канализацию при помощи насоса.

Соблюдение норм и правил строительства котельных обеспечивает безопасность эксплуатации котельного оборудования и здания в целом.

normateh.ru

Требования для помещения с газовым котлом: что нужно знать

Всем известный принцип, что лучше один раз сделать все правильно, соблюсти все требования чем потом сотню раз переделывать. К сожалению им пользуются не все «кулибины» нашей страны. Зачастую встречаются ситуации, когда «опытный» домовладелец сам знает где ему установить газовое оборудование и при этом нарушает все мыслимые и не мыслимые нормы. При этом разрешения на подключение не будет, а потраченных средств не восстановить. Не стоит забывать, что соблюдение требований техники безопасности при планировании газового отопления это не прихоть газовщиков, а вполне обоснованная забота о безопасности человеческих жизней. В связи с этим необходимо обязательно проконсультироваться со специалистом и детально изучить те требования, которые установлены для помещения с газовым котлом. Рассмотрим на какие именно моменты обратить внимание при организации индивидуального отопления что бы избежать проблем и не нужной суеты.

Котельная в частном доме. Нормы и требования к ней

Наиболее оптимальным вариантом считается оборудовать под котельную отдельное помещение в доме. Характеристики такой комнаты должны соответствовать представленным в СНиП 31-02-2001, ДБН В.2.5- 20-2001, СНиП 11-35-76, СНиП 42-01-2002, СП 41-104-2000. Эти документы разработаны именно для того, что бы свести к минимуму возможность любой чрезвычайной ситуации. Помещение с газовым котлом считается наиболее пожароопасным и взрывоопасным в доме, поэтому отнестись к выбору подходящей для котельной комнаты и к правильной планировке необходимо максимально ответственно. В зависимости от суммарной тепловой мощности газового котла рассчитывается и необходимый объем помещения. Если мощность газового котла менее 30 кВт то минимальный объем помещения — 7,5 м3, 30-60 кВт — 13,5 м3, а для котла мощностью более 60 кВт уже понадобиться помещение 15 м3.

Вторым значимым показателем при выборе комнаты-котельной является высота потолка. Он должен быть не ниже 2,5 м. Стоит обратить внимание на расположение несущих стен в доме. Желательно что бы между котельным помещением и другими комнатами располагались именно капитальные стены. Не мало важно обратить внимание на внутреннюю отделку стен. Самый простой вариант — это огнеупорная штукатурка.

Важно:

Если белые стены не вписываются в общий интерьер вашего дома, то обязательно учтите, что все использованные материалы должны быть безопасными. Нельзя использовать пожароопасные и легко воспламеняемые вещества. Т. е. никакого паркета и ламината, а так же обои и пластиковые панели стены котельной тоже не украсят.

Обязательно наличие определенных параметров двери, окна и вентиляции. Дверной проем должен быть не уже 0,8 м, а размер окна рассчитывается исходя из показателей объема помещения: 0.3 м² на 10 м3 котельной. Обязательно предусмотрите интервал в несколько сантиметров между дверью и порогом. Это обеспечит обмен воздухом с другими комнатами. Не стоит забывать и о притоке свежего воздуха с улицы.

Требования к кухне при установке газового настенного котла

Если количество жилых квадратных метров ограничено и нет возможности выделить целую комнату под источник тепла и горячей воды, то выходом из ситуации станет размещение настенного газового котла на кухне. Подобный вариант разрешен нормативными документами, но при соблюдении определенных требований. Можно сказать, что это упрощенный вариант котельной, поэтому и требования к помещению будут схожими.

  1. Высота потолка — 2,5 м и более;
  2. Площадь кухни — 4 м² и более;
  3. Площадь вентиляции рассчитывается по мощности котла — 8 см² на 1 кВт. Располагаться она будет в верхней части помещения;
  4. Обязательно наличие окна с форточкой;
  5. В зависимости от мощности котла рассчитывается сечение дымохода: 30 кВт — 130 мм, 40 кВт — 170 мм;
  6. Труба дымохода должна превышать конек крыши на пол метра и иметь защитный зонт.

К выбору конкретного места под котел на кухне нужно подойти исходя из следующих критериев:

  • расстояние до других газовых агрегатов не менее 20 см;
  • расстояние до легко воспламеняемых поверхностей — 20 см;
  • расстояние от стены — 30-50 см;
  • избежать мест в нишах, промежутках между стенами, и в непосредственной близости от окна.

Преимуществом установки газового котла в кухне также является наличие уже заранее подведенных коммуникаций: воды, электричества, вентиляции. А это прямая экономия средств.

Согласование установки котла с газовой службой

Прежде чем перейти к непосредственной установке оборудования необходимо пройти несколько бюрократических инстанций и выполнить их требования. Первым делом написать заявление в местную газовую службу и получить технические условия монтажа котла. В заявлении указываются данные заявители и краткая характеристика дома. Обязательно указать какое газоиспользующее оборудование вы планируете установить (марку, мощность) и приложить перечень документов:

  1. Копии правоустанавливающих документов на земельный участок, на котором располагается (будет располагаться) принадлежащий заявителю объект капитального строительства.
  2. Ситуационный план расположения земельного участка с привязкой к территории населенного пункта.
  3. Расчет планируемого максимального часового расхода газа (не требуется в случае планируемого максимального часового расхода газа не более 5 м3).

Второй этап — это создание проекта установки газового оборудования. Для частного дома разрабатывается план или схема провода труб по участку, а так же точки их входа к месту монтажа оборудования. Проект подтверждается в государственных органах газовой службы, одобряется и можно переходить к непосредственной установке.

Совет:

Каждый из таких этапов в среднем занимает 1,5 — 2 недели. Так что если вы решили в корне изменить отопительную систему дома, то озаботьтесь этим вопросом хотя бы за месяц до наступления холодов.

Таким образом соблюдая все нормы для помещения с газовым оборудованием вы обеспечите безаварийную работу газового котла. Выполняя все требования обезопасите свою семью от любых чрезвычайных ситуаций, связанных с газовым оборудованием. Избавитесь от административных взысканий и порицаний со стороны газовых служб за нарушения требований.

wallsgrow.ru

Газовая котельная и требования к помещению, где она устанавливается

Содержание статьи

Как мы уже упоминали, газовое оборудование котельной может представлять повышенную опасность, поэтому к помещению, где оно будет установлено предъявляться особые требования. С полным перечнем требований к помещению, которое занимает газовая котельная, можно ознакомиться на сайте Ростехнадзора обратившись к соответствующим строительным нормам и правилам – СНиП «Котельные установки» и «Газоснабжение».

Далее приведем наиболее существенные требования дающие возможность оценить перспективы организации газового отопления на конкретном объекте. При выполнении проектирования или монтажных работ инженер должен руководствуется полными СНиП.

Для размещения газового котла мощностью до 60 кВт


можно не выделять отдельное помещение, допустима установка в кухне. В эту категорию попадают практически все настенные котлы и некоторые напольные. Помещение кухни должно обладать такими характеристиками: высота потолка не менее 2,5 м, объем более 15мᶟ + 0,2мᶟ на каждый кВт мощности котла. Приточно-вытяжная вентиляция должна обеспечивать трехкратный воздухообмен в помещении за час + приток объема воздуха необходимого для горения топлива. Необходимым условием является наличие форточки.

Газовая котельная мощностью до 150 кВт


может располагаться в отдельном помещении на любом этаже дома или в подвале. Помещение должно быть обеспеченно естественным освещением, а его стены, общие с другими помещениями здания должны обладать минимальной огнестойкостью 0,75 ч. Минимальная высота потолка 2,5 м, а минимальный объем 15 м². Вентиляция должна обеспечивать 3х кратный воздухообмен за 1 час + воздух необходимый для процесса горения топлива.

Под котельную мощностью до 350 кВт

подойдет помещение на первом или цокольном этаже или в подвале. Высота потолка должна быть не меньше 2,5 метра, в помещении должно быть естественное освещение. Огнестойкость стен, общих со смежными помещениями должна быть более 0,75 ч. Размеры помещения должны обеспечивать удобный доступ для технического обслуживания оборудования. Приточно-вытяжная вентиляция должна быть рассчитана так чтобы обеспечивать тройной воздухообмен за 1 час + подача воздуха для сгорания газа.
Если помещение газовой котельной расположено на первом или цокольном этаже, а так же в подвале оно должно иметь отдельный выход на улицу. Дверь, ведущая из помещения котельной во внутренние помещения дома должна быть противопожарной.

В ряде случаев, например для обеспечения отоплением уже возведенного частного дома, наилучшим решением может быть пристройка отдельного помещения для газовой котельной. К пристроенным помещениям предъявляться свои требования, перечислим их (мощность котла до 350 кВт):

  • расстояние по плоскости стены основного здания от пристройки до оконных или дверных проемов должно быть больше 1 метра;
  • стена пристройки не должна быть конструктивно связанна со стеной основного здания;
  • требования по габаритам помещения, вентиляции освещению и пр. соответствуют требованиям к помещениям встроенных котельных соответствующей мощности.
Мне нравится!1Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

Плата за центральное отопление: как удостовериться в правильности ее начисления?

6903

Автор: Сергей Минеев

Читать 8 мин.

Электрическая система подогрева пола (теплый пол)

18369

Автор: Сергей Юшков

Читать 15 мин.

Плинтусное отопление: недостатки и преимущества

21787

Автор: Сергей Юшков

Читать 3 мин.

Теплый водяной пол и его монтаж из сшитого полиэтилена

19747

Автор: Сергей Юшков

Читать 3 мин.

Особенности и преимущества инверторных кондиционеров

1922

Автор: Наталья Резонтова

Читать 3 мин.

Профилактика газового котла своими руками

11713

Автор: Сергей Юшков

Читать 3 мин.

Что делать, если дымит печь

4193

Автор: Сергей Минеев

Читать 4 мин.

Конвектор отопления: виды, как подобрать

4965

Автор: Сергей Юшков

Читать 1 мин.

Тепловой насос для отопления

18594

Автор: Сергей Юшков

Читать 6 мин.

Придать уют дому, или покупка журнального столика

212

Автор: Наталья Резонтова

Читать 3 мин.

Как защитить водосборный желоб от скапливания в нем листьев и мусора

217

Автор: Сергей Минеев

Читать 2 мин.

Предложения от Joom к Новому году и для вашей мастерской

397

Автор: Сергей Минеев

Читать 3 мин.

Ключница на стену — удобный декоративный элемент

303

Автор: Наталья Резонтова

Читать 3 мин.

Мебель, изготовленная из сосны, для детской комнаты

444

Автор: Наталья Резонтова

Читать 3 мин.

Это невероятно: Как домик из настольного конструктора превратить в жилой дом

575

Автор: Сергей Минеев

Читать 2 мин.

Книжный шкаф в современном интерьере и как его выбрать

3848

Автор: Наталья Резонтова

Читать 4 мин.

А вы знаете, кто отвечает за подъездные почтовые ящики?

5031

Автор: Сергей Минеев

Читать 2 мин.

Светодиодное освещение для улиц: современность и стиль

7067

Автор: Наталья Резонтова

Читать 4 мин.

www.allremont59.ru

: Инженерные системы загородного дома.Газ.Электричество. :: BlogStroiki

     Вопрос №126: У меня в доме высота потолка 2 метра, является ли это нарушением и препятствием для проведения газопровода(bogdana      Ответ: Высота потолка где? Дом новострой или старой постройки, если новый то строили по проекту или самострой? Высота 2 метра потолков во всем доме или только в помещении где хотите установить газовое оборудование ?Какое именно газовое оборудование вы планируете устанавливать в вашем доме и где конкретно?
Существует Свод  Правил(СНиПов) СП55.13330.2011 «Жилые здания одноквартирные», который регламентирует высоту потолков: в жилых комнатах и кухнях высота потолков должна быть 2.5 метра не менее, а высота потолков в мансардном помещении не ниже 2.3 метра.
Кроме этого при газификации частного дома надо учитывать требования СНиП 31-02-2001 «Дома жилые одноквартирные», СНиП 42-01-2002 «Газораспределительные системы», СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» и других документов, регламентирующих эксплуатацию газоиспользующего оборудования.
Так, например, в СП 42-101-2003 (Свод правил по проектированию и строительству) даются наиболее конкретные требования к помещению где планируется например установка газового отопительного котла. В этом нормативном документе указывается, что «в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м² при толщине стекла 3 мм, 1,0 м² при – 4 мм и 1,5 м² при – 5 мм» (п.6.17).
Кроме того в этом нормативе (СП 42-101-2003, п.6.18) приведены требования к высоте помещения, которая прежде всего находится в зависимости от мощности газового отопительного оборудования. Так, например, при его мощности до 60 кВт высота потолка котельной должна быть не меньше2,0 метра, а при котле большей мощности – не меньше2,5 метра.
Ранее был СНиП №2.04.08-87, в котором четко прописывались нормы:
п.6.29. Установку газовых плит в жилых домах следует предусматривать в помещениях кухонь высотой не менее 2,2 м, имеющих окно с форточкой (фрамугой) , вытяжной вентиляционный канал и естественное освещение.
При этом внутренний объем помещений кухонь должен быть, м3, не менее:
для газовой плиты с 2 горелками . .8м3,с 3-12м3, с 4-15м3
п.6.30. В существующих жилых домах допускается установка газовых плит:
в помещениях кухонь высотой не менее 2,2 м и объемом не менее указанного в п. 6.29 при отсутствии вентиляционного канала и невозможности использования в качестве такого канала дымоходов, но при наличии в помещении окна с форточкой или фрамугой в верхней части окна;
в кухнях с наклонными потолками, имеющих высоту в средней части не менее 2 м, установку газового оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.
6.31.* В существующих жилых домах, принадлежащих гражданам на правах личной собственности, допускается установка газовых плит в помещениях, соответствующих требованиям пп. 6.29 или 6.30, но имеющих высоту менее 2,2 м до 2 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза больше нормативного. При этом в домах, не имеющих выделенной кухни, объем помещения, где устанавливается газовая плита, должен быть в два раза больше указанного в п. 6.29.
При невозможности выполнения указанных требований установка газовых плит в таких помещениях может быть допущена в каждом конкретном случае по согласованию местным органом санитарного надзора.
Исходя из вышеизложенного высота ваших потолков 2 метра , не может являться препятствием для газификации вашего дома. Обращайтесь письменно в проектную организацию и заказывайте проект газификации дома, если возникнут вопросы в газовой службы по высоте помещения, пусть покажут документ согласно которому ваш дом газифицировать нельзя. Я помогу вам обязательно довести это решение до логического конца. Удачи.

blogstroiki.ru

Сборник актуальных СНиП на монтаж систем отопления

    Содержимое:
  1. Газораспределительные системы СНиП 42-01-2002
  2. Газоснабжение СНиП 2.04.08-87
  3. Котельные установки СНиП II-35-76
  4. Жилые одноквартирные дома СНиП 31-02-2001
  5. Свод правил по проектированию и строительству СП 41-104-2000
  6. Инструкция по устройству молниезащиты зданий и сооружений РД 34.21.122-87
  7. Отопление, вентиляция и кондиционирование СНиП 41-01-2003
  8. Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест СанПиН 2.1.6.1032-01
  9. Градостроительство. Планировка и застройка городских и сельских поселений СП 42.13330.2011
  10. Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий ОНД-86
  11. Правила безопасности при эксплуатации дымовых труб ПБ 03-445-02
  12. Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе СП 41-108-2004
  13. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб СП 42-101-2003
  14. ФЗ № 83 от 13.02.2006г (ред. от 23.08.2014)
  15. Правила устройства электроустановок ПУЭ 7
  16. Системы противопожарной защиты СП 4.13130.2013
  17. Приказ от 18 июня 2003 г. № 313
  18. СанПиН 2.2.1./2.1.1.1200-03
  19. ГОСТ Р 55173-2012 Установки котельные
  20. ГОСТ 390-96
  21. Общественные здания административного назначения СНиП 31-05-2003
  22. Общественные здания и сооружения СП 118.13330.2012
  23. ГОСТ 9817–95
  24. НПБ 252–98
  25. ГОСТ 11032-97
  26. ГОСТ 31856-2012
  27. ГОСТ Р 54821-2011
  28. ВДПО — Правила производства трубо-печных работ
Газораспределительные системы СНиП 42-01-2002

Свод правил «Газораспределительные системы» актуализированная редакция СНиП 42-01-2002
СП 62.13330.2011
(в ред. Приказов Минрегиона РФ от 10.12.2012 N 81/ГС, Минстроя РФ от 03.12.2016 N 878/пр)

Посмотреть файл онлайн: СНиП 42-01-2002.pdf

Скачать файл (761.25 Kb) (cкачиваний: 1299)



Газоснабжение СНиП 2.04.08-87

Посмотреть файл онлайн: СНиП 2.04.08-87.pdf

Скачать файл (1.87 Mb) (cкачиваний: 759)



Котельные установки СНиП II-35-76

Посмотреть файл онлайн: СНиП II-35-76.pdf

Скачать файл (1.17 Mb) (cкачиваний: 1646)



Жилые одноквартирные дома СНиП 31-02-2001

Посмотреть файл онлайн: СНиП 31-02-2001.doc

Скачать файл (149 Kb) (cкачиваний: 1354)



Свод правил по проектированию и строительству СП 41-104-2000

Посмотреть файл онлайн: СП 41-104-2000.doc

Скачать файл (234.5 Kb) (cкачиваний: 605)



Инструкция по устройству молниезащиты зданий и сооружений РД 34.21.122-87

Посмотреть файл онлайн: РД 34.21.122-87.pdf

Скачать файл (874.64 Kb) (cкачиваний: 140)



Отопление, вентиляция и кондиционирование СНиП 41-01-2003

Посмотреть файл онлайн: СНиП 41-01-2003.pdf

Скачать файл (1.41 Mb) (cкачиваний: 960)



Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест СанПиН 2.1.6.1032-01

Посмотреть файл онлайн: СанПиН 2.1.6.1032-01.doc

Скачать файл (92.5 Kb) (cкачиваний: 97)



Градостроительство. Планировка и застройка городских и сельских поселений СП 42.13330.2011

Посмотреть файл онлайн: СП 42.13330.2011.pdf

Скачать файл (859 Kb) (cкачиваний: 129)



Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий ОНД-86

Посмотреть файл онлайн: ОНД-86.pdf

Скачать файл (2.68 Mb) (cкачиваний: 58)



Правила безопасности при эксплуатации дымовых труб ПБ 03-445-02

Посмотреть файл онлайн: ПБ 03-445-02.doc

Скачать файл (252.5 Kb) (cкачиваний: 324)



Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе СП 41-108-2004

Посмотреть файл онлайн: СП 41-108-2004.doc

Скачать файл (215.17 Kb) (cкачиваний: 702)



Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб СП 42-101-2003

Посмотреть файл онлайн: СП 42-101-2003.pdf

Скачать файл (3.26 Mb) (cкачиваний: 429)



ФЗ № 83 от 13.02.2006г (ред. от 23.08.2014)

«Об утверждении Правил определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения и Правил подключения объекта капитального строительства к сетям инженерно-технического обеспечения»

Посмотреть файл онлайн: ФЗ № 83 от 13.02.2006.doc

Скачать файл (87 Kb) (cкачиваний: 555)



Правила устройства электроустановок ПУЭ 7

Посмотреть файл онлайн: Правила устройства электроустановок ПУЭ-7.pdf

Скачать файл (3.59 Mb) (cкачиваний: 169)



Системы противопожарной защиты СП 4.13130.2013

Посмотреть файл онлайн: СП 4.13130.2013.pdf

Скачать файл (1.66 Mb) (cкачиваний: 267)



Приказ от 18 июня 2003 г. № 313

Об утверждении правил пожарной безопасности в Российской Федерации (ППБ 01-03)

Посмотреть файл онлайн: ППБ 01-03.pdf

Скачать файл (946.5 Kb) (cкачиваний: 159)



СанПиН 2.2.1./2.1.1.1200-03

Посмотреть файл онлайн: СанПиН 2.2.1./2.1.1.1200-03.doc

Скачать файл (260.5 Kb) (cкачиваний: 159)



ГОСТ Р 55173-2012 Установки котельные

Посмотреть файл онлайн: ГОСТ Р 55173-2012.pdf

Скачать файл (1.9 Mb) (cкачиваний: 10116)



ГОСТ 390-96

Изделия огнеупорные шамотные и полукислые общего назначения и массового производства

Посмотреть файл онлайн: ГОСТ 390-96.pdf

Скачать файл (106.34 Kb) (cкачиваний: 74)



Общественные здания административного назначения СНиП 31-05-2003

Посмотреть файл онлайн: СНиП 31-05-2003.pdf

Скачать файл (816.19 Kb) (cкачиваний: 154)



Общественные здания и сооружения СП 118.13330.2012

Актуализированная редакция СНиП 31-06-2009

Посмотреть файл онлайн: СП 118.13330.2012.pdf

Скачать файл (788.7 Kb) (cкачиваний: 248)



ГОСТ 9817–95

Аппараты бытовые, работающие на твердом топливе. Общие технические условия.

Посмотреть файл онлайн: ГОСТ 9817–95.pdf

Скачать файл (220.08 Kb) (cкачиваний: 27)



НПБ 252–98

Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний.

Посмотреть файл онлайн: НПБ 252–98.pdf

Скачать файл (274.63 Kb) (cкачиваний: 32)



ГОСТ 11032-97

Аппараты водонагревательные емкостные газовые бытовые. Общие технические условия.

Посмотреть файл онлайн: ГОСТ 11032-97.pdf

Скачать файл (444.12 Kb) (cкачиваний: 45)



ГОСТ 31856-2012

Водонагреватели газовые мгновенного действия с атмосферными горелками для производства горячей воды коммунально-бытового назначения. Общие технические требования и методы испытаний.

Посмотреть файл онлайн: ГОСТ 31856-2012.pdf

Скачать файл (3.04 Mb) (cкачиваний: 61)



ГОСТ Р 54821-2011

Водонагреватели газовые емкостные для приготовления бытовой горячей воды.

Посмотреть файл онлайн: ГОСТ Р 54821-2011.pdf

Скачать файл (1.28 Mb) (cкачиваний: 61)



ВДПО — Правила производства трубо-печных работ

Посмотреть файл онлайн: Правила производства трубо-печных работ.pdf

Скачать файл (860.79 Kb) (cкачиваний: 146)


avtonomnoeteplo.ru

Требования к помещению для установки газового котла: основные правила СНиП

Требования к помещению

Устройство котельной для газового котла — дело очень серьезное. Тот, кто хотя бы раз сталкивался с этой проблемой, знает, сколько требований предъявляется помещению, где будет располагаться газовый котел. Интересно, что вопрос, как установить настенный газовый котел, звучит гораздо чаще. Ведь многие считают, что именно этот монтажный процесс является главным.

Не забываем, что по многих техническим документам (СНиП) помещение, где устанавливается газовый котел, относится к категории пожаро- и взрывоопасных. Поэтому еще на стадии проектирования котельной, а тем более на стадии монтажа и настройки, все требования должны строго выполняться.

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

  • В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема. Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
  • Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
  • Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

  1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
  2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
  3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

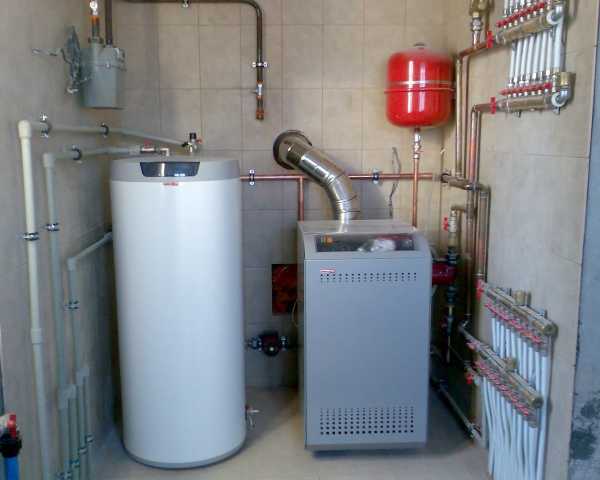

Установка газового котла в помещении

И еще несколько требований:

  • Высота потолков в котельной не должна быть меньше 2 м.
  • Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
  • Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
  • Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Внимание! Специалисты рекомендуют газовые котлы с естественной циркуляцией теплоносителя и открытой камерой сгорания устанавливать в поддувальных помещениях частного дома. Монтаж котла своими руками не проводить!

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

  • Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
  • Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку. Площадь проема не должна быть меньше 0,02 м².
  • Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
  • Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Внимание! Все правила и требования по установке газовых котлов в частных домах и городских квартирах идентичны. Здесь нет никаких разграничений. Единственное отличие — это организация отдельной котельной для частного дома и совмещение одной из комнат квартиры с топочной.

Правила установки газовых котлов

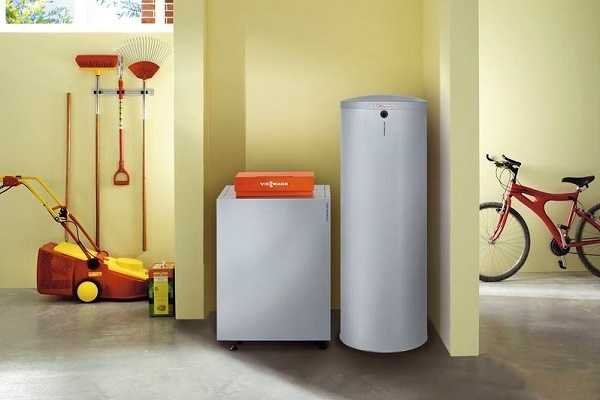

Установлен напольный котел по правилам

Всем известно, что газовые котлы в одном модельном ряду отличаются по способу монтажа. Здесь выделяют две группы — напольные и настенные агрегаты. Разница их не только в том, что они монтируются по-разному, но и в различных технических характеристиках. Особенно отличаются они друг от друга по мощности.

Напольные агрегаты более мощные, в то время как настенные маломощные. Отсюда и их габаритные размеры. Поэтому в квартирах чаще всего устанавливают настенные конструкции, а в частном домостроении — напольные.

Требования к напольным агрегатам:

  • Организация отдельного помещения, где во входной двери обустраивается сквозное отверстие для притока воздуха, или устанавливается окно с форточкой. Идеальное решение — обустройство вентиляционной системы, где отвод воздуха из помещения производится через отверстие под потолком.
  • Установка герметичного дымохода для напольного котла. Очень часто, если используется газовый котел большой мощности, монтируется двойной дымоход по типу труба в трубе. Это обеспечивает стопроцентную гарантию абсолютной герметичности дымоходной конструкции.
  • Само помещение котельной должно быть просторным со свободным доступом к нагревательному агрегату для обслуживания и проведения ремонтных работ. Котельная должна обеспечиваться водопроводом и канализацией.
  • Так как напольные модели обладают значительным весом, под них обязательно сооружается прочный пол из негорючих материалов. Это может быть бетонная стяжка, камень, брусчатка, керамическая плитка и прочее.
  • Входная дверь должна соответствовать определенным размерам. Минимальная ширина двери — 80 см. СНиПом определяются и минимальные габариты помещения под котельную. Но жизнь предъявляет свои требования, поэтому оптимальные размеры топочной для самых маломощных напольных агрегатов таковы — площадь 4 м², высота потолков не ниже 2,5 м.
  • Вся электропроводка для напольного агрегата должна быть скрытого типа. Обязательно в помещении котельной устанавливается отдельный распределительный щиток.
  • Стены отделываются только негорючими материалами — штукатуркой, облицовочным кирпичом, керамической плиткой и так далее. В помещении котельной запрещается хранить легковоспламеняющиеся вещества. Нельзя устраивать рядом выхлоп дымохода и забор воздуха в вентиляцию. Обе системы должны располагаться в разных частях помещения.

Требования к настенным агрегатам

Требования по минимальным расстояния

С этим вариантом все намного проще. Будучи установленным на кухне, он обеспечен и канализацией, и водопроводом, и вентиляцией, и подведенной газовой магистралью. То есть расходы по монтажу и подключению в разы снижаются, а стоимость проводимых работ уменьшается.

Но существуют некоторые требования, которые обязательно необходимо учитывать:

  • Во-первых, установка настенного газового котла возможна только на прочную стену, способную выдержать его вес. Гипсокартонные или фанерные перегородки для этого не подойдут.
  • Если отделка стен уже была проведена до установки газового прибора, и при этом использовались горючие материалы, то под котел необходимо установить лист негорючего материала толщиной не менее 3 мм.
  • Существуют минимальные расстояния от устанавливаемого газового котла до несущих конструкций здания. До стен и потолка — 0,5 м, до пола — 0,8 м.

Своими руками проводить подключение газовых котлов запрещается. Особенно это касается газовой магистрали. Здесь есть свои требования, основное из которых — наличие допуска на выполнение данного вида работ. Если он у вас есть, то нет проблем — можете все делать своими руками.

Отрегулировать котел можно и самостоятельно, но рекомендуем первую настройку доверить профессионалу. Здесь важно все провести в полном соответствии с требованиями, которые предъявляются инструкцией к газовому котлу.

Заключение по теме

Когда перед потребителем встает проблема установки газового котла, в первую очередь необходимо правильно выбрать сам отопительный агрегат. И на основе его мощности затем подбирать размеры помещения, выполняя все остальные требования.

Требования к помещениям практически одинаковы, но есть и различия. Именно в них вся загвоздка, поскольку не все потребители их знают. Поэтому нередко происходит так, что котел уже установлен, а газовики не подписывают акт приемки агрегата в эксплуатацию. И приходится все делать заново или частично переделывать помещение. А это вновь непредвиденные расходы.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
