Фундамент УШП — Утепленная шведская плита
Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.
Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.
Что такое фундамент УШП
Устройство УШП
Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.
Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.
Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).
По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.
Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.
При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.
Основные преимущества данного основания
Состав строительного решения УШП
Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:
- его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
- благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
- данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
- следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
- последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

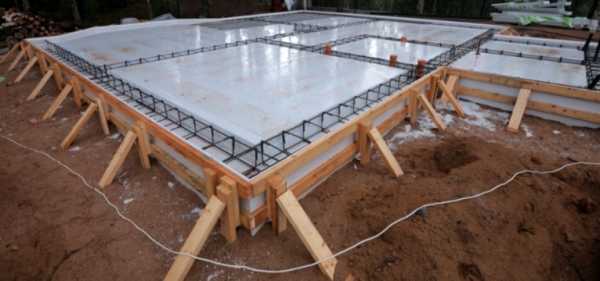

Деревянный дом 14 на 10 метров на фундаменте УШП
Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.
Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.
Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.
Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.
Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.
Основные технические требования под УШП фундамент
Утепленный фундамент: делаем сами
Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.
Они следующие:
- общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
- на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
- перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
- следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.
Из каких элементов состоит такое основание
Конструктивно фундамент выглядит следующим образом (разрез)
Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.
- Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
- Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
- Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
- Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.
Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.
Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.
fundamentclub.ru
Технология фундамента УШП: возведение, устройство и особености
В этой статье представлена информация об утепленной шведской плите (УШП), которая поможет вам самостоятельно возвести фундамент для вашего дома.
Фундамент из монолитной железобетонной плиты – оптимальный вариант с точки зрения его прочности, надежности и долговечности. Современные технологии предлагают новую, высокотехнологичную конструкцию, вариант плитного основания – утепленную шведскую плиту. В Европе данная технология применяется достаточно давно и прекрасно зарекомендовала себя. Несмотря на то, что в России технология УШП еще недостаточно распространена, оспорить ее преимущества невозможно. По сути, утепленная шведская плита представляет собой одновременно и фундамент, и совокупность коммуникаций, перекрытие и теплый пол.
Устройство УШП
Утепленная шведская плита – это монолитное бетонное основание, укрепленное арматурой и включающее в себя дренажную систему, утеплитель, гидроизоляционный слой и систему обогрева пола.
В данной конструкции можно выделить следующие основные элементы:
- дренажная система;
- геотекстиль;
- песчаная подушка;
- коммуникация;
- щебень;
- утеплитель;
- арматура;
- система обогрева пола;
- бетонное покрытие.
В процессе установки УШП прокладывается дренажная система. Специальная геотекстильная пленка служит в качестве гидроизоляционного слоя. Теплоизоляция обеспечивается за счет укладки утеплителя из пенополистирола. Трубы для отопления и канализационные коммуникации внедряются в плиту в соответствии с заранее разработанным проектом.
Особенности утепленной шведской плиты
Монтаж такого типа фундамента можно считать относительно простым и быстрым. Полный комплекс работ обычно можно выполнить в течение 2-3 недель. Однако возведение УШП требует неукоснительного соблюдения технологических требований, проведения точных расчетов и следования проекту. Все работы должны выполняться в строгой последовательности, иначе дефекты конструкции, которые могут проявиться в дальнейшем, будет невозможно устранить.
Среди преимуществ УШП можно выделить следующие:
- такое основание подходит для возведения постройки из любого материала. К ограничениям можно отнести этажность будущего здания: максимальное количество этажей – 3;
- плита может быть установлена на любом типе грунта;
- отсутствие теплоизоляционных швов;
- надежная гидроизоляция, за счет чего обеспечивается защита помещения от плесени и влажности;
- встроенные коммуникации и подогрев полов;
- в результате монтажа УШП получается ровное основание для укладки напольного покрытия первого этажа.
Одним из недостатков можно считать высокую стоимость монтажа. Однако финансовые затраты постепенно окупятся в процессе эксплуатации постройки за счет применения энергосберегающих технологий. Кроме того, при возведении фундамента человеку, далекому от строительства, не обойтись без помощи специалистов, так как монтаж требует некоторых специальных знаний и произведения точных расчетов.
Фундамент УШП своими руками
Строительство фундамента УШП выполняется в несколько этапов, с которыми вы далее сможете ознакомиться:
- Подготовка грунта. Прежде всего, выполняется разметка участка под фундамент. Габариты будущего основания рассчитываются с запасом в один метр. На выбранном участке роют котлован глубиной около 40см. В случае постройки небольшого одноэтажного здания можно обойтись без котлована – достаточно лишь снять верхний плодородный слой почвы. По периметру площадки устанавливают деревянную опалубку.
- Укладка дренажных труб и коммуникаций. Обязательно обеспечьте отвод грунтовых вод из-под площадки, для этого необходим монтаж кругового дренажа. После на дно котлована укладывают слой гидроизоляции (обычно для этой цели применяют геотекстиль). Далее производят укладку песчаной подушки толщиной около 30-40см, песок тщательно разравнивают, увлажняют и уплотняют виброплитой (послойно). Канализационные и водопроводные коммуникации также закладываются на этом этапе. Важно соблюдать соответствие их расположения произведенным расчетам при проектировании инженерных сетей. Иначе возможны сбои в функционировании канализации или водопровода, которые впоследствии будет невозможно устранить. После коммуникаций укладывают слой (10-15см) щебня средней фракции и аккуратно его трамбуют. Между песком и щебнем также можно уложить геотекстиль.
- Возведение опалубки и утепление. По периметру будущего фундамента возводят несъемную опалубку из экструдированного пенополистирола. Для утепления основания также применяют плиты из пенополистирола, которые укладывают в два слоя. Общая высота теплоизоляционного слоя должна составлять 20см.
- Армирование. Арматурный каркас устанавливается по всей площади будущего основания. Вязка арматуры должна осуществляться обычной проволокой.
- Укладка труб для теплого пола. Трубы укладывают в точном соответствии с проектом, затем подключают их к коллектору и наполняют воздухом для того, чтобы защитить их от деформации при заливке бетоном.

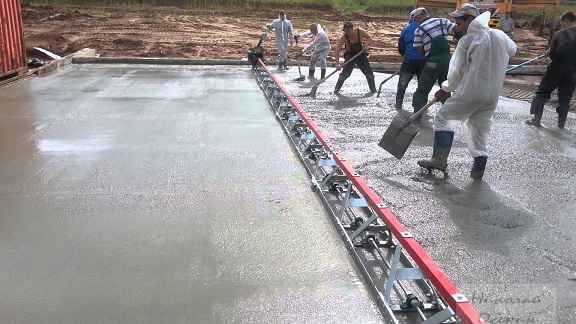

- Бетонирование. Для создания верхнего слоя плиты используют бетон марки не ниже М250. Толщина бетонного покрытия должна составлять не менее 100мм. Поверхность бетонного раствора тщательно выравнивается, благодаря чему в итоге получают идеально ровную поверхность.
И чтобы защитить фундамент, обязательно утеплите отмостку.
Для большей наглядности рекомендую вам посмотреть видео, хотя это и рекламный ролик, но основные моменты вы все-таки поймете.
Строительство УШП – процесс трудоемкий, требующий опыта, внимательности и терпения. Материалы, применяемые при установке утепленной шведской плиты, должны удовлетворять определенным технологическим требованиям. Для того чтобы получить ожидаемый результат, важно тщательно продумать проект и изучить технологию возведения такого основания.
fundamentgu.ru
технология строительства и особенности УШП
Плитный фундамент — надёжная основа для здания, расположенного в регионе со сложными климатическими условиями. Разновидностью этого основания является шведская плита (УШП), которая включает в себя слой утепления. Именно это и делает плитную основу эффективной, обеспечивающей комфортные условия внутри здания.
Конструкция фундамента УШП
Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.
Строительство шведской плиты предполагает разработку схемы
Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.
Положительные и отрицательные черты
Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:
- равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
- амортизация пучения почвы в результате морозов;
- теплоизоляция основной бетонной плиты фундамента;
- сочетание утеплённой отмостки и дренажа;
- фундамент подходит для любого типа почв;
- простая схема армирования без сложных чертежей.
Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.
Шведская плита позволяет легко монтировать теплый пол на этапе строительства
При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.
Технология фундамента
Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию. Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания.
Все слои укладывают в четкой последовательности
Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:
- геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
- дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
- песок является не пучинистым грунтом и необходим для устойчивости конструкции;
- утеплитель обеспечивает теплоизоляцию здания со стороны пола;
- гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
- ещё один слой утеплителя усиливает защиту конструкции;
- арматурная сетка необходима для хорошего сцепления бетона;
- бетонная плита — основа для создания пола в доме.
Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.
Устройство основания
Как уже было сказано выше, устройство шведской плиты предполагает несколько слоёв материалов, каждый из которых выполняет определённые функции. Организация каждого слоя обладает некоторыми особенностями. Поэтому в процессе строительства учитывают следующие моменты:
- толщина гравийной или песчаной подложки определяется в зависимости от типа грунта, его несущей способности. Основной диапазон толщины составляет от 300 до 600 мм. Минимальное значение используют для наиболее плотных, твёрдых почв, а максимальная толщина оптимальна для пучинистых грунтов;
- верхний слой почвы убирают перед строительством плитного фундамента. Важно проверить горизонтальность и плоскость площадки с помощью строительного уровня и нивелира;
- плиты утеплителя равномерно укладывают по всей поверхности фундамента, но не нужно дополнительно их скреплять клеем или другим составом;
- заливку бетона обязательно выполняют за один раз. Поэтому нужно точно рассчитать требуемый объем смеси для плотного заполнения опалубки.
Строительство утеплённой шведской плиты предполагает точный расчёт параметров каждого слоя, толщины основной бетонной плиты. Котлован должен иметь большие размеры, чем периметр фундамента. Для этого нужно отступить от краёв разметки основания около 50–70 см с каждой стороны.
Котлован должен быть немного больше периметра фундамента
Правильное устройство УШП позволяет создать ровный тёплый пол в доме. Этот вариант фундамента оптимален для этой цели.
Строительство шведской плиты своими руками
Перед началом строительства лучше всего заказать на заводе бетонную смесь. Изготовить состав можно и своими руками, но при этом велик риск нарушения расчёта правильных пропорций. Для УШП оптимально подходит бетон класс В20-В25. А также заранее подготавливают трубы для коммуникаций, разрабатывают схему их расположения. По периметру фундамента часто прокладывают дренажные конструкции, обеспечивающие отвод влаги от основания здания.
Дренаж позволяет защитить здания от лишней влаги
Шведская плита отличается от простого монолитного варианта не только наличием утеплителя, но и тем, что на плиту легко монтировать финишное покрытие, тёплый пол. Благодаря этому снижаются затраты на итоговое обустройство дома, а также существенно меньше затраты энергоресурсов.
Видеорекомендации: УШП с финишным покрытием
Расчёт параметров УШП
Расчёт плитного основания отличается тем, что определение параметров каждого слоя может осуществляться последовательно по мере строительства. При этом учитывают уже фактические нагрузки, имеющиеся воздействия. Проектирование УШП для жилого дома лучше всего проводить в сотрудничестве с профессионалами, что позволяет избежать множества ошибок. Для этого используют также и особые компьютерные программы, которые рассчитывают индивидуальные характеристики УШП.
Слой утеплителя часто имеет толщину не более 100 мм
Особые требования предъявляются к следующим параметрам:
- железобетонная общая плита должна иметь толщину от 120 до 180 мм;
- рёбра жесткости, располагающиеся под несущими стенами здания, должны иметь размеры не менее 300х300 мм;
- рёбра жёсткости под внутренними стенами должны быть не менее 200х200 мм;
- общая толщина фундамента (без цокольного этажа) вместе с подушкой не превышает 600 мм;
- глубина заложения составляет от 0,4 м.
Для проведения самостоятельного расчёта толщины основной плиты можно изучить следующий пример. Строительство двухэтажного дома 6х9 м из газосиликатных блоков D-600, имеющего одну несущую перегородку, необходимы несущие стены толщиной 30 см. Высота будущего здания составляет 5,5 м, высота фронтона равна 1 м. Межэтажные перекрытия будут выполнены из монолитных железобетонных плит, а чердачное перекрытие монтируется по деревянным балкам. Кровлю предполагается покрыть черепицей.
Для расчета необходим проект будущего сооружения со всеми его размерами
Для проведения примера расчёта нужно определить тип грунта на участке строительства, например, глинистая почва. Оптимальное удельное давление на такую основу равно 0,25 кг/см². Далее рассчитываем общий вес строения:
суммарная площадь всех стен, включая наружные, фронтоны, несущие перегородки за вычетом площади проёмов окон и дверей равна примерно 182 м², а их масса 182×180=32760 кг. Площадь перекрытия монолитного типа между 1-м и 2-м этажом за вычетом лестничного проёма около 50 м². Масса его вместе с эксплуатационной нагрузкой 50×(500+210)=35500 кг. Площадь чердачного перекрытия 54 м², а масса вместе с эксплуатационной нагрузкой 54×(150+105)=13770 кг;
эксплуатационная нагрузка на первом этаже (перекрытия здесь нет, его роль играет сама фундаментная плита, но эксплуатационная нагрузка есть) равна около 54×210=11340 кг. Здесь правильнее использовать площадь по внутренним размерам помещений 1-го этажа, но пример просто немного упрощён. Площадь скатов крыши в нашем примере составляет 71 м². Масса её вместе со снеговой нагрузкой для средней полосы России составит 71×(30+100)=9230 кг. Путём суммирования вес дома составляет 102600 кг;
Исходя из проекта площадь фундаментной плиты равна 54 м². Делим вес дома на неё и получаем: 102600/54=1900 кг/м² или 0,19 кг/см². До оптимального удельного давления для суглинка нам не хватает: 0,25–0,19=0,06 кг/см². Умножаем эту цифру на площадь плиты (площадь переводим в см²): 0,06×54×10000=32400 кг. Такой должна быть подходящая масса фундамента для приведённых условий. Делим полученную массу на плотность железобетона: 32400/2500=12,96 м³. Это необходимый объём плиты. Оптимальную её толщину получаем разделив объём на площадь основы, т. е. 12,96/54=0,24 м или 24 см.
Более правильным, точным, эффективным будет, конечно же, профессиональный расчёт всех параметров плиты фундамента. Это необходимо для уменьшения риска деформации, а также долговечности, прочности шведской плиты.
Технология строительства
Перед созданием шведского фундамента обязательно удаляют плодородный слой почвы, толщина которого часто составляет около 30 см. В результате этого создаётся углубление, небольшой котлован для монолитного основания, которое не требует большого заглубления в грунт. Дно застилают геотекстилем, который защищает последующие слои от деформации.

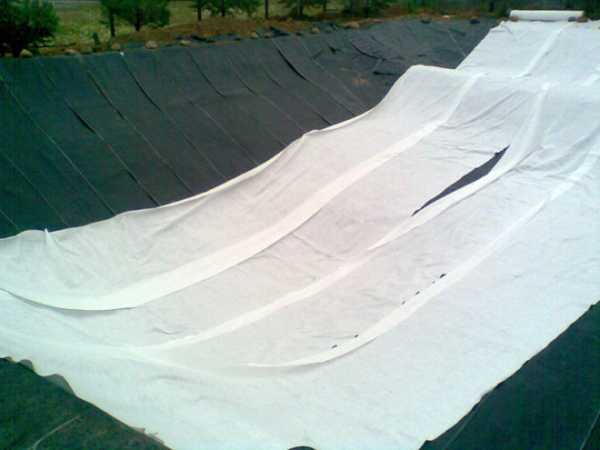

Полотна геотекстиля равномерно расстилают по дну
Предварительно проводится разметка, в процессе которой отмечают колышками и верёвкой углы и стороны фундамента. После снятия плодородной почвы, создания небольшого углубления проводятся следующие действия:
- На геотекстиль нужно уложить песчано-гравийную подушку слоем около 15 см. Обязательной проводится увлажнение и трамбовка материала.

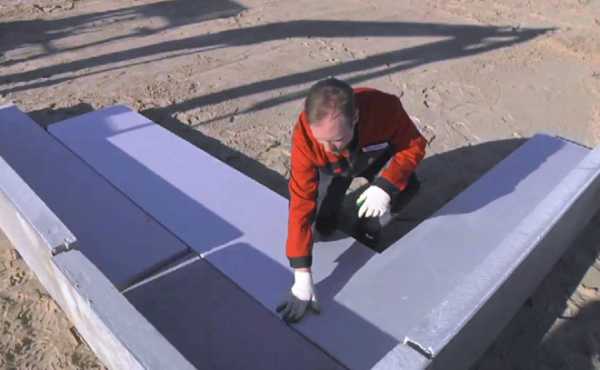

- Плиты экструдированного пенополистирола укладывают на выровненную основу из песка и гравия. Монтируется дренажная система из труб с отверстиями, элементы прокладывают в слое щебня. Расстояние от дренажа до основания фундамента должно быть около 1 м.

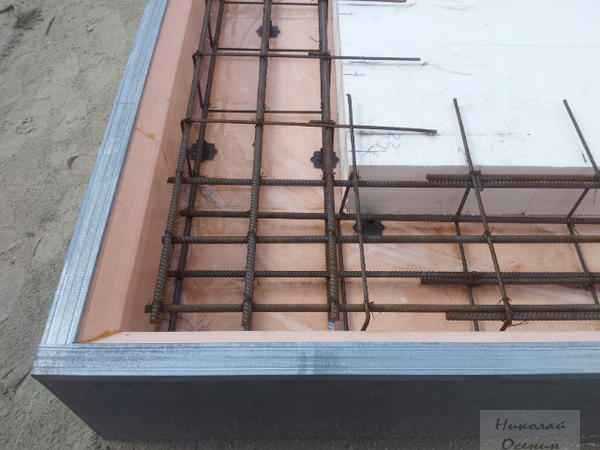

- Создают опалубку из плитных, а также бортовых элементов. Армирование конструкции проводится с помощью сеток, в которых пруты имеют диаметр 12 мм, а шаг между элементами составляет 100 или 200 мм. Шаг определяют в зависимости от нагрузки на основание. Для тяжёлых сооружений используют конструкции с меньшим шагом. При установке арматуры нужно приподнять её, чтобы обеспечить защитный слой бетона (70 мм). Для этого предназначены особые фиксаторы из пластика.
- После этапа армирования следует проложить трубы тёплого пола, подключаемые к узлу распределения. Далее выполняется единоразовая заливка всей поверхности бетоном, а также выравнивание поверхности фундамента. Время фиксации бетона составляет более 3 недель, а первые дни нужно слегка увлажнять фундамент для предотвращения растрескивания.
После того как плита будет окончательно зафиксирована можно продолжать строительные работы. По окончании возведения дома стоит по периметру здания проложить систему дренажа.
Видео: особенности заливки УШП
Вероятные проблемы
Утеплённая шведская плита представляет собой практичное и удобное основание для жилого дома. При строительстве важно учитывать правильную технологию возведения каждого слоя, в противном случае монолитная основа может повредить все здание.
Все этапы строительства требуют соблюдения технологии и точного расчета
Утеплителем для шведской плиты служит экструдированный пенополистирол. Материал не подвержен воздействию мышей и других грызунов, но часто в нём заводятся муравьи и иные насекомые. Поэтому требуется дополнительная защита в виде плит пенокерамики, металлической сетки или стеклобоя.
Особенно важным моментом является качество материалов для тёплого пола. Такие коммуникации прокладывают непосредственно в плите, а в случае поломки они неремонтопригодны. Протечки, засоры, трещины в трубах могут образоваться в результате высокой нагрузки на основание. Оптимальным решением будет отказ от обустройства встроенной системы тёплого пола и её монтаж на отдельной стадии строительства.
Встроенный теплый пол подвержен поломкам, но не пригоден к ремонту
Монолитность шведской плиты предполагает встроенные коммуникации: водопровод, водоотвод и др. После завершения строительства основания уже нет возможности изменить расположение ввода трубопроводов. Поэтому важно оценить все особенности шведской плиты перед началом строительства, провести проектирование и расчет параметров основы для жилого дома.
УШП является эффективным вариантом основания, которое обладает высокой теплоизоляционной защитой. Особенности эксплуатации, ремонта, возведения фундамента требуют обязательного внимания. Объективная оценка преимуществ и недостатков УШП позволяет определить необходимость её возведения.
Оцените статью: Поделитесь с друзьями!kakpostroit.su
Что такое УШП (утепленная шведская плита)
УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.
Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

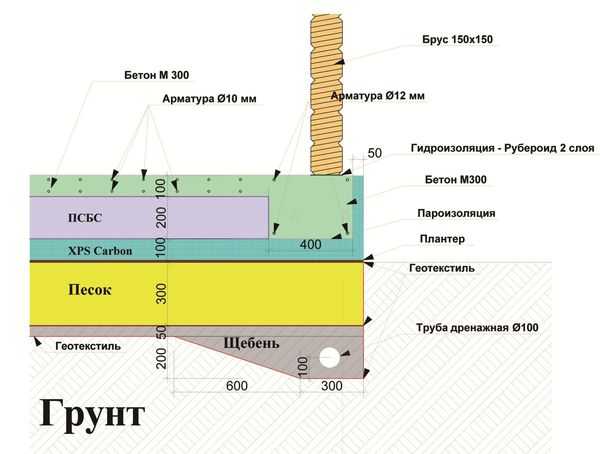

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:
1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели
1. Подушка под плитой
Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.
На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.
Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:
«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком. Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.
2. Выставляем опалубку из ПСБ\ЭППС
Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.
Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.
На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.
Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.
Так выглядит готовый цоколь:
Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.
3,4,5. Делаем ливневую канализацию, дренаж, отмостку
Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.
На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

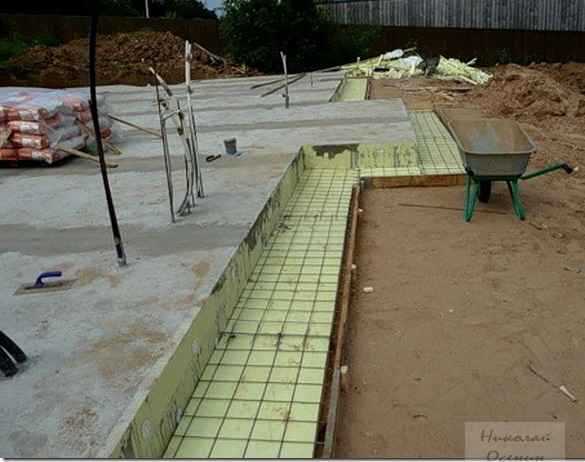

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.
Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.
6. Армирование

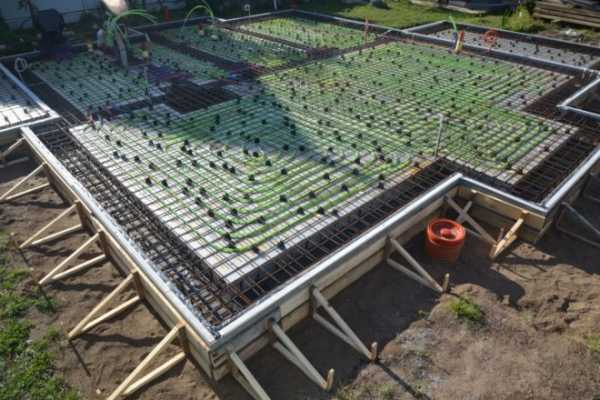

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.
7. Тёплый пол во всём доме сразу

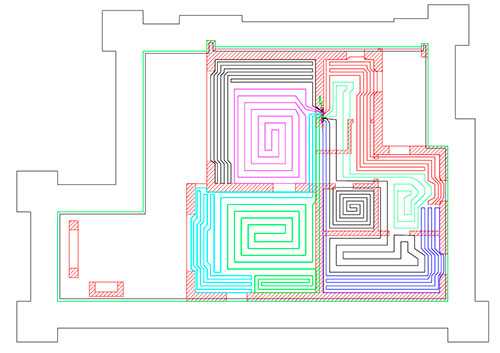

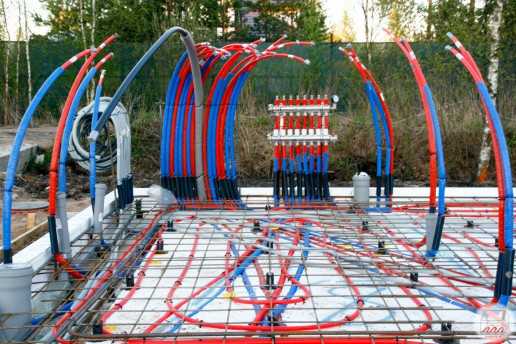

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.
Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.
Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

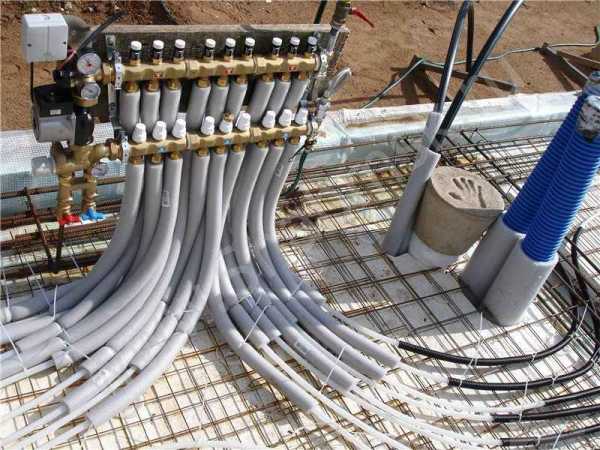

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам
* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.
9. Коммуникации — вода, электричество, канализация
Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.
Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля
Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.
Выводы труб горячей и холодной воды, здесь будет коллектор
Вот как выглядит «начинка» стандартной плиты (первая часть ролика):
8. Монолитная бетонная плита = черновой пол
Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.
После заливки разглаживаем бетон большой гладилкой
Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.
Так работает вертолёт:
В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.
Подытожим выгоду
Заказав УШП, после завершения работ вы сразу получаете:
- Фундамент — монолитная бетонная плита;
- Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
- Готовая система отопления — тёплые полы по всей площади дома;
- Утепление пола — под плитой толстый слой ПСБ\ЭППС;
- Утеплённая отмостка — никакого промерзания грунта вокруг дома;
- Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
- Отделка цоколя плоским шифером — можно просто покрасить;
- Ливневая канализация и дождеприёмники [опционально];
- Дренаж [опционально];
- Решённый вопрос канализации — септик или ЛОС [опционально].
А теперь давайте сравним
Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?
Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.
На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.
Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».
Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.
Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.
comments powered by HyperCommentss-stroit.ru
Технология строительства фундамента утепленная шведская плита (УШП)
ЭНЕРГОСБЕРЕЖЕНИЕ ВАШЕГО БУДУЩЕГО ДОМА НАЧИНАЕТСЯ С ФУНДАМЕНТА!
Наша компания – Ваш компетентный партнер в строительстве УШП фундамента.
С представленной технологией Вы сможете сэкономить до 50% на отопительные издержки.
Вы хотите построить собственный дом? Из этой статьи Вы сможете понять, насколько эффективной по энергосбережению, может быть сегодня фундаментная плита.
Защита L-блоков от внешних воздействий – Цементно-волокнистые панели (часто называемые также фиброцементными) состоят из цемента (на 80-90%), армирующего волокна и минеральных заполнителей. Из наиболее подходящих материалов для изготовления защитного слоя можно выделить АЦЛ – асбесто-цементный лист, на который впоследствии можно сделать отделку(например приклеить плитку)
- 20 см. толщины утеплителя от грунта, дают коэффициент теплопроводности, U=0,17 Вт/м²К.
Это коэффициент теплопроводности, в сети существует множество калькуляторов теплопроводности, например – этот - В системе тёплых полов, бетон будет являться тепловым аккумулятором – ТА. Иными словами вы можете отказаться от использования в системе отопления дома дорогостоящих накопительных баков – тепловых аккумуляторов
- Бетонирование и финишная стяжка пола объединены в одну технологическую операцию, что сокращает сроки строительства
Уже несколько десятилетий ушп фундамент (утепленная шведская плита) строится в Скандинавии и европейских странах . Чтобы сопротивляться суровому северному климату, просто придумали положить пенополистирольный утеплитель на подготовленный грунт и отливать на нем бетонное основание.
Около 20 лет назад, УШП система была использована впервые в Германии. Экструдированный пенополистирол имеет более высокую плотность чем обычный пенопласт и гораздо прочнее и поэтому долговечнее. Более устойчив к химическим воздействиям на него грунта основания, достаточно защищен против мышей, грызунов и, например, муравьев.
Постепенно разрабатывались новые элементы теплоизоляции, которые обрамляют фундаментную плиту по периметру. На фотографии Вы видите такой элемент несъемной опалубки.
ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬНОГО ПРОЦЕССА
На размеченной площадке для строительства УШП снимается верхний (растительный) слой почвы до несущего грунта, поверхность выравнивается , затем котлован заполняется щебнем и песком. Песок засыпается послойно, с уплотнением при помощи виброплиты. Затем производится монтаж труб инженерных систем, устраивается контур заземления.
На подготовленную поверхность, раскладывают утеплитель, устанавливают ограничительные боковые элементы – L-блоки.
Плитный утеплитель ( в том числе и боковые элементы по периметру) создают непрерывный теплоизоляционный контур. Весь этот первый слой теплоизоляции укрывается сплошным ковром гидроизоляции, которая предохраняет против поднимающейся влаги из земли.
На гидроизоляционный ковёр укладывается второй слой утеплителя. Таким образом получается – 20 см. теплоизоляции ниже фундаментной плиты.
МОНТАЖ ТЕПЛОГО ПОЛА.
Согласно результатам статического расчета, арматурные каркасы укладываются по периметру и под капитальные стены. Затем, нагревательные трубы водяных теплых полов устраиваются для каждого помещения отдельным изолированным контуром. Таким образом каждое помещение позволяет отапливаться независимо. Теперь все готово для заливки бетона. С помощью бетононасоса бетон укладывается равномерно. Последующее финишное разглаживание поверхности плиты осуществляется при помощи специального инструмента – в народе именуемого «вертолет».
Энергосберегающий УШП фундамент может начинать застраиваться после фазы просушивания, уже примерно через неделю. Необходимое устройство цементно-песчаной стяжки, как при традиционном способе возведения фундаментной плиты, из процесса выпадает, что экономит при строительстве нежелательного выделения достаточного большого количества влаги (до 80% воды) и примерно 6 недель строительства.
Что даёт 20 см теплоизоляции под жилой площадью в УШП фундаменте:
- Тепло остается в доме
- Первый слой 10 см. теплоизоляции по всему периметру и сплошной гидроизоляционный ковёр препятствуют проникновению восходящей влажности.
- Следующие 10 см. теплоизоляции обеспечивают достаточной изоляцией от холода, проникающего из грунта.
- Тепло передается по трубам теплого пола раздельно по помещениям, что обеспечивает раздельную регулировку климатических зон.
- При достаточном утеплении стен и кровли дома, потребуется поддерживать температуру отопительных панелей около 28 градусов(температура циркулирующей жидкости примерно 30-32 градуса, в зависимости от типа финишного покрытия пола). Это дает дополнительное преимущество при использовании низкотемпературных источников тепла, таких как тепловые насосы, газовые конденсационные котлы.
Бетон аккумулирует тепло!
Используйте самую современную технику
С низким рабочим температурным режимом отопления, вы экономите мин. 30%
отопительных издержек по сравнению с отоплением, где, бетонный фундамент без теплоизоляции.
Система теплых полов нагревает только энергосберегающую бетонную плиту пола, и бетон аккумулирует тепло. При толщине теплоизоляции = 20 см. достигается коэффициент теплопроводности, U=0,17 Вт/м²К (тогда как обычный неутепленный бетонный фундамент имеет значение U=0,40 Вт/м²К).
Выводы: ключевые вещи – теплозоляция, отопление и бетон (никакой необходимости в устройстве дополнительного чистого пола нет).
Три составляющие, как одно целое – итак энергосберегающий УШП фундамент выходит не дороже чем строить по традиционным технологиям. Но зато в дальнейшем Вы экономите отопительные издержки и имеете на первом этаже большую площадь нагрева пола и не нуждаетесь в установке настенных радиаторов отопления в большинстве случаев.
Энергосберегающий фундамент УШП, так как экономия энергии начинается с фундамента!
НАША СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ, ЭТО НЕ ТРАДИЦИОННОЕ ВОДЯНОЕ ОТОПЛЕНИЕ В ПОЛУ…
Кто впервые знакомится с нашей технологией энергосберегающего УШП фундамента , могут подумать, что мы создаем «всего лишь» изолированный фундамент с подогревом.
В этой статье мы хотели бы обсудить более подробно эти различия: мы не используем слово – “Теплый (утеплённый)” намеренно, и называем нашу систему отопления, как ” система напольного отопления “.
Системы тёплых полов монтируются обычно на готовую бетонную плиту перекрытия со слоем теплоизоляции 30-50мм, а затем над ними устраивается цементно-песчаная стяжка. Таким образом, только верхняя часть непосредственно над самими трубами, цементно – песчаная стяжка нагревается. В нашей же системе, мы не устраиваем цементно – песчаная стяжку, и поэтому само здание остается сухим. Энергосберегающая бетонная плита с отопительным контуром, раздельным для каждого помещения, служит как аккумулятор тепла. Из-за чрезвычайно хорошей тепло изоляции от земли тепло не теряется (коэффициент теплопроводности возможен до U=0,12 Вт/м²К при толщине утеплителя 300мм).
Также есть различие в рабочей температуре теплоносителя: наша “система энергосберегающего УШП фундамента” достигает комфортной температуры во всем доме уже примерно при 30 ° теплоносителя. И в этом уже начинается экономия энергии: так как на отопление (независимо от того, обогреваетесь Вы газом, продуктами из нефти или применяете технологию теплового насоса) необходимо незначительное количество энергии для поддержания рабочей температуры теплоносителя. Ушли в прошлое те дни, когда высокая температура поверхности создавала некомфортную ситуацию для ваших ног. Нам нужно только несколько часов, чтобы полы с подогревом согрели ваш дом. В самое короткое время “система напольного отопления” позволяет достичь комфортных температур в доме.
Также можно укладывать паркет! Деревянные полы и подогрев пола хорошо сочетаются в нашей “системе напольного отопления” из-за низкой температуры теплоносителя.
Конвекция пыли при радиаторном отоплении уходит в прошлое, что позволяет свободно дышать, особенно аллергетикам. Скажите аллергии НЕТ!!!
Макет – рисунок “системы напольного отопления“.
Здесь Вы видите пример “системы напольного отопления”. Раскладочное (монтажное) расстояние между трубами переменное и рассчитывается на основе теплового расчёта. Обычно возле внешних холодных стен шаг труб меньше, посредине комнат и ближе к центру дома, больше.
- Длина нагревательных труб зависит от гидравлического сопротивления, трубы непрерывны (без соединений в бетоне)
- Низкая температура нагреваемой поверхности: Паркет больше не проблема
- Эффективная теплоизоляция от земли, и бетонный пол с аккумуляцией тепла
- Применение различных видов отопления: газ, продукты из нефти, тепловой насос
- В каждом помещении можно независимо задать рабочую температуру теплоносителя
- Температура теплоносителя не превышает – 30 ° по цельсию
- Отсутствие конвекции пыли
- Отсутствие радиаторов отопления
- Отсутствие температурных швов в полу
- Отсутствие цементно-песчаной стяжки пола
schwedenplate.ru
особенности типа основания, его достоинства, мастер-класс строительства УШП
Перед тем, как начать строительство жилого дома, стоит определиться с типом фундамента. При его выборе следует учитывать особенности грунта на земельном участке под строительство. Так, если почва на участке водянистая, ее поверхность неровная, подвержена промерзанию, рекомендуется использовать плитное основание. Однако плиточный фундамент имеет достаточно высокую стоимость, поэтому по карману не каждому потребителю.
Существуют новые технологии изготовления оснований. Так, наибольшей популярностью пользуется фундамент утепленная шведская плита. Он по своим качествам соответствует обычному плитному основанию, но имеет значительно меньшую стоимость.
Утепленная шведская плита
Данный тип основания появился относительно недавно. Разработан был в Германии для строительства сооружений в местах со сложным климатом. Успешное применение фундамента в странах северной Европы породило его название.
Основание состоит из нескольких слоев современных гидроизоляционных и теплопроводных материалов.
В странах Европы данный тип фундамента используется уже около полувека. В нашей же стране утепленная шведская плита появилась всего несколько лет назад.
Благодаря надежной конструкции, высокому качеству, низкой стоимости, данный тип цоколя сразу же завоевал любовь российского потребителя.
Немного о фундаменте
Итак, что такое шведская плита? Данный тип фундамента имеет вид утепленной плиты. Плита – однородная и представляет собой монолит.
Нижняя часть плиты утеплена слоем пенопласта. В ее поверхность монтируется система напольного отопления.
В каких случаях рекомендуется использовать фундамент шведская плита:
- При проведении строительных работ на почве с большим уровнем влажности;
- Необходим для строительства на слабом грунте;
- Подходит для земельных участков, где уровень залегания грунтовых вод расположен слишком высоко;
- Идеален для работ на неровных территориях с частыми перепадами высоты.
Преимущества
Говоря о данном типе основания, нельзя не затронуть его очевидные плюсы. Итак, основные преимущества утеплённой шведской плиты:
- Возможность использования основания в качестве напольного покрытия для первого этажа здания.
- Теплый пол фундамента.
- Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината.
- Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
- Фундамент защищает здание от передвижения и изменения состояния почвы.
- Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.
Основные минусы
Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.
- Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
- На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
- На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
- Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
- Процесс установки цоколя имеет достаточно высокую стоимость.
Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.
Основное устройство
Современная технология фундамента шведская плита имеет прочное основание в виде монолитной плиты. Материал – бетон.
При установке фундамента можно не строить котлован. Обычно достаточно лишь снять верхний слой грунта.
Состав:
- Основа состоит из дренажной подушки из смеси песка и цемента. Материалы насыпаются послойно. Каждый слой утрамбовывается и заливается водой.
- Необходимо также установить дренажную трубу.
- Далее идет слой геотекстиля.
- На дренажную подушку насыпается слой мелкого щебня.
- Сверху – слой технониколя.
- 2 слоя арматурной сетки.
- Слой системы для отопления.
- Электрическая разводка и коммуникации.
- Бетонная плита.
Для проведения системы гидроизоляции накладывают слой специальной пленки.
В верхней и нижней частях основания устанавливают слой теплоизоляции. Для нее используют специальные плиты из пенополистирола.
Особенностью данного типа фундамента является монтаж в его поверхность канализационных труб, электрической разводки и прочих коммуникаций.
Планируя строительство
Перед началом проведения строительных работ, следует учесть и основные особенности фундамента утепленной шведской плиты.
- По всему периметру основания следует провести дренажную систему. Это делается с целью отвода грунтовых вод от здания.
- Обязательно при строительстве дренажной подушки чередовать слои песка и щебня и хорошо их утрамбовывать.
- Между слоями грунта рекомендуется укладывать материал геотекстиль.
- На этапе строительства рекомендуется спланировать и установить систему отопления, электричества, канализации.
- Слой материала утеплителя должен быть максимально прочным, т. к. основная нагрузка от здания ляжет именно на утеплитель.
- При проведении строительных работ по разводке труб следует применять следующие их виды:
- пластик;
- медь;
- полиэтилен;
- полибутан.
Этапы работы
Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.
- Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
- Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
- Формирование опалубки. Производится по 2 технологиям:
- Европейская;
- Российская.
При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.
По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.
Опалубку следует укрепить железными штырями или деревянными брусьями.
- Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
- Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
- Установка системы обогрева поверхности пола.
- Монтирование труб для канализации, водопровода, коммуникаций.
- Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
- Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
- При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
- После полного застывания бетона следует снять деревянную опалубку.
- Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
- Монтаж внешней отмостки фундамента.
- Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.
Процесс строительства утепленного шведского плитного фундамента завершен.
nafundamente.ru
Утепленная шведская плита : Построй свой дом
Размещено 12 июля 2016
в рубрике Отопление, Строительство | Прокомментировать
В предыдущей статье мы рассмотрели основные виды фундаментов. Но у каждого вида фундаментов есть разновидности, которые применяются в зависимости от геологической особенности участка, а также проекта возводимого дома. Таким примером может служить шведский фундамент. Вот о том, что такое утепленная шведская плита УШП, мы и поговорим в этой статье.
Утепленная шведская плита (УШП)
Если вы планируете сделать теплые полы по всей площади первого этажа дома, то обратите внимание на этот вид фундамента. Утепленная шведская плита (УШП) относится к мелкозаглубленным фундаментам. Ее подошва располагается выше глубины сезонного промерзания грунта. Почему она называется утепленной? Утепленная шведская плита УШП — сооружение, объединяющее в один конструктивный элемент собственно фундамент, пол 1 этажа, инженерные коммуникации и систему отопления 1 этажа. Это высокотехнологичный продукт с точностью изготовления элементов 5–15 мм, с рассчитанными нагрузками, выверенными точками вывода коммуникаций, точно спроектированной системой тёплых полов и жесткими требованиями к типу и качеству материалов.
Достоинства утепленной шведской плиты (УШП)
Прежде всего, тем, что на этапе возведения фундамента вы получаете готовый теплый пол первого этажа. В этом и кроется экономия, так как если сначала вы будете делать плиту, а потом теплый пол, это вам выйдет дороже. К тому же, теплый пол, устроенный на готовой плите, уменьшит расстояние до потолка.
Технология строительства шведской плиты УШП
Технология УШП выгодно отличается от других видов мелкозаглубленных фундаментов следующим:
- Утепленная шведская плита объединяет несколько конструктивных элементов разного функционального назначения: конструкцию фундамента и пола первого этажа и уменьшает количество необходимых строительных операций, сокращает сроки строительства.
- Плиты экструзионного пенополистирола, укладываемые в основание фундамента, одновременно утепляют грунт под плитой и полы внутри помещении. Утепление грунта под плитой исключает морозное пучение. Утепление пола препятствует проникновению холода в помещение. Таким образом возникает двойной эффект от утепления.
- Закладываемые в плиту трубы теплого пола превращают её в отопительный прибор. В доме с удельными теплопотерями не более 70–100 Вт/м2 такой теплый пол способен стать основным источником отопления, исключающим необходимость установки радиаторов отопления, при условии проведения теплового расчета дома и проекта теплых полов на его основе.
- Технология УШП имеет относительно небольшую толщину ж/б плиты основания, так как высокопрочный экструзионный пенополистирол, кроме функции утепления, также включается в работу по передаче и распределению нагрузки на грунт, становясь частью несущей конструкции, а также позволяет исключить устройство бетонной подготовки.
- Экструзионный пенополистирол обладает минимальным водопоглощением, что позволяет исключить капилярное поднятие воды.
- Бетон такого фундамента работает в более мягких условиях, по сравнению с традиционными фундаментами, следовательно, действие разрушающих факторов на плиту сводится к минимуму. Это позволяет более эффективно использовать толщину бетона, снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20–25 мм и увеличивая эффективное сечение сжатой зоны без увеличения толщины плиты и рёбер.
Что можно построить на утепленной шведской плите
Для того, чтобы понять, подходит вам утепленная шведская плита УШП или нет, необходим тщательный расчет фундамента на основе геологических изысканий вашего участка. Так как толщина плиты небольшая, на нее устанавливают легкие деревянные дома, и дома из газобетона, при условии, что высота газобетонного дома не более двух этажей. При этом для газобетонных домов применяют усиленное армирование, что увеличивает толщину плиты до 40 см.
Из чего строится шведский фундамент
Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).
Экструдированный пенополистирол
В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.
Арматура на шведский фундамент
Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м2 плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).
Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.
Бетон для шведской плиты
Бетон В25, F100, W4. Его необходимо 0,15–0,2 м3/ на 1 м2 плиты.
Трубы для утепленной шведской плиты
Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.
Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м2 пола.
Коллектор для утепленной шведской плиты
Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).
Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.
Два шаровых крана в/н на 1 дюйм.

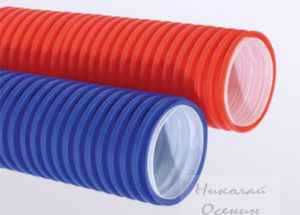

Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.
Теплоноситель для утепленной шведской плиты
В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.
Насос для шведской плиты
Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.
Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.
Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.
Инструкция по строительству утепленной шведской плиты УШП
Для того, чтобы построить УШП вам придется запланировать следующие виды работ:
Подготовка основания шведской плиты:
- Разметка осей дома.
- Разметка котлована. Котлован делается больше чем сам фундамент на 1–2 метра с каждой стороны.
- Определение перепадов высот в пятне застройки.
- Определение толщины плодородного слоя.
- Механическая разработка котлована.
- Монтаж закладных под ввод системы водоснабжения. Система водоснабжения закладывается ниже глубины промерзания.
- Устройство дренажной системы
- Монтаж геотекстиля на дно котлована.
- Устройство подушки (щебень, песок) с послойной трамбовкой и увлажнением песка.
Коммуникации шведской плиты:
- Монтаж закладных под ввод и вывод электричества.
- Монтаж системы канализации.
Укладка утеплителя шведской плиты:
- Монтаж L-блоков.
- Монтаж нижнего слоя утепления из экструзионного пенополистирола.
- Монтаж гидроизоляции, укладка ПВХ пленки.
- Монтаж второго слоя утеплителя из экструзионного пенополистирола между будущих ребер жесткости фундамента.
Как армируется шведский фундамент:
- Изготовление хомутов для каркасов.
- Изготовление каркасов.
- Монтаж каркасов в опалубку.
Отопление «теплый пол» шведской плиты:
- Монтаж труб теплого пола.
- Монтаж коллектора.
- Подключение труб к коллектору.
- Опресовка системы теплого пола.
Укладка бетона шведской плиты:
- Подача бетона в опалубку.
- Разравнивание бетона, контроль ровности поверхности по ротационному нивелиру.
- Выравнивание бетона с помощью виброрейки.
- Затирка бетона скребком.
- Затирка бетона затирочной машиной – «вертолетом».
Отмостка шведской плиты:
- Укладка экструзионного пенополистирола под отмостку.
В результате всех работ получается утепленная шведская плита — готовый шведский фундамент с вмонтированным в него теплым полом. В следующей статье я расскажу как закрепить насос в скважине своими руками.
Рекомендую еще почитать:
Kомментарии
www.ocenin.ru
