Сравнительная таблица видов теплопередачи – Таблица виды теплопроводности – Теплопроводность различных материалов таблица. Сравнение теплопроводности строительных материалов по толщине

Сравнение видов теплопередачи. Примеры теплопередачи в природе и технике.

Термометр. Температурные шкалы. Градус. Абсолютная (термодинамическая) шкала температур.

Градус – единица измерения температуры.





Количество теплоты. Единицы количества теплоты. Удельная теплоёмкость, её физический смысл и единицы измерения.

Кол-во теплоты – Э. кот-ую получает или теряет тело при телопередаче.



Дж



Удельная теплоемкость – физич величина, численно равная кол-ву теплоты, которое необходимо передать телу массой 1 кг для того, чтобы его температура изменилась на 1 градус Цельсия.

с, Дж

Расчёт количества теплоты, необходимого для нагревания тела или выделяемого телом при охлаждении.





c = Q/m·t Дж





Энергия топлива. Удельная теплота сгорания, её физический смысл и единицы измерения.



Удельная теплота сгорания топлива – физич величина, показывающая, какое количество теплоты выделяется при полном сгорании топлива массой 1 кг.



[q]=Дж





15. Закон сохранения энергии в механических и тепловых процессах. Примеры превращения
механической энергии во внутреннюю и внутренней в механическую.



16. Агрегатное состояние вещества. Особенности молекулярного строения газов, жидкостей
и твёрдых тел.

Твердое, жидкое, газообразное.



Твёрдое тело

Состояние, характеризующееся способностью сохранять объём и форму. Атомы твёрдого тела совершают лишь небольшие колебания вокруг состояния равновесия. Присутствует как дальний, так и ближний порядок.

Жидкость

Состояние вещества, при котором оно обладает малой сжимаемостью, то есть хорошо сохраняет объём, однако не способно сохранять форму. Жидкость легко принимает форму сосуда, в который она помещена. Атомы или молекулы жидкости совершают колебания вблизи состояния равновесия, запертые другими атомами, и часто перескакивают на другие свободные места. Присутствует только ближний порядок.



Газ

Состояние, характеризующееся хорошей сжимаемостью, отсутствием способности сохранять как объём, так и форму. Газ стремится занять весь объём, ему предоставленный. Атомы или молекулы газа ведут себя относительно свободно, расстояния между ними гораздо больше их размеров.



Плавление и отвердевание кристаллических тел. Температура плавления. Графики плавления и отвердевания кристаллических и аморфных тел. Удельная теплота плавления, её физический смысл, единицы измерения. Кристаллизация тел как процесс, противоположный плавлению.





Твердое – жидкое – плавление

Жидкое – твердое – кристаллизация

Жидкое – газообразное – паровообразование

Газообразное – жидкое – конденсация

Твердое – газообразное – сублемация

Газообразное – твердое – десублемация





Удельная теплота плавления – физическая величина, показывающая какое количество теплоты необходимо сообщить кристаллическому телу массой 1 кг, чтобы при температуре плавления, и нормальном атмосферном давлении перевести его полностью в жидкое состояние.

[λ]=Дж/кг

Q= λm



Испарение. Насыщенный и ненасыщенный пар. Конденсация пара. Сравнение внутренней энергии жидкости и пара. Зависимость испарения от рода жидкости.





Паровообразование – переход жидкости в пар.

Бывает испарение и кипение.

Испарение – испаряется только верхний слой.

При кипении пар выходит из жидкости, из самого низа.



При испарении t жидкости понижается.

В жидкости внутренняя Э. больше.



Скорость зависит от:

  1. температуры
  2. роды жидкости
  3. S свободной поверхности
  4. внешних условий

Насыщенный пар – пар, находящийся в динамическом равновесии со своей жидкостью.

Ненасыщенный пар – пар, не находящийся в динамическом равновесии со своей жидкостью.





Влажность, приборы для измерения влажности.

Абсолютная влажность воздуха показывает какое кол-во водяного пара содержится в 1 м3 воздуха.



ρ=m/V г/м3

Относительная влажность – отношение абсолютной влажности воздуха к плотности насыщенного пара при данной температуре.

φ= ρ/ ρ0

ρ0 см в таблице



Точка росы.

Температура росы – температура, при которой водяной пар в атмосфере становится насыщенным.



Приборы для измерения влажности воздуха:

Гигрометры (Конденсационные и волосяные)

И

Психрометры



Хорошая влажность – 60%





Кипение. Удельная теплота парообразования, её физический смысл, единицы измерения.

Кипение – интенсивный переход жидкости в пар, происходящий с образованием пузырьков пара по всему объему жидкости при определенной температуре – t кипения.



Кипение происходит при постоянном поступлении Э. к жидкости!



Удельная теплота парообразования – кол-во теплоты, необходимое для превращения 1 кг жидкости в пар.





Q=Lm [L]=Дж/кг





Работа газа и пара при расширении. Тепловой двигатель. Превращение внутренней энергии топлива в механическую на примере двигателя внутреннего сгорания и паровой турбины. КПД теплового двигателя. Тепловые двигатели и охрана природы. Альтернативные источники энергии.

Двигатель, превращающий внутреннюю Э. топлива в механическую работу, называется ТЕПЛОВЫМ.



  1. Паровая машина
  2. Двигатель внутреннего сгорания
  3. Турбинный двигатель
  4. Реактивный двигатель

1 нагреватель

2 рабочее тело

3 холодильник





Делимость электрического заряда. Электрон. Строение атомов. Силы, обуславливающие стабильность атома и ядра. Электрические заряды. Электризация тел. Закон сохранения электрического заряда.





Закон Кулона. Весы Кавендиша, единицы измерения электрического заряда.

Сила взаимодействия двух точечных неподвижных заряженных тел в вакууме направлена вдоль прямой, соединяющей заряды, прямо пропорциональна произведению модулей зарядов и обратно пропорциональна квадрату расстояния между ними.



Генри Кавендиш был первым учёным, определившим плотность Земли с удовлетворительной точностью. Он подносил свинцовый шар весом 49,5 кг к меньшим свинцовым шарам массой по 775 г каждый, которые были прикреплены к концам деревянного коромысла. В результате действия гравитационных сил, коромысло закручивалось на некий угол. Жёсткость нити была такой, что коромысло делало одно колебание за 15 минут. Угол поворота коромысла определялся с помощью луча света, пущенного на зеркальце на коромысле, и отражённого в микроскоп. Зная упругие свойства нити, а также угол поворота коромысла, можно было вычислить гравитационную постоянную по формуле:Списав закручивание нити на магнитное взаимодействие железного стержня и свинцовых шаров, Кавендиш заменил его медным, получив те же результаты. Подтвердил, что в глубинах сосредоточены тяжёлые вещества



Кл (Кулон)





Объяснение электрических явлений. Объяснение электризации тел с различной концентрацией свободных электронов в веществах. Использование таблицы Менделеева для оценки этой величины.

Металлы в электрическом поле. Поле внутри проводника. Диэлектрики в электрическом поле. Относительная диэлектрическая проницаемость среды. Пьезоэлектрики.

Электроскоп. Проводники и непроводники электричества.

Проводники – тела, через которые электрические заряды могут переходить от заряженного тела к незаряженному.

Непроводники (диэлектрики) наоборот.



Электроскоп – прибор, для обнаружения электрических зарядов и приблизительного определения их величины.



Напряжённость как силовая характеристика электрического поля. Физический смысл напряжённости, единицы измерения. Напряжённость поля точечного заряда. Принцип суперпозиции полей. Силовые линии этих полей.



Напряженность – способность электрического поля действовать на вносимый заряд с определенной силой.



Напряженность – силовая характеристика Эл поля.

[Е]=Н/Кл

E=F/ q1



q – заряд, создающий поле

q1 – вносимый заряд

E=k*|q|/r2 — Напряженность поля точечного заряда



Для данной точки поля отношение силы, действующей на вносимый заряд к величине заряда (вносимого) – постоянная величина.



Силовые линии:

Плюс отдает Минус принимает



Однородное электрическое поле – поле, напряженность которого одинакова в любой точке пространства.




Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

zdamsam.ru

Что общего и чем различаются различные виды теплопередачи? — Науколандия

Для теплопроводности необходим контакт тел, между которыми будет происходить теплопередача. При этом температура тел должна быть разной, т. е. они не должны находится в состоянии теплового равновесия.

В основе теплопроводности лежит молекулярный механизм: молекулы с большей кинетической энергией передают ее молекулам с меньшей кинетической энергией. Т. е. более быстрые молекулы толкают более медленные, при этом их скорость выравнивается.

С помощью теплопроводности может происходить передача энергии между частями одного тела.

Теплопроводность вещества как способность проводить тепло зависит от молекулярно-атомного строения вещества. Например, металлы хорошо проводят тепло, а газы – нет, т. к. в последних молекулы находятся далеко друг от друга.

При теплопроводности теплопередача происходит за счет передачи энергии, но не переноса вещества. При конвекции теплопередача осуществляется с помощью переноса вещества.

Поэтому конвекция не может происходить в твердых веществах. Она происходит только в газах и жидкостях. Теплопроводность может происходить и в твердых телах, и в жидкостях, и в газах.

Без частиц вещества теплопроводность и конвекция невозможны. Отличие между ними в том, что при конвекции происходит перемещение больших групп частиц.

Конвекция бывает вынужденной (когда для ее появления действует внешняя сила) и естественной (подчиняющейся физическим законам). Например, нагретый газ легче холодного, поэтому поднимается вверх, – это пример естественной конвекции. Действие ветра или вентилятора создают вынужденную конвекцию.

Теплопередача за счет излучения имеет электромагнитную природу и может происходить в вакууме. Если для теплопроводности необходим контакт тел, для конвекции – перенос вещества между телами, то для теплопередачи путем излучения не требуется ни того, ни другого. Именно излучение как вид теплопередачи доставляет нам энергию от Солнца, за счет которой и «живет» Земля.

Интенсивность излучения зависит от цвета тела, которое излучает или поглощает тепло. Более темные предметы излучают и поглощают энергию посредством излучения больше, чем светлые. Теплопроводность же не зависит от цвета, а зависит от плотности вещества.

scienceland.info

Виды теплопередачи.Примеры теплопередачи в природе и технике.

Слайд 1

В и д ы т е п л о п е р е д а ч и. Примеры теплопередачи в природе и технике.

Слайд 2

ТЕПЛОПРОВОДНОСТЬ КОНВЕКЦИЯ ИЗЛУЧЕНИЕ, или ЛУЧИСТЫЙ ТЕПЛООБМЕН

Слайд 3

ТЕПЛОПРОВОДНОСТЬ Проведем опыт

Слайд 4

ТЕПЛОПРОВОДНОСТЬ Теплопроводность – явление передачи внутренней энергии от одного тела к другому или от одной его части к другой. В этом случае тела и все части, участвующие в процессе, находятся в непосредственном контакте. Само вещество не перемещается вдоль тела- переносится лишь энергия.

Слайд 5

Механизм теплопроводности Амплитуда колебаний атомов в узлах кристаллической решетки в точке А меньше, чем в точке В. Вследствие взаимодействия атомов друг с другом амплитуда колебаний атомов, находящихся рядом с точкой В, возрастает.

Слайд 6

Теплопроводность различных веществ Металлы обладают хорошей теплопроводностью Меньшей – обладают жидкости Газы плохо проводят тепло

Слайд 8

ТЕПЛОПРОВОДНОСТЬ В ПРИРОДЕ Снег предохраняет озимые посевы от вымерзания.

Слайд 9

Мех животных из-за плохой теплопроводности предохраняет их от переохлаждения зимой и перегрева летом.

Слайд 10

ТЕПЛОПРОВОДНОСТЬ И ТЕХНИКЕ Для того, чтобы предотвратить ожоги тела от прикосновения к нагревающимся до высокой температуры приборам – защищают последние оболочкой из материалов с низкой теплопроводностью . Для ускорения процесса нагрева или охлаждения соответствующие детали устройств делают из материалов с высокой теплопроводностью .

Слайд 11

КОНВЕКЦИЯ Проведем опыт

Слайд 12

КОНВЕКЦИЯ Конвекция (от лат. конвекцио – перенесение) – перенос энергии самими струями газа или жидкости. Этот вид теплопередачи не является чисто тепловым процессом, так как перемешивание слоев газа или жидкости всегда связано с какими-то внешними, нетепловыми причинами. Конвекция в твердых телах и вакууме происходить не может

Слайд 13

Механизм конвекции в газах Теплый воздух имеет меньшую плотность и со стороны холодного воздуха на него действует сила Архимеда, направленная вертикально вверх.

Слайд 14

Тяга Давление в печи меньше давления наружного воздуха Холодный воздух устремляется в топку, тёплый поднимается вверх по трубе Чем выше труба, тем больше тяга

Слайд 15

Механизм конвекции в жидкостях А – жидкость нагревается и вследствие уменьшения ее плотности, движется вверх. В – нагретая жидкость поднимается вверх. С – на место поднявшейся жидкости приходит холодная, процесс повторяется.

Слайд 16

В результате конвекции в атмосфере образуются ветры у моря – это дневные и ночные бризы. КОНВЕКЦИЯ В ПРИРОДЕ

Слайд 17

Дневной бриз Дневной бриз Холодный воздух по низу с моря перемещается к берегу

Слайд 18

Ночной бриз Ночной бриз Холодный воздух по низу с берега перемещается к морю

Слайд 19

обеспечивается водяное охлаждение двигателей внутреннего сгорания. охлаждаются корпуса космических кораблей КОНВЕКЦИЯ В ТЕХНИКЕ

Слайд 20

ПРОВЕДЕМ ОПЫТ ИЗЛУЧЕНИЕ или ЛУЧИСТЫЙ ТЕПЛООБМЕН

Слайд 21

ИЗЛУЧЕНИЕ или ЛУЧИСТЫЙ ТЕПЛООБМЕН Это теплопередача, при которой энергия переносится различными лучами.

Слайд 22

Механизм излучения Нагретые тела излучают электромагнитные волны, с физической природой которых мы познакомимся позднее. Излучение может распространяться и в вакууме

Слайд 23

Темные тела лучше поглощают излучение и быстрее нагреваются, чем светлые. Темные тела быстрее охлаждаются ИЗЛУЧЕНИЕ или ЛУЧИСТЫЙ ТЕПЛООБМЕН

Слайд 24

Около 50% энергии излучаемой Солнцем является лучистой энергией, эта энергия – источник жизни на Земле. ИЗЛУЧЕНИЕ В ПРИРОДЕ

Слайд 25

сушка и нагрев материалов приборы ночного видения (бинокли, оптические прицелы) создание систем самонаведения на цель бомб, снарядов и ракет ИЗЛУЧЕНИЕ В ТЕХНИКЕ

Слайд 26

Примеры теплообмена в быту

Слайд 27

ХОЛОДИЛЬНИК имеет герметичный корпус с хорошей теплоизоляцией, которая обеспечивается плохой теплопроводностью материалов прослойки стенок и их внутренней пластмассовой поверхности.

Слайд 28

ТЕРМОС За счет плохой теплопроводности прослойки стенок и отражающей тепловое излучение внутренней поверхности материала он может сохранять как низкую, так и высокую температуру жидкости в течение длительного времени.

Слайд 29

УТЮГ Его подошва быстро прогревается, потому что обладает высокой теплопроводностью .

Слайд 30

КУХОННЫЕ ПРИХВАТКИ Шерстяные прихватки надёжнее тканевых так как они толще. Их теплопроводность – высокая. В них можно брать более горячие предметы. В тканевых прихватках можно брать менее горячие предметы, Так как они имеют меньшую теплопроводность .

Слайд 31

ЧАЙНИК Благодаря хорошей теплопроводности дна и благодаря конвекции вода в нём быстро прогревается.

Слайд 32

МИКРОВОЛНОВАЯ ПЕЧЬ Используется излучение электромагнитных волн сверх высокой частоты (СВЧ), нагревающих еду. Функция гриль использует нагрев еды посредством конвекции .

Слайд 33

Тепло от камина или костра передается находящемуся рядом с ним человеку в основном путём излучения , так как теплопроводность воздуха мала, а конвекционные потоки направлены вверх.

Слайд 34

ВОПРОСЫ И ЗАДАНИЯ ПО ИЗУЧЕННОМУ СЕГОДНЯ МАТЕРИАЛУ

Слайд 35

Заполните схему Способы изменения внутренней энергии тела

Слайд 36

ОТВЕТЬТЕ НА СЛЕДУЮЩИЕ ВОПРОСЫ:

Слайд 37

Почему вы обжигаете губы, когда пьёте чай одинаковой температуры из металлической кружки, и не обжигаете, когда пьёте чай из фарфоровой кружки?

Слайд 38

Почему ручки чайников, кастрюль делают из пластмассы или дерева?

Слайд 39

Почему нагретая сковорода охлаждается в воде быстрее, чем на воздухе?

Слайд 40

Почему в безветрие пламя свечи устанавливается вертикально?

Слайд 41

Где и почему именно там размещают батареи в помещениях?

Слайд 42

Зачем самолёты красят «серебряной» краской?

Слайд 43

Почему грязный снег в солнечную погоду тает быстрее, чем чистый?

Слайд 44

Какой из изображенных чайников быстрее остынет?

Слайд 45

Посмотрите на рисунок. Почему одному мальчику жарко, а другому нет?

Слайд 46

Почему зимой тяга в печных трубах больше, чем летом?

Слайд 47

Придумайте опыт по рисунку и объясните наблюдаемое явление

Слайд 48

Повторим ещё раз !!!

Слайд 50

§§ 4-6. Упр. 2, 3. ЗАПИШИТЕ В ДНЕВНИК ДОМАШНЕЕ ЗАДАНИЕ Кроссворд

Слайд 51

Кроссворд По горизонтали: 3. Естественный приток воздуха в трубе 7. Процесс изменения внутренней энергии тела 9. Характеризует тепловое состояние тел 11. Вид теплообмена 12. Единица измерения энергии 13. Бытовой прибор с низкой теплопередачей По вертикали: 1. Материал с высокой теплопроводностью 2. Естественный источник излучения 4. Она бывает механической и внутренней 5. Вид теплопередачи 6. Способ изменения внутренней энергии тела 8. Материал с низкой теплопроводностью 10. Шкала измерения температуры

nsportal.ru

Виды теплопередач


.

I.

II.

III.

IV.


  • Повторить пройденный материал по клайстерам, записанными на доске№1,

определить цель урока.

Доска 1:


знаю

Хочу знать

Узнал

Внутренняя энергия, температура, изменение внутренней энергии, теплообмен, теплопроводность

(заполняется в конце урока)

  • Проведение фронтального эксперимента

Доска 2:

Рисунок опыта

Особенности теплопередачи

Вид теплопередачи

? какой вид теплопередачи имеет место при измерении температуры в трех случаях


1. 2. 3.


  • При обсуждении эксперимента обратить внимание:

1. -передача энергии от горячей воды к термометру

  • перенос энергии от более нагретых участков термометра к менее нагретым

2. – энергия, полученная термометром, переносится самими струями воздуха, который прикасается с водой, нагревается и поднимается вверх (Почему поднимается?)

Демонстрация-конвекция жидкости (марганцовка).

-вид теплопередачи – конвекция.

3.- между стаканом и термометром находится воздух, а он имеет большую теплопроводность, значит это не за счет теплопроводности

– передачи энергии конвекцией в этом случае не может, т.к. конвекционные потоки всегда направлены вверх.

– вид теплопередачи – излучение


Рисунок опыта

Особенности теплопередачи

Вид теплопередачи

1.

  • Требует определенного времени

  • Вещество не перемещается

  • Атомно-молекулярный перенос энергии

Теплопроводность

2.

  • Переносится вещество струями

  • Наблюдается в жидкости и газе

  • Естественная, вынужденная

  • Теплый вверх, холодный вниз

Конвекция

3.


  • Излучают все нагретые тела

  • Осуществляется в полном вакууме

  • Излучается, отражается, поглощается

Излучение


  • Обсудить примеры теплообмена в природе и технике.

  • подвести итог урока

Д/Р: §5-6. Доклад « Виды теплообмена и их особенности в устройстве термоса»

-Составляют рассказ по клайстерам

-. определяют познавательную цель урока (Хочу знать – другие виды теплопередачи)

-Получают таблицу-вкладыш в тетрадь (или чертят, рисуют в тетради)

-Выполняют эксперимент:

1. термометр опускают в горячую воду;

2. термометр держат над горячей водой;

3. термометр держат вблизи химического стакана, не касаясь стенок

Используя учебник §.5-6,

обсуждая результаты, выявляют особенности теплопередачи, делают вывод.
последовательно заполняют таблицу

Делают вывод о том, что узнали на уроке

nenuda.ru

Телотехник – Виды теплообмена

Теплопередача – это процесс переноса теплоты внутри тела или от одного
тела к другому, обусловленный разностью температур. Интенсивность переноса
теплоты зависит от свойств вещества, разности температур и подчиняется экспериментально установленным законам природы. Чтобы создавать эффективно работающие системы нагрева или охлаждения, разнообразные двигатели, энергоустановки, системы теплоизоляции, нужно знать принципы теплопередачи. В одних случаях теплообмен нежелателен (теплоизоляция плавильных печей, космических кораблей и т.п.), а в других он должен быть как можно больше (паровые котлы, теплообменники, кухонная посуда).


Существуют 3 вида передачи тепла:
1) Теплопроводность;
2) Конвекция;
3) Лучистый теплообмен.
Теплопроводность. Если внутри тела имеется разность температур, то
тепловая энергия переходит от более горячей его части к более холодной. Такой
вид теплопередачи, обусловленный тепловыми движениями и столкновениями молекул,
называется теплопроводностью; при достаточно высоких температурах в твердых
телах его можно наблюдать визуально. Так, при нагревании стального стержня с
одного конца в пламени газовой горелки тепловая энергия передается по стержню,
и на некоторое расстояние от нагреваемого конца распространяется свечение (с
удалением от места нагрева все менее интенсивное).
Интенсивность теплопередачи за счет теплопроводности зависит от градиента
температуры, т.е. отношения DТ/Dx разности температур на концах
стержня к расстоянию между ними. Она зависит также от площади поперечного
сечения стержня (в м2) и коэффициента теплопроводности материала [в
соответствующих единицах Вт/(мDК)]. Соотношение между этими величинами было
выведено французским математиком Ж.Фурье и имеет следующий вид:

где q – тепловой поток, k – коэффициент теплопроводности, а
A – площадь поперечного сечения. Это соотношение называется законом
теплопроводности Фурье; знак «минус» в нем указывает на то, что теплота
передается в направлении, обратном градиенту температуры.
Из закона Фурье следует, что тепловой поток можно понизить, уменьшив одну из
величин – коэффициент теплопроводности, площадь или градиент температуры. Для
здания в зимних условиях последние величины практически постоянны, а поэтому
для поддержания в помещении нужной температуры остается уменьшать
теплопроводность стен, т.е. улучшать их теплоизоляцию.
В таблице представлены коэффициенты теплопроводности некоторых веществ и
материалов. Из таблицы видно, что одни металлы проводят тепло гораздо лучше
других, но все они являются значительно лучшими проводниками тепла, чем
воздух и пористые материалы.


ТЕПЛОПРОВОДНОСТЬ НЕКОТОРЫХ ВЕЩЕСТВ И МАТЕРИАЛОВ

Вещества и материалы

Теплопроводность, Вт/(мD К)

Металлы

Алюминий205
Бронза105
Висмут8,4
Вольфрам159
Железо67
Золото287
Кадмий96
Магний155
Медь389
Мышьяк188
Никель58
Платина70
Ртуть7
Свинец35
Цинк113

Другие материалы

Асбест0,08
Бетон0,59
Воздух0,024
Гагачий пух (неплотный)0,008
Дерево (орех)0,209
Магнезия (MgO)0,10
Опилки0,059
Резина (губчатая)0,038
Слюда0,42
Стекло0,75
Углерод (графит)15,6
Теплопроводность металлов обусловлена колебаниями кристаллической решетки и движением большого числа свободных электронов (называемых иногда электронным газом). Движение электронов ответственно и за электропроводность металлов, а потому неудивительно, что хорошие проводники тепла (например, серебро или медь) являются также хорошими проводниками электричества. Тепловое и электрическое сопротивление многих веществ резко уменьшается при понижении температуры ниже температуры жидкого гелия (1,8 K). Это явление, называемое сверхпроводимостью, используется для повышения эффективности работы многих устройств – от приборов микроэлектроники до линий электропередачи и больших электромагнитов.

Конвекция. Как мы уже говорили, при подводе тепла к жидкости или газу увеличивается интенсивность движения молекул, а вследствие этого повышается давление. Если жидкость или газ не ограничены в объеме, то они расширяются; локальная плотность жидкости (газа) становится меньше, и благодаря выталкивающим (архимедовым) силам нагретая часть среды движется вверх (именно поэтому теплый воздух в комнате поднимается от батарей к потолку). Данное явление называется конвекцией. Чтобы не расходовать тепло отопительной системы впустую, нужно пользоваться современными обогревателями, обеспечивающими принудительную циркуляцию воздуха. Конвективный тепловой поток от нагревателя к нагреваемой среде зависит от начальной скорости движения молекул, плотности, вязкости, теплопроводности и теплоемкости и среды; очень важны также размер и форма нагревателя. Соотношение между соответствующими величинами подчиняется закону Ньютона q = hA (TW *T), где q – тепловой поток (измеряемый в ваттах), A – площадь поверхности источника тепла (в м2),
TW и T – температуры источника и его окружения (в кельвинах). Коэффициент конвективного теплопереноса h зависит от свойств среды, начальной скорости ее молекул, а также от формы источника тепла, и измеряется в единицах Вт/(м2хК). Величина h неодинакова для случаев, когда воздух вокруг нагревателя неподвижен (свободная конвекция) и когда тот же нагреватель находится в воздушном потоке (вынужденная конвекция). В простых случаях течения жидкости по трубе или обтекания плоской поверхности коэффициент h можно рассчитать теоретически. Однако найти аналитическое решение задачи о конвекции для турбулентного течения среды пока не удается. Турбулентность – это сложное движение жидкости (газа), хаотичное в масштабах, существенно превышающих молекулярные. Если нагретое (или, наоборот, холодное) тело поместить в неподвижную среду или в поток, то вокруг него образуются конвективные токи и пограничный слой. Температура, давление и скорость движения молекул в этом слое играют важную роль при определении коэффициента конвективного теплопереноса. Конвекцию необходимо учитывать при проектировании теплообменников, систем кондиционирования воздуха, высокоскоростных летательных аппаратов и многих других устройств. Во всех подобных системах одновременно с конвекцией имеет место теплопроводность, причем как между твердыми телами, так и в окружающей их среде. При повышенных температурах существенную роль может играть и лучистый теплообмен.


Лучистый теплообмен. Третий вид теплопередачи – лучистый теплообмен – отличается от теплопроводности и конвекции тем, что теплота в этом случае может передаваться через вакуум. Сходство же его с другими способами передачи тепла в том, что он тоже обусловлен разностью температур. Тепловое излучение – это один из видов электромагнитного излучения. Другие его виды – радиоволновое, ультрафиолетовое и гамма-излучения – возникают в отсутствие разности температур. На рис. 8 представлена зависимость энергии теплового (инфракрасного) излучения от длины волны. Тепловое излучение может сопровождаться испусканием видимого света, но его энергия мала по сравнению с энергией излучения невидимой части спектра. Интенсивность теплопередачи путем теплопроводности и конвекции пропорциональна температуре, а лучистый тепловой поток пропорционален четвертой степени температуры и подчиняется закону Стефана – Больцмана где, как и ранее, q – тепловой поток (в джоулях в секунду, т.е. в Вт), A – площадь поверхности излучающего тела (в м2), а T 1 и T2 – температуры (в кельвинах) излучающего тела и окружения, поглощающего это излучение. Коэффициент s называется постоянной Стефана – Больцмана и равен (5,66961х0,00096)х10 –8 Вт/(м24). Представленный закон теплового излучения справедлив лишь для идеального излучателя – так называемого абсолютно черного тела. Ни одно реальное тело таковым не является, хотя плоская черная поверхность по своим свойствам приближается к абсолютно черному телу. Светлые же поверхности излучают сравнительно слабо. Чтобы учесть отклонение от идеальности многочисленных «серых» тел, в правую часть выражения, описывающего закон Стефана – Больцмана, вводят коэффициент, меньший единицы, называемый излучательной способностью. Для плоской черной поверхности этот коэффициент может достигать 0,98, а для полированного металлического зеркала не превышает 0,05. Соответственно лучепоглощательная способность высока для черного тела и низка для зеркального. Жилые и офисные помещения часто обогревают небольшими электрическими теплоизлучателями; красноватое свечение их спиралей – это видимое тепловое излучение, близкое к границе инфракрасной части спектра. Помещение же обогревается теплотой, которую несет в основном невидимая, инфракрасная часть излучения. В приборах ночного видения применяются источник теплового излучения и приемник, чувствительный к ИК-излучению, позволяющий видеть в темноте. Мощным излучателем тепловой энергии является Солнце; оно нагревает Землю даже на расстоянии 150 млн. км. Интенсивность солнечного излучения, регистрируемая год за годом станциями, расположенными во многих точках земного шара, составляет примерно 1,37 Вт/м2. Солнечная энергия – источник жизни на Земле. Ведутся поиски способов наиболее эффективного ее использования. Созданы солнечные батареи, позволяющие обогревать дома и получать электроэнергию для бытовых нужд.

РОЛЬ ТЕПЛОТЫ И ЕЕ ИСПОЛЬЗОВАНИЕ
Глобальные процессы теплообмена не сводятся к нагреванию Земли солнечным
излучением. Массивными конвекционными потоками в атмосфере определяются
суточные изменения погодных условий на всем земном шаре. Перепады температуры
в атмосфере между экваториальными и полярными областями совместно с
кориолисовыми силами, обусловленными вращением Земли, приводят к появлению
непрерывно изменяющихся конвекционных потоков, таких, как пассаты, струйные
течения, а также теплые и холодные фронты.
Перенос тепла (за счет теплопроводности) от расплавленного ядра Земли к ее
поверхности приводит к извержению вулканов и появлению гейзеров. В некоторых
регионах геотермальная энергия используется для обогрева помещений и
выработки электроэнергии.
Теплота – непременный участник почти всех производственных процессов.
Упомянем такие наиболее важные из них, как выплавка и обработка металлов,
работа двигателей, производство пищевых продуктов, химический синтез,
переработка нефти, изготовление самых разных предметов – от кирпичей и посуды
до автомобилей и электронных устройств.
Многие промышленные производства и транспорт, а также теплоэлектростанции не
могли бы работать без тепловых машин – устройств, преобразующих теплоту в
полезную работу. Примерами таких машин могут служить компрессоры, турбины,
паровые, бензиновые и реактивные двигатели.
Важным источником теплоты для таких целей, как производство электроэнергии и
транспортные перевозки, служат ядерные реакции. В 1905 А.Эйнштейн показал, что
масса и энергия связаны соотношением E = mc2, т.е. могут
переходить друг в друга. Скорость света c очень велика: 300 тыс. км/с.
Это означает, что даже малое количество вещества может дать огромное количество
энергии. Так, из 1 кг делящегося вещества (например, урана) теоретически можно
получить энергию, которую за 1000 суток непрерывной работы дает электростанция
мощностью 1 МВт

teplotehnik.3dn.ru

Сравнительная таблица теплопроводности современных строительных материалов

Строительство каждого объекта лучше начинать с планировки проекта и тщательного расчета теплотехнических параметров.

Точные данные позволит получить таблица теплопроводности строительных материалов. Правильное возведение зданий способствует оптимальным климатическим параметрам в помещении. А таблица поможет правильно подобрать сырье, которое будут использоваться для строительства.

Назначение теплопроводности

Теплопроводность является показателем передачи тепловой энергии от нагреваемых предметов в помещении к предметам с более низкой температурой.

Процесс теплообмена производится, пока температурные показатели не уравняются. Для обозначения тепловой энергии используется специальный коэффициент теплопроводности строительных материалов. Таблица поможет увидеть все требуемые значения.

Параметр обозначает, сколько тепловой энергии пропускается через единицу площади в единицу времени. Чем больше данное обозначение, тем качественнее будет теплообмен. При возведении зданий необходимо применять материал с минимальным значением тепловой проводимости.

Коэффициент теплопроводности это такая величина, которая равна количеству теплоты, проходящей через метр толщины материала за час. Использование подобной характеристики обязательно для создания лучшей теплоизоляции. Теплопроводность следует учесть при подборе дополнительных утепляющих конструкций.Что оказывает влияние на показатель теплопроводности?Теплопроводность определяется такими факторами:Пористость определяет неоднородность структуры.

При пропуске тепла через такие материалы процесс охлаждения незначительный;Повышенное значение плотности влияет на тесные соприкосновения частиц, что способствует более быстрому теплообмену;Повышенная влажность увеличивает данный показатель.Использование значений коэффициента теплопроводности на практике.Материалы представлены конструкционными и теплоизоляционными разновидностями. Первый вид обладает большими показателями теплопроводности. Они применяются для строительства перекрытий, ограждений и стен.При помощи таблицы определяются возможности их теплообмена.

Чтобы данный показатель был достаточно низким для нормального микроклимата в помещении стены из некоторых материалов должны быть особенно толстыми. Чтобы этого избежать, рекомендуется использовать дополнительные теплоизолирующие компоненты.Показатели теплопроводности для готовых построек. Виды утеплений.При создании проекта нужно учитывать все способы утечки тепла.Оно может выходить через стены и крышу, а также через полы и двери.

Если вы неправильно проведете расчеты проектирования, то придется довольствоваться только тепловой энергией, полученной от отопительных приборов. Здания, построенные из стандартного сырья: камня, кирпича либо бетона нужно дополнительно утеплять.Дополнительная теплоизоляция проводится в каркасных зданиях. При этом деревянный каркас придает жесткости конструкции, а утепляющий материал прокладывается в пространство между стойками.

В зданиях из кирпича и шлакоблоков утепление производится снаружи конструкции.Выбирая утеплители необходимо обращать внимание на такие факторы, как уровень влажности, влияние повышенных температур и типа сооружения. Учитывайте определенные параметры утепляющих конструкций:Показатель теплопроводности оказывает влияние на качество теплоизолирующего процесса;Влагопоглощение имеет большое значение при утеплении наружных элементов;Толщина влияет на надежность утепления. Тонкий утеплитель помогает сохранить полезную площадь помещения;Важна горючесть.

Качественное сырье имеет способность к самозатуханию;Термоустойчивость отображает способность выдерживать температурные перепады;Экологичность и безопасность;Звукоизоляция защищает от шума.В качестве утеплителей применяются следующие виды:Минеральная вата устойчива к огню и экологична. К важным характеристикам относится низкая теплопроводность;Пенопласт – это легкий материал с хорошими утеплительными свойствами. Он легко устанавливается и обладает влагоустойчивостью.

Рекомендуется для применения в нежилых строениях;Базальтовая вата в отличие от минеральной отличается лучшими показателями стойкости к влаге;Пеноплэкс устойчив к влажности, повышенным температурам и огню. Имеет прекрасные показатели теплопроводности, прост в монтаже и долговечен;Пенополиуретан известен такими качествами, как негорючесть, хорошие водоотталкивающие свойства и высокая пожаростойкость;Экструдированный пенополистирол при производстве проходит дополнительную обработку. Обладает равномерной структурой;Пенофол представляет из себя многослойный утепляющий пласт.

В составе присутствует вспененный полиэтилен. Поверхность пластины покрывается фольгой для обеспечения отражения.Для теплоизоляции могут применяться сыпучие типы сырья. Это бумажные гранулы или перлит.Они имеют стойкость к влаге и к огню.

А из органических разновидностей можно рассмотреть волокно из древесины, лен или пробковое покрытие. При выборе, особое внимание уделяйте таким показателям как экологичность и пожаробезопасность.ОБРАТИТЕ ВНИМАНИЕ! При конструировании теплоизоляции, важно продумать монтаж гидроизолирующей прослойки. Это позволит избежать высокой влажности и повысит сопротивляемость теплообмену.Таблица теплопроводности строительных материалов: особенности показателей.Таблица теплопроводности строительных материалов содержит показатели различных видов сырья, которое применяется в строительстве.

Используя данную информацию, вы можете легко посчитать толщину стен и количество утеплителя.Как использовать таблицу теплопроводности материалов и утеплителей?В таблице сопротивления теплопередаче материалов представлены наиболее популярные материалы. Выбирая определенный вариант теплоизоляции важно учитывать не только физические свойства, но и такие характеристики как долговечность, цена и легкость установки.Знаете ли вы, что проще всего выполнять монтаж пенооизола и пенополиуретана.Они распределяются по поверхности в виде пены. Подобные материалы легко заполняют полости конструкций.

При сравнении твердых и пенных вариантов, нужно выделить , что пена не образует стыков.Значения коэффициентов теплопередачи материалов в таблице.При произведении вычислений следует знать коэффициент сопротивления теплопередаче. Данное значение является отношением температур с обеих сторон к количеству теплового потока. Для того чтобы найти теплосопротивление определенных стен и используется таблица теплопроводности.

Все расчеты вы можете провести сами. Для этого толщина прослойки теплоизолятора делится на коэффициент теплопроводности.Данное значение часто указывается на упаковке, если это изоляция.

Материалы для дома измеряются самостоятельно. Это касается толщины, а коэффициенты можно отыскать в специальных таблицах.Коэффициент сопротивления помогает выбрать определенный тип теплоизоляции и толщину слоя материала. Сведения о паропроницаемости и плотности можно посмотреть в таблице.При правильном использовании табличных данных вы сможете выбрать качественный материал для создания благоприятного микроклимата в помещении.

опубликовано econet.ruP.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econetВ продаже доступно много строительных материалов, использующихся для повышения свойств сооружения сохранять тепло – утеплителей. В конструкции дома он может применяться практически в каждой ее части: от фундамента и до чердака. Далее пойдет речь об основных свойствах материалов, способных обеспечить необходимый уровень теплопроводности объектов различного назначения, а также будет приведено их сравнение, в чем поможет таблица.

Основные характеристики утеплителей

Соотношение качества утеплителя, в зависимости от его толщины

При выборе утеплителей нужно обращать внимание на разные факторы: тип сооружения, наличие воздействия высоких температур, открытого огня, характерный уровень влажности. Только после определения условий использования, а также уровня теплопроводности применяемых материалов для сооружения определенной части конструкции, нужно смотреть на характеристики конкретного утеплителя:

Теплопроводность.

От этого показателя напрямую зависит качество проведенного утеплительного процесса, а также необходимое количество материала для обеспечения желаемого результата. Чем ниже теплопроводность, тем эффективнее использование утеплителя.Влагопоглощение. Показатель особо важен при утеплении внешних частей конструкции, на которые может периодически воздействовать влага.

К примеру, при утеплении фундамента в грунтах с высокими водами или повышенным уровнем содержания воды в своей структуре.Толщина. Применение тонких утеплителей позволяет сохранить внутреннее пространство жилого сооружения, а также напрямую влияет на качество утепления.Горючесть. Это свойство материалов особенно важно при использовании для понижения теплопроводной способности наземных частей сооружения жилых домов, а также зданий специального назначения.

Качественная продукция отличается способностью к самозатуханию, не выделяет при воспламенении ядовитых веществ.Термоустойчивость. Материал должен выдерживать критические температуры. К примеру, низкие температуры при наружном использовании.Экологичность.

Нужно прибегать к использованию материалов безопасных для человека. Требования к этому фактору может изменяться в зависимости от будущего назначения сооружения.Звукоизоляция. Это дополнительное свойство утеплителей в некоторых ситуациях позволяет добиться хорошего уровня защиты помещения от шума, а также посторонних звуков.

Когда используется при сооружении определенной части конструкции материал с низкой теплопроводностью, то можно покупать самый дешевый утеплитель (если это позволят предварительные расчеты).

Важность конкретной характеристики напрямую зависит от условий использования и выделенного бюджета.

Сравнение популярных утеплителей

СРЕДНЯЯ ТОЛЩИНА ТЕПЛОИЗОЛЯЦИИ ДЛЯ РАЗЛИЧНЫХ СТЕНОВЫХ КОНСТРУКЦИЙТеплоизоляционный материалКирпичная кладка (полтора кирпича)Газобетон 30 смДеревянный брус 30 смКаркас из OSBЭкотермикс7 смЗ см5 см10 смМинеральная вата13 см8 см10 см15 смПенополистирол12 см7 см8 см13 смПеностекло11 см6,5 см7 см13 см

Давайте рассмотрим несколько материалов, применяемых для повышения энергоэффективности сооружений:

Минеральная вата. Производится из естественных материалов. Устойчива к огню и отличается экологичностью, а также низкой теплопроводностью.

Но невозможность противостоять воздействию воды сокращает возможности использования.Пенопласт. Легкий материал с отличными утеплительными свойствами. Доступный, легко устанавливается и влагоустойчив.

Недостатки: хорошая воспламеняемость и выделение вредных веществ при горении. Рекомендуется его использовать в нежилых помещениях.Бальзовая вата. Материал практически идентичный минвате, только отличается улучшенными показателями устойчивости к влаге.

При изготовлении его не уплотняют, что значительно продлевает срок службы.Пеноплэкс. Утеплитель хорошо противостоит влаге, высоким температурам, огню, гниению, разложению. Отличается отличными показателями теплопроводности, прост в монтаже и долговечен.

Можно использовать в местах с максимальными требованиями способности материала противостоять различным воздействиям.Пенофол. Многослойный утеплитель естественного происхождения. Состоит из полиэтилена, предварительно вспененного перед производством.

Может иметь различные показатели пористости и ширины. Часто поверхность покрыта фольгой, благодаря чему достигается отражающие эффект. Отличается легкостью, простотой монтажа, высокой энергоэффективностью, влагостойкостью, небольшим весом.

Коэффициент теплопроводности размерность

Выбирая материал для использования в непосредственной близости с человеком, необходимо особое внимание уделять его характеристикам экологичности и пожаробезопасности. Также в некоторых ситуациях рационально покупать более дорой утеплитель, который будет обладать дополнительными свойствами влагозащиты или звукоизоляции, что в окончательном счете позволяет сэкономить.

Сравнение с помощью таблицы

NНаименованиеПлотностьТеппопроводностьЦена , евро за куб.

м.Затраты энергии накг/куб. мминмаксЕвросоюзРоссияквт*ч/куб. м.1целлюлозная вата30-700,0380,04548-9615-3062древесноволокнистая плита150-2300,0390,052150800-14003древесное волокно30-500,0370,05200-25013-504киты из льняного волокна300,0370,04150-200210305пеностекло100-1500.050,07135-16816006перлит100-1500,050.062200-40025-302307пробка100-2500,0390,05300808конопля, пенька35-400,040.041150559хлопковая вата25-300,040,0412005010овечья шерсть15-350,0350,0451505511утиный пух25-350,0350,045150-20012солома300-4000,080,1216513минеральная (каменная) вата20-800.0380,04750-10030-50150-18014стекповопокнистая вата15-650,0350,0550-10028-45180-25015пенополистирол (безпрессовый)15-300.0350.0475028-7545016пенополистирол экструзионный25-400,0350,04218875-9085017пенополиуретан27-350,030,035250220-3501100

Показатель теплопроводных свойств является основным критерием при выборе утеплительного материала. Остается только сравнить ценовые политики разных поставщиков и определить необходимое количество.

Утеплитель – один из основных способов получить сооружение с необходимой энергоэффективностью. Перед его окончательным выбором точно определите условия использования и, вооружившись приведенной таблицей, совершите правильный выбор.

(1оценок, среднее: 5,00из 5)Загрузка…Читайте по теме

    Дата: 11-04-2015Просмотров: 263Комментариев: Рейтинг: 64

Строительство любого дома, будь то коттедж или скромный дачный домик, должно начинаться с разработки проекта. На этом этапе закладывается не только архитектурный облик будущего строения, но и его конструктивные и теплотехнические характеристики.

Схема теплопроводности и толщины материалов.

Основной задачей на этапе проекта будет не только разработка прочных и долговечных конструктивных решений, способных поддерживать наиболее комфортный микроклимат с минимальными затратами. Помочь определиться с выбором может сравнительная таблица теплопроводности материалов.

Понятие теплопроводности

В общих чертах процесс теплопроводности характеризуется передачей тепловой энергии от более нагретых частиц твердого тела к менее нагретым. Процесс будет идти до тех пор, пока не наступит тепловое равновесие. Другими словами, пока не сравняются температуры.

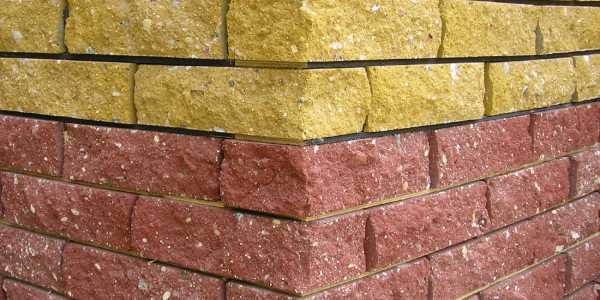

Коэффициент теплопроводности кирпичей.

Применительно к ограждающим конструкциям дома (стены, пол, потолок, крыша) процесс теплопередачи будет определяться временем, в течение которого температура внутри помещения сравняется с температурой окружающей среды.

Чем более продолжителен по времени будет этот процесс, тем помещение будет более комфортным по ощущениям и экономичным по эксплуатационным расходам.

Численно процесс переноса тепла характеризуется коэффициентом теплопроводности. Физический смысл коэффициента показывает, какое количество тепла за единицу времени проходит через единицу поверхности. Т.е. чем выше значение этого показателя, тем лучше проводится тепло, значит, тем быстрее будет происходить процесс теплообмена.

Соответственно, на этапе проектных работ необходимо спроектировать конструкции, теплопроводность которых должна иметь по возможности наименьшее значение.

Вернуться к оглавлению

Теплопроводность материалов, используемых в строительстве, зависит от их параметров:

Зависимость теплопроводности газобетона от плотности.

Пористость — наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом.

Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.Структура пор — малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.Плотность — при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии.

В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.Влажность — значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.Влияние температуры на теплопроводность материала отражается через формулу:

λ=λо*(1+b*t), (1)

где, λо — коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;

b — справочная величина температурного коэффициента;

t — температура.

Вернуться к оглавлению

Из понятия теплопроводности напрямую вытекает понятие толщины слоя материала для получения необходимого значения сопротивления теплового потока. Тепловое сопротивление — нормируемая величина.

Упрощенная формула, определяющая толщину слоя, будет иметь вид:

Таблица теплопроводности утеплителей.

H=R/λ, (2)

где, H — толщина слоя, м;

R — сопротивление теплопередаче, (м2*°С)/Вт;

λ — коэффициент теплопроводности, Вт/(м*°С).

Данная формула применительно к стене или перекрытию имеет следующие допущения:

    ограждающая конструкция имеет однородное монолитное строение;используемые стройматериалы имеют естественную влажность.

При проектировании необходимые нормируемые и справочные данные берутся из нормативной документации:

    СНиП23-01-99 — Строительная климатология;СНиП 23-02-2003 — Тепловая защита зданий;СП 23-101-2004 — Проектирование тепловой защиты зданий.

Вернуться к оглавлению

Принято условное разделение материалов, применяемых в строительстве, на конструкционные и теплоизоляционные.

Конструкционные материалы применяются для возведения ограждающих конструкций (стен, перегородок, перекрытий). Они отличаются большими значениями теплопроводности.

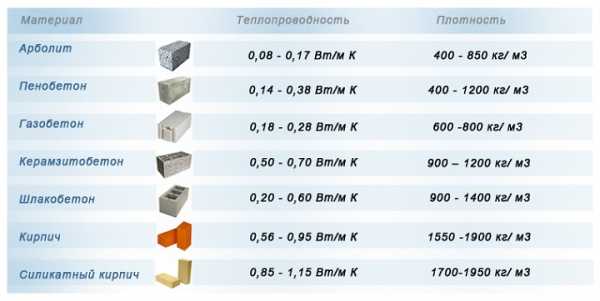

Значения коэффициентов теплопроводности сведены в таблицу 1:

Таблица 1

МатериалКоэффициент теплопроводности, Вт/(м*°С).Пенобетон(0,08 — 0,29) — в зависимости от плотностиДревесина ели и сосны(0,1 — 0,15) — поперек волокон0,18 — вдоль волоконКерамзитобетон(0,14-0,66) — в зависимости от плотностиКирпич керамический пустотелый0,35 — 0,41Кирпич красный глиняный0,56Кирпич силикатный0,7Железобетон1,29

Подставляя в формулу (2) данные, взятые из нормативной документации, и данные из Таблицы 1, можно получить требуемую толщину стен для конкретного климатического района.

При выполнении стен только из конструкционных материалов без использования теплоизоляции их необходимая толщина (в случае использования железобетона) может достигать нескольких метров. Конструкция в этом случае получится непомерно большой и громоздкой.

Допускают возведение стен без использования дополнительного утепления, пожалуй, только пенобетон и дерево. И даже в этом случае толщина стены достигает полуметра.

Теплоизоляционные материалы имеют достаточно малые величины значения коэффициента теплопроводности.

Основной их диапазон лежит в пределах от 0,03 до 0,07 Вт/(м*°С). Наиболее распространенные материалы — это экструдированный пенополистирол, минеральная вата, пенопласт, стекловата, утепляющие материалы на основе пенополиуретана. Их использование позволяет значительно снизить толщину ограждающих конструкций.

Вернуться к оглавлению

Схема сравнения теплопроводности стен из газобетона и кирпича.

При проектировании и производстве строительных работ необходимо учитывать возможные пути теплопотерь:

    30-40% потерь тепла приходится на поверхность стен;20-30% — через межэтажные перекрытия и крышу;около 20% потерь приходится на поверхность, занимаемую оконными и дверными проемами;приблизительно 10% тепла уходит из помещения через плохо утепленные полы.

Важным фактором при учете теплопроводности в строительстве является обеспечение надлежащей ветро- и пароизоляции.

В наибольшей степени это справедливо для пористых утеплителей. Т.е. при ограничении доступа влаги внутрь конструкций (как извне, так и снаружи) сопротивление теплопередачи будет выше. Утеплитель будет более эффективно работать, соответственно, потребуется меньшая толщина конструкций.

В идеале стены и перекрытия должны выполняться из теплоизоляционных материалов.

Однако они обладают низкой конструкционной прочностью, что ограничивает широту их применения. Возникает необходимость выполнять основные несущие конструкции из кирпича, дерева, пенобетонных блоков и т. п.

Наиболее распространенным вариантом конструкций домов, встречающимся на практике, является комбинация несущей конструкции и теплоизоляции.

Здесь можно различить:

Сравнение теплопроводности соломобетонных блоков с другими материалами.

Каркасный вариант строительства — основной каркас, обеспечивающий пространственную жесткость, выполняется из деревянных досок или брусьев. Утеплитель укладывается в межстоечное пространство.

В некоторых случаях для достижения требуемых показателей по энергоэффективности осуществляется дополнительное утепление снаружи каркаса.Возведение стен дома из кирпича, пористых бетонных блоков, дерева — утепление осуществляется по наружной поверхности. Слой утеплителя компенсирует избыточную теплопроводность основного стенового материала. С другой стороны материал основной стены несет на себе нагрузки, компенсируя малую механическую прочность утеплителя.

Аналогичные закономерности будут справедливы при возведении межэтажных перекрытий и кровельных конструкций.

Таким образом, используя комбинацию материалов с требуемыми значениями коэффициентов теплопроводности, можно получить оптимальные по свойствам и толщине ограждающие конструкции здания.

Источники:

  • econet.ru
  • jsnip.ru
  • ostroymaterialah.ru

blog-potolok.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
