ЧПУ станок для резки пенопласта

Есть такой раздел ЧПУ станков как пенорезки. На нашем сайте уже публиковались материалы о подобных станках, это подвесная ЧПУ пенорезка.

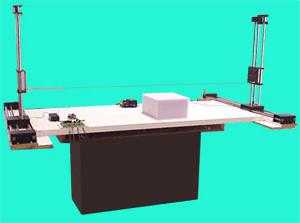

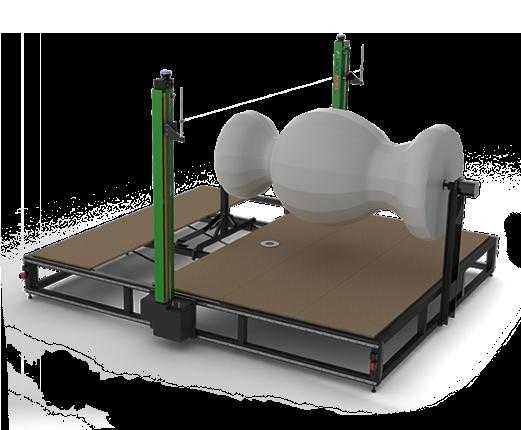

А сегодня я хочу опубликовать небольшой обзор о самодельном ЧПУ станке для резки пенопласта струной.

Особенностью пенорезок являет то, что при работе они не встречают сопротивление материала, а значит можно делать конструкцию достаточно легкой, без тяжелой столешницы, а в случае изготовления больших деталей, так же ставить ходовые винты с большим шагом.

Пенорезка, о которой я хочу рассказать, изготовлена из алюминиевых профилей.

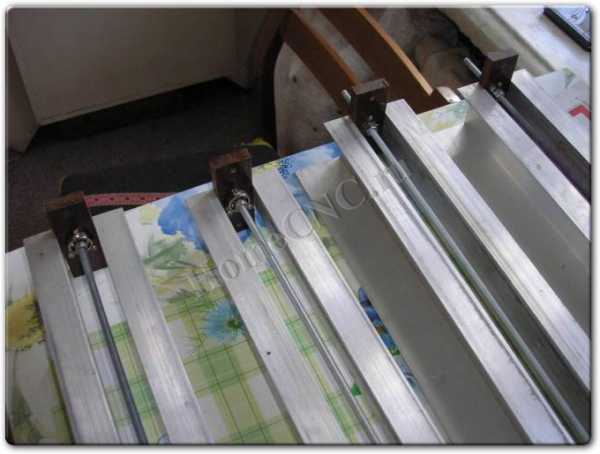

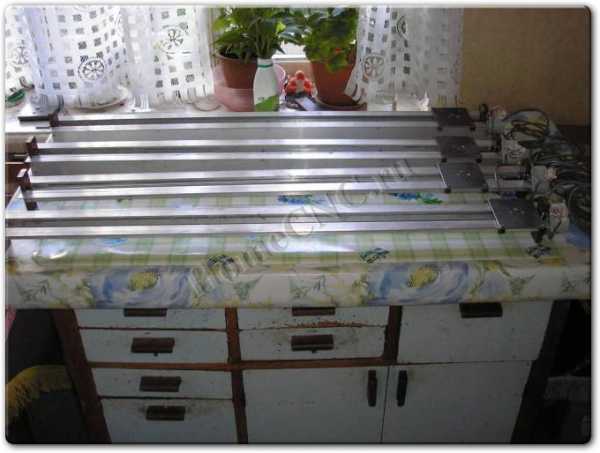

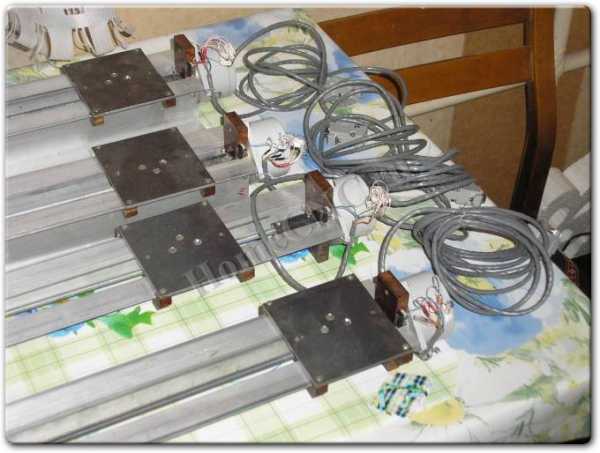

Делается четыре одинаковых оси, на них устанавливаются шаговые двигатели. На ходовой винт крепиться гайка и площадка. Ходовая часть достаточно проста в изготовлении, вы можете посмотреть статьи Простой самодельный станок ЧПУ и Механика ЧПУ станка, где я останавливался на этих деталях подробнее.

Можно применить и гибкую передачу в этом типе станков.

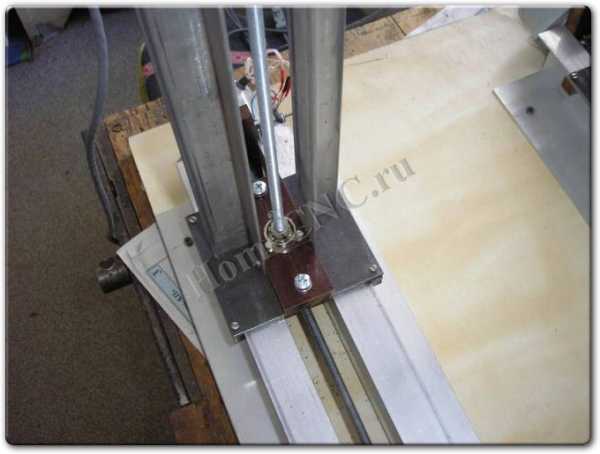

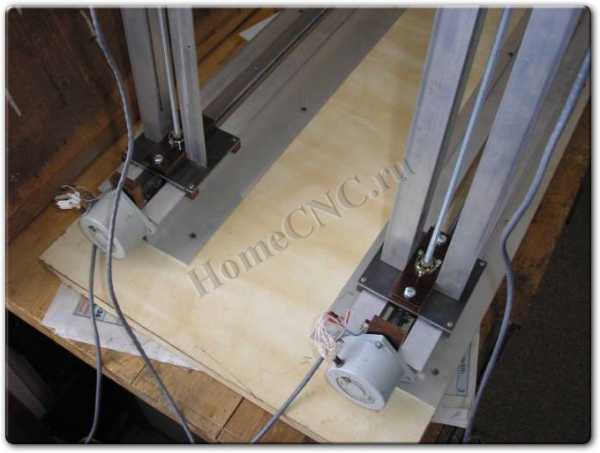

С обратной стороны осей используется текстолитовая площадка для крепления направляющих, которые служат одновременно и конструкцией осей. на них закреплен второй конец ходовой оси.

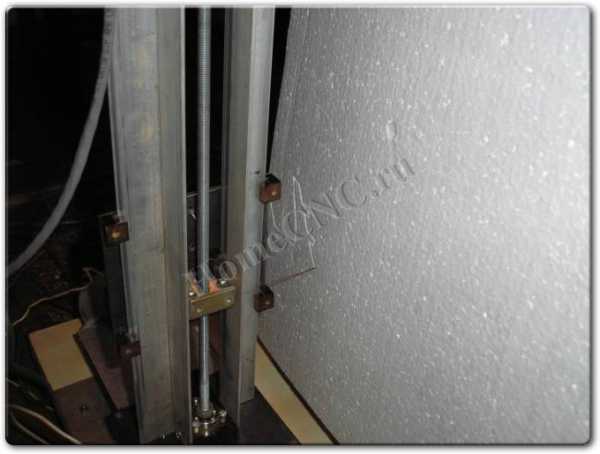

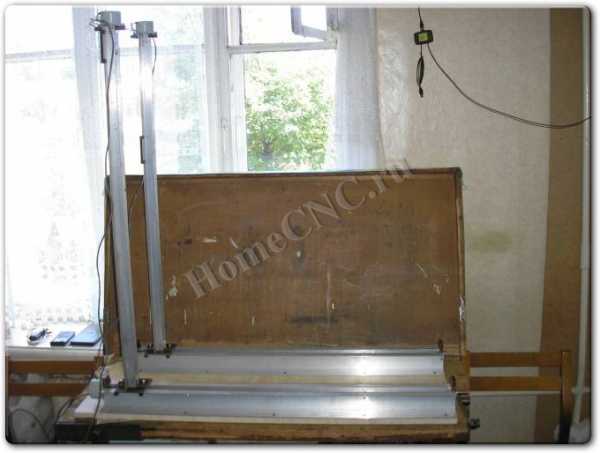

В рабочем состоянии вертикальные оси крепятся к горизонтальным, а те, в свою очередь, фиксируются или на куске фанеры шурупами или прямо на столе с помощью струбцин.

Как видите - в ЧПУ станке для резки пенопласта нет ничего сложного. Это самая простоя конструкция из всех разновидностей ЧПУ станков.

Резка пенопласта производиться с помощью нагретой электрическим током нихромовой проволоки. Можно использовать спираль для электроплиток, которую продают в хозяйственных магазинах. Необходимо только учитывать, что при нагреве нихром расширяется и крепить режущую нихромовую нить через пружину. Можно использовать и подвесной лук, как в статье Подвесная ЧПУ пенорезка.

Удачи в изготовлении ЧПУ станков своими руками!

Самодельный ЧПУ станок

homecnc.ru

Станок для резки пенопласта

Упорядоченность и однородность структуры полистиролов высокой плотности делает тяжелые сорта пенопласта идеальным материалом для изготовления всевозможных моделей, поделок, элементов дизайна. Иногда нужно просто разрезать лист пенопласта в продольном направлении, что вручную сделать, оказывается, не так просто. Если предстоит располовинить с десяток толстых плит, существенно упростить задачу можно, сделав станок для резки пенопласта своими руками. На строительство такого аппарата уйдет максимум несколько часов, но зато резку пенопласта можно выполнять в неограниченном количестве.

Обработка пенопластовых блоков или листов возможна двумя способами:

Совет! При любом способе резки пенопласта образуется большое количество пенопластовой пыли или продуктов термического разложения пенополистиролов при контакте с раскаленной поверхностью, поэтому нужно будет сделать отбор пыли пылесосом или мощным вытяжным вентилятором.

Любые другие способы резки, например, острозаточенным ножом, расплавлением спиртоацетоновыми смесями или лазерным лучом, оказываются либо непроизводительными, либо малоэффективными. Мало того, если требуется разрезать лист вдоль плоскости другим способом, кроме как станком с проволокой, сделать это с надлежащим уровнем качества практически невозможно.

Благодаря очень низкой теплопроводности и небольшой температуре плавления пенопласт довольно легко можно резать даже не раскалённой, а просто разогретой до температуры плавления металлической режущей кромкой или проволокой. Поэтому приведенная ниже схема станка не представляет особой опасности для окружающей среды и человека, но работать на нем следует с осторожностью, из-за риска получить ожог.

Станок для резки пенопласта нихромом

Конструктивно аппарат для резки пенопласта состоит из четырех основных деталей:

  • Станины с опорами для натяжения проволоки;
  • Блока питания;
  • Нихромовой проволоки с системой натяжения.
  • Наилучшим материалом для изготовления станины станка будет толстая фанера и планки из стеклотекстолита или гетинакса. Устройство станка приведено ниже.

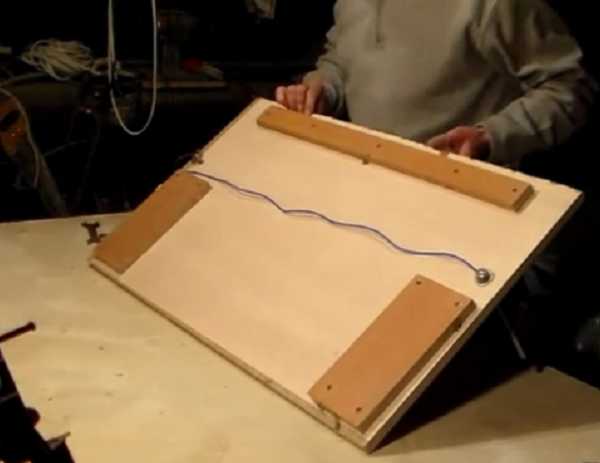

    Для удобства работы станина изготавливается из листа фанеры шириной не менее 60 см. На краях рабочей плоскости станка на стеклотекстолитовых опорах крепятся две резьбовые шпильки высотой 150 мм.

    С обратной стороны фанерного основания к одной из шпилек подключается первый контакт от блока питания.

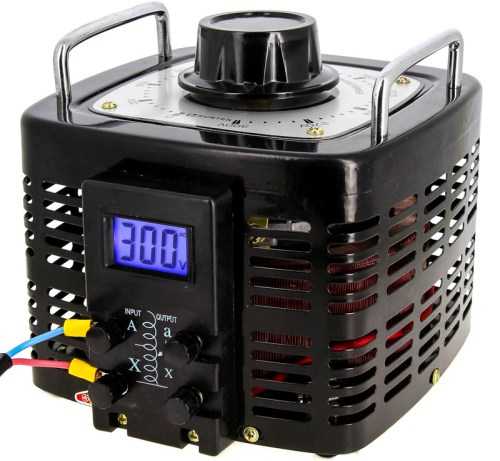

    Совет! В качестве блока питания лучше всего использовать обычный ЛАТР.

    Пенопласт можно резать металлическим ножом, разогретым до 270-300оС. Чтобы обеспечить хорошую скорость резки, нихромовую нить необходимо разогревать до 500оС. Реальные условия и температуру резки на станке придется подбирать регулировкой ЛАТРом рабочего напряжения.

    В качестве рабочего инструмента используется нихромовая проволока 0,7-1 мм. Ее закрепляют на стойках-шпильках станка с помощью натяжной пружины, при этом второй контакт необходимо закрепить, как на фото, к «уху» проволоки. Если медную жилу просто прикрутить к пружине или шпильке станка, то в процессе работы ток разогреет пружинную сталь, и через определенный промежуток времени система натяжения выйдет из строя.

    Оптимальным решением для крепления нихромовой нитки будет использование керамических фаянсовых бочонков, применяемых для навесного монтажа электропроводки. В этом случае раскаленная нить не передает часть тепла на стальные стойки, соответственно, не образуются холодные зоны проволоки в местах крепления.

    Для резки нихромом потребуется ток силой не менее 10А, для провода диаметром в 0,7 мм и длиной 60 см рабочее напряжение составит 18-20В, проволоку толщиной в 1мм нужно подключать к 12В. При запуске станка необходимо ЛАТРом установить 50% рабочее напряжение и плавно поднимать его поворотом рукоятки на блоке питания. Как только цвет нихромовой проволоки станет приобретать темно-малиновый цвет, можно приступать к резке.

    Если крепления нихромовой нитки сделать скользящими, то можно выполнить резку пенопласта под углом, как на фото.

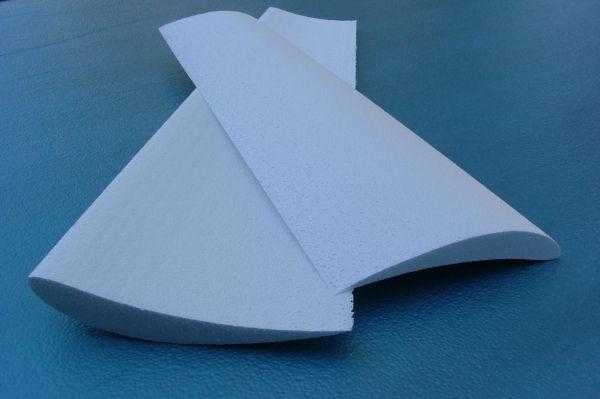

    После резки поверхность пенопласта далека от идеала и напоминает шероховатую необработанную обрезную доску. Такие плиты легко приклеиваются монтажной пеной или битумной мастикой к кирпичу, бетону или даже к металлу.

    Станок для механической резки пенопласта

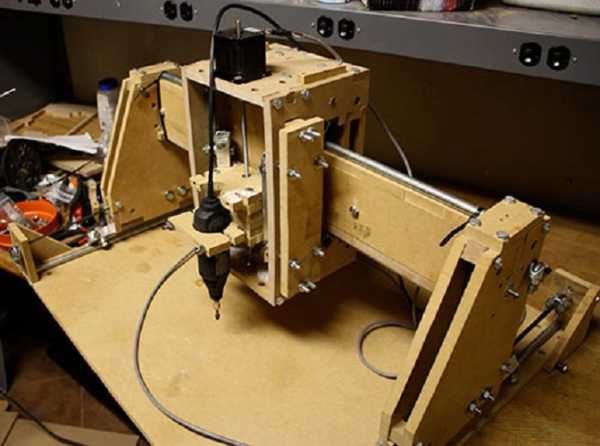

    Более интересным проектом является аппарат для фигурной резки пенопласта. Учитывая небольшое усилие, необходимое для резки мягкого пенопласта, можно сделать станок для резки пенопласта с чпу из покупных деталей. Ориентировочная стоимость приобретенных компонентов составляет 650 долл.

    Основу станка составляет корпус, собранный из фанерной плиты, толщиной 15 мм. Для изготовления корпуса основные детали распечатываются на принтере и переводятся с бумаги на фанерную основу. Детали станка можно выфрезеровать или вырезать обычным электролобзиком.

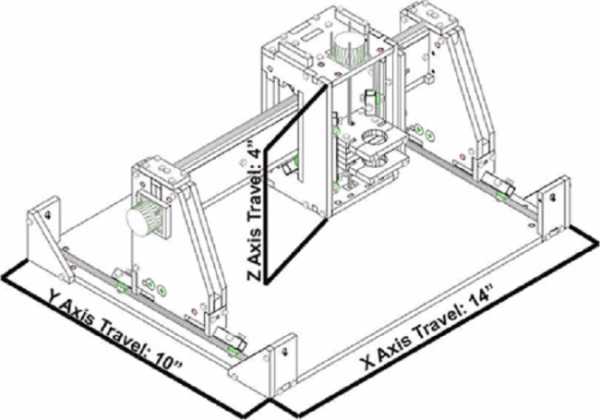

    После резки деталей корпус собирается по приведенной ниже схеме. Все детали склеиваются последовательно с помощью полиуретанового клея и соединяются креплениями болт-гайка М8. Верхний люнет и рабочий стол станка дополнительно укрепляется с помощью алюминиевых уголков.

    Станок обеспечивает резку в трех направлениях, поэтому используется система ременных приводов от трех шаговых двигателей. Управление двигателями осуществляется с помощью программируемого контроллера и ноутбука. Для направляющих реек используются стальные, хромированные или никелированные трубки, диаметром 12 мм. Пластиковые или алюминиевые направляющие не подходят, идеальным материалом являются латунные трубки.

    В качестве рабочего исполнительного инструмента используется ручной гравер или высокооборотный двигатель постоянного тока, мощностью не менее 40 Вт. Из-за мягкой поверхности для резки пенопласта нужно использовать рабочий инструмент, рассчитанный на высокую скорость вращения. Для резки пенопласта можно использовать хромкобальтовые дисковые и концевые фрезы с рабочими оборотами 7-8 тыс. Для чистовой шлифовки модели скорость вращения должна достигать не менее 15 тыс. об/мин.

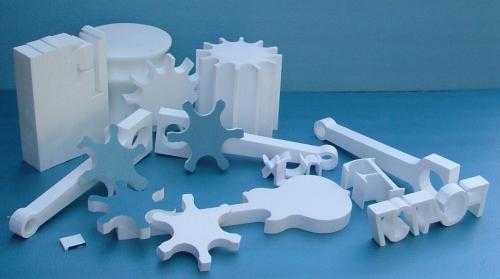

    С помощью станка можно выполнять фигурную резку и гравировку самых сложных криволинейных узоров, делать надписи и резать детали к всевозможным декоративным покрытиям. Скорость резки пенопласта при ширине шва в 4 мм и глубине резки 15 мм составляет 30 см/мин.

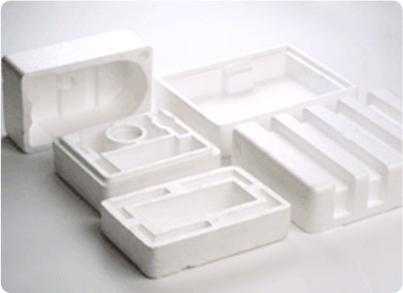

    Станок может использоваться как для фрезеровки и резки пенопластовых блоков, так и фанеры, брусков из мягких пород древесины, липы, тополя, березы, осины. Качество поверхности и производительность определяются мощностью двигателя, в среднем на доводку вырезанной «в черновую» модели уходит 60-90 минут.

    Заключение

    Кроме перечисленных вариантов, для резки пенопласта нередко используют ленточные станки для распиловки пиломатериалов. Ширина реза составляет всего 1 мм, что сопоставимо с параметрами резки на самодельном терморезаке. Ширина пенопластовой плиты, которую можно разрезать на таком станке, достигает 40-50 см, скорость резки 10 см/с.

    obrawa.ru

    Станки для резки пенопласта своими руками

    Домашний уют 5 августа 2015

    Пенопласт используется сегодня во многих отраслях строительства и промышленности. С его помощью можно обустроить тепло- и гидроизоляцию, сформировать декоративные покрытия, багеты, а также многое другое. В качестве единственной проблемы, которая возникает при работе с данным материалом, выступает необходимость правильного раскроя. Станки для резки пенопласта можно приобрести в магазине, но гораздо дешевле будет выполнить такое оборудование самостоятельно.

    Изготовление конструкции для резки листов пенопласта

    Для того чтобы получить чистый и ровный срез, нужно использовать соответствующее оборудование. В качестве выхода может послужить горячая сталь, однако использовать ее в домашних условиях весьма проблематично. Остается только одно решение, которое выражено в самостоятельном изготовлении станка.

    Подготовительные работы

    Для того чтобы изготовить станок для фигурной резки пенопласта, необходимо подготовить определенные материалы и инструменты. Понадобится стол, к которому предъявляются определенные требования, таким образом, каждая из его сторон не должна оказаться меньше двух метров. Мастер должен подготовить стальные пружины, которые имеют низкое сопротивление тока. В работе никак не обойтись без трансформатора, который способен преобразовывать ток с 220 на 24 вольта. Следует использовать струну с высоким сопротивлением, если в наличии имеется старый обогреватель, то этот элемент может быть позаимствован из данного оборудования. Мастеру будет необходимым и регулятор высоты струны, в роли которого возможно применить две балки. Между ними станет перемещаться режущая струна, которая имеет держатель. Трансформатор может понадобиться не в каждом случае. Это будет зависеть от того, какой материал будет лежать в основе струны.

    Видео по теме

    Безопасность использования

    Если станок для 3d резки пенопласта изготавливается с пользованием хромированной струны, то допустимым будет ток в 220 вольт. Но, работая с подобным разрядом, необходимо соблюдать правила безопасности. Если использовать разряд в 24 вольта, то опасность для жизни отсутствует. Он будет несущественным. Необходимо помнить о том, что станок для резки пенопласта, который использует в работе раскаленную сталь, будет функционировать, а в воздух будут выделяться токсичные пары, это указывает на необходимость использования защитной маски. Работать при этом нужно в хорошо проветриваемом помещении. Предпочтительнее производить работы по резке на улице.

    Рекомендации специалиста по изготовлению станка

    Изготавливая станок для резки пенопласта, вы можете не найти стола, параметры которого соответствуют вышеприведенным. В роли основания в этом случае можно использовать полотно ДСП, доску или фанеру. Технология проведения работ по сборке станка предполагает использование нихромовой проволоки, которая должна быть зафиксирована к пружинам, последние из них необходимо надеть на винты, а последний из них вкрутить в специальные стойки. Стальные стойки предварительно нужно запрессовать в крышку стола. Высота стойки и толщина основания будут зависеть от предпочтений и нужд владельца. Если толщина полотна будет равна 1, 8 см, а высота стойки составит 2, 8 см, то в полностью вкрученном состоянии винт не будет способен пройти полотно насквозь. Тогда как если его полностью выкрутить, то он сможет нарезать полотно, толщина которого равна 5 см.

    Изменение параметров станка

    Изготавливая станки для резки пенопласта, необходимо учесть тот момент, что в будущем возникнет необходимость производить нарезку более толстых полотен материалов, при этом короткие винты можно будет выкрутить и установить на их место более длинные. Для того чтобы произвести запрессовку, в основании нужно сделать отверстие. Его диаметр должен оказаться меньше данного показателя, свойственного стойке, разница должна составить 0,5 миллиметра. Изготавливая станки для резки пенопласта, стойки нужно вбить молотком в отверстия, но для облегчения процедуры необходимо обработать острые кромки торцов с помощью наждачной бумаги. Перед тем как приступать к вкручиванию винта в стойку, нужно выпилить под его шляпкой канавку. Для того чтобы это осуществить, необходимо зажать его конец шуруповертом, тогда как под головку следует проложить тонкий напильник, а после задействовать вращение. Канавка необходима для того, чтобы укрепить в одном положении проволоку, которая может перемещаться при корректировке. Для того чтобы проволока не провисала, удлинившись после нагревания, ее нужно зафиксировать к пружинам, а уже после к винтам. Выполняя станки для резки пенопласта, нужно подготовить все крепежные элементы, а после укрепить нихромовую проволоку. Для того чтобы обеспечить надежный контакт между ней и токопроводящим проводом, нужно применить технологию, которая называется "раскрутка с обжатием". Медный провод должен иметь сечение не меньше 1,45 кв.мм.

    Заключительные работы

    На следующем этапе нужно снять изоляцию с окончания проводов на 2 сантиметра. Медные проводники должны быть накручены на проволоку в тех зонах, где она зафиксирована к пружине. Конец проволоки следует придерживать плоскогубцами, а после обмотать вокруг проводника. Для того чтобы обеспечить возможность корректировки толщины резки полотна, необходимо сделать отвод токопроводящих проводников. Исключить провисание проводов нужно методом проделывания в основании отверстия, через которое пропускается отрезок и фиксируется с обратной стороны поверхности с помощью скоб. Если вами будет производиться резка пенопласта, станок своими руками может быть с легкостью изготовлен. Провода при проведении процесса должны быть сложены вместе в виде жгута, это исключит их спутывание. На концах проводов нужно укрепить клеммы, чтобы появилась возможность подсоединить их к источнику питания.

    В заключение

    Если вы самостоятельно решили изготовить ЧПУ станок для резки пенопласта, то его вам будет вполне достаточно для использования в домашних условиях, если только вы не собираетесь наладить производственную линию. Скорость движения полотна при резке не должна быть излишне высокой. Если мотор работает очень быстро, тогда это станет способствовать крошению материала. Допустить этого никак нельзя, так как в данном случае не будет целесообразно изготавливать и использовать станок автоматического типа. Ведь для проведения работ все же придется потратить определенное количество сил и времени. Это необходимо учесть при выборе составляющих будущей конструкции.

    Источник: fb.ru Домашний уют
    Самодельный станок для заточки ножей своими руками: схема, инструкция, особенности изготовления

    Каждому мужчине в доме будет полезен удобный станок для заточки ножей своими руками. Ведь зачастую о хозяине судят по тому, насколько остер этот кухонный инструмент.Существует множество приемов при затачивании ...

    Домашний уют
    Станок для холодной ковки своими руками. Станки для холодной ковки самодельные

    Холодная ковка – это обработка металла без его доведения до высоких температур. В отличие от горячей, холодная не предусматривает установки горна, именно поэтому такой метод и пользуется широкой популярностью у ...

    Новости и общество
    Как сделать станок для пристрелки карабина своими руками?

    Перед эксплуатацией любого стрелкового оружия необходимо определить его характеристики. Справиться с этим можно при помощи процедуры пристрелки. Выполняя ее вручную, невозможно получить точные результаты. Поэтому сего...

    Бизнес
    Станок для гибки металла своими руками: особенности, чертежи и рекомендации

    Чаще всего для работы с металлическими заготовками человеку требуется станок для гибки металла. Это довольно простое устройство, однако его пользу трудно переоценить. Кроме того, изготовить его своими руками вполне ре...

    Домашний уют
    Гибка арматуры своими руками. Станки для гибки и резки арматуры своими руками

    Гибка арматуры - это процесс изменения формы материала с сохранением прочностных характеристик при использовании механического воздействия. Так можно получить стержни, отгибы, элементы в виде спиралей и других форм. Т...

    Домашний уют
    Как сделать резак для пенопласта своими руками?

    Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией. Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном сл...

    Домашний уют
    Гидроабразивная резка металла своими руками. Оборудование для гидроабразивной резки металла

    Новые высокотехнологичные способы обработки материалов нередко базируются на принципах естественных природных явлений. Гидроабразивная методика как раз к таким и относится, повторяя процесс эрозии. Суть ее заключается...

    Автомобили
    Рейтинг активной пены для мойки автомобиля. Пена для мойки автомобиля "Керхер": отзывы, инструкция, состав. Пена для мойки автомобиля своими руками

    Давно известно, что хорошо очистить от сильной грязи машину простой водой невозможно. Как ни старайся, все равно не добиться желаемой чистоты. Для того чтобы удалить грязь из труднодоступных мест, используются особые ...

    Автомобили
    Материал для шумоизоляции. Шумоизоляция своими руками: какие материалы требуются?

    Снижение уровня воздействия сторонних звуков является необходимым условием в обеспечении комфорта. Для достижения нормализации шумовых показателей используются специальные материалы – изоляторы и подавители. В з...

    Автомобили
    Оборудование для заправки автокондиционеров своими руками

    В каждом автомобиле имеется кондиционер, который представляет собой базу для любой системы климат-контроля. Он фильтрует воздух, делает его теплее или прохладнее в зависимости от погодных условий. Соответственно, без ...

    monateka.com

    Станок для резки пенопласта - Сделай сам - Инструкции - Инструкции - Призма

    Приспособление для резки пенопласта

    Для данной конструкция термостанка для резки пенопласта

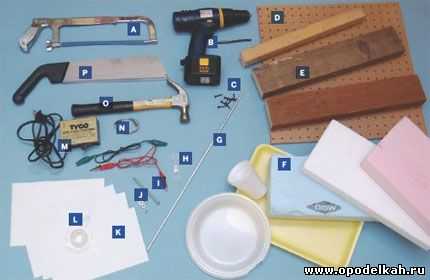

    Вам понадобятся:


    A. Ножовка
    B. Дрель
    C. Шурупы и гвозди
    D. Перфорированный оргалит
    E. Деревянные бруски
    F. Пенопласт
    G. Алюминиевый прут
    H. Супер клей
    I. Провода с "крокодильчиками"
    J. Болт и четыре гайки
    K. Картон (для шаблонов)
    L. Скотч
    M. Блок питания
    N. Проволока из нихрома
    O. Молоток
    P. Пила

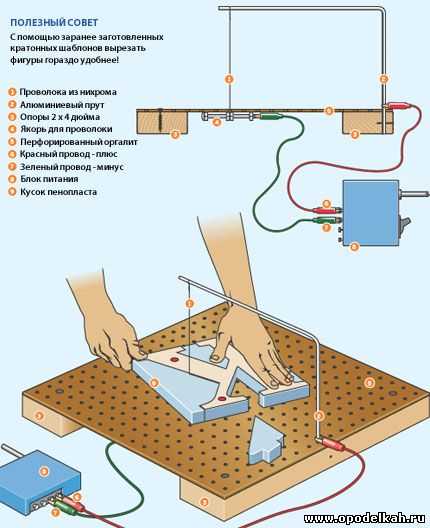

    Схема:




    1. Основа инструмента
    а) Отрежьте квадратный кусок оргалита размером 45 на 45 сантиметров. Затем, из брусков сделайте опоры толщиной 5 см.



    б) Прикрепите доску к опорам шурупами. С одной из сторон просверлите дырку в оргалите. В нее мы потом вставим алюминиевый прут.

    2. Сгибание и установка алюминиевого прута
    а) Возьмите кусок алюминиевого прута длиной ровно 50 см. Отмерьте от его конца 30 см и согните его в этом месте под углом 90 градусов. Затем, вставьте прут в дырку, которую вы просверлили в предыдущем шаге. Найдите самую близкую к концу прута дырку в оргалите и сделайте отметку на пруте ровно над ней.

    б) Ножовкой отрежьте лишний кусок прута по сделанной отметке.



    в) Просверлите отверстие через опору и прут, вбейте в него гвоздь. Это будет препятствовать вращению прута.


    3. Установка режущей проволоки
    а) Закрутите две гайки на болт. Намотайте и завяжите проволоку из нихрома вокруг болта и заверните еще две гайки. Затяните их, чтобы зажать проволоку.



    б) Поверните гайки так, чтобы они плотно легли на поверхность. Капните на них супер клея, чтобы они не вращались.



    в) Проденьте проволоку через отверстие напротив конца прута, сделайте на ее конце петлю и наденьте ее на прут.



    4. Питание
    С помощью крокодильчиков соедините прут с плюсом блока питания, а болт с минусом. Сделайте необходимые регулировки на блоке, чтобы проволока грелась до более, чем 100 градусов.





    Источник: http://hobby-live.ru/Content/electro/othet/rezka-penoplasta.html
