Я15. Лабораторная работа № 5. Измерение влажности воздуха

Лабораторная работа № 5

Тема: «ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ВОЗДУХА С ПОМОЩЬЮ ПСИХРОМЕТРА.»

Цель: освоить прием определения относительной влажности воздуха, основанный на использовании психрометра..

Оборудование: 1. Психрометр.

Теория.

   В атмосферном воздухе всегда присутствуют пары воды, которая испаряется с поверхности морей, рек, океанов и т.п.

   Воздух, содержащий водяной пар, называют влажным.

   Влажность воздуха оказывает огромное влияние на многие процессы на Земле :на развитие флоры и фауны, на урожай сельхоз. культур, на продуктивность животноводства и т.д. Влажность воздуха имеет большое значение для здоровья людей, т.к. от неё зависит теплообмен организма человека с окружающей средой. При низкой влажности происходит быстрое испарение с поверхности и высыхание слизистой оболочки носа, гортани, что приводит к ухудшению состояния.

   Значит, влажность воздуха надо уметь измерять. Для количественной оценки влажности воздуха используют понятия абсолютной и относительной влажности.

   Абсолютная влажность – величина, показывающая, какая масса паров воды находится в 1 м³ воздуха (т.е. это плотность водяного пара). Она равна парциальному давлению пара при данной температуре.

   Парциальное давление пара – это давление, которое оказывал бы водяной пар, находящийся в воздухе , если бы все остальные газы отсутствовали.

   Относительная влажность воздуха – это величина, показывающая, как далек пар от насыщения. Это отношение парциального давления p водяного пара, содержащегося в воздухе при данной температуре, к давлению насыщенного   пара p0 при той же температуре, выраженное в процентах:

   Если воздух не содержит паров воды, то его абсолютная и относительная влажность равны 0. Предельное значение относительной влажности – 100%. Нормальной для человеческого организма считается влажность 60%.

   Для измерения влажности воздуха используют приборы гигрометры и психрометры.

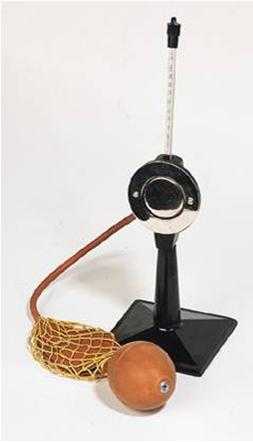

   1. Конденсационный гигрометр. Состоит из укрепленной на подставке металлической круглой коробочки с отполированной плоской поверхностью. В коробочке сверху имеются два отверстия. Через одно из них в коробочку наливают эфир и вставляют термометр, а другое соединяют с резиновой грушей. Действие конденсационного гигрометра основано на определении точки росы.

   Точка росы – это температура, при которой водяной пар, содержащийся в воздухе, становится насыщенным.

   Продувают воздух через эфир (с помощью резиновой груши), при этом эфир быстро испаряется и охлаждает коробочку. Слой водяного пара, находящийся вблизи поверхности коробочки, благодаря теплообмену тоже станет охлаждаться. При определенной температуре этот водяной пар начнет конденсироваться и на отполированной поверхности коробочки появляются капельки воды (роса). По термометру определяют эту температуру, это и будет точка росы. В таблице «Давление насыщенных паров и их плотность при различных температурах» по точке росы находят абсолютную влажность – соответствующую этой температуре плотность паров или их давление.

Давление насыщенных паров и их плотность при различных температурах

t, 0С

р, Па

ρ*10-3, кг/м3

t, 0С

р, Па

ρ*10-3, кг/м3

t, 0С

р, Па

ρ*10-3, кг/м3

- 5

401

3,24

6

933

7,30

17

1933

14,5

- 4

437

3,51

7

1000

7,80

18

2066

15,4

- 3

476

3,81

8

1066

8,30

19

2199

16,3

- 2

517

4,13

9

1146

8,80

20

2333

17,3

- 1

563

4,47

10

1226

9,40

21

2493

18,8

0

613

4,80

11

1306

10,0

22

2639

19,4

1

653

5,20

12

1399

10,7

23

2813

20,6

2

706

5,60

13

1492

11,4

24

2986

21,8

3

760

6,00

14

1599

12,1

25

3173

23,0

4

813

6,40

15

1706

12,8

26

3359

24,4

5

880

6,80

16

1813

13,6

27

3559

25,8

   Чтобы найти относительную влажность, надо давление насыщенного пара при температуре точки росы разделить на давление насыщенного пара при температуре окружающего воздуха и умножить на 100%.

   2. Волосной гигрометр. Его работа основана на том, что обезжиренный человеческий волос при увеличении влажности воздуха удлиняется, а при уменьшении влажности укорачивается. Волос оборачивают вокруг легкого блока, прикрепив один конец к раме, а к другому подвешивают груз. При изменении длины волоса указатель (стрелка), прикрепленный к блоку, будет двигаться, перемещаясь по шкале. Шкалу градуируют по эталонному прибору.

   3. Психрометр. (от греч «психриа» - холод). Состоит из двух одинаковых термометров. Резервуар одного из них обернут марлей, опущенной в сосуд с водой. Вода смачивает марлю на резервуаре термометра и при её испарении он охлаждается. По разности температур сухого и влажного термометров по психрометрической таблице определяют влажность воздуха.

Ход работы.

   Задание 1. Измерить влажность воздуха с помощью психрометра.

  1. Подготовить таблицу для записи результатов измерений и вычислений:

№ опыта

tсухого, 0С

tвлажного, 0С

Δt, 0С

φ, %

1









  1. Рассмотреть устройство психрометра.
  2. По показаниям сухого термометра измерить температуру воздуха tсухого в помещении.
  3. Записать показания термометра, резервуар которого обмотан марлей tвлажного
  4. Вычислить разность показаний термометров Δt = tсухого - tвлажного
  5. По психрометрической таблице определить влажность воздуха φ
  6. Результаты измерений и вычислений занести в таблицу.
  7. Сделайте вывод о том, нормальная ли влажность воздуха в помещении.
  8. Ответьте на контрольные вопросы.

КОНТРОЛЬНЫЕ ВОПРОСЫ.

  1. Почему при продувании воздуха через эфир, на полированной поверхности стенки камеры гигрометра появляется роса? В какой момент появляется роса?
  2. Почему показания «влажного» термометра меньше показаний «сухого» термометра?
  3. Могут ли в ходе опытов температуры «сухого» и «влажного» термометров оказаться одинаковыми?
  4. При каком условии разности показаний термометров наибольшая?
  5. Может ли температура «влажного» термометра оказаться выше температуры «сухого» термометра?
  6. Сухой и влажный термометр психрометра показывают одну и ту же температуру. Какова относительная влажность воздуха?
  7. Каким может быть предельное значение относительной влажности воздуха?

Психрометрическая таблица.

tсухого, 0С

Разность показаний сухого и влажного термометров

0

1

2

3

4

5

6

7

8

9

10

11

5

100

86

72

58

45

32

19

6









6

100

86

73

60

47

35

23

10









7

100

87

74

61

49

37

26

14









8

100

87

75

63

51

40

28

18









9

100

88

76

64

53

42

31

21









10

100

88

76

65

54

44

34

24

14

4





11

100

88

77

66

56

46

36

26

17

8





12

100

89

78

68

57

48

38

29

20

11





13

100

89

79

69

59

49

40

31

23

14

6



14

100

90

79

70

60

51

42

33

25

17

9



15

100

90

80

71

61

52

44

36

27

20

12

5

16

100

90

81

71

62

54

45

37

30

22

15

8

17

100

90

81

72

64

55

47

39

32

24

17

10

18

100

91

82

73

64

56

48

41

34

26

20

13

19

100

91

82

74

65

58

50

43

35

29

22

15

20

100

91

83

74

66

59

51

44

37

30

24

18

21

100

91

83

75

67

60

52

46

39

32

26

20

22

100

92

83

76

68

61

54

47

40

34

28

22

23

100

92

84

76

69

61

55

48

42

36

30

24

24

100

92

84

77

69

62

56

49

43

37

31

26

25

100

92

84

77

70

63

57

50

44

38

33

27

26

100

92

85

78

71

64

58

51

45

40

34

29

27

100

92

85

78

71

65

59

52

47

41

36

30

28

100

93

85

78

72

65

59

53

48

42

37

32

    Вариант выполнения работы.

    Показания сухого термометра 24 0С.

    Показания влажного термометра 21 0С.

infofiz.ru

Определение влажности воздуха при помощи психрометра Августа.

Психрометр Августа состоит из двух термометров: сухого и влажного. Шарик одного из термометров окутан кусочком батиста или марли (рисунок 13.1).Сухой термометр показывает температуру окружающего воздуха С, а влажный - температуруС, зависящую от влажности окружающего воздуха<<С. Разностьтем больше, чем меньше относительная влажность воздуха.

Рисунок 13.1 - Психрометр Августа

Порядок выполнения работы

  1. Смочите дистиллированной водой хлопчатобумажную ткань, которой обернут один из термометров психрометра.

  2. Когда показания влажного термометра установятся (5-7 мин), снимите показания сухого термометра С и влажногоС.

  3. Определите разность показаний сухого влажного термометров ().

  4. По психрометрической таблице психрометра в верхней строчке найдите полученную разность температур. Проведите вертикаль соответствующую разности ().

  5. В крайнем левом столбике найдите значение сухого термометра и посмотрите горизонтальную строчку соответствующую температуре. На пересечении этой строки и столбика определите значение относительной влажности воздуха, выраженное в процентахf %.

  6. По таблице «Давление и плотность насыщенных паров» определите максимальную влажность Е.

  1. Вычислите по формулам (13.4) и (13.7) абсолютную влажность е и дефицит влажности Е.

  1. По баротермогигрометру измерьте атмосферное давление Н и определите относительную влажность воздуха.

  1. По формуле (13.9) вычислите постоянную психрометра А.

  1. Результаты измерений и вычислений занесите в таблицу 13.1

Таблица 13.1 – Определение влажности воздуха при помощи психрометров Августа, Ассмана.

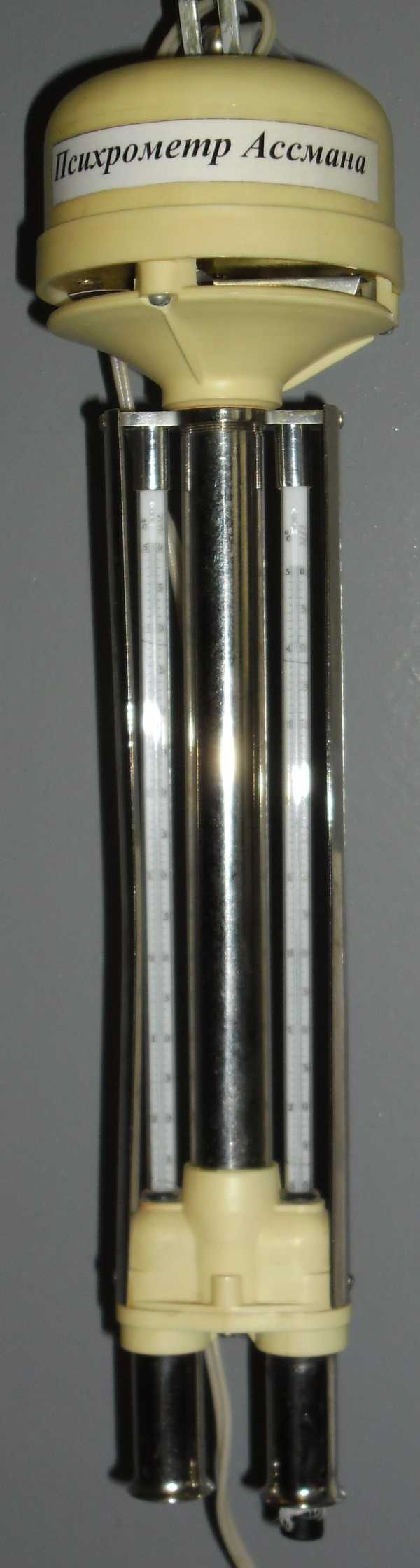

Рисунок 13. 2 – Психрометр Ассмана

В основе работы психрометра М-68 лежит зависимость длины от температуры С. Изменением длины, в свою очередь, связан поворот стрелки прибора.

Рисунок 13. 3 – Волосной гигрометр М-68

Определение влажности воздуха присхрометром Ассмана

Психрометр Ассмана (рисунок 13.2) отличается по конструкции от психрометра Августа тем, что концы термометров В помещены внутри открытых металлических трубок Д. Постоянство скорости обтекания воздухом резервуара сухого и влажного термометров достигается с помощью вентилятора с механизмом С (рисунок 13. 2).

Порядок выполнения работы

  1. Смочите водой батист, поместите его внутрь трубки так, чтобы он касался шарика одного из термометров.

  2. Включите шнур прибора в розетку.

  3. Дождитесь, когда разность температур сухого и влажного термометров перестанет изменяться. Запишите показания термометров в таблицу 13.1

  4. Проделайте с полученными значениями все операции, что и для психрометра Августа.

  5. Результаты измерений и вычислений занесите в таблицу 13.1

Определение влажности воздуха по приборам «волосной гигрометр м -68» и баротермогигрометру.

  1. Запишите значения относительной влажности по приборам волосной гигрометр М -68 (рисунок 13.3) и баротермогигрометр (рисунок 13.4).

  2. Сравните показания всех четырех приборов и обоснуйте причину разности значений полученных с помощью различных приборов.

Рисунок 13.4 - Баротермогигрометр

studfiles.net

ИЗМЕРЕНИЕ ВЛАЖНОСТИ ВОЗДУХА — МегаЛекции

На станциях используются два метода измерения влажности воздуха: психрометрический метод в теплый период года и гигрометрический – в холодный.

Основным методом для определения влажности воздуха является психрометрический метод (психрос – холодный) основанный на измерении температуры воздуха и температуры смоченного водой термометра –температуры динамического равновесия между затратами тепла на испарение со смоченной поверхности и притоком тепла к термометру от окружающей среды.

Испарение и понижение температуры будут тем больше, чем больше дефицит насыщения пара при прочих равных условиях. Парциальное давление пара можно получить решением уравнения Дальтона в виде:

е = Е' - Ар (t - t') • (1 + 0,00115 • t'), гПа (13)

где Е' - парциальное давление водяного пара, насыщающего пространство, при температуре смоченного термометра t'; р - атмосферное давление, гПа;

t и t' - соответственно температура сухого и смоченного термометров, °С; (1 + 0,00115 • t') - учитывает зависимость теплоты испарения от температуры; А - психрометрический коэффициент, учитывающий скорость движения воздуха.

Для станционного психрометра А = 0,0008, а для аспирационного – А = 0,00066;

На практике е, Е' относительная и абсолютная влажность воздуха определяются по специальным психрометрическим таблицам.

Психрометрические таблицы содержат 7 таблиц. Основной является таблица 2, рассчитанная по психрометрической формуле (13). Она состоит из колонок для определения температур (t) через 0,1°С. Колонка состоит из пяти столбцов чисел. Первый столбец – значения температур смоченного термометра (t'), остальные – вычисленные для «воды» или «льда» значения td, e, f, d. Таблица рассчитана для давления атмосферы Р=1000 гПа, поправки (Δе) к значениям парциального давления (е) на истинное давление атмосферы приведены в таблицах 3а, 3б, 3в (для станционного психрометра) и 4а, 4б, 4в (для аспирационного психрометра): если P < 1000, то +Δe, а если P > 1000, то –Δe.

Приборы, которые измеряют влажность психрометрическим методом, называются психрометрами.



Станционный психрометр (рис. 24)состоит из двух одинаковых ртутных психрометрических термометров ТМ-4, укрепленных в вертикальном положении на штативе в жалюзийной будке. Левый термометр служит для измерения температуры воздуха. Резервуар правого термометра обвернут в один слой батистом, конец которого опущен в стаканчик с дистиллированной водой. Батист, впитывая воду, непрерывно смачивает резервуар правого термометра. По этой причине правый термометр называется смоченным. Для измерения влажности воздуха психрометр используется главным образом при положительной температуре.

2 – 3см от края стакана

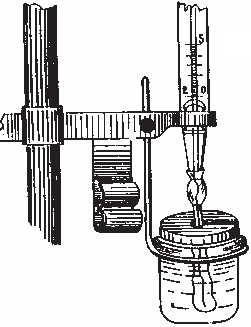

Рис. 24 Психрометр станционный. Подвязка батиста на термометр:

а – при положительной температуре, б – при отрицательной температуре

При положительной температуре,при подвязывании батиста его края на резервуарене должнызаходить друг на другаболее чем на ¼ окружности резервуара. Нитку под шариком термометра затягивают не слишком туго, чтобы не нарушать тягу воды батистом. Стаканчик должен быть ниже резервуара смоченного термометра на 2-3 см, чтобы края стаканчика не мешали свободному обмену воздуха.

При отрицательной температуре до -10°С следующий порядок наблюдений:

· Стакан с водой находится в помещении.

· Конец батиста обрезаетсянепосредственно под шариком термометра на 3-5 мм ниже резервуара,а обвязка батиста под резервуаром смоченного термометра плотно затягивается.

· За полчаса до наблюдений, резервуар смоченного термометра, обернутый батистом, погружают в стаканчик с водой комнатной температуры и держат его, пока температура смоченного термометра повысится до +2° ÷ +3°С. После этого, стаканчик убирают и снимают каплю воды с конца батиста.

· Через полчаса делается отсчет.

· При этом важно отметить состояние воды на батисте: покрыт ли он переохлажденной водой или корочкой льда.

· Для определения фазы воды на батисте необходимо кончиком карандаша коснуться батиста и наблюдать за показанием смоченного термометра; если температура не изменилась – на батисте - лед, повысилась – вода.

· Показания смоченного термометра отсчитывают вслед за отсчетом температуры воздуха по сухому термометру.

Аспирационный психрометр (рис. 25) очень удобен для измерения влажности воздуха в полевых условиях и среди растений.

Рис. 25. Аспирационный психрометр. 1- сухой термометр; 2 - смоченный термометр; 3 – трубка с тройником; 4 - планочная защита; 5, 6 - защитные трубки; 7 - аспиратор; 8 - заводной ключ; 9, 10 - пластмассовые втулки; 10 - батист; 11, 12- внутренние трубки; 13 – крюк; 14 - резиновая груша; 16 - зажим; 18 - ветровая защита.   По принципу действия он аналогичен станционному психрометру.

Аспирационный психрометр состоит из двух одинаковых ртутных термометра 1, 2, укрепленных в металлической оправе, состоящей из трубки с тройником 3 и планочных защит 4. Верхний конец трубки 3 соединен с головкой аспиратора 7. Головка состоит из пружинного механизма и вентилятора, создающего ток воздуха через трубки 3 и 11, 12 около резервуаров термометров. Пружина заводного механизма заводится ключом 8. В результате работы аспиратора вокруг резервуаров термометров создается постоянный ток воздуха со скоростью 2 м/с. Для исключения влияния ветра (более 4 м/с) на аспиратор надевают с наветренной стороны ветровую защиту 18.

Резервуар правого термометра 2 являющимся смоченным обернут батистом 10, коротко срезанным под резервуаром. Все металлические поверхности никелированы, что обеспечивает отражение падающих на них солнечных лучей, исключая нагрев корпуса.

Для смачивания батиста пользуются резиновой грушей со стеклянной пипеткой и зажимом 15, 16. После этого заводят пружинный механизм аспиратора и устанавливают психрометр на место с помощью специального крюка 15 так, чтобы резервуары термометров находились на высоте 2-х метров над поверхностью земли. По истечении 4-5 мин берут отсчёты по сухому и смоченному термометрам, сначала десятые доли, а затем целые градусы. Зимой психрометр устанавливают за 30 мин, а летом за 15 мин до начала измерений.

Дополнительным методом определения влажности воздуха является сорбционный метод или гигрометрический метод (гигро – влажный), основанный на изменении длины чувствительного элемента (обезжиренный человеческий волос и различные органические пленки) при изменении влажности.

ВОЛОСНОЙ ГИГРОМЕТР.

Волосной гигрометр (рис. 26) применяется для определения относительной влажности воздуха. При температуре воздуха ниже —10°С он является основным прибором для наблюдений за влажностью воздуха.

Рис. 26. Волосной гигрометр.

Устройство. Приемной частью гигрометра служит обезжиренный человеческий волос 1, натянутый на металлическую раму 2. Один конец его закреплен в нижней части регулировочного винта 3, другой — в отверстии металлической дужки 5, насаженной на стержень 6, зажатый винтом 9. Стержень 6 и стрелка 8 укреплены на одной оси 11. Поэтому изменение длины волоса в результате изменения влажности воздуха вызывает поворот, стрелки вокруг оси и смещение ее свободного конца по шкале 10 с делениями от 0 до 100%. Цена деления равна 1% относительной влажности. Волос поддерживается в натянутом состоянии грузиком 7, которым заканчивается стержень 6.

Волосной гигрометр устанавливают в психрометрической будке между сухим и смоченным термометрами.

Волосной гигрометр — относительный прибор. Поэтому в его показания вводят поправку, которую получают путем сравнения показаний гигрометра с показаниями психрометра.

Для определения поправки строят график по ежедневным отсчетам психрометра и волосного гигрометра в течение одного месяца до наступления морозов: по оси абсцисс откладывают относительную влажность по гигрометру, по оси ординат — относительную влажность по психрометру (рис. 27).

Рис. 27. График для сравнения гигрометра и психрометра.



Если наблюдения и состояние гигрометра были удовлетворительными, то все точки, соответствующие влажности воздуха по психрометру и гигрометру, располагаются узкой полосой, идущей под углом, близким к 45° к осям координат, через которые проводят плавную линию зависимости. Исправленные значения влажности воздуха находят по графику, пользуясь линией зависимости, или по таблице, составленной на основании данных, снятых с графика (такая таблица дана с правой стороны рис. 27). Показания гигрометра в этой таблице даны в левой графе (десятки) и верхней горизонтальной строке (единицы). Исправленное значение влажности воздуха определяется на пересечении десятков и единиц влажности воздуха по гигрометру. Допустим, отсчет по гигрометру составляет 75%. Исправленное значение относительной влажности воздуха (по таблице) будет 73%.

Гигрограф(рис. 28) применяется для непрерывной регистрации относительной влажности воздуха. Гигрографы изготавливаются двух видов: волосные (чувствительный элемент – человеческий волос) и пленочные (чувствительный элемент – органическая пленка). Гигрографы могут быть с суточным и недельным заводом.

Приемником волосного гигрографа является пучок обезжиренных волос (30-40 штук), натянутых между стойками (3). Укорачивание или удлинение этого пучка передается стрелке (6) с пером на конце, которое чертит на ленте, навернутой на барабан с часовым механизмом (1), кривую относительной влажности воздуха.

Рис. 28. Гигрограф: 1 - барабан, 2 - зажимная пружина, 3 - пучок волос, 4 – криволинейный рычаг, 5 - грузик, 6 – стрелка с пером

Гигрограф является относительным прибором, поэтому его показания необходимо сравнивать с показаниями психрометра. Для этого во время отсчета по психрометру делают засечки времени на ленте гигрографа легким подъемом пера.

Обработка ленты производится графическим методом по отсчетам гигрографа и данным психрометра, аналогично тому, как это делается для определения поправок волосного гигрометра.



ЛАБОРАТОРНАЯ РАБОТА № 6


Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Определение влажности воздуха психрометром Августа — КиберПедия



Психрометр (тип ПБУ-1М) состоит из двух рядом установлен­ных в вертикальном положении жидкостных термометров. Резервуар одного из них обернут тканью, конец которой находится в чашечке баллона, заполненного чистой водой. Из-за инерционности прибора показания следует снимать не ранее 5-7 мин. после его установки в месте наблюдения или начала обдува вентилятором. Необходимо следить, чтобы резервуар термометра не касался уровня воды.

Относительную влажность неподвижного воздуха, находящегося в непосредственной близости от психрометра, определяют по пока­заниям сухого и смоченного термометров, пользуясь психрометрической таблицей, нанесенной на щиток прибора.

Абсолютную и относительную влажность подвижного воздуха можно определять либо по специальным психрометрическим таблицам, либопо формулам.

Абсолютную влажность подвижного воздуха вычисляют по формуле



Pa=Pнв - а(tc-tв)B,

где Ра - абсолютная влажность воздуха. Па;

Рнв - максимальная влажность воздуха (парциальное дав­ление насыщен ных водяных паров) при температуре смоченного термометра, Па, определяемая по табл.4;

а - психрометрический коэффициент, зависящий от ско­рости движения воздуха, определяемый по табл.5;

tc,tв - показания сухого и смоченного термометров, °С;

В -барометрическое давление, Па, определяемое по настенному барометру, укрепленному над лаборатор­ным столом (I мбар=100 Па).





Таблица 4

Темпе- ратура, °С Парциальное давление насыщенных водяных паров ,Па Темпе-ратура, °С Парциальное давление насыщенных водяных паров ,Па Темпе-ратура, °С Парциальное давление насыщенных водяных паров ,Па
1227,8 1937,2 2983,4
1312,4 2063,4 3167,2
1402,3 2196,8 3360,9
1497,3 2364,5 3564,9
1598,1 2486,5 3778,9
1704,9 2643,4 4005,4
1825,7 2808,8 4245,3



Относительная влажность j определяется из соотношения

j =(Ра/Рн)100%, (2)

где Рн - максимальная влажность воздуха (парциальное дав­ление насыщенных водяных паров) при температуре сухого термометра, Па, определяемая по табл.4.

Таблица 5

Скорость дви- жения воздуха м/с   а Скорость дви- жения воздуха м/с а Скорость дви- жения воздуха м/с а
0,06 0,00200 0,16 0,00120 0,8 0,00080
0,08 0,00170 0,20 0,00110 2,3 0,00070
0,10 0,00150 0,30 0,00100 3,0 0,00069
0,13 0,00130 0,40 0,00090 4,0 0,00067





Психрометр ПБУ-1М может быть использован для определения влажности воздуха в производственных помещениях без источни­ков теплового излучения.



Определение влажности воздуха аспирационным

Психрометром Ассмана



Аспирационный психрометр (тип МВ-4М) является более со­вершенным и точным прибором по сравнению с психрометром Августа. Он состоит из двух одинаковых ртутных термометров, закрепленных в специальной оправе . Резервуары термометров находятся в двойных металлических гильзах с полированной и никелированной наружной поверхностью, что исключает влияние тепловых из­лучений на результаты измерений. В головке психрометра находится вентилятор с заводным пружинным механизмом. Вентилятором воздух всасывается внутрь гильз, обтекает ртутные резервуары термометров, проходит по воздухопроводной трубке к головке и выбрасывается наружу. Таким образом создаются постоянные усло­вия для испарения влаги с поверхности ртутного резервуара смоченного термометра и исключается влияние подвижности возду­ха на рабочем месте.

Порядок работы с аспирационным психрометром следующий. Сначала смачивают батист на резервуаре правого термометра. Для этого берут резиновый баллон с пипеткой, заранее наполненный водой и легким нажимом доводят воду не ближе, чем на I см до края пипетки, удерживая ее на этом уровне при помощи зажима. После этого пипетку вводят до отказа во внутреннюю гильзу защиты, смачивая батист. Выждав некоторое время, не вынимаяпипетки из трубки, разжимают зажим, вбирая излишнюю воду в баллон, после чего пипетку вынимают.

Таблица 6

  Влажный термометр, °С
Сухой термо- метр,°С 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25



























Затем заводят вентилятор почти до отказа, но осторожно, чтобы не сорвать пружину, психрометр подвешивается на специ­альном штыре в вертикальном положении. Отсчет показаний тер­мометров производится на 4-й минуте после пуска вентилятора.



Рис. 2.



Вычисление влажности воздуха (абсолютной и относитель­ной) производится по специальным психрометрическим таблицам либо по формулам. Абсолютную влажность находят из соотношения

Ра = Рнв - 0.5(tс- tв)B/99000, (3)

где 99000 - среднее барометрическое давление, Па, [3];

остальные величины в соответствии с (1).

Зная величину Ра , можно рассчитать влагосодержание воздуха d - отношение массы водяных паров к массе сухого воздуха в том же объеме, г/кг:

d=622Ра/(В-Ра). (4)

Относительная влажность воздуха j вычисляется по фор­муле (2), а также может быть определена по психрометрической таблице (табл.6) или психрометрическому графику (рис.2), на­ходящемуся на лабораторном столе.

При работе с графиком по вертикальным линиям отмечают показания сухого термометра, по наклонным - смоченного, на пересечении этих линий получают значения относительной влаж­ности, выраженные в процентах.





cyberpedia.su

Отправить ответ

avatar
  Подписаться
Уведомление о
