Стеклопакет шумоизоляционный

Стандартный уровень шумоизоляции достигается за счет нескольких стекол в конструкции стеклопакета, как правило, это минимум три стекла, у которых различная толщина. Благодаря чему достигается эффект «резонанса». То есть звуковая волна, проходящая через такие стекла, преодолевая каждый раз разное расстояние, сталкиваясь с препятствием иной толщины, волна гасит значительную часть своей мощности. А значит, и звук будет гораздо слабее!







Таблица сравнения стеклопакетов










 Стеклопакет   Толщина стеклопкета, мм   Удельный вес, кг/м2   Коэффициент сопротивления теплопередачи, М2°С/Вт   Снижение шума, дБ
4-16-4 24 20 0,36 29
6-14-4 24 25 0,36 30
4-10-4-10-4 32 30 0,47 31
6-8-4-10-4 32 35 0,46 33
4-12-4-16-4 40 30 0,51 32
6-10-4-16-4 40 35 0,50 34



Характеристики шумоизоляции окна в естественных условиях могут меняться в зависимости от размеров остекления, источников шума и вида оконной системы. Таким образом, точность измерений шума может варьироваться в пределах +/- 1 дБ. Для того, чтобы обеспечить эффективную шумоизоляцию посредством окна, стоит отдать свое предпочтение стеклопакетам, ширина которых не меньше 36 мм.
















Абсолютные уровни звукового давления
 Источник шума  Уровень звукового давления, дБ
Порог слышимости 0
Тихий шелест страниц 20
Библиотека 30
Спокойная улица в жилом районе 40
Разговорная речь 50
Уличным шум большого города 60
Телефонный звонок на расстоянии 1 м. 70
Улица с интенсивным уличным движением 80
Мотоцикл 90
Шумный цех 100
Болевой порог 130



Компания Небоскреб52 предлагает широкий перечень опций для создания современного окна с функциями подавления шума, подробнее о которых вы можете узнать по телефонам компании.

Полезная информация














 Название

 Толщина
стеклопкета, мм

 Формула  Сопротивление
теплопередаче, Rο
 Звукоизоляция, дБ  Источник
получения данных

Однокамерный  24 СПО 4М1-12-4М1    0,32  29 Испытания
Двухкамерный  30  СПД 4М1-9-4М1-9-4М1 0,47 31 Испытания
Двухкамерный  30 мм ТОП СПД 4М1-9-4М1-9-И4   0,62 31 Испытания
Двухкамерный 40 мм СПД 4М1-14-4М1-14-4М1  0,51 31 Испытания
Двухкамерный 40 мм ТОП   СПД 4М1-14-4М1-14-И4    0,71  31 Испытания
Двухкамерный  44 мм СПД 4М1-16-4М1-16-4М1   0,53 31 Испытания
Двухкамерный  44 мм ТОП СПД 4М1-16-4М1-16-4М1   0,74 31 Испытания
Двухкамерный 52 мм ТОП   СПД 4М1-20-4М1-20-И4  0,78 31 Испытания
Двухкамерный  52 мм ТОП Аргон СПД 4М1-20Ar-4М1-20Ar-И4   0,96 31  Испытания
Трехкамерный 52 мм ТОП  СПТ 4М1-12-4М1-12-4М1-12-И4   1,24 38  Расчетные
Трехкамерный 52 мм 2ТОП  СПТ И4-12-4М1-12-4М1-12-И4   1,76 38  Расчетные
Трехкамерный 52 мм ТОП   СПТ 6М1-12-4М1-10-4М1-12-И4  1,22  46  Расчетные

neboskreb-52.ru

Звукоизоляция стеклопакетов таблица, шумоизоляция окон

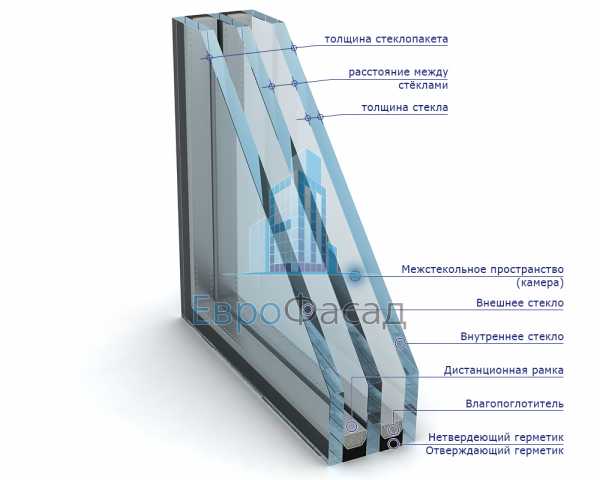

Стеклопакет – большая часть окна, представляющая собой герметичный блок из двух или более листов стекла. Термин появился благодаря особенности применяемой в производстве технологии соединения между собой нескольких стекол в единую герметичную конструкцию. Стеклопакет обычно включает в себя два или три стеклянных листа, объединенных герметиком высокой прочности. Пространство, располагающееся между стеклами, называют камерой. Данные камеры в стеклопакетах заполняются обычным воздухом или инертным (разреженным) газом. Второй вариант обеспечивает более высокую звуко- и теплоизоляцию.

Для того, чтобы между стеклами сохранялось определенное расстояние применяются дистанционные рамки, содержащиеся внутри себя влагопоглощающий материал. Важно, чтобы рамки были изготовлены из поливинилхлорида или алюминия, а не из стали. Использование подобных элементов дает возможность защитить стеклопакет от промерзания по краям.

Таким образом, создается своеобразная сэндвич-конструкция, в которой между листами располагаются воздушные камеры, чередуясь друг с другом. Особенность устройства пакета препятствует попаданию грязи и пыли в межоконное пространство. Стеклопакет, наравне с профилем, определяет шумо- и теплоизоляционные свойства ПВХ-окна. При этом данная часть светлопрозрачной конструкции может обладать рядом дополнительных опций, таких как: противоударность, тонировка, дизайн, витраж.

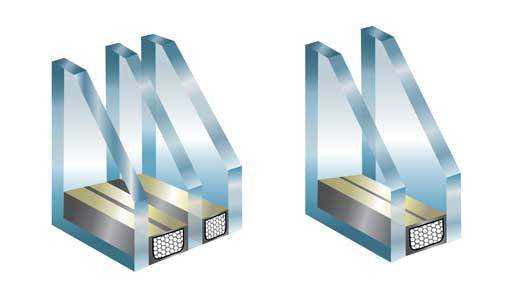

Основные разновидности

В зависимости от типа и особенностей конструкции стеклопакеты бывают следующих видов:

  • однокамерные – изделия включают в себя два стекла с одной воздушной камерой между ними;
  • двухкамерные – состоят из трех различных листов стекла с двумя независимыми воздушными камерами.

При выборе изделия необходимо учитывать степень освещения и практическое назначение помещения. Однокамерные стеклопакеты более доступные по цене, но обладают более низкими светопропускными и теплоизоляционными свойствами. Двухкамерные пакеты обеспечивают высокую светопроницаемость, тепло- и шумоизоляционные характеристики.

Однокамерные конструкции в наших погодных условиях могут применяться только при остеклении лоджий, балконов, складских и производственных помещений. Но здесь стоит учесть, что в настоящее время выпускаются специальные однокамерные стеклопакеты, состоящие из низкоэмиссионного стекла. Это особый вид стекла, содержащий серебро, обеспечивающий удержание теплового излучения и пропускающий ультрафиолетовые лучи избирательно. Подобные изделия по своим свойствам могут составить конкуренцию обычным двухкамерным, но при этом отличаются более доступной ценой.

Стеклопакеты отличаются друг от друга качественными характеристиками, своим составом, толщиной конструкции. Так, специальное покрытие позволяет предотвратить проникновение инфракрасных лучей, это дает возможность уменьшить показатель теплопотери сооружения. При этом свойства светлопрозрачности стеклопакета остаются без изменений. В летний период времени такие изделия обеспечивают необходимую прохладу, в зимнее время дают возможность сохранить тепло в помещении. Покрытия могут быть как твердыми, так и мягкими. Первые обладают высокой влагоустойчивостью и на практике применяются чаще, чем вторые. Солнцезащита на стеклопакетах создается посредством напыления тонкого слоя покрытия из оксида металла, либо путем установки специально окрашенных изделий.

Стеклопакеты могут обладать огнеупорными свойствами. Это достигается посредством монтажа сетки из металла, надежно удерживающей стекло даже при воздействии открытого пламени. Бывают противоударные пакеты, состоящие из многослойного стекла и покрытые триплексом, особой пленкой, обеспечивающей высокую шумоизоляцию и не пропускающей прямые солнечные лучи. Существуют стеклопакеты с закаленными листами стекла, как в автотранспортных средствах. Такие изделия при ударе или механическом воздействии ломаются на мелкие части с тупыми краями. Также выпускаются стеклопакеты, внутри которых вместо воздуха используется инертный газ (аргон или криптон). Подобные пакеты отличаются высокими тепло- и шумоизоляционными свойствами, но при этом существенно дороже стандартных аналогов.

Основные технические характеристики

Стеклопакет занимает до 80% всего окна и во многом определяет шумо- и теплоизоляционные свойства светлопрозрачной конструкции. Согласно строительным нормативам, в московском регионе рекомендуют применять при остеклении пакеты, обладающие сопротивлением теплопередачи от 0,55 м2*С/Вт. Данным требованиям в полной мере соответствуют окна с двухкамерными стеклопакетами толщиной не менее 36 мм, при этом ширина профиля должна составлять от 76 до 82 мм.

Толщина. Теплые стеклопакеты, как правило, включают в себя три листа стекла, две воздушные камеры, дистанционные рамки из поливинилхлорида, энергосберегающее стекло (обозначается маркировкой «И»), которое имеет более высокую сопротивляемость к воздействию низких температур. Толщина всего изделия составляет не менее 32 мм, а толщина одного стекла – не менее 4 мм.

Холодные стеклопакеты, предназначенные для установки в хорошо отапливаемые помещения, могут состоять из двух листов стекла и одной воздушной камеры. Допустимая толщина данных изделий – 24 мм.

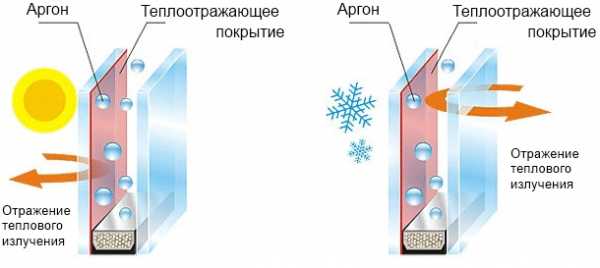

Теплозащита. При подборе типа стеклопакета стоит учитывать расположение и назначение помещения. Однокамерные подойдут для лоджий, балконов, помещений, где нет существенных требований к теплоизоляционным свойствам изделия. Двухкамерные предназначаются для обеспечения максимальной теплозащиты. Более высоких теплоизоляционных характеристик можно добиться, если в камерах использовать криптон или аргон, либо установить стекла со специальным теплоотражающим покрытием. Применение инертных газов между листами стекол дает возможность повысить теплоизоляционные свойства до 5%. Функция теплозащиты стеклопакета также зависит от толщины изделия, количества камер, отсутствия щелей.

Уплотнитель. Качество уплотнителя во многом определяет герметичность стеклопакета и фиксацию положения листов стекла внутри ПВХ-профилей. Для производства данных элементов используют каучук, резину, силикон. Силиконовые изделия обладают более долгим сроком службы и устанавливаются в дорогостоящих светлопрозрачных конструкциях. Уплотнитель позволяет обеспечить теплоизолирующие свойства окна благодаря своим характеристикам. Так, подобные элементы обладают мягкостью материала, эластичностью, способностью выдерживать перепады температур. Уплотнитель укладывают вдоль стыка между створкой окна и рамой.

Звуконепроницаемость. На шумоизоляционные свойства стеклопакета влияют количество воздушных камер между листами стекла, расстояние между стеклами, сочетание светлопрозрачных изделий различной толщины, наличие дополнительного покрытия. Поэтому для обеспечения требуемых тепло- и звукоизоляционных показателей используют различные типы стеклопакетов.

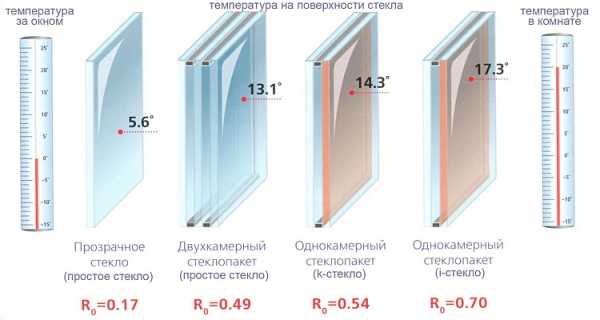

Tаблица сопротивления теплопередаче стеклопакетов

Заполнение cветового пpоема R0, m^(2)·°C/Вт
матеpиал пеpеплёта
Дерево или ПВХ алюминий
Двойное осткление в спаренных переплетах 0.4
Двойное остекление в раздельных переплетах 0.44
Tройное остекление в раздельно-спаренных переплетах 0.56 0.46
однокамерный стеклопакет (два стекла ) :
обычного (с расстоянием междy стекол 6мм) 0.31
с И — покрытием (с расстоянием междy стекол 6мм) 0.39
обычного (с расстоянием междy стекол 16мм) 0.38 0.34
с И — покрытием (с расстоянием междy стекол 16мм) 0.56 0.47
Двyхкамерный стеклопакет (три стекла):
обычного (с расстоянием междy стекол 8мм) 0.51 0.43
обычного (с расстоянием междy стекол 12мм) 0.54 0.45
с И — покрытием одно из трёх стекол 0.68 0.52

Основные формулы стеклопакетов

Тип Формула Толщина (мм) Сопротивление теплопередачи (м2-с)/Вт Звукоизоляция (ДБ) Свето-пропускание (%)
Однокамерный 4-12-4 20 0,33 25 85
Однокамерный 4-16-4 24 0,35 26 84
Однокамерный (К-стекло) 4-16-4К 24 0,51 27 70
Однокамерный (К-стекло + аргон) 4-16-4К,Ar 24 0,53 34 72
Однокамерный (И-стекло) 4-16-4И 24 0,58 27 74
Двухкамерный 4-8-4-8-4 28 0,49 38 78
Двухкамерный 4-10-4-10-4 32 0,54 38 77
Двухкамерный (К-стекло) 4-10-4-10-4К 32 0,65 39 63
Двухкамерный (И-стекло) 4-10-4-10-4И 32 0,72 39 67
Двухкамерный 4-12-4-12-4 36 0,57 39 76
Двухкамерный 4-12-4-6-4 30 0,47 29 77
Двухкамерный 6-10-4-6-4 30 0,44 33 77
Двухкамерный (И-стекло) 6-14-6-6-4И 36 0,75 38 66

Жалюзи

Жалюзи позволят защитить жилье или офисное помещение от попадания прямых солнечных лучей и станут стильным украшением интерьера.

Москитная сетка

Антимоскитная сетка надежно защитит помещение летом от назойливых насекомых и тополиного пуха. При необходимости легко снимается и устанавливается

Подоконники

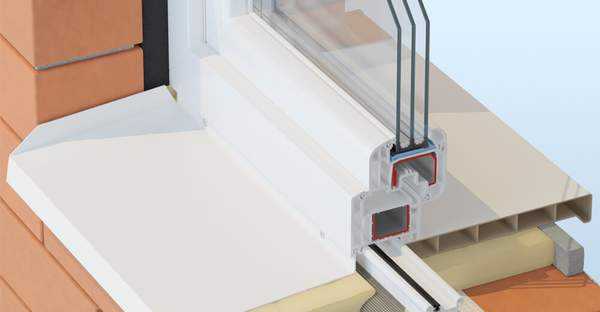

Подоконник придает завершенность внешнему виду окна, обеспечивая плавность перехода к внутреннему пространству комнаты и закрывая нишу над батареей.

Откосы

Откосы обеспечивают улучшенную теплоизоляционность окна и защищают стены от попадания влаги, а также позволяют скрыть монтажные швы.

Гарантия низкой цены

У нас свое производство, поэтому мы даем гарантию самой низкой цены

Гарантия на изделия

Мы даем гарантию на все изделия 5 лет

Соблюдаем стандарты

Все работы идут в соответствии с ГОСТами 30673-99; 24866-99; 26602.1-99; 30777-2001; 538-2001; 26602.5-2001; 26602.3-99; 26602.1-99

Контроль качества

Отдел контроля качества изделий и монтажа на всех стадиях

НОУ ХАУ

Благодаря собственным разработкам, мы беремся за задачи любой сложности и объема

Немецкая точность

Мы используем современное высокоточное немецкое оборудование

Удобство

У нас есть шоу-рум, где вам наглядно продемонстрируют все виды профиля и их различия

Прозрачность

Возможность лично посетить завод.

Экологичные материалы

Все материалы прошли испытания в Европе и России.

Звукоизоляция окон

Заказ окон 8:00—21:00 8 (800) 250-00-88 (бесплатно по России)

  • Оконный конфигуратор
  • Бесплатный замер в удобное время
  • Активация гарантии

Александр 20.01.2016 • Что умеет окно? метки: kaleva design plus, kaleva titan plus, монтаж, триплекс, шумоизоляция

Общеизвестно, что уличный шум негативно влияет на нервную систему, на возможность сконцентрироваться и, конечно, на сон. В наше время защититься дома от уличного шума возможно с помощью окон ПВХ.

Несложно догадаться, что шумоизоляция окна зависит не только от толщины стекла в стеклопакете. Поэтому важно подобрать нужную модель, исходя из бытовых реалий.

Шумоизоляция окон в квартире

Обычно для шумоизоляции окна менеджеры оконных компаний рекомендуют устанавливать окно со стандартным двухкамерным стеклопакетом. Этого достаточно, чтобы не слышать шум детской площадки или звук автосигнализации.

Более продвинутые компании предлагают установить стекла разной толщины. Но даже этого будет недостаточно, если дом находится у автострады или железной дороги.

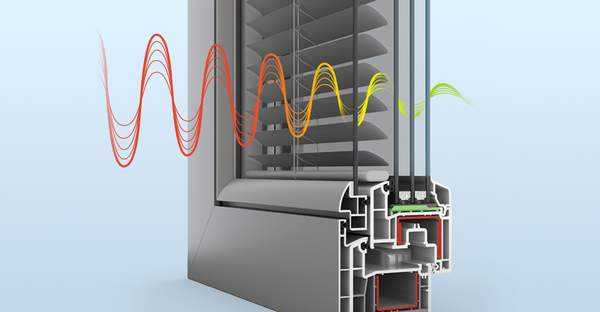

Физика шумоизоляции окон

Любопытно, что для существенного снижения уровня шума достаточно увеличить шумоизоляцию всего на 3-4 дБ. На первый взгляд может показаться, что подобное преимущество незначительно. Но это не так.

К примеру, разница между оживленной беседой и дорожным движением составляет всего 10 дБ, хотя человеческое ухо подсказывает, что магистраль громче разговора в несколько раз.

Если обратиться к научным терминам, децибел – величина не линейная, а логарифмическая. То есть разница на 3 дБ означает, что измеряемая величина больше эталона в два раза, на 6 дБ – в четыре раза и так далее. Это правило будет касаться и разговаривающих людей, и поездов, и самолетов.

Два способа увеличения шумоизоляции окон

Интуиция подсказывает: чем толще стекло в стеклопакете, тем тише дома. Но шумоизоляция окон не всегда напрямую зависит от толщины стекла в стеклопакете. На деле все гораздо интереснее.

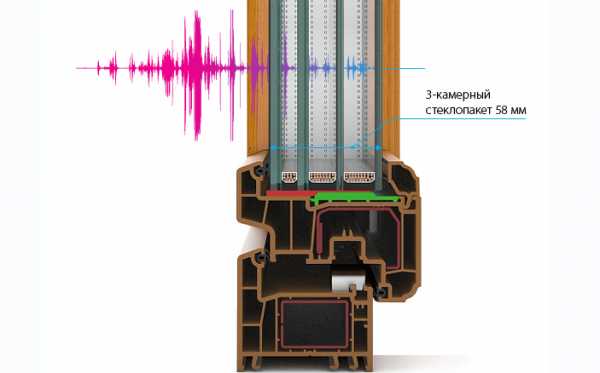

Больше стекол, больше камер

Вспомним уроки физики: звук – это колебания. Внешнее стекло стеклопакета принимает на себя давление звуковой волны и передает его через воздушную камеру на следующее. С каждой такой передачей сила колебания уменьшается. Поэтому чем больше в стеклопакете камер, тем лучше шумоизоляция.

Не стоит забывать, что многие компании (в том числе и Kaleva) заполняют камеры стеклопакета газом – к примеру, аргоном. Он служит дополнительным источником шумоизоляции и снижает внешний шум на 1-2 дБ.

Триплекс

Триплекс – своеобразное «слоеное» стекло, склеенное при помощи специальной пленки. Установив его в 40-миллиметровый стеклопакет, можно снизить уровень проходящего через него шума на целых 38 дБ.

Нельзя не отметить и дополнительные преимущества триплекса. Во-первых, он обеспечивает безопасность: при ударе пленка между стеклами сдерживает осколки. Во-вторых, триплекс – один из способов придать стеклу интересный и эффектный вид. Подробнее об этом я уже писал в статье о дизайне окон.

От чего еще зависит шумоизоляция окон?

В погоне за шумоизоляцией окна можно упустить самую очевидную деталь: насколько плотно створка прилегает к раме. Проверить это просто: попробуйте просунуть между ними листок бумаги. Если он проходит свободно, окно придется отрегулировать.

Наконец, тишина в доме зависит не только от самого окна, но и от его правильной установки. Ведь звук может проникать в жилище не только через само окно, но и через монтажные швы. Для качественной шумоизоляции окна швы нужно заделать герметично, не оставив ни единой щели.

От себя добавлю, что специалисты Kaleva всегда делают работу добросовестно, поэтому волноваться о монтажных швах вам не придется.

Самые тихие окна Kaleva

Для максимальной шумоизоляции рекомендую модель Kaleva Titan Plus. Помимо двухкамерного стеклопакета в 40 миллиметров эта модель дополнена алюминиевой створкой с 5-миллиметровым стеклом. Благодаря особой конструкции, это окно обеспечивает защиту от шума до 36 дБ.

Еще одно окно, созданное для борьбы с сильным уличным шумом, – Kaleva Design Plus. Оно оснащено стеклопакетом толщиной 58 мм, в состав которого входят два стандартных 4-миллиметровых и два усиленных 6-миллиметровых стекла. Благодаря этому окна модели Design Plus обеспечивают шумоизоляцию до 40 дБ.

Советую подписаться на обновления нашего блога, чтобы получать еженедельные полезные рассылки о качественных пластиковых окнах.

С уважением, Игорь

Составить точную смету остекления Вашего объекта

Шумоизоляция окон в квартире — как улучшить комфорт?

Многие квартиры находятся в оживленных районах города, где шум не смолкает и по ночам. Выйти из положения и спокойно отдохнуть помогает шумоизоляция. Занимаясь этим вопросом, внимание стоит уделять не только стенам, но и окнам, так как большая часть звуков попадает в помещение именно через них. Шумоизоляция окон в квартире – процесс достаточно простой, если знать, как его проводить.

Что влияет на шум?

С основным источником шума, которым являются автомобили и люди на улице, может справиться толстый стеклопакет. Большей проблемой являются низкочастотные шумы, изолировать которые достаточно сложно. Для этого часто применяются усиленные двойные стеклопакеты, оснащенные двумя нитками остекления. Последнее представляет собой два окна, установленных в один проем.Cледует уделить внимание, в первую очередь, качеству оконной конструкции. Она должна быть герметичной, достаточно плотной. Лучше заказывать окна у проверенных компаний, качество которых не вызывает сомнений.

Важную роль играет и то, насколько профессионально было установлено окно. Но даже качественная конструкция и грамотный монтаж не всегда дают стопроцентную защиту от шума: дело в том, что звуки могут проникать в помещение через ограждающие конструкции строения. В этом случае потребуется полностью изолировать стены и перекрытия.Шумоизоляция окон, оснащенных четвертями с внешней стороны, более качественная, так как эти элементы служат дополнительной преградой нежелательным звукам.

Два окна, установленные в один проем — мощній способ шумоизоляции

Повысить эффективность изоляции можно, воспользовавшись тяжелыми шторами из толстой ткани. Она будет принимать на себя звуковые колебания, значительно их снижая. Для пластиковых окон важно выбрать профиль хорошего качества. Узнайте, как выбрать пластиковый профиль для окна.

Подробнее о видах окон ПВХ и как правильно их выбрать в нашей статье по ссылке http://oknanagoda.com/okna/plastik/raznovidnosti-plastikovykh-okon-kak.html.

Долговечность и функциональность пластикового окна зависит от фурнитуры. Читайте об этом в нашей статье «Выбор механизма фурнитуры для пластиковых окон».

Что следует проверить?

Шумоизоляция пластиковых окон может быть нарушена, если створка перестала плотно прижиматься к раме. Это происходит из-за провисания конструкции, чаще всего виноваты петли, которые нужно периодически подтягивать. Делается это обычно перед началом зимнего и летнего сезона. Проверить, плотно ли прилегает створка, можно следующим образом: вам потребуется обычный ровный лист бумаги, просуньте его в щель, находящуюся между створкой окна и рамой. Лист не должен туда проходить: если он свободно проваливается, окно требуется регулировать. Щели не только значительно ухудшают изоляцию звука, но и способствуют попаданию в помещение холодного воздуха. Устранив их, вы можете решить проблему без замены стеклопакета.

Регулировку петель вполне можно произвести самостоятельно. Для этого нужно знать следующее: при зимнем режиме створка прижимается плотнее, при летнем, наоборот, нужно немного ослабить петли. Это делается для того, чтобы при нагревании расширившийся пластик не сгибал конструкцию. Настройка происходит следующим образом: петли имеют специальный винт, закрытый декоративными накладками. Его регулировка осуществляется при помощи шестигранника. Регулировать петли нужно, когда створка открыта. Следите, чтобы она стояла ровно. Петля может поворачиваться в левую и правую сторону, поднимая и опуская створку.

Улучшить шумоизоляцию можно, если использовать дополнительный контур уплотнителя. к содержанию ↑

Как заделать монтажный шов?

Достаточно часто шумоизоляция окна с течением времени становится слабее: виноваты в этом монтажные швы, соединяющие оконную конструкцию, и стены начинают пропускать шум и холодный воздух. Если предыдущие способы герметизации не помогли, стоит обратить внимание именно на швы. Для того чтобы добраться до них, потребуется снять подоконник и пластиковые откосы, если таковые имеются.

Стоит не только обновить швы, закрыв образовавшиеся щели монтажной пеной или герметиком, но и заменить обычные откосы из ПВХ на сэндвич-панели. Они наполнены пенополистиролом, толщина которого больше стандартной в два раза и составляет 24 мм против стандартных 10 мм. Полость рекомендуется заполнить минеральной ватой, которая значительно снизит уровень шума, сделает конструкцию более теплой, будет препятствовать образованию конденсата. Кроме этого, стоит утеплить подоконник или заменить его на каменный или деревянный.

Если использовать деревянный подоконник, нужно устанавливать достаточно толстый из массива, поскольку ДСП не даст должного эффекта.

Замена откосов на ПВХ на сєндвич-панели

Стоит ли менять стекла?

Если проделанные действия не помогли, шумоизоляция стеклопакетов должна превратиться в замену стеклопакета на более толстый. Необязательно менять саму раму, достаточно часто можно обойтись заменой непосредственно стеклопакета. Эта процедура намного легче и дешевле, чем полная замена оконной конструкции.

Чем толще стекло и больше воздушных камер, тем меньше у разного рода звуков шансов пройти через препятствия и быть услышанными в помещении.

От каких каких характеристик стеклопакета зависит его шумоизоляция читайте в нашей статье «Чем руководствоваться при выборе металлопластиковых окон?»

Какие есть требования к установке пластиковых окон читайте в нашем материале «Установка пластиковых окон по ГОСТу».

Рейтинг производителей пластиковых профилей найдите в статье «Все бренды пластиковых окон – выбирай на вкус!»

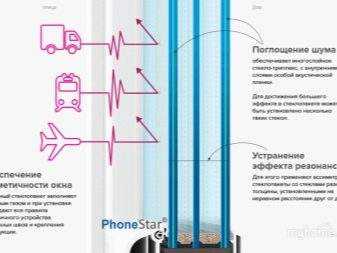

Как уменьшить резонанс?

Окна с шумоизоляцией могут помочь сделать меньше эффект резонанса, из-за которого в помещениях становится некомфортно. Для этого требуется:

  • Установка толстого стеклопакета: часто хватает двухкамерного вместо однокамерного.
  • Чем больше толщина стекла и меньше его площадь, тем надежнее будет изолирован уличный шум.

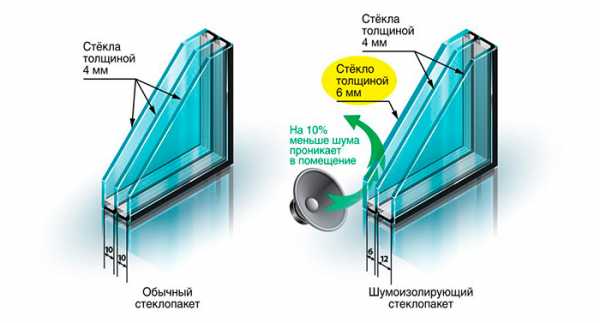

  • Еще одной хитростью является установка стекол разной толщины: для того чтобы создать звуку дополнительную преграду, их размещают на разном расстоянии друг от друга.
  • Стекло можно покрыть специальной пленкой. Она не только поможет защитить ваш дом от шума, но и укрепит стекло, сделает конструкцию более теплой. Хорошо изолирует нежелательные звуки триплекс, можно использовать ламинацию на уже готовой конструкции.

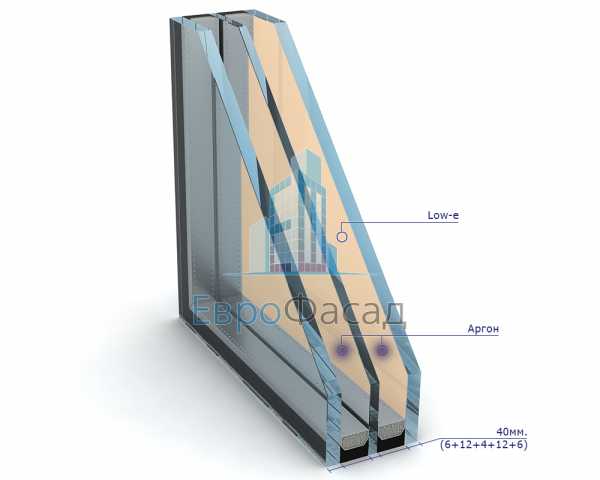

  • Некоторые стеклопакеты наполняются не воздухом, а аргоном или другими газами. Такие окна стоят дороже, но по звукоизоляционным характеристикам они отличаются мало. Главной задачей газа является защита окна от конденсата.

Шумоизоляция окон в квартире, проведенная по всем правилам, поможет сделать ваш дом тихим и уютным. Вы не только получите возможность спокойно отдохнуть, но и сделаете помещение значительно теплее.

Поделиться с друзьями в социальных сетях:

Тонкости процесса шумоизоляции окон

Любой человек мечтает о комфортном доме. Чтобы в помещении было уютно и тепло, нужно первым делом позаботиться о теплоизоляции, а также оградить себя от разных шумов, которые нарушают спокойный отдых. Одним из таких вариантов является звукоизоляция окон.

Особенности

Как известно, шум из улицы очень плохо влияет на нервную систему и сон, а также на возможность сконцентрироваться над чем-либо. Современные окна ПВХ способны помочь в решении этих проблем. На сегодняшний день уже существуют однокамерные и многокамерные конструкции. Однокамерные ПВХ конструкции представляют собой два стекла, находящиеся друг от друга на расстоянии до шестнадцати миллиметров. Их контур имеет резиновый уплотнитель.

Однокамерная модель считается самой дешевой. Поглощение шума с улицы работает до 25 дБ. Поэтому покупать такие модели окон есть смысл только владельцам домов, находящихся в тихих районах. А также они подойдут для дач и нежилых помещений. В других случаях нужно обратить внимание на конструкции с более высоким уровнем звукоизоляции.

Многокамерные модели состоят из трех и более стекол. Между ними находится резиновая прокладка. Они пользуются большой популярностью, но все же имеют и некоторые недостатки. Это высокая цена и тяжесть конструкции. Чем больше будет камер, тем толще будет рама, а значит и пространство для подоконника уменьшится.

Стеклопакет является одним из основных компонентов окна, которые защищают от шума. Обычно оконные компании предлагают окна, имеющие двухкамерный стеклопакет. Каркасы пластиковых окон состоят из профилей, которые имеют до семи камер. Это значит, что стеклопакет должен быть намного толще. Установив такие окна, можно защитить себя от самых раздражающих и громких звуков. Но если дом находится у железной дороги или аэропорта, то даже этого будет недостаточно.

Особое внимание придают окнам из древесины. Окна, имеющие раздельные или спаренные створки, обладают асимметрическим остеклением, которое прекрасно защитит от шума на улице. Во внутренней части ставится стеклопакет, а во внешней – триплекс или очень толстое стекло.

Важно помнить, что для качественной звукоизоляции недостаточно просто рассмотреть особенности всех стеклопакетов и выбрать для себя какой-то из них. Нужно правильно установить окна, сделать откосы, а также загерметизировать монтажные швы.

От чего зависит?

Конечно, шумоизоляция окон ПВХ в квартире зависит не только оттого, какая толщина стекол, но и от других факторов. И поэтому, чтобы подобрать хорошую модель, очень важно исходить из бытовых реальностей.

Основные факторы, которые влияют на качество звукоизоляции, являются следующие:

  • шумоизоляционный класс профиля окна;
  • звукоизоляция стеклопакета;
  • герметичность окна, находящегося в закрытом виде;
  • герметичность стыков окна.

Конечно же, оконный профиль очень сильно влияет на звуки, которые проходят через окно, но все же не являются главным фактором. Ведь его площадь намного меньше чем сам стеклопакет. И поэтому основной шум проходит сквозь стеклопакет, а не через профиль. А бытующее мнение о том, что металлопластиковые профили хорошо защищают помещение от посторонних шумов, является ошибочным. Главное – это конструкция стеклопакета.

Существуют сравнительные таблицы уровней шумоизоляции стеклопакетов, из которых можно выделить следующие разновидности окон:

  • однокамерный стандартный стеклопакет имеет в наличии два стекла толщиной по четыре миллиметра и одну камеру шириной двенадцать миллиметров. Такая конструкция может поглощать шум до 25 дБ;
  • двухкамерный стандартный стеклопакет имеет в наличии три стекла, каждое по четыре миллиметра плюс две камеры по шесть миллиметров. Поглощение звуков доходит до 26,5 дБ;
  • стеклопакет двухкамерный состоит из трех толстых стекол. Два из них по четыре миллиметра, а одно – шесть. А также в его состав входит две камеры по шесть миллиметров. Уровень поглощения звуков достигает до 28 дБ;
  • двухкамерный асимметрический стеклопакет – это три стекла по четыре миллиметра плюс две камеры. Одна толщиной в шесть миллиметров, а вторая – в десять миллиметров. Поглощение звука доходит до 29,5 дБ;
  • двухкамерный асимметрический стеклопакет со створкой с толстым стеклом имеет три стекла по четыре миллиметра и одно в шесть миллиметров. Он обладает двумя камерами шириной шесть и десять миллиметров и одной створкой 26 миллиметров. Такая конструкция поглощает звуки до 37 дБ;
  • двухкамерный асимметрический стеклопакет с инертным газом имеет три стекла по четыре миллиметра, две камеры по шесть и десять миллиметров. Поглощение звуков до 33 дБ;
  • двухкамерный асимметрический стеклопакет с трехслойным стеклом имеет три стекла, два из которых по четыре миллиметра, третье – девять. В него входит две камеры по шесть и десять миллиметров. Поглощает звуки до 34 дБ;
  • асимметрический трехкамерный стеклопакет имеет четыре стекла. Два из них по четыре миллиметра, два – по шесть. В него входит три камеры, одна восемь миллиметров и две по шестнадцать миллиметров. Поглощает звуки до 34 дБ.

Как видно из вышеописанного, свойства звукоизоляции меняются в зависимости от параметров стеклопакета. Меняется и их толщина, и количество, и даже ширина камер. Лучшим результатом является конструкция, которая оснащена дополнительной створкой или имеет инертный газ.

Звукоизоляционные стеклопакеты разделяются между собой дистанционными рамками, которые изготовлены на основе полимерной пены. Они почти не пропускают звуковые волны. Сейчас существуют такие оконные системы, которые снижают шумы на 48 дБ.

Кроме стекол, на качество шумоизоляции влияет герметичность притвора и то, насколько плотно соединены между собой места соприкосновения стеклопакета с профилем.

Материалы

Шумоизоляционные оконные блоки изготавливаются из разных материалов. Не стоит долго задумываться какие из них приобрести, ведь современные технологии позволяют любой материал сделать и долговечным, и звукоизолирующим.

Из пластика

На сегодняшний день стеклопакеты чаще всего делают из пластмассовых профилей. Их отличает привлекательный внешний вид и надежность конструкции. Кроме того, они помогают сохранить тепло в помещении. А также отвечают за его звукоизоляцию. Делая звукоизоляционные оконные блоки, чаще всего используют пятикамерные профили из пластика.

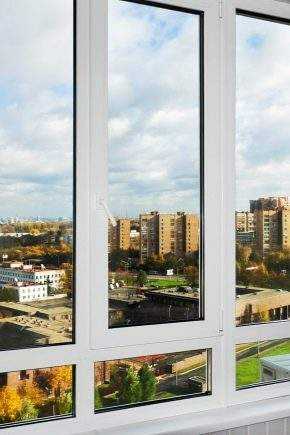

Окна из такого материала в зимний период не пропускают в дом холод, а летом, наоборот, защищают от палящих солнечных лучей. Такие конструкции не требуют дополнительной отделки, они сохраняют свой первоначальный цвет на протяжении всего срока действия. Одними из самых популярных и дешевых являются окна, имеющие белый цвет. Такой цвет, по сути, является универсальным и хорошо смотрится в любом интерьере и экстерьере. Ну а тем, кому белые окна кажутся слишком скучными, стоит присмотреться к более ярким моделям.

Есть как однотонные цветные модели, так и стилизованные под древесину или какой-то другой материал.

А также не стоит забывать, что окна из пластика имеют большую герметичность, которая может привести к изменению температурного режима. Поэтому нужно подумать и о вентиляции. Для этого необходимо оснастить их такими элементами, как специальные москитные сетки. Это позволит на регулярной основе проветривать помещение в любое время года.

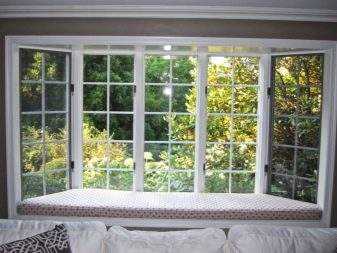

Из дерева

С появлением пластиковых конструкций многие стали заменять классические деревянные рамы белыми пластмассовыми вариантами. Но и у таких моделей со временем нашлись свои недостатки, поэтому специалисты решили вернуться к проверенным материалам, в том числе и к древесине.

Сейчас на современных строительных рынках появилось много деревянных оконных систем с повышенной шумоизоляцией. Они имеют спаренные или раздельные полотна, поэтому могут быть хорошо звукоизолированы даже без особых стеклопакетов. Рамы таких конструкций в основном делаются из ореха, сосны или дуба. Это не может не радовать, ведь древесина – это экологически чистый материал, который имеет прекрасные шумопоглощающие качества. Но если такой материал не обработать специальными средствами, то он не прослужит долго.

Комбинированные

Самыми дорогими являются деревянно-алюминиевые окна, которые сочетают в себе все характеристики разных материалов. Экраны таких конструкций обладают свойством глушения шума. Кроме того, они отличаются повышенной прочностью.

А также не стоит забывать и о подоконниках, которые так же, как и окна могут быть из разных материалов. Это может быть и дерево, сохраняющее тепло и имеющее привлекательный внешний вид, и камень, который добавит помещению некоторого шарма, и пластик.

Пластиковые подоконники для безопасности покрывают пленкой, которая легко снимается после монтажных работ.

Комбинированные модели – это оптимальный вариант для тех, кто готов тратить деньги на качественный продукт, и хочет быть полностью довольным результатом.

Они и смотрятся красиво, и долго сохраняют свой привлекательный внешний вид, и радуют высоким качеством.

Как сделать своими руками?

Очень часто люди сталкиваются с такими ситуациями, как образование щелей в уже установленных окнах. Но ведь не каждый человек может позволить себе поменять старые окна на новые. И поэтому, чтобы улучшить их шумоизоляцию, необязательно обращаться к специалистам, можно сделать это самостоятельно.

  • Первым делом необходимо очень тщательно заделать все трещины и швы, которые образовались между стеной и окном. Это можно сделать при помощи пены. Главное – чтобы после заделки не осталось никаких пустот. Ведь именно они помогают звуку проникнуть в помещение. Затем поверх монтажной пены, нужно нанести слой штукатурки.
  • Разобравшись со щелями, можно переходить к следующему этапу. Для этого нужно проверить как сделано устройство и монтаж фурнитуры. Если все сделано качественно, то все элементы будут плотно прижаты к поверхности окна. Когда же окна не закрываются плотно, то и шум будет заходить в комнату. Чтобы решить эту проблему, нужно заняться регулировкой окна. Для этого необходимо открыть створку окна. На ее фронтоне находится регулировочный болт. Далее, нужно найти головку болта и с ее помощью отрегулировать прижим. Чтобы проверить, правильно ли отрегулировано окно, нужно просунуть лист бумаги между стеклопакетом и створкой окна. Если листок трудно вытащить, значит, окно отрегулировано правильно.

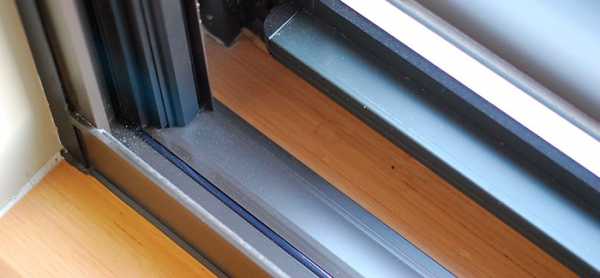

  • Стоит проверить уплотнители. Если они плохо прижимаются к окну, значит, их нужно поменять. Для этого аккуратно убирается старая резинка и остатки клея. Поверхность необходимо протереть, и только потом при Чтобы монтажные работы шумоизолирующих окон были правильными, нужно следовать таким правилам, как:ступать к оклейке нового уплотнителя. По окончании работы необходимо дать ему высохнуть, и только после этого закрыть окно.
  • Чтобы отрегулировать и шумоизолировать деревянные рамы, нужно снять с петель створку и вытащить из нее стекло. Затем, нанести метки для облегчения обратного процесса. Взяв рулетку, необходимо сделать все замеры. Если результат не устраивает, тогда нужно подогнать их под стандарты, а затем установить назад. После того как все работы проведены, нужно избавиться от излишков пены и привести окно и комнату в порядок.

Советы

Если все работы сделаны правильно, то можно избавиться не только от шума, но и от холода и пыли. Однако чтобы это случилось, необходимо прислушаться к рекомендациям и советам специалистов. Чтобы монтажные работы шумоизолирующих окон были правильными, нужно следовать таким правилам, как:

  • обязательно избегать перекосов рам, ведь даже незначительное отклонение от нормы может снизить плотность притвора. В результате звукоизоляция будет плохой, плюс ко всему в зимнее время можно будет почувствовать продувание;
  • монтажную пену нужно выбирать только с высокими показателями и хорошей звукоизоляцией – примерно до шестидесяти дБ;
  • заполнение швов необходимо делать обязательно с обеих сторон – и с улицы, и в комнате. Такой подход гарантирует качество звукоизоляции;
  • величина монтажного зазора должна быть не больше тридцати миллиметров;
  • чтобы герметизация проема окна была тщательной, необходимо сделать правильные откосы.

А также не стоит забывать о том, что створки окна должны очень плотно прилегать к раме. Для этого, как говорилось выше, нужно просунуть лист бумаги между ними и проверить, насколько легко он вытягивается обратно.

Чтобы человек мог прекрасно себя чувствовать дома, необходимо избавиться от шумов исходящих из улицы. Для этого стоит побеспокоиться о хороших оконных стеклопакетах. Их можно приобрести новые, а можно и подремонтировать старые. Процесс шумоизоляции не займет много времени и сил, поэтому ее можно сделать даже своими руками. И тогда, приходя домой, можно спокойно отдохнуть от шума на работе и на улице, и, наконец, расслабиться.

Обзор о шумоизоляции окон смотрите в видео ниже.

Популярные записи

  • Полка в прихожую

    В настоящее время существует огромное количество самых разнообразны вариантов полок в прихожую, причем это напрямую…

  • Утепление пола в деревянном

    Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Одной из распространенных…

mfc04.ru

Таблица сравнения стеклопакетов различного назначения


В государственных стандартах, все оценки теплоизолирующих свойств окон определялись величинной сопротивления стеклопакета теплопередаче — приведенное сопротивление теплопередаче стеклопакета.
Ниже приведена выдержка из ГОСТ 30674-99 «БЛОКИ ОКОННЫЕ ИЗ ПОЛИВИНИЛХЛОРИДНЫХ ПРОФИЛЕЙ. ТЕХНИЧЕСКИЕ УСЛОВИЯ», которая позволяет сделать вывод о различиях
в сопротивляемости окон холоду при различных стеклопакетах. Измерения по теплоизоляции проводились для оконных блоков с отношением площади остекления к площади изделия,
равным 0,7, и средней толщиной комбинации профилей 58-62 мм


* Приведенное сопротивление теплопередаче.

Roпр (м2 °C/Вт) используется для общей оценки всей светопрозрачной конструкции. Чем больше этот показатель, тем меньше теплопередача через конструкцию.

Требуемые значания коэффициента сопротивления теплопередачи согласно ГОСТу для жилых зданий в городах Калининград, С-Петербург, Москва, Иркутск эта величина составляет соответственно 0,40; 0,48; 0,55; 0,65

**Увеличение шумоизоляции на 10 Дб снижает уровень шума на 50%.

Факторы, влияющие на шумоизоляцию:

  • Толщина стекла – чем выше номинал стекла, тем лучше шумоизоляция;
  • Формула стеклопакета – ассиметричный стеклопакет, с применением разных толщин стекол, при одинаковых дистанционных рамках, значительно повышает шумоизоляцию;
  • Эластичность стекла – применение ПВБ слоя в составе триплекса значительно улучшает шумоизоляцию, т.к. ПВБ является отличным звукопоглотителем;
  • Ширина дистанционной рамки – применение широкой дистанционной рамки увеличивает шумоизоляцию, однако дистанционная рамка более 16 мм провоцирует возникновение конвекции*, которая в свою очередь значительно снижает теплофизические свойства стеклопакета.

Значительно снизить конвекцию можно при использовании Аргона.
Это надо учитывать: Аргон НЕ ВЛИЯЕТ на шумоизоляцию, его функция повышать теплофизические свойства!

***И-стекло (стекло с мягким покрытием)

Стеклопакет с И-стеклом производится в процессе вакуомно-магнетронного напыления энергосберегающего слоя – серебра. За счет слоя серебра поверхность стекла становиться
электропроводной, и электромагнитное излучение свыше определенной волновой длинны большей частью отражается от этой металлической поверхности.

Таблица сравнения свойств стеклопакетов















Стеклопакет Толщина стеклопакета, мм Удельный вес, кг/м2 Коэффициент сопротивления теплопередачи, М2°С/Вт * Снижение шума, Дб**
4-16-4 24 20 0,32 30
4-16Ar-4И* 24 20 0,66 30
6-14-4 24 25 0,32 34
6-14Ar-4И* 24 25 0,64 34
4-10-4-10-4 32 30 0,47 31
4-10Ar-4-10Ar-4И* 32 30 0,71 31
6-10-4-8-4 32 35 0,46 36
6-10Ar-4-8Ar-4И* 32 35 0,69 36
4-16-4-12-4 40 30 0,51 34
4-16Ar-4-12Ar-4И* 40 30 0,75 34
6-14-4-12-4 40 35 0,50 37
6-14Ar-4-12Ar-4И* 40 37 0,74 36

eurofasad.ru

инструкция по звукоизоляции и сравнительная таблица стеклопакетов

Шумоизоляционные окна — надежные и современные системы, которые позволяют сделать квартиры или дома непроницаемыми от внешних шумов, звуков с улиц, лестничных площадок, соседского ремонта. Установка подобных конструкций не является чем-то необычным для мегаполисов, городов небольших размеров или сел, но следует правильно подходить к процессу выбора окон и системе звукоизоляции помещений.

Что влияет на звукоизоляцию окон

Не стоит пренебрегать комплексом факторов, которые определяют качество используемой шумоизоляционной оконной конструкции. К ним стоит отнести:

  • Звукоизоляционный класс, к которому относится профиль.
  • Класс шумоизоляции самого стеклопакета.
  • Уровень герметичности пакета, когда он закрыт.
  • Насколько высок уровень герметичности оконных стыков.
  • Конструкция стеклопакетов.
  • Уровень окружающих дом звуков. Это поможет правильно определить класс звукоизоляции окна, герметичность швов и стыков.

Оконный профиль определяет, насколько шумы будут проникать в квартиру. Основной звук проходит не через профиль, а через стеклопакет.

Внимание надо уделить и другим особенностям:

  • Толщина окон.
  • Расстояния между стеклами. Чем оно больше, тем будет выше уровень шумоизоляции квартиры.
  • Толщина стекол. Рекомендуется выбирать стеклопакеты, в которых стекла будут разной толщины. Обычно выбирают комбинированные стеклопакеты, например, монолитные стекла и триплекс.
  • Наличие дополнительных контуров уплотнителя.
  • Наличие щелей между стенами и оконными рамами. Для получения идеальной звукоизоляции, стоит использовать специальную монтажную пену, которая обладает высокой плотностью и эластичностью.
  • Проемы при монтаже не надо выравнивать пластиковыми откосами и гипсокартонном. Лучше применить штукатурку и шпаклевку.
  • Под окна надо ставить не пластиковые подоконники, а каменные, мраморные или гранитные.

Для достижения более высокого эффекта от шумоизоляции квартиры, стоит выбирать стеклопакеты, в которых есть две или три камеры окон. Рекомендуется выбирать варианты не с обычными стеклами, а конструкции со специальными материалами.

Довольно популярными являются стеклопакеты, в которых камеры заполнены аргоном, или в которых применяют мультифункциональное стекло.

Правильный монтаж: что учитывать

Учитывать вышеописанные факторы перед выбором стеклопакета для квартиры также важно, как и придерживаться правил монтажа шумоизоляционных окон. Это является залогом длительной и надежной защиты квартиры, использования конструкций. Кроме того, можно достичь и дополнительных эффектов — сделать квартиру более теплой.

При монтаже стеклопакетов со звукоизоляцией, необходимо учитывать такие особенности, как:

  • Необходимо полностью удалить старую оконную систему.
  • Проверить и выровнять проем кона.
  • Подготовить места для отверстий, в которые будут крепиться окна. Такие отверстия делаются в стене и по периметру.
  • Правильно поставить окно в проем.
  • Сделать герметизацию стыков.
  • Провести монтаж отливов, подоконников.

Мебель, которая находиться в комнате, должна быть накрыта или вынесена или помещения.

Монтаж окон происходит через анкер или через коробку. В первом случае будет происходить нивелирование рамы, как по отвесу, так и по уровню, будет сохранена торцевая часть пластика.

Если же крепить через коробку, тогда придется предварительно снять створки, стеклопакеты. Окно можно при этом устанавливать в любом проеме, произойдет перераспределение нагрузки с пластиковой поверхности на металлическую оконную арматуру.

Перед монтажом также надо придерживаться следующих рекомендаций:

  • Нижние несущие колодки должны стать опорой для окна. Колодки надо поставить поближе к вертикальным элементам.
  • На внутреннюю центральную раму не должна попадать влага или вода, которые попадают на этот участок конструкции через саморезы или отверстия.
  • Крепежные детали не стоит пережимать, чтобы не произошло искривление конструкции.
  • Ширина стыков между рамой и стеной не должна быть больше 3 см.
  • Надо провести герметизацию наружных швов, которые располагаются между рамами и стенами. Необходимо заранее приобрести герметик или монтажную пену.

Инструкция по звукоизоляции самостоятельно

  • Очищаем поверхность окон

Пыль и грязь мешают качественной шумоизоляции помещения, поэтому необходимо провести очистку уплотнителя с помощью влажной тряпки. Рекомендуется делать это несколько раз, очищая тряпку от грязи.

  • Регулировка звукоизоляции

Шумоизоляционные окна должны быть правильно отрегулированы, чтобы выполнять свои функции, защищая квартиру от посторонних звуков и шумов. Правильно отрегулировать конструкцию поможет головка регулировочного болта, которая располагается на створке.

Эту деталь необходимо аккуратно крутить, чтобы сместить головку. Движения должны быть плавными, еле заметными для человеческого взгляда. Болтик позволит прижать створки так, чтобы они не болтались, а звукоизоляция стала максимальной. Проверить качество регулировки поможет открытие и закрытие окон. Если возникнет небольшое сопротивление, тогда головку болтика необходимо снова подкрутить.

Инструкция по звукоизоляции окон, в которых стоят деревянные рамы

Подобные рамы предпочитают люди, которые заботятся не только о том, чтобы сделать свое жилище звуконепроницаемым, но и экологически чистым. Если рамы немного разболтались и деформировались, тогда шумы снова начнут заполнять квартиру. Просто так отрегулировать деревянные шумоизоляционные рамы для окон через кручение болтиков не выйдет. Потребуется провести другие действия:

  • Провести демонтаж

Необходимо снять створку с петель, вынуть из нее стекло. Потом наносятся метки, чтобы было легко понять, с какой стороны находится лицевая и внутренняя сторона створок, стекол, их верх и низ. Это поможет избежать проблем с обратной сборкой всей конструкции створок.

  • Выставляем под правильным градусом углы

После того, как деревянная створка была освобождена от стекол, ее надо положить на ровную поверхность. Створка должна располагаться так, чтобы места монтирования стекол располагались вверху. Потом углы рамы выставляются под углом в 90 градусов, для чего рекомендуется применить строительный угольник. Проверив диагонали с помощью рулетки, можно переходить к монтажу рам обратно, но для этого все диагонали должны иметь одинаковые параметры.

  • Вставка стекла в створку

Отрегулированная рама скрепляется саморезами, которые надежно фиксируют углы. Но этого мало, поскольку на створке присутствовать может краска, старая шпаклевка. Посадочное место надо аккуратно зачистить, а потом нанести силиконовый слой, который является отличным уплотняющим материалом. Стекло вставляется в створку в нужном положении, проводится его фиксация. Для этого стоит заранее купить штапики. Использовать гвозди не нужно, иначе эффект от проведенной процедуры будет некачественным.

Подобные действия рекомендуется провести по отдельности с каждой створкой, тогда можно защитить дом, в котором используются деревянные рамы.

shumniy.ru

Теплопроводность стеклопакетов: сравнительная таблица | Dacha.news

Насколько двойной стеклопакет эффективнее одинарного? Имеет ли смысл установка K и i-стекол? Играет ли роль толщина воздушной прослойки и заполнение аргоном? И какая между всем этим разница?

Все ответы в одной простой таблице.

Для удобства сравнения за базовый уровень был взят обычный однокамерный стеклопакет с четырехмиллиметровыми стеклами и межстекольным расстоянием в 16 мм. Также в таблицу добавлены сравнительные значения шумоизоляции стеклопакетов и разница в стоимости.

Сравнительная таблица эффективности стеклопакетов

Формула стеклопакета
(«к» — К-стекло, «а» — аргон)
 Толщина, мм На сколько «теплее», % На сколько «тише», % На сколько дороже, % Сопр. теплопер., м2*С/Вт Звукоизол., дБА
4 — 6 — 4 14 -15% -16% 0,308 30
4 — 8 — 4 16 -9% -13% 0,33 30
4 — 10 — 4 18 -4% -10% 0,347 30
4 — 12 — 4 20 -1% -6% 0,358 30
4 — 16 — 4 24 0,361 30
4 — 14 — 4 22 0% -3% 0,362 30
4 — 6 — 4к 14 7% 46% 0,386 30
4к — 6 — 4к 14 11% 107% 0,4 30
4 — 8 — 4к 16 24% 49% 0,446 30
4 — 6 — 4 — 6 — 4 24 25% 32% 39% 0,452 34
4к — 8 — 4к 16 30% 111% 0,469 30
4 — 6а — 4к 14 31% 66% 0,472 30
4 — 8 — 4 — 8 — 4 28 37% 41% 46% 0,495 35
4 — 10 — 4к 18 38% 52% 0,498 30
4к — 6а — 4к 14 39% 127% 0,5 30
4 — 9 — 4 — 9 — 4 30 42% 41% 49% 0,512 35
4 — 16 — 4к 24 45% 62% 0,524 30
4 — 12 — 4к 20 46% 55% 0,526 30
4 — 6 — 4 — 6 — 4к 24 46% 32% 101% 0,526 34
4 — 10 — 4 — 10 — 4 32 47% 52% 52% 0,529 36
4 — 14 — 4к 22 47% 59% 0,529 30
4к — 10 — 4к 18 47% 114% 0,532 30
4 — 8а — 4к 16 51% 69% 0,546 30
4 — 12 — 4 — 12 — 4 36 54% 62% 59% 0,555 37
4к — 16 — 4к 24 55% 124% 0,559 30
4 — 14 — 4 — 14 — 4 40 55% 74% 65% 0,561 38
4к — 12 — 4к 20 57% 117% 0,565 30
4к — 14 — 4к 22 57% 120% 0,565 30
4к — 8а — 4к 16 64% 131% 0,592 30
4 — 10а — 4к 18 67% 72% 0,602 30
4 — 8 — 4 — 8 — 4к 28 68% 41% 108% 0,606 35
4 — 6 — 4к — 6 — 4к 24 68% 32% 163% 0,606 34
4 — 16а — 4к 24 69% 82% 0,61 30
4 — 14а — 4к 22 71% 79% 0,617 30
4 — 12а — 4к 20 72% 75% 0,621 30
4 — 9 — 4 — 9 — 4к 30 78% 41% 111% 0,641 35
4 — 6а — 4 — 6а — 4к 24 78% 32% 121% 0,641 34
4к — 10а — 4к 18 85% 134% 0,667 30
4к — 16а — 4к 24 85% 143% 0,667 30
4 — 10 — 4 — 10 — 4к 32 87% 52% 114% 0,676 36
4к — 14а — 4к 22 88% 140% 0,68 30
4к — 12а — 4к 20 90% 137% 0,685 30
4 — 12 — 4 — 12 — 4к 36 101% 62% 120% 0,725 37
4 — 8 — 4к — 8 — 4к 28 101% 41% 169% 0,725 35
4 — 8а — 4 — 8а — 4к 28 104% 41% 127% 0,735 35
4 — 9а — 4 — 9а — 4к 30 115% 41% 131% 0,775 35
4 — 6а — 4к — 6а — 4к 24 115% 32% 203% 0,775 34
4 — 10а — 4 — 10а — 4к 32 125% 52% 134% 0,813 36
4 — 10 — 4к — 10 — 4к 32 131% 52% 176% 0,833 36
4 — 12а — 4 — 12а — 4к 36 137% 62% 140% 0,855 37
4 — 12 — 4к — 12 — 4к 36 154% 62% 182% 0,917 37
4 — 8а — 4к — 8а — 4к 28 157% 41% 209% 0,926 35
4 — 10а — 4к — 10а — 4к 32 192% 52% 216% 1,053 36
4 — 12а — 4к — 12а — 4к 36 218% 62% 222% 1,149 37

Пояснения и условные обозначения:
В графе «формула стеклопакета» указана толщина в миллиметрах его «составляющих», где 4-миллиметровые стекла отделяют друг от друга воздушные прослойки (камеры), заполненные обычным воздухом или аргоном (где указана литера «а»).

К-стекло – энергосберегающее низкоэмиссионное стекло, отличающееся от обычного специальным прозрачным покрытием из оксидов металлов InSnO2. Данное покрытие отражает тепловое длинноволновое излучение обратно в помещение. Если величина излучательной способности простого стекла составляет 0,84, то у К-стекла обычно около 0,2. Это значит, что К-стекло возвращает в помещение примерно 70% теплового излучения, которое на него попадает. Одновременно К-стекло способно защитить помещение от нагрева в жаркую солнечную погоду, также отражая большую часть тепловых волн.

Существует еще более эффективное низкоэмиссионное i-стекло (их нет в таблице). Оно примерно в полтора раза эффективнее К-стекла и имеет величину излучательной способности до 0,04.



В статье использована информация ЧП «ОТ-информ».



Также вам может быть интересно:
— Сравнение теплопотерь домов из разного материала

Загрузка…

dacha.news

«Из области иллузии»© 🙂 Часть 1: Звукоизоляция двухкамерным стеклопакетом.

В продолжение темы разговор. Часть 5: Звукоизоляция соединённых конструкций.» href=»http://www.wayhome.tv/2012/07/zvukoizolyaciya-soedinyonnyx-konstrukcij/» target=»_blank»>Звукоизоляция соединённых конструкций поговорим об окнах. По той или другой причине Вы решили заменить окна и как только Вы скажете продавцу, что кроме прочего Вас интересует звукоизоляция, то тут же будут предложены окна с двухкамерным стеклопакетом (тремя стеклами). Вам объясняют: чем больше слоёв — тем лучше защита, и интуитивно большинство из нас с этим согласятся… Но давайте по порядку.

Основными факторами, определяющими звукоизоляцию окна являются:

  • масса листового стекла;
  • герметизация притворов;
  • герметизация оконного проёма;
  • дистанция между стёклами;
  • частота звука;
  • угол падения звуковой волны (определяет частоту волновых совпадений).



Теперь беглым взглядом окинем то, чем потребителя потчуют производители/продавцы окон. По запросу «звукоизоляция окон» одним из первых Гугл выдаёт сайт компании «Бизнес-М», где находим такую табличку.

Сразу обращает на себя внимание разница значений звукоизоляции в 4-5 дБ для одной и той же формулы стеклопакета. Не будем на этом зацикливаться, хотя помним, что по закону масс для однослойных конструкций разницу 6 дБ ( в теориина практике 5 дБ обычно достигается) можно получить увеличением массы ограждения вдвое, например, 5-6 дБ — это разница в звукоизоляции между стенами толщиной в полкирпича и в кирпич



В попытке отделить зерна от плевел я убрал литеры, не имеющие значения, и добавил в таблицу среднее арифметическое значений звукоизоляции стеклопакетов, вот что получилось:

теперь данные смотрятся более натурально  — добавляя третье стекло (увеличивая общую массу стекла в 1.5 раза, например формулой  4—15—4—15—4) мы не можем рассчитывать на увеличение звукоизоляции более чем несколько дБ по сравнению с однокамерным (два стекла, 4—16—4) стеклопакетом.

Обратите внимание на формулу стеклопакета 4—10—4—10—4 (воздух): стекло добавили, зазор уменьшили — результат по сравнению с 4—16—4  звукоизоляция стеклопакета не изменилась! 😉



С той же общей массой листового стекла и той же дистанцией между крайними стёклами (формула 4—34—8) звукоизоляция однокамерного стеклопакета будет значительно выше: расчётное значение звукоизоляции R`w  = 47 дБ. Для формулы стеклопакета  4—24—8 рассчётное значение звукоизоляции R`w  = 44 дБ.

Как и масса стекла, дистанция между стёклами имеет непреходящее значение : при удвоении воздушного промежутка между стёклами звукоизоляция стеклопакета увеличивается на 4,5 дБ!

Таким образом продавцу окон, рассказывающему о «преимуществах» звукоизоляции окна с двухкамерным стеклопакетом, можно ответить по-одесски: «всё шо ви сказали — это из области иллузии»

 P.S. В связи с дистанцией между стёклами мне всегда вспоминается старый советский оконный блок с раздельными переплётами, где по тем нормам воздушный зазор между стёклами был 123 ммтакое стеклопакетам похоже не снится 😉

Литература:

1/ Блази, Справочник проектировщика. Строительная физика, 2004;

2/ Боголепов, Столярова, Определение необходимой звукоизоляции окон современных зданий. Научно-технические ведомости СПбГПУ 2-2’ 2010





Андрей Надеждин, Одесса, ООО и-нетЛаб (www.tiho.com.ua)

Другие записи из этой категории

  • “Конструктивный” 🙂 разговор. Часть 5: Звукоизоляция соединённых конструкций. — ( Коментариев)
  • “Конструктивный” 🙂 разговор. Ч.6: Сравнительный тест перегородок. — (7 Коментариев)
  • “Из области иллузии”© 🙂 Часть 6: Многослойные конструкции — (8 Коментариев)
  • www.wayhome.tv

    Стеклопакеты: виды, характеристики, таблицы

    Стеклопакет – большая часть окна, представляющая собой герметичный блок из двух или более листов стекла. Термин появился благодаря особенности применяемой в производстве технологии соединения между собой нескольких стекол в единую герметичную конструкцию. Стеклопакет обычно включает в себя два или три стеклянных листа, объединенных герметиком высокой прочности. Пространство, располагающееся между стеклами, называют камерой. Данные камеры в стеклопакетах заполняются обычным воздухом или инертным (разреженным) газом. Второй вариант обеспечивает более высокую звуко- и теплоизоляцию.

    Для того, чтобы между стеклами сохранялось определенное расстояние применяются дистанционные рамки, содержащиеся внутри себя влагопоглощающий материал. Важно, чтобы рамки были изготовлены из поливинилхлорида или алюминия, а не из стали. Использование подобных элементов дает возможность защитить стеклопакет от промерзания по краям.

    Таким образом, создается своеобразная сэндвич-конструкция, в которой между листами располагаются воздушные камеры, чередуясь друг с другом. Особенность устройства пакета препятствует попаданию грязи и пыли в межоконное пространство. Стеклопакет, наравне с профилем, определяет шумо- и теплоизоляционные свойства ПВХ-окна. При этом данная часть светлопрозрачной конструкции может обладать рядом дополнительных опций, таких как: противоударность, тонировка, дизайн, витраж.

    Основные разновидности

    В зависимости от типа и особенностей конструкции стеклопакеты бывают следующих видов:

    • однокамерные – изделия включают в себя два стекла с одной воздушной камерой между ними;
    • двухкамерные – состоят из трех различных листов стекла с двумя независимыми воздушными камерами.

    При выборе изделия необходимо учитывать степень освещения и практическое назначение помещения. Однокамерные стеклопакеты более доступные по цене, но обладают более низкими светопропускными и теплоизоляционными свойствами. Двухкамерные пакеты обеспечивают высокую светопроницаемость, тепло- и шумоизоляционные характеристики.

    Однокамерные конструкции в наших погодных условиях могут применяться только при остеклении лоджий, балконов, складских и производственных помещений. Но здесь стоит учесть, что в настоящее время выпускаются специальные однокамерные стеклопакеты, состоящие из низкоэмиссионного стекла. Это особый вид стекла, содержащий серебро, обеспечивающий удержание теплового излучения и пропускающий ультрафиолетовые лучи избирательно. Подобные изделия по своим свойствам могут составить конкуренцию обычным двухкамерным, но при этом отличаются более доступной ценой.

    Стеклопакеты отличаются друг от друга качественными характеристиками, своим составом, толщиной конструкции. Так, специальное покрытие позволяет предотвратить проникновение инфракрасных лучей, это дает возможность уменьшить показатель теплопотери сооружения. При этом свойства светлопрозрачности стеклопакета остаются без изменений. В летний период времени такие изделия обеспечивают необходимую прохладу, в зимнее время дают возможность сохранить тепло в помещении. Покрытия могут быть как твердыми, так и мягкими. Первые обладают высокой влагоустойчивостью и на практике применяются чаще, чем вторые. Солнцезащита на стеклопакетах создается посредством напыления тонкого слоя покрытия из оксида металла, либо путем установки специально окрашенных изделий.

    Стеклопакеты могут обладать огнеупорными свойствами. Это достигается посредством монтажа сетки из металла, надежно удерживающей стекло даже при воздействии открытого пламени. Бывают противоударные пакеты, состоящие из многослойного стекла и покрытые триплексом, особой пленкой, обеспечивающей высокую шумоизоляцию и не пропускающей прямые солнечные лучи. Существуют стеклопакеты с закаленными листами стекла, как в автотранспортных средствах. Такие изделия при ударе или механическом воздействии ломаются на мелкие части с тупыми краями. Также выпускаются стеклопакеты, внутри которых вместо воздуха используется инертный газ (аргон или криптон). Подобные пакеты отличаются высокими тепло- и шумоизоляционными свойствами, но при этом существенно дороже стандартных аналогов.

    Основные технические характеристики

    Стеклопакет занимает до 80% всего окна и во многом определяет шумо- и теплоизоляционные свойства светлопрозрачной конструкции. Согласно строительным нормативам, в московском регионе рекомендуют применять при остеклении пакеты, обладающие сопротивлением теплопередачи от 0,55 м2*С/Вт. Данным требованиям в полной мере соответствуют окна с двухкамерными стеклопакетами толщиной не менее 36 мм, при этом ширина профиля должна составлять от 76 до 82 мм.

    Толщина. Теплые стеклопакеты, как правило, включают в себя три листа стекла, две воздушные камеры, дистанционные рамки из поливинилхлорида, энергосберегающее стекло (обозначается маркировкой «И»), которое имеет более высокую сопротивляемость к воздействию низких температур. Толщина всего изделия составляет не менее 32 мм, а толщина одного стекла – не менее 4 мм.

    Холодные стеклопакеты, предназначенные для установки в хорошо отапливаемые помещения, могут состоять из двух листов стекла и одной воздушной камеры. Допустимая толщина данных изделий – 24 мм.

    Теплозащита. При подборе типа стеклопакета стоит учитывать расположение и назначение помещения. Однокамерные подойдут для лоджий, балконов, помещений, где нет существенных требований к теплоизоляционным свойствам изделия. Двухкамерные предназначаются для обеспечения максимальной теплозащиты. Более высоких теплоизоляционных характеристик можно добиться, если в камерах использовать криптон или аргон, либо установить стекла со специальным теплоотражающим покрытием. Применение инертных газов между листами стекол дает возможность повысить теплоизоляционные свойства до 5%. Функция теплозащиты стеклопакета также зависит от толщины изделия, количества камер, отсутствия щелей.

    Уплотнитель. Качество уплотнителя во многом определяет герметичность стеклопакета и фиксацию положения листов стекла внутри ПВХ-профилей. Для производства данных элементов используют каучук, резину, силикон. Силиконовые изделия обладают более долгим сроком службы и устанавливаются в дорогостоящих светлопрозрачных конструкциях. Уплотнитель позволяет обеспечить теплоизолирующие свойства окна благодаря своим характеристикам. Так, подобные элементы обладают мягкостью материала, эластичностью, способностью выдерживать перепады температур. Уплотнитель укладывают вдоль стыка между створкой окна и рамой.

    Звуконепроницаемость. На шумоизоляционные свойства стеклопакета влияют количество воздушных камер между листами стекла, расстояние между стеклами, сочетание светлопрозрачных изделий различной толщины, наличие дополнительного покрытия. Поэтому для обеспечения требуемых тепло- и звукоизоляционных показателей используют различные типы стеклопакетов.


    Tаблица сопротивления теплопередаче стеклопакетов













    Заполнение cветового пpоема R0, m^(2)·°C/Вт

    матеpиал пеpеплёта

    Дерево или ПВХ алюминий
    Двойное осткление в спаренных переплетах 0.4
    Двойное остекление в раздельных переплетах 0.44
    Tройное остекление в раздельно-спаренных переплетах 0.56 0.46
    однокамерный стеклопакет (два стекла ) :


    обычного (с расстоянием междy стекол 6мм) 0.31
    с И — покрытием (с расстоянием междy стекол 6мм) 0.39
    обычного (с расстоянием междy стекол 16мм) 0.38 0.34
    с И — покрытием (с расстоянием междy стекол 16мм) 0.56 0.47
    Двyхкамерный стеклопакет (три стекла):


    обычного (с расстоянием междy стекол 8мм) 0.51 0.43
    обычного (с расстоянием междy стекол 12мм) 0.54 0.45
    с И — покрытием одно из трёх стекол 0.68 0.52

    Основные формулы стеклопакетов















    Тип Формула Толщина (мм) Сопротивление теплопередачи (м2-с)/Вт Звукоизоляция (ДБ) Свето-пропускание (%)
    Однокамерный 4-12-4 20 0,33 25 85
    Однокамерный 4-16-4 24 0,35 26 84
    Однокамерный (К-стекло) 4-16-4К 24 0,51 27 70
    Однокамерный (К-стекло + аргон) 4-16-4К,Ar 24 0,53 34 72
    Однокамерный (И-стекло) 4-16-4И 24 0,58 27 74
    Двухкамерный 4-8-4-8-4 28 0,49 38 78
    Двухкамерный 4-10-4-10-4 32 0,54 38 77
    Двухкамерный (К-стекло) 4-10-4-10-4К 32 0,65 39 63
    Двухкамерный (И-стекло) 4-10-4-10-4И 32 0,72 39 67
    Двухкамерный 4-12-4-12-4 36 0,57 39 76
    Двухкамерный 4-12-4-6-4 30 0,47 29 77
    Двухкамерный 6-10-4-6-4 30 0,44 33 77
    Двухкамерный (И-стекло) 6-14-6-6-4И 36 0,75 38 66

    oknaotk.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
