Температурные швы в бетонных конструкциях: назначение и виды
Любые строительные конструкции, независимо от того из какого материала они изготовлены (кирпич, монолитный железобетон или строительные панели) при изменении температуры меняют свои геометрические размеры. При понижении температуры они сжимаются, а при повышении, естественно, расширяются. Это может привести к появлению трещин и значительно снизить прочность и долговечность как отдельных элементов (например, цементно-песчаных стяжек, отмосток фундаментов и так далее), так и всего здания в целом. Для предотвращения этих негативных явлений и служит температурный шов, который необходимо обустраивать в соответствующих местах (согласно нормативным строительным документам).

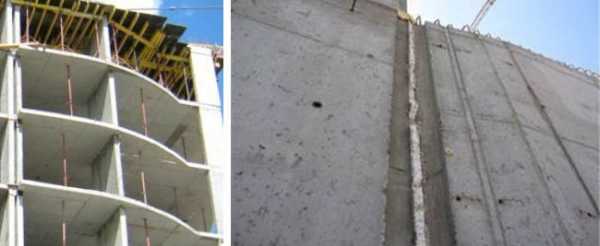

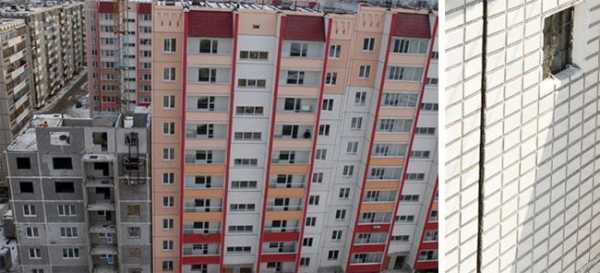

Вертикальные температурно-усадочные швы зданий
В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:
- Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
- Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.
Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).
Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.
В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.
На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.
В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.
Температурные швы перекрытий
В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.
Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

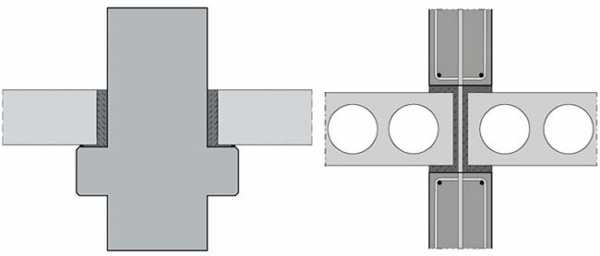

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

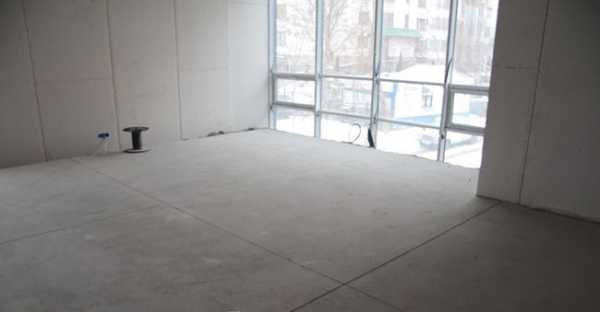

Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках
При заливке цементно-песчаной стяжки или обустройстве бетонного пола необходимо изолировать все строительные конструкции (стены, колонны, дверные проемы и так далее) от соприкосновения с заливаемым раствором по всей толщине. Этот зазор выполняет одновременно три функции:
- На этапе заливки и схватывания раствора работает как усадочный шов. Тяжелый мокрый раствор сжимает его, при постепенном высыхании бетонной смеси размеры залитого полотна уменьшаются, а материал заполнения зазора расширяется и компенсирует усадку смеси.
- Он препятствует передаче нагрузок от строительных конструкций бетонному покрытию и наоборот. Стяжка не давит на стены. Конструктивная прочность здания не изменяется. Сами конструкции не передают нагрузки на стяжку, и она не растрескается в процессе эксплуатации.
- При перепаде температур (а они обязательно происходят даже в отапливаемых помещениях) этот шов компенсирует изменения объема бетонной массы, что препятствует ее растрескиванию и увеличивает срок эксплуатации.
Для обустройства таких зазоров обычно используют специальную демпферную ленту, ширина которой несколько больше, чем высота стяжки. После отвердевания раствора ее излишки обрезают строительным ножом. Когда обустраивают в бетонных полах усадочные швы (в случае, если финишное напольное покрытие не предусмотрено), полипропиленовую ленту частично удаляют и производят гидроизоляцию паза при помощи специальных герметиков.
В помещениях значительной площади (либо когда длина одной из стен превышает 6 м) согласно СНиП необходимо производить нарезку продольных и поперечных температурно-усадочных швов глубиной ⅓ от толщины заливки. Температурный шов в бетоне производят с помощью специального оборудования (бензинового или электрического швонарезчика с алмазными дисками). Шаг таких швов не должен быть более 6 м.
Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки.

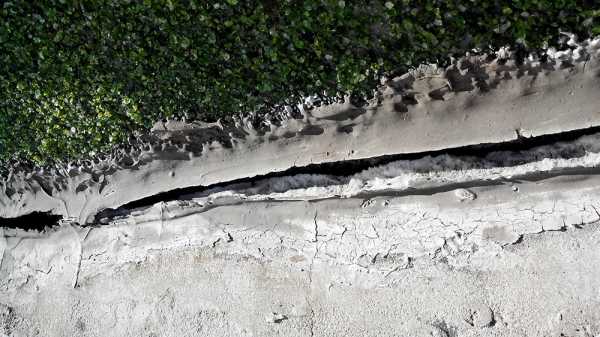

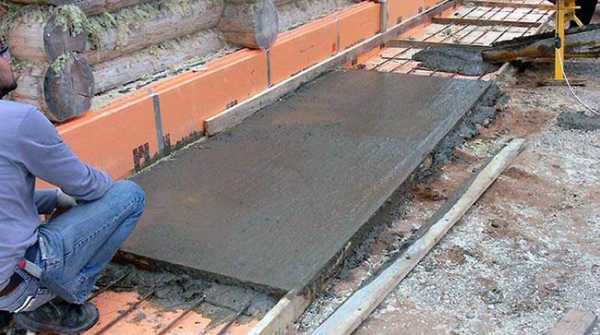

Температурные швы в отмостках фундаментов и бетонных дорожках
Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки. В опалубке по всему периметру крепят поперечные доски (толщиной 20 мм) с шагом 1,5÷2,5 м. Когда раствор немного схватится, доски извлекают, а после окончательного высыхания отмостки пазы заполняют демпфирующим материалом и гидроизолируют.
Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.
Материалы для обустройства швов

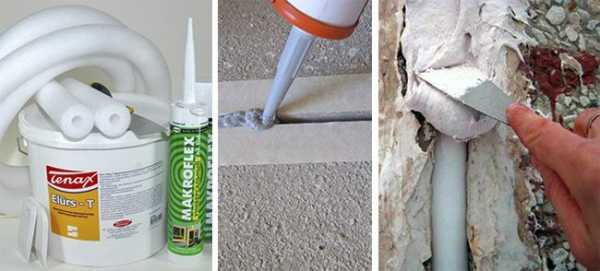

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

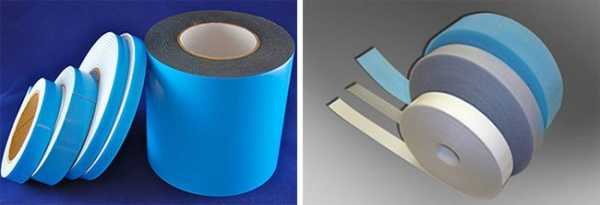

Демпферная лента
Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

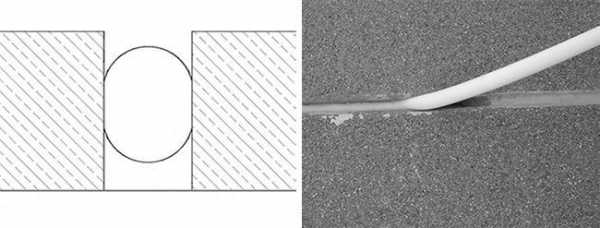

Уплотнительный шнур
Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

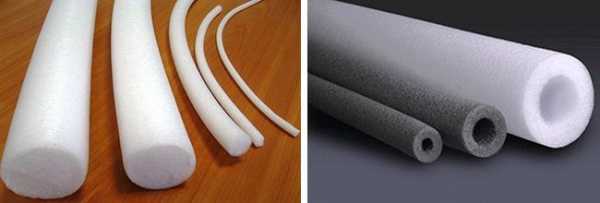

- сплошной уплотнительный шнур Ø=6÷80 мм,
- в виде трубки Ø=30÷120 мм.
Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.
Герметики и мастики
Для заделки швов применяют различные герметики:
- полиуретановые;
- акриловые;
- силиконовые.

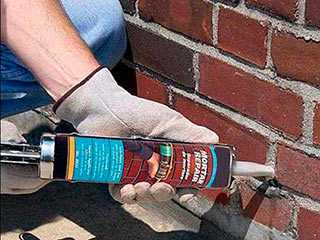

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

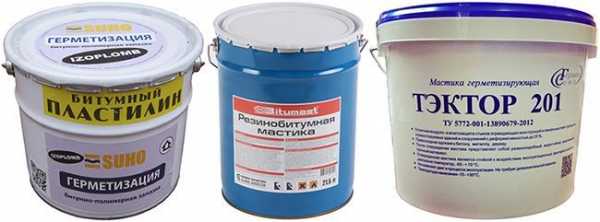

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.
Специальные профили

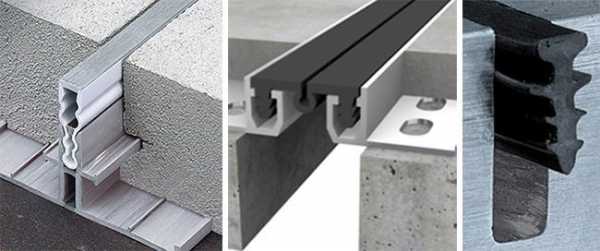

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.
В заключении
Правильное обустройство температурных, компенсационных, деформационных и осадочных швов значительно повышает прочность и долговечность любого здания; парковочных мест или садовых дорожек с бетонным покрытием. При использовании высококачественных материалов для их изготовления они прослужат без ремонта долгие годы.
zamesbetona.ru
Температурный шов в кирпичном многоэтажном доме
Кирпичный дом — это надежное и прочное жилье. Однако его стены склонны к деформациям, обусловленными колебаниями температур. Температурный шов в кирпичной кладке способствует значительному сокращению или предотвращению возможных растрескиваний стен, сохранению их целостности. Такие швы снижают нагрузку на элементы конструкции и делают кладку более устойчивой к колебаниям температуры воздуха.
Что это такое?
Деформационный шов в кирпичной кладке — это специальный зазор по периметру конструкции, который делит стену на отдельные отсеки, что придает зданию упругость. Его делают для того, чтобы предотвратить трещины в строительной конструкции при расширении и сужении стройматериалов под воздействием перепада температур, а также для дополнительной защиты стен от деформации во время усадки дома. Размер зазора зависит от вида кладки и температуры окружающей среды в разное время года с учетом климатических условий региона. В многоэтажных домах температурный шов бывает:
- Вертикальный. Он проходит по высоте всего дома, за исключением фундамента, ширина 20—40 мм.
- Горизонтальный. Его делают на уровне всех перекрытий шириной 30 мм.
Вернуться к оглавлениюСоприкосновение температурного шва в кирпичной кладке с фундаментом здания недопустимо.
Виды температурных швов в кирпичном многоэтажном доме
В группе таких швов существует осадочный тип.Помимо температурных, в кладке существуют другие виды деформационных швов, такие как:
- усадочные;
- осадочные;
- сейсмические.
Все виды специальных зазоров защищают от разрушения каждый конструктивный узел дома и предотвращают образование трещин в несущих и других стенах. Температурные и усадочные пустоты делают во всех без исключения кирпичных домах. Осадочные выполняют защитную функцию от разрушений при высоких нагрузках и нужны в многоэтажных строениях и домах с пристройкой. Их делают начиная с фундамента, но устройство выполняют по принципу вертикальных температурных зазоров, поэтому возможно их объединить в термоусадочные и создать в одной прошивке. Сейсмические пустоты целесообразно делать только на территориях с повышенной сейсмической активностью.
Вернуться к оглавлениюВарианты изоляции и утепления
С целью защиты от воздействий окружающей среды и предотвращения возникновения сквозняков внутри здания, все без исключения деформационные зазоры утепляют. Для этого создают защитный герметичный слой, используя упругие материалы. Выбор утеплителя зависит от размера температурного шва. При этом используется один вид материала или их сочетание. В таблице указан вид утеплителя в зависимости от ширины температурного промежутка в кирпичной кладке:
| Ширина шва, мм | Утеплитель | |
|---|---|---|
| до 30 | Монтажная пена | |
| свыше 30 | Вилатерм | Монтажная пена |
| Пенополистирол | ||
Для герметизации утепленных швов используют:
- двухкомпонентный герметик;

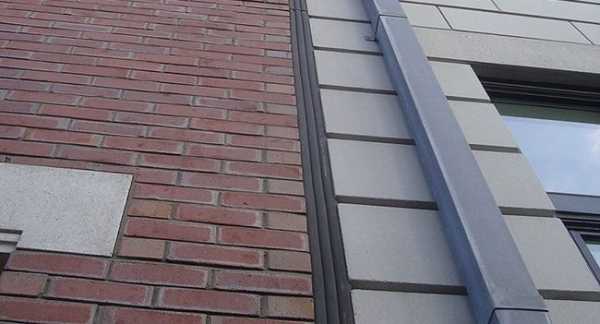

- оцинкованный деформационный компенсатор.
Герметик применяют полиуретановый, поскольку у него долгий срок службы и высокий уровень гибкости герметизирующего слоя. Укрепление и зашивка стыка оцинкованным компенсатором с деформационным сгибом прослужит более длительный период. Ее долговечность определяется сроком старения металла. В случае повреждения герметичности температурного шва или его утеплителя выполняют ремонтные работы.
etokirpichi.ru
Как жить в квартире с деформационным швом?
Шаповалов Олег Аркадьевич
Вещь неприятная и может быть головная боль, т.к. в этом месте может рвать даже кафель. Все зависит от того, насколько правильно и качественно сделан этот шов (главное усадка и изоляция), но лучше исходить из худшего, что сделано плохо и тут два варианта 1) отказаться 2) взять но плитку (или что там будет), класть в этом месте не на жесткий клей (раствор), а на битумную основу, чтобы на швах плитка “играла”. Для этого конечно нужен мастер, который правильно это уложит.Серегей
Бери конечно, надо брать!!!www.webprorab.com
Все, что нужно знать об утеплении швов.
Дата публикации .
Все со временем приходит в негодность, в том числе и межпанельные швы в панельных домах, которые при строительстве дома были заполнены резиновым уплотнителем, паклей или просто цементным раствором.
Срок службы таких швов сильно зависит от условий эксплуатации или, если говорить более простым языком, архитектурой дома и грунта, на котором он стоит. Например, во многих панельных «хрущевках» 60х годов постройки они только начинают разрушаться, а в домах высотой 9-12 этажей, построенных в 90е и 00е года, они уже требуют капитального ремонта.
Почему разрушаются швы?
Разница между этими домами в том, насколько сильно происходит движение плит между собой весной и осенью. Дома, построенные в Советском Союзе, строились качественнее при одинаковой технологии строительства, а малая этажность тех же «хрущевок» делает их еще более устойчивыми. Больше всего деформации подвержены температурные швы между сегментами здания, которые как раз и служат для свободного движения частей здания в межсезонье, поэтому их закрывают специальным образом согнутыми оцинкованными листами, либо герметизируют полиуретановым герметиком. Список нормативных документов, по которым герметизировались межпанельные швы, можно найти в конце статьи.
Почему происходит промерзание?
Как показывает практика, промерзанию подвержены в первую очередь те швы, которые были плохо или совсем не наполнены никаким уплотнителем. В этом случае, при появлении даже небольших трещин на внешней стороне шва происходит продувание стыка плит и соответственно промерзает стена квартиры. Это выражается сначала в том, что стена становится холодной, а затем появляется сырость и плесень на обоях квартиры, а в особо запущенных случаях даже иней. Часто в такие трещины попадает дождевая и талая вода, что усугубляет повреждения стены.
Чтобы этого избежать, разрушившийся шов вскрывают и наполняют монтажной пеной, после чего герметизируют либо герметиком, либо цементным раствором.
Технология «Теплый шов».
В последние годы приобрел популярность способ утепления швов вилотермом, уложенном на монтажную пену(так называемая технология «Теплый шов», по аналогии с технологией из деревянного домостроения), но в процессе эксплуатации все чаще с ним возникают проблемы.
Вилотерм, хоть и является весьма гибким утеплителем, со временем приобретает определенную форму, что вместе с движением плит между собой, рано или поздно приводит к появлению зазоров между утеплителем и стеной. А поскольку швы могут отличаться по ширине и глубине даже на одной прямой, то не всегда слой пены под вилотермом может оказаться достаточным, чтобы удержать его на месте или выдержать температурную нагрузку при уже сместившемся трубчатом утеплителе. Плюс, далеко не всегда вилотерм укладывают правильно, с коэффициентом сжатия 20-50% и укладкой на достаточный слой монтажной пены.
На фото – температурный шов на одном из домов по ул.Крестинского.

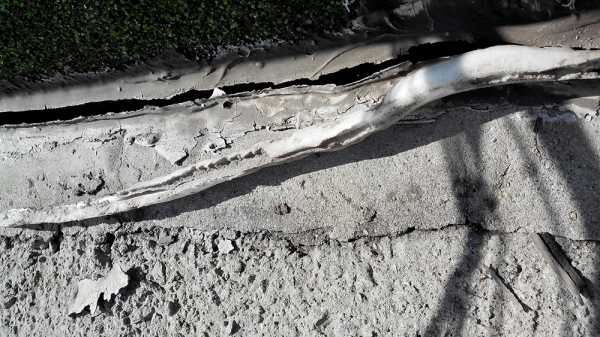

Как видно на фото, его форма далека от первоначальной, и частично он просто провалился в пустоту температурного шва. Монтажная пена в этом шве отсутствовала в принципе. Именно поэтому, после нескольких таких случаев мы не рекомендуем своим клиентам использовать вилотерм для утепления швов, хотя его использование несколько снижает себестоимость ремонта и на него проще и аккуратнее наносится герметик, поэтому в итоге мы имеем, что использование вилотерма выгодно исполнителю, но чревато проблемами через несколько лет для заказчика.
Мы рекомендуем полностью заполнять шов монтажной пеной, это убережет Вас от разочарования через некоторое время, а стену спасет от дальнейшего промерзания. Вилотерм можно использовать только в случае очень широких швов, при условии, что он будет закрываться пеной со всех сторон, например для утепления температурного шва, для межпанельных лучше использовать только монтажную пену.
Обязательно ли вскрывать швы?
Также существует способ герметизации без вскрытия шва.
Он возможен в том случае, если швы еще не начали промерзать, либо если трещины в швах малозаметны. Герметизация во-первых защищает швы от продувания, поскольку трещины закрываются герметиком, а во-вторых увеличивает срок их службы, поскольку защищает от попадания влаги на поверхность шва. Мелкие же трещины, которые появляются со временем от движения плит, также останутся под герметиком, поскольку акриловые и полиуретановые мастики эластичны и появление микротрещин не повлияет на герметичность.
Этот способ герметизации безусловно дешевле, чем полноценное утепление швов, но применим только в качестве профилактики либо на ранних этапах разрушения шва. Если шов уже начал промерзать или его разрушение хорошо заметно невооруженным глазом, то необходим полноценный ремонт таких швов.
Чем отличаются герметики?
Выбор материала, коих на данный момент достаточно много, зависит в первую очередь от ситуации и во вторую – от личных предпочтений заказчика и исполнителя. Принципиально герметики разделяются на двухкомпонентные и однокомпонентные. Двухкомпонентные полиуретановые герметики обладают лучшими характеристиками, чем акриловые однокомпонентные, но их применяют чаще всего только при сплошном ремонте швов, поскольку время использования после смешивания ограничено и нужно расходовать весь состав полностью. Акриловые герметики несколько уступают полиуретановым по характеристикам, но удобны в использовании, особенно если речь идет о выборочном ремонте швов. Кроме этого, акриловые герметики аккуратнее наносятся, что влияет на эстетичный вид фасада после ремонта.
Когда можно утеплять швы?
Швы можно ремонтировать как летом, так и зимой. Зимой используется зимняя пена и морозостойкие модификации герметиков. Причем для климата, который установился на Урале в последние годы, зима – это едва ли не более подходящее время для работы по герметизации швов, чем лето, поскольку дождь делает работы невозможными, а небольшой снег на работы влияет незначительно.
Тепла Вашему дому и сухих стен!
- СНиП 3.03.01-87. Несущие и ограждающие конструкции. М. 1989 http://www.docnorma.ru/normadoc/2/2027/index.htm
- ВСН 19-95. Инструкция по технологии заделки стыковых соединений панелей наружных стен жилых домов и зданий соцкультбыта. М 1995 http://www.docnorma.ru/normadoc/8/8711/index.htm
- ВСН 54-96. ИНСТРУКЦИЯ ПО ТЕХНОЛОГИИ ГЕРМЕТИЗАЦИИ И ТЕПЛОИЗОЛЯЦИИ СТЫКОВ ПАНЕЛЕЙ, ОКОННЫХ И ДВЕРНЫХ БЛОКОВ С ПРИМЕНЕНИЕМ “МАКРОФЛЕКСА” В ЖИЛЫХ ДОМАХ ПРИ РЕМОНТЕ, М. 1997. http://www.docnorma.ru/normadoc/11/11587/index.htm
- ВСН 40-96. Инструкция по герметизации стыков при ремонте полносборных зданий. М. 1996. http://www.docnorma.ru/normadoc/11/11585/index.htm
- ТР 95.07-99 Технологический регламент производства строительно-монтажных работ при возведении зданий и сооружений. Пункт 07. Герметизация стыков наружных ограждающих конструкций. М. 2000. http://www.docnorma.ru/normadoc/8/8875/index.htm
- ТР 94.10-99 Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений Пункт 10. Герметизация стыков наружных ограждающих конструкций. М. 2000. http://www.docnorma.ru/normadoc/8/8848/index.htm
- ТР 196-08 Технические рекомендации по технологии герметизации и уплотнения стыков наружных стеновых панелей. М. 2008. http://www.infosait.ru/norma_doc/54/54696/
www.alpinos.ru
Ремонт температурных швов
Дата публикации .
Многолетний опыт работы с предприятиями ЖКХ показал необходимость периодического объяснения различных технологий обслуживания зданий и системы функционирования различных конструктивных элементов зданий.
Виды деформационных швов
Деформационные швы подразделяются по своему назначению на температурные, усадочные, осадочные, компенсационные и сейсмические и представляют собой сквозной разрез здания на отдельные блоки для снижения нагрузки на элементы конструкции в местах различных деформаций.
В нашем климатическом поясе чаще всего встречаются первые два типа. Температурные швы можно увидеть на домах длиной более четырех подъездов, а иногда и чаще, и служат они для повышения упругости здания в межсезонье, когда меняется температура окружающей среды, а значит и здания.
Усадочные швы применяются в первую очередь в домах, состоящих из секций разной этажности, а значит и усадку после строительства они дают разную.
Иными словами, температурные и усадочные швы нужны, чтобы здание не треснуло от колебаний температуры и во время усадки здания.
Разумеется, деформационный шов должен быть защищен от попадания в него снега, влаги, грязи, и образования сквозняков внутри него. Для этого шов утепляют и герметизируют. Выбор материала для утепления зависит в первую очередь от ширины шва, а способ герметизации шва зависит от планового срока службы и имеющихся денежных средств для его ремонта.
Наиболее очевидным кажется заполнить шов вилотермом и заштукатурить, как реализовано на многих новостройках. Данный способ насколько прост, настолько же и недолговечен, поскольку штукатурка в деформационном шве не способна выдержать возложенную на него нагрузку и неизбежно сначала трескается, а потом и выкрашивается.
Вилотерм же показал свою недолговечность при отсутствии комбинирования его с монтажной пеной.
Варианты утепления швов
Разберем возможные варианты утепления и герметизации в зависимости от ширины шва.
При небольшой ширине оптимальным будет использование классической монтажной пены, в защищенном от солнечных лучей состоянии она уступает по долговечности только пенополистиролу.
При ширине шва от 30 до 50мм оптимальным будет сочетание монтажной пены и вилотерма. Вилотерм обеспечит экономию пены и добавит пластичности соединению, а пена создаст запас прочности и не позволит вилотерму принять постоянную форму во время смещения частей здания, а значит не допустит появления щелей в температурном шве.
При ширине шва от 50 мм и более рекомендуется использовать пенополистирол в сочетании с монтажной пеной.
Закономерен вопрос – почему нельзя полностью заполнить шов монтажной пеной?
Во-первых, при проектируемой ширине шва более 30мм учитывается и значительное смещение элементов здания по отношению друг другу, а значит возникает необходимость обеспечить должную пластичность утеплителю.
Во-вторых, пена гораздо дороже пенополистирола и вилотерма, и, как следствие, при полном заполнении шва только монтажной пеной стоимость погонного метра существенно возрастет.
Варианты герметизации швов
Герметизация температурно-усадочного шва производится либо двухкомпонентным герметиком, либо зашивается оцинкованным деформационным компенсатором.
Герметик можно использовать на швах небольшой и средней толщины. Важно использовать именно двухкомпонентный полиуретановый герметик, поскольку он более пластичен в отличие от акриловых герметиков и более долговечен. Минусом способа является относительная неэстетичность, поскольку двухкомпонетный герметик невозможно нанести идеально ровным слоем в силу его свойств. Плюсом – стоимость устройства шва, поскольку нанесение герметика менее трудоемко, чем установка компенсатора.
Использование герметика наиболее оправдано для усадочных швов, особенно для новостроек, где смещение элементов здания друг относительно друга еще не прошло свою наиболее активную стадию. Герметик со временем потрескается, но без ущерба для фасада здания, особенно, если здание утеплено широко используемым в настоящее время «мокрым фасадом».
Наиболее долговечным способом герметизации температурного шва является зашивка стыка оцинкованным компенсатором. Крайне важно использовать не просто оцинкованный лист, а использовать металлический профиль с армированием деформационным швом. Срок службы его ограничен только старением металла. Если же использовать простую оцинковку без деформационного сгиба, то со временем ее вырвет из стены из-за отсутствия минимальной эластичности на разрыв.
www.alpinos.ru
Температурные швы в кирпичной кладке: назначение и технология
Силы, воздействующие на кладку в результате перепадов температур, часто становятся причиной ее деформации. Самым эффективным способом предупредить такие проблемы являются деформационные швы, которые «гасят» распространение напряжений, вызывающих трещины и разрывы кладки.
Что такое температурный шов?
Температурным деформациям подвержен не только металл, но и такие материалы как строительный и даже клинкерный кирпич, хотя он и способен выдерживать значительные нагрузки.
Насколько это явление может быть опасным для здания? Приведем следующие цифры: здание из кирпича, высота которого летом, при температуре 20°С, составляет 20 метров, при температуре в -20°С укорачивается на 10 мм. При более низких температурах здание «сожмется» еще больше. Деформация в результате перепадов температур материала – одна из причин появления трещин и обрушения кирпичной кладки.

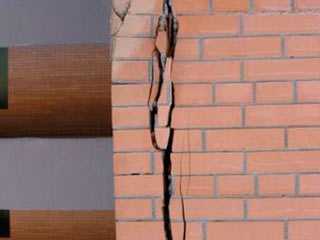

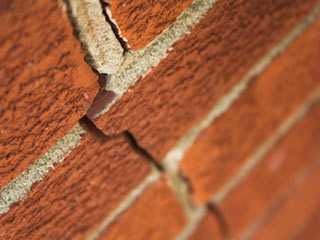

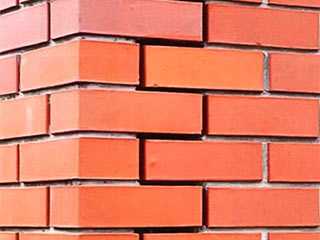

Последствия выглядят следующим образом:
Чтобы этого избежать, в процессе возведения стен в них делают температурные швы – зазоры (шпунты), которые разделяют стены по высоте на отдельные блоки, тем самым придавая зданию некую упругость. Благодаря этой упругости при деформации линейных размеров кладка здания остается целой.

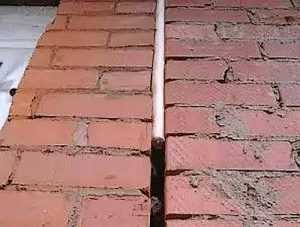

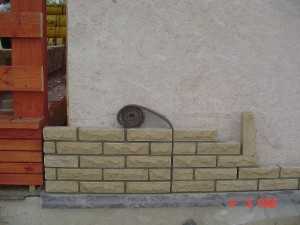

Шов делается следующим образом – в процессе кладки в нее на глубину в полкирпича вертикально закладывается теплоизоляционный шнур. Использование теплоизоляции необходимо даже в том случае, если для возведения стен использовались «теплые» растворы. При кладке облицовочным кирпичом обустройство температурного шва выглядит так:
После того, как кладка отдаст влагу, шов заполняется герметиком или иным упругим материалом.
Температурный шов: технология
Ширина шва зависит от температуры, при которой возводились стены и погодных условий места, где расположен дом, и обычно составляет от 20 до 30 мм. Обустройство шва шириной менее 20 мм не допускается, так как швы должны обладать достаточной горизонтальной подвижностью, как при их расширении, так и при сжатии. В малоэтажных зданиях из кирпича термошвы делаются через каждые 15-20 метров. Более точное расстояние между термошвами выбирается в зависимости от используемого стенового материала и средней расчетной температуры в зимний период.
Шов должен иметь конструкцию, которая обеспечивает удобство и простоту монтажа, контроля и ремонта утеплителя и герметизирующих компонентов, если в этом возникнет необходимость.

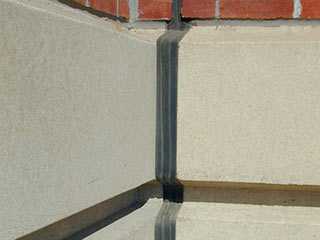

Пример использования герметика для заполнения температурного шва:
В отличие от усадочных швов температурные швы делаются только по высоте здания до уровня кровли, не затрагивая фундамент. Так как фундамент находится ниже уровня земли, то он намного меньше подвержен воздействию внешней среды и температурным колебаниям.
Как правило, эти швы, которые всегда делают только вертикальными, заполняются упругим гидроизоляционным и теплоизоляционным материалом – гидрошпонками, замазками и герметиками. Над верхним обрезом блоков фундамента, под швом стены необходимо оставить карман на высоту кладки в один-два кирпича. Это делается для того, чтобы при осадке температурный шов (шпунт) не упирался в фундаментную кладку. Если этого не сделать, кладка в этом месте может деформироваться.
Термошвы обязательны для любого дома? Есть ли тут исключения?
Температурные компенсационные швы можно не делать в строениях, которые имеют все следующие особенности:
- сборные перекрытия;
- продольные несущие стены, которые разделены поперечными швами с шагом не более 1-2 метров;
- отсутствие встроенных армирующих конструкций значительной длины;
В таких зданиях температурные швы не нужны – при этом длина здания, его этажность и климатические условия местности, в которой он расположен, не имеют значения.
Расчетные проверки и тест шва на функциональность
Нужно отметить, что обустройство термошвов в кладке снижает, но не устраняет на 100% усилия, возникающие под воздействием перепадов температур в кладке. Это означает необходимость проведения расчетных проверок для выявления того, как температурные колебания и подвижки отдельных узлов и конструкций влияют на целостность кладки.
Что делать, если шов не был сделан с самого начала?
Если температурный шов не был сделан в кладке изначально, что привело к появлению вертикальных трещин, допускается резка шва по готовой кладке, в который затем закладывается теплоизолирующая строительная лента, а оставшаяся пустота заполняется герметиком или иным эластичным материалом.
xn—-8sbfwakdpsgkr8e.xn--p1ai
Утепление межпанельных швов в панельных домах
Главная / Новости компании Ассолъ / Утепление межпанельных швов в панельных домах
/ Как создавалась Технология Теплый шов
/ Герметизация швов в квартире с уличной стороны
/ Как контролируется качество герметизации и заделки швов и стыков стеновых панелей?
/ Способы герметизации межпанельных швов стеновых панелях
/ Инструкция по контролю качества работ по герметизации межпанельных швов
/ Как избавиться от конденсата на ваших стенах и окнах
/ Зачем нужна герметизация деформационных швов?
/ Герметизация межпанельных швов на первом и последнем этаже
/ Герметизация крыши балкона своими руками. Ремонт и гидроизоляция балкона
/ Технология заделки и герметизации межпанельных швов
/ Гремит козырек на балконе как обесшумить? Гремит крыша балкона что делать?
/ Герметизация межпанельных швов внутри квартиры своими руками
/ Технология заделки межпанельных швов
/ Секреты правильного написания и отслеживания заявления на межпанельные швы в УК
/ Услуги проведения тепловизионного обследования межпанельных швов здания
«Теплый шов»: чтобы в доме всегда было тепло и сухо
«Теплый шов» – технология проведения строительных и ремонтных работ, предусматривающая изоляцию, установку уплотняющей прокладки и окончательную герметизацию стыка между элементами строительных конструкций. Технология применима для зданий, построенных из любых материалов, однако наиболее востребована оказалась при ремонте многоэтажных панельных зданий.
История возникновения современной технологии изоляции домов панельного типа
Первые образцы крупнопанельного домостроения появились в Западной Европе вскоре после первой мировой войны. Благодаря своим функциям — быстрота постройки и достойный уровень проживания — такие дома приобретали популярность. Но вскоре европейские страны приняли решение об отказе от построек подобного типа, и в 60-70-х годах панельное домостроение стало прерогативой стран социалистического лагеря. К таким странам относился и СССР: здесь преобладала массовая застройка городов и поселком городского типа сериями домов, материалы для которых централизованно производили крупные домостроительные комбинаты. С этим связано определенное географическое различие в использовании технологии «Теплый шов»; в западных странах ее используют при строительстве деревянных домов, зачастую ограничиваются одним эластичным герметиком. В России теплый шов – это основная технология ремонта швов межпанельных стыков в многоэтажных панельных зданиях. Проводя процедуры по заделке швов в четком соответствии технологии, удается повысить эксплуатационные характеристики постройки даже в условиях суровой русской зимы.
Преимущества использования технологии «Теплый шов» или как сделать дом настоящей крепостью на долгие года
Одной из самых серьезных проблем панельного домостроения, снижающей срок эксплуатации зданий является деформация межпанельных стыков и разрушение швов. Это приводит к таким проблемам, как промерзание наружных панелей в многоквартирных домах в зимнее время, и протекание – в летнее. Менее заметным, но гораздо более неприятным последствием нарушения герметичности межпанельных стыков может стать разрушение ограждающих конструкций и их соединений, осуществленных с помощью сварки арматуры. Результаты проведенных исследований показывают, что если металлический каркас бетонной конструкции имеет отрытый доступ к воздействиям атмосферного воздуха – каркас ржавеет со скоростью 0,3 мм в год. В результате может возникнуть опасность самопроизвольного разрушения внешних стен и даже всего здания.
Герметизация межпанельных стыков по технологии «Теплый шов» позволяет практически полностью восстановить качество тепло-, влаго – и звукоизоляции, в помещении перестанет повышаться влажность и снижаться температура. Применение технологии возможно по всей территории России, независимо от климатических поясов и разности температур.
Ремонт межпанельных стыков и швов осуществляется преимущественно с наружной стороны здания, т.е. не требует выселения жильцов на время проведения восстановительных мероприятий, и вообще не доставляет жителям ремонтируемых домов никаких неудобств. Высотные работы можно выполнять, используя конструкцию лесов или автовышку, однако наиболее эффективный способ работы — промышленный альпинизм. Герметизации межпанельных швов с применением техники промышленного альпинизма допускает выполнение работ по стыковой герметизации единственной квартиры, без комплексного ремонта целого здания. Также возможна герметизация металлопластиковых окон и козырьков, ремонт балконов и лоджий. Поскольку альпинист обладает значительной свободой в действиях на большой высоте, качество работы остается неизменно высоким.
Недостатки «Теплого шва»: о стоимости работ
К недостаткам технологии «Теплый шов» можно отнести высокую стоимость ремонта межпанельных стыков высотных зданий, поскольку это работа, выполняемая вручную, в особо сложных условиях (высота, работа на открытом воздухе). Утеплитель, используемый при обустройстве «теплого шва», имеет пористую структуру. А значит, он может впитывать влагу, которая, замерзая, вызовет разрушение материала. Поэтому необходима особо тщательная герметизация, которую не всегда удается гарантировать.
Пористый отеплитель (обычно шнур или полая трубка) имеет нестабильную форму, что может привести к неравномерности распределения его в шовном пазу. Это снижает качество герметизации межпанельных стыков и швов, при этом становится определить, где именно нарушена герметичность, будет невозможно.
Доверять выполнение процедур по технологии следует только профессионалам, иначе вы рискуете отдать достаточно большие деньги, не получив при этом должного эффекта. Промышленные альпинисты нашей компании гарантируют высококачественную заделку швов: благодаря опыту работы и постоянной практике сделать вашу квартиру уютной для них не составляет проблем.
Причины разрушения межпанельных швов: почему в доме может быть холодно и сыро?
Сразу после постройки здания межпанельные стыки герметизируются, однако в первые 3-5 лет эксплуатации здания происходит усадка стеновых панелей — сдвиг при неравномерной осадке отдельных частей здания. Размер этих деформаций достигает 30 – 35% от деформаций, вызванных температурными колебаниями, которые также оказывают неблагоприятное воздействие на герметик. Кроме растяжения-сжатия при температурных колебаниях и перепадах влажности воздуха, герметики в стыковых соединениях подвергаются воздействию иных факторов окружающей среды (обледенение, «кислотный дождь», УФ облучение). В результате суммарное раскрытие стыка в сопряжении двухмодульных панелей в средней полосе России достигает 4,5 – 5 мм.
Герметизирующие материалы теряют эластичность в результате естественного старения. Средний срок службы полиуретанового герметика без потери его эксплуатационных характеристик не превышает 15 лет.
Суть технологии «Теплый шов»: почему она так востребована и чем отличается от других методов
Ремонт межпанельных стыков по технологии «теплый шов» начинается с обработки межпанельных стыков. Их вручную, очень тщательно очищают от грязи, оставшейся краски, от каких-либо следов использованного ранее герметика, также производится удаление тех участков панели, которые отслоились, от остатков раствора. При необходимости производится расшивка трещин. Затем восстанавливаются повреждённые участки фасада в месте стыков наружных панелей.
После это производится повторная процедура изоляции межпанельных швов, поскольку качественная герметизация швов возможна только на абсолютно сухих краях стыков. После тщательных предварительно-подготовительных работ в полностью расчищенный и совершенно сухой стык заливается теплозащитный полиуретановый герметик. При затвердевании он расширяется и заполняет собой все пустоты и трещины. На еще не застывший полиуретановый герметик накладывается пористый или пустотелый утеплитель с обжатием 15-50%. Прокладка укладывается по всей длине стыка, без разрывов, с небольшим заглублением относительно поверхности фасада. Окончательная фаза заделки швов – заполнение специальной солнцезащитной мастикой полости стыка. В зависимости от того, насколько широк стык, процедура заполнения полости шва проводится единожды или повторяется необходимое число раз. Работы по герметизации и теплоизоляции можно проводить только при температуре от +35 до -15оС.
Уплотнители, используемые в технологии «Теплый шов»: только высококачественные материалы
Зачастую, когда речь идет об использовании технологии «теплый шов» при строительстве деревянных домов и коттеджей, имеют в виду обработку стыков специальным герметиком, без уплотнителя. Однако при обработке межпанельных стыков обязательно используют один из видов эластичных пористых уплотнителей:
– Вспененные прокладки из резиновых смесей на основе различных каучуков. Диаметры от 20 до 60мм.
– Полужесткий пенопласт замкнуто-мелкоячеистой структуры.
– Вспененные прокладки, получаемые методом экструзии из композиции на основе полиэтилена высокого давления.
К последним относится полый материал с замкнутыми порами Вилатерм, изготавливается открытым акционерным обществом «Стройдеталь» (ранее комбинат «Стройдеталь» треста Мосотделпром УМТС «Главмосстроя»). Это предприятие, работающее на рынке строительных материалов с 1954 года. Основная продукция комбината – теплоизоляционные материалы под торговыми марками «Вилатерм» и «Пленэкс». Именно эти высококачественные материалы получили широкое применение при заделке стыков и щелей в домах панельного типа по технологии «Теплый шов».
Герметики, используемые в технологии «Теплый шов»
Для ремонта межпанельных стыков по технологии «теплый шов» используются различные герметики, различающиеся по типу полимерной вяжущей основы: силиконовые (кремнийорганические), акриловые, полиуретановые, полисульфидные (тиоколовые).
Силиконовые герметики. Принцип действия силиконовых герметиков — отверждение при контакте с влагой воздуха, Такой герметик устойчив к перепаду температур и другим климатическим факторам. С другой стороны он недостаточно эластичен, плохо противостоит деформациям и может лопнуть в точке напряжения. Силиконовый герметик содержит растворитель, и поэтому не является универсальным. Его адгезия к различным строительным материалам не одинакова. К тому же силиконовый герметик не обладает автоадгезией, и поэтому не пригоден для ремонта. Не поддается силиконовый герметик и окраске. Стоимости силиконовых герметиков, как правило, выше, чем у других видов герметизирующих материалов.
Акриловые герметики. Не выдерживают деформации при перепадах температур, нестойки к воздействию влаги, поэтому применяются только в редких случаях при герметизации стыков и швов с внутренней стороны.
Полисульфидные (тиоколовые) герметики. Хотя тиоколовые герметики подходят для внешней герметизации межпанельных стыков и швов, они имеют ряд ярко выраженных недостатков: эти материалы двухкомпонентны, следовательно, требуют особой технологии приготовления. Они слабо противостоят деформациям и имеют низкую тиксотропность – закрытые тиоколовыми герметиками швы постепенно «оползают», что приводит к неряшливому внешнему виду фасада. Швы, обработанные тиоколовым герметиком, со временем чернеют. И, наконец, тиоколовые герметики нельзя наносить на поверхность стыков при температурах ниже -10°С.
Полиуретановые герметики. Полиуретановые герметики – универсальный материал для применения в технологии «теплый шов». Они полимеризуются под воздействием влаги воздуха и не имеют растворителя в своем составе, поэтому не дают усадки при вулканизации, что позволяет вам точно рассчитать расход герметика. Отсутствие растворителя также гарантирует адгезию к любым строительным материалам и при любых погодных условиях. Из всех герметиков полиуретановые являются наиболее прочными и эластичными. Это делает межпанельные стыки, восстановленные по технологии «Теплый шов» с полиуретановым герметиком очень долговечными и качественными.
Мастики, используемые в технологии «Теплый шов»
Под действием УФ-излучения (часть спектра солнечного света) полимерные материалы теряют эластичность и постепенно разлагаются. С целью защиты полимерных материалов от пагубного воздействия солнечного света используются специальные светозащитные мастики. Как правило, это двухкомпонентными полиуретановыми системами холодного отверждения. После перемешивания компонентов такая мастика превращается в резиноподобную массу. Уровень адгезии современных двухкомпонентных полиуретановых мастик по отношению к бетону, цементно-песчанному раствору, металлам, дереву, стеклу, кирпичу, а также полимерным герметикам – очень высок.
Непосредственно после смешения компонентов мастика представляет собой сметанообразную пасту, которая легко наносится на герметизируемый стык. Срок жизнеспособности мастики составляет величину от 2 до 5 часов. Окончательная полимеризация материала может занимать до 14 дней, на протяжении которых растет упругость материала и прочность на разрыв. По завершении полной полимеризации мастика набирает упругость 8-9кг/см2, при этом эластичность составляет около 600%.
Процесс полимеризации происходит за счет влаги воздуха, поэтому такие факторы. Как влажность воздуха, наличие воды в герметизируемых стыках имеют большое значение для качественного проведения процесса финишной герметизации. Желательно избегать попадания воды в состав мастики, поскольку полимеризация сопровождается выделением незначительного количества газа, вызывающего разбухание мастики, заполняющей все дефекты и полости строительного стыка. Большое количество воды приводит к возникновению пузырей на мастичном шве.
Использование техники промышленного альпинизма при выполнении высотных работ. Техника безопасности

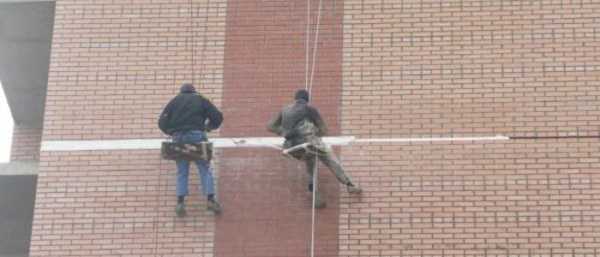

Промышленный альпинизм, как и другие высотные работы, относится к деятельности с повышенной степенью риска. Поэтому важно, что бы лица, допускаемые к выполнению высотных работ, своевременно проходили медицинское освидетельствование для допуска к работе по состоянию здоровья; прошли обучение специальности “промышленный альпинист”, и имели удостоверение государственного образца об окончании соответствующего учебного заведения (имеющего лицензию на право обучения по указанной специальности, выданную полномочными организациями министерства образования РФ или субъектов Федерации). Перед началом работ сотрудники должны пройти инструктаж по применению технологий и методов исполнения работ, а переподготовка специалистов должна осуществляться не реже одного раза в 2 года.
Персонал, работающий на высоте, должен знать специфику и особенности производства высотных работ, уметь пользоваться альпинистским снаряжением, знать способы страховки, самостраховки и оказания помощи в аварийных и нештатных ситуациях.
Примечание:
Нормативные документы:
Герметизация стыков проводится согласно Строительным нормам и правилам СНиП 3.03.01-87 «Несущие и ограждающие конструкции» (утв. постановлением Госстроя СССР от 4 декабря 1987 г. N 280) (с изменениями от 22 мая 2003 г).
Высотные работы производятся согласно Временным правилам безопасности в промышленном альпинизме, утвержденым на заседании Межведомственной комиссии по аттестации аварийно-спасательных формирований, спасателей и образовательных учреждений по их подготовке 09 июня 2001 года.
Важно! Правильно составить заявление на герметизацию швов:/ Открываем секреты правильного написания заявления на швы в УК
/ Текут межпанельные швы куда жаловаться?
/ Кто должен ремонтировать межпанельные швы в доме?
/ Типичные ошибки герметизации швов между панелями
Если Вы не нашли ответа на какой-то вопрос, то можете задать его по E-mail: ✉ [email protected].
Или по тел. ☎: +7(495) 585-79-00
www.promalpservice.ru
