Шведская плита – экономичный, фундамент для дома

Каждый дом должен быть уютным, прочным и долговечным. Технологии не стоят на месте и много новаторских решений, которые помогают повысить энергоэффективность жилища.

Как известно, основа дома – это фундамент, который может быть обычным ленточным, фундамент ТИСЭ или УШП. Эти конструкции отвечают за стойкость постройки. Сравнительно недавно в строительной отрасли появилось такое понятие, как фундамент шведская плита. Давайте подробнее разберем, что же это такое.

Что это такое?

Первый опыт использования этого типа фундамента практиковался в Европе. Это конструкция, состоящая из утепленной плиты, в которой проложена система водяного подогрева и основные коммуникации.

Эта технология обеспечивает повышенную энергоэффективность жилища и, конечно же, надежность, ведь как известно, на фундамент опирается основная нагрузка строения. Самое главное преимущество, заключается в том. Что техника строительства этого типа фундамента, почти идентична возведению обычного основания.

Главные преимущества

Фундамент утепленная шведская плита предоставляет массу преимуществ, среди которых:

  1. Возможность монтажа непосредственно в фундаменте дополнительных коммуникаций и теплого пола. Это обстоятельство в разы упрощает возведение жилого дома. В создании технического подполья отпадает надобность. За счет этого можно на много сократить расходы на  строительство, и сократить время постройки.
  2. УШП позволяет сэкономить на эксплуатации дома, так как прокладывается система подогрева и производится монтаж специального утеплителя. Этот фактор препятствует теплоотдаче, внутри помещений сохраняется тепло очень длительное время.
  3. УШП препятствует возникновению конденсата на стенах внутри жилища. Благодаря этому можно не бояться образованию на стенах плесени и грибка.

И еще немного плюсов

  1. Такая опорная часть подойдет практически любой возводимой постройке, вне зависимости будет это геологические и климатические условий местности. Монолитная плита обусловлена высокими несущими способностями.
  2. Предотвращение морозного пучения. Как правило, этот фактор негативно влияет на любые типы фундамента, но только не на УШП, поскольку он имеет в своем основании систему подогрева и специальный утеплитель.
  3. Идеальная ровность поверхности плиты. Это обстоятельство существенно упрощает проводимые отделочные работы, как внутренние, так и наружные.
  4. Чтобы начать возведение фундамента своими руками, не нужно использовать тяжелую технику. При укладке монолитной плиты не нужно привлекать грузоподъемные краны. Также не потребуется и серьезная разработка грунта. Для возведения фундамента достаточно лишь снять поверхностный слой почвы – 45 см.

Возведение фундамента Шведская плита

Технология строительства предусматривает прокладку водопроводной и канализационной системы между пластами утеплителя фундамента. Также проводится закладка труб для обогрева пола.

Главной особенностью шведской плиты можно считать гидроизоляционный защитный слой, который препятствует теплоотдаче. Этот слой укладывается как по бокам фундамента, так и снизу него. В процессе строительства утеплитель приобретает форму опалубка.

Шведская плита состоит из следующих элементов:

  • песка;
  • гравия или щебня;
  • термопластичной пленки или рубероида;
  • пенополистирола;
  • каркаса армированного типа;
  • системы труб;
  • слоя сетки, армированной;
  • бетонный пласт.

Теплая шведская плита подойдет для постройки жилья на болотистой местности и на слабых пучинистых грунтах.

Основной процесс изготовления фундамента

Чтобы начать строительство плиты фундамента своими руками, необходимо выполнить следующие действия:

  • снимается поверхностный грунтовой слой до 45 см;
  • проводится утрамбовка гравийной подушки;
  • монтируется дренаж по периметру постройки и трубы инженерных сетей;
  • проводится укладка монолита, а также бортовых элементов;
  • из арматурного прута монтируется каркас;
  • производится монтаж труб, которые отвечают за теплый пол. После этого трубы подключаются для закачки воды или воздуха к коллекторному шкафу;
  • монолитная плита заливается десятисантиметровым слоем бетона;
  • проводятся шлифовочные работы.

По шаговый процесс изготовления шведской плиты

Первым делом проводятся работы по исследованию грунта и зачистке площадки. Далее, необходимо снять поверхностный слой грунта и выровнять дно.

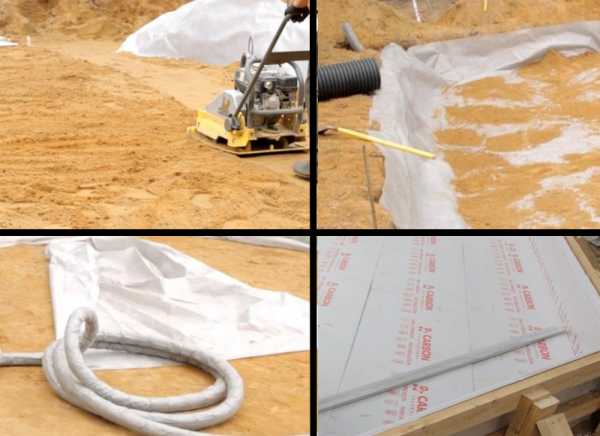

На следующем этапе застилаем дно геотекстилем и засыпаем гравийную подушку. Если используется комбинация из щебня и песка, слои обязательно должны разделяться геотекстилем.

Нижний же слой лучше засыпать щебнем, чтобы он лучше выполнял дренажную функцию. Затем можно засыпать такой же слой песка, приблизительно, 15-20 см. Важно, чтобы подушка была хорошо уплотнена, для этого необходимо использовать трамбовочную машину. После этого по всему периметру прокладывается дренаж.

Следующие этапы

Как упоминалось выше, при засыпании песчано-гравийной подушки прокладываются дополнительные коммуникации. На этом этапе важно тщательно просчитать точки выхода и входа канализации, электричества и водопровода. Этому этапу работ нужно уделить особое внимание, так как все коммуникации располагаются под монолитной плитой УШП. Если вы на этом этапе что-то не учли, в последствии вы не сможете что-либо добавить или смонтировать, вам придется принимать дополнительные технические решения, которые потребуют много времени и сил.

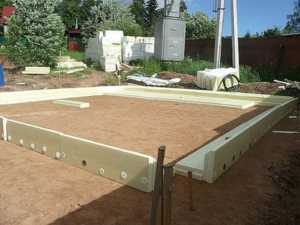

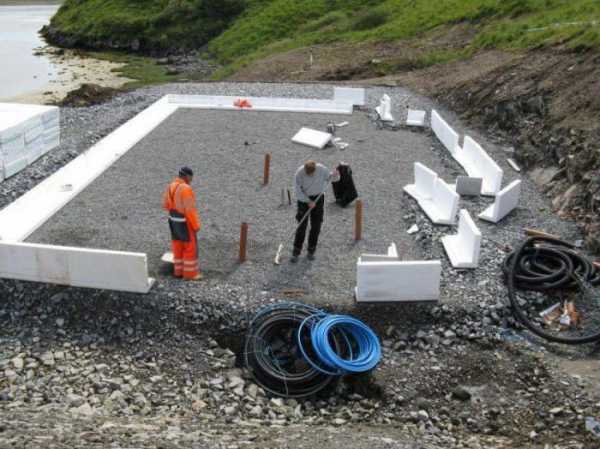

Далее, необходимо заложить опалубку из элементов пенополистерола. После того, как будет залит бетон, опалубка становится несъемной. После этого действия земля с бетоном перестает контактировать, что и обеспечивает утепление фундамента.

Выбор утеплителя

Гидроизоляция и утепление фундамента очень важный момент. Дело в том, что весь вес здания и самого фундаменты берут на себя утепленные слои. Материал, из которого они состоят, должен отличаться повышенной прочностью.

Существуют особые требования, по которым и выбирается утеплитель для УШП. Во-первых, это экология. Материал, из которого состоит защитный слой, должен быть экологически чистым. Во-вторых, этот слой должен обладать отличными термическими свойствами, чтобы не допускать промерзания фундамента в зимние времена года.

Более того, слой перекрытия, который находится непосредственно под плитой, должен быть не менее 210 мм толщиной. Отмостки также необходимо утеплять должным образом. Используемый слой изоляционного материала составит 50 см.

Подводим итоги, какой утеплитель лучше

Учитывая вышеперечисленные требования, для перекрытия фундамента идеально подойдет экструзионный пенополистерол. Укладывать его необходимо в несколько слоев, для достижения максимальной теплоизоляции. Между слоями следует проложить слой гидроизоляции. Марка пенополистерола, который и будет прокладываться непосредственно под плитой, должна быть выше той, который будет прокладываться под ребра, этого требует технология постройки УШП.

Пенополистерол – это качественный изоляционный материал, который обладает отличной прочностью. Главное то, что он экологически чист, и имеет великолепную теплоизоляцию. При строительстве это материал используется давно, и у него много положительные отзывы среди строителей.

Главные преимущества пенополистерола

Большинство строителей выбирают именно этот теплоизоляционный материал из-за следующих преимуществ:

  • не выделяет опасных токсичных веществ для окружающей среды и человека;
  • в процессе полного срока службы является экологически чистым материалом;
  • в процессе всего срока службы на пенополистероле не образуется повреждений и трещин, из-за оказываемого на него давления;
  • материал не является питательной средой для микроорганизмов и живности, которая обитает в почвенных слоях;
  • устойчив к воздействию бактерий, разложению, гнили и плесени;
  • обладает отличными огнестойкими свойствами.

Некоторые особенности

Однако стоит знать и о дополнительных нюансах, которые связанны с этим материалом. Например, не стоит допускать контакта пенополистерола с различными химическими соединениями. Это может привести к повреждению изоляционного слоя, после чего он не сможет в полной мере выполнять свои функции.

Далее, необходимо соорудить из арматуры два сетчатых каркаса, которые будут располагаться параллельно. Для этого можно использовать пруты толщиной 12 мм. Расстояние между каркасами должно составлять не менее 210 мм. Под арматурный каркас необходимо подлаживать специальные подкладки, чтобы предотвратить повреждение изоляционного слоя.

По верх труб можно уложить дополнительный слой армированной сетки.

В заключение

Как видите, технология строительства фундамента шведская плита практически ничем не отличается по сравнению постройки обычного, ленточного основания. Шведская плита своими руками, это несложное мероприятие, которое под силу выполнить любому строителю.

Главное, что нужно сделать, это соблюдать правила и дополнительные нюансы при постройке.

vsebeton.ru

характеристики, описание, изготовление своими руками

Существует определенный порядок строительства любого объекта, при котором сначала заливается фундамент и лишь после этого обустраиваются все жизнеобеспечивающие системы здания.

Оригинальная идея была выдвинута в свое время шведскими специалистами, предложившими объединить процедуру заливки основания с его утеплением, а также с прокладкой инженерных коммуникаций.

Результатом этих изысканий стала конструкция под названием утепленная шведская плита (УШП), по сути представляющая собой плитный фундамент не очень глубокого залегания.

Содержание статьи

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Важно! Особенностью сборной конструкции УШП является небольшая глубина ее установки в грунте.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

  • при близком расположении грунтовых вод;
  • на рыхлых, а также мягких или легких, сыпучих грунтах;
  • на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

Помимо этого, в состав основания также входят следующие элементы:

  • дренажный слой в виде специальной подушки из гравия и щебня;
  • прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
  • гидроизоляция, защищающая плиту монолита от подземных вод;
  • слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

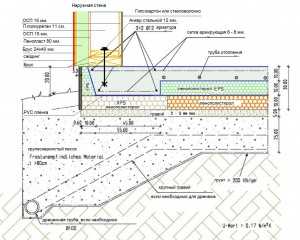

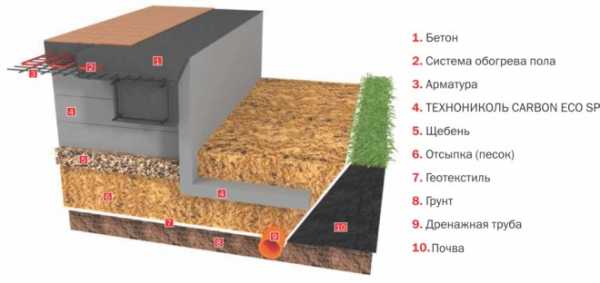

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Дополнительная информация: именно в него интегрируется водовод, по которому излишки влаги отводятся от строения.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Применение УШП

Типовая шведская плита применяется обычно при проведении строительных работ на объектах следующих категорий:

  • частные дома из оцилиндрованных бревен;
  • строения, возводимые на основе клееного брусового материала;
  • постройки из деревянного бруса обыкновенного.

К этой же группе следует отнести строения на основе SIP-панелей и объекты, сооружаемые по каркасным технологиям.

Относительно выбора подходящего для этих конструкций места следует отметить, что применять фундамент УШП допускается почти на всех типах грунтов, включая:

  • песок и супесь;
  • глину и суглинок;
  • насыщенные влагой почвы (так называемые слабонесущие).

В качестве исключения могут рассматриваться сильно илистые грунты и верхний (растительный) почвенный слой.

Технологию УШП без всяких ограничений допускается применять в местностях с близким расположением грунтовых вод, а также на наклонных участках с перепадом по высоте не более 25 сантиметров.

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Обратите внимание! Фундаменты типа УШП напоминают ленточные конструкции, однако они намного надежнее и более практичные.

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

  • при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
  • в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
  • монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
  • еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
  • такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

  • невозможность обустройства подвального помещения;
  • слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
  • сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Технология изготовления

При самостоятельном изготовлении фундамента УШП исполнитель должен придерживаться следующих пошаговых рекомендаций:

  • начинать следует с земляных работ, при проведении которых место под постройку тщательно расчищается, после чего производится его разметка;
  • глубина котлована, подготавливаемого под основание УШП, должна быть не менее 0,4 метра, так что его вполне можно выкопать вручную;
  • дно вырытой площадки засыпается слоем речного песка толщиной около 15 сантиметров, после чего тщательно утрамбовывается;
  • затем на подготовленную ровную поверхность кладется кусок геотекстиля с небольшим запасом, а уже по нему устраивается дренаж из гравия и щебня толщиной 15 сантиметров.

Важно! Для большей надежности дренажная прокладка делается в несколько слоев, пересыпаемых песком.

По завершении этих процедур края геотекстиля заворачиваются вокруг дренажного слоя, в котором прокладываются канализационные трубы и водоводы. Опалубку для заливки шведской плиты желательно изготавливать из прочного утеплительного материала (для этих целей лучше всего подходят плиты из пенополистирола или фибры толщиной порядка 10 сантиметров). На углах площадки обязательно устанавливаются блоки характерной L-образной формы.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Обратите внимание! Зоны повышенных нагрузок дополнительно усиливаются сеткой, сваренной из прутков того же диаметра.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище.

sdelatbanyu.ru

Шведская плита. Что это?

Те, кто углублялся в тему обустройства фундамента, наверняка слышали о плитном фундаменте, который является ярким конкурентом других типов фундамента в условиях пучинистой почвы с большой глубиной промерзания.

Армирование плитного фундамента

Во время обустройства плитных фундаментов огромное внимание уделяют процедуре армирования, благодаря чему она обеспечивает небывалую жесткость сооружения. В результате фундамент отлично справляется с движениями грунта, не подвергаясь внутренней деформации.

Долгое время эта технология использовалась только в редких случаях, когда любой другой тип фундамента при строительстве небольших домов был не уместен. Это было связано с высокой стоимостью готовой конструкции, однако прошли года, научный прогресс дал о себе знать, теперь плитный фундамент можно залить по приемлемой цене и в суженные сроки, используя при этом шведские строительные стандарты. Именно поэтому новая технология носит название шведской плиты, поговорим о ней более детально.

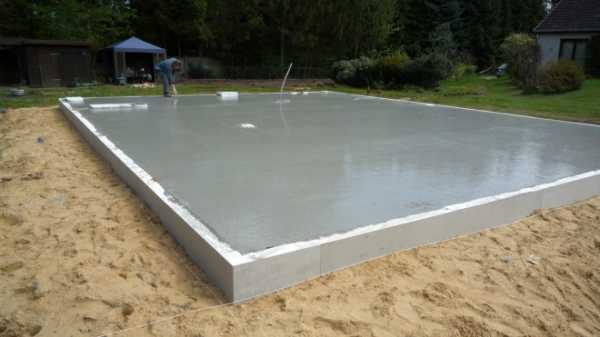

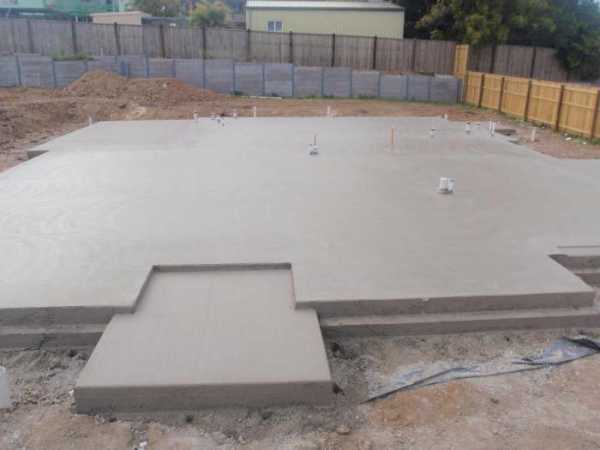

Плитный фундамент после заливки

Шведская технология не определяет новое название плитного фундамента, это, скорее всего, его усовершенствованная версия. К особенностям шведской плиты следует отнести небольшую глубину закладки и тщательная гидроизоляция со всех сторон, и снизу и по бокам. Готовая плита выступает в двух ролях: как фундамент и первый пол этажа. К тому же в основание интернированы все коммуникации.
В процессе заливки бетона, в структуру будущей плиты устанавливают «теплый пол», благодаря которому достигается прекрасный микроклимат в помещениях первого этажа и создается препятствие промерзанию грунта снизу.

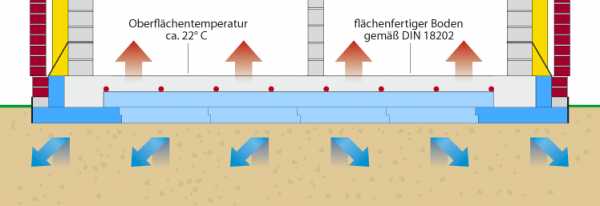

Схема устройства шведской плиты

Плюсы шведской плиты

К перечню основных преимуществ этой вариации фундамента следует отнести следующие пункты:

  • сфера применения не ограничивается только пучинистыми грунтами, возведение шведских плит возможно на любой твердой почве;
  • наличие «теплого пола» и интегрированных коммуникаций непосредственно в плите;
  • пол первого этажа не нуждается в дополнительном выравнивании и готов к финишной отделке;
  • время монтажа занимает около двух недель;
  • есть возможность устройства каменных каминов, печей и других тяжелых и габаритных конструкций.

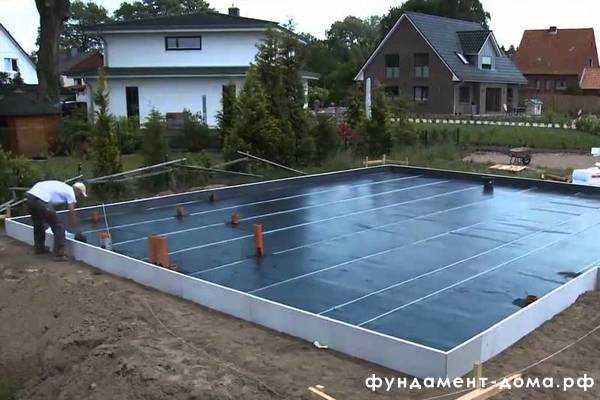

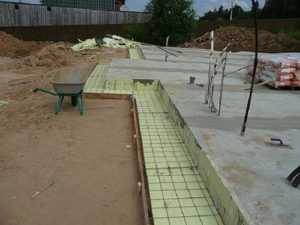

Сооружение опалубки на гидроизолированное основание

Процесс устройства шведской плиты

С точки зрения структуры шведской плиты, она представляет собой сочетание бетонного пола и ленточного фундамента. Этот факт обязывает ответственно относиться к предварительным расчетам и всем этапам работ.

Поэтапная процедура создания шведской плиты заключается в следующем:

  • Подготовка почвы. Если планируется возведение небольшого дома до двух этажей, работы по выемке грунта не заставят много трудиться, достаточно снять поверхностный слой и хорошенько выровнять дно;
  • Застил дна геотекстилем. Этот материал надежно защищает бетон от воздействия влаги идущей снизу, не гниет и не распадается в сырой земле;
  • Закладные. После обустройства защиты нужно установить закладные, через которые будут проходить отопление, канализация,  электроэнергия, и прочие инженерные коммуникации. Сделать это после заливки фундамента очень сложно;

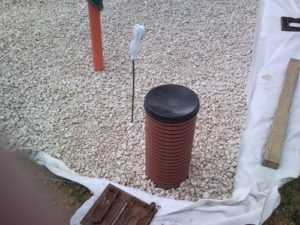

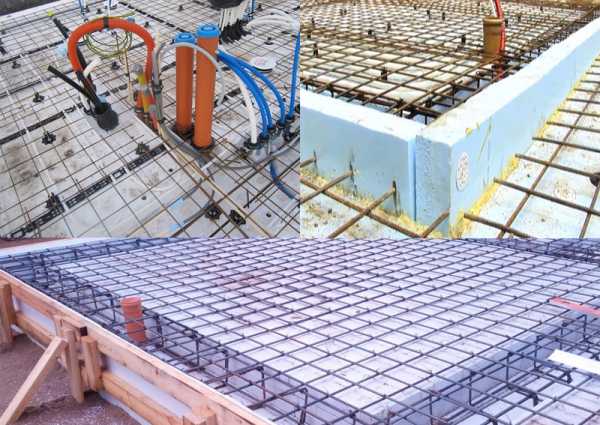

Подводка коммуникаций

  • Песчаная подушка. Сплошной слой геотекстиля покрывают 30-сантиметровым шаром песка, равномерно разравнивают его и тщательно трамбуют виброплитой;
  • Опалубка. В данном случае используют несъемную версию опалубки, выполненной из фибролитовых плит;
  • Гидроизоляция. Поверх песка застилают слой полиэтиленовой пленки;

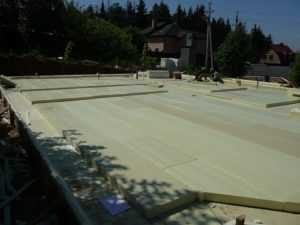

  • Утеплитель. 10-сантиметровым слоем пеноплекса под основанием фундамента, и 5 сантиметровым по бокам обеспечивают утепление;

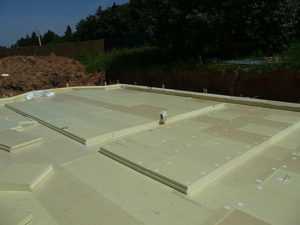

Утепленная шведская плита

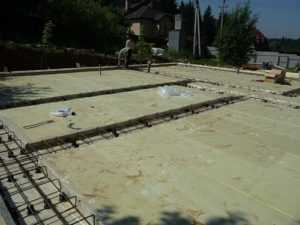

  • Армирование. Этой операции подвергают ребра фундамента;

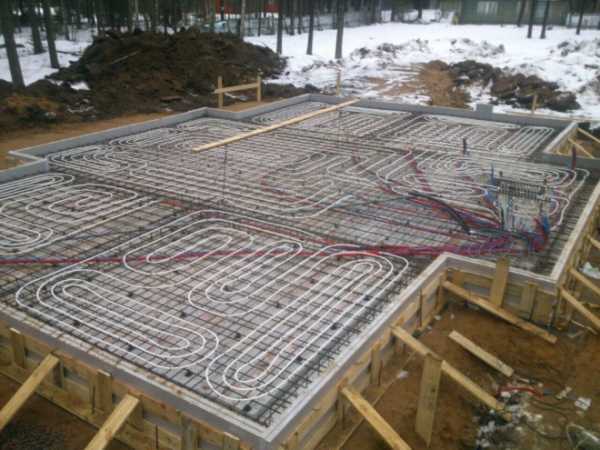

  • Теплый пол. К предварительно устроенной сетке крепят трубчатые элементы системы теплого пола. Дабы не допустить их деформации под весом бетона, перед заливкой трубы заполняют воздухом;
  • Заливка фундамента.  В этих целях используют бетон М300. В процессе нужно обязательно иметь под рукой виброрейку для удаления воздушных ячеек из толщи бетона, это сделает его намного прочнее;
  • Отмостка. По завершению работ по заливке плиты, весь периметр фундамента окружают отмосткой.

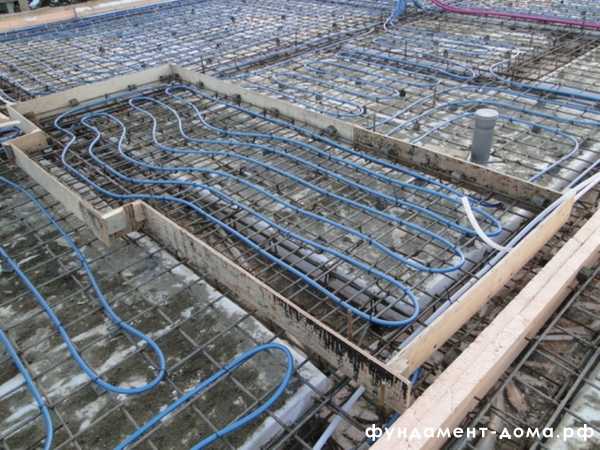

Крепление кабелей теплого пола на арматурном каркасе

Минусы шведской плиты

Вполне закономерно, что вместе с позитивными моментами всегда найдется место недостаткам:

  • несмотря на то, что стоимость монтажа шведской плиты намного ниже по сравнению со своим предшественником, все равно она остается на высоком уровне. Во много это результат необходимости использования дорогостоящих материалов и привлечения квалифицированного профессионала, поскольку сделать подобную работу без определенного багажа знаний за спиной невозможно. В первую очередь надо безошибочно выполнить проект будущей конструкции, маленькая ошибка на этом этапе, в результате может стать фатальной;
  • все инженерные коммуникации должны быть заранее предусмотрены, после того, как фундамент будет готов, выполнить подводку чего-либо станет невозможно;
  • невозможность произвести ремонт коммуникаций размещенных в толще бетона;
  • в наших климатических условиях эта технология еще не изучена должным образом, поэтому пока нет уверенности в использованных материалах, в том, как они себя поведут через 10-20 лет.

Структура традиционного плитного фундамента

И в заключение хотелось бы сказать, что в странах Европы, в основном Швеции и Финляндии с помощью таких фундаментов уже построено около миллиона домов. Это дает повод считать, что и в наших условиях они прекрасно справятся со своей задачей.

www.xn----7sbbnce2cdcen9bgn.xn--p1ai

Утепленная шведская плита

Утепленная шведская плита УШП


Данный вид фундамента считается самым оптимальным вариантом для строительства частных домов и коттеджей, в особенности на пучинистых и водянистых грунтах, с довольно большой глубиной промерзания грунта. От таких  типов фундаментов  не редко приходилось отказываться из-за их высокой цены, а также сложности и длительности процесса строительства. Однако стоит отметить что современные технологии и стройматериалы позволяют возводить такие плиты фундамента буквально  за несколько дней. На данный момент  в России и странах зарубежья очень активно используется утеплённая шведская плита (schwedenplatte) –  это достаточно высокотехнологичный, современный вид плиточного фундамента. Данный тип фундамента представляет в себе  совмещение множества функций и использование  современных инновационных гидро и теплоизоляционных материалов. Такие плиты одновременно служат надёжным основанием и перекрытием, а также полом первого этажа, местом прокладки инженерных коммуникаций. На нашем рынке эта технология появилась буквально недавно, хотя в странах  Европы эту технологию  используют уже несколько десятилетий в строительстве загородных домов и коттеджей. Шведская плита совмещает в себе оптимальное соотношение цены и качества. Значительные затраты на строительство данной плиты окупаются в процессе эксплуатации дома за счет высоких энергосберегающих показателей. Данный тип фундаментной плиты рекомендуется для возведения одно- и двухэтажных загородных домов из кирпича, камня, сруба или бруса.

к содержанию ↑

Устройство УШП


Как и другие разновидности плиточного фундамента, УШП плита представляет собой монолитное бетонное основание, укреплённое арматурой. При возведении небольших объектов рыть котлован не обязательно, достаточно снять плодородный слой грунта. Плиту располагают на песчаной подушке с дренажной системой. Для гидроизоляции используют специальная плёнку,  а теплоизоляцию делают из пенополистирольных плит. Канализационная система и все коммуникации интегрируются в шведскую плиту, включая трубы для отопления полов. Благодаря монтажу качественной и продуманной тепло- и гидроизоляции фундаментная плита обеспечивает значительную экономию тепла при эксплуатации дома. Чертёж стены энергосберегающего дома

к содержанию ↑

Преимущества УШП

  • возможность устройства на любом грунте;
  • возможность возведения домов из любых материалов;
  • интегрированные в плиту коммуникации;
  • низкотемпературное отопление полов;
  • идеально ровные полы 1-го этажа, готовые для кладки плитки, паркета и других полов;
  • предупреждение проблем с сыростью и плесенью при эксплуатации;
  • отсутствие температурных швов;
  • энергосберегающие технологии;
  • быстрый монтаж (до 2-х недель).
к содержанию ↑

Технология монтажа УШП


Для устройства такой плиты не нужна подъемная техника и большие трудозатраты, разве что понадобиться бетононасос. Самые распространённые мелкозаглубленные фундаменты также не требуют земляных работ. Достаточно убрать плодородную почву и при необходимости осушить грунт. Далее осуществляется монтаж геотекстиля и устройство песчаной подушки, которая уплотняется виброплитой. После монтажа канализации и коммуникаций укладываются теплоизоляционные плиты с гидроизоляцией. Поверх плит на специальную сетку крепится система отопления полов и прокладывается водоразводка. Чтобы избежать деформации труб при бетонировании, их заполняют воздухом. Чтобы утеплённая шведская плита обладала достаточной жёсткостью и устойчивостью, устанавливается арматура, затем заливается бетон. По периметру фундамента сооружается отмостка. Первым делом что нам предстоит сделать это расчистить площадку, и вырыть котлован.   На этом этапе проведения работ необходима укладка выравнивающего слоя песка (примерно около 15 см) и слоя щебня (также около 15 см), дренаж, дренажная труба и снова песок. Напоминаем что не стоит забывать и об укладке пустых труб под коммуникации (канализация, газ, электричество и т.д.) Приступаем к укладке бортовых элементов. На данном этапе укладываем  первый и второй слои утеплителя. Далее происходит укладка арматуры. Монтируем трубы теплых полов. Далее подсоединяем трубы к коллектору. Теперь данную конструкцию можно заливать бетоном. Рекомендуем заказать бетононасос. Залили плиту, даем  ей отстояться примерно от 3 до 5 часов. Далее нужно разгладить поверхность с помощью специального  инструмента. Снимаем опалубку. Несмотря на  довольно несложный и быстрый монтаж, по своей  технологической сложности  данная шведская плита превосходит все другие виды плиточныхных фундаментов. Хочется отметить что необходимо составление детального проекта, и проведения более точных расчётов и соблюдений технологии и последовательности при строительстве утеплённой шведской плиты. Все точки ввода и вывода коммуникаций, а также системы обогрева полов и другие элементы рассчитываются до сантиметров. Данные требования предъявляются к комплектации плиточного фундамента, качеству материалов,к их типу и производителю. Также хочется отметить что справиться с такой несложной на первый взгляд  задачей сможет лишь команда квалифицированных специалистов. Не экономьте на строительстве ведь это ваш будущий дом не на один десяток лет

к содержанию ↑

Утеплённая шведская плита — новый и интересный вид фундамента (видео)



jmsi.ru

Шведская утепленная плита: недостатки

В мире технологий аббревиатура УШП знакома многим, это утепленная шведская плита. Несмотря на недавнее появление, за столь короткий срок обрела большую популярность. Это касается европейских стран, на территории СНГ технология только набирает обороты. Главная причина- недостаточная информированность населения о преимуществах. Но, несмотря на это, строительные корпорации взяли УШП за основу и успешно применяют при строительстве таких зданий, как коттедж, баня. США являются родоначальником и первоисточником. Следом УШП начали активно применять в Скандинавии, от чего и пошла молва о шведской технологии, хотя это не так. Впервые в Швеции по технологии была возведена баня на УШП. Часто возводят баньки на глине с помывочной и туалетом с применением отдельных технологий из Швеции и Финляндии.

Существуют некоторые модификации сооружения, но сама основа остаётся неизменной: армированная плита монолитного типа теплоизолированная, внутри которой проложены инженерные коммуникации, водопровод, подогрев пола для первого этажа.

Для каких целей сооружается шведская плита

Главная цель разработки технологии заключается в снижении себестоимости при строительстве. Такое стремление присуще каждому, ведь от этого зависит собственная прибыль. Но, иногда люди в погоне за деньгами забывают о качестве.

Второй момент: освобождение от привязанности к не возобновляемым источникам энергии, нефти, газа, торфа.

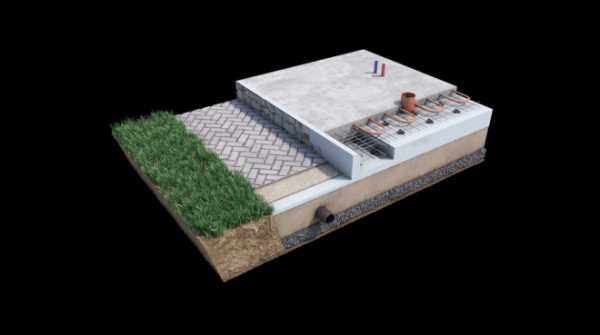

Классический вариант шведской плиты

УШП фундамент:

  • земляной пласт;
  • щебень средней или крупной фракции;
  • геотекстиль;
  • шар песка;
  • пароизоляция;
  • пенополистирол;
  • армирующая сетка;
  • система «Тёплый пол»;
  • бетон;
  • при необходимости повторная гидроизоляция.

Минусы технологии

Несмотря на плюсы есть и негативные стороны. Итак, недостатки УШП, к таковым относятся:

  • безопасность. Как показывает практика, возводят до трёх этажей. Ведь для каждого из нас безопасность превыше. Это однозначно минусы УШП;
  • полное отсутствие доступа к коммуникациям: коммуникации, водопроводы внутри армированного монолитного строения. Повреждение способно создать большие проблемы в плане физического доступа. Разрушение основы возможно, но дальнейшая пригодность не гарантирована. Часто говорят, что просела плита УШП;
  • точность расчётов: Малейшие неточности повлекут непригодность строения, приведут к появлению трещин;
  • цоколь: те, кто выбирает УШП, может забыть о возможности сооружения подвального, полуподвального, цокольного этажа;
  • высотность: Допускается возведение трёх, но при условии, что вес не будет превышать двух этажей вместе взятых. Не рекомендовано возводить УШП на склоне;

Положительные стороны использования шведской плиты

  • Разнообразие грунтовых основ. Существуют и ограничения по видам. Существует такой обманный ход: если планируете построить утепленную шведскую плиту на пучинистой основе, необходимо предварительно снять пласт грунта и засыпать песком средней зернистости и уравнять поверхность. Только тогда строить;
  • экономия тепла: утеплитель высшего класса экономит тепловую энергию, а значит и денежных средств в зимний период;
  • основание – пол: УШП фундамент уже по факту проекция пола, на него стелят покрытие из материалов;
  • минимальное количество работников: для сооружения строения нет необходимости использовать большие строительные бригады и привлекать специальную технику. Ведь за каждый вызов нужно платить.

Как видим, фундамент УШП плюсы и минусы, характеристики совпадают по количеству. В каждой конкретной ситуации подход индивидуальный. Характерные для шведской утепленной плиты недостатки — это преимущества для ленточного типа фундаментов.

Отличия УШП от иных основ:

  • при сооружении используется большое количество утеплителя. Укладывается не на глубину промерзания, а только на глубину основы. Записывают это в минусы использования панели;
  • пенополистирол прокладывается под плитой, а также на отмостках.

fundamentx.ru

Утепленная шведская плита - лучший выбор из фундаментов.

Среди видов плитных фундаментов наиболее распространена в Северной Америке и Европе «утепленная шведская плита» — УШП, причем в том числе в Скандинавии, где климат так близок к российскому. Её особенность – в утеплении экструдированным пенополистиролом снизу и со всех боковых граней, и в закладке в толщу плиты труб водяного пола. Таким образом, готовая УШП представляет из себя одновременно фундамент, перекрытие 1 этажа, черновой пол  и систему отопления 1 этажа. На неё можно сразу ставить стены и монтировать чистовые покрытия полов.

http://komfort-haus-spb.ru

К преимуществам УШП относятся:

  1. УШП с утепление снаружи является аккумулятором тепла, что обеспечивает стабильность поддержания температуры в доме.
  2. Отсутствие необходимости в стяжке для теплых полов.
  3. Отсутствие мостиков холода в углах, в стыках пола и стен.
  4. сокращение срока строительства.
  5. Большая толщина утеплителя сокращает потери тепла —  экономия денег на отопление.
  6. Улучшенная гидроизоляция плиты за счет экструзионного пенополистирола.
  7. упрощенное  расположение труб теплого пола (по всей поверхности пола, а не только через дверные проемы, если монтировать их в стяжку.
  8. Удобнее работать на одной большой площадке, чем делать несколько стяжек внутри, соответственно экономия времени и рабочей силы — следовательно также снижение затрат.
  9. Наличие бокового утепления от промерзания
  10. Уменьшение толщины плиты, т.к. жесткий утеплитель является также распределителем нагрузки на грунт и создает подушку, которая движется независимо от грунта, не передавая деформации на саму плиту.
  11. плита находится всегда в одном температурном режиме, то есть практически не разрушается.
  12. перед заливкой под плиту закладывают канализацию, дренаж, а в тело плиты водопровод и электрокабеля – все коммуникации скрыты

www.komfort-haus-spb.ru

Шведская плита — это утепленный монолитный фундамент низкого заглубления, в которую сразу закладывают теплые полы, водопровод и канализацию. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом — экструдированным пенополистиролом. Он идеально подходит для коттеджного и малоэтажного строительства.

www.komfort-haus-spb.ru

Утепленная шведская плита – Ваш лучший выбор из фундаментов.

За последние 4 года мы сделали несколько десятков фундаментов типа УШП.

Мы знаем, как сделать УШП качественно, надёжно и недорого!

Заказать для себя строительство УШП Вы можете здесь.

Наши расценки на шведские фундаменты Вы можете посмотреть здесь.

Примеры наших шведских фундаментов Вы можете посмотреть здесь.

Какие дома мы строим на УШП, Вы можете посмотреть здесь.

Дома, которые мы построили на шведкой плите, Вы можете посмотреть здесь.

Наша формула успеха проста:
Мы профессиональны в строительстве, скромны в расценках и честны в отношениях с заказчиком.
Хотите иметь такого подрядчика? Звоните! +7 964 385 7624

Смотрите так же:

komfort-haus-spb.ru

технология и конструкция :: SYL.ru

"Шведская плита" у нас появилась совсем недавно и является разновидностью классического фундамента из монолита. Ее можно изготовить самостоятельно для небольшого строения. Фундамент "шведская плита" имеет особенности, которые заключаются в наличии всех скрытых коммуникаций, расположенных под ней и внутри.

Достоинства и недостатки

"Шведская плита" — фундамент со следующими преимуществами:

  1. Энергосберегающая способность за счет наличия утеплителя толщиной 200 мм и обогрева с помощью "теплого пола".
  2. Комплексное встраивание всех коммуникаций в фундамент, что существенно упрощает строительство.
  3. Технология отливки плиты предусматривает отсутствие температурных швов и нет необходимости ее горизонтального выравнивания.
  4. В доме никогда не будет сырости и плесени за счет подогрева фундамента.
  5. Возможность возведения любого типа малоэтажного дома.
  6. Создание фундамента и прокладка коммуникаций производится за один технологический цикл, что дает возможность сократить сроки строительства до 10-15 дней.
  7. Нет необходимости в тяжелой технике при закладке основания.
  8. Фундаментная плита после шлифовки готова под укладку напольного покрытия.
  9. Отсутствие промерзания почвы под плитой не создает проблем с пучением грунта.

Фундамент "шведская плита" имеет также следующие недостатки:

  1. Для тяжелых домов с большой площадью фактически получается монолитная классическая плита.
  2. Большие сроки согласования по утверждению проекта инженерных сетей.
  3. Необходимость в дополнительных инженерных работах и затратных материалах.
  4. Сложность организации работы многих профессионалов.
  5. Необходимость привлечения специалистов высокой квалификации.
  6. Неремонтопригодность в случае повреждения коммуникаций.
  7. Отсутствие четкого зонирования "теплого пола" по комнатам.
  8. Низкий цоколь подходит не для всех регионов.

Как организовать фундамент самостоятельно

"Шведская плита" — фундамент, предусматривающий комплексный подход, и не допускающий ошибок и их исправления. Бетонирование и коммуникации должны быть точно рассчитаны, поскольку в дальнейшем переделать что-либо уже невозможно. Для небольших строений фундамент "шведская плита" своими руками сделать нетрудно, а для коттеджа приличных размеров помощь специалистов необходима. Особенностью шведской плиты является ее небольшая толщина, которая в 2-3 раза меньше, чем у классического монолитного фундамента. Здесь необходим точный расчет и выполнение требуемой технологии строительства.

Стены для плитного фундамента возводят облегченными, а затем их утепляют. Если они тяжелые и выполнены из кирпича, предусматривается усиление основания ребрами жесткости в местах повышенной нагрузки.

Основные параметры

Конструктивно фундамент "шведская плита" выполняется следующим образом:

  • толщина плиты составляет 120-180 мм;
  • размер ребер жесткости по периметру должен быть не менее 300х300 мм;
  • внутренние несущие стены укрепляются бетонными полосами размером 200х200 мм и более.

Подготовительный этап

Прежде всего, роется котлован глубиной не менее 30 см. В местах, где предполагаются ребра жесткости, делаются дополнительные углубления. Грунт вынимается таким образом, чтобы поверхности были ровными по горизонтали.

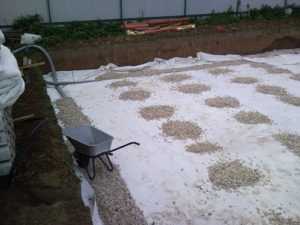

На дно котлована укладывается геотекстиль, и насыпается песок с толщиной слоя до 15 см с тщательной трамбовкой. Сверху укладываются трубы коммуникаций и ввод электроэнергии. Отводы от них выводятся с запасом наверх, и надежно закрываются заглушками. Трубы и кабели засыпаются шлаком или гравием, а затем накрываются песком, который также трамбуется с поливом водой.

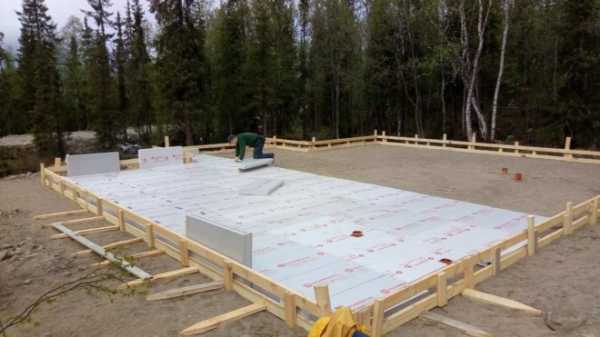

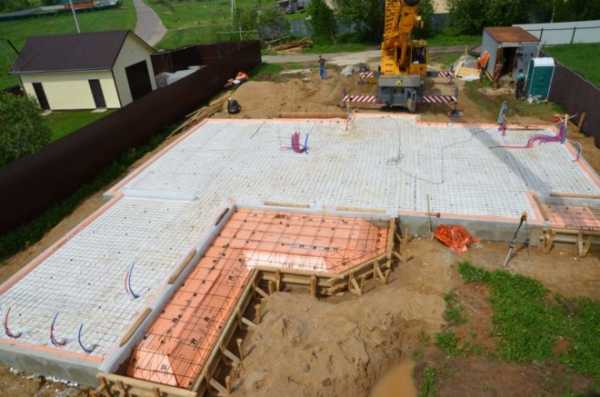

На ровную поверхность из песка укладывается 2 слоя пенополистирола с гидроизоляционным покрытием. Общая толщина слоя утеплителя составляет 20 см. После устанавливается и надежно крепится щитовая опалубка. Поскольку внешние стороны фундамента требуется утеплять, целесообразно установить несъемную опалубку из пенополистирола. В результате фундамент "утепленная шведская плита" полностью изолирован от контакта с грунтом.

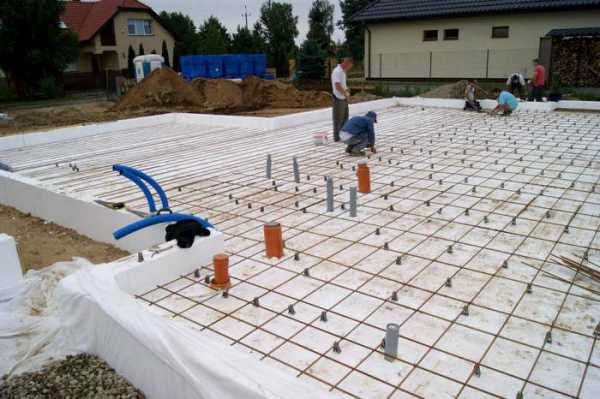

Армирование фундамента

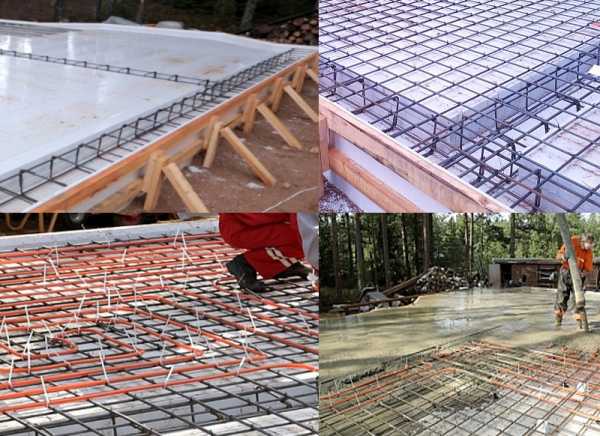

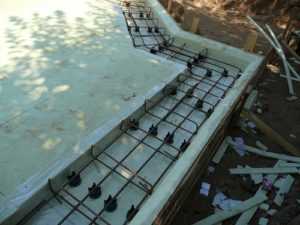

Стальные прутья укладываются двумя рядами в виде решеток. Их диаметр составляет 10-14 мм, а размер ячейки — 200х200 мм. Арматура перевязывается проволокой для создания необходимой прочности. Важно, чтобы она была полностью залита бетоном. Для этого снизу размещаются подкладки на расстоянии 12 мм.

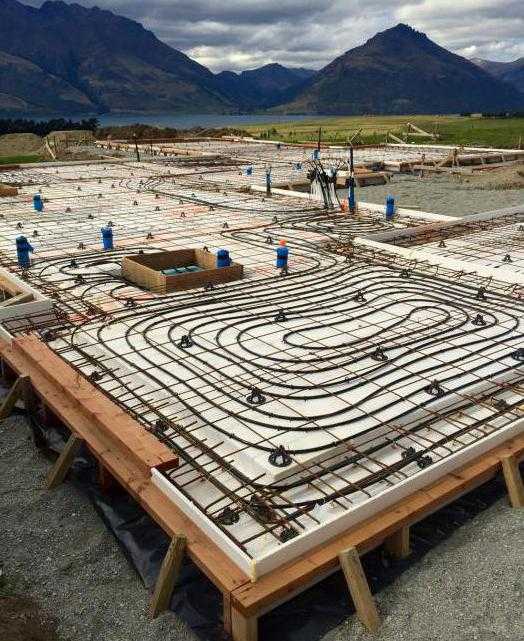

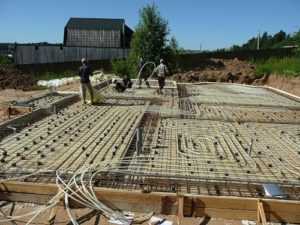

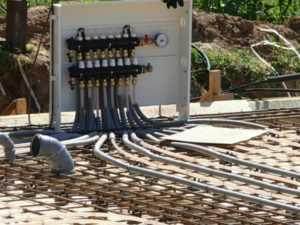

Трубы теплого пола укладываются на решетку. Отопление делается через отдельные контуры с длиной каждого по 50 м. Все они выводятся в общий коллектор, после чего производится их опрессовка под давлением и установка заглушек. Это необходимо сделать для предотвращения смятия труб при наполнении опалубки бетоном. Сверху укладывается второй ряд армирующей решетки. Она крепится проволокой к вертикальным прутам арматуры, которые также перевязываются с нижним рядом.

Фундамент "шведская плита": технология монтажа отопления

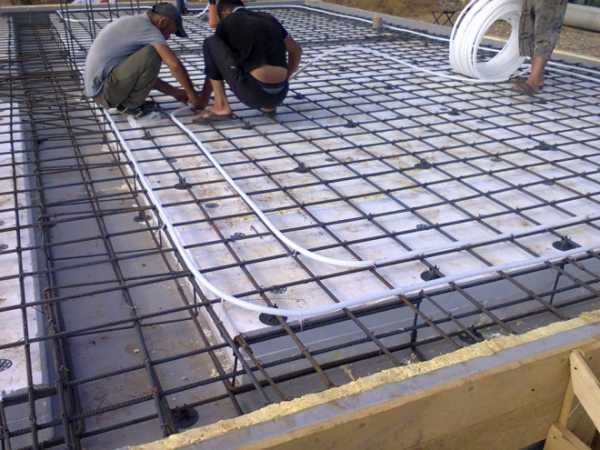

Трубы размещают с шагом 10-25 см и крепят хомутами из пластика к арматуре.

Способы укладки следующие:

  • змейка;
  • двойная змейка;
  • улитка.

Укладка улиткой создает наиболее равномерный нагрев пола, поскольку подающие и обратные трубы чередуются.

Подогретая вода подается от наружной стены дома, где тепловые потери максимальные. При этом помещение должно быть отапливаемым во избежание лишних тепловых потерь. Для коллекторного шкафа предусматривают нишу, и стараются расположить ее как можно выше, чтобы из системы лучше выходил воздух.

Слишком большая длина петли приводит к снижению в ней давления. Поэтому ее делают не более 100 м.

Трубы применяются чаще всего из полиэтилена или металлопластика. Дешевый материал применять не рекомендуется, так как подобная экономия приведет к большим затратам по ремонту.

Заливка бетона

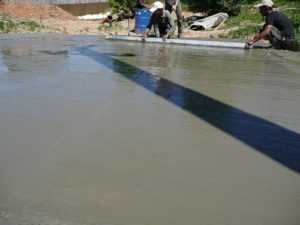

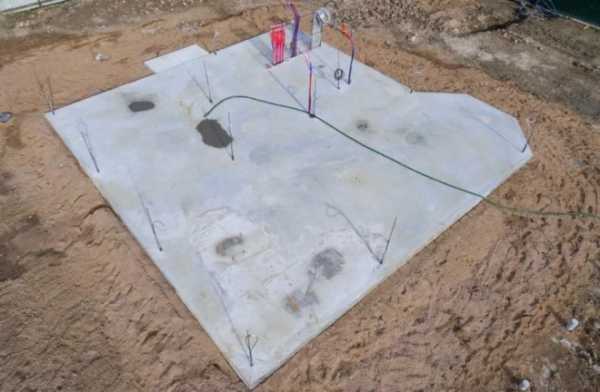

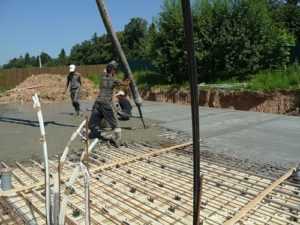

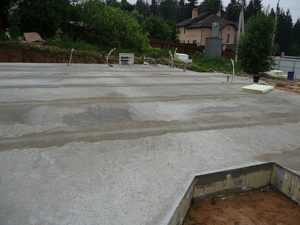

Когда возводится шведская теплая плита, фундамент заливается сразу, чтобы получить монолит без швов. Для этого важно организовать непрерывный подъезд миксеров и тщательное распределение и уплотнение раствора.

Здесь потребуется глубинный вибратор, от которого будет зависеть прочность плиты.

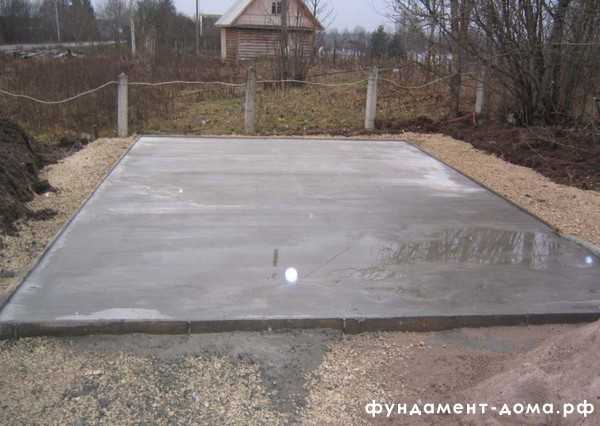

Через 2 недели раствор наберет 70% крепости и уже можно возводить стены. В течение всего времени поверхность плиты следует поддерживать влажной, иначе бетон высохнет и в нем появятся трещины.

Заключение

Фундамент "шведская плита" подходит для строительства домов на любом грунте. Повышенные затраты на его возведение в дальнейшем компенсируются меньшей платой за отопление и лучшим комфортом. Монтаж своими руками требует точного расчета всех коммуникаций и технологии, так как многое исправить уже не удастся.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
