Как правильно утеплить камин, зачем нужна теплоизоляция
Установка камина в помещении и организация его эффективной и безопасной работы не ограничивается только лишь возведением фундамента, каркаса и дымохода. Чтобы выполнить самостоятельно все работы, необходимо применить знание сразу нескольких разделов физики, в том числе, и тепловых явлений. Одним из важнейших этапов строительства является теплоизоляция камина, это комплекс мер по обеспечению защиты поверхности от утечки тепла. Изоляции подвергаются сразу несколько блоков камина: топка, корпус и дымоход.

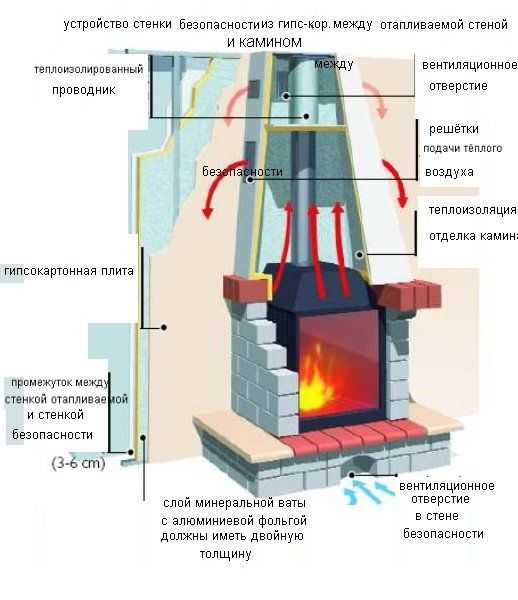

Чертеж устройства камина
Зачем нужна теплоизоляция

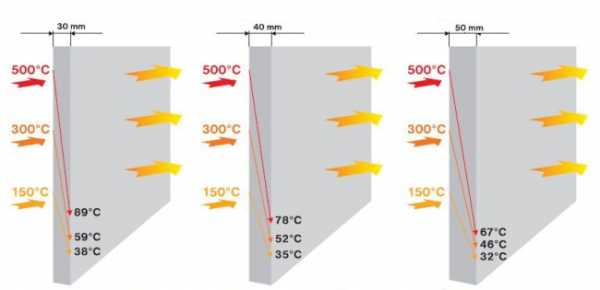

Роль теплоизоляционного материала заключается в том, что благодаря его плохой теплопроводности, передача энергии через слой материала затруднена. Таким образом, можно не только сохранить тепло, которое выделяет камин, но и уберечь элементы конструкции дома от действия высоких температур.
Изоляция дымохода несет в себе сразу несколько целей.
- В месте наружного расположения трубы происходит интенсивный теплообмен с холодным воздухом уличного пространства. Огромная часть количества теплоты выводится в атмосферу, а ведь могла бы быть задействована в обогреве помещения. Если уменьшить эту долю, то получится добиться более высоких показателей КПД. Решением этого вопроса будет служить утеплитель, который накладывается сверху стенок дымохода.
- Продукты сгорания, которые выбрасываются наружу через дымоход, в своем составе имеют углекислый газ и водяной пар. Температура всего этого газа превышает сотню градусов. При соприкосновении с остывшими от внешней среды стенками дымохода на поверхности последних образуется конденсат. В него подмешиваются кислоты, являющиеся продуктом горения. В результате получается химически активная среда, приводящая к разрушению стенок. Избежать появления конденсата можно, лишь повысив температуру самой трубы, то есть, обеспечив ей качественное утепление.
- В местах, где труба дымохода проходит через перекрытие или кровлю обязательно возникает контакт материалов. В случае деревянных построек эта ситуация является пожароопасной. Но дополнительная функция изоляции будет заключаться в защите поверхностей потолка.

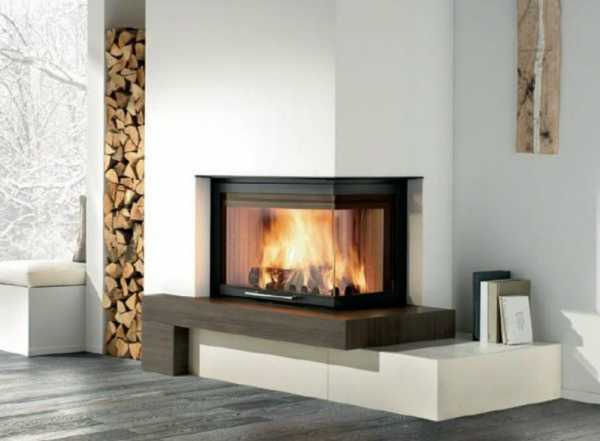

Угловой вариант размещения

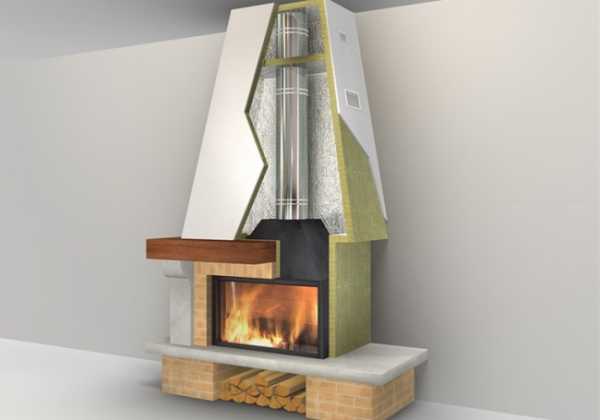

Внутренняя изоляция каминов подразумевает локализацию энергии внутри топки с целью ее направленной передачи. Камин не должен источать тепло во все стороны, тем более, если он установлен около стены. Он должен обогреть сидящих непосредственно перед очагом. Специальные отражатели для каминов устанавливаются внутри топки и служат экраном от инфракрасного излучения. В итоге все тепло выходит через топочное отверстие в комнату.
Надежная теплоизоляция для печей и каминов подразумевает защиту стен здания от негативного действия температуры. При близком расположении камина к стене устанавливается теплозащитный слой, так как высокая температура может привести к разрушению кирпичной кладки стены или возгоранию, если постройка деревянная.
Какой материал используется
Все строительные материалы, обеспечивающие изоляцию и пригодные к применению для камина, можно разбить на отдельные группы. Они включают в себя каменные волокна и кремнезем, суперизол, минерит, гипсоволокно, суперсил и вермикулит.
- Каменные волокна получают, спрессовывая крошки габбродолерита и известняка. Полученную волокнистую структуру формуют в виде плит. Одну сторону плиты покрывает фольга, которая способна отражать излучение, ведь на этот вид распространения тепла приходится около половины всей энергии. Такая фольга способна выдержать температуру в несколько тысяч градусов. Данный материал достаточно долговечен и влагоустойчив. Способен оказать посильную помощь в сохранении целостности конструкции при возникновении пожара. Наиболее популярные марки волокна: PAROC FPS 17, ТЕХНО Т80, Rockwool.

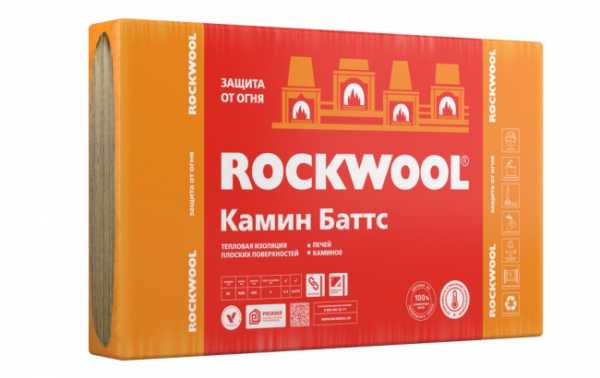

Изоляция марки Rockwool
- Технология использования кремнезема заключается в том, что производится плавление глинозема и кварцевого песка. Полученная стекловидная масса выдувается в виде волокна. Волокно уже является теплоизоляционным материалом, но для удобства его применения выпускается в форме плит или рулонов. Такое вещество обладает гибкостью, что позволяет с легкостью изолировать поверхности, не отличающиеся идеальной плоскостью.
- Изделия, в основе которых применяется силикат кальция, обладают неплохими теплоизоляционными свойствами. Суперизол является одним из представителей этого класса. Его пористая структура не только улучшает технические характеристики, но и способствует легкой обработке. Плитами из суперизола производят изоляцию корпусов и дымоходов каминов. Их монтируют на клей или на саморезы. Рабочая температура материала не должна превышать 1200 °С градусов.
- Плиты из вермикулита представляют прессованную структуру зерен вещества. Это довольно жесткая конструкция, благодаря чему поверхность плиты готова к отделке декором. Они обладают относительно высокой плотностью, но при этом отлично пилятся и обрабатываются. Характерны своей долговечностью. Покупатели проявляют повышенный интерес к маркам Thermax, GRENAR-ISOL и Scamol.
Панели из огнеупорного материала суперизол
Термоизоляция способствует не только повышению эффективности работы камина, но и обеспечивает защиту от возгорания. Важно, чтобы материал при нагревании оставался безопасным для человека. Требования, которые предъявляются к строительным изоляционным материалам, заключаются в технических показателях, экологичности и удобстве обработки.
- Суперсил – материал гибкий. Он выпускается в виде ткани из кремнезема, имеющей прослойку в виде фольги. Но такое производство дорого обходится по себестоимости, что сказывается на конечной цене рулонов ткани.
- Листы из гипсоволокна получают путем смешивания целлюлозы с гипсом и дальнейшей их прессовки. Отличительная черта таких листов заключается в том, что они могут быть использованы, как строительный материал. Гипсоволокно не терпит деформаций, поэтому применяется только при изоляции корпуса камина, стен и пола.
Проведение работы
Технология проведения теплоизоляции камина заключается в поэтапном решении некоторых задач.
Постановка задач и их решение
- Осуществляется расчет необходимого количества материала. Для более рационального использования принимайте во внимание способность кроения и обработки плит или ткани изоляции.
- Если камин находится на расстоянии, не превышающем 50 см от стены, то на его стенки крепятся листы из изоляционного волокна.
- Усилить степень изоляции можно с помощью многослойной структуры.
- Выполняется изоляция дымохода, независимо от того, из какого материала он изготовлен.
Характеристики современных изоляционных материалов помогут ответить на вопрос, как правильно утеплить камин? Для изоляции стен желательно использовать плиты, одна сторона которых покрыта фольгой. Фольга создает защитный экран, при этом эффективность такой защиты достаточно высокая. Отрицательным качеством является неэстетичный вид плит из изоляционного материала.

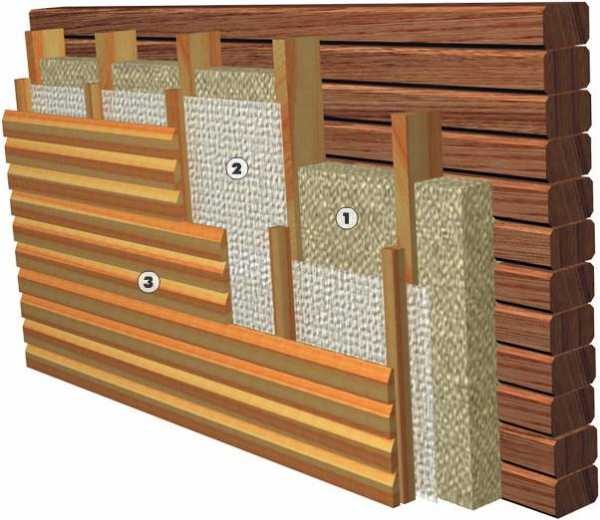

В деревянных постройках рекомендуется изоляцию выполнить в несколько слоев. Для этого выполняется обрешетка из металлических реек, куда вставляются плиты гипсоволокна. Сверху монтируется деревянная обрешетка для крепления листов огнестойкого гипсокартона. Снаружи поверхность подлежит отделке из кафеля или искусственного камня.

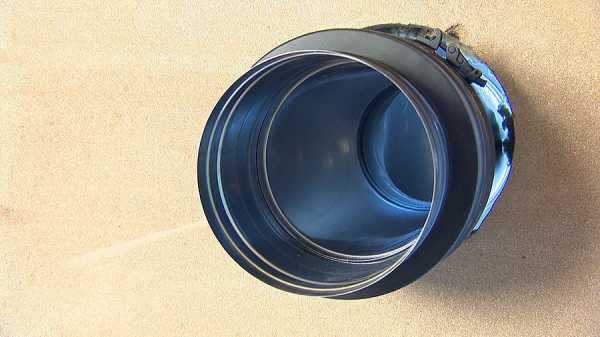

Для выполнения теплоизоляции дымохода применяется несколько технологий. Одной из них является изготовление сандвич-трубы. Из металла делается короб, который имеет диаметр больший, по сравнению с диаметром трубы дымохода. По стенкам короба укладывается минеральная вата. Затем внутрь вставляется труба меньшего диаметра. При изготовлении конструкции необходимо предусмотреть вариант оборачивания трубы по частям.
Кирпичную трубу изолируют штукатуркой, которая наносится в несколько слоев со всех сторон. После четвертого слоя снаружи труба обкладывается плитами из минеральной ваты. Они крепятся саморезами с большими шайбами. Снаружи необходимо сделать кладку из кирпича, он придаст эстетичный вид трубе и защитит материал от действия осадков.
kamin-spb.ru
Термоизоляция каминов
- Характеристики термоизоляторов камина
- Виды каминной теплоизоляции
- Термоизоляция дровяного камина суперизолом (видео)
- Этапы наших работ по теплоизоляции камина (фотогалерея)
Отопление дома с помощью дровяного или газового камина не только удобно, но и экономически и экологически целесообразно.
Однако, следует учитывать, что открытый огонь нагревает корпус камина до высокой температуры и гипотетически может быть причиной воспламенения термочувствительных предметов, находящихся в относительной близости от отопительного прибора. Поэтому вопрос противопожарной защиты помещения и термической изоляции камина требует большого внимания. В некоторых случаях эта задача может быть решена за счет термозащитного экрана, входящего в каминную конструкцию, нагревающуюся благодаря этому максимум до 60 °С, но во многих печных моделях он отсутствует, что требует самостоятельной или профессиональной организации термозащиты камина. При этом следует учитывать, что использование термоизоляционных материалов при монтаже дровяных и газовых каминов строго регламентируется отечественными СНИПами, игнорирование которых может повлечь за собой серьезные административные последствия для домовладельца.
Другой вопрос, связанный с тепловой изоляцией камина, касается эффективности его работы. Для предотвращения потерь тепла и обеспечения его оптимального распределения в помещении, рекомендуется установка изоляции таким образом, чтобы генерируемое тепло излучалось не во всех направлениях, а вперед и вверх, так как разносторонний тепловой разброс приведет к потерям энергии и повреждению, например, материала смежных стен и пола.
Защитные меры для предотвращения возможного ущерба делятся на три категории:
- Вентиляция в нижней части печи или топки, в результате чего тепло будет целенаправленно рассеиваться и отводиться от пола. Нагрев же стен будет намного сильнее и потребует более серьезных и комплексных мер защиты.
- Установка тонкой промежуточной стенки (теплозащитного экрана) между камином и стеной, с обязательной вентиляцией спереди и сзади. Это позволяет воздуху свободно циркулировать за экраном и уменьшать его тепловое излучение. При этом важно, чтобы ничто не блокировало воздушный поток позади экрана, так как это может стать причиной возникновения пожара.
- Настенный монтаж панелей из минерального волокна. Следует отметить , что свободный поток воздуха между термоизолятором стены и нагреваемыми компонентами дымохода должен идти таким образом, чтобы тепло не аккумулировалось в верхнем изоляционном слое, т.е. камин был оптимально удален от стены. Также при выборе панелей из минерального волокна должна учитываться негорючесть материала и способы надежной стабилизации пластин на стене, согласно инструкции производителя.
Характеристики термоизоляторов камина
Отличительными особенностями теплоизоляции газового или дровяного камина являются:
- термостойкость
- долговечность
- химическая инертность
- надежность
- низкий коэффициент теплопроводности
- экологичность
Термоизоляция камина – безопасность, эффективность и надежность.
Виды каминной теплоизоляции
Теплоизоляционные материалы, используемые при монтаже дровяных и газовых каминов можно разделить на три основные группы:
- минеральную вату
- стекловату
- кремниево-кальциевые плиты (доски).
Все они легко выдерживают нагрев до тысячи градусов Цельсия, не выделяют вредных для человека веществ и способны остывать без разрушения своей структуры. С помощью стекловаты или минеральной ваты обычно изолируют дымоходы, укладывая их таким образом, чтобы между стеной и изолируемой частью камина был небольшой воздушный зазор. Кремниево-кальциевые плиты более универсальны и декоративны, поэтому их используют не только для термоизоляции дровяной топки, но и для отделки каминных порталов. В качестве примера можно привести плиту Суперизол, имеющую уникальные изоляционные свойства и в то же время представляющую собой легкую жесткую доску, пригодную для монтажа каминов. На плите не скапливается пыль, она имеет гладкую поверхность и очень проста в установке. Свойства продукта позволяют его резку и монтаж с использованием только обычных деревообрабатывающих инструментов.
Термоизоляция дровяного камина Суперизолом (видео)
Этапы наших работ по теплоизоляции камина (фотогалерея)
fireplace.su
Теплоизоляция деревянного пола от печи. Высокотемпературная теплоизоляция для печей и каминов
Теплоизоляция печи в действительности является гораздо более важным процессом, чем может показаться на первый взгляд. К сожалению, многие владельцы частных домов пренебрегают печной изоляцией, считая её излишней мерой. В этой статье мы рассмотрим причины, по которым производится теплоизоляция печей и способы утепления.
Зачем утеплять печь
В печной конструкции утеплению подлежит:
- Дымоход.
Теплоизоляция для печной трубы важна по нескольким причинам:
- Утепление способно предотвратить быстрое остывание дымохода, вследствие чего тепло в вашем доме будет сохраняться более длительное время.
- Слой утеплителя препятствует нагреванию конструкций домовладения.
- В неутепленных трубопроводах накапливается конденсат, который представляет собой не просто сырость, а весьма агрессивную субстанцию. Дело в том, что в процессе горения из топлива выделяются влага и кислоты, которые смешиваются и оседают на стенках трубопровода, приводя к медленному разрушению не только отопительной системы, но и конструктивных элементов здания.
- Те стенки печи, которые расположены в непосредственной близости от стены дома. Теплоизоляция стены от печи также является очень важным процессом, поскольку печной жар приводит к растрескиванию кирпичных стен с последующим их разрушением. В блочных или деревянных домах печь также должна быть изолирована от стен посредством укладки утеплителя.
Производим печное утепление
Способы утепления зависят от нескольких факторов. К примеру, если говорить о дымоходе, то здесь все зависит от материала и особенностей конструкции. Рассмотрим современные способы утепления печных конструкций.

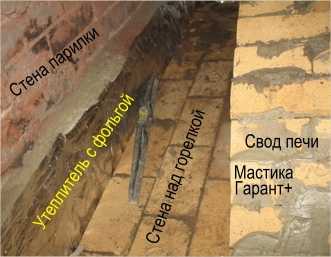

Теплоизоляция между стеной и печью
Многих домашних мастеров интересует теплоизоляция печки от стенки. И пусть поначалу утеплением печи пренебрегают, со временем становятся явными результаты воздействия печного жара на прилегающую стену. И единственным способом уберечь стену от разрушения является теплоизоляция.
Для этого существует несколько вариантов:
- Пожалуй, наиболее простой способ, который отличает невысокая цена и простота исполнения.
- Укладываете на стену асбестовые плиты.
- Поверх плит монтируете фольгу, создавая, таким образом, отражатель.
Совет! Данный способ применим при значительном расстоянии печи от стены (50 см и более). Если же расстояние меньше, то асбест применять нельзя, поскольку при перегревании он выделяет вредные вещества.
Естественно, такой метод многим не придется по душе ещё и по той причине, что фольгированная стена имеет не очень эстетичный внешний вид.

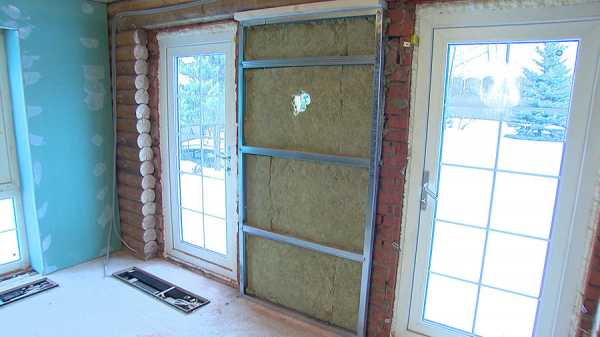

- Следующий способ более сложный, но значительно эффективнее. Инструкция включает в себя такие этапы:
- Укрепляете на стене металлические подвесы для вертикальной обрешетки.
- К подвесам следует прикрепить деревянные рейки, которые должны быть на 2-3 см шире плит утеплителя.
- Между рейками укладываем плиты минеральной ваты.
- Поверх минеральной ваты к рейкам прибивается отражатель.
Совет! Поскольку минвата боится воды, то желательно использовать не обычную фольгу, а материал, обладающий гидроизоляционными свойствами, к примеру, пенофол.
- На отражатель монтируем листы жаростойкого г/к.
- Поверх гипсокартона можно монтировать любой жаростойкий облицовочный материал: мозаику, плитку, камень и др.
Таким образом, создается надежная теплоизоляция для печи, вследствие которой стена больше не будет греться.

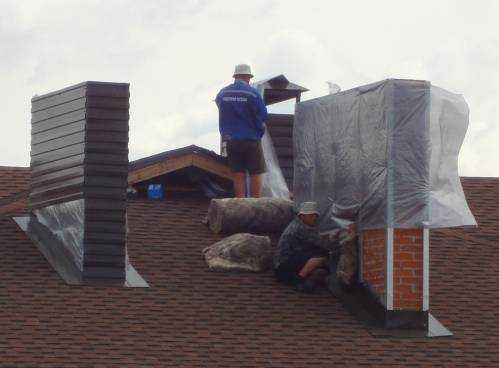

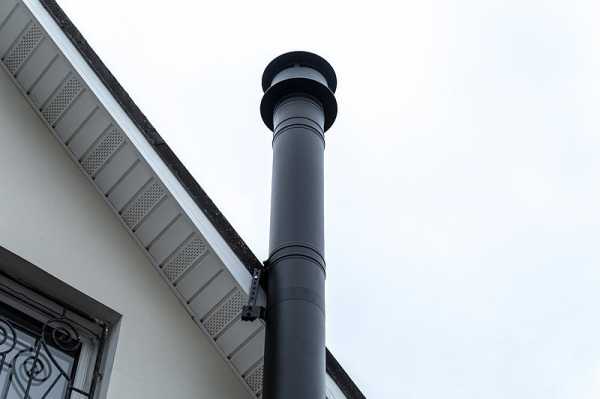

Теплоизоляция дымовой трубы
Теплоизоляция печной трубы может быть произведена различными материалами, а именно:
- – одним из наиболее популярных материалов в наши дни. Обладает рядом уникальных положительных характеристик, но боится влаги, из-за чего при укладке минваты необходим гидроизоляционный слой.
- Стекловатой. Обладает свойствами, сходными с минеральной ватой.
- Кирпичом. Целый или колотый кирпич очень часто используется в качестве утеплителя.
- Шлаковыми плитами или раствором.
Это наиболее приемлемые теплоизоляционные материалы для печей, которые обеспечивают действительно высокий уровень утепления.
Как уже говорилось выше, утепление дымохода зависит от материала, из которого сдела
nefertiti26.ru
Особенности теплоизоляции каминной топки — Строим сами
Современные камины – с заводскими топками, комплектами облицовки и дымохода – меньше подвержены влиянию «человеческого фактора», чем традиционные кирпичные конструкции, полностью построенные вручную.
Но и у готовых изделий есть уязвимое место – монтаж, в особенности моменты, связанные с теплоизоляцией топки, от чего напрямую зависит производительность камина и безопасность жилища.
Материалы для теплоизоляции топки камина
Некоторые «умельцы» используют в качестве основного, а иногда и единственного материала для теплоизоляции камина – даже в деревянных домах – дешевую минеральную вату и минерит.
Однако первая начинает разрушаться, когда топка работает на пике мощности, второй пропускает много тепла, что приводит к обугливанию и, если не принять меры, к возгоранию примыкающих к камину деревянных перегородок и стен.
Профессиональные монтажники используют следующие утеплители:
- Силикатно-кальциевые плиты (популярные бренды – SilCa и Super Isol, он же Scamotec). Материал привлекает легким весом в сочетании с прочностью и огнестойкостью. Плиты не деформируются от жара и холода (t от -200 до +1100 °C), не боятся влаги. Идеальны для обшивки стен за топкой и для создания каминных облицовок, в том числе сложной формы.
- Гипсоволокнистые листы (Knauf). ГВЛ отличаются повышенной твердостью и прочностью. Используются для строительства защитных фальш-стен и каминных облицовок простой формы.
- Базальтовая вата (Knauf, Paroc, Rockwool). Это качественная вата, которая не спекается и не проседает со временем. Рабочая температура – до 750 °C.
- Кремнеземная вата (Supersil) – более огнестойкая альтернатива базальтовой вате. В материале нет связующего, «слабого звена» других минераловатных утеплителей, поэтому кремнеземная вата выдерживает температуру до 1200 °C.
Можно по старинке обложить топку кирпичом или камнем. Но такие конструкции тяжелые и создают дополнительную нагрузку на перекрытия. Из новых материалов интереснее всего силикат кальция.
Плиты можно штукатурить, красить, облицовывать керамикой и «диким» камнем.

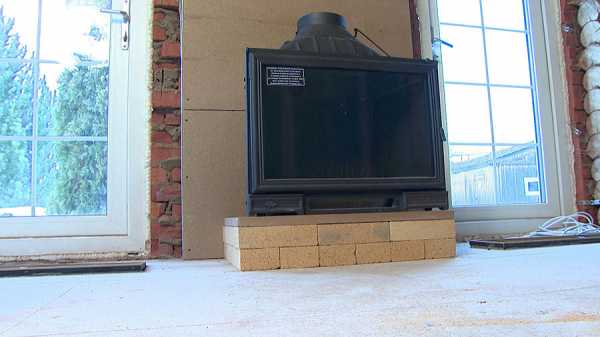

Общие правила монтажа теплоизоляции каминной топки
- Между каминной топкой и изоляцией должен быть зазор не менее 5 см для беспрепятственной циркуляции воздуха. Также в теплоизоляционной конструкции нужны вентиляционные каналы, через которые нагретый воздух будет поступать в помещение.
- Для скрепления материалов нужен термостойкий клей. Плиты также можно соединять металлическими саморезами. Швы и стыки заделывать: между плитами – термоклеем или огнестойкой мастикой, между отрезками минераловатных уплотнителей – огнеупорным фольгированным скотчем.
Остальное зависит от особенностей здания, модели каминной топки, вида облицовки. Универсальной инструкции по монтажу – как и универсального материала – нет. Поэтому неспециалистам лучше обратиться к опытным монтажникам, которые осмотрят дом, сделают замеры и расчеты, потом предложат материалы и схему теплоизоляции.
Проконсультироваться у специалистов можно на сайте – pech.ru.
dom-dacha-svoimi-rukami.ru
Необходимо создание теплоизоляции печей и каминов потому, что они напрямую контактируют с огнем, и оснащены дымоходами, которые прокладываются сквозь конструктивные элементы зданий. По дымоходам осуществляется отвод сильно нагретых газов, и если они не имеют специальной огнезащиты, может наступить их быстрая деформация, повреждение, что приведет к неблагоприятным последствиям. Монтаж огнезащиты каминов должен осуществляться только профессионалами, которые соблюдают СНиПы, ГОСТы, противопожарные регламенты, технику безопасности, особенности применения огнеупорного материала. Благодаря этому обеспечивается полная безопасность в работе печки, а также идеальное функционирование воздуховодов, дымоходов и иных систем. Огнезащита каминовЕсли печка располагает закрытой топкой, чтобы обеспечить пожаробезопасные условия ее эксплуатации, необходимо выполнить огнезащиту камина, а также термостойкую защиту дымоходов, стеновых поверхностей, перекрытий. Наша компания ООО «Кивер» предлагает применять вермикулитовые негорючие плиты, которые специально разработаны для повышения огнеупорных качеств стен, дымоходов, перекрытий, печек, вентиляций и иного технологического, энергетического оборудования. В нашей компании в данных целях можно заказать вермикулитовые плиты со следующими характеристиками:
Использование плит для теплоизоляции печей и каминов Выгодно и потому, что они не только легко раскраиваются на детали необходимого размера, формы, но и легко фиксируется за счет применение саморезов. Что нужно защищать вермикулитовыми плитами?Чтобы создать надежную огнезащиту каминов, необходимо, чтобы все особенно опасные элементы были защищены вермикулитовыми негорючими плитами:
Облицовка печки
Каминный колпак
Дымоход
Еще: Узнать подробнее про огнезащиту и теплоизоляцию печей и каминов можно обратившись по телефону: +7 (487) 546-08-26 |
Теплоизоляция печей и каминов является важнейшим моментом в их безопасной работе. Она может протекать с применением различных материалов, но наша компания ООО «Кивер» предлагает использовать в данных целях вермикулитовые плиты. Благодаря ним обеспечивается надежная огнезащита каминов любых производственных марок и вариантов конструктивного исполнения.kiverm.ru
