Процесс укладки труб ППУ заключается в проведении следующего перечня работ:

• осуществляется зачистка труб от изоляции с двух сторон отрезком до 300 мм;
• производится сваривание, после чего шов контролируется на прочность специальным мобильным дефектоскопом;
• на трубу монтируется термоусадочная муфта;
• пустоту под муфтой заполняют вспененным полимером, после чего проводят нагрев муфты и осаживают ее по месту, контролируя герметичность внешней оболочки.

Стоит учитывать, что и полиэтилен, и пенополиуретан являются материалами, чувствительными к высоким температурам.

Торцевые части труб, где снята изоляция, в момент сваривания закрывают какими-либо негорючими экранами. Внешний слой можно умотать, например, в асбестовую ткань.

Как можно видеть из описанного, процесс укладки труб ППУ довольно прост, и требует минимум времени. Чего не скажешь о банальной теплоизоляции при помощи стекловаты с последующим оштукатуриванием поверхности, которое может занимать не один час.

Стоит отметить и тот факт, что иногда трубы в ППУ изоляции укладываются в землю без копания траншей. Немало предприятий, среди которых ЗАО «ТГИ», все чаще прибегают к прокладке труб методом горизонтального бурения.

В регионах с большим количеством населения и интенсивным движением, как правило, перекапывание дороги может повлечь немалые проблемы. Выходом в данном случае и будет укладка труб в готовой изоляции при помощи горизонтального бурения.

Итоги

В материале выше мы описали, что такое ППУ изоляция для труб, как их делают и укладывают. Естественно, что в квартиру такие трубы не подходят. Однако если необходимо провести горячую воду или отопление на даче или подключить к централизованной теплотрассе какое-либо иное сооружение, то такие трубы будут идеальным решением.

trubaspec.com

особенности производства, монтажа, ГОСТа, стальных, ПЭ изделий

В статье мы рассмотрим случаи, когда оправдано применение труб в изоляции из пенополиуретана.

Затронем мы и производство трубы ППУ, и ее монтаж, и стандарты, по которым она выпускается.

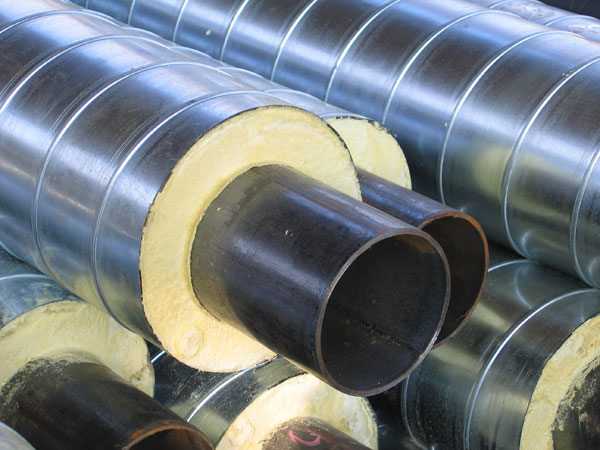

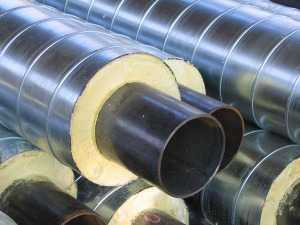

На этом фото наш герой одет в оцинковку. Трубы предназначены для прокладки по улице

Зачем это нужно?

Большая часть домов в нашей стране пользуется центральным отоплением. Горячая вода почти во всех ее регионах тоже подается централизованно. Однако воду мало нагреть — ее еще нужно доставить потребителю с минимальными потерями тепла.

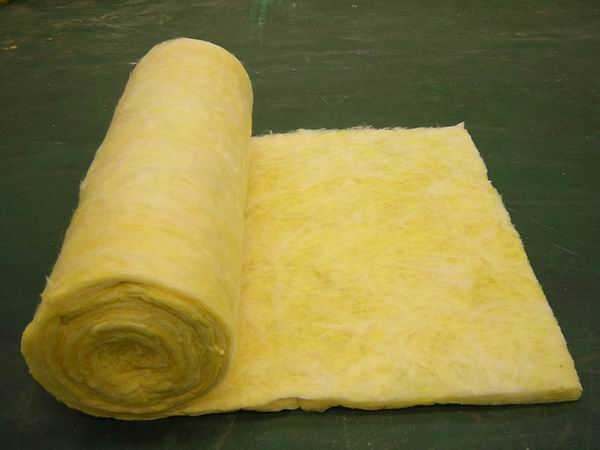

Традиционно для теплоизоляции трасс использовалась обычная стекловата:

• Труба заворачивалась в слой теплоизоляции;
• Стекловата фиксировалась обычной отожженной стальной проволокой;
• Сверху трубы покрывалась листом оцинкованного железа.

Совсем недавно других материалов для теплоизоляции просто не было

Во время эпидемии краж цветных металлов в 90-е годы от оцинковки пришлось отказаться. Поверхность зачастую стали обмазывать простым цементным раствором. Его, разумеется, не крали; однако потери тепла в этом случае были больше: оцинковка уменьшала и потери на излучение, чего о растворе не скажешь.

Наконец, примерно 10 лет назад начали применять трубы в ППУ(в пенополиуретане). Параллельно был налажен выпуск еще одного изделия: скорлупа ППУ для труб могла служить теплоизоляцией уже действующих теплотрасс.

Материал на фоне предшественников обладает целым рядом достоинств:

• Предельно легким монтажом;
• Если стекловата, намокнув под дождем при нарушении внешней оболочки, резко ухудшает теплоизолирующие качества, то труба в ППУ имеет одинаково низкие теплопотери при любой влажности;
• Трубу с полиэтиленовым покрытием поверх пенополиуретана  можно укладывать в грунт без всякой дополнительной изоляции и защитного короба;

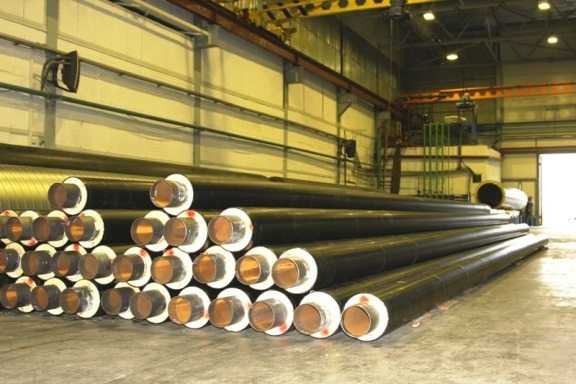

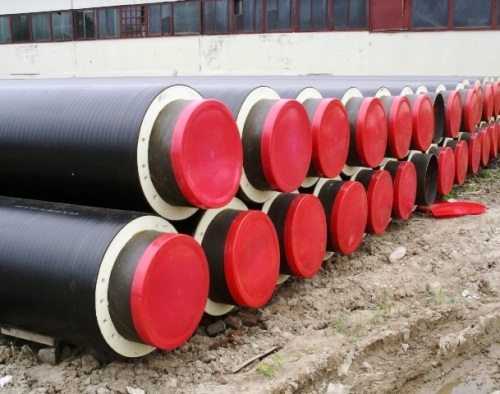

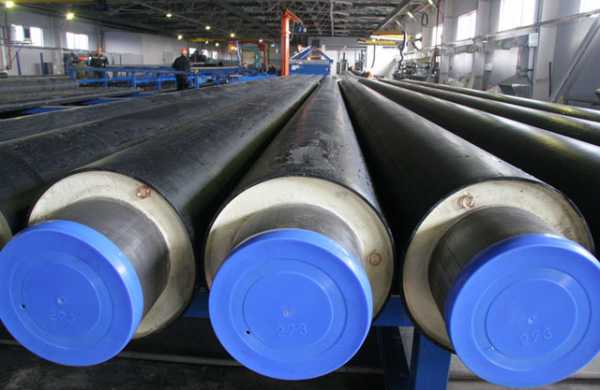

Заглушки на торцах защищают трубы от коррозии во время хранения. Заодно и мусора внутри будет меньше

• Вандализм и кража теплоизоляции стали практически невозможны;
• Коррозия трубы под непроницаемой для воды оболочкой замедляется на десятки процентов.

Важно: основное достоинство такой трубы — в существенной экономии тепла. Если у традиционных методов изоляции допустимые теплопотери составляют 20-25%, то для труб с заводской пенополиуретановой изоляцией — всего 2-3.

Что это такое?

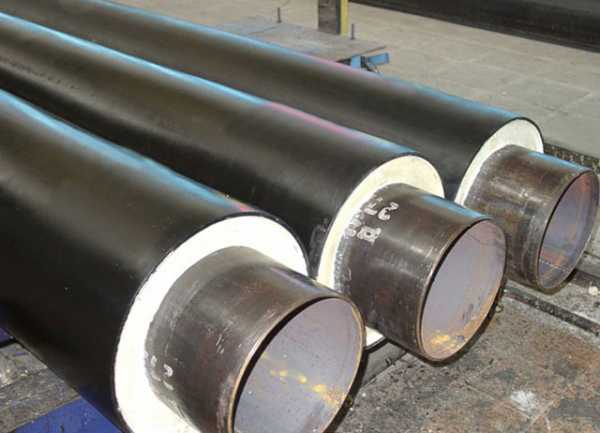

Труба стальная ППУ — это обыкновенная стальная труба для отопления или водопровода, которая на фазе изготовления покрыта теплоизолирующим слоем из вспененного полиуретана. В зависимости от того, предназначена труба для укладки в грунт или для прокладки по воздуху, выбирается внешнее защитное покрытие поверх слоя пенополиуретана.

Для грунта идеальный выбор — полиэтиленовый защитный слой ( труба так и называется  — ППУ ПЭ), для воздуха — старая добрая оцинковка. Та же, что применялась раньше. Такие трубы в прайс-листах помечаются сочетанием «ОЦ».

Впрочем, снять наружный слой, намотанный в виде бесконечной ленты для обогрева труб, уже достаточно проблематично, так что вандализма можно не опасаться. Да и социальные предпосылки к нему вроде бы пошли на убыль…

Вандалам пришлось бы потрудиться

Как это делается?

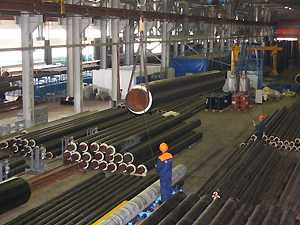

Изготовление

Производство труб ППУ не несет в себе никаких технических сложностей: обычная стальная труба  окружается оболочкой из вспененного полиуретана (известного, кстати, строителям в качестве обыкновенной монтажной пены) и затем защищается внешним слоем из полиэтилена или оцинковки.

Технология, по которой производятся ПЭ трубы ППУ,  в общих чертах такова:

• Экструзией (выдавливанием подогретого полиэтилена из резервуара через пресс-форму) изготавливается внешняя оболочка, в которую помещается стальная труба.
• Пространство между ними заполняется вспененным полимером, который быстро застывает при контакте с воздухом.

Стандарты

ГОСТ 30732-2001 был окончательно принят лишь в 2006 году, когда трубы с предустановленной теплоизоляцией уже вовсю производились. Любопытно, что он не регламентирует производство труб с защитным покрытием из оцинкованного железа. Текст стандарта  упоминает лишь трубы ППУ ПЭ.

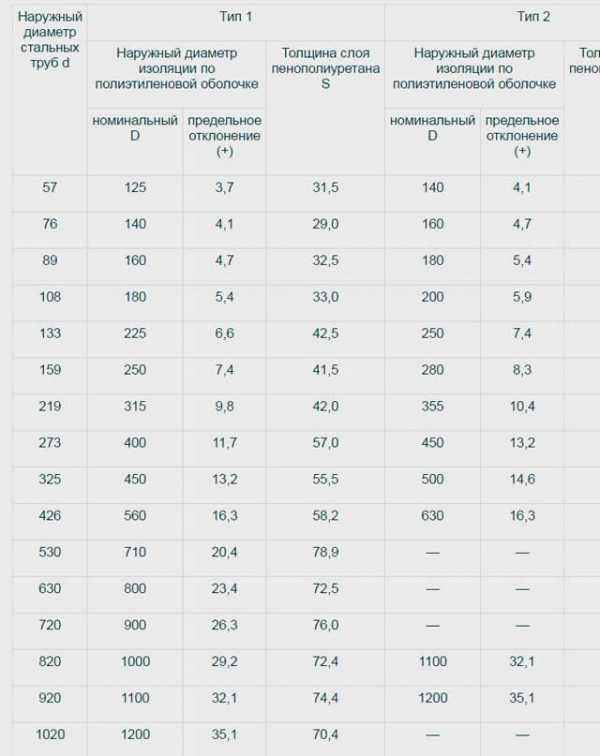

Согласно тексту стандарта, допустимы следующие размеры:

Под «тип 1» и «тип 2» понимаются трубы с обычной и усиленной изоляцией.

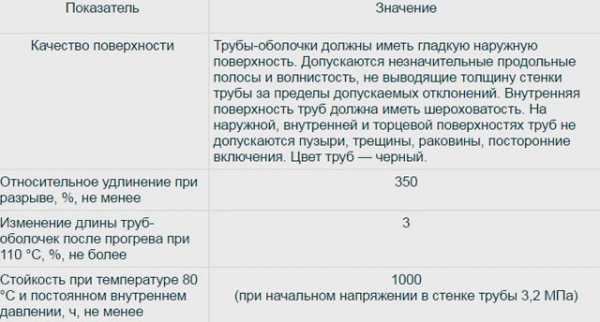

Трубы с пенополиуретановой теплоизоляцией соединяются, согласно стандарту, только сваркой с полным проплавлением шва. Стандарт упоминает и внешний вид полиэтиленовой защитной оболочки, и ее прочность:

Монтаж

Монтаж труб ППУ включает следующие основные этапы:

• Труба зачищается от изоляции на расстояние до 300 мм от каждого края;
• Выполняется сварное соединение, которое проверяется на прочность переносным дефектоскопом;
• На трубу надевается термоусадочная муфта;
• Полость под ней заполняется вспененным полимером (монтажной пеной), после чего муфта нагревается и осаживается по месту, обеспечивая герметичность внешней оболочки.

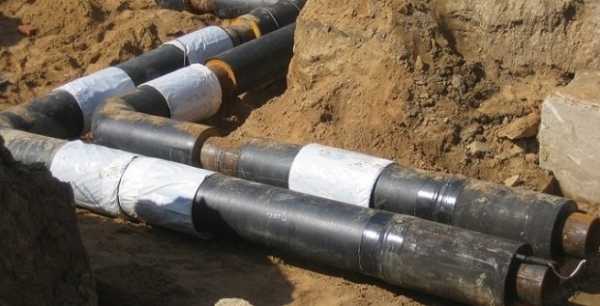

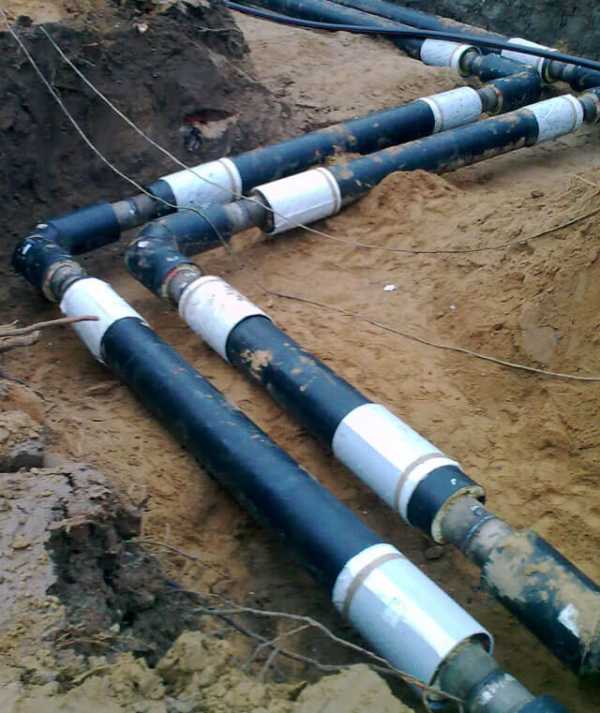

Здесь прекрасно видно, как обеспечивается теплоизоляция сварных соединений

Важно: полиэтилен — материал горючий, да и пенополиуретан боится высоких температур.

Торцы зачищенной теплоизоляции на время сварочных работ закрываются любыми экранами из негорючего материала; внешняя оболочка может быть укутана, к примеру, асбестовой тканью.

Как видите, при укладке трубы в ПЭ оболочке затраты времени минимальны. Вам так не показалось? Вспомните про альтернативу — теплоизоляцию стекловатой и многочасовую штукатурку поверхности вручную.

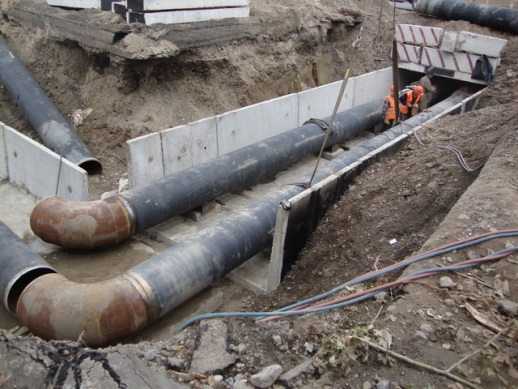

Не всегда, кстати, для укладки теплотрасс и вообще труб, защищенных предустановленной теплоизоляцией, роется траншея. Многие предприятия, в частности, ЗАО «ТГИ» (ТеплоГазоИнженеринг), продвигает прокладку теплотрасс методом горизонтального бурения.

В крупных населенных пунктах перекопать дорогу с оживленным движением подчас проблематично. Однако как утеплить трубу, протащив ее через горизонтальный прокол в грунте?

Здесь и придет на выручку наш герой — трубы в полиэтиленовой оболочке и с готовой теплоизоляцией.

Горизонтальное бурение и трубы с предустановленной теплоизоляцией позволяют забыть про перекопанные каждой осенью улицы

Заключение

Едва ли трубы ППУ понадобятся вам при ремонте квартиры. А вот чтобы провести отопление или горячую воду в загородный дом или подключить к теплотрассе большой склад, это решение просто идеально.

o-trubah.ru

Утепление труб, трубопроводов пенополиуретаном (ППУ)

В коммунальном хозяйстве львиная доля потерь тепла приходится на трубопроводы. Ежегодно на отопление зданий и сохранение в них тепла тратятся огромные средства. Согласно экспертным оценкам ежегодно от 20 до 40% выработанной тепловой энергии уходит на обогрев окружающей среды, теряясь во время транспортировки. Вот почему с ростом цен на основные энергоносители вопрос энергосбережения стал особенно остро. Одним из вариантов решения проблемы сохранения тепла является эффективная и качественная теплоизоляция трубопроводов. Современная изоляция труб помогает эффективно сохранить температуру энергоносителя, и предупредить замерзание холодных трубопроводов.

На правильный выбор оптимальных изоляционных материалов влияют следующие требования:

• плотность;
• сжимаемость;
• теплопроводность;
• паронепроницаемость;
• негорючесть;
• способность водоотталкивания;
• водопоглощающие свойства;
• звукоизоляционные характеристики.

Всем этим требованиям удовлетворяет пенополиуретан (ППУ) – разновидность газонаполненных пластмасс (пенопластов), структура которых представляет собой ячейки, наполненные воздухом. Более 90 % ячеек ППУ замкнуты, то есть представляют собой пластиковые капсюли, заполненные углекислым газом. Это является одним из главных секретов уникальных теплоизоляционных свойств ППУ.При нанесении на поверхность данное вещество вспенивается, образуя однородный слой теплоизолирующего материала.

Обладая непревзойденными теплоизоляционными качествами изоляция из ППУ создает монолитное и абсолютно гидроизолирующее покрытие трубы. Высокий показатель адгезии жидкого пенополиуретана к металлу делает его идеальным для теплоизоляции труб и теплотрасс. Широкий диапазон рабочих температур позволяет применять изоляцию из ППУ при экстремально низких температурах до -190°С в криогенной промышленности, а также выдерживать интенсивный нагрев до +150°С.

Существует несколько способов теплоизоляции труб пенополиуретаном (ППУ):

Рис.1

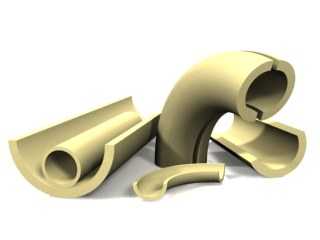

Рис.2

1. Напыление пенополиуретана на смонтированные трубопроводы.

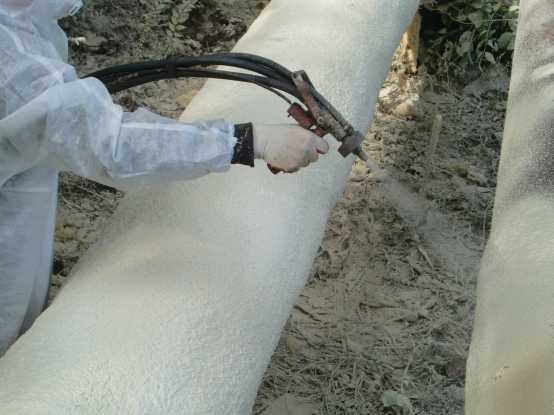

   Жидкий пенополиуретан напыляется на трубопровод, затем происходит его активное вспенивание, при этом полимер прочно сцепляется с поверхностью трубы, образуя монолитное герметичное покрытие (см. Рис.1.

2. Монтаж заранее изготовленных, так называемых, теплоизоляционных “скорлуп”.

   Теплоизоляционные скорлупы  (см. Рис.2) различной толщины виде полуцилиндров для труб и более сложных форм для отводов монтируются на трубопроводе и крепятся с помощью специального клея или хомутов.

3. Предизоляция труб («труба в трубе»).

   По своей конструкции такая труба состоит из трёх слоев: стальной трубы, теплоизоляции из пенополиуретана и защитной оболочки из полиэтилена (для подземной прокладки) или оцинкованной стали (для надземных труб отопления) (см. Рис.3).

Рис.3

Компания “НООСФЕРА” выполняет работы по утеплению труб и теплотрасс методом напыления пенополиуретана (ППУ) в Ростовской области и ЮФО.

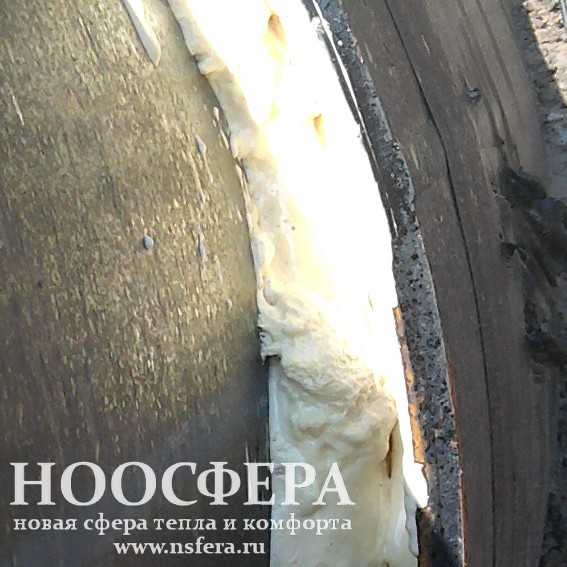

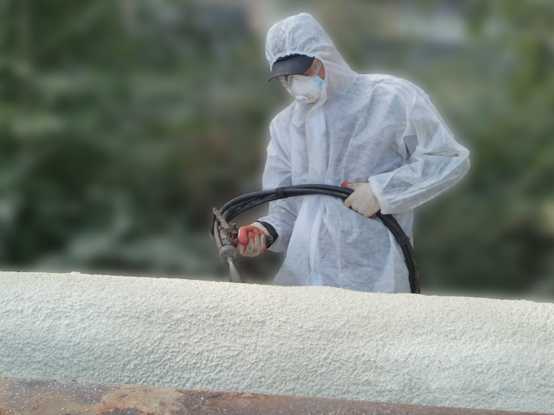

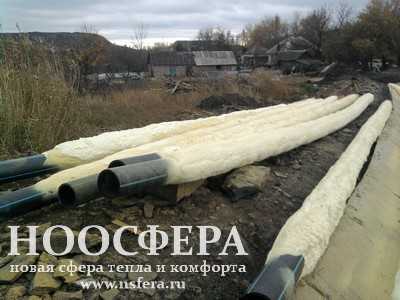

В зависимости от необходимости мы напыляем пенополиуретан на трубы различного диаметра от 10 мм – водопроводных труб до 2000 мм – труб тепловых сетей. Толщина изоляции может варьироваться в зависимости от технического задания заказчика и достигать 100-150 мм в отдельных случаях.

Низкий коэффициент теплопроводности, способность вспениваться непосредственно на изолируемой поверхности, заполнение всевозможных трещин и зазоров, создание прочного монолитного бесшовного покрытия, вкупе с высоким показателем адгезии к любому основанию, а также высокие гидроизоляционные свойства и стойкость к влиянию агрессивных сред обусловило широкий спектр применения пенополиуретана (ППУ) в различных сферах: утепление емкостей и резервуаров, утепление кровли, изоляция резервуаров и цистерн, утепление балконов и лоджий, утепление домов и др.

Ниже представлена галерея некоторых выполненных работ по утеплению труб и теплотрасс напыляемым пенополиуретаном (ППУ) в Ростове-на-Дону и в Южном федеральном округе:

Вам необходимо изолировать трубопровод или теплотрассу, трубу малого диаметра или большого, несколько или много труб? Без колебаний обращайтесь к нам, и мы поможем Вам решить эту задачу!

За более подробной информацией касательно изоляции трубопроводов напылением пенополиуретаном (ППУ), пожалуйста, свяжитесь с нами любым удобным для Вас способом:

• по телефонам: 8(863)248-30-24, 8(905)485-60-60;
• по электронной почте: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript ;
• по SKYPE: newsfera.

Быстрый переход к другим видам работ:

nsfera.ru

характеристики и требования к ним

Трубы для подачи воды и отопления нуждаются в теплоизоляции. Такие меры предпринимают для сокращения себестоимости энергии потраченной на подогрев, а также для обеспечения более долгосрочной эксплуатации. Изолированный от внешних воздействий трубопровод не разрушается от коррозии и не нуждается в частой замене и затратах на ремонт.

Описание труб ППУ

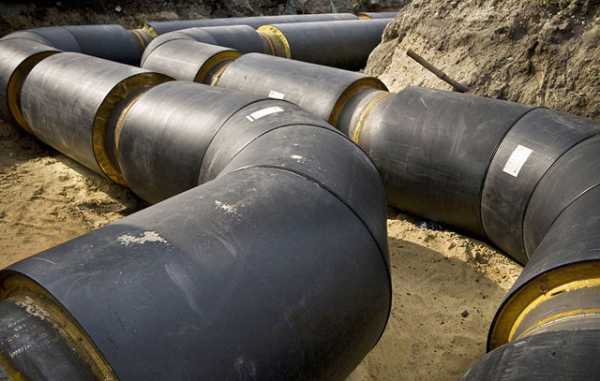

Трубопроводы с ППУ

Пенополиуретановый утеплитель является передовым и достаточно эффективным. Такая разновидность пластмассы превосходит по теплопроводности все остальные полимеры, а также утеплители из минеральной ваты. Трубы с данным видом изоляции используются при проведении наружных, канальных и безканальных теплосетей, газо- и нефтепроводов.

Производство труб с ППУ

Технологический процесс производства таких труб осуществляется путём нанесения на их стальную поверхность пенополиуретанового слоя различной толщины. Он производится из экологичных материалов Изолан 345 и Воратеск CD 100. С двух сторон труб оставляют участки без изоляции (от 150 до 210 мм). Они необходимы для соединения их методом сварки. Для изоляции таких участков используются специально предназначенные комплекты, куда входят:

• термомуфта;
• компоненты из пенополиуретана;
• клей;
• крепление ОДК;
• пробки для муфты и стравливания воздуха;
• гильзы, соединяющие проводники ОДК.

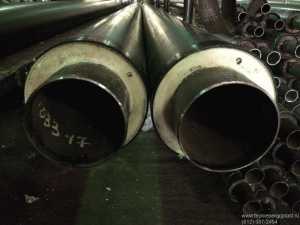

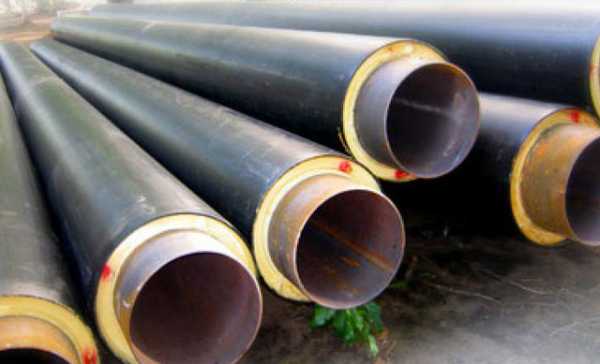

Труба в ППУ изоляции

Сверху изоляцию закрывают оболочкой, которая подразделяется на 2 вида:

• Полиэтиленовая (ПЭ) – применяются при прокладывании безканальным способом и в труднодоступных местах.
• Оцинкованная (ОЦ) – используется для наземной установки и в проходных каналах.

Важным элементом труб с изоляцией является сигнальный кабель СОДК (системы оперативно-дистанционного контролирования). Он содействует определению целостности трубопровода по всей длине трассы. Этот метод значительно снижает время и денежные затраты на ремонтные работы. Трубы с СОДК делаются по ГОСТу 30732-2006.

Важно. Наличие ППУ изоляции на стальных трубах, позволяет выполнить их траншейную укладку без создания дренажной системы и бетонного панциря.

Характеристики труб с изоляцией ППУ

Труба в ппу изоляции с полиэтиленовой и оцинкованной оболочкой

Производство изделий с пенополиуретановым утеплителем осуществляется только на заводе с точным соблюдением технологического процесса и в соответствии с принятыми Ст (стандартами) и ГОСТом.

Трубы с ППУ изоляцией обладают отличными техническими характеристиками:

• коэффициент теплопроводимости – 0,032 Вт/м*К;
• стойкость к воздействию коррозии;
• максимальный показатель утечки тепла – 4 %;
• большая механическая прочность – до 200 кг/м³;
• возможность эксплуатации при температуре до +150°С и давлении 1,6 МПа;
• минимальный период эксплуатации – 30 лет.

Совокупность этих свойств позволяет существенно экономить на ремонте трубопроводов, а также сокращает сроки их прокладывания почти в два раза.

Трубы для умеренного климата

Эффективность ППУ изоляции зависит от её толщины. По этой характеристике она подразделяется на 2 типа:

1. Для районов с умеренным климатическим фоном. Имеет обозначение – 1 ППУ ПЭ, 1 ППУ ОЦ.
2. Для районов с холодным климатом – 2 ППУ ПЭ, 2 ППУ ОЦ.

Тип изоляции определяется в зависимости от территориального расположения района и закладывается в проект прокладывания тепло-, газо- или нефтепровода.

Несмотря на то, что стоимость данных изделий выше, чем у простой стальной трубы, эффективность эксплуатации позволяет окупать затраты в минимальные сроки. Это очень важный аспект в условиях современной российской экономики.

Размеры и условные обозначения

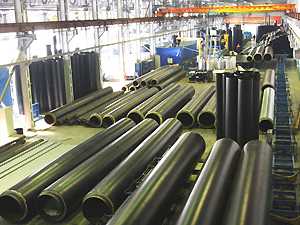

Производство труб с пенополиуретаном

Производство качественных труб должно осуществляться только на заводе и по госту, из материалов высшего качества и при организации контроля на всех этапах производства. Изделия, выполненные кустарным способом, не будут соответствовать принятым нормам, а их эксплуатационные характеристики не позволят в полной мере извлечь необходимый результат.

Чтобы ориентироваться в терминологии, приведём расшифровку обозначений:

• Ст, t — труба из стали;
• S — толщина стальной стенки;
• d — диаметр трубы;
• n — тип ППУ;
• D — диаметр трубы с оболочкой и изоляцией;
• ПЭ — полиэтиленовая плёнка;
• ОЦ — оцинковка;
• ВГП — труба для проводки воды и газа;
• СОДК — система для оперативно – дистанционного контролирования.

Важно. Необходимо, чтобы толщина трубы и сопутствующих деталей была абсолютно равной.

Толщина трубы соответсвует деталям

Данные обозначения следует знать при заказе труб у завода-производителя. Нужные размеры и количество закупаемого товара согласовываются с поставщиками в соответствии с проектом. Диаметр изолированной трубы и толщина стали напрямую зависят от региона прокладывания трубопроводов.

Приведём пример обозначения стальной трубы с диаметром 76 мм, толщиной 3 мм со 2 типом изоляции в оболочке из оцинковки: Ст 76*3-2-ППУ-ОЦ ГОСТ 30732-2006.

Требования для изделий с изоляцией из ППУ

От качественно произведённого материала напрямую зависит бесперебойная и долгосрочная работа трубопровода. Поэтому к материалам и изделиям из них, произведённым на заводах предъявляют строгие требования по ГОСТу, основные из которых представлены ниже.

1. Трубы должны быть изготовлены из высококачественной углеродистой или низколегированной стали бесшовным или прямошовным методом. Перед тем, как нанести изоляцию, их нужно обязательно подвергнуть дробеструйной шлифовке с последующим осмотром на наличие мелких дефектов.
2. Для изоляции используется только твёрдый пенополиуретан, соответствующий ГОСТу 30732-2006. Между стальной поверхностью и теплоизоляционной пеной должно быть полностью гарантированное сцепление (адгезия). Она оценивается при испытаниях на осевой сдвиг и составляет 0,14 МПа при t 23C.
3. Оболочка из полиэтилена производится только из материала низкого давления ПЭ 80 или 100 чёрного цвета ГОСТ 18599-2001. Если результаты проверки не соответствуют требованиям ГОСТа 30732-2006, материал не допускается к монтажу.
4. В качестве покрывающего материала для наружной проводки используется тонколистная сталь толщиной не более 1 см с оцинковкой 1 класса (ГОСТ 52246-2004). Установка ОЦ оболочки на ППУ изоляции и фасонных изделиях должно быть абсолютно герметичным.

Изготовлены из качественной стали

Используется прочный ППУ

Покрыты стальной оболочкой

Производство труб с ППУ изоляцией включает в себя устройство и контроль за проводниками ОДК. Для них также существуют определённые требования в размерах сечения и определённых местах установки.

Совет. Для ознакомления со всеми требованиями контроля и методике установки труб с ППУ изоляцией изучите документ «Об устройстве и эксплуатации ТС (тепловых сетей) с изоляцией из ППУ».

Если вы хотите провести или заменить трубопровод, приобретайте трубы с современным и энергосберегающим утеплителем ППУ. Качество вам будет гарантировано при покупке таких изделий произведённых не кустарным способом, а только на специализированных заводах с современным оборудованием.
