Как выбрать термопасту. Основные свойства термопасты.

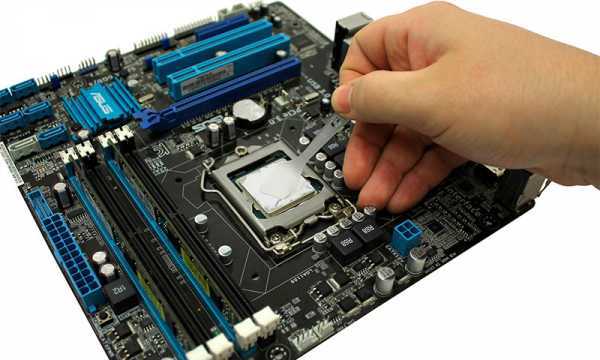

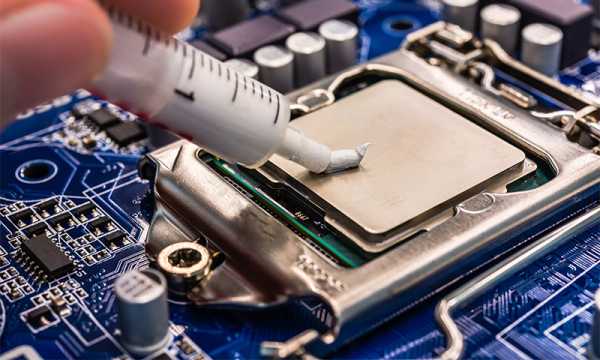

В одной из статей на этом сайте речь уже шла о том, как нужно наносить термопасту на процессор, чтобы добиться максимальной эффективности отвода тепла. Но охлаждение процессора зависит не только от правильности использования термопасты, но и от ее качества. В статье читатель найдет информацию о том, какие свойства термопасты нужно учитывать при ее выборе, а также о влиянии каждого из этих свойств на конечный результат. Сразу хочу обратить внимание на то, что термопасту лучше всего оценивать по результатам, полученным в процессе ее практического применения. В Интернете есть много независимых рейтингов, формируемых на основе тестирования разных марок термопаст. Однако, если в упомянутых рейтингах интересующая Вас марка отсутствует, оценить степень ее эффективности можно путем изучения характеристик, которые обычно указываются на ее упаковке или на официальном сайте производителя. При этом, наиболее важными среди них являются:1. Теплопроводность

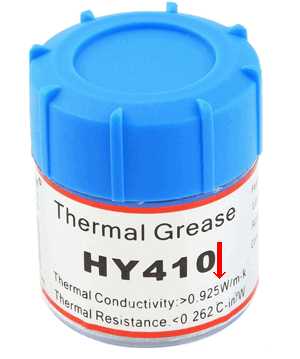

Теплопроводность – способность вещества передавать тепловую энергию от более нагретых его частиц к менее нагретым. Это, пожалуй, наиболее важная характеристика термопасты (чем она выше, тем лучше). Коэффициент теплопроводности (англ. –
Коэффициент теплопроводности самой дешевой термопасты (КПТ-8) составляет около 0,8 Вт/м*К. Среди термопаст начального уровня отличным считается коэффициент 1,5 – 2 Вт/м*К. В большинстве случаев, этого полностью достаточно для процессоров домашних компьютеров, в том числе и игровых. Для высокопроизводительных же процессоров с высоким TDP целесообразно приобрести термопасту более продвинутого уровня. Ее стоимость обычно на порядок выше, а теплопроводность может превышать 5 Вт/м*К и даже больше. Ну а коэффициент теплопроводности наиболее эффективных из известных сегодня решений может достигать 80 Вт/м*К. Но обычные компьютерные магазины такими пастами не торгуют, поскольку они очень дорогие, требуют аккуратного обращения да и в обычных компьютерах они нужны не больше, чем ракетный двигатель в “Запорожце”.
2. Вязкость (консистенция)

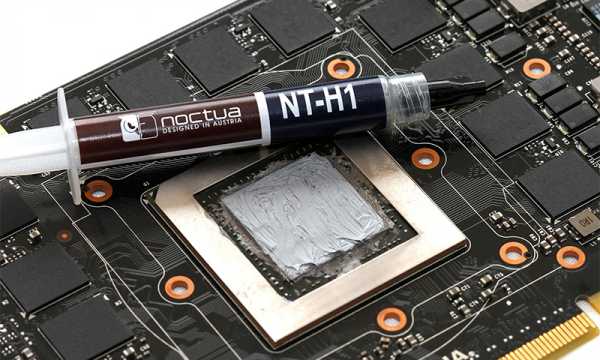

Термопаста не должна быть слишком густой или слишком жидкой. Оптимальной считается вязкость в пределах 160 – 450 Па*с . Этот показатель не часто отображается на сайтах производителей термопаст, и уж тем более на их упаковках. Если показатель вязкости конкретной термопасты не удается найти, его можно оценить “на ощупь”. По консистенции термопаста должна быть чуть более густой, чем крем для рук или зубная паста. Почему консистенция должна быть именно такой? Теплопроводность термопасты до 50 раз выше теплопроводности воздуха. Однако, она в несколько десятков раз ниже, чем теплопроводность металла, из которого изготовлен радиатор системы охлаждения. Поэтому термопасту нужно наносить так, чтобы она максимально заполнила микротрещины на поверхности процессора и радиатора, вытеснив оттуда воздух. Но ее слой должен быть минимально для этого необходимым, то есть, он не должен при этом ухудшать плотность прилегания радиатора к процессору и не увеличивать расстояние между ними. Чем гуще термопаста, тем тяжелее достичь указанного эффекта. Но если термопаста будет слишком жидкой, в процессе эксплуатации она может вытечь под собственным весом (при нагреве ее текучесть дополнительно увеличивается). На практике, недорогая термопаста с оптимальной вязкостью может оказаться более эффективной, чем слишком густая паста с более высокой теплопроводностью. Кроме теплопроводности и вязкости, важными являются и некоторые другие свойства. Однако, почти у всех термопаст, доступных сегодня в продаже, они находятся в допустимых пределах и поэтому на них можно не обращать особого внимания. Речь идет о таких характеристиках как: • термостойкость – способность термопасты сохранять свои основные свойства независимо от температуры; • диапазон рабочих температур; • химическая нейтральность; • токсичность; • электропроводность. Но если Вам вдруг вздумается воспользоваться вместо термопасты каким-нибудь другим веществом, обязательно учитывайте эти его характеристики. Так, некоторые аматоры, занимающиеся разгоном, вместо обычной термопасты используют смеси на основе мягкого металла индия. Теплопроводность индия высокая (больше 80 Вт/м*К), но, как и все металлы, он является еще и прекрасным электрическим проводником. Если его частичка случайно попадет на материнскую или другую плату компьютера, случится короткое замыкание со всеми вытекающими из этого последствиями. Кроме того, пасты на основе индия могут иметь высокую химическую активность или даже быть токсичными.
Теплопроводность термопаст, сравнение термопаст по теплопроводности
Виды термопасты

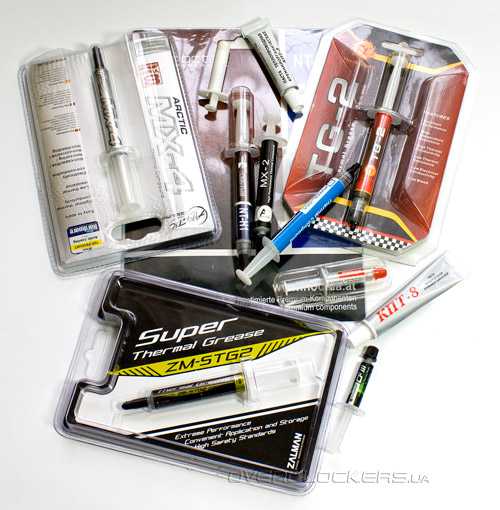

На мировом рынке представлено огромное количество различных марок термопаст. Они могут быть классифицированы в зависимости от состава и теплопередающих свойств теплопроводной основы, входящей в состав пасты. Рассмотрим виды термопаст более подробно, составим рейтинг термопаст по теплопроводности.

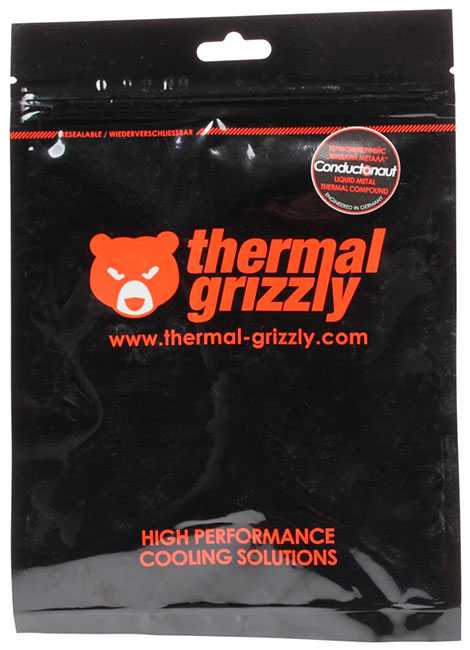

Термопасты на основе жидких металлов
Такие термопасты являются самыми эффективными и дорогими, поскольку созданы на основе редких жидких металлов, например таких, как галлий. Эффективность теплопередачи такого вида термопаст находится на максимально высоком уровне и в разы превышает теплопередачу термопаст других видов.

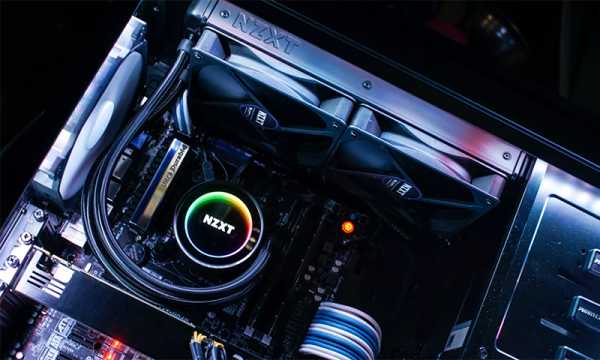

Термопасты на основе жидкого металла могут успешно применяться в системах охлаждения теплонагруженных процессоров игровых консолей и компьютеров. Однако, за хорошую теплопередачу приходиться платить высокую цену — такие термопасты очень дороги и электропроводны. Примером такой термопасты может служить теплопроводная паста Coollaboratory Liquid Pro с теплопроводностью 80 Вт/(м·град).
Термопасты на металлической основе
Основным наполнителем такой термопасты являются частички металла, которые хорошо проводят тепло. Обычно используют серебро или алюминий, которые позволяют добиться высокой теплопроводности пасты. Поэтому этот вид термопаст применяется в сильно теплонагруженных системах охлаждения, где необходимо быстро снизить температуру процессора, например в игровых консолях. Пример такой термопасты: Cool-Silver с коэффициентом теплопроводности 12 Вт/(м·град).
Термопасты на основе углерода
Термопасты такого вида имеют в своем составе крошечные волокна углерода или алмазного порошка, их теплопроводность достаточно высока и делает эти пасты относительно универсальными по соотношению «цена — качество». Пример такой термопасты: Nanodiamond Thermal Grease RT-10D с теплопроводностью 6,5 Вт/(м·град).

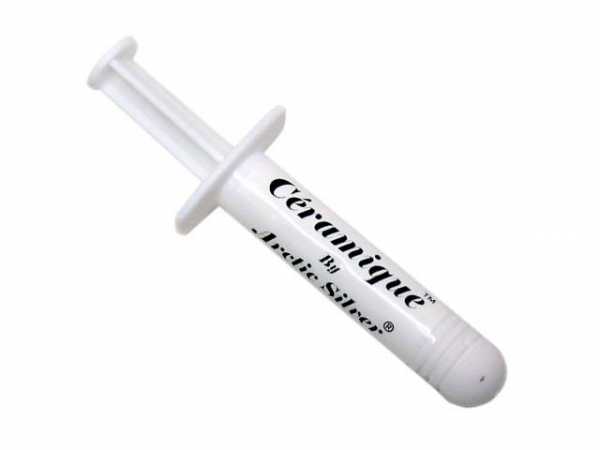

Термопасты на керамической основе
Такие термопасты содержат окислы металлов и применяются в системах охлаждения компьютерных процессоров, которые не требуют интенсивного охлаждения. Теплопроводность такого вида термопаст относительно невысока, и они имеют небольшую стоимость. Пример такой термопасты:
Теплопроводность термопаст (сравнение термопаст по алфавиту)
В таблицах представлены значения теплопроводности и динамической вязкости для распространенных наименований термопаст, а также указан их цвет. Выполнено сравнение термопаст (более ста наименований) по значению коэффициента теплопроводности, указаны сайты производителей термопаст.
Теплопроводность термопаст различных производителей находится в широких пределах — от 0,4 до 80 Вт/(м·град). Однако подавляющее большинство термопаст имеют теплопроводность в среднем от 3 до 10 Вт/(м·град).
Следует отметить, что производители практически никогда не указывают температуру, при которой измерялась теплопроводность термопасты. Можно предположить, что теплопроводность термопасты меняется несущественно во всем рабочем диапазоне температуры (обычно термопаста используется при температуре до 100°С).
В первой таблице термопасты расположены в алфавитном порядке. Во второй таблице представлен рейтинг термопаст по теплопроводности (по значению коэффициента теплопроводности термопасты).
Название теплопроводной пасты | Теплопроводность, Вт/(м·град) | Цвет | Вязкость, Па·с | Сайт производителя |
---|---|---|---|---|
AC-TG0012-S1 | 4.6 | Серый | www.siig.com | |
AC-TG0112-S1 | 4.3 | Серый | www.siig.com | |
AC-TG0412-S1 | 4.3 | Серый | www.siig.com | |
9.2 | Серый | www.akasa.com.tw | ||

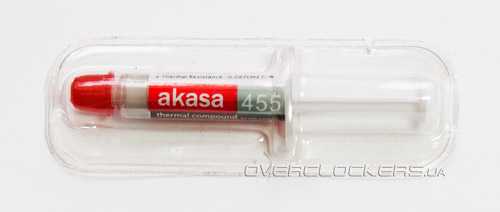

Akasa AK-455 | 2.4 | Серый | www.akasa.com.tw | |
Akasa AK-460 | 3.3 | Серый | www.akasa.com.tw | |
Akasa AK-TC5022 | 4 | Серый | www.akasa.com.tw | |
Akasa AKT-842 | 7.5 | Белый | www.akasa.com.tw | |
Alpenfohn | 1.1 | Серый | www.alpenfoehn.de | |
Antec Formula 6 | 5.3 | www.antec.com | ||
Antec Formula 7 | 8.3 | www.antec.com | ||
AOS №52022 | 0.9 | Белый | www.aosco.com | |
AOS №54013 | 0.7 | Белый | www.aosco.com | |
AOS ELECTRICALLY CONDUCTIVE GREASE №57001 | 1 | Серый | www.aosco.com | |
AOS ELECTRICALLY CONDUCTIVE GREASE №57000 | 2.7 | Серый | www.aosco.com | |
AOS NON-SILICONE HTC AZ 140 №52160 | 6 | Серый | www.aosco.com | |
AOS NON-SILICONE HTC 80 №52050 | 3.8 | Серый | www.aosco.com | |
AOS NON-SILICONE XT-3 №52039 | 0.7 | Белый | www.aosco.com | |
AOS NON-SILICONE WC HTC 100 №52060 | 5 | Серый | www.aosco.com | |
AOS WATER CLEANABLE HTC 90 №52051 | 4.6 | Серый | www.aosco.com | |
Apus TMG 301 | 4.5 | Белый | www.lexcool.com | |
Arctic Alumina | 4 | Белый | www.arcticsilver.com | |
Arctic Cooling MX-2 | 5.6 | Серый | www.arctic.ac | |
Arctic Cooling MX-3 | 8.2 | Серый | 87 | www.arctic.ac |

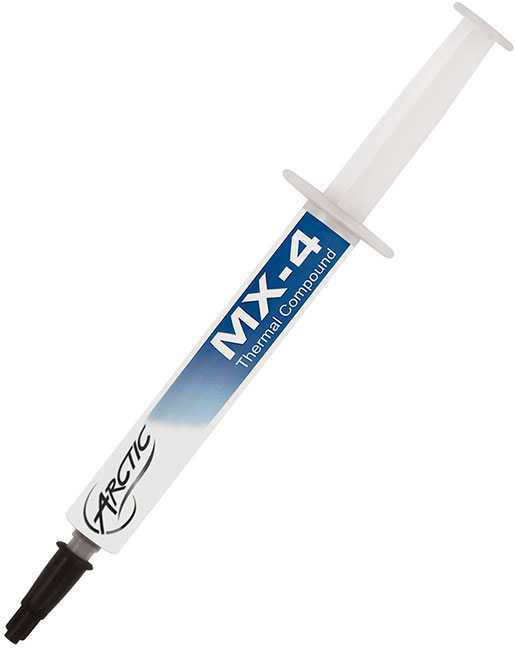

Arctic Cooling MX-4 | 8.5 | Серый | 87 | www.arctic.ac |
Arctic Silver 3 | 9 | Серо-зеленый | www.arcticsilver.com | |
Arctic Silver 5 | 8.7 | Серый | www.arcticsilver.com | |
Arctic Silver AA-1.75G AA-14G | 4 | Серый | www.arcticsilver.com | |
Arctic Silver ASTA-7G (2PC SET) | 7.5 | Серый | www.arcticsilver.com | |
Arctic Silver CMQ-22G | 8 | Серый | www.arcticsilver.com | |
Arctic Silver MTX-2.5G | 4 | Серый | www.arcticsilver.com | |
Arctic Silver MX-1 | 4 | Серый | www.arcticsilver.com | |
Arctic Silver MX-2 | 4.5 | Серый | www.arcticsilver.com | |
Arctic Silver MX-3 | 8.2 | Серый | www.arcticsilver.com | |
Biostar TC Diamond Nano Diamond | 3.8 | Серый | www.biostar.com.tw | |
Coolian CTG-1 | 3.5 | |||
COOL-SILVER | 12 | Гель | www.aitechnology.com | |
COOL-GREASE® CGR7019-LB | 10 | Гель | www.aitechnology.com | |
COOL-GREASE CGR8010-XT | 12.9 | Гель | www.aitechnology.com | |
Coolage CA-CT3 Nano | 5 | Серый | ||
Cooler Master Extreme Fusion X1 (RG-EFX1-TG15-R1) | 9.5 | Серый | www.coolermaster.com | |
Cooler Master HTK-001 Thermal Compound | 4.2 | Белый | 30 | www.coolermaster.com |
Cooler Master HTK-002 Thermal Grease | 0.8 | www.coolermaster.com | ||
Cooler Master IC Essential E1 (RG-ICE1-TG15-R1) | 4.5 | Серый | www.coolermaster.com | |
Cooler Master IC Essential E2 (RG-ICE2-TA15-R1) | 3.5 | Золотистый | www.coolermaster.com | |
Cooler Master IceFusion (RG-ICF-CWR2-GP) | 1 | Белый | www.coolermaster.com | |
Cooler Master IC Value V1 (RG-ICV1-TW20-R1) | 1.85 | Белый | www.coolermaster.com | |
Cooler Master MasterGel Maker Nano (MGZ-NDSG-N15M-R1) | 11 | Серый | www.coolermaster.com | |
Cooler Master NanoFusion R9 GE7 PTK3 | 7.8 | www.coolermaster.com | ||
Cooler Master PTK 002 | 4.5 | www.coolermaster.com | ||
Cooler Master Premium Thermal Compound Kit | 6.8 | Серый | 170 | www.coolermaster.com |
Cooler Master RG ICFN 200G-B1 | 1.2 | Белый | www.coolermaster.com | |
Cooler Master RG TF4 TGU1-GP | 2.9 | Серый | www.coolermaster.com | |
Cooler Master ThermalFusion 400 RG TF4 TGU1-GP | 2.9 | Серый | www.coolermaster.com | |

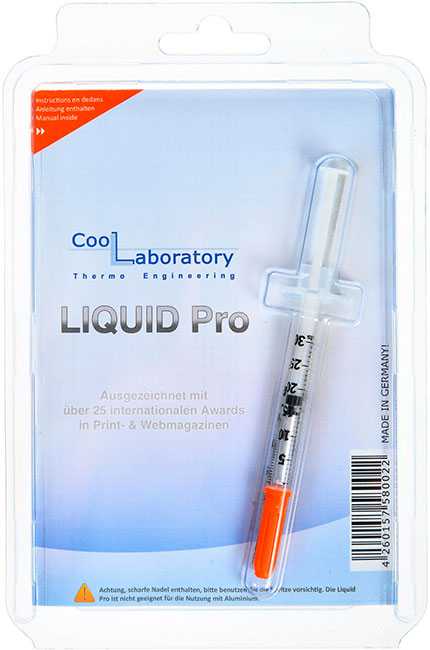

Coollaboratory Liquid Pro | 80 | Серебристый | www.coollaboratory.com | |
Coollaboratory Liquid Ultra | 40 | Серебристый | www.coollaboratory.com | |
Deep Cool Z3 | 1.1 | Серебристый | www.deepcool.com | |
Deep Cool Z5 | 1.5 | Серебристый | www.deepcool.com | |

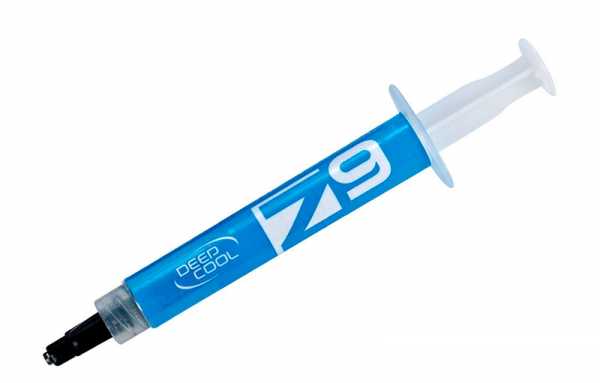

Deep Cool Z9 | 4 | Серебристый | www.deepcool.com | |
DOW CORNING DC-340 | 0.4 | Белый | www.dowcorning.com | |
ElNano S27Z2 | 2 | Белый | ||
EVGA Frostbite Thermal Grease M019 00 000003 | 6.5 | www.evga.com | ||
Evercool-350 | 7.5 | Белый | www.evercool.com | |
Evercool CRUISE MISSILE (STC-03) | 2.9 | Серый | www.evercool.com | |
Evercool DEEP BOMB (STC-02) | 3.3 | Серый | www.evercool.com | |
Evercool NC-03, TC-10, TC-25, TC-200 | 3.8 | Серый | www.evercool.com | |
Evercool SIDEWINDER (STC-01) | 3.8 | Серый | www.evercool.com | |
Fanner-420 (Evercool-420, Stars-420) | 2 | Белый | www.fanner.com | |
Feser H-Bridge | 9 | Серый | www.tfc-us.com | |
GEIL GL-TCP 1b | 1.7 | Золотистый | www.geil.com.tw | |
Gelid Solutions GC-Extreme | 8.5 | Серый | 85 | www.gelidsolutions.com |
Gelid Solutions GC-Supreme | 4.5 | Серый | 250 | www.gelidsolutions.com |
Gelid Solutions GC-2 | 6.5 | Серый | 85 | www.gelidsolutions.com |
GlacialStars IceTherm I | 4.5 | Серый | www.glacialstars.com | |
GlacialStars IceTherm II | 8.1 | Серый | www.glacialstars.com | |
HTCP | 2.5 | Белый | 106 | www.electrolube.com |
HTCPX | 3.4 | Белый | 640 | www.electrolube.com |
Indigo Xtreme | 20 | Серебристый | indigo-xtreme.com | |
Innovation Cooling Diamond 7 Carat | 4.5 | Серый | innovationcooling.com | |
Innovation Cooling Diamond 24 Carat | 4.5 | Серый | innovationcooling.com | |
Keratherm KP12 | 10 | Серебристый | 76 | www.kerafol.com |
Keratherm KP97 | 5 | Белый | 110 | www.kerafol.com |
Keratherm KP98 | 6 | Серый | 112 | www.kerafol.com |
Logisys Computer Z5 | 1.5 | Серебристый | www.logisyscomputer.com | |
MassCool Stars-420 | 2 | Белый | www.masscool.com | |
MassCool Stars-700 | 1.7 | Серебристый | 85 | www.masscool.com |
Nanodiamond Thermal Grease RT-5D | 6 | Серый | www.nanodiamond.co.il | |
Nanodiamond Thermal Grease RT-10D | 6.5 | Серый | www.nanodiamond.co.il | |
Nanoxia Heat Buster | 10.4 | Серый | www.nanoxia-world.com | |
Nanoxia Nano TF-1000 | 34 | Серебристый | www.nanoxia-world.com | |
Nexus | 6 | Серый | ||
Noctua NT-h2 | 8.5 | Серый | www.noctua.at | |
OCZ Freeze Extreme (OCZTFRZTC) | 3.8 | Серый | www.ocztechnology.com | |
OCZ Ultra 5+ | 3.8 | Серый | www.ocztechnology.com | |
OKS 1103 | 0.8 | Белый | www.oks-germany.com | |
Prolimatech PK-1 | 10.2 | Серый | 310 | www.prolimatech.com |
Prolimatech PK-2 | 10.2 | Серый | 250 | www.prolimatech.com |
Prolimatech PK-3 | 11.2 | Серый | 330 | www.prolimatech.com |
Radial Pro | 2 | Золотистый | kellereurasia.ru | |
Rosewill RCX-TC001 | 2.4 | Серый | www.rosewill.com | |
Rosewill RCX-TC050 | 9.2 | Серый | www.rosewill.com | |
Rosewill RCX-TC060 | 9.2 | Серый | www.rosewill.com | |
Rosewill RCX-TC060 Pro | 10 | Серый | www.rosewill.com | |
Rosewill RCX-TC090Pro | 10 | Серый | www.rosewill.com | |
Scythe Thermal Elixer SCYTE-1000 | 2.9 | Серый | www.scythe-usa.com | |
Shin-Etsu MicroSi | 2.9 | Серый | www.shinetsu.co.jp | |
Shin-Etsu MicroSi MPU-3.7 | 6 | Серый | www.shinetsu.co.jp | |
Shin-Etsu MicroSi G-751 | 4.5 | Серый | www.shinetsu.co.jp | |
Shin-Etsu X23-7783D | 6 | Серый | www.shinetsu.co.jp | |
Spire BlueFrost SP-802 | 2.7 | Голубой | www.spire-corp.com | |
Spire SilverGrease Pro SP-456 | 3.8 | Серый | www.spire-corp.com | |
Spire SilverGrease Micro SP-458 | 3.8 | Серебристый | www.spire-corp.com | |
Spire SilverGrease SP-700 | 1.9 | Серый | www.spire-corp.com | |
Spire WhiteGrease SP-420 | 1.7 | Белый | www.spire-corp.com | |
ST-304 | 0.9 | Белый | ||
Stars 360 | 4.5 | Серый | ||
Stars 700 | 7.5 | Серебристый | ||
Startech HeatGrease | 1.1 | Белый | intrl.startech.com | |
SYBA CL PTSL Silver Cool | 4.5 | Серый | www.syba.com | |
Thermalright Chill Factor III | 3.5 | Серый | www.thermalright.com | |
Thermaltake TG-1 (CL-O0027) | 3 | Серый | www.thermalright.com | |
Thermaltake TG-2 (CL-O0028) | 1.5 | Серый | www.thermalright.com | |
Thermaltake TG-3 (CLZ0022) | 4.7 | Серый | www.thermalright.com | |
Thermaltake Thermal Grease №1 (p/n A2014) | 1.1 | Белый | www.thermalright.com | |
Thermaltake Thermal Grease №2 (p/n A2150) | 8.7 | Серый | www.thermalright.com | |
Thermax | 2 | Серый | www.thermax.com | |
Thermopox 75AGS | 1.5…2.5 | Серый | www.amepox-mc.com | |
Thermopox 80S | 1.5…2.2 | Красный | 650 | www.amepox-mc.com |
Thermopox 85CT | 1.4…2.2 | Красный | 850 | www.amepox-mc.com |
Thermopox 25 | 0.8…1.2 | Оранжевый | 840 | www.amepox-mc.com |
Titan Nano Blue | 2.5 | Синий | www.titan-cd.com | |
Titan Nano Grease TTG-G30010, TTG-G30015 | 4.5 | Серый | www.titan-cd.com | |
Titan Nano Grease TTG-G30030 | 4.5 | Серый | www.titan-cd.com | |
Titan Royal Grease | 2.9 | Серый | www.titan-cd.com | |
Titan Royal Grease TTG-G40030 | 2.9 | Серый | www.titan-cd.com | |
Titan Platinum Grease TTG-G50030 | 3.5 | Серый | www.titan-cd.com | |
Tuniq TX-2 | 4.5 | Серый | 285 | www.tuniq.com.tw |
Tuniq TX-2 Extreme | 5.8 | Серый | 10 | www.tuniq.com.tw |
Tuniq TX-3 | 6.2 | Серый | 84 | www.tuniq.com.tw |
Tuniq TX-4 Extreme | 6.5 | Серый | 66 | www.tuniq.com.tw |
WLP | 0.6 | Белый | www.fischerelektronik.de | |
WLPF | 0.7 | Серый | www.fischerelektronik.de | |
Xiqmatek PTI-G3606 | 5 | Серый | 51 | www.xigmatek.com |
Xiqmatek PTI-G3801 | 3.8 | Серый | www.xigmatek.com | |
Xiqmatek PTI-G4512 | 2.5 | Серый | www.xigmatek.com | |
Xiqmatek Freezing Point PTI-G4718 | 3.5 | Серый | www.xigmatek.com | |
Xilence X5 | 1.5 | www.xilence.net | ||
Xilence X5 (ZUB-XPTP. X5) | 1.5 | Серый | www.xilence.net | |
Xilence Silver Team | 4.5 | www.xilence.net | ||
Xilence Silver Team (ZUB-XPTP) | 1.1 | Серый | www.xilence.net | |
Xilence ZUB-XPTP | 1.1 | www.xilence.net | ||
Zalman CSL 850 | 0.8 | Белый | 66 | www.zalman.com |
Zalman ZM-STG1 | 4 | Серый | www.zalman.com | |

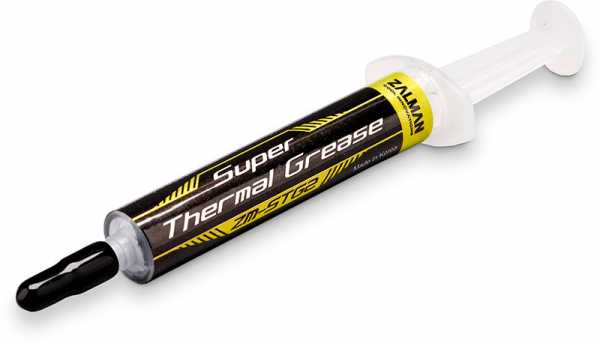

Zalman ZM-STG2 | 4.1 | Серый | www.zalman.com | |
Zaward HSC-G TCG002 | 6 | Серый | www.zaward.com | |
Zaward HSC-W TCG003 | 2 | Серый | www.zaward.com | |
ZEROtherm ZT-100 | 3.1 | Серый | ||
АлСил-3 | 1.8…2 | Белый | 90…150 | ООО «АНТ». |
Алсил-Нано | 3.8…4.2 | Черный | ООО «АНТ». | |
Жидкий металл ЖМ-6 | 34 | Серебристый | Компания «Галлид» | |
КПТ-8 ГОСТ 19783-74 | 0.65…1 | Белый | 130…180 | silic.com.ua |
Номакон КПТД-3/1 | 0.8 | Розовый | 12…18 | www.nomacon.by |
Номакон КПТД-3/2 | 1 | Коричневый | 12…18 | www.nomacon.by |
Номакон КПТД-3/3 | 1.2 | Серый | 12…18 | www.nomacon.by |
Теплопроводность термопаст (сравнение термопаст по теплопроводности — рейтинг термопаст)
Название теплопроводной пасты | Теплопроводность, Вт/(м·град) | Цвет | Вязкость, Па·с | Сайт производителя |
---|---|---|---|---|
Coollaboratory Liquid Pro | 80 | Серебристый | www.coollaboratory.com | |
Coollaboratory Liquid Ultra | 40 | Серебристый | www.coollaboratory.com | |
Nanoxia Nano TF-1000 | 34 | Серебристый | www.nanoxia-world.com | |
Жидкий металл ЖМ-6 | 34 | Серебристый | Компания «Галлид» | |
Indigo Xtreme | 20 | Серебристый | indigo-xtreme.com | |
COOL-GREASE CGR8010-XT | 12.9 | Гель | www.aitechnology.com | |
COOL-SILVER | 12 | Гель | www.aitechnology.com | |
Prolimatech PK-3 | 11.2 | Серый | 330 | www.prolimatech.com |
Cooler Master MasterGel Maker Nano (MGZ-NDSG-N15M-R1) | 11 | Серый | www.coolermaster.com | |
Nanoxia Heat Buster | 10.4 | Серый | www.nanoxia-world.com | |
Prolimatech PK-1 | 10.2 | Серый | 310 | www.prolimatech.com |
Prolimatech PK-2 | 10.2 | Серый | 250 | www.prolimatech.com |
COOL-GREASE® CGR7019-LB | 10 | Гель | www.aitechnology.com | |
Keratherm KP12 | 10 | Серебристый | 76 | www.kerafol.com |
Rosewill RCX-TC060 Pro | 10 | Серый | www.rosewill.com | |
Rosewill RCX-TC090Pro | 10 | Серый | www.rosewill.com | |
Cooler Master Extreme Fusion X1 (RG-EFX1-TG15-R1) | 9.5 | Серый | www.coolermaster.com | |
Akasa AK-450-5G | 9.2 | Серый | www.akasa.com.tw | |
Rosewill RCX-TC050 | 9.2 | Серый | www.rosewill.com | |
Rosewill RCX-TC060 | 9.2 | Серый | www.rosewill.com | |
Arctic Silver 3 | 9 | Серо-зеленый | www.arcticsilver.com | |
Feser H-Bridge | 9 | Серый | www.tfc-us.com | |
Arctic Silver 5 | 8.7 | Серый | www.arcticsilver.com | |
Thermaltake Thermal Grease №2 (p/n A2150) | 8.7 | Серый | www.thermaltake.com | |
Arctic Cooling MX-4 | 8.5 | Серый | 87 | www.arctic.ac |
Gelid Solutions GC-Extreme | 8.5 | Серый | 85 | www.gelidsolutions.com |
Noctua NT-h2 | 8.5 | Серый | www.noctua.at | |
Antec Formula 7 | 8.3 | www.antec.com | ||
Arctic Cooling MX-3 | 8.2 | Серый | 87 | www.arctic.ac |
Arctic Silver MX-3 | 8.2 | Серый | www.arcticsilver.com | |
GlacialStars IceTherm II | 8.1 | Серый | www.glacialstars.com | |
Arctic Silver CMQ-22G | 8 | Серый | www.arcticsilver.com | |
Cooler Master NanoFusion R9 GE7 PTK3 | 7.8 | www.coolermaster.com | ||
Akasa AKT-842 | 7.5 | Белый | www.akasa.com.tw | |
Arctic Silver ASTA-7G (2PC SET) | 7.5 | Серый | www.arcticsilver.com | |
Evercool-350 | 7.5 | Белый | www.evercool.com | |
Stars 700 | 7.5 | Серебристый | ||
Cooler Master Premium Thermal Compound Kit | 6.8 | Серый | 170 | www.coolermaster.com |
EVGA Frostbite Thermal Grease M019 00 000003 | 6.5 | www.evga.com | ||
Nanodiamond Thermal Grease RT-10D | 6.5 | Серый | www.nanodiamond.co.il | |
Gelid Solutions GC-2 | 6.5 | Серый | 85 | www.gelidsolutions.com |
Tuniq TX-4 Extreme | 6.5 | Серый | 66 | www.tuniq.com.tw |
Tuniq TX-3 | 6.2 | Серый | 84 | www.tuniq.com.tw |
AOS NON-SILICONE HTC AZ 140 №52160 | 6 | Серый | www.aosco.com | |
Keratherm KP98 | 6 | Серый | 112 | www.kerafol.com |
Nanodiamond Thermal Grease RT-5D | 6 | Серый | www.nanodiamond.co.il | |
Nexus | 6 | Серый | ||
Shin-Etsu MicroSi MPU-3.7 | 6 | Серый | www.shinetsu.co.jp | |
Shin-Etsu X23-7783D | 6 | Серый | www.shinetsu.co.jp | |
Zaward HSC-G TCG002 | 6 | Серый | www.zaward.com | |
Tuniq TX-2 Extreme | 5.8 | Серый | 10 | www.tuniq.com.tw |
Arctic Cooling MX-2 | 5.6 | Серый | 85 | www.arctic.ac |
Antec Formula 6 | 5.3 | www.antec.com | ||
AOS NON-SILICONE WC HTC 100 №52060 | 5 | Серый | www.aosco.com | |
Coolage CA-CT3 Nano | 5 | Серый | ||
Keratherm KP97 | 5 | Белый | 110 | www.kerafol.com |
Xiqmatek PTI-G3606 | 5 | Серый | 51 | www.xigmatek.com |
Thermaltake TG-3 (CLZ0022) | 4.7 | Серый | www.thermaltake.com | |
AC-TG0012-S1 | 4.6 | Серый | www.siig.com | |
AOS WATER CLEANABLE HTC 90 №52051 | 4.6 | Серый | www.aosco.com | |
Apus TMG 301 | 4.5 | Белый | www.lexcool.com | |
Arctic Silver MX-2 | 4.5 | Серый | www.arcticsilver.com | |
Cooler Master IC Essential E1 (RG-ICE1-TG15-R1) | 4.5 | Серый | www.coolermaster.com | |
Cooler Master PTK 002 | 4.5 | www.coolermaster.com | ||
GlacialStars IceTherm I | 4.5 | Серый | www.glacialstars.com | |
Innovation Cooling Diamond 7 Carat | 4.5 | Серый | innovationcooling.com | |
Innovation Cooling Diamond 24 Carat | 4.5 | Серый | innovationcooling.com | |
Shin-Etsu MicroSi G-751 | 4.5 | Серый | www.shinetsu.co.jp | |
Stars 360 | 4.5 | Серый | www.shinetsu.co.jp | |
SYBA CL PTSL Silver Cool | 4.5 | Серый | www.syba.com | |
Titan Nano Grease TTG-G30010, TTG-G30015 | 4.5 | Серый | www.titan-cd.com | |
Titan Nano Grease TTG-G30030 | 4.5 | Серый | www.titan-cd.com | |
Tuniq TX-2 | 4.5 | Серый | 285 | www.tuniq.com.tw |
Xilence Silver Team | 4.5 | www.xilence.net | ||
Gelid Solutions GC-Supreme | 4.5 | Серый | 250 | www.gelidsolutions.com |
AC-TG0112-S1 | 4.3 | Серый | www.siig.com | |
AC-TG0412-S1 | 4.3 | Серый | www.siig.com | |
Cooler Master HTK-001 Thermal Compound | 4.2 | Белый | 30 | www.coolermaster.com |
Zalman ZM-STG2 | 4.1 | Серый | www.zalman.com | |
Akasa AK-TC5022 | 4 | Серый | www.akasa.com.tw | |
Arctic Alumina | 4 | Белый | www.arcticsilver.com | |
Arctic Silver AA-1.75G, AA-14G | 4 | Серый | www.arcticsilver.com | |
Arctic Silver MTX-2.5G | 4 | Серый | www.arcticsilver.com | |
Arctic Silver MX-1 | 4 | Серый | www.arcticsilver.com | |
Deep Cool Z9 | 4 | Серебристый | www.deepcool.com | |
Zalman ZM-STG1 | 4 | Серый | www.zalman.com | |
AOS NON-SILICONE HTC 80 №52050 | 3.8 | Серый | www.aosco.com | |
Biostar TC Diamond Nano Diamond | 3.8 | Серый | www.biostar.com.tw | |
Evercool NC-03, TC-10, TC-25, TC-200 | 3.8 | Серый | www.evercool.com | |
Evercool SIDEWINDER (STC-01) | 3.8 | Серый | www.evercool.com | |
OCZ Freeze Extreme (OCZTFRZTC) | 3.8 | Серый | www.ocztechnology.com | |
OCZ Ultra 5+ | 3.8 | Серый | www.ocztechnology.com | |
Spire SilverGrease Pro SP-456 | 3.8 | Серый | www.spire-corp.com | |
Spire SilverGrease Micro SP-458 | 3.8 | Серебристый | www.spire-corp.com | |
Xiqmatek PTI-G3801 | 3.8 | Серый | www.xigmatek.com | |
Алсил-Нано | 3.8…4.2 | Черный | ООО «АНТ». | |
Cooler Master IC Essential E2 (RG-ICE2-TA15-R1) | 3.5 | Серый | www.coolermaster.com | |
Coolian CTG-1 | 3.5 | |||
Thermalright Chill Factor III | 3.5 | Серый | www.thermalright.com | |
Titan Platinum Grease TTG-G50030 | 3.5 | Серый | www.titan-cd.com | |
Xiqmatek Freezing Point PTI-G4718 | 3.5 | Серый | www.xigmatek.com | |
HTCPX | 3.4 | Белый | 640 | www.electrolube.com |
Akasa AK-460 | 3.3 | Серый | www.akasa.com.tw | |
Evercool DEEP BOMB (STC-02) | 3.3 | Серый | www.evercool.com | |
ZEROtherm ZT-100 | 3.1 | Серый | www.zerotherm.com | |
Thermaltake TG-1 (CL-O0027) | 3 | Серый | www.thermaltake.com | |
Cooler Master RG TF4 TGU1-GP | 2.9 | Серый | www.coolermaster.com | |
Cooler Master ThermalFusion 400 RG TF4 TGU1-GP | 2.9 | Серый | www.coolermaster.com | |
Evercool CRUISE MISSILE (STC-03) | 2.9 | Серый | www.evercool.com | |
Scythe Thermal Elixer SCYTE-1000 | 2.9 | Серый | www.scythe-usa.com | |
Shin-Etsu MicroSi | 2.9 | Серый | www.shinetsu.co.jp | |
Titan Royal Grease | 2.9 | Серый | www.titan-cd.com | |
Titan Royal Grease TTG-G40030 | 2.9 | Серый | www.titan-cd.com | |
AOS ELECTRICALLY CONDUCTIVE GREASE №57000 | 2.7 | Серый | www.aosco.com | |
Spire BlueFrost SP-802 | 2.7 | Синий | www.spire-corp.com | |
Cooler Master IC Value V1 (RG-ICV1-TW20-R1) | 2.5 | Белый | www.coolermaster.com | |
HTCP | 2.5 | Белый | 106 | www.electrolube.com |
Titan Nano Blue | 2.5 | Синий | www.titan-cd.com | |
Xiqmatek PTI-G4512 | 2.5 | Серый | www.xigmatek.com | |
Akasa AK-455 | 2.4 | Серый | www.akasa.com.tw | |
Rosewill RCX-TC001 | 2.4 | Серый | www.rosewill.com | |
ElNano S27Z2 | 2 | Белый | ||
Fanner-420 (Evercool-420, Stars-420) | 2 | Белый | www.fanner.com | |
MassCool Stars-420 | 2 | Белый | www.masscool.com | |
Radial Pro | 2 | Золотистый | kellereurasia.ru | |
Thermax | 2 | Серый | www.thermax.com | |
Zaward HSC-W TCG003 | 2 | Серый | www.zaward.com | |
Spire SilverGrease SP-700 | 1.9 | Серый | www.spire-corp.com | |
АлСил-3 | 1.8…2 | Белый | 90…150 | ООО «АНТ». |
GEIL GL-TCP 1b | 1.7 | Золотистый | www.geil.com.tw | |
MassCool Stars-700 | 1.7 | Серебристый | 85 | www.masscool.com |
Spire WhiteGrease SP-420 | 1.7 | Белый | www.spire-corp.com | |
Thermopox 75AGS | 1.5…2.5 | Серый | www.amepox-mc.com | |
Thermopox 80S | 1.5…2.2 | Красный | 650 | www.amepox-mc.com |
Deep Cool Z5 | 1.5 | Серебристый | www.deepcool.com | |
Logisys Computer Z5 | 1.5 | Серебристый | www.logisyscomputer.com | |
Thermaltake TG-2 (CL-O0028) | 1.5 | Серый | www.thermaltake.com | |
Xilence X5 | 1.5 | www.xilence.net | ||
Xilence X5 (ZUB-XPTP. X5) | 1.5 | Серый | www.xilence.net | |
Thermopox 85CT | 1.4…2.2 | Красный | 850 | www.amepox-mc.com |
Cooler Master RG ICFN 200G-B1 | 1.2 | Белый | www.coolermaster.com | |
Номакон КПТД-3/3 | 1.2 | Серый | 12…18 | www.nomacon.by |
Alpenfohn | 1.1 | Серый | www.alpenfoehn.de | |
Deep Cool Z3 | 1.1 | Серебристый | www.deepcool.com | |
Startech HeatGrease | 1.1 | Белый | intrl.startech.com | |
Thermaltake Thermal Grease №1 (p/n A2014) | 1.1 | Белый | www.thermaltake.com | |
Xilence Silver Team (ZUB-XPTP) | 1.1 | Серый | www.xilence.net | |
Xilence ZUB-XPTP | 1.1 | www.xilence.net | ||
AOS ELECTRICALLY CONDUCTIVE GREASE №57001 | 1 | Серый | www.aosco.com | |
Cooler Master IceFusion (RG-ICF-CWR2-GP) | 1 | Белый | www.coolermaster.com | |
Номакон КПТД-3/2 | 1 | Коричневый | 12…18 | www.nomacon.by |
AOS №52022 | 0.9 | Белый | www.aosco.com | |
ST-304 | 0.9 | Белый | ||
Cooler Master HTK-002 Thermal Grease | 0.8 | www.coolermaster.com | ||
OKS 1103 | 0.8 | Белый | www.oks-germany.com | |
Thermopox 25 | 0.8…1.2 | Оранжевый | 840 | www.amepox-mc.com |
Номакон КПТД-3/1 | 0.8 | Розовый | 12…18 | www.nomacon.by |
Zalman CSL 850 | 0.8 | Белый | 66 | www.zalman.com |
AOS №54013 | 0.7 | Белый | www.aosco.com | |
AOS NON-SILICONE XT-3 №52039 | 0.7 | Белый | www.aosco.com | |
WLPF | 0.7 | Серый | www.fischerelektronik.de | |
КПТ-8 ГОСТ 19783-74 | 0.65…1 | Белый | 130…180 | silic.com.ua |
WLP | 0.6 | Белый | www.fischerelektronik.de | |
DOW CORNING DC-340 | 0.4 | Белый | www.dowcorning.com |
Примечание: Теплопроводность термопаст и их вязкость приведены в таблицах по данным производителя.
Предлагайте в комментариях термопасты к добавлению в таблицы!
thermalinfo.ru
8 лучших термопаст – Рейтинг 2018 (топ 8)
На сегодняшний день компьютерная техника предоставляет практически безграничные возможности. Эти устройства весьма прочно закрепились в жизни человека, из-за чего в любом доме можно найти стационарные ПК или ноутбуки. С их помощью пользователи не только получают и делятся информацией, они работают и учатся, виртуально путешествуют и отдыхают. Однако такие электронные устройства нуждаются в своевременном уходе и профилактике, ведь без должного внимания достаточно часто возникают проблемы с их использованием. Нанесение термопасты на процессор является одной из важнейших процедур для того, чтобы поддерживать техническое состояние компьютера в надлежащем виде. К сожалению, не все люди разбираются в видах и характеристиках термопаст, но с помощью нашей подборки можно выяснить, как грамотно подобрать средство для своего устройства.
Термопасту какой фирмы выбрать
Современный рынок термопаст включает в себя большое количество фирм, чьи средства достаточно сильно отличаются друг от друга своим внешним видом и характеристиками. Состав термоинтерфейса сильно влияет на его показатели теплопроводности и пластичности.
Следующие фирмы представлены в виде списка в порядке убывания их популярности и известности:
1. DEEPCOOL
2. Arctic Cooling
3. Noctua
4. Thermalright
5. Zalman
Не стоит приобретать некачественные и дешевые термопасты, ведь от них зависит «жизнь» вашего ПК или ноутбука.
Рекомендации:Лучшие бюджетные термопасты
Arctic Cooling MX-4
Данное средство предоставляется в упаковках двух видов. Лучший вариант – обнаружить под этим названием небольшой шприц, в который помещено 4 грамма жидкости. Второй вариант – крупный шприц на двадцать грамм. Он подойдет для работников сервисных центров или магазинов технического обслуживания, которые регулярно практикуют сбор компьютеров и ноутбуков.
Данная термопаста за свою стоимость имеет лучшую консистенцию, которая идеально подходит для охлаждения техники. Смесь представляет собой среднюю по густоте жидкость, которая, к тому же, не особо вязкая. Термоинтерфейс может потерять свои охлаждающие свойства в том случае, если чипсет нагреется до +150-160 градусов. Нижний предел температуры доходит до -50. Термопаста имеет достаточно высокий показатель теплопроводности – около 8.5 Вт/мК.
Исходя из отзывов довольных покупателей, данное средство имеет следующие положительные стороны:
- Отличный показатель теплопроводности;
- Несколько вариантов упаковки;
- Используется для того, чтобы разгонять процессоры;
- Отличная по вязкости и жидкости консистенция.
Отрицательные:
- Высокая стоимость.
DEEPCOOL Z9
Компания DEEPCOOL производит кулеры и вентиляторы для компьютеров различного уровня. Для того чтобы их можно было комфортно и долго использовать, необходим термоинтерфейс. Данную термопасту довольно часто можно найти в наборе с какой-то покупкой от этой фирмы. Самая главная особенность жидкости, судя по отзывам пользователей – полноценное функционирование даже в той ситуации, когда чипсет греется до своего предела.
Производители заявили, что данный термоинтерфейс выдерживает нагревание до температуры в +200 градусов по Цельсию. Однако немного удручает тот факт, что теплопроводность данной жидкости на уровень ниже – верхний предел характеристики находится на уровне 4 Вт/мК. Опытным пользователям это может сказать о том, что в случае разгона чипсета или видеоплаты, потребуется в несколько раз больше кулеров или вентиляторов.
Данное средство имеет следующие плюсы:
- Поддерживает внушительную температуру до 200 градусов;
- Средняя стоимость;
- Качественная упаковка.
Минусы:
- Консистенция имеет слишком клейкие свойства;
- Не подходит для того, чтобы экстремально разгонять чипсет.
Arctic Silver Ceramique
Данную пасту разработал достаточно известный бенчер из Украины – MaJ0r, но в свободной продаже ее достаточно трудно найти. Этот термоинтерфейс весьма полюбили оверклокеры, которые используют её при разгоне технических частей компьютера. Паста понравилась им из-за своего свойства – сохранение теплопроводности при очень низких температурах.
Поставляется термоинтерфейс в двухграммовом шприце. Цвет густой, вязкой и липкой консистенции – белый. Термопаста достаточно пластична, благодаря чему хорошо наносится на холодную поверхность, но из-за ее свойства липнуть ко всему, ее достаточно трудно удалить с поверхности. Пиковая рабочая температура – 185 градусов, но лучше всего она функционирует до 150 градусов.
Исходя из многочисленных отзывов потребителей данного термоинтерфейса, мы сформулировали его следующие положительные стороны:
- Лучшее средство для оверклокеров;
- Функционирование при экстремально низких температурах;
- Низкое сопротивление тепла;
- Низкая стоимость.
Отрицательные:
- Чрезмерно вязкая и липкая консистенция.
Zalman ZM-STG2
Компания ZALMAN получила достаточно широкую известность благодаря своим кулерам, которые предназначаются для того, чтобы охлаждать процессор. Данный бренд производит также и термопасту, которая необходима для сборки и чистки технического устройства. Средство хоть и стоит немного дороже других термоинтерфейсов похожего класса, но со своими функциями справляется на ура.
Во многих отзывах говорится, что после применения этой пасты температура нагрева процессора может упасть на несколько десятков градусов. Такие цифры позволяют применять термопасту для того, чтобы немного разгонять чипсет. Однако перебарщивать не стоит, ведь все же это средство бюджетного уровня.
Термопаста изменяет свою консистенцию при максимальной температуре, которая составляет +150 градусов. Обычные пользователя вряд ли смогут увидеть воочию такую температуру, но оверклокеры такие ситуации наблюдают, поэтому не стоит рисковать. Поставляется термоинтерфейс в шприце с объемом в 3.5 грамм.
Основные плюсы данной термопасты, основываясь на отзывах пользователей, состоят в следующем:
- Отличная функциональность за свои деньги;
- Достаточно большой объем;
- Удобный шприц.
Минусы:
- Не подходит оверклокерам;
- Средняя стоимость;
- Высокая густота.
Лучшие термопасты среднего уровня
Noctua NT-h2
Этот термоинтерфейс является разработкой ученых из университета в Австрии, который занимается изучением передачи тепла. Кроме того, что его можно найти в комплекте с кулерами Noctua, есть возможность приобрести эту термопасту как отдельный продукт.
Термоинтерфейс располагается в пластиковой оболочке с вкладышем из картона. Паста достаточно густая, но при этом она не теряет своей пластичности. Ее очень легко нанести и распределить по поверхности распределителя тепла.
Она обладает средней характеристикой теплопроводности с показателем в 4.5 Вт/мК, а поставляется со шприцом, объем которого составляет 3.5 грамма. Термоинтерфейс отлично себя проявляет в температурных перепадах от +110 до -50 градусов.
Исходя из различных отзывов, мы выявили следующие положительные стороны термопасты:
- Низкая стоимость;
- В комплекте есть специальная лопатка;
- Достаточный объем.
Минусы:
- Средний показатель теплопроводности;
- Небольшой температурный перепад.
Glacialtech IceTherm II
Одно из главных достоинств термоинтерфейса сразу бросается в глаза – его упаковка. Теплопроводность пасты находится на очень высоком уровне – ее значение составляет 8.1 Вт/мК. Благодаря этому, охлаждение процессора занимает считанные минуты, тем более в условиях функционирования подключенного вентилятора.
Компания, производящая данную пасту, обеспечивает сохранение ее свойств до максимальной температуры лишь до 100 градусов. Даже неопытному юзеру становится понятно, что такую термопасту нельзя использовать оверклокеру для разгона видеочипа или процессора. Объема пасты тоже недостаточно, и хватает лишь на то, чтобы нанести ее один раз. Но и это логично, ведь спустя несколько дней после того, как вы вскроете шприц, консистенция термопасты сильно загустеет.
Мы выявили следующие плюсы средства, сформированных на основании многочисленных отзывов о нем:
- Подходящая консистенция;
- Высокий показатель проводимости тепла.
Минусы:
- Низкая рабочая температура;
- Высокая стоимость.
Лучшие дорогие термопасты
Coollaboratory Liquid PRO
Фирма из Германии произвела данную пасту, решив сосредоточить свои разработки на основании новых идей, так как термопасты, в составе которых есть цинк, алюминий и прочие вещества с большой теплопроводностью, себя изжили. Идея заменить состав на другой низкотемпературный сплав из десятка металлов, которые в обычных условиях находятся в жидком состоянии, стала отличным решением.
Термопаста напоминает капельку ртути, и обладает огромным показателем теплопроводности, который на порядок выше, чем у классических паст. Он составляет 82 Вт/мК. В комплекте поставляются ватные палочки с губкой, документацией и шприцом, объем которого составляет один грамм. Такой термоинтерфейс подойдет для людей, занимающихся экстремальным разгоном процессоров или видеочипов, для них разница в пару градусов будет играть большую роль. Перед нанесением пасты, нужно очистить поверхность для контакта от жира.
Исходя из различных отзывов, мы сформировали следующие положительные стороны средства:
- Огромная теплопроводность;
- Всегда остается в одном состоянии.
Минусы:
- Высокая стоимость;
- Для нанесения необходима высочайшая аккуратность.
Thermal Grizzly Conductonaut [TG-C-005-R]
Это средство представляет собой флагман немецкой компании и пользуется огромным спросом у оверклокеров. Продуктовая линейка данной компании включает в себя не только термопасты, но и жидкий металл с термопрокладками, которые поставляются в герметичных фирменных пакетах.
В комплекте присутствует шприц, объемом в 5 грамм, насадка на шприц, ватные палочки с обезжиривающими салфетками и документация. Во время нанесения жидкого металла на устройство, средство отлично ложится на его поверхность, прилипая к ней, а после прогрева оставляет минимальный слой. Теплопроводность составляет 73 Вт/мК. Жидкий металл имеет отличную проводимость тока и достаточно агрессивен к алюминию.
Исходя из отзывов пользователей, мы сформировали следующие положительные характеристики термоинтерфейса:
- Огромная теплопроводность;
- Отличная комплектация;
- Хорошая вязкость;
- После прогрева остается минимальный слой.
Минусы:
- Проводимость тока.
Какую термопасту купить
1. Arctic Cooling MX-4 – самое распространенное средство для ПК и ноутбуков. Высокая эффективность и небольшая стоимость позволяет пасте занимать достаточно высокий рейтинг среди всех юзеров.
2. Thermal Grizzly Conductonaut [TG-C-005-R] – отличное средство для оверклокеров, которые занимаются разгоном процессоров и видеокарт. Огромная теплопроводность и большой объем средства позволит долго поддерживать свое устройство в отличной форме.
3. Glacialtech IceTherm II – термоинтерфейс с высокой степенью теплопроводности и средним уровнем температурных перепадов. Подойдет для пользователей, которые следят и заботятся о техническом состоянии своего устройства.
Обновлено: 19 Август 2018
129341
vyboroved.ru
Показатели теплопроводности экструдированного и обычного пенополистирола
Климат в России очень холодный, поэтому практически любой дом, построенный за городом, приходится утеплять. Для этого можно использовать самые разные материалы. Одним из наиболее популярных является пенополистирол. Монтируется этот утеплитель элементарно. Коэффициент же теплопроводности у него ниже, чем у любого другого современного изолятора.
Что представляет собой пенополистирол
Изготавливается этот материал примерно по тому же принципу, что и любые другие вспененные утеплители. Сначала в специальную установку наливается жидкий стирол. После добавления в него особого реагента происходит реакция с выделением большого количества пены. Готовая вспененная густая масса до застывания пропускается через формовочный аппарат. В результате получаются листы материала с огромным количеством мелких воздушных камер внутри.
Такая структура плит и объясняет высокие изоляционные качества пенополистирола. Ведь воздух, как известно, тепло сохраняет очень хорошо. Существуют виды пенополистирола, в ячейках которых содержатся и другие газы. Однако самыми эффективными изоляторами все же считаются плиты именно с воздушными камерами.
Входящие в структуру пенополистирола ячейки могут иметь размер от 2 до 8 мм. На их стенки при этом приходится примерно 2% массы материала. Таким образом, пенополистирол на 98% состоит из воздуха.
Что такое теплопроводность
Узнать, насколько хорошо тот или иной материал способен сохранять тепло, можно по коэффициенту его теплопроводности. Определяют этот показатель очень просто. Берут кусок материала площадью в 1 м2 и толщиной в метр. Одну из его сторон нагревают, а противоположную ей оставляют холодной. При этом разница температур должна быть десятикратной. Далее смотрят какое количество тепла достигнет холодной стороны за один час. Измеряют теплопроводность в ваттах, разделенных на произведения метра и градуса (Вт/мК). При покупке пенополистирола для обшивки дома, лоджии или балкона обязательно следует посмотреть на этот показатель.
От чего зависит теплопроводность
Способность пенополистирольных плит сохранять тепло зависит в основном от двух факторов: плотности и толщины. Первый показатель определяется по количеству и размеру воздушных камер, составляющих структуру материала. Чем плотнее плита, тем больший коэффициент теплопроводности у нее будет.
Зависимость от плотности
В таблице ниже можно посмотреть каким именно образом теплопроводность пенополистирола зависит от его плотности.
Представленная выше справочная информация, однако, скорее всего, может пригодиться только владельцам домов, использовавшим пенополистирол для утепления стен, пола или потолка довольно-таки давно. Дело в том, что при изготовлении современных марок этого материала производители используют специальные графитовые добавки, в результате чего зависимость теплопроводности от плотности плит сводится практически на нет. В этом можно убедиться, взглянув на показатели в таблице:
Зависимость от толщины
Разумеется, чем толще материал, тем лучше он сохраняет тепло. У современного пенополистирола толщина может колебаться в пределах 10-200 мм. По этому показателю его принято классифицировать на три больших группы:
- Плиты до 30 мм. Этот тонкий материал обычно используется при утеплении перегородок и внутренних стен зданий. Коэффициент его теплопроводности не превышает 0.035 Вт/мК.
- Материал толщиной до 100 мм. Пенополистирол этой группы может применяться для обшивки как внешних, так и для внутренних стен. Тепло такие плиты сохраняют очень хорошо и с успехом используются даже в регионах страны с суровым климатом. К примеру, материал толщиной 50 мм имеет теплопроводность в 0.031-0.032 Вт/Мк.
- Пенополистирол толщиной более 100 мм. Такие габаритные плиты чаще всего используются для изготовления опалубок при заливке фундаментов на Крайнем Севере. Теплопроводность их не превышает 0.031 Вт/мК.
Расчет необходимой толщины материала
Точно вычислить толщину необходимого для утепления дома пенополистирола довольно-таки сложно. Дело в том, что при выполнении этой операции следует учитывать массу самых разных факторов. К примеру, таких, как теплопроводность материала, выбранного для сооружения утепляемых конструкций и его разновидность, климат местности, тип облицовки и пр. Однако примерно рассчитать необходимую толщину плит все-таки можно. Для этого понадобятся следующие справочные данные:
- показатель требуемого теплосопротивления ограждающих конструкций для данного конкретного региона;
- коэффициент теплопроводности выбранной марки утеплителя.
Собственно сам расчет производится по формуле R=p/k, где p — толщина пенопласта, R — показатель теплосопротивления, k — коэффициент теплопроводности. К примеру, для Урала показатель R равен 3,3 м2•°C/Вт. Допустим, для утепления стен выбран материал марки EPS 70 с коэффициентом теплопроводности 0.033 Вт/мК. В этом случае расчет будет выглядеть следующим образом:
- 3.3=p/0.033;
- p=3.3*0.033=100.
То есть толщина утеплителя для наружных ограждающих конструкций на Урале должна составлять минимум 100 мм. Обычно владельцы домов холодных регионов обшивают стены, потолки и полы двумя слоями пенополистирола на 50 мм. При этом плиты верхнего слоя располагают таким образом, чтобы они перекрывали швы нижнего. Таким образом можно получить максимально эффективное утепление.

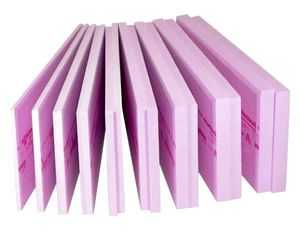

Экструдированный пенополистирол
Обычный утеплитель этого типа маркируется буквами EPS. Вторая разновидность материала — экструдированный пенополистирол обозначается буквами XPS. Отличаются такие плиты от обычных, прежде всего, структурой ячейки. Он у них не открытая, а закрытая. Поэтому экструдированный пенополистирол гораздо меньше простого набирает влагу. То есть способен сохранять свои теплоизоляционные качества в полной мере даже под воздействием самых неблагоприятных факторов внешней среды. Коэффициент теплопроводности экструдированного пенополистирола в зависимости от марки может составлять 0.027-0.033 Вт/мК.

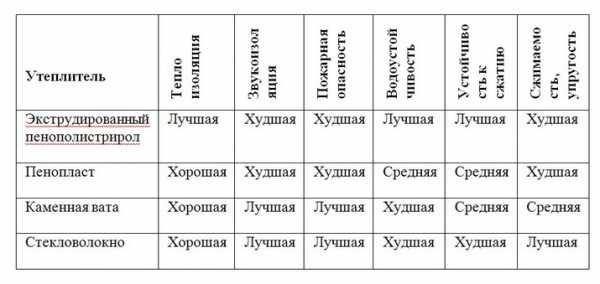

Сравнение утеплителей
Таким образом, экструдированный и обычный пенополистирол считаются у владельцев загородных участков едва ли не самыми лучшими видами утеплителя. Ниже представляем вашему вниманию таблицу с коэффициентами теплопроводности других видов изоляторов.
Как видите, лучше пенополистирола, коэффициент теплопроводности которого составляет 0.031-0.033 Вт/мК, стены, потолки и полы можно утеплить только пенополиуретаном. Однако последний стоит очень дорого. К тому же при его нанесении используется специальное конструктивно сложное оборудование. А следовательно, наилучшим вариантом изолятора в плане способности сохранять тепло на данный момент является все же именно пенополистирол.
Оцените статью: Поделитесь с друзьями!kotel.guru
Супертест термоинтерфейсов. 12 термопаст, суперкулер, СВО и горячий процессор
В наше время, когда практически в каждом доме есть компьютер, а разгон уже не является чем-то диковинным для многих пользователей, настоящие энтузиасты борются за каждый градус — вооружаются сверхмощными системами охлаждения, отбирают удачные холодные экземпляры процессоров, организуют мощный продув своих корпусов и т.п. Не стоит забывать и об одном из важнейших компонентов в системах охлаждения — термопасте. Данный материал посвящён тестированию двенадцати современных термоинтерфейсов, широкодоступных на украинском рынке.Но для начала остановимся немного на теории.
Термопаста — что это такое и для чего её используют
Теплопроводная паста — вещество с высокой теплопроводностью и пластичностью, используемое для улучшения теплового контакта между двумя соприкасающимися поверхностями.
Крышка любого процессора и подошва любого радиатора имеет шероховатости. Даже если визуально поверхность выглядит хорошо отполированной и абсолютно гладкой, она всё равно имеет неровности. Да, на хорошо обработанной поверхности они могут достигать всего пару микронов, но и этого уже достаточно, чтобы между крышкой процессора и подошвой радиатора появились воздушные зазоры. А, как известно, воздух очень плохо проводит тепло, то есть передача тепла от процессора к кулеру затруднена. Для того, чтобы улучшить тепловой контакт, применяют термопасты (теплопроводящая паста, термоинтерфейс). Суть использования заключается в том, чтобы заполнить воздушные зазоры, так как любая нормальная термопаста проводит тепло значительно лучше, чем воздух.
О нанесении термопасты
Среди некоторых пользователей бытует мнение, что чем толще будет слой термопасты, тем лучше будет охлаждение. Такое мнение в корне неверно! Теплопроводность пасты значительно выше теплопроводности воздуха, но значительно ниже теплопроводности любого металла. Для сравнения медь обладает теплопроводностью 390 Вт/(м·К), а популярная термопаста отечественного производства КТП-8 — всего 0.65-1 Вт/(м·К). А значит, нанесение избыточного слоя термоинтерфейса будет только ухудшать тепловой контакт процессора с охладителем. Поэтому наносить нужно как можно более тонким, равномерным слоем.
Теплопроводность и тепловое сопротивление
Производители термоинтерфейсов часто указывают на упаковках своих продуктов показатели теплопроводности и теплового сопротивления. Что же означают эти показатели?
Теплопроводность, как известно, это перенос теплоты частицами (молекулами, атомами, электронами) вещества от более нагретых к менее нагретым областям тела. Такой процесс происходит до установления равновесия — пока обе части вещества не будут иметь равную температуру.
Численно теплопроводность равна количеству теплоты, проходящей через материал толщиной 1 м и площадью 1 кв.м. за час при разности температур на двух противоположных поверхностях в 1 К. Отсюда берётся и размерность величины теплопроводности — Ватт/(метр·Кельвин).
Есть также тепловое сопротивление вещества, которое является способностью препятствовать передаче тепла. По сути, эта величина обратная величине теплопроводности.
Если говорить о выборе термоинтерфейса, то он тем лучше, чем ниже тепловое сопротивление и чем выше теплопроводность. А вот насколько достоверны значения этих показателей, указанные на упаковках с термопастами — это уже другой вопрос.
После небольшого вступления, перейдём к нашим испытуемым.
КПТ-8 (металлический тюбик 17 г)
Пожалуй, наиболее массовый продукт среди термоинтерфейсов, присутствующих на нашем рынке. КПТ-8 выпускается согласно требованиям ГОСТ 19783-74 и представляет собой густую белую массу. Производится на основе полидиметилсилоксановой жидкости и порошка оксида цинка. В последнее время КПТ-8 в такой упаковке «испортилась» — консистенция чрезмерно густая, часто попадаются крупинки. Заявленная теплопроводность не менее 0,65 Вт/(м·К) при +100 градусах Цельсия. Рабочая температура от –60 до +180 градусов Цельсия. Выпускает ее московское ООО «Пайка и монтаж». Из-за высокой вязкости наносится и удаляется с определёнными усилиями.
КПТ-8 (пластиковый тюбик 17 г)
Аналог предыдущей пасты. Производитель и заявленные характеристики те же. Однако у пластиковой фасовки есть очевидный плюс — термопаста значительно менее вязкая. Это позволяет наносить её более тонким и равномерным слоем. Также отсутствуют твёрдые крупинки. Возможно, тут дело не в фасовке, а в конкретной партии, но три металлических тюбика из разных партий оказались одинаково вязкими. Поэтому было решено выделить КПТ-8 в пластиковом тюбике, как отдельного конкурсанта. Наносится и удаляется эта паста достаточно просто и без усилий. Позволяет наносить тонкий равномерный слой.
Akasa AK-455
Поставляется в двухграммовом шприце. Представляет собой довольно жидкую субстанцию желтовато-серого цвета. Производитель заявляет теплопроводность не менее 2,4 Вт/(м·К) и рабочий диапазон температур от –50 до +240 градусов Цельсия. Очень легко наносится и удаляется.
Arctic Cooling MX-2
www.overclockers.ua
Теплопроводность пенопласта от 50 мм до 150 мм

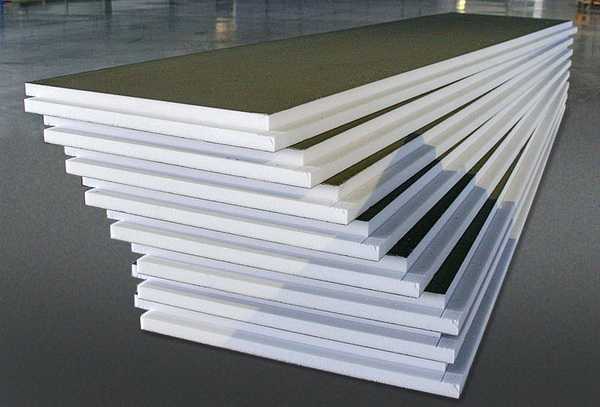

Пенополистирольные плиты, именуемые в просторечье пенопласт – это изоляционный материал, как правило, белого цвета. Изготавливают его из полистирола термального вспучивания. На вид пенопласт представлен в виде небольших влагостойких гранул, в процессе плавления при высокой температуре выплавляется в одно целое, плиту. Размеры частей гранул считаются от 5 до 15 мм. Выдающаяся теплопроводность пенопласта толщиной 150 мм, достигается за счет уникальной структуры – гранул.
У каждой гранулы есть огромное количество тонкостенных микро ячеек, которые в свою очередь во много раз повышают площадь соприкосновения с воздухом. Можно с уверенность сказать, что пенопласт практически весь состоит из атмосферного воздуха, приблизительно на 98%, в свою очередь этот факт являет собой их предназначение – теплоизоляция зданий как снаружи, так и внутри.
Всем известно, еще из курсов физики, атмосферный воздух, является основным изолятором тепла во всех теплоизоляционных материалах, находится в обычном и разреженном состоянии, в толще материала. Тепло-сбережение, основное качество пенопласта.
Как было сказано раньше, пенопласт практически на 100% состоит из воздуха, а это в свою очередь определяет высокую способность пенопласта сохранять тепло. А связанно это с тем, что у воздуха самая низкая теплопроводность. Если посмотреть на цифры, то мы увидим, что теплопроводность пенопласта выражена в промежутке значений от 0,037Вт/мК до 0,043Вт/мК. Это можно сопоставить с теплопроводность воздуха — 0,027Вт/мК.

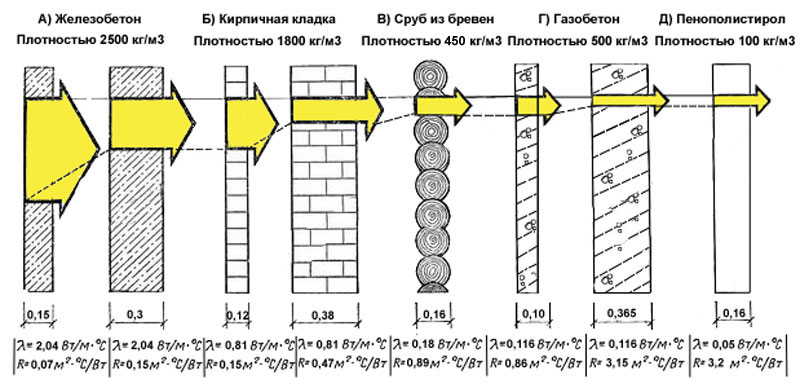

В то время как теплопроводность популярных материалов, таких как дерево (0,12Вт/мК), красный кирпич (0,7Вт/мК), керамзитная глина (0,12 Вт/мК) и других, используемых для строительства, намного выше.
Высокий уровень энергосбережения пенопласт обеспечивает за счет низкой теплопроводности. Например, если построить стену из кирпича толщиной 201 см или воспользоваться древесным материалом толщиной 45 см, то для пенопласта толщина составит всего на всего 12 см для определенной величины энергосбережения.
Поэтому самым эффективным материалом из немногих для теплоизоляции наружных и внутренних стен здания принято считать пенопласт. Затраты на отопление и охлаждение жилых помещений значительно сокращаются благодаря применению пенопласта в строительстве.
Превосходные качества пенополистирольных плит нашли свое применение и в других видах защиты, например: пенопласт, так же служит для защиты от промерзания подземных и наружных коммуникаций, за счет чего их эксплуатационный срок увеличивается в разы. Пенопласт применяют и в промышленном оборудовании (холодильные машины, холодильные камеры) и в складских помещениях.
Размеры листов
Изготовление пенополистирольных плит, осуществляется по нормам ГОСТ. При производстве пенопласта регулируется как состав, так и размеры листов. Стандартная длина листа колеблется от 100 см до 200 см. Ширина должна быть равна 100 см, а толщина от 2 см до 5 см. Теплопроводность пенопласта 50 мм – относительно высока, благодаря небольшой толщине и характеристикам материала, он является наиболее ходовым из всех.
А что же покупать?
На рынке строительных материалов представлен огромный выбор пенополистирольных плит. Высокая теплопроводность плит утеплителей зависит от их вида. Например: лист пенопласта ПСБ-С 15 обладает до 15 кг/м3 плотностью и 2 см толщиной. Для листа от 2-х до 50 см плотность составляет не более 35 кг/м3. При сравнении пенопласта с другими подобными материалами можно легко проследить зависимость теплопроводности пенополистирольных плит от его толщины.
Так, например: теплопроводность пенопласта 50 мм, больше в два раза, чем у минеральной ваты такого же объема, в таком случае теплопроводность пенопласта, толщина 150 мм, вообще в 6 раз превысит эти показатели. Базальтовая вата, тоже очень сильно проигрывает пенопласту.
Для того чтобы применить один из способов изоляции, необходимо верно выбрать габариты материала. По следующему алгоритму можно выполнить расчет:
- Необходимо уточнить общее тепло-сопротивление. Эта величина зависит от региона, в котором необходимо выполнить расчет, а именно от его климата.
- Для вычисления тепло-сопротивления стены можно воспользоваться формулой R=p/k, где ее толщина равна значению р, а k-коэффициент теплопроводности пенопласта.
- Из постоянных показателей можно сделать вывод, какое сопротивление должно быть у изоляции.
- Нужную величину можно вычислить по формуле р=R*k, найти значение R можно исходя из предыдущего шага и коэффициента теплопроводности.
Марки пенопласта
Если Вас заинтересовал вопрос, какой лучше всего марки приобрести пенопласт, и какая у него теплопроводность, то мы ответим вам на него. Ниже приведены самые популярные марки продукции, а также отображены величины плотности и коэффициент теплопроводности пенопласта.
- ПCБ-C15. С теплопроводностью 0,042 Вт/мK, а плотность равна 11-15 кг/м3
- ПCБ-C25. С теплопроводностью 0,039 Вт/мK, а плотность равна 15-25 кг/м3
- ПCБ-С35. С теплопроводностью 0,037 Вт/мK, а плотность равна 25-35кг/м3
Завершает наш список пенопласт ПCБ-C5, теплопроводность которого составляет 0,04 Вт/мК, а плотность равна 35-50 кг/м3. Проведя анализ плотности и теплопроводности можно с уверенностью сказать, что плотность существенно не влияет на основное качество пенопласта, тепло-сбережение.
dnevnik-stroika.ru
Материалы для утепления
Прежде чем говорить о выборе материалов для утепления, рассмотрим основные принципы утепления домов, типичные области применения того или иного материала.
Существует много теплоизоляционных материалов, для самых разных строений или конструкций. Но все утеплительные материалы схожи между собой тем, что, основной объем в их составе занимает воздух, и лишь 3 — 5 процентов объема составляет твердый материал.
Воздух – естественный теплоизолятор. Его теплопроводность в среднем составляет всего лишь — 0,025Вт/мК и быстро уменьшается с уменьшением влажности.
Теплопроводность обычного пенопласта плотностью 25 кг/м куб. составляет 0,04 Вт/мК. Это в 5 раз меньше чем в среднем у древесины (0,2 Вт/мК) и в 20 раз меньше чем у кирпича (0,8 Вт/мК). Следовательно, 5 сантиметров пенопласта, будут равнозначны по теплоизоляции деревянной стене толщиной 20 сантиметров, или кирпичной стене толщиной 100 сантиметров.
Какой уровень теплоизоляции необходим
Понятно, что слой утеплителя должен быть достаточным по толщине, чтобы в доме было комфортно, а энергосбережение и экономия денег на энергоресурсах были бы на приемлемом низком уровне.
В каждом конкретном случае, требуемая толщина слоя того или иного материала, определяется тепловым расчетом. Специалисты отыскивают наиболее холодные участки дома и комплексно подбирают материалы и методы.

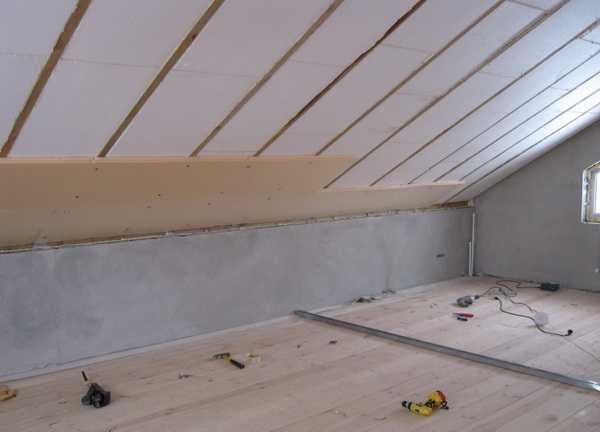

Так, на приведенном фото, видно, что новая кровля с утеплителем под покрытием, очень хорошо удерживает тепло. А фронтон дома и стены вокруг окон и дверей – мостики холода. Тепло через эти участки уходит из помещения. Соответственно и утеплять нужно таким образом, что бы максимально сократить теплоотдачу.
Утепление должно быть комплексным. Важно не оставлять участков поверхности, через которые бы происходила утечка тепла из помещения наружу. В том числе устанавливаются теплозащищенные окна и двери.
Для каждого климата свое утепление
Вопрос теплоизоляции помещения тесно увязан с климатом региона. В теплом климате где температура зимой не опускается ниже 5 град С часто теплоизоляция многих конструкций считается не целесообразной, даже по экономическим показателям. Что определяется расчетом в проекте. Например, не утепляют стены сделанные из пористых бетонов достаточной толщины…
Там же, где зимой, температура воздуха бывает гораздо ниже 0, а средняя температура на протяжении 4 самых холодных месяцев не превышает 0 град. С. Теплоизоляция дома дает сэкономить от 20 до 80% денежных средств на отоплении. А летом до 50% на кондиционировании.

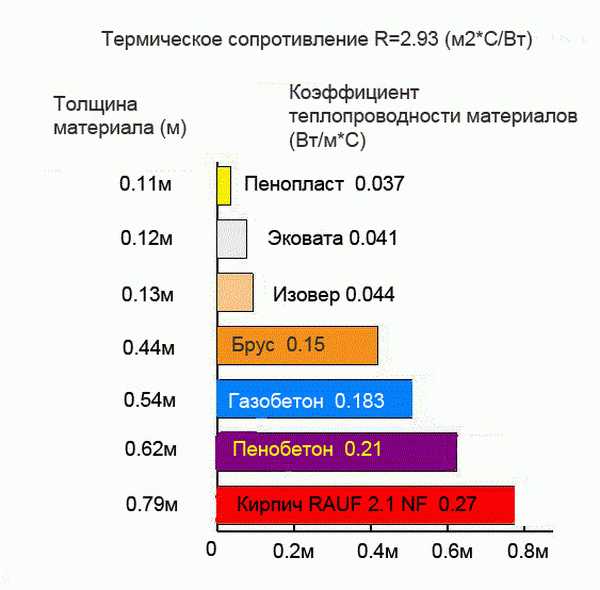

Простейший тепловой расчет, и подбор толщины утеплителя, можно сделать самостоятельно. Нужно знать коэффициент теплового сопротивления материала стен (ограждающих конструкций) и утеплителя который хотите применить, толщину стен, действующий норматив теплового сопротивления для данной конструкции. Откуда в одно действие узнать минимум того или иного утеплителя.
Например — как изменяется «средняя» толщина эффективного утеплителя для теплоизоляции стен в зависимости от климата (усредненные данные для стен из тяжелых материалов)
- Теплый климат – 5см;
- Средняя полоса – 10 см;
- Холодный климат – 15 см;
- Полярный – 20 см.
Стены из отдельных пористых строительных материалов, могут иметь собственное значительное сопротивление теплопередаче, что должно учитываться при расчетах.
Теперь подробнее о самых популярных теплоизоляционных материалах.
Пенопласт
- Самый популярный материал для утепления.
- Дешевый.
- Долговечность 10 – 40 лет в зависимости от модели, производителя.
- Коэффициент теплопроводности меньше 0,04.
Недостатки и ограничения в применнии.
- Не допускается к применению внутри помещений. Горюч. При горении выделяет ядовитые газы.
- Поедается грызунами, поэтому применяется только в защитном кожухе.
- Целесообразно по сроку эксплуатации применять только марки с плотностью выше чем 25 кг/м куб.
- Не большая механическая прочность, не применяется там где требуется механическое сопротивление.
- Впитывает воду, поэтому должен быть защищен от ее воздействия.
- Коэффициент паропроницаемости — 0,05 мг/(мчПа) — высокие пароизоляционные свойства.
Область применения.
Утепление наружный стен любых строений.

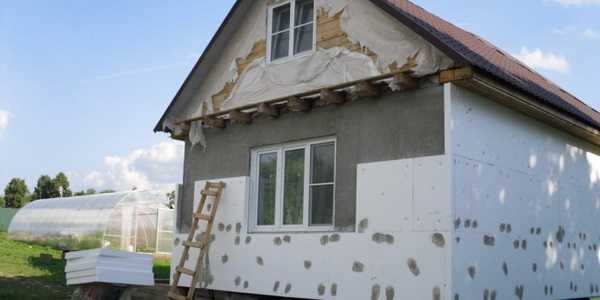

Разработана и очень успешно применяется технология «мокрого фасада» с использованием пенопласта. Крупные производители массово выпускают специальные клеи и штукатурки для внешнего утепления стен с помощью этого материала .
Технологией предусматривается наклейка пенопластовых пластин на стену с помощью специального клея, их дополнительная фиксация пластиковыми дюбелями, покрытие п штукатуркой с армированием. Получается дешевое и эффективное теплоизоляционное покрытие для стен домов.

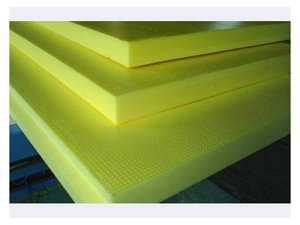

Экструдированный пенополистирол
- Высокая механическая прочность на сжатие.
- Коэффициент теплопроводности 0,035 вт/мК
- Коэффициент паропроницаемости — 0,005 мг/(мчПа). — почти полный пароизолятор.
- Отсутствует водо и паро поглощение
Недостатки и ограничения применения
- Боится грызунов
- Внутри помещения не применяется. Горюч. Выделяет опасные яды при горении.
Типичные области применения
Утепление полов под стяжкой. Создание обогреваемых полов.
Для фундамента, в том числе и плитного обогреваемого фундамента. Утепление подвальных помещений в контакте с водой и с грунтом, а также цоколей, отмосток, водопроводов. Теплоизоляция в грунте любых конструкций. Создание теплых кровель с мансандрой.
Основные достоинства – отсутствие водопоглощения и механическая прочность на сжатие дает возможность использовать пенополистирол там, где другие материалы применить невозможно – в контакте с грунтом, или под тяжелыми конструкциями. Но значительная цена и полная пароизоляция делает его нежелательным для внешнего утепления почти всех стен и деревянных конструкций.
Пенополиуретан
- Напыляемый материал – бесшовная технология
- Достигается самый низкий коэффициент теплопроводности среди известных утеплителей – менее 0,03 вт/мК
- Коэффициент паропроницаемости — 0,05 мг/(мчПа). Пароизолятор.
Недостатки
- Не применяется внутри помещений
- Сложность нанесения – возможна обработка только с испольованияем специального оборудования и химических реактивов. Изготавливается на месте ведения работ.
- Не рекомендуется применять внутри помещения не применяется. Горюч. Выделяет опасные яды при горении, но сам горение не поддерживает.
Область применения.
Промышленное утепление. Экономическая целесообразность применения при утеплении больших площадей.
Утепление наружных стен под навесными фасадами. Потолочных, подпольных пространств. Замкнутых, внутренних пространств, конструкций, трубопроводов. Применяется в каркасном строительстве как материал который может скреплять элементы панелей.
Стекловата
- Низкая цена
- Огнестойкость
- Небольшой вес
- Коэффициент паропроницаемости — 0,5 мг/(мчПа). — высокая,
- Коэффициент теплопроводности 0,04 — 0,06 вт/мК, в зависимости от уплотненности, увлажненности. При сильном увлажнении теряет теплоизоляционные свойства.
Недостатки и ограничения применения
- Выделяет вредную микро-пыль. Используется только в герметически закрытых объемах. Для использования внутри помещения к герметичности и надежности оболочки — повышенные требования.
- Влагозависимость. Используется только в сочетании с паро-гидроизоляторами, регулирующими влажность внутри утеплителя. Или в местах без повышенной влажности. Не допускается контакт с водой, влажными поверхностями.
Типичные области применения.

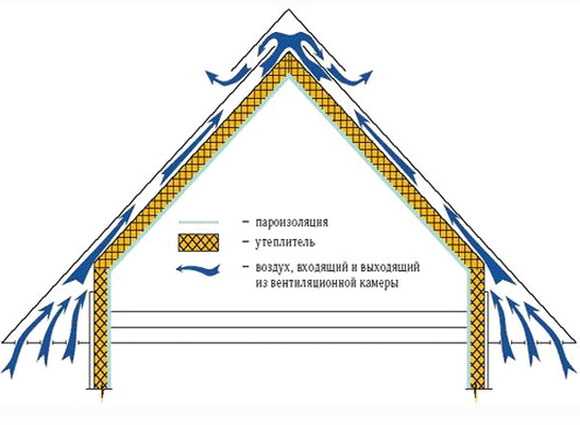

Утепление наружный стен, подкровельных пространств, по технологии «вентилируемый фасад». Технологией предусматривается возведение навесного каркаса, закрытие утеплителя паропроницаемой мембраной, которая предотвращает продувание слоя струей воздуха, но дает возможность пару выходить свободно.
Плотные образцы от 80 кг/м куб в защите супердиффузионной мембраной не нуждаются (о обычных ветровых зонах).
Утепление потолочных перекрытий при условии обеспечения защиты материала со стороны жилого пространства паробарьером. Тоже самое и при теплоизоляции полов — пароизоляция со стороны комнаты и проветривание под полом.
Каменная вата
Практически такие же характеристики и область применения как у стекловаты, только значительные различия по цене и объемной плотности — каменная вата тяжелее.
В последнее время, вследствие появления новых технологий и материалов, происходит сращивание понятий стекловолоконной и каменной ваты. В результате получается рулонный утеплитель из минеральной ваты.
Производители делают минераловатные утеплители различной плотности, с предназначениями для применения в различных типичных местах, — для кровли, для потолочных перекрытий, для фасадов….
В том числе делаются материалы и высокой плотности в виде плит, способных выдерживать значительные нагрузки на сжатие. Но все разновидности они имеют сходные недостатки.
Сравнительные характеристики нескольких популярных утеплителей приведены в таблице.
teplodom1.ru
