Теплотрасса что это такое и как утеплить

Даже в практике индивидуального строительства встречаются ситуации, когда инженерные коммуникации необходимо прокладывать не только по дому, но и в соседние пристройки. Это может быть подведение воды и, соответственно, канализации в гараж или во флигель, хозяйственные пристройки или сарай для содержания животных. И в этом случае необходимо проводить утепление теплотрассы, так как коммуникации должны бесперебойно работать и зимой, и летом. Также наружная прокладка коммуникаций требуется, если котельная расположена не в пристройке дома, а в отдельно стоящем здании – в этом случае необходимо утеплять еще и саму теплотрассу.

Пример утепления трубы теплотрассы



Требования к термоизоляции труб

Уложенная теплотрасса своими руками требует одновременного утепления – нельзя сначала проложить трубы под землей, а затем утеплить их. Хотя есть вариант открытой укладки труб отопления бесканальной. Прокладка теплотрассы под землей называется канальной. В частном хозяйстве, где каждая копейка на счету, предпочтение отдается бесканальной прокладке труб, так как при этом нет необходимости проделывать большой объем землеройных работ. Но в этом случае изоляция теплотрассы должна быть более качественной, так как в грунте температура почвы находится на постоянном уровне в несколько градусов, а над землей может быть как +50

0С, так и -500С.

Укладывать утеплитель на и без того теплые трубы необходимо для того, чтобы:

  1. Уменьшить потери теплопроводов в отопительной системе дома или в ГВС – вода должна доставляться в конечную точку с заданной температурой;
  2. Не допустить замерзание труб с холодным водоснабжением в зимний период – именно утеплитель решает, замерзнет вода в трубах или нет.
Зависимость температуры поглощения от количества слоев теплоизоляции при разных температурах теплоносителя



Трубы ГВС, отопления или подачи холодной воды имеют цилиндрическую форму, и общая площадь труб представляет собой огромный полигон для тепловых потерь. Чем больший диаметр имеет теплотрасса, тем больше тепла теоретически будет уходить в окружающее пространство. В таблице ниже показана зависимость тепловых потерь от разницы температур в трубе и на ее поверхности (параметр Δt°), от слоя теплоизоляции и от диаметра труб теплотрассы.

Для утеплителей работает коэффициент теплопроводности λ = 0,04 Вт/м•°С.

Слой утеплителя, в миллиметрах Δt°С Dвнеш труб трассы, в миллиметрах
15,0 20,0 25,0 32,0 40,0 50,0 65,0 80,0 100,0 150,0
Потери тепловых сетей для 1 пог. м, Ватт
10,0 20,0 7,2 8,4 10,0 12 13,4 16,2 19,0 23,0 29,0 41,0
30,0 10,7 12,6 15,0 18 20,2 24,4 29,0 34,0 43,0 61,0
40,0 14,3 16,8 20,0 24 26,8 32,5 38,0 45,0 57,0 81,0
60,0 21,5 25,2 30,0 36 40,2 48,7 58,0 68,0 86,0 122,0
20,0 20,0 4,6 5,3 6,1 7,2 7,9 9,4 11,0 13,0 16,0 22,0
30,0 6,8 7,9 9,1 10,8 11,9 14,2 16,0 19,0 24,0 33,0
40,0 9,1 10,6 12,2 14,4 15,8 18,8 22,0 25,0 32,0 44,0
60,0 13,6 15,7 18,2 21,6 23,9 28,2 33,0 38,0 48,0 67,0
30,0 20,0 3,6 4,1 4.7 5,5 6,0 7,0 8,0 9,0 11,0 16,0
30 5,4 6,1 7,1 8,2 9,0 10,6 12,0 14,0 17,0 24,0
40,0 7,3 8,31 9,5 10,9 12,0 14,0 16,0 19,0 23,0 31,0
60,0 10,9 12,4 14,2 16,4 18,0 21,0 24,0 28,0 34,0 47,0
40,0 20,0 3,1 3,5 4,0 4,6 4,9 5,8 7,0 8,0 9,0 12,0
30,0 4,7 5,3 6,0 6,8 7,4 8,6 10,0 11,0 14,0 19,0
40,0 6,2 7,1 7,9 9,1 10,0 11,5 13,0 15,0 18,0 25,0
60,0 9,4 10,6 12,0 13,7 14,9 17,3 20,0 22,0 27,0 37,0

Толщина, которую может иметь изоляция теплотрассы, ограничивается условиями ее эксплуатации, и даже самый толстый утеплитель, уложенный в несколько слоев, будет пропускать некоторое количество тепла. Поэтому рекомендуется не увеличивать в диаметре утеплённую трубу, а использовать утеплители с минимальным коэффициентом теплопроводности.

Утепление теплотрассы скорлупой

Монтируя тепломагистраль, есть вероятность того, что одного утепления трассы будет недостаточно, и тогда применяют принудительный подогрев трубопровода, например, греющий кабель.

  1. Термоизоляция трубопровода должна иметь гидрофобные свойства, так как влажный слой утеплителя не удержит тепло, а будет способствовать более активной его отдаче в грунт или в атмосферу;
  2. Наружное утепление необходимо защищать от физического повреждения, от дождя и снега, от солнечных лучей и от ветра – все эти факторы разрушают материал изоляции.
  3. Выбирая стройматериал, необходимо, чтобы диапазон его эксплуатационных температур совпадал с сезонными температурами в регионе;
  4. Длительность эксплуатации – следующее требование в теплоизоляционным материалам;
  5. Укладывать или крепить теплоизоляцию должно быть легко, доступ к трубам не должен быть затруднен другим оборудованием или предметами;
  6. Материал термоизоляции должен быть химически пассивным.
Схема утепления водопровода



Утепление бесканальных теплотрасс

Вспененный полиэтилен (НПЭ) – материал не только качественный (теплопроводность НПЭ ≈0,035 Вт/м•°С), но и дешевый. Пузырьки воздуха, отделенные друг от друга полиэтиленом и заполненные газом, ведут себя как очень эластичный и прочный материал, что создает условия для укладки такой теплоизоляции на самых сложных участках теплотрассы – как геометрически, так и схематично. НПЭ отлично задерживает влагу, так как совершенно не пропускает ни ее, ни водяные пары. Поэтому коррозия металла от воздействия влаги при использовании железных труб исключена. Вес такой изоляции не влияет на общую массу трубопровода, так как удельная плотность НПЭ – всего 30-35 кг/м³.

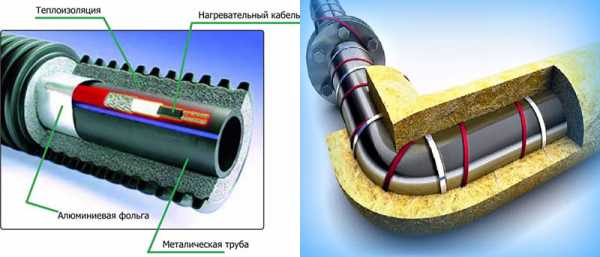

Утепление теплотрассы греющим кабелем





Вспененный полиэтилен относится к категории трудновозгораемых и самозатухающих, и имеет группу пожаробезопасности Г-2. Утеплитель поступает в продажу в виде гильз или рулонов. Рулонный НПЭ неудобно крепить на трубы, так как для достижения расчетной толщины теплоизоляционного слоя полиэтилен придется несколько раз обматывать вокруг трубы, а это очень неудобно физически. Гильзы (цилиндры, скорлупы) в монтаже намного проще, поэтому их используют намного чаще. Для крепления достаточно надеть гильзу на трубу, а шов заклеить строительным скотчем, лучше – фольгированным.

Пенофол – это разновидность НПЭ. Материал имеет односторонний слой металлической фольги, которая отражает тепловые потоки обратно в сторону теплопровода, что автоматически увеличивает возможности материала по сохранению тепла в трубопроводе. Также фольга является надежным препятствием для влаги. Пенофол производится в виде гильз (цилиндров разных размеров) или в рулонах.

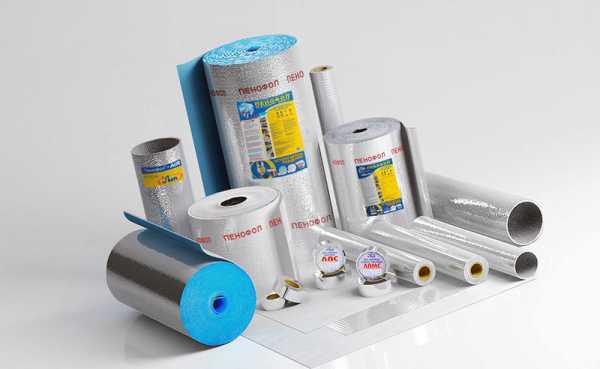

Пенофол в рулонах или в цилиндрах



Недостатком утеплителей из вспененного полиэтилена считается его узкий диапазон эксплуатации по температуре – от -200С до +850С. И, если нижний предел для канального утепления большой роли не играет, то при +750С/+850С существует вероятность разрушения утеплителя, особенно при его использовании в централизованных теплотрассах.

Пенополистирол для теплоизоляции труб теплотрассы

Пенополистирол (он же — пенопласт) – наиболее востребованный утеплитель в индивидуальном строительстве из-за подходящих физических характеристик и доступной стоимости. Кроме утепления строительных поверхностей () пенополистирол применяется и для теплоизоляции теплотрасс и других типов трубопроводов. Для этого из него штампуют детали узкопрофильных форм. Для их изготовления необходим пенополистирол марки ПCБ–C-15-ПCБ–C-35. Его свойства и технические параметры указаны в таблице:

Свойства и характеристики пенополистирола Марка утеплителя
ПCБ-С-15У ПCБ-C-15 ПCБ-C-25 ПCБ-C-35 ПCБ-C-50
Плотность пенополистирола (кг/м³) ≤ 10 ≤ 15 15,1-25 25,1-35 35,1-50
Прочность по сжатию для линейной деформации 10%, ≥ МПа 0,05 0,06 0,08 0,16 0,2
Прочность пенополистирола на изгиб, ≥ МПа 0,08 0,12 0,17 0,36 0,35
Теплопроводность сухого пенополистирола при +25°С в Вт/(м•°К) 0,043 0,042 0,039 0,037 0,036
Влагопроницаемость пенополистирола за сутки, % ≤ 3,0 ≤ 2,0 ≤ 2,0 ≤ 2,0 ≤ 2,0
Влажность, % ≤ 2,4 ≤ 2,4 ≤ 2,4 ≤ 2,4 ≤ 2,4
Пенополистирол для утепления теплотрасс



Преимущества элементов из пенопласта (пенополистирола) для утепления трубопроводов и теплотрасс:

  1. Низкая теплопроводность;
  2. Маленькая масса пенополистирола позволяет проводить монтаж намного быстрее и без применения специальных инструментов или оборудования;
  3. Химическая и биологическая инертность – основное препятствие для грибковых заболеваний, плесени, и возникновения коррозии на соприкасающихся с ним предметами;
  4. Низкий коэффициент влагопоглощения;
  5. Пенополистирол легко режется или обрабатывается другими механическими способами;
  6. Из всех известных теплоизоляторов пенопласт – самый дешевый.
Плюсы и минусы утеплителя пенопласт

Недостатки пенопласта:

  1. Высокая горючесть и токсичность при горении. Поэтому при утеплении теплотрасс пенополистиролом на трубопроводе рекомендуется делать пожарные разрывы;
  2. Пенополистирол хрупкий и не эластичный, поэтому надежное утепление им возможно только на прямых отрезках трассы. Если смета позволяет, для утепления геометрически сложных участок можно подобрать в магазине фигурные элементы.

Форма специальных элементов для утепления сложных участков трассы – полуцилиндрическая или в 1/3 длины окружности трубы, и называют их «скорлупой». Соединяются между собой такие элементы при помощи замков на корпусе, имеющих вид «шип-паз», что позволяет минимизировать появление на стыках элементов «мостиков холода». Стандартная «скорлупа» имеет длину 1000-2000 мм, ширина подбирается по диаметру утепляемых труб трассы. Места стыковки «скорлупы» герметизируются металлизированным строительным скотчем.

jsnip.ru

ТИАЛ - Изоляция наружных теплотрасс

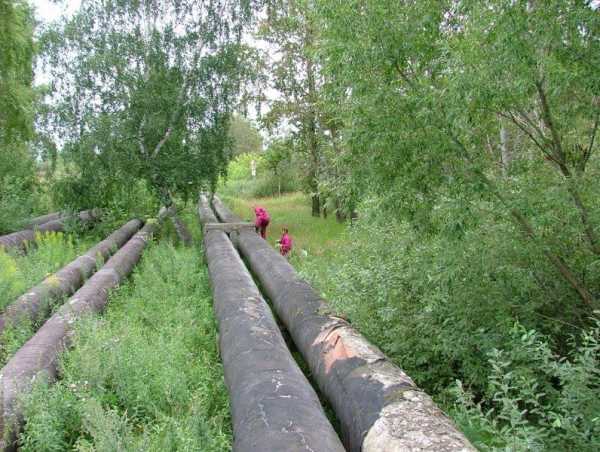

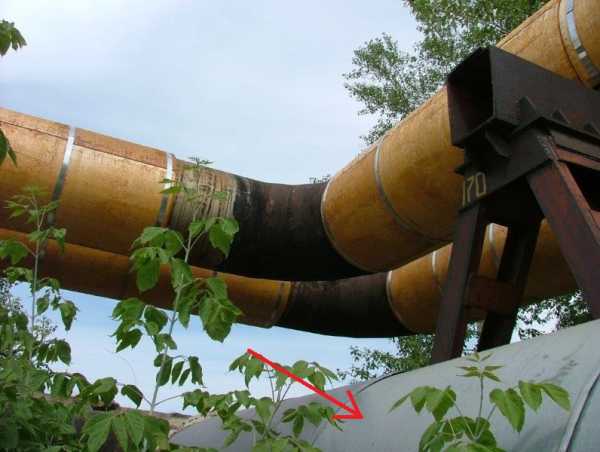

Тепловые сети наружного пролегания или, как их ещё называют воздушные или надземные, прокладываются в случаях необходимости временного строительства теплотрассы (байбас) или в тех местах, где невозможно проложить тепловую сеть под землёй. К примеру, в сейсмоопасных районах. Такие тепловые сети удобны в эксплуатации, быстро строятся и отличаются от других видов тепловых сетей своей низкой стоимостью.



Тепловая изоляция наружных трубопроводов. Теплоизоляционные материалы.


В качестве материалов для изоляции наружных теплотрасс применяются.

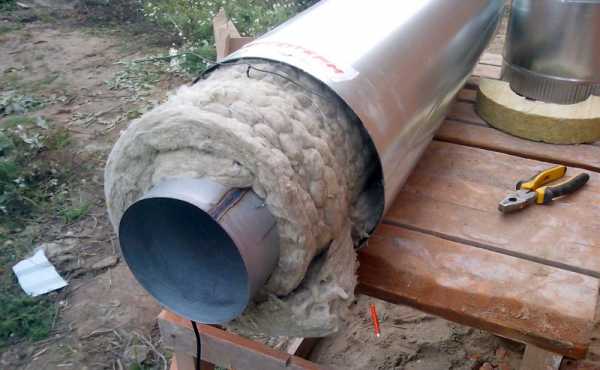

1. Теплоизоляция труб минватой.


Достоинства:

– минеральная вата практически не гигроскопична – при правильно организованной вентиляции в случае намокания тут же отдаёт излишнюю влагу;
– обеспечивает стабильность своих физико-химических свойств на протяжении всего периода эксплуатации;
– обладает достаточно длительным сроком службы

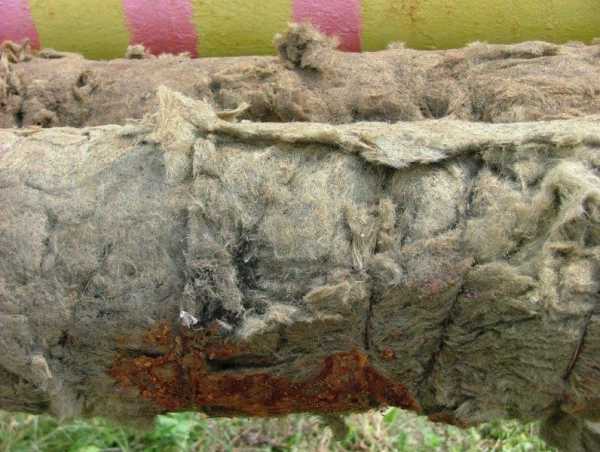

Недостатки:

– во время намокания теряет свои эксплуатационные свойства;
– имеет слабую прочность и уступает по этой характеристике другим теплоизоляционным материалам.

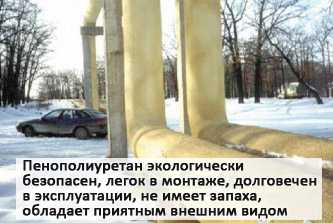

2. Теплоизоляция труб напылением ППУ, использование ППУ-скорлуп.
Достоинства:

– возможность создавать сплошную изоляцию, без стыков;
– является достаточно эластичным материалом;
– обеспечивает возможность быстрого монтажа;
– является биологически нейтральным материалом, не подвержен гниению, устойчив к микроорганизмам и образованию плесени;
– обеспечивает стабильные теплоизоляционные качества в широком диапазоне температур.

Недостатки:

– является достаточно горючим материалом и при горении выделяет в окружающее пространства высокотоксичные вещества;
– для напыления требуется специальное оборудование;
– не «дышит».

В последние годы получил распространение метод теплоизоляции труб скорлупами ППУ, но они также нуждаются в дополнительной защите.


3. Теплоизоляция труб пенобетоном.



Достоинства:

– высокие теплоизоляционные качества, не уступающие ППУ изоляции;
– монолитность, благодаря которой обеспечивается хорошая антикоррозийная защита из-за отсутствия мостиков холода и невозможность расхищения материала;
– высокая технологичность, которая обеспечивает возможность прокладывания теплотрассы в любой местности;
– высокие адгезионные свойства.

Недостатки:

– ограничения по толщине изоляции;
– необходимость защиты высохшей поверхности защитным слоем.

4. Армированный бетон (армобетон).


Достоинства:

– обеспечивается эффективная теплоизоляция;
– отсутствует возможность хищений.

Недостатки:

– высокая стоимость;
– сложность проведения монтажных работ;
– достаточно высокая хрупкость материала.



Очевидно, что каждый вид теплоизоляционного слоя необходимо защищать. Если этого не сделать, то он со временем под воздействием неблагоприятных внешних факторов будет нарушаться. Практика показывает, что неизолированные теплозащитные слои быстро разваливаются, рассыпаются, сгнивают и приходится проводить работы по их замене. Именно поэтому, сегодня, активно применяется защитная изоляция труб наружная.







Гидроизоляция теплоизоляционного слоя. Обзор основных материалов.

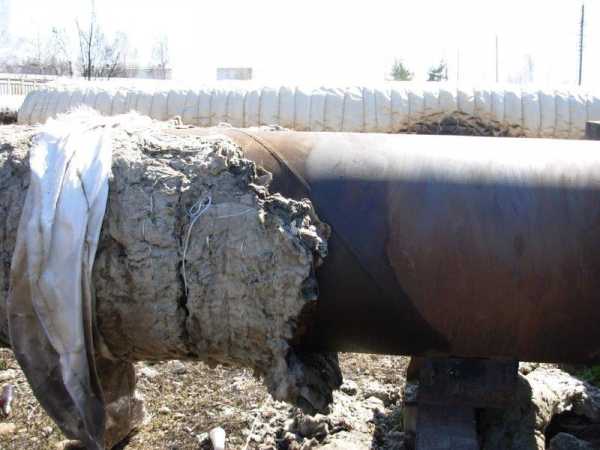

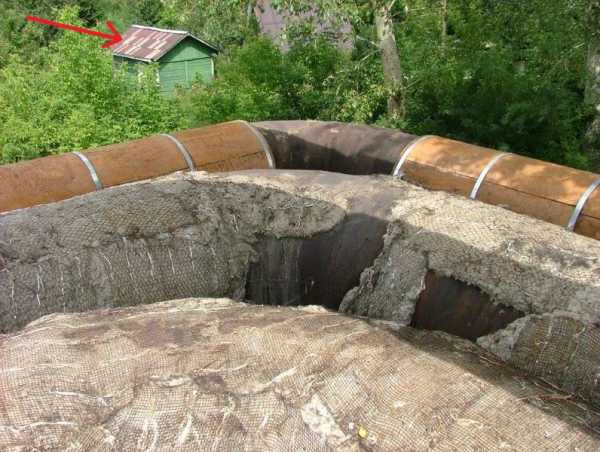

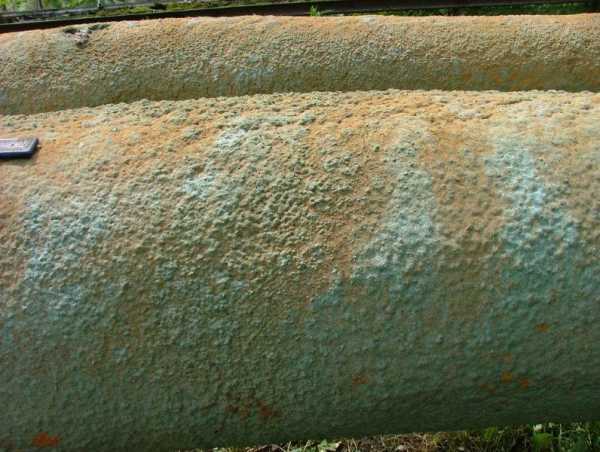

Приходится констатировать, что практически все виды такой изоляции обладают большими недостатками:

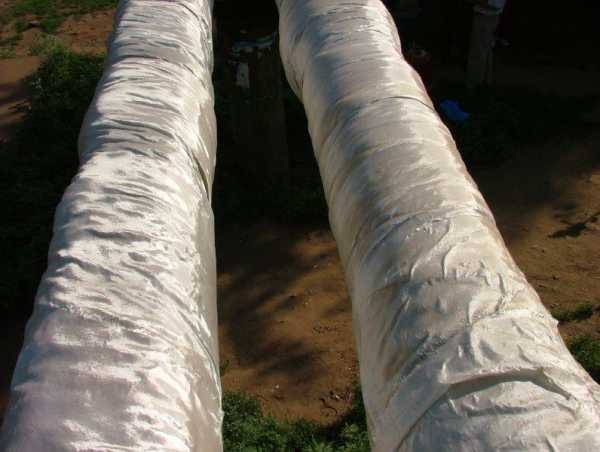

стеклоткань - крайне недолговечна, через 1 год теплотрассу, заизолированную стеклотканью, буквально не узнать. Ткань превращается в лохмотья, не говоря уже о полном отсутствии гидроизоляции и защиты от осадков;





- рубероид – более долговечен, чем стеклоткань, но чрезмерно пожароопасен, зачастую выгорают целые теплотрассы;





оцинковка – отличный материал, долговечный и негорючий, но его очень быстро воруют. Если тепловая труба проходит вне черты города или вблизи дачных посёлков - то, как правило, оцинкованные листы исчезают на следующее утро после их установки.




По признанию большинства руководителей теплоснабжающих организаций, им приходится восстанавливать теплотрассы сотнями метров, что, в конечном счете, сказывается, как на качестве предоставляемых коммунальных услуг, так и на расходах, связанных с эксплуатацией тепловых сетей, которые превышают все мыслимые пределы.

Однако выход есть. Защита теплоизоляционного слоя наружных теплотрасс может быть выполнена с помощью термоусаживающийся ленты ТИАЛ-ЛЦП. Она не горюча, имеет привлекательный внешний вид, не теряет своих защитных свойств под воздействием низких или высоких температур. В этом случае теплотрасса будет максимально эффективной и долговечной.





www.tial.ru

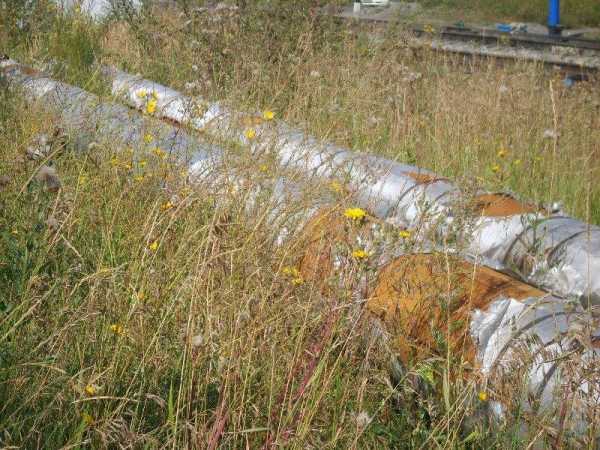

Правильное утепление теплотрассы фольма-тканью.

Как правильно монтировать фольма-ткань или стеклофольма-ткань на трубах теплотрасс, системах вентиляции, на утеплителях

Ранее мы уже говорили обо всех свойствах и преимуществах фольма-ткани.Сегодня мы найдем ответы на вопросы:

  1. Почему стоит выбрать фольма-ткань для утепления теплотрасс?

  2. Как ПРАВИЛЬНО произвести монтаж фольма-ткани?

Надеемся, что данная статья поможет Вам сдлать правильный выбор!

Именно фольма-ткань выбирают профессионалы. Это объясняется тем, что Фольма--ткань превосходно отражает тепло, легко справляется с низкими и высокими температурами (от -50 до +550 С). Фольма-ткань не подвержена коррозии, гниению и воздействию микроорганизмов, не выделяет вредных веществ при нагревании. Материал хорошо переносит воздействия окружающей среды - такие как, дождь, снег и ветер. Самым главным достоинством фольма-ткани является стойкость к ультрафиолетовому излучению, именно оно разрушает большую часть изоляционных материалов для тепловых сетей.

В связи с тем, что фольма-ткань работает по принципу термоса, между ней и источником тепла обязательно должна оставаться воздушная прослойка. Толщина этой прослойки варьируется от 20мм до 20см.

Заполняется это пространство любыми видами массивной изоляции, такими как: минеральная/каменная/базальтовая вата, стекловата, вспененные полимеры или каучук,пенополистерол,ППУ-скорлупы, ПСБС и другими.

Массивная изоляция монтируется на всей поверхности трубы, закрепляется либо проволокой, либо стальными стяжками, либо полимерной лентой со скобами. Поверх теплоизоляции монтируется фольма-ткань. Закреплять фольма-ткань следует внахлест 3-5см, а шов при монтаже закрывать специальным скотчем (алюминиевый, металлизированный, на стеклосетке). Перед началом работ необходимо качественно заизолировать всю электропроводку, проходящую вблизи изоляции из фольма-ткани, т.к. алюминий в составе фольма-ткани проводит электричество.

ПОДОБРАТЬ МАТЕРИАЛ

Рассмотрим три способа монтажа фольма-ткани по утеплителю на трубах теплотрассы:

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Предлагаем ознакомиться с более подробной презентацией -

Фольма-ткань инструкция применения монтаж характеристики параметры.pdf

xn--54-jlcd9abmbos.xn--p1ai

ДР: Деловая Россия

RU / EN

+

  • О нас
    • Окна возможностей
    • Предприятия «Деловой России»
    • Отчет о работе организации за 2016 год
    • Отчет о работе организации за 2017 год
    • Отчет о работе организации за 2015 год
    • История
    • Устав организации
    • Представители ДР в органах власти
    • Результаты деятельности ДР
    • Партнёрские соглашения ДР
    • Вступить
    • Пресс-центр
      • Новости
        • «Деловая Россия» и РИО провели в МГУ вторую Олимпиаду по истории российского предпринимательства
        • В Госдуме наградили победителей олимпиады по истории российского предпринимательства
      • Анонсы
      • Слово Генсовета
      • Мнения
      • Публикации
      • Видео
        • Репик: Государство создало все условия для бизнеса на Дальнем Востоке
    • Контакты
    • Клубная деятельность
  • Лица
    • Президент
    • Сопредседатели
    • Координационный совет
    • Генеральный совет
    • Региональный совет
    • Комитеты
    • Совет старейшин
    • Советники президента
    • Почётные члены «Деловой России»
    • Вице-президенты
    • Руководитель исполнительного комитета
  • Генеральный совет
    • Лица
    • Вступить
    • Точки зрения
  • Регионы
    • Точка зрения
    • Лица
    • Дальневосточный ФО
      • Амурская область
        • Новости
      • Забайкальский край
        • Новости
      • Еврейская автономная область
        • Новости
      • Камчатский край
        • Новости
      • Магаданская область
        • Новости
      • Приморский край
        • Новости
      • Республика Бурятия
        • Новости
      • Республика Саха (Якутия)
        • Новости
      • Сахалинская область
        • Новости
      • Хабаровский край
        • Новости
      • Чукотский автономный округ
        • Новости
    • Приволжский ФО

deloros.ru

Теплоизоляция теплотрассы пенополиуретаном (ППУ) | Цены на утепление напылением от компании Экотермикс

Работа любой теплотрассы, независимо от ее протяженности и пропускной способности, должна быть в первую очередь надежной и эффективной, а также безопасной. В холодные периоды бывает очень сложно обойтись без потерь тепла, особенно на участках, где трубы тянутся над поверхностью земли. Но правильное утепление теплотрасс позволяет свести потери тепла к минимуму. Однако этого невозможно добиться устаревшими методами, применяя стекловату и ей подобные материалы. Компания «Экотермикс» предлагает современное решение этой проблемы. Вспененный полиуретан – это надежный и долговечный утеплитель, повышающий уровень безопасности любого трубопровода, в том числе теплотрассы.

Как работает вспененный полиуретан?

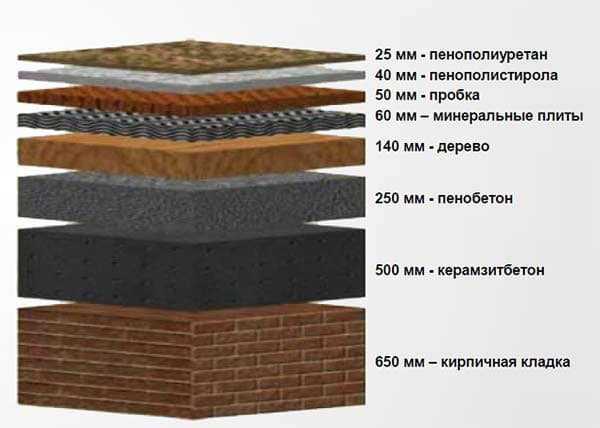

Любой утеплитель выполняет одни и те же функции. Чем больше он удерживает воздуха, тем он эффективнее, так как воздух обладает наименьшей теплопередачей. И ППУ (вспененный полиуретан) превосходит по этой способности любой другой материал. Он на 90 % состоит из воздуха. После нанесения на поверхность, этот жидкий состав начинает разбухать, увеличиваясь в объеме. Это увеличение – результат химической реакции. Прибавить в объеме он может до 100 крат. И в итоге эта насыщенная воздухом пена застывает.

После застывания, которое происходит в течение всего нескольких часов, материал выходит на свои номинальные эксплуатационные характеристики. И эффект утепления теплотрассы ощущается практически сразу.

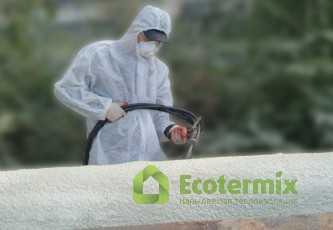

Как наносится полиуретан

Специалисты компании «Экотермикс» используют специальное оборудование, которое позволяет смешивать компоненты в строго определенной пропорции. Эта смесь подается в распылитель, который направляется на поверхность. Причем пенополиуретан ложится одинаково хорошо на любые поверхности, создавая сплошной покров без швов и стыков. Полная герметичность. Для дополнительной защиты применяются специальные кольца из нержавеющей стали.

Основные преимущества материала

Утепление теплотрасс вспененным полиуретаном отличается рядом весомых преимуществ. И все это результат эксплуатационных свойств утеплителя:

  • Он не горит и не поддерживает горения. Это позволяет значительно повысить уровень безопасности трубопровода, так как даже в случае наружного возгорания, он будет защищен полиуретаном
  • Вспененный полиуретан устойчив к термическим деформациям, он достаточно эластичен, не боится перепадов температур и даже умеренных механических воздействий
  • Срок службы утеплителя превышает 50 лет. Это делает его применение экономически целесообразным. Причем на протяжении всего эксплуатационного срока материал не нуждается в дополнительном обслуживании
  • Вес одного кубического метра этого утеплителя не превышает 10-ти килограммов. Это позволяет избежать дополнительных нагрузок на несущие конструкции и на саму тепловую магистраль
  • Оперативность нанесения – этот момент очень важен для длинных теплотрасс, когда объемы работ очень велики

Кроме того, универсальность ППУ позволяет применять его для утепления таких объектов, как тепловые камеры, трубы, газоходы, промышленные котлы.

Все это идеально дополняется оптимальными расценками на услуги специалистов компании «Экотермикс». Но это не все, что получает клиент компании. Важный момент – это гарантии качества. «Экотермикс» — это высококачественный состав, который полностью соответствует всем необходимым нормам и стандартам, установленным не только Россией, но и международными экспертными организациями. Этот материал является экологически чистым и безопасным во всех отношениях, поэтому его с уверенностью применяют не только для утепления промышленных объектов, но и для теплоизоляции жилых домов.

Также каждый клиент компании может быть полностью уверен, что утеплением теплотрассы будет заниматься бригада квалифицированных и опытных специалистов. Применяемое нами высокотехнологичное оборудование позволяет наносить вспененный полиуретан с максимальной оперативностью и без потерь качества. Напыление как метод нанесения позволяет покрывать любые изгибы ровным слоем. Это обеспечивает полную герметичность на протяжении всей теплотрассы.

Как заказать утепление теплотрассы вспененным полиуретаном?

Для этого вы можете связаться с нашими специалистами одним из предложенных способов. Также вы можете получить ответы на любые дополнительные вопросы, обратившись к нашим компетентным консультантам. Вы сможете более подробно познакомиться с особенностями вспененного полиуретана, его возможностями, преимуществами. Также вы узнаете о самых выгодных предложениях для клиентов с большими заказами, а также о партнерских программах для крупных подрядчиков, занимающихся строительством теплотрасс. Мы готовы не только ответить на ваши вопросы относительно утепления, но и предложить дополнительные услуги по гидроизоляции любых объектов, будь то ангары и складские помещения, водный транспорт, вагоны и контейнеры или даже теплотрассы.

С ценами на услуги нашей компании можно ознакомиться в разделе СТОИМОСТЬ

Звоните и мы ответим на любые Ваши вопросы!

Санкт-Петербург: +7 (812) 648 13 48

Москва: 8-800-333-19-56

Или закажите консультацию специалиста в удобное для Вас время!

Заявка абсолютно бесплатна и ни к чему Вас не обязывает!

Бесплатная консультация специалиста

Лучший утеплитель для труб отопления. Обзор наиболее популярных материалов

Для уменьшения потерь тепла при транспортировке теплоносителя к месту назначения выполняют утепление труб отопления. Если эта мера не выполнена, отопительная система может потерять до 25% своей тепловой мощности. При этом теплоизоляционный материал обязан не просто сохранить температуру теплоносителя на уровне заданной, но и предотвратить появление конденсата на защищаемой поверхности трубопровода. Какой же лучший утеплитель для труб отопления? Рассмотрим возможные варианты. [Читать далее...]

Утепление теплотрассы и теплоизоляция трубопроводов

Теплотрасса – это разветвленная система отводов от основной магистрали в форме трубопроводов. Система трубопроводов идет и разветвляется от источников тепла к потребителям тепла. Так как к потребителю должно поступить именно тепло, то утепление теплотрассы – наиважнейшая задача в эксплуатации и техническом обслуживании сети трубопроводов. [Читать далее...]

ecotermix.ru

Утепление теплотрасс – минимум потерь и максимум эффективности

Работа любой теплотрассы, независимо от ее протяженности и пропускной способности, должна быть в первую очередь надежной и эффективной, а также безопасной. В холодные периоды бывает очень сложно обойтись без потерь тепла, особенно на участках, где трубы тянутся над поверхностью земли. Но правильное утепление теплотрасс позволяет свести потери тепла к минимуму. Однако этого невозможно добиться устаревшими методами, применяя стекловату и ей подобные материалы. Компания ООО ВЯТКАСТРОЙТЕПЛО предлагает современное решение этой проблемы. Вспененный полиуретан – это надежный и долговечный утеплитель, повышающий уровень безопасности любого трубопровода, в том числе теплотрассы.

Как работает вспененный полиуретан?

Любой утеплитель выполняет одни и те же функции. Чем больше он удерживает воздуха, тем он эффективнее, так как воздух обладает наименьшей теплопередачей. И ППУ (вспененный полиуретан) превосходит по этой способности любой другой материал. Он на 90 % состоит из воздуха. После нанесения на поверхность, этот жидкий состав начинает разбухать, увеличиваясь в объеме. Это увеличение – результат химической реакции. Прибавить в объеме он может до 100 крат. И в итоге эта насыщенная воздухом пена застывает.
После застывания, которое происходит в течение всего нескольких часов, материал выходит на свои номинальные эксплуатационные характеристики. И эффект утепления теплотрассы ощущается практически сразу.

Как наносится полиуретан

Специалисты компании ООО ВЯТКАСТРОЙТЕПЛО используют специальное оборудование, которое позволяет смешивать компоненты в строго определенной пропорции. Эта смесь подается в распылитель, который направляется на поверхность. Причем пенополиуретан ложится одинаково хорошо на любые поверхности, создавая сплошной покров без швов и стыков. Полная герметичность. Для дополнительной защиты применяются специальные кольца из нержавеющей стали.

Основные преимущества материала

Утепление теплотрасс вспененным полиуретаном отличается рядом весомых преимуществ. И все это результат эксплуатационных свойств утеплителя:

  • способен проникать в любые щели и неровности, принимать любые формы, что особенно важно при утеплении полукруглых форм;
  • в случае когда осуществляется утепление теплотрасс, очень важна пожаробезопасность, что гарантировано при нанесении материала;
  • Пенополиуретан является не горючим, защищает любые основания от воздействия огня;
  • очень важны и минимально короткие сроки работы, так как помещение склада не может пустовать без дела;
  • самый низкий коэффициент теплопроводности среди других материалов позволяет наносить его тонким слоем для достижения максимального результата;
  • Долговечность - срок службы состовляет более 50 лет.

Компания ООО ВЯТКАСТРОЙТЕПЛО решит вашу проблему комплексным утеплением  и гидроизоляции теплотрасс материалом полиуретаном в кратчайшие сроки и на высшем уровне качества, предложив самые выгодные цены.

ppu43.ru

Утепление теплотрассы – изоляция тепловых сетей

Каким материалом можно утеплить теплотрассу?

Выбор теплоизоляции для теплотрассы очень важный этап при прокладке любого трубопровода, так как от выбора теплоизоляционного материала зависит нормальное функционирование и срок службы всего трубопровода.

Теплотрасса — это элемент системы теплоснабжения, расположенный между источником тепла и его потребителем (обычно представляет собой подземный или надземный трубопровод).

Теплотрассы различают по виду теплоносителя (вода или пар) и способу прокладки (подземные или надземные теплотрассы). Подземная прокладка теплотрассы делится на бесканальную, прокладку в непроходных каналах, полупроходных каналах, проходных каналах и в общих коллекторах инженерных сетей.

Бесканальной прокладкой называется прокладка трубопроводов непосредственно в грунте. Для бесканальной прокладки используют трубы и фасонные изделия в специальной изоляции. Обычно это пенополиуретановая теплоизоляция (ППУ) в полиэтиленовой оболочке или безоболочная пенополимерминеральная изоляция. В заводских условиях, помимо стальных труб, теплоизолируются и фасонные изделия: отводы, переходы диаметров, неподвижные опоры, запорная трубопроводная арматура.

Общая протяжённость теплотрассы из-за тепловых потерь обычно ограничена 10-20км. Это ограничение связано с возрастанием доли потерь тепла из-за расстояния, что неминуемо приводит к необходимости применения улучшенной теплоизоляции.

В последнее время всё более широкую известность на рынке современных теплоизоляционных покрытий приобретает жидкая керамическая теплоизоляция.

Что такое теплотрасса

Преимущества жидкой теплоизоляции для теплотрасс:

  • жидкая теплоизоляция имеет низкий коэффициент теплопроводности, что сохраняет тепловую энергию;
  • жидкая теплоизоляция сохраняет носитель внутри труб от нагревания;
  • жидкая теплоизоляция сохраняет систему от замораживания на срок, достаточный для того, чтобы провести необходимые ремонтные работы;
  • жидкая теплоизоляция защищает трубы от конденсата и коррозии;
  • жидкая теплоизоляция устойчива к воздействию агрессивных сред;
  • жидкая теплоизоляция устойчива к механическим воздействиям;
  • жидкая теплоизоляция обладает эластичностью, что обеспечивает технологичность монтажа и простоту нанесения.

Трубопроводы теплотрасс окружают теплоизоляцией для уменьшения охлаждения или нагрева передаваемого теплоносителя. Кроме того, жидкая теплоизоляция защищает металл от коррозии.

Жидкий утеплитель для теплотрассыТеплокор, используемый для утепления трубопроводов, является не горючим и пожаробезопасным, а также не токсичным и экологически безопасным материалом.

Теплоизоляция теплотрассы трубопровода — на сайте krasko.ru.

Подробнее о жидких теплоизоляционных покрытиях (утепление теплотрасс и теплоизоляция трубопроводов, жидкая теплоизоляция стальных труб, теплоизолированные трубы для теплотрасс) можно ознакомиться на нашем сайте.

Вернуться к списку вопросов

Версия для печати

ИЗОЛЯЦИЯ ТЕПЛОВЫХ СЕТЕЙ

В настоящее время для изоляции тепловых сетей наиболее часто применяются минеральная вата, пенополиуретан (ППУ), пенополиэтилен и другие вспененные полимерные теплоизоляционные материалы и штучные изделия из легких бетонов. Минераловатные утеплители обладают низкой теплопроводностью в сухом состоянии. Но из-за нарушений условий транспортировки, хранения на стройплощадке, монтажа в условиях повышенной влажности, неаккуратного крепления, повреждения парозащитной пленки минеральная вата теряет свои теплозащитные свойства, деформируется, оседает, что приводит к необходимости ремонта и замены теплоизоляционного материала. Кроме того, ни одна из минеральных ват, в то числе базальтовая вата, не годятся для утепления труб с температурой теплоносителя выше 250°С, так как происходит разложение пропитывающего состава. Применяемая изоляция из ППУ, в основном, пригодна при температуре теплоносителя до 150°С. При повреждении гидрозащиты и попадания воды ППУ разлагается. Штучные теплоизоляционные материалы, способные обеспечивать надежную тепловую защиту трубопроводов длительное время и обладающие необходимой термостойкостью, изготавливаются в виде скорлуп из перлитобетона, пеностекла и других неорганических материалов, имеют достаточно высокую стоимость и требуют изготовления в заводских условиях. К более дешевым теплоизоляционным материалам относится неавтоклавный монолитный пенобетон естественного твердения — разновидность легкого ячеистого бетона, получаемого в результате твердения раствора, состоящего из цемента, воды и поверхностно-активного вещества, или просто — пены. Пена обеспечивает необходимое содержание воздуха в растворе и его равномерное распределение по всей массе в виде мелких замкнутых ячеек, что придает материалу теплоизоляционные свойства и влагостойкость. Пенобетон обладает высокой адгезией к металлу и надежно защищает металл от наружной коррозии. Коэффициент линейного расширения пенобетона сопоставим с коэффициентом линейного расширения стальной трубы. Пенобетон можно применять для теплоизоляции трубопроводов, оборудования, газоходов и воздуховодов, расположенных как в зданиях, так и на открытом воздухе в непроходных каналах и при бесканальной прокладке с температурой теплоносителя от минус 150°С до плюс 600°С, в том числе трубопроводов тепловых сетей при новом строительстве и ремонтных работах.

При повреждении гидрозащиты пенобетон может набрать до 22-25% воды, которая впоследствии испаряется. При этом пенобетон, вследствие реакции гидратации, становится прочнее и сохраняет свои теплозащитные свойства.

Технология монолитного неавтоклавного пенобетона предполагает использование мобильных комплексов, позволяющих производить непосредственно на объекте теплоизоляционный пенобетон средней плотностью 150 — 200 кг/м3 с заливкой его в межтрубное пространство с последующим твердением в естественных условиях и формированием на поверхности трубопровода долговечного, термостойкого теплоизоляционного слоя. Установка для производства пенобетона состоит из: низкооборотного, исключающего разбивание пены, смесителя цикличного действия, пеногенератора для производства пены, компрессора и героторного насоса, обеспечивающего плавную подачу пенобетона с минимальным разрушением воздушных пузырьков.

Работу можно производить в зимний период при отрицательных температурах до -15°С. При этом нужно обеспечить положительную температуру пенобетона в течение первых 4-5 часов. Это достигается использованием при замесе горячей воды и утеплением места заливки.

Стоимость утепления труб монолитным пенобетоном значительно меньше, чем утепление минеральной ватой или пенополиуретаном.

Технология производства работ

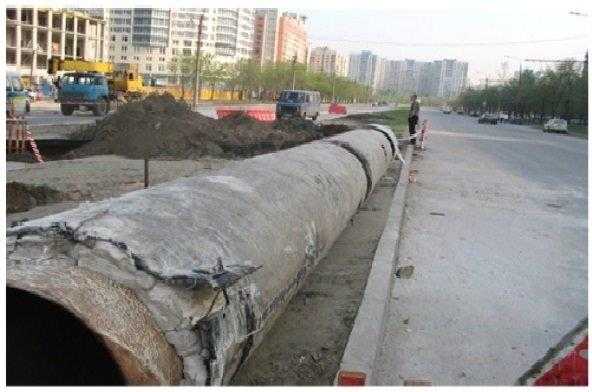

Участки трубопровода очищаются от ржавчины, пыли, грязи, масляных пятен и остатков изоляции при ремонтных работах (рис. 1).

Рис. 1 Участок трубопровода

Расчетная толщина пенобетонного слоя создается при помощи центраторов (рис. 2) из полимерных материалов (при температуре теплоносителя не выше 120°С) или оцинкованной стали, устанавливаемых на изолируемых трубах из расчета 1 центратор на 1 кожух (оболочку).

Рис. 2 Центратор

На начальных и конечных участках трубопровода устанавливаются центраторы-заглушки (рис. 3). Кроме того, заглушки устанавливаются по длине трубопровода так, чтобы объем ограниченного участка соответствовал объему смесителя.

Рис. 3 Центратор-заглушка

На центраторы с помощью саморезов устанавливается кожух (оболочка) из оцинкованной стали или алюминия таким образом, чтобы заливочное отверстие располагалось вверху, строго по центру трубы (рис. 4).

Правила теплоизоляции для труб отопления — как выбрать материал, рассчитать толщину и смонтировать

Заливочные отверстия, в дальнейшем, заделываются гидроизолирующим, но паропроницаемым материалом, с целью удаления избытка влаги из пенобетона.

Рис. 4 Металлический кожух (оболочка) с заливочными отверстиями.

Заливка пенобетона производится в 2 этапа. Первоначально заполняется небольшой объем ограниченного заглушками участка для контроля возможного протекания пенобетонной смеси в местах стыков кожуха с неподвижными опорами. Места протекания заделываются монтажной пеной. Контроль заполнения пространства между трубопроводом и металлическим кожухом (оболочкой) осуществляется визуально через заливочные отверстия. Аналогично заполняются вертикальные участки трубопровода (рис. 5).

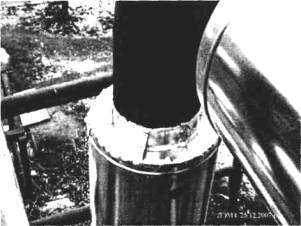

Рис. 5 Вертикальный участок, подготовленный к заливке пенобетона.

Заливку на действующем трубопроводе необходимо производить при температуре теплоносителя не более 60°С. Если температура выше 60°С, необходимо снизить температуру до указанной на время твердения пенобетона (12-24 часа).

Толщина пенобетонного слоя зависит от температуры теплоносителя, температурной зоны (для наружных трубопроводов) и диаметра изолируемого трубопровода. Учитывая, что единица измерения изоляции трубопровода в нормах и расценках принята 1 м3 изоляции, а в расчетах часто оперируют диаметром трубопровода и его длиной, ниже приводится таблица соотношений 1 м3 изоляции с длиной изолируемого трубопровода. Таблица разработана для изоляции наружных трубопроводов в IIIтемпературной зоне пенобетоном плотностью 200 кг/м3 при 4-х температурах теплоносителя.

Диаметр изолируемого трубопровода, мм

Длина трубопровода (м пог.), изолируемого 1 м3 монолитного пенобетона марки D200 при температуре теплоносителя:

До 120°С

200°С

300°с

400°С

84,838

54,601

39,03

27,723

58,576

41,435

28,552

20,952

44,590

31,308

21,101

15,459

34,266

23,809

16,165

11,684

26,849

18,762

12,829

9,388

22,439

15,943

11,135

8,277

17,316

12,202

8,487

6,304

13,854

10,052

7,017

5,212

11,457

8,487

5,897

4,477

10,099

7,345

5,104

3,871

8,739

6,294

4,451

3,363

7,699

5,591

3,960

2,999

6,848

4,957

3,493

2,658

5,610

4,078

2,888

2,215

4,672

3,398

2,422

1,854

4,045

2,940

2,112

1,612

3,55

2,578

1,851

1,439

3,17

2,327

1,68

1,304

2,19

1,601

1,193

0,927

Журнал «Ценообразование и сметное нормирование в строительстве», ноябрь 2009 г. № 11

Вернуться в "Каталог СНиП"

Самостоятельное утепление труб отопления на улице

В холодном климате утепление труб системы отопления на улице жизненно важно. Без качественно смонтированной изоляции вне жилых помещений отопительный трубопровод теряет до четверти теплоресурсов. Когда речь идет о металлических трубах отопления, отсутствие утепления негативно сказывается и на сроке их службы, поскольку не предусмотрена защита от коррозии. Деформация – еще одна проблема, обусловленная разницей температур. А зимние морозы на улице нередко провоцируют процесс кристаллизации теплоносителя, особенно при недостаточной скорости циркуляции или нестабильности системы обогрева.

Домашние отопительные сооружения, функционирующие от котлов и печей на основе дров или угля и нуждающиеся в постоянном обслуживании, зачастую отключаются по недосмотру хозяина. В результате трубы на незащищенных постройками участках просто промерзают, лишая отопления весь дом и исключая возможность комфортного проживания в нем в морозы. Достаточно затратного экстренного восстановления системы легко избежать, позаботившись о защите трубопровода на улице до наступления морозов.

Утепление отопительных труб

Утепление труб обеспечит стабильность обогрева дома на долгие годы при значительной экономии средств.

Критерии выбора теплоизоляции

Изоляционных материалов, применяемых для утепления на улице труб отопления, в наше время существует немало. Одновременно это можно отнести и к плюсам, и к минусам. Когда помимо стекловаты не было никаких вариантов утепления, долго думать над организацией теплоизоляции системы отопления не приходилось. Однако полное отсутствие выбора исключало достижение достойного качества при легкости монтажа, что в современном мире вполне возможно. Зная основные факторы, на которые стоит ориентироваться, принимая решение, легко подобрать утеплитель, подходящий для любых условий эксплуатации.

Вот на что нужно обратить внимание:

  • низкая теплопроводность, обеспечивающая минимальные теплопотери на улице;
  • устойчивость к воздействию высоких температур и неспособность к возгоранию;
  • низкое водопоглощение во избежание попадания влаги и образования конденсата;
  • стойкость к агрессивным условиям внешней среды, вызывающим разрушение;
  • продолжительный срок службы утеплителя;
  • простой монтаж с возможностью надежного крепления при обеспечении

sotamebel.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
