Содержание

конструкция, принцип работы, изготовление тепловой пушки для гаража

В зимнее время работать в необогреваемом гараже некомфортно, поэтому автовладельцам приходится задумываться об отопительных устройствах.

Один из приборов, способных поддерживать оптимальную температуру в помещении, — тепловая газовая пушка. В гараже становится тепло уже через несколько минут после её включения.

Принцип действия и параметры

Прежде чем покупать тепловую пушку на газу для гаража, будет нелишним ознакомиться с её важными особенностями. Прибор работает по тому же принципу, что и фен для сушки волос. При включении создается воздушный поток, который проходит через нагревательный элемент и под воздействием вентилятора поступает в помещение.

Достоинство тепловой пушки в том, что она быстро поднимает температурув гараже до оптимального значения. Но есть и минус: после выключения устройства помещение так же быстро остывает.

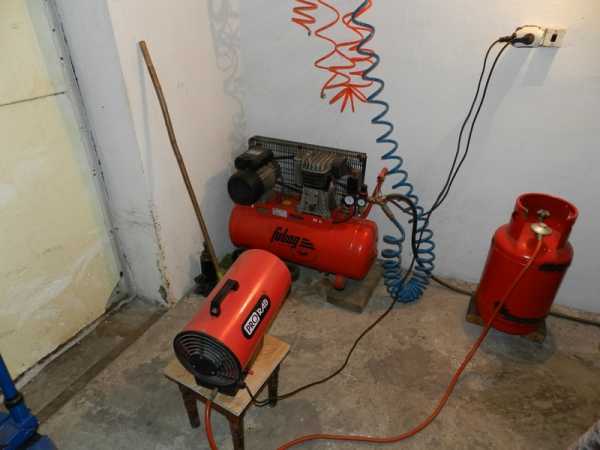

Применять газовую теплопушку для гаража целесообразно в том случае, когда проводятся ремонтные работы, то есть в течение непродолжительного времени. Оставлять прибор включённым на ночь небезопасно и очень невыгодно, так как расход электричества довольно велик.

Газовая пушка — единственный возможный способ обогрева, если из всех коммуникаций к гаражу подведено только электричество. Всё, что требуется для работы устройства, — электророзетка на 220 В. Она нужна, чтобы включать вентилятор. Другие преимущества оборудования:

высокий КПД, достигающий 90%;
экономия энергоресурсов;
надёжность и простота эксплуатации;
невысокая цена, если сравнивать с другими типами обогревателей.

Конструкция самодельного устройства

Газовая пушка, собранная своими руками, довольно проста. Её основа — газовая горелка, оснащённая небольшим баллончиком. В центре горелки выпиливают отверстие, к которому присоединяют трубку для подведения газа. Эту конструкцию помещают в удлинитель, с одной стороны которого находится заслонка, а с другой — отверстия для выхода CO2.

В качестве удлинителя можно использовать отрезок металлической трубы диаметром 80 мм. Для вывода CO2 делают поддувало из пустого газового баллона и соединяют его с дымоходом. Корпус пушки также можно изготовить из газового баллона.

Жиклёр горелки рассверливают до 2 мм. Сверху и снизу к удлинителю прикрепляют металлические пластины для увеличения площади теплообмена. Удлинитель вместе с горелкой помещают в корпус, в верхней части которого прорезают отверстие. К отверстию приваривают трубу для выхода горячего воздуха. С задней стороны корпуса располагается вентилятор. Пушка работает так:

в отверстие помещают зажигалку;
открывают газ, зажигают;
извлекают зажигалку;
подключают вентилятор к сети;
продукты сгорания выводятся сначала в поддувало, затем в дымовую трубу;
тёплый воздух выходит в помещение через патрубок.

Управляют потоком газа при помощи регулятора. Чтобы работа тепловой пушки не повлекла за собой проблем, стоит соблюдать технику пожарной безопасности:

прогревать гараж как можно быстрее, после чего выключать устройство;
устанавливать пушку компактно;
подбирать для нагревательных элементов такие материалы, которые не сжигают кислород и не выделяют вредных веществ;
исключить взрыв и самопроизвольное возгорание изделия;
оборудовать установку термостатом.

Выбор заводского обогревателя

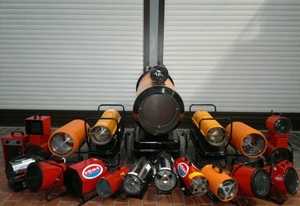

Газовую пушку можно не собирать, а приобрести. Для начала стоит определиться с типом обогревателя, они бывают непрямого и прямого действия. Первый тип оснащается замкнутой горелкой. Продукты сгорания поступают в теплообменник, нагревают воздух и выходят за пределы помещения по специальному шлангу.

Обогреватель прямого действия изготавливается с открытой горелкой. Это значит, что горячий воздух выходит одновременно с продуктами сгорания. Такая пушка способна быстро прогреть воздух до 300-400°C, но её можно использовать только под открытым небом.

В замкнутом помещении, где находятся люди или животные, включать такое оборудование нельзя. Устройство с открытой горелкой удобно применять для локального прогрева, например, когда нужно разморозить замёрзший участок почвы или механизма.

В линейке газовых пушек непрямого действия представлены инфракрасные. ИК-пушка отличается тем, что в ней есть специальная пластина. Нагреваясь, она испускает инфракрасные лучи, направленные на все поверхности в помещении. Стены, пол и потолок нагреваются и отдают тепло воздуху. Такие устройства стоят дорого, но они очень эффективны.

При выборе стоит учитывать ряд технических характеристик и дополнительных опций, включая такие, как:

габариты;
вес;
объём топливного бака;
расход газа;
угол охвата;
наличие термостата;
диапазон рабочих температур;
наличие автоматического поджигателя;
уровень безопасности;
наличие системы защиты;
оснащённость пультом управления;
тип системы поддержания температуры.

Выбирая из нескольких газовых пушек, параметры которых не слишком отличаются, стоит обратиться за консультацией к продавцу или другому специалисту.

kaminguru.com

Газовая тепловая пушка своими руками – самый экономный способ обогрева

Необходимость быстрого обогрева помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.

Вспомогательный источник тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.

Тепловая пушка, работающая на газовом топливе, становится отличным вариантом устройства обогрева помещений наиболее экономным способом.

При наличии возможности подключения такой тепловой пушки к газовой магистрали, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.

Тепловые пушки, подключенные к газовым баллонам, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.

Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.

Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо, также часто применяемые в отопительных приборах.

Важно: в конструкцию тепловой пушки включен вентилятор, поэтому для её работы требуется наличие подключения к постоянному источнику электроэнергии.

Разновидности газовых тепловых пушек
Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо – газ.
Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.
В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.
Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить
практически 100 % КПД тепловой пушки.
В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.
В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.
Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.
Изготовление газовой тепловой пушки своими руками
В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.
Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,
Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.
Для создания газовой пушки потребуются следующие материалы:
труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
труба такой же длины, но диаметром 80 мм для камеры сгорания;

труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
газовая горелка, оснащеная пьезоподжигом;
любой осевой вентилятор, имеющий круглый фланец.

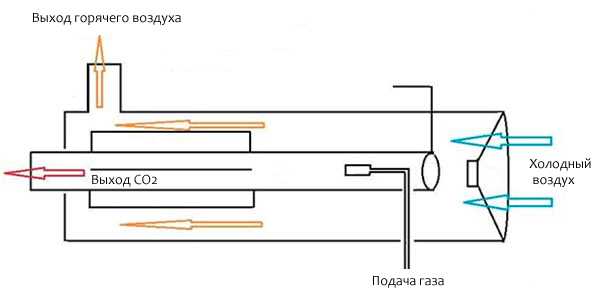

Принципиальная схему газовой тепловой пушки смотрите ниже.
Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:
С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.

Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.
Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.
Основные неисправности газовых тепловых пушек
Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:
вентилятор;

пьезоэлемент;
горелка;
элементы защиты.
Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:
Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
Газ не поступает в камеру сгорания. Причина этой неисправности – засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
Увеличилось потребление газа – требуется замена редуктора.
При горении горелки в помещение не поступает теплый воздух – следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.

Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.
Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.
Как сделать газовую тепловую пушку непрямого нагрева своими руками узнайте из видео ниже:
holodine.net
Тепловые газовые пушки для обогрева помещений, гаража: виды, устройство
Тепловые газовые пушки для обогрева помещений: компактность и экономия
Большинство домов и строений, в которых человек осуществляет ту или иную деятельность, должны быть отапливаемыми. И если в наших квартирах и офисах имеются стационарные батареи, то газовые пушки для обогрева помещений хорошо подойдут для гаражей, теплиц и складов. Во время зимнего строительства или ремонта они тоже будут незаменимым подспорьем в некоторых видах отделочных работ. Поэтому знать виды, устройство и характеристики этого агрегата будет не лишним.
Преимущества газовых пушек
Не откладывая в долгий ящик, следует сразу обозначить главные положительные качества газовых пушек на баллонном газе, которые изначально заложены в её не очень сложной, а потому эффективной конструкции.
• Компактность.
• Экономичность.
• Коэффициент полезного действия практически 100 %.
• В отличие от дизельных отопительных пушек не выделяют специфического запаха.
• Простота эксплуатации.
Второй пункт необходимо проиллюстрировать некоторыми цифрами. Если теплопушки, работающие за счёт электрического тэна увеличат счета за электроэнергию в разы, то газовые пушки оставляют этот показатель практически без изменений. Расход самого газа тоже не слишком велик. В зависимости от мощности он колеблется от 2 до 2,5 кг. в час.

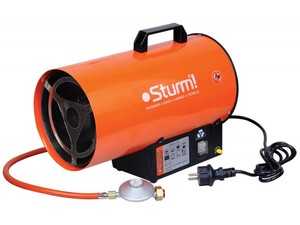

Газовые пушки на баллонном газе

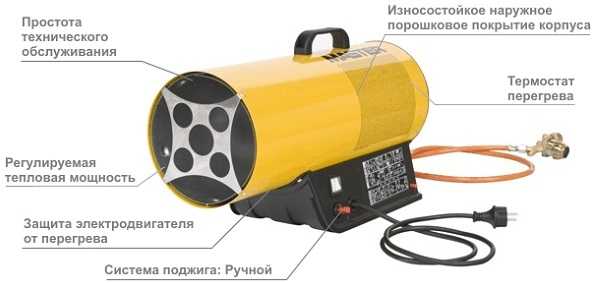

Устройство газовой пушки для обогрева
Как уже упоминалось, газовые обогревательные пушки довольно компактны. Бытовой прибор редко бывает тяжелее 5 кг и легко подключается или к газовому баллону, или к газовой централи. В последнем случае необходимо получить специальное разрешение и провести подключение под присмотром специалиста. В случае с газовым баллоном никаких разрешений не требуется.

У агрегата есть два основных элемента:
• Газовая горелка, при помощи которой осуществляется непосредственно сжигание топлива.
• Вентилятор, работающий от электрической сети. Он выполняет сразу две функции: осуществляет подачу кислорода, необходимого для поддержания горения и распространяет нагретый воздух по помещению.
Вот, казалось бы, и всё, но в современных газовых пушках есть ещё несколько приспособлений, которые с одной стороны облегчают её использование, а с другой делают аппарат ещё более эффективным и экономичным. Большинство газовых пушек оснащены пьезоэлементами, при помощи которых происходит поджигание газа. Экономичность осуществляет встроенный терморегулятор.
При достижении в помещении заданной температуры, он автоматически отключает пушку, сохраняя и запас топлива и не допуская излишнего расхода электроэнергии. Существуют модели со встроенными теплообменниками, позволяющие более рационально распределять тепло.
Разновидности газовых пушек: прямого и непрямого нагрева
1. Прямого нагрева.
В специализированных магазинах представлены преимущественно газовые пушки для обогрева прямого нагрева. Это не дорогие аппараты, эксплуатация которых требует соблюдения некоторых условий. Помещение, где планируется использовать подобную пушку, должно быть оснащено хорошей вентиляцией.
Из начального курса физики все знают, что для поддержания процесса горения необходим кислород. Иначе говоря, во время работы тепловой пушки кислород будет постоянно выгорать и в помещении очень скоро будет трудно дышать. Да, и сам аппарат не сможет правильно и качественно функционировать.
2. Непрямого нагрева.
Другой вид газовых пушек непрямого нагрева работает несколько иначе. Сжигание топлива в них происходит в отдельной камере, которая нагревается и вентилятор гонит тёплый воздух не с пламени горелки, а именно с внешней оболочки этой камеры. Продукты же горения отводятся наружу, через встроенный дымоход.
Газовая пушка прямого нагрева
Устанавливают такие нагревательные пушки преимущественно на улице или в специальном предбаннике, а в само помещение заводится шланг большого диаметра, по которому и поступает нагнетаемый вентилятором тёплый воздух. Подобные устройства рекомендуется использовать в автомобильных гаражах, где есть риск возгорания бензиновых паров и других горючих материалов.
Агрегаты непрямого нагрева сложнее в устройстве и более громоздкие. Кроме этого у них есть ещё один существенный недостаток – они значительно дороже, чем пушки прямого нагрева. Во всех остальных показателях они практически идентичны.
3. Работающие от баллонного газа.
Существуют ещё пропановые газовые пушки, считающиеся наиболее экологичными, так как этот газ имеет свойство сгорать полностью, без остатка и каких либо вредных остаточных явлений. Вот только для обогрева помещений они не очень подходят, так как в процессе работы имеют обыкновение издавать громкие хлопки, напоминающие звуки выстрелов или разорвавшихся петард.
Этот шумовой эффект, обусловленный сгоранием именно пропана, часто используют для отпугивания птиц вблизи аэродромов. В помещении, где работают люди, такая канонада будет не совсем уместна.
Применение
В жилых помещениях газовые пушки применяются достаточно редко, так как большинство строений сразу оборудуются централизованным отоплением. Но в гаражах, теплицах или при постройке загородного дома эти аппараты порой просто не заменимы.
И если в помещении, где есть опасность возгорания летучих паров, рекомендуется использовать пушки с непрямым нагревом, то для обогрева овощных или цветочных теплиц ранней весной, когда солнце ещё не прогрело ни землю, ни воздух, подойдут как раз пушки с прямым нагревом. Эти же аппараты могут использоваться при ремонтных или строительных работах и не только для того, чтобы рабочие не замёрзли.
Направленная струя горячего воздуха поможет оштукатуренной стене быстрее высохнуть, чтобы наложить второй слой штукатурки, или наклеить обои. А во время монтирования натяжных потолков газовые пушки делают этот процесс намного легче. ПВХ при нагреве становится намного пластичнее, плюс исключается скопление конденсата, а значит, натяжные потолки и монтируются лучше, и увеличивается их срок службы.
Газовая пушка «Master»
Техника безопасности
Каким бы простым ни было устройство, этот аспект следует изучить обязательно. Состоит он всего из нескольких пунктов:
• Перед включением газовой пушки проверить помещение на наличие легко воспламеняемых элементов. При обнаружении убрать их, либо исключить использование аппарата.
• Обеспечить качественную вентиляцию отапливаемого помещения.
• Саму пушку следует установить в относительной удалённости от стен. Недостаточная циркуляция воздуха вокруг агрегата может привести к скоплению пыли и мусора внутри.
• Во время работы не перекрывать выходное отверстие.
• Периодически тщательно проверять соединение с газовым баллоном. При обнаружении утечки, немедленно устранить.
• Использовать только качественное топливо.
Правила не сложные и вполне выполнимые.
Правильный выбор
Для того чтобы осуществить покупку газовой пушки, которая будет соответствовать всем вашим запросам необходимо учитывать некоторые параметры и самого аппарата и помещения, в котором он будет использоваться.
• Способ нагрева – прямой или непрямой.
• Мощность. Для бытовых целей вполне хватить аппарата с мощностью 10 кВт. Для более обширных помещений следует использовать пушку в 30 кВт.
• Габариты пушки. Бытовые приборы в основном мало отличаются друг от друга, но при острой необходимости можно найти более компактный вариант.
• Площадь и объём помещения. Этот показатель должен учитываться в самую первую очередь, чтобы выбрать оптимальный вариант газовой пушки, которая будет быстро нагревать и при этом не тратить лишнее топливо и электроэнергию.
Недостатки
Этот раздел тоже необходимо вставить. Он совсем небольшой и нужен лишь для того, чтобы во время эксплуатации этого полезного прибора не возникло никаких эксцессов.
• Как и у любых бытовых приборов, работающих на газу, относительная небезопасность, которая сводится к нулю периодическим осмотром на предмет выявления каких-либо неполадок.
• Зависимость от источника электроэнергии.
• Бюрократические сложности при подключении к газовой магистрали.

Всего три относительных недостатка, которые легко устраняются.
Тепловые газовые пушки для обогрева помещения при правильном выборе и учёте всех нюансов, станут абсолютно незаменимым помощником при некоторых строительных и ремонтных работах. Периодическое включение их в овощных теплицах обеспечит рост томатов, огурцов и перцев, что приведёт к большому урожаю. Устройства, представленные в специализированных магазинах, отличаются простотой в эксплуатации, долговечностью и качеством.
Читайте также:
teplomex.ru
Газовая пушка для гаража | Дачные дела

В нынешнее время многие владельцы гаражей в зимний период с приходом холодов начинают задумываться над тем, чтобы сделать какое-то дополнительное отопление гаража.
Сейчас есть очень много приборов и очень много вариантов с помощью которых можно осуществить это.
Очень популярным стала газовая пушка для гаража и ее все чаще и чаще используют люди которые имеют гараж.
Но у этих газовых пушек есть один очень серьезный минус – это большие затраты энергии, поэтому если вы решили сделать собственными руками газовую пушку для гаража, то этот фактор нужно обязательно учесть.
Итак приступаем!

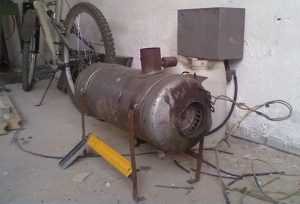

Газовая пушка своими руками
Для этого нужно:
1) Сначала с помощью болгарки надо будет распилить трубу – ту трубу по которой будет подаваться газ. Это нужно сделать для того, что бы потом ее удлинить . Для того, что бы удлинить такую трубу нужно приварить другой кусок трубы, который бы подходил по сечению;
2) Потом увеличивается отверстия, через которое будет поступать воздух – приблизительно до 5 мм. Одновременно с таким действием нужно будет сделать длиннее и жиклер – приблизительно на 2 мм;
3) После этого, для того, чтобы увеличить уровень теплообмена надо будет увеличить в длину корпус. Для этого диск из металла диаметром около 80 мм нужно будет укрепить под удлинителем. После чего надо будет просверлить отверстие размером 10 мм . Таких отверстий в общем количестве должно быть 8 штук.
4) Делается хомут для того, чтобы лучше закрепить сам теплообменник, а также для того, чтобы увеличить теплоотдачу приваривается накрест две штуки металлических полос длинной 2 мм;
5) Для того, чтобы сделать теплообменник нужно будет взять металлическую трубу диаметром 8 см, которая будет иметь не очень грубые стенки. После этого к стенке трубы варится торец и делается в нем отверстие . Через это отверстие теперь надо будет пропустить удлинитель горелки . в самом конце нужно будет с помощью болтов укрепить хомут;
6) в самом же теплообменнике с помощью болгарки или других подходящих инструментов нужно будет сделать отверстие и к этому отверстию прикрепить кусок 8 сантиметровой трубы. Из этой трубы будет идти горячий воздух, который будет значительно утеплять воздух в самом гараже;
7 ) На втором конце теплообменника надо будет сделать автомобильный вентилятор с мощностью 12 Вольт . Он будет служить в качестве мотора так называемого, то есть прибор, который будет вырабатывать энергию для газовой пушки и с помощью которого будет выделятся тепло в воздух;
8) в самом же конце надо будет просверлить отверстия для того, чтобы можно было удобно зажигать отопление, а также придумать конструкцию на которою можно было бы установить такую самодельную сделанную собственными руками пушку.
Принцип работы газовой пушки заключается в следующем:
— Принк отверстию для разжигания подносится зажигалка;
— открывается подача газа;
— Зажигаем отопление и убираем саму зажигалку;
— включается вентиляция.
Если же вкратце о процесс изготовления газовой пушки для гаража делается при помощи следующих этапов:
— железный диск для удлинителя крепится на горелке;
— удлиняется труба с помощью которой будет подаваться газ;
— делается установка пластин из металла для того что бы улучшить процесс теплоотдачи;
— делается установка хомута на одной части удлинителя – после этого к нему приделывается теплообменник;
— собирается полностью вся грелка;
— делается отверстие в теплообменнике для того, чтобы мог выходить горячий воздух;
— приваривается кольцо на передней стороне трубы;
— крепится выключатель для вентиляции на другом конце теплообменника;
— собирается вентилятор.
А так же вы можете посмотреть видео самодельная тепловая газовая пушка из старого АГВ
