Тепловой мост – Мостики холода. Тепловой мост – это термин, часто используемый в строительстве и технике.

Содержание

Мостики холода.Тепловой мост – это термин, часто используемый в строительстве и технике.

При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемые “Мостики Холода”. Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.

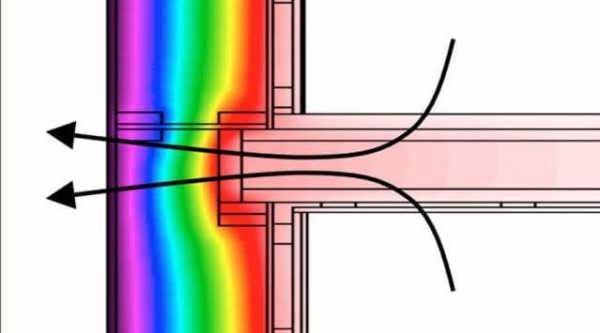

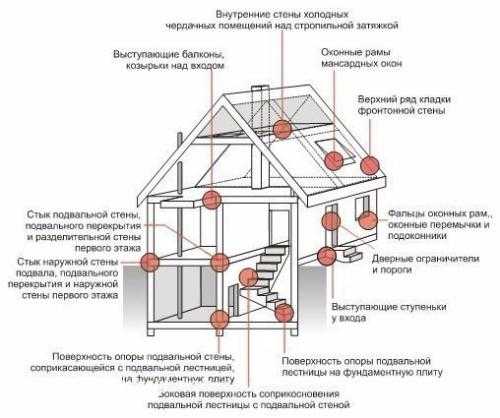

Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.
В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:
– Конструктивные мостики холода – возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;.
– Геометрические мостики холода – результат геометрических переходов формы здания, например внешние углы.
На практике часто наблюдается сочетание обоих факторов.
Узкое место в теплоизоляционном контуре домов – опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявление мостиков холода – строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.

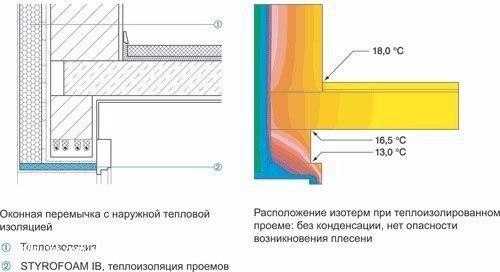

Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача проще железобетонная перемычка и всё решается.

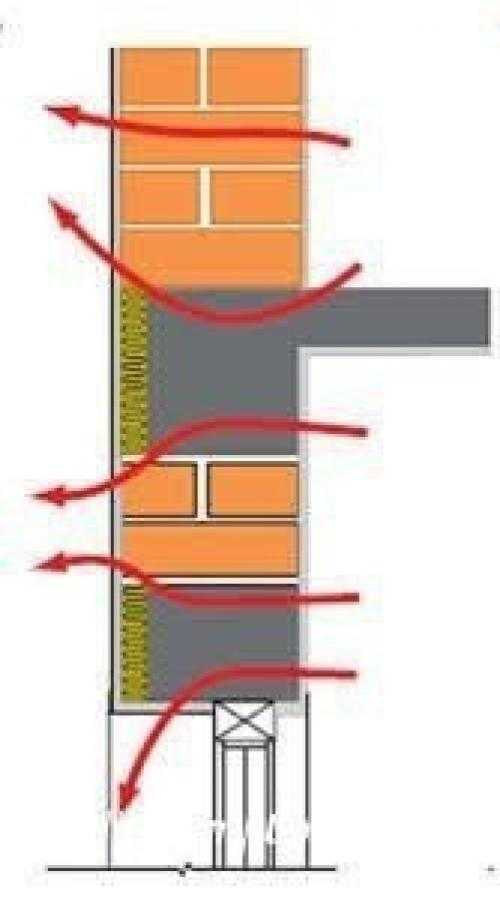

На рисунке показано (рис – 1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода.

Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.

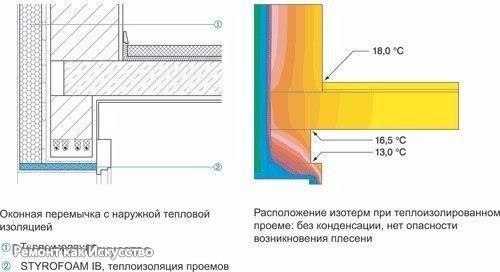

На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.
Конденсат в углах дома – красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом по минимуму утеплён. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, мы сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка.
Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. Таким образом, если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.

Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин “Теплового Моста”, сталкиваются с этим явлением все, кто имеет кондиционер. Таким образом, если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.

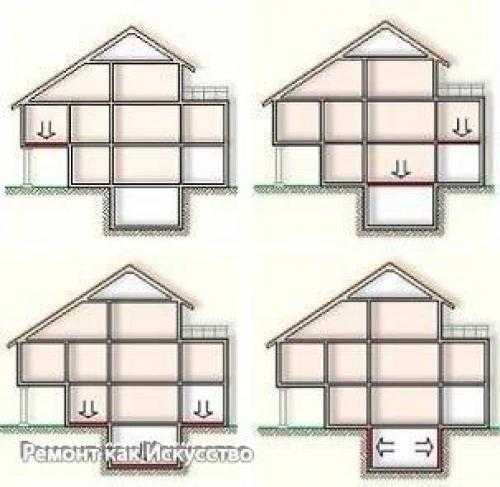

Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под “Эффективной” теплоизоляцией подразумевается слой утеплителя не менее 10 см.

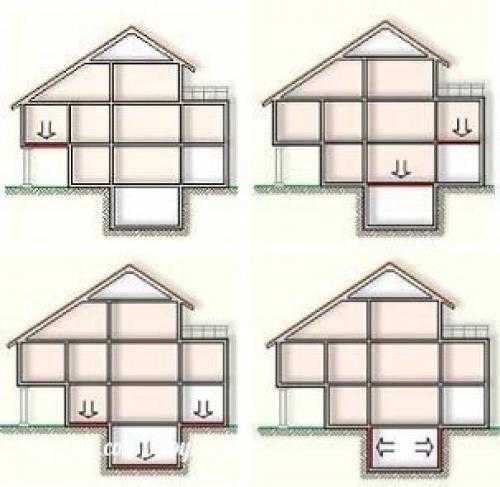

Лишь в том случае, если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 C, то особой необходимости теплоизолировать помещения между собой нет, т. к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы “Тёплый пол” теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло – гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Таким образом, если на каком-то перекрытии установлена система “Тёплый пол”, то толщина слоя утеплителя для него увеличивается на 30 – 50%.

Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью? = 0, 036 вт /мк (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол. Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.
Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис – 2.

Утепление мансарды или чердачного перекрытия.

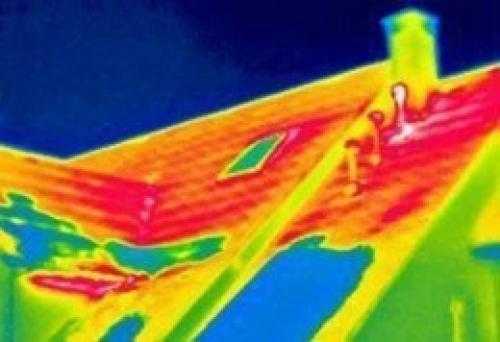

Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша.
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25 см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.

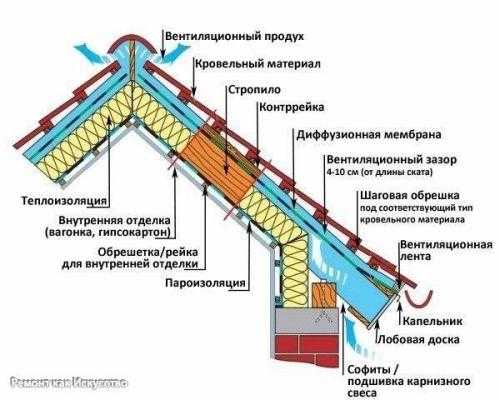

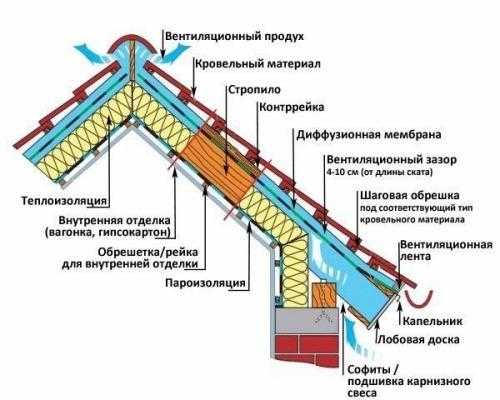

При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5 см. Вентиляционный зазор – важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис – 3.
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30 см. В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.

Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.

Больше информационных новостей о хорошем ремонте квартир http://remont.ru-best.com/remont-kvartir/horoshiy-remont-kvartir

Источник: http://армопласт.рф/stati/energoeffektivnyj-dom/mostiki-kholoda

remont.ru-best.com

Пассивный ЭКО дом: строительство без мостиков холода

Тепловые мосты (или “мостики холода”) в оболочке здания имеют существенное влияние на эффективность использования энергии и тепловой комфорт.

Внешние углы стен.
Стык карниза и стены.
Вокруг оконных и дверных проемов.

Таких мостиков холода полностью избежать невозможно, но желательно их минимизировать, делая форму здания более простой и компактной. При строительстве качественных энергоэффективных коттеджей, пассивных домов на это следует обращать особое внимание.

Конструктивные тепловые мосты.

Данный тип теплового моста понять проще. Если что-то нарушает (прерывает) теплоизоляционный слой, мы можем однозначно говорить о мостике холода. Другими словами, какая-то часть, какое-то «вкрапление» в оболочку здания, которое отличается большей теплопроводностью по сравнению с основной используемой теплоизоляцией – тепловой мост.

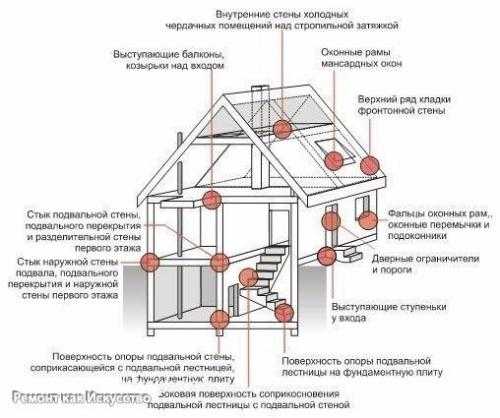

Традиционные места для мостиков холода:

Стропила, которые проходят через тепловой контур здания для поддержки карниза (или для украшения)

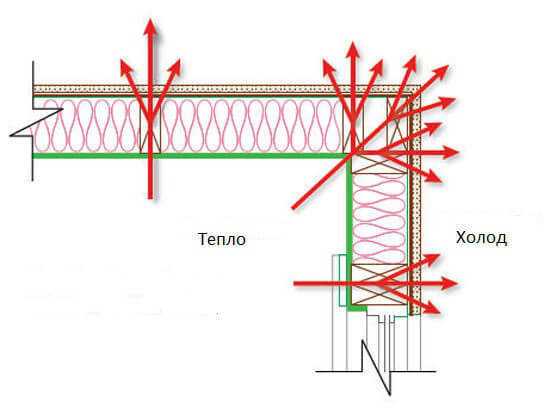

Деревянные стойки/перекрытия (каркаса), прерывающие теплоизоляцию
Консольные структуры, проходящие через тепловую оболочку.
Перемычки, которые прерывают изоляцию.
Промежутки, оставленные между теплоизоляционными плитами – неаккуратное утепление.

Конструктивные тепловые мосты, как правило, можно свести к минимуму с помощью тщательного проектирования и выполнения строительных работ.

При проектировании пассивных домов потери тепла от любых конструктивных тепловых мостов должны быть рассчитаны и учтены.

Подтипы тепловых мостов

И геометрические, и конструктивные тепловые мосты могут быть разбиты на дальнейшие подтипы следующим образом:

Линейные тепловые мосты: мостик холода определенной длины, например, перемычки.
Точечные тепловые мосты: мостики холода в некоторых точках, например, дюбеля/крепеж для крепления теплоизоляции, соединения внутренних и наружных конструкций.
Повторяющиеся тепловые мосты: мостики холода с регулярными интервалами, например, стойки деревянного каркаса с размещенной между ними теплоизоляцией.
Единичные тепловые мосты…

В любом здании, даже пассивном доме, наличие тепловых мостов является неизбежным. Тем не менее, качественное проектирование и аккуратное строительство может свести к минимуму их количество и влияние.

Почему тепловые мосты являются проблемой?

Как мы отмечали, тепловые мосты не являются проблемой для низкокачественных или плохо изолированных зданий. Там и без них велики потери тепла, много других недостатков. Если же мы имеем дело с хорошо утепленным строением, тем более пассивным домом, мостики холода имеет важное значение. Если в здании запланированы крайне низкие потери тепла, тепловой мост может добавить значительную в процентном отношении долю этих потерь. Кроме того, наличие мостиков холода создает значительные риски, связанные с переносом влаги через строительные конструкции.

Выделим пять потенциальных проблем тепловых мостов.

1. Потери тепла.

Тепловые мосты являются слабым местом в оболочке здания и, таким образом, могут приводить к значительным потерям тепла. Это уменьшает энергоэффективность зданий и увеличивает расходы на отопление.

2. Перегрев летом.

Тепловые мосты пропускают тепло, летом это может привести к нежелательному дополнительному нагреву помещений.
3. Холодные внутренние поверхности.

В месте, где тепло выходит через тепловой мост, температура внутренней поверхности снизится, создавая «холодное пятно». Относительная влажность поверхности будет тем самым увеличена. Это создает риск появления конденсата на внутренних поверхностях, который может привести к образованию плесени. В результате могут возникать как косметические дефекты, так и риски для здоровья людей.
4. Холодные пятна в ткани здания.

Тепловые мосты могут привести не только к образованию холодных областей на внутренних поверхностях, они могут в равной степени вызвать понижение температуры в соответствующих местах в толще строительных конструкций. Здесь то же самое: выпадает конденсат, появляется плесень. В течение длительного периода времени ущерб для конструкций может стать значительным.
5. Риски для комфорта и здоровья.

Холодные зоны на внутренних поверхностях помещений вызывают температурный дискомфорт и сквозняки. В случае выпадения конденсата, тем более образования плесени, качество воздуха в помещении будет ухудшаться. Влажность и плесень могут вызвать проблемы со здоровьем людей.

Что такое строительная конструкция без мостиков холода?

Хорошо известно, что в пассивном доме тепловая оболочка должна быть непрерывной.

Для пассивного дома конструкция без мостиков холода считается таковой, если расчеты потерь тепла через все тепловые мосты не увеличивает общие потери тепла в здании. Пакет проектирования пассивных домов (необходимый инструмент для моделирования энергопассивного здания) – весьма «консервативная» программа, которая, можно сказать, слегка «завышает» расчетные потери тепла зданием. Поэтому даже если некоторые потери тепла через тепловые мосты (в первую очередь геометрические) остаются, показатели теплопотерь при надлежащем проектировании удается «вписать» в норму.

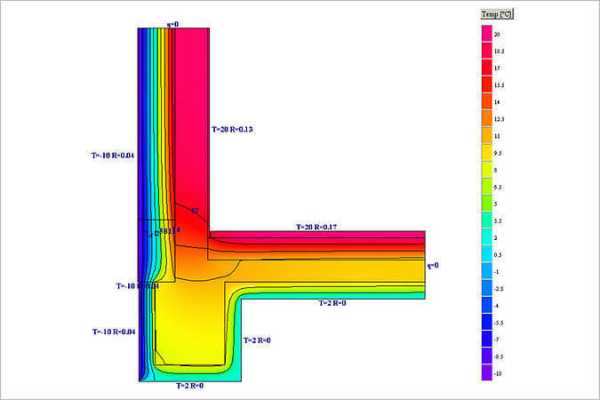

Расчет всех тепловых мостов здания обычно будет весьма трудоемким. Вместо этого, стандарт пассивного дома предлагает прагматичный подход:

Если внешнее пси-значение (коэффициент потерь через тепловой мост Ψe) линейного теплового моста равно или меньше, чем 0,01 Вт / мК, нет необходимости вычислять его. Там по-прежнему будут некоторые потери, но они незначительны даже по меркам пассивного дома. Существуют стандартные элементы конструкций (напр., анкера, дюбеля и пр.), которые уже были рассчитаны на соответствие этому требованию, проверены и сертифицированы, и могут быть использованы без проведения каких-либо дальнейших расчетов.
Точечные тепловые мосты относятся к конструкциям без мостиков холода за исключением случаев, когда они созданы в результате применения материала с высокой теплопроводностью, например, стали.
Если место потенциального мостика холода перекрывается теплоизоляцией толщиной две трети толщины изоляции остальной поверхности, вычислять тепловой мост нет необходимости.
Повторяющиеся тепловые мосты (например, стойки каркаса) учитываются при расчете коэффициента теплопроводности (U) соответствующей конструкции.
Тепловые мосты, связанные с оконными и дверными проемами, учитываются в расчетах коэффициента теплопроводности окон и дверей.

Тепловые мосты, которые не соответствуют любому из этих критериев, должны быть сведены к минимуму и рассчитаны индивидуально.
Если при проектировании здания мы с самого начала держим в голове необходимость создания проекта и здания без мостиков холода, эту задачу выполнить относительно легко. Но именно так должны проектироваться качественные пассивные дома. Ведь никакому проектировщику пассивного дома не придет на ум, например, устраивать балкон, «пробивая» бетонной плитой тепловую оболочку здания.

Стандарт пассивного дома требует строительства без тепловых мостов чтобы обеспечить то, что он провозглашает: радикальное повышение энергоэффективности и исключительный потребительский комфорт.опубликовано econet.ru

econet.ru

Тепловые мостики

Тепловые мостики — это места, в которых потери тепла, из-за большего коэффициента теплопередачи, происходят быстрее, чем в других частях конструкции.

Тепловые мосты (мостик холода) представляют собой локализованные участки в элементах теплоизоляции помещений, на которых происходит интенсивная передача тепла с более теплой стороны к более холодной стороне. Наличие тепловых мостов служит причиной повышенных потерь тепла. Более низкая температура внутренней поверхности в области теплового моста по сравнению с температурой
поверхности неповрежденных участков обуславливает риск конденсации и, как следствие, образования плесени.

Различают два типа тепловых мостов:

Тепловые мосты, вызванные свойствами материалов. Возникновение таких мостов обусловлено значительным расхождением между теплопроводностью отдельных материалов.
Тепловые мосты, вызванные геометрическими особенностями конструкций. Тепловые мосты данного типа характеризуются тем, что меньший участок с внутренней стороны соприкасается с большим участком с внешней стороны. Это приводит к тому, что в области углов происходит более интенсивная передача тепла.

Образование и распространение плесневого грибка происходит в тех случаях, когда состояние воздуха в помещении способствует стабильному развитию спор плесени. Здесь играют роль 4 фактора: температура, влажность, субстрат и время.

Локализация тепловых мостов является ключевым критерием оценки энергоэффективности ограждающей конструкции здания, а также играет важную роль в отношении оптимизации энергопотребления и вопросов здравоохранения.

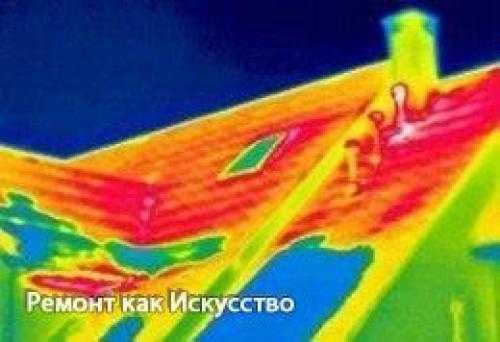

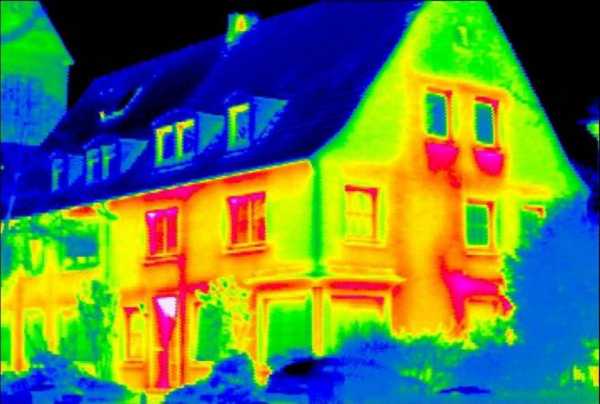

Использование тепловизионной съемки является оптимальным методом для выполнения данной задачи. Тепловизор отображает температурный профиль критической зоны. В качестве альтернативы можно использовать инфракрасные измерительные приборы (пирометры), посредством которых показания, полученные в нескольких точках измерения, подвергаются последовательному сравнению.

УЗНАТЬ СТОИМОСТЬ ТЕПЛОВИЗИОННОЙ ДИАГНОСТИКИ И ЛОКАЛИЗАЦИИ ТЕПЛОВЫХ МОСТИКОВ

analyztepla.ru

Что такое “мостики холода”. Как избежать мостиков холода при утеплении

Утепление фундаментальных стен по старым нормативам – изнутри здания – обеспечивает наличие мостиков холода. Они негативно влияют на теплоизоляцию дома, микроклимат и степень влажности в помещении. Сейчас более рационально при строительстве дома утеплять все стены исключительно изнутри. Такой способ позволяет избежать разницы в сопротивлении теплопередачи разных участков стены, вследствие этого не будут образовываться мостики холода.

Что такое “мостик холода”

Мостик холода – участок стены, чаще всего в местах стыка с другой поверхностью, через который теряется около половины тепловой энергии дома. Такие потери ведут не только к отсутствию комфортабельности жилья, но и к значительному уменьшению срока эксплуатации здания.

Температурный мост способствует образованию на внутренней поверхности стен большого количества конденсата. Мостики холода, обеспечивая низкую теплопроводность, медленно разрушают строение. Поэтому при проектировании дома нужно учесть, что рациональней утеплять стены снаружи – так будет в меньшей степени теряться необходимая для отопления тепловая энергия, как следствие, будут сокращаться материальные затраты проживающих.

Где они находятся

Определить место, обеспечивающее потери тепла, достаточно просто. Мостики холода наиболее часто находятся в местах перехода поверхности, изготовленной из одного материала в поверхность с основой из другого материала.

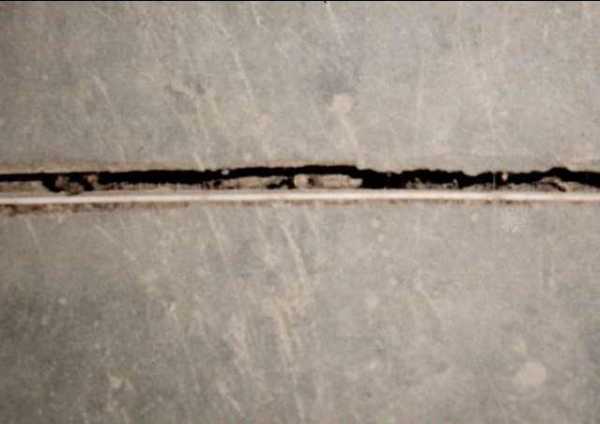

Это могут быть бетонные колонны, фундаментные стены, швы между кирпичами и блоками, оконные или дверные проемы, место стыка крыши или пола со стеной. Мостиком большой протяженности также можно назвать лоджии и балконы – эти зоны обеспечивают наибольшие теплопотери, но при этом их сложнее всего полностью нейтрализовать.

Крепежные элементы теплоизолирующих материалов (дюбели) также являются мостиками холода, поэтому проводя утепление дома нужно соблюдать все правила, иначе в этой процедуре не будет смысла.

Последствия высокого теплообмена

Если помещение теряет достаточное количество тепла, на внутренней поверхности стен образуется конденсат. Как известно, к такому месту наиболее сильно притягивается пыль, поэтому мостик будет хорошо заметен даже невооруженным глазом.

Вслед за пылью на стене быстрыми темпами начинает развиваться плесень и грибковые микроорганизмы. Избавиться от нее почти невозможно, так как даже после покраски или проведения косметического ремонта на обновленной поверхности быстро проступает плесень и ухудшает микроклимат дома.

Предотвратить ее появление поможет лишь полное устранение мостика холода. Чтобы нейтрализовать их, следует также соблюдать некоторые правила, ведь некачественно проведенное утепление внешних стен или фундамента может повлечь за собой увеличение показателя теплопроводности, вследствие использования металлического каркаса.

Как избавиться от мостиков холода

Чтобы нейтрализовать высокие теплопотери, необходимо тщательно продумывать проект дома и способ его утепления. Если же исправить эту проблему необходимо уже в построенном доме, то поможет утепление стен снаружи. Подобное действие изменит точку росы, что снизит потери тепла через стены.

Можно для точности определения мостиков холода заказать тепловизионную съемку. Так, появится точное указание мест, обеспечивающих теплопотери, и их можно будет устранить.

При наружном утеплении стен важно учитывать расстояние, на которое выступает каркас, обустроенный для пенополистирольных плит. Так как он выполнен в большинстве случаев из металла, могут образоваться новые мостики холода, что значительно усугубит ситуацию с поддержанием тепла в доме.

Правильное утепление мостиков холода – это единственное решение для борьбы с ними.

Утепление стен

Независимо от материала, использованного для возведения стен, в них всегда остаются щели, швы, либо неплотно соединенные угловые элементы.

Дом, построенный из газосиликатных блоков, может иметь множество температурных мостов в местах цементных швов. Такую стену в обязательном порядке необходимо утеплять, иначе можно жертвовать своим здоровьем и затратами на отопление квартиры. Еще одним возможным вариантом может быть использование блоков с пазогребневой системой фиксации или клея вместо бетонного раствора.

Кирпичные стены являются наибольшими проводниками холода, поэтому утеплять их рекомендуется сразу. В качестве теплоизоляционного материала может использоваться пенополистирол. Он хорошо поддерживает здоровый микроклимат в квартире.

Мостики холода в каркасном доме находятся в месте расположения стоек. Чтобы их устранить, нужно дополнительно утеплять стены и выравнивать теплопроводность материалов.

Утепление фундамента

Так как наиболее часто для фундамента используется железобетонная стена, то пренебрежение утеплением его может провоцировать потерю большого количества тепла. Чтобы нейтрализовать эту проблему, необходимо проводить комплексное утепление, то есть теплоизоляция фундамента должна переходить на стены и быть беспрерывной.

Мостики холода значительно уменьшатся, если укладывать плитный фундамент и утеплять полы первых этажей здания. Особое внимание при утеплении стоит уделить углам и отмостке дома.

Утепление балкона

Самой протяженной областью теплопотерь является балкон. Мостик холода представляет собой железобетонную плиту, которая хорошо проводит как холод, так и тепло. Вследствие этого значительно увеличиваются затраты на кондиционирование и отопление квартиры.

Чтобы нейтрализовать такую обширную область мостика, необходимо создать непрерывное утепление. Теплоизолирующий материал должен быть прикреплен в стене под балконом, непосредственно к его нижней поверхности, торцу плиты и верхней ее поверхности, а также нужно не забыть утеплить стены балкона. В этом случае получится максимально снизить теплопотери.

Единственной проблемой при утеплении станет место перехода ограждения балкона на стену. Снизить в этой области теплопроводность вряд ли получится, однако это не повод полностью отказываться от использования балкона. Утепления по способу, описанному выше, будет вполне достаточно для достижения хорошей теплоизоляции.

Разобравшись в том, как избежать мостиков холода, можно смело приступать к возведению или утеплению зданий. При этом важно учесть, что даже самая затратная процедура в будущем максимально окупится, так как оплата услуг по отоплению дома значительно снизится, а микроклимат квартиры будет способствовать поддержанию здоровья проживающих и навсегда избавит от проблем с высокой влажностью, плесенью и регулярно портящимся ремонтом.

fb.ru

Тепловой мост – Большая Энциклопедия Нефти и Газа, статья, страница 1

Тепловой мост

Cтраница 1

Тепловые мосты между свободными концами термопары и термостатирование преобразователя также уменьшают влияние изменений температуры свободных концов термопары. [2]

Тепловой мост, основанный на применении изменяемой геометрии ТТ, используется в криогенной технике [67], где ресурс работы охлаждаемого объекта очень часто определяется запасом хладагента, когда т-еобхо-димо отключить источник холода от потребителя. [3]

Тепловых мостов в металле и в изоляционных рубашках должно быть минимальным. [5]

Стержень ( тепловой мост) компануется обычно из отдельных изолированных друг от друга термопарных проводов, соединенных в батарею. В методе теплового моста использованы некоторые принципы, которые позволяют достичь значительной точности измерения тепловых величин и в условиях динамического режима. В данной работе мы применили малоинерционный вариант калориметрического теплового моста для микрообразцов, удобный для быстрой смены режима нагрева. [6]

Пружины создают надежный тепловой мост между охладителем и образцом, обеспечивая дополнительный отвод тепла от головки образца. При этом они не препятствуют свободному деформированию образца. Для аналогичных целей использовались также медные лепестки, приваренные к кожуху. Конструкция описанного охладителя обеспечивает быстрое охлаждение образца при небольшом расходе хладоагента. [7]

Плечи Т теплового моста охлаждаются, тепловой мост выравнивается, и на вторичной обмотке вновь появляется напряжение. [9]

При использовании контактных тепловых мостов теплоприток резко уменьшается и зависит от толщины элементов, удельного давления, состояния поверхности. По опытным данным, условный коэффициент теплопроводности пакета пластин из стали 1Х18Н10Т толщиной в 0 1 мм при нагрузке 10 Мн / м примерно в 30 раз меньше сплошного металла. [10]

Астатическое регулирование выполняет тепловой мост с нагревателями. [12]

Тепловой приток через тепловые мосты рассчитывают по аналогичной формуле, в которой А – коэффициент теплопроводности материала; Fcp – теплопередающая площадь; б – расчетная толщина теплового моста. [13]

Тепловой приток через тепловые мосты рассчитывают по аналогичной формуле, в которой А, – коэффициент теплопроводности материала; / ср – теплопередающая площадь; 8 – расчетная толщина теплового моста. [14]

Коэффициент сопротивления теплопередаче тепловых мостов, образуемых элементами металлического каркаса наружного ограждения, можно с достаточной для практических расчетов точностью рассматривать как среднеарифметическое двух коэффициентов: одного – соответствующего сечению стены в месте прохождения элемента каркаса, и другого – соответствующего заполнению каркаса. [15]

Страницы: 1 2 3 4

www.ngpedia.ru

Мостики холода. Тепловой мост – это термин, часто используемый в строительстве и технике.

На рисунке показано (рис – 1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода.
Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.
Конденсат в углах дома – красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом по минимуму утеплён. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, мы сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка.
Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. В случае если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.
Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин “Теплового Моста”, сталкиваются с этим явлением все, кто имеет кондиционер. Таким образом, если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.

Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под “Эффективной” теплоизоляцией подразумевается слой утеплителя не менее 10 см.
В случае если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 C, то особой необходимости теплоизолировать помещения между собой нет, т. к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы “Тёплый пол” теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло – гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Внимание! Только в том случае, если на каком-то перекрытии установлена система “Тёплый пол”, то толщина слоя утеплителя для него увеличивается на 30 – 50%.
Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью? = 0, 036 вт /мк (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол. Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.
Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис – 2.
Утепление мансарды или чердачного перекрытия.
Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша.
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25 см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.
При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5 см. Вентиляционный зазор – важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис – 3.
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30 см. В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.

remont.ru-best.com

Мостики холода Тепловой мост – это термин,…

Мостики холода

Тепловой мост – это термин, часто используемый в строительстве и технике.
При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемые “мостики холода”. Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.
Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.
В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:
– конструктивные мостики холода – возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;
– геометрические мостики холода – результат геометрических переходов формы здания, например внешние углы.
На практике часто наблюдается сочетание обоих факторов.
Узкое место в теплоизоляционном контуре домов – опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявление мостиков холода – строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.
Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача решается проще железобетонная перемычка и всё.

На рисунке показано(Рис-1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода).
Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.
Конденсат в углах дома – красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом утеплён по минимуму. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка).
Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. Если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.
Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин «теплового моста», сталкиваются с этим явлением все, кто имеет кондиционер. Если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.

Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под «эффективной» теплоизоляцией подразумевается слой утеплителя не менее 10 см.
Если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 ° C, то особой необходимости теплоизолировать помещения между собой нет, т.к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы «тёплый пол» теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло-гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Если на каком-то перекрытии установлена система «тёплый пол», то толщина слоя утеплителя для него увеличивается на 30 – 50%.
Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью λ = 0,036 Вт /мК (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол). Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.

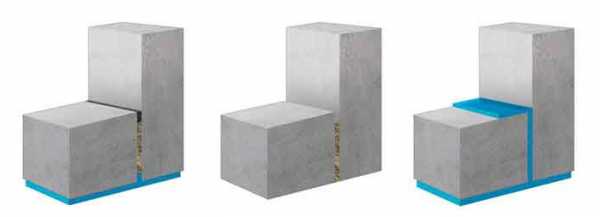

Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис-2
Утепление мансарды или чердачного перекрытия.
Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.
При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5см. Вентиляционный зазор – важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис-3
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30см. В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.

Тепловой мост – Мостики холода. Тепловой мост – это термин, часто используемый в строительстве и технике.

Мостики холода.Тепловой мост – это термин, часто используемый в строительстве и технике.
