Ворота для гаража своими руками

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных конструкций гаражных ворот. Вашему вниманию предлагается описание самых популярных разновидностей воротных систем, а также руководство по самостоятельной сборке и монтажу распашных ворот – наиболее простой в изготовлении конструкции, с обустройством которой сможет справиться практически каждый начинающий мастер. Набравшись опыта, вы сможете собирать и более сложные системы.

Ворота для гаража своими руками

Содержание пошаговой инструкции:

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

  • надежность;
  • долговечность;
  • прочность;
  • экономия пространства;
  • сравнительно невысокая стоимость.

    Откатные ворота

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Подъемно-поворотные ворота

Подъемно-поворотные ворота

Очень удобный вариант. Чаще всего встречаются системы, в которых створка поднимается вверх и закрепляется над проемом. Для изготовления ворот обычно применяется оцинкованная сталь. Нередко встречаются и конструкции из алюминия – такие створки весят заметно меньше своих стальных аналогов.

Достоинства и недостатки

Достоинства следующие:

  • возможность экономии места перед входом в гараж;
  • отсутствие необходимости расчистки снега для открытия ворот;
  • удобство использования;
  • эффектный внешний вид.

    Подъемно-поворотные ворота

Однако такие ворота можно использовать разве что для оснащения частного гаража, расположенного на защищенном индивидуальном участке. Подъемные конструкции, в особенности, изготовленные из алюминия, имеют сравнительно низкую жесткость, что не позволяет им обеспечивать требуемую защиту гаража.

Такие ворота имеют довольно сложную конструкцию. Для их самостоятельного изготовления нужно иметь хороший инженерный опыт и владеть специальными знаниями, необходимыми для выбора подходящего противовеса и установки сопутствующих механизмов.

Начинающий мастер может разве что попробовать самостоятельно установить готовые подъемные ворота фабричной сборки. Делается это достаточно просто в соответствии с инструкцией производителя.

Подъемно-секционные ворота

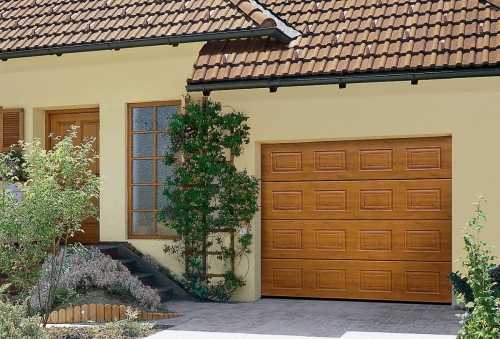

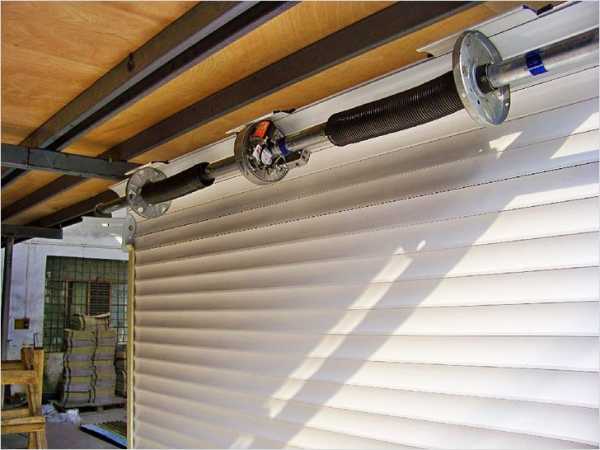

Подъемно-секционные ворота

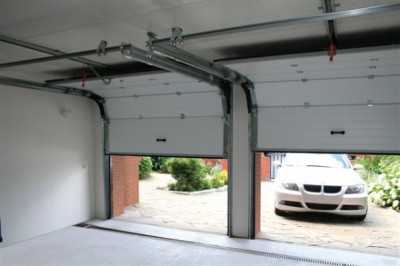

Конструкция собирается из нескольких горизонтальных секций, соединенных между собой при помощи шарнирных петель. Крайние секции комплектуются роликами, перемещающимися по направляющим планкам. Сами же направляющие изгибаются так, чтобы при открывании ворот беспрепятственно укладываться под гаражным потолком.

Конструкция характеризуется достаточно высокими показателями надежности и жесткости. Внутри каждой секции, как правило, уже присутствует утеплитель, что дополнительно увеличивает тепло- и шумоизоляционные свойства ворот.

Достоинства и недостатки

Преимущества:

  • универсальность. Существуют ворота для высоких и низких проемов разной ширины;
  • высокие шумо- и теплоизоляционные свойства;
  • удобство использования;
  • экономия места перед въездом в гараж.

    Подъемно-секционные ворота

Недостатками же являются относительно малая противовзломность и высокая цена.

Сделать такие ворота самостоятельно не получится. Конечно же, можно попробовать, но не факт, что самодельная конструкция будет правильно работать. Помимо этого, на изготовление секций уйдет нерационально много денег и времени.

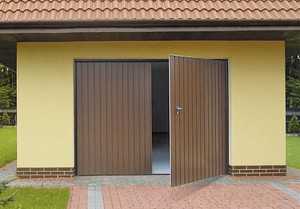

Распашные ворота

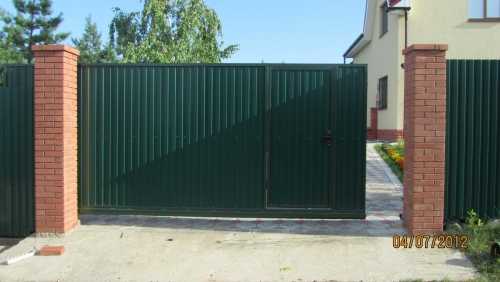

Распашные ворота

Чаще всего состоят из двух створок. В основе ворот лежит металлический каркас. Для обшивки можно использовать сэндвич-панели, стальные листы и другие подходящие материалы.

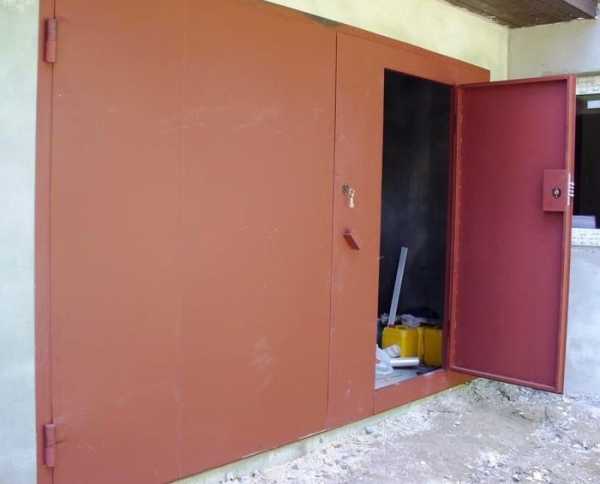

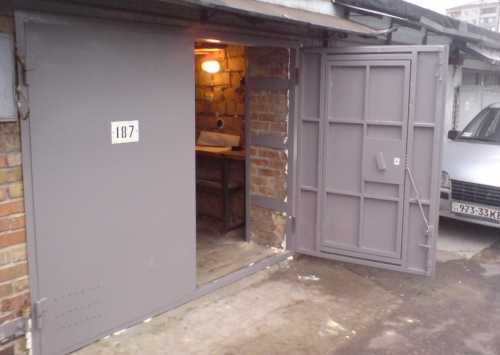

Для большего удобства в створке можно вырезать калитку.

Распашные ворота

Достоинства и недостатки

Преимущества:

  • предельная простота конструкции. Со сборкой таких ворот и их последующей установкой не возникнет никаких затруднений даже у неопытного мастера;
  • низкая стоимость;
  • надежность.

    Распашные ворота

Главным же недостатком является необходимость наличия достаточного свободного места перед гаражом для открытия ворот. Это доставляет особые неудобства зимой – чтобы открыть ворота, придется предварительно расчистить дорожку перед ними от снега.

Распашные ворота являются наиболее простыми в изготовлении. Именно в их пользу рекомендуется отдавать предпочтение начинающим мастерам.

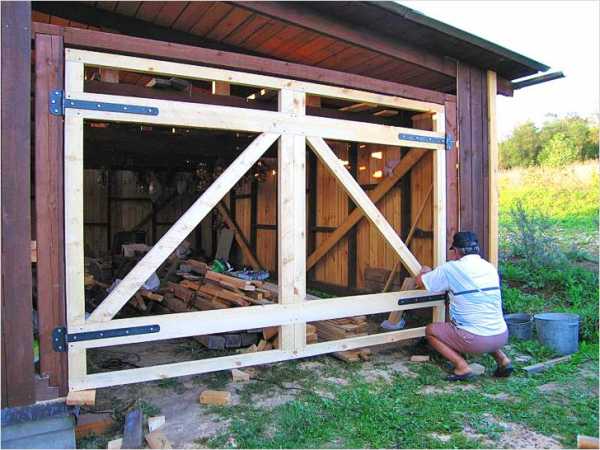

Руководство по изготовлению распашных ворот

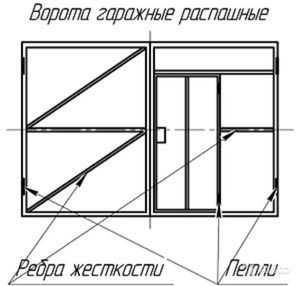

Конструкция гаражных ворот

Предварительно спланируйте размеры будущих ворот в соответствии с габаритами проема для въезда в гараж и купите необходимое количество материалов. Для большего удобства составьте чертеж или хотя бы элементарный эскиз.

Первый этап – крепежная рама

Крепежная рама

Начните с изготовления несущей рамы. Исходный материал – металлический уголок. Рама будет состоять из внешнего и внутреннего опорного каркаса.

Первый шаг. Измерьте проем.

Второй шаг. Нарежьте уголок на заготовки необходимых размеров для изготовления наружной рамы. Разложите полученные элементы на плоскости, выровняйте их по горизонтали и выровняйте углы.

Крепежная рама

Для регулирования горизонтали используйте подкладки, углы проверяйте угольником. При его отсутствии можете попросту вымерять диагонали. Сразу же исправляйте любые отклонения.

Таким образом, вам надо выложить заготовки в виде будущей наружной рамы.

Крепежная рама

Третий шаг. Сварите несущую раму. Ее наружная сторона должна быть максимально гладкой и абсолютно ровной, иначе ворота будут прилегать к ней недостаточно плотно. Для обеспечения требуемой гладкости зашлифуйте швы сварки с помощью обыкновенной болгарки.

Четвертый шаг. Вварите в углы конструкции вертикальные обрезки уголка. Они обеспечат необходимую жесткость рамы, т. е. позволят ей оставаться геометрически неизменной.

Второй этап – каркас

Изготовление каркаса

Приступайте к изготовлению каркаса. В дальнейшем вы прикрепите к этому каркасу финишное металлическое полотно. Сам же каркас можно сделать из металлического профиля сечением 6х2 см.

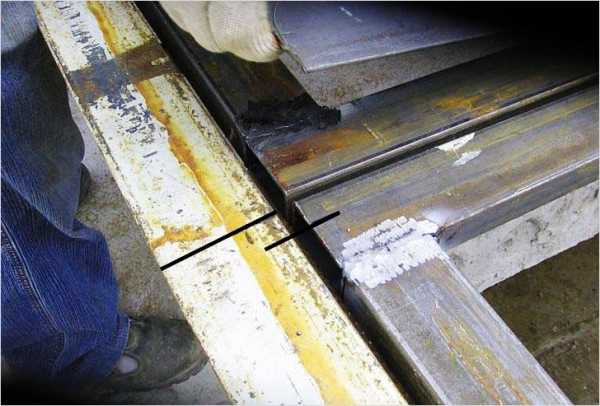

Первый шаг. Положите раму на подходящую ровную поверхность «лицом» вверх.

Второй шаг.

Вставьте направляющие в несущую раму. Каждую сторону конструкции тщательно выровняйте.

Третий шаг. Обеспечьте 15-20-миллиметровый зазор между несущей рамой и внутренним воротным каркасом. Для этого используйте вкладыши. Благодаря такому зазору в дальнейшем створки смогут двигаться без затруднений.

Четвертый шаг. Убедитесь в прямоте углов каркаса и окончательно сварите профили.

Третий этап – обшивка

Обшивка

Будьте максимально внимательны и аккуратны на этом этапе. От правильности выполнения обшивки в полной мере зависят эстетические качества и ряд важнейших функциональных свойств готовой конструкции.

Первый шаг. Обрежьте стальной лист по размеру гаражных створок. При этом левая створка ворот должна находить на правую с 1-2-сантиметровым нахлестом – учитывайте этот момент.

Второй шаг. Временно закрепите листы на каркасе. Для этого прихватит их в нескольких точках внизу.

Обшивка

Третий шаг. Обрежьте обшивку правой воротной створки на 10-20 мм (нужно для нахлеста, упоминалось ранее).

Четвертый этап. Окончательно приварите листы к каркасу. Сначала приварите материал по углам и в центре каждой коробки, а затем зафиксируйте по периметру. Благодаря этому листы не будут сдвигаться во время работы. После завершения приваривания угловые и центральные крепежные точки необходимо срезать.

Четвертый этап – петли

Петли для гаражных ворот

Петли для гаражных ворот

Навесные петли лучше всего купить.

Приварите нижний элемент петли к несущей раме. Верхний элемент приваривайте к внешней створке. Для укрепления соединения можете использовать изогнутую металлическую полоску. Ее нужно приложить к верху навесной петли и к воротной створке.

Петли для гаражных ворот

Петли для гаражных ворот

Дополнительно жесткость фиксации петель можно повысить путем приваривания к внутренней стороне изделия арматурного вкладыша.

Пятый этап – замки и запоры

Рассматриваемые ворота чаще всего комплектуются навесными либо врезными замками. Дополнительно рекомендуется установить стопоры и качественный засов. Эти изделия позволят закрывать гаражные ворота изнутри.

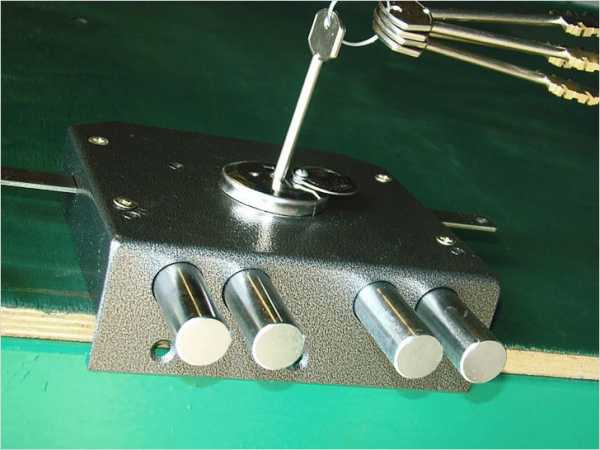

Накладные гаражные замки

Гаражный замок

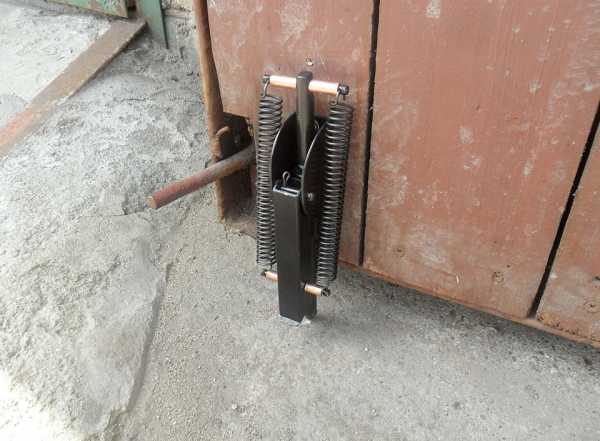

Штыревые стопоры без проблем делаются своими силами. Для изготовления такой конструкции вбейте в грунт либо пол гаража отрезок трубы, а внутрь нее погрузите металлический прут – подвижный элемент стопора. Прут нужно продеть сквозь петлю, предварительно сделанную в створке. Следите, чтобы труба не забивалась снегом и различной грязью.

Стопор для гаражных ворот

Стопор для гаражных ворот

Стопор для гаражных ворот

Замки также требуют своевременного и грамотного ухода. Защищайте замки ваших ворот от воздействия влаги, в особенности зимой. Периодически смазывайте замки маслом.

Шестой этап – покраска

Покраска ворот

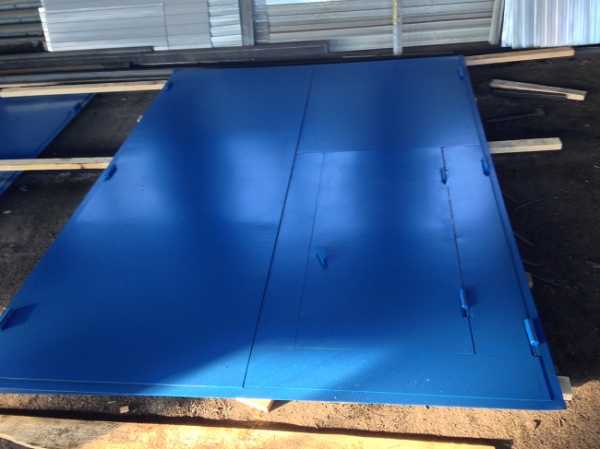

Лакокрасочный слой обеспечит дополнительную защиту металлического полотна от коррозии и прочих разрушений.

Покройте металл грунтовкой, дайте ей высохнуть, а затем нанесите двойной слой выбранной краски для отделки металлических поверхностей.

Покраска ворот

Любые малярные работы выполняйте либо на открытом воздухе, либо в помещении с хорошей вентиляцией!

Седьмой этап – монтаж

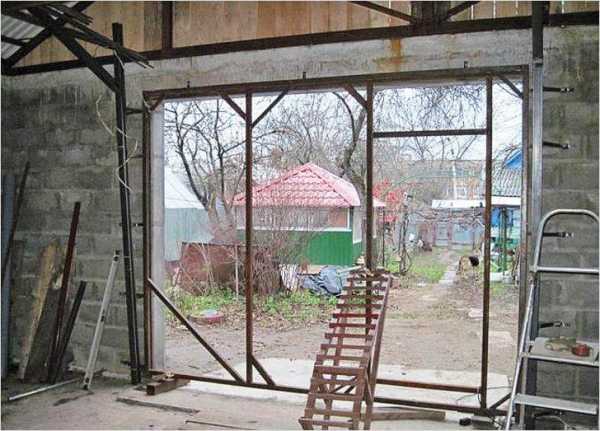

Первый шаг. Установите внешний и внутренний элемент воротной рамы. Фиксацию выполняйте к откосам воротного проема при помощи металлических штырей длиной порядка 18 см.

Второй шаг. Обрежьте выступающие края металлических штырей, обварите их и тщательно зашлифуйте при помощи болгарки, чтобы в дальнейшем они не мешали воротам закрываться. При желании можете покрасить штыри.

Третий шаг. Скрепите внутреннюю и наружную части рамы при помощи перемычек (металлических пластин) в 40 мм. Перемычки приваривайте с шагом порядка 50-60 см.

Четвертый этап. Навесьте створки. При желании можете укомплектовать ворота своего гаража автоматикой. Это очень удобно – вам не придется постоянно распахивать и запахивать створки самостоятельно.

Видео — Изготовление и установка гаражных ворот

Восьмой этап – утепление

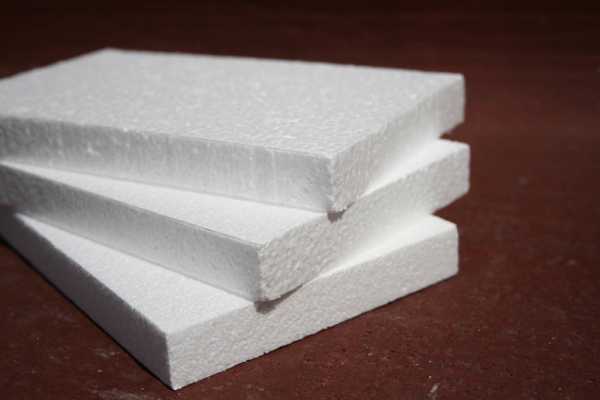

При отсутствии качественной теплоизоляции через ворота будет уходить до 50-60% тепла. Если вы планируете использовать гараж в холодное время года и собираетесь оборудовать его каким-либо видом обогрева, обязательно решите вопрос с обустройством утепления.

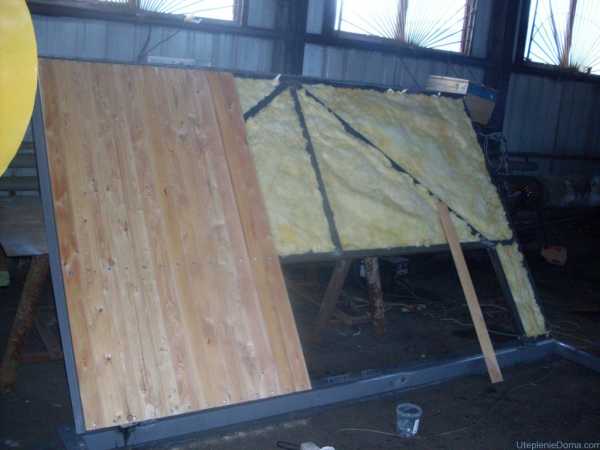

Для этого смонтируйте на внутреннюю поверхность воротных створок обрешетку из деревянных брусков. Шаг крепления элементов подбирайте индивидуально в соответствии с шириной плит утеплителя. Для теплоизоляции рекомендуется использовать минвату и прочие материалы на ее основе.

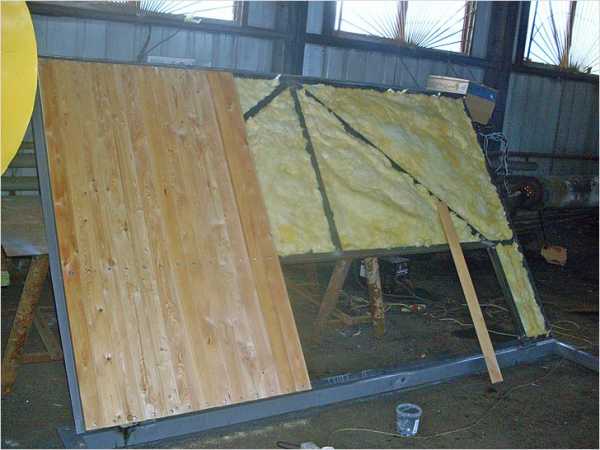

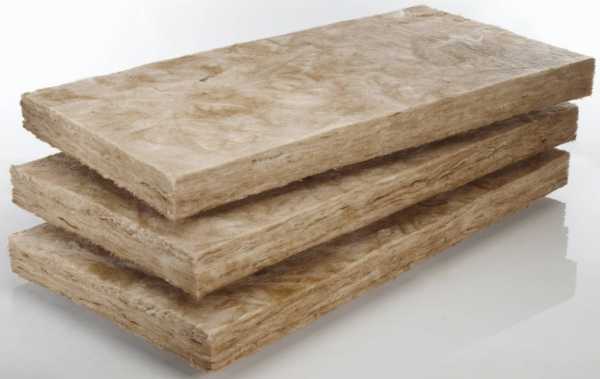

Утепление гаражных ворот минеральной ватой

Перед укладкой утеплителя зафиксируйте поверх обрешетки полиэтиленовую пленку. Уложите утеплитель в ячейки обрешетки. Утеплитель укладывайте максимально плотно, без щелей и промежутков. Для большинства регионов 5-сантиметровой толщины слоя утеплителя более чем достаточно. Теплоизоляцию укройте пароизоляционной пленкой. Поверх обрешетки с изоляцией набейте вагонку или другой облицовочный материал.

В самостоятельном конструировании и монтаже гаражных ворот нет ничего сверхсложного. От вас требуется лишь следовать инструкции и сохранять внимательность на каждом этапе работы. Разобравшись в порядке обустройства простых распашных ворот, вы сможете самостоятельно возводить более сложные конструкции.

Ворота для гаража

Удачной работы!

Видео – Ворота для гаража своими руками

Видео — Автоматические ворота распашные в гараж для катера

svoimi-rykami.ru

Распашные ворота для гаража своими руками

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

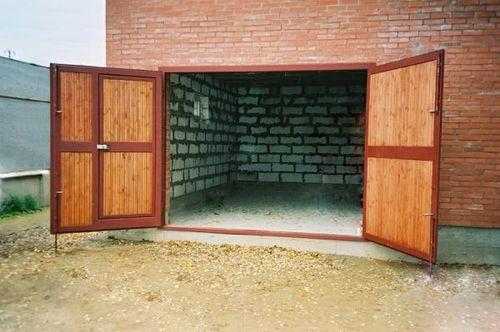

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

  • с одной створкой;
  • с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

  • каркас из металлического уголка, круглой или профилированной трубы;
  • створок;
  • калитки в одной из створок, если таковая предусмотрена проектом;
  • петель;
  • укосин/перекладин/перемычек;
  • засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

  • нет необходимости в настройке и обслуживании автоматики;
  • среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
  • можно установить автоматику: приводы, открывающие и закрывающие створки;
  • нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
  • возможность утепления створок и каркаса;
  • множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

  1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
  2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
  3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

  1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
  2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
  3. 4-6 петель.
  4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

  • жёсткость проёма;
  • депланирующие деформации при заданных размерах створок и использовании определённого материала;
  • прочность на изгиб;
  • скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

  1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
  2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
  3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
  4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
  5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
  6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
  7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
  8. Замок сувальдный.
  9. Засовы гаражные: вертикальный и горизонтальный.
  10.  Грунт по металлу.
  11. Растворитель №646.
  12. Краска.
  13. Мел.
  14. Изолента.
  15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

  1. Сварочный аппарат.
  2. Электроды.
  3. Кувалда, молотки.
  4. Болгарка, диски по металлу.
  5. Дрель, свёрла.
  6. Перфоратор.
  7. Набор отвёрток.
  8. Болты с гайками, саморезы.
  9. Струбцины.
  10. Уровень (желательно лазерный).
  11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

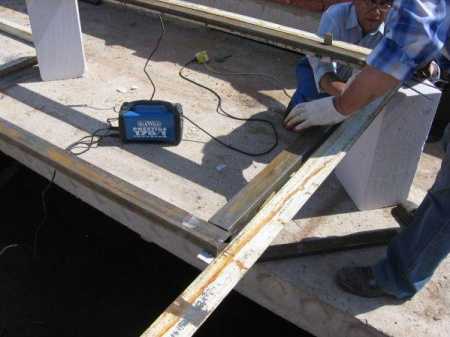

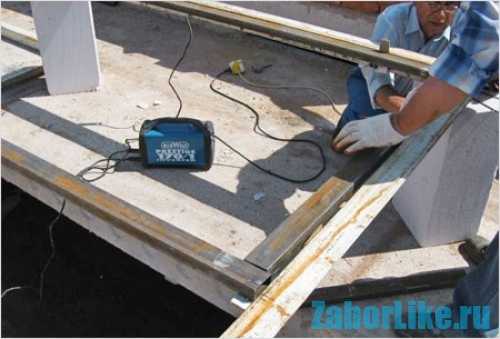

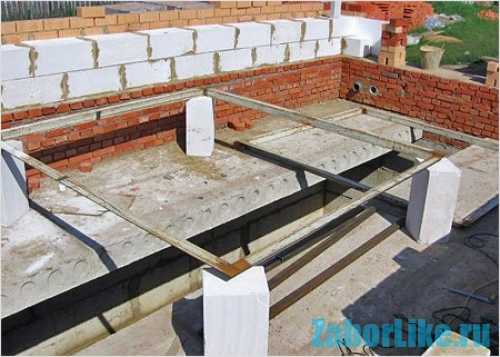

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

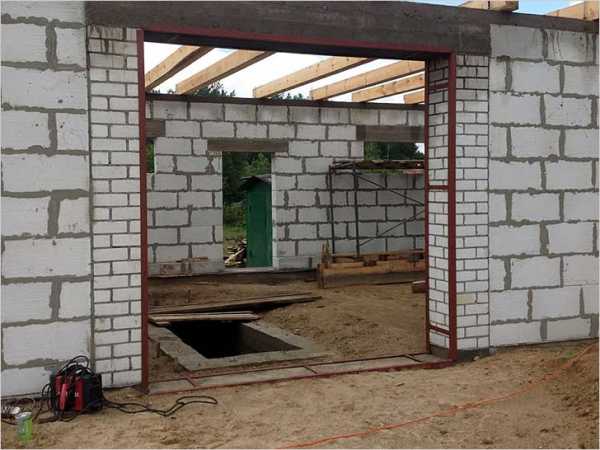

Подготовка проёма

Подготовка проёма заключается в выполнении нескольких действий:

  1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
  2. Демонтируют старую конструкцию, если она есть.
  3. Выравнивают проём (при необходимости).
  4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.

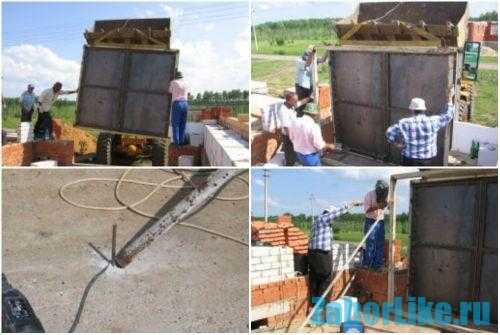

  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

garazhmechti.ru

Как сделать теплые ворота для гаража

Теплые ворота для гаража необходимо сделать в том случае, если это сооружение используется по прямому назначению в холодное время года. Обильная изморозь на дверях может создать массу проблем, как для автомобиля, так и для самого строения. Утепленные гаражные ворота позволят сделать помещение намного комфортнее и функциональнее. Остановимся на преимуществах, которые приобретают гаражи после обустройства теплых ворот.

Зачем нужно утеплять вход в гараж

Как правило, входные двери делаются из листового железа и стальных уголков. Металл обладает высокой теплопроводностью, что приводит к образованию снежной шубы и конденсата при перепадах температуры. Это не просто неудобно или неприглядно — излишки влаги могут доставить владельцу недвижимости и автомобилю массу неприятностей.

Утеплять гаражные ворота нужно по таким причинам:

  1. В зимнее время образовавшаяся наледь намертво сковывает дверки. Открыть их весьма затруднительно, потребуется потратить немало времени и сил, чтобы отогреть металл или сколоть лед. При этом имеется риск повреждения конструкции ворот.
  2. Сталь, покрытая льдом и конденсатом, ржавеет намного быстрее, чем утепленный материал. Не поможет ни грунтовка, ни самая качественная краска. Влага уничтожит всю защиту буквально за один сезон.
  3. Изморозь является предпосылкой повышенной влажности в закрытом помещении. Из-за этого в нем образуется грибок и плесень. Стены сыреют, темнеет штукатурка, краска отстает от основания. Ржавчиной покрываются инструменты и оборудование. Страдает и авто: коррозия портит контакты, разъедает днище и кузов.
  4. Довольно часто мужчины ночуют в гараже. В холодном и сыром помещении находиться крайне некомфортно и вредно для здоровья. После проведения утепления входной группы в гараже можно выполнять различные работы в условиях зимы, практически не тратя средства на отопление помещения.

Определившись с тем, что ворота в гараж нужно утеплять, необходимо ознакомиться с правилами выполнения этого процесса.

Принципы утепления гаражных ворот

Чтобы провести теплоизоляцию гаража качественно, необходимо придерживаться определенных норм, которые установлены для работы с каждым конкретным материалом. Не следует забывать и о соблюдении технологии проведения ремонтных и строительных работ.

Планируя теплоизоляцию гаражных ворот, нужно соблюдать такие правила:

  1. Необходимо тщательно просчитать потребность в строительных материалах. Их следует приобретать с запасом в 15-20 % на ошибки и обрезки.
  2. Выбор нужно делать в пользу утеплителя, который имеет минимальный коэффициент теплового расширения, устойчивость к влаге, высокой и низкой температуре.
  3. Теплоизоляцию нужно проводить при положительной температуре воздуха, в отсутствие осадков. Не следует выполнять этот процесс зимой. Холодная сталь обладает плохой адгезией. На ней может образоваться конденсат еще до полимеризации клеящего состава.
  4. Нужно выбирать такую теплоизоляцию, которая отличается тепловой инерцией. Такой материал удерживает тепло внутри помещения, не давая холоду проникнуть извне.

Немаловажное значение имеет и вес теплоизоляции. Материал нужно выбирать самый легкий, чтобы предотвратить деформацию ворот под чрезмерным грузом. Остановимся на вариантах утепления гаражных ворот собственными силами.

Даже самое качественное утепление не даст желаемого эффекта, если между створками и косяком будут большие щели. В сильный мороз достаточно даже мельчайшей нестыковки, чтобы быстро выстудить строение.

Заделать щели в воротах гаража можно такими материалами:

  1. Листовой армированной резиной. Следует выбирать резину, которая обладает максимальной мягкостью. Полосы должны сохранять эластичность даже при экстремально низких температурах. Так прокладки будут обеспечивать герметичность помещения.
  2. Старыми матрацами и одеялами. Эти изделия содержат волокна натурального происхождения. Чтобы избежать появления сырости и преждевременного выхода утеплителя из строя, его нужно обработать гидрофобной пропиткой.
  3. Полосами плотного полиэтилена. Если этот материал сложить в несколько раз, то он приобретает достаточную плотность и упругость. Слои воздуха между полосами будут отличной теплоизоляцией. Но менять полиэтилен придется ежегодно, так как материал быстро теряет презентабельность и целостность.

Определившись со способом заделки щелей, можно переходить к выбору материала для утепления плоскости ворот. Рассмотрим варианты, к которым чаще всего прибегают автолюбители.

Использование минеральной ваты

Делая выбор в пользу материалов этой группы, следует остановиться на базальтовых плитах. При относительно небольшом удельном весе они имеют низкую теплопроводность и сохранение рабочих характеристик при намокании. Но впитывание влаги приводит к значительному увеличению веса каменной ваты. Их рекомендуется покрывать гидроизоляцией, что ведет к увеличению веса и объема ворот. Не стоит забывать и о немалой цене плит из базальтового волокна.

Маты приклеиваются к створкам ворот специальным клеем. После этого поверх теплоизоляции закрепляется полиэтиленовая пленка или клеенка. Поскольку эти материалы не отличаются достаточной прочностью, проводится их обшивка водостойкой фанерой, ДВП или ОСП. Все это добавляет веса воротам. Выходом является обустройство роликовой системы направляющих и дополнительных фиксаторов по верху створок.

Утепление ворот пенопластом

Пенопласт является самым популярным материалом, который используется для теплоизоляции жилых, административных и хозяйственных строений. Он обладает небольшим удельным весом и низкой теплопроводностью. Пенопласт имеет доступную стоимость, с ним легко и просто работать. Немаловажным фактором является и то, что плиты устойчивы к влаге, грибку и плесени. Современные технологии значительно увеличили огнеупорные свойства этого материала.

Чтобы снизить вес теплоизолирующего слоя, пенопласт следует приклеивать к створкам на жидкие гвозди или каучуковый клей. Неизбежные щели заполняются обрезками плит или монтажной пеной. Несмотря на то что поверхность пенопласта достаточно прочная и плотная, ее необходимо обшить твердыми плитами. Для этого подойдет фанера или пластик.

Утепление ворот монтажной пеной

Пенополиуретан (пеноизол) является отличным теплоизолирующим материалом. Он устойчив к открытому огню и влаге. На его поверхности и в массиве никогда не появится плесень и грибок. Считается, что для нанесения пены на ворота нужно приглашать бригаду со специальным оборудованием. Это дорого и долго. Намного проще купить монтажную пену в баллонах и выполнить утеплительные работы самостоятельно. Для того чтобы обработать ворота с габаритами 400 х 200 см потребуется всего 10 баллонов монтажной пены. Важным достоинством такого решения является то, что после полимеризации монтажную пену не нужно обшивать твердыми плитами. Ее поверхность достаточно прочная, чтобы выдержать сильное давление и случайные удары. Чтобы утепленные монтажной пеной створки ворот выглядели презентабельно, их нужно покрасить акриловой краской.



Применение фасадной штукатурки

Речь идет о смеси, в состав которой входят полимеры и пластификаторы. Раствор наносится на створки с помощью стального шпателя. Застывший состав имеет малый удельный вес и очень низкую теплопроводность. Проникая во все полости, раствор устраняет все мостики холода. Наличие в составе смеси пластификаторов делает ее устойчивой к вибрации и ударам. После того как раствор застынет, проводится шлифовка и полировка поверхности. Окончательное укрепление штукатурки проводится путем наложения монтажной сетки и окрашивания устойчивой к внешним факторам акриловой краской.

Заключение по теме

Теплоизоляция гаражных ворот позволит создать в строении комфортный микроклимат. Это важно не только для сохранности имущества, но и для здоровья самого автолюбителя. Для того чтобы утеплить гаражные ворота, не нужно приглашать специалистов. Все, что нужно, — это желание и время. Результаты проделанной работы будут заметны сразу: гараж станет местом, где будет хорошо и удобно проводить время.

garazhov.ru

Ворота для гаража своими руками

Так как гараж без устройства ворот лишен всякого смысла, к их возведению необходимо подходить с должной ответственностью. Наибольшей популярностью в нашем регионе пользуются распашные ворота, о них мы поговорим подробнее в статье. Как сделать ворота для гаража своими руками? Есть несколько способов, но для начала давайте рассмотрим существующие варианты ворот.

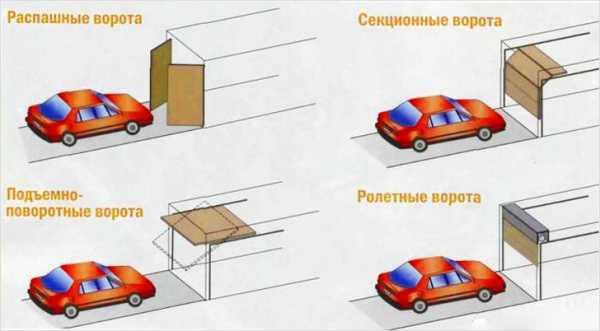

Варианты гаражных ворот

 Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

  • Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
  • Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
  • Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
  • Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
  • Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.
Распашные Роллетные Подъемно-секционные

Особенности изготовления разных видов ворот для гаража

Особенности изготовления

На сегодняшний день самыми востребованными гаражными воротами являются распашные. Приобретя предварительно стальные листы, профили и уголки, такой конструктивный элемент гаража можно изготовить без сторонней помощи от начальной до завершающей стадии. Предварительно разработав конструкцию ворот и их размеры, можно выполнить входное изделие, исходя из собственного видения решения задачи.

Если собственник гаража имеет некоторые инженерные навыки или знаком с азами механики, он может попробовать самостоятельно соорудить подъемно-поворотные ворота. Сейчас на рынке такой товар предлагается уже в собранном виде. Остается лишь приобрести готовые ворота и согласно инструкции установить их в гараже.

Наибольше хлопот может принести попытка собственными руками установить ворота подъемно-секционные. Они сложно монтируются и требуют больших финансовых затрат. Кроме того, из-за сложности механизма неизвестно удастся ли произвести все монтажные работы так, чтобы ворота работали надлежащим образом. Поэтому если выбор пал именно на такой конструктивный элемент гаража, лучше так же как и в вышеприведенном случае сделать индивидуальный заказ на производство или приобрести готовое изделие.

Проектирование гаражных ворот

Чертеж распашной конструкции

Ворота для гаража представляют собой строительное изделие, которое состоит из множества конструктивных элементов со своими размерами, массой и технологией монтажа. Поэтому перед тем как сделать гаражные ворота распашного типа, которые выбраны в качестве примера, нужно проделать основательные проектные работы. Можно на листах формата А4 набросать упрощенные эскизы или сделать полноценный проект с чертежами и спецификацией.

Как правило, на начальной стадии нужно определиться с размерами ширины и высоты ворот. Ширина воротной гаражной конструкции в своих минимальных размерах должна быть больше идентичного размера автомобиля на 0,6 м. В практике чаще всего встречаются ворота шириной до 3 м. Рациональный и максимально допустимый размер этого параметра должен быть равным 5,0 м.

Высота ворот для гаража также должна исходить от габаритных размеров машины. В практике она превышает отметку в 2,2 м. Для гаража, приготовленном для малолитражного автобуса, высота ворот немного больше и достигает 2,5 м.

Обратите внимание! При проектировании ширины ворот для гаража надо взять во внимание, что воротная рама до близлежащей стены должна быть на расстоянии 0,8 м и больше.

Конструкция распашных ворот согласно проекту будет состоять из рамы, которая является контуром по периметру воротного проема для въезда автомобиля, и 2-х створчатых изделий, закрепленных на петлях. Для рамы лучше всего применить уголок стальной с шириной полки 65 мм. Для усиления створчатого каркаса лучше всего применить стальной профиль прямоугольного сечения или тот же уголок, но с шириной полки 50 мм.

Затем конструкцию с внутренней стороны зашивают листовым стальным прокатом толщиной до 3 мм. Петли нужны будут внешние усиленного типа. Исходя из спецификации материала, составленной на основе размеров конструктивных элементов ворот, в магазине строительных материалов приобретается нужное количество материала и изделий.

Обратите внимание! Чертежи ворот для гаража должны входить в проектный узел, разработанный для строительства всего гаража в целом.

Изготовление рамы ворот

Изготовление рамы

Все работы по установке гаражных ворот должны начинаться с изготовления рамы, которая будет стоять по периметру въезда в помещение дома для автомобиля. Ее нужно начать сооружать параллельно с вытягиванием фронтальной стены. После того как высота кладки достигнет высоты 0,5 м, строительные работы перебросить на установку ворот, после чего возведение стен можно продолжать.

Для устройства рамы нужно приготовить стальные уголки с шириной полки 65 мм, полосы стального листа шириной приблизительно 30 мм и толщиной около 3 мм. Кроме того, чтобы раму надежней закрепить в проеме ворот, должны быть под рукой заготовки стального арматурного проката. Для работы понадобятся следующие инструменты: аппарат газовой или электродной сварки, угольник, болгарка, уровень и рулетка. В состав гаражной рамы будут входить внутренний и наружные элементы.

Этапы работ:

  • Сначала с помощью болгарки из уголка нарезается 8 заготовок разной длины. Размеры 4-х деталей должны иметь длину, соответствующую ширине воротного проема, а 4 фрагмента должны равняться его высоте. Отрезки могут соответствовать расчетным значениям или же на 0,1 м превосходить их. Во втором случае – сторону уголка, которой предназначено внутреннее расположении по отношению к проему можно зарезать согласно чертежу, а внешние поверхности и части, заходящие в стену, оставить в виде полосок, выходящих за нужные размеры по обе стороны на 50 мм. Также можно подрезать их под угол – это сделает сварку в перспективе более удобной.
  • Найдя ровное место, фрагменты уголков укладываются на него строго под тупым углом. Ровно ли уложены детали – проверяется уровнем, наличие 90º между отрезками проверяется угольником.
  • Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более
  • Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более красиво, но, учитывая уменьшение периметра свариваемых частей – менее надежно.
  • Так как створки должны прилегать к раме вплотную, после сварки с помощью шлифовального круга болгарки удаляются все образовавшиеся наросты.

Обратите внимание! Если при работах со сваркой деталь отходит в сторону, эту проблему можно решить при помощи рычага, который представляет собой кусок уголка. Приварив его в необходимом положении, можно сориентировать деталь рамы в нужном направлении.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

  • Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
  • Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
  • Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Изготовление воротных створок

Сварка полотна

Для створок применяется листовая сталь, надежность которой определяет толщина материала от 2 мм. Этапы работ:

  • Из листового проката вырезаются 2 полотна различной ширины и одинаковой длины. По высоте полотна должны выходить за края гаражного проема на 30 мм. Одно полотно створки должно уступать ширине каркаса 10 мм, другое – превосходить на 20 мм.
  • Приварка полотен к каркасу имеет следующие особенности: в нижней и верхней точке полотна должны выходить за края на 20 мм, створка, которая в плане очереди будет всегда открываться второй, должна быть уже полотном от каркаса на 10 мм, немного не доходя до края. Благодаря этому вторая створка будет плотно приставать к первой. Ко второй створке полотно приваривается таким образом, что ее пределы на 20 мм больше краев каркаса.
  • Затем привариваются наружные петли усиленного типа. Нижняя часть детали крепится сваркой к гаражной раме, верхняя же приваривается к створке ворот. Для укрепления петель на них можно прикрепить сваркой металлические полоски и арматурный отрезок. Обычная полоска из металла толщиной 6 мм изгибается посредине, накладывается на верхнюю часть петли с притыком к створке и приваривается. Арматурный отрезок прихватывается сваркой с внутренней стороны.

Обратите внимание! Перед установкой изготовленной конструкции на свое постоянное место пребывание, ворота ложатся на горизонтальную поверхность створками к небу, чтобы сделать внимательную ревизию проделанной работы. Если есть небольшие огрехи или створки плохо открываются, недочеты устраняются.

Проверка конструкции

Во время проведения сварки металлическое полотно имеет привычку съезжать с намеченного места. По этой причине вначале следует соединить полотно временной сваркой со створкой в угловых точках и в районе середины, после чего можно смело приваривать весь лист с шагом 0,1 м. На конечном этапе работы предварительная сварка удаляется для лишения возможности листам менять форму.

Установка ворот

Установка

Как было ранее сказано, установка гаражных ворот производится параллельно с возведением стен. Когда кладка выложена на 0,5 м, ворота монтируются в намеченное пространство. Сначала устанавливаются внешняя и внутренняя воротные рамы. Выполнить установку в следующем порядке:

  • Первым делом проверяется уровнем вертикальность и горизонтальность конструкции.
  • Обе рамы скрепляются друг с дружкой металлическими полосками шириной 40 мм, которые соединяются с помощью сварки на расстоянии между собой 0,6 м.
  • Затем возобновляется возведение фронтальной стены сооружения с заходом кирпичей в пустой промежуток между обеими рамами. По ходу роста стены рама дополнительно срастается с кладкой с помощью арматурных отрезков, которые, с одной стороны, привариваются к раме, с другой – вмуровывается в стеновой переплет. Длина арматуры должна быть около 0,3 м. Таких элементов по вертикали нужно вмонтировать до 3 единиц.
  • Когда кладка достигнет верхней точки ворот, на них укладывается балка перекрытия.

После окончания всех работ проверяется работоспособность ворот.

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

  • Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
  • Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
  • Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
  • Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
  • По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Обратите внимание! Проделав утепление ворот и гаража в целом, не нужно забывать об устройстве функциональной вентиляции.

Установка запоров и замков

Монтаж замка

На последнем этапе настает время устройства запоров и замков. При самой популярной версии запора внутренняя створка закрывается внутри гаража благодаря вхождению стержней в потолок и пол. Чтобы такой запор работал, в потолке, полу и раме проделываются отверстия на глубину до 50 мм. Вторая створка имеет в наличии замок, который своими выдвигающими стержнями заходит за статично закрепленную створку или вкатывается в отверстия, специально проделанные в каркасе второй половины ворот. Для увеличения надежности с внешней стороны на специально приваренные петли надевается наружный замок.

Но даже установка надежного замка не дает гарантии от проникновения взломщиков в помещения гаража. Всегда можно с помощью болгарки срезать петли или демонтировать створки. Существуют некоторые хитрости, которые смогут повысить шансы оставить собственный автомобиль в нетронутом виде:

  • К каркасу створок в месте крепления петель приваривается кусок уголка. Механизм секрета заключается в возможности захода уголка при закрывании створки в стену приблизительно на 20 мм. Предварительно нужно проделать в кладке свободное место для такой возможности. В этой ситуации уголок будет блокировать снятие створки, цепляясь за гаражную раму.
  • Можно вмонтировать замок типа «паук». Штыри его будут фиксироваться сразу в трех местах: потолке, полу и стене помещения. К такому замку нужен механизм фиксации, который сможет заклинить его в закрытом состоянии. Разблокировать «паука» можно с помощью специально изготовленного ключа.

Одной из основных задач при устройстве таких замков – не потерять ключ, иначе попасть в помещение гаража станет невозможным и для хозяина автомобиля.

Самостоятельно изготовить ворота для гаража можно за очень короткое время, о чем свидетельствует видео, на котором показаны все этапы проведения строительных работ.

Видео

Рекомендуем посмотреть видео об установке запоров и замков в гараже:

Последняя редакция: 29.05.2015 Автор: Врубель Ярослав Григорьевич

kaksdelatgarazh.ru

Гаражные ворота своими руками: изготовление и установка

Ворота для гаража – конструкция дорогостоящая, поэтому всё больше автовладельцев стремится собрать и установить ее собственными силами. Методика изготовления ворот для гаража своими руками не так сложна, как может показаться сразу, и если точно следовать инструкции, «жилище» для машины получит надежную защиту. Но сначала рассмотрим, какие бывают вариации гаражных входных групп.

  1. Распашные. Наиболее простая конструкция, которая не требует дорогих материалов и большого времени на монтаж. Рамку для нее создают из стального уголка, створки – из пластов железа. Эксплуатация ворот незамысловатая, зато степень надежности – высокая.
  2. Откатные. Их главной деталью является створка, параллельно перемещающаяся вдоль гаражной стены. Мало кто делает такие врата своими руками, поскольку они требуют выполнения множества тонких работ. Для полного раскрытия конструкции нужно свободное место.
  3. Подъёмно-секционные. Это полотно из преломляющихся секций, основанное на пружинном механизме и передаточных направляющих. Заходит оно под потолок. Создать эти ворота в домашней обстановке практически нереально.
  4. Подъёмно-поворотные. Подобные врата представлены створкой, которая при открытии идет к потолку и фиксируется параллельно полу. За движение ворот отвечают направляющие и механизм шарнирно-рычажного типа. Их достоинством считается ненадобность свободного пространства внутри гаража и перед ним.
  5. Роллетные ворота. Редко встречающаяся конструкция, которая не получила распространения из-за слабой надежности. Она имеет вид алюминиевых пластин, которые аналогично рольставням собираются в короб под потолком. Роллеты можно поставить на охраняемых объектах и в теплом гараже.

Распашные ворота самые популярные среди автомобилистов

Современные автолюбители предпочитают распашные ворота, ведь для гаража своими руками их создать легче всего. Накупив стальных листов, уголков и профилей, хозяин сможет без привлечения помощников создать конструкцию полностью. Другие виды ворот при желании также можно изготовить дома, но свои достоинства они проявляют только в регионах с теплыми погодными условиями.

Однако если так уж хочется защитить гараж подъёмно-секционными или поворотными конструкциями, следует позаботиться об отоплении в помещении. В противном случае на сильном холоде рычажные механизмы и направляющие замерзнут. Мы предлагаем сделать самостоятельно распашные ворота, поэтому подробно распишем их изготовление, монтаж и оснастку замками.

Чертеж гаражных ворот

Создание входной конструкции начинается с разработки проекта. Чертеж делают на бумаге с указанием размеров и материалов. Сначала хозяину рекомендуется определиться с шириной и высотой будущей конструкции. Минимальное значение первого параметра должно быть таким, чтобы расстояние от машины по обеим сторонам до рамы ворот достигало 30 см или было больше. Максимум ширины – 5 м, но стандартная ширина ворот варьируется в пределах 2,5 – 3 м. Такое пространство делает въезд в гараж комфортным.

Пример чертежа гаражных ворот

Подбирая ширину гаражных ворот, следует учесть расстояние между рамой и перпендикулярно стоящей стеной. Ему должно отводиться как минимум 80 см.

Высоту конструкции рассчитывают по размеру «железного коня». Для микроавтобуса требуется проём 2,5 м. Обычному автомобилю хватает 2 – 2,2 м. Во избежание несостыковок с планом гаража опытные мастера советуют создавать эскизы ворот в момент проектирования помещения.

Конструкция ворот, которые мы сделаем для гаража своими руками, состоит из нескольких элементов:

  • листовое железо;
  • две створки на петлях;
  • рама для обрамления гаража.

Изготовление рамы требует покупки стального уголка 65 мм, петли желательно взять усиленные. Каркас создадим из прямоугольного стального профиля и обошьём железным полотном толщиной 3 мм. Количество стройматериалов рассчитаем согласно размерам будущей конструкции.

Рекомендуем к просмотру данное видео, в котором получите ответы на многие интересующие вопросы:

Изготовление рамы гаражных ворот

Изготовление рамы для гаражных ворот — очень важный процесс!

Работы по созданию ворот для гаража своими руками начинаем с изготовления рамы. Удобнее всего ее делать в ходе сооружения фронтальной стены. Как только кладка достигнет полуметровой высоты, ставим каркас и продолжаем выкладку. На изготовление рамы потребуются материалы и оборудование:

  1. уголки стальные – 65 мм;
  2. куски стального арматурного прута;
  3. болгарка со сварочным аппаратом;
  4. угольник, измерительная лента, уровень;
  5. стальные полоски шириной 3 см и толщиной 4 мм.

Создаём раму для гаражных ворот поэтапно. Сначала разрежем уголок на 8 частей. 4 отрезка должны совпадать с шириной проёма, другие 4 куска – с высотой. Уголок рассекаем ровно с точным соблюдением расстояния или делаем 10-сантиметровый запас. Во втором случае сторону уголка, предназначенную для внутренней части проёма, вырезаем по размеру. По сторонам внутри и снаружи стены оставляем сверху и снизу 5-сантиметровые полоски либо срезаем их углом. Такой подход обеспечит удобную сварку полос.

Изготовление рамы гаражных ворот

На втором этапе выкладываем заготовки уголков на ровной поверхности и измеряем углы на предмет соответствия 90 градусам. В ходе работ регулярно контролируем этот параметр угольником.

Третий этап – сварка уголков до получения каркаса. Тут можно поступить по-разному:

  1. Наложить края уголков внахлёст и соединить их.
  2. Срезать край углом и сварить детали, но это соединение не такое прочное, как первое.

Отклонившийся в сторону уголок поправляют при помощи рычага, который является куском уголка. Приваривая его в нужном положении, деталь рамы ориентируют в запланированном направлении.

С наружной стороны рамки осторожно счищаем излишки сварки и приступаем к выполнению следующих работ.

Изготовление каркаса для створок

Изготовление каркаса для створок

Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:

  1. Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
  2. Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
  3. Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.

Изготовление створок ворот

На створки для ворот, которые мы делаем для гаража своими руками, потребуется стальной лист толщиной не меньше 2 мм. Поступаем с ним следующим образом. Вырезаем два полотна высотой на 4 см больше длины гаражного проёма, но ширину делаем разной. Одна створка должна быть на пару сантиметров меньше ширины рамы, другая – на 2 см больше.

На первой схеме расположения створок ворот из профнастила или дерева.
На второй схеме расположения створок ворот из стальных листов

Свариваем полотна с каркасом. При этом стараемся, чтобы сверху и снизу полотна вышли за каркас на 2 см. На створке, которая будет открываться второй, полотно не должно касаться края каркаса, пусть 1 см останется свободным. Малый зазор нужен для плотного прилегания этого полотна. Другую створку привариваем так, чтобы она выступила на 3 см за пределы рамы.

Стальной лист скользит при сварке и портит геометрию изделия. Поэтому сначала нужно прихватить уголки и центр полотна, затем точечно и с соблюдением расстояния 10 – 15 см приварить лист полностью. Во избежание деформации сварку по углам срезают.

Петли гаражных ворот

Наконец, привариваем петли. Низ деталей крепим к раме ворот, верх – к открывающемуся полотну. Усиливаем крепление путём наваривания металлических полос и вкладки из арматуры. Изгибаем железную полоску толщиной 7 мм и привариваем к верхней части петли и створке. Элемент из арматуры фиксируем изнутри.

Когда конструкция разложена на ровной местности, хозяин сможет проконтролировать правильность выполненных работ и лёгкость перемещения створок. Если оплошностей нет, приступают к установке.

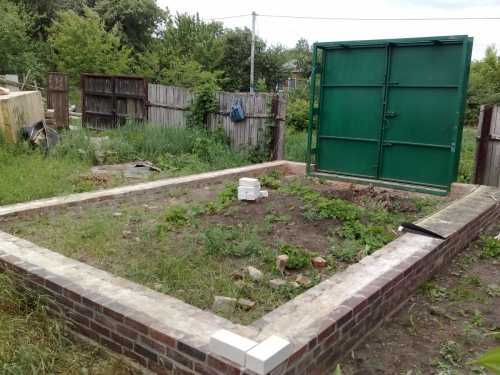

Установка гаражных ворот

Установка гаражных ворот требует аккуратных действий

Сначала поставим внутреннюю и внешнюю рамы ворот. Если гараж только строится, то при наличии передней стены высотой 50 см внедряем конструкцию в проём. Для аккуратного ровного расположения тщательно выверяем вертикаль и горизонталь изделия. Скрепляем рамы металлическими полосками шириной 4 см, приваривая их к каркасу с промежутком 60 см.

Продолжаем возводить стену, позволяя кирпичам занять место посреди внешней и внутренней конструкций. Попутно внедряем раму в кладку: привариваем 3 арматурных прута длиной около 30 см и монтируем их меж кирпичей непосредственно в шов. Добравшись до верхней части рамы, делаем перекрытие из бетонной или металлической балки. Далее проверяем работу ворот, которые мы сделали для гаража своими руками – створки должны легко открываться и закрываться.

Установка замков и запоров на гаражные ворота

Запор — фиксатор для гаража

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Надёжным вариантом замка считается «паук». Его штыри закрепляются в полу, стене и потолке гаража. Замок дополняют фиксирующим механизмом, который заклинивает его в закрытом виде. Для разблокировки «паука» потребуется специальный ключ.

Утепление гаражных ворот

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

  1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
  2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
  3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
  4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
  5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.



zaborlike.ru

как сделать правильно чертёж и виды конструкций

Каждый автовладелец должен иметь гараж. Те, кто проживает за городом, возводят подобные постройки самостоятельно. Стены здания могут быть выполнены из блоков или же кирпича. Однако самая важная деталь постройки – ворота. Именно они обеспечивают сохранность транспортного средства. Конструкции различных гаражных ворот имеют свои преимущества и недостатки. Какую систему установить, выбирает автовладелец.

Конечно, конструкция ворот зависит еще от свободного пространства и возможностей помещения. Для многих самое простое решение – это приобрести уже готовые ворота и установить их. Но при желании можно изготовить их самостоятельно. При этом конструкцию можно «подогнать», учитывая особенности постройки. Гаражные ворота, изготовленные своими руками – это гарантия высокого качества и надежности.

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Чертежи гаражных ворот

Начинать изготовление гаражных ворот своими руками нужно с составления чертежа. Изготовить проект можно самостоятельно. В этом нет ничего сложного. Для этого стоит нарисовать эскиз и указать все необходимые размеры.

Прежде всего стоит выбрать подходящий размер конструкции. Минимальная ширина гаражных ворот должна быть на 60 сантиметров больше ширины транспортного средства. Это нужно для того, чтобы с левой и с правой стороны от корпуса автомобиля оставалось не менее 30 сантиметров. Чем больше это расстояние, тем проще будет осуществлять въезд. Максимальная ширина не должна превышать пяти метров. Делать въезд шире нет смысла. Обычно гаражные ворота делают шириной от 2 с половиной до 3 метров. Также при выборе ширины конструкции стоит учесть, что от рамы до перпендикулярной стены должно оставаться расстояние в 80 сантиметров.

Высота конструкции зависит от размеров транспортного средства. Обычно этот показатель составляет 2–2,2 метра. Если же в гараже будет парковаться микроавтобус, то высоту гаражных ворот можно сделать два с половиной метра.

При составлении чертежа стоит рассчитать количество необходимых материалов. Рассмотрим классический вариант распашных ворот. Конструкция будет состоять из рамы, обрамляющей въезд в гараж, и двух створок с петлями. Раму следует изготавливать из стальных уголков не менее 65 миллиметров. Для изготовления каркаса конструкции можно использовать стальной профиль прямоугольной формы или же уголки. После этого готовый каркас нужно будет обшить листовым металлом, толщина которого составляет 2–3 миллиметра. А вот петли стоит устанавливать наружные усиленные. Количество необходимого материала следует рассчитывать исходя из готового чертежа конструкции.

Что нужно для изготовления распашных ворот

Итак, как сделать гаражные ворота своими руками. Прежде всего нужно подготовить все необходимые материалы и инструменты. Для изготовления конструкции требуется:

  1. Стальные уголки.
  2. Листовое железо.
  3. Профили стальные.
  4. Арматурные пруты.

Конструктивные особенности и размеры изделия можно спланировать. Делать это лучше на этапе проектирования всей постройки.

Как сделать раму

Изготовление гаражных ворот своими руками стоит начинать с рамы, обрамляющей въезд. Начинать ее изготовления стоит при возведении фронтальной стены. Устанавливать конструкцию следует при 50% готовке стен.

Чтобы сделать раму, нужны:

  1. Уголки 65 миллиметров из стали.
  2. Полосы стальные шириной 2–3 сантиметра и толщиной в 0,3–0,4 сантиметра.
  3. Арматурные пруты.
  4. Сварочный аппарат.
  5. Уровень.
  6. Угольник.
  7. Рулетка.
  8. Болгарка.

Состоит рама из наружной и внутренней части. Для начала стоит нарезать уголки. Должно получиться по 4 отрезка, длина которых равна высоте проема, и 4 отрезка, равных по длине ширине проему. Отрезать уголки нужно ровно. Можно отрезать с запасом в 10 сантиметров. Ту часть уголка, которая будет располагаться внутри конструкции, следует вырезать равной размеру проема. На тех частях, которые будут располагаться внутри и снаружи стены, можно оставить полоски по 5 сантиметров снизу и сверху. Также можно срезать их углом. В дальнейшем их будет удобно сваривать.

После этого отрезки уголков нужно разложить на ровную поверхность. Все углы необходимо тщательно измерить. Угол должен быть 90°. Это следует постоянно контролировать при помощи угольника. Уголки необходимо сварить между собой. В итоге должен получиться каркас. Соединение внахлест будет более прочным. Поэтому в процессе изготовления уголки следует наложить друг на друга, а затем наварить. После этого с наружной стороны стоит убрать все огрехи сварки.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

  • Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
  • Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
  • Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

vhod.guru

Как сделать гаражные ворота своими руками

Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

  1. Виды гаражных ворот: какие лучше
  2. Изготовление гаражных ворот своими руками
  3. Некоторые секреты защиты гаражных ворот от взлома
  4. Гаражные ворота своими руками: видео



Виды гаражных ворот: какие лучше



Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.




Изготовление гаражных ворот своими руками



Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.



Чертеж гаражных ворот



Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.




Изготовление рамы гаражных ворот



Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

  • Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

  • Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
  • Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.


Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

  • На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.



Изготовление каркаса для створок



Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

  • Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.

  • Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
  • Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.



Изготовление створок ворот



Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

  • Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
  • Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на  1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала  следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

  • Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.



Установка гаражных ворот



Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.



Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.



Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.


Некоторые секреты защиты гаражных ворот от взлома



Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

  1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
  2. Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.



Гаражные ворота своими руками: видео

strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
