Технология ушп – технология строительства своими руками (пошаговая инструкция), правильное устройство, расчёт, выбор материалов (утеплитель) и другие особенности

Содержание

Что такое ушп фундамент: подробное описание

С целью улучшения технических показателей, снижения затрат, повышения энергоэффективности возводимых объектов, в строительной отрасли внедряются прогрессивные технические решения и технологические приемы. Одна из таких новинок – УШП фундамент, технология возведения которого очень распространена за рубежом. Новый метод сооружения фундаментных основ внедряется при возведении частных домов, коттеджей. Он обладает комплексом преимуществ, однако имеются у утепленной шведской плиты минусы. Рассмотрим конструкцию УШП основы и технологию возведения.

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

  • коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
  • теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
  • усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
  • нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
  • несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.
Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Согласно требованиям, в соответствии с которыми сооружается УШП фундамент, технология предусматривает поэтапное возведение. Основание на небольшую глубину погружается в почву, затрудняя ее замерзание. В результате сохраняется целостность фундамента на грунтах с повышенной концентрацией влаги.

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

  • утеплить цельную плиту фундамента;
  • предотвратить образование трещин;
  • обеспечить благоприятную температуру помещения;
  • разместить канализационные коммуникации, водопровод, электрокабеля;
  • сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

  • размер фундаментной базы;
  • особенности конструкции;
  • специфику использования;
  • схему пространственного армирования;
  • количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

УШП фундамент – чем вызвана необходимость его обустройства

Несмотря на освоение новых нефтяных месторождений, увеличение объемов добычи твердого топлива и природного газа, цены на указанные энергоносители постоянно растут. Резкое возрастание стоимости невозобновляемых источников энергии затронуло строительную сферу, послужило толчком к созданию энергонезависимых строений. Для уменьшения теплопотерь недостаточно теплоизолировать стены, крышу, оконные проемы. Требуется новый подход.

Плиты при закладке располагают по размеру в зависимости от месторасположения

Он реализован в утепленной шведской плите, которая позволяет:

  • минимизировать потери тепловой энергии;
  • создать благоприятные условия проживания;
  • предотвратить образование сырости, развитие плесени.

Именно с этими моментами связана целесообразность его возведения. Конструктивные особенности УШП фундамента позволяют обеспечить в помещении комфортную температуру, не насыщая дом дорогостоящим оборудованием для обогрева. Утепленная шведская плита гармонично вписывается в концепцию энергосберегающего строения с уменьшенным объемом потребления энергии.

Когда возводят УШП фундамент

Учитывая сложность многослойной конструкции и повышенный объем затрат на ее сооружение, отдают предпочтение утепленной шведской плите, в конкретных ситуациях:

  • проживание в климатических зонах с пониженным уровнем зимних температур, а также повышенной влажностью почвы в осенний и весенний период. Многослойная конструкция устойчива к морозному пучению, препятствует значительным тепловым потерям;
  • желание владельца будущего строения отапливать здание нетрадиционным методом – с использованием водяных магистралей обогрева. Они располагаются внутри многослойной фундаментной плиты и передают тепловую энергию от носителя на всю поверхность основания;
  • строительство здания на проблемных почвах. УШП фундамент можно возводить на любой почве. Многослойная конструкция, усиленная стальной арматуры и залитая прочным бетоном, сооружается на почвах с повышенной концентрацией песчаных частиц, глинистых включений, торфа;
  • возведение малоэтажных зданий высотой не более 9 м. Прочность бетонной базы обеспечивает устойчивость бревенчатых срубов, строений каркасного типа, а также построек из пустотелых панелей. Для принятия решения, в случае необходимости, следует сделать прочностной расчет.
УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев

Определяясь с конструкцией фундаментной основы, следует тщательно проанализировать все факторы.

УШП фундамент – преимущества и слабые стороны

Каждая из применяемых в строительной отрасли технологий имеет свои положительные стороны и отрицательные моменты. Не исключение и цельная плита УШП. Рассмотрим ее преимущества и недостатки.

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:

Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов
  • возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
  • отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
  • уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
  • предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
  • возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
  • оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
  • универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
  • равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
  • поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
  • уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий.  Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

  • сложность ремонта и доступа к инженерным сетям;
  • отсутствие в здании с УШП плитой цокольного помещения;
  • необходимость выполнения проектных работ и тепловых расчетов;
  • уменьшенная высота фундаментной базы;
  • проблематичность сооружения фундамента на наклонной площадке;
  • уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

  • компоненты для приготовления бетона;
  • геотекстильная ткань;
  • листовой пенополистирол;
  • стальные прутки;
  • проволока для вязания;
  • комплект оборудования для обогреваемого пола;
  • трубы для прокладки коммуникаций;
Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить
  • песок и щебень для подушки;
  • доски для опалубки;
  • бетономешалка;
  • лопаты;
  • правило;
  • вибратор для бетона;
  • уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

УШП фундамент – технология возведения

Технология предусматривает выполнение следующих этапов:

  1. Земляные мероприятия.
  2. Обустройство дренажной системы.
  3. Прокладку инженерных сетей.
  4. Сборку опалубки.
  5. Засыпку щебнем.
  6. Укладку теплоизоляции.
  7. Усиление арматурой.
  8. Сборку магистралей обогреваемого пола.
  9. Заливку бетона.

Каждый из этапов имеет свою специфику.

Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства

Специфика самостоятельного выполнения работ

Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:

  1. Произведите разметку периметра, очистите площадку.
  2. Удалите плодородный слой грунта толщиной 0,3–0,4 м.
  3. Подготовьте песчаную подушку толщиной 20 см.
  4. Уложите дренажные трубы для осушения участка.
  5. Постелите геотекстильную ткань.
  6. Произведите монтаж инженерных коммуникаций.
  7. Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
  8. Установите опалубку по контуру будущего основания.
  9. Уложите двумя слоями листовой пенополистирол.
  10. Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
  11. Выполните монтаж отопительных магистралей.
  12. Проверьте воздухом герметичность теплового контура.
  13. Забетонируйте контур обогрева бетоном марки М400.
  14. Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
  15. Увлажняйте бетонный массив для сохранения влаги.

После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.

Финансовая сторона вопроса

Определяя общий объем затрат, следует просуммировать все расходы:

  • цены на стройматериалы;
  • расходы на транспортировку;
  • заработную плату рабочих.

Расчет сметной стоимости выполняйте, руководствуясь проектной документацией. Объем затрат зависит в основном от толщины основы и ее площади. Благодаря повышенной теплоэффективности, затраты окупятся в процессе эксплуатации.

Подводим итоги

Специальная публикация нашего портала предназначена для застройщиков, принимающих решение по типу фундаментного основания. Мы постарались популярно ответить на вопросы, какое имеет многослойное основание устройство, что такое УШП фундамент. Энергосберегающая фундаментная основа способна поддерживать комфортную температуру внутри помещения при минимальном объеме затрат на ее сооружение. Самостоятельное возведение многослойной теплоизолированной плиты требует определенных навыков. Помощь специалистов поможет избежать ошибок.

pobetony.expert

УШП фундамент: технология

Наиболее подробно описан УШП фундамент производителем экструдированного пенополистирола Технониколь. В инструкции учтены требования СП 21.13330, пожаробезопасности, СанПиН. Однако при самостоятельном изготовлении утепленной шведской плиты имеются нюансы, которые будут рассмотрены ниже.

Какие материалы необходимы для УШП?

Смета теплоизолированной плиты позволит скорректировать бюджет строительства. Поэтому необходимо изготовить ее своими силами, чтобы привезти в пятно застройки все необходимое с минимальными транспортными расходами. Для УШП застройщику понадобятся материалы:

  • пенополистирол высокой плотности марок XPS, ЭППС либо Carbon ECO SP от Технониколь
  • L-образные модули такого же качества для несъемной опалубки плиты
  • арматура для сеток А400 периодического сечения 12 – 14 мм
  • полиэтиленовая пленка толщиной 0,15 – 0,20 мм
  • доска обрезная толщиной 4 см
  • бетон от В25, нормальной проницаемости W4 с морозостойкостью F100
  • полипропиленовые (P-PE или PEX), полиэтиленовые трубы для контуров обогрева
  • скотч двусторонний для стыковки полиэтилена
  • фиксаторы ФС-30 либо ФС-40 для обеспечения нижнего защитного слоя
  • ГП пластины с шипами для фиксации утеплителя
  • защитная гофра, в которой укладывается теплый пол
  • нерудный материал для подстилающего слоя (щебень при высоких грунтовых водах, песок на сухих почвах)
  • геотекстиль или дорнит

Внимание: Технология подходит для ровных участков с перепадом высот в пределах 1,5 м. УШП фундамент можно строить на глинистых почвах, при высоком УГВ. Однако пылеватые пески придется дополнительно усиливать специальными способами, на торфе необходимо уплотнение грунта вертикальным дренажом с подгрузкой пятна застройки песчаной насыпью.

Конструкция ребристой утепленной плиты

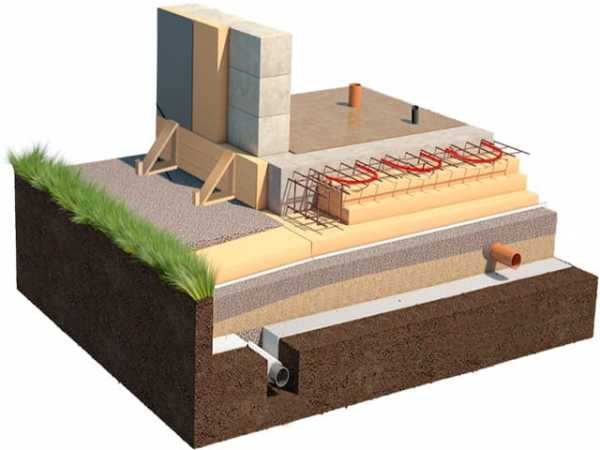

В классическом варианте оснащенный ребрами жесткости, направленными вниз, УШП фундамент имеет следующую схему:

  • подстилающий слой 40 – 60 см с вмонтированными в него кольцевыми, пристенными дренами
  • гидроизоляция – два слоя полиэтилена
  • теплоизоляция – сплошной нижний слой, разряженный верхний пояс с учетом расположения ребер жесткости
  • армопояса – две сетки из рифленых арматурных стержней + каркасы в ребрах жесткости
  • коммуникации – вмурованные трубы канализации, ХВС, контуры теплого пола

Внимание: Вся конструкция заливается бетоном, технология позволяет получить теплый пол по грунту без дополнительных затрат на стяжку. За счет ребер жесткости можно снизить толщину плиты в средней части.

Пошаговая инструкция по изготовлению

Технология, по которой изготавливается УШП фундамент, подходит, как для коттеджей круглогодичного проживания, так и садовых, дачных домиков. Это обусловлено тем, что для жилищ в периодическим обогревом для ликвидации морозного вспучивания подошву здания приходится утеплять в любом случае. Для дачи теплый пол обычно оставляют, чтобы помещения нагревались быстрее во время зимнего отдыха. В садовых домах в дополнительном обогреве нет необходимости, так как здание не отапливается, зимой не используется.

Разметка

Технология вынесения натурных осей предельно простая. Необходимо очертить по грунту контуры котлована (+ 2 м с каждой стороны), установить обноски, натянуть по ним шнуры, необходимые для монтажа опалубки. Преимуществом обносок в сравнении с колышками являются:

  • П-образная конструкция выставляется, нивелируется в горизонтальной плоскости один раз
  • при необходимости (земляные работы) шнур снимается, позже устанавливается на место без дополнительных регулировок

Внимание: Отступ 2 м необходим для укладки дренов, которыми либо понижается УГВ (кольцевой дренаж), либо удаляется верховодка (пристенный дренаж), неизбежно образующаяся при скоплении верхних дождевых, паводковых вод в техногенных зонах подстилающего слоя.

Подушка фундаментная, коммуникации

Необходимость подстилающего слоя из щебня/песка под УШП фундамент обусловлена факторами:

  • на плодородном слое запрещено бетонирование конструкций, поскольку после перегнивания органики чернозем неизбежно просядет
  • щебнем создается отсекающий слой в верхней капиллярной юбке грунта, после чего, становится невозможным подъем почвенных вод к бетонным конструкциям
  • нерудные материалы не содержат глины, вспучиваться не могут, поверхность основания выравнивается ими по горизонтали

Внимание: Для стеновых материалов вреден контакт с землей, поэтому замена пахотного слоя песком в сочетании с ребрами жесткости позволяет приподнять конструкцию над поверхностью.

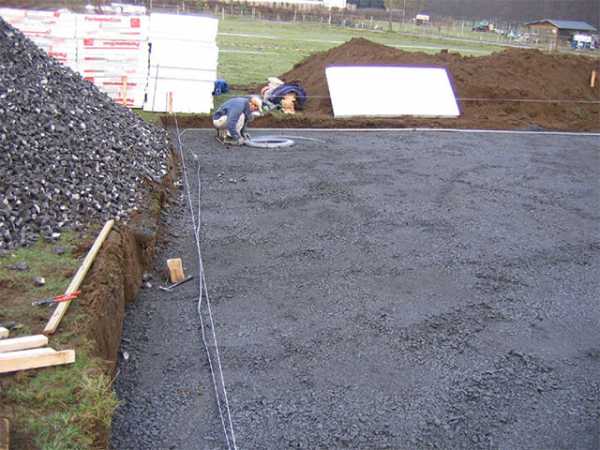

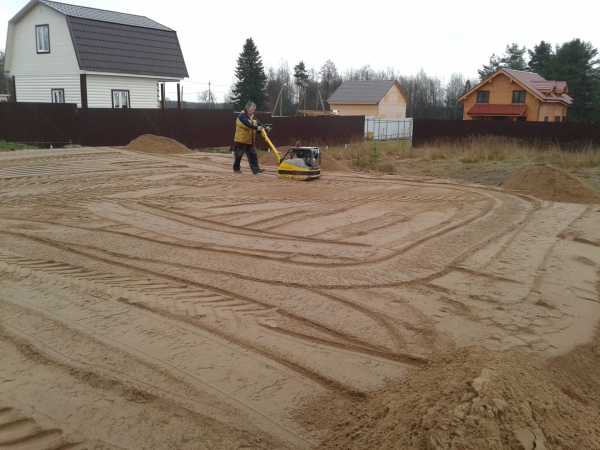

Инертные материалы засыпают слоями 10 – 15 см, трамбуют виброплитой. Щебень укладывается без смачивания, песок предварительно увлажняется. Запрещено проливать песчаную подушку из шланга, так как это может привести к размыванию нижних слоев грунта. Чтобы исключить взаимное перемешивание нерудных материалов с землей, котлован выстилается геотекстилем. Периметр подстилающего слоя больше размера жилища на 0,5 – 1 м с каждой стороны.

На этом же этапе необходимо произвести работы, которые сделать позже будет сложнее:

  • укладка дренов – кольцевой контур, уклон 4 – 7 градусов для самотека, изготавливается из перфорированной щелями гофротрубы в геотекстильном слое
  • ввод коммуникаций – для канализации выкапывается траншея 0,7 – 1,5 м глубины, для водопровода 1,5 – 2,7 м глубины, укладываются трубы, гильзы, соответственно

Электроэнергия, заземление так же могут заводится в коттедж под землей. Глубина траншеи для силового кабеля 0,7 м, заземление заглубляют на 30 см.

Внимание: Если пропустить 32 – 40 мм трубу водоснабжения внутри 110 мм канализационной трубы, это резко повысит ремонтопригодность системы. Для канализации снаружи коттеджа необходим колодец, изнутри ревизии, люки для прочистки.

Теплоизоляция подошвы

Существует две схемы утепления плавающей ребристой плиты. Торцы могут утепляться изначально L-образными элементами либо оклеиваться пенополистиролом после распалубки. По периметру УШП фундамент теплоизолируется одинаково:

  • укладка нижнего слоя без зазоров – щели заполняются монтажной пеной либо листы сразу стыкуются клеевым составом
  • изготовление ребер жесткости – остальные слоя утеплителя укладываются согласно схеме ребер жесткости (ширина от 40 см, проходят под несущими стенами + через 3 м вдоль короткой стены)

В соседних вертикальных рядах разбежка швов обязательна. Плиты экструдера дополнительно фиксируются друг к другу дюбелями с широкими зонтичными головками.

Внимание: Если L-образные элементы монтируются по торцам конструкции сразу, опалубку раздвигают наружу на точно такую же ширину. Чтобы закрепить эти элементы в бетоне, сквозь них пропускают дюбели шляпками наружу.

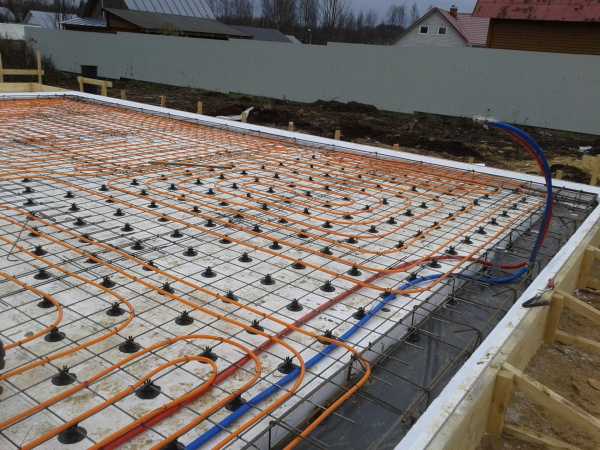

Армирование, «теплый пол»

Для восприятия растягивающих нагрузок УШП фундамент армируется по следующей схеме:

  • ребра жесткости – с учетом защитного слоя бетона укладываются каркасы из 10 – 14 мм арматуры, обвязанные 6 – 8 мм прямоугольными хомутами
  • плита – две арматурных сетки между ребрами жесткости с обвязкой прутков этих пространственных конструкций проволочными скрутками

Внимание: Толщина верхнего защитного слоя должна учитывать диаметр труб контуров теплого пола, которые укладываются на верхнюю сетку. Рекомендуется 5 – 7 см толщина, на которую окажутся утопленными в бетон самые верхние конструкции.

По окончании работ производятся контрольные измерения габаритов плиты, взаимного расположения коммуникаций. Если УШП заказана у сторонних организаций, застройщику должны предоставляться акты скрытых работ.

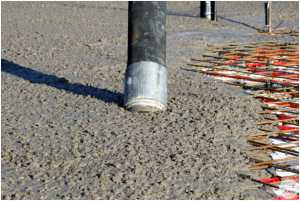

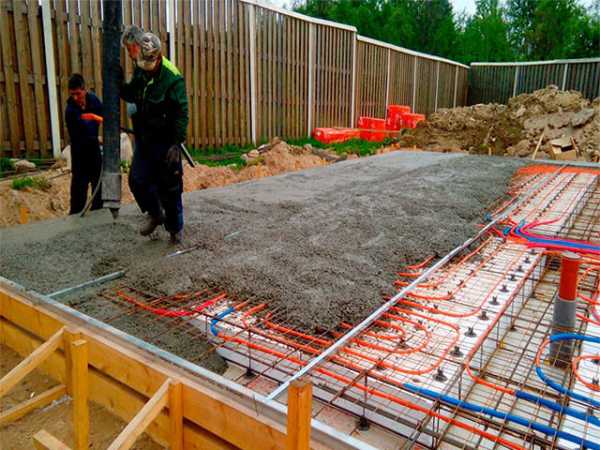

Бетонирование, гидроизоляция

Рекомендуется заливать плиты без рабочих швов, поэтому время между разравниваем, уплотнением отдельных порций бетона не может превышать 1,5 – 2 часа в зависимости от температуры воздуха. Запрещено перемещать бетон внутри опалубки дальше 2 м, так как это способствует разделению фракций наполнителя.

После начала схватывания (бетон не продавливается пальцем) рекомендуется организовать всей поверхности влажный компресс из опилок, стружки, песка, периодически поливаемого лейкой.

Внимание: Распалубка для гидроизоляции доступных поверхностей возможна на 4 сутки в 30 градусную жару без осадков, 16 сутки при температуре + 10 градусов. Обычно используется обмазка битумными, полимерными мастиками, оклеивание двумя слоями гидростеклоизола.

Технология изготовления теплой УШП плиты достаточно простая в самостоятельном применении. Основное внимание следует обратить на расположение узлов ввода инженерных систем, качеству пенополистирола, бетона. Не рекомендуется композитная арматура, имеющая заведомо низкие характеристики по скорости реагирования на усилия расширения, нежели стальные прутки.

fundamentdomov.ru

Утепленная шведская плита: технология, строительство

Постройка любого здания не обходится без монтажа фундамента. Строительные технологии дают широкий выбор конструкций оснований, которые гарантируют экономичность, надежность, долговечность стройки. Один из таких видов фундамента — УШП. Что такое УШП (утепленная шведская плита), обобенности ее конструкции, методика монтажа.


Что такое УШП

В России технология применяется сравнительно недавно, однако, уже успела зарекомендовать себя с положительной стороны. Несмотря на название – шведская, впервые такая конструкция была применена на территории Германии.

Относится к группе малозаглубленных фундаментов – не закапывается ниже глубины промерзания почвы, в отличие от классических видов. Метод неглубокого заложения основания, с применением современной теплоизоляции из пенополистирола существенно сокращает расходы на отопление помещений.

Отличие от обычной монолитной фундаментной платформы — то, что шведская одновременно выполняет функцию основания здания и отапливаемого пола первого этажа. Во избежание промерзания грунта прокладывают пенополистирол высокой плотности.

Утепление теплоизолирующим материалом производится не только под основанием конструкции, утепляется также отмостка, часть боковых стен по периметру. Одновременно с возведением основания монтируются все коммуникации.

Состав

Так как эта система была разработана в европейских странах, пока не появились отечественные строительные нормы и правила ее монтажа. Все застройщики, при проектировании, полагаются на расчеты зарубежных производителей. Конструкция имеет следующее устройство:

  • песчаный слой – исключает деформацию сооружения при перепаде температур или влажности;
  • геотекстиль – предотвращает смешивание слоев грунта, перемещение слоев;
  • утеплитель (пенополистирол высокой прочности) – препятствует промерзанию почвы, сохраняет тепло. В отличие от других утеплителей, пенополистирол не теряет свои свойства при воздействии на него влаги. Пока не существует альтернативных вариантов замены этому материалу;
  • гидроизоляция – защищает бетон от влаги;
  • армированная бетонная плита;
  • утепленная отмостка;
  • несъемный утепленный пояс цоколя;
  • инженерные системы.

По периметру прокладывается кольцевой дренаж, который собирает ливневые стоки и отводит их за пределы территории или собирает в отдельную емкость. Собранную воду можно использовать для бытовых нужд, или она откачивается и выводится с участка ассенизаторской техникой.

Последовательность работ при монтаже

Перед монтажными работам необходимо правильно спроектировать УШП-конструкцию. Расчеты делают на основании проекта каждого конкретного здания, отталкиваясь от этажности, площади, несущей характеристики грунтов, материалов, используемых при возведении постройки.

В проектной документации необходимо учитывать правильное расположение всех коммуникаций. В открытых источниках часто описываются общие инструкции или последовательность действий по монтированию, так как окончательный проект всегда должен формироваться индивидуально. Последовательность работ можно поделить на следующие пошаговые этапы.

Подушка

Один из главных этапов строительства — организация песчаной подушки основания. Для этого предварительно снимается плодородный слой почвы от 10 до 50 сантиметров глубиной, в зависимости от характеристик грунта. Почву выравнивают, утрамбовывают, укладывают геотекстиль, на который последовательно будет укладываться песчаная смесь.

Применяемый для этих целей песок должен быть без глины или органических примесей. Засыпка производится послойно. Каждый пласт должен иметь толщину не более 20 см, тщательно утрамбован ручными или механическими трамбовками. При укладке, трамбовке песок увлажняют. Чем лучше уплотнено основание, тем стабильнее, надежнее оно будет служить во время эксплуатации.

Уровень засыпки контролируется нивелиром по высотным отметкам. Сформированную по проектной высоте плоскость песчаной подушки, окончательно выравнивают, заглаживают. Затем на участок возвращают удаленные на время подготовки котлована шнуры, ставят новые маяки для разметки фундамента.

На этом же этапе проводят частичную сборку коммуникаций, установку дренажной системы. Для этого необходимо разметить и установить все вводы и выводы канализационных систем, водоснабжения, если предусмотрено проектом, электрокабель.

Дренажная система


Для отвода паводковых вод по периметру фундаментной платформы делается траншея. На дно укладывается геотекстиль, пласт 150 – 200 мм щебня, фракцией 40 на 20. Затем прокладывается перфорированная дренажная труба, которая также засыпается щебнем, снова устилается геотекстилем.

Опалубка

При прокладке утепленной, несъемной опалубки, часто используют пенополистирол толщиной 100 мм L – образной формы – это облегчает монтаж, исключает появления мостиков холода. Для производства этих блоков применяют вспененный пенополистирол тяжелых марок, характеристики на сжатия которого установлены проектной документацией в зависимости от расчетной нагрузки. Обычно это марки ППС – 30, 35, 40 или ППС – 45.

Для получения угловых L –блоков, к третьей плоскости приклеивается дополнительная плита. Внешняя сторона опалубки может отделываться разными материалами. Один из самых распространенных – асбестоцементные плиты как основа для финишной отделки.

Блоки укладываются на предварительно положенную на подушку из песка гидроизоляцию. При отсутствии L – блоков, применяют обычную опалубку, в связи с этим могут возникнуть дополнительные траты на материал или рабочее время.

Когда все опалубка будет собрана, стыки лучше запенить полиуретановым клеем, а небольшие щели между листами заклеить скотчем. Это не даст бетонной смеси вытекать при заливке.

Укладка утеплителя

Утеплитель, укладываемый во внутреннем пространстве опалубки, также должен соответствовать прочностным проектным характеристикам. Укладывать материал надо на гидроизоляционную пленку.

Толщина теплоизоляционного пласта должна быть не менее 200 мм. Для этого пенополистирол укладывают в несколько слоев. Слои монтируются вразбежку по отношению друг к другу, их швы не должны совпадать вертикально. Чтобы пенополистирол не смещался при дальнейшей работе, его закрепляют пластиковыми фиксаторами. На этом же этапе, с помощью плит, могут формироваться ребра жесткости фундамента.

Внимание! Раннее предполагалось, что под основание можно укладывать средней жесткости пенополистирол, а для ребер жесткости более прочный. Сегодня строители отказались от совмещения в одном проекте разного по плотности материала. Исследования показали, что наиболее опасные места напряжения возникают именно на месте стыка разной плотности пенополистирола.

Армирование

При формировании арматурного каркаса используют изделия сечением 12 мм. Технология УШП не подразумевает сваривание арматурной сетки – армируют только вязальной проволокой.

Ячейки каркаса не должны быть более 20 сантиметров. Нахлест стыкуемых элементов не должен быть меньше 250 мм. Сетка укладывается в два ряда, высота между верхним и нижним уровнем зависит от толщины плиты. Арматура должна находиться на расстоянии 2 см от верхнего и нижнего слоя бетона.

Тёплый пол

Эта система требует тщательного проектирования, которое гарантирует максимальную теплоотдачу. При правильных расчетах, в большинстве случаев, отпадает необходимость установки дополнительного отопительного оборудования. Для укладки используют металлопластиковые или медные трубы. Монтирование производится по четко сформированной схеме. Главныемоменты установки:

  • расстояние между трубами от 10 до 25 см;
  • максимальная длинна одного контура не должна превышать 90 м;
  • к арматурному каркасу крепление производится пластиковыми хомутами.

Система перед заливкой бетона должна пройти обязательную проверку на прочность. Для этого в нее подают избыточное давление, минимум в три раза больше стандартного рабочего.

Что контролировать при монтаже

Уплотнять песчаные пласты надо послойно. Если трамбуют вручную, слои не должны превышать 10 см. Если же уплотнение делается с помощью спецтехники, в зависимости от веса аппарата, слои песка должны быть от 10 до 20 см.

Заливка основания должна производиться за один прием – периодичность подвоза бетона должна быть менее часа. Из-за большого количества коммуникаций, плита обязательно уплотняется глубинными или поверхностными вибраторами.

Внимание! При заливке бетона, система утепления пола должна находиться под давлением, которое должно держаться через сутки после заливки. Только так можно проверить целостность системы во время монтажа.

За или против

При монтировании конструкции, заказчик одновременно решает целый комплекс проблем. Методика обладает следующими достоинствами:

  • удобная схема подвода коммуникаций;
  • энергосбережение в процессе эксплуатации;
  • теплые полы;
  • эффективный дренаж;
  • универсальность – технологию можно применить к большинству грунтов. Кроме заболоченных торфяных почв с низкой несущей способностью.

К минусам платформы часто причисляют трудную ремонтопригодность, высокую цену по сравнению с классическим МЗЛФ – в строительстве применяют дорогие высококачественные материалы. Эта технология не позволяет соорудить подвал или погреб. Система не подходит под строительство больших, тяжелых коттеджей, для участков со сложным рельефом.

УШП: как снизить стоимость

Технология относится к группе фундаментов неглубокого залегания, поэтому значительную часть средств можно сэкономить на аренде спецтехники, применяемой для рытья котлованов – процедуру можно выполнить вручную. Зная стоимость монтажных услуг строительных компаний, можем сделать вывод: изготовление УШП самостоятельно, с помощью друзей или родственников, сэкономит значительную часть бюджета.

Внимание! Сократить расходы на подвозе бетона, к сожалению, не получится – плита должна быть залита максимально быстро в один прием.

Еще один из немногих вариантов экономии — использование L – образных плит при монтаже опалубки. В этой ситуации пропадает необходимость использовать дополнительные материалы.

Однако, чтобы фундамент прослужил максимально длительный срок, специалисты настоятельно не рекомендуют экономить на других материалах: песок, бетон, арматура, пенопласт. Только при полном соблюдении проектной технологии можно гарантировать, что конструкция прослужит минимум 50 лет.

Для каких домов подходит УШП

Фундамент УШП, получил наибольшее распространение в каркасном, малоэтажном строительстве. Каркасное здание может иметь двухэтажный вариант исполнения. В зависимости от несущей способности грунтов, индивидуального проектирования, технологию применяют для строительства одноэтажных кирпичных домов или сооружений из газоблоков.

Заключение

Ушп фундамент, или технология утепленной шведской плиты, характеризуется следующими преимуществами:

  • подходит для большинства грунтов;
  • экономит владельцам деньги на коммунальные расходы во время эксплуатации.

Однако, такой слоеный «пирог», подходит не для всех зданий, требует высокой квалификации рабочих и более высокую себестоимость по сравнению с возведением других видов фундаментов.

rozarii.ru

технология, устройство, плюсы и минусы

Фундамент шведская плита позволяет обеспечить совокупность минимальных затрат с высоким качеством и длительным сроком эксплуатации. По технологии его монтажа не предусматривается использование обычной железобетонной плиты.

Таким образом, можно получить только пол по грунту с встроенным обогревом. Монтаж фундамента можно выполнить без использования специальной техники, что позволяет существенно снизить финансовые затраты на строительство.

Что это такое?

Нет необходимости заглублять фундамент

Что такое УШП – это утеплённая монолитная железобетонная конструкция, внутри которой прокладываются коммуникации и водяной тёплый пол.

Фундаментная плита в этом случае практически не заглубляется в грунт (малозаглубленная), потому идеально подходит для строительства малоэтажного дома из бруса и пеноблока.

Главный принцип конструкции заключается в том, что утеплитель изолирует бетонную плиту от грунта, не допуская его промерзания с наступлением холодов.

Равномерное распределение нагрузки на грунт не позволит какой-либо части дома осесть

Если сделать шведский фундамент за счёт использования пенополистирола толщиной не менее 20 см, можно получить несколько положительных характеристик, позволяющих говорить об уникальности данной конструкции.

В первую очередь будет равномерно распределена нагрузка на грунт, что не позволит одному из углов провалиться под весом строения. Кроме этого, осуществляется утепление самого фундамента. Третьим отличительным фактором можно назвать амортизацию сил морозных движений грунта (пучения).

Благодаря равномерному распределению нагрузок, плита фундамента способна выдержать на себе более 10 тонн веса без особых искажений.

Устройство УШП

Как говорилось ранее, УШП фундамент представляет собой основание строения, состоящее из нескольких чередующихся слоёв.

При этом каждый из них накладывается в определённое время и выполняет отдельную функцию.

Периодичность монтажа согласно шведской системе следующая:

  1. Подушка из песчано-гравийной смеси толщиной не менее 15 – 20 см.
  2. Геомембрана.

    Геомембрана защитит основание от воздейтсвия влаги

  3. Дренаж, осуществляющий отвод подземных и талых вод от фундамента.
  4. Слой мелкозернистого песка.
  5. Экструдированный пенополистирол толщиной 10 см. Укладывается по всему периметру опалубки и под отмостку.
  6. Щебень или гравий.
  7. Экструдированный пенополистирол толщиной 20 см. Устанавливается везде, кроме мест, предназначенных для установки стен.
  8. Монолитный армированный железобетонный слой в местах установки стен и по всему периметру строения.

Преимущества и недостатки

Возводить такой фундамент можно на любом типе почвы

Как любое строительство, УШП фундамент имеет свои плюсы и минусы, поэтому, прежде чем начинать его возведение, необходимо взвесить все доводы и сделать полный анализ положительных и отрицательных характеристик.

Только после этого можно принимать решение, делать такое основание для своего дома или воспользоваться другой технологией монтажа фундамента. Для облегчения поставленной задачи рекомендуется воспользоваться таблицей, приведённой ниже.

Преимущества УШПНедостатки УШП
1С его помощью можно получить очень тёплый дом с уникальными энергосберегающими показателями. Утеплённая фундаментная плита позволит всегда иметь обогреваемые полы.При возникновении проблем с тёплым полом (утечка) найти проблему, когда трубопровод спрятан в железобетоне будет проблематично. Кроме этого, вода в этом случае будет размывать основание до устранения причины.
2Практически все коммуникации, прокладываемые на этапе строительства, укладываются в плиту фундамента.Ситуация аналогичная с трубопроводом тёплых полов.
3Конструкция не имеет усадочных и температурных швов. Это позволяет утверждать о длительном сроке эксплуатации фундамента УШП.Максимальная высота конструкции, построенной на таком основании, 3-этажный дом.
4При заливке бетонной смеси по уровню результатом станет идеально ровный пол, на котором можно сразу делать финишное напольное покрытие.Фундамент утеплённая шведская плита желательно укладывать на ровных участках. Если имеет место даже незначительный перепад высот, сумма, затраченная на работу и материал, может увеличиться в несколько раз.

Принимаясь за строительство такой конструкции, нужно использовать только качественные материалы, это позволит избежать многих ошибок.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

  • регионы, расположенные в северной части страны;
  • участки с высоким уровнем прохождения грунтовых вод;
  • в подготовленном проекте предусмотрена конструкция технологии обогрева помещения с помощью системы водного теплого пола;
  • при строительстве дома на пучинистом или слабом грунте. Обхзор данного основания смотрите в этом видео:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.

Статьи по теме:

kakfundament.ru

Скандинавские технологии: Утеплённая Шведская Плита (УШП).

Для начала давайте определимся, что же такое фундамент и для чего он нужен. Итак, фундамент это конструктивный элемент здания или сооружения, воспринимающий все статические и динамические нагрузки от здания или сооружения и распределяющий их на грунт. Основное требование к любому фундаменту – не допустить критических деформаций располагаемых на нём конструкций, влекущих их разрушение и последующую невозможность эксплуатации. Данное требование обеспечивается расчётами нагрузок на фундамент и учётом свойств грунтов, на которые опирается фундамент. Всё это делается на стадии проектирования фундамента, и если расчёты выполнены профессионально и качественно, фундамент будет выполнять свои функции десятки лет. Так как любой фундамент опирается на грунт, так называемое основание, существует ряд требований к этому основанию. Оно не должно давать усадок под воздействием фундамента, не должно подвергаться морозному пучению и не быть водонасыщенным. Некачественные естественные грунты под фундаментом подлежат обязательной замене, обычно на песок. Песок, после уплотнения специальными механизмами, помогает решить сразу 2 задачи: он имеет высокую несущую способность (сопротивляемость нагрузкам от фундамента) и не подвержен морозному пучению, при условии отсутствия в нём значительного количества влаги. При высоком уровне грунтовых вод или при наличии большого количества сезонных поверхностных вод (талые воды весной, дождевые воды осенью) необходимо предусматривать прифундаментный дренаж для отвода этих вод от фундамента. Излишняя влага страшна для фундамента по двум причинам: замерзание воды под фундаментом осенью может привести к разрушению фундамента под действием сил морозного пучения, а подтопление фундамента весной, вследствии движения вод в грунте, может вызвать вымывание основание из-под фундамента с последующей его неравномерной просадкой и разрушением. Помимо всего прочего фундамент должен предохранять внутренние помещения здания от проникновения влаги и не допускать значительных теплопотерь в отопительный период. На основании всего вышесказанного следует:

  1. фундамент должен быть прочным, чтобы выдерживать вес здания
  2. фундамент должен равномерно передавать нагрузку от веса здания и собственного веса на грунт
  3. система “фундамент-основание” должна исключать воздействие на неё сил морозного пучения
  4. система “фундамент-основание” должна исключать возможность её подтопления и водонасыщения
  5. фундамент не должен пропускать влагу и почвенные газы (например родон) в помещения здания.
  6. фундамент не должен способствовать значительным неконтролируемым теплопотерям

Теперь, когда мы определились, что же такое фундамент и какие требования к нему предъявляются, перейдём к рассмотрению такой разновидности фундамента, как утеплённая шведская плита (УШП). Немного истории. Цитата: “Этот тип фундамента (FROST-PROTECTED SHALLOW FOUNDATION) впервые стал использоваться Frank Lloyd Wright для жилой застройки в пригородах Чикаго во времена Великой Депрессии. Особый упор делался на экономичности конструкции. В 50-е годы технологией заинтересовались скандинавы и для накопления данных построили несколько домов на FPSF. Эксперимент удался настолько, что к 1972 году в одной только Швеции было построено более 50’000 домов на этом виде фундамента. Примерно в это же время Норвежское Королевское Общество выделило грант размером около 10 млн. долларов под создание скандинавского межгосударственного фонда для более детального изучения вопроса. В 1976 была опубликована работа Frost I Jord (Процессы замерзания в грунте). На основе результатов проекта Frost I Jord начиная с 1978 года норвежцы стали публиковать национальные СНиПы касательно FPSF. К концу 20-го века в Скандинавии на FPSF было построено более миллиона домов. Особую популярность утепленный плитный фундамент приобрел благодаря идеям “пассивного дома”. Сами американцы теперь признают, что скандинавы творчески переработали и существенно обогатили практику использования FPSF. Особенно отмечается тот факт, что в скандинавском версии этот тип фундамента представляет из себя интегральное решение собственно фундамента, устройства пола первого этажа, низкотемпературного отопления и системы ввода-вывода коммуникаций”.  Аббревиатура УШП впервые появилась на портале forumhouse.ru. Вот цитата с одной из веток обсуждения: “Однажды, в марте 2009 года Владимир Таллин, в одной из тем, написал про фундамент своего дома в Эстонии. Его сообщения привлекли внимание Алексея (Porcupine), их выделили в отдельную тему, где Владимир начал отвечать на вопросы. Вопросов оказалось так много, что он продолжает отвечать на них и по сей день. Так началась история УШП в России. УШП – это аббревиатура от “утепленная шведская плита” или “schwedenplatte”, получившая свое народное название на этом форуме в 2009 году. УШП – это фундамент, представляющий собой сочетание ленточного фундамента и классического пола по грунту, с бетонированием за один прием в несъемной опалубке из пенополистирола, с интегрированной системой напольного отопления и гарантированной конструктивной защитой, от воздействий сил морозного пучения. Требует точных расчетов и внимательного отношения ко всем этапам ее устройства”.

Для полноты понимания конструкции предлагаю пошагово рассмотреть этапы изготовления данного фундамента на примере одного из наших объектов. После разметки котлована приступаем к снятию верхнего плодородного слоя до уровня залегания грунтов, определённых проектом на основе геологических изысканий как пригодных для использования в качестве естественного основания фундамента. В полученном котловане устраиваем песчаное основание до проектной отметки с тщательным уплотнением механизированным способом:

Так как на данном участке застройки грунтовые воды залегают довольно глубоко, а рельеф имеет естественный уклон, устройство щебёночного дренирующего слоя и дренажа в нём не потребовалось. К тому же местные грунты были представлены песками и супесями. Следующим этапом необходимо сделать точную разметку контура будущего фундамента и определить расположение всех вводных гильз для коммуникаций, разметить точки ввода канализации для каждого умывальника, раковины, унитаза, душевого поддона и т.д. и приступить к сборке канализационной трассы согласно проекта:

Когда канализация и вводные гильзы под водопровод и электричество закопаны в песчаное основание, можно приступить к устройству опалубки фундамента, которая станет ориентиром для укладки крайних элементов теплоизоляции фундамента, так называемых L-блоков. L-блок изготавливается из пенополистирола и укладывается в опалубку в первую очередь:

После того, как по периметру будут уложены все боковые блоки, можно приступить к укладке остального утеплителя. Когда весь предусмотренный проектом пенополистирол будет уложен в опалубку, мы получим так называемое термоизоляционное “корыто” , которое и определит конфигурацию бетонной монолитной конструкции, являясь, по сути, несъёмной формой для отливки фундамента:

На фотографии видно, что по периметру фундамента в пенополистироле получается углубление (второй слой пенополистирола, уложенный поверх полиэтилена, не доходит до края опалубки). Сделано это не случайно. Дело в том, что УШП, с конструктивной точки зрения является мелкозаглублённым ленточным фундаментом, объединённым с утеплённой стяжкой пола. Углубление по периметру как раз и будет несущим ребром жёсткости, воспринимающим нагрузки от здания. Толщина этого ребра может колебаться от 200 до 300 мм., а ширина от 400 до 700 мм. в зависимости от типа здания, возводимого на данном фундаменте. Соответственно для лёгких деревянных домов ширина по расчётам требуется меньше, чем для тяжёлых конструкций из газобетона или керамических блоков. Толщина же бетона между несущими рёбрами составляет 100 мм., что вполне достаточно для большинства типовых эксплуатационных нагрузок. В лёгких каркасных конструкциях внутренние перегородки, не являющиеся несущими, не требуют устойства дополнительных рёбер жёсткости и монтируются прямо на монолитную плиту тёплого пола. Следующим этапом является разводка труб горячего и холодного водоснабжения, армирование рёбер жёсткости и плиты пола:

Заключительным этапом подготовки фундамента к бетонированию является монтаж труб тёплого пола, монтаж коллектора и опрессовка системы давлением 3 – 3,5 атм.

Остаётся только аккуратно залить получившуюся конструкцию бетоном, тщательно выравнивая поверхность и затереть лопастной затирочной машиной. После бетонирования фундамент будет выглядеть так:

Разобрав основные этапы строительства УШП и имея представление о конструкции данного типа фундамента, можно проанализировать все плюсы и минусы данного сооружения. Если мы вспомним, в начале статьи приводятся основные требования к фундаментам. Предлагаю проверить нашу конструкцию на соответствие этим требованиям:

фундамент должен быть прочным, чтобы выдерживать вес здания

Правильные инженерные расчёты необходимого размера сечения рёбер жёсткости, выбор качественного пенополистирола и качественное уплотнение песчаного основания являются гарантией прочности, собственно как и в любом другом типе фундамента.

фундамент должен равномерно передавать нагрузку от веса здания и собственного веса на грунт

Так как УШП с конструктивной точки зрения является по сути мелкозаглублённым ленточным фундаментом, расчёт нагрузок на каждый участок ребра позволяет легко скорректирвать нагрузку, передаваемую фундаментом основанию, путём подбора ширины ребра для каждого прогона. На практике это означает, что под более тяжёлые стены ширину ребра можно увеличить, под более лёгкие уменьшить. Таким образом можно добиться того, что каждый участок ребра жёсткости будет давить на грунт с приблизительно одинаковым усилием. Наличие пенополистирола между непосредственно монолитной бетонной конструкцией фундамента и основанием так же способствует более равномерному и, если так можно выразиться, плавному распределению нагрузок

система “фундамент-основание” должна исключать воздействие на неё сил морозного пучения

Так как фундамент полностью термоизолирован пенополистиролом снизу и по всем торцам и имеет утеплённую гидроизолированную отмостку, промерзание основания гарантировано исключено

система “фундамент-основание” должна исключать возможность её подтопления и водонасыщения

Наличие правильно спроектированного и выполненного дренажа исключает эту возможность. Впрочем как и при любом другом конструктивном исполнении фундамента.

фундамент не должен пропускать влагу и почвенные газы (например родон) в помещения здания.

Пенополистирол укладывается на основание с использованием полиэтиленовой плёнки, что полностью исключает как капиллярный подсос влаги, так и проникновение почвенных газов при их наличии.

фундамент не должен способствовать значительным неконтролируемым теплопотерям

Так как фундамент находится в “корыте” из пенополистирола, теплопотери в грунт исключены практически полностью. Всё тепло, накопленное плитой от системы интегрированного напольного отопления отдаётся в помещения здания. Это увеличивает КПД системы отопления и снижает затраты на отопление до 15%.

Ко всему вышесказанному можно добавить, что данный тип фундамента хоть и требует значительного разового вложения средств, но при дальнейшем строительстве дома практически полностью окупает потраченные средства и избавляет от некоторых этапов, таких как устройство выравнивающих стяжек, монтаж канализации, водоснабжения и отопления. При наличии в доме нескольких санузлов, посудомоечной и стиральной машины, вся разводка для подключения будет уже выполнена в фундаменте, водопроводные и канализационные трубы не будут портить интерьер своим присутствием и на этапе монтажа сантехприборов вам будет нужно только лишь подключить их к заранее подведённому соответствующему выводу, будь то горячая или холодная вода, слив стиральной машинки, или унитаз.

В заключение своего повествования хотелось бы высказать некоторые личные соображения по теме. У нас в стране, на рынке строительных услуг, встречается масса заблуждений, когда речь заходит о каких либо новшествах или новых технологиях и материалах. Интернет кишит различной информацией, порой абсолютно противоречивой. Люди, порой далёкие от строительства, прочитав пару-тройку статей в интернете начинают чувствовать себя профессиональными строителями и предлагать свои услуги направо и налево. Не обошла эта беда и УШП ))). Чтобы избежать неприятностей и разочарований от выбора того либо иного конструктивного решения для строительства своего дома, необходимо всегда придерживаться рекомендаций производителей по применению строительных материалов или разработчиков той либо иной строительной технологии. Надо всегда помнить, что нет плохих строительных материалов и технологий, есть неправильное их применение! Право на существование фундамента УШП подтверждено колоссальным положительным опытом применения за границей. Конструктивная часть проверена и подтверждена рассчётами наших Российский инженеров. Вот ссылка на очень интересную статью, в которой полностью подтверждается рассчётами абсолютная жизнеспособность технологии шведской компании Dorocell, являющейся разработчиком нормативной документации по устройству УШП в том виде, в котором она и обрела огромную популярность в последние годы в нашей стране.

P.S. Данный материал носит исключительно ознакомительный характер и ни при каких обстоятельствах не является методическим пособием по самостоятельному изготовлению описанного типа фундамента.

Ссылка на перевод оригинального первоисточника (методичка DOROCELL) от автора перевода находится здесь.

Оригинаьная информация от разработчика  расположена здесь.

Прямая ссылка на скачивание оригинального альбома Dorocell: Доросел оригинал.pdf

Прямая ссылка на скачивание перевода альбома Dorocell: Доросел перевод.pdf

xn—-btbh9bhce.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
