Цилиндр ТЕХНОНИКОЛЬ | ТехноНИКОЛЬ
(ТУ 5762-002-96667016-2008)
Описание продукции:
Цилиндр ТЕХНОНИКОЛЬ – цилиндр теплоизоляционный из минеральной ваты на основе базальтовых пород.

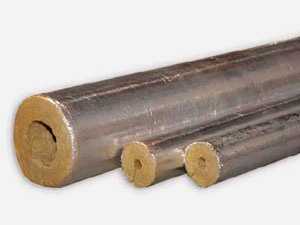

Цилиндры могут выпускаться кашированными армированной алюминиевой фольгой.
Для облегчения установки на трубу цилиндр имеет продольный разрез на внешней стороне и поверхностный разрез, служащий “шарниром” на внутренней стороне, противостоящий внешнему разрезу.
Область применения:
В гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения в качестве теплоизоляции конструкций.
Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса.
Предельная температура применения плюс 650 0 С. Группа горючести НГ.
| Наименование показателя | Цилиндр ТехноНИКОЛЬ 80 | Цилиндр ТехноНИКОЛЬ 100 |
| Плотность, кг/м3 | 70 – 110 | 110 – 140 |
| Теплопроводность при 10 °С, Вт/(м.°C) | 0,035 | 0,035 |
| Теплопроводность при 25 °С, Вт/(м.°C) | 0,037 | 0,037 |
| Теплопроводность при 125 °С, Вт/(м.°C) | 0,048 | 0,048 |
| Теплопроводность при 300 °С, Вт/(м.°C) | 0,087 | 0,087 |
| Содержание органических веществ, % не более | 3,2 | 3,2 |
| Группа горючести | НГ | НГ |
tstn.by
Цилиндр ТЕХНОНИКОЛЬ
Описание продуакции
Цилиндр ТЕХНОНИКОЛЬ – цилиндр теплоизоляционный из минеральной ваты на основе базальтовых пород.
Цилиндры могут выпускаться кашированными армированной алюминиевой фольгой.
Для облегчения установки на трубу цилиндр имеет продольный разрез на внешней стороне и поверхностный
разрез, служащий “шарниром” на внутренней стороне, противостоящий внешнему разрезу.
Размеры
Длина мм 1200
Диаметр трубы (внутренний диаметр) мм 18-324
Область применения
В гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения в качестве теплоизоляции конструкций. Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса.
Предельная температура применения плюс 650 0 С. Группа горючести НГ.
Марки
Цилиндр ТЕХНОНИКОЛЬ 80
Цилиндр ТЕХНОНИКОЛЬ 120
Таблица Характеристик материалов
| Наименование параметра | Цилиндр ТЕХНОНИКОЛЬ 80 | Цилиндр ТЕХНОНИКОЛЬ 120 | |
| Плотность, кг/м3 | 70-110 | 110-140 | |
| Теплопроводность при 10 °С, Вт/(м.°C) не более | 0,035 | 0,035 | |
| Теплопроводность при 25 °С, Вт/(м.°C) не более | 0,037 | 0,037 | |
| Теплопроводность при 125 °С, Вт/(м*°С) не более | 0,048 | 0,048 | |
| Теплопроводность при 300 °С, Вт/(м*°С) не более | 0,087 | 0,087 | |
| Содержание органических веществ, % не более | 3,2 | 3,2 | |
| Горючесть, степень | НГ | НГ |
Монтаж цилиндров ТЕХНОНИКОЛЬ
Монтаж простых не фольгированных цилиндров на горячие (более +16 град.С) трубопроводы
Цилиндры из каменной ваты являются наилучшим техническим решением для изоляции трубопроводов. Широкий диапазон типоразмеров цилиндров позволяет изолировать любые трубы с внешним диаметром до 324мм. Монтаж цилиндров выполняется в соответствии с приводимой ниже инструкцией.
1.Монтаж цилиндра на трубу
Установите цилиндр на трубу через внешний продольный разрез. Цилиндры должны быть плотно прижаты друг к другу. Боковые поверхности цилиндров должны быть ровными, между цилиндрами не должно быть щелей. Если есть неровности их необходимо устранить, выровняв поверхность ножом или пилой.
Стяните его на трубе поперечными стяжками при помощи хомутов из стальной проволоки, стальной ленты или пластиковой ленты. Расстояние между хомутами не должно превышать 300 мм.
В качестве крепежа, при внешнем диаметре (D) цилиндра менее 500 мм рекомендуется использовать проволоку диаметром ~0,7- 0,9 мм из оцинкованной стали. При внешнем диаметре цилиндра > 500 мм используется стальная или пластиковая лента 13 х 0,4 мм.
2.Монтаж цилиндра на изгибы и соединения труб
Отводы и колена изолируются сегментами, нарезанными из соответствующих цилиндров.
Для нарезки цилиндров на сегменты рекомендуется использовать стусло для нарезки.
Порядок монтажа:
Цилиндры нарезаются на сегменты.

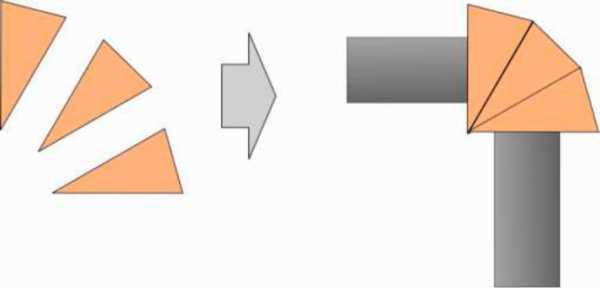

Сегментами набирается нужный угол изгиба трубы:

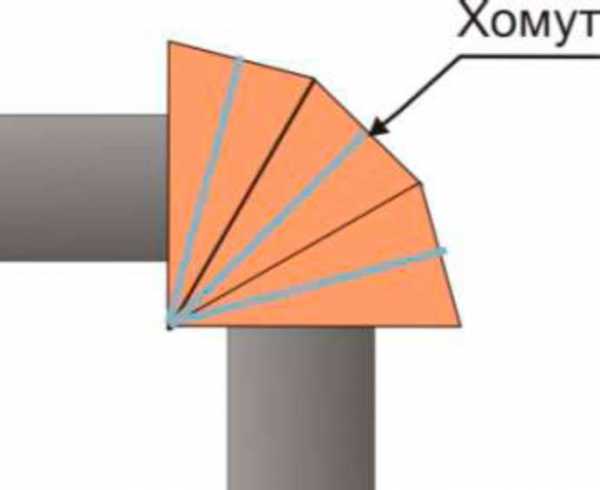

Каждый из сегментов стягивается как минимум одним хомутом:
Фольгированные цилиндры монтируются аналогичным образом. При этом стыки цилиндров, продольный надрез , обводы и изгибы проклеиваются алюминиевым скотчем.
Монтаж соединений и тройников.
Монтаж цилиндра на соединения в форме тройников происходит следующим образом.

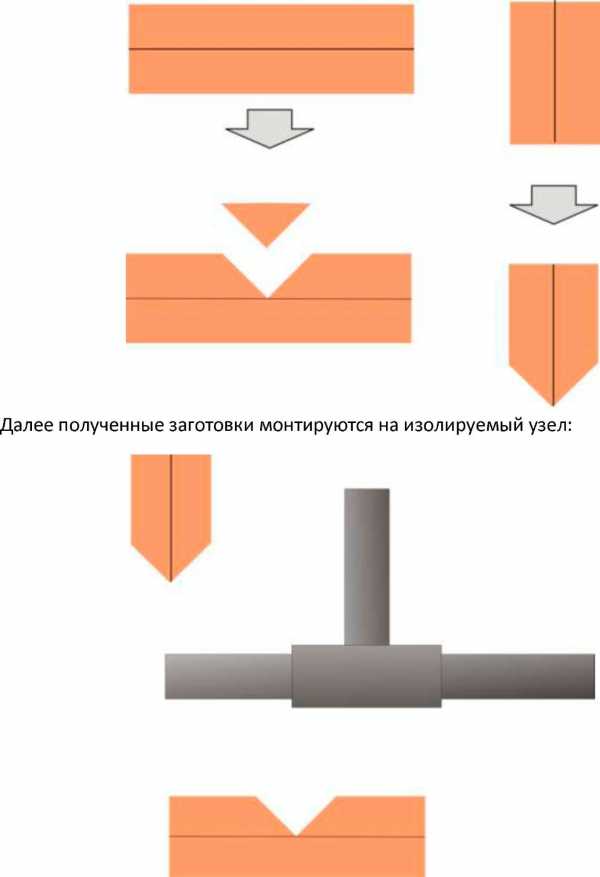

При помощи стусла производиться нарезка цилиндра как на рисунке:
Сегменты монтируются стык в стык. В случае наличия щелей их необходимо устранить, доработав заготовки:

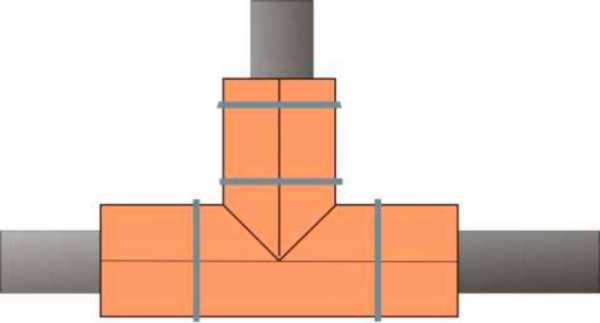

Смонтированная изоляция фиксируется поперечными стяжками при помощью хомутов из стальной проволоки, стальной ленты или пластиковой ленты:
В случае использования фольгированных цилиндров, стыки цилиндров, продольный надрез, обводы и изгибы проклеиваются алюминиевым скотчем.
energo-izol.ru
Цилиндр ТЕХНОНИКОЛЬ
Информация для покупателя:
Юридическое лицо ООО «МарБелияГрупп»
Беларусь Минск ул. П.Глебки д.17 комн. 405
Дата регистрации в Торговом реестре/Реестре бытовых услуг 18.01.2016
Номер в Торговом реестре/Реестре бытовых услуг/Регистре производителей товаров 156156 , Республика Беларусь
Регистрационный номер ЕГР 192019925
УНП 192019925
Регистрационный орган Минский горисполком
Дата регистрации компании 18.01.2016
Режим работы:
| День | Время работы | Перерыв |
|---|---|---|
| Понедельник | 08:00 — 22:00 | |
| Вторник | 08:00 — 22:00 | |
| Среда | 08:00 — 22:00 | |
| Четверг | 08:00 — 22:00 | |
| Пятница | 08:00 — 22:00 | |
| Суббота | 10:00 — 20:00 | |
| Воскресенье | 10:00 — 20:00 |
mbgroup.deal.by
Продукция | Amax. Строительство и комплектация
Каталог > Теплоизоляция минераловатная > ТехноНиколь (минеральная вата)Описание продукции
Цилиндр ТЕХНОНИКОЛЬ – цилиндр теплоизоляционный из минеральной ваты на основе базальтовых пород.
Цилиндры могут выпускаться кашированными армированной алюминиевой фольгой.
Для облегчения установки на трубу цилиндр имеет продольный разрез на внешней стороне и поверхностный разрез, служащий “шарниром” на внутренней стороне, противостоящий внешнему разрезу.
Особенности
- Техническая изоляция
- Выполняет функцию пароизоляции
- Красивый внешний вид законченного покрытия
Область применения
Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса. Предельная температура применения плюс 650°С. Группа горючести НГ (ГОСТ30244-94). Применяется в гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения.
Марки
Таблица Характеристик материалов
| Наименование параметра | Цилиндр ТЕХНОНИКОЛЬ 80 | Цилиндр ТЕХНОНИКОЛЬ 120 | |
| Плотность, кг/м3 | 70–110 | 110–140 | |
| Теплопроводность при 10 °С, Вт/(м.°C) не более | 0,033 | 0,035 | |
| Теплопроводность при 25 °С, Вт/(м.°C) не более | 0,036 | 0,037 | |
| Теплопроводность при 125 °С, Вт/(м*°С) не более | 0,046 | 0,048 | |
| Теплопроводность при 300 °С, Вт/(м*°С) не более | 0,085 | 0,077 | |
| Содержание органических веществ, % не более | 3,2 | 3,2 | |
| Горючесть, степень | КМ0 (НГ) * | КМ0 (НГ) * | |
| Длина, мм | 1200 | 1200 | |
| Толщина, мм | 20–120 | 20–120 | |
| Диаметр трубы (внутренний диаметр), мм | 18–324** | 18–324** |
amax-stroy.ru
Тройка групп – Цилиндр ТЕХНОНИКОЛЬ
Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности и строительного комплекса с помощию цилиндов ТЕХНОНИКОЛЬ из гидрофобизированной каменной ваты в составе горных пород базальтовой группы.
Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности и строительного комплекса осуществляется с помощию цилиндов ТЕХНОНИКОЛЬ из гидрофобизированной каменной ваты в составе горных пород базальтовой группы.
Цилиндры также могут производиться в следующем исполнении: кашированные армированной алюминиевой фольгой.
Чтобы облегить установку на трубу, у цилиндра имеется:
- продольный разрез на внешней стороне
- поверхностный разрез, который выполняет роль “шарнира” на внутренней стороне, противостоящий внешнему разрезу.
Особенности цилиндров:
- Техническая изоляция
- Выполняет функцию пароизоляции
- Красивый внешний вид законченного покрытия
Область применения
- Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса.
- Предельная температура применения плюс 650°С. Группа горючести НГ (ГОСТ30244-94).
- Применяется в гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения.
Таблица Характеристик материалов
| Наименование параметра | Цилиндр ТЕХНОНИКОЛЬ 80 | Цилиндр ТЕХНОНИКОЛЬ 120 |
|---|---|---|
| Плотность, кг/м3 | 70–110 | 110–140 |
| Теплопроводность при 10 °С, Вт/(м.°C) не более | 0,033 | 0,035 |
| Теплопроводность при 25 °С, Вт/(м.°C) не более | 0,036 | 0,037 |
| Теплопроводность при 125 °С, Вт/(м*°С) не более | 0,046 | 0,048 |
| Теплопроводность при 300 °С, Вт/(м*°С) не более | 0,085 | 0,077 |
| Содержание органических веществ, % не более | 3,2 | 3,2 |
| Горючесть, степень | КМ0 (НГ) * | КМ0 (НГ) * |
| Длина, мм | 1200 | 1200 |
| Толщина, мм | 20–120 | 20–120 |
| Диаметр трубы (внутренний диаметр), мм | 18–324** | 18–324** |
* Для продукции без покрытия фольгой. Для продукции с покрытием фольгой группа горючести – КМ1 (Г1).
** По согласованию с производителем возможен выпуск других типов размеров в диапазоне от 18 до 1500 мм.
Хранение
Хранение необходимо организовать в сухом помещении, в коробках на паллетах или отдельно в коробках. Коробки складируются и хранятся в вертикальном положении. Складировать в горизонтальном и вертикальном положении допускается не более чем в два яруса.
troika-group.ru
Цилиндры минераловатные ТН – Изоляция
Цилиндры минераловатные ТН
Цилиндр ТЕХНОНИКОЛЬ – цилиндр теплоизоляционный из минеральной ваты на основе базальтовых пород. Цилиндры могут выпускаться кашированными армированной алюминиевой фольгой. Для облегчения установки на трубу цилиндр имеет продольный разрез на внешней стороне и поверхностный разрез, служащий “шарниром” на внутренней стороне, противостоящий внешнему разрезу. На сегодняшний день широко используются во многих отраслях промышленности и строительном комплексе цилиндры теплоизоляционные из минеральной ваты.
Назначение материала
Тепловая изоляция технологических трубопроводов на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса. Предельная температура применения +650 С. Группа горючести НГ(КМ0) по ГОСТ30244-94. Применяется в гражданском и промышленном строительстве при новом строительстве и реконструкции и утеплении трубопроводов различного назначения. Возможно применение на воздуховодах круглого сечения в качестве теплоизоляционного слоя.
Хранение
Хранение в сухом помещении, в коробках на паллетах или отдельно в коробках. Коробки складируются и хранятся в вертикальном положении. Складировать в горизонтальном и вертикальном положении допускается не более чем в два яруса. Купить теплоизоляционные цилиндры из минеральной ваты можно у торговых дилеров корпорации ТЕХНОНИКОЛЬ. Найдите ближайшего к вам на карте в разделе «Где купить». Обратившись к любому из них, вы получите ответы на все вопросы, а также сможете уточнить цены на предлагаемую продукцию.
Преимущества
- Пароизоляция трубопровода
- Широкий диапазон температуры применения
- Высокая теплосберегающая способность
Основные физико — механические характеристики
|
Наименование показателя |
Ед. измерения |
Цилиндр ТЕХНО 80 |
Цилиндр ТЕХНО 120 | |
|---|---|---|---|---|
|
Коэффециент уплотнения, Кс * |
– |
1 |
1 | |
|
Теплопроводность |
λ10 |
Вт/м*К |
0,034 |
0,034 |
|
λ25 |
0,036 |
0,036 | ||
|
λ125 |
0,046 |
0,046 | ||
|
λ300 |
0,078 |
0,077 | ||
|
Группа горючести |
Группа |
КМ0 (НГ)*** |
КМ0 (НГ)*** | |
|
Плотность |
кг/м3 |
72-88 |
105-135 | |
*согласно СП 61.13133 «Тепловая изоляция оборудования и трубопроводов» – Не уплотняемый материал.
**для продукции без покрытия фольгой.
Продукция с фольгой – КМ1(Г1).
Геометрические параметры
|
Наименование показателя |
Ед. |
Значение |
|---|---|---|
|
Длина |
мм |
1200 |
|
Диаметр трубы (внутренний диаметр цилиндра) |
мм |
18-324 |
|
Толщина стенки цилиндра* |
мм |
20-100 |
