Устройство фундамента утепленная шведская плита (Schwedenplatte) XPS ТЕХНОНИКОЛЬ CARBON ECO SP

В последнее десятилетие в коттеджном и частном малоэтажном строительстве набирает популярность скандинавская технология организации мелкозаглубленного плитного фундамента, оборудованного сетью коммуникаций, в том числе функцией водяного обогрева пола. Разработанная шведскими архитекторами технология «schwedenplatte» в России получила название «Утепленная шведская плита» и на сегодняшний день приобрела как своих сторонников, так и критиков.

Применима ли скандинавская технология к русским реалиям и возможно ли смонтировать такой фундамент самостоятельно? Об этом мы побеседовали с руководителем инженерно-технического центра ТехноНИКОЛЬ Дмитрием Михайлиди.

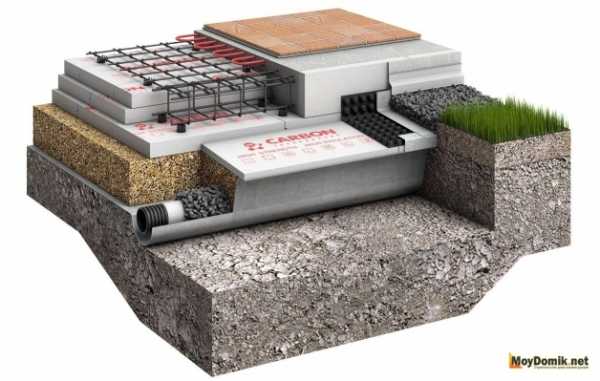

Схема устройства фундамента УШП ТЕХНОНИКОЛЬ CARBON ECO SP

— Дмитрий, я предлагаю начать беседу с преимуществ Утепленной шведской плиты. Почему на сегодняшний день она является одним из популярных решений в частном строительстве, тесня другие виды конструкций?

— Выбор технологии УШП позволяет сделать фундамент более функциональным. Конструктив, монтаж которого у бригады из 4 человек занимает не более 2 недель, объединяет в себе собственно фундамент, готовый к чистовой отделке пол, инженерные коммуникации и систему отопления первого этажа. Таким образом, строительство потребует меньше времени и усилий, а его стоимость сопоставима с совокупными затратами на монтаж фундамента и системы отопления.

Утепленная шведская плита и система водяного отопления Утепленная шведская плита и система теплый пол

Кроме того, высокая прочность и теплостойкость такого фундамента позволяют применять его в сложных климатических условиях для зданий из любого материала: от легкой древесины до тяжелого кирпича. Технология «плавающей» плиты делает основание устойчивым даже на слабой почве с недостаточной несущей способностью и высоким уровнем грунтовых вод. Ну и, конечно же, главное преимущество: технология Утепленная шведская плита полностью соответствует европейским стандартам энергоэффективного (пассивного) домостроения, позволяя свести к минимуму теплопотери здания через фундамент (а это более 20% всех теплопотерь) и сэкономить энергоресурсы.

— Перейдем к недостаткам, среди которых критики новомодной технологии называют высокую стоимость, риск деформации из-за морозного пучения, вероятность постепенной осадки здания из-за недостаточной прочности основания и постепенное разрушение слоев утеплителя грызунами, которые считают пенополистирол идеальным местом для своих нор. Учитывая все эти факторы, стоит ли овчинка выделки?

— Технология УШП действительно требует только самых продуманных взвешенных решений, которые позволят избежать большинства перечисленных вами рисков и обеспечить надежное основание дому для нескольких поколений. Но, обо всем по порядку.

Фундамент на основе УШП действительно обойдется дороже, чем традиционный. Но, как я уже говорил, его цена не превышает совокупную стоимость фундамента, монтажа системы отопления и внутренней отделки пола. Кроме того, такое решение оказывается более выгодным, если рассматривать стоимость с учетом жизненного цикла здания. Экономия на энергоресурсах в процессе эксплуатации станет ощутимой уже в первые годы.

Чтобы избежать последствий морозного пучения, нужно делать основание фундамента ниже глубины промерзания. В данном случае фундамент на УШП более выигрышное решение по сравнению с традиционными вариантами: почва под утепленной плитой не промерзает, что в свою очередь, исключает возможные проблемы на пучинистых грунтах.

Возможность усадки и разрушения утеплителя в процессе жизнедеятельности грызунов действительно являются серьезными рисками. Поэтому для организации Утепленной шведской плиты мы рекомендуем только проверенное решение.

Исключить подобные риски позволит применение специально разработанного для технологии УШП марки экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP, SP – в этом случае как раз означает «Schwedenplatte». Это единственный в России специально разработанный материал для устройства фундамента по технологии «утепленная шведская плита». Он практически не впитывает воду, и как следствие, не набухает и не дает усадки. Кроме того, пенополистирол химически стоек ко всем компонентам этого решения, не подвержен гниению и абсолютно не представляет интереса для грызунов, что как раз мы определили совместно с НИИ дезенфектологии и дератизации.

Высокая прочность на сжатие линейной деформации как при 10%-м, так и при 2%-м сжатии дает возможность использовать данный материал в нагружаемых конструкциях и обеспечивать прекрасную стабильность толщины под нагрузкой. В процессе производства XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наличие наноуглерода снижает теплопроводность материала и повышает его прочность. В результате насыщения наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO имеют светло-серебристый оттенок и характеризуются высокими показателями энергоэффективности.

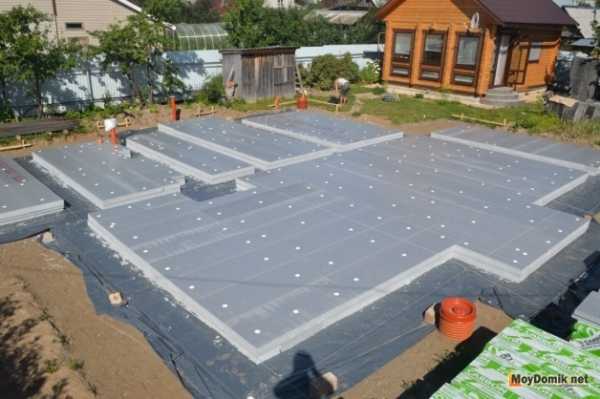

Фундамент УШП — Утепленная шведская плита

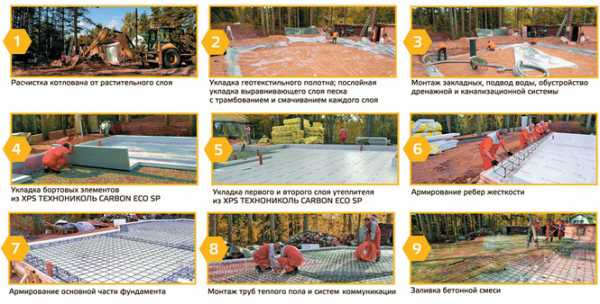

— В начале нашей беседы вы упомянули о том, что монтаж фундамента по типу Утепленная шведская плита занимает у бригады из 4-х человек не более 2 недель. Насколько это трудоемкий процесс и реально ли осуществить его самостоятельно?

— На самом деле, монтаж такого фундамента не сложен. Он не требует применения тяжелой техники, каких-то особых специальных инструментов и представляет собой четкий алгоритм послойной укладки материалов. Если максимально упросить описание процесса, то можно выделить следующие этапы: подготовка основания, монтаж коммуникаций, укладка утеплителя, армирование, укладка труб «теплого пола», контрольно-измерительные работы, укладка бетона, заключительные работы, контроль качества.

Однако следует помнить, что скандинавская технология требует максимальной точности и не терпит русского авось. Малейшие недочеты могут сказаться на эксплуатационных характеристиках фундамента, поэтому лучше доверить его монтаж опытным людям.

Метки: Фундамент Утепление

thewalls.ru

«Утеплённая шведская плита» шагает по стране

23.06.2014 В Челябинской области впервые при устройстве фундаментов домов коттеджного поселка используется технология УШП.

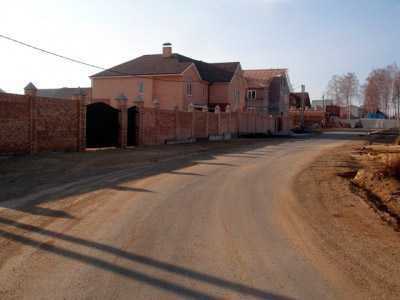

В Челябинской области идёт активное строительство элитного коттеджного посёлка Западный-2. Все дома на земельных участках площадью 10-25 соток строятся по индивидуальным проектам. В посёлке будет развитая инфраструктура, асфальтированные дороги, контрольно-пропускной пункт с воротами и шлагбаумом. На въезде построена часовня.

Строительство посёлка имеет уникальный характер для Челябинской области. Впервые фундаменты домов возводятся по технологии «Утеплённая шведская плита». Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и сеть коммуникаций, включая систему подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными коммуникациями и инженерными системами.

Так как посёлок располагается на берегу водохранилища и почвы отличаются нестабильностью, применении технологии УШП для возведения фундамента является наилучшим решением.

В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита».

Высокая прочность на сжатие позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой. Слой теплоизоляции надежно защищает от потерь тепла, а почва под утепленной плитой не промерзает, что сводит к минимуму возникновение проблем на пучинистых грунтах.

При укладке фундамента не требуется использование тяжелой техники, а скорость возведения конструкции занимает всего 2- 3 недели в зависимости от величины и формы. Поверхность фундаментной плиты обеспечивает ровность основания и готова для укладки напольного покрытия.

Использование технологии УШП при возведении домов в коттеджном посёлке позволит обеспечить оперативные сроки строительства, а будущим жильцам Западный-2 долгие годы наслаждаться комфортными условиями проживания.

www.tn.ru

XPS ТЕХНОНИКОЛЬ CARBON SP (Шведская Плита)

СТО:72746455-3.3.1-2012

Область применения:

Рекомендуется к использованию в малоэтажном строительстве без обустройства подвала.
Широко используется при строительстве каркасных домов, домов из газобетона, домов из бруса с последующей внутренней отделкой и любых других типов легких домов.
Удобен для участков застройки с типом грунта: песок, супесь, суглинок, глина, водонасыщенные и слабонесущие грунты.

Фундамент по типу «утепленная шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и сеть коммуникаций, включая систему подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой.

XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие при 2%-м сжатии и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.

При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.

XPS ТЕХНОНИКОЛЬ CARBON ECO SP – специально разработанная марка экструзионного пенополистирола, применяемая в конструкции «Шведской плиты» для бортовых элементов и основных слоев утеплителя.

Преимущества:

Устройство фундамента и прокладка коммуникаций выполняются в ходе одной технологической операции, что позволяет сократить сроки строительства.
Поверхность фундаментной плиты готова для укладки напольного покрытия.
Слой теплоизоляции под фундаментом надежно защищает от потерь тепла, а это означает снижение расходов на отопление дома.
Почва под утепленной плитой не промерзает, что исключает проблемы на пучинистых грунтах.
Закладка подобного фундамента позволяет либо полностью отказаться от тяжелой техники, либо минимизировать затраты на её использование.
Простота – для сооружения не требуется специальной техники;
Скорость – 2- 3 недели на возведение конструкции;
Тепловая инерционность – сохранение постоянной температуры поверхности при изменениях внешних тепловых воздействий;
Энергоэффективность – использование XPS, толщиной 20 см позволяет добиться требуемых в Европе значений энергоэффективности;
Прочность – возможно устраивать фундамент на слабых грунтах;
Устойчивость в биологически агрессивных средах;
Срок службы в грунтах не менее 40 лет

ТЕХНОНИКОЛЬ XPS	Метод испытаний	ТЕХНОНИКОЛЬ CARBON ECO SP «Шведская плита»
Прочность на сжатие при 10% линейной деформации, не менее, кПа	ГОСТ 17177	400
Прочность на сжатие при 2% линейной деформации, не менее, кПа		200
Теплопроводность при (25±5)0С, Вт/(м*К), не более	ГОСТ 7076-99	0,029
Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м*К), не более	СП 23-101-2004 ГОСТ 7076-99	0,034
Группа горючести	ГОСТ 30244	Г4
Водопоглощение, не более, %	ГОСТ 15588	0,2
Модуль упругости, МПа	СОЮЗДОРНИИ	17
Коэффициент паропроницаемости, мг/(м.ч.Па)	ГОСТ 25898-83	0,011
Удельная теплоемкость, кДж/(кг.оС)	СП 23-101-2004	1,45
Предел прочности при изгибе не менее, МПа	ГОСТ 17177	0,30
Плотность в пределах, кг/м3	ГОСТ 17177	26-32
Температура эксплуатации, оС		0т -70 до +75

Геометрические размеры:

Геометрические размеры*
ТЕХНОНИКОЛЬ XPS	Метод испытаний	ТЕХНОНИКОЛЬ CARBON ECO SP «Шведская плита»
Толщина, мм	ГОСТ 17177	100
Длина , мм	ГОСТ 17177	2360
Ширина, мм	ГОСТ 17177	580

* — наличие «L»-кромки предотвращает появление «мостиков холода», улучшает скрепление между собой.

Сведения об упаковке:

Плиты упаковываются в УФ-стабилизированную пленку, поставляются на поддонах.

Хранение:

Допускается хранение плит XPS ТЕХНОНИКОЛЬ CARBON ECO SP под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски.

Допускается хранение плит XPS ТЕХНОНИКОЛЬ CARBON ECO SP на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Производство работ:

Согласно СТО 72746455-4.2.1-2013 «Проектирование и устройство мелкозаглубленных плитных фундаментов типа “утепленная шведская плита”».

Меры предосторожности:

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя.

tstn.by

XPS CARBON ECO 400 SP фундамент Шведская плита

XPS CARBON ECO SP от Технониколь — теплоизоляционные плиты повышенной прочности, толщиной 100 мм. Применяются как часть системы мелкозаглубенного фундамента с системой готовых коммуникаций и теплого пола.

Область применения:
— Рекомендуется к использованию в малоэтажном строительстве без обустройства подвала.
— Широко используется при строительстве каркасных домов, домов из газобетона, домов из бруса и любых других типов легких домов.
— Удобен для участков застройки с типом грунта: песок, супесь, суглинок, глина, водонасыщенные и слабонесущие грунты.

Преимущества:
— Защищает фундамент от потерь тепла, а это означает снижение расходов на отопление дома
— Небольшие сроки монтажа — всего 2-3 недели
— Поверхность фундаментной плиты готова для укладки напольного покрытия
— Прочность — возможно устраивать фундамент на слабых грунтах
— Устойчивость в биологически агрессивных средах
— Срок службы в грунтах не менее 40 лет

Особенности и монтаж:

Карманная инструкция «Утепленная шведская плита»

В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол XPS CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой.

Технические показатели XPS Carbon SP:
