Толщина стен в монолитном доме – технология строительства, планировка квартир, проекты, слышимость, серии, что такое монолит кирпич, чем отличается, дает ли усадку, видео-инструкция по монтажу своими руками, фото и цена

Содержание

Как определить несущая стена или нет?

Монолитная несущая стена и не несущая стена из пазогребневых плит

Начинать согласование перепланировки квартиры или нежилого помещения, да и саму перепланировку в целом,  следует  с определения несущих стен, потому что их затрагивание может привести к плачевным последствиям, в том числе к обрушению здания. Перепланировка несущих стен (частичный демонтаж, устройство проёма и т.д.) согласно статье 26 ЖК РФ должна осуществляться на основании соответствующего проекта перепланировки, согласования его с автором дома и т.д. Несмотря на это в Интернете с каждым днём всё больше распространяются примеры перепланировок (к примеру ivd.ru) , где дизайнеры играючи сносят несущие стены, не обращая внимание на то, что это незаконно и, более того, может привести к нарушению прочности здания. В данной статье мы постараемся подробно ответить на вопросы "Как узнать несущая стена или нет?" и "Как узнать какие стены  в квартире несущие?"

Для начала рекомендуем Вам узнать тип Вашего дома и материал его стен на сайте nesprosta.ru по его адресу. Наиболее простой и надежный способ определения несущих стен для непрофессионалов- это померить её толщину.

Определение несущих стен. Как узнать несущая стена или нет?

1. Несущие стены в панельном доме.

В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились.  Для начала определите с помощью этой статьи серию Вашего дома по адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т.д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.

Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов. Там приведены планировки квартир каждой серии с выделением цветом несущих стен.

Второй способ узнать какие стены несущие в панельном доме- это померить их толщину. В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм., толщина несущих стен- от 140 до 200 мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80 мм., внутренние стены- железобетонные несущие панели толщиной 140,180 или 200 мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120мм.

Таким образом, если толщина померенной стены без отделочных слоев окажется меньше 120 мм., то это значит, что она является перегородкой, а если больше- то несущей.

Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:

Толщина стены: s= c-a-b;

Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.

2. Как узнать несущая стена или нет в кирпичном доме?

Толщина кирпичной стены кратна размеру кирпича (120 мм.): 120 мм.+10 мм.(толщина вертикального шва раствора)+120 мм. и так далее.. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640 мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80 мм. соответственно, межквартирные- 250мм. из кирпича и 200мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм.

Таким образом, если толщина померенной стены в квартире оказалась меньше 380 мм., то она является перегородкой, и наоборот.

Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.

Несущие стены в хрущевке и сталинке.

Итак, какие стены несущие в хрущевке? Какие стены можно затрагивать при перепланировке хрущевки? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым ) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.

Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:

Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h) мм.), которые в свою очередь опираются на продольные несущие стены:

В последнем варианте, а он встречается чаще чем первый,  поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия. Направление укладки плит бывает видно по рустам (стыкам плит). Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.

Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.

Всё что было сказано выше о хрущёвках, относится и к сталинкам. В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.

Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций:
1.

2.

3.

4.

Иногда вместо части внутренней стены (чаще в сталинках) устанавливают кирпичные столбы (колонны), на которые опираются железобетонные балки:

5.

6.

Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для  перепланировки и полёта дизайнерской мысли.

3. Несущие стены в монолитных домах.

Как определить несущую стену в квартире в монолитном доме? Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному оформлению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения) , и балки и т.д. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина несущих стен в монолитном доме обычно составляет 200,250 и 300 мм. Размеры колонн бывают ещё больше.

Таким образом, если вы померили толщину стены и она оказалась менее 200 мм., то это перегородка. Обратное к сожалению не верно. Если вы померили стену и её толщина составила к примеру 200 мм., то это ещё не значит что она несущая, потому что в монолитных домах перегородки могут достигать толщины 200 мм. и более (например, из пеноблоков).

Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры- это попросить в управляющей компании или отделе продаж план вашего этажа из архитектурного раздела проекта здания (“рабочку”):

Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры. Несущие стены обычно выделяются отдельной штриховкой.

Если квартира находится в новостройке и её отделка ещё не выполнена, то какие стены являются несущими можно определить при визуальном осмотре. Несущие стены в таких зданиях выполняются из монолитного железобетона, который внешне легко отличим от кирпича, пеноблоков и других материалов, из которых выполняются перегородки и не несущие стены. Также на несущих стенах в таких домах отчетливо видны зачеканенные раствором отверстия, которые остались от стяжек опалубки при возведении стены.

4. Как обозначаются несущие стены на плане?

Многие, задают нам вопрос: "Как определить несущие стены на плане?". К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда. Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.

Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.

5. Можно ли трогать несущие стены?

Ниже мы вкратце рассмотрим те работы, которые можно и нельзя проводить с несущими стенами при перепланировке.

5.1. Можно ли снести несущую стену в квартире?

Демонтировать целиком несущую стену в доме любого типа категорически нельзя в соответствии с пунктом 10.3 Приложения № 1 Постановления Правительства Москвы №508. Во-первых, такой демонтаж приведет к существенному нарушению прочности, устойчивости и безопасности использования всего здания целиком. Во-вторых, такую перепланировку невозможно согласовать, и в случае её выявления придется потратить очень много денег на разработку проектной документации по восстановлению несущей способности такой стены.

5.2. Можно ли перенести несущую стену?

Осуществлять перенос несущей стены запрещено по тем же причинам, что описаны в предыдущем пункте.

5.3. Можно ли сделать проход в несущей стене?

Проём в несущей стене выполнить возможно во многих случаях. Однако при этом необходимо соблюсти множество требований. Возможность такой перепланировки и требования, предъявляемые к ней, мы подробно рассмотрели в отдельной статье.

5.4. Штробление несущей стены.

Выполнять горизонтальные или вертикальные штробы в несущих стенах под электропроводку или трубы водоснабжения запрещено согласно пункту 10.11 Прложения 1 к Постановлению Правительства Москвы №508. О штроблении стен можно почитать здесь.

5.5. Сверление несущей стены.

Сверлить несущие стены под установку дюбелей или других элементов крепежа допускается. Допускается даже устройство небольших сквозных отверстий для проводки через стену вентиляции,  канализационных труб и труб водоснабжения.

Надеемся, что наша статья ответила на вопрос: "Как узнать несущие стены в квартире?". Также рекомендуем Вам прочесть статью о том, как согласовать перепланировку квартиры или нежилого помещения.

resog.ru

толщина, опалубка, армирование, усиление проемов, как сделать своими руками

Монолитные стены  – ограждающая конструкция в системе монолитно-каркасной технологии. Сочетание бетона и металлической арматуры даёт хорошие эксплуатационные качества при невысокой стоимости.

Преимущества и недостатки

Монолитно-каркасная технология имеет следующие преимущества:

  • здания возводятся в сжатые сроки;
  • единая конструкция без швов прочна и надёжна, непродуваема, мостиков холода не образуется;
  • помещения монолитных домов имеют свободную планировку;
  • легко выполняются сложные архитектурные арочные, криволинейные элементы;
  • повышенный срок эксплуатации монолитных железобетонных строений;
  • ровная гладкая поверхность стен отделывается без подготовительных работ.

К недостаткам монолитных стен относят низкую звукоизоляцию, обязательное утепление стены, способность бетона проводить вибрацию.

Минимальная толщина

Основная задача стены, как ограждающей конструкции – сохранять тепло.

Толщина наружной стены регулируется теплотехническим расчётом, принимается от расчётных значений температур климатического района, зависит от выбранных материалов утепления и отделки.

Размер всегда задан проектом, отступать от него не рекомендуется.  Толщина монолитной бетонной стены варьируется от 250 до 450 мм, при расчётной температуре климатического района от -20 до -40 град. Внутренние стены проектируют однослойными.

Толщина стены из монолитного железобетона всегда меньше стены из кирпичной кладки, что увеличивает площадь помещений при прочих равных значениях.

Устройство своими руками

Технология возведения монолитных стен не требует специальных навыков и умений. С составом работ по силам справиться звену из 2-3 человек. Домашний мастер с помощником сэкономит на оплате рабочим.

Опалубка

Монолитные стены возводятся с помощью опалубки – строительной конструкции, представляющей собой форму для заливки бетонной смеси.

Опалубка бывает двух видов: съёмная и несъёмная. Съёмная опалубка переставляется в процессе заливки, удаляется после набора прочности бетоном.

Несъёмная форма остаётся частью стены, дополняя бетон нужными качествами.  Самые распространённые опалубки из вспененного полистирола выполнены в виде блоков. Блоки соединяются замками. Пенополистирол с бетоном образует трёхслойный пирог, утепляет бетонный слой, звукоизолирует конструкцию.

Армирование

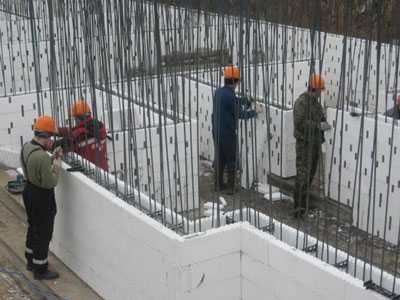

Армирующий каркас устанавливается в переставную опалубку сразу после сборки. В несъемной опалубке арматура просчитана и установлена производителем.

На монолитную стену действуют сжимающая и изгибающая нагрузки. На сжатие работает бетон, деформацию изгиба воспринимает арматура.

Каркас монолитной стены двойной. В малоэтажном строительстве допустимо применять сетки из арматуры сечением 8 мм.

Рифлёное сечение прутов хорошо сцепляется с бетонной смесью, гладкие пруты анкерятся загибами на концах.

Выход арматуры на поверхность не допускается. Максимальный шаг продольной арматуры в сетке 25 см.

Поперечный шаг ограничен расстоянием 35 см. Длины стержней продольной арматуры подбирают на всю высоту конструкции.

Если по каким-то условиям обойтись без стыка невозможно, арматуру соединяют внахлёст, без применения сварки. Длина нахлеста зависит от диаметра арматуры и указана в архитектурном проекте дома. Сварные стыки ломаются при вибрации, вызванной уплотнением бетона.

Усиление проёма

Любой проём ослабляет сечение конструкции, становится уязвимым местом. Периметр оконных, дверных проёмов дополнительно укрепляется.

Важно! Неверное армирование проёмов приводит к растрескиванию и деформации монолитной конструкции.

Толщина и количество арматурных прутов будут зависеть от ширины проёма, приложенной нагрузки и принимаются согласно проектного значения. Армируются горизонтальные и вертикальные плоскости. При укладывании бетонной смеси опалубку подпирают до достижения необходимого отвердения.

Заливка

Самостоятельные работы по возведению стены начинаются со сборки опалубки. В собранную из щитов форму устанавливается каркас из арматурных стержней, затем заливается бетонная смесь.

Очерёдность заливки стен зависит от типа опалубки:

  • несъёмную опалубку заполняют от пространства под оконными проёмами по направлению к углам здания;
  • съёмную форму заливают рядами, на высоту не более 50 см за раз (для лучшего уплотнения бетонной смеси).
Важно!

В переставной опалубке залитому бетону не дают полностью схватиться для того, чтобы получить монолитную конструкцию без швов.

В обоих случаях тщательно наполняются и вибрируются углы. При подаче бетона механизированным способом скорость движения смеси снижают для качественной заливки, уменьшая сечение рукава.

Бетон уплотняется вибратором, в зависимости от времени года осуществляется уход. Зимой раствор прогревается, летом, в жаркую погоду, железобетон поливают водой, предотвращая растрескивание. От осадков открытая часть формы закрывается полиэтиленовой плёнкой.

Обратите внимание

После окончания бетонных работ необходимо в обязательном порядке произвести проверку прочности бетона.

Применение

Каркасно-монолитная технология одинаково успешно применяется во всех сферах строительства. Монолитные стены встречаются в многоэтажной застройке, частном секторе, общественных зданиях.

Технология востребована:

  • при точечной застройке внутри квартала;
  • недостатке места для разработки грунта под котлован;
  • невозможности подъезда крупной строительной техники, башенных кранов;
  • в районах с повышенной сейсмической активностью.

В индивидуальном домостроении применение монолитных стен экономит затраты на перевозку и хранение конструкций, погрузочно-разгрузочные работы.

Полезные видео

Подробно и понятным языком объясняется весь процесс устройства монолитных стен в своем доме:


Сборно-монолитная стена, подробности в видео ниже:


Посмотрите процесс заливки бетона в опалубку при устройстве стен, используется автомиксер с насосом:


Монолитные стены из железобетона – новое, весомое слово в современном строительстве.

domavlad.ru

Монолитные железобетонные стены: технология производства

Монолитный железобетон является популярным строительным материалом, который используется при строительстве дорогостоящих объектов. Нашел свое применение при возведении торговых центров, зданий с большим количеством этажей и для сооружения авторских домов. Железобетонные конструкции называют монолитными, если их заливка осуществляется непосредственно на строительной площадке. Популярность монолитного домостроения обусловлена невысокой ценой, прочностью построек и способностью выдерживать большие нагрузки. Возведение монолитных железобетонных конструкций может осуществляться в любое время года, что значительно сокращает время на строительство зданий и сооружений.

Преимущества

Монолитные железобетоны имеют следующие преимущества:

  • стойкость к воздействию огня;
  • возможность собственноручного монтажа;
  • минимальные физические затраты при возведении железобетонной монолитной конструкции;
  • отсутствует необходимость в дополнительной технике и подъемных механизмах;
  • стойкие к образованию коррозии;
  • не поддаются окислению;
  • одинаковый технологический процесс для всех циклов;
  • скорость монтажа;
  • способность противостоять большим нагрузкам;
  • сравнительно низкая стоимость на монолитное домостроение;
  • сейсмоустойчивость сооружений;
  • спустя много лет эксплуатации, железобетонный материал способен увеличивать свои прочностные качества;
  • долговечность;
  • отсутствует потребность в большом количестве техники и оборудования;
  • небольшой вес элемента, при строительстве которого не требуется возведение тяжелого фундамента;
  • возможность применения любой планировки дома;
  • снижение затрат на отделочные работы за счет гладкой поверхности материала;
  • надежность и прочность.
Вернуться к оглавлению

Недостатки

Выделяют следующие недостатки:

  • необходимость в применении шумоизоляционного материала;
  • существуют сложности разборки;
  • вероятность появления трещин, отслоек и других подобных деформаций;
  • сложность монтажа опалубки;
  • необходимость нанимать квалифицированных рабочих;
  • потребность в прогревании бетона при возведении конструкции в холодное время года;
  • надобность в укладке теплоизолирующего материала;
  • обеспечение дополнительного ухода в период застывания раствора.
Вернуться к оглавлению

Какой толщины должна быть стена?

Толщина стен зависит от разновидности зданий. Для зданий с одним этажом выбирают стену толщиной не больше двадцати сантиметров, для сооружений с большим количеством этажей потребуются стены с толщиной не меньше 55 сантиметров. Таким образом, можно сделать вывод, что толщина железобетонных стен для разных построек колеблется от двадцати до 55 сантиметров.

Вернуться к оглавлению

Устройство монолитных стен

Плитный фундамент и монолитные стены.

Монтаж монолитных конструкций различной толщины осуществляется непосредственно на строительной площадке. Первым делом, устанавливают опалубку, которая подходит под размеры постройки. Далее монтируют армирующий слой и приступают к бетонированию. Конструкция монолитов напоминает строительство сборного железобетона, только в этом случае элементы изготавливают на заводе и доставляют на стройплощадку, где выполняют сборку.

Для монтажа сборной конструкции потребуется привлечение специальной техники и подъемных механизмов, а это дополнительные финансовые затраты и потребность в увеличенной рабочей силе. Однако при возведении монолита, не требуется транспортировка конструктивных элементов и применение спецтехники, что значительно сокращает расходы на строительство.

Вернуться к оглавлению

Опалубка

При возведении конструкций потребуется монтаж прочной опалубки, которая послужит защитой для вытекания раствора. Опалубка бывает таких видов:

  • блочная, которая используется при монолитной заливке объектов без перекрытий;
  • разборная, состоящая из отдельных частей обеспечивающие жесткость постройки;
  • скользящая, которая применяется в строительстве многоэтажных зданий;
  • пневматическая, имеет воздухопроницаемую прочную оболочку;
  • несъемная, используется в роли декора;
  • туннельная, необходима в постройках с перекрытием.

Процесс установки опалубки несложный и состоит из рытья котлована и монтажа щитов. Монтируя опалубку, важно следить за ровностью конструкции и избегать деформаций под воздействием больших масс бетонного раствора.

Вернуться к оглавлению

Армирование

Для армирования вбирают двухслойный каркас, который предотвратит прогиб стен в результате нагрузки. При укладке продольной арматуры соблюдают шаг в двадцать сантиметров, при горизонтальной арматуре – в тридцать пять сантиметров. Армирующая сетка прокладывается по всему периметру опалубки.

Вернуться к оглавлению

Заливка

После установки армирующего слоя приступают к заливке бетонным раствором, который укладывают толщиной слоя не больше чем на пятьдесят сантиметров. Заливку смеси осуществляют только после высыхания предыдущих слоев. В процессе бетонирования раствор уплотняют вибратором, который удалит пузырьки воздуха. После заливки бетонную смесь оставляют сохнуть до достижения ее максимальных прочностных характеристик, на это уйдет месяц. Спустя 30 дней приступают к утеплительным и финишным работам.

Вернуться к оглавлению

Где применяются?

Монолитный железобетон используется при строительстве жилых домов с несущими стенами, общественных и производственных сооружений, в зданиях с двумя этажами, а также при возведении каркасов с нетяжелыми ограждениями стен, перегородок из материалов высокого качества, которые способствуют уменьшению общей массы постройки. При строительстве промышленных конструкций, а именно в возведении стадионов, больших цехов, выставочных залов. Часто используются монолитные железобетоны при необходимости усилить фундамент, перекрытия, стены и колонны.

Вернуться к оглавлению

Заключение

Использование монолитных железобетонных конструкций имеют преимущественные аспекты относительно других строительных материалов. Его широкая область применения делает железобетонный монолит популярным элементом зданий и сооружений.

Однако выбирая материал, важно отталкиваться не только от его положительных качеств, но также и обращать внимание на недостатки, которые могут сыграть большую роль при возведении монолитных конструкций.

kladembeton.ru

Как определить несущую стену - в кирпичном, панельном и монолитном доме

При выполнении ремонта, нередко возникает желание произвести кардинальные изменения по перепланировке жилой площади. В таком случае встает вопрос: как определить несущую стену, которую нельзя трогать? И чтобы не ошибиться, предлагаем вам рассмотреть несколько способов того, как это выяснить. Также эта статья будет интересна тем, кто планирует выполнять ремонтные работы, а именно прокладывать коммуникации скрытым методом.

Определение

Под несущей стеной подразумевается конструкция, на которую опирается перекрытие следующего этажа. Также такие стены могут заменяться колоннами или балками, которые поддерживают все строение.

Если в процессе ремонта неправильно определить несущую стену, то при ее нарушении в здании могут появляться трещины, в худшем случае – перекрытие может обрушиться.

Основные положения

Определить, несущая стена перед вами или нет, можно несколькими способами. Например, по месторасположению. Все наружные стены всегда являются несущими, а также те, которые находятся со стороны лестничной клетки. Это могут быть стены, которые граничат с вашими соседями. Кроме того, определить можно по ее толщине и из чего она сделана. Если используется кирпич, то несущая конструкция в таком случае будет больше 380 мм. Что касается железобетонной конструкции, то это 140–200 мм, а в случае с монолитными стенами несущая стена будет равняться 200–300 мм и более. Найти несущую конструкцию можно и по расположению плит перекрытия. Все стены, которые располагаются перпендикулярно плитам, являются несущими. Хотя есть дома где имеются исключения из правил, например, чешские постройки.

Это основные положения, которые помогут вам определить какие из стен несущие, а какие нет. Теперь рассмотрим детальней, где и какие стены в панельном доме, хрущевке, кирпичном и в монолитном доме.

Панельные дома

Перегородки в панельном доме обычно имеют толщину в пределах 80–100 мм. Она может быть выполнена из гипсобетона. Что касается несущей стены, то это может быть толщина 140, 180, 200 мм. Если после измерений стены ее толщина равна меньше 120 мм, то однозначно – это перегородка. Но заметьте тот факт, что в некоторых панельных домах стены оштукатурены. Поэтому обязательно учитывайте это при измерениях. Хотя в большинстве случаев слой штукатурки не превышает 50 мм, а, значит, существенного влияния это не окажет. Но лучше всего в месте измерения брать за основу исключительно толщину стены.

Кирпичные дома

Толщина стен в кирпичных постройках формируется при кладке. Например, стандартный кирпич имеет ширину 120 мм. Если кладка выполняется в два ряда, то между ними имеется шов около 10 мм. Соответственно толщина такой стены будет равна 250 мм. Если стена выложена в три ряда, то ее толщина будет 380 мм и так дальше.

Измерение стен

Самый простой метод определения несущей стены – измерение. Стены 80, 120 или 250 мм являются перегородками. Соответственно толщина стены 380, 520 мм и больше всегда является несущей. Также обязательно учтите при измерениях слой штукатурки и другие отделочные материалы.

В некоторых кирпичных домах могут быть деревянные перекрытия. Поэтому несущие стены могут иметь меньшее значение.

В хрущевке/сталинке

Несущие стены в таких постройках представляют собой схему их трех несущих (зеленый цвет) и поперечных (синий цвет) стен, на схеме они выглядят так:

При этом перегородки, отмеченные синим цветом, также являются несущими для лестничного марша.

Как видно в этом случае действуют стандарты. Конструктивная схема в хрущевках или сталинках не меняется, хотя при этом планировка квартиры может отличаться.

Ищем несущую стену в монолитном доме

Что касается монолитных построек, то планировка в них может быть самой разной. Толщина стен здесь также может быть разной, это и 200, 250, 300 мм и больше. Если измеренная вами стена имеет 200 мм толщины, то, вероятнее всего, это перегородка. Если больше 200 мм, то это не гарантия что перед вами несущая стена. Самый метод ее определения, это найти проектную документацию или проконсультироваться с инженером, из компании застройщика. В монолитных домах для перегородок используются пеноблоки разной толщины, этим все и объясняется.

Допустимые работы при перепланировке

Так, выполняя перепланировку квартиры, могут возникать вопросы, касающиеся того можно ли убирать несущие стены. Сразу стоит сказать, что недопустим полный ее демонтаж, так как это может привести к разрушению строения. Если же сделать подобную перепланировку самовольно, то по ее восстановлению придется потратить большую сумму, плюс к этому есть риска получения штрафов. Это правило касается и переноса несущей стены.

Вот к чему может привести нарушение несущей стены

Если о полном сносе или переносе речи не идет, а вы хотите сделать проем, то выполнить такую работу возможно. Однако каждый случай следует рассматривать индивидуально и лучше всего обратиться в проектную организацию. В том случае если вы хотите провести те или иные коммуникации скрытым методом в такой стене, то делать горизонтальные или вертикальные штробы запрещено, согласно постановлению Правительства Москвы. Однако выполнять сверление возможно. Особенно когда речь идет об установке крепежных элементов, таких как дюбель или проведение канализационных труб, вентиляции или водопроводных труб сквозь стены.

Как видно существует ряд ограничений, которые касаются несущих стен. Надеемся, что из этой статьи, вы получили ответ на вопрос, как узнать расположение несущих стен.

Видео

Схемы

Несущий стов с поперечными несущими стенами

Несущие и самонесущие наружные стены

Схема изготовления проема в стене

Схема несущих стен

Схема поперечных несущих стен

kakpravilnosdelat.ru

6.2. Внутренние монолитные стены

В домах с монолитными и сборно-монолитными наружными стенами внутренние несущие стены выполняют монолитными однослойными толщиной не менее 160 мм из тяжёлого бетона и толщиной не менее 180 мм из лёгкого конструктивного бетона на пористых заполнителях (керамзите, аглопорите или др.). В домах высотой до 16-ти этажей внутренние монолитные стены, как правило, не имеют расчётного вертикального армирования, но отдельные участки стен имеют расчётное или конструктивное армирование.

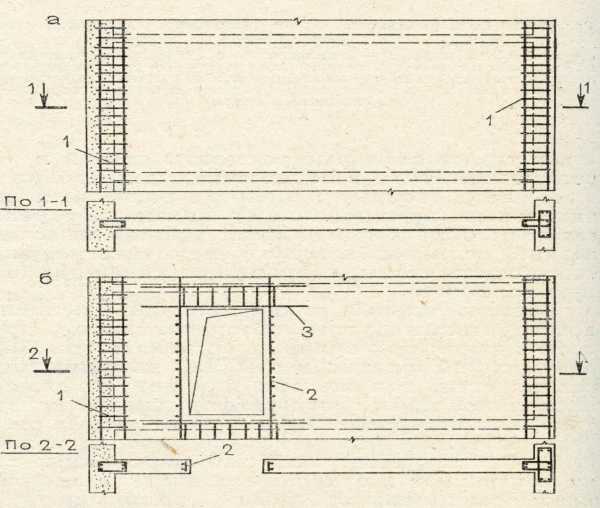

Как и в наружных стенах расчётное армирование в виде плоских или пространственных каркасов имеют надпроёмные участки внутренних стен, а конструктивное армирование в виде вертикальных пространственных каркасов устраивают в местах взаимных пересечений внутренних стен и их примыканий к наружным стенам, и в виде плоских каркасов – у граней проёмов (рис. 6.2). Конструктивное армирование зон примыкания одной стены к другой устраивают для ограничения трещинообразования и ширины раскрытия трещин в этих зонах.

В домах высотой более 16-ти этажей и при строительстве на просадочных грунтах, в сейсмоопасных районах и на подрабатываемых территориях внутренние монолитные стены имеют конструктивное или расчётное вертикальное армирование, вид которого зависит от величины воспринимаемых нагрузок и технологических особенностей устройства монолитных стен.

Рис. 6.2. Внутренняя монолитная стена и схема конструктивного армирования монолитных внутренних стен для обычных условий строительства: а – глухая стена; б – стена с проёмом; 1 – пространственный каркас в пересечении стен; 2 – плоские каркасы у граней проёмов; 3 – пространственный каркас надпроёмной перемычки

6.3. Перекрытия, лестницы, перегородки, покрытия и другие элементы

в домах с монолитными и сборно-монолитными стенами

В домах с монолитными и сборно-монолитными несущими наружными и внутренними стенами перекрытия выполняют, как правило, сборными из многопустотных или ребристых плит-настилов. Это позволяет при поэтажном бетонировании стен после набора бетоном стен этажа требуемой прочности беспрепятственно убирать вверх и наружу этажа все элементы внутренней технологической оснастки, что было бы трудно выполнимым при устройстве монолитных перекрытий.

Плиты-настилы перекрытий опирают на продольные наружные и внутренние несущие стены (вариант конструктивной схемы с продольными несущими стенами) или на поперечные внутренние и наружные несущие стены (вариант конструктивной схемы с поперечными несущими стенами). Возможна также комбинация этих конструктивных схем, т. е. часть дома может иметь продольные несущие стены, а вторая часть – поперечные несущие стены. Длина опорных площадок плит-настилов перекрытий на монолитные бетонные стены не менее 50 мм.

Возможен вариант конструктивного решения здания с несущими монолитными внутренними поперечными и продольными стенами, с монолитным безбалочным перекрытием и с ненесущими наружными продольными стенами, которые устанавливают поэтажно на перекрытия после удаления технологической оснастки, применявшейся для бетонирования внутренних стен и перекрытий этажных ячеек дома и прикрепляют к перекрытиям и поперечным стенам.

Лестницы в домах с монолитными и сборно-монолитными стенами могут быть тоже монолитными, опирающимися на монолитные стены лестничных клеток. Правда, такие лестницы не технологичны и трудоёмки. Поэтому чаще применяют сборные крупноэлементные или крупнопанельные лестницы, этажные и междуэтажные площадки которых опирают непосредственно на стены лестничных клеток или на стальные опорные столики, привариваемые к закладным деталям стен лестничных клеток.

Перегородки в таких домах могут устраиваться крупнопанельными или из мелкоразмерных элементов, но в домах с монолитными перекрытиями перегородки могут быть только мелкоэлементными.

Покрытия в зданиях с монолитными стенами устраивают чердачными или совмещёнными, при этом чердачные покрытия могут быть с холодным, тёплым или комбинированным чердаком. Несущими элементами покрытий могут служить многопустотные плиты-настилы или специальные ребристые плиты с рёбрами вниз. Плиты покрытий опирают на наружные и внутренние монолитные стены или специальные опорные элементы, устраиваемые в чердачных покрытиях выше чердачного перекрытия.

При устройстве лоджий или эркеров в наружных монолитных стенах устраивают соответственно западающие или выступающие участки, на которые поэтажно опирают плиты перекрытий лоджий или эркеров.

Дома с монолитными и сборно-монолитными стенами имеют высокую прочность и пространственную жёсткость из-за высокой прочности монолитных стен и прочного соединения в местах пересечений внутренних стен и их примыканий к наружным стенам, что обеспечивает их совместную работу при восприятии горизонтальных нагрузок. Кроме того, пространственную жёсткость этих домов повышают поэтажные перекрытия из плит-настилов, являющиеся горизонтальными диафрагмами жёсткости.

При отработанной технологии производства работ и использовании при бетонировании многократно применяемой универсальной технологической оснастки домостроение с монолитными и сборно-монолитными стенами может быть более экономичным (особенно по расходу металла) по сравнению с крупнопанельным, крупноблочным и мелкоэлементным домостроением.

Общественные здания

studfiles.net

Проблемы монолитных и монолитно-каркасных новостроек

Напомним, что применяемые в последние годы при строительстве каркасно-монолитных многоэтажных жилых домов трехслойные наружные конструкции стен с внутренним слоем из плитного эффективного утеплителя и лицевым слоем из кирпичной кладки имеют существенные повреждения на значительном количестве эксплуатируемых зданий.

Как правило, недостатки конструкции выявляются при эксплуатации зданий, и устранение дефектов силами эксплуатирующих организаций практически невозможно.

В соответствии с распоряжением №18 от 23 мая 2008 г. министерство строительного комплекса московской области рекомендовало проектным организациям при разработке проектов предусматривать конструктивные решения наружных ограждающих конструкций преимущественно с применением теплоэффективных каменных материалов, исключив применение колодцевой кладки.

Кабинет министров республики Татарстан выпустил распоряжение №382-р от 30.03.2009г., согласно которому было рекомендовано при проектировании и строительстве жилых и общественных зданий расчетной надежностью и долговечностью более 50 лет не применять метода слоистой кладки наружных стен с расположенным внутри утеплителем из пенополистирола или минеральной ваты, показавшим себя в эксплуатации как неэффективный, а также предусматривать в проектной документации долговечность и надежность зданий на срок от 100 до 150 лет.

Министерством строительства Удмуртии в июне 2013 года были выпущены рекомендации, согласно которым на социальных объектах высотой до трех этажей должны применяться каменные конструкции наружных стен.

Таким образом, опасения, связанные с вопросами долговечности и ремонтопригодности были вынесены и подтверждены на высшем уровне в регионах России.

Однако, применение исключительно каменных конструкций и отказ от колодцевой кладки и утеплителей из различного рода ват и пенополистирола не означает сиюминутного решения всех проблем.

Отдельные судебные процессы, связанные с недостатками строительства на объектах, в которых не применялись утеплители из ват, не являются сегодня редкостью.

Специалисты Уральского научно-исследовательского и проектно-конструкторского института Российской академии архитектуры и строительных наук Екатеринбург (УралНИИпроект) задаются интересным и шокирующим вопросом: «Не сдует ли ветер стены с высоток?»

Тревогу у специалистов вызывает прочность многослойных стен, выполненных из ячеистобетонных или полистиролбетонных блоков при строительстве многоэтажных зданий.

Не секрет, что требования энергосбережения, а также стремление застройщиков и проектировщиков не тратить на толстые массивные стены полезную площадь квартир привели к значительному облегчению наружных стен.

Если в советский период толщина однослойных массивных кирпичных стен составляла 510 мм и более, то сегодня при возведении так называемых монолитно-каркасных домов толщина наружных стен из легких бетонов (газобетон, ячеистый бетон и т.п.) может быть и менее 400мм. В этом можно легко убедиться, посетив любую новостройку с монолитным каркасом и навесной стеной: просто сравните толщину наружной стены нового дома и дома советской постройки.

Свойства легкобетонных камней таковы, что их линейные размеры со временем могут уменьшаться. Высота стен за 3-5 лет может уменьшиться на несколько миллиметров, что приводит к образованию зазора в месте примыкания стены к монолитному перекрытию. В таком состоянии стена может шататься под воздействием ветра. Под воздействием таких подвижек могут образовываться видимые повреждения внутренней отделки: трещины, через которые проникает холодный воздух, отслоения штукатурки, обоев и т.п.

Недостаточная прочность и некачественное крепление наружных стен и лицевой кладки в условиях значительного и постоянно меняющегося ветрового давления, могут привести к плачевным последствиям.

Ознакомиться с документами и скачать их можно по ссылкам ниже.

my-amber.ru

Как определить несущие стены в жилом доме


Вступление

Здравствуйте. В прошлых статьях я описывал особенности скрытой электропроводки в многоквартирных жилых домах, а именно, разговор шел о штроблении стен. Можно подвести краткий итог этих статей: не рекомендовано дробление несущих стен многоквартирных домов. Возникает простой и логичный вопрос, как определить, какие стены являются несущими, а какие нет? Это особенно важно при покупке новой квартиры. Разрушение несущих стен может стать неприятным сюрпризом при переезде в новую квартиру.

Большое значение при переезде с места на место является выбор транспортной компании. Особое значение выбор компании приобретает при переезде из другой страны, например в Россию. Здесь к хлопотам с переездом добавляется оформление документов, беспокойство о пересечении грузом границы и т.д. Выбор транспортной компании с большим опытом практической работы, акцентирующей услуги по переезду в Россию будет отличным вариантом беспроблемного переезда. Пример такой компании, компания ТОО GTrans. Отработанный переезд в Россию из Казахстана по наезженным маршрутам.

Зачем определить несущие стены в квартире (офисе)

Ответы на вопросы «Зачем определять несущие стены» или «Какая стена, несущая» вообще не имеют никакого значения, если вы не планируете серьезный ремонт, связанный с перепланировкой и/или прокладкой новой скрытой электропроводки. Как перепланировка, так и электромонтаж связан с затрагиванием конструкций помещения и согласно Жилищному кодексу РФ, требует согласований и получения разрешений, если эти конструкции являются несущими.

Юридически, вопрос максимально понятен. Нарушение несущих конструкций дома (здания) может нарушить его прочность и привести к его разрушению (частичному или полному).

На практике, некоторые строительные фирмы, без опасок, рушат и долбят стены, увещая заказчиков, что «мы делаем это постоянно». Это совсем не аргумент, ведь ответственность за незаконную перепланировку и разрушение конструкций лежит на собственнике жилья.

Как самостоятельно определить несущую стену

Есть несколько практических советов, как определить несущая стена или нет.

Жилой дом из кирпича

Толщина несущих стен в кирпичном доме начинается с 38 см. Все другие стены, 12 см (один кирпич), 25 см (два кирпича), 8-12 см (легкий бетон), являются перегородками.

Несущие стены в хрущевках и сталинках

Конструкция домов типа «сталинка» и «хрущевка» продемонстрирована на фото.

Видим:

  • 3 продольные стены они несущие;
  • Между ними несущие диафрагмы, они удерживают несущие стены от падения;
  • Лестничные пролеты удерживаются на несущих стенах.

Все остальные стены это перегородки.

Как определить несущие стены в доме : Хрущевка

На плане квартиры это будет выглядеть так.

План квартиры

Серийный многоквартирный дом из панелей

Измеряем толщину стены.

В серийных панельных домах толщина несущих стен составляет 12, 14, 18, 20 см. Толщина перегородок в панельных домах, то есть стен, возводимых после постройки (сборки) дома, колеблются в пределах 8-10 см.

Вывод 1. Если толщина стены (без штукатурного слоя) меньше 10 см, очень велика вероятность, что это не несущая стена, а перегородка.

Важно! Конструкция панельного дома держится за счет несущих стен, и разрушение несущей стены нарушает целостность конструкции всего дома.

О штроблении стен в панельном доме, я достаточно подробно написал в статье: Штробление панельных домах: особенности электропроводки в панельном доме

Узнать серию своего дома и посмотреть архитектурную планировку

Панельные многоквартирные дома серийные и каждый дом принадлежит определенной серии. В Интернет можно найти довольно полные сайты с описанием и фото серийных панельных домов. По серии дома, вы легко найдете авторов проекта и проект вашего дома. На проекте дома (квартиры) четко видны несущие стены (они заштрихованы и\или толще остальных). Альтернативой проекту, может стать общение с БТИ или с управляющей компанией вашего дома.

Многоквартирный монолитный дом

В новостройках монолит, определить несущие стены просто. Несущие стены видны визуально.  Ровная бетонная стена, несущая, перегородка выложена из блоков.

В обжитых монолитных домах, несколько сложнее. Перегородкой точно является стена толщиной меньше 20 см. Однако, стена толще 20 см может быть как перегородкой, так и несущей конструкцией.  В этом случае, поможет, определить несущая стена или нет, только архитектурный раздел рабочего проекта. Он должен быть у управляющей компании. Несущие стены будут заштрихованы.

О штроблении стен в монолитном доме, я подробно написал в статье: Проводка в монолитных домах: особенности электропроводки монолитного дома

Какие работы для несущих стен запрещены

В завершении несколько нельзя для несущих стен:

  • Нельзя,  полностью сносить несущую стену в любых зданиях (Постановления Прав-ва Москвы 508) и невозможно получить законное согласование на такой снос.
  • переносить несущую стену;
  • делать проём в несущей стене без согласования и проекта;
  • Нельзя, (в Москве) делать любые борозды для электропроводки, а также труб водопровода и отопления. (ППМ №508)
  • Можно! Сверлить несущие стены для навешивания предметов мебели и приборов, а также можно делать сквозные отверстия в несущих стенах для прохождения труб водопровода, закладных электрокабелей, вентиляции.

Вывод

Как видите определить несущие стены в своей квартире, самостоятельно вполне реально.

©Ehto.ru

Статьи по теме


Похожие статьи:

ehto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
