Толщина теплоизоляции стен
Влияние толщины теплоизоляции на теплопотери
Проблемы энергосбережения давно волнуют как частных владельцев жилья, так и собственников производственных помещений. Правильная установка тепловой защиты конструкций и сооружений значительно снизит затраты на эксплуатационные расходы энергоносителей. Принципы проектирования, которые базируются на строительной теплотехнике, помогут защитить кровельные, фасадные, подземные и внутренние конструкции от лишних теплопотерь, проникновения влаги и ветра внутрь здания. Современные технологии позволяют создавать новые виды утеплителей различной толщины, которые будут эффективно «работать» в любой климатической зоне.
Как выбрать толщину теплоизоляции?
- Толщина теплоизоляции должна изначально быть определена в проектном расчете конструкции. При выборе толщины тепловой изоляции специалисты должны учесть множество факторов, а именно:
- теплопроводность и толщину изолируемой конструкции;
- коэффициент теплопередачи утеплителя;
- размеры воздушного зазора, существующего в вентиляционном фасаде;
- отсутствие или наличие слоя пароизоляции;
- максимальную и минимальную температуру воздуха в конкретном регионе.
Те специалисты, которые уверенны в своих математических способностях и обладают знаниями по основам теплотехники, могут самостоятельно вычислить, какая толщина теплоизоляции может понадобиться для той или иной конструкции или сооружения. Для этого достаточно воспользоваться основными нормами теплосопротивления и применить необходимую формулу расчета. Для определения толщины теплоизоляционного слоя некоторые компании, которые специализируются на продаже утеплителей, на своих сайтах размещают онлайн калькуляторы. Необходимо лишь внести в соответствующие ячейки исходные данные, система сама рассчитает нужные параметры и выдаст результат.
Какие конструкции подлежат утеплению?
Толщина теплоизоляции может составлять 50; 75; 100; 150; 200. Эти цифры обозначают технический размер материала. То есть, для того, чтобы утеплить дом можно заказать материал, имеющий толщину 50 миллиметров, 100 миллиметров и так далее. Для каждого типа конструкций необходимо выбирать тот или иной вид теплоизоляции. В основном это:
- Подвальные помещения. Если они планируются делаться теплыми, значит изолировать необходимо стены и перекрытия. В холодных подвальных помещениях утеплять следует лишь потолочную плиту.
- Стены. Выбор толщины теплоизоляции и материала, из которого она будет выполняться, зависит от толщины стен постройки. Кроме того, на выбор материала и толщину его укладки влияет тип фасада: штукатурный, навесной, вентилируемый.
- Крыша и чердачные перекрытия. Теплый чердак снизит поступление холодного воздуха с крыши в жилые комнаты. Выбор утеплителя напрямую зависит от того, из какого материала выполнена кровля: черепица, профлист, асбестоцемент, металлическое перекрытие, рулонная кровля.
Утеплитель, имеющий толщину 100 миллиметров и менее (с малым коэффициентом теплопроводности) используют там, где отсутствует большая нагрузка: пол, уложенный на лагах, сайдинговые панели и их многослойные конструкции, различные внутренние перегородки, фасады с вентиляционными зазорами. Толщина теплоизоляции в 50 миллиметров (с хорошими тепловыми и техническими показателями) применяется во внутренних конструкциях, которые не относятся к несущим: неэксплуатируемые чердачные перекрытия, простенки и т.д.
aquagroup.ru
Какой толщины должен быть утеплитель при теплоизоляции
Для чего нужен утеплитель
Утеплитель — это современный материал, необходимый для утепления строений, как небольших жилых, так и производственных фабрик и зданий общественного назначения.

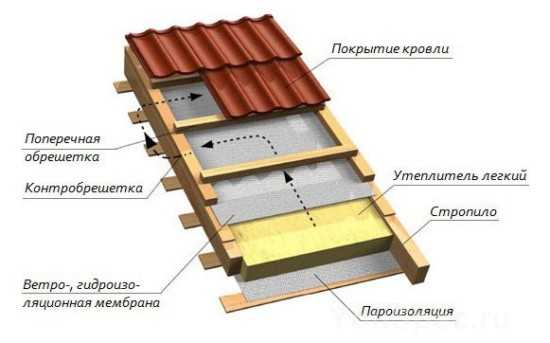

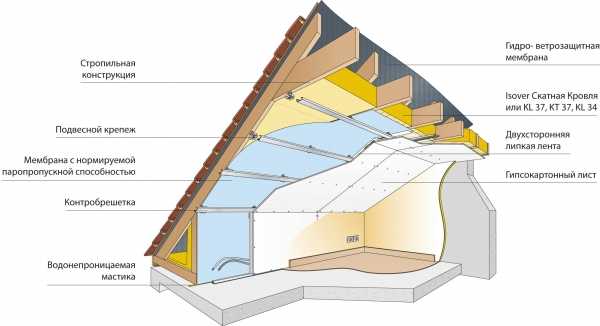

Схема утепления кровли.
Благодаря низкой теплопроводимости он позволяет значительно сократить, а в некоторых случаях предотвратить теплопотери из отапливаемых зимой помещений, летом же спасает от излишнего нагревания.
Влагостойкий, паропроницаемый, долговечный, экологичный, созданный из натуральных компонентов, негорючий — таким должен быть идеальный теплоизолирующий материал. Для утепления каждого элемента строения подходит определенный тип утеплителя, и прежде, чем узнавать, какой толщины должен быть утеплитель для для конкретного здания, следует ознакомиться с его показателями и стоимостью и переходить непосредственно к самим расчетам.
Вернуться к оглавлению
Типы утеплителей и их основные характеристики
Схема пенополиуретана в качестве утеплителя.
Пенополиуретан исключителен тем, что заполняет собой все пустоты, сколы, трещины и плохо замазанные швы, так как наносится в виде пены на поверхность, нуждающуюся в утеплении. После нанесения, он затвердевает и надежно склеивается обрабатываемой поверхностью. Этот материал способен очень хорошо защитить стены здания, трубопроводы и даже кровлю от влияния минусовых температур, благодаря тому, что пористая структура утеплителя обладает малой теплопроводностью. Большое количество наполненных воздухом пустот сокращают уровень вибрации и шума, и потому данная изоляция подойдет для домов, расположенных вблизи производственных цехов, аэропортов и железнодорожных путей.
Для бюджетных вариантов утепления больших цехов и фабрик, мест массового скопления людей и жилых домов с газовым отоплением или каминами, подойдет пеноизол, обладающий высоким коэффициентом пожаробезопасности, он не образует конденсат внутри помещений и не выделяет вредных веществ при пожаре. Поглощение шума высоко, что является еще одним плюсом. Теплоизоляционные свойства этого утеплителя можно сравнивать с кирпичной кладкой 2,5 м толщиной.
Применение минваты в качестве утеплителя используют очень часто, особенно для фасадов, в которых производится вентиляция, и для перекрытий и стен жилых домов. Стоимость минеральной ваты выше, чем у многих других изолирующих материалов, но привлекает очень простым способом монтажа и экологическими показателями. Она безопасна для человека, потому что при пожаре не горит, не выделяет вредных летучих и тяжелых веществ и в агрессивной среде не меняет своих химических и физических свойств.
Схема минеральной ваты в качестве утеплителя.
Минвата долговечна и не пропускает тепло из-за своего основного составляющего — расплавов базальтового волокна.
Многоквартирные жилые дома и многоэтажные здания, например, офисные, эксплуатация которых планируется длительной, хорошо утеплит экструдированный пенопласт, который лучше других удержит тепло и при этом имеет повышенный коэффициент влагонепроницаемости, стены и крыша не будут мокнуть, гнить и на них не образуются плесень и грибок. Заплатить за данный материал придется еще больше, чем за минеральную вату, однако если его выбрать, это окупится, экструдированный пенопласт очень прочен, не ломается при изгибах и сжатии.
Выбрать стекловату как теплоизоляцию можно для деревянных домов, зданий из металлических конструкций, перекрытий кровли и крыши, также она подойдет для трубопроводов и дымопроводов. Стекловолокно, между волокнами которого имеется много пустот, заполненных воздухом, поглощает вибрации, обладает хорошей прочностью, не стареет, не оседает, не деформируется. Упругость утеплителя — это преимущество, так как механические нагрузки не смогут его повредить. Устойчивость к биологическим и химическим воздействиям расширяет сферу использования, а хорошее сохранение тепла внутри строений высоко оценивается строителями.
Вернуться к оглавлению
Расчет толщины теплоизоляции
Таблица расчета толщины теплоизоляции.
После ознакомления с видом самого утеплителя и его свойств, можно переходить к выяснению толщины изоляции. Для этого необходимо знать, из чего построен дом, толщину его несущих стен, куда они ориентированы, из чего сделана внешняя отделка и каким слоем уложена. И очень важно, в каком регионе находится строение, так как на сохранение тепла в доме влияет направление ветра, климат и среднегодовая температура. Имеет значение и определенный элемент утепления, для пола, стоящего на фундаменте без подвала требуется одна толщина, для крыши — совсем другая. Стоит помнить, что на стоимость влияет способ монтажа, чем он проще, тем меньше средств потребуется, поэтому не стоит выбирать слишком сложные варианты с монтажом в несколько этапов. Расчет толщины утеплителя производится обычно в два этапа, по двум основным формулам, которые подходят почти для любой части здания. Первая формула нужна для расчета сопротивления материала передаче тепла, а с помощью второй формулы можно узнать требуемую минимальную толщину утеплителя.
Формула расчета толщины теплоизоляции.
- R=M:Kт, где R — сопротивление передаче тепла материалами, Кт — коэффициент проводимости тепла данного строительного материала, М — непосредственно сам материал, его показатели. Каждый материал принимает в себя определенное количество теплоты и некоторое количество отдает в окружающую среду, не существует ни одного вещества или материала, который не являлся бы проводником. Сопротивление теплопередачи очень важно, так как если стена, например, будет вбирать в себя тепло, нагреваться, а после отдавать его всему вокруг себя, то часть энергии останется в доме, а часть пойдет на улицу. Это невыгодно и придется все время подтапливать.
- T=(Кр — R)*Кт, где R — посчитанное значение сопротивления из первой формулы, Кр — это показатели климатического района, где возведено или будет возводится само строение, нуждающееся в изоляции, Кт — коэффициент теплопроводимости уже материала для утепления. В каждом климатическом районе есть свои характеристики и минимальные значения, которыми должен обладать утеплитель, и чем они выше или чем ниже сопротивление, тем большая толщина необходима.
Все значения можно получить из различных таблиц или по приведенным рядом с ними формулам при необходимости, основываясь на соответствующие СНиПы и ГОСТы. В данный момент их существует очень много, каждый относится к определенному типу строений или материалу, выходят все более новые дополнения и пояснения, а в связи с расширением границ и заселением новых мест, добавляются и новые зоны с просчитанными коэффициентами и климатическими характеристиками.
Показатели в Европе отличаются, в этих странах считают, что при выборе более толстого слоя изоляции в дальнейшем можно будет сэкономить на отоплении помещений в холодное время года.
1poteply.ru
Какой толщины должен быть утеплитель при теплоизоляции
Как правильно выбрать толщину теплоизоляции
Для чего нужен утеплитель
Утеплитель — это современный материал, необходимый для утепления строений, как небольших жилых, так и производственных фабрик и зданий общественного назначения.
Схема утепления кровли.
Благодаря низкой теплопроводимости он позволяет значительно сократить, а в некоторых случаях предотвратить теплопотери из отапливаемых зимой помещений, летом же спасает от излишнего нагревания.
Влагостойкий, паропроницаемый, долговечный, экологичный, созданный из натуральных компонентов, негорючий — таким должен быть идеальный теплоизолирующий материал. Для утепления каждого элемента строения подходит определенный тип утеплителя, и прежде, чем узнавать, какой толщины должен быть утеплитель для для конкретного здания, следует ознакомиться с его показателями и стоимостью и переходить непосредственно к самим расчетам.
Типы утеплителей и их основные характеристики
Схема пенополиуретана в качестве утеплителя.
Пенополиуретан исключителен тем, что заполняет собой все пустоты, сколы, трещины и плохо замазанные швы, так как наносится в виде пены на поверхность, нуждающуюся в утеплении. После нанесения, он затвердевает и надежно склеивается обрабатываемой поверхностью. Этот материал способен очень хорошо защитить стены здания, трубопроводы и даже кровлю от влияния минусовых температур, благодаря тому, что пористая структура утеплителя обладает малой теплопроводностью. Большое количество наполненных воздухом пустот сокращают уровень вибрации и шума, и потому данная изоляция подойдет для домов, расположенных вблизи производственных цехов, аэропортов и железнодорожных путей.
Для бюджетных вариантов утепления больших цехов и фабрик, мест массового скопления людей и жилых домов с газовым отоплением или каминами, подойдет пеноизол, обладающий высоким коэффициентом пожаробезопасности, он не образует конденсат внутри помещений и не выделяет вредных веществ при пожаре. Поглощение шума высоко, что является еще одним плюсом. Теплоизоляционные свойства этого утеплителя можно сравнивать с кирпичной кладкой 2,5 м толщиной.
Применение минваты в качестве утеплителя используют очень часто, особенно для фасадов, в которых производится вентиляция, и для перекрытий и стен жилых домов. Стоимость минеральной ваты выше, чем у многих других изолирующих материалов, но привлекает очень простым способом монтажа и экологическими показателями. Она безопасна для человека, потому что при пожаре не горит, не выделяет вредных летучих и тяжелых веществ и в агрессивной среде не меняет своих химических и физических свойств.
Схема минеральной ваты в качестве утеплителя.
Минвата долговечна и не пропускает тепло из-за своего основного составляющего — расплавов базальтового волокна.
Многоквартирные жилые дома и многоэтажные здания, например, офисные, эксплуатация которых планируется длительной, хорошо утеплит экструдированный пенопласт, который лучше других удержит тепло и при этом имеет повышенный коэффициент влагонепроницаемости, стены и крыша не будут мокнуть, гнить и на них не образуются плесень и грибок. Заплатить за данный материал придется еще больше, чем за минеральную вату, однако если его выбрать, это окупится, экструдированный пенопласт очень прочен, не ломается при изгибах и сжатии.
Выбрать стекловату как теплоизоляцию можно для деревянных домов, зданий из металлических конструкций, перекрытий кровли и крыши, также она подойдет для трубопроводов и дымопроводов. Стекловолокно, между волокнами которого имеется много пустот, заполненных воздухом, поглощает вибрации, обладает хорошей прочностью, не стареет, не оседает, не деформируется. Упругость утеплителя — это преимущество, так как механические нагрузки не смогут его повредить. Устойчивость к биологическим и химическим воздействиям расширяет сферу использования, а хорошее сохранение тепла внутри строений высоко оценивается строителями.
teplomonster.ru
Расчет толщины утеплителя для стен, кровли и пола: формулы для самостоятельных вычислений
Все теплоизоляционные работы проводятся с расчетом толщины утеплителя, минимальное нормативное значение сопротивления теплопередаче определяется СНиП 23-02-2003. Обязательно учитываются тип постройки, теплопроводность, размеры строительных конструкций, климатические особенности региона и другие факторы. Вычисление нужны для таких объектов как: стены, кровля, полы, перекрытия и поверхностей, так или иначе контактирующих с более холодной средой. Простейшим вариантом является обращение к многочисленным программам расчета онлайн-калькуляторов, практически каждый крупный производитель предлагает свои Интернет-ресурсы для подбора правильной толщины утеплителя (свои сайты есть у УРСА, Пеноплекс, Роквул, Урса, существует много универсальных платформ). Для проверки результатов стоит учесть стандартные формулы, это исключит ошибку или выбор неподходящего материала.
Вычисления для разных конструкций
1. Расчет для стен.
Проводится в основном наружное утепление, внутренние работы рекомендуются лишь для квартир или при невозможности внешних. Предпочтение отдается стойким к влаге вариантам, к оптимальным утеплителям для стен относят Пеноплекс, пенопласт, вспененную изоляцию. Потребность в усилении конструкции возникает, если общее тепловое сопротивление меньше нормативного среднесуточного (зависящего от климатических условий региона, его можно вычислить или взять из таблиц, указывая за среднюю в температуру в помещении 22 °C). Иногда упрощают расчет и принимают его равным 3,5, хотя для средней полосы он меньше. В свою очередь, на тепловое сопротивление стен влияет вид стройматериалов и находится по формуле:
- R=δ/λ, где: δ – толщина, а λ – теплопроводность.
Тогда искомая величина определяется как:
В качестве примера приведен теплотехнический расчет необходимой толщины пенопласта для здания из газосиликатного 40 см бетона, с внешней облицовки из декоративного кирпича не более 10 см. Теплопроводность блоков составляет 0,26 Вт/м·°C, утеплителя – 0,039, отделочного слоя – 0,52 (табличные величины). Тогда теплосопротивление бетона: Rб = 0,4/0,26=1,5 м·°C/Вт, кирпича Rк=0,1/0,52=0,19, Rут=3,5-1,5-0,192=1,808. Как результат δут=1,808·0,039=0,07 м, то есть для качественной теплоизоляции необходимо обшить дом плитами пенопласта общей толщиной не менее 7 см. Для сравнения: при замене утеплителя на более плотный Пеноплекс δут=1,808·0,031=0,056 м. Чем выше изоляционные свойства, тем тоньше требуется слой.
Аналогичным образом проводится расчет для других видов утеплителя, более простым вариантом является использование онлайн-калькуляторов, они помогают вычислить даже число упаковок с учетом всей площади стен здания. Чем суровее климат, тем выше будет требуемое среднесуточное тепловое сопротивление, показатель возрастет из-за увеличения числа холодных дней в году. Также желательно обратить внимание на другие условия эксплуатации и свойства материала, к примеру, водопоглощение. В случае отсутствия облицовочного слоя (как при отделке сайдингом или его незначительной толщине) вся нагрузка ложится на стены и утеплитель.
2. Кровля.
Проводится по вышеуказанным формулам, но в данном случае учитываются величины слоев пирога, включая обшивку и кровельное покрытие. Нормируемый для региона параметр теплового сопротивления рассчитывать необязательно, его находят на специальных картах. Для Московской области для кровель он составляет 4,17 м·°C/Вт, Челябинска – 4,95. Аналогично вычисляется требуемая толщина слоя при теплоизоляции чердачных перекрытий, но нормируемый показатель берется как для полов.
При покупке утеплителя для кровли предпочтение отдается волокнистым и легким структурам вроде каменной или стекловаты. Важную роль играют противопожарные свойства, так из-за низкого класса горючести такие доступные стройматериалы как пенопласт или Пеноплекс используются редко (в основном для перекрытий). Выбор способа утепления кровли и мансардовых стен зависит от угла наклона, чем он меньше, тем сильнее утеплитель нуждается в защите от влаги. Желательно, чтобы коэффициент теплопроводности теплоизоляции был в пределах 0,04 Вт м·°C, средняя толщина составляет 15 см.
3. Расчет для пола.
Основным фактором служит средняя температура грунта зимой на глубине расположения пола. Как и для предыдущих конструкций ГСОП зависит от региона и является уже рассчитанной величиной. Далее учитывается теплосопротивление значимых слоев пола: бетонной армированной стяжки, цементной поверх утеплителя, типа напольного покрытия. После чего проводится подсчет толщины теплоизоляции с учетом коэффициента теплопроводности самого материала. Как и для кровли или стен, результаты вычисления рекомендуется округлить в большую сторону даже при применении специальных программ и калькуляторов.
obogrevguru.ru
Толщина утеплителя для крыши | Энциклопедия строительства YouSpec
Грамотное утепление кровли позволяет сохранить тепло в строение и значительно снизить затраты на энергопотребление. Помимо этого, правильно сформированная теплая крыша дает возможность обустроить мансардный этаж, что способствует значительному расширению полезной площади любого дома. Устройство качественной кровли включает правильный расчет термоизоляционного материала.
Устройство теплой крыши – достаточно сложная задача, поэтому она требует от исполнителя определенных знаний и навыков.
Оттого насколько правильно будет уложен слой утеплителя и выбрана его толщина, зависит микроклимат в помещениях дома и долговечность всех его элементов.
Утеплительные материалы и расчет их толщины
Технологический процесс термоизоляции кровли требует правильного выбора утеплителя и его толщины. Очень важно, чтобы выбранный вид утеплителя обладал высокой гигроскопичностью, отличался небольшим весом, не изменял свою форму в процессе длительной эксплуатации и обладал высокой огнестойкостью.
к оглавлению ^Стекловата
Самым распространенным материалом, использующимся для утепления кровли, по праву считается стекловата. Она имеет приемлемую стоимость, низкий удельный вес, высокую формостабильность и отличные технические, а также эксплуатационные характеристики.
Современная стекловата не горюча и при укладке не выделяет в окружающую среду огромного количества вредной для человеческого организма пыли. Она обладает низкой теплопроводностью и отличной паропроницаемостью, что делает ее идеальным материалом для утепления кровли.
Каменная вата или базальтовое волокно
Этот материал изготавливается из базальтовых горных пород путем расплавления и дальнейшей их обработки. Базальтовая вата производится в виде плит, что обеспечивает ей высокую формостабильность и полностью исключает усадку.
Этот материал обладает высокими звукоизоляционными характеристиками, низкой теплопроводностью и к тому же он обладает отличной устойчивостью к высоким температурам. Помимо всего остального, в пользу выбора этого покрытия свидетельствует его абсолютная экологичность.
к оглавлению ^Экструдированный полистирол
Экструдированный полистирол представляет собой качественный современный материал, с высокими термоизоляционными характеристиками и низкой теплопроводностью, и к тому же он имеет фактически нулевое водопоглощение, что позволяет использовать его в качестве утеплителя для помещений, характеризующихся высокой влажностью, таких как бани или сауны.
Его единственным минусом считается несколько повышенная цена.
При обустройстве кровли некоторые застройщики экструдированный полистирол заменяют обычным пенопластом. Вне всяких сомнений, пенопласт имеет отличные термоизоляционные характеристики, что делает использование в качестве утеплителя для кровли достаточно заманчивым.
Однако не стоит соблазняться низкой ценой, так как он отлично горит, имеет низкий эксплуатационный срок и к тому же выделяет в окружающую среду вредные вещества, опасные для здоровья человека.
Поэтому выбор вида утеплителя в первую очередь зависит от финансовых возможностей застройщика и конструктивных особенностей стропильной системы. Только правильный теплотехнический расчет толщины утеплителя позволит обустроить надежную кровлю для дома.
к оглавлению ^Правильный расчет толщины утеплителя
Устройство кровли требует проведения правильного расчета толщины утеплителя. Расчет толщины слоя осуществляется на основании климатических особенностей местности, а также теплопроводности самого утеплительного материала.
Начнем с того, что устройство теплой крыши проводится на основании специально разработанной таблицы, в которой указаны название населенного пункта и данные сопротивления теплопередачи, которыми должна обладать крыша R — м2*0С/Вт.
Устройство и расчет толщины утеплителя для кровли – важный этап при формировании качественного кровельного пирога. После получения этих данных следует узнать коэффициент теплопроводности самого термоизоляционного материала λБ — Вт/(м*°С).
Эти данные указываются на упаковке либо в сертификате качества, прилагающемуся к материалу. Из этого следует, что толщина утеплителя рассчитывается по формуле R* λБ.
Так, например, для того чтобы рассчитать этот теплотехнический параметр для утепления крыши дома изнутри в городе Казани, следует в первую очередь узнать сопротивление теплопередачи кровли для этого города. Она равняется R=4,91 м2*0С/Вт. Затем мы узнаем коэффициент удельной теплопроводности для выбранного материала.
Например, устройство кровли мы осуществляем с использованием утеплителя «УРСА Скатная крыша», обладающего коэффициентом, равняющимся λБ=0,040 Вт/(м*°С) или пенополистирола «Технониколь», коэффициент которого равен 0,030 Вт/(м*°С).
После этого умножаем полученные данные и узнаем, какой должна быть толщина слоя каждого из утеплителей при создании теплой кровли в этом городе.
Так, при использовании термоизоляционного материала «УРСА Скатная крыша» его толщина равна 4,91*0,041=0,2 м, а для экструдированного пенополистирола «Технониколь» – 4,91*0,03=0,15 м.
Как видно из полученных данных, толщина слоя снижается, если устройство кровли осуществляется с использованием термоизоляции с более низкой теплопроводностью. При этом происходит значительная экономия материальных затрат на приобретение утеплителя за счет приобретения меньшего количества материала.
Как видите, расчет толщины – важный этап, позволяющий не только создать идеальный микроклимат в доме, но и способствующий значительной экономии денежных средств на покупку термоизоляционного слоя.
Теплая крыша – это залог того, что ваш дом будет не только уютным и комфортным, но и при его эксплуатации не вызовет значительных материальных затрат на его обогрев.
