Толщина теплоизоляции кровли – Какая минимальная толщина утепления кровли? Расчет толщины теплоизоляционного слоя крыши

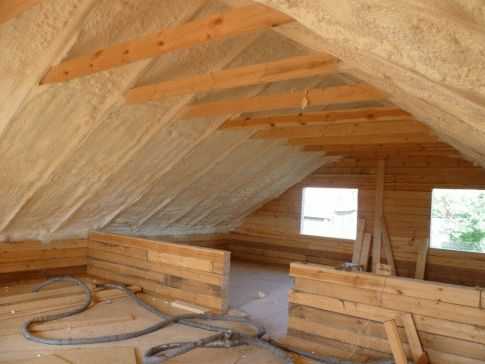

Мансардная крыша требует особого внимания к типу и толщине утеплителя. От этого напрямую зависит микроклимат помещения и траты на его отопление.

Рекомендуем использовать современные утеплительные материалы, отвечающие всем стандартам безопасности и позволяющие создать действительно теплую и долговечную кровлю.

Толщина утеплителя зависит от ряда факторов, таких как его марка, регион возведения крыши, наличие изоляционных материалов. Самостоятельно рассчитать толщину и необходимое количество утеплителя несложно при помощи специальных формул и таблиц.

stroicod.ru

Толщина утепления кровли

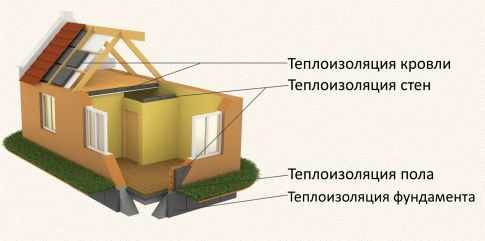

Кровельный утеплитель является одним из важнейших элементов кровли. Именно по данной причине к его выбору перед монтажом необходимо подойти основательно и со всей ответственностью.

Толщина утепления кровли – достаточно важный параметр, к подбору которого следует подойти основательно. Следует понимать, что от правильно выбранного материала напрямую зависят эксплуатационные свойства всей кровли, а так же ее долговечность.

Толщина утеплителя зависит от самого материала, региональных погодных условий, материала кровли, формы и типа самой крыши. Все эти факторы влияют и на скорость потери тепла, и на целостность внутренней отделки.

Самым дешевым утеплителем является стекловата, но с учетом ее параметров, она имеет целый ряд недостатков. Этот материал не является экологически чистым, не подходит для утепления кровли плоского и скатного типа, а так же достаточно быстро впитывает влагу.

Заменить минеральную вату можно другими средствами, ведь все многое зависит от типа кровли. Использовать можно как толь, так и пеноблок, керамзит.

Устройство утепленной кровли

Технология утепления зависит от материала утеплителя, типа кровли, однако, все принципы монтажа остаются неизменными.

Приступая к утеплению кровли, очень важно соблюдать нормы гидроизоляции и пожарной безопасности, надежно закреплять материал.

От этих моментов зависит длительность эксплуатации кровельного покрытия и сохранение конкретной температуры в помещениях. Утеплять кровлю можно и изнутри, и снаружи.

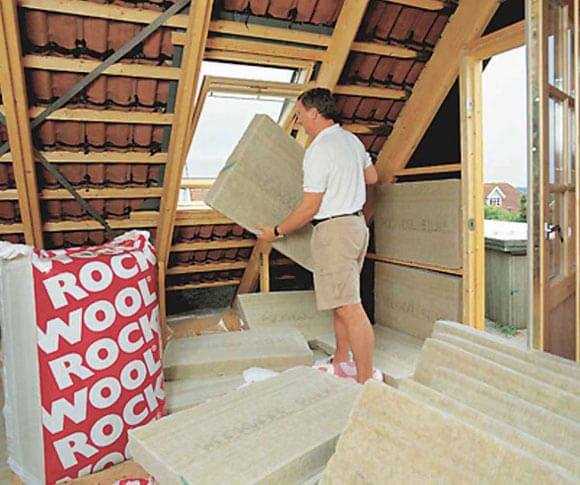

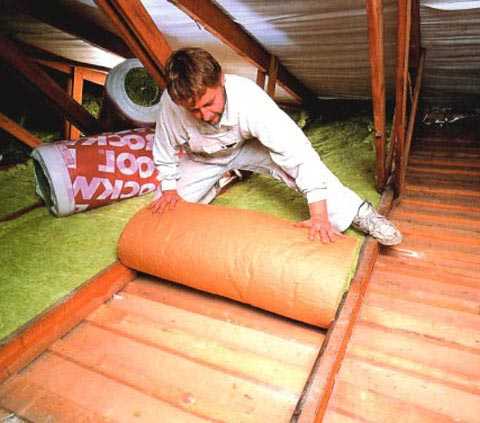

Утепление кровли изнутри

Этот способ утепления кровли является наиболее распространенным и достаточно простым, однако, следует соблюдать некоторые правила и обдумать все тонкости процесса.

Еще до начала работы по утеплению важно просчитать места будущего размещения осветительных приборов, если они необходимы, и разобраться с вопросом выбора материала, из которого будет изготовлен потолок помещения.

Такой способ теплоизоляции отлично подходит для кровли скатного типа. При работах на плоской кровле лучше использовать керамзит и толь.

Мягкая кровля с утеплением

Для утепления скатной кровли лучше всего использовать пеноблок, в крайнем случае минеральную вату.

Мягкая кровля, как правило, монтируется на скатные крыши, а теплоизолирующий материал крепится в пространстве между самой кровлей и обрешеткой. Максимальная теплоизоляция достигается путем качественного крепежа материала.

Просчет толщины утеплителя

Материал, который используется для утепления скатных крыш, постоянно подвергается нагрузкам. Это значит, что он просто обязан иметь высокую плотность, предотвращающую сползание с крыши под действием силы тяжести.

Грамотно рассчитанная толщина утепления кровли и подобранный качественный материал позволяют избежать многих проблем.

Толщина утеплителя зависит от климата и типа ограждающей конструкции (фронтон, скат крыши, перекрытие чердака). Тепловое сопротивление всех их различное, например, через фронтон теряется меньше тепла, чем через стены. В каждом конкретном случае следует делать собственные расчеты толщины.

Вручную расчет толщины утеплителя можно произвести по достаточно простой формуле:

Т = (R — 0,16 — a1/b1 — a2/b2 — ai/bi)х bут

T – расчетная толщина материала, R – тепловое сопротивление конструкции, нормируемое для определенной климатической зоны, ai – общая расчетная толщина всей конструкции, bi – коэффициент теплопроводности материала.

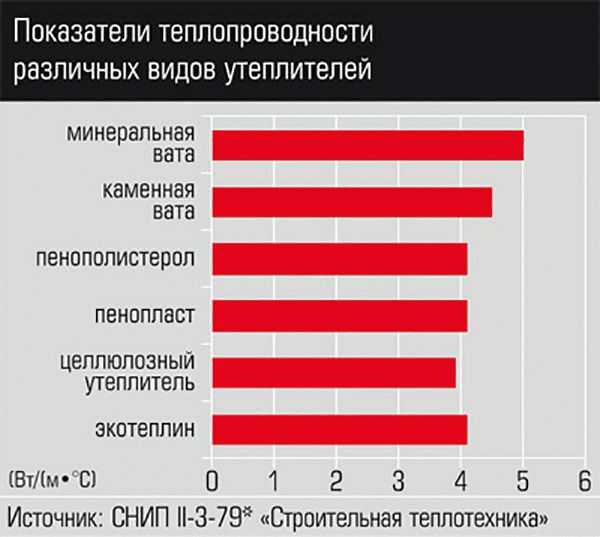

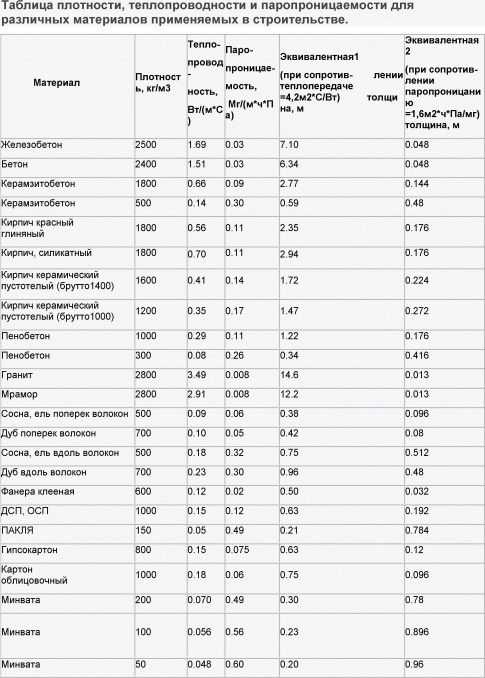

Коэффициент теплопроводности определяется посредством СНиП ll-3-79, либо же указывается производителем материала. Полученный результат толщины будет выражен в метрах.

Похожие статьи :

info-krovlya.ru

Как рассчитать количество утеплителя на крышу, теплоизоляционные материалы для кровли

Калькулятор расчёта теплоизоляции

В данной статье будут рассмотрены вопросы утепления крыши изнутри, устройство мансардной крыши и материалы, используемые для утепления.

Правильно утепленная крыша сохраняет тепло в доме и позволяет существенно сократить затраты на отопление. К тому же появляется возможность сделать мансардный жилой этаж, что приводит к увеличению полезной площади дома с минимальными затратами.

Главное, сделать все в необходимой последовательности, соблюсти технологию укладки и подобрать необходимые материалы.

Если вы решили самостоятельно заняться утеплением крыши, то от того насколько грамотно и ответственно вы подойдете к этому вопросу будет зависеть не только микроклимат в доме, но и долговечность всех элементов крыши.

Материалы для утепления мансардной крыши

Первое что необходимо сделать это выбрать утеплитель и рассчитать необходимую толщину слоя. Утеплитель для мансардной скатной крыши должен плохо впитывать влагу, иметь малый вес, не садиться в процессе эксплуатации и иметь высокую противопожарную защиту.

Наиболее распространенными являются стекловата, каменная или по-другому базальтовая вата и экструдированный пенополистирол.

Стекловата — это самый недорогой материал для утепления крыши. Сейчас существуют много материалов на основе стекловолокна. Эта уже не та вата, от которой чесалась кожа и слезились глаза. Современная стекловата не вызывает раздражение кожи, не горит, не выделяет вредных веществ, имеет низкую теплопроводность и хорошую паропроницаемость. При устройстве мансардой крыши необходимо выбирать стекловату, которая предназначена для скатных крыш. Обычно это указано на упаковке.

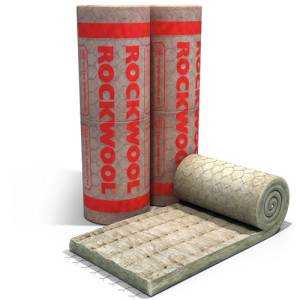

Каменная вата получается из горных базальтовых пород путем расплавления и последующей обработки, поэтому ее так же называют базальтовой. Для утепления мансарды изнутри лучше использовать в виде плит, в не рулонов, для того чтобы исключить усадку и деформацию материала. Каменная вата обладает хорошими звуко- и теплоизоляционными свойствами. Абсолютно пожаробезопасна и переносит температуру до 10000С. Считается экологически чистой и долговечной. Для утепления крыш применяют материал плотностью 30-35 кг/м3.

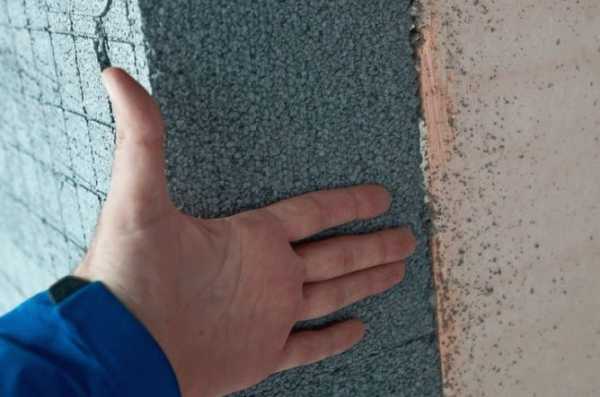

Экструдированные пенополистирольные плиты это современный материал обладающий самой низкой теплопроводностью из представленных выше, имеет нулевое водопоглощение, что особенно актуально для крыш, характеризуется высокой прочностью и долговечностью. Выбирать необходимо плиты плотностью около 15 кг/м3.

Хороший материал не может стоить дешева, поэтому главным минусом полистирольных плит является цена.

Многие для экономии средства пытаются утеплить крышу пенопластом. Хотелось бы предостеречь таких мастеров. Пенопласт безусловно обладает необходимой теплопроводностью, но он вреден для здоровья, хорошо горит, недолговечен. В соответствии с СНиП его запрещено использовать для утепления крыш и мансардных этажей.

Все эти материалы традиционно используются для утепления крыши. По сути выбирать приходится из минеральных ват и полистирольных плит. Все зависит от финансовых возможностей и от конструкции стропильной системы.

Какой бы материал вы не выбрали для утепления крыши, он должен быть только плитным, потому что рулонный утеплитель со временем даст усадку и сползет вниз.

Рекомендуем вам посмотреть видео, в котором эксперт просто настаивает на том, чтобы для утепления крыши применялись только экструдированные пенополистирольные плиты.

Расчет толщины утеплителя для крыши

Теперь когда вы знаете какие используются материалы, необходимо определить толщину теплоизоляции, которая зависит от климата в вашем регионе, а точнее от температуры, и от теплопроводности утеплителя.

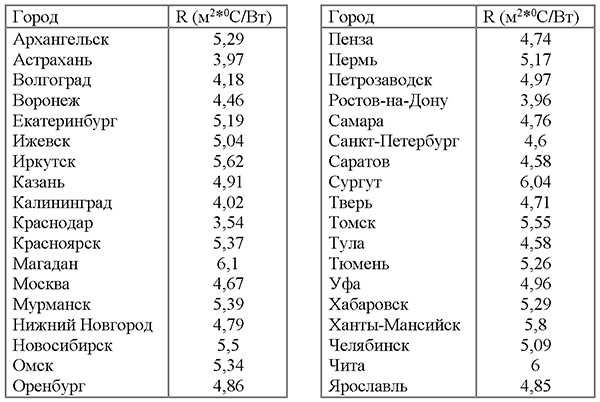

По таблице находим свой населенный пункт и смотрим на параметр сопротивление теплопередачи для кровли R — м2*0С/Вт. Расчёт этого значения довольно сложен, поэтому приведены значения для крупных городов России. Если кому интересно детально изучить эти данные то в интернете можете скачать СП 50.13330.2012 «Тепловая защита зданий» где все детально расписано.

После чего узнаем коэффициент удельной теплопроводности утеплителя λБ — Вт/(м*°С). Эти данные могут находиться на упаковке или в сертификате утеплителя.

Толщина необходимого слоя будет произведение R* λБ.

Пример: Рассчитаем необходимую толщину слоя для утепления кровли изнутри для г. Казань.

Находим по таблице, что сопротивление теплопередаче для крыши R=4,91 м2*0С/Вт.

После чего при покупке узнаем коэффициент удельной теплопроводности λБ. Необходимо именно значение с индексом «Б», которое говорит, что материал будет использоваться во влажной среде

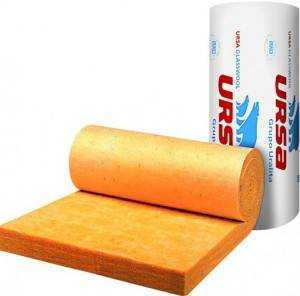

Например утеплитель «УРСА Скатная крыша» имеет коэффициент λБ=0,040 Вт/(м*°С) , а значения у экструдированного пенополистирола «Технониколь» равно 0,030 Вт/(м*°С).

Теперь перемножим R* λБ и получим толщину утеплителя в метрах.

Для утеплителя «УРСА Скатная крыша» толщина равняется 4,91*0,041=0,2 м. Для пенополистирола «Технониколь» получим 4,91*0,03=0,15 м.

Как видите толщина слоя утепления уменьшилась при использовании материалов с более низким коэффициентом теплопроводности т.е. происходит экономия на общем объёме. Поэтому при утеплении крыши постарайтесь самостоятельно просчитать необходимое количество. Лучшим выбором по качеству будут плиты экструдированного пенополистирола, потому что они абсолютно не боятся влаги, в отличие от минеральных ват.

В заключение этой главы, предлагаем вам посмотреть видео на тему расчета толщины утеплителя для мансардных крыш.

Подкровельные пленки и мембраны

При утеплении мансардной крыши необходимо чтобы материал самого утеплителя был защищен от проникновения в него влаги. Такой защитой является паро- и гидроизоляционные пленки. Если не предусмотреть этот момент, то теплоизоляция перестает выполнять свои основные задачи и становится бесполезным. Особенно это касается минеральных ват, которые хорошо впитывают влагу. В меньшей степени проникновению влаги подвержен экструдированные плиты полистирола. Но стоит заметить, что паро- и гидроизоляция так же защищают и деревянные конструкцию стропил от преждевременного старения.

Существуют два типа пленок: это гидроизоляционные, которые крепятся поверх стропил и необходимы для защиты от влаги приходящей с улицы, и пароизоляционные, крепятся изнутри и предотвращают проникновение пара из помещения. Итак, начнем по порядку.

Гидроизоляционные подкровельные пленки и мембраны

Гидроизоляционные пленки являются дополнительной защитой от атмосферных осадков. Различают полиэтиленовые, полипропиленовые подкровельные пленки и кровельные мембраны.

Полиэтиленовые гидроизоляционные пленки считаются наиболее распространёнными. Они широко доступны и имеют минимальную цену. Их можно приобрести в любом строительном магазине. Как правило, они микроперфорированы т.е. имеют небольшие колотые отверстия диаметром около 0,5 мм через которые водяные пары выходят сквозь пленку. Вместе с тем она защищает от ветра и атмосферных осадков, не давая им проходить внутрь.

Минусом полиэтиленовых подкровельных пленок является их низкая паропроницаемость, которая составляет порядка 40 г/м2 в сутки. Поэтому при утеплении мансардной крыши обязательно устройство вентиляционного зазора между пленкой и утеплителем. Благодаря этому зазору, конденсат будет выводиться при помощи естественной вентиляции наружу.

К устройству вентиляции при использовании таких пленок необходимо подойти особенно ответственно. Если этого не сделать то утеплитель отсыреет и перестанет выполнять свои функции.

Полипропиленовые антиконденсатные пленки — это более технологичный и современный материал. Они так же обладают хорошими гидроизоляционными свойствами.

Онлайн калькулятор расчета количества утеплителя для стен и фундаментов.

В отличие от полиэтиленовых они более прочны и имеют специальный слой, который впитывает влагу и не дает конденсату, образовавшегося на поверхности плёнки скапывать обратно на утеплитель и стропила, что несомненно положительно влияет на общее утепление крыши и предотвращает появление плесени и грибка.

Обычно такой материал имеет одну гладкую поверхность сверху и шероховатый влагопоглощающий слой снизу.

Для такой пленки так же необходим вентиляционный зазор.

Кровельные мембраны – на сегодняшний день это лучший материал, который имеет высокую паропроницаемость и вместе с тем отлично защищает от ветра и влаги. Их часто называют диффузионными или дышащими, потому что они очень хорошо выводят влагу из утеплителя. Если сравнить паропроницаемость полиэтиленовых пленок и кровельных мембран, то паропроницаемость мембран в 300 раз выше и составляет порядка 1200 г/м2 в сутки и выше.

Благодаря таким свойствам из можно укладывать непосредственно на утеплитель т.е. необходимость в во внутреннем вентиляционном зазоре отсутствует. Это очень удобно в случаях когда высота стропил составляет 15 см, а необходимая толщина слоя утеплителя тоже 15 см. При использовании гидроизоляционных пленок нужен вентиляционный зазор 3-5 см на который уже не остается места.

Дышащие кровельные мембраны позволяют уложить утеплитель во всю высоту стропил и снизит толщину утепления кровли до 25%.

Пароизоляционные пленки для утепления крыши изнутри

Как понятно из названия это защита от проникновения в утеплитель водяного пара изнутри, который образуется в теплой мансарде. Основной характеристикой является паропроницаемость т.е. чем она ниже, тем лучше.

Раньше использовали обычную полиэтиленовую пленку, сейчас же появились пленки с алюминиевой фольгой, благодаря которой происходит отражение теплового излучения. При установке отражающий слой должен смотреть внутрь помещения.

Для пароизоляции так же есть современные дышащие мембраны, которые способны пропускать в толщу утеплителя только воздух, а не водяной пар. Благодаря такому свойству пароизоляционной мембраны происходит дополнительное проветривание и осушение утеплителя и стропил от влаги.

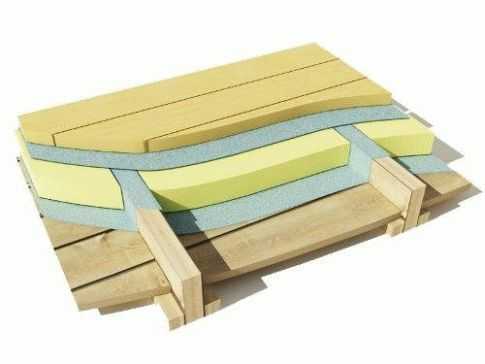

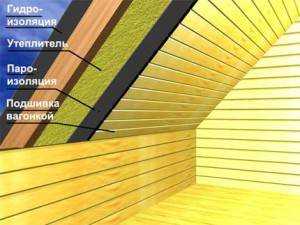

Этапы утепления крыши изнутри

Основной задачей крыши является защита дома от различных атмосферных осадков. С этим справится любая кровля, правильно уложенная на лаги. Если же вы хотите устроить жилой мансардный этаж, то необходимо хорошее утепление. Утепление крыши подразумевает не просто укладку утеплителя, а создание целого кровельного пирога. Давайте рассмотрим из чего он состоит и как устроен.

Наиболее распространённым является устройство, при котором утепление происходит между стропил, что позволяет уменьшить толщину кровельного пирога. Перейдём к этапам утепления крыши изнутри.

1. Первым делом нужно выбрать и приобрести материал и рассчитать толщину утеплителя. О том как это сделать было написано выше.

2. За тем на стропила сверху крепится гидроизоляционная пленка при помощи брусочков высотой в 3-5 см. Она может располагаться параллельно или перпендикулярно.Некоторые гидроизоляционные пленки можно укладывать любой стороной, другие же устанавливается только одной стороной вверх, другой вниз. Правила укладки уточните у продавца. Места соединений отдельных кусков лучше проклеить специальным скотчем, для большей надежности.

3. После чего монтируют контробрешётку. Материалом для нее может служить доска или плиты OSB которые не боятся влаги. Все зависит от вида кровельного материалы, который будет укладываться на крышу. Расстояние 3-5 см которое соответствует толщине брусочков обязательно. Это будет внешним вентиляционным зазором. После чего можно монтировать кровлю.

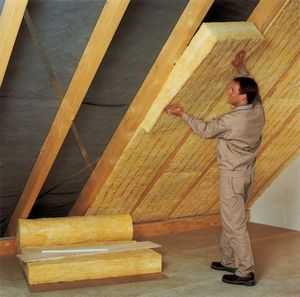

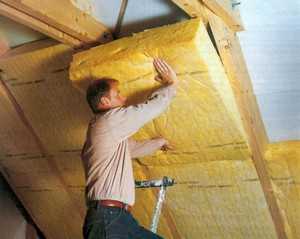

4. Далее необходимо изнутри уложить утеплитель. Если вы в качестве гидроизоляции крыши вы выбрали мембрану, то утеплитель можно уложить вплотную. При использовании пленочных покрытий, обязательно нужна вторая внутренняя вентиляционная прослойки в 3-5 см.Ширина утеплителя должна быть на 2 см больше расстояния между стропилами для того чтобы он плотно к ним прилегал.

Предположим, что высота стропильной доски составляет 15 см, а в качестве утепления крыши используется каменная вата, необходимая толщина которой составляет 15 см.

Что же делать в данном случае?

Есть простой выход. Для этого сначала укладывается 2 слоя утеплителя толщиной в 5 см смещённые относительно друг друга, чтобы перекрывать стыки. В результате мы получаем что всю высоту стропил занимает 5 см внутреннего вентиляционного зазора и 10 см утеплителя. После чего, перпендикулярно стропилам набивается брусок толщиной 5 см с шагом 60 см, между которыми укладывается слой утеплителя 5 см. В итоге мы получили необходимую теплоизоляцию, предусмотрели воздушную прослойку и избавились от мостиков холода на стыках в системе утепления крыши.

5. Завершающим этапом утепления крыши изнутри будет пароизоляция. Как вы уже знаете она предотвращает попадание влаги внутрь кровельного пирога. Места соединения пароизоляции между собой обязательно проклеиваются иначе через маленькие щели утеплитель может набрать большое количество влаги, которую в дальнейшем очень тяжело вывести.

Так же необходимо сказать важности вентиляционных воздушных зазоров, основной функцией которых является вывод избыточной влаги наружу. Для этого необходимо чтобы воздух свободно проникал сквозь нижнюю часть крыши, после чего поднимался по вентиляционным зазорам и так же свободно выходил в верней части.

Видео по теме «Утепление крыши»

Порядок расчета материала для утепления

astgift.ru

Толщина утеплителя для крыши – Всё о металлочерепице

Толщина утеплителя для крыши и способы утепления

При монтаже кровли возникает множество вопросов. Например, нужно ли утеплять крышу? В этой статье мы бы хотели рассказать, что такое пирог утепления крыши и поговорить о том, как утеплить крышу деревянного дома.

Обычная практика состоит в том, чтобы произвести замену кровельного материала, который начинает пропускать влагу. Однако нужно учитывать, что параллельно следует осуществить и замену всей стропильной деревянной конструкции. Ведь если технологии утепления крыши были неверными, то конструкция начинает запревать, а кровля из металлочерепицы утепленная приходит в негодность.

Способы утепления крыши

Утепление крыши подразумевает правильную укладку. В противном случае через кровлю будет просачиваться влага, а деревянная стропильная конструкция придет в негодность.

В результате уже через пять лет придется заново производить замену крыши. Еще раньше, а именно через три месяца, такая некачественная кровля перестанет удерживать тепло.

Утепление должно осуществляться параллельно с возведением стропильной системы. Не возникнет сложностей, если в планах видится возведение «холодной» крыши.

Но обо всем по порядку:

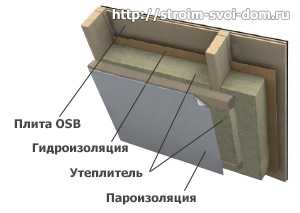

1. После процесса установки всех стропильных ног, следует соорудить внутреннюю обрешетку. Ее шаг должен составлять расстояние от 15 до 30 сантиметров.

К обрешетке будет крепиться утеплитель кровельный. Затем следует произвести монтаж утеплителя кровли и укладку утеплительного материала с внешней стороны в один-два слоя требуемой толщины. Следует следить, чтобы стыки максимально плотно прилегали к стропилам. Обязательно проверьте наличие сквозных отверстий – их не должно быть!

Уложив утеплитель, накройте его гидроизоляцией, предварительно размотав ее из рулона. Далее, следует прибить материал к стропилам при помощи скоб. Обязательно оставьте небольшой провес.

Внимание . Чтобы пар из помещения не попадал на утеплитель, необходимо изнутри закрепить пароизоляцию на обрешетку (детальнее: «Какой стороной укладывать пароизоляцию к утеплителю «).

Вы можете не использовать доски для создания обрешетки. Достаточно прибить капроновую веревку к стропилам. Третий вариант предполагает сначала натянуть по стропилам пароизоляцию, а затем уже набивать обрешетку.

Завершив установку пароизоляции, набейте по деревянным конструкциям рейки с сечением 20х30 миллиметров. После этого занимайтесь внутренней обшивкой блокхаусом, фанерой или вагонкой достаточной толщины. Зазор обеспечит быструю просушку внутренней обшивки.

Расположение мембраны должно быть таким, чтобы она свисала в нижней части крыши. Не забывайте, что ее главное назначение в стекании конденсата и влаги в специально отведенный желоб, а не в утеплитель. Таким образом, мы рассказали вам последовательность утепления крыши. Стоит заметить, что толщина утеплителя мансардной крыши определяется индивидуально для каждого проекта.

Такая схема утепления кровли будет способствовать теплоте в помещении, впитыванию влаги, а также сохранению деревянной стропильной конструкции от намокания и процессов гниения.

Далее, хотелось бы поговорить о том, какие варианты утепления крыши на сегодня существуют. Если вы правильно выберете утеплительный материал, то существенно сэкономите на отоплении (прочитайте также: «Устройство деревянной крыши — особенности покрытия «).

Для начала рассмотрим материалы, чаще всего используемые для утепления:

• Каменная или минеральная вата. Утеплитель выглядит как волокно, полученное из расплавов силиката металлургических шлаков, горных пород или же и того, и другого. Утепление крыши минватой весьма популярно, как правило, материал продается рулонами и плитами. Ассортимент минеральной ваты различается по плотности и в размерах. Технология утепления крыши минватой представлена на фото- и видеоматериалах.
• Стекловата. Утеплитель представлен минеральным волокном, которое изготавливается по технологиям, схожим с получением минеральной ваты.

Создатели материала используют сырье, аналогичное для изготовления простого стекла или отходов для стекольной промышленности. Представленный ассортимент также состоит из плит и рулонов. Различия товаров в плотности, теплопроводности и размерах.

Необходимо сказать, что вата для утепления крыши плотностью в 200 килограмм на квадратный метр изготавливается под заказ.

• Пенопластовый материал или пенополистирол. Утеплитель представляет собой пластмассу с множеством воздушных белых пузырьков.

Выпуск материала осуществляется только в плиточных изделиях. Пенопласт относится к горючим материалам и отличается плотностью.

• Пенополистирол экструдированный. Изготавливается такой материал при помощи экструзии. Утеплитель состоит из большого числа замкнутых ячеек, поэтому материалу не страшна влага. Ассортимент пенополистирола представлен плитами, а утеплители отличаются горючестью и плотностью.

Вы уже знаете порядок утепления крыши. Осталось лишь подобрать необходимый материал. Тут все зависит от ваших предпочтений.

Единственное, что хочется отметить, так это рекомендации к утеплительному материалу. Итак:

• Ватные утеплители обладают хорошей звукоизоляцией и без труда прерывают шум в воздухе. Пенополистирол неспособен предотвращать шум. Но материал не требует дополнительной звукоизоляции.
• Следите за тем, чтобы ватные утеплители не намокали. Потому что при впитывании всего 2 % влаги, они снижают свою теплоизоляцию на 50 %.

Если есть риск проникновения влаги, то следует утеплить крышу и позаботиться о паро- и гидроизоляции.

• Хранение утеплительных материалов должно быть надежным. Ни в коем случае нельзя допускать попадания влаги. А при покупке утеплителя для крыши следует тщательно проверить целостность упаковки.
• Если в характеристике к утеплителю вам встретится термин «гидрофобность», то знайте, что приобретенный материал «отталкивает» воду.

Ватные утеплители также обладают гидрофобностью. То есть их волокна не вбирают в себя влагу. Все это проверено на практике.

Как утеплить крышу деревянного дома, подробно на видео:

Если волокна утеплителя не будут набирать влагу, то воздух между волокон как раз вбирает воду. В этом случае очень важно учесть один из главных компонентов — водопоглощение.

Совет . Выбирая материал для утепления крыши, обязательно определитесь, какой материал вам нужен: горючий или нет.

Например, пенополистирол относится к горючим материалам. Но подразделяется на группы горючести. Поэтому рекомендуется отдавать предпочтение группе Г1. В этом случае внутреннее утепление вашей крыши станет абсолютно безопасным.

Горючесть предполагает самозатухание материала после устранения источника огня. Другими словами, он не будет самостоятельно поддерживать горение и утепленная крыша из профнастила практически не пострадает.

Вот, пожалуй, и все. Если вы хотите посмотреть наглядно, как выглядит профнастил утепленный или профнастил с утеплителем – то обратитесь к фото- и видеоматериалам. А специалисты по утеплению кровли помогут вам сделать качественную работу в короткие сроки. Прочтите ещё: «Как утеплить крышу дома, какой материал выбрать «.

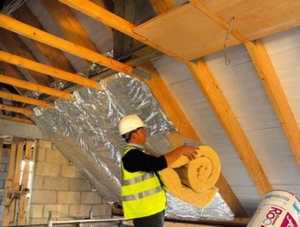

Утепление крыши изнутри

В данной статье будут рассмотрены вопросы утепления крыши изнутри. устройство мансардной крыши и материалы, используемые для утепления.

Правильно утепленная крыша сохраняет тепло в доме и позволяет существенно сократить затраты на отопление. К тому же появляется возможность сделать мансардный жилой этаж, что приводит к увеличению полезной площади дома с минимальными затратами.

Главное, сделать все в необходимой последовательности, соблюсти технологию укладки и подобрать необходимые материалы.

Если вы решили самостоятельно заняться утеплением крыши. то от того насколько грамотно и ответственно вы подойдете к этому вопросу будет зависеть не только микроклимат в доме, но и долговечность всех элементов крыши.

Материалы для утепления мансардной крыши

Первое что необходимо сделать это выбрать утеплитель и рассчитать необходимую толщину слоя. Утеплитель для мансардной скатной крыши должен плохо впитывать влагу, иметь малый вес, не садиться в процессе эксплуатации и иметь высокую противопожарную защиту.

Наиболее распространенными являются стекловата, каменная или по-другому базальтовая вата и экструдированный пенополистирол.

Стекловата — это самый недорогой материал для утепления крыши. Сейчас существуют много материалов на основе стекловолокна. Эта уже не та вата, от которой чесалась кожа и слезились глаза. Современная стекловата не вызывает раздражение кожи, не горит, не выделяет вредных веществ, имеет низкую теплопроводность и хорошую паропроницаемость. При устройстве мансардой крыши необходимо выбирать стекловату, которая предназначена для скатных крыш. Обычно это указано на упаковке.

Каменная вата получается из горных базальтовых пород путем расплавления и последующей обработки, поэтому ее так же называют базальтовой. Для утепления мансарды изнутри лучше использовать в виде плит, в не рулонов, для того чтобы исключить усадку и деформацию материала. Каменная вата обладает хорошими звуко- и теплоизоляционными свойствами. Абсолютно пожаробезопасна и переносит температуру до 1000 0 С. Считается экологически чистой и долговечной. Для утепления крыш применяют материал плотностью 30-35 кг/м 3 .

Экструдированные пенополистирольные плиты это современный материал обладающий самой низкой теплопроводностью из представленных выше, имеет нулевое водопоглощение, что особенно актуально для крыш, характеризуется высокой прочностью и долговечностью. Выбирать необходимо плиты плотностью около 15 кг/м 3 .

Хороший материал не может стоить дешева, поэтому главным минусом полистирольных плит является цена.

Многие для экономии средства пытаются утеплить крышу пенопластом. Хотелось бы предостеречь таких мастеров. Пенопласт безусловно обладает необходимой теплопроводностью, но он вреден для здоровья, хорошо горит, недолговечен. В соответствии с СНиП его запрещено использовать для утепления крыш и мансардных этажей.

Все эти материалы традиционно используются для утепления крыши. По сути выбирать приходится из минеральных ват и полистирольных плит. Все зависит от финансовых возможностей и от конструкции стропильной системы.

Какой бы материал вы не выбрали для утепления крыши, он должен быть только плитным, потому что рулонный утеплитель со временем даст усадку и сползет вниз.

Рекомендуем вам посмотреть видео, в котором эксперт просто настаивает на том, чтобы для утепления крыши применялись только экструдированные пенополистирольные плиты.

Расчет толщины утеплителя для крыши

Теперь когда вы знаете какие используются материалы, необходимо определить толщину теплоизоляции, которая зависит от климата в вашем регионе, а точнее от температуры, и от теплопроводности утеплителя.

По таблице находим свой населенный пункт и смотрим на параметр сопротивление теплопередачи для кровли R — м 2 * 0 С/Вт. Расчёт этого значения довольно сложен, поэтому приведены значения для крупных городов России. Если кому интересно детально изучить эти данные то в интернете можете скачать СП 50.13330.2012 «Тепловая защита зданий» где все детально расписано.

После чего узнаем коэффициент удельной теплопроводности утеплителя λБ — Вт/(м*°С). Эти данные могут находиться на упаковке или в сертификате утеплителя.

Толщина необходимого слоя будет произведение R* λБ.

Пример: Рассчитаем необходимую толщину слоя для утепления кровли изнутри для г. Казань.

Находим по таблице, что сопротивление теплопередаче для крыши R=4,91 м 2 * 0 С/Вт.

После чего при покупке узнаем коэффициент удельной теплопроводности λБ. Необходимо именно значение с индексом «Б», которое говорит, что материал будет использоваться во влажной среде

Например утеплитель «УРСА Скатная крыша» имеет коэффициент λБ=0,040 Вт/(м*°С). а значения у экструдированного пенополистирола «Технониколь» равно 0,030 Вт/(м*°С).

Теперь перемножим R* λБ и получим толщину утеплителя в метрах.

Для утеплителя «УРСА Скатная крыша» толщина равняется 4,91*0,041=0,2 м. Для пенополистирола «Технониколь» получим 4,91*0,03=0,15 м.

Как видите толщина слоя утепления уменьшилась при использовании материалов с более низким коэффициентом теплопроводности т.е. происходит экономия на общем объёме. Поэтому при утеплении крыши постарайтесь самостоятельно просчитать необходимое количество. Лучшим выбором по качеству будут плиты экструдированного пенополистирола, потому что они абсолютно не боятся влаги, в отличие от минеральных ват.

В заключение этой главы, предлагаем вам посмотреть видео на тему расчета толщины утеплителя для мансардных крыш .

Подкровельные пленки и мембраны

При утеплении мансардной крыши необходимо чтобы материал самого утеплителя был защищен от проникновения в него влаги. Такой защитой является паро- и гидроизоляционные пленки. Если не предусмотреть этот момент, то теплоизоляция перестает выполнять свои основные задачи и становится бесполезным. Особенно это касается минеральных ват, которые хорошо впитывают влагу. В меньшей степени проникновению влаги подвержен экструдированные плиты полистирола. Но стоит заметить, что паро- и гидроизоляция так же защищают и деревянные конструкцию стропил от преждевременного старения.

Существуют два типа пленок: это гидроизоляционные, которые крепятся поверх стропил и необходимы для защиты от влаги приходящей с улицы, и пароизоляционные, крепятся изнутри и предотвращают проникновение пара из помещения. Итак, начнем по порядку.

Гидроизоляционные подкровельные пленки и мембраны

Гидроизоляционные пленки являются дополнительной защитой от атмосферных осадков. Различают полиэтиленовые, полипропиленовые подкровельные пленки и кровельные мембраны.

Полиэтиленовые гидроизоляционные пленки считаются наиболее распространёнными. Они широко доступны и имеют минимальную цену. Их можно приобрести в любом строительном магазине. Как правило, они микроперфорированы т.е. имеют небольшие колотые отверстия диаметром около 0,5 мм через которые водяные пары выходят сквозь пленку. Вместе с тем она защищает от ветра и атмосферных осадков, не давая им проходить внутрь.

Минусом полиэтиленовых подкровельных пленок является их низкая паропроницаемость, которая составляет порядка 40 г/м 2 в сутки. Поэтому при утеплении мансардной крыши обязательно устройство вентиляционного зазора между пленкой и утеплителем. Благодаря этому зазору, конденсат будет выводиться при помощи естественной вентиляции наружу.

К устройству вентиляции при использовании таких пленок необходимо подойти особенно ответственно. Если этого не сделать то утеплитель отсыреет и перестанет выполнять свои функции.

Полипропиленовые антиконденсатные пленки — это более технологичный и современный материал. Они так же обладают хорошими гидроизоляционными свойствами. В отличие от полиэтиленовых они более прочны и имеют специальный слой, который впитывает влагу и не дает конденсату, образовавшегося на поверхности плёнки скапывать обратно на утеплитель и стропила, что несомненно положительно влияет на общее утепление крыши и предотвращает появление плесени и грибка.

Обычно такой материал имеет одну гладкую поверхность сверху и шероховатый влагопоглощающий слой снизу.

Для такой пленки так же необходим вентиляционный зазор.

Кровельные мембраны – на сегодняшний день это лучший материал, который имеет высокую паропроницаемость и вместе с тем отлично защищает от ветра и влаги. Их часто называют диффузионными или дышащими, потому что они очень хорошо выводят влагу из утеплителя. Если сравнить паропроницаемость полиэтиленовых пленок и кровельных мембран, то паропроницаемость мембран в 300 раз выше и составляет порядка 1200 г/м 2 в сутки и выше.

Благодаря таким свойствам из можно укладывать непосредственно на утеплитель т.е. необходимость в во внутреннем вентиляционном зазоре отсутствует. Это очень удобно в случаях когда высота стропил составляет 15 см, а необходимая толщина слоя утеплителя тоже 15 см. При использовании гидроизоляционных пленок нужен вентиляционный зазор 3-5 см на который уже не остается места.

Дышащие кровельные мембраны позволяют уложить утеплитель во всю высоту стропил и снизит толщину утепления кровли до 25%.

Пароизоляционные пленки для утепления крыши изнутри

Как понятно из названия это защита от проникновения в утеплитель водяного пара изнутри, который образуется в теплой мансарде. Основной характеристикой является паропроницаемость т.е. чем она ниже, тем лучше.

Раньше использовали обычную полиэтиленовую пленку, сейчас же появились пленки с алюминиевой фольгой, благодаря которой происходит отражение теплового излучения. При установке отражающий слой должен смотреть внутрь помещения.

Для пароизоляции так же есть современные дышащие мембраны, которые способны пропускать в толщу утеплителя только воздух, а не водяной пар. Благодаря такому свойству пароизоляционной мембраны происходит дополнительное проветривание и осушение утеплителя и стропил от влаги.

Этапы утепления крыши изнутри

Основной задачей крыши является защита дома от различных атмосферных осадков. С этим справится любая кровля, правильно уложенная на лаги. Если же вы хотите устроить жилой мансардный этаж, то необходимо хорошее утепление. Утепление крыши подразумевает не просто укладку утеплителя, а создание целого кровельного пирога. Давайте рассмотрим из чего он состоит и как устроен.

Наиболее распространённым является устройство, при котором утепление происходит между стропил, что позволяет уменьшить толщину кровельного пирога. Перейдём к этапам утепления крыши изнутри.

1. Первым делом нужно выбрать и приобрести материал и рассчитать толщину утеплителя. О том как это сделать было написано выше.

2. За тем на стропила сверху крепится гидроизоляционная пленка при помощи брусочков высотой в 3-5 см. Она может располагаться параллельно или перпендикулярно.Некоторые гидроизоляционные пленки можно укладывать любой стороной, другие же устанавливается только одной стороной вверх, другой вниз. Правила укладки уточните у продавца. Места соединений отдельных кусков лучше проклеить специальным скотчем, для большей надежности.

3. После чего монтируют контробрешётку. Материалом для нее может служить доска или плиты OSB которые не боятся влаги. Все зависит от вида кровельного материалы, который будет укладываться на крышу. Расстояние 3-5 см которое соответствует толщине брусочков обязательно. Это будет внешним вентиляционным зазором. После чего можно монтировать кровлю.

4. Далее необходимо изнутри уложить утеплитель. Если вы в качестве гидроизоляции крыши вы выбрали мембрану, то утеплитель можно уложить вплотную. При использовании пленочных покрытий, обязательно нужна вторая внутренняя вентиляционная прослойки в 3-5 см.Ширина утеплителя должна быть на 2 см больше расстояния между стропилами для того чтобы он плотно к ним прилегал.

Предположим, что высота стропильной доски составляет 15 см, а в качестве утепления крыши используется каменная вата, необходимая толщина которой составляет 15 см.

Что же делать в данном случае?

Есть простой выход. Для этого сначала укладывается 2 слоя утеплителя толщиной в 5 см смещённые относительно друг друга, чтобы перекрывать стыки. В результате мы получаем что всю высоту стропил занимает 5 см внутреннего вентиляционного зазора и 10 см утеплителя. После чего, перпендикулярно стропилам набивается брусок толщиной 5 см с шагом 60 см, между которыми укладывается слой утеплителя 5 см. В итоге мы получили необходимую теплоизоляцию, предусмотрели воздушную прослойку и избавились от мостиков холода на стыках в системе утепления крыши.

5. Завершающим этапом утепления крыши изнутри будет пароизоляция. Как вы уже знаете она предотвращает попадание влаги внутрь кровельного пирога. Места соединения пароизоляции между собой обязательно проклеиваются иначе через маленькие щели утеплитель может набрать большое количество влаги, которую в дальнейшем очень тяжело вывести.

Так же необходимо сказать важности вентиляционных воздушных зазоров, основной функцией которых является вывод избыточной влаги наружу. Для этого необходимо чтобы воздух свободно проникал сквозь нижнюю часть крыши, после чего поднимался по вентиляционным зазорам и так же свободно выходил в верней части.

Видео по теме «Утепление крыши»

Утеплитель для крыши: толщина, какой лучше для скатных кровель, укладка УРСА

Утеплитель для крыши — какой выбрать?

По подсчетам специалистов через крышу уходит приблизительно третья часть тепла здания. Утепление крыши дает возможность свести тепловые потери к минимуму. Если чердачное помещение не является жилым, то утепляют только верхнее перекрытие, если же в подкровельном пространстве устроена эксплуатируемая мансарда, то утепляется сама крыша.

Утеплитель для мансардной крыши: основные требования

Для правильного выбора теплоизоляционного материала необходимо учесть ряд факторов.

Утеплитель, выбранный для крыши, должен обеспечивать коэффициент теплопередачи, величина которого менее 0,2 Вт/м2 0 С. При этом толщина кровли должна быть минимальной, чтобы чердачное пространство не уменьшалось в размерах.

Утеплитель будет эффективно действовать, если в нем не происходит накопление влаги.

Увеличение влагосодержания всего на 5%, снижает теплоизолирующие свойства материала практически в два раза.

Для защиты утеплителя от влаги с внутренней стороны помещения устраивается пароизоляционный слой, с внешней стороны – гидроизоляционный.

Лучший утеплитель для крыши должен:

• отвечать требованиям экологической безопасности,
• не содержать токсичных веществ,
• быть водостойким и пожаробезопасным.

Утеплитель не должен обладать неприятным запахом, поскольку со временем этот запах проникнет в помещение.

Обязательным свойством утеплителя является его способность в течение длительного времени сохранять первоначальные геометрические характеристики. Неизменность формы и размеров теплоизоляционного материала является гарантией, что утеплитель не сползет вниз, оставив верхнюю часть крыши без теплозащиты.

При решении вопроса – какой утеплитель выбрать для крыши – необходимо обратить внимание на морозостойкость материала, что немаловажно в условиях холодных зим.

Виды теплоизоляционных материалов для крыш

Существует множество материалов, служащих для утепления различных строительных конструкций. Для кровли, как правило, выбирают утеплители с волокнистой структурой, которые обладают не только прекрасными теплоизоляционными, но и высокими шумопоглощающими и пожаробезопасными свойствами.

Базальтовый утеплитель для крыши

Толщина утеплителя для крыши на основе базальтового волокна должна составлять не менее 200 мм. Важно уделить внимание надежному закреплению этого материала.

Материалы из стекловолокна состоят из множества волокон, с находящимся между ними воздухом. Толщина стекловатных волокон меньше толщины человеческого волоса и волокон базальтового утеплителя. Наличие большого количества воздушных зазоров обеспечивает минимальную теплопроводность этого материала.

Жидкий пенопласт – пеноизол, является представителем нового поколения карбамидных пенопластов. Цена утеплителя на крышу – пеноизола, ниже стоимости пенополистирола. К тому же, по сравнению с пенополистиролом, пеноизол обладает более высокой стойкостью к огню, биологическому воздействию, имеет малую плотность.

Утеплитель для скатной крыши УРСА

Одним из современных теплоизоляционных материалов, соответствующих всем перечисленным выше требованиям, является утеплитель URSA, изготовленный из штапельного стекловолокна с помощью специального технологического процесса.

Этот материал лишен недостатков традиционной стекловаты, которая до сих пор используется в качестве утеплителя для крыш:

• стекловата быстро теряет первоначальную форму;
• хорошо пропитывается влагой, в результате чего происходит существенное снижение ее теплоизоляционных качеств;
• стекловата не отвечает требованиям экологической безопасности.

Утеплитель УРСА продается матами размерами 1,2х4,2 м толщиной 0,15 м. Маты скатываются в рулон и запечатываются в плотную пленку. После распечатывания упаковки утеплитель необходимо уложить на пол, чтобы он восстановил свою нормальную толщину.

Перед укладкой мат разрезают. При шаге между стропилами 0,6 м утеплитель режут вдоль на две равные части. Если расстояние иное, то маты режут поперек с таким расчетом, чтобы размер плиты на 20-30 мм превышал расстояние между стропилами. Нарезанные элементы утеплителя устанавливают в промежутки с некоторым сжатием. Держится утеплитель без дополнительного закрепления благодаря значительной упругости материала.

Простота монтажа утеплителя УРСА позволяет осуществить утепление чердачного пространства силами одного работника.

Укладка утеплителя на крышу дома

Существует три способа укладки теплоизоляционного материала, при которых в качестве каркаса выступает стропильная система:

• материал укладывают между стропилами;
• утеплитель кладут на стропила;
• утеплитель укладывается под стропила.

Самым распространенным и простым для осуществления является первый способ.

Укладка утеплителя между стропил

Ошибки, допущенные при утеплении крыши, могут привести к серьезным последствиям.

Если гидроизоляционный материал установили, но не закрепили должным образом, то это приводит к смещению утеплителя и возникновению «холодовых щелей».

Бывает, что при устройстве утеплителя не были предусмотрены вентиляционные зазоры. В отсутствии вентиляции происходит образование конденсата, который пропитывает утеплитель и может привести к гниению деревянных стропил.

При монтаже теплоизоляционного материала не была предусмотрена пароизоляция. Правильно уложенный пароизоляционный слой должен не допускать поступление влаги внутрь утеплителя, при этом, не мешая ее выводу наружу.

Утепление скатов крыши осуществляют следующим образом.

На контробрешетку монтируют гидроизоляцию, располагая ее горизонтально. Нахлест пленки должен составлять около 100 мм, стыки герметизируют. Между стропил плотно укладывают слой утеплителя. Теплоизоляционные маты должны быть полужесткими или жесткими для лучшего сохранения формы. Со стороны внутреннего пространства утеплитель защищают пароизоляционной пленкой.

Процесс утепления крыши является обязательным мероприятием, обеспечивающим надежную защиту внутренних подкровельных помещений от температурных перепадов наружного воздуха.

Возможно вас заинтересует:

Больше информации по теме: http://kreadom.ru

Источники: http://kryshadoma.com/uteplenie-teploizolyatsiya/tolshchina-uteplitelya-dlya-kryshi-i-sposoby-utepleniya.html, http://stroim-svoi-dom.ru/krysha/uteplenie-kryshi-iznutri.html, http://mymylife.ru/remont-doma/stroitelstvo/134678-uteplitel-dlya-kryshi-tolshchina-kakoj-luchshe-dlya-skatnykh-krovel-ukladka-ursa

stroykrishu.ru

Как рассчитать толщину утеплителя – Кровля и крыша

Расчет толщины утеплителя. Характеристики строительных материалов и коэффициент теплопроводности

Чтобы произвести расчет толщины утеплителя в доме, вам придётся учитывать много параметров, и большинство из них никак не будут относиться к самому материалу. Сюда включаются и стены дома и температура окружающей среды и влажность воздуха в вашем регионе или местности.

Характеристики строительных материалов и коэффициент теплопроводности

Утепление дома минеральной ватой

Многие строительные фирмы предлагают услуги по расчёту термоизоляции, но у этого есть своя цена, которую вам придётся дополнительно покрывать, кроме работы и материала. Чтобы разобраться, как рассчитать толщину утеплителя, вам вовсе не обязательно получать специальное образование, для этого просто можно воспользоваться готовыми формулами, подставив в них необходимые значения.

К тому же, любой производитель утеплителя указывает в документах коэффициент теплопроводности материала.

Расчёт толщины теплоизоляции

Утепление лоджии экструзионным пенополистиролом

• Чтобы рассчитать, какой толщиной должен быть утеплитель, нам нужно определить число R, которое означает необходимое теплосопротивление для каждого отдельно взятого региона или местности. Также мы обозначим толщину слоя буквой p (в метрах), а буквой k мы обозначим коэффициент теплопроводности. Значит, тепловое сопротивление или толщину слоя (пол, стена, потолок) мы будем рассчитывать по формуле R=p/k.

Теплоизоляция с отделкой в разрезе

• Итак, как мы уже говорили, определение толщины утеплителя будет зависеть от климатических условий вашего региона или даже небольшой местности. Допустим, для южных регионов России мы возьмём необходимый коэффициент теплового сопротивления для потолка – 6 (м 2 *k/Вт), для пола – 4,6 (м 2 *k/Вт) и для стен – 3,5 (м 2 *k/Вт). Теперь, имея на руках региональные показатели, нам необходимо привести в соответствие с ними и толщину термоизоляции.
• На рисунке вверху вы видите стену в полтора кирпича, толщина которой имеет 0,38м, также нам известен коэффициент теплопроводности этого материала – 0,56. Значит R_{кирпичной стены}=p/k=0,38/0,56=0,68. Но нам необходимо в общем достичь цифры 3,5 (м 2 *k/Вт), тогда R_{минеральной ваты}=R_общее-К_{кирпичной стены}=3,5-0,68=2,85 (м 2 *k/Вт). А вот сейчас, зная основную формулу, определяем, какая нам нужна толщина утеплителя урса (минеральной ваты).
• Сейчас мы можем использовать калькулятор толщины утеплителя (очень много в интернете), но можем это сделать своими руками – так будет точнее: p_{минеральной ваты}=R*k=2,85*0,07=0,1995. Значит, необходимая толщина такого термоизолятора будет составлять 199,5 мм, то есть – 200 мм. Но, опять же, вам нужно обращать внимание на коэффициент теплопроводности покупаемого материала.

Утепление потолка пенопластом

• Точно таким же способом определяется и толщина пенопласта для утепления дома, так давайте попробуем рассчитать этот материал для потолка. Допустим, у нас перекрытие будет из железобетонной плиты, толщиной 200 мм, тогда R_жби=p/k=0,2/2=0,1 (м 2 *k/Вт). Теперь p_{пенопласта}=R_{потолка}-R_жби=6-0,1=5,9. Как видите, бетон практически не греет и потолок вам придётся утеплять шестью слоями 100 мм-ого пенопласта, что, в принципе, неприемлемо, но это расчёт в чистом виде, а ведь там, помимо ЖБИ ещё будет штукатурка, доски и тому подобное.
• По этим же формулам рассчитывается и толщина утеплителя для пола, хотя, в общем, утеплитель толщиной 30 мм в таких случаях оказывается достаточным (с учётом того, что пол деревянный). Эти же параметры действенны для лоджий и балконов, если вы хотите получить там микроклимат, сходный с комнатной температурой.

Совет. Рассчитывая толщину утеплителя, вам следует обратить внимание и на другие его свойства, такие как устойчивость к влаге или к активной химической среде.

Дело в том, что вам, возможно, придётся использовать паропроницаемые плёнки, ветробарьеры и/или гидроизоляцию, а эти материалы тоже способствуют утеплению зданий.

Виды минеральной ваты

• Минеральная вата для утепления производится в рулонах или в матах (см. фото вверху), при этом ширина рулонов может составлять либо 600, либо 1200 мм, а маты имеют обычно 1000X600 мм. Толщина такого термоизолятора может от 20 до 200 мм, к тому же одну сторону материала иногда покрывают алюминиевой фольгой, что резко снижает теплопроводность.
• К тому же, минеральная вата подразделяется на каменную вату, шлаковату и стекловату, а каждая из разновидностей имеет свой коэффициент теплопроводности, указанный производителем на маркировке. Такую изоляцию используют наиболее часто при строительстве зданий, но она боится влаги (вымываются связующие элементы).

Совет. При использовании минеральной ваты для изоляции зданий следите за тем, чтобы она не сминалась, потому что при этом будут утеряны полезные свойства.

Для монтажа материала пользуйтесь защитными средствами (перчатки, очки, респиратор).

Пенопласт для термоизоляции зданий

• Не менее популярным материалом можно назвать пенопласт для утепления, который более удобен в монтаже, так как имеет твёрдую структуру. Толщина материала бывает от 20 до 100омм, а по периметру панель имеет 1000×1000 мм. Из-за разной плотности и толщины такой утеплитель имеет разный коэффициент, но это указывается в маркировке заводом-изготовителем.
• Пенопласт горит, а при температуре от 75⁰c-80⁰C начинается деструкция и он выделяет фенолы, что опасно для здоровья. Чаще всего его используют в комплекте с негорючей облицовкой. Так же, панели плотностью 25 кг/см 2 можно шпаклевать и штукатурить. Ещё используют очень похожий, но имеющий большую плотность, пеноплекс (экструдированный пенополистирол), который не горит, но тлеет и выделяет токсины.
• Очень часто для пола и утепления потолка в доме со стороны чердака используют керамзит – инструкция позволяет его применение также и для стен для колодцевой кладки. Материал достаточно лёгок (по сравнению с другими стройматериалами), но впитывая влагу, очень долго её отдаёт. Поэтому для него нужна гидроизоляция.

Расчет толщины утеплителя: видео-инструкция по монтажу своими руками, калькулятор, цена, фото

Источник: pro-uteplenie.ru

Как рассчитать толщину утеплителя?

Комфортное проживание в доме предусматривает создание условий для поддержания оптимальной температуры воздуха особенно зимой. В строительстве дома очень важно грамотно подобрать утеплитель и рассчитать его толщину. Любой строительный материал будь то кирпич, бетон или пеноблок имеет свою теплопроводность и теплосопротивление. Под теплопроводностью понимают способность стройматериала проводить тепло. Определяется данная величина в лабораторных условиях, а полученные данные приводятся производителем на упаковке либо в специальных таблицах. Теплосопротивление – величина обратная теплопроводности. Тот материал, который отлично проводит тепло, соответственно, имеет низкое сопротивление теплу.

Для строительства и утепления дома выбирают материал, имеющий низкую теплопроводность и высокое сопротивление. Чтобы определить теплосопротивление стройматериала, достаточно знать его толщину и коэффициент теплопроводности.

Расчет толщины утеплителя стен

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29 и получает 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03, в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов, следует просуммировать их показатели теплосопротивления.

Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения этого параметра следует применить нормы «Тепловой защиты зданий» СП50.13330.2012. Величина ГОСП (градусосутки отопительного периода) вычисляется по формуле:

При этом t_B отражает температуру внутри помещения. Согласно установленным нормам она должна варьировать в пределах +20-22°С. Средняя температура воздуха – t_от, число суток отопительного периода в календарном году – z_от. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99. Особое внимание следует уделить продолжительности и температуре воздуха в том периоде, когда среднесуточная t≤ 8 0 С.

После того как теплосопротивление будет определено следует узнать какой должна быть толщина утеплителя потолка, стен, пола, кровли дома.

Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δ_s) к теплопроводности (λ_S).

Толщина утеплителя стен из газобетона и кирпича

К примеру, в возведении конструкции используется газобетон D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата плотностью 80-125 кг/м 3 , в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м 3, толщиной 12 см. Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах, также их можно увидеть в СП50.13330.2012 в приложении С. Итак теплопроводность бетона составила 0,26 Вт/м* 0 С, утеплителя — 0,045 Вт/м* 0 С, кирпича — 0,52 Вт/м* 0 С. Определяем R для каждого из используемых материалов.

Зная толщину газобетона находим его теплосопротивление R_Г = δ_SГ/λ_SГ = 0,3/0,26 = 1,15 м 2 * 0 С/Вт, теплосопротивление кирпича — R_К = δ_SК/λ_SК = 0,12/0,52 = 0,23 м 2 * 0 С/В. Зная, что стена состоит из 3-х слоев

находим теплосопротивление утеплителя

Представим, что строительство происходит в регионе, где R ТР (22 0 С) — 3,45 м 2 * 0 С/Вт. Вычисляем R_У = 3,45 — 1,15 – 0,23 = 2,07 м 2 * 0 С/Вт.

Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата. Толщина утеплителя для стен будет определяться по формуле:

Если представить, что R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то R_У = 1,77 м 2 * 0 С/Вт, а δ_S = 0,08 м или 8 см.

Толщина утеплителя для кровли

Расчет данного параметра производится по аналогии с определением толщины утеплителя стен дома. Для термоизоляции мансардных помещений лучше использовать материал теплопроводностью 0,04 Вт/м°С. Для чердаков толщина торфоизолирующего слоя не имеет большого значения.

Чаще всего для утепления скатов крыш используют высокоэффективные рулонные, матные или плитные теплоизоляции, для чердачных крыш – засыпные материалы.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. От того насколько грамотно будет определены параметры изоляционного материала зависит температура в доме в зимнее время. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются засыпные или сминаемые материалы, время от времени их необходимо разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать стекловата, каменная вата, эковата, сыпучие материалы. Расчет толщины утеплителя в каркасном доме более простой, потому как его конструкция предусматривает наличие самого утеплителя и наружной и внешней оббивки, как правило, выполненных из фанеры и практически не влияющих на степень термозащиты.

Например, внутренняя часть стены — фанера толщиной 6 мм, наружная – плита OSB толщиной 9 мм, в роли утеплителя выступает каменная вата. Строительство дома происходит в Москве.

Теплосопротивление стен дома в Москве и области в среднем должно составлять R=3,20 м 2 * 0 C/Вт. Теплопроводность утеплителя представлена в специальных таблицах либо в сертификате на товар. Для каменной ваты оно составляет λ_ут = 0,045 Вт/м* 0 С.

Толщина утеплителя для каркасного дома определяется по формуле:

Плиты каменной ваты выпускаются толщиной 10 см и 5 см. В данном случае потребуется укладка минеральной ваты в два слоя.

Толщина утеплителя для пола по грунту

Прежде чем приступить к расчетам следует знать, на какой глубине располагается пол помещения относительно уровня земли. Также следует иметь представление о средней температуре грунта зимой на этой глубине. Данные можно взять из таблицы.

Сначала необходимо определить ГСОП, затем вычислить сопротивление теплопередаче, определить толщину слоев пола (к примеру, армированный бетон, цементная стяжка по утеплителю, напольное покрытие). Далее определяем сопротивление каждого из слоев, поделив толщину на коэффициент теплопроводности и суммировать полученные значения. Таким образом, мы узнаем теплосопротивление всех слоев пола, кроме утеплителя. Чтобы найти этот показатель, из нормативного теплосопротивления отнимем общее термическое сопротивление слоев пола за исключением коэффициента теплопроводности изоляционного материала. Толщина утеплителя для пола вычисляется путем умножения минимального теплосопротивления утеплителя на коэффициент теплопроводности выбранного изоляционного материала.

Как рассчитать толщину утеплителя для пола, потолка, кровли и стен

Источник: aquagroup.ru

Расчет толщины утеплителя для стен

Каждый, кто строит собственный дом, хочет, чтобы в нем было тепло. Добиться это можно несколькими способами: построить толстые стены, сделать хорошее утепление или хорошо отапливать дом.

На практике все эти способы используют вместе, но с экономической точки зрения, больший приоритет имеет утепление дома, а точнее увеличение толщины утеплителя.

Как же рассчитать необходимую толщину стен и утеплителя, чтобы дом был не только крепким, но теплым.

Наш расчет будет состоять из двух основных этапов:

1. Нахождения сопротивлением теплопередаче стен, которое необходимо для дальнейших вычислении.
2. Подбор необходимой толщины утеплителя в зависимости от конструкции и материала стен.

В начале, предлагаем посмотреть небольшое видео, в котором эксперт подробно рассказывает для чего нужно закладывать утеплитель в наружные стены кирпичного дома и какой вид утеплителя при этом использовать.

Сопротивлением теплопередаче стен

Для нахождения этого параметра используем СП 50.13330.2012 «Тепловая защита зданий»

В пункте 5 «Тепловая защита зданий» представлены несколько формул, которые помогут нам рассчитать толщину утеплителя и стен. Для того чтобы это сделать существует параметр, называемый сопротивлением теплопередаче и обозначаемый буквой R. Он зависит от необходимой температуры внутри помещения и климатических условий данного города или района.

В общем случает он рассчитывается по формуле R ТР = a х ГСОП + b.

Согласно таблице 3, значения коэффициентов a и b для стен жилых зданий равняется 0,00035 и 1,4 соответственно.

Осталось только найти величину ГСОП. Расшифровывается она как градусо-сутки отопительного периода. С этим значением придется немного повозится.

В данной формуле t_В — это температура, которая должна быть внутри помещения. По нормам она равняется 20-22 0 С.

Значение параметров t_ОТи z_ОТ означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Узнать их можно в СНиП 23-01-99 «Строительная климатология». (ссылка).

Если посмотрите на данный СНиП, то увидите большую таблицу в самом начале, где для каждого города или района приведены климатические параметры.

Нас будет интересовать колонка, в которой написано «Продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8 0 С».

Пример расчета параметра R ТР

Для того, чтобы все стало более понятным, давайте рассчитаем сопротивлением теплопередаче стен (R ТР ) для дома построенного в г. Казань.

Для этого у нас есть две формулы:

Сначала рассчитаем ГСОП. Для этого ищем г. Казань в правой колонке СНиП 23-01-99.

Находим по таблице, что средняя температура t_ОТ = — 5,2 0 С, а продолжительность z_ОТ = 215сут/год.

Теперь нужно определится, какая температура воздуха внутри помещения для вас комфортна. Как было написано выше оптимальным считается t_В = 20-22 0 С. Если вы любите более прохладную или более теплую температуру, то при расчете ГСОП для значение t_В может быть другим_.

Итак, подсчитаемГСОП для температуры t_В = 18 0 С и t_В = 22 0 С.

ГСОП₁₈ = (18 0 С-(-5,2 0 С) х 215 суток/год = 4988.

ГСОП₂₂ = (22 0 С-(-5,2 0 С) х 215 суток/год = 5848

Теперь найдем сопротивление теплопередаче. Как мы уже знаем коэффициенты a и b для стен жилых зданий, согласно таблице 3 из СП 50.13330.2012 равняются 0,00035 и 1,4.

R ТР (18 0 С) = 0,00035 х 4988 + 1,4 = 3,15 м 2 * 0 С/Вт, для 18 0 С внутри помещения.

R ТР (22 0 С) = 0,00035 х 5848 + 1,4 = 3,45 м 2 * 0 С/Вт, для 22 0 С.

Таким сопротивление, должна обладать стена вместе с утеплителем, для того чтобы в доме были минимальные теплопотери.

Итак, необходимые начальные данные мы получили. Теперь перейдём ко второму этапу, к определению толщины утеплителя.

Расчета толщины утеплителя

Надеемся вам хватило желания дочитать предыдущий раздел нашей статьи. Теперь попробуем рассчитать толщину утеплителя в зависимости от материала и толщины стен.

Каждый материал, входящий в многослойный пирог стены, обладает собственным тепловым сопротивлением R. Так вот, наша задача, состоит в том, чтобы сумма всех сопротивлений материалов, входящих в конструкцию стены, равнялась тепловому сопротивлению R ТР ,которое мы рассчитывали в предыдущейглаве, т.е.:

Тепловое сопротивление отдельного материала R равняется отношению толщины слоя (δ_s) к теплопроводности (λ_S).

Что бы дальше не путать вас формулами, рассмотрим три примера.

Примеры расчета толщины утеплителя для стен из кирпича и газобетона

Пример 1. Стена из газобетонных блоков D600 толщиной 30 см, утепленная снаружи каменной ватой плотностью 80-125 кг/м 3 , а снаружи обложена керамическим пустотелым кирпичом плотностью 1000 кг/м 3 . Строительство велось в г.Казань.

Для дальнейшего нахождения толщины утеплителя, нам понадобятся значения теплопроводности материалов λ_S. Эти данные должны присутствовать в сертификате к материалам.

Если по каким-либо причинам их нет, то посмотреть их можно в Приложение С к СП 50.13330.2012, который мы использовали ранее.

λ_SГ = 0,14 Вт/м* 0 С — теплопроводность газобетона;

λ_SУ = 0,045 Вт/м* 0 С – теплопроводность утеплителя;

λ_SК = 0,52 Вт/м* 0 С – теплопроводность кирпича.

Далее вычисляем значение R для каждого материала, зная, что толщина слоя газобетона δ_SГ = 30 см, а наружная кладка в полкирпича равняется δ_SК = 12 см.

R_Г = δ_SГ/λ_SГ = 0,3/0,14 = 2,14 м 2 * 0 С/Вт — тепловое сопротивление газобетона;

R_К = δ_SК/λ_SК = 0,12/0,52 = 0,23 м 2 * 0 С/В — тепловое сопротивление кирпича.

Т.к. наша стена состоит из трех слоев, то верно будет уравнение:

В предидущей главе мы находили значение R ТР (22 0 С) для г. Казань. Используем его для наших вычислений.

Таким образом мы нашли, каким тепловым сопротивлением должен обладать утеплитель. Для нахождения толщины утеплителя воспользуемся формулой:

Мы получили, что для заданных условий достаточно утеплителя толщиной 5 см.

Если мы возьмём значение R ТР (18 0 С) = 3,15 м 2 * 0 С/Вт, то получим:

Как видите, толщина утеплителя изменилась всего на полтора сантиметра.

Пример 2. Рассмотрим пример, когда вместо газобетонных блоков, уложен силикатный кирпич плотностью 1800 кг/м 3 . Толщина кладки при этом 38 см.

По аналогии с предыдущими вычислениями находим значения теплопроводности по таблице:

λ_SК1 = 0,87 Вт/м* 0 С — теплопроводность силикатного кирпича плотностью 1800 кг/м 3 ;

λ_SУ = 0,045 Вт/м* 0 С – теплопроводность утеплителя;

λ_SК2 = 0,52 Вт/м* 0 С – теплопроводность кирпича плотностью 1000 кг/м 3 .

Далее находим значения R:

R_К1 = δ_SК1/λ_SК1 = 0,38/0,87 = 0,44 м 2 * 0 С/Вт — тепловое сопротивление кирпича 1800 кг/м 3 ;

R_К2 = δ_SК2/λ_SК2 = 0,12/0,52 = 0,23 м 2 * 0 С/В — тепловое сопротивление кирпича 1000 кг/м 3 .

Находим тепловое сопротивление утеплителя:

R_У = 3,45 – 0,44 – 0,23 = 2,78 м 2 * 0 С/Вт.

Теперь вычисляем толщину утеплителя:

Т.е. для данных условий достаточно толщины утеплителя 12 см.

Пример 3. В качестве наглядного примера, говорящем о важности утепления, рассмотрим стену состоящую только газобетона D600.

Зная теплопроводность газобетонных блоков, λ_SГ = 0,14 Вт/м* 0 С, можем сразу вычислить необходимую толщину стен т.к. стена однородна.

Мы получаем, чтобы соблюдать все нормы СНиП, мы должны выложить стену толщиной 0,5 м.

В таком случае можно пойти двумя путями, сделать стену сразу необходимой толщины или построить стену потоньше и дополнительно утеплить.

Первый вариант нам кажется более надежным и менее затратным, потому что работ по монтажу утеплителя нет. Второй вариант больше подходит для уже построенных домов.

Все эти примеры, показывают, как зависит толщина утепление от материала стен. По аналогии с ними вы можете проделать расчёты для любого типа материала.

Расчет толщины утеплителя для стен

Источник: stroim-svoi-dom.ru

Расчёт толщины утеплителя

Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости. С наступлением первых холодов его решение приобретает все большую важность. Мы постарались облегчить вам выбор подходящего материала, представив небольшой онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».

Небольшая памятка по использованию калькулятора:

• обратите внимание, что в списке городов представлены далеко не все населенные пункты России. Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т.к. данный параметр определяет средние зимние температуры;
• все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;
• подробные характеристики утеплителей советуем смотреть на сайтах производителей. Там же вы найдете рекомендуемые цены на данный вид продукции;
• все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%

Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.

Онлайн-калькулятор для расчета толщины утеплителя

Источник: cdelayremont.ru

Как рассчитать толщину утеплителя — методики и способы

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Правила и примеры расчета толщины утеплителя

Источник: remontami.ru

krovlyaikrysha.ru

Советы по выбору оптимальной толщины утеплителя для крыши

Расходы на обустройство кровельной теплоизоляции компенсируются стабильно комфортным микроклиматом в жилых помещениях, продлением эксплуатационного ресурса кровельного покрытия, существенным снижением наружного шумового фона. Толщина кровельной теплоизоляции определяется ее тепловым сопротивлением, плотностью, конструкцией крыши, климатом региона и другими менее значимыми факторами. Какой объем кровельного утеплителя соответствует требованиям современных теплоизоляционных технологий?

В перечень предъявляемых к кровельным утеплителям требований входит – низкая теплопроводность, небольшой вес, удобство монтажа, продолжительный срок службы, соответствие пожарным и экологическим стандартам, а так же доступная стоимость.

Как правильно рассчитать толщину слоя кровельной теплоизоляции?

В кровельных системах имеется три вида ограждающих конструкций. Это – пол мансардного этажа, скаты крыши и фронтонные стены. Поскольку уровень тепловых потерь через эти конструкции разный, толщина кровельного утеплителя подбирается индивидуально. Толщина изолирующего слоя определяется с помощью строительного калькулятора или по формуле

δут = (R – 0,16 – δ1/λ1- δ2/λ2 – δi/λi)×λут,

где δi это толщина слоя конструкции, R-нормируемое тепловое сопротивление, (м²×°С/Вт). Λi- это коэффициенты теплового сопротивления выбранного утеплителя, (Вт/м×°С)- представленные производителем технические характеристики утеплителя.

Для получения результата достаточно поставить в формулу требуемые значения и выполнить несложный подсчет. Полученное значение толщины кровельного утеплителя округляется в сторону увеличения.

Базовые показатели кровельных утеплителей

• На практике все намного проще. Для умеренного климата базовая толщина огнеупорного минераловатного кровельного утеплителя составляет 100 мм.

• В северных регионах этот показатель увеличивается до 150 и даже 200 мм. Объем минераловатного утеплителя так же увеличивается для улучшения звукоизоляции мансардных помещений.
• Толщина панельного пенополистирольного утеплителя для аналогичных климатических условий составляет всего 60 мм с возможностью увеличения до 80 и 100 мм. К сожалению, компактность этого материала не может компенсировать менее эффективного шумопоглощения, нулевой паропроницаемости и низкой термостойкости.

Запас карман не тянет, но…

Понятно и закономерно желание застройщика придать крыше дополнительный запас теплосохранения, который может пригодиться при продолжительных морозах. С другой стороны, на протяжении остального зимнего периода возможности усиленной базальто-волоконной теплоизоляции будут эксплуатироваться всего на 30-40%.

Более того, достаточно тяжелый утеплитель создаст на конструкцию крыши стен и фундамента дома дополнительные нагрузки.

Этого недостатка полностью лишены легкие утеплители – пенополистирольные. Несмотря на необходимость обустройства термостойкой облицовки, система кровельного утепления упрощается и удешевляется за счет отказа от гидро-пароизоляции обязательной для минераловатных материалов. Для оптимального по эффективности и стоимости кровельного утепления рекомендована теплоизоляция с коэффициентом теплопроводности в пределах 0,04 Вт/м°С.

Как можно частично или полностью компенсировать толщину кровельного утеплителя?

В самом простом варианте значительный объем утеплителя можно разместить в межстропильном пространстве.

Если высота стропил недостаточна остаток утеплителя укладывается в дополнительный каркас, который набивается поверх основного.

В другом варианте проблема решается применением более компактного утеплителя, позволяющего уменьшить потери объема утепляемого помещения до минимума.

Заказывайте монтаж теплоизоляции в нашей компании и в вашем доме будет комфортно и тепло круглый год!

e-uteplitel.ru
