Газовая котельная частного дома: требования к помещению газовой котельной, вентиляция газовой котельной, подбор дверей, расчет мощности газового котла. Электроснабжение частной котельной и врезка в газовую магистраль.. Как правильно укомплектовать газовую котельную в частном доме. Обустройство и комплектация, правила и требования к котельной в частном доме.

Известно, что вопросы размещения котельной неизбежно будут сопряжены с обязательными требованиями по существующим и действующим нормативным документам. Для исключения негативных ситуаций и неприятностей в общении с энергонадзорными организациями необходимо соблюсти эти требования. Однако, на практике реконструкция или перепланировка дома с введением помещения котельной на газу может приобрести статус долгостроя. Как всегда, полезные советы специалистов и мастеров вам в помощь.

Проект котельной в частном доме

Намереваясь создать газовую котельную, необходимо руководствоваться нормативными инструкциями и требованиями. Подскажем, что нормативной базой устройства котельных в частных домах является СНиП 42-01-2002.

В базовых (общих) положениях документа оговорены требования к планировке и конструктивным решениям, которые точно и полно предоставляют информацию по компонентам газовой котельной:

  • объему и высоте типового помещения
  • расчетную мощность газового котла или агрегата
  • расчету объема вентиляции
  • правильному оборудованию дверей и окон.


Безусловно, оптимальным вариантом устройства котельной является помощь представителей газового предприятия, на ежедневной практике четко владеющих правилами установки газового котла.

Согласно нормам и правилам в комплекс мероприятий по устройству котельной будут включено проектирование по исходным данным помещения: общий план дома и помещения котельной, сведения об устройстве и материале стен, потолка, пола и существующих системах вентиляции и утепления.

Однако, это не помешает изучить полезные советы по планировке котельных, рекомендованных местах ввода газовой магистрали, расположению дверей и требования к обвязке агрегата котла.

Полезные советы

Напомним, что газовые котлы и агрегаты относят к категории ВО и ПО оборудования, поэтому установку котлов напольного и настенного исполнения  регламентируют нормативные документы и стандарты. Выполнение требований должно быть учтено на стадии проектирования или выбора готового помещения котельной.

С переходом на природное топливо и котлы с закрытой топкой  газовые котельные разрешено оборудовать в любом помещении, включая цокольные и чердачные помещения. Причем суммарная мощность водонагревательных или отопительных котлов может достигать 200 кВт.

Базовые требования

требования к помещению газовой котельной

Согласно нормативным документам и инструкциям для топочной котельной отводят отдельное помещение S не менее 4 кв.м на 1 котел с минимальным расстоянием от фронтальной части агрегата до противоположной стены 1 м помещения. Эти требования распространяются на размещение котлов во встроенном помещении, однако, не помешает помнить, что размещать газовое оборудование в помещениях, совмещенных с жилыми комнатами, запрещено.

Оборудование устанавливают на прочное и ровное основание, выполненное из негорючих и водостойких материалов (цементно-песчаная стяжка, плитка). Потолок и стены помещения высотой не менее 2,0 м выполняют из негорючих материалов, исключив легковоспламеняющиеся материалы.


Идеальный вариант – плитка или оштукатуренные стены. Ширины дверного проема помещения должна составлять 0,8-0,9 м, размеры выходящего наружу окна определяют по объему помещения – 0,3 кв.м/10 куб.м.

Для нормальной эксплуатации газового оборудования обеспечивают свободный доступ к узлам агрегата и дымоходу.

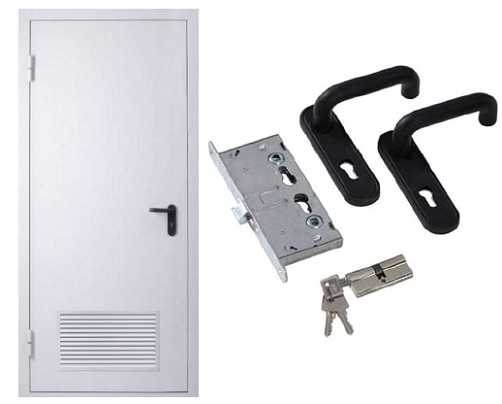

двери газовой котельной, какие выбрать

К входной двери топочной котельной предъявляют условия возможности создания притока воздуха внутрь за счет вентиляционного отверстия в нижней части дверного полотна. Для помещения небольшой площади достаточно создания зазора между полом и полотном.

При выборе двери в газовую котельную рекомендуется обращать внимание на стандартные размеры дверного полотна 800х2000 мм, форму профиля коробки и материал профильной трубы (50х25 мм или 40х20 мм), какой формат листов холоднокатаной стали был использован для полотна — 1,5, 2, 3, 4 мм и общую толщину полотна по ГОСТ 19904-74. Подскажем, что для внутреннего заполнения полотна используют базальтовые плиты, для уплотнения – термоленты.

Кроме того, дверное полотно должно иметь двухсторонний пожарозащитный экран с напылением. Согласно нормам и правилам ПБ, двери должны открываться наружу в направлении входа, в некоторых случаях двери топочной могут вести в другое помещение. Двери технического назначения котельной оснащают взломостойкими ручками и петлями.

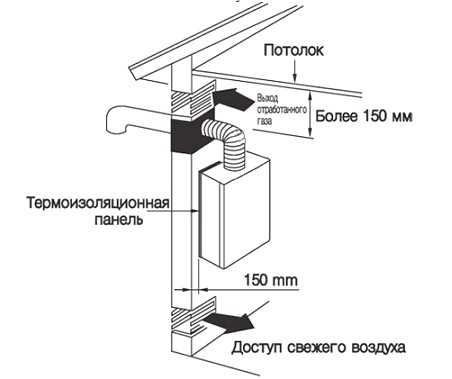

вентиляция газовой котельной в частном доме

Общие требования по вентиляции котельных сосредоточены в СНБ 4.03.01-98.

Создание вентиляции котельной также является обязательным и предполагает сообщение с вентсистемой дома и подачей свежего воздуха в помещение топочной через решетку в двери. Нормируемые размеры приточных отверстий вентиляции составляют:

  • приток воздуха снаружи 8 кв.см/1 кВт мощности котла
  • приток воздуха изнутри  30 кв.см/1 кВт мощности.

Подскажем, что производительность вентиляционной установки котельной на газу по нормам должна обеспечить 3-х кратный приток воздуха. Известно, что коэфф. увеличения кратности воздухообмена зависит от высоты потолка в помещении топочной, а скорость подачи свежего воздуха 1 м/с. Кстати, площадь воздухообмена помогает подобрать и рассчитать документация к газовому оборудованию и агрегатам.

Значимым критерием создания газовой котельной является корректный выбор мощности оборудования (котла).

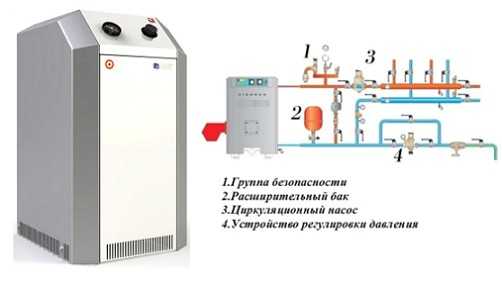

мощность газового котла, как рассчитать

С целью выбора необходимого газового котла среди многочисленных моделей  рекомендуется произвести предварительный расчет его мощности по исходным данным – общему объему котельного помещения и назначению (одно-, или двухконтурный).

Для определения объема помещения S комнаты умножаем на h потолков.

Мощность предполагаемого к установке одноконтурного оборудования находим по таблице:

  • объем помещения до 30 м3, то рекомендованная мощность котла составляет 7,5 кВт
  • для помещения объемом помещения от 30 до 60 м3 мощность котла составляет 13,5 кВт
  • для объема помещения от 60 до 200 м3 выбирают котел мощностью 15,0 кВт.

Кроме вышеперечисленных требований к котельной частного дома рекомендуется обеспечить работоспособные коммуникации газовой магистрали, бесперебойной электросети с надежным заземлением.

Обеспечение коммуникаций котельной

электроснабжение котельной

Параметры коммуникаций котельных газовых соответствуют стандартам и нормативам, регламентируемых эксплуатационными службами, поэтому «самодеятельность» придется ограничить. Требования к электросети и автоматике котла, обеспечивающей аварийную подачу газа: однофазный ток, Uпит. 220В, I= 20 А потребует монтажа индивидуального АЗС и заземления.

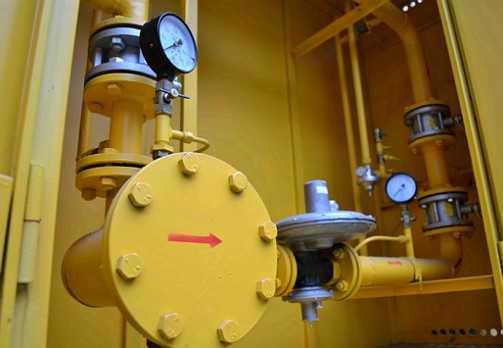

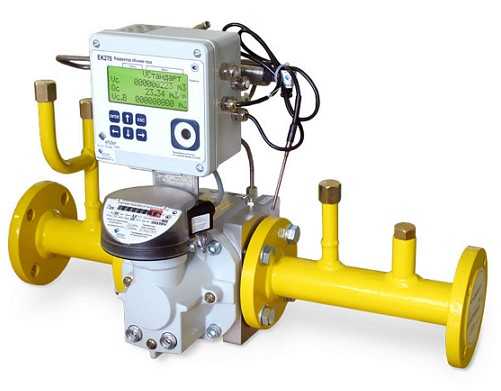

врезка в газовую магистраль

Требованиями  рекомендовано и предполагается на газовой магистрали размещать запорный узел  котла путем врезки под давлением в существующий газопровод низкого давления с использованием тройника равнопроходного серии 5.905-25-05 УГ 23.00 с переходом на необходимый диаметр.

Все полезные советы по газовой котельной частного дома представлены в видео.

svouimirukami.ru

Требования к помещению для установки газового котла в частном доме

Если вы знаете требования к помещению для установки газового котла в частном доме, то сможете выполнить их все перед согласованием и подачей документов на ТУ.

Если у вас в поселке есть магистральный газ или он ожидается в самое ближайшее время, то требования к помещению для установки газового котла в частном доме вы должны знать еще до начала строительства жилого строения.

Ведь без этого вы не будете знать, какую закладывать высоту потолков или площадь котельной, а также не сможете заранее спроектировать дверные и оконные проемы в газовой котельной.

Некоторые нюансы

Важно! Есть СНиП и есть требования региональных газовых компаний. СНиП едины на всей территории страны, а вот требования региональных газовиков иногда разнятся довольно сильно.

И если требования СНиП будут влиять на эксплуатационные характеристики котельной, то требования газовиков – на согласование, ТУ и на собственно запуск.

Вы можете построить газовую котельную согласно всем требованиям СНиП, но именно местные газовщики решают – подключать вам магистральный газ или нет.

Второй момент. Мы говорим, прежде всего, о подключении к магистральному газу. Да, котельная на сжиженном газе, так же, как и оборудование на нем, являются источниками повышенной опасности и все обязательные требования должны соблюдаться.

Однако, при подключении вашего оборудования к газгольдеру все работы и приемку производят специалисты коммерческой компании, которая реализует этот проект на вашем участке.

А вот с магистральным газом работает местное отделение РАО Газпром Распределение. А значит, и требования будут более жесткие, и приемка будет проходить совсем в другом ключе.

Требования к котельной для газового котла в частном доме

Итак, какие существуют требования к помещению для установки газового котла в частном доме, на основании которых вам могут подписать согласование и выдать ТУ на установку и подключение оборудования?

Стоит сразу оговориться, что в данном документе идет речь о требованиях для установки газовых тепловых агрегатов до 30 кВт тепловой мощности с открытой камерой сгорания в настенном и напольном вариантах.

Почему так? Потому что для настенных вариантов котлов с закрытой камерой сгорания и возможностью подключения коаксиального дымохода вам не потребуется котельная. Вы сможете установить такое оборудование даже на кухне.

Поэтому требования по ним распространяются на все помещения – смотрите их ниже на этой же странице.

Итак, требования к помещению котельной, в которой будет установлен настенный или напольный газовый котел с открытой камерой сгорания:

  1. Высота потолков в газовой котельной должна быть не менее 250 см в чистоте (в некоторых источниках 220 см).
  2. Перед размещенным тепловым агрегатом должно быть не менее 1 метра спереди и по бокам для проведения осмотра и технических работ специалистами обслуживающей газовой организации.
  3. Площадь остекления котельной должна составлять не менее 1/10 от площади помещения (например, для котельной объемом 6 кв.м. это 0,6 кв.м.).
  4. Помещение должно быть оборудовано естественной вытяжной вентиляцией, с производительностью подбираемой по мощности вашего газового оборудования.
  5. В помещение должен быть обеспечен приток воздуха естественным путем (неплотности и отверстия в окнах и дверях) снаружи и из внутренних помещений дома.

Некоторые региональные отделения компании Газпром предъявляют также следующие требования к помещению, в котором будет размещаться газовый котел с открытой камерой сгорания:

  1. Обязательное наличие отдельной двери котельной, которая открывается сразу на улицу.
  2. Двери и окна в котельной должны открываться наружу.
  3. Приток воздуха в котельную должен производиться не из внутренних помещений.
  4. Стены в котельной должны быть изготовлены из несгораемых материалов.
  5. Вытяжная вентиляция должна иметь производительность согласно установленным значениям (и приводится норматив, закрепленный в ведомственном документе).

Выполнять ли данные требования, решать вам. Только еще раз напомню, что вряд ли вам подпишут все документы и произведут подключение оборудования без выполнения именно этих «местных» правил. Монополист – он на то и монополист.

Требования к прочим помещениям

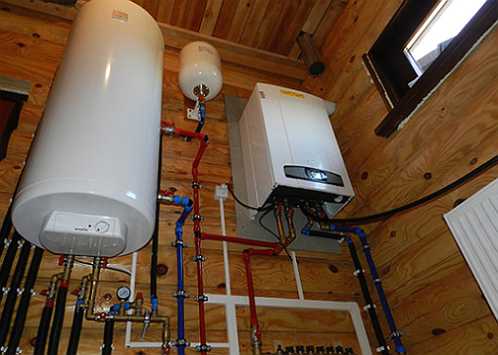

Здесь как раз пойдет речь о том, что можно повесить газовый настенный котел мощностью до 30 кВт с коаксиальным дымоходом прямо на кухне или в коридоре.

В общем, сгодится любое помещение, которое будет соответствовать минимальным требованиям:

  1. В помещении не должна быть избыточная влажность (то есть. Повесить газовый котел в ванной комнате или прачечной у вас не получится).
  2. Помещение не должно быть жилым (нельзя размещать газовый котел в спальне, детской или гостиной).
  3. Помещение должно быть оборудовано вытяжной вентиляцией (впрочем, в современном доме вряд ли найдется хотя бы одно такое помещение, в котором нет вытяжной вентиляции).

В общем-то, вот и все требования к помещению для установки газового котла в частном доме, которые необходимо выполнить владельцу для подключения теплового оборудования к магистральному газу.

kotlobzor.ru

Требования к газовой котельной в частном доме

Частный дом, подсоединенный к автономной системе газификации, должен быть оборудован стационарной котельной, которая выполняет функции централизованного узла управления отоплением. Как правило, газовая котельная в частном доме представляет собой отдельное помещение, где высота потолков не менее 2,2 метра.

Для обеспечения безопасной эксплуатации котельного оборудования и для минимизации рисков при возникновении аварийных ситуаций рекомендуется проектировать объем помещения котельной не менее 15 м3. Кроме того, помещение снабжается оконным проемом не менее 0,5 квадратных метров, которое играет роль своеобразного взрывного клапана.

Требования к котельной согласно нормативов СНБ 4.03.01-98

  1. Не допускается устанавливать топочное оборудование в жилых помещениях, так как в них невозможно обеспечить пожарную безопасность и контролировать доступ. Котельная располагается в изолированном отдельном помещении или в дополнительном здании.
  2. Если в котельной устанавливается один котел, то достаточно 4 м2 по площади пола при высоте потолков не менее 2,2 метра. Дополнительно предусматриваются свободные проходы для обслуживания оборудования и расположения обвязки. Итого минимальный объем помещения на один газовый котел составляет 15 кубов.
  3. При наличии смежного помещения котельной с основным зданием требуется предусмотреть огнестойкость ограждающих стен. Для этого они отделываются штукатуркой, которая позволяет соблюдать предел огнестойкости 0,75 часа и исключает распространение огня по конструкции.
  4. Требование к полу помещения аналогичны к стенам — выполнение из негорючих материалов;
  5. Вентиляция помещения должна обеспечивать троекратный обмен воздуха в час;
  6. Помещение снабжается дверным проемом с шириной не менее 0,8 метра и окнами. Одно окно рассчитывается на объем 10 м3.
  7. Котельная должна быть оборудована электрическими и газовыми коммуникациями, иметь вход-выход водоснабжения и канализацию для слива конденсата или воды из системы отопления:
  • при прокладке электросети учитывается, что подается питание 220В с токовой нагрузкой 20А, предусматривается отдельный автомат на линию;
  • проектируется и реализуется заземление.

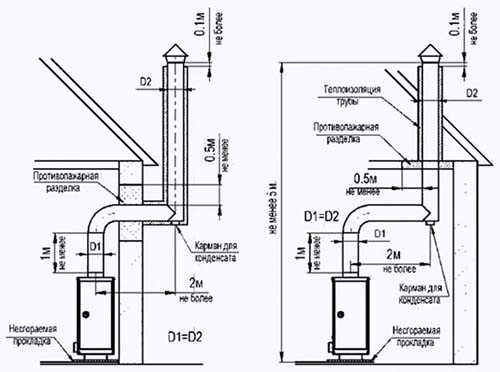

Каждый котел снабжается дымоходом, который обеспечивает удаление продуктов горения и должен соответствовать следующим параметрам:

  • исключается попадание продуктов горения внутрь помещения, следовательно, вводится такое требование к газоходу, как газонепроницаемость;
  • диаметр дымохода рассчитывается по мощности котла. Так для 30 кВт принимается диаметр дымохода 130 мм, а при 100 кВт устанавливаются дымоходы с диаметром 230 мм. В любом случае, размеры отверстия вытяжки устанавливаются не менее площади дымохода.
  • Для обеспечения хорошей тяги и полного удаления продуктов горения, верхняя часть дымохода размещается на 0,5 метров над коньком крыши.



autonom-gaz.ru

Газовая котельная – как сделать все правильно с первого раза

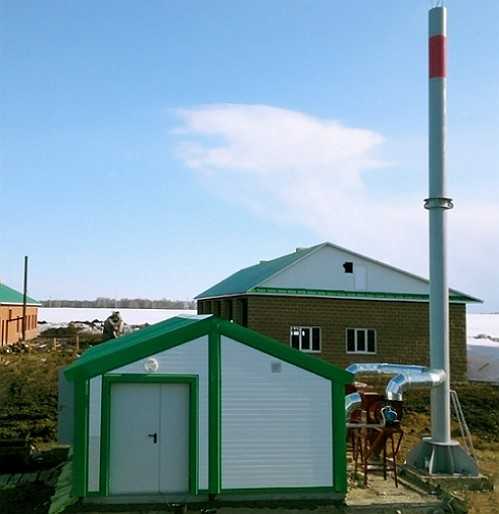

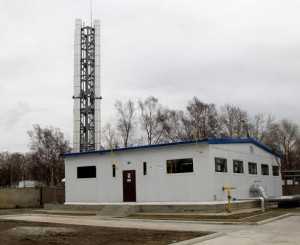

Модульная котельная

В нашей стране отопление с помощью газа наиболее популярно среди населения благодаря простоте эксплуатации газового оборудования и низкой стоимости энергоносителя. Именно поэтому такое помещение, как газовая котельная, можно встретить во многих домах. Ведь если рядом проложен магистральный газопровод, рассматривать другие виды топлива попросту нецелесообразно. Если же подвести газопровод нет технической возможности, многие домовладельцы устанавливают систему с емкостью для хранения сжиженного газа – газгольдером. В этом случает требования по оборудованию котельной будут такими же, как и при использовании природного газа.

Газовое оборудование отличается автономностью работы, небольшим уровнем выбросов вредных веществ в атмосферу и высоким КПД. В обычных газовых котлах коэффициент полезного действия превышает 90%, а в конденсационных он более 105%.  Но стоит учитывать и высокий уровень опасности газового оборудования. Поэтому к созданию котельной надо подойти с полной долей ответственности, соблюдая требования всех норм и правил.

Требования к котельному помещению

Требований, соблюдение которых обязательно при обустройстве котельного помещения, на самом деле очень много. На практике необходимы далеко не все пункты правил, изложенных  в СНиП «Газоснабжение» и СНиП «Котельные установки». Поэтому всегда желателен вызов специалиста для предварительного планирования характеристик оборудования и необходимых  параметров помещения.

Давайте рассмотрим основные требования, применяемые на практике чаще всего:

  • Первое, что следует уяснить — для газовых установок мощностью до 60 кВт оборудование отдельного помещения не требуется. Теплогенератор можно ставить в кухне или другой комнате, которая должна соответствовать нескольким требованиям. Высота – не менее 2.5 м, объем воздуха — более 15 м³ плюс по 0.2 м³ на каждый киловатт мощности котла. Также необходима система вентиляции, обеспечивающая воздухообмен. А он должен составлять трехкратное значение объема помещения в час плюс воздух, необходимый для горения топлива. В помещении обязательно наличие окна с открывающейся форточкой.
  • Если вам необходим котел мощностью от 60 до 150 кВт, то оборудование отдельного помещения обязательно. При этом газовая котельная может находиться на любом этаже или в подвальном помещении дома. Требования по высоте и объему пространства аналогичны показателям, указанным в первом пункте. Вентиляция должна быть оборудована таким образом, чтобы обеспечивать приток воздуха, необходимого для горения газа в котле, плюс трехкратный показатель объема воздуха котельной в час. То есть, если объем котельной 15 м³, то система вентиляции должна пропускать 45 м³ воздуха в час плюс кислород на горение пламени.  В помещении должно быть окно с открывающейся форточкой. К стенам предъявляются требования огнестойкости — они должны выдерживать высокую температуру в период не менее 45 минут.
  • При больших площадях помещений требуется мощная отопительная техника. Если мощность котла не превышает 350 кВт, необходимо соблюдать ряд требований и норм. Котельная должна располагаться в подвальном помещении, цокольном этаже или в жилом уровне, но не выше первого этажа. При этом следует учитывать, что минимальная высота потолков должна составлять 2.5 м, а это далеко не всегда возможно в подвалах и цоколях. Стены должны обладать огнестойкостью минимум в течение 45 минут. Нормы объема помещения и производительности вентиляции аналогичны требованиям, указанным в первых двух пунктах.

Газовые мини котельные должны соответствовать еще некоторым требованиям. О них не следует забывать, чтобы не тратить значительные суммы на переделку и устранение несоответствий:

  1. Когда отопительное помещение располагается в подвале, цокольном уровне или на первом этаже, оно обязательно должно быть оборудовано отдельным выходом на улицу. Если у вас планируется второй вход в котельную из дома, помните, что дверь должна быть противопожарной.
  2. Если дом уже возведен, а места для оборудования котельной нет, не стоит жертвовать жилым пространством — проще пристроить отдельное здание. При этом стоит помнить о требованиях и ограничениях — оконный проем котельной должен располагаться не ближе 1 метра к основной стене дома, а стена пристроенного помещения должна конструктивно крепиться к основной стене.

Не стоит забывать и о том, что котельная не должна располагаться смежно с жилыми комнатами — как по соображениям безопасности, так и для избегания лишнего шума, неизбежного при функционировании системы отопления. Если котел располагается на кухне, то она должна соответствовать требованиям объема, вентиляции и наличия форточки. А также  дополнительным условиям:

  • в нижней части двери необходимы отверстия, решетка или зазор между дверью и полом
  • стена, на которой располагается навесной котел, должна быть покрыта огнестойким материалом — цементной штукатуркой или облицовочной плиткой

Что следует помнить при постройке котельного помещения

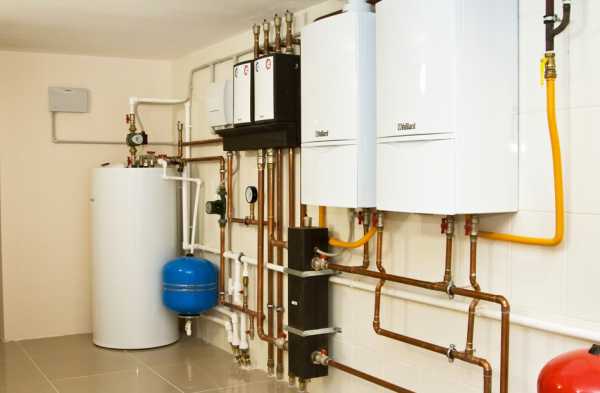

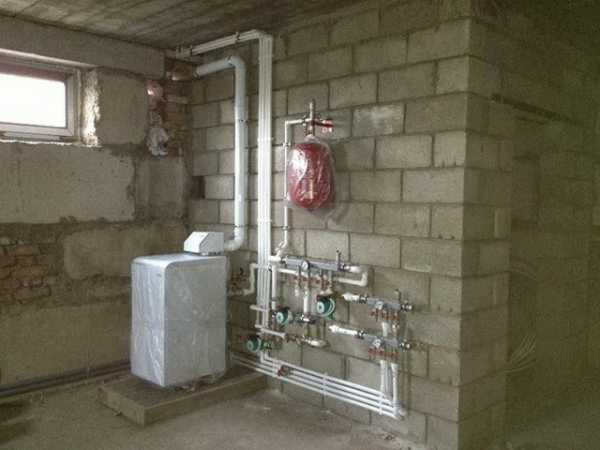

Новая газовая котельная в эксплуатации

Газовая котельная требует особого подхода еще на этапе возведения здания. Ведь если сделать все в соответствии с требованиями, не придется заниматься переоборудованием и доведением характеристик помещения до соответствия нормам. Следует помнить, что правильно оборудованная котельная не только сэкономит время и деньги на доделке помещений, но и гарантирует вашу безопасность при эксплуатации отопительного оборудования.

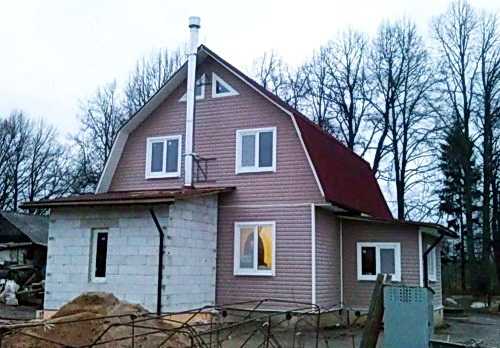

Многие застройщики склоняются к тому, что оптимальное решение – это пристройка котельной к основному зданию. Такой вариант экономит пространство и упрощает оборудование помещения в соответствии с нормами:

  • Пристройка должна располагаться на фундаменте, отдельном от основы дома. При этом стены должны быть конструктивно связаны со стенами основного здания.
  • Стены и крыша должны быть из негорючих материалов.
  • Идеальное решение отделки пола и стен помещения – керамическая плитка, устойчивая к огню. Кроме того, ее легко чистить и мыть.
  • Необходимо возвести фундамент под котел, причем уже после заливки фундамента пристройки. При этом помните, что котел должен располагаться на расстоянии не менее 10 см от стены.
  • Пол в помещении нужно залить цементно-песчаной или любой другой негорючей стяжкой.
  • Идеальное решение – установка котла ниже уровня пола на 15-20 сантиметров.

Основные этапы при обустройстве котельной

Рассмотрим порядок действий, который позволит избежать проблем:

  • Консультация со специалистом или изучение норм.
  • Проектирование помещения.
  • Определение характеристик оборудования.
  • Выбор и закупка оборудования.
  • Монтажные работы.
  • Запуск системы и регистрация в контролирующих органах.

Заключение

Газовая котельная, соответствующая всем техническим нормам – залог вашей безопасности и бесперебойного функционирования системы отопления на протяжении многих лет. Только строгое следование требованиям нормативной документации позволит избежать лишних расходов и трудностей в процессе монтажа и обслуживания газового оборудования. Ведь в конечном счете — это безопасность вас и вашей семьи.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Газовая котельная в частном доме

Газовое отопление сегодня является самым оптимальным при наличии газификации частного дома. Но газовый котел требует повышенных мер безопасности. В России действуют строгие нормы по установке таких котлов и повышенные требования по их эксплуатации. Одно из них – размещение газового котла в специально отведенном для этого помещении.

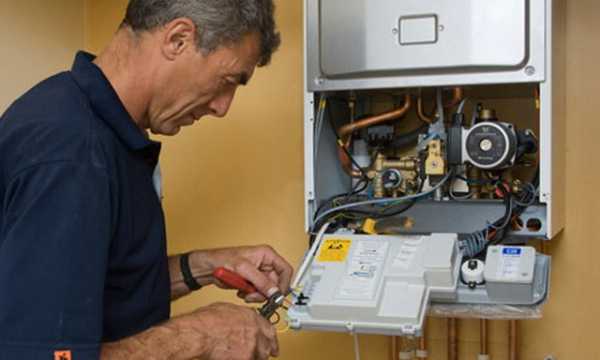

1. Устройство газового котла

Газовый котел – это нагревательный прибор, который использует в качестве топлива природный газ. Предназначение газового котла – отопление дома и в большинстве случаев – горячее водоснабжение. Самый распространенный вариант – двухконтурное водяное отопление и водоподогрев.

  1. Газовый котел и сопутствующее оборудование включает в себя
  2. Камеру сгорания, где происходит нагрев теплоносителя
  3. Теплообменник с заключенным в нем теплоносителем – водой
  4. Устройство отвода отработанных газов
  5. Система отвода конденсата
  6. Система электроснабжения
  7. Автоматическая система работы всех узлов
  8. Запорная арматура

Относительно функциональных возможностей котлы различаются по мощности. Самые маломощные могут быть предназначены только для нагрева проточной воды или упрощенной системы отопления небольшого дома. Самые мощные котлы могут обеспечить отопление и горячее водоснабжение жилого дома большой площади.

С точки зрения монтажа котлы различаются на настенные и напольные. Именно тяжелые напольные котлы имеют большую мощность, сложность, сопутствующее оборудование, и для их размещения требуются отельные помещения.

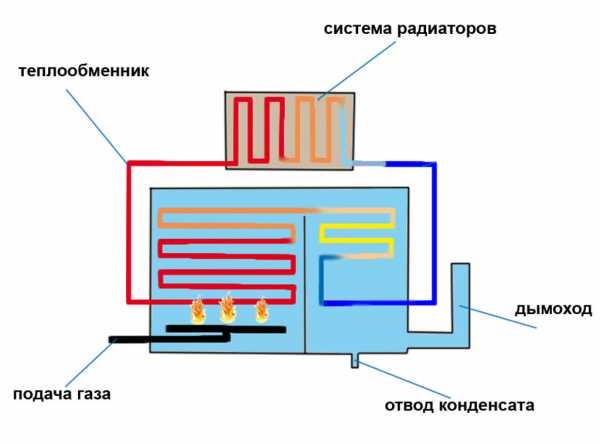

Принцип работы газового котла

2. Котельное оборудование

Сам газовый котел представляет собой замкнутую емкость с горелкой, теплообменником и отводами дли подачи топлива и вывода отработанных газов и конденсата. Все остальное оборудование либо крепится к корпусу котла, либо выполнено в отдельных блоках:

  • Щиток электропитания и электрозащиты
  • Труба дымохода
  • Сливная арматура
  • Устройства водораспределения

Непосредственно к котлу «привязаны» и система отопления и горячего водоснабжения, так что некоторые их узлы должны тоже монтироваться в непосредственной близости от самого котла:

  • Расширительный бак
  • Трубопроводы
  • Бойлер
  • Контроллеры
  • Датчики
  • Регуляторы

Размещать все это оборудование удобнее  в одном месте.

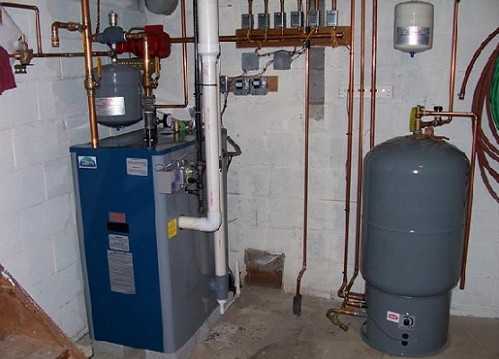

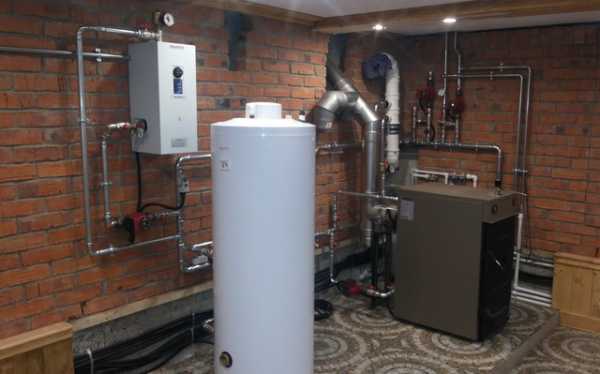

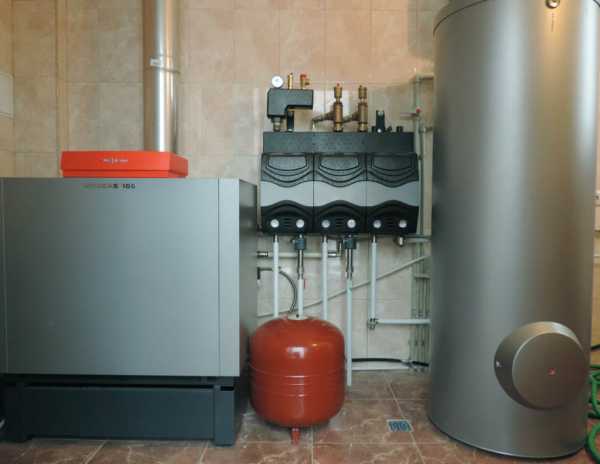

Типовая газовая котельная

3. О необходимость отдельного помещения для газовой котельной

Почему необходимо оборудовать отдельное помещение?

Во-первых, из-за повышенной опасность газового оборудования.  Это в первую очередь способность газа к взрыву в большом объеме. В системе возможны утечки, и в лучшем случае вся газовая системы должна быть как-то локализована. Тогда газ имеет возможность уходить из специально оборудованного помещения за счет вентиляции, не попадая в жилые комнаты. Помимо всего прочего газ ядовит и опасны даже небольшие утечки, не приводящие к взрыву.

Во-вторых, даже взрыв и пожар могут быть локализованы и не приведут сразу вреда людям, находящимся в жилых помещениях – давая некоторое время для спасения в аварийных ситуациях.

Понятно, что помещение должно быть специально оборудовано по сравнению с жилыми комнатами, о чем мы расскажем ниже.

Другая причина размещения газовой котельной в отдельном помещении – удобство эксплуатации и обслуживание всей системы.  В конце концов, в остальных частях дома будет комфортнее без гудящего котла и шумных вентиляторов дымоотводной системы.

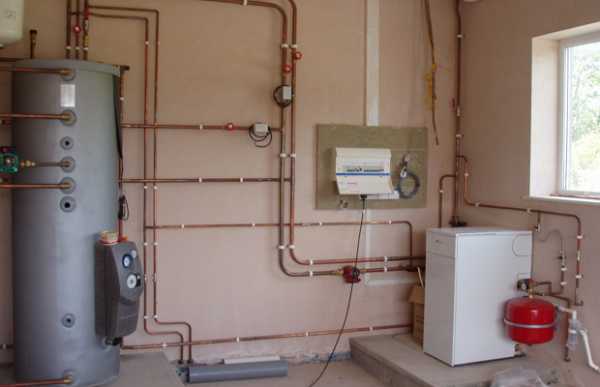

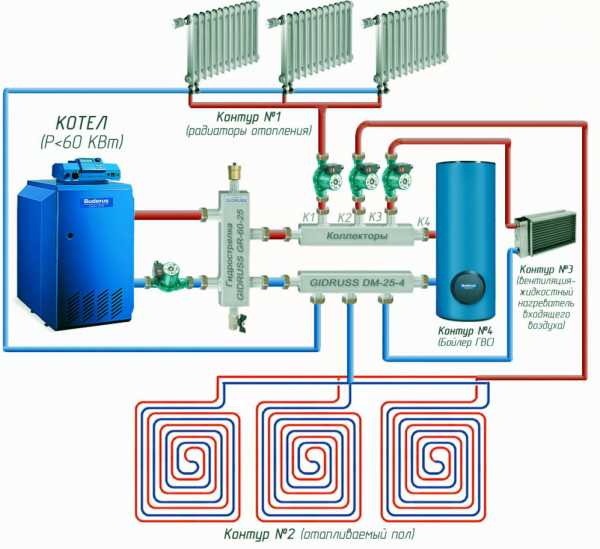

Принцип работы котельной в системе водяного отопления

4. Классификация помещений

Есть три варианта размещения котельной в доме. Они определяются мощностью котла, составом оборудования и общей площадью дома:

  1. Отдельное помещение в доме

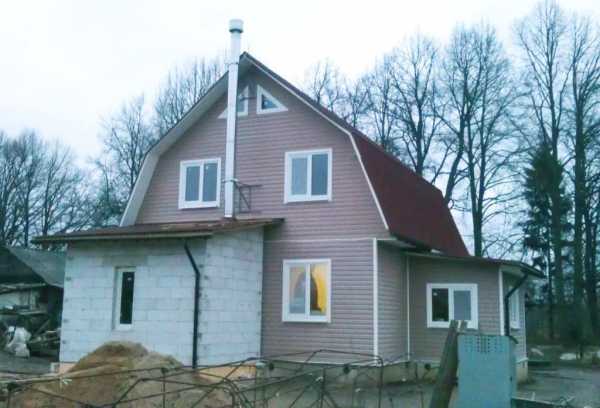

  2. Пристройка к дому
  3. Отдельно стоящее здание

Понятно, что более удобными считаются встроенные котельные – у хозяина нет необходимости в мороз ежедневно выходить из дома и следить за работой оборудования. Но зачастую само оборудование издает достаточно сильный шум или ни одно из возможных помещений не соответствует утвержденным нормам. Особенно это касается случая перевода старого дома на систему газоснабжения.

Как бы то ни было, все виды помещений должны соответствовать нормам, как общим, так и конкретно по каждому из трех видов.

5. Нормативная база

Сегодня главным действующим документом, определяющим нормы устройства котельных частных домов является СНиП 42-01-2002.

Застройщику необходимо знать эти нормы, даже если он поручает установку газового оборудования специализированным организациям. В конце концов, эксплуатировать оборудование и жить в доме ему, да и спорные моменты могут возникнуть на любом этапе согласования и монтажа.

В зависимости от мощности котла допускается его установка:

  • Менее 60кВт – на кухне
  • От 60 кВт до 150 кВт – в отдельном помещении, независимо от этажа
  • От 150 до 350 кВт – только на первом этаже или цоколе, в пристройке или отдельном здании

Требования к объему помещения:

  • До 30 кВт – не менее 7.5 м3
  • От 30 до 60 кВт – не менее 13,5 м3
  • От 60 до 200 кВт – не менее 15 м3.

При требуемой высоте потолка от 2,5 метров, соответственно, площадь помещения для котельной должна быть не меньше 6 м2. На деле, конечно, помещение обычно бывает более просторным.

6. Общие требования к помещениям для газовой котельной

Как мы уже говорили, газовый котел должен размещаться в помещении с хорошей вентиляцией. Кроме того, общее требование – хорошая освещенность, необходимая для обслуживания котла. Это закреплено в нормах:

  • Естественное освещение, из расчета не менее 0,03м2 остекления на 1м3 объема помещения.
  • Распашное открытие окон
  • Наличие форточки или фрамуги для проветривания
  • Обязательное наличие дымохода
  • Подвод воды для системы и канализации для отвода конденстата или стока теплоносителя (при проточном нагреве)
  • Обязательный контроль загазованности специальными датчиками, автоматически отключающими подачу газа при протечке.

7. Требования к внутренним помещениям

Кроме общих требований, внутренние помещения дома, где расположена газовая котельная, должны соответствовать следующим нормам:

Отделение от других помещений негорючей стеной с пределом огнестойкости от 0,75 часа

(этому требованию удовлетворяют кирпич, шлакоблок, бетон)

  • Высота потолка – не менее 2.5 метра
  • Принудительная вентиляция, обеспечивающая трехкратный воздухообмен в течение часа.
  • При размещении котельной в цокольном этаже добавляется необходимый объем для достаточного утепления – 0,2 м2 площади на каждый киловатт мощности котла. Перекрытия цоколя должны быть газопроницаемыми. В помещении должен иметься отдельный выход на улицу.
  • Двери в котельную должны быть выполнены из металла.
Стены и пол встроенной котельной облицованы негорючим кафелем

8. Требования к пристроенным котельным

Дополнительно к уже означенным требованиям, пристроенные котельные должны:

  • Примыкать только к сплошным участкам стены
  • Иметь отдельный фундамент, рассчитанный на вес оборудования
  • Быть построены из негорючего материала (те же кирпич, шлакоблок или бетон)
  • Не быть конструктивно связана со стеной дома, то есть иметь все четыре стены.
Пристроенная к дому газовая котельная

9. Требования к отдельным зданиям для газовой котельной

  • Дополнительные требования к отдельным зданиям для котельной:
  • Несгораемый материал не только стен, но и отделки, и кровли
  • Дополнительное утепление здания и увеличение его площади из расчета 0,2 м2 на каждый киловатт мощности котла
  • Отдельный фундамент
  • Наличие системы аварийного отключения
  • Неусиленные слабозакрепленные двери (чтобы при взрыве основная энергия была направлена и имела выход не через стены)
  • Дополнительная вентиляция двери через систему отверстий в нижней части двери.
Отдельный модуль для котельной на участке

10. Проектирование котельной

Проектирование котельной необходимо доверить специалистам. Они учтут все нюансы, как оборудования, так и привязки его к дому. Им легче согласовать проект с госслужбами, а таковых не одна, а сразу несколько:

  • Пожарная служба
  • Газовики
  • Санитарная инспекция
  • Технадзор

Впрочем, основные знания по проектированию нелишни для застройщика.

В проект должно быть четко указано месторасположение котельной и прочие исходные параметры:

  1. Мощность котла
  2. Размер и план помещения для котельной
  3. Общий план дома и размещение всех помещений
  4. Проект отопительной системы и при наличии – системы горячего водоснабжения
  5. Общий план первого или цокольного этажа, где будет размещена котельная или пристроенного здания.
  6. Сведения об общем устройстве дома – материале стен, системе утепления, вентиляции и т.д.

11. Заключение

Газовая котельная – самое важное техническое помещение в доме, здесь сосредоточен источник питания системы отопления и горячего водоснабжения. К тому же это единственное помещение в доме, эксплуатация которого должна быть разрешена гос ударственными надзорными органами.

Именно поэтому ему нужно уделить особое внимание уже на стадии проектирования нового дома, а также при строительстве – уже при закладке фундамента.

Специалисты фирмы «К-Дом» окажут консультационную помощь по всем вопросам, касающимся строительства дома, его отопления и водоснабжения – с учетом использования газового оборудования. Мы предложим вам соответствующие типовые проекты нового дома или проекты реставрации уже построенных домов при подключении газа и устройстве газовой котельной, выполним пристройку котельной или строительство для нее отдельного здания.

k-dom74.ru

Установка газового котла в частном доме: требования, правила, нормы

Газовой котел является оптимальным средством для создания надежной и отопительной сети для дома. Такое оборудование отличается высоким КПД при низких финансовых затратах на использование, а также дает возможность гибко регулировать обогрев внутренних помещений. О требованиях к комнате, где планируется установить котел, характеристиках отопительного оборудования и правилах его монтажа мы поговорим в этой статье.

1

Приготовления к монтажу котла – нормативные положения и проектная документация

ВАЖНО ЗНАТЬ! Современный тренд в заработке на недвижимости. Как за копейки арендовать государственные квартиры и коммерческие помещения и пересдавать это как обычным людям, так и предпринимателям в 2-3 раза дороже. Узнать подробности >>

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

  • СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
  • СНиП 2.04.01-85 об устройстве внутреннего водопровода;
  • СНиП 21-01-97 о пожарной безопасности;
  • СНиП 2.04.08-87 об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м3 газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Техусловия являются официальным разрешением на монтаж газового оборудования. Выполнение работ без ТУ считается незаконным и опасным для пользователей дома.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

  • техпаспорт и инструкцию по использованию устанавливаемого котла;
  • сертификаты соответствия;
  • подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

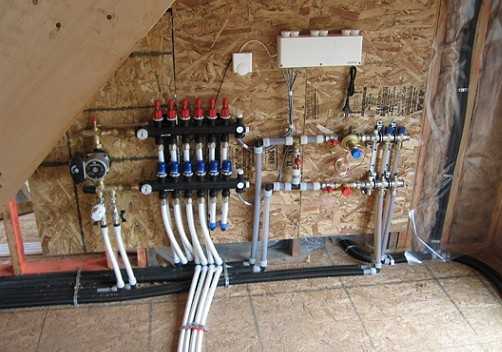

Правильно оборудованная котельная

2

Требования к помещению – где можно устроить котельную?

Газовое оборудование отличается по мощности. Устройства мощностью менее 30 кВт можно устанавливать в любых нежилых помещениях, а для более мощных приборов требуется устройство котельной. Котельная – это отдельное помещение, предназначенное исключительно для размещения отопительного оборудования и не используемого для других нужд.

Чаще всего для устройства котельной в доме используют помещения в подвальном этаже, комната должна соответствовать всем современным требованиям и нормам. Устройство котельной в подвале разрешается только в одноквартирных жилых домах. Можно также разместить котел в пристроенном помещении к дому.

Законодательство регламентирует требования к котельной:

  1. 1. Площадь комнаты для установки отопительного оборудования должна быть от 4 м2 и более. В одной котельной может быть установлено только 2 котла.
  2. 2. Высота потолка котельной не менее 2,2 м.
  3. 3. В котельной нужно окно для освещения, его размер рассчитывается по формуле – на каждые 10 м3 объема котельной должно приходиться 0,3 м2 площади окна. Минимальная площадь окна составляет 50 см2.
  4. 4. Ширина дверного проема – от 80 см.
  5. 5. Расстояние до двери – не менее 1 м, но лучше размещать газовое оборудование дальше от входа, хотя бы на расстоянии 1,3 м.
  6. 6. Перед котлом предусматривают свободное место, необходимое для проведения ремонта и обслуживания оборудования – от 1,3 м.

Котел в комнате необходимо устанавливать строго горизонтально. Такой монтаж позволит минимизировать шумы и вибрации, возникающие при его работе. Устанавливается оборудование только на ровный пол, изготовленный из прочных, негорючих материалов. Стены в котельной тоже должны быть выстроены и облицованы с использованием материалов, относящихся к классу пожаробезопасных и термостойких.

Для нормальной и безопасной работы котельной в нее необходимо подвести холодную воду, а также организовать систему слива воды в канализацию, расположенную в полу. Все электрические розетки в комнате обязательно должны иметь заземление. В помещении должен быть организован доступ к дымоходу, чтобы при обслуживании оборудования можно было контролировать проходимость каналов и выполнять прочистку.

3

Устройство дымохода и системы вентиляции

По правилам монтажа газового оборудования в комнате, где устанавливается котел, необходимо организовать функциональные системы вентиляции и удаления дыма. Если этих систем в комнате не будет, либо они не смогут нормально функционировать, это может стать причиной поломки дорогостоящего оборудования и возникновения аварийных ситуаций.

Вентиляционный и дымоходный канал в котельной должны быть раздельными. Система вентиляции должна работать не только на удаление из помещения воздуха, но и на приток чистого кислорода, потому необходима организация функциональной приточно-вытяжной системы. Входное окно вентканала делают в нижней части входной двери или во внешней стене. Размер проема должен составить не менее 1/30 от площади котельной и не менее 8 см2 на 1 кВт мощности котла (если приток воздуха идет с улицы). Если воздух попадает в помещение из другой комнаты, то размер отверстия делают от 30 см2 на 1 кВт. В котельной вентиляционный канал должен все время быть открытым, чтобы воздух мог постоянно циркулировать в помещении.

Котел лучше всего устанавливать в непосредственной близости от дымоходной трубы. Устанавливаемый в стене дымоход должен иметь два канала:

  • главный – для монтажа трубы;
  • ревизионный – для технического обслуживания (располагается ниже главного на расстоянии 25 см и более).

Выходное отверстие дымохода обязательно должно соответствовать по размеру выходному патрубку устанавливаемого газового оборудования. Сам дымоход должен иметь не более 3 поворотов и изгибов. Труба системы изготавливается из нержавейки или углеродистой листовой стали. Установка труб, изготовленных из асбеста или других слоистых материалов, может осуществляться только на расстоянии 50 см от дымоходного патрубка котла.

Перед установкой дымохода необходимо провести расчет оптимального его расположения и протяженности. Такой расчет позволит повысить функциональность системы и сделает ее безопасной в эксплуатации. Для труб, используемых в дымоходах, предъявляют следующие требования:

  • труба должна подниматься над крышей без конька минимум на 50 см;
  • труба, выходящая на скат на удалении от конька менее 150 см, оснащается оголовком, возвышающимся над коньком на полметра;
  • выходящая через скатную крышу труба на расстоянии от конька более 150 см, но менее 300 см должна иметь оголовок не ниже вершины конька;

При расстоянии от трубы на скатной крыше до конька более 300 см оголовок располагают так, чтобы его высота достигала условной линии, прочерченной под углом в 10˚ от вершины конька к горизонту.

Отсутствие систем вентиляции - причина поломки оборудования.

4

Виды и особенности подключения газового оборудования

На рынке газового оборудования котлы представлены в широком ассортименте, собственникам частных домов остается только правильно подбирать устройства, соответствующие своими характеристиками месту установки и требованиям к интенсивности отопления. Существует несколько вариантов классификации котлов, такие устройства разделяются по следующим критериям:

  • по методу монтажа;
  • по конструкции;
  • по мощности;
  • по способу розжига;
  • по методу отвода продуктов горения.

По конструктивным характеристикам котлы разделяют на одно- и двухконтурные. Устройства с одним контуром предназначены исключительно для отопления. При необходимости организовать в доме также горячее водоснабжение, придется использовать дополнительное устройство – бойлер. Двухконтурные модели могут обеспечивать работу систем горячего водоснабжения и отопления одновременно. Они работают по проточному нагревательному принципу либо имеют встроенный бойлер, который нагревает воду до необходимой температуры. Благодаря этому, двухконтурные устройства считаются более универсальными, но и стоят дороже.

По методу монтажа приборы разделяют на настенные и напольные. Напольные устройства отличаются от настенных большими размерами и мощностью, из-за этого порой требуют монтажа в специальной котельной. Настенные котлы становятся более популярными в последнее время, ведь их использование возможно и в частных домах, и в квартирах. Настенные приборы хороши тем, что не требуют монтажа полноценного дымохода, удаление продуктов горения может осуществляться через внешнюю стену через коаксиальный дымоход.

Очень важный параметр при выборе котла – его мощность. Чтобы гарантировать качественное отопление всех внутренних помещений жилого объекта, необходимо предварительно провести расчет мощности газового оборудования. Для эффективного отопления каждых 10 м2 площади дома необходимо минимум 1 кВт мощности котла. Очень желательно выбирать устройство с запасом мощности в 20%, чтобы в процессе эксплуатации ему не приходилось работать на пределе возможностей.

Следует учитывать, что удельная мощность для обогрева 10 м2 площади дома различается для разных регионов России. Если в средней полосе 1 кВт вполне достаточно, то для севера лучше проводить расчет, беря в качестве удельной мощности величину в 1,5 или даже в 2 кВт. В южных регионах такая мощность не нужна, вполне достаточно проводить расчет с показателями удельной мощности на уровне 0,7-0,8 кВт.

Наиболее распространены напольные и настенные модели.

5

Правила монтажа системы отопления

Лучше всего доверить задачу монтажа газового оборудования квалифицированным специалистам, которые смогут выполнить необходимые работы правильно, в полном соответствии с современными нормами законодательства, сделают безопасную и функциональную систему для вашего дома. Иногда можно выполнить монтажные работы и своими силами, но для этого придется получать персональное разрешение от представителей контролирующих организаций, но даже в этом случае приемку и испытания установленного котла должны осуществлять профессионалы.

Перед началом монтажа нужно убедиться в приобретении всего необходимого оборудования и комплектующих, для этого следует повторно изучить подготовленный проект на монтаж и техническую документацию на устанавливаемый котел. После этого напольный прибор устанавливается на прочную поверхность, идеальным основанием для монтажа является бетонная стяжка, покрытая металлическим листом или керамической плиткой. Такой пол нужен не только под самим котлом, но и на всем предтопочном пространстве – около 40-50 см в передней части котла.

Устройство устанавливают на основание таким образом, чтобы оно прочно опиралось на поверхность всеми ножками. Нестабильная установка может привести к неправильной работе устройства.

При установке необходимо соблюсти следующие требования:

  • расстояние от поверхности котла до потолка – от 1,2 м;
  • расстояние от котла до незащищенной стены – от 32 см;
  • расстояние до закрытой металлическим листом стены – от 26 см;
  • расстояние от дымовой трубы до незащищенной стены – от 50 см;
  • расстояние от дымовой трубы до защищенной стены – 25 см;

Для монтажа настенных котлов в стену монтируют специальные кронштейны или крепежные планки, входящие в комплект устройства. Монтаж необходимо выполнять на высоте от 1 до 1,6 м до пола. Устанавливать кронштейны и планки нужно по строительному уровню, чтобы котел подвешивался точно по вертикали и горизонтали. На установленные крепления вешается прибор.

Далее котел подключают к установленному дымоходу через специальный патрубок (крепление патрубка к трубе должно быть герметичным без зазоров). После через систему водоснабжения трубопровод отопления заливают воду (перед входом в котел на трубе монтируют фильтр грубой очистки и запорные краны по обеим сторонам от него). Обеспечить герметичность и правильную работу системы самостоятельно очень сложно, потому мы еще раз рекомендуем обращаться к профессионалам для монтажа устройства.

obustroen.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
