Котельная в частном доме: обязательные требования и нормы

Котельная в частном доме — важный инженерный объект в планировочной структуре загородной усадьбы. Если запроектировать его неправильно, представители газовых служб не дадут разрешение на подключение к магистральному трубопроводу и эксплуатацию оборудования.

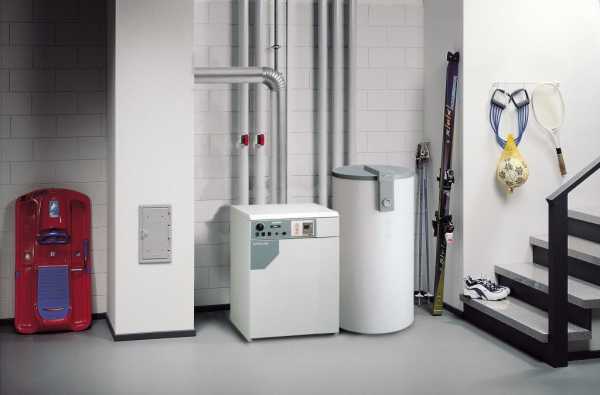

Фото котельной в частном доме

С этим сталкиваются те заказчики, которые самостоятельно разрабатывают планировку будущего дома. Как правило, они выделяют помещение под котельную по остаточному принципу. Но без соблюдения норм, прописанных законодательством, получить разрешение от газораспределительной организации будет невозможно.

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. Читайте также полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП 2.04.08-87 п.6.29-48;
  • СП 41-104-2000 глава 4;
  • СП 42-101-2003 пункт 6.17-25;
  • СП 62.13330.2011 пункт 7;
  • СП 60.13330.2012 пункт 6.6;
  • СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Требования к котельной в частном доме

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Окна и остекленение в котельной частного дома

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

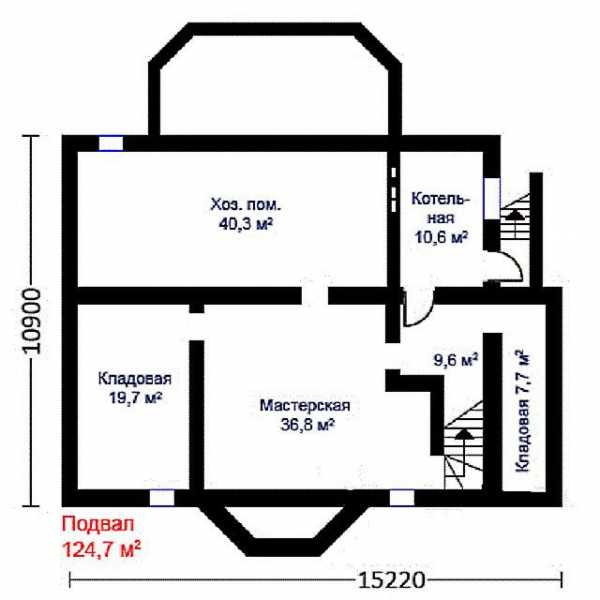

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

Важно. Ограждающие перегородки выполняют из материалов с пределом огнестойкости не ниже 0,75 ч. Не допускается распространение пламени по конструкциям.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Фото пристроенной котельной к частному дому

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

Установка газового котла в кухне

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Газовый котел на кухне

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

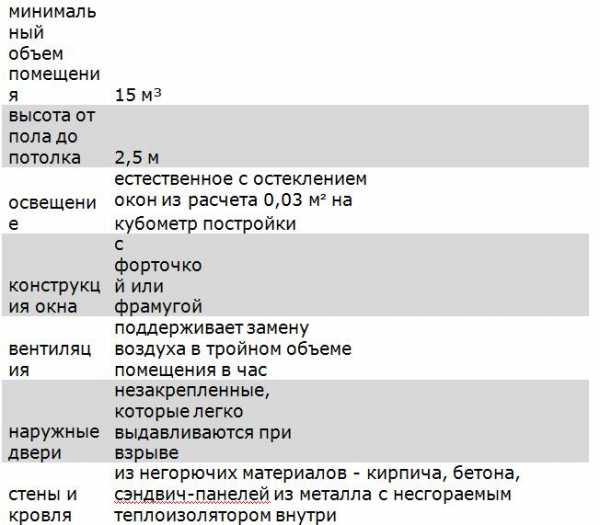

Требования к топочным, построенным отдельно от жилого здания:

Требования к отдельно стоящим топочным

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

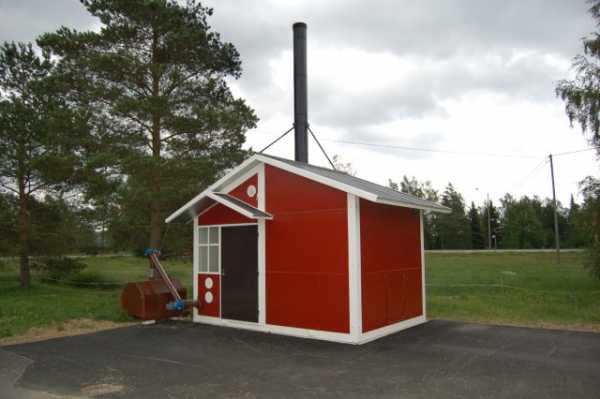

Фото отдельно-стоящей топочной

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Требования к дверям

Важно. Ширина наружных дверей — не менее 80 см. Открываться они должны на улицу.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

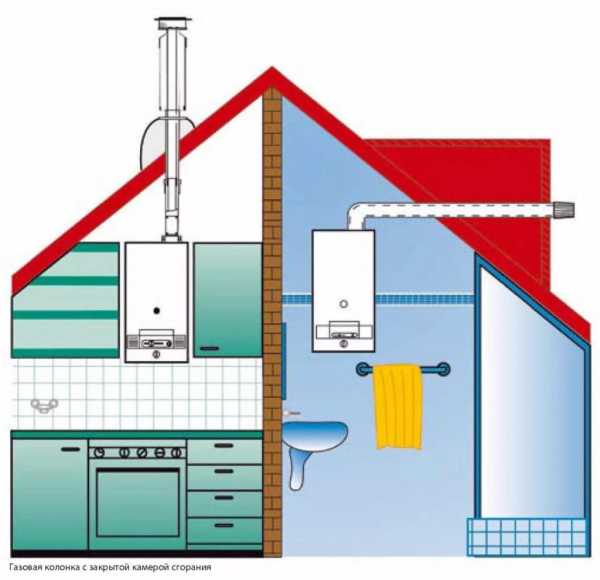

Газовая колонка с закрытой камерой сгорания

Важно. Чтобы в дымоходе присутствовала хорошая тяга, верх трубы располагают выше конька крыши на 500 мм при условии, что от парапета до канала не более 1,5 м.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Котельные для котлов на твердом и жидком топливе

Для обогрева жилых домов применяют следующие виды жидкого и твердого топлива:

  • уголь;
  • мазут;
  • газойль, газолин;
  • солярка;
  • отработка;
  • керосин;
  • древесные отходы, пеллеты, дрова;
  • сланец горючий;
  • торф;
  • бензин;
  • растительное или машинное масла.

Как правило, для использования твердого или жидкого топлива предназначены напольные агрегаты. Для загрузки нужны довольно большие камеры, а после сжигания образуются отходы. Поэтому такие котлы менее компактны, чем газовые.

При строительстве котельной в частном доме своими руками необходимо соблюдать те же требования, что и для газовых бойлерных, но с некоторыми дополнениями:

  • твердотопливные и жидкостные котлы нельзя устанавливать в жилых помещениях из-за сильного запаха или пыления, для этого оборудуют пристройку или стоящую отдельно топочную;
  • для монтажа напольного котла устраивают фундамент из бетона толщиной не менее 50 мм.
  • для загрузки, чистки котла, ремонта и замены деталей должен быть удобный доступ;
  • от места закладки топлива до ближайшей стены должно быть не менее 2 м;
  • дымоход желательно располагать ближе к коньку для создания хорошей тяги;
  • дымоотведение устраивают через дымоход в капитальной стене или трубу снаружи дома, при этом она не должна совпадать с оконными проемами;
  • дымоход изготавливают из сэндвич-трубы с утеплением и внутренним жаропрочным слоем из стали или кирпича;
  • над котельной нельзя устраивать чердак или жилую комнату;
  • в помещении, где установлено газовое оборудование, нельзя хранить легковоспламеняющиеся материалы и химические вещества, выделяющие горючие пары.

Чтобы в котельной не накапливалась пыль, неблагоприятно воздействующая на работу оборудования, на высоте 30 см от пола устраивают приточное отверстие, а под потолком — вытяжное. Вентиляция помещения должна быть с естественным побуждением.

Котельную в частном доме своими руками можно быстро построить, если использовать готовые модульные сооружения. При их изготовлении учитываются все нормативы и требования.

Мини-котельная может работать на любом виде топлива и обогревать жилой дом или дачу. Сооружение устанавливают на монолитный или сборный фундамент, подключают к отопительной системе здания. При использовании газа проект нужно согласовать с газораспределительной организацией.

stroim-dom.net

Требования к топочной в частном доме: размещение и обустройство

Главный элемент системы отопления – нагревательный котел или любой другой отопительный агрегат – может устанавливаться в одной из комнат в частном доме, например, в кухне. Это удобно в эксплуатационном смысле, но такое расположение не является лучшим с точки зрения безопасности, особенно если сердцем отопительного контура является приспособление, работающее на сгораемом топливе. Электрический же котел можно без опасений устанавливать где угодно, за исключением слишком влажных помещений типа ванной комнаты.

Для расположения котла лучше всего сконструировать отдельную комнату. Такое специализированное помещение – топочная – специально оборудуется для обеспечения максимально безопасных условий функционирования системы отопления, также как и удобства обслуживания и ремонта отопительного оборудования и сопутствующих деталей. Необходимо соблюсти все требования, чтобы функционирование котельной не доставляло неудобств жильцам.

Определение котельной

Котельная, а точнее топочное помещение, является встроенной в планировку жилища комнатой небольшого размера. Она может быть устроена как в частном доме, так и в общественных, промышленных, административных и любых других строениях, которым требуется автономная система отопления. К котельной предъявляются многие требования, соблюдение которых обеспечит эффективную и безопасную для здоровья и жизни людей работу центральной части системы нагрева воды. Одно из этих требований – в одном помещении может быть размещено не больше двух экземпляров отопительного оборудования, если котлы газовые. Мощность каждого не должна превышать 100 киловатт, чего вполне достаточно для оптимального обогрева здания любого типа. Для прогрева теплоносителя в контурах в частном доме суммарных двухсот киловатт хватит за глаза. При применении котлов иного типа, например, работающих на дровах или жидком горючем, допускается набор тех же суммарных 200 киловатт с помощью уже четырех котлов, если они оборудованы камерами сгорания герметичного типа.



Помимо специальных комнат, входящих в общую площадь жилого дома, топочные могут представлять собой стоящие на отдалении технические строения, если при их строительстве были соблюдены все требования, предъявляемые к котельным. Таким образом, в общем случае топочная – это помещение определенных размеров и определенной конструкции, в котором установлен котел и сопутствующие элементы системы отопления.

Нормативный объем котельной

Вне зависимости от типа устанавливаемого в доме отопительного оборудования, топочное помещение обязательно должно иметь размеры, выверенные с учетом всех требований безопасности при работе с воспламеняемыми и взрывоопасными материалами. Здесь важно учесть, что требования к объему предъявляются только в том случае, если устанавливаемый котел не оборудован закрытой камерой сгорания.

Почему так? Вообще, какая разница, какой будет объем топочного помещения? Дело в том, что при сгорании топлива выделяется множество продуктов, которые даже при наличии качественного дымохода неизбежно попадают в окружающий воздух. Если у нагревательного агрегата нет герметичной дверцы, закрывающей камеру сгорания, эти продукты заполнят котельную, и в нее просто-напросто будет невозможно зайти, да еще и смежные помещения могут оказаться заполненными дымом. Достаточный объем же позволяет оптимально вентилировать котельную. У закрытых котлов такой проблемы нет, поэтому в таком случае объем комнаты может быть таким, как будет удобно хозяину. Лишь бы влезло все оборудование, и удобно было все это обслуживать в дальнейшем. Стоит отметить, что большинство современных котлов для применения в жилом доме являются герметичными.

Итак, какие требования предъявляются к объему котельной с открытым типом нагревательного котла? Первым делом нужно учесть, что этот объем зависит от суммы мощностей всех установленных в топочной агрегатов, работающих на газе (за вычетом, естественно, экземпляров закрытого типа). Объемы в зависимости от мощностей соответствуют следующим значениям:

  • котлы до 30 киловатт – 7,5 м3;
  • 30-60 киловатт – 13,5 м3;
  • 60-200 киловатт – 15 м3.

Такой объем должен быть соблюден как в случае размещения котельной внутри здания, так и при конструировании отдельного помещения. Разумеется, это нижние рамки, никто не запрещает сделать котельную большего размера.

Требования к линейным размерам

Линейные размеры – это ширина, высота и длина помещения. Они тоже играют определенную роль как в удобстве пользования топочным помещением, так и в соблюдении техники безопасности при эксплуатации оборудования.

Высота потолков должна быть строго больше двух метров – здесь сомнений быть не может, да и вряд ли кому-то понадобится делать более низкую комнату. С периметром же могут возникнуть некоторые неясности. На определение ширины и длины комнаты влияет несколько факторов. Вообще, можно делать их какими угодно, главное – соблюсти требования к высоте и объему. Однако есть еще один важный момент, а именно, – ширина проходов. Стоит представить себе общий вид типичной котельной – это квадратное (или прямоугольное) помещение, посреди которого стоит нагревательный прибор, а от него отходят разные трубы. Так вот со всех сторон между этим котлом и стенами должны быть зазоры достаточного размера. В частности, между входом и фронтальной частью агрегата проход должен иметь ширину не меньше метра. Это нужно не только для удобства обслуживания, но и для обеспечения нормальной циркуляции воздуха.

Рассчитать необходимую площадь довольно просто, для этого можно применить простейшую геометрическую формулу: S = V/h = a*b, где S – это искомая площадь, V – объем помещения, который указан выше, h – также известная высота (возьмем ее равной 250 см., для удобства), a и b – стороны пола (или потолка, как больше нравится). Подставив имеющиеся цифры, легко определить нужный размер. Стоит отметить, что рекомендуемая площадь составляет 4 квадратных метра на каждый используемый котел, можно ориентироваться на эту цифру при проектировании своего топочного помещения. Таким образом, проблем с формированием основной «коробки», в которой будет установлен котел, возникнуть не должно. Если делать все так, чтобы было, где развернуться, нужные цифры окажутся автоматически соблюденными.

Дополнительные условия и требования

Вентиляция

При установке аппарата переработки горючего в обитаемом помещении очень важна такая мера безопасности, как хорошая вентиляция. Нормативы четко указывают на необходимость установки вентиляции всех типов: вытяжной, естественной и принудительной. Необходима установка окна под потолком, вытяжного канала и решетчатого отверстия во входной двери. Последний элемент можно заменить щелью, отделяющей нижний край двери от поверхности пола, который обеспечит естественную циркуляцию воздуха. Вентиляционное окно же должно находиться ближе к потолку, так как нагретый воздух поднимается, и таким образом будет обеспечена лучшая конвекция. Площадь решетки обязана равняться, как минимум, 0,02 м2, а окна – от 0,25 м2 на десять кубометров объема помещения. Выходить окошко должно наружу, чтобы поступал свежий воздух. Так же, как дело обстоит с объемом, СНиПы указывают требования исключительно для агрегатов с открытой топкой. Если котел закрытый, окно можно не прорубать, хотя лишним оно не будет.

Принудительная вытяжка в доме должна обеспечивать циркуляцию трех кубометров воздуха в час.

Правила размещения топочной

При определении места, в котором будет оборудовано топочное помещение, необходимо учесть некоторые тонкости. Если снабжение котла в частном доме осуществляется сжиженными углеродами (вместо газообразного метана) запрещается устанавливать топочную комнату в подвальном помещении или в цоколе из-за опасности взрыва. Но такой тип газоснабжения – редкость. Современные нормативы позволяют устанавливать не больше 4 отопительных приборов, сжигающих метан (суммарной мощностью, как всегда, 200 киловатт). Расположение может производиться практически где угодно, даже на крыше или в чердачной части дома. Последние пункты возможны только в частном жилом доме.

Другие моменты

Дымоход для котла должен быть правильно сконструирован. Это важно, как для сохранения коэффициента полезного действия всей системы отопления, так и для безопасности здоровья жильцов. Главное требование к дымоходной трубе – непроницаемость, чтобы раскаленные газы и продукты горения не проникали сквозь стенки канала внутрь помещения. Изнутри дымоход желательно покрыть слоем штукатурки, либо использовать в качестве дымохода трубу из смеси асбеста и цемента. Диаметр трубы находится в прямой зависимости от мощности отопительного котла: чем мощность выше, тем больше диаметр. Высота дымоходной трубы должна превышать высоту крыши дома в ее верхней точке, чтобы не появлялась обратная тяга.

Пол в котельной следует выложить из как можно более прочного и стойкого материала – кирпича, бетона или натурального камня. Главная его характеристика, как и всех поверхностей и материалов, используемых при строительстве топочного помещения – невозможность возгорания. Кроме того, у котла должен быть отдельный фундамент, высота которого, материал исполнения и требования к установке указываются в документации и инструкции к каждой модели котла. Стены также выполняются из невоспламеняемых материалов или хотя бы как следует, защищаются от огня с помощью специальных противопожарных пропиток и полимерных покрытий.

Если котельная расположена в отдалении от здания, следует подвести к ней все необходимые коммуникации – водопровод для нагрева теплоносителя, канализацию, которая применяется для удаления слитой в случае аварии воды.

В целях безопасности установка котла должна производиться на расстоянии около полуметра ото всех стен.

Стоит отметить такой момент: отдельное помещение требуется только в случае использования газовых или твердотопливных агрегатов, устанавливаемых на фундамент на полу. Электрические навесные водонагревательные агрегаты и другие отопительные приборы вполне можно устанавливать в комнате любого назначения – например, в кухонном помещении. Не рекомендуется только монтаж в слишком влажных комнатах – ванной или санузле. Ну и, разумеется, не стоит устанавливать топки в спальнях и детских комнатах, да и кому такое может прийти в голову.

Все вышеперечисленное относится к установке котла в частном доме, обеспеченном центральным подводом газа. Если применяется автономная система, питающаяся от газгольдера или баллонов со сжиженным газом, отмечаются некоторые особенности. Так, из-за повышенной взрывоопасности котел нельзя устанавливать в подвальных помещениях и в цоколе. Обязательно нужно учитывать и такие моменты, как материал исполнения основных элементов конструкции здания и то, какие в частном доме перекрытия. Чтобы обеспечить максимальную безопасность эксплуатации системы отопления и эффективность ее функционирования, стоит прибегнуть к помощи профессионалов, которые произведут оценку обстоятельств в данном строении и вынесут заключение о рекомендуемой схеме установки котла и остальных элементов отопительной системы.

poluchi-teplo.ru

Требования к котельным в частном доме

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла. Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили.

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
  • Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
  • В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
  • Вывод дымохода возможен через кровлю или в стену.
  • Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
  • Материал дымохода и его соединения должны быть газонепроницаемыми.
  • Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
  • При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел.

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

resant.ru

Требования к помещению топочной

Для котлов, работающих на газе:

      1. Размещение тепловых агрегатов предусматривается:

  • на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового нагревателя;
  • в отдельном помещении на любом этаже (в том числе и цокольном или подвале) при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
  • в отдельном помещении цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 500 кВт включительно.

      2. При размещении в кухне помещение должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • объем помещения не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
  • в кухне должна предусматриваться вентиляция из расчета: вытяжка в объеме 3 - кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
  • кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части решетку или зазор площадью сечения не менее 0,025 м2.

      3. При размещение в отдельном помещении, расположенном на любом этаже жилого здания, при суммарной мощности до 150 кВт оно должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • объем и площадь из условия удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
  • помещение должно быть отдельно от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • естественное освещение из расчета остекления 0,03 м2 на 1 м3 помещения;
  • в помещении должна предусматриваться вентиляция из расчета: вытяжка 3 - кратного воздухообмена в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

      4. При размещении в отдельном помещении первого, цокольного или подвального этажа жилого здания при суммарной мощности 500 кВт помещение должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • объем помещения не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
  • помещение должно быть отдельно от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • естественное освещение из расчета остекления 0,03 м2 на 1 м3 помещения;
  • в помещении должна предусматриваться вентиляция из расчета: вытяжка 3 - кратного воздухообмена в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

       5. При размещении в пристройке к жилым зданиям при суммарной тепловой мощности до 500 кВт помещение пристройки должно отвечать следующим требованиям:

  • пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали от оконных и дверных проемов не менее 4 м для жилых зданий и 2 м для промышленных зданий; а от перекрытия до ближайшего окна не менее 8 м по вертикали;
  • стена пристройки не должна быть связана со стеной жилого здания;
  • ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • высота не менее 2,5 м;
  • объем и площадь помещения из условий удобного обслуживания теплогенераторов и вспомогательного оборудования;
  • естественное освещение из расчета остекления 0,03 м2 на 1 м3 помещения;
  • в помещении должна предусматриваться вентиляция из расчета: вытяжка 3 - кратного воздухообмена в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

          6. При размещении теплогенераторов в отдельном помещении на первом, в цокольном или подвальном этаже оно должно иметь выход непосредственно наружу.

Допускается предусматривать второй выход в подсобное помещение, дверь при этом должна быть противопожарной 3 - го типа.

          7. Не допускается размещение газовых приборов в подвалах и цокольных этажах дома при использовании сжиженного газа.

Для котлов, работающих на твердом и жидком топливе:

Отдельное помещение для котельной (топочной), где будут установлены котлы, работающие на твердом и жидком топливе, следует предусматривать на стадии проектирования дома. Помещение котельной должно быть не менее 7 - 8 м2. Не редки случаи, когда дом уже построен, а в отдельном помещении для котельной отсутствуют вентиляционный канал и дымоход, место для складирования топлива, а при значительной массе котлов - фундамент т.д. Приходиться выполнять дополнительные строительные работы. В помещении должно быть предусмотрено окно или отверстие для притока наружного воздуха размером около 8 см2 на 1 кВт номинальной мощности котла. Под потолком котельной должен быть вход в вентиляционный канал, а в стене - входное отверстие в дымоход. Ниже входного отверстия на 25 - 30 см делается еще одно отверстие для ревизии и прочистки дымохода.

Площадь сечения дымохода не должен быть меньше площади выходного сечения дымохода котла.

Дымоход должен быть газонепроницаемым, чтобы дым не проникал в комнаты. Лучше его оштукатурить изнутри либо заложить внутрь дымохода асбоцементную трубу нужного диаметра (чем большую мощность будет иметь котел, тем больший диаметр должна иметь труба). Для котла должно быть достаточно места, чтобы обеспечить поступление к нему свежего воздуха и нормальное его обслуживание. Основание (пол) под котлом должно быть выполнено из негорючего материала. К помещению надо подвести трубу с холодной водой для подпитки системы отопления и приготовления горячей воды для бытовых нужд, канализационную трубу для отвода сбросов аварийных стоков котла и бойлера.

Котел, независимо от вида топлива, нужно устанавливать на расстоянии 30 - 50 см от стен, в зависимости от модели и размера.

Кроме того, указанные выше требования к помещению топочной для газовых котлов относятся и к помещению топочной для котлов, работающих на твердом и жидком топливе.

montagcity.ru

нормы РБ для газового котла

Инженерные коммуникации – залог комфорта на даче, а значит, газоснабжение индивидуального частного дома становится важной задачей для каждого владельца такой недвижимости. Организовать его можно двумя способами. Каждый самостоятельно решает, какой из них предпочтителен: подключение к магистральной трубе-источнику природного газа или СУГ (газоснабжение частного дома сжиженным углеводородным газом).
В любом случае жильцам дачного дома обеспечены обогрев в холодное время года, снабжение водой. Принять решение о предпочтительном способе газообеспечения следует на начальном этапе проектирования всех инженерных коммуникаций, в тот момент, когда разрабатывается проект коттеджа. Вся система должна быть построена в соответствии с требованиями норм РБ.
Данная статья посвящена вопросам правильной организации жилого пространства с учетом выбора и монтажа газовых установок. Из нее станет понятно:

  • какими нормативами РБ руководствоваться при организации и эксплуатации газовой котельной;
  • как создать проект котельной, работающей на газе, опираясь на нормы РБ;
  • какие требования предъявляют в РБ к размерам топочной в частном домовладении;
  • каковы нормы и правила монтажа газового котла;
  • нужны ли окна в котельной;
  • каковы принципы организации входа в топочную;
  • как организовать вентиляцию и освещение в помещении котельной;
  • какие меры пожарной безопасности необходимо соблюдать;
  • как выглядят котельные в загородных домах.

Нормативы РБ по проектированию и возведению помещений для размещения газового котла в частном доме

В качестве энергоносителя при водоснабжении и обогреве дач используют природный и сжиженный газ. В любом варианте необходимо соблюдать ряд правил санитарно-гигиенического содержания, норм пожарной безопасности и устройства топочной зоны в частном доме. Все требования в отношении проектирования, строительства и функционирования дачных котельных, изложены в нормативных актах РБ. В их числе:
  • СНиП II-35-76 – это свод стандартов и норм, которые касаются проектирования котельных установок как в частном доме, так и в общественных, административных, производственных зданиях. Актуальна редакция после 2015 года с изменениями №1-9.
  • ТКП45-4.03-267-2012 – нормы, касающиеся проектирования газораспределения и потребления.
Ниже мы рассмотрим правила создания проекта мини-котельной для частной резиденции на территории Санкт-Петербурга. Их соблюдение проверяется сотрудникам службы горгаза.

Инструкция по созданию котельной в частном доме своими руками: нормы РБ

При самостоятельном проектировании системы газоснабжения стоит опираться на свод требований РБ. В них прописаны правила установки отопительных котлов, требования к помещениям для их размещения. Так, в пункте 21.3 СНиП указано, что в блокированном или одноквартирном доме допустимо размещать одну котельную пристроенного или встроенного типа. Помещение, в котором она организована, может граничить с жилой комнатой (при разделении стеной) или лестничной клеткой.
Важно! Котельную с природным газом разрешено располагать на любом этаже, исключая цоколь и подвал одноквартирного дома. Запрещено размещать ее на фасаде нового здания, у главного входа (см. рисунок 1).
Важно! Запрет на размещение мини-котельной у входной группы не действует лишь в том случае, если дом построен давно и эксплуатировался прежде.
Выбирая место для создания пристройки мини-котельной, руководствуются правилами, изложенными в пункте 21.5 СНиП:
  • Допустимо размещать газовую котельную так, чтобы расстояние от ее стены до ближайшего воздухозабора (люк, окно, дверь) составляло не менее 4 м в горизонтальной плоскости (см. рисунок 1).
  • Допустимым считается расстояние не менее 8 м от покрытия котельной до окна (см. рисунок 1).
Важно! Если нет возможности соблюсти необходимые расстояния, стоит изменить конструкцию дверей и окон со стандартной на противопожарную.

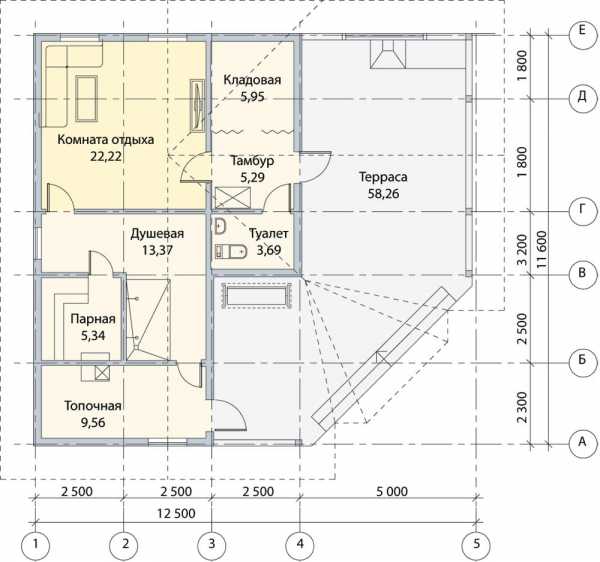

Все нормы, используемые при проектировании помещений котельных с газовым оборудованием схематически изображены на рисунке 1.Котельня Чертеж
Рисунок 1 – Схема проекта котельной частного дома
Вслед за определением местоположения котельной выясняют вопросы, связанные с размером помещения, достаточным для обслуживания частного дома.

Минимальные критерии по размеру, площади и объему помещения топочной в загородном доме по нормам РБ

Требования, которые предъявляют к помещениям котельных в загородных жилых домах, прописаны в пункте 21.11 (изменения №7) СНиП II-35-76. Так, стоит обратить внимание на высоту топочной. Если газовый котел устанавливают в цоколе постройки, высота комнаты не должна быть менее 1,9 м. Если для размещения топочной выбрано стандартное помещение, его высота должна быть не менее двух метров.
Важно! В отдельных случаях разрешено размещать мини-котельные в подвалах. Это также оговорено нормами РБ (для блокированного или одноквартирного дома. Обогреваемого природным газом).
Минимальные значения показателей для топочных в частных домах, определенные по нормативам РБ, приведены в таблице 1.

Таблица 1 – Какой минимальный размер (объём и площадь) помещения может быть для газовой котельной в индивидуальном частном жилом доме: нормы проектирования РБ



Суммарная (общая) тепловая мощность установленного оборудования, кВт

Минимальный
требуемый объём помещения частной мини-котельной, м3

Минимальная требуемая площадь в плане газовой котельной по нормам при условии соблюдения высоты помещения 2 м, м2

≤ 15 (для отдельно стоящих газорегуляторных пунктов (ГРП))

Не нормируется

Не нормируется

≤ 30

7,5

3,75

30-60

13,5

6,75

60-200

15,0

7,50



Важно! Эти нормы не распространяются на турбированные котлы коаксильного типа с закрытой камерой сгорания.

Нормы и правила размещения отопительных котлов на газе в частных домах.

Требования к помещению

Расчет габаритов помещения топочной проводят, опираясь на санитарные нормы. Так, в частном доме должны выполняться следующие требования:
  • Проход с фронтальной стороны котла должен быть достаточно широким для того, чтобы обеспечить безопасность и удобство эксплуатации. Эта величина установлена большей или равной 1 м в свету. В отдельных случаях ширину прохода увеличивают. Такие ситуации оговаривает производитель отопительных котлов.
  • Проход до горелочного устройства должен составлять не менее 0,7 м в ширину.
Очень важно соблюдать правила и требования к установке  газового котла, водогрейной колонки, емкостных водонагревателей во всех жилых домах. Они разрабатываются не только для одноквартирных дач, но и для многоэтажек.
При проектировании дверей и окон в топочной необходимо выполнять обязательные условия.

Нужно ли окно в котельной частного дома по нормам РБ?

В пункте 21.12 СНиП II-35-76 РБ (с изменениями №7) прописаны требования в отношении наличия и размера окон в котельной. В помещениях, где установлены котлы, важно организовать нормальную циркуляцию воздуха. Проветривать их можно через окна, которые должны открываться на улицу в обязательном порядке. Их площадь – не менее 0,25 кв. м.
Важно! В некоторых случаях оснащать топочную окнами не обязательно. Это актуально для помещений, в которых устанавливают котлы с закрытой камерой сгорания и коаксильным дымоходом.
Труба дымохода спроектирована по принципу двухконтурной конструкции. Она обеспечивает принудительное удаление продуктов горения и поставляет необходимый объем свежего воздуха.
На следующем этапе выполнения работ по созданию мини-котельной в дачном доме необходимо запроектировать вход. Как это сделать – рассмотрим дальше.
Требования нормативов РБ к устройству входов, монтажу дверей в помещении, где установлен газовый котел
Согласно пункту 21.15 (с изменениями №7) в топочных одноквартирных домов должны быть построены выходы в коридор общего назначения, нежилые помещения, на улицу. В месте, где дверь или стена котельной граничат со смежным помещением (в нижней части) важно предусмотреть систему циркуляции воздуха. Существуют два варианта:
  1. отверстие от 0,02 кв. м., закрытое решеткой;
  2. зазор между напольным покрытием и дверью не менее 0,02 кв. м.

Нормативы и требования РБ к системам освещения и вентиляции в мини-котельной частного дома

В каждой котельной должны быть освещение и канал вентиляции. Такие требования прописаны в упомянутом выше СНиП (изменения №9). Вентиляция топочной должна обеспечивать полную смену воздуха не реже чем 1 раз в час.
Важно! В топочных с коаксильными котлами достаточно обеспечить вентиляцию вытяжного типа.
Для поддержания безопасности в частных котельных нужно предусмотреть возможность автоматического отключения газового оборудования при наступлении внештатной ситуации.
Изучить функции котлов и сравнить их характеристики можно, изучив статью «Какой газовый котёл отопления для частного дома лучше купить по программе льготного кредитования «Беларусбанка» на газификацию частного жилого дома». В ней приведены описания и фотографии оборудования зарубежного и белорусского производства. Еще один полезный материал – статья «Требования к монтажу дымовых труб (дымохода) в котельных жилых частных домов». В ней приведены советы о том, как правильно и эффективно удалять продукты сгорания мини-котельных.


Правила и нормы, изложенные в нормативной документации РБ по пожарной безопасности в котельной

В пункте 21.17 (с изменениями №7) соответствующего СНиП, а также в ТКП 45-2.02-142 указаны обязательные требования по ограждению котельной частного дома противопожарными конструкциями (см. таблицу 2).
Таблица 2 – Пожарные требования к помещению мини-котельной в жилом частном доме



Степень
огнестойкости

Тип противопожарной изоляционной
конструкции

перегородки

перекрытия

I, II, III

1

2

IV

1

3

V, IV

2

4

VII, VIII (считая одноквартирные и блокированные
дома)

Не регламентируется

По таблице 4

ТКП 45-2.02-142


В ряде случаев ограждающие конструкции снабжают противопожарной изоляцией. Это необходимо, если помещение с котлов находится на чердаке одноквартирного дачного дома с VII ли VIII степенью огнестойкости, стены которого изготовлены из горючих материалов (например, из бруса, бревен). Изоляцию можно выполнить при помощи негорючей штукатурки или облицовки листового асбеста кровельной сталью.
Важно обеспечить противопожарную защиту таким образом, чтобы охватить котел с запасом по 10 см снизу и по бокам и 80 см – в верхней части. Сам котел располагают не ближе чем на в 7 см от изолированной стены, и не менее чем в одном метре от противоположной.
Галерея дизайнерских решений для топочной в частном жилом доме

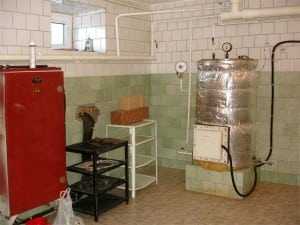

При подготовке помещения газовой котельной важны не только технические параметры и расчеты, но и внутренняя отделка. Оптимальным материалом считают негорючую керамическую плитку для стен и пола. Ниже приведены фотографии с возможными вариантами оформления помещения топочной.
ФОТО
Следуя нормам и правила монтажа отопительного газового котла, установки газовой плиты на кухне в жилом доме, удастся максимально просто и эффективно решить все задачи с коммуникациями в частном доме. Кроме того, это залог безопасности всех жильцов и гостей дачи, надежная защита от взрыва бытового газа.

teplovdom-spb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
