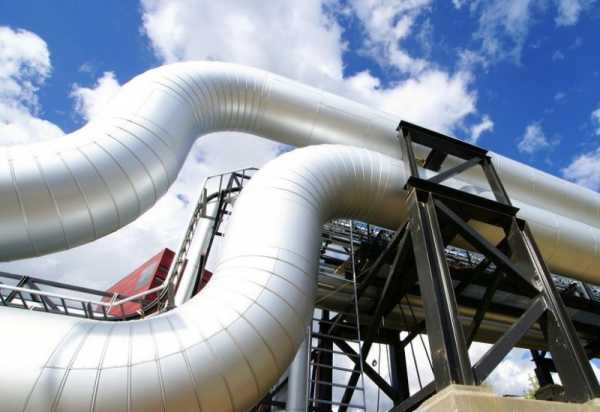

Трубы, предназначенные для сохранения тепла, так называемые, теплоизолированные трубы, делаются из особой стали. В ее состав входит большое содержание очень прочного элемента – углерода.

В зависимости от того, где и как будут в дальнейшем использоваться трубы, трубная изоляция подразделяется на типы:

  • Изоляция ППУ. Наличие полиэтиленовой оболочки позволяет прокладывать трубы под землей. Этот тип подходит для использования его в инженерных или коммунальных целях. Полиэтиленовая изоляция отличается особой прочностью и долговечностью, маленькой теплопотерей, что позволяет значительно сократить расходы на строительство или последующий ремонт оборудования.
  • ВУС изоляция. Из-за наличия уже двух слоев из усиленного полиэтилена позволяет прокладывать трубы надземным способом, причем использовать их в промышленных масштабах. К примеру, для прокладки нефте- и газопроводов. Трубы с подобной изоляцией прекрасно сохраняются при температурном режиме от -20 до +60 гр., причем обладают низкой водопроницаемостью.
  • Изоляция ППМИ. Самая сложная по своему составу, так как включает в себя три типа изоляции. Внутренний, антикоррозийный. Средний тепло- и внешний гидрозащитные слои. Из преимуществ – низкая цена, хорошая устойчивость к механическим воздействиям и перепадам температур.

Ведущим производителем технической изоляции в России считается Ролс Изомаркет. Именно эта компания несколько лет назад наладила производство изоляции высокого качества – Энергофлекс , сделанный на основе вспененного полиэтилена. Этот материал обладает всеми необходимыми свойствами для долгого и практичного использования.

Среди мировых аналогов изоляционных материалов стоит отметить продукты, произведенные всемирноизвестной итальянской фирмой L’ISOLANTE K-FLEX . Эта компания специализируется на выпуске материалов на основе синтетического каучука.

Источник

Тематические статьи

highlogistic.ru

Трубная изоляция

Характеристика Значение Методика
Диапазон рабочих температур, °С от -40 до +95 prEN 14707 prEN 14313
Коэффициент теплопроводности, Вт/(м·°С) при 0°С при 10°С при 50°С 0,035 0,037 0,045 ГОСТ 7076
Фактор сопротивления диффузии водяного пара,  >3 000 НИИМосстрой
Коэффициент звукопоглощения, %, частота 250 – 1250 Гц/частота 1600 – 3600 Гц 26/52 ГОСТ 16297
Прочность на растяжение при разрыве, Мпа 0,15 ГОСТ 14236
Коррозионная безопасность стойки к агрессивным строительным материалам – цементу, бетону, гипсу, извести
Экологическая безопасность не содержат хлорфторуглеводородов
Срок службы, лет 20 – 25 НИИМосстрой

 трубки ТИЛИТ Супер - длина 2 метра

Внутренний d изоляции, мм Толщина изоляции Изолируемый материал
Обозначение марки и типоразмера сталь медь пластик
6 мм 9 мм 13 мм 20 мм 25 мм наруж­ный d мм наруж­ный d мм наруж­ный d мм
15 Супер 15/6-2 Супер 15/9-2 Супер 15/13-2 13,5 15 14
18 Супер 18/6-2 Супер 18/9-2 Супер 18/13-2 17 18 16/18
22 Супер 22/6-2 Супер 22/9-2 Супер 22/13-2 Супер 22/20-2 Супер 22/25-2 21,3 22 20
25 Супер 25/6-2 Супер 25/9-2 Супер 25/13-2
Супер 25/20-2
Супер 25/25-2 25/26
28 Супер 28/6-2 Супер 28/9-2 Супер 28/13-2 Супер 28/20-2 Супер 28/25-2 26,8 28
30 Супер 30/6-2 Супер 30/9-2 Супер 30/13-2 Супер 30/20-2 Супер 30/25-2
35 Супер 35/6-2 Супер 35/9-2 Супер 35/13-2 Супер 35/20-2 Супер 35/25-2 33,5 35 32
42 Супер 42/9-2 Супер 42/13-2 Супер 42/20-2 Супер 42/25-2 42,3 42 40
45 Супер 45/9-2 Супер 45/13-2 Супер 45/20-2 Супер 45/25-2 45
48 Супер 48/9-2 Супер 48/13-2 Супер 48/20-2 Супер 48/25-2 48
54 Супер 54/9-2 Супер 54/13-2 Супер 54/20-2 Супер 54/25-2 54 50
60 Супер 60/9-2
Супер 60/13-2
Супер 60/20-2 Супер 60/25-2 60
64 Супер 64/9-2 Супер 64/13-2 Супер 64/20-2 Супер 64/25-2 64 63
70 Супер 70/9-2 Супер 70/13-2 Супер 70/20-2 Супер 70/25-2 70
76 Супер 76/9-2 Супер 76/13-2 Супер 76/20-2 Супер 76/25-2 76 76,1 75
89 Супер 89/9-2 Супер 89/13-2 Супер 89/20-2 Супер 89/25-2 89 88,9
110 Супер 110/9-2 Супер 110/13-2 Супер 110/20-2 Супер 110/25-2 108 108 110
114 Супер 114/9-2 Супер 114/13-2 Супер 114/20-2 Супер 114/25-2 114
133 Супер 133/9-2 Супер 133/13-2 Супер 133/20-2 Супер 133/25-2 133 133
140 Супер 140/9-2 Супер 140/13-2 Супер 140/20-2 Супер 140/25-2 140
160 Супер 160/9-2 Супер 160/13-2 Супер 160/20-2 Супер 160/25-2 159 159

трубки ТИЛИТ Супер - длина 1 метр

Внутренний d изоляции, мм Толщина изоляции Изолируемый материал
Обозначение марки и типоразмера сталь медь пластик
9 мм наруж­ный d мм наруж­ный d мм наруж­ный d мм
15 Супер 15/9-1 13,5 15 14
18 Супер 18/9-1 17 18 16/18
22 Супер 22/9-1 21,3 22 20
28 Супер 28/9-1 26,8 28
35
Супер 35/9-1 33,5 35 32
42 Супер 42/9-1 42,3 42 40

трубки ТИЛИТ Супер Протект - (в бухтах) длина 10 м

Внутрен­ний d изоляции, мм Обозначение марки, покрытия, цвета покрытия и типоразмера Изоляция устанавливается на трубу
Толщина изоляции 4 мм сталь медь пластик
цвет синий цвет красный

наруж.

d мм

наруж.

d мм

наруж.

d мм

15 Супер Протект С 15/4-10 Супер Протект К 15/4-10 13,5 15 14
18 Супер Протект С 18/4-10 Супер Протект К 18/4-10 17 18 16/18
22 Супер Протект С 22/4-10 Супер Протект К 22/4-10 21,3 22 20
28 Супер Протект С 28/4-10 Супер Протект К 28/4-10 26,8 28 25/26
35 Супер Протект С 35/4-10 Супер Протект К 35/4-10 33,5 35 32

трубки ТИЛИТ Супер Протект - (в бухтах) длинa 2 м

Вну­трен­ний d изоля­ции, мм Обозначение марки, покрытия, цвета покрытия и типоразмера Изоляция устанавливается на трубу
Толщина изоляции
6 мм 9 мм 6 мм 9 мм сталь медь плас­тик
цвет синий
цвет красный
наруж. d мм наруж. d мм наруж. d мм
15 Супер Протект С 15/6-2 Супер Протект С 15/9-2 Супер Протект К 15/6-2 Супер Протект К 15/9-2 13,5 15 14
18 Супер Протект С 18/6-2 Супер Протект С 18/9-2 Супер Протект К 18/6-2 Супер Протект К 18/9-2 17 18 16/18
22 Супер Протект С 22/6-2 Супер Протект С 22/9-2 Супер Протект К 22/6-2 Супер Протект К 22/9-2 21,3 22 20
28 Супер Протект С 28/6-2 Супер Протект С 28/9-2 Супер Протект К 28/6-2 Супер Протект К 28/9-2 26,8 28 25/26
35 Супер Протект С 35/6-2 Супер Протект С 35/9-2 Супер Протект К 35/6-2 Супер Протект К 35/9-2 33,5 35 32

snabpro.com

Трубная теплоизоляция

Продаем трубную теплоизоляцию для технической изоляции водопроводных и канализационных сетей, отопления и вентиляции.

Изоляционная продукция из вспененного полиэтилена произведена из экологическибезопасных для окружающей среды материалов и полностью пригодна для повторного использования.

Трубная теплоизоляция может быть использована в температурном диапазоне от −80°c до +95°C. Продукция имеет превосходный коэффициент сопротивления водяного пара, нетоксична и соответствует всем необходимым стандартам, требованиям и ограничениям строительных норм и правил почти всех странач.



Трубная изоляция НПЭ изготавливается путем экструдирования полиэтиленовых гранул высокого давления. Структура трубок НПЭ – закрытопористая, мелкопузырчатая. Высокое содержание воздуха в пузырях материала обеспечивает достаточные теплоизоляционные качества.

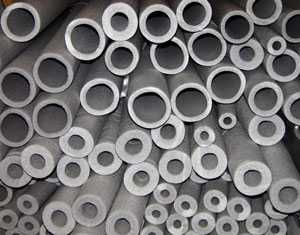

Теплоизоляция для труб представляет собой полые трубки несшитого пенополиэтилена цилиндрической формы, обладающие гибкостью и эластичностью. Представлена большим выбором типоразмеров, длина трубок – два метра.

Цвет трубок – серый, материал имеет технологический надрез по всей длине, для удобства монтажа, и промаркирован.


Теплоизоляционная трубная изоляция НПЭ применяется для трубопроводов из меди,и сталив системах теплоснабжения и водоснабжения, канализационных трубах и в системах кондиционирования, в морозильных установках.


Назначение:
1. Холодные трубопроводы, внутри сооружений – предотвращение конденсирования влаги окружающего воздуха на наружной стороне конструкции трубопровода, в морозильных установках – сохранение низкой температуры носителя.в морозильных установках.
2. Системы горячего водоснабжения, внутри сооружений –сохранение высокой температуры носителя. Снаружи сооружений – предохранение от замерзания. Также предохраняют персонал, работающий в непосредственном контакте с трубопроводамиот ожогов.
3. Трубная теплоизоляция предназначена для изоляции, как новых монтируемых трубопроводов, так и модернизируемых систем, ранее существующих на объектах.
4. Эксплуатация допускается внутри помещений. Снаружи помещений использование возможно при защите от солнца, при диапазоне температуры от минус 40° до плюс70°С. Влажность допустима до 100 процентов. Температура теплоносителя в теплоизолируемом трубопроводе от минус 40° до плюс 100°С.


Трубная изоляция НПЭ – достоинства использования.
Теплоизоляция для труб НПЭ сохраняет любую заданную температуру носителя в трубопроводе.
Трубки НПЭ гигиеничны и безопасны для экологии, инертны, не пылят и не имеют запаха. Применяются вплоть до объектов медицинской и пищевой отрасли, больницах и поликлиниках, школах и детских садах.
Трубки НПЭ паро- и водонепроницаемы. Препятствуют появлению конденсата, плесневелого грибка, противостоят гниению.
Трубная изоляция НПЭ не нуждаютсяв дополнительной защите пароизоляционными пленками, пергамином, п/э пленкой и пр.
Защищает трубопроводы от коррозии, увеличивает сроки эксплуатации систем водоснабжения любых типов.
Трубки НПЭ инертны к стройматериаламс агрессивной средой: цементным, гипсовым, известковым и бетонным смесям.
Трубная изоляция НПЭ отлично теплоизолирует трубопроводы, препятствуя теплопотерям систем горячего водоснабжения и отопленияи защищает их от промерзания.
Трубки НПЭ уменьшают структурный и акустический шум.
Трубки НПЭ просты в монтажеи экономичны по трудозатратам.
Трубная изоляция НПЭ долговечна: сроки службы трубок дольше службы самого трубопровода.


Характеристики трубной теплоизоляции НПЭ:
t° использования, оС: минус 40 / плюс 100
Плотность, кг/м.куб.: 35
Теплопроводности коэффициент, Вт/(м.К): 0,038, не более
Объемное водопоглoщение, %: 0,6, не более
Паропроницаемость, мг/(м.ч.Па): 0,001
Звукопоглощение, Дб: 32, не менее
Горючести группа: Г 2
Безвредность: Не токсична, не содержит фреона
К агрессивной среде стойкость: к бетонуи цементу, гипсу и известкеи др.


Монтаж трубной теплоизоляции НПЭ.
При изоляции труб, трубопроводы очистить от загрязненийв виде ржавчины и масла.
Монтаж осуществлять на неработающем оборудовании, не меньше 24-х часов до началав эксплуатации системы.
Кроить и монтироватьс помощью ножа.
При монтаже важно соблюсти герметичность.
Для герметичности стыков и швовприменять клей.

При изоляции труб еще не вмонтированныхв систему тепло-водоснабжения:
— надеть трубки НПЭ на трубыне дорезая технологический надрез трубки НПЭ;
— при сварке трубопроводов сберечь трубку НПЭ от проплавов;
— после того, как сваренные швы остынут, зачистить их и продвинутьна них трубки НПЭ;
— склеить концы трубок НПЭ по торцам между собой.

При изоляции труб еще вмонтированных в систему тепло-водоснабжения:
— разрезать технологический надрез на трубках НПЭ и надеть их на трубопровод;
— произвести склеивание или закрепление скобами швов трубок НПЭ;
— склеить концы трубок НПЭ по торцам между собой.

Для дополнительной герметизации соединений применять скотч армированный.
При использовании на улице обязательно укрыть теплоизоляцию для труб НПЭ от воздействия ультрафиолета и повреждений.
При использовании в земле, проложенные трубопроводы необходимо изолировать защитным кожухом против повреждения частицами почвы.

www.skfstroy.com

Трубная теплоизоляция

Продаем трубную теплоизоляцию для технической изоляции водопроводных и канализационных сетей, отопления и вентиляции.

Изоляционная продукция из вспененного полиэтилена произведена из экологически безопасных для окружающей среды материалов и полностью пригодна для повторного использования.

Трубная теплоизоляция может быть использована в температурном диапазоне от -80°c до +95°C. Продукция имеет превосходный коэффициент сопротивления водяного пара, нетоксична и соответствует всем необходимым стандартам, требованиям и ограничениям строительных норм и правил почти всех странач.

Трубная изоляция НПЭ изготавливается путем экструдирования полиэтиленовых гранул высокого давления. Структура трубок НПЭ – закрытопористая, мелкопузырчатая. Высокое содержание воздуха в пузырях материала обеспечивает достаточные теплоизоляционные качества.


Теплоизоляция для труб представляет собой полые трубки несшитого пенополиэтилена цилиндрической формы, обладающие гибкостью и эластичностью. Представлена большим выбором типоразмеров, длина трубок - два метра. Цвет трубок - серый, материал имеет технологический надрез по всей длине, для удобства монтажа, и промаркирован.


Теплоизоляционная трубная изоляция НПЭ применяется для трубопроводов из меди, и стали в системах теплоснабжения и водоснабжения, канализационных трубах и в системах кондиционирования, в морозильных установках.


Назначение:
1. Холодные трубопроводы, внутри сооружений – предотвращение конденсирования влаги окружающего воздуха на наружной стороне конструкции трубопровода, в морозильных установках – сохранение низкой температуры носителя.в морозильных установках.
2. Системы горячего водоснабжения, внутри сооружений –сохранение высокой температуры носителя. Снаружи сооружений - предохранение от замерзания. Также предохраняют персонал, работающий в непосредственном контакте с трубопроводами от ожогов.
3. Трубная теплоизоляция предназначена для изоляции, как новых монтируемых трубопроводов, так и модернизируемых систем, ранее существующих на объектах.
4. Эксплуатация допускается внутри помещений. Снаружи помещений использование возможно при защите от солнца, при диапазоне температуры от минус 40° до плюс 70°С. Влажность допустима до 100 процентов. Температура теплоносителя в теплоизолируемом трубопроводе от минус 40° до плюс 100°С.


Трубная изоляция НПЭ - достоинства использования.
Теплоизоляция для труб НПЭ сохраняет любую заданную температуру носителя в трубопроводе.
Трубки НПЭ гигиеничны и безопасны для экологии, инертны, не пылят и не имеют запаха. Применяются вплоть до объектов медицинской и пищевой отрасли, больницах и поликлиниках, школах и детских садах.
Трубки НПЭ паро- и водонепроницаемы. Препятствуют появлению конденсата, плесневелого грибка, противостоят гниению.
Трубная изоляция НПЭ не нуждаются в дополнительной защите пароизоляционными пленками, пергамином, п/э пленкой и пр.
Защищает трубопроводы от коррозии, увеличивает сроки эксплуатации систем водоснабжения любых типов.
Трубки НПЭ инертны к стройматериалам с агрессивной средой: цементным, гипсовым, известковым и бетонным смесям.
Трубная изоляция НПЭ отлично теплоизолирует трубопроводы, препятствуя теплопотерям систем горячего водоснабжения и отопления и защищает их от промерзания.
Трубки НПЭ уменьшают структурный и акустический шум.
Трубки НПЭ просты в монтаже и экономичны по трудозатратам.
Трубная изоляция НПЭ долговечна: сроки службы трубок дольше службы самого трубопровода.


Характеристики трубной теплоизоляции НПЭ:
t° использования, оС: минус 40 / плюс 100
Плотность, кг/м.куб.: 35
Теплопроводности коэффициент, Вт/(м.К): 0,038, не более
Объемное водопоглoщение, %: 0,6, не более
Паропроницаемость, мг/(м.ч.Па): 0,001
Звукопоглощение, Дб: 32, не менее
Горючести группа: Г 2
Безвредность: Не токсична, не содержит фреона
К агрессивной среде стойкость: к бетону и цементу, гипсу и известке и др.
  Монтаж трубной теплоизоляции НПЭ.
При изоляции труб, трубопроводы очистить от загрязнений в виде ржавчины и масла.
Монтаж осуществлять на неработающем оборудовании, не меньше 24-х часов до начала в эксплуатации системы.
Кроить и монтировать с помощью ножа.
При монтаже важно соблюсти герметичность.
Для герметичности стыков и швов применять клей.

При изоляции труб еще не вмонтированных в систему тепло-водоснабжения:
- надеть трубки НПЭ на трубы не дорезая технологический надрез трубки НПЭ;
- при сварке трубопроводов сберечь трубку НПЭ от проплавов;
- после того, как сваренные швы остынут, зачистить их и продвинуть на них трубки НПЭ;
- склеить концы трубок НПЭ по торцам между собой.

При изоляции труб еще вмонтированных в систему тепло-водоснабжения:
- разрезать технологический надрез на трубках НПЭ и надеть их на трубопровод;
- произвести склеивание или закрепление скобами швов трубок НПЭ;
- склеить концы трубок НПЭ по торцам между собой.

Для дополнительной герметизации соединений применять скотч армированный.
При использовании на улице обязательно укрыть теплоизоляцию для труб НПЭ от воздействия ультрафиолета и повреждений.
При использовании в земле, проложенные трубопроводы необходимо изолировать защитным кожухом против повреждения частицами почвы.
