Как утеплить вентиляционную трубу в частном доме
Некоторые инженерные коммуникации требуют обязательного обустройства вентиляции , которая устанавливается на крыше. Так, в обустройстве вентиляции нуждаются: канализация, вентиляция помещений, проветривание чердака и т.д. Для ее изготовления требуется соблюдение ряда требований и технологических процессов по установке. В частности, во время работ может возникнуть вопрос, как утеплить вентиляционную трубу в частном доме и нужно ли это вообще. Этому и будет посвящена статья.
Утепление вентиляции. Нужно ли?
Для начала следует понять, нужно ли утеплять трубу вентиляции, которая находится на крыше и чердаке. Здесь ответ очевиден, но тогда возникает другой вопрос, зачем ее утеплять? Причина кроется в конденсате. Если на трубе отсутствует утепление, то внутри трубы будет образовываться конденсат. Соответственно он будет стекать вниз, и затекать во все щели и стыки. Это приводит к образованию мокрых пятен в перекрытии или стене. А если при этом на улице сильный мороз, то внутренний диаметр трубы может уменьшаться, из-за появившегося инея.
Почему наблюдается такой феномен? Это объясняется тем, что теплый воздух содержит в себе большой объем влаги. Когда в зимний период он соприкасается с холодной трубой, то охлаждается. Вследствие этого появляется конденсат, образующийся из пара воздуха. Этот физический процесс можно остановить только с помощью утепления вентиляционной трубы.
Где нужно утеплить вентиляцию
Исходя из вышесказанного, становится очевидным, что утеплять вентиляционную трубу необходимо в том месте, где будет активное соприкосновение теплого воздушного потока с холодным. Так, например, если у вас труба вентиляции выведена сквозь стену, то в утеплении нуждается отрезок, ведущий к дефлектору. Также зачастую трубы проходят через не утепленный чердак частного дома . В этом месте также есть потребность в утеплении трубы.
В офисных или производственных помещениях оборудуется утепленный вентиляционный клапан. Это приспособление работает по принципу жалюзей, открывая и закрывая воздушные потоки. В такой системе существует возможность подогревать выходящий воздух. Для этого створки клапана подогреваются специальным ТЭНом, за счет чего вероятность выпадения конденсата сокращается к минимуму.
Этот метод очень дорогостоящий, поэтому далеко не каждый сможет позволить себе приобрести утепленный вентиляционный клапан. Поэтому вам потребуется найти точку росы температуры, т.е. место, где начинает появляться конденсат.
Ниже вы можете рассмотреть таблицу, на которой показано как найти место появления конденсата:
Чем утеплить трубу вентиляции
Итак, утеплять вентиляционную трубу на не отапливаемом чердаке необходимо. Теперь рассмотрим возможные материалы, которые можно использовать для этой цели. Сначала нужно решить каким требованиям должен соответствовать выбранный утеплитель:
Используемый материал должен быть пожаробезопасным.
Доступная цена.
Минеральная вата
В отличие от всех других утеплителей, минеральная вата обойдется вам дешевле всего. Плюс к этому она полностью пожаробезопасная. Но, несмотря на это утеплитель имеет ряд отрицательных сторон, которые важно учесть:
Непростой монтаж. Процесс утепления достаточно трудоемкий. Первым делом ватой обвертывается труба. Далее, второй слой – фольга или оцинковка. В завершение конструкцию необходимо стянуть бандажом.
Вредная для глаз и дыхания. При работе с минеральной ватой необходимо вооружиться защитными средствами.
Спустя время, вата слеживается. Это приводит к появлению просветов между трубой и утеплителем.
При повышении уровня влажности, материал теряет свои теплоизоляционные качества.
Пенопласт

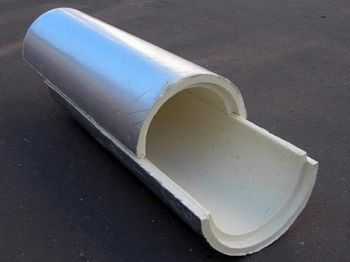

В этом случае подразумевается готовая разъемная скорлупа, выполненная из пенополистирола. В отличие от минеральной ваты, она удобнее в использовании. Но давайте взглянем на плюсы и минусы.
Достоинства скорлупы из плотного пенопласта:
Простой метод монтажа. Конструкция имеет соединение шип-паз. Две половинки одеваются на трубу и сдавливаются между собой, образовывая плотное соединение.
Материал обеспечивает хорошую теплоизоляцию. Независимо от изменения уровня влажности не теряет своих характеристик.
Доступная цена.
Основным недостатком пенопласта является его горючесть.
В процессе горения пенопласт выделяет токсичные пары. Более того, применять скорлупу на частых поворотах будет проблематично, ей удобней работать на прямых участках вентиляционной трубы.
Пенополиуретан и пенополипропилен
Этот материал похож по виду на скорлупу из плотного пенопласта. Вот только изготавливается он из пенополиуретана или пенополипропилена. В чем их разница?
Они имеют высокую цену.
Механическая прочность намного выше.
При монтаже необходимо использовать бандаж. Обычно в этой роли используется вязальная проволока.
Вспененный полиэтилен
Этот утеплитель предстает в виде разрезанных трубок с разным размером и диаметром. Процесс монтажа вспененного полиэтилена очень прост – материал одевается на трубу. К его преимуществам можно отнести:
Не боится высокой влажности.
Устойчив к механическому воздействию.
Структура утеплителя не позволяет заводиться грызунам.
Если вы проживаете преимущественно в холодном климате, то обратите внимание на другие особенности этого материала:
Пенофол (аналог пенополиэтилена со слоем из алюминиевой фольги). Этот утеплитель предотвращает накопление в себе пыли и других загрязнений .
Самоклеящийся утеплитель (выполнен на основе пенополиэтилена). Наличие липкой основы очень упрощает его монтаж. Для этого удаляется защитная пленка и прижимаете утеплитель к поверхности трубы. При необходимости, его можно наклеить в несколько слоев.
Итак, в этой статье были рассмотрены особенности утепления вентиляционной трубы на крыше. Также вы узнали о возможных вариантах выполнения этой работы с разного рода утеплителями. Теперь выбор только за вами. Но при этом обязательно отталкивайтесь от предъявляемых требований к утеплению вентиляционной трубы. Нам и нашим читателям будет интересно узнать, какой вы использовали утеплитель для вентиляционной трубы. Оставляйте свои комментарии в конце этой статьи.
Видео
Узнайте больше о методе утепления вентиляционной трубы из предоставленного видео:
Вконтакте
Google+
LiveJournal
Одноклассники
Мой мир
tehnostroyremont.ru
Утепление вентиляционных труб
Для того чтобы создать в помещении оптимальный уровень температуры влажности используют вентиляционные системы. Из вентиляционных труб формируется система, которую в зимний период необходимо утеплять.
Зачем утеплять вентиляционную систему?
Вентиляционные системы необходимы не только для сохранения оптимальной влажности в помещении, а также и температуры. Во время нагрева изнутри вентиляционной трубы и одновременного обдува холодным воздухом снаружи, на ее поверхности появляется конденсат, который негативно воздействует на трубу. В тоже время идет разрушение не только труб, но и всего вентиляционного сооружения. Утепление труб вентиляции сохранит конструкцию от разрушения, увеличивая срок их эксплуатирования. Еще одной наиболее весомой причиной утепления вентиляционных труб является сбережение энергии. Следует отметить, что лучших результатов по отношению экономии энергии можно достигнуть только тогда, когда устройство слоя теплоизоляции отвечает произведенным расчетам. Теперь вы знаете ответ на вопрос — надо ли утеплять вентиляционные трубы?
Процесс утепления системы вентиляции на чердаке
Утепление вентиляционных труб на чердаке может производиться с использованием любого из видов утеплителей. В этой статье ми расскажем, как утеплить систему вентиляции вспененным полиэтиленом. Утепление таким материалом приходится самым распространенным вариантом теплоизоляции труб вентиляции в условиях быта. Вспененный полиэтилен представляет собой готовые оболочки, которые приобретают форму трубы, при этом трубу окутывают и изолируют.
Для утепления необходимо произвести следующие действия:
— отмерять нужного размера материал;
— разрезать вдоль по специальному шву изоляционную оболочку;
— установить вокруг трубы оболочку;
— монтажной липкой пенкой или специальным клеем склеить шов и стыки изоляционной оболочки.
Утепление труб с помощью вспененного полиэтилена признано безопасным для здоровья человека, так как этот материал является экологически чистым продуктом и при эксплуатации не выделяет вредных веществ.
Выбор материала для утепления труб вентиляции
При выборе утеплителя, также следует обратить внимание на тот факт, что некоторые из них, помимо теплоизоляционных качеств обладают звукоизоляционными свойствами, благодаря чему значительно снизится шум, который при движении воздуха неизбежно возникает. Утеплитель для вентиляционных труб бывает следующих видов:
— рулонный утеплитель на основе из штапельного стекловолокна. Такой материал обеспечивает хорошую защиту от шума, кроме этого имеет легкий вес и необходимую упругость;
— рулонный утеплитель на основе вспененного полиэтилена. Отлично подойдет для обустройства вентиляционных труб потому, что обладает высокой стойкостью и поэтому продлевает срок эксплуатации;
В большинстве случаев используется теплоизоляция на липкой основе, изготовленная из вспененного полиэтилена, коэффициент теплопроводности которой составляет 0, 038.
truba-info.ru
основные свойства и параметры выбора
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно учитывать ее размеры, материал, из которого она изготовлена, особенности эксплуатации.
При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации
Определенные параметры качественных воздуховодов
Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.
Статья по теме:
Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.
Для устройства естественной и механической вентиляции необходимы качественные воздуховоды
Металлические трубы для вентиляции: виды, преимущества и недостатки
Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий. Неоспоримыми плюсами их эксплуатации являются:
- долгий срок службы, прочность;
- гладкая поверхность обеспечит хорошую аэродинамику;
- на поверхности нет скопления грязи, пыли, копоти;
- могут выдержать высокие значения температур и давлений;
- стойкие к влиянию агрессивного воздействия.

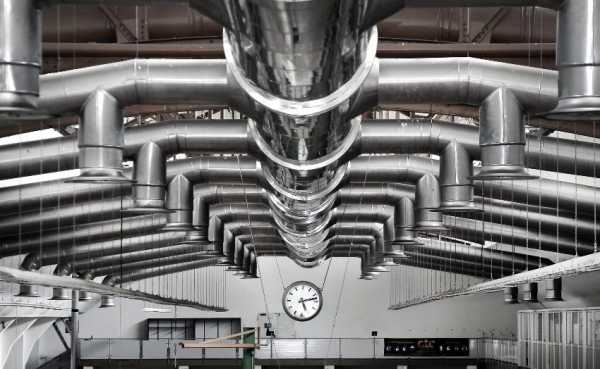

Вентиляционная система производственного помещения смонтирована из металлических труб
Оцинкованные трубы для вентиляции
Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом. Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто потребители склоняются к выбору такой трубы как оцинкованная.
Важно! Оцинкованная труба, имея малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видам.
Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. От коррозии такую трубу спасает слой цинка, и в процессе эксплуатации в дополнительной покраске она не нуждается.
Воздуховод из металлических оцинкованных труб
Металлические трубы: нержавейка и черная сталь
Воздуховоды из нержавейки и черной стали в большинстве случаев устанавливаются на производствах. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по ней агрессивных воздушных масс.
Вентиляционные трубы и соединительные элементы из черной стали
Пластиковые трубы – надежно, просто и легко
Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:
- ценовая политика: дешевле, чем металлические;
- простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
- ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
- хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
- шумоизоляционные;
- имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
- маленький вес, что дает возможность не так прочно крепить всю систему;
- долгий срок службы.
Элементы пластиковой вентиляции
Очень важно подобрать правильный вариант, особенно если предполагается все делать своими руками, без помощи квалифицированного мастера. Вентиляцией из ПВХ труб оснащено множество зданий, но в большинстве случаев это частные дома.
Вентиляция из канализационных труб
По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.
Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную
Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.
Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

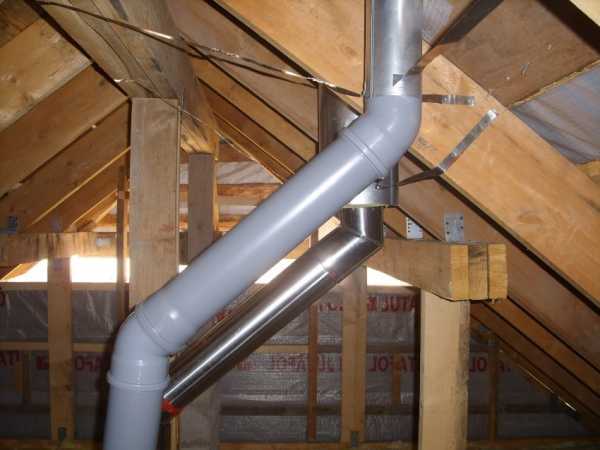

Воздуховод в частном доме обустроен из канализационных труб
Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.
Сэндвич труба – правильное решение для противодымной вентиляции
Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

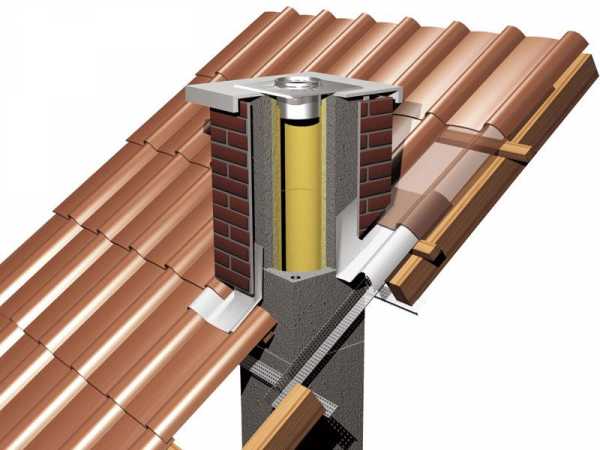

Строение вентиляционной сэндвич трубы
Место их применения определяет исходный материал для изготовления. Если при отоплении используется твердое топливо, то подойдут только сэндвич трубы из нержавеющей стали с высоким коэффициентом жаростойкости. Если используется газ для отопления, то достаточно установить дымоходы из обычной стали.
Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используют написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.
Пример использования утепленной сэндвич трубы для обустройства дымохода
Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.
Применение гофрированной трубы для вентиляции
Трубы такой конструкции относятся к классу гибких воздуховодов. Они имеют большой перечень преимуществ:
- высокая эластичность и гибкость;
- делают всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при монтаже и реконструкции;
- прочные;
- простые в использовании, легко монтируются своими руками;
- не требуют специальных приспособлений (переходников, тройников).

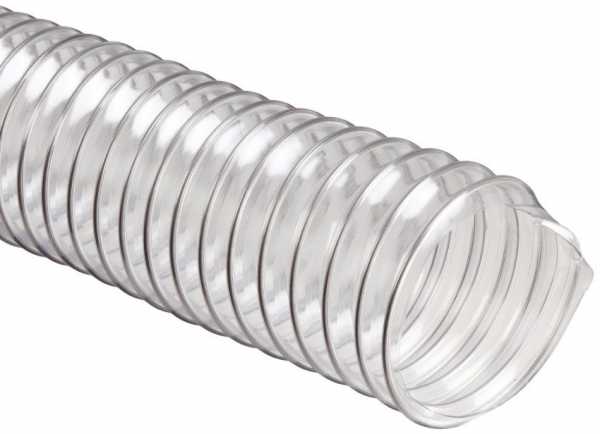

Пластиковая гофрированная вентиляционная труба
Любая гофрированная труба, не зависимо от сложности конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.
Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами непосредственно гибких воздуховодов. Широко применяется и на производствах и в частном доме, легко монтируется своими руками.
Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры
Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации
От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.
При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов (L). Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:
S=L/3600V,
с помощью которой легко определяется диаметр.

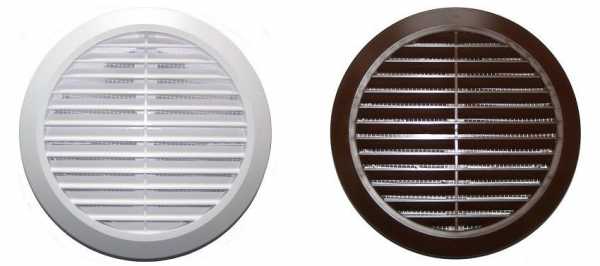

Вентиляционные решетки для круглых воздуховодов

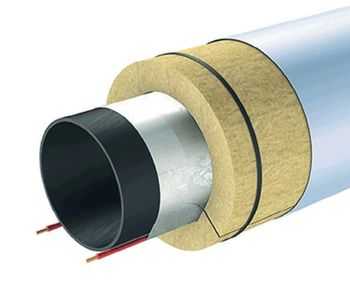

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.
Важно! Утепление труб для вентиляции безусловно необходимо, постоянно скапливающийся конденсат приводит к различного вида разрушениям.
Схема обвязки пластиковых труб вентиляции производственного помещения
Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕremoo.ru
Как утеплить вентиляционную трубу на крыше
При обустройстве кровли необходимо обязательно прокладывать вентиляционные трубы. Их монтаж осуществляется по определенной технологии, в которую также входят работы по утеплению каналов.
Данная статья расскажет о том, как и чем можно произвести утепление трубы вентиляции, а также даст подробный алгоритм проведения работ.
Важность утепления вентиляции
Обычно вентиляционные каналы прокладываются на кровле и выводятся через конек. Здесь необходимо не забывать об утеплении, так как может образовываться конденсат. Это является главной причиной необходимости утепления, так как конденсат скапливается внутри шахты и затекает в перекрытия дома, что губительно сказывается на конструкции. Также конденсат влияет и на саму систему вентиляции, в зависимости от того, из какого материала она изготовлена. В зимний же период внутри скапливается иней, который намного уменьшает просвет канала.
Эта проблема появляется из-за того, что теплый воздух из помещения, касаясь холодных стенок, превращается в иней из-за большой доли влаги в составе. Этот процесс будет появляться каждую зиму. Именно поэтому вопрос нужно ли утеплять вентиляционную трубу, имеет положительный ответ.
Участки утепления
Утеплять вентиляцию важно в тех местах, где теплый воздух охлаждается. Если трубы выводятся сквозь стену, то монтаж утепляющего материала производится до дефлектора. Часто чердачное помещение в домах не утепляется и используется как место для хранения. В данном варианте канал нужно утеплять, начиная с того участка, где он начинает охлаждаться.
Сейчас также есть возможность установить утепленный вентиляционный клапан. Чаще всего его используют в крупных промышленных или офисных помещениях. Механизм выполнен в виде жалюзи, предназначенных для ограничения воздушного потока. Для того чтобы на поверхности не появлялся конденсат, в конструкции установлены специальные ТЭНы, которые нагревают проходящий воздух.
Для частного дома такие системы не очень подходят из-за высокой стоимости. Для определения точки, дальше которой выпадает конденсат нужно произвести определенные действия. Обычно в этом вопросе прекрасно помогает таблица, данная ниже.
Материалы для утепления вентиляционной трубы
Утеплитель для вентиляционного канала частного дома можно использовать разнообразный. Но выбор лучше остановить на том материале, который будет иметь высокие качественные характеристики и не слишком высокую стоимость. Также немаловажно будет выбрать утеплитель, который легко монтируется, чтобы была возможность установить его самостоятельно. Помимо этого, материал должен быть негорючим, так как часто рядом с трубами находится дымоход.
Каменная и минеральная вата
Данный утеплительный материал очень распространен за счет своей низкой стоимости. Она совершенно безопасна в противопожарном плане. Материал выпускается в рулонах, толщина слоя в нем равна 5 см.
Монтаж каменной ваты на вентиляционную шахту провести достаточно сложно, так как нужно обмотать ее материалом, а сверху покрыть конструкцию фольгой или оцинкованной сталью. Еще одним минусом является то, что в процессе эксплуатации вата слеживается, а намокание для нее крайне недопустимо, так как теплоизоляционные свойства будут утеряны.
Избежать данных минусов можно, если утеплить вентиляционные проходы готовой гофрой, которая покрыта минеральной ватой, но при этом придется демонтировать систему вентиляции и после утепления устанавливать ее обратно.
Пенополиуретан и пенопласт
На данный момент строительный рынок предлагает для утепления вентиляционных и других каналов приобретать разъемную утепляющую форму из пенополистирола. Ее достаточно надеть сверху и зафиксировать разъемный край, чтобы он не открывался. Благодаря своим высоким качественным характеристикам пенопласт позволяет утеплять трубы различного назначения, он со временем не изменяется и не теряет свои свойства, а также не боится влажности. Но считается, что данный материал горюч, а при горении из него выделяется опасное вещество.
Скорлупу для утепления можно приобрести сделанную из пеноплэкса или же пластика вспененного типа, но любую после надевания необходимо зафиксировать на вентиляции хомутами.
Каучук и вспененный полиэтилен
В магазинах данный материал представлен в виде различного диаметра трубок, которые можно с легкостью надеть на любой канал. Стоимость у такого утеплителя низкая, но он боится механических нагрузок и влажности.
Одной из разновидностей такого материала является пенофол фольгированного типа, который при необходимости укладывается в несколько слоев. Также можно приобрести современную разработку для вентиляционных труб в частном доме – «К-Флекс», который изготовлен из вспененного каучука. Такой материал не подвергается воздействию влаги и пониженной температуры. Клейкий утеплитель
Для простоты монтажа придуман также клейкий материал для утепления, который после снятия защитной пленки можно просто приложить к вентиляции и надежно зафиксировать на ней. Для его монтажа не нужны будут хомуты и проволока, поэтому с таким материалом не нужно думать, как труба на крыше будет утеплена. Для шахты с круглым сечением не очень удобно крепление такого утеплителя, а вот для прямоугольных и квадратных – он незаменим. Утеплитель укладывается в сантиметровый слой, если есть необходимость, то можно монтировать несколько слоев друг на друга.
Утепление вентиляции
Вентиляционные каналы утепляются как на крыше, так и на чердаке, поэтому рассмотрим эти два момента наиболее подробно.
Утепление на крыше
Обязательно нужно следовать правилу размещения вентиляционных шахт на крыше – они должны располагаться так, чтобы воздух без препятствий выходить наружу. Для каждого отдельного случая диаметр выбирается отдельно, а вот выход наружу, как правило, осуществляется через конек крыше. Чтобы не возникало проблем, то нужно грамотно утеплить вентиляцию.
Во время монтажа утеплителя, нужно постараться, чтобы на всем протяжении трубы был материал. Но большая его часть должна находиться в том месте, где труда соприкасается с домом. Это важно во время морозов.
Важно! Утепление проводится не только на улице, но и внутри помещения.
Если в качестве утеплителя выбрана минеральная вата, то стоит дополнительно защитить органы дыхания и открытые участки тела и глаза от попадания ее мелких частиц.
Утепление на чердаке
Монтаж утеплителя и алгоритм работ не сильно отличается от утепления вентиляционных труб на крыше. На чердаке также важно проложить утепляющий материал по всей поверхности трубы. Но особое внимание нужно уделить:
- Участку выхода трубы на улицу.
- Участку выхода трубы через потолок.
Заключение
Утепление вентиляционных труб – обязательное мероприятие для исключения возникновения конденсата на трубе. Лучше всего, если проектирование и утепление вентиляционных каналов проведут профессионалы, но можно все работы выполнить и самостоятельно. Главное здесь – соблюдать технологию работ и правильно подобрать материал.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
proroofer.ru
Инструкция по утеплению вентиляционной трубы своими руками
Основная функция вентиляционных систем – сохранение нужного уровня температуры и влажности. Утепляют их обычно в зимний период для того, чтобы на конструкции не появлялся конденсат, образующийся вследствие перепада температур. Чем опасен конденсат? Он может привести к постепенному разрушению системы, ухудшению ее технических и эксплуатационных показателей.
Утепление конструкции может производится с использованием энергофлекса или вспененного каучука, который поставляется в виде рулонов, что обеспечивает простоту работы с ним. Он же позволяет создать отличный уровень теплоизоляции. Энергофлекс не просто защищает систему от возникновения конденсата, но и предохраняет ее от появления коррозии, повреждений от механических воздействий.
Утепление трубы вентиляционной системы
Как выполняется утепление?
Работа по теплоизоляции вентиляционных труб может производиться многими способами. Технология монтажа зависит, в основном, от выбранного материала. Какой именно способ выбрать? У каждого из перечисленных есть свои преимущества и недостатки.
Немаловажным фактором при выборе метода теплоизоляции является общая стоимость работ и примерное время, требующееся на их выполнение. В любом случае, выбор за вами. Итак, разберем основные способы утепления вентиляционных труб:
Минеральная вата
Внешняя часть трубы очищается от загрязнений. Затем она однократно обматывается минеральной ватой. На минеральную вату накладывается слой фольгированного утеплителя, толщина которого должна быть равна 4 мм. Все зазоры закрываются посредством алюминиевого скотча.
Утепление труб минватой
Пенопласт
Предварительно замеренный отрезок отрезается посредством ножа или пилы. Затем он надевается на вентиляционную трубу. Боковые замковые соединения закрываются. Преимущества данного способа утепления: защита от коррозии, простота выполнения работ, высокий срок службы, возможность повторного монтажа.
Пенополиуретан и полипропилен
Нарезаются нужные отрезки материалов. При этом выполняются припуски покровного слоя. Полуцилиндры фиксируются на трубе. Все зазоры закрываются при помощи бандажей. Преимущества данного способа утепления: стойкость к возгораниям, низкая теплопроводность;
ППУ (пенополиуретановая) скорлупа для труб
Вспененный полиэтилен
Оболочка отмеряется и разрезается согласно шву. Затем монтируется вокруг вентиляционной трубы. Стыки и швы закрываются при помощи монтажной ленты или специального клея. Утеплять систему таким способом выгодно хотя бы потому, что полиэтилен не выделяет вредных веществ при эксплуатации. Он абсолютно безопасен.
Вспененный полиэтилен
Базальтовое волокно
На вентиляционную трубу кладется волокно, а на него – алюминиевая фольга. Все фиксируется посредством проволоки. Шов сшивается с использованием мягкой проволоки. Диаметр ее должен равняться 0,8 мм. Все закрепляется бандажными пряжками из алюминиевой или упаковочной ленты.
Утеплять таким способом систему можно порекомендовать потому, что базальтовое волокно отличается стойкостью к плесени, грибку, ультрафиолету. Оно защищает систему от резких перепадов температур.
Базальтовое волокно
Качественно утеплить вентиляционную трубу – очень важная задача. От этого зависит надежность системы. Так вы сможете устранить риск частых поломок воздуходувов. К тому же, вы оградите себя от возникновения аварийных ситуаций. Тем более, выполнить качественную теплоизоляцию своими руками сейчас очень просто. В магазинах соответствующей специфики есть много материалов, с которыми утепление можно произвести быстро и просто. Стоимость их вполне доступна.
trubygid.ru
Теплоизоляция для вентиляционных труб. Как правильно выбрать утеплитель для вентиляционных труб
Такие вопросы встают перед хозяином, оборудующим в помещении систему отопления и вентиляции. На первый вопрос в большинстве регионов России ответ очевиден. А вот как и с помощью чего можно это сделать, в этом следует разобраться.
При монтаже вентиляционных каналов используют различные материалы: оцинкованные, полипропиленовые, гибкие гофрированные. Нередко вент-каналы требуется утеплять. Чтобы сэкономить на трудозатратах и сократить расходы, можно использовать готовые утепленные трубы для вентиляции.
Состав и технические характеристики утепленных труб
Утепленная гибкая труба для вентиляции имеет хорошие характеристики, но проигрывает во внешнем виде
Утепленные каналы иначе называют сэндвич трубами. Такое наименование они получили из-за своей конструкции: две трубы, между которыми проложен изоляционный материал. Трубы имеют разный диаметр, разница между которыми составляет ширину слоя утеплителя.
В качестве материала для вентиляционной трубы обычно используют нержавеющую сталь. Внешняя труба может быть исполнена из оцинкованной стали. Такие варианты чаще выбирают для дымоходов, потому что нержавейка устойчива к высоким температурам и вообще она более прочная. Для вентиляции достаточно использовать сэндвич трубу, обе составляющей которой выполнены из оцинковки. Это к тому же позволит сэкономить порядка 50% из-за дешивизны материала.
Труба из нержавеющей стали может быть использована и для дымохода
В качестве утеплителя чаще прокладывается базальтовое волокно, так как оно имеет оптимальный набор характеристик:
- Низкая степень теплопроводности: 0,03-0,05 В*м/К.
- Водопоглощение: 2%. Материал практически не впитывает влагу, что обеспечивает его гидрофобное свойство;
- Прочность: 5-80 кПа. Показатели разнятся у материала разных марок.
- Длительный срок службы обеспечен прочностными качествами и низкой вероятностью деформации, происходящей с течением времени. Базальт не гниет, не способствует распространению грибка.
- Пожаробезопасность. Негорючие качества материала способны стать препятствием на движении огня. Температура плавления — 1114°C.
- Паропроницаемость. Способность пропускать пар, не выпуская теплый воздух.
- Звукоизоляция. Базальтовое волокно понижает вертикальные звуковые волны.
Отдельно стоит подчеркнуть низкую химическую активность базальта. При соприкосновении его с металлическими поверхностями, риск возникновения ржавчины на металле сводится к нулю.
Преимущества и недостатки
Плюсы
Преимущества сэндвич трубы для вентиляции:
- Высокие показатели и характеристики, обеспечивающие длительный срок службы и надежность исполненных вентиляционных каналов.
- Работать с утепленными трубами для вентиляции достаточно просто. Выполнять все основные этапы монтажа может непрофессионал.
- Укладка сэндвич труб занимает в разы меньше времени, чем монтаж обычной трубы и ее последующее утепление.
- Привлекательный внешний вид. Если утеплять трубы для вентиляции самостоятельно, нелегко добиться эстетичности.
- Более высокий срок службы. Сэндвич труба защищена от проникновения конденсата.
Минусы
Из недостатков готовой утепленной трубы для вентиляции выделяется более высокая цена. Всегда можно использовать более дешевые виды труб и утеплители, а также не выполнять внешнюю оболочку из металла, а использовать любые защитные материалы. Но такой вариант не приемлем, если вентиляционный канал располагается на хорошо просматриваемом месте.
Также к недостаткам можно отнести большой вес сэндвич трубы. Он превышает в два раза вес обычной металлической трубы и в несколько раз – полимерных или гофрированных каналов.
Особенности монтажа утепленной вентиляции
Монтаж вентиляции можно выполнить самому, а проектирование стоит доверить специалисту
Чтобы обеспечить оптимальную вентиляцию без нагнетания воздуха, необходимо учесть все требования к укладке труб еще на этапе проектирования.
В частности, соблюдать основные правила и требования:
- Труба большого сечения: чем она больше, тем меньшее сопротивление получит циркулирующий воздух. Минимально допустимое сечение 14х14 см;
- Длина канала. Воздух разряжается быстре
mizhu.ru
Трубы для вентиляции, гибкие воздуховоды для систем вентиляции
Воздуховоды различных форм и диаметров являются непременным атрибутом любой вентиляционной системы с принудительным побуждением. Используются они и для перемещения воздуха естественным путем. Стоит разобраться, какие существуют трубы для вентиляции и где лучше применять ту или иную разновидность. Также в данном материале рассматривается методика расчета диаметра воздухопроводов.
Содержание статьи:
Разновидности воздуховодов и их особенности
По сравнению с водопроводными или отопительными трубопроводами ассортимент воздуховодов не настолько широк. На данный момент производятся такие виды труб для монтажа систем вентиляции и кондиционирования:
- металлические;
- пластмассовые;
- гофрированные;
- гибкие.
Для справки. Некоторые домовладельцы выполняют монтаж вентиляционных сетей из канализационных труб, но это не самое лучшее решение, о чем будет сказано ниже.
Металлические воздуховоды для вентиляции производятся из оцинкованной и нержавеющей стали. При этом их форма сечения бывает круглой, прямоугольной и овальной. Последняя считается оптимальным вариантом с точки зрения аэродинамики. Несомненные плюсы металлических труб – это прочность, долговечность и способность противостоять огню в случае пожара. Хотя простые оцинкованные воздуховоды длительное воздействие высокой температуры не выдержат, максимум – 30 минут.
Другое дело — нержавеющие трубы, обычно используемые в промышленной вентиляции. Они способны функционировать даже в условиях пожара, так как от сильного нагрева не деформируются и не потеряют герметичность. Нержавеющая сталь не подвержена коррозии, а вытяжные воздуховоды из нее могут служить для перемещения агрессивных сред на предприятиях химической промышленности.
Металлические трубы из оцинковки имеют 2 основных недостатка:
- существенная шероховатость поверхности создает сопротивление потоку воздуха из-за трения. Причем со временем недостаток усугубляется;
- значительный вес, как следствие – затрудненный монтаж.
Нержавеющие воздуховоды для систем вентиляции отличаются более гладкой поверхностью, нежели оцинкованные. Но один недостаток заменяет другой: подобные трубы невероятно дороги, поэтому покупать их для частных нужд бессмысленно. И вообще, сфера применения любых металлических воздуховодов – это промышленная вентиляция, хотя иногда их ставят и в частных домах.
А вот пластиковые вентиляционные каналы не имеют шероховатости, не поддаются коррозии и просты в монтаже, поскольку обладают небольшим весом. Еще один плюс – низкая стоимость по сравнению с металлом. Есть и негативные стороны, например, полная неспособность противостоять высоким температурам. Больше того, материал ПВХ (поливинилхлорид), из которого делаются трубы для систем вентиляции, может гореть самостоятельно.
Пластиковые воздуховоды нельзя отнести к классу П (плотные), потому что со временем они могут пропускать воздух на стыках. Ну и сортамент размеров таких труб ограничен, хотя для применения в частных домах этот недостаток неактуален. Такой же минус присущ и гофрированным воздуховодам для подключения кухонных вытяжек к вентиляции. Впрочем, для других целей их и не используешь – гофротруба создает слишком высокое сопротивление потоку.
Не отличаются высокими аэродинамическими показателями и гибкие воздуховоды для систем вентиляции. В чем плюс, так это в легкости монтажа и слое утепления, коим некоторые производители снабжают свои изделия. Такие сэндвич – трубы удобно ставить на короткие участки магистрали, проходящие в неотапливаемом помещении либо на улице.
Что касается канализационных труб, то применять их для вентиляции нецелесообразно, поскольку они слишком громоздкие, имеют фиксированные размеры (50, 100, 150 и 200 мм) и большие радиусы поворотов. На практике из ПВХ труб для канализации делают вытяжную и приточную вентиляцию в подвале или погребе.
Почему появляется конденсат в вентиляционной трубе
Примечательно, что конденсат может образоваться как снаружи воздуховода, так и внутри. Этому есть свои причины, которые придется устранять. Надо понимать, что конденсат всегда появляется вследствие перепада температур воздуха и поверхности канала, причем с той стороны, где влажность выше. Нетрудно догадаться о причине выпадения влаги снаружи трубы, это происходит в ситуации, когда она проходит через холодное помещение. Среда внутри воздуховода теплее, чем снаружи, оттого на поверхности образуются мелкие капли воды.
Проблема с выпадением конденсата снаружи решается простым утеплением канала или прокладкой гофрированной сэндвич трубы.
Хуже обстоит с влагой, появляющейся на внутренних стенках, тут и гибкий утепленный воздуховод не спасет. Да и причина не в нем, а в повышенной влажности воздуха внутри помещения. Так бывает, когда плохо работает вытяжка или же отсутствует приток. Тут надо рассматривать проблему в комплексе и устранять источник выделения влаги либо организовывать подачу приточного воздуха.
Как утеплить вентиляционную трубу
Как мы замечали выше, для прокладки длинных участков в холодных помещениях утепленная гофротруба не подойдет – слишком высокое аэродинамическое сопротивление. А такая необходимость возникает нередко, к примеру, при монтаже вентиляции на чердаке частного дома.
Тогда необходимо прокладывать металлические или пластиковые воздуховоды, а сверху покрывать любым из следующих материалов:
- минеральная вата в рулонах;
- готовые скорлупы из пенопласта, пенополиуретана или полуцилиндры из той же минваты;
- вспененный полиэтилен.
Дешевле всего обойдется рулон минеральной ваты (не путать со стекловатой!), но вот потрудиться с ней придется немало. Нужно обмотать трубу слоем ваты, закрепить его бандажами из проволоки, а потом защитить материал специальной фольгой или кровельной сталью. Когда воздуховод проходит по улице, то годится только оцинковка, фольгой защищать не рекомендуется.
Примечание. Вентиляционные трубы прямоугольного сечения в любом случае придется утеплять таким способом, только кроме минеральной ваты можно использовать вспененный полиэтилен.
То ли дело – готовые скорлупы из разных полимеров с покрытием из оцинкованного металла. Их нетрудно смонтировать на воздуховоде своими руками, достаточно совместить шип и паз на двух половинках. После этого необходимо установить бандажи для надежности. Самый простой вариант для этой цели – мягкая проволока.
Как рассчитать диаметр труб для вентиляции
Расчет диаметра или площади прямоугольного сечения воздуховода не представит большой сложности при одном условии – наличии исходных данных. Надо понимать, какой объем воздуха вы хотите направить в помещение и каким образом: принудительно или за счет естественной циркуляции. От этого фактора зависит скорость движения воздушной массы по каналу.
Для расчета естественной вытяжки следует принимать скорость 0.5—1 м/с, принудительной подачи воздуха 5—7 м/с.
Когда исходные данные определены, диаметр трубы для вентиляции рассчитывается так:
S = L / 3600ϑ
В этой формуле:
- ϑ – скорость воздуха, идущего по вентканалу, м/с;
- L – объем воздушной смеси, что требуется подать в помещение, м3/ч;
- S – площадь поперечного сечения воздуховода, м2.
Вычислив площадь сечения, нетрудно найти диаметр канала, используя школьную формулу площади круга S = πD2 / 4. Если планируется прокладывать трубопровод прямоугольного сечения, то размеры его сторон находятся путем простого подбора.
Заключение
Существующие разновидности воздуховодов для систем вентиляции и кондиционирования вполне понятно распределяются по сферам применения. Металл господствует на производстве и при строительстве больших коттеджей, где важно соблюдать правила пожарной безопасности. В подавляющем большинстве частных домов можно ставить пластик, а для подключения вентиляционного оборудования – гофротрубу. Гибкие воздухопроводы сгодятся для прокладки коротких участков в холодных помещениях или стесненных условиях монтажа.
Рекомендуем:
venteler.ru
