Проектирование УШП

Проектирование УШП

Как только, был произведен сбор нагрузок от дома и сделан выбор по таблице Dorocell способа армирования, и марки используемого утеплителя, можно переходить к проектированию. Но здесь нам хотелось бы поговорить о том, что же собой представляет проект утепленной шведской плиты, нужен ли он частному застройщику или человеку решившему построить УШП своими руками.

Если у вас на руках имеется проект УШП составленный грамотными, знающими свое дело специалистами, считайте что половина дела уже сделано. Хороший проект это не просто красивые картинки с размерами, и какими то непонятными цифрами. Хороший проект, включает в себя расчеты всех материалов (труб теплого пола, канализации, утеплителя, бетона и т.д.), а также точные размеры всех конструктивных частей фундамента. Также в примечаниях проекта должны быть указаны способы и средства достижения результата, т.е. должно быть конкретно написано, как и что делать. Исполнителю достаточно просто взять в руки лист проекта, и не задумываясь пошагово выполнять указанное.

К сожалению большинство проектировщиков смутно себе представляют все особенности того или иного строительного процесса Вернее они знают как это должно быть в теории, но понятия не имеют как это все происходит на практике. Из-за этого у исполнителей, простых рабочих, прорабов и мастеров утрачено доверие к конструкторским чертежам, они воспринимают их скорее как справочное пособие, а не как конкретное руководство к действию. Еще раз повторимся, что в большинстве проектов отсутствуют какие-либо указания о способе воплощения нарисованного в жизнь, а если они и есть, то они как правило настолько оторваны от жизни, что если бы строители строго следовали указаниям описанным в чертежах, то им бы никогда не удалось достичь положительного результата.

Хороший рабочий проект утепленной шведской плиты должен включать в себя не только чертежи дренажа, канализации, водоснабжения, электрики и много еще всяких узлов и деталей, но и в обязательном порядке должен содержать чертеж теплого пола. Который, в свою очередь невозможно сделать без теплового расчета всего здания и гидравлического расчета системы напольного отопления.

Проектирование утепленных шведских плит, это достаточно трудоемкий и сложный процесс, так как нужно не только исключить пересечения в одной точке нескольких видов коммуникаций, но и увязать их с армированием и собственно конструктивом дома, а также учесть еще много всяких мелочей и нюансов.

По понятным причинам мы не можем на этой странице полностью опубликовать выполненные нами рабочие проекты УШП, так как они содержат много практических наработок и технологических ноу-хау. Покажем проекты, в том виде, в котором их нельзя использовать в практических целях, но вполне можно разобрать и понять из каких чертежей и спецификаций он сосотоит. Насколько подробно проработаны проекты. Просим извинения за данный факт и надеемся на ваше понимание. Подчеркиваем, что это проекты реальных объектов.

Нельзя отрицать и тот факт, что множество домов и фундаментов построено не только без проекта, но и вообще без какой-либо документации и ничего страшного не происходит. Мы не призываем следовать этим примерам, а просто приведем тот неоспоримый факт, что грамотный проект может сэкономить для застройщика 20-30, а то и все 40 процентов средств потраченных на стройматериалы и оплату труда рабочих. Подумайте, и решите для себя стоит ли экономить в данной ситуации, учитывая насколько сложен и ресурсоемок такой вид фундамента как утепленная шведская плита.

С другой стороны стоимость проектирования УШП, как впрочем, и вообще какого бы то ни было проектирования в нашей стране на наш взгляд необоснованно завышена. Впрочем, это относится не только к проектированию, а и ко всем услугам в сфере малоэтажного строительства. Со временем при наличии конкуренции на этом рынке ситуация должна несколько выправиться. Мы постараемся сделать так, что бы наши коммерческие интересы были экономически обоснованы, и не пересекали грань разумного.

Все это не должно вас останавливать на пути к своей мечте. Мечте о собственном уютном доме, а мы со своей стороны приложим все силы, что бы эта мечта стала явью.

plate-insulate.ru

Расчет УШП методами того же SCAD

УШП – Утепленная Шведская Плита – модное и новое веяние в строительстве и проектировании. Постараемся разобраться как с этим бороться, поговорим о подводных камнях и по рассуждаем.
Сначала пойдут мои рассуждения по этому конкретному объекту. Это моё сугубо личное мнение и оно совсем не означает истину в последней инстанции. С ним можно соглашаться, можно не соглашаться, можно и нужно критиковать. Для удобство я выделю его курсивом, чтобы можно было просто прокрутить с до особенностей расчета, которые следом за ним.

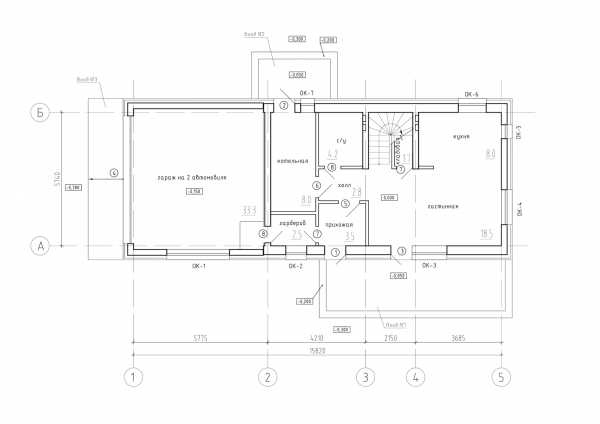

Перед нами предстал кирпичный двухэтажный дом (разреза не прилагаю, поверьте на слово). Кровля плоская, пролеты для жб плит совсем не маленькие. Опустим полное отсутствие архитектурного замысла, каналы в стене 250 мм, расположение проемов (оценить без плана второго этажа вам невозможно, но поверьте мне на слово, проемы второго этажа находятся где угодно, но не над проемами первого), ширину несущих простенков и многое другое. Углубимся в анализ конструкции с точки зрения оценки целесообразности устройства под нее УШП. Мы привыкли к тому, что если здание с несущими кирпичными стенами, то это как правило ленточный фундаменте. Причин много: и удаление стен друг от друга и локализация нагрузок и может быть что-нибудь ещё. Вес здание сконцентрирован по отдельным участкам, несоизмеримо малым, чем площадь всего здания. Исходя из этого фундаментная плита здесь явно проигрывает. Но что если мы сделаем её переменного сечения? Что если в местах локализации нагрузок сделать некое подобие ленты, а между – плиту, более тонкую, пол то все равно делать. По идеи – звучит логично.

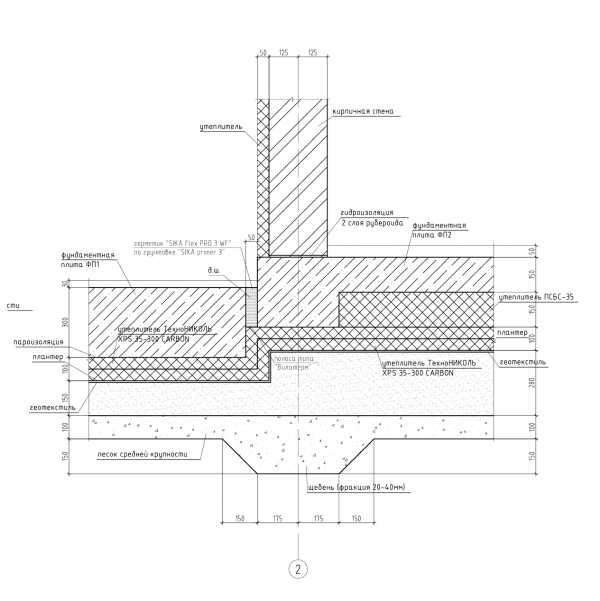

Принцип УШП – она еще и утеплена снизу, то есть не надо зацикливаться на глубине промерзания. Подумать только, а где мы раньше были? Положил утеплитель, залил ленту и соединил её сразу полом – красота. Но, обязательно есть “но”. Что если грунт достаточно слабый (а мы не закапываем плиту глубоко) и под нагрузкой утолщенная часть УШП, та, что служит вместо ленты, начнет садиться относительно не нагруженной части, той, что служит полом? Место стыка этих двух зон УШП может стать интересным, не правда ли? Из рассуждений выше можно предположить два варианта, при которых использование УШП имеет смысл: мало ненесущего грунта и можно выполнить песчано-гравийную подушку под домом или нагрузка на участки, выполняющие роль ленточного фундамента, не должна сильно превосходить нагрузку на участки плиты, выполняющие роль пола. Если ещё немного поразмыслить, то скорее всего и тот и другой вариант должны бы сочетаться вместе.

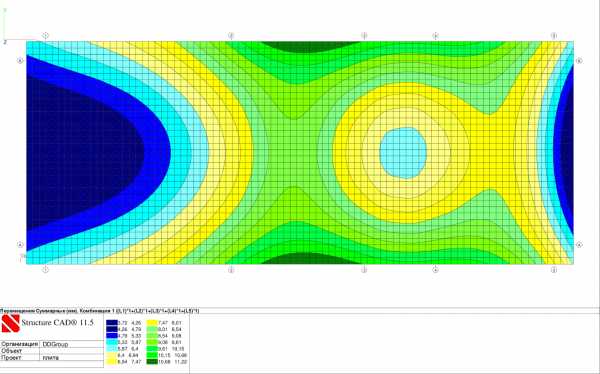

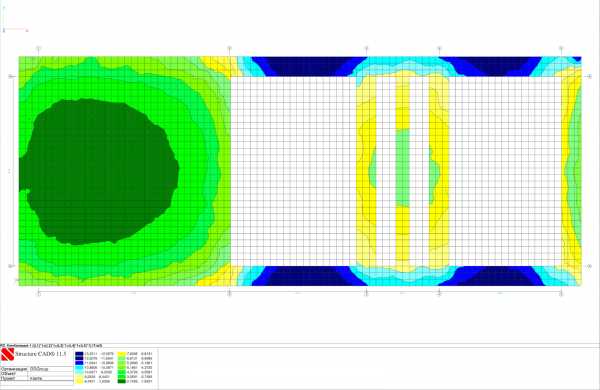

Как задать и посчитать фундаментную плиты подробно изложено аж в трех статьях: здесь, здесь и здесь. Ниже рассмотрим особенности данного случая.

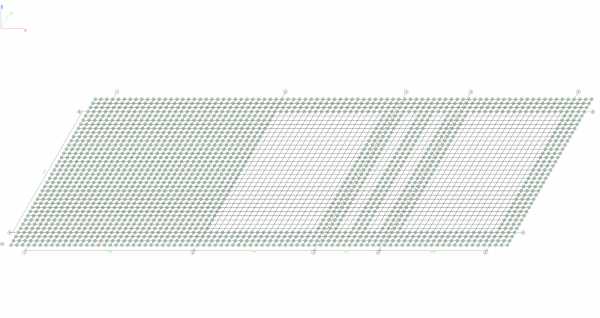

Во-первых, необходимо сделать так, чтобы “Кросс” понял, что на грунт опирается лишь какая-то часть плиты, а не вся. Решается очень просто – мы передаем в “Кросс” только эту часть, просто сняв выделения с части плиты, которая служит в качестве пола.
Во-вторых, после расчета в “Кросс” мы добавляем 51 элементы только в узлы той части плиты, что служит в качестве ленточного фундамента.

Часть под гараж выполнена без разбиение на части а-ля лента и а-ля пол. Трудно угадать как будет поставлен автомобиль, не делать же колесоотбойник под колею каждого автомобиля.

Это главное отличие от предыдущих расчетов фундаментных плит.
Немного подробнее о первом шаге. Нам необходимо что-то задать в качестве исходных данных по грунтам в “Кросс” как в данном примере. В примере многоквартирный жилой дом и строят его не два человека с лопатами, здесь же частный дом и желание использовать УШП в качестве фундамента надо читать как “желание сэкономить”. Если мы уплотним щебеночное основание (а оно уплотняется с коэффициентом 1,4, то есть для метровой подушки щебня надо вдавить в грунт 40% сверху), и песчаную подушку с модулем 15МПа, то у нас нет возникнут проблемы. Мы получим в некоторых местах 1,3 кг/см2 давление грунта и в тех же местах максимальную осадку плиты.

Но если мы начнем уменьшать модуль песчаной подушки (да даже без этого армирование плиты под пол уже требуется и не обойтись конструктивным) у нас сразу начнет расти верхняя арматура на участках, используемых в качестве пола. В идеале эти участи должны армироваться конструктивно, одной сеткой Вр сверху, чтобы бетон не отслаивался, но осадка участков, выполняющих роль ленточного фундамента, негативно влияет и армирование участок под пол появляется уже не конструктивное. Другими словами, когда мы ставим на УШП то, что на ней не должно стоять, а именно этот кирпичный дом или вообщ что-то тяжелое, то мы неминуемо движемся в сторону полноценной плиты. Можно варьировать толщиной защитного слоя, чтобы максимально уменьшить толщину плиты под пол (разместить в толще 120 мм верхнюю и нижнюю арматуру 8 уже проблематично), но на армирование это никак не повлияет. 6-ку, а скорее всего 8-ку нам придется класть в нижней и верхней части плиты.

Мораль очевидна – УШП необходимо использовать там, где она действительно актуальна. По-моему мнению – это не тот случай. Вот, взгляните на армирование ниже:

явно что-то не то, не рациональное решение

www.half-science.com

Утепленная шведская плита

Утепленная шведская плита УШП – утеплённая мелкозаглубленная фундаментная плита, объединяющая в одну конструкцию: фундамент дома, пол 1 этажа и инженерные системы, включая «теплый водяной пол» для 1 этажа.

Утепленная шведская плита технология строительства в совершенстве изучена специалистами компании Фул Хаус и отработана на практике. Один из популярных нормативных документов, используемый при строительстве УШП – Стандарт организации строительства СТО 72746455-4.2.1-2013.

Утепленная шведская плита фундаменты такого типа специалисты Фул Хаус рекомендуют применять только для легких одноэтажных или домов с мансардным вторым этажом, построенных по каркасной технологии. При проектировании фундаментов по технологии УШП необходимы расчеты по прочности грунта и конструкций фундамента.

Утепленная шведская плита – мнение специалистов

1. Не подходит для больших или тяжелых загородных домов: а) с этажностью более 1го этажа, б) с большой площадью фундамента или с линейными размерами более 12м, в) со стенами из кирпича или газобетона, г) с монолитными или плитными межэтажными перекрытиями, д) с облицовочным кирпичом, е) с натуральной черепицей.
2. В УШП одноярусное армирование плиты существенно снижает прочность конструкции фундамента при действии сил на изгиб, в отличие от классической фундаментной плиты, где используется 2-х ярусное армирование. В УШП армируется только нижняя треть толщины плиты (для экономии арматуры и бетона) – взяв за основу принцип работы материалов: арматура в нижней части компенсирует силы на растяжение, а бетон в верхней части – на сжатие. Но данный принцип не защищает конструкцию фундамента при действии сил со стороны грунта (например, подвижки грунта, морозное пучение) – в таком случае нижний объем конструкции плиты должен принимать нагрузки на сжатие (арматура в УШП в данном случае «выключается» – т.к. она изгибается), а верхний на растяжение (бетон в УШП тоже «выключается» из работы – он «трещит»). На это у создателей есть аргумент – мощная защита от сил морозного пучения в виде толстой обоймы утеплителя. Да, – в случае: 1) если работы по устройству основания фундамента и монтаж утеплителя выполнены ИДЕАЛЬНО! 2) и второе, если смонтированный утеплитель находится в ИДЕАЛЬНЫХ! условиях, когда нет подвижек и неравномерных осадок грунта под плитами утеплителя, а сам утеплитель не слеживается и/или не теряет своих первоначально заявленных свойств под действием агрессивной среды почвы. Думаю, не откроем секрет – что идеальных условий не бывает! В настоящее время вопрос не изучен в полной мере и поэтому нет достоверной информация о слеживаемости ЭПП под фундаментной плитой со временем и о сохранности свойств в течение длительного времени под воздействием агрессивных факторов почвенной среды: грунтовых вод, кислот, солей и т.п. Проще говоря – никто не знает, что будет с утеплителем под фундаментом, скажем, через 10 лет и что от него останется?!
3. Строительство фундамента УШП возможно только после подготовки и утверждения разделов проекта ИС инженерные сети (ОВ и ВК): отопление, водоснабжение и канализация. Значительно увеличиваются сроки согласования проекта и начала строительства фундамента. Нет времени на «подумать» и в последствии перемещать сантехнические приборы, в отличие от строительства классической фундаментной плиты или утепленной (УФП – см. ниже), при которой проектирование инженерных сете возможно и даже рекомендуется начинать после окончания строительства коробки дома.
4. Существенно увеличивается стоимость строительства УШП в сравнении с ФП, т.к. в итоговую стоимость строительства фундамента добавляются затратные инженерные работы и материалы. В конструкции УШП большое количество дорогостоящего экструдированного пенополистирола – это объясняет то, что реклама, лоббирование данной технологии и внедрение руководств, инструкций, стандартов организации происходит силами компаний-производителей экструдированного пенополистирола. Это выгодно им и не выгодно частному заказчику!
5. Требуется организация совместной работы нескольких бригад и специалистов: монолитчиков, сантехников, соответствующего технического и инженерного надзора.
6. Бригады строителей и монтажников должны иметь высокую квалификацию и большой опыт монтажных работ по устройству УШП. Нет защиты «от дурака», от «кривых рук» некоторых неопытных строителей. Поэтому, если Вы приняли решение строить УШП – делайте это только с опытной строительной компанией. Самострой приведет к печальным последствиям.
7. Увеличивается объем строительно-монтажных работ (в основном за счет инженерных работ) и, соответственно, увеличиваются сроки строительства фундамента. ФП строится за 7-14 дней в зависимости от площади, а УШП – в среднем за 14-21 день.
8. Неремонтопригодность системы «водяной теплый пол» в случае повреждения контурных труб – в результате деформации конструкции фундамента или износа некачественных труб, т.к. система находится не в бетонной стяжке, а в конструкции самого фундамента. Во-первых, пробоину в УШП определить и найти гораздо сложнее, т.к. вода будет проникать и насыщать всю толщу бетона и только в критических случаях можно обнаружить мокрые пятна на поверхности отделки пола. Во-вторых, для ревизии и последующего ремонта по устранению протечки потребуется разрушить саму плиту – которая является опорной и несущей конструкцией дома. Последствия могут быть непредсказуемыми. В случае устройства классической системы «теплого водяного пола» мокрое пятно быстро проступает на поверхности пола после возникновения протечки, а для ревизии и ремонта разбивается только стяжка – не являющейся элементом несущей конструкции фундамента.
9. В УШП «теплый водяной пол» крайне неэффективен и нерационален из-за отсутствия четкого покомнатного зонирования, а также более глубокого залегания контурных труб (для обычной системы глубина залегания под стяжкой составляет 4-5см, в УШП – 10-12см): теплый пол в УШП должен сначала прогреть ВЕСЬ!!! бетон в конструкции фундамента (это 1-2дня!!!) и только после этого система будет отдавать тепло в помещения и обогревать их. Если есть условное зонирование системы по комнатам – при включении даже только в одной комнате, система будет греть всю толщу фундамента. Страшно представить сколько лишних затрат будет потрачено в таком доме на отопление!

   В доме с классической фундаментной плитой с системой «теплый пол» идет строгое зонирование: бетонная стяжка с контуром «теплого пола» в каждой комнате четко ограничена: снизу утеплителем (ЭПП), по периметру демпферной лентой и стенами. Такая конструкция позволяет избирательно и быстро прогревать пол в каждой отдельно взятой комнате, затрачивая при этом минимум энергоресурсов. С такой системой вы не греете впустую конструкцию фундамента.

10. Необходимо совмещать основное бетонирование УШП (бетон не менее B22,5) с затиркой поверхности «вертолетом» с использованием специальной полусухой бетонной смеси.
11. Т.к. уровень чистого пола находится низко, то снаружи по периметру дома формируется невысокий цоколь. Для Московской и Ленинградской области высота цоколя для защиты от дождевых брызг и снежных заносов должна составлять не менее 50см.
12. УШП не подходит для таких участков, где требуется поднятие уровня «чистого пола» относительно дороги или соседних участков. При строительстве ФП поднять уровень «чистого пола» возможно с помощью строительства ростверка необходимой высоты.

Исходя из вышеизложенного, специалистами Фул Хаус доказано, что УШП – невыгодная неэффективная, нерациональная и неремонтопригодная конструкция фундамента, недопустимая при строительстве загородных домов из кирпича и газобетона. Данная система однозначно лоббируется компаниями-производителями экструдированного пенополистирола с целью увеличения продаж своего материала, емкость которого в конструкции фундамента зашкаливает и намного превышает все другие материалы. За счет уменьшения строительных объемов по обычным материалам (бетон, арматура) формируется относительно конкурентная итоговая стоимость фундамента, но в ущерб надежности, энергоэффективности и ремонтопригодности дома.

В качестве альтернативного фундамента рекомендуем рассмотреть фундаментную плиту с ростверком. Данный тип фундамента является надежным и оптимальным по соотношению цена-качество.

full-houses.ru

Проектирование

Данная технология включает в себя не только фундамент, который должен быть рассчитан на предмет распределения нагрузок, но и значительную часть инженерии будущего дома, выполнять которую без проекта – полное безумие. Причем при разработке проекта шведской плиты необходимо иметь готовый проект будущего дома или, как минимум, полную информацию о расположении стен, несущих перегородок и соответствующих нагрузках. Поэтому рекомендуется выполнять проектирование сразу дома вместе с УШП, поскольку это позволяет, кроме точного расчета фундамента, сразу оптимально расположить все коммуникации и спроектировать инженерию как единое целое.

Однако и с проектированием все не так прозаично. На рынке сейчас достаточно много специалистов, профессиональных архитекторов с профильным образованием, которые могут произвести расчеты и сделать проект. Я бы разделил таких специалистов на две группы – тех, которые работают со (в) строительными организациями и тех, которые рисуют проекты независимо. Проблема в том, что специалисты, не имеющие обратной связи со строителями, зачастую, обладая вполне неплохими теоретическими знаниями, придумывают такие проекты, которые потом не оставляют цензурных слов для выражения эмоций у тех, кто пытается воплотить их фантазии в жизнь.  Нехватка практических знаний, недостаточное знания стоимости тех или иных материалов и способов монтажа, приводит к тому, что проект может оказаться в реализации дорогим, неоптимальным и, в худшем случае, небезопасным.

Строители, в свою очередь, привыкшие к подобным историям, часто на ходу “творчески перерабатывают” проект под привычные им решения, воспринимая его примерно также, как набросок расположения комнат от руки и строя что-то свое, “по мотивам”. Понятное дело, такой расклад не выгоден ни заказчику, ни исполнителям, потому что первый вообще не знает, что он получит на выходе и можно ли этому доверять, вторые отклоняются от проекта, а это означает, что они крайние в любом случае, если что-то неприятное впоследствии произойдет.

Поэтому, если принято решение разрабатывать проект в одном месте (у частника или проектной организации), а строить – в другом, рекомендую на стадии согласования и разработки проекта ознакомить с ним будущих строителей, чтобы убедиться, что они и архитектор понимают друг друга. Если же вы проектируете ваш дом/ушп в той же организации, которая будет вам строить, но при этом испытываете сомнения, не лишним будет заказать рецензию на проект в профильной фирме.

Наша организация специализируется на проектировании домов из газобетона и технологии нулевого цикла “утепленная шведская плита”. Мы также пишем рецензии на чужие проекты УШП, проверяя расчеты и оставляя по необходимости комментарии. Примерно 45% заявок на проектирования заключаются в просьбе отрецензировать чей-то проект.  Мы также проводим технические экспертизы уже выполненных фундаментов по данной технологии.

Будем рады помочь консультацией, обращайтесь.

inplate.ru

как выбрать Правильную Утеплённую шведскую плиту ушп

Ещё несколько лет назад Утеплённая шведская плита – УШП почти не была известна в России. Однако явные преимущества этого типа фундамента (подробнее их можно прочитать здесь: www.komfort-haus-spb.ru/uteplennaya-shvedskaya-plita/) медленно, но верно делают его всё более популярным и в нашей стране. Пионером распространения УШП в России является неутомимый «Владимир из Таллина», широко известный на просторах строительного интернета, за что ему отдельное спасибо.

УШП – самый современный и самый технологически сложный тип фундамента, объединяющий в один конструктивный элемент собственно фундамент, перекрытие 1 этажа / полы по грунту, инженерные коммуникации и систему отопления 1 этажа. Это высокотехнологичный продукт с точностью изготовления элементов 5-15мм, с рассчитанными нагрузками, выверенными точками вывода коммуникаций, точно спроектированной системой тёплых полов и жесткими требованиями к типу и качеству материалов. Соответственно, этому же уровню сложности должны соответствовать квалификация расчетчиков и изготовителей УШП.

Однако реальный уровень компетенции наших строителей очень разный. Но УШП, если применить морскую терминологию – это точно рассчитанный и тщательно сбалансированный спортивный катер, а уж никак не грузовая баржа, способная вынести всё, что на неё погрузят. Собственно, сам смысл УШП как типа фундамента как раз и заключается в наилучшем соотношении цена/качество. Поэтому ошибки, допущенные при её расчете и строительстве, легко могут сделать её непригодной для возведения на ней запланированного дома. И исправить что-то уже будет невозможно – плиту можно залить только один раз.

Итак, попробуем определить набор критериев, которым должна соответствовать ПРАВИЛЬНАЯ УШП:

1. Проектирование утеплённой шведской плиты

www.komfort-haus-spb.ru

Подавляющее большинство УШП в России строятся по методике шведской фирмы DOROCELL. Этот документ описывает модель фундамента под названием THERMOGRUND, именуемый в России «утепленная шведская плита», и содержит набор чертежей и таблиц данных для вариантов изготовления плиты в зависимости от типа грунтов и нагрузок дома по несущим стенам. Поэтому определить правильность ушп просто – она должна соответствовать первоисточнику. Схема плиты, условия её применения, необходимые габариты, армирование, номенклатура и количество материалов уже просчитаны шведскими инженерами и сведены в таблицы. К сожалению, российская школа архитектурного проектирования не обладает сегодня методиками расчета таких плит, из-за чего ушп не признаётся нашей официальной строительной наукой как имеющая право на жизнь, однако факты упрямо говорят сами за себя: тысячи построенных домов в Швеции и Германии, сотни в Прибалтике, десятки в России. Даже в нашей стране ни одной жалобы от людей, построивших себе дома на утепленной шведской плите, пока никто не видел.

Поэтому если вам архитектор предложит СПРОЕКТИРОВАТЬ УШП – значит, он не понимает, о чём говорит. В России ушп не проектирует никто (а уж тем более в других странах СНГ) – могут только рассчитать нагрузки вашего дома, подобрав под них нужный вариант из методички DOROCELL. Хорошо это или плохо? Во всяком случае, уже исключается «человеческий фактор» ошибки, связанный с неграмотным проектированием. Пока методика шведов блестяще доказывает свою состоятельность.

www.komfort-haus-spb.ru

Кстати говоря, косвенным признанием в России утепленной шведской плиты DOROSELL можно рассматривать плагиат фирмы KNAUF, которая на шведскую картинку наложила свои материалы и логотип без ссылки на автора.

2. Осушение площадки

Для обеспечения нормальной работы УШП (впрочем, как и любого другого фундамента) и предотвращения морозного пучения, необходимо обеспечить отвод грунтовых вод из-под неё. В большинстве случаев ситуация требует монтажа кругового дренажа и отсыпку гравийной и песчаной подушек, разделенных геотекстилем. Хотя, бывают и исключения – например, если на вашем участке очень низкий уровень грунтовых вод. То есть это решение можно принимать ТОЛЬКО после изучения грунта и УГВ на вашем участке.

3. Коммуникации

Под плиту заранее закладываются все необходимые коммуникации: канализация, ввод и выводы электричества и водопровода. Причем поскольку они проходят сквозь бетонную плиту, их положение необходимо спроектировать заранее с точностью до сантиметра. Всё, что вы не заложили сразу в плиту – вы уже не заложите никогда. Конечно, это не смертельно, есть масса других технических решений – но это уже другие трудности и другие деньги. Понятно, что такой план должен быть увязан с точками подключения к наружным сетям водопровода, канализации, электричества.  Поэтому, если с вас не спросили план инженерных сетей – значит, вы их уже не получите.

4. Утеплитель

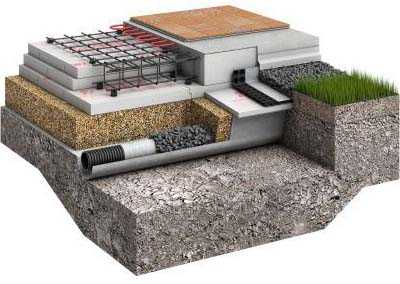

По сути утепленная шведская плита – это бетонная плита, залитая в корыто несъёмной опалубки из пенополистирола. Последний принимает на себя весь вес фундамента, дома, полезной и снеговой нагрузки. Причём раз и навсегда – на весь период эксплуатации дома. Отсюда и уровень требований к нему. Под рёбра допускается применять только экструдированный пенополистирол. При выборе учитывайте, что марка ППС для работы под фундаментом при долговременной нагрузке допускается при показателях допустимой деформации в 2%, а не 10% (как пишет большинство наших производителей), что составляет лишь 30-35% от марочной прочности. Особенно критично это для тяжёлых (каменных) домов. Марка ППС, закладываемого под плиту, должна быть ниже марки ППС, закладываемого под рёбра, для обеспечения снижения нагрузки на плоскость их соприкосновения при неравномерной осадке.

Толщина утеплителя под плитой возможна от 200мм (обычно применяется) до 300мм (пассивный дом).

Классика УШП требует и утепления отмостки. DOROCELL также подробно регламентирует её материал и габариты.

5. Рёбра жесткости и армирование

www.komfort-haus-spb.ru

Собственно, это основные пути изменения несущей способности плиты в зависимости от грунтов и нагрузок. Правильный расчет включает в себя определение нагрузок на каждую несущую стену и подбор параметров ребра и армирования для неё. Требуйте от подрядчика аргументирования его выбора этих показателей со ссылкой на методику DOROCELL. При определении диаметра арматуры, убедитесь, что он понимает разницу в классах арматуры класса А500 и АIII и применяет их с нужной поправкой. Для увеличения несущей способности плиты может применяться экстраармирование. Ваш подрядчик знает, что это такое?

6. Тёплые полы

Утепленная шведская плита – единственный тип фундамента, интегрированный с системой отопления дома. Однако для обеспечения гарантированно надёжной работы тёплые полы, как и любая другая инженерная система, нуждаются в профессиональном проектировании. Оно в первую очередь включает в себя тепловой расчет дома (по ограждающим конструкциям) с расчетом теплопотерь, для чего необходимо, кроме планировок здания, знать конструкцию стен и перекрытий, вид используемых материалов, качество окон и дверей и т.д. Только проект с выполненным расчетом может вам гарантировать пригодность тёплых полов в вашем доме для использования в качестве основного и единственного источника отопления дома. В противном случае вам придется использовать дополнительно и радиаторы водяного отопления, а тёплые полы вам пригодятся лишь для ощущения комфорта при ходьбе босиком – а это уже не стоит тех денег, что вы потратите на ушп.

www.komfort-haus-spb.ru

Другой риск – сами трубы. Для теплых полов можно использовать лишь специально для них предназначенные трубы. Причем только материалы ведущих мировых производителей способны обеспечить ресурс работы в 50-70 лет. Срок службы прямо пропорционален стойкости материала труб к высокой температуре теплоносителя. Если температура стойкости труб не выше 70^о С, при любом случайном скачке температуры теплоносителя (а вы можете гарантировать их отсутствие на ближайшие 50 лет?), они могут выйти из строя. Заменить их невозможно. Так что если вам не предложили спроектировать тёплые полы и не заложили в проект качественную трубу – нормально пользоваться тёплыми полами вам, скорее всего, не удастся.

7. Бетонирование

Заливаться утепленная шведская плита должна только качественным бетоном марки не ниже В25 (М350) с проверенного завода, одновременно вся, причем трубы тёплых полов перед бетонированием должны быть опрессованы, чтобы убедиться в отсутствии течи, и заливаться под давлением, чтобы исключить их смятие. Поверхность плиты должна быть идеально выровнена и заглажена.

Без крайней необходимости лучше не заливать плиту в мороз – бетонирование при отрицательных температурах возможно, но требует очень высокого уровня квалификации, соответствующего обогрева и прогрева, что влечет значительное увеличение затрат. Заливка – не последний этап. Очень многое зависит от соблюдения режима созревания бетона в зависимости от температуры воздуха. Только в этом случае бетон вашей плиты сможет набрать требуемую марку прочности.

И напоследок.

У каждого профессионального строителя существуют и свои тонкости в изготовлении утепленной шведской плиты. Мы, например, не забываем про монтаж заземления арматуры плиты.

Разумеется, в маленькой статье невозможно отразить все сложности строительства такого высокотехнологичного продукта, как утепленная шведская плита. Мы лишь слегка прошлись по основным факторам, определяющим её качество как способность выполнять свои функции.

Резюме:

Строительство дома вашей мечты вообще, и фундамента в частности, а особенно типа утеплённая шведская плита, не терпит дилетантов. Понятное желание сэкономить на стройке не должно приводить к снижению качества дома, особенно фундамента. Делается он один раз и исправить ошибки будет невозможно. Как гласит известная строительная поговорка: «Кроилово ведёт к попадалову…»

Работайте с профессионалами!
За последние 4 года мы построили несколько десятков шведских плит в Ленинградской области в самых разнообразных условиях. Мы знаем, как сделать для вас УШП правильно, быстро и недорого!

Заказать для себя строительство УШП Вы можете здесь.

Наши расценки на шведские фундаменты Вы можете посмотреть здесь.

Примеры наших шведских фундаментов Вы можете посмотреть здесь.

Какие дома мы строим на УШП, Вы можете посмотреть здесь.

Дома, которые мы построили на шведкой плите, Вы можете посмотреть здесь.

Наша формула успеха проста:
Мы профессиональны в строительстве, скромны в расценках и честны в отношениях с заказчиком.
Хотите иметь такого подрядчика? Звоните! +7 964 385 7624



komfort-haus-spb.ru

Строительство фундамента УШП. Фотоотчет.

Фундамент – это наиболее важная часть дома, а его качественная реализация – залог будущей надежности. При хорошем фундаменте и дальнейшее строительство не составит лишних проблем. Что касается Утепленной Шведской Плиты (УШП) с системой водяного отопления, то это оптимальное вложение денег. При кажущейся на первый взгляд дороговизне, хорошо выполненный фундамент УШП позволяет сэкономить материал на стяжке пола и уже несет в себе отопление первого этажа.

Понимая значимость хорошего фундамента, к выбору подрядчика подошли ответственно. Из всего многообразия был выбран лучший исполнитель с лучшим оборудованием и наиболее богатым опытом – компания BAUBILD. При выборе много читали отзывов на форумах, смотрели выполненные объекты, общались лично.

Помимо закладки фундаментов УШП, компания BAUBILD занимается и их проектированием, чем мы и воспользовались. Проект сделали достаточно быстро. Студию Z500, выполнявшую нам проект всего дома, проектировать УШП фундамент не просили, так как шведская плита – это узкое направление и тут нужен узконаправленный профессионал.

По ходу дела возникало множество вопросов, на которые Александр Земсков отвечал быстро и профессионально. Не раз сам приезжал на место.

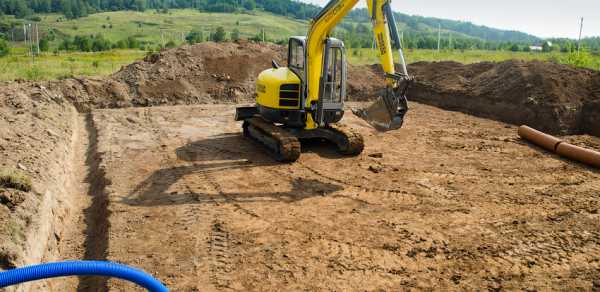

Бригада заехала очень быстро и сразу приступила к делу. За полдня выкопали котлован под фундамент, вывели горизонт, прокопали траншею под дренаж. Работали почти без перекуров.

Глубина котлована:

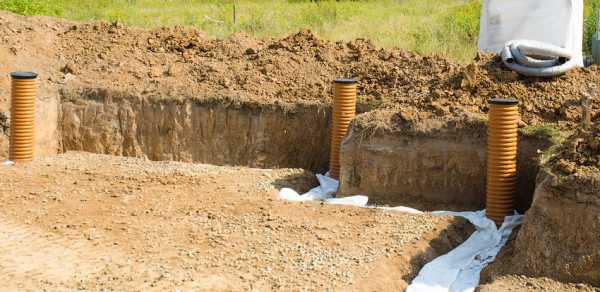

Реализовали дренаж и поставили дренажные колодцы:

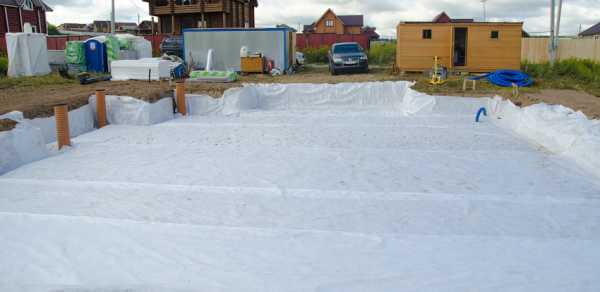

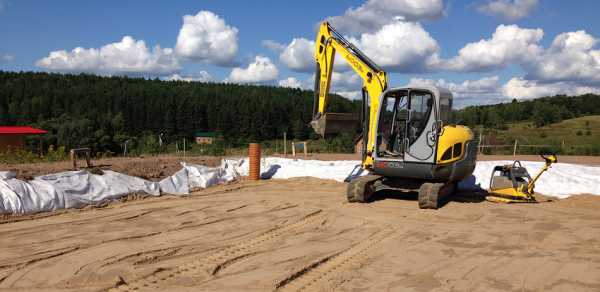

Заложили все геотекстилем и приготовились к засыпке песком.

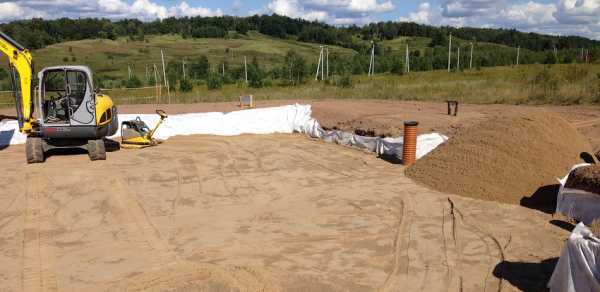

Засыпка песком была, наверное, самая долгая процедура.Песок возили с речного карьера. То он был закрыт, то очередь. Быстро не получилось.

Всего ходок камазами было около 30.

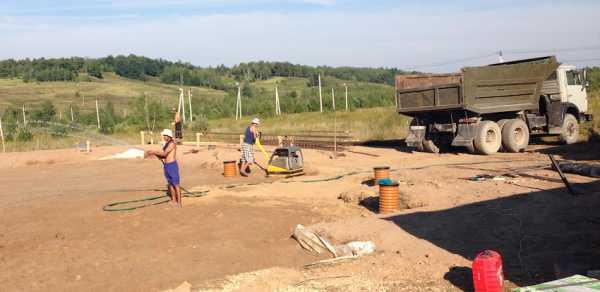

Каждый слой песка тщательно проливался и утрамбовывался.

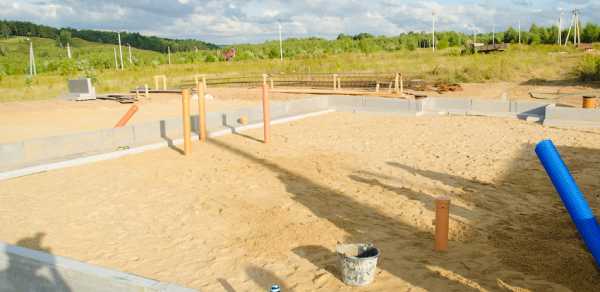

После полной засыпки котлована песком стали выкладывать размеры фундамента и размечать закладку коммуникаций. В синей гибкой трубе – ввод электричества в дом.

На фотографии ниже – место под большую террасу. На террасе теплого пола не будет, зальется лишь монолитная плита, которая свяжется с общей монолитной плитой дома.

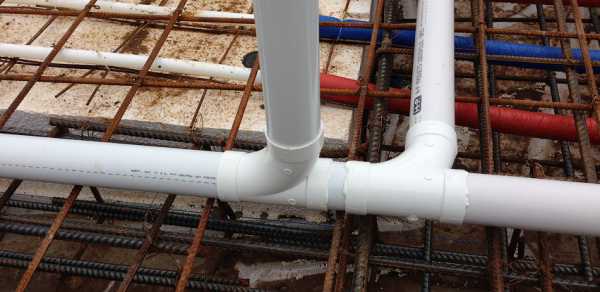

Предварительно размеченную систему канализации закапываем в песок.

Закопали:

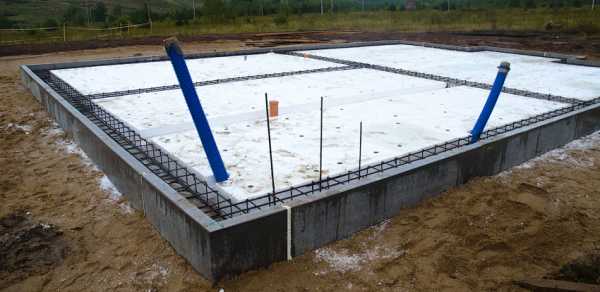

Далее собираем арматурный каркас и укладываем утеплитель.

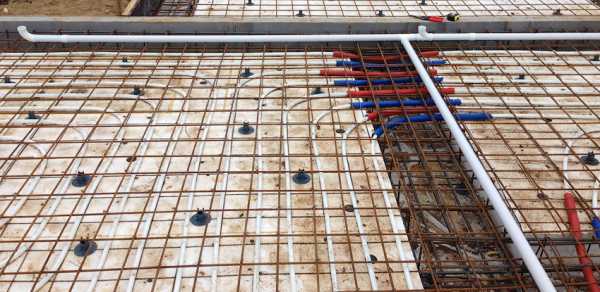

Закончив с каркасом и уложив утеплитель, раскладываем водяной теплый пол.

Фундамент под большую террасу. Размеры террасы 4м х 6м.

Фундамент под крыльцо:

Из дополнительных коммуникаций в фундамент решили заложить трассу встроенного пылесоса. Спроектировали, закупили необходимые трубы и сделали разводку. Кто-то использует для трассы пылесоса канализационные трубы. Мы же решили сделать по правилам. Обычные трубы канализации соединяются на резинках, а предназначенные для трассы встроенного пылесоса сажаются на специальный клей.

К каждой розетке пылесоса заложили кабель питания.

Закладка трассы и розеток встроенного пылесоса были последним этапом перед заливкой.Начинаем заливку фундамента бетоном.

Залитый бетоном фундамент:

Полный цикл строительства фундамента УШП занял чуть больше двух недель.

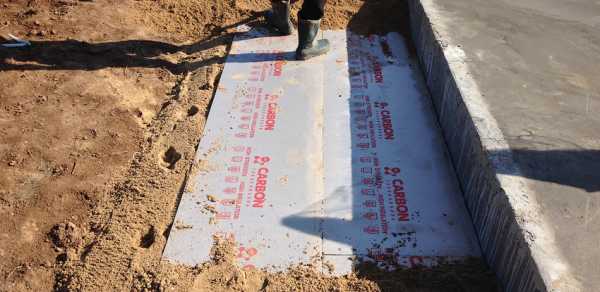

Отмостка по периметру фундамента утеплена.

По вопросам покупки данного земельного участка обращайтесь по контактам, размещенным внизу страницы.

Продажа земельного участка с фундаментом Утепленная Шведская Плита от собственника.

domzarechie.ru

Результаты расчета УШП

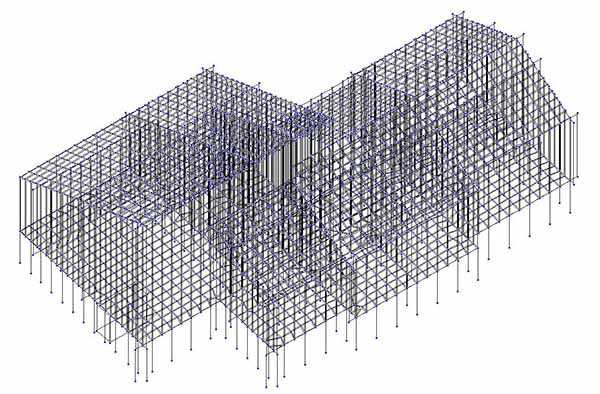

1. Построена расчетная схема жилого дома для определения  нагрузок на погонный метр на ребра жесткости плиты.

На схеме показаны нагрузки от собственного веса конструкций, плюс приложена полезная нагрузка на плиту.

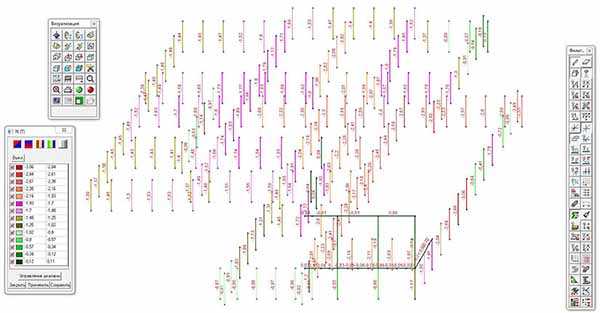

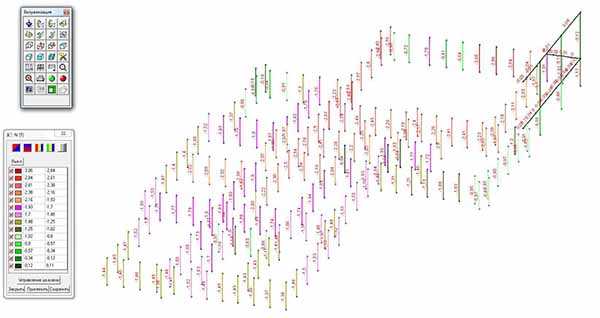

Результаты расчёта в программном комплексе  SCAD, нагрузки указаны в тоннах.
Стержни  – стоят на расстоянии друг от друга = 1 метр, что даёт возможность получить значение нагрузок от выше лежащих конструкций дома на 1 метр погонный ребра жесткости плиты.



Та же схема фундаментов с результатами расчета, но под другим углом:

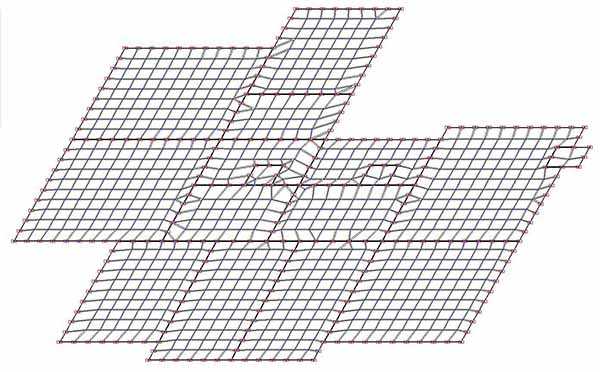

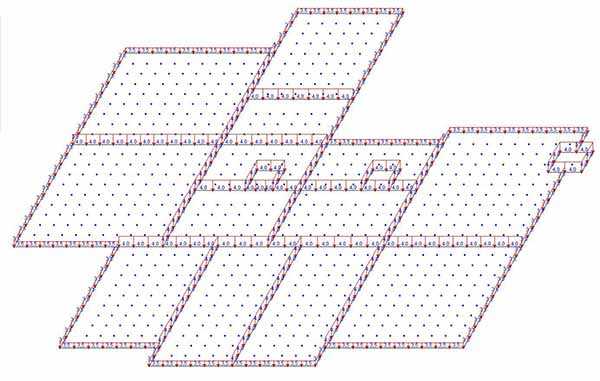

2. Построена расчетная схема УШП в расчетном комплексе SCAD:



включен фильтр – что бы увидеть ребра жесткости УШП –



Вводим нагрузки на ребра жесткости –



Нагрузки на саму плиту, + собственный вес ж.б конструкций  –

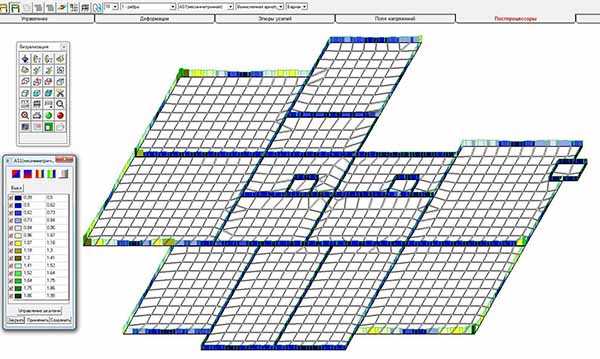

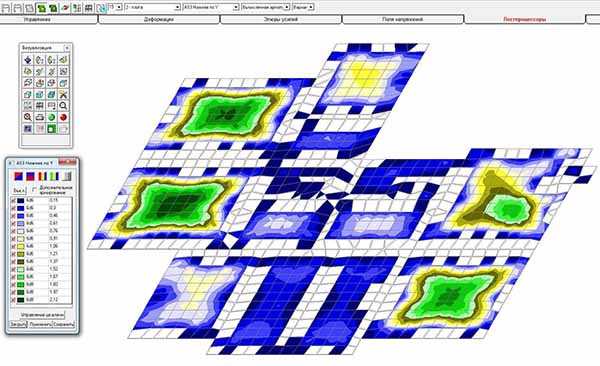

Полученный результат армирования, для нижней зоны по оси Х , (диаметры арматуры смотрите в таблице в нижнем левом углу. Армирование назначаем  по наибольшему результату, т.е. по нижней строчке, 6d8 – это укладываем 6 стержней  с шагом 150 мм. на 1 м.п. по оси Х)



по оси Y –

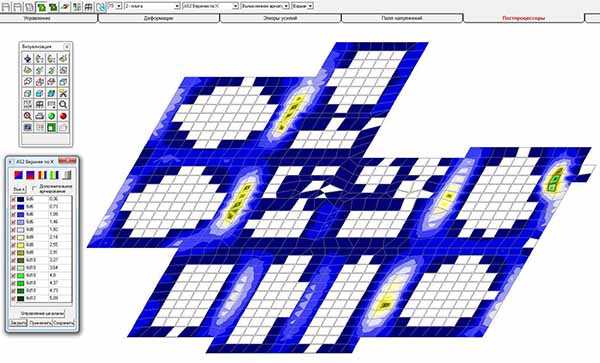

для верхней зоны по оси Х –



по оси Y –



полученные результаты армирования для ребер жесткости:

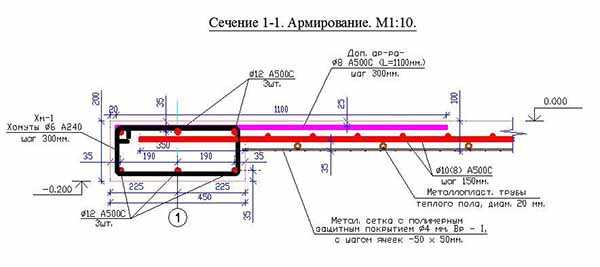

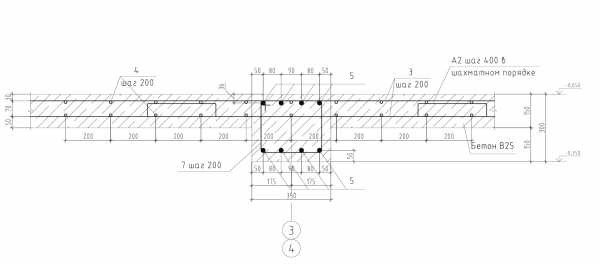

Узлы армирования УШП –

Примечания:
Основное армирование плиты –
допустимо армировать, где между ребрами небольшие пролеты (габариты в плане, до 3,5 –  4 м.), арматурой диаметром  8 А500С, с шагом 150 х 150 мм. в обоих направлениях.
