Пять важных вопросов про УШП
Фундамент УШП («утепленная шведская плита») – популярное решение для строительства загородного дома. Оно позволяет сэкономить время, силы и материалы и получить на выходе надежное, энергоэффективное и долговечное основание для дома. Однако понять, подойдет ли это решение именно вам, иногда бывает непросто. Мы подготовили краткое и внятное описание технологии УШП, которое отвечает на пять базовых вопросов каждого вдумчивого застройщика.Почвы, рельеф, климат
Утепленная шведская плита – мелкозаглубленный фундамент, для устройства которого не требуется рыть котлован или забивать сваи. Поэтому для УШП подходят практически любые почвы, включая слабые и водонесущие, на которых нельзя ставить другие типы фундаментов.
Климатические условия также могут быть любыми. Фундамент УШП не нужно опускать ниже точки промерзания грунта, чтобы избежать повреждений от морозного пучения. Технология подразумевает утепление грунта под фундаментом, благодаря чему он не промерзает, защищая саму плиту от деформаций. Появившись в США, технология УШП была усовершенствована в Скандинавии, где климат подчас суровее, чем во многих регионах России.
Сроки, силы, техника
Для устройства «утепленной шведской плиты» достаточно двух-трех недель, с момента снятия растительного слоя до полной готовности фундамента. С этой работой справится бригада из четырех человек. Особенность технологии в том, что тяжелая строительная техника здесь не нужна. На этапе подготовки основания понадобятся виброплиты для уплотнения песка, затем – обычный строительный инструмент для монтажа опалубки (если вы будете ее делать) и прокладки коммуникаций. Единственная большая машина, которая должна будет приехать на ваш участок на финальном этапе – бетономешалка.
Материалы
Благодаря тому, что УШП – мелкозаглубленный фундамент, материалов на этот тип основания нужно сравнительно немного. Но чтобы фундамент получился надежным и прослужил обещанные технологами минимум 50 лет, экономить на них не стоит. Геотекстиль, песок, коммуникации и трубы теплого пола, сам бетон, конечно, лучше всего выбирать с автором проекта. Один из важнейших материалов для УШП – это теплоизоляция, которая должна максимально сохранить тепло, которое будет накапливаться в фундаменте. Оптимальным выбором для этой задачи является плитный экструзионный пенополистирол (XPS), характеристики которого полностью соответствуют задаче. Этот материал биологически пассивен (не привлекателен для грызунов и насекомых), имеет большую прочность на сжатие (а значит, не деформируется под нагрузкой), практически не впитывает влагу и энергоэффективен (теплопроводность на уровне 0,032 Вт/м*К). Кроме того, его небольшой вес и легкость в нарезке значительно облегчают монтаж. На рынке сегодня есть специальное решение для фундаментов – ТЕХНОНИКОЛЬ CARBON ECO SP, единственный в России теплоизоляционный материал, сертифицированный по международного экологическому стандарту «Листок жизни». Этот материал можно использовать как с обычной деревянной опалубкой, так и с угловыми элементами из того же XPS. Такие L-блоки представляют собой готовые конструктивные элементы для торцевых и боковых поверхностей с удобными для монтажа кромками. Внешняя поверхность их отделана цементно-стружечной плитой, а значит, необходимость в опалубке отпадает. Для скрепления элементов используется специальный крепеж и клей-пена, желательно, чтобы все эти материалы были от одного производителя.
Этапы устройства УШП
Устройство УШП состоит из шести базовых этапов:
– Подготовка основания.
– Прокладка инженерных коммуникаций и закладных труб канализации.
– Устройство основания плиты с утеплением двумя слоями XPS (первый – сплошной, второй – только под жилыми помещениями дома, за вычетом мест, на которые опираются несущие стены).
– Армирование основания.
– Устройство теплого пола (раскладка труб, испытание и опрессовка).
Результат и эксплуатация
Результатом работ по устройству фундамента «утепленная шведская плита» является инженерная конструкция, которая служит основанием дома, защищает пятно застройки от сил морозного пучения и к тому же является готовым под отделку черновым теплым полом первого этажа. Плитку, ламинат или паркет можно класть прямо на этот фундамент.
Эксплуатация теплого фундамента не доставляет никаких хлопот. Плита, на которой стоит ваш дом, является настоящим аккумулятором тепла, и за счет этого позволяет сильно сэкономить на отоплении. В начале эксплуатации ее необходимо прогреть до комфортной температуры, а затем многие владельцы переходят на режим только ночного отопления: днем УШП медленно отдает тепло, и в доме сохраняется приятный микроклимат. Практика показывает, что в домах с УШП благодаря энергоэффективному решению фундамента текущие платежи могут сократиться на 50% и быть даже ниже, чем в городской квартире меньшей площади. Отключив отопление фундамента в жаркую погоду, вы превратите ваш фундамент в естественный кондиционер, который поможет сохранить прохладу в помещениях.
www.xps.tn.ru
Check list застройщика: 8 этапов устройства УШП
Фундамент «утепленная шведская плита» – главный фаворит частных застройщиков. Технологичный, современный, избавленный от рисков морозного пучения, он монтируется быстрее, чем любой другой фундамент, и обходится на 20-30% дешевле, если учитывать встроенные коммуникации и теплый пол. На выходе вы получаете долговечное и надежное основание для дома вашей мечты, плюс готовую к чистовой отделке стяжку и аккумулятор тепла. Наймите квалифицированную бригаду, закупите рекомендованные материалы и вооружитесь нашим чек-листом, который поможет вам проконтролировать все этапы процесса – и вперед!1. Геологическая проверка
Обратите внимание: полный цикл работ по устройству УШП занимает ориентировочно 2 недели, если на объекте работает бригада из четверых квалифицированных строителей.

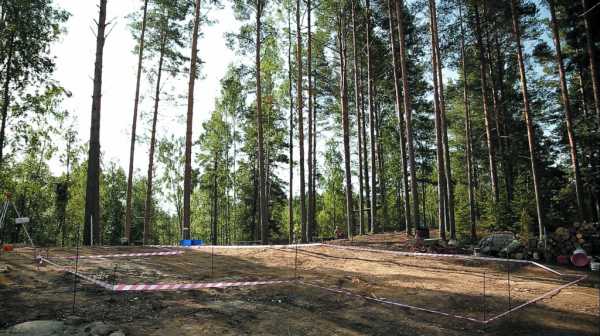

2. Подготовка основания
Если в пятне застройки находится почвенно-растительный, заторфованный или илистый грунт, его полностью снимают.
Обратите внимание: непосредственным основанием для УШП служит подушка из песка средней крупности (размер фракции – от 0,25 до 0,5 мм). Использование для этой цели щебня не рационально: этот материал существенно дороже, но он не добавит никаких плюсов к эксплуатационным характеристикам вашего фундамента.
Основание котлована должно быть строго горизонтальным, в случае перепада высот на участке стандартную толщину песчаной подушки (400 мм) можно увеличивать.

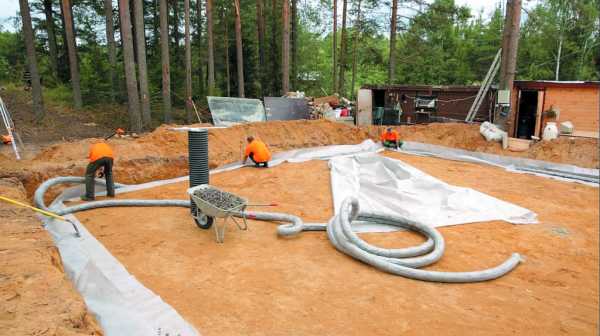

По периметру будущего фундамента производится монтаж дренажной системы.
По дну основания укладывают геотекстиль с перехлестом в местах стыка не менее 15 см.
Затем производится поэтапная засыпка песком с уплотнением по заданной проектной отметке. Толщина каждого слоя песка должна быть не более 15 см – каждый такой слой проливают водой и уплотняют виброплитами.
3. Коммуникации
В глубину песчаного основания в соответствии с проектной документацией укладывают инженерные коммуникации и закладные пластиковых труб канализации.
Под всей поверхностью будущего фундамента проводится отсыпка щебнем средней фракции (20-40 мм) слоем 100 мм в отметке, заданной проектной документацией.
4. Устройство фундаментной плиты
Создание формы плиты и ее утепление – наиболее ответственная часть работы по устройству УШП. Качество этих работ непосредственно влияет на прочность фундамента, его способность противостоять капризам погоды и на энергоэффективность дома.
Задача этого этапа – создать форму плиты и утеплить ее XPS. Это можно делать несколькими способами: либо установить деревянную опалубку и утеплить ее на месте, устанавливая по периметру боковые элементы из XPS толщиной не менее 100 мм и склеивая их; либо воспользоваться специальными L-блоками для УШП; или собрать на месте при помощи специального углового крепежа. Готовые конструктивные элементы для торцевых и угловых участков УШП избавляют от необходимости устанавливать деревянную опалубку и склеивать отдельные элементы утеплителя. Внешняя поверхность L-блоков отделана цементно-стружечной плитой, которая не только повышает жесткость блока, но и защищает XPS от солнечных лучей и является готовой поверхностью для финишной отделки камнем, кирпичом или плиткой, но такой вариант менее удобен для транспортировки. В случае сборки L-блока непосредственно на месте используют угловой крепеж ТЕХНОНИКОЛЬ и клей-пену для пенополистирола. Использование углового крепежа позволяет частично или даже полностью исключить устройство дополнительных деревянных конструкций (подпорок), что сокращает время работы и затраты на материалы для возведения опалубки.

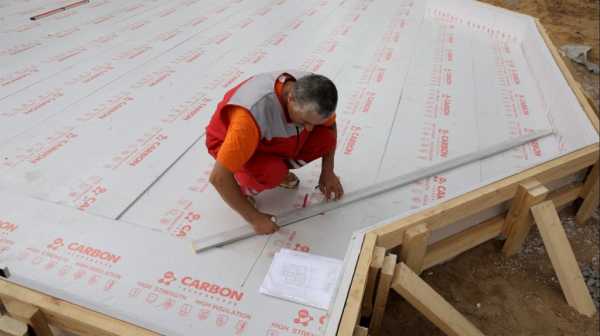

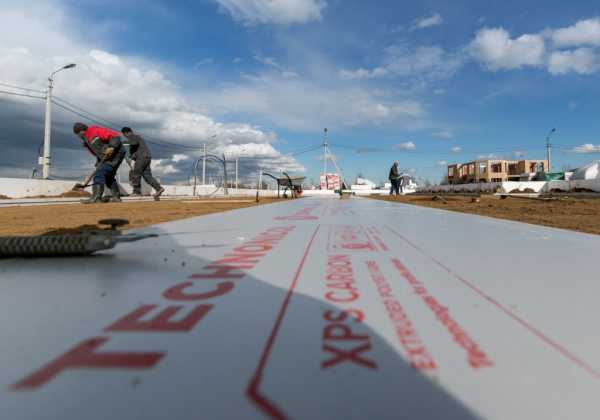

По всей поверхности будущего фундамента укладывают плиты XPS толщиной не менее 100 мм.
Затем укладывают второй слой XPS – на этот раз только под жилыми помещениями, за вычетом тех участков, на которые будут опираться несущие конструкции вашего дома.
Обратите внимание: под ребра плиты следует сделать уширение, в которое будет уложен арматурный каркас.
На этом этапе вы оцените скорость монтажа, которая возможна только при использовании XPS плит c L-образной кромкой. Они соединяются между собой так, что исключается возникновение мостиков холода. После завершения этого этапа общая толщина утепления под помещениями составляет не менее 200 мм. Этого достаточно для того, чтобы УШП стала настоящим аккумулятором тепла для вашего дома.
5. Армирование основания

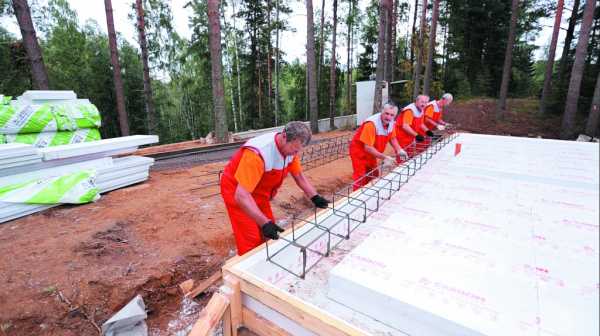

Армирование будущих ребер жесткости производится объемными конструкциями, собранными из четырех стержней арматуры сечением 12 мм, которые располагают в продольном направлении и через каждые 300 мм скрепляют распределительными хомутами из арматуры 6-го или 8-го сечения.
Армирование остальной части фундамента производится одним рядом стержней арматуры сечением 10 мм, расположенных с шагом и связанных в сетку 150х150 мм.
Продольную стыковку стержней и привязки осуществляют с перехлестом не менее 24 см.
Обратите внимание: для обеспечения нижнего защитного слоя не менее 30 мм каркасы и стержни следует устанавливать на специальные ПВХ-фиксаторы.
6. Устройство теплого пола

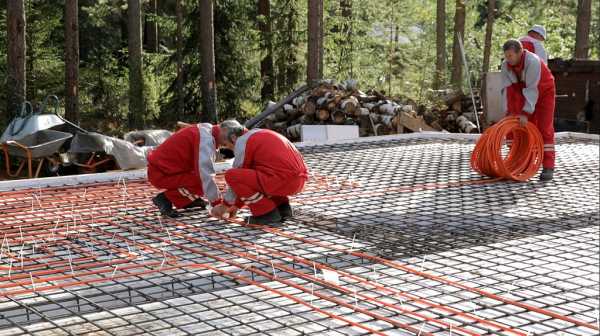

Раскладка труб теплого пола. Как правило, при длине петли менее 70 м рекомендуют использовать трубы теплого пола сечением 16 мм. Если длина петли превышает 70 м, выбирайте трубы сечением 20 мм.
Обратите внимание: в местах, где будут располагаться несущие перегородки или дверные проемы, трубы теплого пола необходимо защитить специальными гильзами из специальной гофрозащиты или ПНД-трубы длиной 400-500 мм.
Для монтажа коллекторов на местах, определенных проектом, вбивают 2 или 4 стержня арматуры сечением 12 мм и длиной около 1,5 м, к которым крепят доску под монтаж. Места подъема труб к коллекторам также необходимо защитить специальной гофрозащитой.
Предпоследним этапом является заполнение труб теплого пола теплоносителем, испытание под давлением и последующая опрессовка.
7. Заливка УШП
Заказывать бетон нужно, когда завершены все предыдущие этапы и обеспечены подъездные пути для бетоносмесителей.

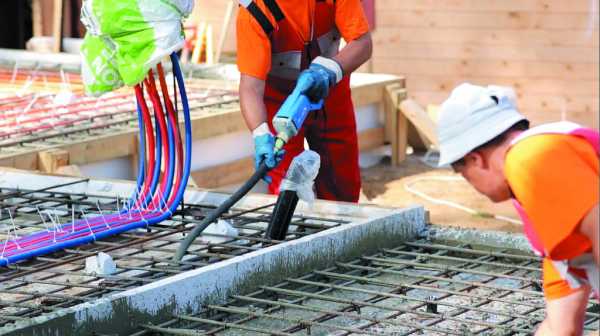

Выгружаемый бетон распределяется по форме опалубки совковыми лопатами-гладилками, обеспечивая затекание бетона под арматуру и в труднодоступные места с применением глубинного вибратора.
Обратите внимание: время на выгрузку и укладку смеси в нормальных условиях не должно превышать одного часа.
В случае перерыва выгрузки бетона в одну форму СНиПом допускается возобновление бетонирования с организацией рабочих швов до момента набора бетоном прочности 1,5Мпа. Перед продолжением укладки смеси поверхность необходимо смочить водой и прогрунтовать цементным молочком.
8. Утепление отмостки
В большинстве случаев для УШП нужно провести несложную процедуру устройства утепленной отмостки – она создаст дополнительную защиту вашего дома от морозного пучения.
По периметру фундамента снимается плодородный слой и производится отсыпка песка не менее 10 см с последующей трамбовкой.
Обратите внимание: при устройстве песчаной подушки под отмостку необходимо задать уклон от фундамента не менее 1,5%.

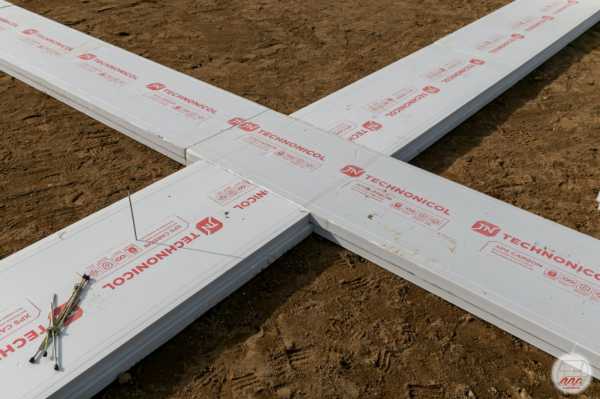

На утрамбованную подушку свободно, без механической фиксации укладываются плиты из экструзионного пенополистирола. Затем раскладывается дренажная мембрана PLANTER geo, которая пригружается сверху балластом – отсыпка щебнем, укладка тротуарной плиткой и так далее.
Результат

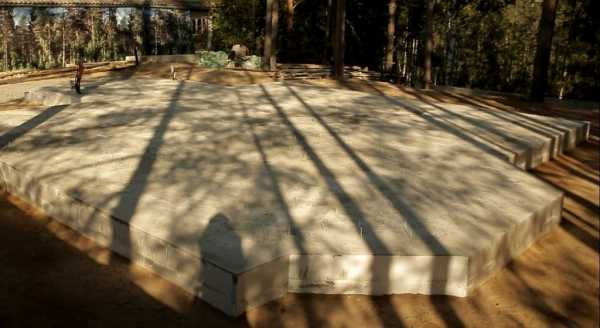

По окончании монтажа УШП вы получаете прочный и долговечный фундамент для вашего дома, а также теплый пол, поверхность которого полностью готова к чистовой финишной отделке.
www.xps.tn.ru
Утепленная шведская плита – выбор очевиден!
05.05.2015 Все больше людей при строительстве частных коттеджей выбирают фундамент по технологии УШП с применением XPS ТЕХНОНИКОЛЬ CARBON ECO SP.Фундамент частного дома определяет последующую прочность сооружения и напрямую влияет на энергоэффективность здания. Все больше частных застройщиков для устройства фундамента своих домов выбирают современную и энергоэффективную технологию «Утепленная шведская плита». Очередной объект находится в Новой Москве в деревне Пушкино. Возведение коттеджа осуществлялось зимой при отрицательных температурах окружающей среды, ведь создание Утепленной шведской плиты возможно и в мороз.
Фундамент, возведённый по технологии «Утеплённая шведская плита», отличается высокой прочностью и технологичностью. При его закладке одновременно интегрируются коммуникации и система теплого пола. УШП является готовым черновым полом первого этажа. Ровная поверхность фундамента позволяет монтировать конструкции домов, а также уменьшает стоимость последующей внутренней отделки.
В качестве утеплителя в фундаменте типа Утеплённая шведская плита используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой. XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Кроме того, экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP – экологически чистый строительный материал, что подтверждено добровольной сертификацией «Листок Жизни».
Утепленная шведская плита обеспечит надежную основу будущего дома, сделав здание теплым, комфортным и энергоэффективным.
www.tn.ru
Утепленная шведская плита – выбор очевиден!
16.02.2016 Фундамент частного дома в д. Телешово устроен по технологии УШП с применением экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP.Каждый, кто задумывается о строительстве собственного дома, хочет, чтобы он прослужил как можно дольше. И это не удивительно, ведь в постройку вкладывается много сил, финансов и других ресурсов.
Основой любого здания является фундамент. И от того, насколько грамотно он спроектирован и защищен от воздействия внешней среды, зависит дальнейшая судьба дома – его внешний вид, комфортность проживания и долговечность всей постройки в целом. Фундаменты подвержены агрессивным воздействиям сточных вод, сил морозного пучения грунта, перепадов температур, а также постоянно испытывают воздействия сжимающих нагрузок под весом всей конструкции дома. Поэтому к выбору гидро- и теплоизоляционных материалов для этой части здания следует подходить особенно тщательно.
Все больше людей при строительстве частных коттеджей выбирают фундамент с применением XPS ТЕХНОНИКОЛЬ CARBON ECO SP по технологии «Утепленная шведская плита». Так, к примеру, заказчики частного дома в д. Телешово тоже остановили свой выбор на этом типе фундамента. На положительное решение повлияла целая совокупность факторов. Во-первых, время возведения конструкции – всего 14-16 дней, в то время как при стандартном ленточном фундаменте на аналогичные работы требуется 32-34 дня. Во-вторых, простота монтажа – для сооружения такого фундамента не требуется специальной техники, а, следовательно, дополнительных расходов на аренду. В-третьих, энергоэффективность – использование XPS толщиной всего 200 см позволяет добиться требуемых в Европейской части России значений энергоэффективности.
В конструкции был применен утеплитель на основе экструзионного пенополистирола XPS ТЕХНОНИКОЛЬ CARBON ECO SP , что обеспечило ряд преимуществ, таких как низкое водопоглощение и повышенная поверхностная прочность. Немаловажным фактом в пользу применения экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP для частного строительства является то, что все материалы серии ECO проходят сертификацию в экологических лабораториях и имеют соответствующие заключения. XPS ТЕХНОНИКОЛЬ CARBON ECO SP также прошел дополнительную добровольную сертификацию «Листок Жизни», что подтверждает безопасность применения в жилищном строительстве.
www.tn.ru
Технология УШП выбрана для строительства коттеджа в Петергофе
15.06.2018 В современном просторном доме всегда будет комфортно, благодаря утепленной шведской плите и экструзионному пенополистиролу ТЕХНОНИКОЛЬ CARBON ECO SP.Компания «Шанс» ведет в Петергофе стройку просторного коттеджа, в качестве фундамента для которого застройщик выбрал технологию, стремительно набирающую популярность в России, — утепленную шведскую плиту.
«Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ, сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. Но сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить? Оценивая и сравнивая стоимость разных типов фундамента, стоит учитывать всё вышеперечисленное, — поделился своим мнением о технологии представитель компании «Шанс». — УШП — это готовый нулевой цикл, фундамент «под ключ». На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, делать отделку высокого цоколя».
Другими преимуществами УШП являются возможность возводить фундамент на слабых грунтах, в короткие сроки, без использования тяжелой техники. В итоге, компания «Шанс» практически для всех реализуемых проектов выбирает утепленную шведскую плиту с экструзионным пенополистиролом ТЕХНОНИКОЛЬ CARBON ECO SP. Это единственная в России марка XPS, разработанная специально для УШП.
А недавно Корпорация ТЕХНОНИКОЛЬ представила новую марку теплоизоляции — XPS ТЕХНОНИКОЛЬ CARBON ECO SP Light, предназначенную для конструкций с уменьшенными требованиями по нагрузке и позволяющую снизить затраты на устройство фундаментов типа УШП для легких каркасных, одноэтажных каменных и деревянных домов.
www.tn.ru
Шведская плита – особенности работ и утепления. Видео-рекомендации от производителя
20.12.2013 Корпорация ТехноНИКОЛЬ выпустила новый видеоролик по возведению фундамента «Утепленная шведская плита».Современные технологии строительства частных домов становятся все более совершенными. Основа дома — фундамент — также становится всё более сложным и функциональным. В России, как и в Европе, набирает популярность технология возведения мелкозаглублённых фундаментов «Утеплённая шведская плита».
Для удобства своих клиентов компания ТехноНИКОЛЬ выпустила новый видео ролик по возведению фундамента «Утеплённая шведская плита». Видео инструкция является доступным и полезным инструментом. В ней наглядно демонстрируются основные принципы укладки фундамента, подробно описываются этапы работ, акцентируется внимание на особенностях процедуры закладки плиты.
Фундамент, возведённый по технологии «Утеплённая шведская плита», отличается высокой прочностью и технологичностью. При его закладке одновременно интегрируются коммуникации и система теплого пола. УШП является готовым черновым полом первого этажа. Ровная поверхность фундамента позволяет монтировать конструкции домов, а также уменьшает стоимость последующей внутренней отделки.
В качестве теплоизоляционного слоя при возведении фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP. Он обладает высокой прочностью, не впитывает влагу, не набухает и не дает усадки. Материал химически стоек и не подвержен гниению. XPS защищает фундамент от морозного пучения грунтов и препятствует выходу тепла из жилища. Высокая прочность на сжатие позволяет применять XPS ТЕХНОНИКОЛЬ CARBON ECO SP в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой.
Посмотреть видео-рекомендации по возведению «Утеплённой шведской плиты» вы можете на сайтах компании ТехноНИКОЛЬ и XPS CARBON.
www.tn.ru
Утепленная шведская плита создает территорию комфорта
03.08.2015 При строительстве коттеджа в КП «Павловы озера» применена современная технология устройства фундамента.КП «Павловы Озера» – поселок бизнес-класса, расположенный в 14 км от Москвы по Новорижскому шоссе. В основе концепции лежит модель европейского пригорода, где комфорт проживания означает экологичность строительства и среды обитания, развитую внутреннюю и внешнюю инфраструктуру и доступность мегаполиса. Сердце «Павловых озер» – природное ключевое Лобановское озеро, вокруг которого сконцентрирована спортивная и досуговая жизнь поселка. Набережная, собственный пляж, беседки, детские и спортивные площадки, пешеходные и велосипедные дорожки позволят проводить свободное время в окружении любимой семьи и с пользой для здоровья.
Уникальная атмосфера поселка обуславливает использование при строительстве коттеджей энергоэффективных и инновационных технологий, которые получили широкое распространение в Европе. Одной из таких технологий является Утепленная шведская плита – уникальный вид плитного фундамента. УШП позволяет получить отличный фундамент с дренажем, которому не страшны ни пучение, ни деформация грунта. Кроме того, под таким фундаментом уже разведены коммуникации и устроен черновой пол, куда вмонтирована система водяного отопления – её остаётся лишь подключить к источнику тепла.
Жители дома, фундамент которого возведён по инновационной технологии Утеплённая шведская плита, могут не волноваться о проникновении влаги в дом. Также полностью исключается возможность отсыревания конструкции. Гарантом комфортного микроклимата и надежности является экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP, который применяется в качестве теплоизоляционного слоя фундамента. XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу Утепленная шведская плита. Данный материал имеет практически нулевой коэффициент водопоглощения. Таким образом помимо теплоизоляционных свойств, отчасти он выступает и как гидроизоляция, ограничивая бетонную часть конструкции от влаги.
XPS ТЕХНОНИКОЛЬ CARBON ECO SP не набухает и не дает усадки, химически стоек и не подвержен гниению. Применение данного материала при укладке фундамента по типу Утеплённая шведская плита позволяет не только надежно защитить жильё от потерь тепла, но и не даёт почве промерзать под теплоизоляционным слоем, что сводит к минимуму возникновение проблем на пучинистых грунтах.
Компания ТехноНИКОЛЬ заботится о своих клиентах и стремится гарантировать им уверенность в высоком качестве и безопасности своих материалов. XPS ТЕХНОНИКОЛЬ CARBON ECO SP застрахован страховой компанией «Альянс». В соответствии с условиями договора, компания «Альянс» обязуется компенсировать причинённый вред жизни, здоровью или имуществу потребителя, вследствие каких-либо недостатков продукции. Кроме того, XPS ТЕХНОНИКОЛЬ CARBON ECO SP прошел добровольную сертификацию «Листок Жизни», что подтверждает безопасность применения в жилищном строительстве.
Технология Утепленная шведская плита с XPS ТЕХНОНИКОЛЬ CARBON ECO SP позволит создать комфортные условия проживания в новом коттедже в любое время года и несмотря ни на какие капризы погоды.
